Type de produit	Support mural pour écran plat
Marque	Peerless-AV
Modèle	SUF661
Compatibilité écran	Écrans de 37 à 70 pouces
Norme VESA	Jusqu'à 600 x 400 mm
Poids maximal supporté	68 kg (150 lb)
Inclinaison	0° (fixe)
Orientation	Paysage uniquement
Matériau	Acier robuste avec finition noire
Dimensions du support	Largeur : 75 cm, Hauteur : 45 cm, Profondeur : 5 cm
Poids du support	4,5 kg
Fixation murale	Montage sur mur porteur (béton ou bois)
Niveau à bulle intégré	Oui
Système de verrouillage	Cadenas de sécurité (optionnel)
Gestion des câbles	Passage de câbles intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser uniquement sur mur porteur ; respecter la capacité de charge
Pieces détachées et réparabilité	Pièces disponibles auprès du fabricant ; support technique par téléphone
Garantie	5 ans
Contenu de l'emballage	Support, visserie, notice d'installation, gabarit

FOIRE AUX QUESTIONS - SUF661 Peerless-AV

Quelle est la taille maximale d'écran compatible avec le support SUF661 ?

Le support SUF661 est compatible avec les écrans de 37 à 70 pouces, selon le poids et la norme VESA.

Quel est le poids maximal que peut supporter ce support ?

Le poids maximal supporté est de 68 kg (150 lb).

Le support permet-il une inclinaison ?

Non, le SUF661 est un support fixe. Il n'offre pas d'inclinaison ni de rotation.

Quelles sont les normes VESA compatibles ?

Le support accepte les normes VESA jusqu'à 600 x 400 mm.

Comment installer le support sur un mur en placoplâtre ?

Le support doit être fixé sur un mur porteur (béton ou bois). Pour un mur creux, utilisez des chevilles adaptées (non fournies) et assurez-vous que le mur peut supporter le poids total.

Le support est-il livré avec les vis nécessaires ?

Oui, le kit contient la visserie pour les montages VESA courants ainsi que les chevilles pour mur en béton ou bois.

Puis-je fixer un écran incurvé sur ce support ?

Oui, tant que l'écran respecte les normes VESA et le poids maximal. La fixation se fait par les points VESA standard.

Comment nettoyer et entretenir le support ?

Essuyez le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou solvants.

Le support est-il sécurisé contre le vol ?

Le SUF661 dispose d'un système de verrouillage optionnel pour fixer l'écran avec un cadenas (non fourni).

Où puis-je trouver des pièces de rechange ou une assistance ?

Contactez le service client Peerless-AV. Les pièces détachées sont disponibles sur demande. La garantie est de 5 ans.

MODE D'EMPLOI SUF661 Peerless-AV

Installation et montage:

Support Plat Ultra-Mince Peerless pour Écrans plats 37" - 65" (94 - 165 cm)\*

Modèle: SUF661

\*Exigences de compatibilité avec l'écran

• La profondeur de ce support (0,19 po) pourrait ne pas laisser suffi samment d'espace pour permettre une ventilation adéquate pour certains écrans. Veuillez vous reporter aux exigences de montage du fabricant avant d'installer votre écran.
• L'écran doit avoir une surface de montage plate ou alors les trous de montage doivent se trouver à l'extrémité de la surface arrière de l'écran.
• La connexion entrée/sortie doit être orientée de manière à permettre l'installation du support à 0,19 po du mur.

Capacité de charge maximale établie par l'UL: 150 lb (68kg)

▲ AVERTISSEMENT

• Ne commencez pas à installer votre produit Peerless avant d'avoir lu et assimilé les instructions et les avertissements contenus dans cette fi che d'installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local.
• Ce support est conçu pour fixer l'écran à 0,33 po du mur. Veuillez vous reporter aux recommandations du guide d'installation du fabricant pour établir la distance au mur requise afi n d'éviter les risques de blessures ou de dommages matériels.
• Ce produit doit être installé uniquement par quelqu'un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions.
• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l'équipement ainsi que des pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum établie par l'UL. Reportez-vous à la page 19.
• Lors d'une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L'utilisation d'un localisateur de montants « bord à bord » est fortement recommandée.
• Pour lever et positionner l'équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.
• Ce produit est conçu uniquement pour un usage intérieur. L'utilisation de ce produit à l'extérieur peut causer une défaillance du produit et des blessures corporelles.
• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :

TYPE DE MUR PIÈCES DE FIXATION REQUISES

• Montant en bois Incluses
- Poutre en bois Incluses
- Béton plein Incluses
- Bloc de béton de mâchefer Incluses
- Montant métallique Contacter un professionnel qualifié (non évalué UL)
- Brique Contacter un professionnel qualifié (non évalué UL)
- Autre, ou vous n'êtes pas sûr ? Contacter un professionnel qualifi é

Outils nécessaires au montage

• localisateur de montants (un localisateur de montants « bord à bord » est recommandé)
• perceuse
• foret de 5/32 po (4mm) pour les murs à montants en bois
• foret de 5/16 po (8mm) et 1/4 po (6mm) pour les murs à block de béton
• niveau

Table des matières

Liste des pièces....21

Installation sur des murs à en bois 22,23

Installation sur du béton plein/block de béton 24

Montage des vis de l'écran....25

Montage et demontage d'un écran plat.... 26

Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possible que les pièces semblent légèrement différentes de l'illustration.

Lista de piezas

• L'installateur doit s'assurer que la surface de support pourra soutenir sans danger la charge combinée de l'équipement, de toute sa visserie et de tous ses composants.
• Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L'usage d'un localisateur de montants « bord à bord » est fortement conseillé.
• La visserie est fournie pour fixer la monture à travers une cloison sèche ou du plâtre d'épaisseur standard et dans des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d'autres types de situations (non évalué UL).

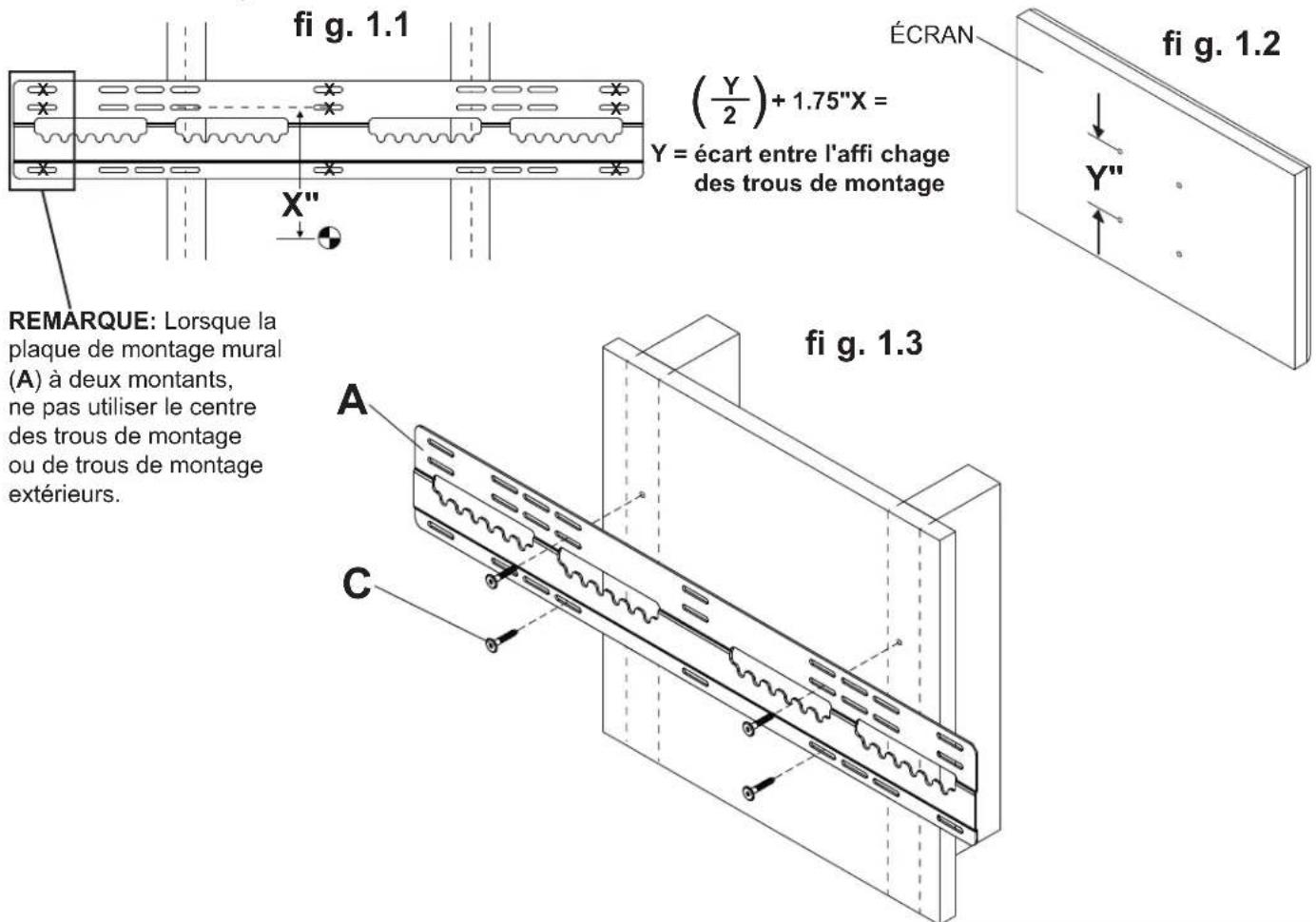

La plaque murale (A) doit être installée uniquement à deux montants espacés de 16 po, 20 po ou 24 po. Repérez le bord des montants à l'aide d'un localisateur de montants. L'utilisation d'un localisateur de montants « bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre de chaque montant. Posez la plaque murale sur le mur et utilisez-la comme gabarit. Les fentes de montage supérieures doivent être situées X po au-dessus du centre d'exposition, comme illustré à la fi gure 1.1 et 1.2. Mettez la plaque à niveau et marquez le centre des quatre trous de fi xation. Veillez à ce que les trous de fi xation soient sur la ligne médiane du montant. Percez quatre trous de 5/32 po (4 mm) de dia. et de 2 po (51mm) de profondeur. Veillez à ce que la plaque murale soit de niveau et fixez-la à l'aide de quatre vis à bois (C) comme illustré à la fi gure 1.3.

▲ AVERTISSEMENT

• L'installateur doit s'assurer que la surface de support pourra soutenir sans danger la charge combinée de l'équipement, de toute sa visserie et de tous ses composants.
• Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L'usage d'un localisateur de montants « bord à bord » est fortement conseillé.
• La visserie est fournie pour fixer la monture à travers une cloison sèche ou du plâtre d'épaisseur standard et dans des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d'autres types de situations (non évalué UL).

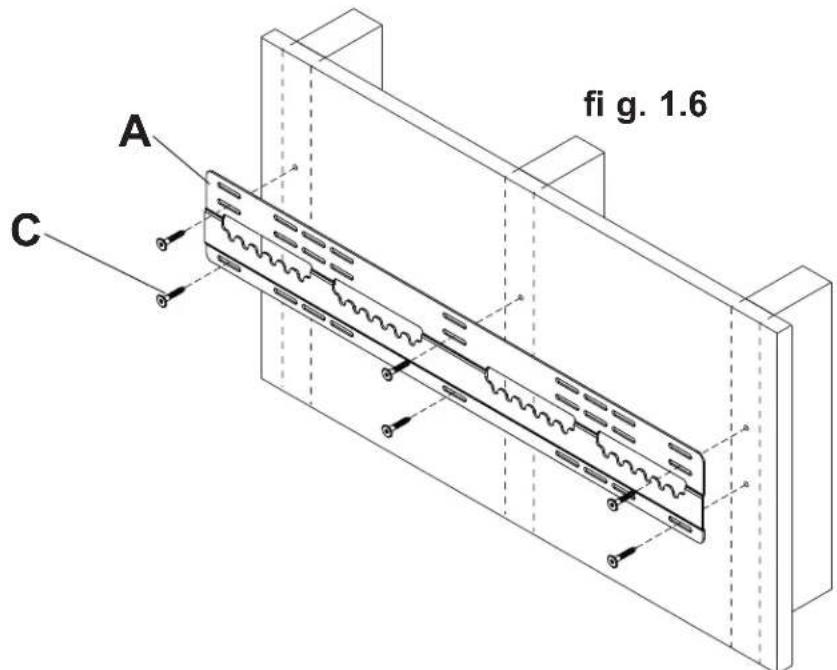

La plaque murale (A) peut être installée sur trois montants espacés de 16 po. Repérez le bord des montants à l'aide d'un localisateur de montants. L'utilisation d'un localisateur de montants « bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre de chaque montant. Posez la plaque murale sur le mur et utilisez-la comme gabarit. Les fentes de montage supérieures doivent être situées X po au-dessus du centre d'exposition, comme illustré à la figure 1.4 et 1.5. Mettez la plaque à niveau et marquez le centre des six trous de fi xation. Veillez à ce que les trous de fi xation soient sur la ligne médiane du montant. Percez six trous de 5/32 po (4mm) de dia. et de 2 po (51mm) de profondeur. Veillez à ce que la plaque murale soit de niveau et fixez-la à l'aide de six vis à bois (C) comme illustré à la figure 1.6.

▲ AVERTISSEMENT

• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d'une épaisseur de béton d'au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à effectuer le montage dans une partie pleine du bloc, généralement à au moins 2,5 cm (1 po) du côté du bloc. Le bloc de béton de mâchefer doit être conforme aux spécifications de l'ASTM C-90. Pour percer le trou, il est conseillé d'utiliser une perceuse électrique standard sur un réglage bas au lieu d'un marteau perforateur, afin d'éviter de briser la partie arrière du trou lorsque vous pénétrez un vide ou une cavité.
• Vis à bois deux (C) doit être installé dans la plaque murale (A) dans chaque segment tel que montré dans le détail 1, ou le produit détérioré.
• Le béton doit avoir une densité minimale de 2000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de béton.
• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l'équipement, de toute sa visserie et de tous ses composants.

Assurez-vous que la plaque murale (A) est de niveau et utilisez-la comme gabarit pour marquer l'emplacement des six trous de fi xation. Les fentes de montage supérieures doivent être situées X po au-dessus du centre d'exposition, comme illustré à la fi gure 1.4 et 1.5 en page 23. Percez six trous de 5/16 po (8mm) de dia. à une profondeur minimale de 2,5 po (64mm). Insérez les chevilles d'ancrage (D) dans les trous au ras du mur comme illustré (à droite). Posez la plaque murale sur les chevilles d'ancrage et fixez-la à l'aide de six vis à bois (C). Assurez-vous qu'elle est de niveau, puis serrez toutes les fi xations.

▲ AVERTISSEMENT

• Serrez les vis de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).

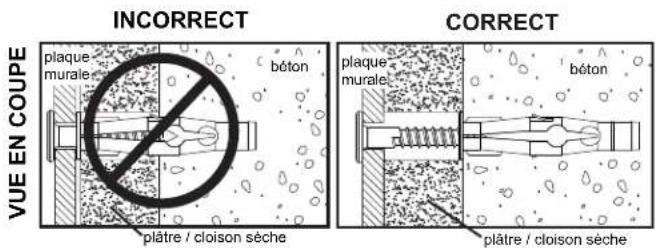

• Fixez toujours des ancrages de béton directement sur du béton porteur.
• Ne fi xez jamais d'ancrages sur du béton recouvert de plâtre, une cloison sèche ou autre matériau de fi nition. Si vous ne pouvez pas éviter d'effectuer le montage sur du béton recouvert d'une surface de fi nition (non évalué UL), celle-ci doit être chambrée, comme indiqué ci-dessous. Assurez-vous que les ancrages de béton ne se séparent pas du béton lorsque vous serrez les vis. Si l'épaisseur du plâtre / de la cloison sèche dépasse 1,5 cm (5/8 po), des fi xations adaptées devront être fournies par l'installateur (non évalué UL).

Percez des trous et insérez les ancrages (D).

Placez la plaque (A) sur les ancrages (D) et fi xez avec des vis (C).

Serrez toutes les fi xations.

DÉTAIL 1

• Serrez les vis de manière à fixer solidement les supports adaptateurs. N'employez pas une force excessive pour ce faire. Un serrage excessif peut causer des contraintes risquant d'endommager les vis, de réduire considérablement leur pouvoir de maintien et d'en détacher les têtes. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à maintenir solidement le support, l'écran peut être abîmé ou le produit détérioré.

Afi n d'éviter de rayer l'écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le poids de l'écran. Posez l'écran à plat, tourné vers le bas. Si l'écran possède des boutons à l'arrière, enlevez-les pour pouvoir fi xer les supports adaptateurs.

REMARQUE : Les trous supérieurs et inférieurs de l'écran doivent toujours être utilisés.

Pour les écrans à dos plat

Commencez par la vis la plus courte (E, G ou M) et vissez-la à la main dans l'entretoise de 1/8 po (O, P) puis dans l'écran, comme illustré à la fi gure 2.1. La vis doit effectuer au moins trois tours complets dans le trou de fi xation et tenir solidement en place. Ne pas trop serrer. S'il est impossible d'effectuer trois tours de vis complets, choisissez une vis plus longue (F, H ou N) dans le jeu de fixations à compartiments. Répétez pour le reste des trous de fi xation et resserrez les vis.

▲ AVERTISSEMENT

- Pour lever et positionner l'écran plasma en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un matériel de levage mécanique.

Posez les protecteurs en tissu (Q) sur les vis de montage inférieures comme illustré à la figure 3.1.

Accrochez les vis de montage supérieures aux rainures de la plaque murale.

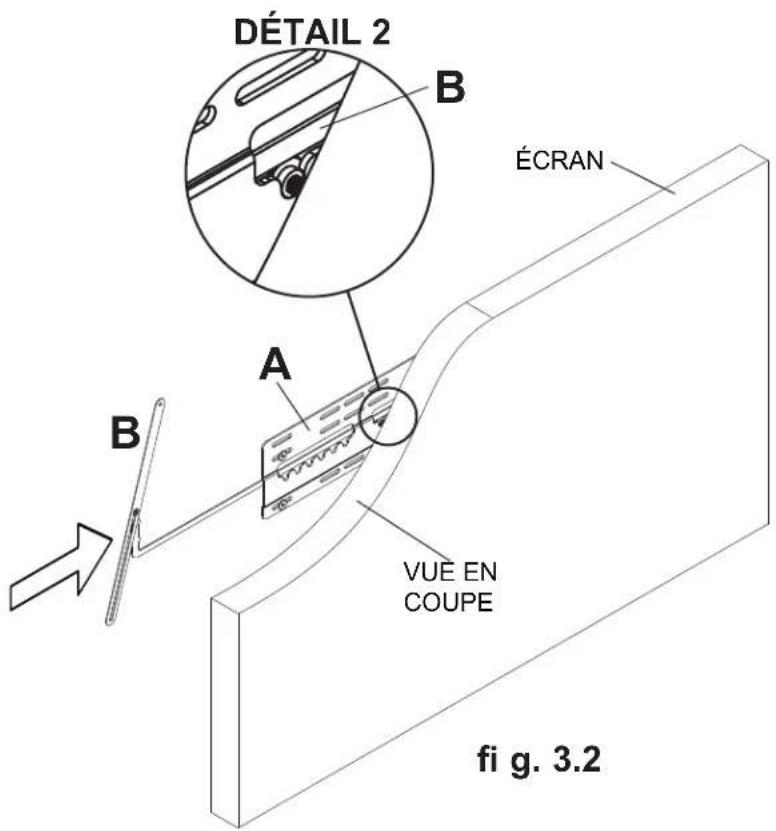

Afi n de faire tenir l'écran en place une fois accroché, insérez le bras de verrouillage (B) dans le côté de la plaque murale comme illustré à la fi gure 3.2.

Veillez à ce que le bras de verrouillage repose sur le dessus des vis de montage comme illustré dans le dessin de détail 2.

FACULTATIF : Fixation du bras de verrouillage

ATTENTION

- Prenez garde à ne pas vous pincer les doigts en le fi xation du bras de verrouillage (B).

MONTANT EN BOIS : Réglez le bras de verrouillage (B) jusqu'à ce qu'il soit aligné avec le montant en bois et fi xez-le à l'aide d'une vis à bois de sécurité no 10 x 1-1/2 po (R). Si le bras de verrouillage est diffi cile à régler, le spin du bras pour desserrer commune.

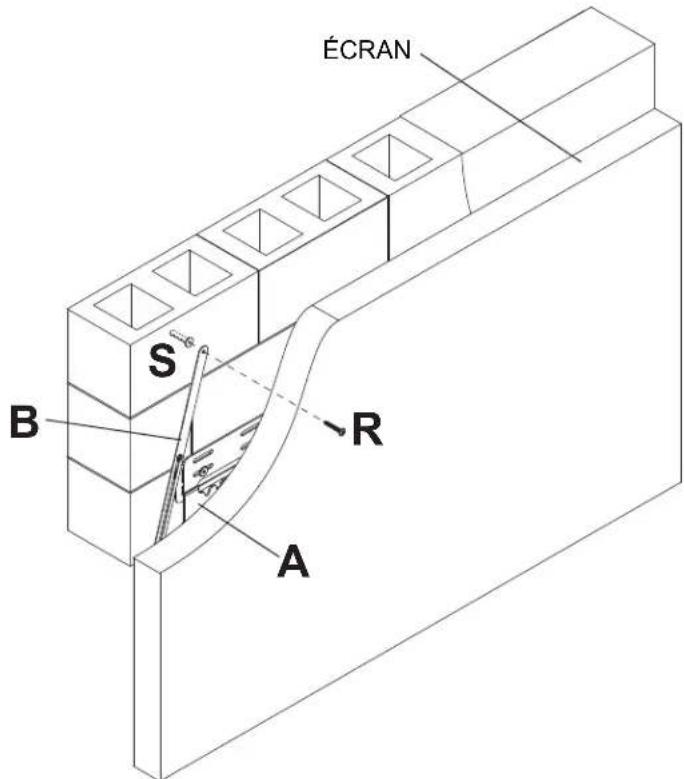

BÉTON/BLOC DE BÉTON : Réglez le bras de verrouillage (B) dans la position souhaitée, marquez le centre du trou de fi xation et percez un trou de 1/4 po (6mm) de dia. à une profondeur minimale de 2 po. Insérez l'ancrage alligator (S) dans le trou et fi xez le bras de verrouillage (B) à l'aide d'une vis à bois de sécurité no 10 x 1-1/2 po (R). Si le bras de verrouillage est diffi cile à régler, le spin du bras pour desserrer commune.

Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs fi naux d'origine des produits Peerless ^10 que lesdits produits ne présenteront aucun défaut de matériau ou de main-d'œuvre, dans la mesure où ils sont utilisés normalement, pendant une période de cinq ans à compter de la date d'achat par l'utilisateur final d'origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en remboursera le prix d'achat.

La durée de toute garantie implicite de qualité commerciale ou d'application à un usage particulier n'excédera en aucun cas la durée de la garantie applicable expressément stipulée plus haut. Certains états ou provinces n'autorisent pas la limitation de la durée d'une garantie implicite, et la limitation ci-dessus peut donc ne pas vous être applicable.

Cette garantie ne couvre pas les dommages causés par (a) un entretien ou des réparations effectués par l'acheteur ou une personne non autorisée par Peerless à effectuer un tel entretien ou de telles réparations, (b) un emballage inadéquat lors de l'expédition d'un produit retourné, (c) une installation incorrecte ou le non-respect des instructions ou mises en garde de Peerless lors de l'installation, l'utilisation ou le rangement du produit, ou (d) une mauvaise utilisation ou un accident survenu lors d'un transport ou autrement, y compris l'intervention de tiers et les cas de force majeure.

Peerless ne peut en aucun cas être tenu responsable de quelque dommage accessoire ou indirect que ce soit ni de dommages résultant du vol d'un quelconque produit, que celui-ci ait été ou non protégé par un dispositif de sécurité intégré à un produit Peerless ^MD . Certains états ou provinces n'autorisent pas l'exclusion ou la restriction des dommages accessoires ou indirects, et il est possible que les restrictions ou exclusions ci-dessus ne s'appliquent pas à votre cas.

Les dispositions de cette garantie remplacent toute autre garantie expresse ou implicite et constituent le seul recours possible en cas de défectuosité d'un produit. Aucun marchand, distributeur, installateur ou autre personne n'est autorisé à modifier ou étendre la portée de cette garantie limitée, ni à imposer quelque obligation ce que soit à Peerless en ce qui concerne la vente de tout produit Peerless ^[1] .

Cette garantie offre des droits juridiques particuliers auxquels peuvent s'ajouter d'autres droits, susceptibles de varier d'une province ou d'un état à l'autre.
