Type de produit	Hotte de cuisine
Marque	Novy
Modèle	Pro'line 7251
Largeur	90 cm
Hauteur (variable)	60 à 120 cm
Profondeur	50 cm
Poids net	25 kg
Alimentation	220-240 V, 50 Hz
Puissance moteur	250 W
Débit d'air max	700 m³/h
Niveau sonore max	65 dB(A)
Nombre de vitesses	3
Éclairage	LED (2 x 1,5 W)
Filtres à graisse	Aluminium lavable
Filtre à charbon (option)	Modèle compatible
Fonctions	Extraction, Recyclage
Contrôle	Boutons poussoirs
Classe énergétique	A+
Conduit d'évacuation	150 mm
Entretien	Nettoyer les filtres à graisse tous les mois
Sécurité	Minuteur, Indicateur de saturation des filtres
Pièces détachées	Filtres, ampoules LED, moteur

FOIRE AUX QUESTIONS - Pro'line 7251 NOVY

Comment installer la hotte Novy Pro'line 7251 ?

L'installation doit être effectuée par un professionnel qualifié. Fixez la hotte solidement au mur ou au plafond, raccordez le conduit d'évacuation (diamètre 150 mm) et branchez l'alimentation électrique. Respectez une hauteur minimale de 65 cm au-dessus d'une cuisson électrique et 75 cm pour une cuisson au gaz.

Comment nettoyer les filtres à graisse ?

Lavez les filtres à graisse en aluminium au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez sécher complètement avant de les remettre. Un nettoyage régulier (tous les 1 à 2 mois) garantit une performance optimale.

Comment remplacer le filtre à charbon ?

Le filtre à charbon est optionnel et utilisé en mode recyclage. Ouvrez le compartiment des filtres, retirez l'ancien filtre à charbon et insérez le nouveau. Il doit être remplacé tous les 4 à 6 mois selon l'utilisation.

Comment régler la vitesse de la hotte ?

Utilisez les boutons poussoirs situés sur le panneau de commande pour sélectionner parmi les 3 vitesses disponibles. La vitesse 1 est pour une utilisation silencieuse, la 2 pour une cuisson normale et la 3 pour les odeurs intenses.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que les filtres sont correctement installés et que la sécurité de surchauffe n'a pas été activée. Si le problème persiste, contactez un technicien.

Comment utiliser le minuteur ?

Appuyez sur la touche minuteur (souvent symbolisée par une horloge) pour activer un arrêt automatique après 15 minutes. Cela permet de ventiler encore un peu après la cuisson.

Quelle est la hauteur d'installation recommandée ?

La hauteur idéale entre la hotte et la table de cuisson est de 65 à 75 cm. Pour les cuissons au gaz, respectez une distance minimale de 75 cm pour des raisons de sécurité.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte Novy Pro'line 7251 peut fonctionner en mode recyclage. Vous devez installer un kit de recyclage comprenant un filtre à charbon actif pour purifier l'air et le renvoyer dans la cuisine.

Comment changer l'ampoule LED ?

Les ampoules LED de la hotte sont intégrées. Pour les remplacer, contactez le service après-vente ou un électricien qualifié. N'essayez pas de les changer vous-même sans compétence.

Où trouver les pièces détachées ?

Les pièces détachées originales Novy (filtres, ampoules, moteur) sont disponibles auprès des revendeurs agréés ou sur le site officiel Novy. Utilisez toujours des pièces d'origine pour garantir la sécurité et la performance.

MODE D'EMPLOI Pro'line 7251 NOVY

NOVY sa se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.

D 7251
(a) ou (b) avec rallonge supplémentaire

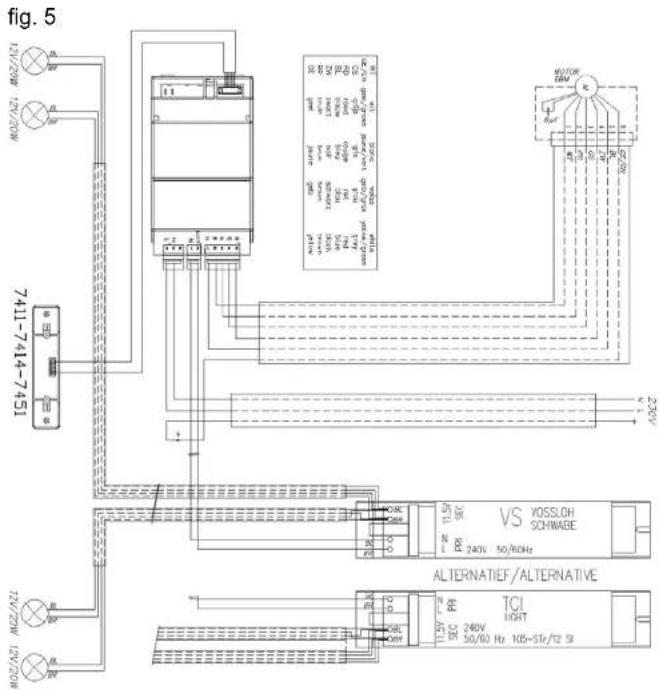

10. SCHEMA ELECTRIQUE

MODE D'EMPLOI

1.GENERAL

La hotte est destinée à l'équipement d'un îlot central. Sa mise en place doit être réalisée par un installateur qualifié. Le non respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident. L'installation de la hotte NOVY sans le moteur NOVY (ou l'inverse) entraîne la suppression de la garantie constructeur.

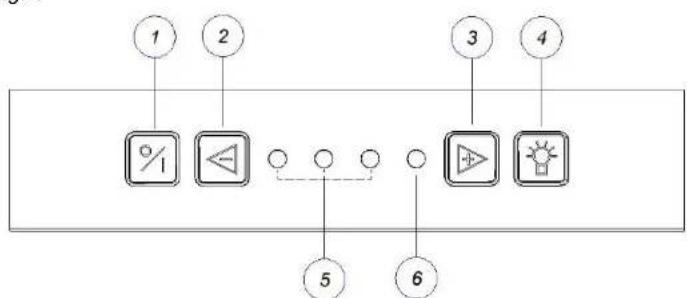

1. COMMANDE ELECTRONIQUE
   fig. 1


1. touche marche/arrêt

2. touche réduction de vitesse

3. touche augmentation de vitesse

4. touche éclairage

5. LED vitesses

6. LED vitesse Power

Touche 1: Marche - Arrêt

• une pression sur la touche 1 génère la mis en marche ou l'arrêt du moteur.
• après arrêt de l'appareil, la touche 1 permet de faire redémarrer la hotte sur la dernière fonction utilisée (éclairage et/ou moteur).

Arrêt différé

• la hotte est programmée pour s'éteindre automatiquement 10 minutes après avoir pressé la touche 1 (la première LED clignote et les autres sont allumées en fonction de la vitesse utilisée)
• 2 pression consécutives sur la touche 1 entraînent un arrêt immédiat du moteur et de l'éclairage.

Touches 2 et 3

La hotte dispose de quatre vitesses dont une intensive. Pur augmenter la vitesse, appuyez sur la touche 3. Pour diminuer la vitesse, appuyez sur la touche 2.

Pour accéder à la vitesse intensive, appuyer sur la touche 3 jusqu'à ce que le LED rouge s'allume. Cette vitesse intensive fonctionne pendant 20 minutes, ce qui suffit amplement. Au-delà, retour automatique en vitesse 3.

Cette vitesse ne s'utilise qu'en cas de très fortes émissions d'odeurs de buées, de fumées. Compte tenu de l'importance du volume d'air extrait à ce régime, son utilisation doit rester occasionnelle.

Touche 4 : Eclairage

Appuyez sur la touche 4 pour la mise en marche ou arrêt de l'éclairage. L'éclairage peut être mis en marche, même si le moteur ne tourne pas.

Vous pouvez modifier l'intensité de la lumière pendant que l'éclairage est mis en marche en tenant cette touche appuyé.

Affichage des vitesses

Les LED (position 5 et 6) indiquent la vitesse en cours de fonctionnement.

deux spots halogènes de 20W sur chaque côté. L'élément lumineux doit être enlevé pour pouvoir remplacer les lampes.

Enlevez l'élement lumineux:

- basculez vers le bas le carter en inox en-dessous de la hotte avec les deux mains

- dévissez les 2 vis qui sont maintenant visible à l'intérieur de l'élément lumineux à l'aide d'un tournevis pour vis parker - déplacez l'élément lumineux tranquilement vers le filtre.

Remplacement des spots halogènes:

enlevez le soquet noir (avec fils) du pied de la lampe,
- compressez le ressort, qui tient la lampe, avec l'index et la pouce et enlevez-le du trou
- maintenant, la lampe peut être enlever et une nouvelle lampe peut être monté
- montez de nouveau le ressort dans les trous prévus
- remontez le soquet sur la lampe

Remontez l'élément lumière soigneusement et veilliez à ce que le crochet va dans le trou prévu. Vissez le boitier lumière et fermez le carter.

La hotte centrale est équipée de 4 lampes halogènes de 12 V/20 W/∅35/GU4/38°.

Consommation totale avec éclairage: 380 W.

fig. 4

a) dans le lave-vaisselle

b) préparez dans l'évier de l'eau chaude additionnée d'un détergent liquide. Laissez-tremper le filtre et nettoyez-le pour en éliminer toutes les particules. Rincez et contrôlez la propreté par mirage à contre-jour. Egouttez, séchez et remettez en place. Ne pas utilisez de poudre non dissoute.

L'extérieure de la hotte se nettoie avec un chiffon humide et un détergent doux et NOVY Inoxcleaner (906060). La hotte 7454 : les paties laqués gris ne pas utiliser NOVY Inoxcleaner. Ne pas utiliser des produits agressifs, abrasifs ou chlorés. L'utilisation de l'eau de javel est également à proscrire.

Important ! Un filtre trop chargé dégorge et peut présenter un risque d'incendie. Ne négligez jamais le nettoyage périodique.

10. REMPLACEMENT DES LAMPES

Avant toute intervention, débranchez la hotte du réseau électrique. Il se trouve un élément lumineux sur les deux côtés de la hotte avec

La hotte est équipée d'un thermo-contact qui coupe le moteur en cas de surchauffe. Dès retour à une température normale, le moteur redémarre automatiquement.

3. MONTAGE DE LA HOTTE

(Voir notice de pose ci-jointe)

4. RACCORDEMENT ELECTRIQUE

Raccordement électrique sur le cordon avec fiche bipolaire + terre. L'intensité du courant figure sur la plaque signalétique. Utilisez une prise avec terre.

La prise doit être montée visiblement et bien accessible. Le remplacement doit se faire par un installateur qualifié.

5. FONCTIONNEMENT

La hotte est dotée d'une puissante turbine de 1080 m³/h qui absorbe les vapeurs à travers d'un filtre à graisses pour les évacuer ensuite à l'extérieur.

Un carter en inox brossé détermine les couloirs d'aspiration périphérique, ce qui assure un traitement efficace de toute la surface couverte par la hotte.

Pour une bonne efficacité, il est conseillé:

→ De mettre la hotte en marche dès le début de la cuisson → De l'arrêter quelques minutes après la fin de la cuisson

6. EVACUATION

Veillez à ce que votre raccordement soit hermétique : utilisez de l'adhésif alu D 906.292.

L'évacuation doit être la plus courte et la plus directe possible. Assurez-vous du libre débouché à l'air : tout étranglement, rétréci, chapeau de couverture, grillage est contre indiqué.

fig. 2

Pour une sortie murale, utilisez le clapet de façade NOVY à volets mobiles type D 906.178 VK 20.

7. ARRIVEE D'AIR

Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. C'est pourquoi, lors de l'utilisation de la hotte, il est important que de l'air frais puisse entrer dans la cuisine par une grille d'aération haute ou basse ou par une porte ou une fenêtre entrouverte.

En cas d'entrée d'air insuffisante, une dépression peut apparaître dans les conduits de chauffage, par exemple feu ouvert, chaudière.

Lors de l'emploi simultané de la hotte et d'appareils utilisant une énergie autre que l'électricité (gaz, charbon) la dépression dans la cuisine ne peut pas dépasser 4 Pa (= 0,04 mBar).

8. SECURITE

Pour un fonctionnement rationnel, il est conseillé de prendre en considération les notions suivantes.

* N'utilisez jamais un conduit déjà en service pour une autre fonction comme par exemple un conduit de chauffage.
* Hauteur minimale d'implantation: 60 cm au-dessus d'une table de cuission électrique, 70 cm au-dessu de brûleurs gaz et 75 cm au dessus d'une table induction
* Contrôler la plaque signalétique.
* Placez les casseroles de façon que les buées ne sortent pas du plan inférieur de votre hotte.
* Evitez les courants d'air au-dessus du plan de cuisson.
* Ne laissez jamais votre friteuse sans surveillance.
* Il est strictement interdit de flamber sous la hotte.

9. REMPLACEMENT ET ENTRETIEN DES FILTRES

La hotte est équipée d'un filtre 100% métallique. Suivant la fréquence d'utilisation, et au moins deux fois par mois, le filtre doit être enlevé et nettoyé.

Le filtre est accessible par l'ouverture en bascule vers l'arrière du carter en inox.

• pour ouvrir: tirer le carter vers le bas en le maintenant fermement de chaque côté
• pour ôter le filtre, tirer sur la languette vers le bas.
