| Type de produit | Chaudière murale à gaz |
| Marque | FRISQUET |
| Modèle | HYDROCONFORT |
| Puissance | 23 kW (80/450 ou 120/700 selon version) |
| Alimentation électrique | 230 V ~ 50 Hz |
| Pression de service maximale | 3 bar |
| Capacité du vase d'expansion | 12 L (pour version 23 kW) |
| Capacité du circuit de chauffage | 150 L (pour version 23 kW) |
| Température maximale de chauffage | 85 °C |
| Catégorie de gaz | II 2E+3P (G20, G25, G31) |
| Système de régulation | ECO RADIO SYSTEM® avec satellite de communication radio |
| Fonctions principales | Chauffage central, eau chaude sanitaire, programmation hebdomadaire, modes Confort/Réduit/Hors Gel, dérogations temporaires |
| Affichage et commandes | Satellite radio avec afficheur digital, sélecteur de mode, boutons de réglage |
| Indicateurs | Pression d'eau, température chauffage, témoins de fonctionnement et de sécurité |
| Entretien et nettoyage | Purge des radiateurs si nécessaire ; vérification annuelle par un professionnel |
| Sécurité | Protection antigel (Hors Gel), sécurité surchauffe, contrôle évacuation des gaz brûlés, soupape électronique de pression |
| Pièces détachées et réparabilité | Contacter un professionnel agréé ; garantie 1 an défauts de fabrication, possible extension sous conditions |
| Garantie | 1 an pièces ; possibilité de garantie longue durée (5 ans corps de chauffe/brûleur, 2 ans autres) si installation et entretien par professionnel |
FOIRE AUX QUESTIONS - HYDROCONFORT FRISQUET
Questions des utilisateurs sur HYDROCONFORT FRISQUET
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de chauffage au format PDF gratuitement ! Retrouvez votre notice HYDROCONFORT - FRISQUET et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HYDROCONFORT de la marque FRISQUET.
MODE D'EMPLOI HYDROCONFORT FRISQUET
Simplicité et performances sont deux qualités reconnues des chaudières FRISQUET.
Alliant des valeurs de base aux technologies actuelles de communication et d'intelligence embarquée, ECO RADIO SYSTEM® est le cerveau de votre chaudière.
Les seules opérations que vous devrez effectuer seront :
- Basculer l'interrupteur
- Choisir tout confort d'eau chaude - Programmer votre confort sur le satellite
Eco Radio System® étant activé, tout est mis en œuvre pour satisfaire vos besoins en chauffage et en eau chaude sanitaire :
Le satellite de communication transmet les niveaux de confort que vous avez programmés et contrôle la conformité de l'ambiance.
Eco Radio System® est informé en permanence sur tous les paramètres de l'installation :
- Température chaudière
- Température depuis chauffage
- Température eau chaude sanitaire
- Température ambiante.
ce qui lui permet d'en assurer le contrôle et la gestion pour l'obtention exacte du niveau de confort souhaité.
Eco Radio System® c'est non seulement un haut niveau de confort et de simplicité mais également une optimisation maximale du rendement global de l'installation qui a pour effet direct d'abaisser sensiblement la consommation d'énergie.
L'usage oublie sa chaudière
au fil des saisons et des ans
Eco Radio System® se charge de son confort »
FRISQUET S. A.

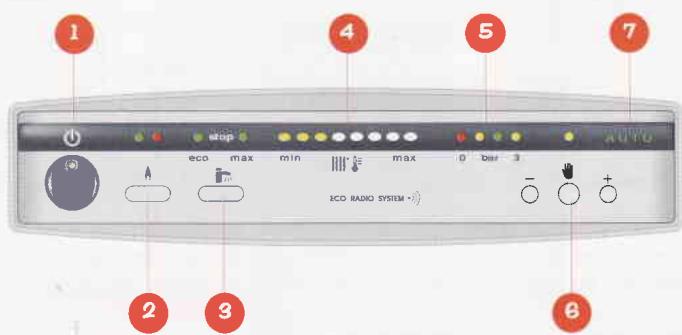

Faisons connaissance!
HYDROMOTRIX - HYDROMOTRIX VENTOUSE - HYDROCONFORT - HYDROCONFORT VENTOUSE - TGP
1 Interrupteur Marche/Arrêt avec témoin Témoin de fonctionnement du brûleur 3 Sélection du mode eau chaude sanitaire 4 Affichage de la température chauffage 5 Indicateur de pression de l'installation Prise de commande manuelle 7 Indicateur de la marche automatique

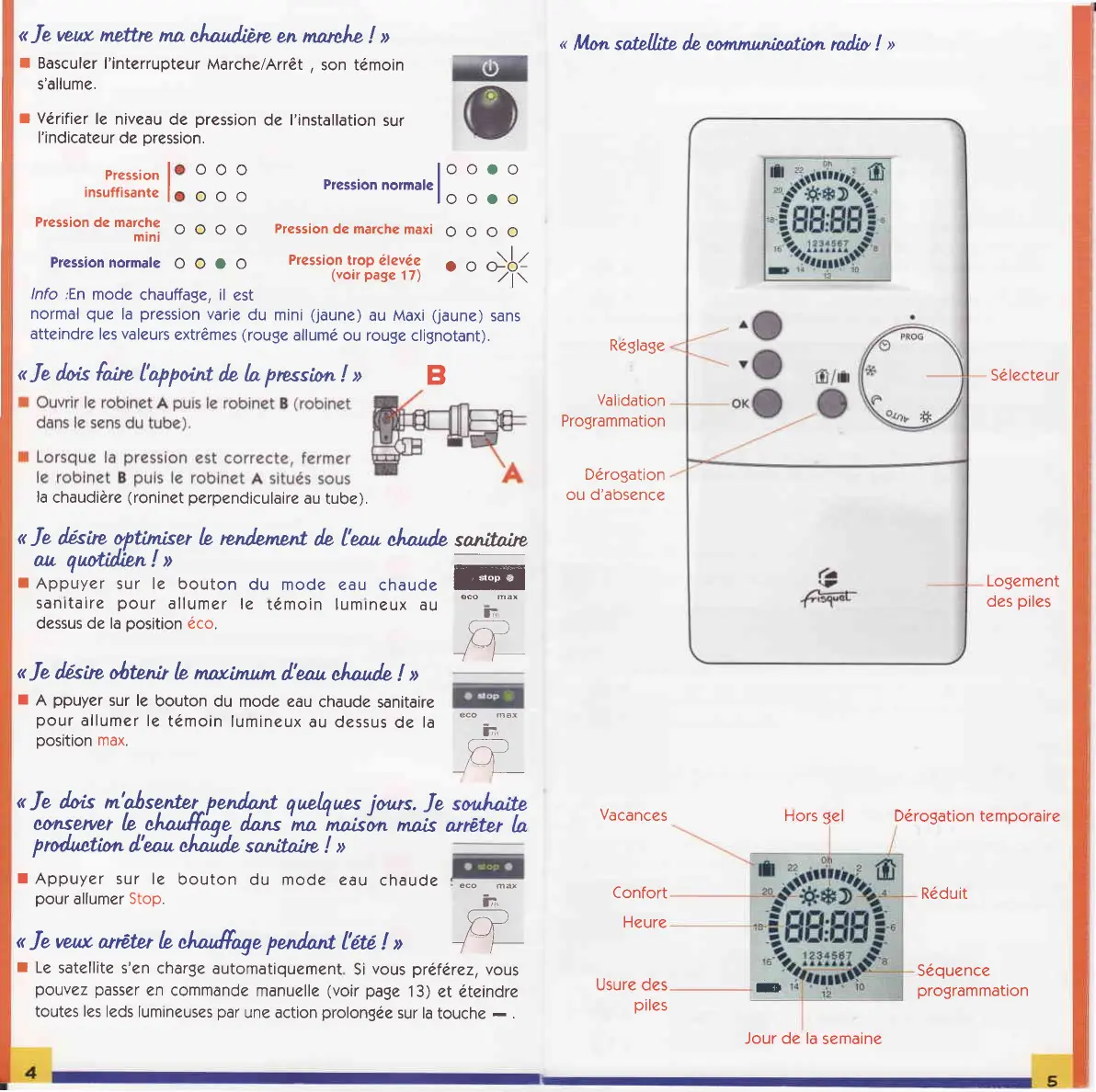

Je veux mettre ma chaudière en marche !
■ Basculer l'interrupteur Marche/Arrêt, son témoin s'allume. Vérifier le niveau de pression de l'installation sur l'indicateur de pression.
Pression normale
Pression de marche maxi
Pression trop élevée (voir page 17)
Info: En mode chauffage, il est
Normal que la pression varie du mini (jaune) au maxi (jaune) sans atteindre les valeurs extrêmes (rouge allumé ou rouge clignotant).
Je dois faire l'appoint de la pression!
Ouvrir le robinet A puis le robinet B (robinet dans le sens du tube). Lorsque la pression est correcte, fermer le robinet B puis le robinet A situés sous la chaudière (robinet perpendiculaire au tube).
« Je désire optimiser le rendement de l'eau chaude sanitaire au quotientien! » Appuyer sur le bouton du mode eau chaude sanitaire pour allumer le témoin lumineux au-dessus de la position éco.
« Je désire obtenir le maximum d'eau chaude! »
Appuyer sur le bouton du mode eau chaude sanitaire pour allumer le témoin lumineux au-dessus de la position max. « Je dois m'absenter pendant quelques jours. Je souhaite conserver le chauffage dans ma maison mais arrêter la production d'eau chaude sanitaire! » Appuyer sur le bouton du mode eau chaude pour allumer Stop.
« Je veux arrêter le chauffage pendant l'été ! » Le satellite s'en charge automatiquement. Si vous préférez, vous pouvez passer en commande manuelle (voir page 13) et éteindre toutes les LEDs lumineuses par une action prolongée sur la touche -.

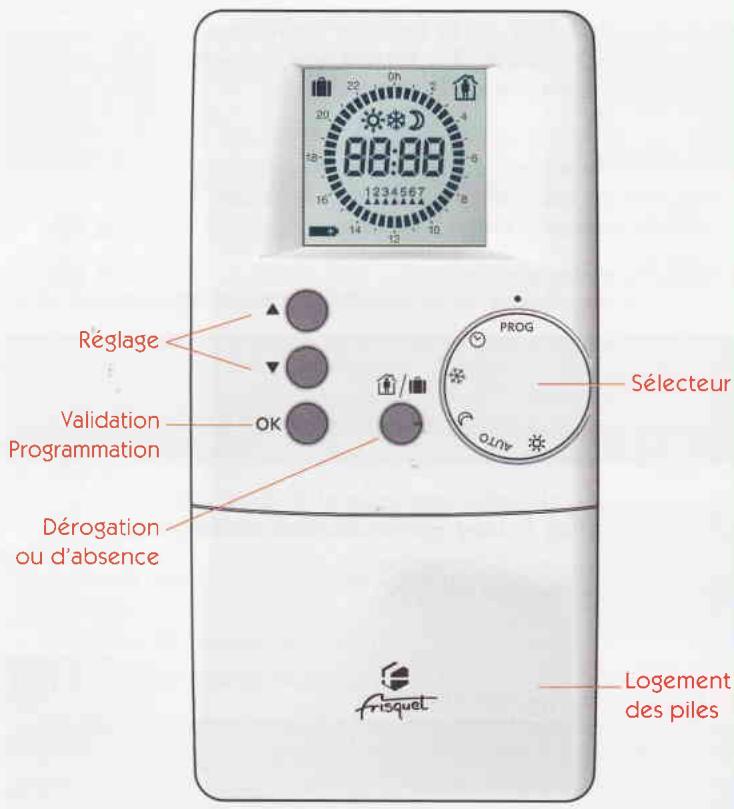

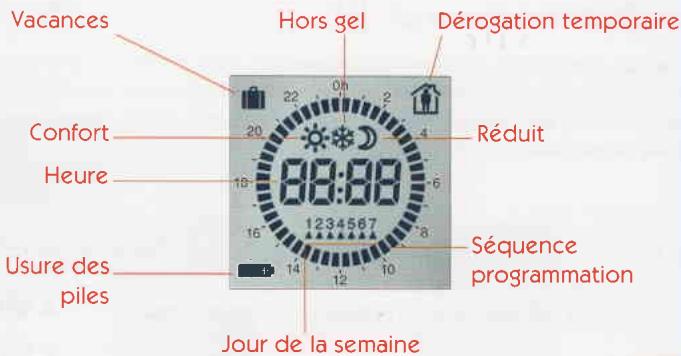

« Mon satellite de communication radio ! »
« Je veux mettre l'horloge à l'heure et au jour ! »
Positionner le sélecteur sur L. L'heure et le jour de la semaine s'affichent : 1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche. Procéder au réglage de l'heure et du jour de la période en appuyant sur l'un ou l'autre des 2 boutons de réglage prévus à cet effet. Remettre le sélecteur sur AUTO.
Attention, chaque passage de l'horloge à 24 heures permet le changement de jour de la semaine. Le bouton de réglage appuyé en permanence effectuera un déroulement de minute en minute puis plus rapidement d'heure en heure.
Je veux modifier la température du mode confort!
Positionner le sélecteur sur La température de Confort s'affiche. Procéder au changement de consigne de température du mode confort en appuyant sur l'un ou l'autre des boutons de réglages.
Je veux modifier la température du mode réduit!
Positionner le sélecteur sur La température Réduit s'affiche. Procéder au changement de consigne de température du mode réduit en appuyant sur l'un ou l'autre des boutons de réglages.
Je veux modifier la température hors gel !
Positionner le sélecteur sur
La température Hors gel s'affiche.
Appuyer sur l'un ou l'autre des boutons de réglage.
Je désire programmer mes séquences de chauffage!
Positionner le sélecteur sur PROG. La programmation actuelle pour le premier jour, soit le lundi, s'affichera. Le premier créneau de 0 heures à 0 heures 30 clignotera. Procéder à la programmation des séquences des modes Confort et Réduit. Appuyer sur l'un ou l'autre des boutons de réglages.
pour 30 minutes de Confort • pour 30 minutes de Réduit
Attention, si vous sélection se porte sur un créneau « Confort » il sera affiché sur le cadran, si vous sélection se portesur un créneau « Réduit » il sera effacé du cadran.
Sélection d'un créneau
«Mode réduit »
Sélection d'un créneau « Mode confort
La programmation des créneaux commence dans tous les cas à 0 heures et finit à 24 heures. Une fois la sélection terminée pour le premier jour de la semaine, appuyez sur la touche OK pour valider votre programmation et vous passerez automatiquement au jour suivant...
Je ventE plus tout à mon domicile !
Appuyer brièvement sur le bouton /, le mode Confort sera activé.
Après cette action le symbole du mode confort clignotera pour vous informer qu'une dérogation temporaire est en cours.
Sur l'afficheur digital en haut à droite il sera inscrit une maison avec un personnel à l'intérieur.
Le symbole indique qu'il s'agit d'un retour anticipé.
Dérivation temporaire Réduit -> Confort
Je quitte mon domicile avant le passage au mode réduit programme!
Appuyer brièvement sur le bouton / Le mode Réduit sera activé. - Après cette action le symbole du mode Réduit © clignotera pour vous informer qu'une dérogation-temporaire est en cours. Sur l'afficheur digital en haut à droite il sera inscrit une maison vide. Le symbole indique qu'il s'agit d'un départ anticipé.
Dérogation temporaire Confort -> Réduit
Remarque : Vous pouvez revenir à tout moment au mode normal, en effectuant de nouveau un appui bref sur le bouton de dérogation temporaire.
Attention, dans tous les cas, la dérogation temporaire sera annulée lors de la prochaine commutation de la programmation.
Je pars en vacances quelques jours, je souhaite une température basse pendant mon absence et l'idéal serait qu'à mon retour mon habitation soit chauffée!
Positionner le sélecteur sur AUTO. En partant, appuyer sur le bouton de dérogation pendant au moins 5 secondes. Le symbole apparait en haut à gauche de l'afficheur. Un compteur apparait à l'emplacement de l'heure : le double zéro est affiché. ■ Afficher le nombre de jours d'absence en appuyant sur les boutons de réglage. Pour annuler cette manipulation, appuyer brièvement sur le bouton de dérogation-temporaire.
En résumé...
Dans ce cas, votre habitation aura comme consigne de température libre que le temps ne devrait qu'une durée de 5 jours et le 6e reviendra automatiquement en mode normal de la programmation journalière. Une maison sera donc chauffée lors de la vente.
NB : Le premier jour est programmé pour aujourd'hui.
Je désire que ma maison soit chauffée en permanence à la température Confort!
Positionner le sélecteur sur et la consigne de température sera celle du Confort et ce 24h / 24.
Je désire que ma maison soit chauffée en permanence à la température réduite!
Positionner le sélecteur sur et la consigne de température sera celle du Réduit et ce 24h / 24.

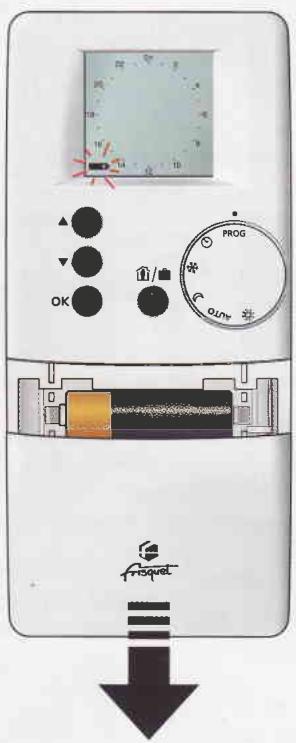

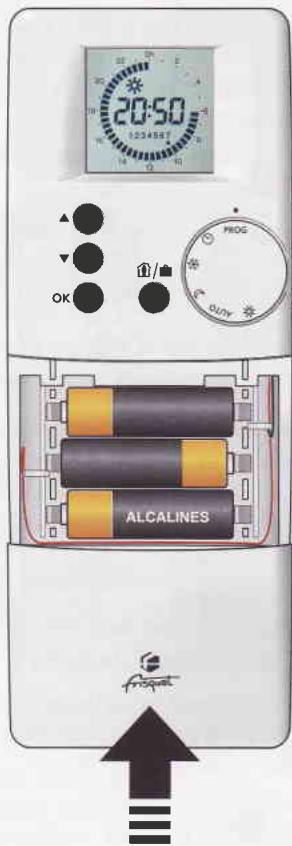

Le changement des piles du satellite radio...
Mon satellite peut fonctionner avec les mêmes piles pendant 1 à 2 ans. Lorsque les piles doivent être remplacées :
- Le symbole + clignote
- Les chiffres du centre de l'afficheur clignotent
Il faudra changer les piles (Type 1,5 V LR6, impérativement de type Alcalines) dans un délai de 1 mois.
Faites glisser le couvercle inférieur du satellite de communication. Changer les 3 piles 1,5 V (Attention, à la polarité +/-). Remettez le couvercle en le faisant glisser du bas vers le haut.
- Vous disposez de 1 minute et 30 secondes pour effectuer cette opération.
Si vous dépassez ce temps, il faudra remettre le satellite à l'heure, mais vos programmes seront conservés.
Quelles sont les réglementations et les prescriptions environnementales ?
Une chaudière à gaz doit être installée par un professionnel qualifié. Il agit en respectant les réglementations en vigueur et votre sécurité. Conformément à la réglementation, il doit vous délivrer un certificat de conformité visé par Qualigaz :
- Modèle 2 pour une installation nouvelle ou sa modification.
- Modèle 4 pour tout remplacement d'une chaudière à gaz en lieu et place de l'ancienne.
Pour votre bien-être, votre sécurité et la longévité de votre chaudière :
Laisser les ventilations obligatoires libres et propres. Ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière. Les appareils à gaz ainsi que leurs conduits de fumée doivent être vérifiés, nettoyés et réglés une fois par an. (cf Règlement Sanitaire Départemental Art. 31/6) Le respect de ces règles permettra de garder à votre installation, le niveau de performances, d'économie d'énergie et de sécurité que vous attendez d'elle. Doivent être respectés les textes suivants: DTU 61.1 (et ses mises à jour) NF P45204. DTU 24.1 (sauf pour Ventouse) NF P51201. Arrêté du 2 Août 1977 et ses modificatifs. Norme NFC 15.100.
Ces conseils de sécurité élaborés par GAZ DE FRANCE vous sont proposés par FRISQUET S. A.
La purge des radiateurs...
Si un ou plusieurs radiateurs ne chauffent plus ou sont bruyants (écoulement d'eau), les purger.
Procéder de même pour les éventuels points hauts de l'installation.
Après une purge, toujours vérifier et rétablir, le cas échéant, la pression (voir page 4).
La protection contre le gel
Le contrôle permanent de la chaudière dans son environnement intègre une fonction Hors gel par la mesure de la température ambiantes.
Dans les résidences occupées irrégulièrement il faut :
- Vidanger l'installation et la chaudière ou protégger par un additif antigel spécial chauffage.
Attention dans tous les cas, seul le circuit chauffage est protégé, il est indispensable de vidanger le circuit sanitaire.
La qualité de l'eau
Votre chaudière est peu sensible à l'entartrage, néanmoins lorsque les teneurs dépassent une certaine limite, le calcaire sera cristallisé. Il se crée un entartrage de l'échangeur sanitaire mais aussi des machines à laver, robinets, etc...
La chaudière a une action auto-détartrante. Le tartre est éliminé en paillettes générées dans l'eau ou dans les filtres des robinets.
On classe les eaux selon leur teneur en calcaire :
Moins de 12°F : Eau douce
De à 24°F : Eau dure
Plus de 25°F : Eau très dure
Rappel: 1^ = 10 grammes de calcaire par m^3 d'eau 24^ = 240 grammes de calcaire par m^3 d'eau
Mise en garde
Si vous habitez une région où l'eau est dure ou très dure, il y a lieu de prévoir un dispositif éliminant ou limitant les effets néfastes du calcaire. Notre installateur vous conseillera sur les différents systèmes efficaces : Polyphosphates ou résine + sel.
Si le débit d'eau chaude diminue aux robinets, l'échangeur sanitaire s'entartre. Adressez-vous rapidement à un professionnel avant l'entartrage total.

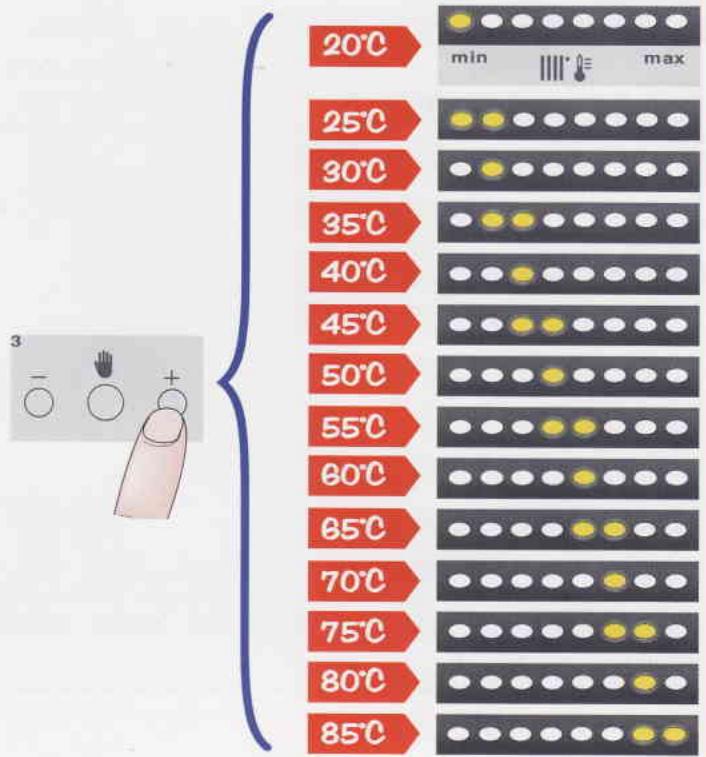

La commande manuelle
Pour une raison particulière, ou en cas de défaillance du satellite radio, vous pouvez accéder à la commande manuelle de température directement sur le tableau de bord.
Appuyer une fois sur le bouton situé sur le tableau de bord de la chaudière.
Le témoin lumineux Auto s'éteint.
Le témoin Commande manuelle s'allume.
Fixer la température depuis les radiateurs que vous souhaitez en maintenant appuyé le bouton
+ou-
Votre choix s'inscrit sur l'indicateur de température du chauffage. Chaque voyant correspond à une température différente.
Votre sélection faite, cette température sera maintenue en permanence.
NB: En commande manuelle, vous prenez toutes les qualités de régulation de l'ECO RADIO SYSTEM, revenir au mode Auto dès que possible.

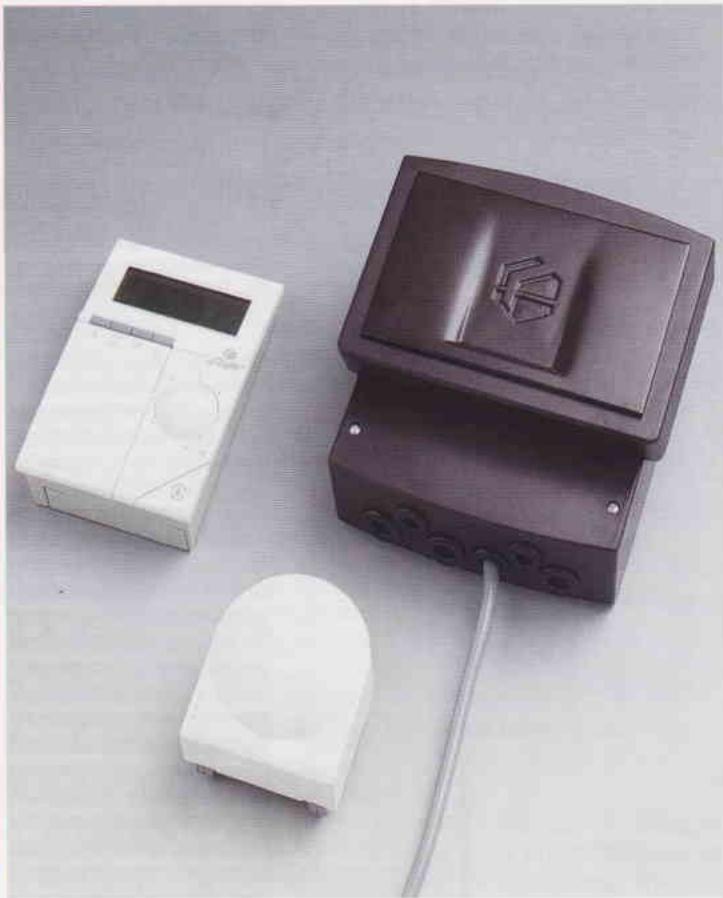

La régulation RIF 5000
Si votre installation de chauffage est pilotée par une régulation en fonction des conditions extérieures, RIF 5000, reportez-vous à la notice spécifique pour son utilisation.
Si la RIF 5000 contrôle deux circuits de chauffage distincts (exemple : plancher chauffant + circuit radiateurs), le satellite radio commande le deuxième circuit et a été placé en un endroit représentatif de la température de la zone chauffée par ce circuit. (exemple : circuit radiateurs piloté par satellite radio)
Vous établirez alors un programme correspondant aux critères de comportement que vous souhaitez appliquer à cette zone spécifique.
| Type | Modèle | Pulsance | Categorie | Débit Calor. | G20 20 mbar | G25 25 mbar | G31 37 mbar | ΔT 30 k | g/h | l/min | bar | °C | Volt | L | L | bar |
| UNITE | kW | kW | m3/h | ms/h | g/h | |||||||||||
| HYDROMOTRIX Cheminée B11BS | murale | 23 | II 2E + 3P | 26,08 | 2,756 | 2,929 | 2020 | 11 | 10 | 10 | 85 | 230 | 10 | 120 | 3 | |
| 32 | II 2E + 3P | 36,05 | 3,812 | 4,052 | 2798 | 15 | 10 | 10 | 85 | 230 | 12 | 150 | 3 | |||
| 45 | II 2E + 3P | 50,67 | 5,358 | 5,695 | 3933 | 19 | 10 | 10 | 85 | 230 | 16 | 200 | 3 | |||
| HYDROMOTRIX Ventouse C13 - C33 C43 - C53 | murale | 23 | II 2E + 3P | 25,55 | 2,701 | 2,871 | 1983 | 12 | 10 | 10 | 85 | 230 | 10 | 120 | 3 | |
| 32 | II 2E + 3P | 35,16 | 3,718 | 3,952 | 2730 | 15 | 10 | 10 | 85 | 230 | 12 | 150 | 3 | |||
| HYDROCONFORT Cheminé B11BS | murale | 23 (80/450) | II 2E + 3P | 26,08 | 2,756 | 2,929 | 2020 | 19 | 7 | 7 | 85 | 230 | 12 | 150 | 3 | |
| 23 (120/700) | II 2E + 3P | 26,08 | 2,756 | 2,929 | 2020 | 23 | 7 | 7 | 85 | 230 | 12 | 150 | 3 | |||
| HYDROCONFORT Ventouse C13 - C33 C43 - C53 | murale | 23 (80/450) | II 2E + 3P | 25,55 | 2,701 | 2,871 | 1983 | 19 | 7 | 7 | 85 | 230 | 12 | 150 | 3 | |
| 23 (120/700) | II 2E + 3P | 25,55 | 2,701 | 2,871 | 1983 | 23 | 7 | 7 | 85 | 230 | 12 | 150 | 3 | |||
| TGP Cheminée B11BS | murale | 23 | II 2E + 3P | 25,05 | 2,649 | 2,816 | 1944 | 13 | 10 | 10 | 85 | 230 | 10 | 120 | 3 | |
| 32 | II 2E + 3P | 34,85 | 3,685 | 3,917 | 2705 | 16 | 10 | 10 | 85 | 230 | 12 | 150 | 3 |
Les incidents eventuels...
Grâce à ECO RADIO SYSTEM, votre chaudière est contrôlée en permanence. Cependant, votre service de chauffage ou d'eau chaude peut être perturbé et ne pas vous donner entière satisfaction.
Votre chaudière possède un service minimum pour les anomalies mineures (n'ayant pas de rapport avec la sécurité). Il vous permettra d'attendre le technicien sans être en panne totale.
D'autres situations sont liées à votre installation et quelques manœuvres simples permettent soit de retrouver l'usage normal, soit de donner à l'entreprise qui assure le service après-vente, des éléments de pré-diagnostic qui lui permettront d'être plus efficace.
Dans tous les cas, avant de prévenir le technicien, il est nécessaire de procéder à quelques vérifications.
Je n'ai plus ni eau chaude, ni chauffage!
Je vérifie que la prise électrique soit branchée. - Je vérifie que l'interrupteur général soit basculé et son voyant allumé.
Si ma chaudière est raccordée à une installation VMC GAZ Collective, je me renseigne après du gardien de son bon fonctionnement.
Je regarde le tableau de bord.
Le voyant rouge est allumé : Le brûleur est en sécurité. J'appuie sur le bouton de réarmement.
Si le défaut persiste :
Je vérifie que la chaudière soit bien branchée sur sa prise habituelle et sans prise multiple.
Le voyant rouge est allumé et tous les voyants du thermomètre clignotent :
La chaudière est en surchauffe, je dois impérativement appeler un professionnel. Si j'ai une chaudière raccordée à une cheminée, ou une VMC, j'appelle un professionnel pour faire vérifier ces dispositifs.
L'évoyant vert clignote.
Les gaz brûlés ne sont pas évacués correctement. Je fais rapidement vérifier ma cheminée. Si j'ai une chaudière ventouse, je vérifie que l'évacuation des produits de combustion ne soit pas obstruée au niveau du terminal ventouse à l'extérieur.
Le voyant rouge de l'indicateur de pression est allumé : la pression est insuffisante. Rétablir la pression d'eau comme indiqué page 4
Le voyant jaune de l'indicateur de pression clignote et le voyant rouge est allumé.
La pression est trop importante, la « soupape électronique » empêche le fonctionnement du brûleur : Enlever de l'eau par le purgeur d'un radiateur jusqu'à ce que le voyant vert s'allume seul.
Info : En mode chauffage, il est normal que la pression varie du mini (jaune) au maxi (jaune) sans atteindre les valeurs extrêmes (rouge allumé ou rouge clignotant).

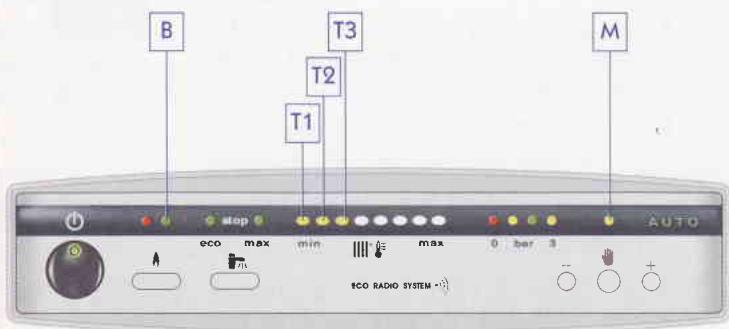

L'eau chaude sanitaire.
L'eau n'est pas assez chaude :
Je regarde le tableau de bord, le voyant "eco" ou "max" doit être allumé. Si le voyant de choix sanitaire n'est allumé, prévenir l'entreprise qui assure le service après-vente. Si le voyant T1 clignote sur l'indicateur de température du tableau de bord (voir page 18) la sonde sanitaire est déficiente, prévenir l'entreprise qui assure le service après-vente. Si la situation au tableau de bord est normale, un réglage du régulateur thermostatique automatique est certainement nécessaire : prévenir un professionnel.
Le débit au robinet diminue :
Il s'agit d'un phénomène d'entartrage, contacter rapidement un professionnel.
Le chauffage
Il ne fonctionne pas ou fonctionne de manière aléatoire :
- Je vérifie que le satellite de communication soit correctement réglé et sur une position correspondant au mode de marche souhaité.
- Je vérifie que les piles du satellite soient en bon état de marche, par précaution je les change.
- Je regarde le tableau de bord :
Le clignotement d'un voyant révèle toujours un mode de fonctionnement anormal. Le voyant vert B clignote : les gaz brûlés ne sont pas évacués correctement (voir page 17). Le voyant M clignote : la transmission radio n'est pas requise. - Les voyants jaunes T2, T3 ou STOP clignotent, la chaudière fournit un service minimum évitant ainsi dans la plupart des cas une panne totale de chauffage.
Faire appel à l'entreprise qui assure le SAV, le remplacement d'une pièce est nécessaire.
Vous êtes équipés d'une régulation RIF 5000 et AUTO clignote : la commande de la régulation est défaillante.
Faire appel à l'entreprise qui assure le SAV.
- La pression d'eau dans le circuit est insuffisante, la rétablir comme indiqué page 4.
- Certains radiateurs situés au-dessus de la chaudière chauffent même l'été : cette installation a un fonctionnement en circulation naturelle, la pose d'un clapet antithermosiphon s'impose.
Faisons connaissance... page 3 Je veux mettre ma chaudière en marche! page 4 L'eau chaude sanitaire.... page 4 Mon satellite de communication radio!. page 5 Je veux mettre l'horloge à l'heure et au jour! page 6 Je veux modifier la température mode confort! page 6 Je veux modifier la température mode réduit! page 6 Je veux modifier la température mode Hors gel!... page 7 Je désire programmer mes séquences de chauffage! page 7 Je rentre plus tout à mon domicile ! page 8 Je quitte mon domicile plus tout que le passage au mode réduit... page 8 Je pars en vacances... page 9 Je désire que ma maison soit chauffée en mode confort!. page 9 Je désire que ma maison soit chauffée en mode réduit!... page 9 Changement de piles page 10 Quelles sont les réglementations en vigueur? page 11 Les conseils pratiques! page 12 Caractéristiques techniques... page 15 Les incidents eventuels... page 16 Que faire si... page 16
La garantie...!
Nos chaudières sont garanties un an contre tout défaut de fabrication dans une limite de 18 mois à compter de la date de notre facturation, à la condition qu'elles aient été mises en œuvre et installées conformément aux règles de l'art et normes en vigueur.
Notre garantie et notre responsabilité sont limitées à la fourniture gratuite des pièces retournées en usine pour examen et reconnues défectueuses dès l'origine.
Sont exclus de cette garantie tous les incidents dus à une utilisation défectueuse ou anormale.
L'utilisateur bénéficia en tout état de cause de la garantie légale des vices cachés des articles 1641 et suivants du code civil.
La garantie longue durée …!
Lorsque l'installation, la mise en route et l'entretien sont assurés par un professionnel qualifié, notre garantie peut être portée à :
- 5 ans pour le corps de chauffe, brûleur et ballon en acier inoxydable si incorporé à la chaudière. 2 ans pour les autres composants
Pour en bénéficier, notre garantie longue durée doit être demandée par l'installateur pour son client.
Il est indispensable de nous retourner votre carte de garantie complétée avec le cachet de l’installateur pour que votre demande soit enregistrée.
