MODE D'EMPLOI HYDROMOTRIX - HYDROCONFORT - PRESTIGE FRISQUET

1.2 Mise en place de la barre d'accrochage de la chaudière Evolution HYDROMOTRIX - HYDROCONFORT 5

1.3 Accrochage de la chaudière Evolution HYDROMOTRIX - HYDROCONFORT ....................... 5

1.4 Raccordement de l'évacuation des produits de combustion ...

2 - RACCORDEMENT DES CONDUITS

2.1 Raccordement des accessoires hydraulique et gaz pour HYDROMOTRIX - HYDROCONFORT ....

2.2 Raccordement des accessoires hydraulique et gaz pour PRESTIGE

3.1 Parametrage des switchs ..

3.3 Vérifier les étanchéités

- 2°" circuit commande directe d'un circulateur (Zone 2) - 2°" ou 3" circuit chauffage avec module(s) hydraulique(s) Zone 2 ou 3

4.2 Modifier (contrôler) les paramètres d'un circuit

4.3 Effacer un circuit existant

4.6 Contact Externe ...........................................4444 44e

- Chauffage hors gel - Arrêt ECS + Chauffage Hors gel

4.7 Fonctions avancées

- Infos - inertie - Arrêt chauffage .. - Bouclage ECS - Autocontrôle . - Valeurs Usine - Test vanne 4 voies . ce - Sav historique anomalies . .. - Sav historique pression ....

5 - CHANGEMENT DE GAZ

10.1 Indicateur lumineux

16 - ANOMALIE : Aide au diagnostic

Une chaudière type [....EVO.VISIO...kW UPEC] doit impérativement être associée à un UPEC. L'ensemble est indissociable et constitue une "Chaudière Mixte". (A rem électrique d'une ligne dédiée doit être protégée par un disjoncteur différentiel 30mA associé à une protection contre les surintensités calibre 16A. Le sectionnement est réalisé par la prise bipolaire de l'appareil. - Avant toute intervention de maintenance ou de dépannage s'assurer que la chaudière est hors tension. - Toute personne intervenant sur les parties électriques doit-être habilitée. - Les opérations d'installation et d'entretien sont du ressort exclusif d'un technicien spécialisé, celui-ci est tenu de se conformer aux instructions du fabricant ainsi qu'aux normes et réglements en vigueur. - Pour tout remplacement de pièces, utilisez uniquement les pièces d'origine constructeur. - Lors d'une intervention, le technicien doit porter ses EPI (Equipement Individuel de Protection) : gants, lunettes, tapis, etc.

CHAUDIÈRE À TIRAGE NATUREL

+ Sortie du conduit de fumée Le conduit de fumée doit dépasser le faîtage du toit de 0,40 m minimum. Si une construction ou un obstacle est à moins de 8 m, il doit le dépasser d'au moins 0,40 m. + Amenée d'air frais à travers une paroi extérieure Le local contenant une chaudière à gaz à tirage naturel doit être pourvu d'une alimentation en air directe, de section libre minimum : 70 cm? pour une puissance de 25 et 30 kW. Î A) Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante. | + Base du conduit Elle doit être munie d'un “Té de raccordement” avec réceptacle visitable où d'un "Té de purge" | s’il y a un risque de condensation (conduit extérieur) = = Environnement O © 7” Attention, ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière. | me) © Attention, vérifier avant l'installation de l'appareil les dispositions relatives aux conditions | d'installation et puissances maximales autorisées. La chaudière doit être installée suivant les règles en vigueur : + Arrêté du 2 août 1977 et arrêtés modificatifs. « NF DTU 61.1 (P45-204) + NFC 15.100 Installations électriques basse tension + DTU 24.1 Raccordement des fumées + NFC 73.600 Installations électriques mise à la terre + Respecter le règlement de sécurité contre l'incendie et la panique dans les établissement recevant du public : - Prescriptions générales : Pour tous les appareils : - Articles GZ - Installations aux gaz combustibles et hydrocarbures. Ensuite suivant l'usage : - Articles GH- Chauffage, ventilation, réfrigération conditionnement d'air, production de vapeur et d'eau chaude sanitaire. - Articles GC - Installations des appareils de cuisson destinés à la restauration. - Prescriptions particulières pour chaque type d'établissements recevant du public (hôpitaux, magasins.) + Conformément au règlement (UE) N° 2009/125/CE de la Commission Européenne, cette chaudière à tirage naturel est conçue pour être raccordée uniquement à un conduit commun à plusieurs logements d'un bâtiment existant, qui évacue les résidus de combustion hors de la pièce où est installée la chaudière. Elle prélève l'air comburant directement dans la pièce et est équipée d'un coupe-tirage antirefouleur. En raison de la perte d'efficacité que cela entraînerait, l'utilisation de cette chaudière dans d'autres conditions ferait augmenter la consommation d'énergie et les coûts de fonctionnement, et doit donc être évitée. + Par application de l'article 25 de l'arrêté du 2 août 1977 modifié et de l'article 1 de l'arrêté modificatif du 5 février 1999 l'installateur est tenu d'établir des certificats de conformité approuvés par les ministres chargés de la construction et de la sécurité du gaz : - de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve. - de « modèle 4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur. Boue : || est indispensable d'effectuer un rinçage et un nettoyage de l'installation avant la mise en service de la chaudière surtout si l'installation est ancienne. Qualité de l'eau : Le PH de l'eau devra être compris entre 7 et 8,5. La teneur en chlorures ne devra pas excéder 50 mg/l Chauffage par le sol : Toute installation de plancher chauffant doit être protégée par un adéditif contre la corrosion, la formation de dépôts et la contamination bactérienne. Tartre : Si la chaudière est installée dans une région où l'eau est "dure" ou “très dure”, protéger le circuit sanitaire des chaudières à 2 services des effets néfastes du calcaire : polyphosphates ou adoucisseur à Résines + sel. Rappel : - Eau douce moins de 12° F - Eau dure de 13° à 24° F - Eau très dure Plus de 25° F

24°F 10 grammes de calcaire par mŸ d'eau 240 grammes de calcaire par m$ d'eau [A] Attention, un adoucisseur doit être régulièrement vérifié. Il est indispensable pour la santé des utilisateurs et la durée de vie des | appareils de maintenir les paramètres physicochimiques à des valeurs minimum : TH > 8° F- PH > 7,5- Chlorures < 50mg/l

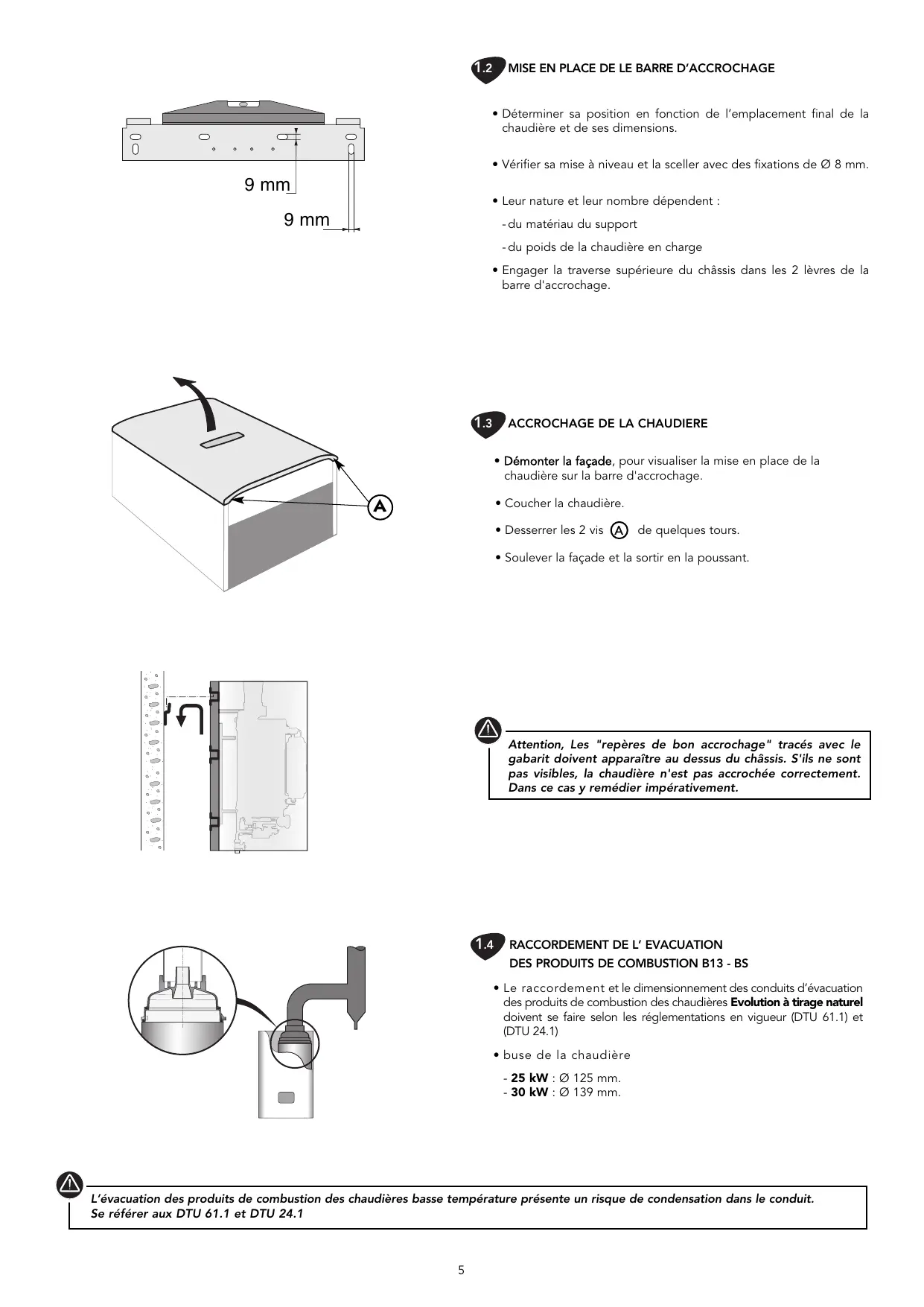

Sd: (12 DES EN PLACE DE LE BARRE D'ACCROCHAGE + Déterminer sa position en fonction de l'emplacement final de la chaudière et de ses dimensions. + Vérifier sa mise à niveau et la sceller avec des fixations de G 8 mm. + Leur nature et leur nombre dépendent : -du matériau du support -du poids de la chaudière en charge + Engager la traverse supérieure du châssis dans les 2 lèvres de la barre d'accrochage. accro DE LA CHAUDIERE + Démonter la façade, pour visualiser la mise en place de la chaudière sur la barre d'accrochage. + Coucher la chaudière + Desserrer les 2 vis (A) de quelques tours. + Soulever la façade et la sortir en la poussant. (A) Attention, Les “repères de bon accrochage" tracés avec le gabarit doivent apparaître au dessus du châssis. S'ils ne sont pas visibles, la chaudière n'est pas accrochée correctement. Dans ce cas y remédier impérativement.

® RACCORDEMENT DE L' EVACUATION

+ Le raccordement etle dimensionnement des conduits d'évacuation des produits de combustion des chaudières Evolution à tirage naturel doivent se faire selon les réglementations en vigueur (DTU 61.1) et (DTU 24.1) + buse de la chaudière - 25 kW : © 125 mm. - 30 kW : © 139 mm. L'évacuation des produits de combustion des chaudières basse température présente un risque de condensation dans le conduit. Se référer aux DTU 61.1 et DTU 24.1

pour HYDROMOTRIX, HYDROCONFORT Accessoires fournis + Vanne Départ . M20x27-3/4" + Vanne Retour ... M20x27-3/4" + Robinet Gaz ................. M20x27-3/4" + Tube ou flexible de remplissage * + RTA* + Régulateur de débit* + Disconnecteur + vanne de remplissage*

• Sauf pour modèles EVO VISIO UPEC.

HYDROMOTRIX 25/30kW HYDROCONFORT 25kW Attention! monter impérativement le régulateur de débit (À) dans le logement prévu dans le RTA.

Attention! monter impérativement le réducteur de débit (R) dans le logement prévu dans le RTA. Raccorder impérativement un groupe de sécurité 7 bars (non fourni) sur le réseau d'alimentation d'eau froide sani- taire du ballon Inox. Aucun organe d'arrêt ou clapet antire- tour ne doit être installé entre le groupe de sécurité et le le raccordement du ballon. Retour ECS Es Départ Départ P 22 circuit Rejour aime circuit G -option

• option Départ gène circuit* 1 circuit principal et Gaz K ; Le fau circuit

pour PRESTIGE Evolution

Le tube repère ® est fourni de série avec la chaudière Prestige Evolution, il doit être utilisé pour le montage d'un Upec (Voir notice Upec Sol Condensation/Evolution).

• Sauf pour modèles EVO VISIO UPEC.

J 8 ** Seulement pour modèles EVO VISIO UPEC. + Départ - _ ml: (2ère circuit) © —*= Retour - -+ ï (2ère circuit) | REMPLISSAGE :

6 - GAZ 25 KW_ _____

+ Le système de remplissage est incorporé à | l'UPEC. (voir notice UPEC) 25/30 KW (625) Ts"

 Le circuit électrique de la chaudière est sous tension dès que la prise est raccordée et quelque soit la position du bouton "marche / arrêt”. 1:30 | # o PARAMETRAGE DES SWITCHS A) La chaudière est livrée dans une situation “installation”. M49C 1,4 bar nou 1 Me no Elle ne pourra pas fonctionner tant que le circuit de chauffage PS ne sera pas plein et sous pression. 4 REMPLISSAGE © Pour lire la valeur de la pression durant le remplissage, la prise de la chaudière doit être branchée et le bouton de commande avec le témoin lumineux allumé vert. ({) L'écran du tableau de bord s'allume et l'indicateur de pression numérique s'affiche. (switch 8 à droite) A) Attention, à chaque mise sous tension dans le mode "installation" la chaudière réalise un autocontrôle d'une durée de 90 secondes. 1,4 bar es CHAUDIÈRE HYDROMOTRIX : ouvrir les deux vannes E et F de part et d'autre du disconnecteur. sn CHAUDIÈRE PRESTIGE : ouvrir le ou les robinets de remplissage de 00000 % l'installation ou se reporter à la notice de l'UPEC. meurt © © Un purgeur manuel M situé sur la soupape permet d'accélérer le dégazage Placer le tube dans un récipient profond afin d'éviter toute projection vers un organe électrique. Remplir l'installation en vérifiant le niveau de pression de l'installation sur l'indicateur numérique.

© Fermer les vannes de remplissage. © Purger l'installation. © Procéder à un appoint d'eau et une nouvelle purge si nécessaire. 6 La pression normale de fonctionnement se situe entre [___1:2 Bar et 1.5 Bar. (::Q VERIFIER LES ETANCHEITES DES CIRCUITS GAZ ET EAU 45°C à C4 MARCHE NORMALE REGLAGE MANUEL Pad ur © Annuler le mode «installation» et passer en mode «marche normale». Basculer le switch 8 vers la gauche à l'aide d'un stylo ou de l'ergot de la trappe. © La température de la zone 1 (Z1) s'affiche et correspond au réseau de chauffage principal. @ Fixer la consigne de température de départ chauffage souhaitée en appuyant sur la touche WE où du tableau de bord (réglage de 5°C en 5°C) Votre sélection faite, cette température sera maintenue en permanence. © Adapter éventuellement la vitesse du circulateur par le bouton intégré à son boîtier (Privilégier les vitesses les plus basses) L'heure et la date s'affichent et sont mises à jour automatiquement. DRE RERMES la chaudière effectue un auto contrôle qui peut durer jusqu'à 2 minutes. Ensuite l'appareil entame son mode normal de fonctionnement et le brûleur s'allume. Lors d'une première tentative d'allumage, une anomalie «Sécurité Brâleur» peut s'afficher à cause d'une purge gaz insuffisante.Relancer le cycle d'allumage plusieurs fois si nécessaire en appuyant sur à touche « OK ». eu i dico wo ñ © SECURITE BRULEUR AVERTISSEMENT: Avant de procéder à l'allumage du brûleur,

à @ Le RTA est préréglé pour une température de sortie maximale comprise entre 45 et 50°C, point idéal de fonctionnement pour le meilleur rapport confort d'utilisation et économie d'énergie. © Avant de modifier son réglage, vérifier la présence du régulateur de débit sinon :

2) Mettre la chaudière en position “max”

b)_ Laisser couler l'eau chaude jusqu'à l'allumage du brûleur d Avec une clé plate de 13, modifier le réglage : - Sens horaire, diminue la température. - Sens inverse, augmente la température. h ‘ A) Attention, ce réglage est très sensible, agir par petite rotation (1/10 Clé plate de 13 | de tour) toutes les 20 secondes.

SIMPLE , EFFICACE, PERFORMANT

ECO RADIO SYSTEM VISiC'est conçu pour que le professionnel apporte à son client un service personnalisé de chauffage efficace, économe et performant. La bonne configuration du concept ECO RADIO SYSTEM Visio'qui en est la clef, repose sur une méthode simple et intuitive

1) Création des circuits de chauffage. Il peut y en avoir 1, 2 ou 3.

2) Paramétrage de chacun des circuits.

+ Choix du mode de régulation - Type d'émetteurs (radiateurs ou plancher chauffant) - température ambiante. - température extérieure seule. - température extérieure avec compensation d'ambiance. - valeurs limites + Liaison radio ® sue oi D'origine, ECO RADIO SYSTEM Visi0'est paramétré pour les circuits les plus courants et le plus souvent aucune modification ne sera nécessaire. Mise en service rapide : se reporter directement page 11.

INITIALISER ECO RADIO SYSTEM Vis10° MENU UTILISATEUR 13 : 30 RE. —— Vacances —=1L, Date Heure Eco Eau Chaude Eté / Hiver Auto ice À Voir Mise à l'heure : Notice d'Utilisation L__> Language Choix des séquences Contraste MENU PROFESSIONNEL : Mise en service 13 : 30 Radio CRE s _—_— L_> Régulation Chauffage. L_ Puissance (inactif) Tester la communication radio Effacer un appareil radio Remplacer un appareil radio Ajouter un circuit de chauffage Modifier un circuit de chauffage Effacer un circuit de chauffage Date d'entretien Contact Externe Afficher la date d'entretien Action spécifique par contact sec Chaufferie : (selon pays et version) Partenaires MENU PROFESSIONNEL : Fonctions avancées —— Ajouter un partenaire Effacer un partenaire 13 : 30 ——— Info UE pi Réglages PL? Ë 9 € Test Régulation chauffage Arrêt chauffage L— Température Eau Chaude Sanitaire —— Heure Autocontrôle =——————- Valeurs Usine Test Vanne 4 voies Historique Anomalies Historique Pression

Un circuit avec une Sonde Extérieure Avec ou Sans influence d'Ambiance “(y L2Bed 101) sind MO J2uuuon2212s ‘€ 2U0Z .AN2112 UN 123n0fY, JOP UO Is ‘2peJS 22 Y ‘(912Bed 10) oipeu 3521 Un 8 12p2201d ‘21n21123x3 2puOS e] 32 ‘auejquy,p 231123eS 21 12X4 NO quauia2eduu2 IOU2 11048 521dÿ TIX

2“" Circuit Chauffage Direct avec Circulateur (Zone 2)

(= 30 E 490T 555T 385T volution Injecteur propane @ Le changement de gaz doit être réalisé par un professionnel. A) Attention, vérifier lors du remontage de l'injecteur, la Les chaudières sont transformables en Gaz Naturel H (Lacq), Gaz naturel L (Groningue) et Propane. Cette opération est simplifiée par le seul remplacement de l'injecteur gaz. La chaudière est livrée pour utilisation au Gaz Naturel H. © Pour utilisation au Gaz Propane, l'injecteur est attaché par un collier au manostat différentiel. © Pour utilisation au Gaz Naturel L (Groningue) demander l'injecteur spécifique à votre revendeur. © Fermer le robinet gaz et débrancher l'alimentation électrique. © Démonter la plaque inférieure du carénage pour accéder facilement à l'injecteur. © Desserrer l'écrou au dessus du robinet gez, afin de donner de la souplesse à l'ensemble gaz. © Démonter la bride F du brûleur en dévissant les quatre vis V, puis libérer l'injecteur D pour mettre l'injecteur approprié. © Ne pas enlever le diffuseur associé à l'injecteur. présence du joint torique.

Bruits d'air: Purger la chaudière et les radiateurs. Bruits d'eau : Réduire la vitesse du circulateur. Mitigeurs thermostatiques : Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que d'éventuels entartrages prématurés, il est indispensable d'équiper les mitigeurs de clapets anti-retour sur l'eau froide et l'eau chaude © Marche en thermosiphon : Lorsque la chaudière est posée à un niveau inférieur à celui du réseau de chauffage, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière y compris sur le 2ème circuit s'il existe. Il empêchera la circulation naturelle du fluide par différence de densité.

CHAUDIÈRE À SERPENTIN

© Coup de bélier : Il est fréquent que les robinets sanitaires à fermeture rapide engendrent des coups de bélier. Solutions : Ceux-ci peuvent éventuellement se répercuter dans la chaudière. Le coup de bélier est généralement lié à une alimentation d'eau d'un diamètre trop faible et une pression trop forte qui entraînent des vitesses élevées génératrices du coup de bélier. Poser un réducteur de pression réglable à membrane. Poser un anti bélier à menbrane. © Expansion dans le circuit sanitaire : Afin d'éviter toute élévation trop importante de la pression liée à l'expansion dans le circuit sanitaire, il est indispensable de prévoir un groupe de sécurité (ou une soupape)taré à 7 bar si l'alimentation eau froide de la chaudière intègre un clapet antiretour ou un réducteur de pression: L'écoulement du groupe ou de la soupape doit être raccordé à une mise à l'air libre Un vase d'expansion « spécial sanitaire » de faible capacité (0,5 1) peut compléter ce dispositif limitant ainsi l'écoulement d'eau froide.

© Retirer le bouchon de vidange A. A © Vidanger la chaudière en dévissant l'écrou B. 8 5 © Ouvrir le purgeur manuel.

8 - PROTECTION CONTRE LE GEL

© Vidanger totalement l'installation de chauffage et la chaudière ou les protéger par un antigel chauffage © Vidanger totalement le circuit d'eau sanitaire dans tous les cas. [A] Attention, la protection par un antigel chauffage ne protège pas le circuit sanitaire.

9 - ENTRETIEN DE LA CHAUDIÈRE

© Selon le décret n°2009-649 du 9 Juin 2009 relatif à l'entretien annuel des chaudières dont la puissance nominale est comprise entre 4 et 400kW: - Les chaudières alimentées par des combustibles gazeux, liquides ou solides doivent faire l'objet d'un entretien annuel. - Cet entretien est réalisé à l'initiative de l'occupant. - Il doit être éffectué chaque année par une personne remplissant les conditions de qualification professionnelle.

10 - COURBES DE PRESSION DISPONIBLE AUX BORNES DE LA CHAUDIERE

Pression proportionnelle Vitesses constantes (réglage à privilégier) 8 (usages spéciaux) ® INDICATEUR LUMINEUX L'indicateur à led autour du sélecteur indique l'état de fonctionnement ou une anomalie. ETEINT Pas d'alimentation électrique ou boîtier électronique en panne VERT Le circulateur fonctionne Fonctionnement anormal : - Tension d'alimentation < 160 V ou > 280 V CLIGNOTANT - Température du moteur trop élevée VERT/ROUGE | Le circulateur fonctionnera à nouveau après l'anomalie résolue lorsque les conditions seront redevenues normales. CLIGNOTANT : PS h ROUGE Le circulateur est définitivement hors service.

HYDROCONFORT. mt me |ronemx| mecs EMOiUnEN 80L | 120L Catégorie 1 2Esi 3P Dispositif de chauffage mixte OUI Puissance thermique nominale Prated| kw 25 30 25 30 25 25 À pusance thermique nominale et en régime haute | b kw 25 30 2 30 25 25 Puissance utile u — DEDSDOGERE thermique nominale eten régime) _ 2 eo _ _ _ _ Efficacité énergétique produit combiné n % 83 83 83 83 83 83 Efficacité énergétique saisonnière pour le chauffage des locaux ns % 80 80 80 80 80 80 À pusance thermique nominale et en régime haute | % ass | gaa | ass | 00 | 855 | ass Rendement utile u — DEDSDOGERE thermique nominale eten régime) nm es Îles | 0 | © | &s | cs Débit d'air m3/h 32 42 32 42 32 32 Débit gaz Lacq G20 (20mbar) m3/h | 278 | 338 | 278 | 338 | 278 | 278 Débit gaz Groningue G25 (25mbar) m3/h 3,234 3,94 3,234 3,94 3,234 3,234 Débit gaz Propane G31 (37mbar) kg/h | 2042 | 2,49 | 2042 | 249 | 2042 | 2042 Température Maxi chauffage °C E Pression Maxi chauffage PMS | bar 3 Capacité Vase L 1 12 18 18 12 12 “Installation 135 150 220 220 150 150 Débit ECS D 30K mn 12,5 14 12,5 14 20 24 Pression Maxi ECS PMW bar 10** Profil de soutirage déclaré XL XL XL XL XL XXL Chaudière Mixte | Consommation journalière d'électricité Qelec | kWh 0,141 | 0,168 | 0,141 | 0168 | 0,161 | 0,193 sans UPEC Efficacité énergétique pour le chauffage de l'eau Nu % 76 75 76 75 74 70 Consommation journalière de combustible fuel kWh 26,640 | 28,363 | 26,640 | 28,363 27,251 34,758 Profil de soutirage déclaré XL XL Chaudière Mixte | Consommation journalière d'électricité Qelec | kWh 0,161 0,161 avec UPEC 80L Efficacité énergétique pour le chauffage de l'eau Nu % 74 74 Consommation journalière de combustible Quer | KWh | 27,251 27,251 Profil de soutirage déclaré XXL XXL XXL XXL Chaudière Mixte | Consommation journalière d'électricité Qclec | kWh 0,192 | 0,185 | 0192 | 0,185 avec UPEC 120L Efficacité énergétique pour le chauffage de l'eau Nwh % 70 70 70 70 Consommation journalière de combustible Qjuet | kWh 34,480 | 34,81 | 34,480 | 34,81 Alimentation électrique v 230 Fréquence électrique Hz 50 Puissance électrique w 114 | 125 | 114 | 125 | 114 | 114 Catégorie de surtension il Classification électrique IP2X 1P2X4D IPX1 IPX1 1P2X IP2X À pleine charge elmax kW 0,063 0,073 0,063 0,073 0,063 0,063 ae aire À charge partielle elmin | kW 0,028 | 0029 | 0028 | 002 | 0028 | 0,028 En mode veille Ps kW 0,004 0,004 0,004 0,004 0,004 0,004 Pertes thermiques en régime stabilisé Petby kW 0,110 0,104 0,110 0,104 0,110 0,110 Emissions d'oxydes d'azote / PCS NOx | mg/kWh 51 54 51 54 51 51 Protection intégrée 1x Fusible 5x20 F3,15A 250V 1 x Fusible 5x20 T4A 250V Degré de pollution 2 Altitude maxi 2000 mètres

• Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations. **7 bar pour chaudière mixte avec UPEC

Tableau de bord Interrupteur marche / arrêt

Carte électronique SR C] d Manostat d'air

g Moteur de ventilateur Transformateur = d'allumage = = Sonde = départ Ke -fib[Sonde corps de chauffe Capteur de pression d'eau Dispositif de contrôle de l'évacuation des produits de la combustion {seulement sur modeles”trage naturel") ———<E == Sonde ou sanitaire

1 - Silencieux d'admission

6 - Vanne d'isolement départ chauffage

7 - Vanne d'isolement retour chauffage

10 - Vase d'expansion

11 - Corps de chauffe

13 - Purgeur automatique

14 - Raccord départ 2ème circuit, (Kit en option)

15 _- Moteur vanne de régulation

16 - Satellite de communication

18 - Raccord retour 2ème circuit, (Kit en option)

19 - Moteur ventilateur

1 - Silencieux d'admission

6 - Vanne d'isolement retour chauffage

7 - Vanne d'isolement départ chauffage

10 - Vase d'expansion

11 - Corps de chauffe

13 - Purgeur automatique

14 - Raccord départ 2ème circuit, (Kit en option)

45 - Moteur vanne de régulation

16 - Satellite de communication

18 - Raccord retour 2ème circuit, (Kit en option)

19 - Moteur ventilateur

24 - Flexible de remplissage

1 - Silencieux d'admission

6 - Vanne d'isolement départ chauffage

7 - Vanne d'isolement retour chauffage

10 - Vase d'expansion

11 - Corps de chauffe

13 - Purgeur automatique

14 - Raccord départ 2ème circuit (Kit en option)

15 - Moteur vanne de régulation

16 - Satellite de communication

18 - Raccord retour 2ème circuit (Kit en option)

19 - Moteur ventilateur

6 - ANOMALIE : Aide au diagnostic

e Voir carte de garantie livrée avec l'appareil.

FRISQUET FRISQUET S.A. 20, rue Branly ZI Beauval 77109 MEAUX Cedex Tel: 01 60 09 91 00 Fax: 01 60 25 38 50 FRISQUET S.A. se réserve le droit de modifier à tout moment, sans préavis, les caractéristiques données dans ses catalogues, dépliants et tarifs Réf. 310704_07
