HYDROMOTRIX - HYDROCONFORT - PRESTIGE CONDENSATION - Chaudière à gaz FRISQUET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à gaz à condensation
Marque	FRISQUET
Modèles compatibles	HYDROMOTRIX, HYDROCONFORT (20/80, 20/120), PRESTIGE CONDENSATION
Puissance thermique nominale	20 kW
Efficacité énergétique saisonnière	91%
Alimentation électrique	230 V – 50 Hz – 120 W
Pression maximale chauffage	3 bars
Pression maximale ECS	10 bars (7 bars avec UPEC)
Capacité vase d'expansion	12 L (selon modèle)
Débit ECS à 30 K	18,5 L/min (HYDROMOTRIX) ; 20 L/min (HYDROCONFORT 80L) ; 24 L/min (HYDROCONFORT 120L)
Poids	74 kg (HYDROMOTRIX) ; 177 kg (HYDROCONFORT 20/80) ; 230 kg (HYDROCONFORT 20/120)
Catégorie gaz	II 2Esi 3P (G20, G25, G31)
Consommation gaz (G20)	2,18 m³/h
Régulation	ECO RADIO SYSTEM Visio (sans fil, jusqu'à 3 circuits)
Type de conduit	C13, C33, B23p, B33 (concentrique Ø60/100 ou Ø80/125)
Entretien	Annuel obligatoire selon décret 2009-649
Protection électrique	Disjoncteur différentiel 30 mA, fusible 3,15 A / 4 A
Sécurité	Groupe de sécurité 7 bars, disconnecteur, siphon condensats avec flotteur
Garantie	Voir carte de garantie fournie avec l'appareil

FOIRE AUX QUESTIONS - HYDROMOTRIX - HYDROCONFORT - PRESTIGE CONDENSATION FRISQUET

Comment mettre en service ma chaudière FRISQUET ?

Assurez-vous que le circuit de chauffage est plein et sous pression. Branchez la prise, l'écran s'allume. La chaudière effectue un autocontrôle de 90 secondes. Basculez le switch 8 à gauche pour passer en mode normal. Réglez la température de départ chauffage souhaitée avec les touches + ou -. Pour l'ECS, le RTA est préréglé entre 45 et 50°C.

Que faire si le brûleur ne s'allume pas ?

Lors d'une première mise en service, une anomalie 'Sécurité Brûleur' peut apparaître à cause d'une purge gaz insuffisante. Appuyez plusieurs fois sur la touche 'OK' pour relancer le cycle d'allumage. Vérifiez aussi que le robinet gaz est ouvert et l'alimentation électrique correcte.

Quelle doit être la pression de l'installation ?

La pression normale de fonctionnement se situe entre 1,2 bar et 1,5 bar. Elle s'affiche à l'écran numérique en mode installation. Si la pression est trop basse, effectuez un appoint via les vannes de remplissage.

Comment purger l'air du circuit ?

Ouvrez les vannes de remplissage, utilisez le purgeur manuel situé sur la soupape en plaçant un tube dans un récipient pour éviter les projections. Fermez les vannes après remplissage. Purgez également les radiateurs si nécessaire.

Comment régler la température de l'eau chaude sanitaire ?

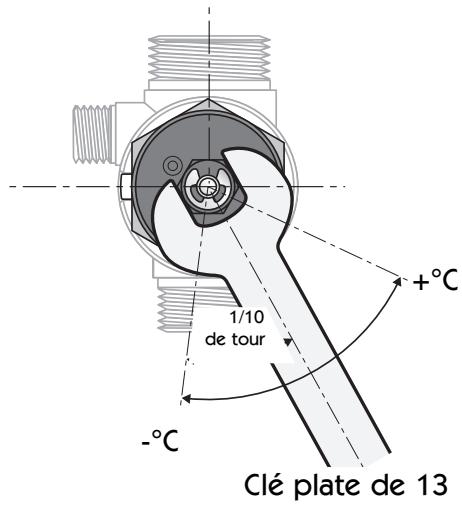

Le RTA (régulateur de débit) est préréglé pour une sortie entre 45 et 50°C. Pour modifier : mettez la chaudière en position 'max', laissez couler l'eau jusqu'à l'allumage du brûleur, puis tournez la vis du RTA avec une clé de 13 (sens horaire diminue, sens inverse augmente). Agissez par 1/10 de tour toutes les 20 secondes.

Que signifie le voyant rouge fixe sur le circulateur ?

Un voyant rouge fixe (LED 1 rouge + LED 3 jaune) indique un problème électrique. Vérifiez la tension d'alimentation. Si le circulateur est bloqué, débloquez-le par la vis centrale en façade du boîtier électrique.

Comment entretenir ma chaudière ?

L'entretien annuel est obligatoire (décret 2009-649). Il doit être réalisé par un professionnel qualifié. Cela inclut le nettoyage du corps de chauffe, la vérification des brûleurs, du siphon des condensats et des sécurités. Utilisez exclusivement des pièces d'origine.

Quel type de gaz utiliser ?

La chaudière est livrée pour gaz naturel H (G20). Elle est transformable en gaz naturel L (G25) ou propane (G31) en remplaçant l'injecteur gaz. Le changement doit être effectué par un professionnel.

Puis-je raccorder ma chaudière à un conduit existant ?

Oui, selon le type de conduit : C13 (horizontal concentrique) jusqu'à 4,70 m en Ø60/100, ou avec adaptateur Ø80/125 jusqu'à 12 m. Pour les conduits verticaux C33 ou B23p/B33, la longueur maximale est de 30 m en Ø80/125. Respectez impérativement les pentes descendantes de 3% vers la chaudière.

Comment vidanger la chaudière ?

Retirez le bouchon de vidange A, puis dévissez l'écrou B pour vidanger. Ouvrez le purgeur manuel pour faciliter l'écoulement. Protégez les parties électriques des projections. En cas de gel, vidangez également le circuit sanitaire.

MODE D'EMPLOI HYDROMOTRIX - HYDROCONFORT - PRESTIGE CONDENSATION FRISQUET

1.1 Elément dimensionnels 4
1.2 Implantation du terminal pour HYDROMOTRIX ou HYDROCONFORT a l'aide du gabarit de pose .5
a) Sortie arrriere 5
b) Sortie droite ou gauche 5
1.3 Accrochage de la chaudiere HYDROMOTRIX et HYDROCONFORT 5
1.4 Scellement du terminal pour HYDROMOTRIX, HYDROCONFORT et PRESTIGE 6
1.5 Raccordement des accessoires hydraulique et gaz pour HYDROMOTRIX 6
1.6 Raccordement des accessoires hydraulique et gaz pour HYDROCONFORT 6
1.7 Raccordement des accessoires hydraulique et gaz pour PRESTIGE 7
1.8 Montage du disconnecteur sur PRESTIGE 7
1.9 Montage et raccordement du siphon des condensats sur la chaudiere 7
1.10 Raccordement du circuit electrique 7

2-MISE EN SERVICE 8

2.1 Paramétrage des switches 8
2.2 Remplissage 8
2.3 Vérifier les étanchéités des circuits gaz et eau 8
2.4 Marchenormale 8
2.5 Eau chaude sanitaire 9

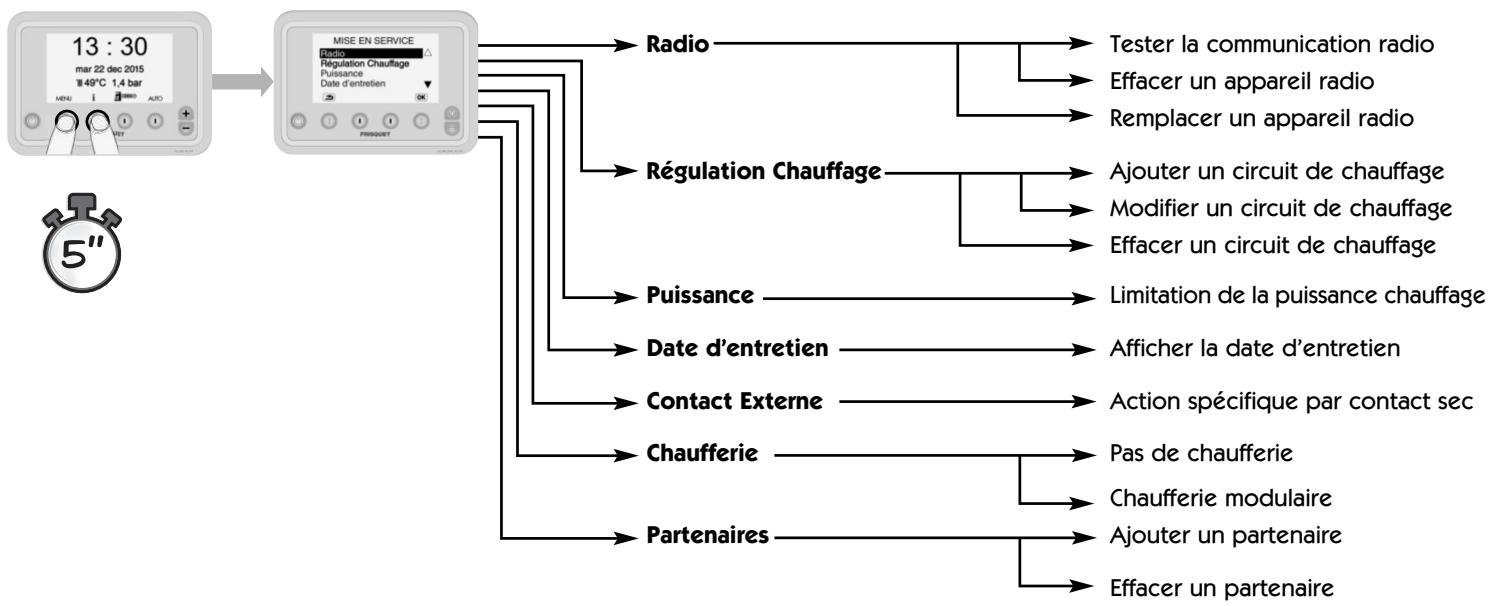

3 - INITIALISATION ECO RADIO SYSTEM Visio 10

3.1 - 1 circuit avec un satellite d'ambiance 11

• 1 circuit avec une sonde extérieure avec ou sans influence d'ambiance 12
• 2^eme circuit commande directe d'un circulator (Zone 2) 13

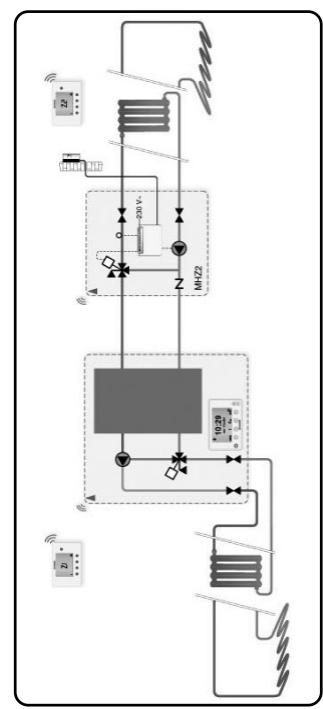

• 2^éme ou 3^éme circuit chauffage avec module(s) hydraulique(s) Zone ou 3 14

3.2 Modifier (contrôler) les paramètres d'un circuit 15
3.3 Effacer un circuit existant 15

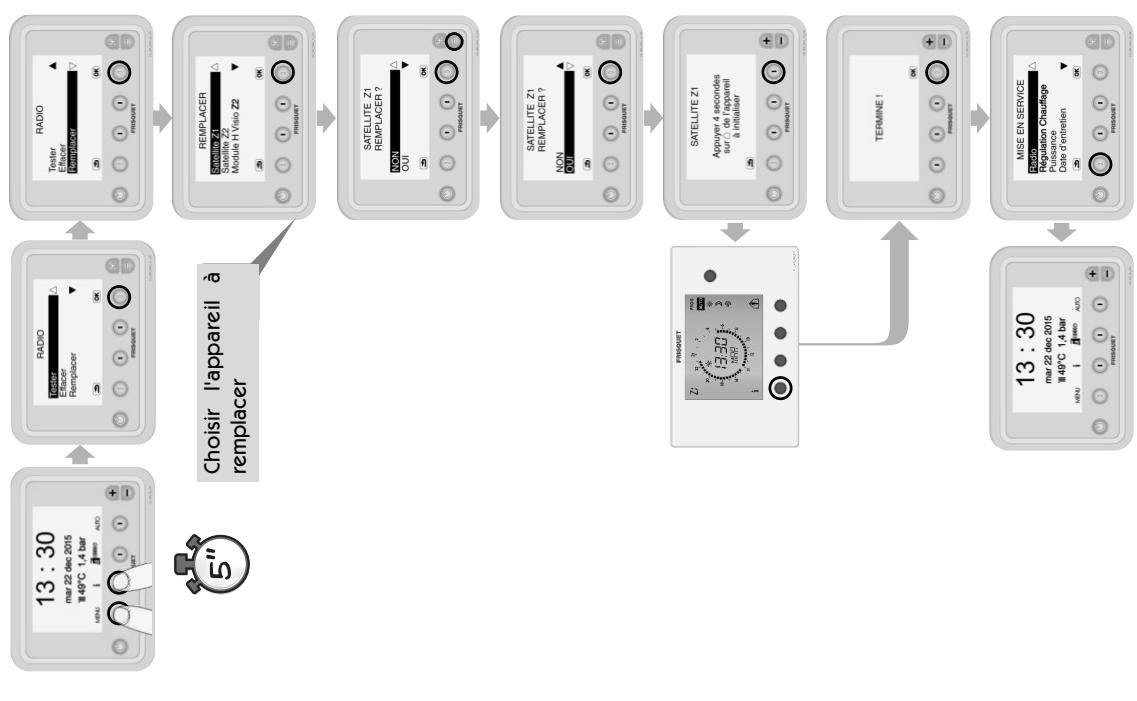

3.4 Radio

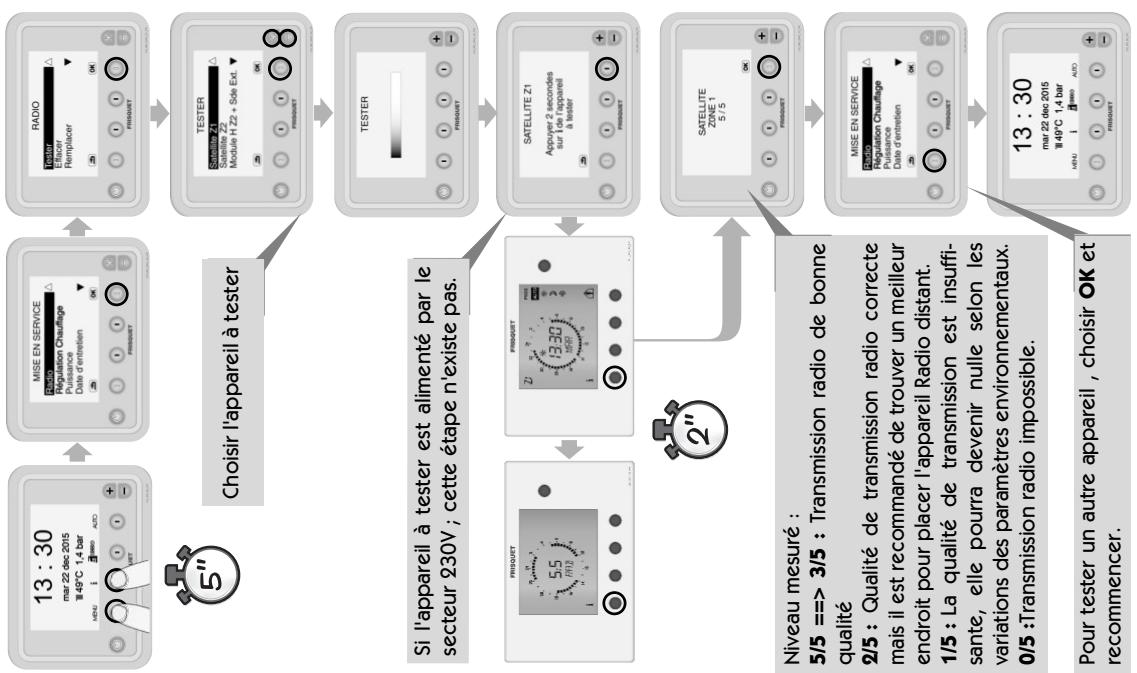

• Radio tester : 16

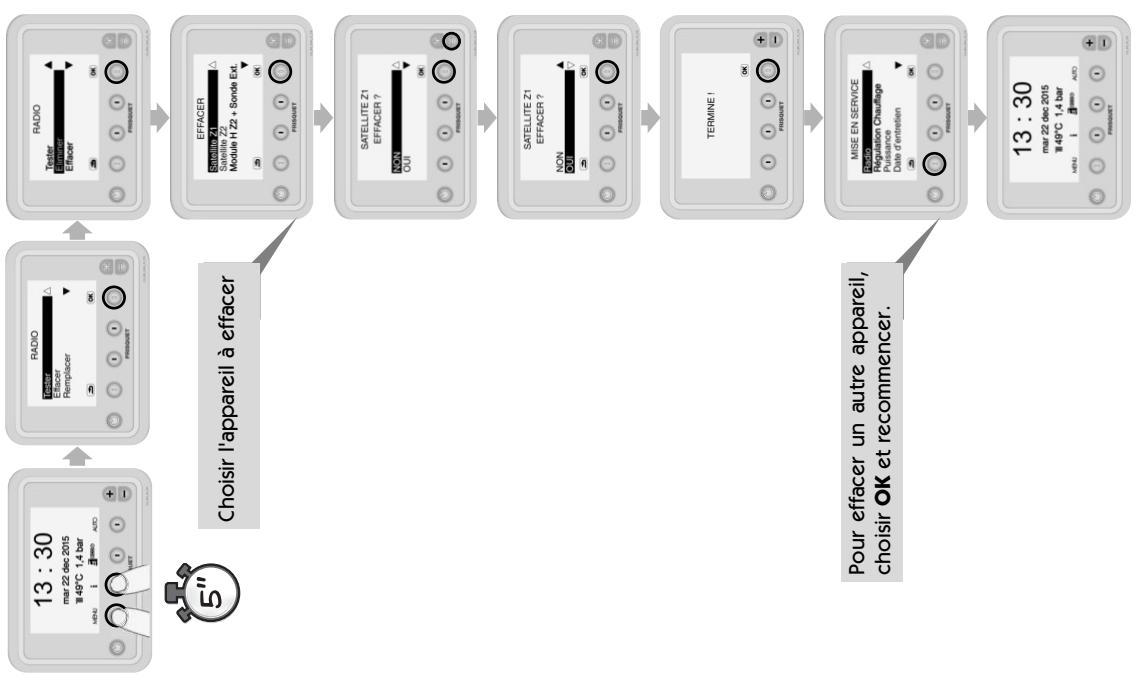

• Radio effacer 16
• Radio replacer 16

3.5 Limitation de la puissance 17
3.6 Avertissement Date Entretien 17

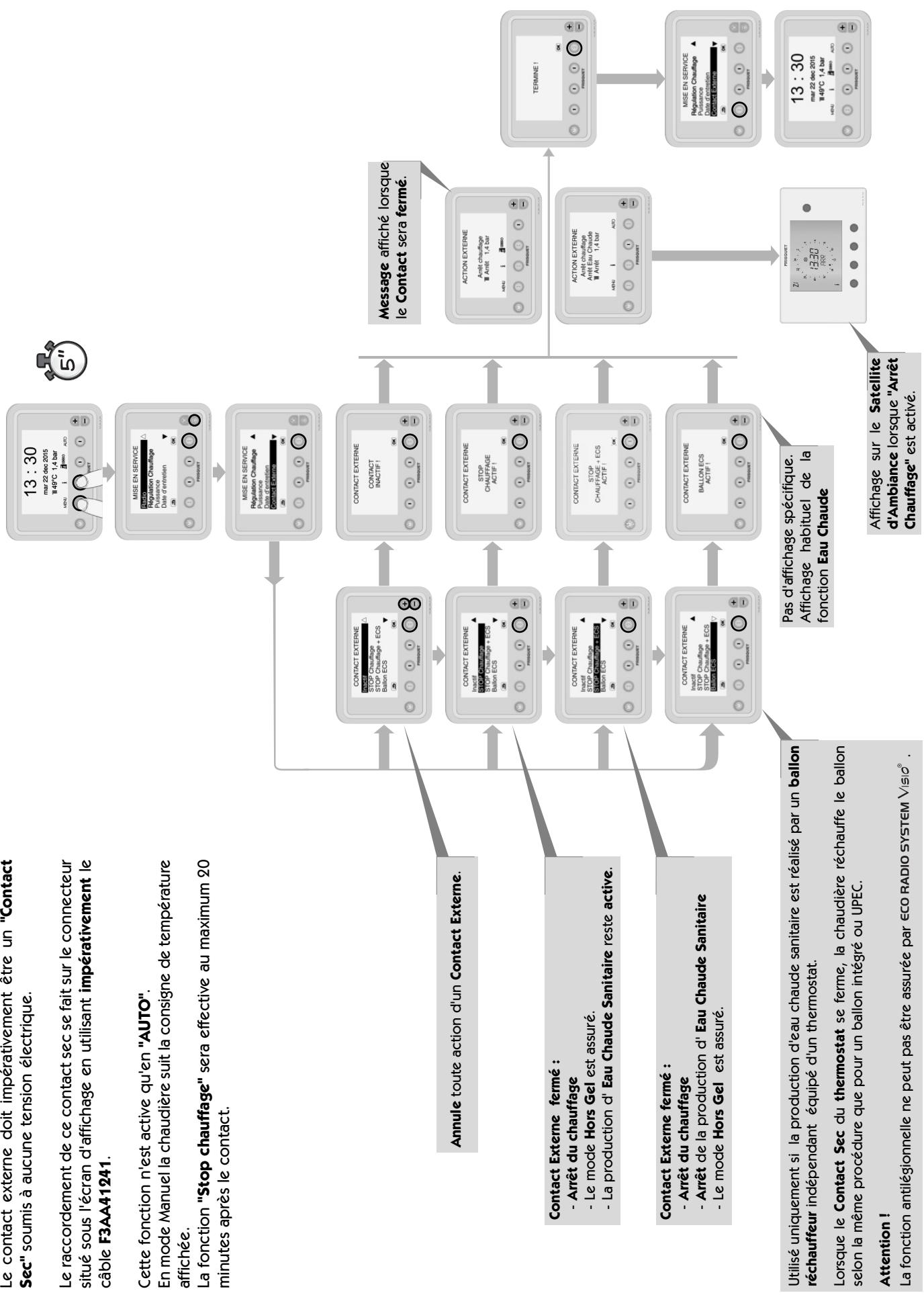

3.7 Contact Externe 18

• Chauffage hors gel
• Arrêt ECS + Chauffage Hors gel

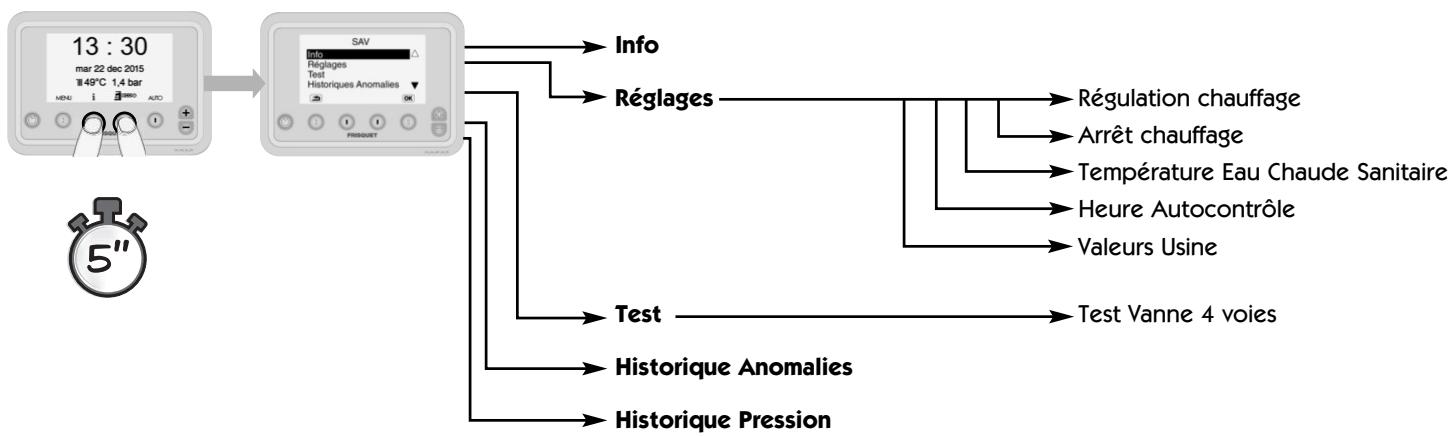

3.8 Fonctions avances

-Infos 19
-Inertie 19
- Arrêtchauffage 19
-Bouclage ECS 20
- Autocontrôle 20
- Valeurs Usine 20
- Test vanne 4 voies 21

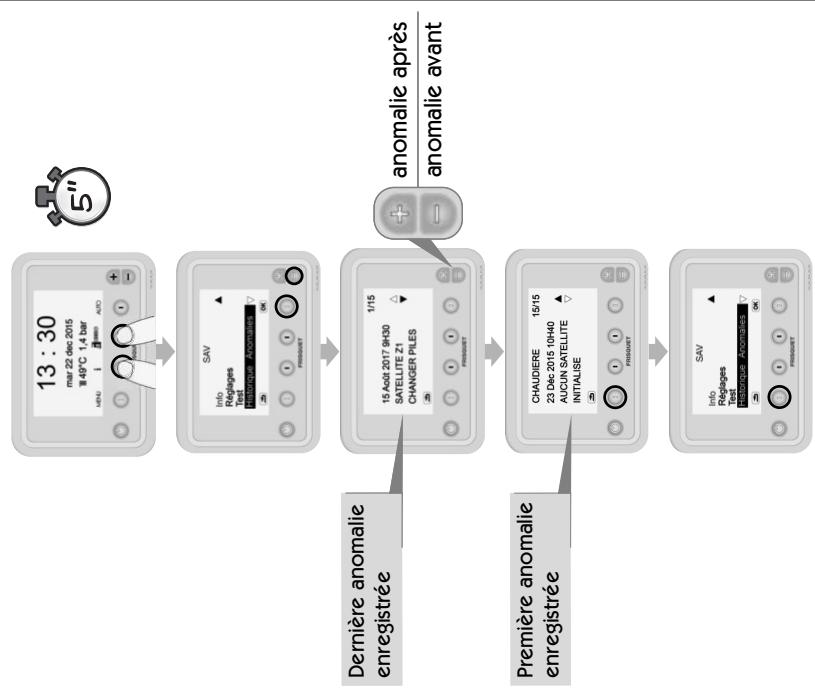

- Sav historique anomalies 21

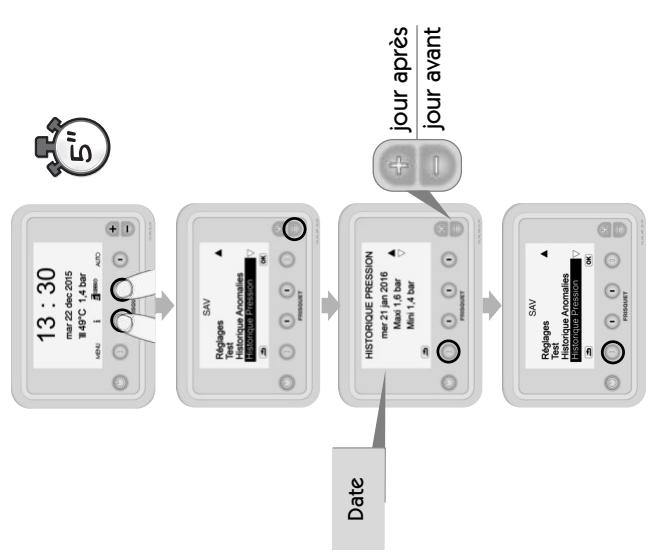

- Sav historique pression 21

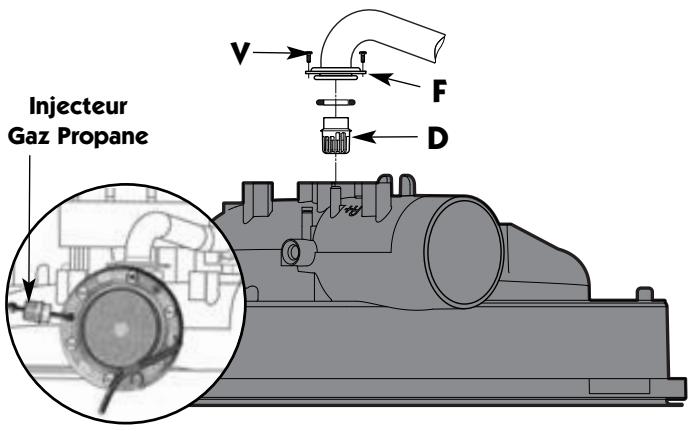

4-CHANGEMENT DE GAZ 22

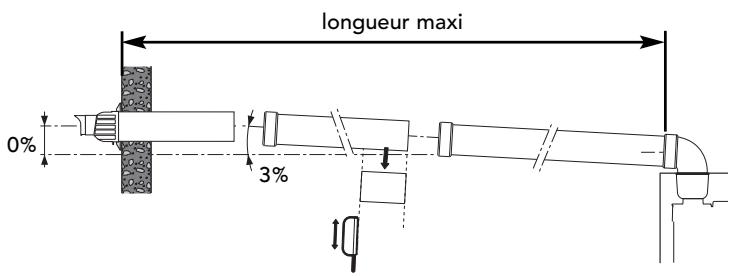

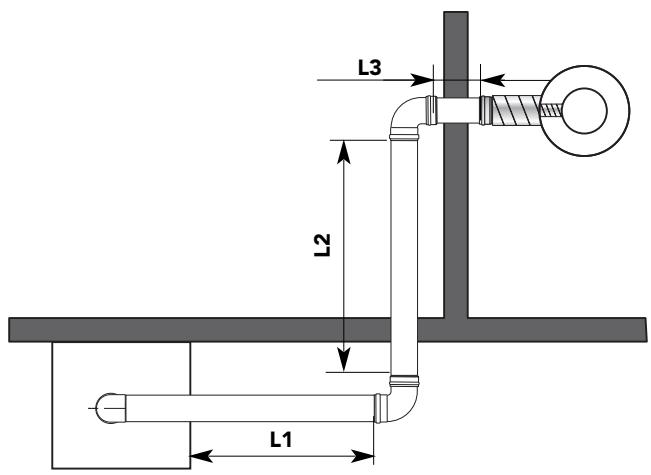

5 - RACCORDEMENT DES CONDUITS 22

5.1 Conduit C13 23
5.2 Conduit C33 23

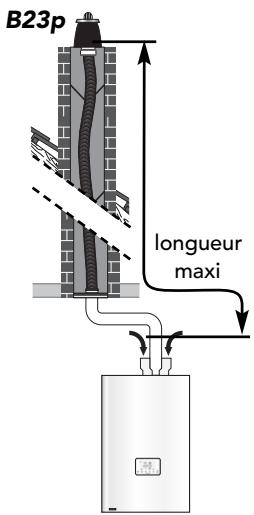

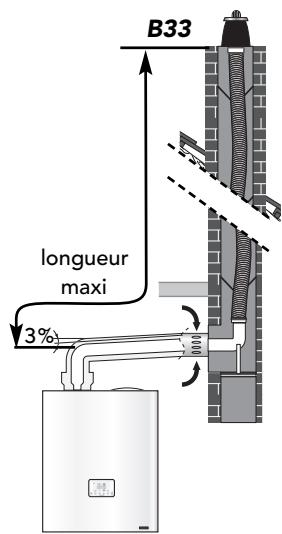

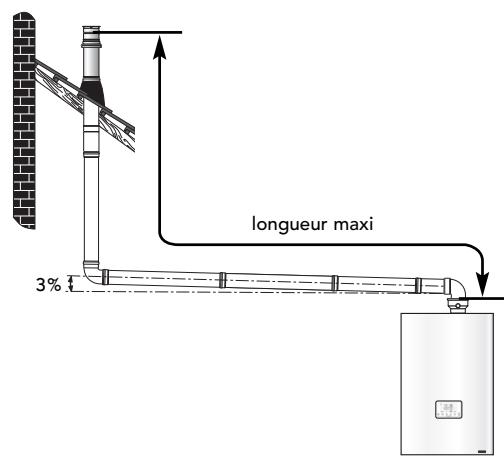

5.3 Conduits B23p et B33 23
5.4 Conduits C43p et C43 24

6 -VIDANGE DE LA CHAUDIERE 24
7 - QUELQUES CONSEILS 25
8 - PROTECTION CONTRE LE GEL 25
9-ENTRETIEN DE LA CHAUDIÈRE 25

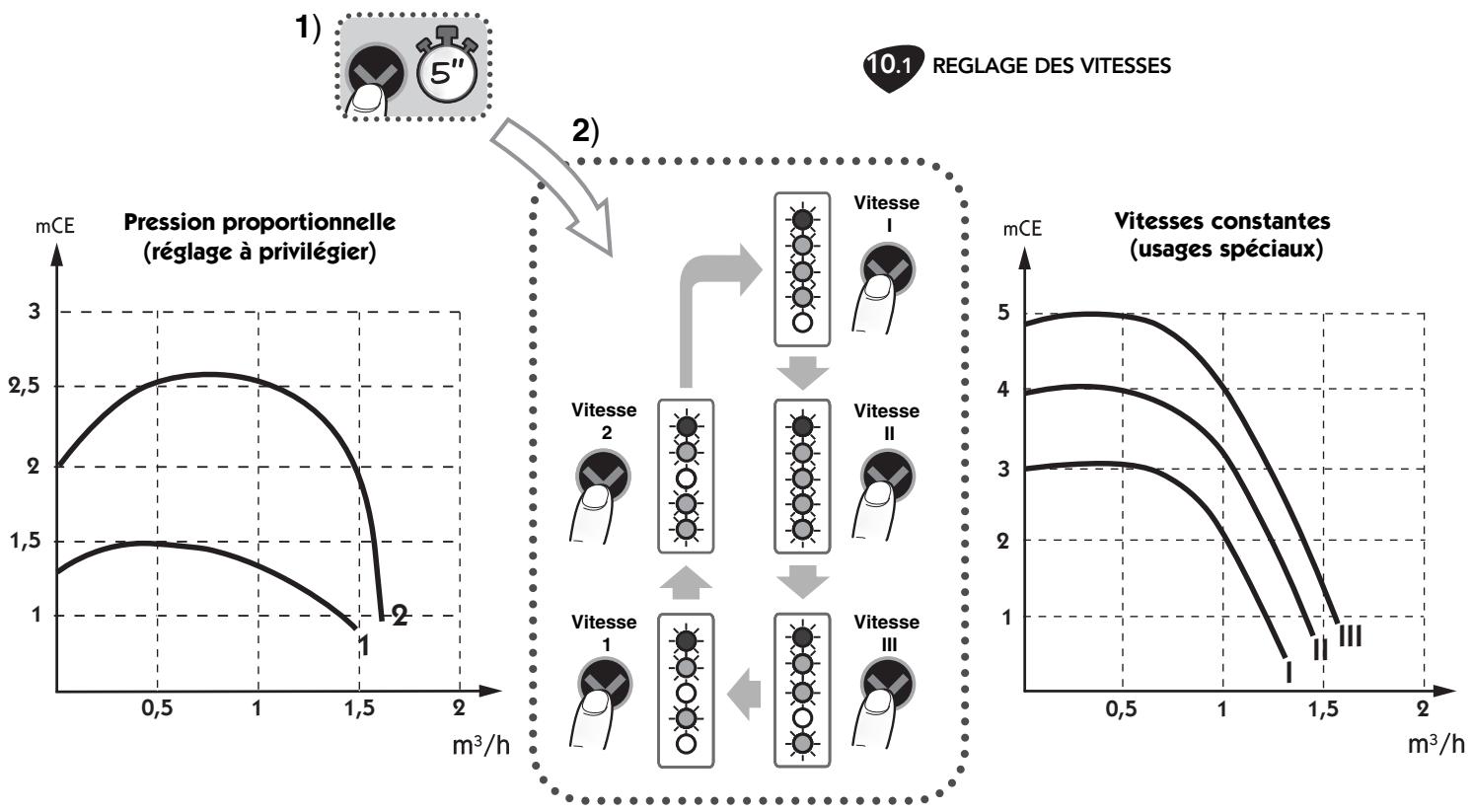

10-COURBES DE PRESSION DISPONIBLE AUX BORNES DE LA CHAUDIÈRE 25

10.1 Réglage des vitesses 25
10.2 Indicateur lumineux 25

11-CARACTERISTIQUES TECHNIQUES 26
12 - SCHEMA ÉLECTRIQUE PRESTIGE 27

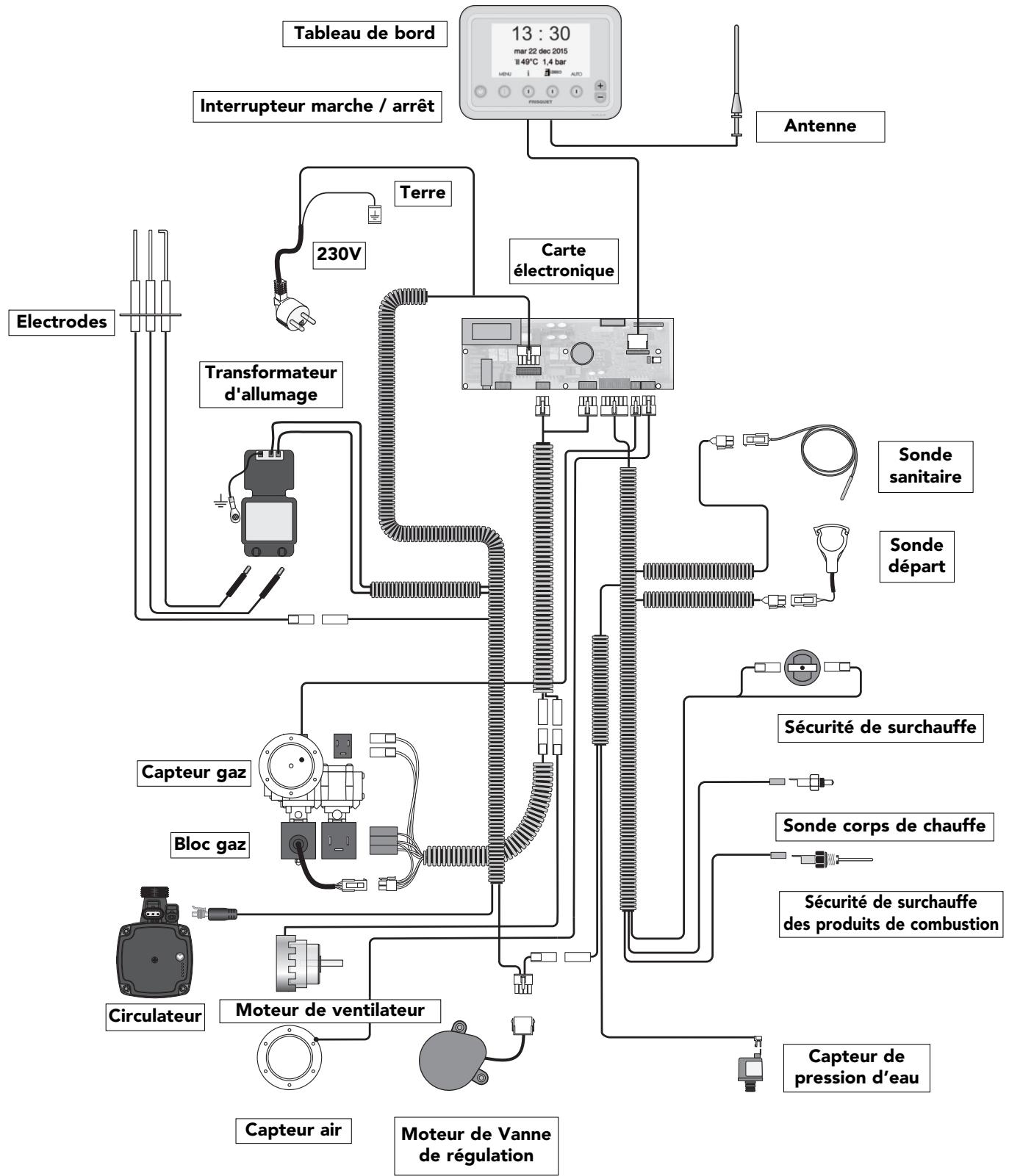

13 - SCHEMA ÉLECTRIQUE HYDROMOTRIX ET HYDROCONFORT 28

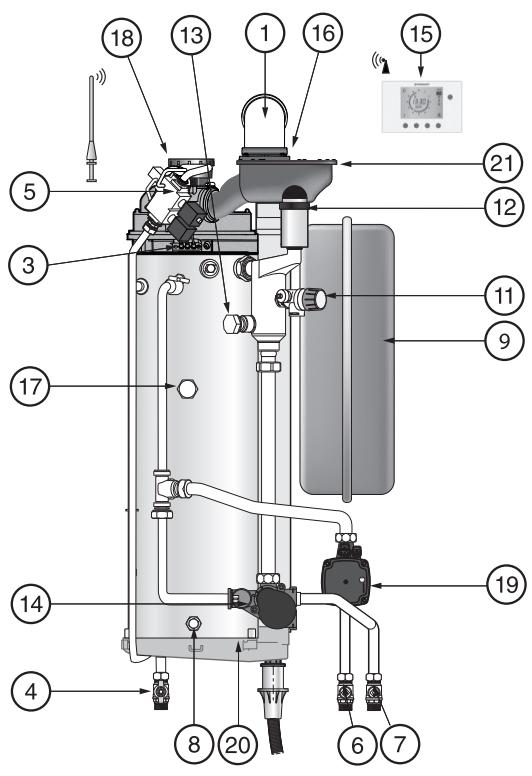

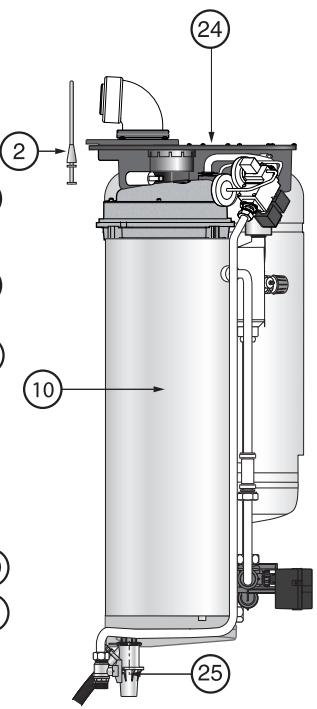

14 - NOMENCLATURE HYDROMOTRIX ET HYDROCONFORT 29
15 - NOMENCLATURE PRESTIGE 30
16 - ANOMALIES 31
17 - GARANTIE 32

L'alimentation electrique d'une ligne dédiée doit être protégée par un disjoncteur différentiel 30mA associé à une protection contre les surintensités calibre 16A.

Le sectionnement est réalisé par la prise bipolaire de l'appareil.

• Avant toute intervention de maintenance ou de dépannage s'assurer que la chaudière est hors tension.
• Toute personne intervenant sur les parties électriques doit'être habitée.
• Les opérations d'installation et d'entretien sont du ressort exclusif d'un technicien spécialise, celui-ci est tenu de se conformer aux instructions du fabricant ainsi qu'aux normes et règlements en vigueur.
• Pour tout remplacement de pieces, utilisez uniquement les pieces d'origine constructeur.
• Lors d'une intervention, le technician doit porter ses EPI (Equipement Individuel de Protection): gants, lunettes, tapis, etc...

CHAUDIÈRE TYPE C

- Sortie des produits de combustion :

Ne pas placer la sortie de la microventouse à moins de 0,30 m de tout obstacle important (mur perpendiculare, sous pente, sol, balcon...).

- Ouvrant / ventilation

Respecter impératifement les 2 distances : - d1 = mini 0,40 m - d2 = mini 0,60 m Les distances d1, d2 s'entendant de l'axe de l'orifice d'évacuation des gaz brûlés au point le plus proche du nu extérieur de toute baie ouvrante ou de tout orifice d'entrée d'air de ventilation.

Voie publique ou privée

Si la sortie de la microventouse déboute sur une voie publique ou privée, à une hauteur H inférieure à 1,80 m un déflecteur inamovible donne aux gaz evacués une direction sensiblement parallele au mur.

• Débouché du terminal sous un supplomb
  -SiHestinférieura0.30m OU

• Si G est supérieur à 2.00 m
  Alors le terminal doit déboucher au nez extérieur du surplomb.

• Débouché du terminal sous un débord de toiture.

Attention, vérifier avant l'installation de l'appareil les dispositions relatives aux conditions d'installation et puissances maximales autorisées.

CHAUDIÈRE TYPE B

Sortie du conduit de fumée

Le conduit de fumée doit dépasser le faitage du toit de 0,40 m minimum.

Si une construction ou un obstacle est à moins de 8m , il doit le depasser d'au moins 0,40 m.

- Amenée d'air frais à travers une paroi extérieure

Le local contenant une chaudière à gaz à tirage naturel doit être pourvu d'une alimentation en air directe, de section libre minimum : 70 cm²

Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante.

Environnement

Attention, ne pas placer un apparéil de cuisson sous ou à proximité immédiate de la chaudière.

La chaudière doit être installée suivant les règles en vigueur :

• Arrêté du 2 août 1977 et arrêtés modificatifs.
  NF DTU 61.1 (P45-204)
• NFC 15.100 Installations électriquesasse tension
• DTU 24.1 Raccordement des fumées
• NFC 73.600 Installations électriques mise à la terre

• Respecter le règlement de sécurité contre l'incendie et la panique dans les établissement reçvant du public :

• Prescriptions générales : Pour tous les apparciels :

• Articles GZ
• Installations aux gaz combustibles et hydrocarbures.
  Ensuite suivant l'usage : - Articles GH- Chauffage, ventilation, réfrigération,conditionnement d'air, production de vapeur et d'eau chaude sanitaire.

• Articles GC - Installations des apparèils de cuisson destinés à la restauration.

• Prescriptions particulieres pour chaque type d'établissements recevant du public (hôpitaux, magasins...)

• Par application de l'article 25 de l'arrêté du 2 août 1977 modifié et de l'article 1 de l'arrêté modificatif du 5 février 1999 l'installeur est tenu d'établit des certificates de conformité approuvés par les ministres charges de la construction et de la sécurité du gaz :

• de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve.

• de « modulo 4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur.

Boue : Il est indispensable d'effectuer un rincage et un nettoyage de l'installation avant la mise en service de la chaudiere surtot si l'installation est ancienne. Qualite de I'eau : Le PH de I'eau devra etre compris entre 7 et 8,5. La teneur en chlorures ne devra pas exceder 50mg / l

Chauffage par le sol : Toute installation de plancher chauffant doit être protégée par un additif contre la corrosion, la formation de dépôts et la contamination bacteriienne.

Tartre : Si la chaudière est installee dans une région où l'eau est "dure" ou "trés dure", protegeur le circuit sanitaire des chaudières à 2 services des

effets néfastes du calcaire : polyphosphates ou adoucisseur à Résines + sel.

Rappel : - Eau douce moins de 12^ F - Eau dure de 13^ à 24^ F - Eau très dure Plus de 25^ F

1^ = 10 grammes de calcaire par ^3 d'eau 24^ = 240 grammes de calcaire par ^3 d'eau

Attention, un adoucisseur doit être régulièrement vérifié. Il est indispensable pour la santé des utilisateurs et la durée de vie des apparéils de développer les paramètres physico-chimiques à des valeurs minimum : TH ≥ 8° F - PH ≥ 7,5 - Chlorures ≤ 50mg/l

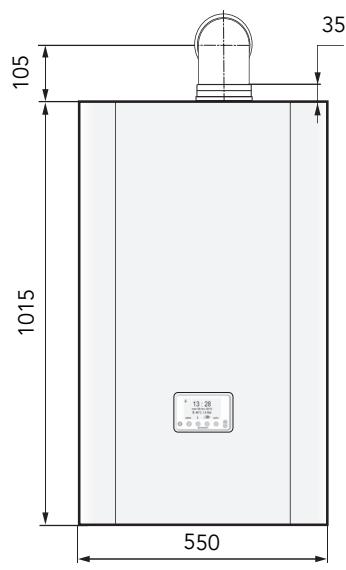

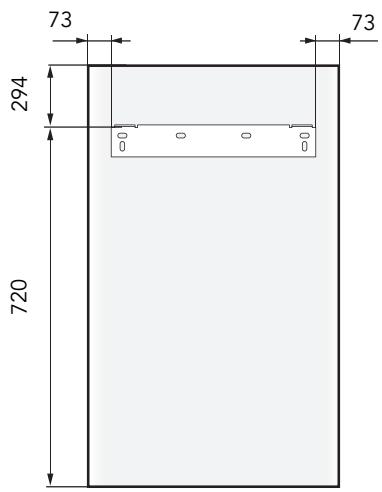

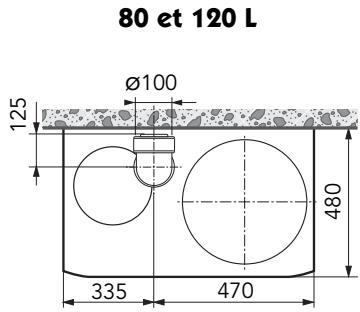

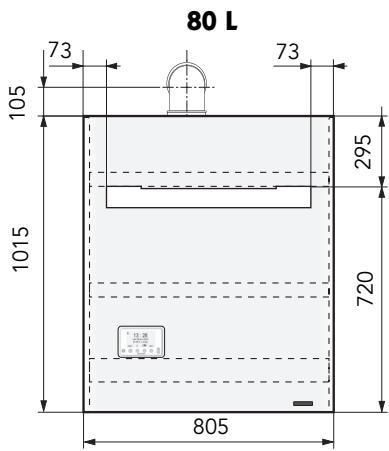

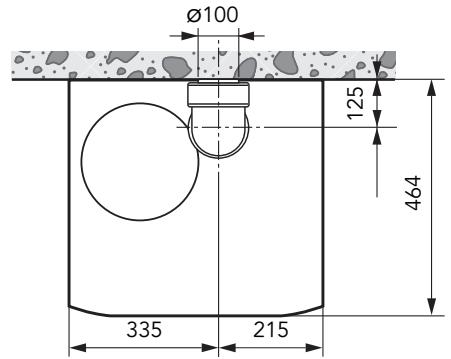

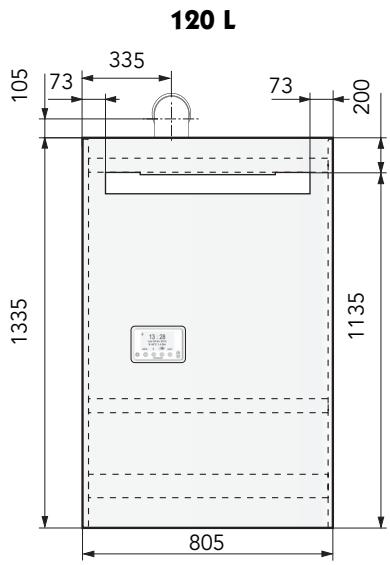

ELEMENTS DIMENSIONNELS
HYDROMOTRIX 20kW CONDENSATION

HYDROCONFORT 20kW CONDENSATION

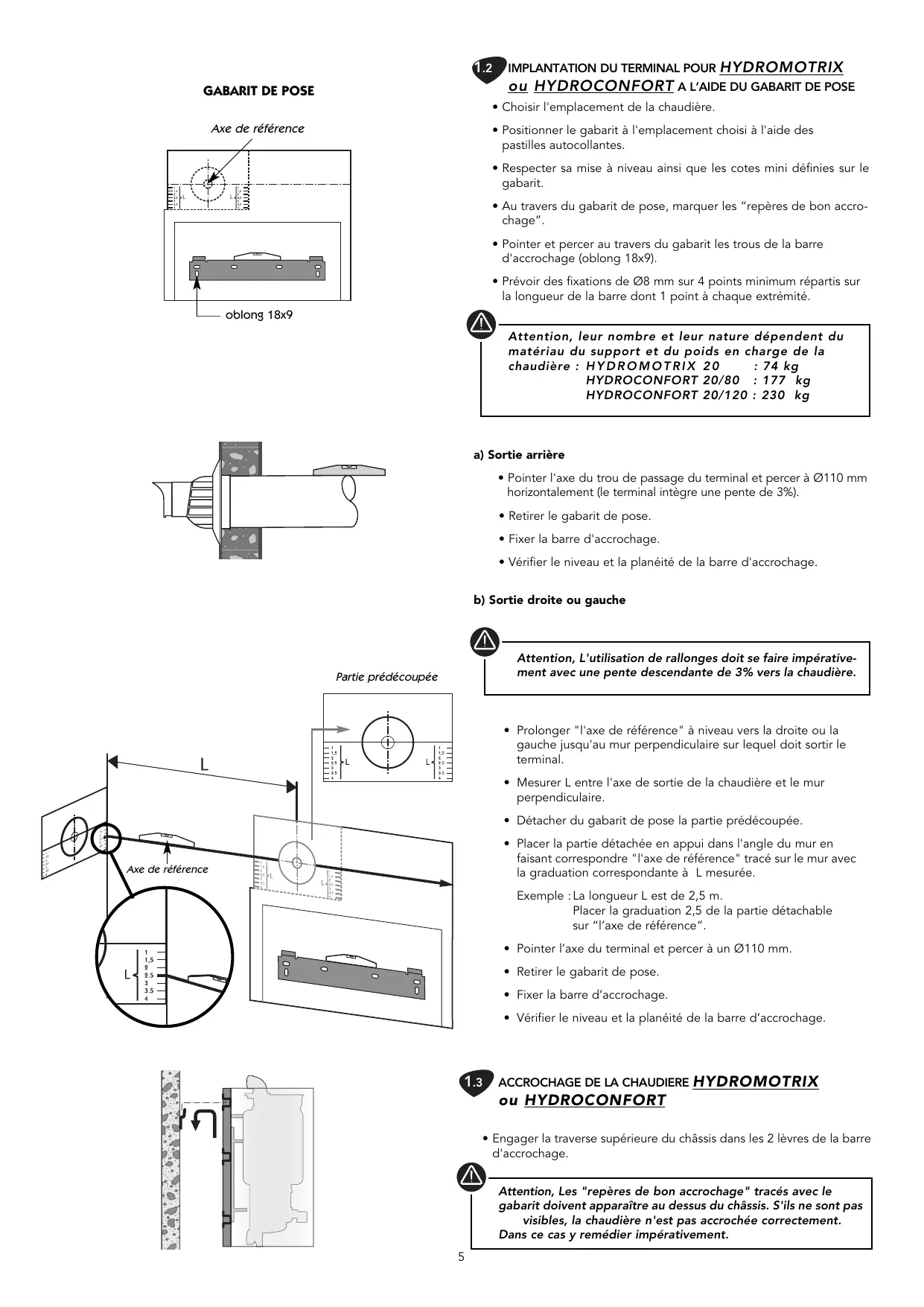

• Choisir l'emplacement de la chaudière.
• Positionner le gabarit à l'emplacement choisi à l'aide des pastilles autocollantes.
• Respecter sa mise à niveau ainsi que les cotes mini définies sur le gabarit.
• Au travers du gabarit de pose, marquer les "repères de bon accrochage".
• Pointer et percer au travers du gabarit les trous de la barre d'accrochage (oblong 18x9).
• Prévoir des fixations de 8 mm sur 4 points minimum répartis sur la longueur de la barre dont 1 point à chaque extrémité.

Attention, leur nombre et leur nature dépendent du matériel du support et du poids en charge de la

chaudiere:HYDROMOTRIX20 :74kg

HYDROCONFORT 20/80 : 177 kg

HYDROCONFORT 20/120 : 230 kg

a) Sortie arriere

• Pointer l'axe du trou de passage du terminal et percer à 0110 mm horizontally (le terminal intégre une pente de 3% ).
• Retirer le gabarit de pose.
  Fixer la barre d'accrochage.
• Vérifier le niveau et la planéité de la barre d'accrochage.

b) Sortie droite ou gauche

Attention, L'utilisation de rallonges doit se faire impérativement avec une pente descendante de 3% vers la chaudière.

• Prolonger "l'axe de reférence" à niveau vers la droite ou la gauche jusqu'àu mur perpendicular sur lequel doit sortir le terminal.
• Mesurer L entre l'axe de sortie de la chaudière et le mur perpendicular.
• Detacher du gabarit de pose la partie prédécouée.
• Placer la partie détachée en appui dans l'angle du mur en faisant correspondre "l'axe de référence" trace sur le mur avec la graduation correspondante à L mesurée.

Exemple : La longueur L est de 2,5 m.

Placer la graduation 2,5 de la partie détachable sur "l'axe de reférence".

• Pointer l'axe du terminal et percer à un 0110 mm.
• Retirer le gabarit de pose.
  Fixer la barre d'accrochage.
• Vérifier le niveau et la planéité de la barre d'accrochage.

1.3 ACCROCHAGE DE LA CHAUDIERE HYDROMOTRIX ou HYDROCONFORT

• Engager la traverse supérieure du chassin dans les 2 lèvres de la barre d'accrochage.

Attention, Les "repères de bon accrochage" tracés avec le gabarit doivent apparaître au dessus du chassin. S'ils ne sont pas visibles, la chaudière n'est pas accrochéée correctement.

Dans ce cas y remédier impératifement.

Attention, le dispositif de remplissage doit etre instalé sur le retour de I'installation. Si la chaudiere est raccordee a un UPEC MURAL : le systeme de remplissage est incorpore à l'UPEC.

Attention! Raccorder impératifement un groupe de sécurité 7 bars (non fourni) sur le réseau d'alimentation d'eau froide sanitaire du gallon Inox. Aucun organe d'arrêt ou clapet anti-retour ne doit être installé entre le groupe de sécurité et le raccordement du gallon.

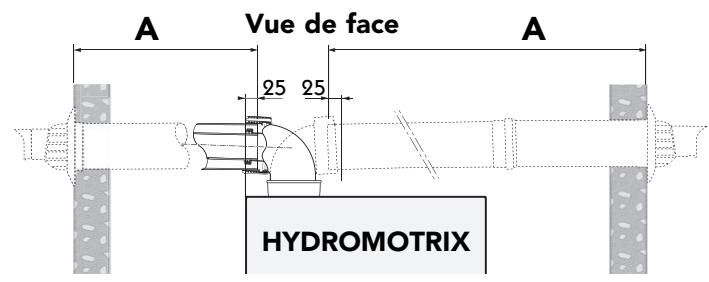

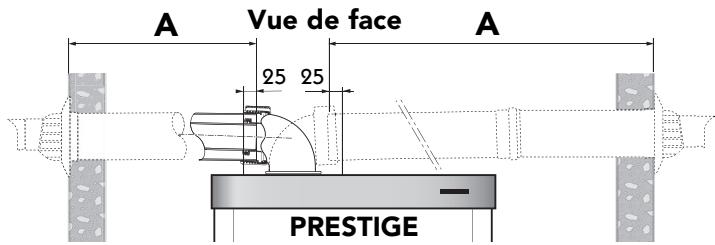

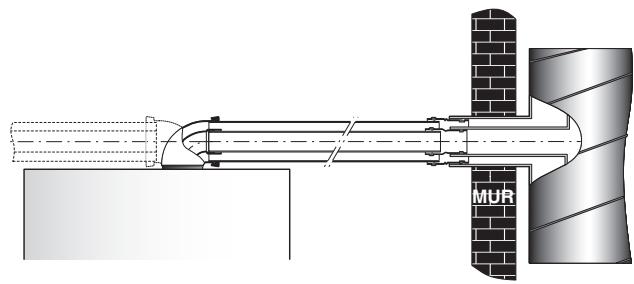

SCELLEMENT DU TERMINAL POUR HYDROMOTRIX HYDROCONFORT ou PRESTIGE

• Monter le coude (fourni avec le terminal F3AA40892) sur le collecteur.

Enduire le coude d'uneGRAISSESilicone pour facilitier le montage. Attention, lors du montage du coude sur le collecteur vérifier le positionnement du joint dans la gorge.

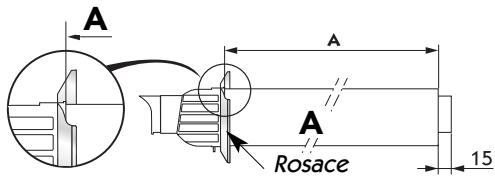

• Mesurer la cote A. Le terminal doit pénétre de 25 mm dans le coude.

Attention, si la longueur A est supérieure à la longueur utile du terminal, utiliser les rallonges (vendues séparément) de 0,50 m ou 1 m "Speçiales Condensation".

• Mettre la rosace sur le terminal. La cote A se mesure à partir du talon de la rosace.
• Afin de faciliter le montage couper le tube interieur (Ø60) 15 mm plus long que le tube extérieur (Ø100).

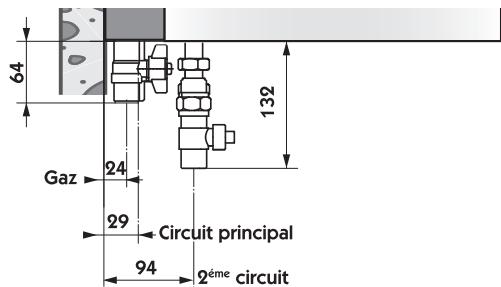

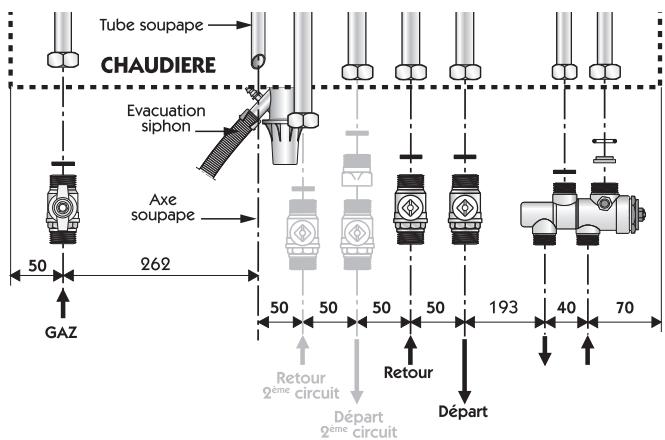

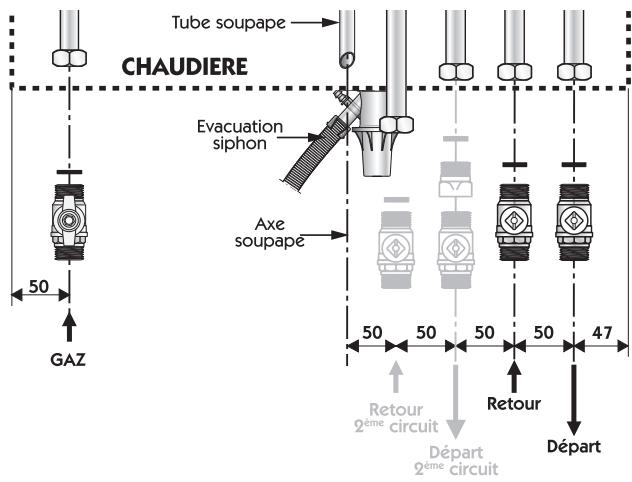

RACCORDEMENTS DES ACCESSOIRES HYDRAULIQUE ET GAZ HYDROMOTRIX

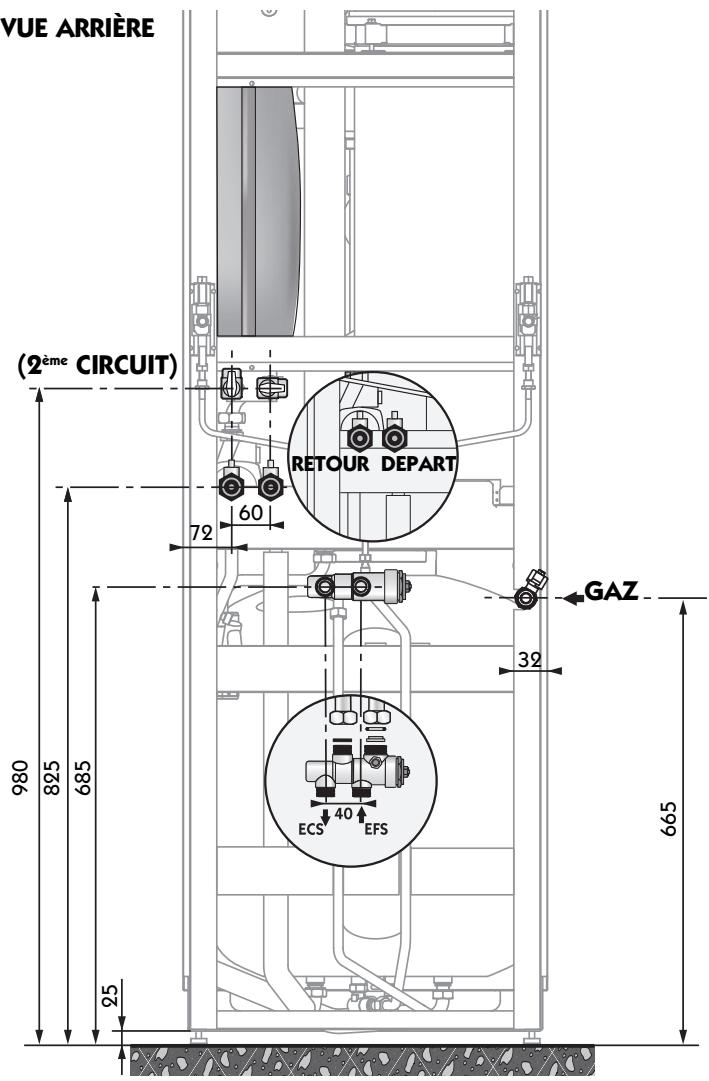

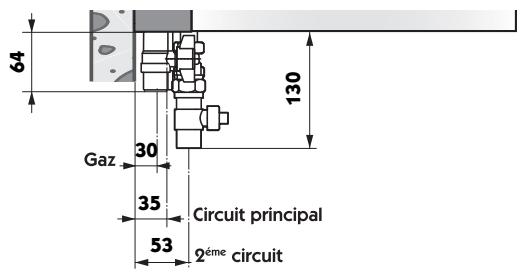

RACCORDEMENTS DES ACCESSOIRES HYDRAULIQUE ET GAZ HYDROCONFORT

Attention! Raccorder impératifement un groupe de sécurité 7 bars (non fourni) sur le réseau d'alimentation d'eau froide sanitaire du gallon Inox. Aucun organe d'arrêt ou clapet anti-retour ne doit être installé entre le groupe de sécurité et le raccordement du gallon.

VUE ARRIÈRE

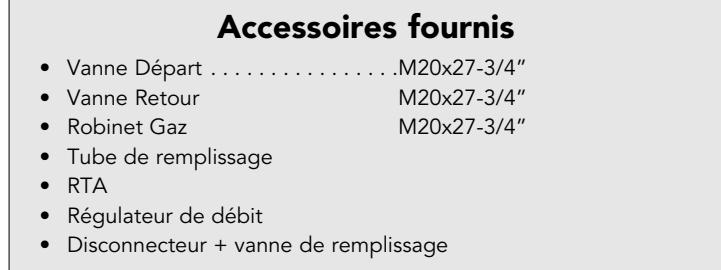

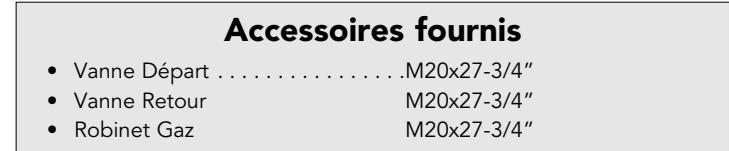

Accessoires fournis

• Vanne Départ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
• M20x27-3/4"
• Vanne Retour. M20x27-3/4"
• Robinet Gaz .M20x27-3/4"
• RTA
• Régulateur de débit
• Disconnecteur + vanne de replissage

1.8

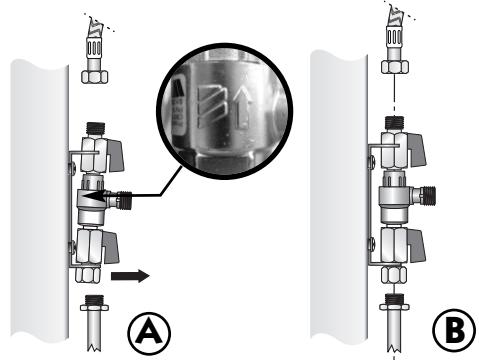

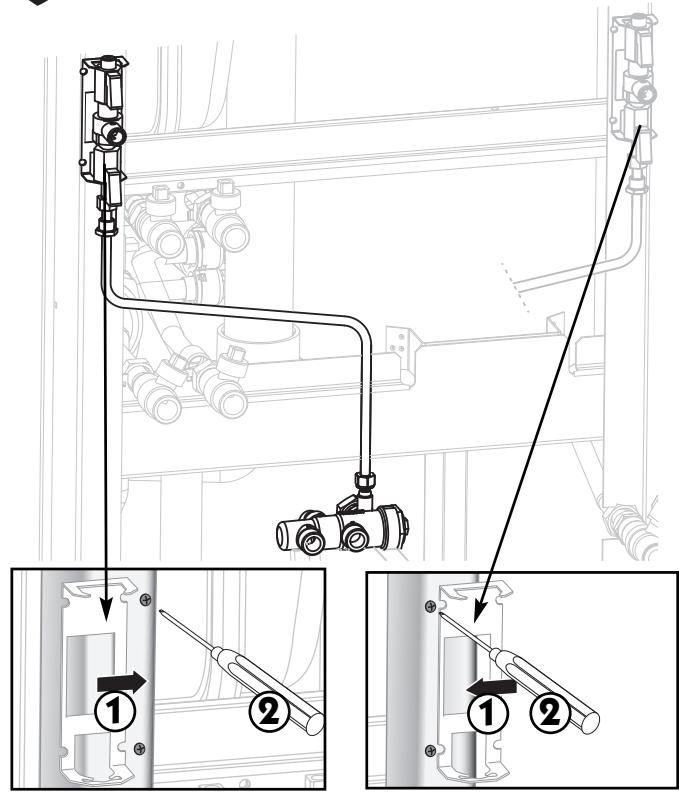

MONTAGE DU DISCONNECTEUR SUR PRESTIGE

En l'engageant par le haut, amener le disconnecteur en butée sur le bas du support ( Passer l'écrou dans l'orifice).

Tirer pour le verrouiller.

#

Attention! la flèche du disconnecteur vers le haut.

1.9

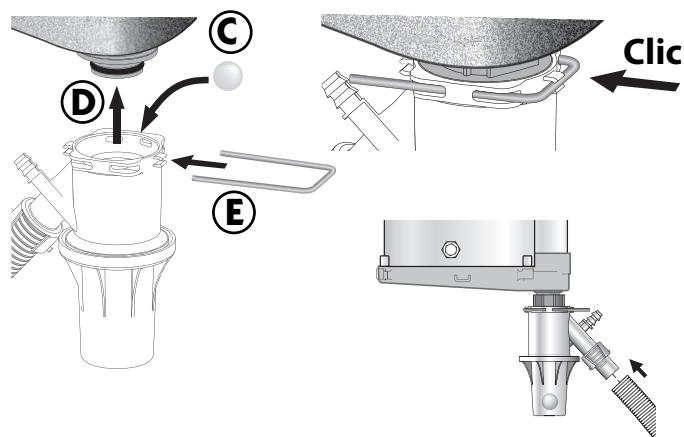

MONTAGE ET RACCORDEMENT DU SIPHON DES CONDENSATS SUR LA CHAUDIERE

Metre la bille dans le siphon.

Emboiter le siphon sur le raccord du capteur de fumées.

Solidariser le raccord et le siphon avec l'épingle, entendre "clic".

#

Attention, la sortie des condensats ne doit être ni modifiée ni bouchée.
Le siphon ne nécessite pas de replissage préalable en eau.
Il est équipé d'un flotteur qui l'obture automatiquement en cas de désamorcage.

1.10

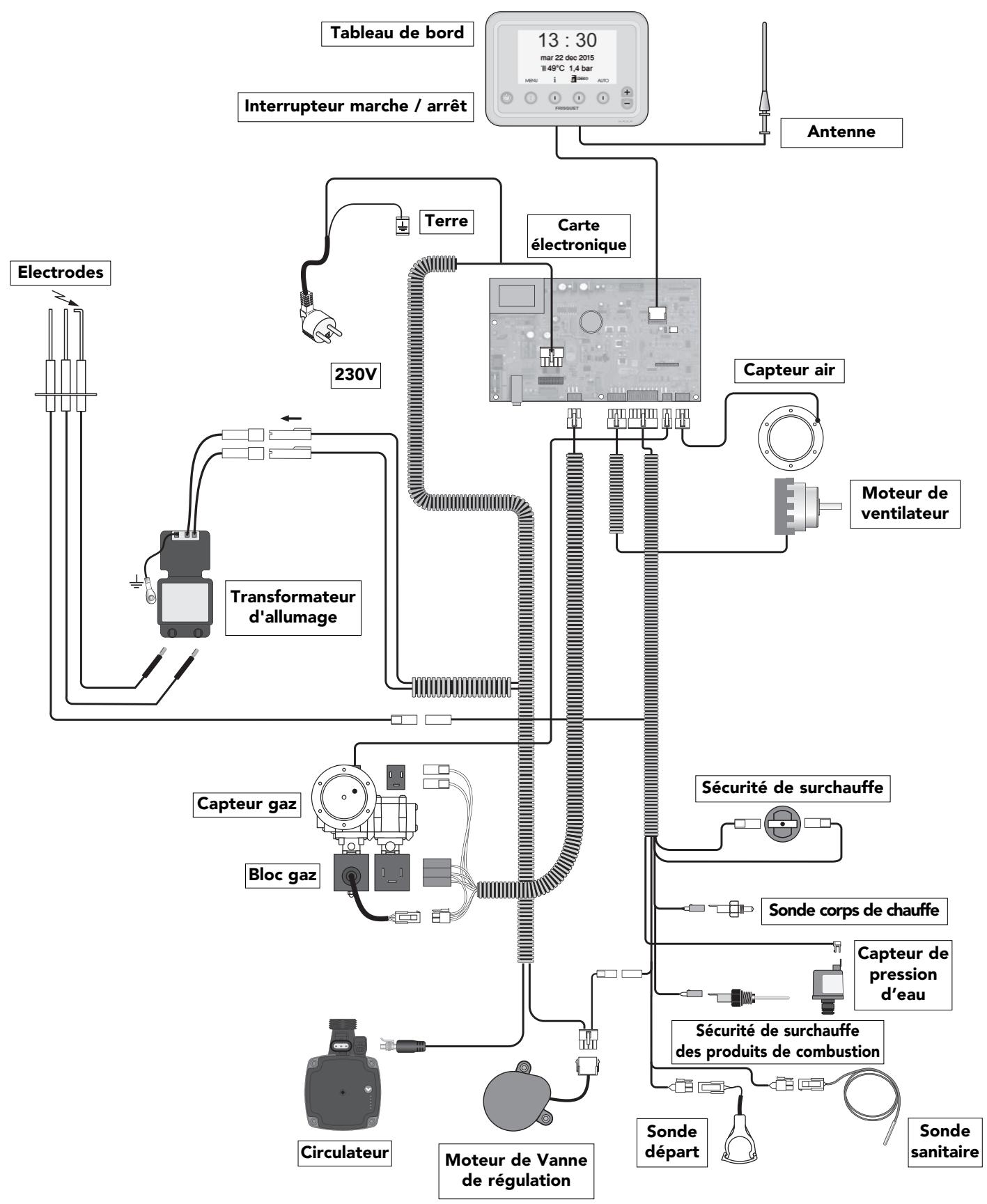

RACCORDEMENT DU CIRCUIT ÉLECTRIQUE

La chaudière doit être raccordée à une prise murale. Lors du raccordement, il est indispensable de respecter une mise à la terre efficace.

Le circuit electrique de la chaudiere est sous tension des que la prise est raccordee et quelque soit la position du bouton "marche / arret".

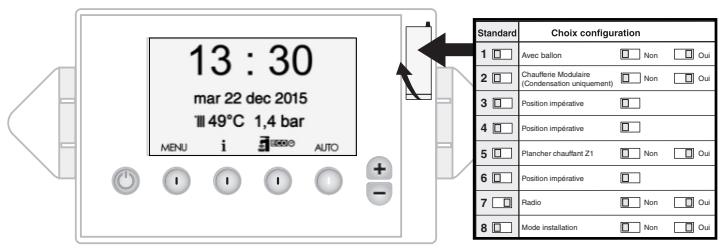

PARAMTRAGE DES SWITCHS

La chaudière est livrée dans une situation "Installation".
Elle ne pourra pas fonctionner tant que le circuit de chauffage ne sera pas plein et sous pression.

REMLLISSAGE

Pour dire la valeur de la pression durant le replissage, la prise de la chaudière doit être branchée et le bouton de commande avec le témoin lumineux allumé vert.

L'écran du tableau de bord s'allume et l'indicateur de pression numérique s'affiche. (switch 8 à droite)

Attention, à chaque mise sous tension dans le mode "installation" la chaudière réalise un autocontrôle d'une durée de 90 secondes.

Ouvrir les deux vannes E et F.
- Un purgeur manuel M situé sur la soupape permet d'accélérer le dégazage.

Placer le tube dans un récipient profond afin d'éviter toute projection vers un organe électrique.

• Remplir l'installation en vérifier le niveau de pression de l'installation sur l'indicateur numérique.
  Fermer les vannes de replissage.
• Purger l'installation.
  Proceder à un appoint d'eau et une nouvelle purgese si nécessaire.

La pression normale de fonctionnement se situe entre 1.2 Bar et 1.5 Bar.

• Annuler le mode «installation» et passer en mode «marche normale». Basculer le switch 8 vers la gauche à l'aide d'un stylo ou de l'ergot de la trappe.
• La température de la zone 1 (Z1) s'affiche et correspond au réseau de chauffage principal.
  Fixer la consigne de température de départ chauffage souhaitée en

appuyant sur la touche + ou du tableau de bord ( réglage de 5^ en 5^ ).

Votre selection faite, cette température sera maintainue en permanence.
- Adapter eventuèlement la vitesse du circulateur par le bouton intégré à son boîtier (Privilégier les vitesse les plus basses).

L'heure et la date s'affichent et sont mises à jour automatiquement.

AVERTISSEMENT: Avant de procéder à l'allumage du brûleur, la chaudière effectue un auto contrôle qui peut durer jusqu'à 2 minutes. Ensuite l'appareil entame son mode normal de fonctionnement et le brûleur s'allume. Lors d'une première tentative d'allumage, une anomalie « Sécurité Brûleur » peut s'afficher à cause d'une purgege gaz insuffisante. Relancer le cycle d'allumage plusieurs fois si nécessaire en appuyant sur la touche « OK »

EAU CHAUDSE SANITAIRE

• Le RTA est préérégé pour une température de sortie maximale comprise entre 45 et 50^ , point idéal de fonctionnement pour le meilleur rapport confont d'utilisation et économie d'énergie.
• Avant de modifier son réglage, vérifier la présence du régulateur de débit sinon :

a) Mettre la chaudiere en position "max".
b) Laisser couler l'eau chaude jusqu'à l'allumage du brûleur
c) Avec une clé plateau de 13, modifier le réglage :

• Sens hora, diminue la temperature.
• Sens inverse, augmente la température.

Attention, ce réglage est très sensible, agir par petite rotation (1/10 de tour) toutes les 20 secondes.

ECO RADIO SYSTEM Visio est concu pour que le professionnel apporte à son client un service personnelisé de chauffage efficace, économique et performant.

Laonne configuration du concept ECO RADIO SYSTEM visio qui en est la cdef, repose sur une methode simple et intuitive

1) Création des circuits de chauffage. Il peut y'en avoir 1, 2 ou 3.
2) Paramétrage de chacun des circuits.

• Choix du mode de régulation

-type d'émetteurs (radiateurs ou plancher chauffant).
- température ambiente.
- températe extérieure seule.
- température extérieure avec compensation d'ambiance.
- valeurs limits

Liaison radio

D'origine, ECO RADIO SYSTEM Visio est paramétré pour les circuits les plus courants et le plus souvent aucune modification ne sera nécessaire.

i

Mise en service rapide : se reporter directement page 11.

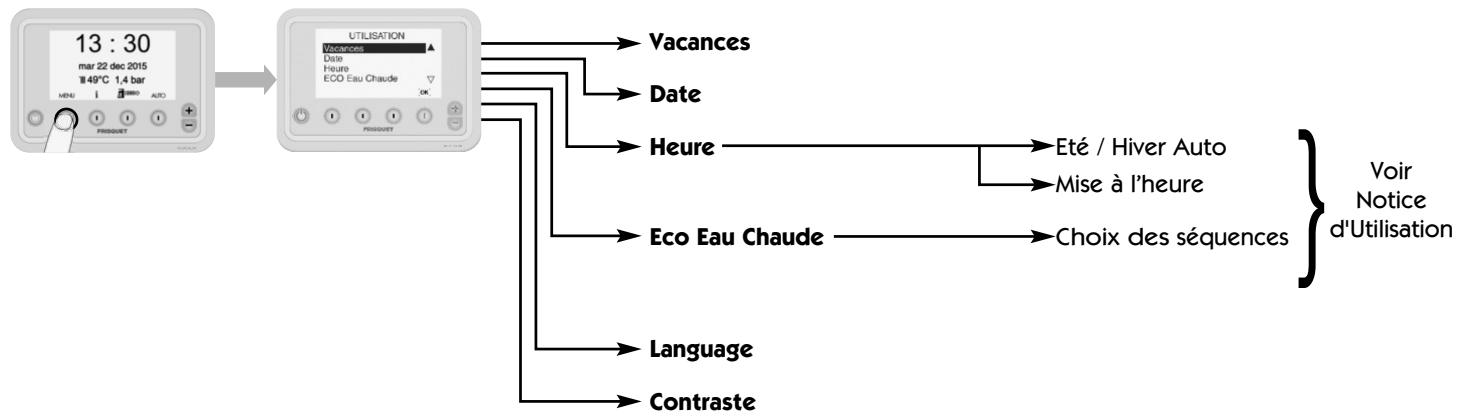

MENU UTILISATEUR

MENU PROFESSIONNEL : Mise en service

MENU PROFESSIONNEL : Fonctions avancées

ECO RADIO SYSTEM Visio est paramétré pour réguler un circuit de chauffage (Circuit Principal). On peut aisément piloter 1 ou 2 circuits de chauffage supplémentaires raccordés directement sur le corps de chauffe de la chaudière grâce à des accessoires spécifiques.

La régulation du 2^ème circuit peut se faire par :

• Action Marche/Arrêt sur un circulateur,

• Action combinée sur circulateur et Vanne 4 voies de régulation (Module

Hydraulique Visio).

La régulation du 3^smc circuit se fait obligatoirement avec un Module

Hydraulic Vision

---

Pour "creer" ces circuits, utiliser la commande "Ajouter un circuit".

• Déclarer le (ou les) circuits supplémentaires à ECO RADIO SYSTEM Visio

• Suivre les instructions qui apparaissent au fur et à mesure de la progrès

• Affector le 2^éme (ou 3^éme ) Satellite d'Ambiance à la Zone 2 (Z2) ou à la

Zone 3 (Z3).

ECO RADIO SYSTEM Visio propose d'abord de creer un circuit "Zone 2" puis

ensuite un circuit "Zone 3".

Lorsque l'initialisation de la liaison

radio est réalisée, tous les yo

clignant ensembles 1 fois.

T

1	Module hydraulique Z2	Module hydraulique Z3
2	Position impérative
3	Report alarmed	Relais circulateur Z1
4	Plancher chauffant	Non
5	Position impérative
6	Sonde extérieure	Non
7
8

Comme pour le Satellite, il faut affecter le N^ de Zone au Module Hydraulique

par les Switchs 1 et 2.

Si on choisi de reguler un circuit (n'im

porte lequel) en fonction de la tempora

ture extérieure, ie capteur de tempera

ture extérieur peut être connecté sur leModulo hydraulique (il est insulc dans le

moduille Huaunique (I est metd dans lecollis), et la Switch 8 du Module

hydraulique doit être basculé vers le

haut

Si. pour des raisons pratiques on préférent

utiliser la Sonde Extérieure Radio

F3AA41227, laisser le switch 8 du

module hydraulique vers le bas .

ECO RADIO SYSTEM Visio demandera son

initialisation après celle du Module

Hydraulique.

Modifier un circuit

Description :

Contrôler ou modifier les caractéristiques de régulation (Temp maxi, pente, Temp Amb, Temp Ext, etc...) d'un circuit existant.

Situation Particulière :

1) Si on souhaite modifier un circuit Zone 2 pour passer d'une commande Circulateur à un Module Hydraulique (ou l'inverse), il faut "Effacer un circuit" puis "Ajouter un circuit" dans le menu "Régul. Chauffage".

2) Si on utilise une Sonde Extérieure Radio et que l'on souhaite passer à une sonde extérieure filaire raccordée au Module Hydraulique, il faut "Effacer" la Sonde extérieure dans le menu "Radio" avant de modifier le paramétrage des switches du module.

1) Choisir le circuit à modifier (ou à contrôle).

2) Derouler les fenêtres par la touche OK.

3) En appuyant sur OK à chaque écran, on ne

changeaucun parametre.

Les apparéils Radio (Satellite, sonde extérieur,
etc...) qui était utilisés exclusivement par ce circuit doit être effacés dans le menu
"Radio" => "Effacer".

Elimine un circuit existant.
Un circuit "efface" ne sera
Important!
Un circuit "efface" ne sera plus régulé.
Description :
Elimine un circuit existant.
Eliminate off circuit existant:
Un circuit "efface" ne sera plus régulé.

Radio Remplacer

Description :

Cette fonction n'est utilisée que pour le remplacement d'un apparéil Radio défectueux.

Si l'appareil est muni d'un moyen de paramétrage par switchs et /ou cavaliers, il faut configurer le nouveau en "recopiant"

scrupuleusement les positions de l'ancien.

Radio Effacer

Description :

Il est nécessaire d'Effacer un apparéil radio qui ne sera plus utilisé. A défaut, il reste en mémoire de l'ECO RADIO SYSTEM visio et est

susceptible de déclencher ultérieurement une alarmé non justifiée. Par précaution, vérifier dans Radio==> Tester que les apparèils

presents dans la liste sont utiles.

Radio Tester

Description :

Il est indispensable de tester la qualité de la transmission Radio entre la chaudière et les différents apparèils

ÉCO RADIO SYSTEM VISIO après leur installation à l'emplacement définitif.

Description :

Puissance
Maxi	Limitée
20 kW	14 kW

La Puisance maximum de la chaudiere en mode chauffage peut avoir deux niveaux différents :
- Normale => La chaudière est autorisée à atteindre sa puissance maximum en modeCHAUFFAGE.
- Limitée => La puissance maximum est limitée à une valeur réduite (environ 70% de la puissance maximum) en mode
chauffage.
Quelque soit le choix, la puissance Maxi est disponible en mode Eau Chaude Sanitaire.
mode Eau Chaude Sanitaire.

Choisir le niveau de puissance maxi souhaité.

Pour supprimer cette fonction, il suffit (lors de la mise en service ou ultégièument) de programmer une date anté
rieure à la date actuelle et le message n' apparaitra jamais.

L'appui sur la touche "i" montre que l'utilisateur en a pris connais-
sance et le message s'efface.
Si la touche "i" n'est pas utilisée, le message disparait automatii

A la date d'advertisement programmée pour l'entretien, ce message apparait sur l'écran.

Le contact externe doit imperativement être un "Contact Sec" soumis à aucune tension électrique.
Le raccordement de ce contact sec se fait sur le connecteur situé sous l'écran d'affichage en utilisant impératifement le cable F3AA41241.
Cette fonction n'est active qu'en "AUTO".
En mode Manuel la chaudiere suit la consigne de température affichée.
La fonction "Stop chauffage" sera effective au maximum 20 minutes après le contact.

Attention!

La fonction antilégionnelle ne peut pas être assurée par ECO RADIO SYSTEM Visio

Fonctions Avances/SAVRéglages =>chauffage M/A

Fonction Avances / SAV Reglages => Inertie

Fonctions Avances/SAV Info

"Fonctions avances" "Info" permet de dire des valeurs contribuant au fonctionnement des circuits de chauffage ou de la

"Réglage Inertie" est un besoin entre :

Régulation avec des vitesses

de variations de tempera

ture de fluide correspondant à la plupart des reseaux de radiateurs.

Régulation avec des vitesses de variation de température des frétières par l'acteur

de nuode plus lentes pour réseaux à forté inertie.

"Chauffage M/A" est une valeur qui

Impôse d'arreter le fonctionnement ducircuit chauffage, selon l'écart entre la

chircuit chaudiage cièt à récaut en charge la température de consigne de départ chauffage et la température extérieure (réelle ou virtuelle selon le mode de régulation retenu).

En pratique :

• plus le chiffre est important et plus le passage du mode Arrêt au mode Chauffage est retardé.

Plus économique, mais moins conformable en début d'autonne et fin de

printemps.

• plus le chiffre est petit plus le chauffage se mettra en marche facilement

pour un petit ecart de temperature. Plus comfortable, mais un peu moins (2)

economique en début d'autonne et fin de printemps.

Attention!
Le changement de régime Réduit = = > Confort est plus lent à s'établit.
Attention!
Le changement de régime Réduit =>
Confort est plus lent à s'établit.

REGLAGES
contrôle
1 FRSQRT

PARTICULARS
1ST 2ND 3RD 4TH 5TH 6TH 7TH 8TH 9TH 10TH 11TH 12TH 13TH 14TH 15TH 16TH 17TH 18TH 19TH 20TH 21TH 22TH 23TH 24TH 25TH 26TH 27TH 28TH 29TH 30TH 31TH 32TH 33TH 34TH 35TH 36TH 37TH 38TH 39TH 40TH 41TH 42TH 43TH 44TH 45TH 46TH 47TH 48TH 49TH 50TH 51TH 52TH 53TH 54TH 55TH 56TH 57TH 58TH 59TH 60TH 61TH 62TH 63TH 64TH 65TH 66TH 67TH 68TH 69TH 70TH

FISGOUR
SIGNATURE
ACUIT PRINCIPLE
Marche Chauffage

0 0

HAFFAGE M/A
TERMINE!

FRISQUET

SAV
1

• Différence de pression entre A+ et A- du brûleur

Puisance instantanee du bruleur

Qualité du courant de détention de flamme :

°3/3 = = > Bon

° 2/3 => Correct, mais un contrôle s'impose

° 1/3 => Mise en sécurité prochaine du brûleur probable.

FREQUENT

Différence de pression entre A+ et A- du brûleur Puisance instantanée du brûleur Qualité du courant de détction de flamme : 3/3 => Bon 2/3 => Correct, mais un contrôle s'impose 1/3 => Mise en sécurité prochaine du brûleur probable.

Différence de pression entre A+ et A- du brûleur Puisance instantanée du brûleur Qualité du courant de détction de flamme : 3/3 => Bon 2/3 => Correct, mais un contrôle s'impose 1/3 => Mise en sécurité prochaine du brûleur probable.

Fonction Avances / SAV Reglages => Inertie Fonctions Avances/SAVReglages => chauffage M/A

Fonctions Avances/SAVRéglages => Valeurs Usine

Fonction Avances / SAV Reglages => Autocontrôle

Fonctions Avances/SAV Reglages => Température ECS

"Temperature ECS" déterminé l'application de paramètres de gestion de températures différents selon que l'on ait :

• un circuit de distribution d'Eau Chaude Sanitaire tr.

(ECS Standard)

• ou équipé d'un "bouclage" (ECS Bouclage).

ECS Spéciale n'est jamais sélectionné.

Chaque jour la chaudière procède à un autocontrôle de ses modes de fonctionnement et réinitialisation de ses paramè

tres.

Cette action est réalisée chaque matin à 11 h 00.

Il est possible de dés colorer cette opération à une autre fois.

I est possible de accorder cette opération a une autre méthode de la journee.

Fonctions Avancées/SAV historique pression

"Historique pression" enregistre la valeur minimale et maximale de pression dans le circuit chauffage pour chacun des 15 derniers jours.

Fonctions Avances/SAV historique anomalies

"Historique anomalies" permet de dire les 15 dernières anomalies de la chaudière.

Fonction Avances / SAV Test=> Test vanne 4 voies

La vanne 4 voies est testée sur le circuitCHAuffage choisi (circuit principal, circuit Zone Z2, circuit Zone Z3).

Quelque soit la position initiale de la vanne 4 voies, elle se positionne sur le "mini chauffage", puis déroule un cycle complet: mini ch => ECS => maxi ch => mini ch

apres le cycle, elle se replace a sa position d'origine avant le test.

A l'issue d'un test : il est imperatif de débrancher puis rebrancher la prise 230V de la chaudière (meme après le test d'une V4V module.

INJECTEUR GAZ		G20 (Gaz Naturel H Lacq)	G25 (Gaz Naturel L Groningue)	G31 (Gaz Propane)
	20 Condensation	550	610	450

Les chaudières sont transformables en Gaz Naturel H (Lacq), Gaz naturel L (Groningue) et Propane. Cette opération est simplifiée par le seul remplacement de l'injecteur gaz.

La chaudière est livrée pour utilisation au Gaz Naturel H.

• Pour'utilisation au Gaz Propane, l'injecteur est attaché par un collier au capteur de pression d'air.
• Pour'utilisation au Gaz Naturel L (Groningue) demander l'injecteur spécifique à votre revendeur.

Le changement de gaz doit être réalisé par un professionnel.

Fermer le robinet gaz et débrancher l'alimentation électrique.
- Demonter la plaque inférieure du carénage pour acceder facilement à l'injecteur.
- Desserrer l'écrou au dessus du robinet gaz (rep.5 page 15), afin de donner de la souplesse à l'ensemble gaz.
- Demonter la bride F du brûleur en dévisant les quatre vis V, puis libérer l'injecteur D pourmettre l'injecteur approprié.
- Ne pas enlever le diffuseur associé à l'injecteur.

Attention, vérifier lors du remontage de l'injecteur, la présence du joint torique.

5 - RACCORDEMENT DES CONDUITS

COMPOSANTS	FRISQUET S.A Ø60/100	POUJOLAT DUALIS Ø80/125	UBBINK ROLUX Ø80/125
Terminal C13	F3AA40892	17 080 764	223150
Terminal C33		STV 80 GP	184401/402
Coude à 87°	F3AA40831	17 080 731	227520
Coude à 45°	F3AA40830	17 080 721	227500
Conduit à 0.25m		17 080 703	227530
Conduit à 0.5m	F3AA40829	17 080 704	227531
Conduit à 1m	F3AA40828	17 080 705	227532
Conduit à 2m		17 080 707	227533
Conduit coulissant		17 080 730	184176
Adaptateur 60/100 - 80/125	F3AA40832

C13 (conduit concentrique horizontal 60/100 et 80/125)

LONGUEURS DES CONDUITS (TERMINAL COMPRIS)

Longueur maxi Ø60/100	4,70 métres
Longueur maxi Ø80/125avec adaptateur F3AA40832	12 métres

Chaque coude à 90^ compte pour 1m de longueur équivalente.
Deux coudes à 45^ = 1 coude à 90^

Attention, le terminal doit être toujours parfaitement horizontal, si le montage nécessite des rallonges l'inclinaison doit impératifement respecter une pente descendante vers la chaudière de 3% . Les conduits 60 / 100 peuvent être utilisés uniquement pour un parcours horizontal de longueur maximum 4m70 (terminal compris). Pour une sortie plus longue, utiliser l'adaptateur F3AA40832 et les accessoires 80 / 125 compatibles (voir tableau "choix des composants").

C33 (conduit concentrique vertical 080/125)

LONGUEURS DES CONDUITS (TERMINAL COMPRIS)

Longueur maxi Ø80/125 avec adaptateur F3AA40832

12 métres

Chaque coude à 90^ compte pour 1m de longueur équivalente.
Deux coudes à 45^ = 1 coude à 90^ Les conduits et accessoires 80/125 doivent être sélectionnés dans la gamme POUJOLAT DUALIS ou UBBINK ROLUX.

Attention! il est imperatif d'adapter un manchon compensateur à proximate immediate de la sortie de la chaudière.

B23p - B33 (conduit 080 prise d'air dans le local)

L'adaptateur F3AA40832 doit impératifement être utilisé pour le raccordement aux conduits et accessoires Ø80/125 des gammes :

Flexcondens:B33 PPhPoujoulat.

Chemilux : B23p PPTL condensation Ubbink.

Chemilux : B33 PPTL condensation Ubbink.

LONGUEURS DES CONDUITS B23p - B33 (TERMINAL COMPRIS)

Longueur maxi 080 avec adaptateur F3AA40832

30 métres

Chaque coude à 90^ compte pour 0,5 m de longueur équivalente.
Deux coudes à 45^ = 1 coude à 90^ .

Pour un calcul précis de la longueur maximum du conduit ou pour une utilisation en raccordement collectif :

Pression maximale à la buse 90 pa.

Attention en B33 : la longueur du troncon entre la chaudière et la cheminée ne doit pas exceeder 5 m.

LONGUEURS DES CONDUITS

La longueur du conduit de raccordement L1+L2+L3 entre la chaudière et le conduit collectif est limitée à 4 m en Ø60/100.

Au dela,utiliser l'adaptateur 80/125 reference F3AA40832.

La pente du conduit de raccordement doit descendre vers la chaudière.

Cette chaudière peut être raccordée à un conduit fonctionnant sous pression. elle intègre, de série un clapet anti retour sur l'air en amont du ventilateur.

Pression maximale à la buse = 90 pa.

Les conduits et accessoires 80/125 doivent être sélectionnés dans la gamme POUJOULAT DUALIS ou UBBINK ROLUX.

Attention: en cas de maintenance ou de dépose de l'appareil, obturer les orifices du conduits collectif.

6 - VIDANGE DE LA CHAUDIERE

• Retirer le bouchon de vidange A.
  Vidanger la chaudiere en devissant I'ecrou B.
  Ouvrirle purgeur manuel.

7 - QUELQUES CONSEILS

• Bruits d'air : Purger la chaudière et les radiateurs.
• Bruits d'eau : Réduire la vitesse du circulateur.
• Mitigeurs thermostatiques : Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que d'eventuels entartrages prematurés, il est indispensable d'équipier les mitigeurs de clapets anti-retour sur l'eau froide et l'eau chaude.
• Marche en thermosiphon : Lorsque la chaudière est posée à un niveau inférieur à celui du réseau de chauffage, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière y compris sur le 2ème circuit s'il existe. Il empêchera la circulation naturelle du fluide par différence de densité.

8 - PROTECTION CONTRE LE GEL

• Vidanger totallyment l'installation de chauffage et la chaudière ou les protégger par un antigel chauffage.
• Vidanger totallyment le circuit d'eau sanitaire dans tous les cas.

Attention, la protection par un antigel chauffage ne protège pas le circuit sanitaire.

9 - ENTRETIEN DE LA CHAUDIÈRE

• Selon le décret n°2009-649 du 9 Juin 2009 relat à l'entretien annuel des chaudières dont la puissance nominale est comprise entre 4 et 400 kW :

• Les chaudières alimentées par des combustibles gazeux, liquides ou solides doivent faire l'objet d'un entretien annuel.

• Cet entretien est réalisé à l'initiative de l'occupant.
• Il doit être effectué chaque année par une personne remplissant les conditions de qualification professionnelle.

10 - COURBES DE PRESSION DISPONIBLE AUX BORNES DE LA CHAUDIERE

Après 5 secondes sans appui affichage permanent de la charge instantanée

INDICATEUR LUMINEUX

L'indicateur à LEDs indique l'état de fonctionnement ou une anomalie.

ETEINT	Pas d'alimentation électrique ou boîtier électrique en panne : - Contrôler la tension d'alimentation - Changer le circulator
LED 1 ROUGE + LED 3 JAUNE (Fixes)	Problème électrique : - Contrôler la tension d'alimentation - Changer le circulator
LED 1 ROUGE + LED 4 JAUNE (Fixes)	Fonctionnement anormal : - Tension d'alimentation < 195 V Le circulator fonctionnera à nouveau après l'anomalie résolue lorsque les conditions seront redevenues normales.
LED 1 ROUGE + LED 5 JAUNE (Fixes)	Le circulator est bloqué : - Débloquer le circulator par la vis centrale en façade du boîtier électrique.

Modèle			Unité	HYDROMOTRIX CONDENSATION	PRESTIGE CONDENSATION BALLON 80L	HYDROCONFORT CONDENSATION BALLON 80L	HYDROCONFORT CONDENSATION BALLON 120L
Catégorie				II 2Esi 3P*
Dispositif de chauffage mixte				OUI
Puisance thermique nominale		Prated	kW	20	20	20	20
Puisance utile	A la puissance thermique nominale et en régime haute température	P4	kW	20	20	20	20
	A 30 % de la puissance thermique nominale et en régime basse température	P1	kW	6,7	6,7	6,7	6,7
Efficacité énergétique produit combiné		η	%	94	94	94	94
Efficacité énergétique saisonsnière pour le chauffage des locaux		ηs	%	91	91	91	91
Rendement utile	A la puissance thermique nominale et en régime haute température	η4	%	87,3	87,3	87,3	87,3
	A 30 % de la puissance thermique nominale et en régime basse température	η1	%	97,2	97,2	97,2	97,2
Débit d'air			m3/h	26	26	26	26
Débit gaz Lacq G20 (20mbar)			m3/h	2,18	2,18	2,18	2,18
Débit gaz Groningue G25 (25mbar)			m3/h	2,53	2,53	2,53	2,53
Débit gaz Propane G31 (37mbar)			kg/h	1,6*	1,6*	1,6*	1,6*
Température Maxi chauffage			°C	85
Pression Maxi chauffage		PMS	bar	3
Capacité	Vase**Installation		L	12	18	12	12
				150	220	150	150
Débit ECS D 30K			l/mn		18,5	20	24
Pression Maxi ECS		PMW	bar	10***
Chaudière Mixte sans UPEC	Profil de soutirage déclaré				XL	XL	XXL
	Consommation journalière d'électricité	Qelec	kWh		0,231	0,226	0,246
	Efficacité énergétique pour le chauffage de l'eau	ηwh	%		74	75	70
	Consommation journalière de combustible	Qfuel	kWh		27,206	26,618	34,279
Chaudière Mixte avec UPEC 80L	Profil de soutirage déclaré			XL
	Consommation journalière d'électricité	Qelec	kWh	0,226
	Efficacité énergétique pour le chauffage de l'eau	ηwh	%	75
	Consommation journalière de combustible	Qfuel	kWh	26,618
Chaudière Mixte avec UPEC120L	Profil de soutirage déclaré			XXL
	Consommation journalière d'électricité	Qelec	kWh	0,245
	Efficacité énergétique pour le chauffage de l'eau	ηwh	%	71
	Consommation journalière de combustible	Qfuel	kWh	34,007
Alimentation électricité			V	230~
Fréquence électricité			Hz	50
Puisance électricité			W	120
Catégorieie de surtension				II
Classification électricité				IP2X
Consommation d'électricitéauxiliaire	À pleine charge	elmax	kW	0,080	0,080	0,080	0,080
	À charge partielle	elmin	kW	0,041	0,041	0,041	0,041
	En mode veille	PSB	kW	0,004	0,004	0,004	0,004
Pertes thermiques en régime stabilisé		Pstby	kW	0,120	0,120	0,120	0,120
Émissions d'oxydes d'azote / PCS		NOx	mg/kWh	34	34	34	34
Protection intégrée				1 x Fusible 5x20 F3,15A 250V	1 x Fusible 5x20 T4A 250V
Degre de pollution				2
Altitude maxi				2000 mètres

• Ces chiffres ne sont pas théoriques mais correspondant à la réalité constatée sur les installations.
  La chaudière Hydromotrix 45 kW "chaufferie" n'a pas de vase d'expansion.
  * 7 bar pour chaudière mixte avec UPEC

SCHEMA DE CABLAGE GENERAL

SCHEMA DE CABLAGE GENERAL

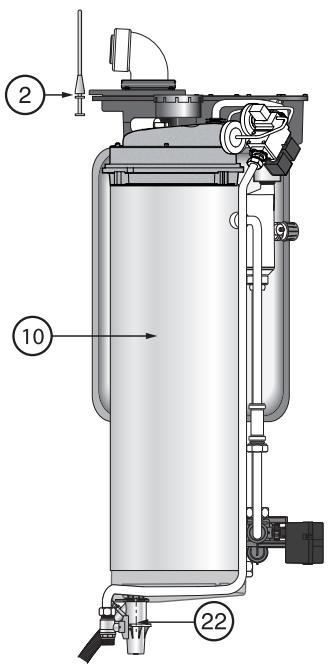

HYDROMOTRIX

1 - Coude de sortie 90^ (non fourni)
2 - Antenne
3 - Electrodes
4 - Robinet gaz
5-Bloc gaz
6 - Vanne d'isolement retour chauffage
7 - Vanne d'isolement depart chauffage
8 - Vidange
9 - Vase d'expansion
10 - Corps de chauffe
11 - Soupape
12 - Purgeur automatique
13 - Raccord Départ 2^e circuit
14 - Moteur vanne de régulation
15 - Satellite de communication
16 - Collecteur air/fumée
17 - Raccord Retour 2eme circuit
18 - Moteur ventilateur
19 - Circulateur
20 - capteur fumée
21 - Silencieux d'admission d'air
22 - Siphon des condensats

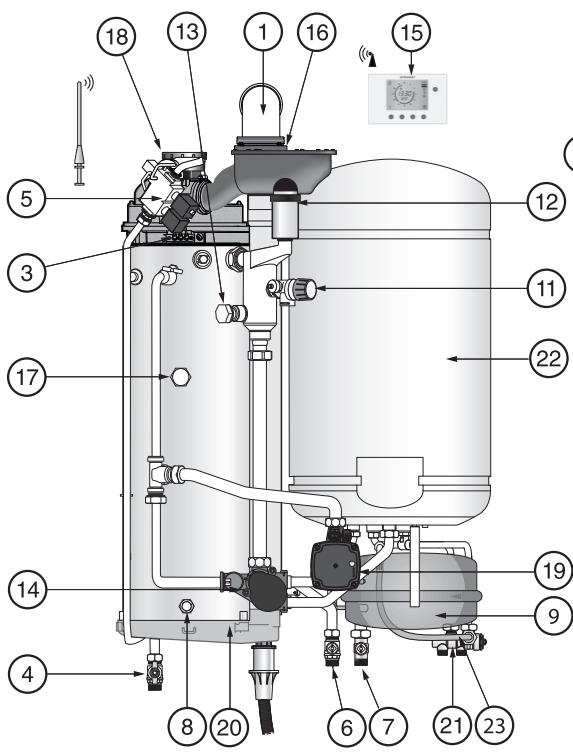

HYDROCONFORT

1 - Coude de sortie 90^ (non fourni)
2 - Antenne
3 - Electrodes
4 - Robinet gaz
5 - Bloc gaz
6 - Vanne d'isolement retard chauffage
7 - Vanne d'isolement départementchauffage
8 - Vidange
9 - Vase d'expansion
10 - Corps de chauffe
11 - Soupape
12 - Purgeur automatique
13 - Raccord Départ 2^e circuit
14 - Moteur vanne de régulation
15 - Satellite de communication
16 - Collecteur air/fumée
17 - Raccord Retour 2eme circuit
18 - Moteur ventilateur
19 - Circulateur
20 - capteur fumée
21 - RTA
22 - Ballon
23 - Flexible de remplissage
24 - Silencieux d'admission d'air
25 - Siphon des condensats

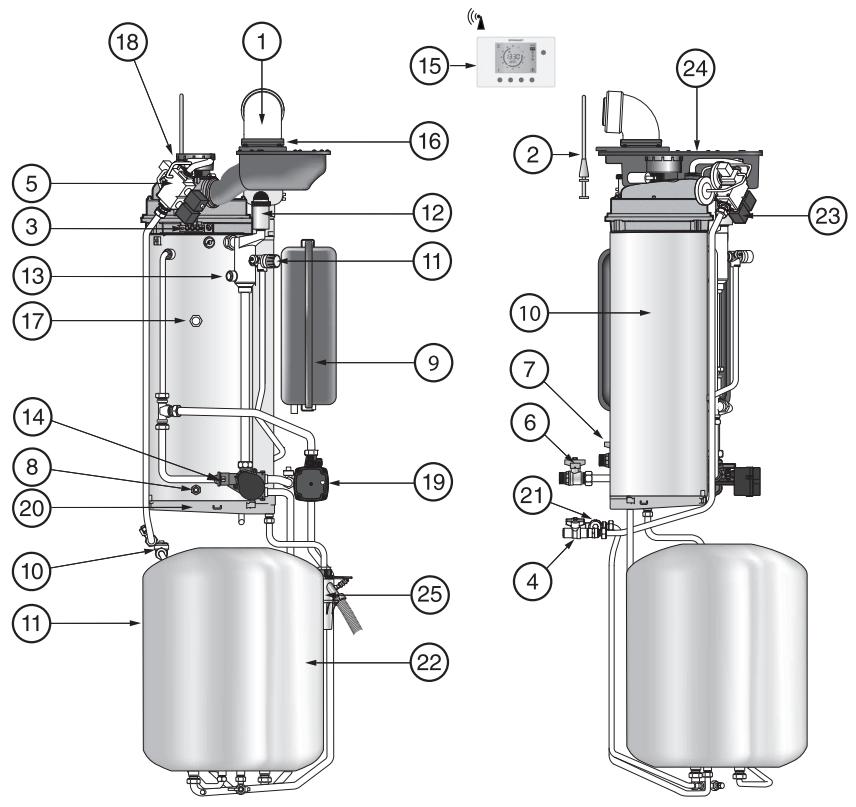

Notes:

1 - Coude de sortie 90^ (non fourni)
2 - Antenne
3 - Electrodes
4 - Robinet gaz
5 - Bloc gaz
6 - Vanne d'isolement départ chauffage
7 - Vanne d'isolement retour chauffage
8 - Vidange
9 - Vase d'expansion
0 - Corps de chauffe
11 - Soupape
12 - Purgeur automatique
13 - Raccord Départ 2^e circuit
14 - Moteur vanne de régulation
15 - Satellite de communication
16 - Collecteur air/fumée
17 - Raccord Retour 2^ème circuit
18 - Moteur ventilateur
19 - Circulateur
20 - capteur fumée
21 - RTA
22 - Ballon
23 - Electrovanne de régulation
24 - Silencieux d'admission d'air
25 - Siphon des condensats

16.1 SONDES DE TEMPERATURE (CTN)

16.2 HYDRAULIQUE

16.3 GAZ BRULES

16.4 REGULATION GAZ (R.E.A.D)

16.5 ELECTRIQUE

• Voir carte de garantie livre avec l'appareil.

FRISQUET

FRISQUET S.A.

20, rue Branly ZI Beauval

77109 MEAUX Cedex

Tel: [phone]

Fax:[phone]
