Type de produit	Réfrigérateur
Marque	Küppersbusch
Modèle	IKU 159-0
Dimensions (H x L x P)	180 x 60 x 65 cm
Poids net	62 kg
Alimentation	220-240 V, 50 Hz
Classe énergétique	A+
Capacité nette (réfrigérateur)	250 L
Capacité nette (congélateur)	90 L
Fonctions principales	Contrôle électronique de température, dégivrage automatique, éclairage LED, étagères réglables en verre, compartiment à légumes, clayette à bouteilles
Système de refroidissement	Ventilé (No Frost)
Porte réversible	Oui
Entretien et nettoyage	Nettoyer avec un chiffon doux et un détergent doux ; ne pas utiliser de nettoyants abrasifs ; dégivrer régulièrement si sans givre automatique ; nettoyer les grilles de ventilation
Sécurité	Utiliser une prise de terre, ne pas brancher sur une multiprise, ne pas stocker de substances inflammables ou explosives, maintenir les ouvertures de ventilation libres
Pièces détachées et réparabilité	Les pièces de rechange sont disponibles auprès du service client ; l'indice de réparabilité est de 7,2/10
Niveau sonore	42 dB(A)
Informations générales	Appareil encastrable ou libre selon installation ; couleur blanc ; fabrication allemande

FOIRE AUX QUESTIONS - IKU 159-0 Küppersbusch

Comment régler la température de mon réfrigérateur Küppersbusch IKU 159-0 ?

Utilisez le bouton de réglage situé à l'intérieur du réfrigérateur. Tournez-le sur une position entre 1 et 5 (ou 1-7 selon modèle). La position 3 est recommandée pour une température de 4°C. Attendez 24h pour stabilisation.

Comment dégivrer le réfrigérateur ?

Si votre modèle est No Frost, le dégivrage est automatique. Sinon, débranchez l'appareil, retirez les aliments, placez des serviettes pour absorber l'eau, et laissez la porte ouverte jusqu'à ce que la glace fonde.

Comment nettoyer l'intérieur ?

Utilisez un chiffon doux imbibé d'eau tiède et de vinaigre blanc ou de détergent doux. Rincez et séchez. Ne pas utiliser de produits abrasifs ou de solvants.

Que faire si le réfrigérateur fait du bruit ?

Les bruits normaux sont un ronronnement du compresseur et un gargouillis du liquide réfrigérant. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il ne touche pas un mur ou un meuble.

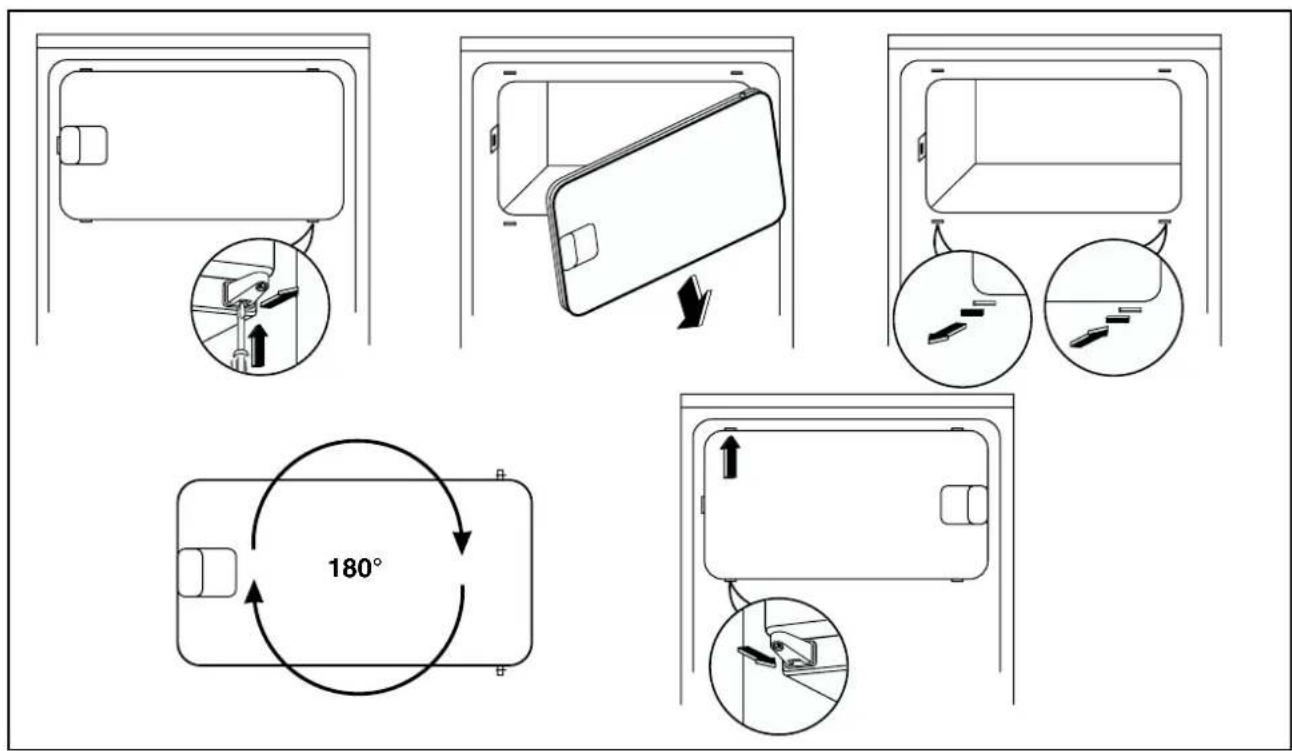

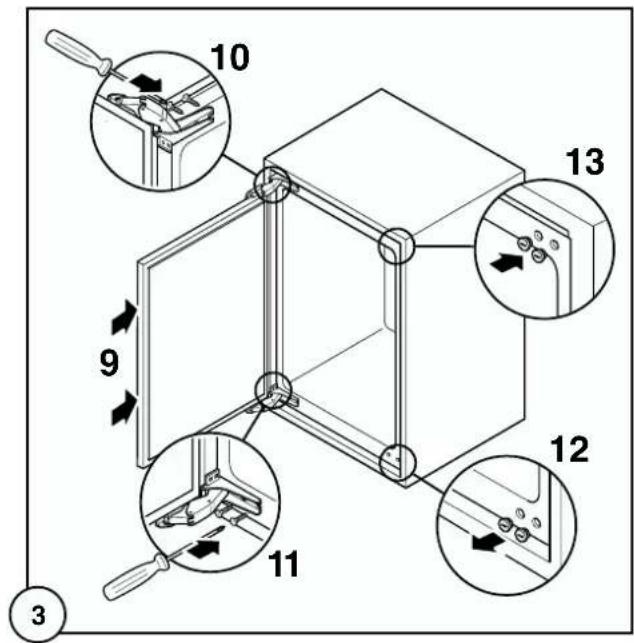

Comment inverser le sens d'ouverture de la porte ?

Le modèle IKU 159-0 permet une inversion de porte. Dévissez les charnières, retirez la porte, repositionnez les charnières de l'autre côté et revissez. Consultez la notice pour les étapes détaillées.

Quelle est la capacité de congélation ?

La capacité de congélation est d'environ 4 kg par 24h. Le compartiment congélateur est de classe 4 étoiles.

Comment économiser de l'énergie avec ce réfrigérateur ?

Placez l'appareil dans un endroit frais, à l'abri du soleil et des sources de chaleur. Laissez un espace de 5 cm autour pour la ventilation. Réglez la température à 4°C pour le réfrigérateur et -18°C pour le congélateur.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès du service client Küppersbusch ou chez les revendeurs agréés. Vous pouvez également commander en ligne via le site officiel.

Que faire en cas de coupure de courant ?

Gardez la porte fermée. Un réfrigérateur plein conserve la fraîcheur pendant environ 4 à 6 heures, un congélateur plein pendant 24h. Ne recongelez pas les aliments décongelés.

Comment installer le réfrigérateur ?

L'appareil doit être installé sur une surface plane et stable. Branchez-le sur une prise de terre. Attendez 2 heures avant de le mettre en marche pour que le gaz se stabilise. Réglez les pieds pour le mettre de niveau.

MODE D'EMPLOI IKU 159-0 Küppersbusch

Instructions d'emploi

Gebruiksaanwijzing

Important: Lire attentivement et ranger soigneusement ce mode d'emploi

Réfrigérateur à intégrer

Integreerbare koelkasten

Frigoriferi integrabili

Comment lire votre notice d'emploi

Les symboles ci-dessous vous guideront au long de la lecture de votre notice:

Instructions liées à la sécurité lors de l'utilisation de l'appareil.

Conseils pour une utilisation correcte de l'appareil afin d'obtenir les meilleures performances.

Informations liées à la protection de l'environnement.

Avertissements importants

Ce sont des avertissements de sécurité. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil.

Nous recommandons de conserver cette notice afin de pouvoir la consulter au besoin et de la remettre, le cas échéant, au nouveau propriétaire de l'appareil.Z

Usage domestique

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Les réfrigérateurs/congélateurs domestiques sont destinés uniquement à la conservation et/ou à la congélation des aliments.
• Contrôler, avant d'installer l'appareil, s'il n'est pas endommagé. Dans le cas contraire, s'adresser au revendeur.
• Cet appareil est lourd. Faites attention lors de son déplacement.

- Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.

- Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.

- Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).

- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.

- Ne touchez pas les aliments surgelés avec des mains humides. Les mains pourraient y rester collées.

- Ne jamais essayer de réparer l'appareil vous-même. Les réparations effectuées par des incompétents peuvent endommager l'appareil. S'adresser au centre de service après-vente le plus proche et n'exiger que des pièces de rechange d'origine.

Sécurité enfants

• Les éléments de l'emballage (par ex. sacs, pellicules, polystyrène) peuvent être dangereux pour les enfants. Ils peuvent s'étouffer!
• En cas d'élimination de l'appareil, couper le câble d'alimentation et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.

Protection de l'environnement

Le circuit réfrigérant et l'isolation de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone. L'appareil ne doit être ni jeté avec les ordures ménagères ni mis à la casse. Il faudra éviter d'endommager le circuit réfrigérant, notamment à l'arrière, à proximité du condensateur grillagé. S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Elimination des vieux appareils

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Sommaire

Avertissements importants ....27

Elimination .....28

Utilisation Avant la mise en service / Mise en service 28

Réglage de la température / Equipement intérieur / Conseils 29

Congélation / Equipement intérieur / Conseils 30

Entretien Dégivrage / Nettoyage ....31

Changement de l'ampoule 32

Si quelque chose ne va pas ... / Service après-vente et pièces de rechange .....32

Caractéristiques Techniques / Réversibilité de la porte ....33

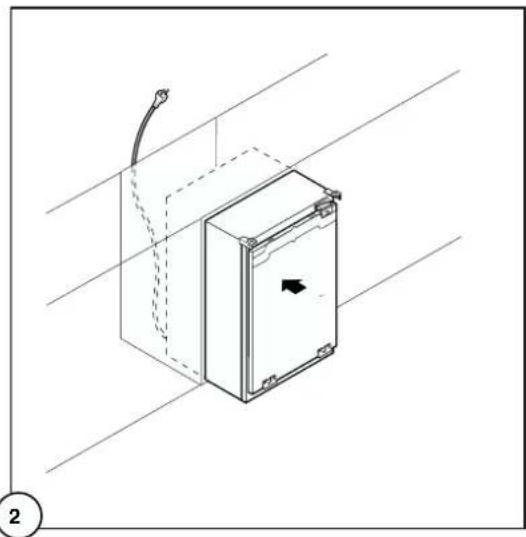

Réversibilité de la porte / Installation / Emplacement / Branchement électrique ....34

Préparation de la grille ....35

Encastrement sous un plan de travail ....35

Matériaux de l'emballage

- Les matériaux marqués du symbole sont recyclables.

PE<=polyéthylène

PS<=polystyrène

PP<=polypropylène

Tous les matériaux de l'emballage sont recyclables.

Mise au rebut des anciens appareils

S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Utilisation

Avant la mise en service

A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

- L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte et toutes les bandes autocollantes et rembourrages à l'intérieur de l'appareil (sauf la plaque signalétique).

Mise en service

Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

L'appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés. En tout cas, l'exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;
• fréquence d'ouverture des portes;
• quantité d'aliments conservés;
- emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Important

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Equipement intérieur

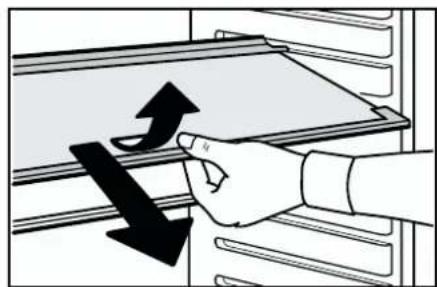

Tablettes amovibles

• Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.
• Tirer la surface de rangement vers l'avant jusqu'à ce qu'on puisse la faire basculer vers le haut ou vers le bas et l'extraire.

- Pour le placement à une autre hauteur, procéder dans l'ordre inverse.

- Pour une meilleure utilisation de l'espace vous pouvez superposer les demi-tablettes antérieures sur les demi-tablettes postérieures.

Pour permettre une bonne circulation de l'air n'enlevez pas la clayette inférieure en verre au-dessus du/des bac/s à légumes et le balconnet porte-bouteille.

Balconnets de porte

• Il est possible de changer de place le balconnet central.
• Dégagez le balconnet en agissant dans le sens indiqué par les flèches.
• Remontez le balconnet à la hauteur désirée.

Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirés et replacés dans la même position.

Conseils

Économie d'énergie

• N'installez pas l'appareil à proximité de cuisinières, radiateurs ou autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionne plus fréquemment et plus longtemps (voir chapitre "Installation").
• N'ouvrez pas la porte plus longtemps que nécessaire.
• Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est

élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

• Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.
• Ne réglez pas la température plus bas que nécessaire.
• Placez les aliments surgelés dans le réfrigérateur pour les dégeler. Le froid des aliments surgelés est ainsi utilisé pour le refroidissement du réfrigérateur.

Réfrigération

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.
• Couvrez les aliments, surtout s'ils sont aromatiques.
• Placez les denrées de façon à ce que l'air puisse circuler tout autour.

Où placer les denrées?

- Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

• Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.
• Fruits et légumes: bac(s) à légumes (une fois nettoyés).
• Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.
• Lait en bouteille: à placer dans l'un des balconnets de la contrereporte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.

Congélation

Le compartiment à 4 étoiles sert à congeler des aliments frais et à conserver des denrées congelées et surgelées pendant un certain temps. Pour congeler les aliments frais il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en état de fonctionnement habituel. Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descendé pas en dessous de 0°C dans le compartiment réfrigérateur.

Dans ce cas il faudra ramener le thermostat sur une position moins froide.

Equipement intérieur

La fabrication des glaçons s'effectue dans le compartiment congélateur.

Remplissez d'eau le bac jusqu'aux trois-quarts de sa hauteur afin de permettre l'expansion de la glace.

Le démoulage des bacs en matières plastique s'obtient par simple torsion.

N'employez pas d'objet métallique pour décoller les bacs à glaçons.

Conseils

• Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme.
• Envoleppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets.
• Évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température.
• Ne consommez pas certains produits tels que les bâtonnets glacés des leur sortie du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des gelures.
• Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.
• Au moment de l'achat, il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre le moment ou le produit est acheté et le moment ou il est placé dans le compartiment congélateur.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater.
• Les aliments dégelés, même partiellement, ne peuvent être recongelés.

Débranchez l'appareil avant toute opération.

Attention

Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.

Dégivrage

Compartiment réfrigérateur

- Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore sans intervention.

- Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Compartiment congélateur

- Dans le congélateur il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 5 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil.

Pour effectuer un dégivrage complet procédez de la manière suivante:

- Enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

- Tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil.

- Maintenez la porte ouverte, placez un récipient sur la première clayette du réfrigérateur, à l'endroit qui correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure;

• Une fois que le dégivrage est terminé, épongez bien le congélateur et remettez le bouchon à sa place.
• Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

L'appareil est équipé d'une grille d'aération; elle doive toujours être nettoyée afin de garantir une bonne ventilation en partie arrière et un fonctionnement optimal de l'appareil.

Nettoyage périodique

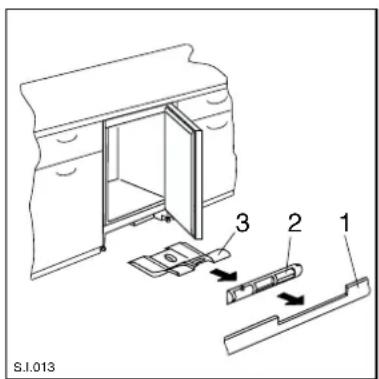

La structure de l'appareil permet d'effectuer un nettoyage de la partie arrière située près du mur en utilisant également un aspirateur.

Pour effectuer cette opération, procédez comme suit:

1. Enlevez la plinthe (1);
2. démontez la grille d'aération (2);
3. sortez le cache (3) avec précaution.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes:

• débranchez la prise de courant;
• videz l'appareil;
  • dégivrez-le et nettoyez-le à fond;
• laissez la porte entrouverte pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

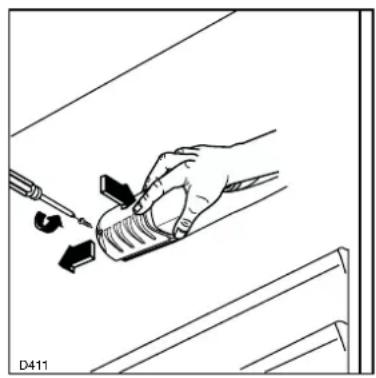

Changement de l'ampoule

- Avant de remplacer l'ampoule, mettez à l'arrêt l'appareil et débranchez-le.

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

1. Dévissez la vis de fixation du plafonnier.
2. Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.
3. Mettez une autre ampoule qui ait la même puissance.

Si quelque chose ne va pas ...

Si l'appareil marche mal, il faut contrôler:

Dérangement Remède
La température à l'intérieur de l'appareil est trop chaude.	La température est mal réglée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour.Vérifiez que la porte soit bien fermée.La température ambiante du local est trop élevée.
L'appareil refroidit trop.	La température est réglée trop bas. Mettre temporairement le thermostat sur une température plus élevée.
Le compresseur fonctionne sans interruption	Tourner le thermostat en choisissant une température plus basse.La température ambiante du local est trop chaude.Vérifier si l'aération de l'appareil est suffisante et si aucun obstacle n'empêche son acheminement.De trop grandes quantités d'aliments ont été entreposées au cours des dernières 24 heures.N'ouvrez pas la porte plus longtemps que nécessaire.
Il y a de l'eau au fond du compartiment réfrigérateur ou sur les clayettes.	Le trou d'écoulement de l'eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâtonnet se trouvant dans l'orifice.
Bruits	Les bruits sont typiques des appareils frigorifiques.Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux.Dès que le compresseur se met en marche, vous l'entendrez bourdonner ou claquer.Certaines sources de bruit sont dus à la mise en place de la structure du meuble.

Service après-vente et pièces de rechange

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer:

• le modèle
  • le numéro de produit (PNC)
  • le numéro de série (S-No)

Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à gauche et en bas.

Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.

Caractéristiques Techniques

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.

En cas de coupure de courant abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 12 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Réversibilité de la porte

Pour l'inversion opérer comme suit:

La réversibilité de la porte une fois effectuée, contrôlez ensuite que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, p.ex.), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne ses dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

Réversibilité de la porte

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (classe T); +18°C et +38°C (classe ST); +16°C et +32°C (classe N); +10°C et +32°C (classe SN). La classe d'appartenance est indiquée sur la plaque signalétique.

Pour l'encastrement et l'éventuel changement du sens d'ouverture de la porte rapportez-vous aux instructions relatives ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: ±6%.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Important

Il faut absolument brancher l'appareil à une prise de terre qui marche.

C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprés. Si la prise de courant de réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.

Cet appareil est conforme aux Directives Communautaires suivantes:

CE - 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
- 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Important

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Préparation de la grille

Ouverture de la porte à gauche:

- enlevez le côté gauche (A) de la grille en le coupant de l'arrière.

Ouverture porte à droite:

- enlevez le côté droit (B) de la grille en le coupant de l'arrière.

Procédez ensuite comme suit pour remettre la grille sur l'appareil:

- glissez la grille à la base de l'appareil puis appuyer sur les crochets (a) jusqu'au déclic.

Encastrement sous un plan de travail

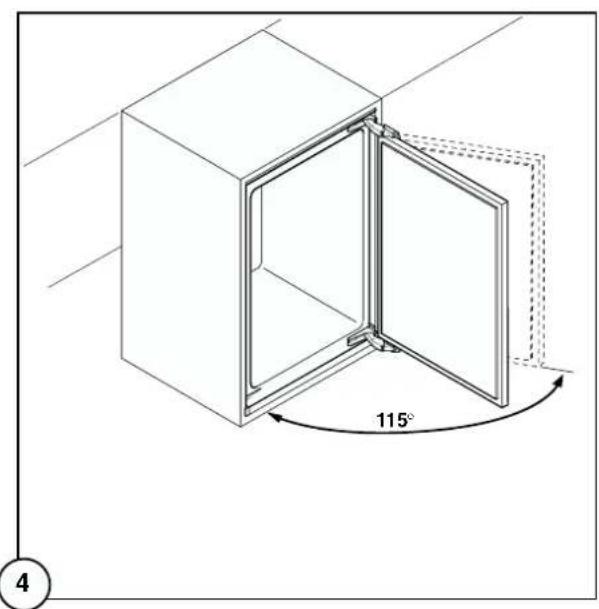

Dimensions de la niche

Les dimensions de la niche doivent correspondre à celles indiquées dans la figure.

Pièces de montage fournies avec l'appareil.

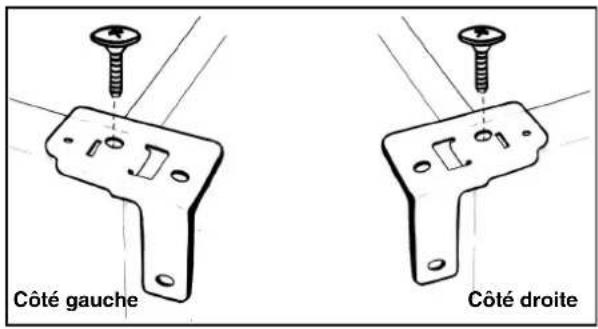

1. Fixez à l'appareil les équerres livrées à cet effet (fig.).

1. Mettre en place l'appareil. La prise murale doit se trouver impérativement hors de la niche d'encastrement de l'appareil.

1. L'appareil est équipé de pieds régables; pour régler l'appareil à la hauteur souhaitée (870 mm max.), il est nécessaire d'agir sur les 4 pieds réglables.

1. Appliquez les joints à pression à l'appareil (fig.).

1. Montez la porte du meuble.

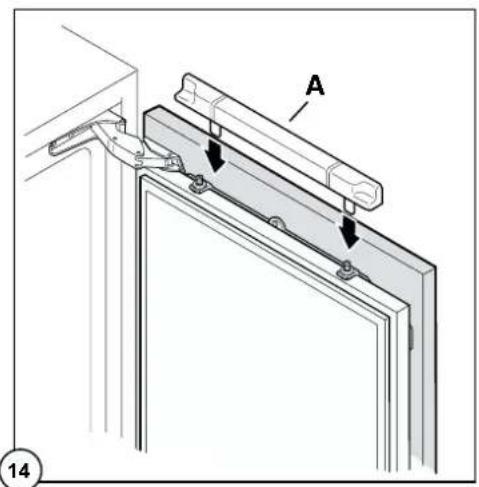

Posez le couvre-joint (A).

Montage de la plinthe

Attention!

Pour ne pas compromettre le bon fonctionnement de l'appareil, il est nécessaire d'utiliser la grille d'aération d'origine.

• Si la niche d'encastrement de l'appareil a une hauteur de A=820 mm et une hauteur de plinthe a=100 mm, la plinthe peut être montée sans modification. Il en est de même pour une hauteur d'encastrement de B=890 mm et une hauteur de plinthe b=170 mm.
• Si la hauteur de la plinthe est supérieure à a=100 mm, b=170 mm, celle-ci doit être découpée afin d'obtenir une hauteur de a=100 mm et b=170 mm et une largeur a=580 mm.
  • Fixez la plinthe au bloc cuisine.

La plinthe doit être positionnée à une distance minimum de 25 mm de la porte.
