Tipo de producto	Refrigerador
Marca	Küppersbusch
Modelo	IKU 159-0
Dimensiones (Al x An x Pr)	180 x 60 x 65 cm
Peso neto	62 kg
Alimentación	220-240 V, 50 Hz
Clase energética	A+
Capacidad neta (refrigerador)	250 L
Capacidad neta (congelador)	90 L
Funciones principales	Control electrónico de temperatura, descongelación automática, iluminación LED, estantes ajustables de vidrio, compartimento para verduras, balda para botellas
Sistema de refrigeración	Ventilado (No Frost)
Puerta reversible	Sí
Mantenimiento y limpieza	Limpiar con un paño suave y un detergente suave; no usar limpiadores abrasivos; descongelar regularmente si no tiene escarcha automática; limpiar las rejillas de ventilación
Seguridad	Usar un enchufe con toma de tierra, no conectar a un enchufe múltiple, no almacenar sustancias inflamables o explosivas, mantener las aberturas de ventilación libres
Piezas de repuesto y reparabilidad	Las piezas de repuesto están disponibles a través del servicio al cliente; el índice de reparabilidad es de 7,2/10
Nivel sonoro	42 dB(A)
Información general	Aparato empotrable o independiente según instalación; color blanco; fabricación alemana

Preguntas frecuentes - IKU 159-0 Küppersbusch

¿Cómo ajustar la temperatura de mi refrigerador Küppersbusch IKU 159-0?

Use el botón de ajuste ubicado en el interior del refrigerador. Gírelo a una posición entre 1 y 5 (o 1-7 según modelo). La posición 3 se recomienda para una temperatura de 4°C. Espere 24 horas para la estabilización.

¿Cómo descongelar el refrigerador?

Si su modelo es No Frost, la descongelación es automática. De lo contrario, desconecte el aparato, retire los alimentos, coloque toallas para absorber el agua, y deje la puerta abierta hasta que el hielo se derrita.

¿Cómo limpiar el interior?

Use un paño suave humedecido con agua tibia y vinagre blanco o detergente suave. Enjuague y seque. No use productos abrasivos o disolventes.

¿Qué hacer si el refrigerador hace ruido?

Los ruidos normales son un zumbido del compresor y un borboteo del líquido refrigerante. Si el ruido es excesivo, verifique que el aparato esté nivelado y que no toque una pared o un mueble.

¿Cómo invertir el sentido de apertura de la puerta?

El modelo IKU 159-0 permite invertir la puerta. Desatornille las bisagras, retire la puerta, reposicione las bisagras en el otro lado y vuelva a atornillar. Consulte el manual para los pasos detallados.

¿Cuál es la capacidad de congelación?

La capacidad de congelación es de aproximadamente 4 kg por 24 h. El compartimento congelador es de clase 4 estrellas.

¿Cómo ahorrar energía con este refrigerador?

Coloque el aparato en un lugar fresco, protegido del sol y de fuentes de calor. Deje un espacio de 5 cm alrededor para la ventilación. Ajuste la temperatura a 4°C para el refrigerador y -18°C para el congelador.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto están disponibles a través del servicio al cliente de Küppersbusch o en distribuidores autorizados. También puede pedir en línea a través del sitio web oficial.

¿Qué hacer en caso de corte de corriente?

Mantenga la puerta cerrada. Un refrigerador lleno conserva la frescura durante aproximadamente 4 a 6 horas, un congelador lleno durante 24 h. No vuelva a congelar los alimentos descongelados.

¿Cómo instalar el refrigerador?

El aparato debe instalarse en una superficie plana y estable. Conéctelo a un enchufe con toma de tierra. Espere 2 horas antes de ponerlo en marcha para que el gas se estabilice. Ajuste las patas para nivelarlo.

MANUAL DE USUARIO IKU 159-0 Küppersbusch

Istrucciones para el uso

Frigorífico integrable

Modell: IKU 159-0

GB

F

NL

I

E

p.: 15 - 26 27 - 38 39 - 51 52 -66 67 - 79

Como leer estas instrucciones de servicio

Indicaciones importantes para su seguridad personal y para la capacidad funcional del aparato frigorífico.

Informaciones adicionales para el manejo y la aplicación práctica del aparato frigorífico.

Informaciones para la aplicación rentable y ecológica del aparato frigorífico.

Seguridad

Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario consultarlo.

Si el aparato se vendiese o transfiriese a otra persona, acuérdese de entregarlo junto con él para que el nuevo propietario conozca el funcionamiento de la máquina y sus advertencias.

Estas advertencias han sido redactadas para su seguridad y para la seguridad de los demás. Le rogamos, por lo tanto, leerlas atentamente antes de instalar y utilizar el aparato.

En funcionamiento cotidiano

• Este aparato no está pensado para ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o que no tengan experiencia y conocimiento, a menos que una persona responsable de su seguridad les supervise o les ofrezca instrucción en el uso del aparato. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• Los frigorificos y/o congeladores domésticos están destinados sólo a la conservación y/o congelación de alimentos.
• Revisar el aparato por si ocurrieron daños al transportarlo. Avisar al concesionario en caso de daños.
• Cualquier modificación que eventualmente fuese necesaria a la instalación eléctrica doméstica para poder instalar el aparato tiene que ser realizada sólo por personal competente.
• Estos aparatos son pesados. Tener cuidado en los desplazamientos.
• Una vez instalado el aparato verificar que no esté apoyado sobre el cable de alimentación.
• No emplear aparatos eléctricos (p. ej., máquinas eléctricas de hacer helado, batidoras, etc.) en el aparato.
• No colocar en el compartimiento de la baja temperatura (congelador o conservador) bebidas gaseosas que podrían explotar.
• Helados y cubitos de hielo sacados de la cámara congeladora no deben llevarse a la boca inmediatamente. El helado puede adherirse en los labios o en la lengua y ocasionar lesiones.
• No tocar productos congelados con las manos mojadas. La piel de las manos podría lesionarse

por congelamiento.

- En caso de necesitar reparaciones no intentar hacerlas personalmente. Las reparaciones efectuadas por persona no competentes pueden provocar daños. Ponerse en contacto con el Centro de Asistencia más cercano y emplear sólo repuestos originales.

Seguridad infantil

• Los materiales de embalaje (p. ej., láminas, icopor) son peligrosos para los niños. ¡Peligro de asfixia!
• Antes de eliminar el aparato frigorífico antiguo es preciso inutilizarlo. Desenchufar, cortar el cable de la red, retirar o destruir eventualmente las cerraduras de resorte o los cierres de cerrojo corredizo. Estas medidas preventivas impiden, p. ej., que niños jugando al escondite puedan quedar atrapados dentro del aparato frigorífico (¡peligro de asfixia!) o arriesgar su vida por motivos similares.

Protección del ambiente

- Este aparato no contiene en el circuito refrigerante y en el aislamiento, gases refrigerantes nocivos para el ozono. El aparato no debe ser eliminado junto con los deshechos urbanos y chatarras. Se debe evitar el daño del circuito refrigerante, sobre todo en la parte posterior cerca del intercambiador. Las informaciones sobre los centros de recepción las suministran las autoridades municipales.

Desguace de aparatos viejos

El símbolo enel producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

Indice

Seguridad 67

Eliminación ....68

Uso Antes de la puesta en servicio / Puesta en marcha .....68

Regulación de la temperatura / Equipamiento interior / Consejos 69

Congelación de los alimentos frescos / Equipamiento interior / Consejos ....70

Manutención Desescarche ....71

Limpieza / Lámpara de iluminación / Si algo no funciona .....72

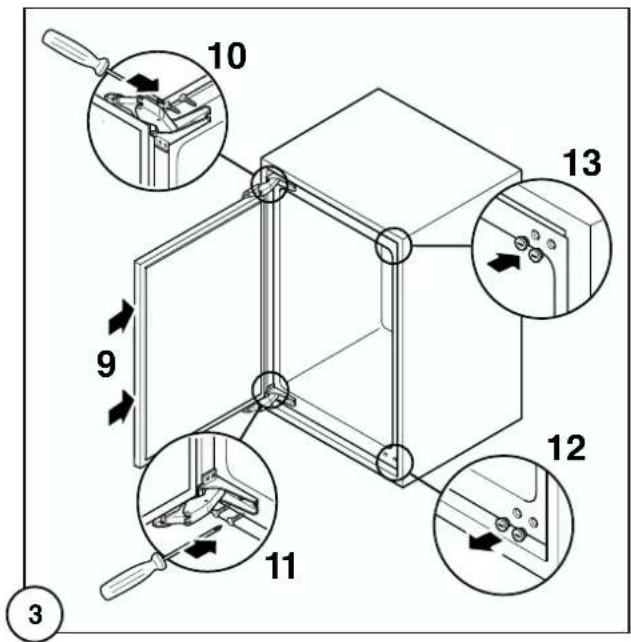

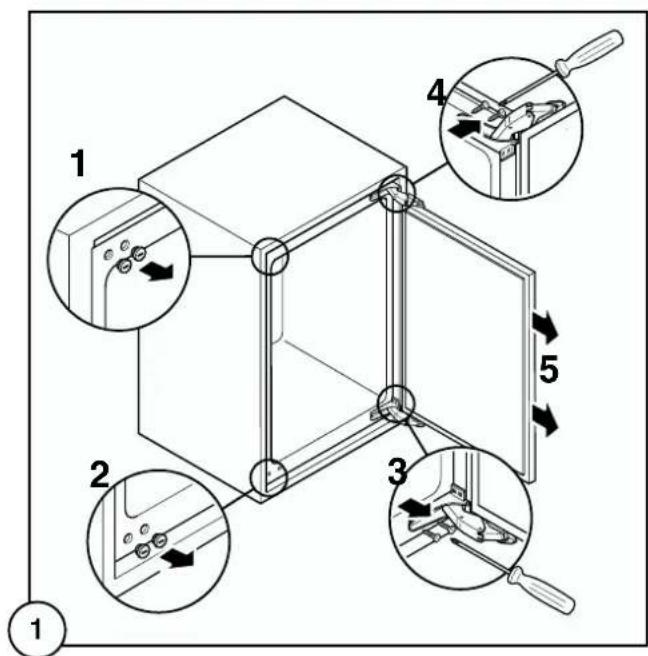

Asistencia Técnica / Características Técnicas / Reversibilidad de la puerta .....73

Reversibilidad de la puertita ....74

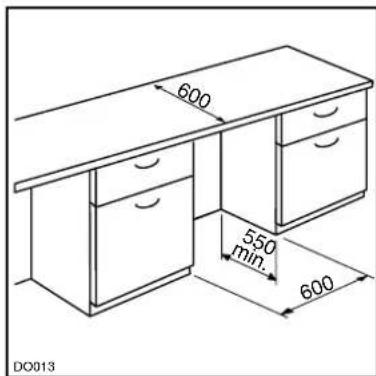

Instalación Colocación / Conexión eléctrica .....75

Preparación de la rejilla ....76

Fijación al plano de trabajo ....76

Montaje del zocalo ....79

Eliminación

Materiales de embalaje

- Los materiales usados en este aparato marcados con el símbolo son reciclables.

PE<=Polietileno

PS<=poliestireno espumado

PP<=Polipropileno

Los materiales de embalaje son reciclables.

Eliminación y reciclaje de aparatos antiguos

Las informaciones sobre los centros de recepción san suministradas par las autoridades municipales.

Uso

Antes de la puesta en servicio

Esperar por lo menos dos horas antes de poner en marche el aparato para dar tiempo a que el aceite regrese al compresor.

- Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

No emplear detergentes o polvos abrasivos que podrian dañar las superficies.

Retirar todas las cintas adhesivas y piezas acolchadas del interior del aparato y de transporte.

Puesta en marcha

Introducir el enchufe en la toma de corriente. Abrir la puerta del refrigerador y girar el mando del termostato, en sentido horario hasta una posición distinta de la posición «O» (parada). El aparato se pone en marcha.

El funcionamiento del aparato se interrumpe al girar el mando en la posición «O».

Regulación de la temperatura

La temperatura se regula automaticámente y puede ser aumentada (menos frío) girando el mando hacia los números más bajos o bien se puede disminuir (más frío) girándolo hacia los números más altos. De todos modos, la colocación del mando se determina teniendo en cuenta que la temperatura interna depende:

• de la temperatura ambiente;
• de la frecuencia de aperatura de la puerta;
• de la cantidad de alimentos conservados;
• de la colocación del aparato.

La posición intermedia es generalmente la más indicada.

Importante:

En las posiciones de máximo frío, con temperatura ambiente elevada, el funcionamiento puede ser continuo, con consiguiente formación de escarcha en la parte posterior del compartimiento; en tal caso es necesario girar el mando a una posición de menor frío, a fin de consentir la eliminación automática de la escarcha y, como consecuencia, obtener un consumo menor de energía eléctrica.

Equipamiento interior

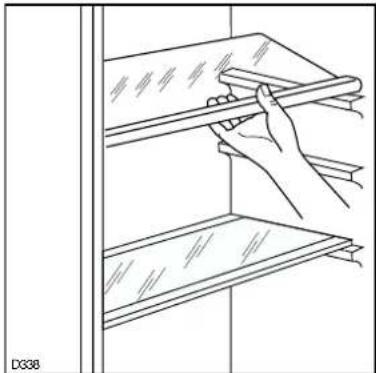

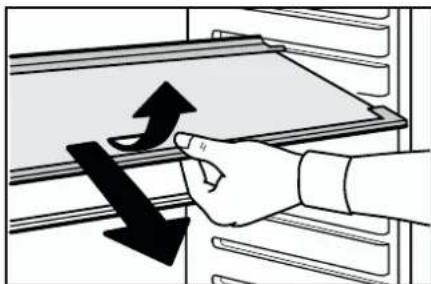

Estantes movibles

• Las paredes internas del frigorífico tienen guías para colocar los estantes a distintas alturas.
• Para ajustarlas hay que tirar hacia adelante del panel inclinándolo hacia arriba o hacia abajo hasta que se pueda sacar.

- El procedimiento de colocación del panel en una altura diferente se efectúa a la inversa.

- Para usar mejor el espacio, los semi-estantes anteriores se puede sobreponer a los posteriores.

Es imprescindible colocar un panel en las ranuras del fondo que se hallan encima de las cubetas para frutas y verduras. Este panel siempre ha de permanecer en dicho lugar para prolongar la conservación de las frutas y las verduras.

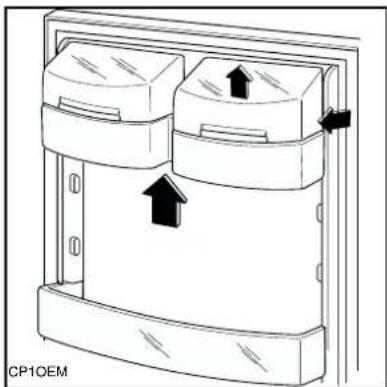

Repisas de la contrapuerta

• Se puede cambiar la posición de la(s) repisa(s) centrale(s) de la contrapuerta.
• Empujar gradualmente la repisa en el sentido indicado por las flechas hasta llegar a desengancharla, luego volverla a montar en la posición deseada.

- Para una limpieza más esmerada se pueden quitar fácilmente las repisas superior y inferior volviéndolas a colocar en su posición.

Consejos

Ahorro de energía

• El aparato frigorífico no debe colocarse cerca de cocinas, radiadores u otras fuentes térmicas. Cuando hay una temperatura ambiental muy elevada, el compresor funciona con más frecuencia y durante más tiempo. Consultar el capítulo "Colocación".
• Cuando el termostato está regulado en la posición de máximo frío, con temperatura ambiente elevada

y una gran cantidad de alimentos, el funcionamento puede ser continuo, con consiguiente formación de escarcha en la parte posterior del compartimiento; en tal caso es necesario girar el mando a una posición de menor frío, a fin de consentir la eliminación automática de la escarcha y, como consecuencia, obtener un consumo menor de energía eléctrica.

• Dejar la puerta abierta solamente el tiempo requerido.
• No colocar platos calientes en el aparato frigorífico. Antes hay que dejarlos enfriar.
• No ajustar la temperatura a un grado más frío que lo necesario.
• Colocar los productos congelados en el frigorífico para descongelarlos. El frío de estos productos sirve para refrigerar el frigorífico.

Refrigeración de los alimentos

• No introducir en la cuba alimentos calientes o líquidos en evaporación,
• cubrir o envolver los alimentos (sobre todo si son aromáticos);
• no poner en las rejillas papeles o plásticos, que impidan el paso del aire entra las mismas.

Para un correcto uso aconsejamos:

• Alimentos cocinados, platos fríos, etc.: tienen que conservarse bien cubiertos y se pueden colocar en cualquier bandeja del frigorífico.
• Fruta y verdura: una vez lavada, ha de colocarse en el cajón (cajones) inferior.
• Carne cruda (bovina, porcina y aves): debe ser envuelta en bolsitas de plástico y colocada en el espacio situado sobre los cajones verdura.

En esta posición la carne puede ser conservada un máximo de 1 a 2 días.

• Mantequilla y queso: deben colocarse en los recipientes adecuados o envueltos en hojas de aluminio o polietileno, a fin de evitar el contacto con el aire.
• Leche en botella: se coloca bien tapada en la contrapuerta.

Plátanos, patatas, cebolla y ajos, si no son empaquetados, no deben conservarse en frigorífico.

Congelación de los alimentos frescos

El compartimento está preparado para la congelación de alimentos frescos y para la conservación durante largo tiempo de alimentos congelados.

Para la congelación de los alimentos no es necesario variar la posición del mando del termostato respecto a la que tiene habitualmente en el funcionamiento normal. Sin embargo, si se quiere obtener una congelación más rápida de los alimentos, girar el mando del termostato hacia la posición de frío máximo. Con el mando en dicha posición, la temperatura del compartimento refrigerante puede descender por debajo de 0°C. Si ocurriere esso, volver a poner el mando del termóstato a una posición que permita una temperatura menos baja en el frigorífico.

Equipamiento interior

Cubitos de hielo

El frigorífico está dotado de una o más bandejitas para hacer cubitos de hielo. Dichas bandejitas, se llenan de agua potable y se colocan en el evaporador.

Se recomienda no emplear utensilios metálicos para despegar las bandejas.

Consejos

Congelación y conservación

• La capacidad de congelación se indica en la matrícula en el interior del aparato, abajo a la izquierda (... kg/24 horas).
• Dividir todo en pequeñas porciones para facilitar la rapidez de congelación y permitir la descongelación sólo de las cantidades necesarias en cada ocasión.
• No abrir demasiado frecuentemente la puerta ni dejarla abierta más de lo necesario.
• Envolver los alimentos en láminas de aluminio o politileno, cuidando de que estas queden bien adheridas a los alimentos y perfectamente cerradas.

• Durante la congelación no añadir nuevos alimentos par congelar y no abrir la puerta del congelador. Nunca poner los productos para congelar con los ya congelados, porque esto podría causar un aumento de la temperatura de los congelados.

• No consumir nunca los cubitos de hielo recién sacados del congelador ya que podrían provocar quemaduras de frío.

• Es aconsejable indicar en cada confección, la fecha de congelación para poder controlar el tiempo de conservación.

• El transporte desde la compra a la colocación en el compartimento debe ser breve.

• No introducir en el congelador bebidas gaseosas, ya que pueden explotar.

• Una vez descongelados los alimentos se deterioran en breve tiempo y no pueden ser congelados nuevamente.

Manutencion

Desenchufar el aparato antes de efectuar cualquier operación.

Atención

Este aparato contiene hidrocarburos en el circuito refrigerante; por lo tanto el mantenimiento y la recarga deben ser efectuados exclusivamente por personal autorizado por la empresa.

Desescarche

Refrigerador

- En el evaporador del compartimento refrigerante la escarcha se elimina automáticamente cada vez que se para el motocompresor. El agua de desescarche, mediante un canal adecuado, se recoge en un recipiente situado en la parte posterior, arriba del motocompresor del aparato, desde donde evapora.

- Limpiar periódicamente el agujero de desagüe del agua de desescarche, situado en la parte central del canal en el compartimiento refrigerante, utilizando el “limpiador” adecuado que se encuentra en el agujero, para evitar que el agua de desescarche caiga sobre los alimentos.

Congelador

- En el compartimento congelador la escarcha deberá ser eliminada cada vez que se ha formado un estrato de aproximadamente 5 mm de espesor, utilizando un raspador apropiado en plástico.

Para efectuar un desescarche completo (1 ó 2 veces el año), actuar de la siguiente manera:

• girar el termóstato hacia la posición de «stop» (O) o desconectar el enchufe desde la toma de corriente.
• Quitar los eventuales alimentos conservados en el interior, envolverlos en muchas hojas de papel de diario y conservarlos en un lugar fresco.
• Mantener la puerta abierta y poner un recipiente sobre la primera rejilla del compartimento frigorífero en correspondencia con el agujero de descarga, extraer el tapón de cierre como se indica en la figura

• Una vez terminado el desescarche secar cuidadosamente el compartimento congelador y introducir el tapón de cierre.
• Limpiar y secar cuidadosamente.
• Girar el mando del termostato en la posición deseada o volver a enchufar el aparato.
• Después de das o tres horas de funcionamiento el aparato está de nuevo listo para la conservación de los alimentos ultracongelados.

Recomendamos no utilizar utensilios metálicos para quitar la escarcha a fin de evitar daños graves en le aparato.

No usar dispositivo mecánico alguno u otro medio artificial para acelerar el proceso de desescarche excepto los recomendados.

Limpieza periódica

No utilizar nunca objectos metálicos para limpiar el aparato porque podría ser dañado.

Limpiar el interior con agua templada y bicarbonato y las partes exteriores esmaltadas con cera a la silicona. Enjuagar y secar cuidadosamente.

El aparato tiene una rejilla de aireación que debe mantenerse limpia para asegurar una buena ventilación y un funcionamiento optimo del aparato.

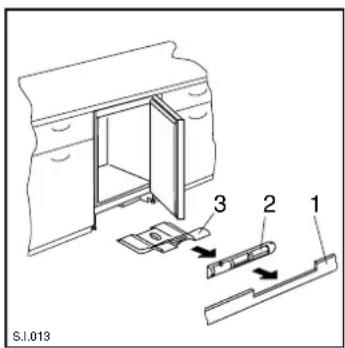

Una vez por año hacer una limpieza de la zona posterior cerca del muro utilizando una aspiradora.

1. Sacar el zocalo (1);
2. desarmar la rejilla de ventilación (2);
3. extraer el carter (3) con cautela.

Periodos de inactividad

Cuando el aparato no tenga que funcionar tener las siguientes precauciones:

• desenchufarlo y sacar todos los alimentos;
• eliminar la escarcha y lavar el interior y todos los accesorios;
• dejar la puerta entreabierta para facilitar la circulación del aire en el interior a fin de evitar la formación de olores desagradables.

Lámpara de iluminación

- Hay que desconectar el aparato y desenchufarlo antes de efectuar el cambio de bombilla.

1. Desatornillar el tornillo de fijación del cubrelámpara.
2. Desenganchar la parte móvil ejercitando una presión sobre la misma como se indica en la figura.
3. Sustituya la bombilla quemada con una de igual potencia.

Si el aparato presentase anomalías será oportuno controlar:

Avería Remedio
La temperatura del refrigerador no es suficiente.	Seleccionar temperatura más fría.No poner en las rejillas papeles o plásticos, que impidan el paso del aire entra los alimentos.Compruebe que la puerta esté cerrada bien.La temperatura ambiental es más caliente. Consultar el capítulo "Colocación".
El aparato enfría demasiado	Girar el regulador a temperatura más caliente.
El compresor funciona continuamente	Girar el regulador a temperatura más fría.La temperatura ambiental es más caliente.Compruebe que la ventilación del aire no esté obstruida.En las últimas 24 horas se han introducido grandes cantidades de alimentos calientes.Dejar la puerta abierta solamente por el tiempo requerido.
Restos de agua en el fondo del refrigerador	Comprobar que el orificio de desagüe de la escarcha derretida no esté obturado (ver cápítulo Desescarche).
Ruidos	A veces son típicos del aparato frigorífico cuando está en servicioCuando penetre agente refrigerante en los tubos delgados, se escuchará un ruido similar al burbujeo o chapoteo.Siempre que el compresor se conecte o desconecte, se escuchará un chasquido.Tan pronto funcione el compresor se escuchará su zumbido.

Después de hacer las verificaciones anteriores, si la anomalía persiste, llame al Centro de Asistencia Técnica más cercano.

Para una asistencia inmediata es importante, que al efectuar la llamada, dar los siguientes datos del aparato frigorífico:

- Denominación del modelo

• Número de artículo (PNC)
• Número de fabricación (S-No.)

tomándolos del certificado de garantía o de la etiqueta de la matrícula colocada en el interior del compartimiento refrigerante, abajo a la izquierda. Es recomendable tenerlos a mano rápidamente.

Los datos técnicos se indican en la placa de serie situada en el lado izquierdo dentro del aparato.

Reversibilidad de la puerta

Para la inversión proceder de la siguiente manera:

Completada la operación de reversibilidad de la puerta, controlar que la junta magnética esté adherida al mueble. Si la temperatura ambiente es fría (por ejemplo en invierno), puede suceder que la junta no adhiera perfectamente al mueble. En este caso esperar que la misma recupere su forma natural o bien acelerar dicho proceso calentando la parte interesada con un normal secador de cabellos.

Revrsibilidad de la peurtita

Situar el aparato lejos de fuentes de calor, como: radiadores, estufas, exposición directa a los rayos del sol, etc.

Las mejores prestaciones se obtienen con temperaturas del ambiente entre los +18°C y los +43°C (Clase T); +18°C y los +38°C (Clase ST); +16°C y los +32°C (Clase N); +10°C y los +32°C (Clase SN).

La clase del aparato es indicada en la Tarjeta Matrícula.

Para el empotramiento y la reversibilidad de la puerta, ver el parágrafo relativo.

Conexión eléctrica

Antes de enchufar el aparato, asegurarse de que la tensión y la frecuencia indicadas en la tarjeta matrícula, correspondan a las de la instalación doméstica.

Se admite una oscilación de 6% sobre la tensión nominal. Para el funcionamiento a tensiones distintas, habrá que utilizar un autotransformador de potencia adecuada.

Asegurarse de que la toma de corriente y el enchufe sean compatibles entre sí sin tener que interponer reducciones ladrones o adaptadores varios. Si fuera necesario, cambiar la toma de la instalación de la casa.

Importante

Es indispensable conectar el aparato a una toma de tierra eficaz.

El enchufe del cable de alimentación está dotado de un adecuado contacto.

Si la toma de corriente de la instalación doméstica no estuviera conectada a tierra, conectar el aparato a una instalación de tierra, conforme a las leyes en vigor, consultar con un técnico especializado.

El fabricante declina toda responsabilidad en el caso que esta norma no sea respetada.

Este aparato es conforme a las siguientes Directivas Comunitarias:

- 73/23 CEE 19/02/73 (Baja tensión) y modificaciones sucesivas;

- 87/308 CEE 2/6/87 relativa a la supresión de interferencias radio y modificaciones sucesivas;

- 89/336 CEE 03/05/89 (Compatibilidad electromagnética) y modificaciones sucesivas.

Importante

Se debe poder desenchufar el aparato; por lo tanto una vez efectuada la instalación es necesario que el enchufe no quede escondido.

Preparación de la rejilla

Apertura de la puerta a la izquierda:

- sacar el lado izquierdo (A) de la rejilla desencajándolo de atrás.

Apertura de la puerta a la derecha:

- sacar el lado derecho (B) de la rejilla desencajándolo de atrás.

Después, para posicionar la rejilla en el aparato proceder de la siguiente manera:

- acercar la rejilla a la base del aparato, luego apretar en los ganchos (a) hasta el click.

N.B. Montar la rejilla después haber fijado con los soportes el aparato en el alojamiento.

Fijación al plano de trabajo

Dimensiones del hueco de instalación

Las dimensiones del espacio de instalación han de corresponder a las indicadas en fig.

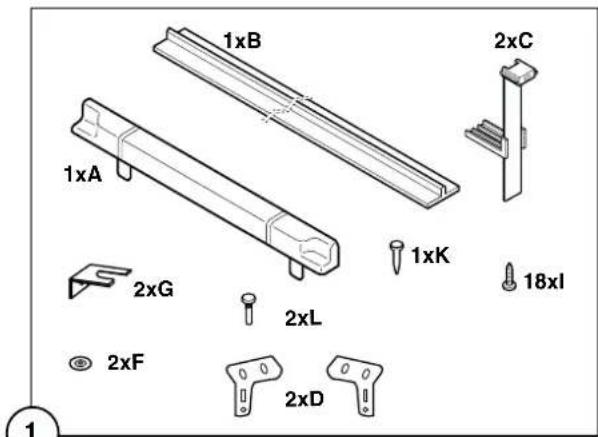

Piezas de montaje

1. Los agujeros en el paquete de la instalación necesitan ser montados sobre el gabinete antes del gabinete que es empujado en la abertura de la cocina.

-Colocar los dos agujeros según lo demostrado en la figura en las esquinas izquierdas y derechas del frente de la mano de la tapa del gabinete.

1. Empujar el aparato en el hueco.

Se debe poder desenchufar el aparato; por lo tanto una vez efectuada la instalación es necesario que el enchufe no quede escondido.

1. El aparato está dotado de patas regulables (fig.). Para adaptarlo a la altura del espacio (max 870 mm) regule los patas que estan en los quatros ángulos inferiores. Ajustar la altura según se indica en la figura.

1. Colocar a presión el cubre-juntas (B) después haber instalado el aparato en el hueco.

1. Fijar el aparato con los tornillos.

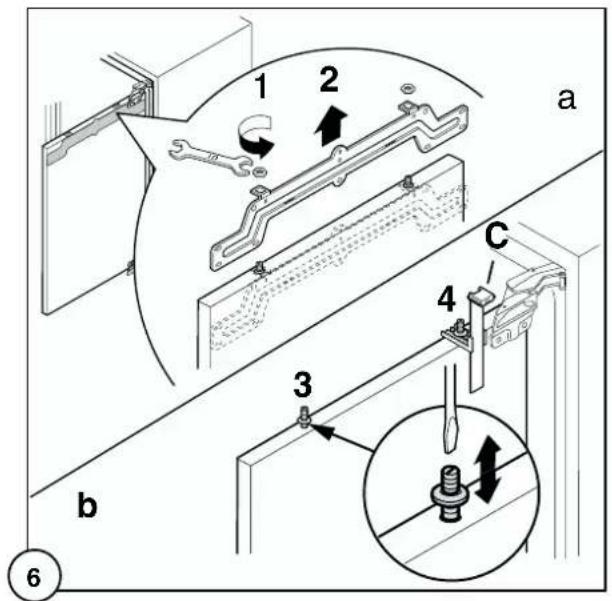

1. Montar la puerta del mueble.


PARTE SUPERIOR DEL PANEL DEL MUEBLE DE LA COCINA

Para no comprometer la funcionalidad del aparato es necesario utilizar la rejilla de ventilación original.

• Cuando la altura máxima del hueco es de A=820 mm. ó B=890 mm. y la del zocalo a=100 mm. ó b=170 mm. El montaje se puede realizar sin modificaciones.
• Si la altura del zocalo es superior a a = 100 ~mm , b = 170 ~mm , el zocalo debe ser cortado hasta la mitad de la zona cubierta del aparato, a 580 ~mm de anchura en una altura de a = 100 ~mm , b = 170 ~mm .
• Fijar el zocalo al bloque de cocina.

A Importante

El zocalo debe ser posicionado a una distancia minima de 25 mm de la puerta.
