MODE D'EMPLOI ECO RADIO SYSTEM FRISQUET

Simplicité et performances sont deux qualités reconnues des chaudières FRISQUET. Qlliont ces valeurs de base aux jes octuelles de communiration et d'intelligence embarquée, ECO RADIO SYSTEM® est le cerveau de votre chaudière. Les seules opérations que vous devrez effectuer seront : - Boseuler l'interrupteur - Choisir votre confort d'eau chaude = Programmer votre confort sur le satellite ECO RADIO SYSTEM® étant aetivé, tout est mis en œuvre pour satisfaire vos besoins en chouffoge et en eou chaude sanitaire : Le satellite de communiration transmet les niveaux de confort que vous avez progremmés et contrôle la conformité de l'ambiance. ECO RADIO SYSTEM® est informé en permanence sur tous les paramètres de l'installation : - Température chaudière - Température déport chauffage - Température eau chaude sanitaire - Température ambiante. ee qui lui permet d'en assurer Le contrôle et la gestion pour l'obtention exoste du niveau de confort souhaité. ECO RADIO SYSTEM® c'est non seulement un haut niveou de confort et de simplicité mais égolement une optimisation maximale du rendement global de l'installation qui a pour effet direct d'abaisser sensiblement la consommation d'énerqie. « L'usager oublie sa chaudière ou fil des saisons et des ans ECO RADIO SYSTEM® se charge de son confort ». FRISQUET S.Q. « Faisons connaissance ! » 1 HHDRONOTRIX - HYDROMOTRX VENTOUSE - HYDROCONFORT - HYDROCONFORT VENTOUSE: 1GP @ Interrupteur Marche/Arrêt avec témoin @ Témoin de fonctionnement du brûleur @ Sélection du mode eau chaude sanitaire [4] Affichage de la température chauffage 6 Indicateur de pression de l'installation le] Prise de commande manuelle Q Indicateur de la marche automatique

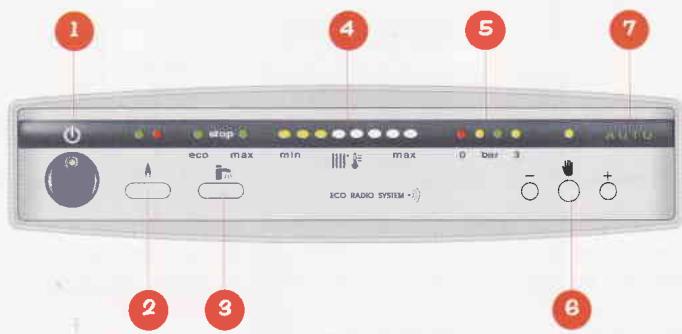

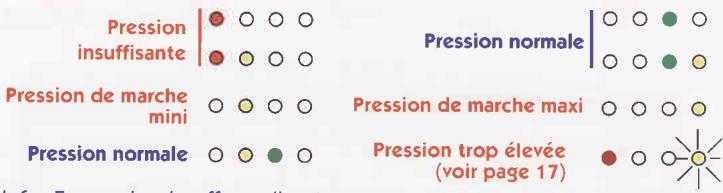

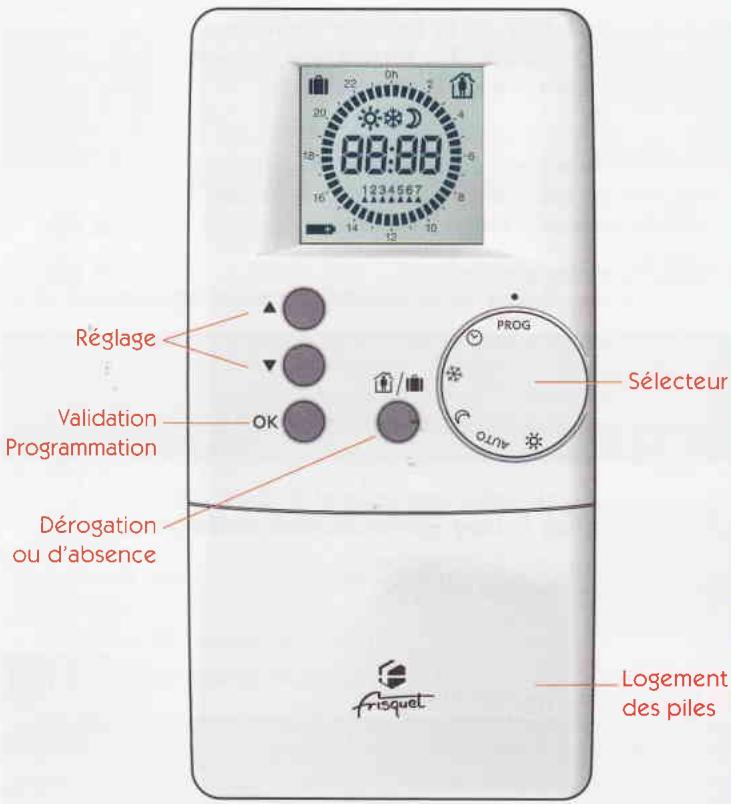

« Je veux mettre ma chaudière en marche ! » * Mon atellte de'commancaton redo lb # Basculer l'interrupteur Marche/Arrêt , son témoin | s'allume. # Vérifier le niveau de pression de l'installation sur (®) l'indicateur de pression. ion [@ © © © 00.0 Pression : insuffisante |[e © o © RE Lo Pression de marche © © © © Pression de marche maxi © O © © Pression normal Pression trop élevée NL ver (voirpage17) © © AN Info ‘En mode chauffage, il est normal que la pression varie du mini (jaune) au Maxi (jaune) sans atteindre les valeurs extrêmes (rouge allumé ou rouge clignotant) Réglage | «Je dois faire l'appoint de la pression ! » B Sélecteur M Ouvrir le robinet A puis le robinet B (robinet Validation —| dans le sens du tube). Programmation M Lorsque la pression est correcte, fermer ‘A le robinet B puis le robinet A situés sous Dérogation la chaudière (roninet perpendiculaire au tube) ou d'absence « Je dés: timiser le rendement de l'eau chaude sanitaire

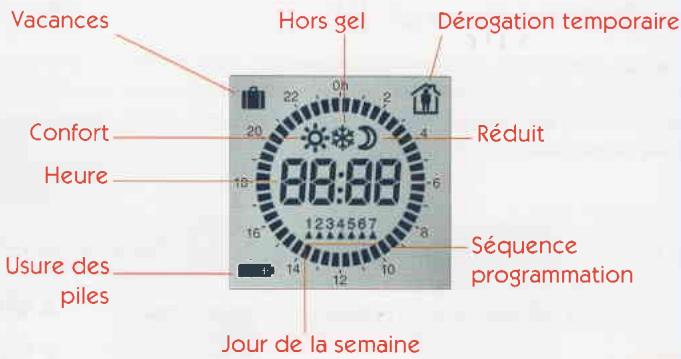

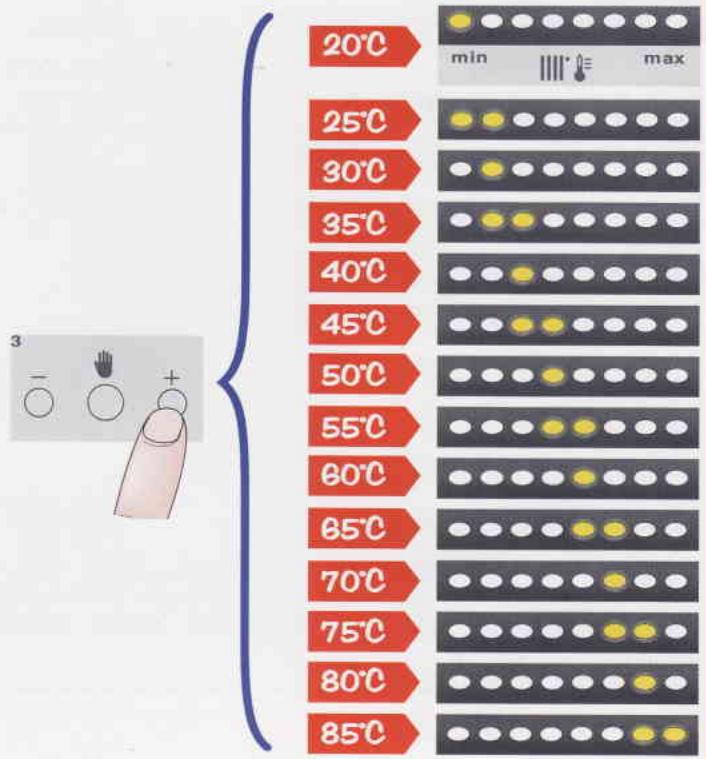

m Appuyer sur le bouton du mode eau chaude Durs] a — Logement sanitaire pour allumer le témoin lumineux au des piles dessus de la position éco. «Je désire obtenir le maximum d'eau chaude ! » M À ppuyer sur le bouton du mode eau chaude sanitaire pour allumer le témoin lumineux au dessus de la position max. Je dois m'absenter pendant jours. Je souhaite ('ooneater bah dans te ve ne roduetion d'eau chaude sanitaire ! » m Appuyer sur le bouton du mode eau chaude FER pour allumer Stop. ns Heure « Je veux arrêter le chauffage pendant l'été ! » œ = m Le satellite s'en charge automatiquement. Si vous préférez, vous É Séquence pouvez passer en commande manuelle (voir page 13) et éteindre Usure Ts —+ h programmation toutes les leds lumineuses par une action prolongée sur la touche — . RIRE) Vacances Hors gel Dérogation temporaire Confort Jour de la semaine

«Je veux mettre l'horloge à l'heure et ou jour ! » m Positionner le sélecteur sur © # L'heure et le jour de la semaine s'affichent : 1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche. # Procéder au réglage de l'heure et du jour de la semaine en appuyant sur l’un ou l'autre des 2 boutons de réglage prévus à cet effet. m Remettre le sélecteur sur AUTO. Attention, chaque passage de l'horloge à 24 heures permet le changement de jour de la semaine. Le bouton de réglage appuyé en permanence effectuera un déroulement de minute en minute puis plus rapidement d'heure en heure. « Je veux modifier la température du mode confort ! » # Positionner le sélecteur sur m La température de Confort s'affiche.

m Procéder au changement de consigne de température du mode confort en appuyant sur l'un ou l'autre des boutons de réglages. « Je veux modifier la température du mode réduit ! » m Positionner le sélecteur sur À m La température Réduit s'affiche. M Procéder au changement de consigne de température du mode réduit en appuyant sur l’un ou l'autre des boutons de réglages. « Je veux modifier la température hors gel! » # Positionner le sélecteur sur % m La température Hors gel s'affiche. # Appuyer sur l’un ou l'autre des boutons de réglage.

«Je désire programmer mes séquences de chauffage ! » m Positionner le sélecteur sur PROG # La programmation actuelle pour le premier jour, soit le lundi, s'affichera. - # Le premier créneau de 0 heure à O heure 30 clignotera. Procéder à la programmation des séquences des modes confort et réduit. m Appuyer sur l’un ou l'autre des boutons de réglages. a@ pour 30 minutes de Confort v@ pour 30 minutes de Réduit Attention, si votre sélection se porte sur un créneau « Confort» il sera affiché sur le cadran, si voi porte sur un créneau « Réduit » il sera effacé du cadran, sélection se Sélection d’un créneau “. «Mode confort » M La programmation des créneaux commence dans tous les cas à O heure et finit à 24 heures. Une fois la sélection terminée pour le premier jour de la semaine, appuyez sur la touche OK pour valider votre programmation et vous passerez automatiquement au jour suivant.

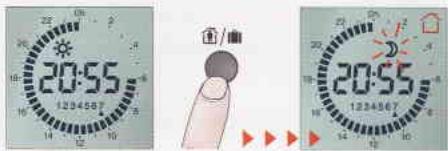

« Je rentre plus tôt à mon domieile ! » m Appuyer brièvement sur le bouton {#1 /IB , le mode Confort sera activé. € /1i M Après cette action le symbole du mode < confort clignotera pour vous informer qu'une dérogation temporaire est en cours. m Sur l'afficheur digital en haut à droite il sera inscrit une maison avec un personnage à l'intérieur. Le symbole ri indique qu'il s’agit d’un retour anticipé. Dérogation temporaire Réduit -> Confort « Je quitte mon domicile avant le passage au mode réduit programmé | » mæ Appuyer brièvement sur le bouton {8} /IfI. M Le mode Réduit sera activé. m Après cette action le symbole du mode Réduit 2 clignotera pour vous informer qu’une dérogation temporaire est en cours. # Sur l'afficheur digital en haut à droite il sera inscrit une maison vide. Le symbole Q indique qu'il s’agit d'un départ anticipé. Dérogation temporaire Confort -> Réduit ci /ait Remarque : Vous pouvez revenir à tout moment au mode normal, en effectuant de nouveau un appui bref sur le bouton de dérogation temporaire

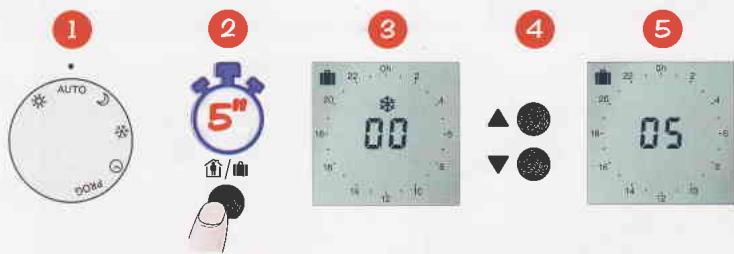

annulée lors de la prochaine commutation de la programmation. «Je pars en vacances quelques jours, je souhaite une température basse pendant mon absence et l'iléol serait qu'à mon retour mon habitation soit chauffée ! » M Positionner le sélecteur sur AUTO. ju de M En partant appuyer sur le bouton de dérogation pendant au moins 5 secondes. m Le symbole ll apparaît en haut à gauche de l’afficheur. # Un compteur apparaît à l'emplacement de l'heure : le double zéro est affiché. maAfficher le nombre de jours d'absence en appuyant sur les boutons de réglage. = Pour annuler cette manipulation, appuyer brièvement sur le bouton de dérogation temporaire, En résumé... Dans ce cas, votre habitation aura comme consigne de température votre choix de température hors gel pendant une période de 5 jours et le 6€ reviendra automatiquement en mode normal de programmation journalière. Votre maison sera donc chauffée lors de votre arrivée. NB : Le premier jour programmé est aujourd'hui. «Je désire que ma maison soit chauffée en permanence à la température m Positionner le sélecteur sur %X et la consigne de température sera celle du Confort et ce 24h / 24. « Je désire que ma maison soit chauflée en permanence à la température Réduit ! » m Positionner le sélecteur sur D et la consigne de température sera celle du Réduit et ce 24h / 24.

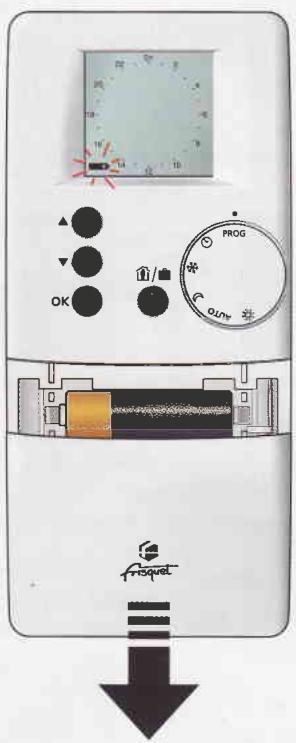

« Le changement des piles du satellite radio... » « Quelles sont les réglementations et les preseriptions Mon satellite peut fonctionner avec les mêmes piles pendant 1 à 2 ans. d'environnement ? » Lorsque les piles doivent être remplacées : # Une chaudière à gaz doit être installée par - Le symbole clignote un professionnel qualifié. - Les chiffres du centre de l'afficheur clignotent m |! agit en respectant les réglementations . en vigueur et votre sécurité. Il faudra changer les piles ( Type 1,5 V LRé impérativement de type Alcalines ) dans un délai de 1 mois. M Conformément à la réglementation , il doit vous délivrer un certificat de conformité visé par Qualigaz : m Faites glisser le couvercle inférieur du satellite de communication. M Changer les 3 piles 1,5 V (Attention, à la polarité +/-)*. - Modèle 2 pour une installation nouvelle ou sa modification. - Modèle 4 pour tout remplacement d'une chaudière à gaz en lieu et place de l’ancienne. m Remettre le couvercle en le faisant glisser du bas vers le haut. Pour votre bien-être, votre sécurité”et la longévité de votre chaudière : m Laisser les ventilations obligatoires libres et propres. m Ne pas placer un appareil de cuisson sous où à proximité immédiate de la chaudière. m Les appareils à gaz ainsi que leurs conduits de fumée doivent être vérifiés, nettoyés et réglés une fois par an. (cf Règlement Sanitaire Départemental Art. 31/6) m Le respect de ces règles permettra de garder à votre installation, le niveau de performances, d'économie d'énergie et de confort que vous attendez d'elle. m Doivent être respectés les textes suivants : DTU 61.1 (et ses mises à jour) NF P45204. DTU 24.1 (sauf pour Ventouse) NF P51201. Arrêté du 2 Août 1977 et ses modificatifs. — Norme NFC 15.100.

• Vous disposez de 1 minute et 30 secondes pour effectuer cette opération. Si vous dépassez ce temps, il faudra remettre le satellite à l'heure Ces conseils de sécurité élaborés par GAZ DE FRANCE vous sont mais vos programmes seront conservés. proposés par FRISQUET S.A.

« Les eonseils pratiques... » M La purge des radiateurs. Si un ou plusieurs radiateurs ne chauffent plus ou sont bruyants (écoulement d'eau), les purger, Procéder de même pour les éventuels points hauts de l'installation. Après une purge, toujours vérifier et rétablir, le cas échéant, la pression (voir page 4). M La protection contre le gel Le contrôle permanent de la chaudière dans son environnement intègre une fonction Hors gel par la mesure de la température ambiante. Dans les résidences occupées irrégulièrement il faut : - Vidanger l'installation et la chaudière ou protéger par un additif antigel spécial chauffage. Attention dans tous les ci Il est indispensable de vidanger le circuit sanitaire M La qualité de l'eau Votre chaudière est peu sensible à l’entartrage, néanmoins lorsque les teneurs dépassent une certaine limite, le calcaire sera cristallisé. Il se crée un entartrage de l'échangeur sanitaire mais aussi des machines à laver, robinets, etc. La chaudière a une action auto détartrante. Le tartre est éliminé en paillettes présentes dans l'eau ou dans les filtres des robinets. On classifie les eaux selon leur teneur en calcaire : . Moins de 19°F : Eau douce De 13°à24°F : Eau dure Plus de 25°F : Eau très dure Rappel : 1°F = 10 grammes de calcaire par m° d'eau 24°F= 240 grammes de calcaire par m° d'eau Mise en garde Si vous habitez une région où l’eau est dure ou très dure, il y a lieu de prévoir un dispositif éliminant ou limitant les effets néfastes du calcaire. Votre installateur vous conseillera sur les différents systèmes efficaces : Polyphosphates ou résine + sel. Si le débit d'eau chaude diminue aux robinets, l'échangeur sanitaire s'entartre. Adressez vous rapidement à un professionnel avant l'entartrage total. M La commande manuelle Pour une raison particulière, ou en cas de défaillance du satellite radio, vous pouvez accéder à la commande manuelle de température directement sur le tableau de bord. Appuyer une fois sur le bouton Ÿ situé sur le tableau de bord de la chaudière. Le témoin lumineux Auto s'éteint. Le témoin Commande manuelle s'allume. Fixer la température départ radiateurs que vous souhaitez en maintenant appuyé le bouton +ou—. Votre choix s'inscrit sur l'indicateur de température du chauffage. Chaque voyant correspondant à une température différente. Votre sélection faite, cette température sera maintenue en permanence. NB : En commande manuelle, vous vous privez de toutes les qualités de régulation de l'ECO RADIO SYSTEM, revenir au mode Auto dès que possible. nl | 75C

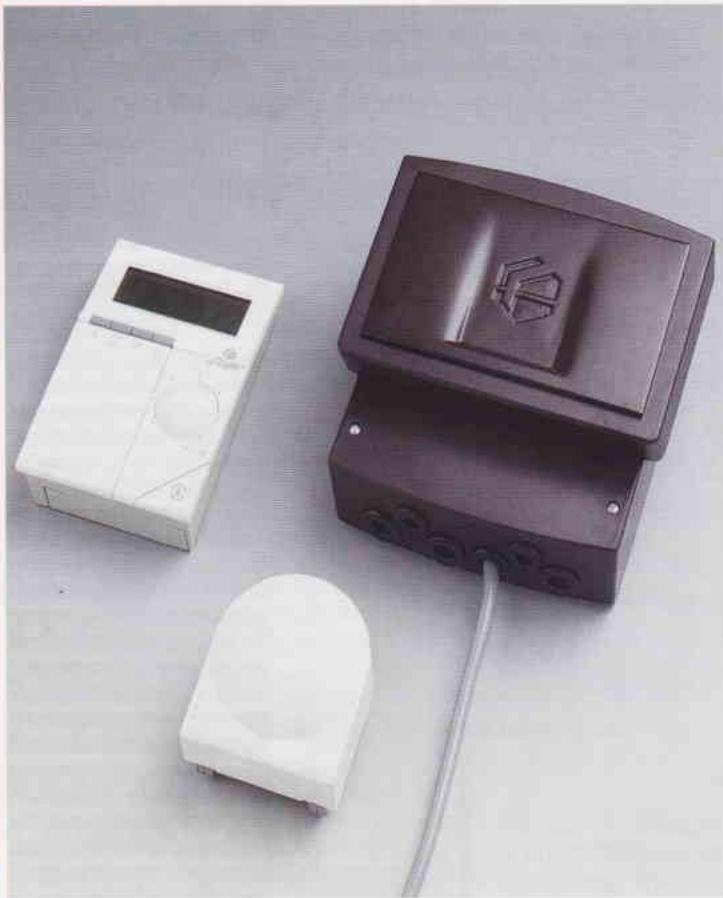

La régulotion RIF 5000 s_à Si votre installation de chauffage est pilotée par une régulation en HE Hnln|lnlnm|n|n|m|nm|mf|n|s fonction des conditions extérieures, RIF 5000, reportez vous à la Ê notice spécifique pour son utilisation. à EN CN. EN DEN lui EN MEN IAE NON DS M PE CNRS LIEN ER ET EN SE LE Si là RIF 5000 contrôle deux circuits de chauffage distincts (exemple : plancher chauffant + circuit radiateurs) le satellite radio Capacité commande le deuxième circuit et a été placé en un endroit ë els slelsisisalalalcele représentatif de la température de la zone chauffée par ce circuit. (exemple : circuit radiateurs piloté par satellite radio) 5e &é [slalslselselslelslslelsels Vous établirez alors un programme correspondant aux critères de ÉÉ PS) 0 pe D out où D Oo) où ho D'ou | 61 confort que vous souhaitez appliquer à cette zone spécifique. de 2181881818 |3|38|12|3|81|8 Eguls i38 slelelelele|-|-|-+|.lele sexle à | 2 | 2e Me eat 2) sc GIE El s] 818181818188 |18|1813;18 LE RSS ITR 88 || IS) ils s|slslsls ele | Sie sels] &| 8153 CESR S|lalz $ CH al Slalalslalalslalale silsels|als|elslsls|sls|s GE) NN |A IS MCE CON RES ANR LENS MARS DS slélalalalals|älala|alàls 33 [5182181312 |21818|2|141818 Sal s S|Slals|ls| slalsials &|8|a|a|a|s

« Les incidents éventuels. » Grâce à ECO RADIO SYSTEM, votre chaudière est contrôlée en permanence. Cependant votre service de chauffage ou d'eau chaude peut être perturbé et ne pas vous donner entière satisfaction. Votre chaudière possède un service minimum pour les anomalies mineures (n'ayant pas de rapport avec la sécurité). ll vous permettra d'attendre le technicien sans être en panne totale. D'autres situations sont liées à votre installation et quelques manœuvres simples permettent soit de retrouver l'usage normal soit de donner à l'entreprise qui assure le service après-vente, des éléments de pré-diagnostic qui lui permettront d'être plus efficace. Dans tous les cas, avant de prévenir le technicien, il est nécessaire de procéder à quelques vérifications. « Que faire si … » eje n'ai plus ni eau chaude, ni chauffoge ! e Je vérifie que la prise électrique soit branchée. Je vérifie que l'interrupteur général soi basculé et son voyant allumé: » Si ma chaudière est raccordée à une installation VMC GAZ Collective, je me renseigne auprès du gardien de son bon fonctionnement. e Je regarde le tableau de bord. D le voyant rouge est allumé : » Le brûleur est en sécurité. > J'appuie sur le bouton de réarmement. e Si le défaut persiste : » je vérifie que la chaudière soit bien branchée sur sa prise habituelle et sans prise multiple. eLe voyant rouge est allumé et tous les voyants du thermomètre clignotent : D La chaudière est en surchauffe, je dois impérativement appeler un professionnel. » Si j'ai une chaudière raccordée à une cheminée, ou une VMC, j'appelle un professionnel pour faire vérifier ces dispositifs. . CN ; ue e Le voyant vert clignote. » Les gaz brûlés ne sont pas évacués correctement. Je fais rapidement vérifier ma cheminée. Si j'ai une chaudière ventouse, je vérifie que l'évacuation des produits de combustion ne soit pas obstruée au niveau du terminal ventouse à l'extérieur. eLe voyant rouge de l'indicateur de pression est allumé : la pression est insuffisante. Rétablir la pression d'eau comme indiqué page 4 eLe voyant jaune de l'indicateur de pression clignote et le voyant rouge est allumé. » La pression est trop importante, la « soupape électronique » empêche le fonctionnement du brûleur Enlever de l'eau par le purgeur d'un radiateur jusqu'à ce que le voyant vert s'allume seul. Info :En mode chauffage, il est normal que la pression varie du mini (jaune) au Maxi (jaune) sans atteindre les valeurs extrêmes (rouge allumé ou rouge clignotant) e L'eau chaude sanitaire. e L'eau n'est pas assez chaude : D je regarde le tableau de bord, le voyant “éco” ou “max” doit être allumé. > Si aucun voyant de choix sanitaire n'est allumé, prévenir l'entreprise qui assure le service après vente. Si le voyant T1 clignote sur l'indicateur de température du tableau de bord (voir page 18) la sonde sanitaire est défectueuse prévenir l'entreprise qui assure le service après vente. Si la situation au tableau de bord est normale, un réglage du régulateur thermostatique automatique est certainement nécessaire : prévenir un professionnel «Le débit au robinet diminue : D || s’agit d'un phénomène d'entartrage, contacter rapidement un professionnel.

e Le chouffage line fonctionne pas ou fonctionne de manière aléatoire : » Je vérifie que le satellite de communication soit correctement réglé et sur une position correspondant au mode de marche souhaité. D Je vérifie que les piles du satellite soient en bon état de marche, par précaution je les change. e Je regarde le tableau de bord : D Le clignotement d’un voyant révèle toujours un mode de fonctionnement anormal. D Le voyant vert B clignote : les gaz brûlés ne sont pas évacués correctement (voir page 17). > Le voyant M clignote : la transmission radio n'est pas reçue. D Les voyants jaunes T9, T3 ou STOP clignotent, la chaudière -_ fournit un service minimum évitant ainsi dans là plupart des cas une panne totale de chauffage. Faire appel à l'entreprise qui assure le SAV, le remplacement d'une pièce est nécessaire. » Vous êtes équipés d’une régulation RIF 5000 et AUTO clignote: la commande de la régulation est défaillante. Faire appel à l'entreprise qui assure le SAV. epression d'eau dans le circuit est insuffisante, la rétablir comme indiqué page 4. e Certains radiateurs situés au-dessus de la chaudière chauffent même l'été : » votre installation a un fonctionnement en circulation naturelle, la pose d’un clapet antithermosiphon s'impose. Je veux mettre ma chaudière en marche ! ................. .page 4 L'eau choude sanitaire … . TE ee hpagerd] Mon sotellite de communieation radio! ................... page 5 Je veux mettre l'horloge à l'heure et au jour! ............ ..page 6 Je veux modifier la température mode confort | … Je veux modifier la température mode réduit ! ............... page 6 Je veux modifier la tempéroture mode Hors gel! .............poge 7 Je désire programmer mes séquences de chauffage ! - page 7 Je rentre plus tôt à mon domirile | ....... COdado EP anbnd 1 DC Je quitte mon domieile plus tôt que le passage ou mode réduit … page 8 Je pars en vosances … .... - page © Je désire que mo. moison soit chauffée en mode confort | ..... page © Je désire que mo maison soit chauffée en mode réduit ! ...... page 9 Changement de piles ................. DOG0 PGA O0 un LP 0) | Quelles sont les réglementations en vigueur ? .............. page 11 Les conseils pratiques ! ......... DOPOOOBC doocancoooanod page 12 Caractéristiques techniques ….......................... page 15 Les incidents éventuels … ............... séssssse......page 16 Que faire si .................... SCo00060080mhn Es page 18

Réf. 310314/ 13 « la Garantie...» Nos chaudières sont garanties un an contre tout défaut de fabrication dans une limite de 18 mois à compter de la date de notre facturation, à la condition qu'elles aient été mises en œuvre et installées conformément aux règles de l'art et normes en vigueur. ä h-Tierry Notre garantie et notre responsabilité sont limitées à la fourniture gratuite des pièces retournées en usine pour examen et reconnues défectueuses dès l’origine. Sont exclus de cette garantie tous les incidents dus à une utilisation défectueuse ou anormale L'utilisateur bénéficie en tout état de cause de la garantie légale des vices cachés des articles 1641 et suivants du code civil. « La garantie longue durée ….l» Lorsque l'installation, la mise en route et l'entretien sont assurés par un professionnel qualifié, notre garantie peut être portée à : + 5 ans pour le corps de chauffe, brûleur et ballon en acier inoxydable si incorporé à la chaudière. + 2 ans pour les autres composants Pour en bénéficier, notre garantie longue durée doit être demandée par l'installateur pour son client. Il est indispensable de nous retourner votre carte de garantie complétée avec le cachet de l'installateur pour que votre demande soit enregistrée.

20, rue Branly Z.I. de Beauval - 77109 MEAUX Cedex Tel 01 60 09 91 00 - Fax 01 60 25 38 50 FRISQUET SA. se réserve le droit de modifier à tout moment, sans préavis, les caractéristiques données dans ses catalogues, dépliants et tarifs. - Harvich mprimeur
