MODE D'EMPLOI SLS ELM LEBLANC
Chauffe-Eau Solaire Individuel et Système Solaire Combiné
Capteur FKC-1s avec ballon solaire SK
Le chauffe-eau solaire individuel (CESI) : un comport d'eau chaude au zénith, toute l'année et partout en france.
Quel que soit le lieu d'habitation, l'efficacité du système solaire SLS et le rendement élevé de ses capteurs permettent de tirer le maximum du rayonnement solaire et de couvrir jusqu'à 70% des besoins annuels en eau chaude d'une famille de 4 personnes. Spécialement conçus pour offrir un confort d'eau chaude sanitaire exemplaire toute l'année, les ballons solaires répondent efficacement à toutes les sollicitations de la famille.
Installations collectives ou industrielles : des ballons dimensionnés pour les grands volumes.
De nouveaux ballons de grande et très grande capacité (jusqu'à 5000 litres), avec serpentin ou à accumulation, répondent aux exigences des applications solaires collectives et peuvent être combinés entre eux pour augmenter la capacité totale de l'installation.
L'énergie du soleil pour réduire ses dépenses et les émissions de CO_2.
Une solution de comportement très performante, facile à installer et à intégrer, qui permet de profiter de l'énergie solaire - gratuite et écologique - et de réduire de façon
significative la consommation de combustible nécessaire à la production d'eau chaude sanitaire et au chauffage d'une maison.

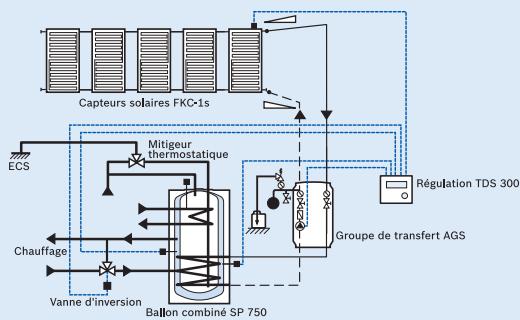

Le système solaire combiné (SSC) : une réduction de la facture énergétique pour l'eau chaude sanitaire mais aussi pour le chauffage.
Avec le SSC, quel que soit le lieu d'habitation mais aussi le type de bâtiment, l'efficacité du système solaire SLS e. l. m. leblanc permet de combiner production d'eau chaude sanitaire et complément de chauffage et de couvrir jusqu'à 40% des besoins annuels (chauffage + eau chaude sanitaire). Avec sa régulation dernière génération, le système solaire SLS s'adapte à toutes les configurations d'installation et à tous les besoins.
Une solution de comport éligible au crédit d'impôt.
L'État subventionne les installations de chauffage qui permettent de réduire la consommation d'énergie et de préserver l'environnement. Choisir un Chauffe-Eau Solaire Individuel ou un Système Solaire Combiné e. l. m. leblanc permet de bénéficier des aides financières accordées à ce type de matériel, notamment sous forme de crédit d'impôt. Pour toute précision, contactez notre Centre des Impôts.

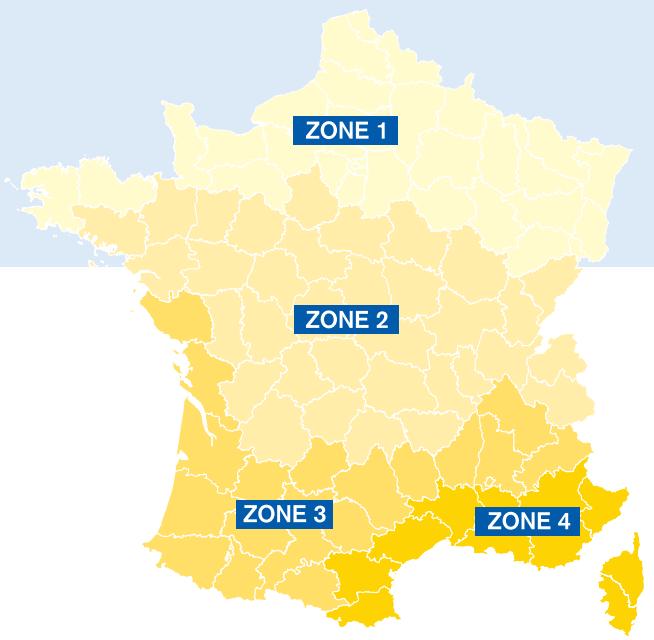

| Nombre d'heures d'ensoleillement en 2008 | |
| Zone 1 | 1400 à 1600 heures/an |
| Zone 2 | 1600 à 2000 heures/an |
| Zone 3 | 2000 à 2400 heures/an |
| Zone 4 | 2400 à 3000 heures/an |

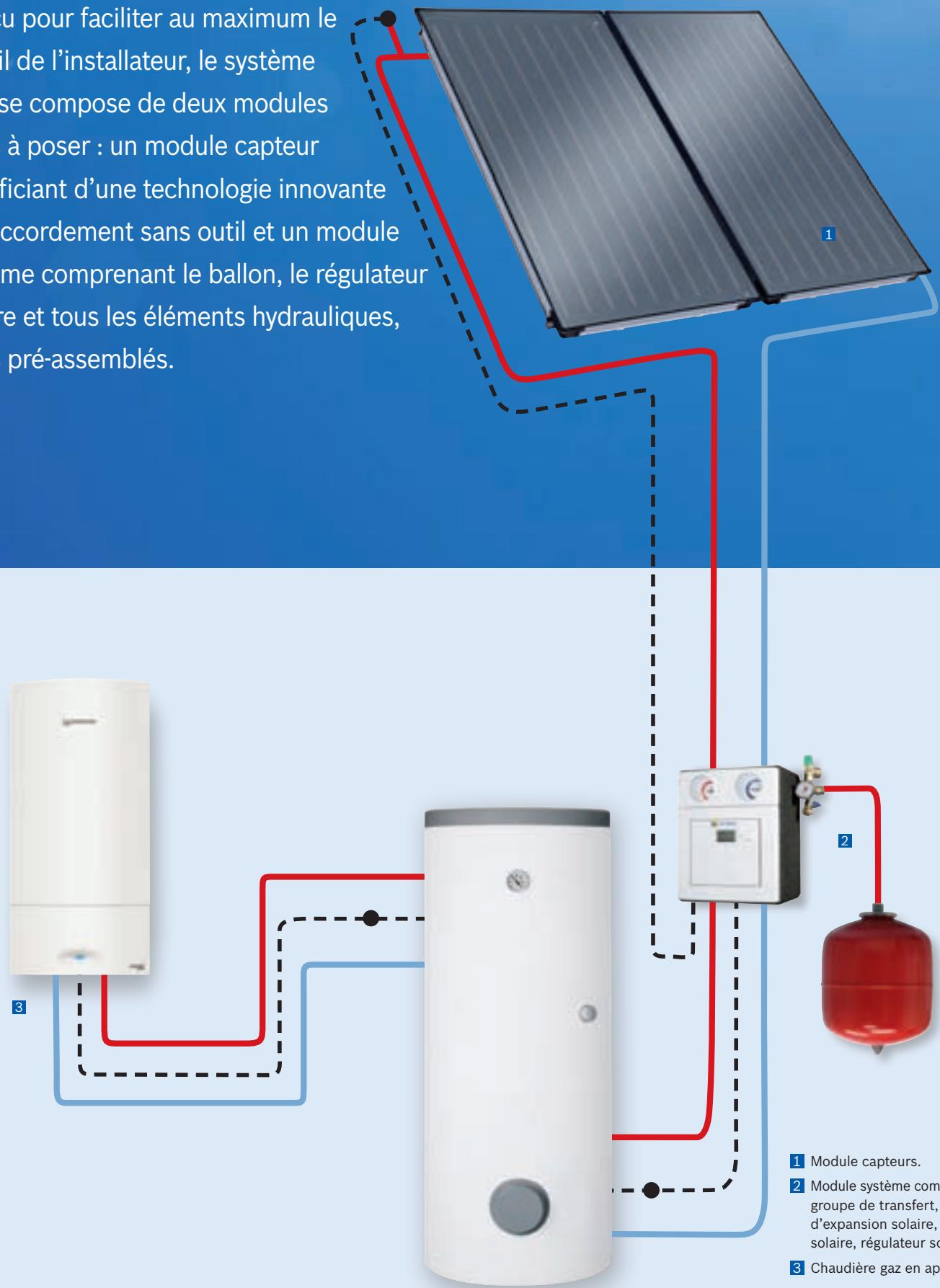

Module capteur + module système : une installation fragile et performante.
Conçu pour faciliter au maximum le travail de l'installeur, le système SLS se compose de deux modules prêts à poser : un module capteur bénéficiant d'une technologie innovante de raccordement sans outil et un module système comprenant le ballon, le régulateur solaire et tous les éléments hydrauliques, livrés pré-assemblés.
Le module capteur
La qualité et la performance d'une installation solaire dépend en priorité de ses capteurs. C'est pourquoi le système SLS e. l. m. leblanc propose une offre complète de capteurs plans et tubulaires qui répondent spécifiquement aux configurations d'implantations et qui s'intègrent esthétiquement dans l'environnement.
Le capteur plan FKC
D'un format unique de 2,37 m², il peut être posé verticalement ou horizontalement (intégré à la toiture, posé sur toiture (jusqu'à de pente), en terrasse sur un châssis incliné ou encore en façade). Son système d'intégration est adapté à presque tous les types de tuiles (plates, faiblement ou fortement galbées) et son installation est facilitée par sa technologie de raccordement hydraulique rapide et sans outil.
Captive plan FKC-1w
Le capteur à tubes sous vide CPC
Disponible en version 6 ou 12 tubes, il est équipé du réflecteur CPC (Concentrateur Parabolique Complexe) qui augmente son rendement, quelles que soient les conditions d'ensoleillement ou d'implantations (inclinaison jusqu'à en façade), en absorbant tous les rayonnements solaires directs ou diffus. Ses excellentes performances thermiques le rendent particulièrement bien adapté à la production d'eau chaude sanitaire et au chauffage.
Capteur tubulaire CPC
Le module système
Solaire ou electrosolaire pour les CESI (capacité de 200 à 500 litres) ou combiné pour les SSC (capacité de 750 litres), les différents ballons solaires e. l. m. leblanc garantissant un comportement d'eau chaude optimal, quels que soient les besoins. Leur qualité de fabrication et leur isolation performante évite les déperditions thermiques, réduisant ainsi la consommation d'énergie.
Le régulateur solaire
Il pilote intelligemment l'installation et assure l'utilisation optimale du rayonnement solaire capté sur le toit pour la production d'eau chaude sanitaire et/ou le chauffage. Épine dorsale du système solaire, il gère les flux thermiques provenant des capteurs et de la chaudière pour réduire au maximum l'utilisation de cette dernière. Simple à utiliser, l'interface affiche en permanence le mode et l'état de fonctionnement de l'installation à l'aide de pictogrammes.
Le groupe de transfert avec vase d'expansion
Compact et livre entièrement équipé, il assure toutes les fonctions hydrauliques et la sécurité thermique de l'installation contre les suppressions.
Groupe de transfert AGS 5 avec régulateur solaire TDS 100 intégré
Vase d'expansion solaire SAG 18
Les accessoires d'installation
Tous les accessoires nécessaires à l'installation sont fournis : fluide caloporteur, mitigeur thermostatique, groupe de sécurité et raccord, purgeur.

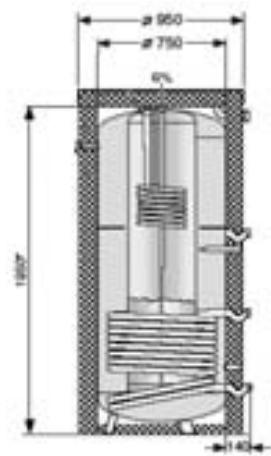

Ballon SK/SKE 300 RC
Les modules susceptibles plans
Les capteurs plans FKC convenennent à tous les types de toitures, avec des systèmes faciles à mettre en œuvre.
Les points forts :
- Les capteurs plans FKC sont constitués de cadres en fibre de verre qui les rendent particulièrement légers et très résistants aux intempéries.
- La connexion hydraulique inter-capteur est rapide et sans outil.
- Excellent comportement en stagnation grâce à la grille hydraulique à « harpe »
- Pas de purgeur en toiture nécessaire grâce au dégazeur intégré dans les groupes de transfert des modules systèmes. Raccordement du même côté jusqu'à 5 capteurs.
- Les modules capteurs sont livrés avec tous les éléments nécessaires à leur pose et le kit de raccordement hydraulique.
- Disponible en version verticale ou horizontale.
Les capteurs plans bénéficient des certifications
Capteur FKC-1w
Caractéristiques techniques des capteurs plans FKC
| Désignation | FKC-1s | FKC-1w |
| Caracteristiques | Vertical | Horizontal |
| Largeur | 1 145 mm | 2 070 mm |
| Longueur | 2 070 mm | 1 145 mm |
| Epaisseur | 0,09 m | 0,09 m |
| Surface brute | 2,37 m² | 2,37 m² |
| Surface d'ouverture | 2,26 m² | 2,26 m² |
| Poids | 41 kg | 42 kg |
| Contenance | 0,86 litres | 1,25 litres |
| Rendement optique η0(1) | 0,77 | 0,77 |
| Coefficient de perte du 1er ordre a1(1) | 3,681 W/m².K | 3,681 W/m².K |
| Coefficient de perte du 2nd ordre a1(1) | 0,0173 W/m².K² | 0,0173 W/m².K² |
| Température de stagnation | 188° C | 188° C |
| Facteur optique(2) | 0,79 | 0,79 |
| Coefficient de transmission thermique globale(2) | 4,99 W/m².K | 4,99 W/m².K |
(1) selon EN 12975. (2) valeurs CSTB.
Capteurs plans FKC en intégration de toiture
| Désignation | Code article | 7 747 025 756 | 7 716 700 252 | 7 716 700 253 | 7 716 700 254 | 7 716 700 264 | 7 716 700 265 | 7 716 700 266 | 7 716 700 276 | 7 747 029 831 | 7 747 029 839 | 7 747 029 843 | 7 747 031 235 |
| FKC verticaux pour intégration toiture tuiles plates (pente de toiture > 25°) | |||||||||||||
| ITP/1FKC-1s | 7 716 700 329 | 1 | 1 | 1 | |||||||||
| ITP/2FKC-1s(1) | 7 716 700 330 | 2 | 1 | 1 | |||||||||
| ITP/3FKC-1s | 7 716 700 331 | 3 | 1 | 1 | 1 | ||||||||
| ITP/4FKC-1s | 7 716 700 350 | 4 | 1 | 2 | 1 | ||||||||
| ITP/5FKC-1s | 7 716 700 351 | 5 | 1 | 3 | 1 | ||||||||
| ITP/6FKC-1s | 7 716 700 352 | 6 | 1 | 4 | 1 | ||||||||
| ITP/7FKC-1s | 7 716 700 353 | 7 | 1 | 5 | 1 | ||||||||
| ITP/8FKC-1s | 7 716 700 354 | 8 | 1 | 6 | 1 | ||||||||
| ITP/9FKC-1s | 7 716 700 355 | 9 | 1 | 7 | 1 | ||||||||
| FKC verticaux pour intégration toiture tuiles petit galbe (galbe de tuile < 5 cm et pente de toiture > 25°) | |||||||||||||
| IPG/1FKC-1s | 7 716 700 332 | 1 | 1 | 1 | |||||||||
| IPG/2FKC-1s(1) | 7 716 700 333 | 2 | 1 | 1 | |||||||||
| IPG/3FKC-1s | 7 716 700 334 | 3 | 1 | 1 | 1 | ||||||||
| IPG/4FKC-1s | 7 716 700 356 | 4 | 1 | 2 | 1 | ||||||||
| IPG/5FKC-1s | 7 716 700 357 | 5 | 1 | 3 | 1 | ||||||||
| IPG/6FKC-1s | 7 716 700 358 | 6 | 1 | 4 | 1 | ||||||||
| IPG/7FKC-1s | 7 716 700 359 | 7 | 1 | 5 | 1 | ||||||||
| IPG/8FKC-1s | 7 716 700 360 | 8 | 1 | 6 | 1 | ||||||||
| IPG/9FKC-1s | 7 716 700 361 | 9 | 1 | 7 | 1 | ||||||||
| FKC verticaux pour intégration toiture tuiles grand galbe (galbe de tuile > 5 cm et pente de toiture > 17°) | |||||||||||||
| IGG/2FKC-1s | 7 716 700 336 | 2 | 1 | 1 | |||||||||
Autres configurations sur demande (capteurs horizontaux, etc.). (1) Pente de toiture >17^.
| Capteurs plans FKC en pose sur toiture | Capteur planFKC-1s vertical | Supportpremier capteurvertical | Supportcapteur verticalsupplémentaire | Crochets1 capteur - Tuilesmécaniques/plates | Kit deracCORDementhydraulique pourcapteurs ensurimposition | |
| Désignation | Code article | 7 747 025 756 | 7 739 300 440 | 7 739 300 441 | 7 739 300 436 | 7 747 010 365 |
| FKC verticaux sur toiture tuiles mécaniques/plates(1) | ||||||
| STO-TM/1FKC-1s | 7 716 700 320 | 1 | 1 | 1 | 1 | |
| STO-TM/2FKC-1s | 7 716 700 321 | 2 | 1 | 1 | 2 | 1 |
| STO-TM/3FKC-1s | 7 716 700 322 | 3 | 1 | 2 | 3 | 1 |
| STO-TM/4FKC-1s | 7 716 700 338 | 4 | 1 | 3 | 4 | 1 |
| STO-TM/5FKC-1s | 7 716 700 339 | 5 | 1 | 4 | 5 | 1 |
| STO-TM/6FKC-1s | 7 716 700 340 | 6 | 1 | 5 | 6 | 1 |
| STO-TM/7FKC-1s | 7 716 700 341 | 7 | 1 | 6 | 7 | 1 |
| STO-TM/8FKC-1s | 7 716 700 342 | 8 | 1 | 7 | 8 | 1 |
| STO-TM/9FKC-1s | 7 716 700 343 | 9 | 1 | 8 | 9 | 1 |
Autres configurations sur demande (capteurs horizontaux, etc.). Pour pose sur ardoises, ajouter 1 jeu de crochets ardoises ref. 7 739 300 281 par capteur. Pour pose sur tôles ondulées, ajouter 1 jeu de crochets tôles ondulées ref. 7 739 300 439 par capteur.
| Capteurs plans FKC en façade | Capteur planFKC-1w horizontal | Support premiercapteur horizontalen terrasse en façade | Support capteurhorizontal en terrasse/en façedispolémentaire | Equerresupplémentaire pourcapteurhorizontal enterrasse/en façade | Kit deracCORDementhydrauliquepour capteurs enterrasse/en façade | |
| Désignation | Code article | 7 747 025 757 | 7 739 300 456 | 7 739 300 457 | 7 739 300 460 | 7 747 010 363 |
| FKC horizontally en façade | ||||||
| FAC/1FKC-1w | 7 716 700 326 | 1 | 1 | 1 | 1 | |
| FAC/2FKC-1w | 7 716 700 327 | 2 | 1 | 1 | 2 | 1 |
| FAC/3FKC-1w | 7 716 700 328 | 3 | 1 | 2 | 3 | 1 |
| FAC/4FKC-1w | 7 716 700 378 | 4 | 1 | 3 | 4 | 1 |
| FAC/5FKC-1w | 7 716 700 379 | 5 | 1 | 4 | 5 | 1 |
| FAC/6FKC-1w | 7 716 700 380 | 6 | 1 | 5 | 6 | 1 |
| FAC/7FKC-1w | 7 716 700 381 | 7 | 1 | 6 | 7 | 1 |
| FAC/8FKC-1w | 7 716 700 382 | 8 | 1 | 7 | 8 | 1 |
| FAC/9FKC-1w | 7 716 700 383 | 9 | 1 | 8 | 9 | 1 |
Autres configurations sur demande (capteurs horizontaux, etc.).
| Capeurs plans FKC en toiture terrasse | Capteur plan FKC-1s vertical | Support premier capteur vertical terrasse | Support capteur vertical en terrasse supplémentaire | Bac de lestage 1 capteur terrasse | Equerre supplémentaire pour capteur vertical en terrasse | Kit de raccord. hydraulique pour capteurs en terrasse/ en façade | |
| Désignation | Code article | 7 747 025 756 | 7 739 300 454 | 7 739 300 455 | 7 739 300 458 | 7 739 300 459 | 7 747 010 363 |
| FKC verticaux sur toiture terrasse avec bac de lestage | |||||||
| TER/1FKC-1s | 7 716 700 323 | 1 | 1 | 1 | 1 | ||
| TER/2FKC-1s | 7 716 700 324 | 2 | 1 | 1 | 2 | 1 | |
| TER/3FKC-1s | 7 716 700 325 | 3 | 1 | 2 | 3 | 1 | |
| TER/4FKC-1s | 7 716 700 344 | 4 | 1 | 3 | 4 | 1 | 1 |
| TER/5FKC-1s | 7 716 700 345 | 5 | 1 | 4 | 5 | 1 | 1 |
| TER/6FKC-1s | 7 716 700 346 | 6 | 1 | 5 | 6 | 1 | 1 |
| TER/7FKC-1s | 7 716 700 347 | 7 | 1 | 6 | 7 | 2 | 1 |
| TER/8FKC-1s | 7 716 700 348 | 8 | 1 | 7 | 8 | 2 | 1 |
| TER/9FKC-1s | 7 716 700 349 | 9 | 1 | 8 | 9 | 2 | 1 |
Autres configurations sur demande (capteurs horizontaux, etc.).
Les modules susceptibles tubulaires
Les capteurs tubulaires Vaciosol CPC 6 et CPC 12 permettent d'obtenir d'excellentes performances quelles que soient l'orientation ou l'inclinaison du toit.
Les points forts :
- Versions CPC 6 et CPC 12 avec respectivement 6 et 12 tubes.
- Technologie de capteurs à tubes sous vide, à revêtement hautement sélectif et à circulation forcée avec d'excellentes performances thermiques et particulièrement adaptés à la production d'ECS et au soutien au chauffage.
- Équipés d'un réflecteur CPC (Concentrateur Parabolique Complexe) qui augmente le rendement et qui absorbe tous les rayonnements solaires directs ou diffus.
- Cadre de capteur profilé avec sangles de manutention facilitant le transport et la pose. Raccordement de la sonde capteur à droite ou à gauche.
- Pas de purgeur en toiture nécessaire grâce au dégazeur intégré dans les groupes de transfert des modules systèmes.
- Raccordement en série jusqu'à 6 capteurs CPC 6 ou 3 capteurs CPC 12.
- Les modules capteurs sont livrés avec tous les éléments nécessaires à leur pose et le kit de raccordement hydraulique.
Les capteurs tubulaires bénéficient de la certification Solarkeymark

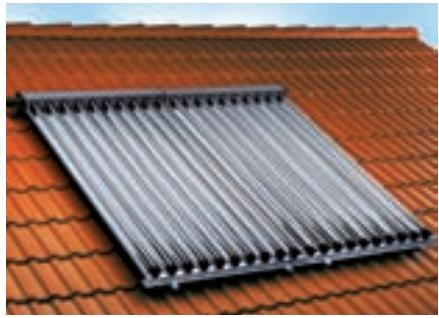

Capteur tubulaire CPC
Système de montage avec inclinaison de ou pour toitures terrasse et de 45°, 60° ou pour façades.
Pose de capteurs sur toitures tuiles mécaniques, tuiles plates, ardoises et tôles ondulées.
Montage sur toitures de pentes supérieures à. Kit de raccordementouple et rapide facilitant le passage sous tuiles chatières.
Caractéristiques techniques des capteurs tubulaires CPC 6 et CPC 12
| CPC 6 | CPC 12 | |
| Nombre de tubes | 6 | 12 |
| Largeur | 700 mm | 1390 mm |
| Longueur | 2 060 mm | 2 060 mm |
| Epaisseur | 100 mm | 100 mm |
| Surface brute | 1,43 m² | 2,82 m² |
| Surface d'ouverture | 1,28 m² | 2,56 m² |
| Poids | 24 kg | 46 kg |
| Contenance | 0,97 litre | 1,91 litre |
| Rendement optique η0 | 0,655 | 0,655 |
| C coefficient de perte du 1erordre a1 | 0,721 W/m².K | 0,721 W/m².K |
| C coefficient de perte du 2èmeordre a1 | 0,006 W/m².K² | 0,006 W/m².K² |
| Température de stagnation | 295° C | 295° C |
| Capteurs tubulaires CPC 6 et CPC 12en toiture terrasse ou façade | Vacisol CPC 6 | Vacisol CPC 12 | Kit de junction CPC | Kit rails de support de 2 CPC 6 | Kit rails de support de 3 CPC 6 | Kit rails de support d'1 CPC 12 | Kit de montage en terrasse/en façade 1CPC 6/1 x CPC 12 - 45° | Kit de raccordement CPC | |
| Désignation | Code article | 7 747 208 496 | 7 747 208 497 | 80 954 120 | 7 726 100 928 | 7 726 100 929 | 7 726 100 930 | 7 726 100 941 | 7 747 208 499 |
| Pose sur toiture en terrasse ou sur façade 45° | |||||||||
| TTF/3CPC6 | 7 716 700 535 | 3 | 2 | 1 | 3 | 1 | |||
| TTF/5CPC6 | 7 716 700 537 | 5 | 4 | 1 | 1 | 5 | 1 | ||
| TTF/1CPC12 | 7 716 700 539 | 1 | 1 | 1 | 1 | ||||
| TTF/2CPC12 | 7 716 700 540 | 2 | 1 | 2 | 2 | 1 | |||
| TTF/3CPC12 | 7 716 700 541 | 3 | 2 | 3 | 3 | 1 | |||
Autres configurations sur demande.
Capteurs tubulaires CPC 6 et CPC 12 en pose sur toiture
| Désignation | Code article | 7 747 208 496 | 7 747 208 497 | 80 954 100 | 80 954 120 | 7 726 100 928 | 7 726 100 929 | 7 726 100 930 | 7 747 208 503 | 7 726 100 931 | 7 747 208 504 | 7 726 100 932 | 7 747 208 506 | 7 726 100 934 | 80 954 224 |
| Pose sur toiture petit galbe (pente de toiture > 15° et galbe de tuile < 5 cm) | |||||||||||||||
| SPG/3CPC6 | 7 716 700 511 | 3 | 1 | 2 | 1 | 1 | 1 | ||||||||
| SPG/5CPC6 | 7 716 700 513 | 5 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| SPG/1CPC12 | 7 716 700 515 | 1 | 1 | 1 | 1 | 1 | |||||||||
| SPG/2CPC12 | 7 716 700 516 | 2 | 1 | 1 | 2 | 2 | 2 | 1 | |||||||
| SPG/3CPC12 | 7 716 700 517 | 3 | 1 | 2 | 3 | 3 | 3 | 2 | |||||||
| Pose sur toiture petit galbe (pente de toiture > 15° et galbe de tuile > 5 cm) | |||||||||||||||
| SGG/3CPC6 | 7 716 700 519 | 3 | 1 | 2 | 1 | 1 | |||||||||
| SGG/5CPC6 | 7 716 700 521 | 5 | 1 | 4 | 1 | 1 | 1 | ||||||||
| SGG/1CPC12 | 7 716 700 523 | 1 | 1 | 1 | 1 | ||||||||||
| SGG/2CPC12 | 7 716 700 524 | 2 | 1 | 1 | 2 | 2 | |||||||||
| SGG/3CPC12 | 7 716 700 525 | 3 | 1 | 2 | 3 | ||||||||||
| Pose sur toiture tuiles plates (pente de toiture > 15° et galbe de tuile > 5 cm) | |||||||||||||||
| STP/3CPC6 | 7 716 700 527 | 3 | 1 | 2 | 1 | 1 | 1 | ||||||||
| STP/5CPC6 | 7 716 700 529 | 5 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | ||||||
| STP/1CPC12 | 7 716 700 531 | 1 | 1 | 1 | 1 | 1 | |||||||||
| STP/2CPC12 | 7 716 700 532 | 2 | 1 | 1 | 2 | 2 | 2 | ||||||||
| STP/3CPC12 | 7 716 700 533 | 3 | 1 | 2 | 3 | 3 | |||||||||
Autres configurations sur demande.
Les modules systèmes CESI
Les réservoirs bivalents SK et electrosolaires SKE répondent à tous les besoins.
Les points forts :
- La régulation proportionnelle TDS 100 est intégrée au groupe de transfert AGS.
- Un appoint électrique est possible sur les réservoirs bivalents SK grâce à un manchon 1"1/2.
- Les résistances électriques pour les réservoirs électrosolaires SKE sont fournies et montées en usine.
- Réservoir émaillé avec protection par anode au magnésium.
- Les groupes de transfert AGS sont équipés d'une pompe de circulation, d'un débitmètre avec sa vis de réglage, de deux thermomètres montés sur vannes, d'un clapet anti-thermosiphon, d'un dégazeur, d'une soupape de sécurité 6 bars avec son manomètre et de raccords permettant le remplissage de l'installation.
- Les modules systèmes sont livrés avec un vase d'expansion et son système de fixation, un mitigeur thermostatique et le fluide solaire.
Les modules systèmes CESI bénéficient des labels
PROMOTELEC
Ballon solaire SK Production d'eau chaude sanitaire avec appoint hydraulique sur l'échangeur supérieur ou production d'eau chaude sanitaire autonome avec une résistance électrique à monter.
| SK 300 | SK 400 | SK 500 | |
| H | 1 844 mm | 1 591 mm | 1 921 mm |
| HAW | 1 725 mm | 1 523 mm | 1 853 mm |
| HVS2 | 1 424 mm | 1 354 mm | 1 604 mm |
| HZ | 1 179 mm | 1 111 mm | 1 264 mm |
| HRS2 | 1 064 mm | 1 006 mm | 1 114 mm |
| HRS | 964 mm | 909 mm | 965 mm |
| HVS | 220 mm | 403 mm | 403 mm |
| HEL | 90 mm | 55 mm | 55 mm |
Ballon solaire SKE Production d'eau chaude sanitaire autonome avec une résistance électrique montée.
| SKE 200 | SKE 300 | SKE 400 | |
| H | 1 445 | 1 465 | 1 640 |
| HAW | 1 371 | 1 326 | 1 343 |
| HEZ | 724 | 761 | 912 |
| HVS | 644 | 681 | 789 |
| HRS | 238 | 296 | 303 |
| HEK | 57 | 60 | 148 |
| HEH | 757 | 747 | 863 |
Caractéristiques techniques des réservoirs bivalents SK
| SK 300 | SK 300 RC | SK 400 | SK 500 | |
| Contenance | 286 litres | 290 litres | 364 litres | 449 litres |
| Volume chauffé par l'appoint | 132 litres | 147 litres | 150 litres | 184 litres |
| Diamètre | 600 mm | 670 mm | 700 mm | 700 mm |
| Hauteur (sans pieds) | 1 844 mm | 1 455 mm | 1 591 mm | 1 921 mm |
| Hauteur du local (pour changement de l'anode) | 2 244 mm | 1 950 mm | 1 991 mm | 2 321 mm |
| AW | R1" | R1" | R1" | R1" |
| VS2 | R1" | R1" | R1" | R1" |
| Z | R3/4" | - | R1" | R1" |
| RS2 | R1" | R1" | R1" | R1" |
| RS | R1" | R1" | R1" | R1" |
| VS | R1" | R1" | R1" | R1" |
| EK/EL | R1" | R1 1/4" | R1" | R1" |
| Poids à vide (sans emballage) | 130 kg | 165 kg | 185 kg | 205 kg |
| Pression maxi.CHAUFFAGE | 10 bars | 16 bars | 10 bars | 10 bars |
| Pression maxi. ECS | 6 bars | 10 bars | 6 bars | 6 bars |
Le ballon bivalent SK 300 RC et electrosolaire SKE 300 RC avec groupe de transfert AGS 5 et régulation TDS 100 intégrée.
Fixation du vase d'expansion possible sur le gallon. - Appoint électrique possible sur le ballon SK 300 RC.
Ballon SK/SKE 300 RC
Ballon solaire SK 300 RC
Ballon électrosolaire SKE 300 RC
Caractéristiques techniques des réservoirs bivalents SKE
| SKE 200 | SKE 300 | SKE 300 RC | SKE 400 | |
| Contenance | 200 litres | 290 litres | 290 litres | 390 litres |
| Volume chauffé par l'appoint | 97 litres | 147 litres | 147 litres | 171 litres |
| Ves40 | 260 litres | 455 litres | 455 litres | 540 litres |
| Puisance de l'appoint | 1,5 kW | 3 kW | 3 kW | 3,8 kW |
| Diamètre | 554 mm | 670 mm | 670 mm | 810 mm |
| Hauteur (sans pieds) | 1 445 mm | 1 465 mm | 1 465 mm | 1 550 mm |
| Hauteur du local (pour changement de l'anode) | 1 800 mm | 1 950 mm | 1 950 mm | 1 880 mm |
| AW | R 1" | R 1" | R1" | R 1" 1/4 |
| VS | R 1" | R 1" | R1" | R 1" 1/4 |
| RS | R 1" | R 1" | R1" | R 1" 1/4 |
| EK/EL | R 1" | R 1" 1/4 | R 1" 1/4 | R 1" 1/4 |
| EZ | R 3/4" | R 3/4" | R 3/4" | R 3/4" |
| EH | R 1" 1/2 | R 1" 1/2 | R 1" 1/2 | R 1" 1/2 |
| Poids à vide (emballage compris) | 110 kg | 145 kg | 145 kg | 185 kg |
| Température maxi. ECS | 95° C | 95° C | 95° C | 95° C |
| Pression maxi. ECS | 10 bars | 10 bars | 10 bars | 10 bars |
| Fluide solaire 251 45 % | Fluide solaire 101 45 % | Kit de raccordement vase d'expansion | Vase d'expansion 18 litres | Vase d'expansion 25 litres | Vase d'expansion 35 litres | Mitigeur thermostatique | Relais électrique | Ballon électrosolaire 2001 avec appoint élac. prémonté | Ballon électrosolaire 3001 avec appoint élac. prémonté | Ballon électrosolaire 4001 avec appoint élac. prémonté | Ballon bivalent 300 litres | Ballon bivalent 400 litres | Ballon bivalent 500 litres | Ballon bivalent avec AGS 5 et TDS 100 montés | Ballon électrosolaire avec AGS 5 et TDS 100 montés | AGS 5 avec TDS 100 | |||
| Désignation | Capteurs nécessaires (pour besoin du module capteurs) | Code article | 7716 700 131 | 7716 700 145 | 7739 300 331 | 7739 300 100 | 7739 300 119 | 7739 300 120 | 7739 300 117 | 7716 700 194 | 7747 028 202 | 7747 028 203 | 7747 028 378 | 7716 700 126 | 7716 700 127 | 7716 700 128 | 8718 660 895 | 8718 660 942 | 7747 008 775 |
| Réservoir bivalent SK | |||||||||||||||||||
| B300/BI/AR/2FKC | 2 FKC | 7716 700 316 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||
| B400/BI/AR/2FKC | 2 FKC | 7716 700 317 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||
| B400/BI/AR/3FKC | 3 FKC | 7716 700 318 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||
| B500/BI/AR/3FKC | 3 FKC | 7716 700 319 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||
| B500/BI/AR/4FKC | 4 FKC | 7716 700 487 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||
| B300/BI/AR/3CPC6 | 3 CPC 6 | 7716 700 489 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||
| B400/BI/AR/3CPC6 | 3 CPC 6 | 7716 700 490 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B400/BI/AR/5CPC6 | 5 CPC 6 | 7716 700 492 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B500/BI/AR/3CPC6 | 3 CPC 6 | 7716 700 493 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B500/BI/AR/5CPC6 | 5 CPC 6 | 7716 700 495 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B300/BI/AR/1CPC12 | 1 CPC 12 | 7716 700 497 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B400/BI/AR/2CPC12 | 2 CPC 12 | 7716 700 498 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B500/BI/AR/2CPC12 | 2 CPC 12 | 7716 700 499 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B500/BI/AR/3CPC12 | 3 CPC 12 | 7716 700 500 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| Réservoir éléctrosolaire SKE | |||||||||||||||||||
| B200/EL/AR/1FKC | 1 FKC | 7716 700 312 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B300/EL/AR/2FKC | 2 FKC | 7716 700 313 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B400/EL/AR/2FKC | 2 FKC | 7716 700 314 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B400/EL/AR/3FKC | 3 FKC | 7716 700 315 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B300/EL/AR/3CPC6 | 3 CPC 6 | 7716 700 472 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| B400/EL/AR/3CPC6 | 3 CPC 6 | 7716 700 473 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| B400/EL/AR/5CPC6 | 5 CPC 6 | 7716 700 475 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B200/EL/AR/1CPC12 | 1 CPC 12 | 7716 700 476 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B300/EL/AR/1CPC12 | 1 CPC 12 | 7716 700 477 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| B400/EL/AR/2CPC12 | 2 CPC 12 | 7716 700 478 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| Réservoir SK 300 RC et SKE 300 RC avec AGS 5 et TDS 100 montés | |||||||||||||||||||
| B300/RCB/AR/2FKC | 2 FKC | 7716 700 501 | 1 | 1 | 1 | 1 | 1 | ||||||||||||
| B300/RCB/AR/3CPC6 | 3 CPC 6 | 7716 700 503 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||
| B300/RCB/AR/1CPC12 | 1 CPC 12 | 7716 700 504 | 1 | 1 | 1 | 1 | 1 | ||||||||||||
| B300/RCE/AR/2FKC | 2 FKC | 7716 700 479 | 1 | 1 | 1 | 1 | 1 | ||||||||||||
| B300/RCE/AR/3CPC6 | 3 CPC 6 | 7716 700 481 | 1 | 1 | 1 | 1 | 1 | ||||||||||||
| B300/RCE/AR/1CPC12 | 1 CPC 12 | 7716 700 482 | 1 | 1 | 1 | 1 | 1 | ||||||||||||
Autres configurations sur demande (modules systèmes sans régulation, changement de vase, etc.).
Les modules systèmes SSC
Le réservoir combiné SP 750 associe la production d'eau chaude sanitaire en soutien au chauffage, dans un format compact.
Les points forts :
- Le réservoir de 750 litres contient un second réservoir d'eau chaude sanitaire avec appoint hydraulique qui permet un grand confort d'utilisation.
- Tous les raccordements se font du même côté du ballon.
- Les groupes de transfert AGS sont équipés d'une pompe de circulation, d'un débitmètre avec vis de réglage, de deux thermomètres montés sur vannes, d'un clapet anti-thermosiphon, d'un dégazeur, d'une soupape de sécurité 6 bars avec manomètre et raccords permettant le replissage de l'installation.
- Les modules systèmes sont livrés avec la régulation TDS 300, un vase d'expansion et son système de fixation, un mitigeur thermostatique, un groupe de relève chauffage prémonté dans une coquille isolante, deux sondes de températures permettant la gestion de la vanne d'inversion et le fluide solaire.
Les modules systèmes SSC bénéficient du label
Caractéristiques techniques des réservoirs combinés SSC
| Désignation | |
| Contenance eau de chauffage | 546 litres |
| Contenance ECS | 195 litres |
| Volume chauffé par l'appoint | 100 litres |
| Poids à vide (sans emballage) | 237 kg |
| Pression maxi. chauffage | 10 bars |
| Pression maxi. ECS | 10 bars |
| Pression maxi. solaire | 11 bars |
| Fluide solaire 25 l/45 % | Fluide solaire 10 l/45 % | Kit de raccordement vase d'expansion | Vase d'expansion 25 l | Vase d'expansion 35 l | Vase d'expansion 50 l | Mitigateur thermostatique | Sonde complémentaire NTC10 | SP750-1 solaire | TDS 300 | AGS 5 | AGS 10 | Groupe de relève chaudiage | |||
| Désignation | Capteurs nécessaires (pourCHOIS du module capteurs) | Code article | 7 716 700 131 | 7 716 700 145 | 7 739 300 331 | 7 739 300 119 | 7 739 300 120 | 7 747 010 470 | 7 739 300 117 | 7 747 009 881 | 7 716 700 195 | 7 747 004 422 | 7 747 009 435 | 7 747 009 412 | 7 739 300 894 |
| Réservoir SP 750 | |||||||||||||||
| SP750/AR/4FKC | 4 FKC | 7 716 700 372 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | |||
| SP750/AR/5FKC | 5 FKC | 7 716 700 373 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | |||
| SP750/AR/6FKC | 6 FKC | 7 716 700 374 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | |||
| SP750/AR/7FKC | 7 FKC | 7 716 700 375 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | |||
| SP750/AR/8FKC | 8 FKC | 7 716 700 376 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | |||
| SP750/AR/9FKC | 9 FKC | 7 716 700 377 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | |||
| SP750/AR/3CPC12 | 3 CPC 12 | 7 716 700 505 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | |||
Autres configurations sur demande (modules systèmes sans régulation, changement de vase, etc.).
Ballon solaire SP 750
Production d'eau chaude sanitaire avec appoint hydraulique sur l'échangeur supérieur et soutien au chauffage.
Préchauffage d'eau chaude sanitaire pour mise en série avec une autre production d'eau chaude sanitaire (chaudière mixte, chauffe-eau, etc.).
Accessoires
| Gamme | Description | Désignation | Code article |
| Modules hydrauliquesRéalisez vos installations hydrauliques simplement et rapidement | SBLSBSBCHaudenachou | Groupe d' inversion - SBU (raccordement 15 mm) | 7 739 300 893 |
| Groupe de relève chauffage - SBH | 7 739 300 894 | ||
| Groupe de bouclage - SBL (raccordement 15 mm) | 7 739 300 895 | ||
| Groupe de séparation - SBT | 7 739 300 896 | ||
| Echangeur piscine - SBS | 7 739 300 898 | ||
| Pour l'adaptation des modules hydrauliques SBU et SBL au diamètre 22 mm | Raccords d'adaptation 22 mm - SZ2 | 7 739 301 074 | |
| Pour l'adaptation des modules hydrauliques SBU et SBL au diamètre 18 mm | Raccords d'adaptation 18 mm - SZ3 | 7 739 301 075 | |
| Capteurs plans | Voir capteurs FKC page 5 | Capteur plan FKC-1s vertical | 7 747 025 756 |
| Capteur plan FKC-1w horizontal | 7 747 025 757 | ||
| Pose de capteurs plans en surimposition Hauteur < 20 mCharges < 2 kN/m2 | Jusqu'à 10 capteursJusqu'à 10 capteurs | Support premier capteur vertical | 7 739 300 440 |
| Support capteur vertical supplémentaire | 7 739 300 441 | ||
| Support premier capteur horizontal | 7 739 300 442 | ||
| Support capteur horizontal supplémentaire | 7 739 300 443 | ||
| Crochets 1 capteur - Tuiles mécaniques/plates | 7 739 300 436 | ||
| Crochets 1 capteur - Ardoise/Schindel | 7 739 300 281 | ||
| Crochets 1 capteur - Tôle ondulée/Eternit | 7 739 300 439 | ||
| Pour le raccordement des capteurs posés sur toiture, Permet le passage en tuile châtière. | Kit de raccordement hydraulique pour capteurs en surimposition | 7 747 010 365 | |
| Pose de capteurs plans en surimposition Hauteur > 20 m - 100 mCharges > 2 kN/m2- 3,1 kN/m2 | Jusqu'à 10 capteursJusqu'à 10 capteurs | Rail supplémentaire premier capteur vertical | 7 739 300 444 |
| Rail supplémentaire capteur supplémentaire vertical | 7 739 300 445 | ||
| Renfort 1 capteur vertical - Tuiles mécaniques/plates | 7 739 300 448 | ||
| Renfort 1 capteur vertical - Ardoise/Schindel | 7 739 300 449 | ||
| Renfort 1 capteur vertical - Tôle ondulée/Eternit | 7 739 300 450 | ||
| Pose de capteurs plans en intégration > 25° Tuiles mécaniques : galbe < 5 cm | Pas de limites | Support capteur vertical unique - Tuiles mécaniques | 7 716 700 252 |
| Support capteur vertical unique - Rangée supplémentaire Tuiles mécaniques | 7 716 700 255 | ||
| Support capteur vertical unique - Tuiles plates/aroises/Schindel | 7 716 700 264 | ||
| Support capteur vertical unique - Rangée supplémentaire Tuiles plates/aroises/Schindel | 7 716 700 267 | ||
| Support capteur horizontal unique - Tuiles mécaniques | 7 716 700 258 | ||
| Support capteur horizontal unique - Rangée supplémentaire Tuiles mécaniques | 7 716 700 261 | ||
| Support capteur horizontal unique Tuiles plates/aroises/Schindel | 7 716 700 270 | ||
| Support capteur horizontal unique - Rangée supplémentaire Tuiles plates/aroises/Schindel | 7 716 700 273 | ||
| Pose de capteurs plans en intégration > 25° Tuiles mécaniques : galbe < 5 cm | Pas de limites | Support 2 capteurs verticaux - Tuiles mécaniques | 7 716 700 253 |
| Support capteur vertical supplémentaire - Tuiles mécaniques | 7 716 700 254 | ||
| Support 2 capteurs verticaux - Rangée supplémentaire Tuiles mécaniques | 7 716 700 256 | ||
| Support capteur vertical supplémentaire Rangée supplémentaire Tuiles mécaniques | 7 716 700 257 | ||
| Support 2 capteurs verticaux - Tuiles plates/aroises/Schindel | 7 716 700 265 | ||
| Support capteur vertical supplémentaire Tuiles plates/aroises/Schindel | 7 716 700 266 | ||
| Support 2 capteurs verticaux - Rangée supplémentaire Tuiles plates/aroises/Schindel | 7 716 700 268 | ||
| Support capteur vertical supplémentaire Rangée supplémentaire Tuiles plates/aroises/Schindel | 7 716 700 269 | ||
| Support 2 capteurs horizontaux - Tuiles mécaniques | 7 716 700 259 | ||
| Support capteur horizontal supplémentaire - Tuiles mécaniques | 7 716 700 260 | ||
| Support 2 capteurs horizontaux - Rangée supplémentaire Tuiles mécaniques | 7 716 700 262 | ||
| Support capteur horizontal supplémentaire Rangée supplémentaire - Tuiles mécaniques | 7 716 700 263 | ||
| Support 2 capteurs horizontaux Tuiles plates/aroises/Schindel | 7 716 700 271 | ||
| Support capteur horizontal supplémentaire Tuiles plates/aroises/Schindel | 7 716 700 272 | ||
| Support 2 capteurs horizontaux - Rangée supplémentaire Tuiles plates/aroises/Schindel | 7 716 700 274 | ||
| Support capteur horizontal supplémentaire Rangée supplémentaire - Tuiles plates/aroises/Schindel | 7 716 700 275 | ||
| Pour le raccordement des capteurs intégrés en toiture. Permet le passage sous l'habillage. | Kit de raccordement hydraulique pour capteurs intégrés 25° | 7 716 700 276 | |
| Pose de capteurs plans en intégration > 17° | Pas de limites | Support 2 capteurs verticaux 17° - Tuiles mécaniques petit galbe (< 5 cm) | 7 747 029 831 |
| Support 2 capteurs verticaux 17° - Tuiles plates/ardoises/Schindel | 7 747 029 843 | ||
| Support 2 capteurs verticaux 17° - Tuiles mécaniques grand galbe (> 5 cm) | 7 747 029 839 | ||
| Jusqu'à 10 capteurs | Kit de raccordement hydraulique pour capteurs intégrés 17° | 7 747 031 235 | |
| Pour le raccordement des capteurs intégrés en toiture. Permet le passage sous l'habillage. | |||
| Support de correction d'inclinaison Hauteur < 20 m Charges < 2 kN/m2 | Jusqu'à 10 capteursA utiliser avec les supports de pose sur toiture. | Kit de correction d'inclinaison premier capteur plan vertical | 7 747 025 400 |
| Kit de correction d'inclinaison capteur plan supplémentaire vertical | 7 747 025 401 | ||
| Kit de correction d'inclinaison premier capteur plan horizontal | 7 747 025 404 | ||
| Kit de correction d'inclinaison capteur plan supplémentaire horizontal | 7 747 025 406 | ||
| Support de correction d'inclinaison Hauteur > 20 m - 100 m Charges > 2 kN/m23,1 kN/m2 | Jusqu'à 10 capteurs | Kit de correction d'inclinaison intercapteur plan vertical | 7 747 025 402 |
| Kit de correction d'inclinaison intercapteur plan horizontal | 7 747 025 408 | ||
| Renfort de correction d'inclinaison premier capteur plan vertical | 7 747 025 403 | ||
| Jeu de 2 crochets ardoise/Schindel | 7 747 025 413 | ||
| Jeu de 2 crochets tôle ondulée/Eternit | 7 747 029 184 | ||
| Pose de capteurs sur toiture, en terrasse ou en façade Hauteur < 20 m Charges < 2 kN/m2 | Jusqu'à 10 capteurs verticaux + bacs de lestageJusqu'à 10 capteurs horizontally + bacs de lestage | Support premier capteur vertical en terrasse | 7 739 300 454 |
| Support capteur vertical supplémentaire en terrasse | 7 739 300 455 |
Accessoires
| Gamme | Description | Désignation | Code article |
| Pose de capteurs sur toiture, en terrasse ou en façade Hauteur < 20 m Charges < 2 kN/m2 | Jusqu'à 10 capteurs verticaux fixés au sol | Support premier capteur horizontal en terrasse/en façade | 7 739 300 456 |
| Jusqu'à 10 capteurs horizontaux fixés au sol | Support capteur horizontal supplémentaire en terrasse/en façade | 7 739 300 457 | |
| Jusqu'à 10 capteurs horizontaux en façade | Bac de lestage 1 capteur terrasse | 7 739 300 458 | |
| Pose de capteurs sur toiture-terrasse Hauteur entre 20 et 100 m Charges > 2 kN/m2-3.1 kN/m2 | Jusqu'à 10 capteurs verticaux + bacs de lestage | Equerre supplémentaire capteur vertical en terrasse | 7 739 300 459 |
| Jusqu'à 10 capteurs horizontaux + bacs de lestage | Equerre supplémentaire capteur horizontal en terrasse/en façade | 7 739 300 460 | |
| Jusqu'à 10 capteurs verticaux fixés au sol | Rail supplémentaire premier capteur vertical | 7 739 300 444 | |
| Jusqu'à 10 capteurs verticaux fixés au sol | Rail supplémentaire capteur supplémentaire vertical | 7 739 300 445 | |
| Jusqu'à 10 capteurs horizontaux fixés au sol | Rail supplémentaire premier capteur horizontal | 7 739 300 446 | |
| Jusqu'à 10 capteurs horizontaux fixés au sol | Rail supplémentaire capteur supplémentaire horizontal | 7 739 300 447 | |
| Pour le raccordement des capteurs sur toiture. Permet le raccordement sur tube cuivre. | Kit de raccordement hydraulique pour capteurs en terrasse/en façade | 7 747 010 363 | |
| Accessoires | Pour le raccordement des capteurs sur toiture. Permet le raccordement sur tube cuivre. | Kit de raccordement de 2 rangées de capteurs | 7 739 300 434 |
| Purgeur avec vanne d'arrêt | 7 739 300 432 | ||
| Fluide solaire 25 l 45 % | 7 716 700 131 | ||
| Fluide solaire 10 l 45 % | 7 716 700 145 |
Accessoires
| Gamme | Description | Désignation | Code article |
| Accessoires | Kit de raccordement vase d'expansion | 7 739 300 331 | |
| Vase d'expansion 18 litres | 7 739 300 100 | ||
| Vase d'expansion 25 litres | 7 739 300 119 | ||
| Vase d'expansion 35 litres | 7 739 300 120 | ||
| Vase d'expansion 50 litres | 7 747 010 470 | ||
| Vase d'expansion 80 litres | 7 747 010 471 | ||
| Vanne thermostatique | 7 739 300 117 | ||
| Sonde capteur NTC20 | 7 747 009 880 | ||
| Sonde complémentaire NTC10 | 7 747 009 881 | ||
| Compteur d'énergie (avec 2 sondes) | 7 747 009 873 | ||
| Twin tube Cu 15 mm | 7 739 300 368 | ||
| Twin tube Cu 18 mm | 7 739 300 369 | ||
| Kit de raccordement Twin tube 15/18 | 7 739 300 431 | ||
| Testeur concentration fluide solaire | 7 739 300 055 | ||
| Testeur pH fluide solaire | 7 739 300 056 | ||
| Pompe de replissage | 7 747 022 922 | ||
| Malette de maintenance solaire | 7 739 300 367 | ||
| Pompe manuelle de replissage | 7 739 300 366 | ||
| Résistance électrique 230 V/50Hz - 1,5 kW | 7 747 023 765 | ||
| Résistance électrique 230 V/50Hz - 3,0 kW | 7 747 023 767 | ||
| Résistance électrique 230 V/50Hz - 3,8 kW | 7 747 023 766 | ||
| Ballons | Ballon électrosolaire SKE 200 litres avec appoint électric qu'émponté | 7 747 028 202 | |
| Ballon électrosolaire SKE 300 litres avec appoint électric qu'émponté | 7 747 028 203 | ||
| Ballon électrosolaire SKE 400 litres avec appoint électric qu'émponté | 7 747 028 378 | ||
| Ballon bivalent SK 300 litres | 7 716 700 126 | ||
| Ballon bivalent SK 400 litres | 7 716 700 127 | ||
| Ballon bivalent SK 500 litres | 7 716 700 128 | ||
| Ballon bivalent prémonté SK 300 RC | 8 718 660 895 | ||
| Ballon électrosolaire prémonté SKE 300 RC | 8 718 660 942 | ||
| SP 750-1 solaire | 7 716 700 195 | ||
| Groupes de transfert Régulations | TDS 050 | 7 747 008 414 | |
| TDS 100 | 7 747 004 415 | ||
| TDS 300 | 7 747 004 422 | ||
| AGS 5 avec TDS 100 | 7 747 008 775 | ||
| AGS 5 | 7 747 009 435 | ||
| AGS 10 | 7 747 009 412 | ||
| AGS 5E | 7 747 009 453 | ||
| Capteurs tubulaires Vacisol CPC | Vacisol CPC 6 | 7 747 208 496 | |
| Vacisol CPC 12 | 7 747 208 497 | ||
| Kit de junction CPC | 80 954 120 | ||
| Kit de raccordement CPC speed | 80 954 100 |
Accessoires
| Gamme | Description | Désignation | Code article |
| Capteurs tubulairesVacisol CPC | Kit de raccordement CPC | 7 747 208 499 | |
| Vanne d'arrêt CPC | 80 954 110 | ||
| Kit rails de support de 2 CPC 6 | 7 726 100 928 | ||
| Kit rails de support de 3 CPC 6 | 7 726 100 929 | ||
| Kit rails de support d'1 CPC 12 | 7 726 100 930 | ||
| Kit d'étriers de retenue régiable en hauteur pour tuiles normales 2 x CPC 6/1 x CPC 12 | 7 747 208 503 | ||
| Kit d'étriers de retenue régiable en hauteur pour tuiles normales 3 x CPC 6 | 7 726 100 931 | ||
| Kit d'étriers de retenue pour ardoises 2 x CPC 6/1 x CPC 12 | 7 747 208 504 | ||
| Kit d'étriers de retenue pour ardoises 3 x CPC 6 | 7 726 100 932 | ||
| Kit d'étriers de retenue pour tôles ondulées 2 x CPC 6/1 x CPC 12 | 7 747 208 505 | ||
| Kit d'étriers de retenue pour tôles ondulées 3 x CPC 6 | 7 726 100 933 | ||
| Kit d'étriers de retenue pour tuiles creuses 2 x CPC 6/1 x CPC 12 | 7 747 208 506 | ||
| Kit d'étriers de retenue pour tuiles creuses 3 x CPC 6 | 7 726 100 934 | ||
| Kit de montage en terrasse/en façade 1 CPC 6/1 x CPC 12 45° | 7 726 100 941 |
www.elmleblanc.fr
