Intitulé	Valeur / Description
Type de produit	Chaudière murale à gaz
Caractéristiques techniques principales	Chauffage et production d'eau chaude sanitaire
Alimentation électrique	230 V
Dimensions approximatives	700 x 400 x 300 mm
Poids	30 kg
Compatibilités	Compatible avec les systèmes de chauffage central
Type de batterie	Non applicable
Tension	230 V
Puissance	23 kW
Fonctions principales	Chauffage, production d'eau chaude instantanée
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des revendeurs agréés
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes et les fuites de gaz
Informations générales utiles	Installation par un professionnel recommandé pour garantir la conformité et la sécurité

FOIRE AUX QUESTIONS - GVM 7.23H ELM LEBLANC

Quel est le type de combustible utilisé par le ELM LEBLANC GVM 7.23H ?

Le ELM LEBLANC GVM 7.23H utilise du gaz naturel comme combustible.

Comment régler la température de mon ELM LEBLANC GVM 7.23H ?

Vous pouvez régler la température en utilisant le thermostat situé sur l'appareil ou via le panneau de contrôle.

Que faire si ma chaudière ELM LEBLANC GVM 7.23H ne s'allume pas ?

Vérifiez d'abord si l'alimentation en gaz est active et si le circuit électrique est fonctionnel. Si le problème persiste, contactez un professionnel.

Comment effectuer l'entretien de ma chaudière ELM LEBLANC GVM 7.23H ?

Il est recommandé de faire entretenir votre chaudière une fois par an par un professionnel certifié pour assurer son bon fonctionnement.

Quelle est la pression d'eau idéale pour le ELM LEBLANC GVM 7.23H ?

La pression d'eau idéale se situe entre 1 et 1,5 bar. Vérifiez le manomètre pour vous assurer qu'elle est dans cette plage.

Que faire si je constate une fuite d'eau ?

Coupez immédiatement l'alimentation en eau et contactez un professionnel pour évaluer et réparer la fuite.

Comment purger les radiateurs connectés à ma chaudière ELM LEBLANC GVM 7.23H ?

Utilisez une clé de purge pour ouvrir la vanne de purge située en haut de chaque radiateur jusqu'à ce que l'eau s'écoule sans air. Fermez la vanne ensuite.

Mon ELM LEBLANC GVM 7.23H fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal, mais des bruits forts peuvent indiquer un problème. Il est recommandé de faire vérifier l'appareil par un professionnel.

Comment réinitialiser ma chaudière ELM LEBLANC GVM 7.23H ?

Pour réinitialiser votre chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande. Consultez le manuel pour des instructions spécifiques.

Où puis-je trouver des pièces de rechange pour mon ELM LEBLANC GVM 7.23H ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site du fabricant.

MODE D'EMPLOI GVM 7.23H ELM LEBLANC

Vous avez su choisir, ou vous avez trouvé dans votre logement, une chaudière de notre marque, et nous vous en félicitons. Nous vous assurons que cet appareil vous donnera toute satisfaction.

Pour éviter les fausses manœuvres, nous vous recommandons de suivre attentivement cette notice d'emploi.

L'installation doit être réalisée et réglée par un installateur qualifié de votre choix.

Elle doit être conforme aux prescriptions en vigueur et aux règlements concernant les installations électriques à usage domestique (DTU P 45-204 et norme NF C 15-100).

- Vérifier que la liaison électrique possède réellement un raccordement à la terre.

- Pour permettre l'aération du local dans lequel la chaudière est installée, l'arrêté du 2 août 77 précise que : "l'usager doit veiller à maintenir l'amenée d'air en bon état de fonctionnement et ne pas réduire ou obturer la section de quelque manière que ce soit".

En aucun cas le constructeur ne saurait être tenu pour responsable si ces prescriptions n'étaient pas respectées.

II - POUR SA MISE EN SERVICE, VÉRIFIER QUE :

- l'alimentation gaz est ouverte (robinet de barrage sur la tuyauterie avant la chaudière) ; - la chaudière est sous tension électrique (interrupteur ou disjoncteur de protection avant la chaudière) ;

- la sortie d'évacuation de ventouse n'est pas obstruée; - l'installation de chauffage est pleine d'eau : le plein d'eau peut être contrôlé au manomètre ⑥ prévu sur la chaudière.

Vérifier que la pression lue au manomètre correspond à celle qui vous a été indiquée par l'installateur ou 1,5 bar en cas général. A chaud, celle-ci va augmenter par suite de la dilatation de l'eau.

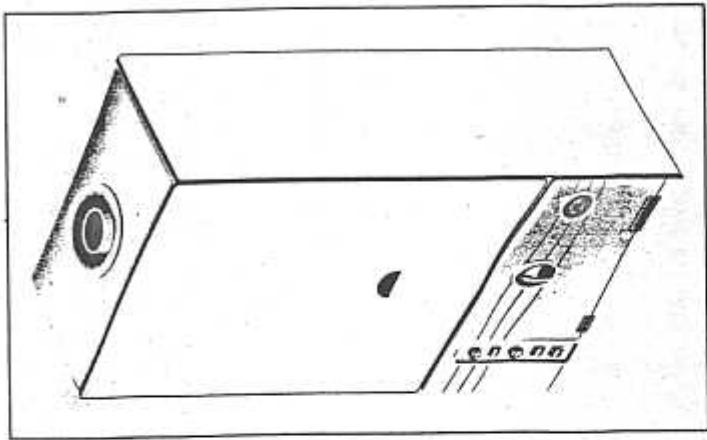

NOTICE d'emploi

Chaudière murale étanche à 2 services : chauffage et eau chaude sanitaire

Modèle et brevets déposés

BOWY MARR

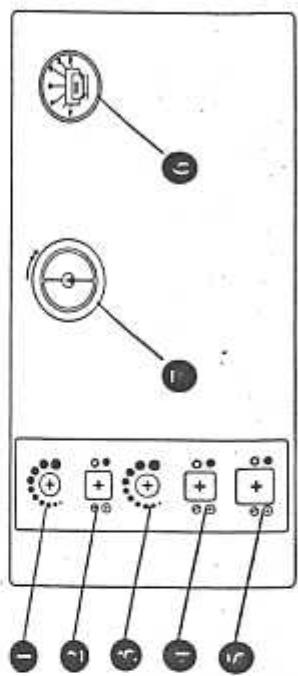

Tableau de commande pour chaudière MURALE MIXTE

Eau chaude + chauffage étanche à tirage forcé

7.23H / 7.28H

(sans veilleuse)

7.23 / 7.28

Sélecteur de température eau sanitaire

② • Sélecteur d'utilisation :

- été *

- hiver *

3 • Sélecteur de température chauffage

• Contacteur de commande pour allumeur à
• Marche-arrêt et voyant de mise en marche 6 • Thermomanomètre 7 • Bouton d'armement du thermo-couple

- Sélecteur de température eau sanitaire

- Sélecteur d'utilisation :

- été *

- hiver *

- Sélecteur de température chauffage

- Bouton de réarmement

- Marche-arrêt et voyant de mise en marche - Thermomanomètre

- Voyant de mise en sécurité

Allumer la veilleuse

- Mettre sous tension électrique (interrupteur ou disjoncteur bipolaire). - Vérifier que l'alimentation gaz est ouverte (robinet de barrage sur la tuyauterie avant la chaudière).

La tuyauterie avant la chaudière)

- Mettre sous tension par le sélecteur marche-arrêt ⑤ (voyant allumé).

- Allumer la veilleuse en appuyant à fond sur le bouton d'armement du thermocouple ⑦ et en même temps sur le contacteur de commande de l'allumeur ⑨ en maintenant la pression sur celui-ci.

Après une temporisation de 10 à 20 secondes, nécessaire au prébalayage de la chambre de combustion, le train d'étincelles provoque l'allumage de la veilleuse.

Lâcher ensuite le poussoir ① mais toujours maintenir la pression à fond sur le bouton ⑦ pendant 10 à 15 secondes et relâcher. La veilleuse doit rester allumée.

Il est possible qu'un peu d'air reste dans la canalisation gaz. Dans ce cas, la veilleuse risque de ne pas s'allumer immédiatement. Il faut alors maintenir plus longuement la pression sur le bouton du thermocouple et sur le contacteur de commande d'allumeur ①. - Mettre le sélecteur d'utilisation sur la position désirée :

* Été sanitaire seul * Wires leffre et saillées

* Hiver chauffage + sanitaire

IV - Mise en arrêt

- Pour éteindre la veilleuse, tourner légèrement le bouton ⑦ dans le sens de la flèche. - Si l'arrêt est dû à une manœuvre intempestive, le dispositif de sécurité oblige d'attendre 30 secondes avant de réallumer la veilleuse si nécessaire. (Voir chapitre mise en service.) - Couper le courant sur la chaudière, bouton marche-arrêt ⑦ tout particulièrement dans le cas d'une chaudière raccordée au 3 CE.

Allumage

Le circulateur et le ventilateur se mettent en rotation et le brûleur s'allume si :

- la température de l'eau départ du chauffage est inférieure à celle sélectionnée (sélecteur ③);

- la température ambiante de la pièce est inférieure à celle sélectionnée au thermostat d'ambiance ou combiné horloge-thermostat.

Le thermo-manomètre Ⓐ permet :

- de vérifier si le circuit chauffage est plein d'eau. Ne pas faire fonctionner la chaudière, le circuit vide d'eau. Dans ce cas, réajuster la pression à 1,5 Bar. - de contrôler la température de l'eau du départ chauffage et, en conséquence, d'agir en conséquence sur le sélecteur de température chauffage pour vaincre la dissipation des calories du logement, ou au moins, pour limiter l'émission des radiateurs ou convecteurs.

La mise en marche du brûleur et son arrêt est contrôlée par :

- le sélecteur de température chauffage ⑧;

- le thermostat d'ambiance installé éventuellement dans le logement.

Chauffage par convecteurs.

Chaque convecteur est équipé d'un volet de réglage ; l'orientation de celui-ci permet de régler l'émission de chaleur du convecteur. Ne jamais rien déposer sur ou sous les convecteurs afin de ne pas gêner la diffusion de l'air chaud.

Chauffage par radiateurs.

Chaque radiateur est muni d'un robinet permettant d'arrêter ou de régler l'émission de chaleur.

Il faut éviter de fermer tous les radiateurs car la circulation de l'eau se trouvera réduite, ce qui risque de provoquer la mise en sécurité totale de l'appareil.

Si ce cas se produit, voir le paragraphe "Mise en service".

- La nuit, ou en période de non-occupation momentanée de votre appartement, il est préférable de ne pas arrêter le chauffage, mais

V - Utilisation eau CHAUDE sanitaire

Mettre le sélecteur d'utilisation ② sur la position sanitaire (symbole *) et le sélecteur de température d'eau sanitaire ① sur la température désirée. Le brûleur s'allume dès l'ouverture d'un robinet de puisage d'eau chaude, comme sur un chauffe-bain instantané et sans mise en marche du circulateur.

La veilleuse étant allumée (voir mise en service), mettre le sélecteur d'utilisation ⊕ sur position hiver (symbole *). Il y a indépendance totale entre les réglages de température sanitaire et chauffage; il est donc possible, le chauffage étant réglé à basse température, de soutirer l'eau sanitaire à température plus élevée et vice-versa.

-Réglage de la température de l'eau sanitaire

Le réglage de la température de l'eau est obtenu au moyen du sélecteur de température d'eau sanitaire ① en position max. La température sera de 63° à 65°C.

En position inférieure, la température d'eau sera plus faible, mais l'appareil s'allumera également, pour le même débit d'eau (3 l/min minimal pour type 7.23, 4 l/min minimal pour type 7.28).

Le dispositif de modulation permet d'ajuster automatiquement le débit de gaz en fonction de la température sélectionnée et du débit d'eau dans les limites de la puissance de l'appareil.

SI LE DÉBIT D'EAU EST TROP IMPORTANT, IL SE PEUT QUE LA TEMPÉRATURE NE SOIT PAS ATTEINTE. DANS CE CAS, IL FAUT DIMINUER LE DÉBIT D'EAU AU POSTE DE PUISAGE AFIN D'OBTENIR LA TEMPÉRATURE DÉSIRÉE.

VI - Utilisation chauffage

La veilleuse étant allumée 7.23 / 7.28 (chapitre mise en service) mettre

1) le sélecteur d'utilisation ② sur la position hiver, symbole *. 2) le sélecteur de température chauffage ③ sur le réglage désir fonction de la température extérieure.

3) contrôler la position du thermostat d'ambiance ou du combiné horloge-thermostat.

CHAUFFE-EAU CHAUFFE-BAINS CHAUDIÈRES MURALES

REGION PARISIENNE :		REGION NORD :
93700 DRANCY:9-15, rue Emille Zola	TEL : [phone]Fax : [phone]	59000 LILLE:R. rue Molère	TEL : [phone]Fax : [phone]
92570 CHAVILLE:70, rue Roger Salengro	TEL : [phone]Fax : [phone]	62000 ARRAS	TEL : [phone]
92700 COLOMIES:4, avenue de Stafiegrad	TEL : [phone]Fax : [phone]	REGION EST :
75011 PARIS:22, boulevard Richard Lennie	TEL : [phone]Fax : [phone]	25220 DESANCON:Roche-lez-HaupréZ.I. de Thuisé	TEL : [phone]Fax : [phone]
75017 PARIS:31, rue Bruchant	TEL : [phone]Fax : [phone]	54000 NANCY:h, rue Follier	TEL : [phone]Fax : [phone]
94200 IVRY-SUR-SEINE:26, rue Hobert Wachiez	TEL : [phone]Fax : [phone]	57000 METZ:105, rue Kellermann	TEL : [phone]Fax : [phone]
REGION OUEST :		67000 STRASIGNOURG:31, rue du Fousé-dès-Treze	TEL : [phone]Fax : [phone]
14000 CAEN:69, rue Victor Lépine	TEL : [phone]Fax : [phone]
44100 NANTES:46, boulevard Ioulay Pary	TEL : [phone]Fax : [phone]	REGION SUD-EST :
35000 JENNIES:83, boulevard de Metz	TEL : [phone]Fax : [phone]	13010 MAISEILLE:97-99, avenue de la Timone	TEL : [phone]Fax : [phone]
REGION CENTRE-LODRE :		34000 MONTPELLIER:49, rue Frédéric Bauxle	TEL : [phone]Fax : [phone]
18000 DOURGES:12, rue Florentin Labbé	TEL : [phone]Fax : [phone]	06300 NICE:19, rue Decimont	TEL : [phone]Fax : [phone]
45000 ORLEANS:10, rue du Marechal Foch	TEL : [phone]Fax : [phone]	H5000 TOULON:13, rue Gorlier	TEL : [phone]Fax : [phone]
37700 TOURS-ST-PIERRE-192-CORPS:24, avenue Lépine	TEL : [phone]Fax : [phone]	H4000 AVIGNON:23, roue Mont Favet	TEL : [phone]Fax : [phone]
REGION AQUITAINE-LIMOUSIN :		REGION AUVERGNE - RHONE-ALFES :
33800 HOUDEAUX:102, rue Francin	TEL : [phone]Fax : [phone]	69008 LYON:154, avenue du Général Frère	TEL : [phone]Fax : [phone]
87000 LIMOGES:2, Impasse Daquerre	TEL : [phone]Fax : [phone]	03100 MONTLUCON:34, quai de Vendun	TEL : [phone]Fax : [phone]
REGION MIDI-PYRENEES :		38000 GRENOBLE:10, rue Léon ScoulierZ.A. le GÉAI	TEL : [phone]Fax : [phone]
64200 MAURITZ:7, rue du Lycée	TEL : [phone]Fax : [phone]	63540 CLERMONT-PIT:ROMAGNAT-LES-PEROUNES	TEL : [phone]Fax : [phone]
64200 PAU:8, rue Boudon	TEL : [phone]Fax : [phone]
66000 PEIOMIGNAN:6, rue Guillaume Apollinaire	TEL : [phone]Fax : [phone]
31200 TOULOUSE:19, boulevard Silvio Trentin	TEL : [phone]Fax : [phone]

Dans le cas d'une eau très calcaire, consultez votre installateur.

de régler le sélecteur de température chauffage ⑧ et le thermostat d'ambiance à une température plus basse, ce qui aura pour avantage de maintenir une certaine température dans vos pièces avec une consommation de gaz extrêmement réduite.

- Si un radiateur (ou un convecteur) ne chauffe plus, le purger et vérifier que le robinet est bien ouvert.

- Si la température ambiante est trop élevée : - Ne pas fermer tous les radiateurs.

- Ne pas ouvrir les fenêtres, mais agir sur le sélecteur de température chauffage ⑧ et sur le thermostat d'ambiance.

- En cas de non utilisation en hiver, vidanger l'installation chauffage au moyen des robinets et purgeurs prévus à cet usage et pour l'installation sanitaire fermer le robinet d'arrêt d'eau froide, ouvrir les robinets des différents postes alimentés par l'appareil et dévisser les vis de vidange.

- Pour le circuit chauffage, il y a possibilité de mettre de l'antigel dans l'installation. Utiliser des fluides alimentaires ou autorisés. Dans ce cas, laisser la pompe sur la grande vitesse (Position 2).

VIII - Entretien de votre chaudière

Faire procéder périodiquement à une vérification de la chaudière par un professionnel qualifié. Nous vous déconseillons de le faire vous-même. Aussi nous vous recommandons vivement de souscrire un "CONTRAT D'ENTRETIEN". Renseignez-vous auprès de votre installateur, de notre service Après-Vente, ou de notre agence régionale.

Nettoyage :

Pour nettoyer l'habillage, on peut employer les produits d'entretien habituels du commerce, à l'exception de solvants et poudres ou d'éponges abrasives. N'omettez pas de nous envoyer le BON DE GARANTIE joint à votre chaudière, après l'avoir rempli. Nous vous en remercions.

Changement de gaz :

En cas d'adaptation à un gaz autre que celui pour lequel la chaudière est équipée, la transformation doit être exécutée par un installateur qualifié.
