GVM 7.23 - Chaudière ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Marque	ELM LEBLANC
Modèle	GVM 7.23
Type de produit	Chaudière murale gaz étanche à condensation
Services	Chauffage central et eau chaude sanitaire
Dimensions (H x L x P)	700 x 400 x 300 mm (estimation)
Poids	30 kg (estimation)
Alimentation gaz	Gaz naturel (G20/G25) ou propane
Alimentation électrique	230 V / 50 Hz, avec raccordement à la terre obligatoire
Pression de fonctionnement circuit chauffage	1,5 bar à froid
Température eau chaude sanitaire maxi	63-65 °C
Débit minimum eau chaude sanitaire	3 l/min
Allumage	Veilleuse avec allumeur étincelle
Réglages	Sélecteurs indépendants pour température chauffage et eau sanitaire
Fonctions	Mode été (sanitaire seul), mode hiver (chauffage + sanitaire)
Thermostat d'ambiance	Compatible (non fourni)
Dispositif de sécurité	Thermocouple, sécurité de surchauffe, temporisation de réallumage
Évacuation des fumées	Ventouse étanche à tirage forcé
Entretien	Contrat d'entretien recommandé, vérification annuelle par professionnel
Nettoyage	Produits non abrasifs, éviter solvants et éponges abrasives

FOIRE AUX QUESTIONS - GVM 7.23 ELM LEBLANC

Comment allumer la veilleuse de la chaudière GVM 7.23 ?

Mettez l'appareil sous tension électrique et ouvrez le robinet gaz. Appuyez à fond sur le bouton d'armement du thermocouple (7) et simultanément sur le contacteur de commande de l'allumeur (9). Après 10 à 20 secondes de prébalayage, l'étincelle enflamme la veilleuse. Relâchez le poussoir (9) mais maintenez le bouton (7) enfoncé 10 à 15 secondes supplémentaires.

Quelle doit être la pression du circuit de chauffage ?

La pression recommandée à froid est de 1,5 bar. Contrôlez-la au thermomanomètre (6). À chaud, la pression augmente normalement sous l'effet de la dilatation de l'eau.

Comment passer en mode été (sanitaire seul) ?

Placez le sélecteur d'utilisation (2) sur la position été (symbole *). Le brûleur ne s'allumera que lors de l'ouverture d'un robinet d'eau chaude, sans mise en marche du circulateur.

Pourquoi la température de l'eau chaude n'est-elle pas atteinte ?

Vérifiez le débit d'eau : s'il est trop important (supérieur à 3 l/min pour le modèle 7.23), la puissance de l'appareil peut être insuffisante. Réduisez le débit au robinet de puisage pour obtenir la température désirée.

Que faire si la veilleuse ne s'allume pas ?

Il peut y avoir de l'air dans la canalisation gaz. Maintenez la pression sur le bouton du thermocouple et sur le contacteur d'allumeur plus longtemps pour purger l'air. Si le problème persiste, vérifiez l'ouverture du robinet gaz et l'alimentation électrique.

Comment purger un radiateur ?

Utilisez la clé de purgeur ou un tournevis pour ouvrir la vis de purge située en haut du radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau s'écoule, puis refermez. Vérifiez ensuite la pression de la chaudière et réajustez si nécessaire.

À quelle fréquence faire entretenir la chaudière ?

Un entretien annuel par un professionnel qualifié est vivement recommandé. Souscrivez un contrat d'entretien pour garantir le bon fonctionnement et la sécurité de l'appareil.

Puis-je nettoyer l'habillage avec un produit abrasif ?

Non. Utilisez des produits d'entretien habituels non abrasifs. Évitez les solvants, poudres et éponges abrasives qui pourraient endommager la peinture ou les plastiques.

Que faire en cas de non-utilisation en hiver ?

Vidangez le circuit chauffage via les robinets de vidange et purgeurs. Pour le circuit sanitaire, fermez l'arrivée d'eau froide, ouvrez les robinets et dévissez les vis de vidange. Vous pouvez aussi ajouter de l'antigel autorisé dans le circuit chauffage.

Comment changer le type de gaz (adaptation) ?

La transformation doit être effectuée exclusivement par un installateur qualifié. Ne tentez pas de le faire vous-même, car cela nécessite des réglages spécifiques de la chaudière.

MODE D'EMPLOI GVM 7.23 ELM LEBLANC

Vous avez su choisir, ou vous avez trouvé dans votre logement, une chaudière de notre marque, et nous vous en félicitons. Nous vous assurons que cet appareil vous donnera toute satisfaction.

Pour éviter les fausses manœuvres, nous vous recommandons de suivre attentivement cette notice d'emploi.

L'installation doit être réalisée et réglée par un installateur qualifié de votre choix.

Elle doit être conforme aux prescriptions en vigueur et aux règlements concernant les installations électriques à usage domestique (DTU P 45-204 et norme NF C 15-100).

- Vérifier que la liaison électrique possède réellement un raccordement à la terre.

- Pour permettre l'aération du local dans lequel la chaudière est installée, l'arrêté du 2 août 77 précise que : "l'usager doit veiller à maintenir l'amenée d'air en bon état de fonctionnement et ne pas réduire ou obturer la section de quelque manière que ce soit".

En aucun cas le constructeur ne saurait être tenu pour responsable si ces prescriptions n'étaient pas respectées.

II - POUR SA MISE EN SERVICE, VÉRIFIER QUE :

- l'alimentation gaz est ouverte (robinet de barrage sur la tuyauterie avant la chaudière) ; - la chaudière est sous tension électrique (interrupteur ou disjoncteur de protection avant la chaudière) ;

- la sortie d'évacuation de ventouse n'est pas obstruée; - l'installation de chauffage est pleine d'eau : le plein d'eau peut être contrôlé au manomètre ⑥ prévu sur la chaudière.

Vérifier que la pression lue au manomètre correspond à celle qui vous a été indiquée par l'installateur ou 1,5 bar en cas général. A chaud, celle-ci va augmenter par suite de la dilatation de l'eau.

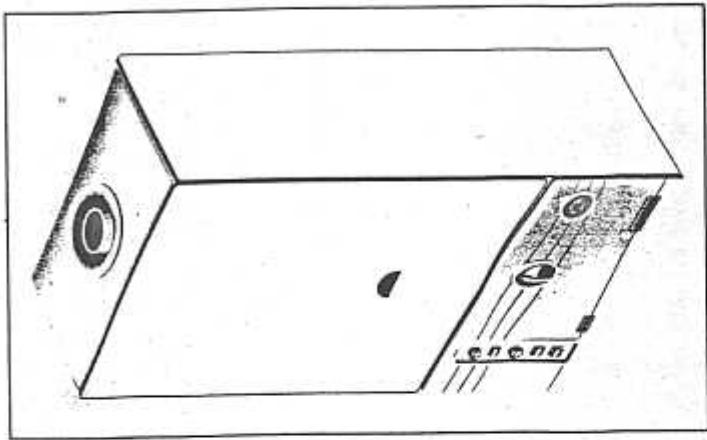

NOTICE d'emploi

Chaudière murale étanche à 2 services : chauffage et eau chaude sanitaire

Modèle et brevets déposés

BOWY MARR

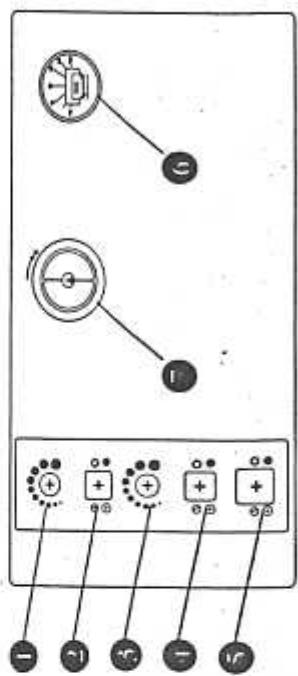

Tableau de commande pour chaudière MURALE MIXTE

Eau chaude + chauffage étanche à tirage forcé

7.23H / 7.28H

(sans veilleuse)

7.23 / 7.28

Sélecteur de température eau sanitaire

② • Sélecteur d'utilisation :

- été *

- hiver *

3 • Sélecteur de température chauffage

• Contacteur de commande pour allumeur à
• Marche-arrêt et voyant de mise en marche 6 • Thermomanomètre 7 • Bouton d'armement du thermo-couple

- Sélecteur de température eau sanitaire

- Sélecteur d'utilisation :

- été *

- hiver *

- Sélecteur de température chauffage

- Bouton de réarmement

- Marche-arrêt et voyant de mise en marche - Thermomanomètre

- Voyant de mise en sécurité

Allumer la veilleuse

- Mettre sous tension électrique (interrupteur ou disjoncteur bipolaire). - Vérifier que l'alimentation gaz est ouverte (robinet de barrage sur la tuyauterie avant la chaudière).

La tuyauterie avant la chaudière)

- Mettre sous tension par le sélecteur marche-arrêt ⑤ (voyant allumé).

- Allumer la veilleuse en appuyant à fond sur le bouton d'armement du thermocouple ⑦ et en même temps sur le contacteur de commande de l'allumeur ⑨ en maintenant la pression sur celui-ci.

Après une temporisation de 10 à 20 secondes, nécessaire au prébalayage de la chambre de combustion, le train d'étincelles provoque l'allumage de la veilleuse.

Lâcher ensuite le poussoir ① mais toujours maintenir la pression à fond sur le bouton ⑦ pendant 10 à 15 secondes et relâcher. La veilleuse doit rester allumée.

Il est possible qu'un peu d'air reste dans la canalisation gaz. Dans ce cas, la veilleuse risque de ne pas s'allumer immédiatement. Il faut alors maintenir plus longuement la pression sur le bouton du thermocouple et sur le contacteur de commande d'allumeur ①. - Mettre le sélecteur d'utilisation sur la position désirée :

* Été sanitaire seul * Wires leffre et saillées

* Hiver chauffage + sanitaire

IV - Mise en arrêt

- Pour éteindre la veilleuse, tourner légèrement le bouton ⑦ dans le sens de la flèche. - Si l'arrêt est dû à une manœuvre intempestive, le dispositif de sécurité oblige d'attendre 30 secondes avant de réallumer la veilleuse si nécessaire. (Voir chapitre mise en service.) - Couper le courant sur la chaudière, bouton marche-arrêt ⑦ tout particulièrement dans le cas d'une chaudière raccordée au 3 CE.

Le circulateur et le ventilateur se mettent en rotation et le brûleur s'allume si :

- la température de l'eau départ du chauffage est inférieure à celle sélectionnée (sélecteur ③);

- la température ambiante de la pièce est inférieure à celle sélectionnée au thermostat d'ambiance ou combiné horloge-thermostat.

Le thermo-manomètre Ⓐ permet :

- de vérifier si le circuit chauffage est plein d'eau. Ne pas faire fonctionner la chaudière, le circuit vide d'eau. Dans ce cas, réajuster la pression à 1,5 Bar. - de contrôler la température de l'eau du départ chauffage et, en conséquence, d'agir en conséquence sur le sélecteur de température chauffage pour vaincre la dissipation des calories du logement, ou au moins, pour limiter l'émission des radiateurs ou convecteurs.

La mise en marche du brûleur et son arrêt est contrôlée par :

- le sélecteur de température chauffage ⑧;

- le thermostat d'ambiance installé éventuellement dans le logement.

Chauffage par convecteurs.

Chaque convecteur est équipé d'un volet de réglage ; l'orientation de celui-ci permet de régler l'émission de chaleur du convecteur. Ne jamais rien déposer sur ou sous les convecteurs afin de ne pas gêner la diffusion de l'air chaud.

Chauffage par radiateurs.

Chaque radiateur est muni d'un robinet permettant d'arrêter ou de régler l'émission de chaleur.

Il faut éviter de fermer tous les radiateurs car la circulation de l'eau se trouvera réduite, ce qui risque de provoquer la mise en sécurité totale de l'appareil.

Si ce cas se produit, voir le paragraphe "Mise en service".

- La nuit, ou en période de non-occupation momentanée de votre appartement, il est préférable de ne pas arrêter le chauffage, mais

V - Utilisation eau CHAUDE sanitaire

Mettre le sélecteur d'utilisation ② sur la position sanitaire (symbole *) et le sélecteur de température d'eau sanitaire ① sur la température désirée. Le brûleur s'allume dès l'ouverture d'un robinet de puisage d'eau chaude, comme sur un chauffe-bain instantané et sans mise en marche du circulateur.

La veilleuse étant allumée (voir mise en service), mettre le sélecteur d'utilisation ☺ sur position hiver (symbole *). Il y a indépendance totale entre les réglages de température sanitaire et chauffage; il est donc possible, le chauffage étant réglé à basse température, de soutirer l'eau sanitaire à température plus élevée et vice-versa.

-Réglage de la température de l'eau sanitaire

Le réglage de la température de l'eau est obtenu au moyen du sélecteur de température d'eau sanitaire ① en position max. La température sera de 63° à 65°C.

En position inférieure, la température d'eau sera plus faible, mais l'appareil s'allumera également, pour le même débit d'eau (3 l/min minimal pour type 7.23, 4 l/min minimal pour type 7.28).

Le dispositif de modulation permet d'ajuster automatiquement le débit de gaz en fonction de la température sélectionnée et du débit d'eau dans les limites de la puissance de l'appareil.

SI LE DÉBIT D'EAU EST TROP IMPORTANT, IL SE PEUT QUE LA TEMPÉRATURE NE SOIT PAS ATTEINTE. DANS CE CAS, IL FAUT DIMINUER LE DÉBIT D'EAU AU POSTE DE PUISAGE AFIN D'OBTENIR LA TEMPÉRATURE DÉSIRÉE.

VI - Utilisation chauffage

La veilleuse étant allumée 7.23 / 7.28 (chapitre mise en service) mettre

1) le sélecteur d'utilisation ② sur la position hiver, symbole *. 2) le sélecteur de température chauffage ③ sur le réglage désir fonction de la température extérieure.

3) contrôler la position du thermostat d'ambiance ou du combiné horloge-thermostat.

CHAUFFE-EAU CHAUFFE-BAINS CHAUDIÈRES MURALES

REGION PARISIENNE :		REGION NORD :
93700 DRANCY:9-15, rue Emille Zola	TEL : [phone]Fax : [phone]	59000 LILLE:R. rue Molère	TEL : [phone]Fax : [phone]
92570 CHAVILLE:70, rue Roger Salengro	TEL : [phone]Fax : [phone]	62000 ARRAS	TEL : [phone]
92700 COLOMIES:4, avenue de Stafiegrad	TEL : [phone]Fax : [phone]	REGION EST :
75011 PARIS:22, boulevard Richard Lennie	TEL : [phone]Fax : [phone]	25220 DESANCON:Roche-lez-HaupréZ.I. de Thuisé	TEL : [phone]Fax : [phone]
75017 PARIS:31, rue Bruchant	TEL : [phone]Fax : [phone]	54000 NANCY:h, rue Follier	TEL : [phone]Fax : [phone]
94200 IVRY-SUR-SEINE:26, rue Hobert Wachiez	TEL : [phone]Fax : [phone]	57000 METZ:105, rue Kellermann	TEL : [phone]Fax : [phone]
REGION OUEST :		67000 STRASIGNOURG:31, rue du Fousé-dès-Treze	TEL : [phone]Fax : [phone]
14000 CAEN:69, rue Victor Lépine	TEL : [phone]Fax : [phone]
44100 NANTES:46, boulevard Ioulay Pary	TEL : [phone]Fax : [phone]	REGION SUD-EST :
35000 JENNIES:83, boulevard de Metz	TEL : [phone]Fax : [phone]	13010 MAISEILLE:97-99, avenue de la Timone	TEL : [phone]Fax : [phone]
REGION CENTRE-LODRE :		34000 MONTPELLIER:49, rue Frédéric Bauxle	TEL : [phone]Fax : [phone]
18000 DOURGES:12, rue Florentin Labbé	TEL : [phone]Fax : [phone]	06300 NICE:19, rue Decimont	TEL : [phone]Fax : [phone]
45000 ORLEANS:10, rue du Marechal Foch	TEL : [phone]Fax : [phone]	H5000 TOULON:13, rue Gorlier	TEL : [phone]Fax : [phone]
37700 TOURS-ST-PIERRE-192-CORPS:24, avenue Lépine	TEL : [phone]Fax : [phone]	H4000 AVIGNON:23, roue Mont Favet	TEL : [phone]Fax : [phone]
REGION AQUITAINE-LIMOUSIN :		REGION AUVERGNE - RHONE-ALFES :
33800 HOUDEAUX:102, rue Francin	TEL : [phone]Fax : [phone]	69008 LYON:154, avenue du Général Frère	TEL : [phone]Fax : [phone]
87000 LIMOGES:2, Impasse Daquerre	TEL : [phone]Fax : [phone]	03100 MONTLUCON:34, quai de Vendun	TEL : [phone]Fax : [phone]
REGION MIDI-PYRENEES :		38000 GRENOBLE:10, rue Léon ScoulierZ.A. le GÉAI	TEL : [phone]Fax : [phone]
64200 MAURITZ:7, rue du Lycée	TEL : [phone]Fax : [phone]	63540 CLERMONT-PIT:ROMAGNAT-LES-PEROUNES	TEL : [phone]Fax : [phone]
64200 PAU:8, rue Boudon	TEL : [phone]Fax : [phone]
66000 PEIOMIGNAN:6, rue Guillaume Apollinaire	TEL : [phone]Fax : [phone]
31200 TOULOUSE:19, boulevard Silvio Trentin	TEL : [phone]Fax : [phone]

Dans le cas d'une eau très calcaire, consultez votre installateur.

de régler le sélecteur de température chauffage ⑧ et le thermostat d'ambiance à une température plus basse, ce qui aura pour avantage de maintenir une certaine température dans vos pièces avec une consommation de gaz extrêmement réduite.

- Si un radiateur (ou un convecteur) ne chauffe plus, le purger et vérifier que le robinet est bien ouvert.

- Si la température ambiante est trop élevée : - Ne pas fermer tous les radiateurs.

- Ne pas ouvrir les fenêtres, mais agir sur le sélecteur de température chauffage ⑧ et sur le thermostat d'ambiance.

- En cas de non utilisation en hiver, vidanger l'installation chauffage au moyen des robinets et purgeurs prévus à cet usage et pour l'installation sanitaire fermer le robinet d'arrêt d'eau froide, ouvrir les robinets des différents postes alimentés par l'appareil et dévisser les vis de vidange.

- Pour le circuit chauffage, il y a possibilité de mettre de l'antigel dans l'installation. Utiliser des fluides alimentaires ou autorisés. Dans ce cas, laisser la pompe sur la grande vitesse (Position 2).

VIII - Entretien de votre chaudière

Faire procéder périodiquement à une vérification de la chaudière par un professionnel qualifié. Nous vous déconseillons de le faire vous-même. Aussi nous vous recommandons vivement de souscrire un "CONTRAT D'ENTRETIEN". Renseignez-vous auprès de votre installateur, de notre service Après-Vente, ou de notre agence régionale.

Nettoyage :

Pour nettoyer l'habillage, on peut employer les produits d'entretien habituels du commerce, à l'exception de solvants et poudres ou d'éponges abrasives. N'omettez pas de nous envoyer le BON DE GARANTIE joint à votre chaudière, après l'avoir rempli. Nous vous en remercions.

Changement de gaz :

En cas d'adaptation à un gaz autre que celui pour lequel la chaudière est équipée, la transformation doit être exécutée par un installateur qualifié.
