MODE D'EMPLOI EGALIS BALLON ELM LEBLANC
Chaudières murales mixtes «asse température » avec ballon d'eau chaude intégré de 48 litres
Un concentré de comport dans un minimum d'encombrement
En intégrant la technologie « bassetemperature » et tous les paramètres de satisfaction, Egalis ballon donne au comport une nouvelle dimension. En 60 cm de large, ballon compris, elle concentre tous les atouts d'un comport比较好, d'une intégration réussie et de l'efficacité énergétique.

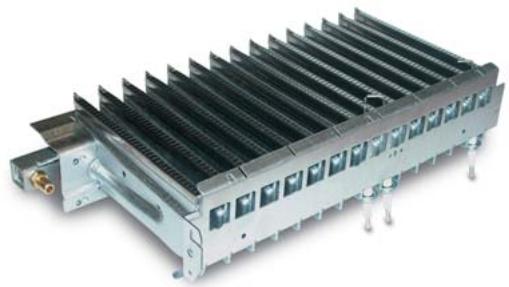

Brûleur
Disponibles en 24 et 28 kW, tous les modèles bénéficient de la classification « basse température » selon la norme EN 297, en conformité avec la réglementation thermique RT 2005. Cette technologie permet une combustion plus propre, respectueuse de l'environnement, et un meilleur rendement, tout en réduisant la consommation d'énergie et en générant une chaleur douce et homogène.
Un design à la présence discrète.

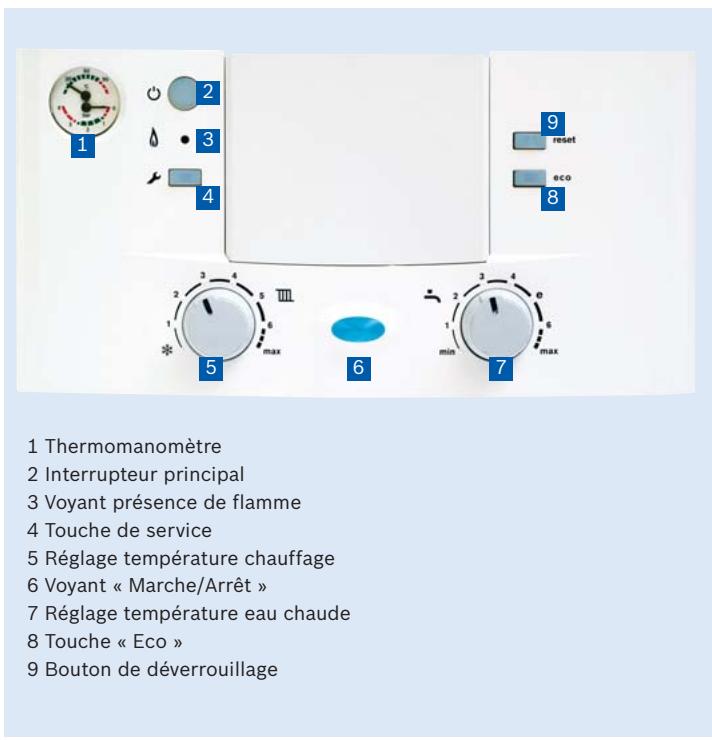

Le design des chaudières Egalis ballon fait la part belle aux lignes fluides et aux courbes douces. Seule la diode lumineuse de fonctionnement vient ponctuer leur galbe qui abrite un tableau de bord nouvelle génération, compréhensible en un coup d'œil, et concu pour un mode de pilotage intuitif : une simplicité d'utilisation appréciable au quotidien.
Une régulation qui s'occappe de tout.
Intégrée de série, la régulation Bosch Heatronic III assures le pilotage optimal de l'installation pour garantir un niveau élevé de comfort et un fonctionnement économique.
Un comfort bien géré.
Dotée du mode Eco, la régulation Bosch Heatronic III gère « intelligemment » les cycles de fonctionnement des modes chauffage et sanitaire. De plus, tous les modèles de la gamme Egalis ballon peuvent être équipés d'un thermostat programmable selon les heures de présence, 24 heures/24 et 7 jours/7, pour personneliser le comfort.
En matière de sécurité et de fiabilité, la régulation Bosch Heatronic III prend aussi les devant. Meme lorsque la fonction chauffage n'est pas sollicitée, elle active automatiquement les fonctions anti-grippage du circulator et antigel.
L'autodiagnostic intégré facilité les interventions : l'affichage du code d'erreur en cas de dysfonctionnement permet une identification rapide de l'anomalie et simplifie le travail des professionnels.
Ces chaudières peuvent etre preconisées dans les offres
Accessoires de régulation
| Référence | Désignation | Code article |
| TRL 22 | Thermostat d'ambiance à réglage manuel tout-ou-rien sans programmation | TRL22 |
| TRL 1.26 | Thermostat programmable journalier tout-ou-rien | 7 716 780 148 |
| TRL 7.26 | Thermostat programmable hebdomadaire tout-ou-rien | 7 716 780 149 |
| TRL 7.26 AF | Thermostat programmable hebdomadaire 2 + 2 fils | 7 716 780 156 |
| TRL 7.26 RF | Thermostat programmable hebdomadaire avec radio fréquence | 7 716 780 150 |
| FR 10 | Régulation d'ambiance sans programmation | 7 719 002 964 |
| FR 100 | Régulation programmable avec sonde d'ambiance | 7 719 002 889 |
| DT 20 | Horloge digitale 2 canaux programmable (chauffage et sanitaire) tout-ou-rien | 7 719 002 985 |
| FW 100 | Régulation programmable avec sonde extérieure (pour un circuit chauffage) | 7 719 002 922 |
| FW 200 | Régulation programmable avec sonde extérieure (pour deux circuits chauffage) | 7 719 002 929 |
| FB 10 | Commande à distance avec sonde d'ambiance (à associer au FW 100 ou FW 200) | 7 719 002 963 |
| FB 100 | Commande à distance avec sonde d'ambiance et programmation hebdomadaire (à associer au FW 100 ou FW 200) | 7 719 002 962 |
Une intégration remarquable.

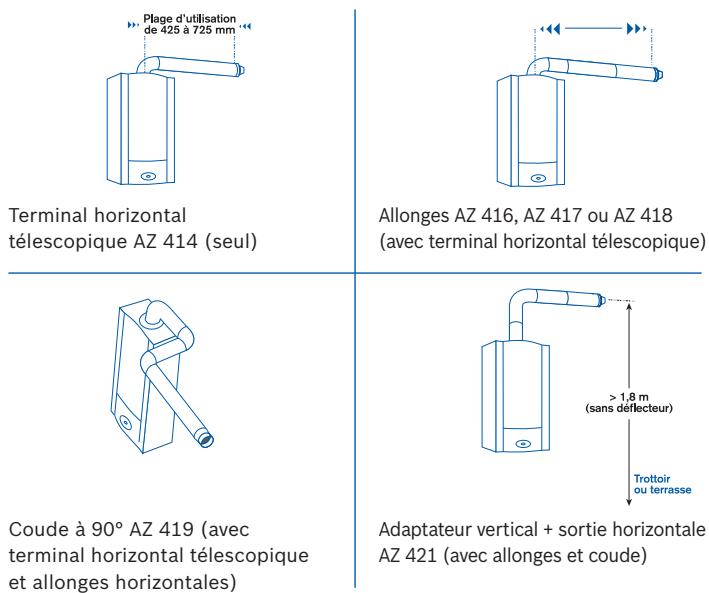

En version ventouse, Egalis ballon s'affranchit des principales contraintes d'installation. Avec le système de raccordement téléscopique horizontal e.l.m. leblanc et un minimum de travaux, elle s'intègre dans n'importe quel endroit du périmètre habitable, en première installation comme en remplacement.
Accessoires de raccordement
| Réf. | Désignation | Code article |
| AZ 414 | Terminal horizontal télécopique de 425 à 725 mm (Ø 60/100) | 7 716 780 194 |
| AZ 415 | Terminal horizontal fixe 810 mm (Ø 60/100) | 7 716 780 195 |
| AZ 416 | Allonge horizontally 350 mm (Ø 60/100) | 7 716 050 092 |
| AZ 417 | Allonge horizontally 750 mm (Ø 60/100) | 7 716 050 093 |
| AZ 418 | Allonge horizontally 1500 mm (Ø 60/100) | 7 716 050 094 |
| AZ 419 | Coude à 90° (Ø 60/100) | 7 716 050 095 |
| AZ 420 | Coude à 45° (x 2) (Ø 60/100) | 7 716 050 096 |
| AZ 421 | Terminal horiz. + raccord chaudière vertical | 7 716 780 207 |
| AZ 422 | Terminal vertical noir (Ø 60/100) | 7 716 780 198 |
| AZ 491 | Terminal vertical brique (Ø 60/100) | 7 716 780 197 |
| AZ 323 | Raccordement 3CE (Ø 60/100) (compatible avec les 3CE Ubbink* et Poujoulat*) | 7 716 780 097 |
| AZ 430 | Raccord bitube (Ø 80/80) | 7 716 050 106 |
| AZ 332 | Raccordement bitube Ø 80/80 extract. fixe | 7 716 780 137 |
| AZ 347 | Raccord bitube Ø 80/80 extract. variable | 7 716 780 037 |
| AZ 492 | Adaptateur vertical avec récapacitaire des condensats (Ø 80/125) | 7 716 780 200 |
| AZ 334 | Cache éclat rigide (Ø 100) | 7 716 780 138 |
| AZ 360 | Cache éclatouple (Ø 100) | 7 716 780 164 |
| AZ 335 | Grille de protection avec déflecteur | 7 716 780 139 |
| AZ 336 | Déflecteur | 7 716 780 140 |
| AZ 337 | Colliers avec prises de mesure | 7 716 780 141 |
| AZ 339 | Colliers sans prises de mesure | 7 716 780 128 |
| AZ 340 | Kit de remplacement GVM C 21 | 7 716 780 129 |
| AZ 348 | Récapacateur de condensats (Ø 80) | 7 716 780 152 |
| AZ 427 | Récapacateur horiz. de condensats (Ø 60/100) | 7 716 050 103 |
| AZ 428 | Récapacateur vertical de condensats (Ø 60/100) | 7 716 050 104 |
| AZ 136 | Solin de terrasse métal | 7 719 000 838 |
| AZB 925 | Solin de toiture 25-50° noir | 7 719 002 857 |
| AZB 923 | Solin de toiture 25-50° brique | 7 719 002 855 |
- Marques déposées des sociétés correspondantes.
C 12 Ventouse horizontale - Longueur maxi 60 / 100 = 4,5 m Longueur maxi 80 / 125 = 9 m
C52 Ventouse bitube - Longueur maxi (aller + retour) = entre 10 et 24 m (avec ventouses bitubes 80/80 homologuées)
1 Amenée d'air frais
2 Evacuation des produits de combustion
La longueur maxi inclut 2 coudes à 45^ comme représenté sur le schéma ci-contre.
Pour raccarder la ventouse verticale 80/125, monter la piece d'adaptation (AZ 492) qui permet également la récapération eventuelle des condensats et eaux de pluie. Pour la ventouse verticale 60/100, désir le récapacateur de condensats AZ 428.
C32 Ventouse verticale Longueur maxi 60 / 100 = 4,5m Longueur maxi 80 / 125 = 7m

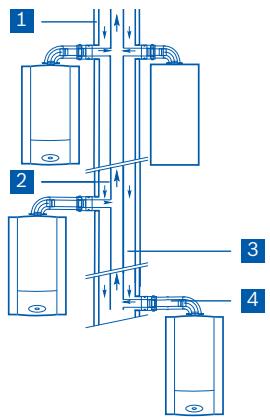

C 42 Ventouse 3CE (avec allonge horizontale) Longueur maxi 60/100 (raccord. au conduit collectif) = 4,5 m
1 Conduit d'amenee d'air
2 Conduit collecteur
3 Conduit collectif
4 Evacuation chaudiere
De l'eau chaude à profusion !
Avec ses chaudières Egalisallon, e.l.m. leblanc montre que le grand comport d'eau chaude n'est ni une question de taille ni de surconsommation d'énergie. Egalis Ballon répond à toutes les sollicitations, avec une constance exemplaire!
Un comport d'eau chaude classé 3 étoiles\*\*\*1!
Avec un débit de 18,5 litres/minute* pour un ballon inox intégré de 48 litres, les chaudières Egalis ballon peuvent alimenter en simultané un grand bain et une douche. Avec un débit régulier et une température d'eau chaude stable, elles ne fontaucun compromis avecle comfort et obtiennent la meilleure classification selon la norme EN 13203.
Une température d'eau chaude stable au demi degré près.
La régulation Bosch Heatronic III analyse en permanence tous les paramètres de fonctionnement et compense immédiatement la moindre variation de l'eau stockée. Résultat : une parfaite stabilité de la température d'eau chaude, quelles que soient la durée et l'intensité duuisage.
Une conception qui privilégie la fiabilité.
Les techniques éprouvées, mises en œuvre sur les chaudières Egalis ballon, assurent leur longévité, comme la conception du gallon inox avec serpentin, peu sensible au calcaire.
Ces chaudières peuvent etre preconisées dans les offres
Gaz de France Dolcevita
Ballon et serpentin en inox
www.elmleblanc.fr
| Caracteristiques générales | NGLB 24-4H | NGLB 23-4H VMC | NGLB 28-4H | NGVB 24-4H | NGVB 28-4H |
| Code article Gaz naturel | 7 716 701 202 | 7 716 701 204 | 7 716 701 203 | 7 716 701 200 | 7 716 701 201 |
| Code article Butane/Propane | 7 716 701 207 | - | 77 16 701 208 | 7 716 701 205 | 7 716 701 206 |
| Mode d'évacuation | Tirage naturel | VMC | Tirage naturel | Ventouse | Ventouse |
| Classification RT 2005 | Basse température | Basse température | Basse température | Basse température | Basse température |
| Type de sortie fumées | B11BS (Ø 125) | B11V.M.C. (Ø 130) | B11BS (Ø 125) | C12 (Ø 60/100, 80/125), C32 (Ø 60/100, 80/125), C42 (Ø 60/100), C52 (80/80) |
| Chauffage |
| Puisance modulante | 10 à 24 kW | 10 à 23 kW | 10 à 27,5 kW | 10 à 24 kW | 10 à 28 kW |
| Régulation électronique | Bosch Heatronic III | Bosch Heatronic III | Bosch Heatronic III | Bosch Heatronic III | Bosch Heatronic III |
| Température | 40-88°C | 40-88°C | 40-88°C | 40-88°C | 40-88°C |
| Pression mini/maxi | 1,5/3 bars | 1,5/3 bars | 1,5/3 bars | 1,5/3 bars | 1,5/3 bars |
| Eau chaude sanitaire |
| Puisance utile nominale | 24 kW | 23 kW | 27,5 kW | 24 kW | 28 kW |
| Température | 40-70°C | 40-70°C | 40-70°C | 40-70°C | 40-70°C |
| Pression mini/maxi | 0,2/7 bars | 0,2/7 bars | 0,2/7 bars | 0,2/7 bars | 0,2/7 bars |
| Capacité du gallon | 48 litres | 48 litres | 48 litres | 48 litres | 48 litres |
| Débit spécifique (ΔT = 30K) | 16,4 litres/minute | 16,4 litres/minute | 18,1 litres/minute | 16,4 litres/minute | 18,5 litres/minute |
| Confort sanitaire (EN 13203) | *** | *** | *** | *** | *** |
| Vase d'expansion |
| Capacité utile/ totale | 5,4/7,5 litres | 5,4/7,5 litres | 5,4/7,5 litres | 5,4/7,5 litres | 5,4/7,5 litres |
| Capacité maxi de l'installation(à T moyen 75° C) | 120 litres | 120 litres | 120 litres | 180 litres | 180 litres |
| Rendements |
| A charge 100 % Pn (à T moy. Eau 70° C) | 90,6 % de PCI | 90,6 % de PCI | 90,9 % de PCI | 93,2 % de PCI | 93,6 % de PCI |
| A charge 30 % Pn (à T moy. Eau à 50° C) | 88,9 % de PCI | - | 89,2 % de PCI | 92,2 % de PCI | 92,4 % de PCI |
| Pertes à l'arrêt (ΔT = 30K) | 210 W | 210 W | 210 W | 131 W | 131 W |
| Divers |
| Type de protection | IP X4D | IP X4D | IP X4D | IP X4D | IP X4D |
| Puisance électrique du circulator | 45 W (en vitesse 1) / 75 W (en vitesse 2) / 95 W (en vitesse 3) |
| Puisance électrique des auxilliaires à Pn | 25 W | 25 W | 25 W | 40 W | 40 W |
| Puisance électrique des auxilliaires à Pmin | 25 W | 25 W | 25 W | 35 W | 35 W |

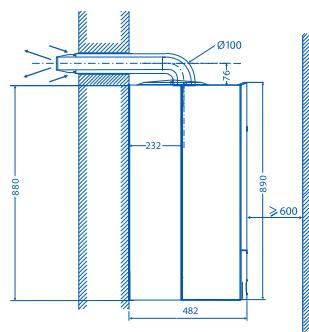

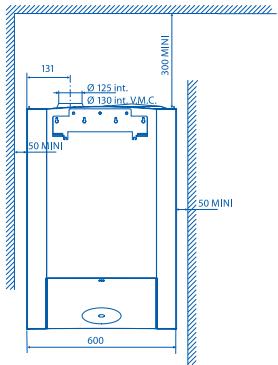

| Dimensions (L x P x H) | 600 mm x 482 x 890 mm |
| Poids à vide/en service (sans emballage) | 65/115 kg | 65/115 kg | 65/115 kg | 70/120 kg | 70/120 kg |
Accessoires spécifiques
| Référence | Désignation | Code article |
| G7 A21 | Vase d'expansion sanitaire | 7 716 780 013 |
| 1446 | Plaque de préinstallation | 7 716 780 171 |
| G7 A33 | Kit douilles | 7 716 780 102 |
| DOS GTB7 | Dosseret de remplacement chaudières GLB7/GVB7 par Egalis NGLB/NGVB ou Odéalis NGLT/NGVT | 7 716 780 192 |
Egalis ballon NGLB
Egalis ballon NGVB
