ZGG65414XA - Cuisinière ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	Zanussi
Modèle	ZGG65414XA
Nombre de brûleurs	4 (1 rapide, 2 semi-rapides, 1 auxiliaire)
Puissance totale	8.0 kW (gaz naturel G20/G25)
Dimensions de la table	594 x 510 mm (L x P)
Dimensions d'encastrement	560 x 480 mm
Alimentation électrique	230 V ~ 50 Hz
Raccordement gaz	G 1/2"
Catégorie gaz	II2E+3+
Matériau de la surface	Acier inoxydable
Allumage	Électrique intégré (bougie d'allumage)
Sécurité	Thermocouple de sécurité (arrêt automatique du gaz si flamme éteinte)
Type de gaz compatible	Gaz naturel G20/G25 (20/25 mbar) et GPL G30/G31 (28-30/37 mbar)
Consommation GPL (G30)	567 g/h
Consommation GPL (G31)	557 g/h
Classe de l'appareil	3
Entretien et nettoyage	Utiliser un chiffon doux et un détergent neutre ; ne pas utiliser de nettoyeur vapeur ni d'éponges abrasives
Pièces détachées	Disponibles auprès du service après-vente ; utiliser exclusivement des pièces d'origine
Accessoires fournis	Injecteurs de rechange, plaque signalétique, joint d'étanchéité, équerres de fixation

FOIRE AUX QUESTIONS - ZGG65414XA ZANUSSI

Comment allumer un brûleur ?

Enfoncez la manette correspondante et tournez-la vers la gauche jusqu'à la position maximale. Maintenez la manette enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer, puis relâchez. Si le brûleur ne s'allume pas, vérifiez que le chapeau et la couronne sont correctement positionnés.

Que faire si le brûleur ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (fusible, branchement). Ensuite, assurez-vous que le chapeau et la couronne du brûleur sont bien en place et que les trous de la couronne ne sont pas obstrués. Si l'étincelle ne se produit pas, le générateur d'étincelles peut être encrassé ; nettoyez la bougie d'allumage et l'électrode.

Pourquoi la flamme s'éteint immédiatement après allumage ?

Cela est dû au thermocouple qui n'est pas suffisamment chauffé. Maintenez la manette enfoncée pendant environ 10 secondes après l'allumage pour qu'il chauffe. Si le problème persiste, vérifiez que le thermocouple est propre et bien positionné.

Quels types de gaz sont compatibles avec cette table de cuisson ?

L'appareil est compatible avec le gaz naturel G20/G25 (20/25 mbar) et le GPL G30/G31 (28-30/37 mbar). Pour changer de type de gaz, il est nécessaire de remplacer les injecteurs et de régler le niveau minimal comme indiqué dans la notice d'installation.

Comment remplacer les injecteurs pour passer au GPL ?

Démontez les supports de casseroles, les chapeaux et les couronnes. Avec une clé de 7, dévissez les injecteurs et remplacez-les par ceux fournis dans le kit adapté au GPL. Remontez en ordre inverse et ajustez ensuite le niveau minimal de la flamme comme décrit dans la notice. N'oubliez pas de coller la nouvelle plaque signalétique correspondant au gaz utilisé.

Comment nettoyer les brûleurs et les supports ?

Lavez les éléments en émail (chapeau, couronne) avec de l'eau chaude et un détergent doux, puis séchez-les soigneusement. Les supports de casseroles doivent être lavés à la main (pas au lave-vaisselle). Pour la table en acier inoxydable, utilisez un chiffon doux humide avec un produit neutre ; évitez les éponges abrasives et les nettoyeurs vapeur.

Quels récipients utiliser sur les brûleurs ?

Utilisez des récipients stables avec un fond plat et un diamètre adapté au brûleur : rapide (160-260 mm), semi-rapide (120-220 mm), auxiliaire (80-180 mm). Assurez-vous que les poignées ne dépassent pas de la table et que les récipients sont centrés pour garantir la stabilité et économiser l'énergie.

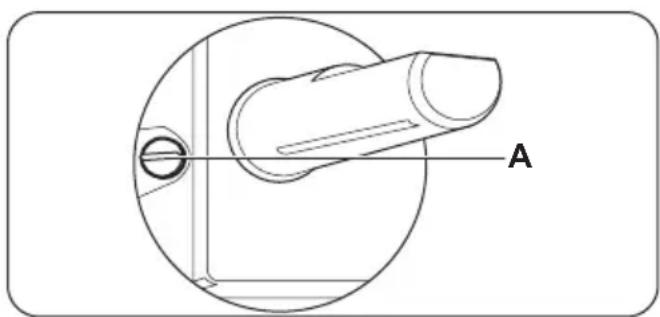

Comment régler le niveau minimal de flamme ?

Allumez le brûleur et tournez la manette sur la position minimale. Retirez la manette et, avec un tournevis fin, ajustez la vis de réglage. Pour le passage du gaz naturel au GPL, serrez la vis à fond ; pour le passage inverse, dévissez d'environ 1/4 de tour. Vérifiez que la flamme ne s'éteint pas lors d'un passage rapide de max à min.

Que faire en cas de coupure de courant ?

Vous pouvez allumer les brûleurs manuellement en approchant une flamme (briquet, allumette) du brûleur, puis en enfonçant et tournant la manette sur la position maximale. Le dispositif de sécurité thermocouple reste actif, donc maintenez la manette enfoncée pendant 10 secondes après allumage.

Comment installer correctement la table de cuisson ?

L'installation doit être effectuée par un professionnel qualifié. Respectez les dimensions d'encastrement (560 x 480 mm) et les distances minimales par rapport aux parois. Veillez à une bonne ventilation de la pièce. Pour le raccordement au gaz, utilisez un tuyau flexible en acier inoxydable ou un raccord rigide, et vérifiez l'étanchéité avec de l'eau savonneuse. Le branchement électrique doit être à 230 V avec mise à la terre.

MODE D'EMPLOI ZGG65414XA ZANUSSI

FR Notice d'utilisation 2

Consignes de sécurité ____ 2
Instructions de sécurité 3
Description de l'appareil 6
Utilisation quotidienne 6
Conseils utiles 7
Entretien et nettoyage ____ 8

En cas d'anomalie de fonctionnement ____ 9

Installation 10

Caracteristiques techniques 13

En matière de protection de l'environnement 14

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil. Les enfants de moins de 3 ans ne doivent pas être laissés sans surveillance à proximité de l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• Si le câble d'alimentation est endommagé, il ne doit être remplacé que par un professionnel qualifié afin d'éviter tout danger.
• Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
• Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50 °C à la température ambiante.

Instructions de sécurité

Installation

Avertissement L'appareil doit être installé uniquement par un professionnel qualifié.

- Retirez l'intégralité de l'emballage.

- N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requise avec les autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

Avertissement Risque d'incendie ou d'électrocution.

- L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

- L'appareil doit être relié à la terre.

- Avant toute intervention, assurez-vous que l'appareil est débranché.

- Utilisez le câble d'alimentation électrique approprié.

- Ne laissez pas le câble d'alimentation s'em-mêler.

- Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.

- Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peu-

vent être à l'origine d'une surchauffe des bornes.

• Assurez-vous qu'une protection anti-électrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

Raccordement au gaz

• Tout raccordement au gaz doit être effectué par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
• Assurez-vous que l'air circule autour de l'appareil.
• Les informations relatives à l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Veillez à brancher l'appareil en conformité avec les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

Utilisation

Avertissement Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).

• Utilisez cet appareil dans un environnement domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• Éteignez les zones de cuisson après chaque utilisation.
• N'utilisez jamais l'appareil comme plan de travail ni comme plan de stockage.
• Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

Avertissement Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'ali-ments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflamma-bles à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

Avertissement Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.

• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.

• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vi-des ou sans aucun récipient de cuisson.

• Ne placez jamais de papier aluminium sur l'appareil.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
• L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée.
• Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) !
• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• Veillez à ce que les récipients se trouvent bien au centre des zones de cuisson et qu'ils ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.

Entretien et nettoyage

Avertissement Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vaisselle.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

Mise au rebut

Avertissement Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

Maintenance

- Contactez le service après-vente pour faire réparer l'appareil. N'utilisez que des pièces de rechange d'origine.

Description de l'appareil

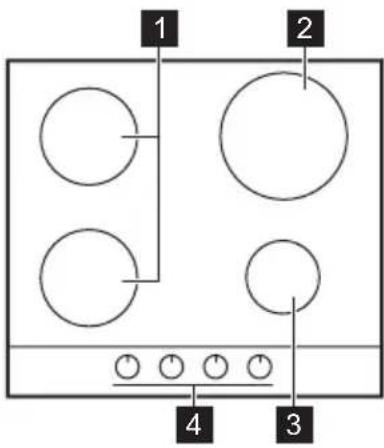

Description de la table de cuisson

Manettes de commande

Symbole Description
	pas d'alimentation en gaz / position arrêt

1 Brûleur semi-rapide
2 Brûleur rapide
3 Brûleur auxiliaire
4 Manettes de commande

Symbole Description
	position d'allumage / alimentation en gaz maximum
	alimentation en gaz minimum

Utilisation quotidienne

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Allumage du brûleur

Avertissement Faites très attention lorsque vous utilisez une flamme nue s une cuisine. Le fabricant décline toute

responsabilité en cas de mauvaise utilisation de la flamme

Allumez toujours le brûleur avant de poser un récipient dessus.

Pour allumer le brûleur :

1. Enfoncez la manette de commande correspondante et tournez-la vers la gauche jusqu'à la position maximale ( ☆ ⚠️.
2. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer. Sinon, l'alimentation en gaz sera interrompue.
3. Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

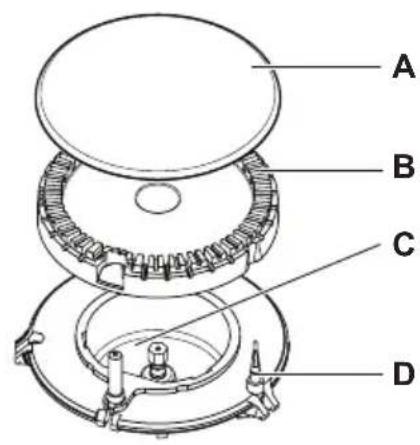

A) Chapeau du brûleur

B) Couronne du brûleur

C) Bougie d'allumage

Conseils utiles

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Économies d'énergie

• Si possible, couvrez les casseroles.
• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide.

D) Thermocouple

Avertissement Ne maintenez pas la manette de commande enfoncée plus de secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Important En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la tion Arrêt et attendez au moins 1 minute et d'essayer une nouvelle fois d'allumer le leur.

Le générateur d'étincelles se déclenche automatiquement à la mise sous tension appareil, après l'installation ou une coupuélectricité. Ce phénomène est normal.

Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole ● .

Avertissement Baissez ou éteignez toujours la flamme d'un brûleur avant deer un récipient.

Avertissement Utilisez uniquement des récipients dont le diamètre correspond dimensions des brûleurs.

Brûleur Diamètres des récipients
Rapide 160 - 260 mm
Semi-rapide avant	120 - 180 mm
Semi-rapide arrière	120 - 220 mm

Brûleur Diamètres des récipients

Auxiliaire 80 - 180 mm

Avertissement Assurez-vous que le fond des récipients ne dépasse pas audessus des manettes de commande. Si les manettes de commande se trouvent sous le fond des récipients, la flamme peut les faire chauffer.

Ne placez pas le même récipient sur deux brûleurs.

Avertissement Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les récipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

Ne placez pas de récipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

Entretien et nettoyage

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Avertissement Débranchez l'appareil et laissez-le refroidir avant de le nettoyer.

Débranchez l'appareil de la prise électrique avant tout nettoyage ou travail d'entretien.

Avertissement Pour des raisons de sécurité, ne nettoyez pas l'appareil avec des appareils à vapeur ou à haute pression.

Avertissement N'utilisez pas d'éponges abrasives, de tampons en laine d'acier ou des. Vous risqueriez d'endommager areil.

Avertissement N'utilisez pas de diffuseur de flamme.

Couvercle (kit séparé uniquement pour les tables de cuisson prédisposées)

• Le couvercle protège l'appareil de la poussière lorsqu'il est fermé, et recueille les projections de graisse en position ouverte. Évitez de l'utiliser pour tout autre usage.
• Veillez à ce que le couvercle soit toujours propre.
• Veillez à ce que l'appareil soit froid avant de refermer le couvercle.
• Les couvercles en verre peuvent éclater sous l'effet de la chaleur.

Les égratignures ou les taches sombres sur la surface n'ont aucun effet sur le fonctionnement de l'appareil.

• Vous pouvez retirer les supports de casse-role pour bien nettoyer la plaque.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude et un détergent doux et séchez-les soigneusement avant de les remettre en place.
• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

• Les supports de casseroles ne doivent pas passer au lave-vaisselle. Ils doivent être lavés à la main.

• Lorsque vous laverez les supports à la main, faites bien attention lorsque vous les essuie-rez, car l'émail se détache parfois des arêtes. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte.

• Après avoir lavé les supports de casseroles, veillez à les remettre en place correctement.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.

- Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

Après nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

Enlevez les salissures :

1. – Enlevez immédiatement : plastique fondu, feuilles plastique et les aliments contenant du sucre.

- Mettez l'appareil à l'arrêt et laissez le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

1. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.
2. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte.

Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en céramique et d'une électrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
Aucune étincelle ne se produit à l'allumage du gaz	Absence d'alimentation électrique	Vérifiez que l'appareil est bien branché et allumé.Vérifiez le fusible. Si les fusi-bles disjonctent plusieurs fois, faites appel à un électricien qualifié.
Le chapeau et la couronne du	brûleur sont mal positionnés	Assurez-vous que le chapeau et la couronne du brûleur sont bien positionnés.
La flamme s'éteint immédiatement après l'allumage	Le thermocouple n'est pas suffisamment chauffé	Maintenez la manette enfoncée pendant 10 secondes environ une fois la flamme allumée.
Les flammes du brûleur à gaz sont irrégulières	▪ La couronne du brûleur est encrassée par des résidus alimentaires	▪ Assurez-vous que l'injecteur n'est pas bouché et qu'il n'y a pas de particules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et

adaptée. Ces données figurent sur la plaque signalétique fournie.

■ Description du modèle ......
- Référence produit (PNC) ......
- Numéro de série (S.N.) ......

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

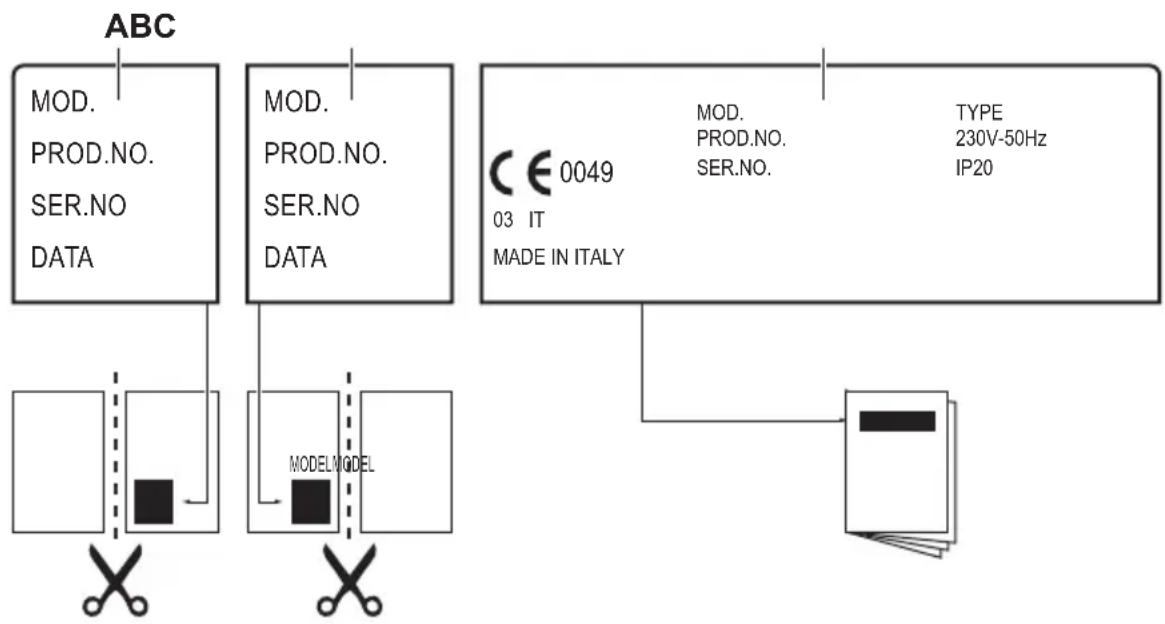

Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A) Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant)

B) Collez-la sur la carte de garantie et conservez cette partie (le cas échéant)

Installation

C) Collez-la sur la notice d'utilisation

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Avertissement Les instructions suivantes concernant l'installation, le

raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur.

Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Important Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

A) Extrémité du tuyau avec écrou
B) Rondelle
C) Coude

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

• Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
• Butane/Propane : utilisez un tube souple, équipé de ses colliers, s'il peut être contrôlé sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonc-

tionne au propane, utilisez un tuyau flexible avec un embout métallique approprié.

Raccordement avec des tuyaux flexibles non métalliques :

Si le raccordement peut être facilement contrôlé dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquéfié : utilisez le support de tuyau en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ;
• il n'est pas plus long que 1 500 mm ;
• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni des coins tranchants ;
• il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;
• le matériau n'est pas durci, mais présente une élasticité correcte ;
• les colliers de serrage ne sont pas rouillés ;
• la date d'expiration n'est pas dépassée.

Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Important Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

Remplacement des injecteurs

1. Démontez les supports des casseroles.

2. Démontez les chapeaux et les couronnes du brûleur.

3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar dévissez la vis de réglage d'environ 1/4 de tour.

Avertissement Assurez-vous que la flamme ne s'éteint pas lorsque vous

tournez rapidement la manette de la position maximale à la position minimale.

Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C. Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

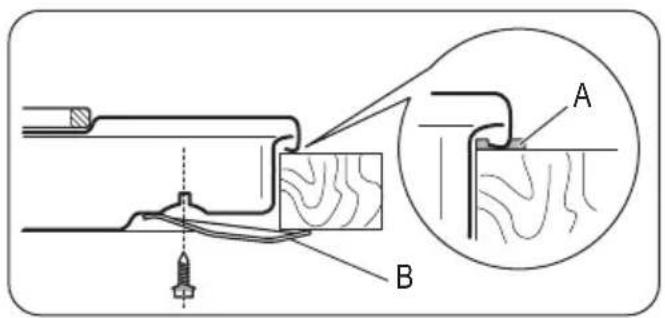

Encastrable

A) joint fourni

A) joint fourni
B) équerres fournies

Caracteristiques techniques

Dimensions de la table de cuisson

Largeur : 594 mm

Longueur : 510 mm

Attention Installez l'appareil uniquement sur un plan de travail dont la surface est e.

Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

a) Panneau amovible
b) Espace pour les branchements

Au-dessus d'un four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre de retirer facilement le four de l'ensemble.

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 560 mm

Longueur : 480 mm

Puissance

Brûleur rapide : 3.0 kW

Brûleur semi-rapide : 2.0 kW

Brûleur auxiliaire : 1.0 kW

PUISSANCE TOTALE : G20/G25 (2E+)	20/25 mbar = 8.0 kW
	G30 (3+) 28-30 mbar = 567 g/h
	G31 (3+) 37 mbar = 557 g/h
Alimentation électrique : 230 V ~ 50 Hz
Raccordement au gaz : G 1/2 "
Catégorie : II2E+3+
Alimentation en gaz : G20/G25 (2E+)	20/25 mbar
Classe de l'appareil : 3

Diamètres de by-pass

Brûleur ∅ by-pass en1/100 mm	Brûleur ∅ by-pass en1/100 mm
Auxiliaire 28 Rapide 42
Semi-rapide 32

Brûleurs à gaz pour GAZ NATUREL G20 20 mbar

BRÛLEUR PUISSANCE NORMALE kW inj. 1/100 mm
Auxiliaire	1.0	70
Semi-rapide	2.0	96
Rapide	3.0	119

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRÛLEUR	PUISSANCE NORMALE kW	inj. 1/100 mm	G30 28-30 mbar g/h	G31 37 mbar g/h
Auxiliaire	1.0	50	73	71
Semi-rapide	2.0	71	145	143
Rapide	2.8	86	204	200

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole ⚙. Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole ✗ avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Emballage

Tous les matériaux d'emballage sont éco-logiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles : >PE<,>PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Indice
