MODE D'EMPLOI ACLEIS ELM LEBLANC
Nouveau design - Nouvelles versions
Chaudières murales basse température Chauffage + eau chaude instantanée
L'essentiel, tout simplement.
Avec Aclésis, tout est si simple qu'on en oublierait presque son efficacité ! Issue de l'expérience e. l. m. leblanc, la chaudière Aclésis est dotée d'une technologie parfaitement maîtrisée pour aller à l'essentiel et s'imposer, tout simplement, comme une solution très économique.
Nouveau design
Optimiser la combustion tout en réduisant la consommation d'énergie... C'est efficace, économique et plus propre pour l'environnement. Tous les modèles classés bénéficient de cette technologie et sont classés « basse température » selon la norme EN 297. Leur corps de chauffe simple circuit, allié à la puissance modulante de 7 (ou 9,5 kW) à 24 kW du brûleur, procure une chaleur douce, homogène et parfaitement ajustée aux besoins de chauffage et de production d'eau chaude sanitaire.
Une facilité d'intégration évidente.
Un nouveau design épuré, des dimensions réduites – 400 mm de large seulement – et un faible niveau acoustique* permettent aux chaudières Aclésis de trouver très simplement leur place dans le volume habitable... au point de se faire oublier. Des qualités qui font d'Aclésis une solution de choix, particulièrement en rénovation.
Une efficacité pour les professionnels.
En intégrant les attentes et les impératifs des installateurs, Aclés améliore leur travail au quotidien : gain de temps à l'installation, simplification de la gestion des stocks des accessoires, rapidité de remplacement... De quoi satisfaire les professionnels les plus exigeants !
Pratique, la compatibilité des dosserets de raccordement.
Communs aux versions précédentes de l'Aclesi et aux chaudières Mégalis, les dosserets facilitent l'installation au maximum en assurant un montage rationnel et rapide en toutes circonstances, y compris lors d'un remplacement sur une installation avec des tuyauteries existantes « en parapluie »
Remplacement d'un appareil existant : rien de plus simple.
Grâce à sa barre d'accrochage spécifique, livrée dans le dosseret avec la plaque de robinetterie, il est particulièrement facile et rapide de substituer une chaudière Aclés aux modèles qui l'ont précédée, sans aucun perçage !

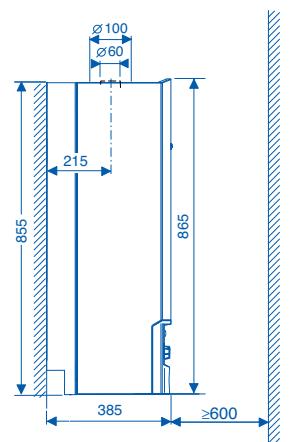

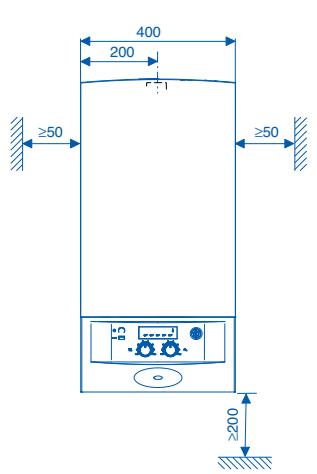

Des opérations de maintenance très rationnelles.
En cas d'anomalie, un code d'erreur spécifique est signalé par le clignotement des plages de température. Une précision qui permet une intervention rapide, facilitée par un accès direct et frontal aux composants essentiels.
Dosserets d'installation
| Référence | Désignation | Code article |
| DOS GA5 | Dosseret standard 1ère installation | 7 719 002 001 |
| DOS GA6 | Dosseret de remplacement games 4, 5, 6 et Aclée e.l.m. leblanc | 7 719 002 008 |
| DOS GA7 | Dosseret de remplacement Saunier Duval* | 7 719 002 009 |
| DOS GA8 | Dosseret de remplacement Chaffoteaux* | 7 719 002 010 |
| DOS GA10 | Dosseret de remplacement Vaillant* | 7 716 780 136 |
| DOS GA18 | Dosseret de remplacement Nectra Calydra (Chaffoteaux*) | 7 716 780 211 |
| DOS GA21 | Dosseret de remplacement GVM C 21 | 7 716 780 144 |
- Marques déposées des sociétés correspondantes.
Une souplesse d'installation innée.
En version ventouse, Aclés s'affranchit de multiples contraintes liées aux configurations d'installation, en remplacement comme en premier équipement. Avec un mode d'évacuation étanche, Aclés s'adapte aux espaces les plus restreints et trouve même sa place dans un placard!
Accessoires de raccordement
| Réf. | Désignation | Code article |
| AZ 414 | Terminal horizontal télécopique de 425 à 725 mm (Ø 60/100) | 7 716 780 194 |
| AZ 415 | Terminal horizontal fixe 810 mm (Ø 60/100) | 7 716 780 195 |
| AZ 416 | Allonge horizontally 350 mm (Ø 60/100) | 7 716 050 092 |
| AZ 417 | Allonge horizontally 750 mm (Ø 60/100) | 7 716 050 093 |
| AZ 418 | Allonge horizontally 1500 mm (Ø 60/100) | 7 716 050 094 |
| AZ 419 | Coude à 90° (Ø 60/100) | 7 716 050 095 |
| AZ 420 | Coude à 45° (x 2) (Ø 60/100) | 7 716 050 096 |
| AZ 421 | Terminal horiz. + raccord chaudière vertical | 7 716 780 207 |
| AZ 422 | Terminal vertical noir (Ø 60/100) | 7 716 780 198 |
| AZ 491 | Terminal vertical brique (Ø 60/100) | 7 716 780 197 |
| AZ 323 | Raccordement 3CE (Ø 60/100) (compatible avec les 3CE Ubbink* et Poujoulat*) | 7 716 780 097 |
| AZ 492 | Adaptateur vertical avec récapacateur des condensats (Ø 80/125) | 7 716 780 200 |
| AZ 334 | Cache éclat rigide (Ø 100) | 7 716 780 138 |
| AZ 360 | Cache éclatouple (Ø 100) | 7 716 780 164 |
| AZ 335 | Grille de protection avec déflecteur | 7 716 780 139 |
| AZ 336 | Déflecteur | 7 716 780 140 |
| AZ 339 | Colliers sans prise de mesure | 7 716 780 128 |
| AZ 427 | Récupérateur horiz. de condensats (Ø 60/100) | 7 716 050 103 |
| AZ 428 | Récupérateur vertical de condensats (Ø 60/100) | 7 716 050 104 |
| AZ 136 | Solin de terrasse métal | 7 719 000 838 |
| AZB 925 | Solin de toiture 25-50° noir | 7 719 002 857 |
| AZB 923 | Solin de toiture 25-50° brique | 7 719 002 855 |
- Marques déposées des sociétés correspondantes.
(Coude à en sortie chaudière inclus)

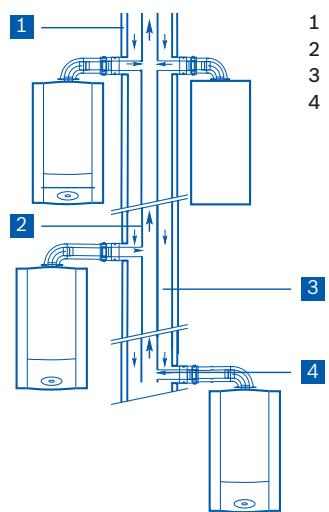

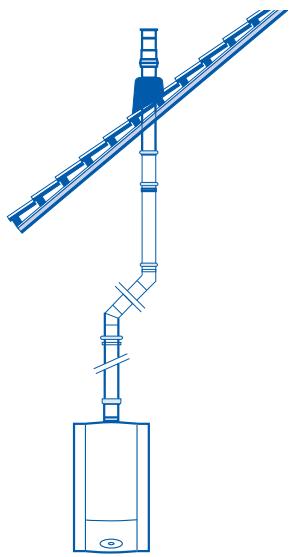

C32 ventouse verticale longueur maxi 60 / 100 = 4,5m longueur maxi 80 / 125 = 9m
La longueur maxi inclut 2 coudes comme représenté sur le schéma ci-contre.
Pour raccorder la ventouse verticale 80/125, monter la pièce d'adaptation (AZ 492) qui permet également la réception eventuelle des condensats et eaux de pluie. Pour la ventouse verticale 60/100, désir la récepteur de condensats AZ 428.
La simplicité sur commande avec la régulation.
Facile à vivre et simple à utiliser, la nouvelle régulation Cotronic e. l. m. leblanc s'occupe de tout. Il suffit de choisir son niveau de confort et de la laisser faire.
La facilité de pilotage au quotidien.
Le nouveau tableau de bord affiche en un clin d'œil la température de départ chauffage par led bleue. Il permet aussi d'optimiser les cycles de fonctionnement et les plages de modulation. Les différents thermostats programmables, disponibles en option, présentent de multiples possibilités pour personnaliser le comport, tout en limitant la consommation d'énergie et son impact sur l'environnement.

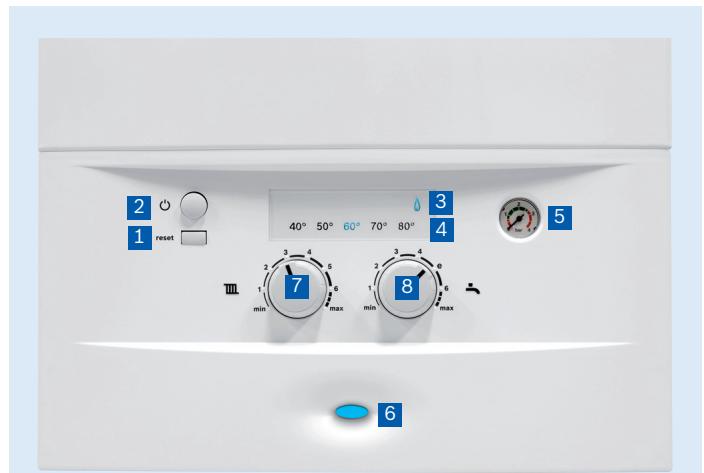

1 Touche Reset
2 Interrupteur
3 Voyant de contrôle de fonctionnement du brûleur
4 Led plage de température départ chauffage et codes erreur
5 Manomètre
6 Voyant ON/OFF
7 Sélecteur de température chauffage
8 Sélecteur de température eau chaude sanitaire
Le système ecosmart : un confort d'eau chaude bien géré.
Avec un échangeur à plaques en inox combiné à la régulation Cotronic e. l. m. leblanc, Acleis fournit de l'eau chaude instantanément et à une température stable au demi degré près. Pour concilier confort d'usage, en particulier dans le cas de usages successifs, et économies d'énergie, le système Ecosmart permet à l'utilisateur de maintenir en température le circuit eau chaude de façon permanente. L'ouverture brève d'un robinet d'eau chaude crée une impulsion dans le circuit qui provoque la mise en route immédiate de la fonction eau chaude.
Accessoires de régulation
| Référence | Désignation | Code article |
| TRL 22 | Thermostat d'ambiance à réglage manuel tout-ou-rien sans programmation | TRL22 |
| TRL 1.26 | Thermostat programmable journalier tout-ou-rien | 7 716 780 148 |
| TRL 7.26 | Thermostat programmable hebdomadaire tout-ou-rien | 7 716 780 149 |
| TRL 7.26 AF | Thermostat programmable hebdomadaire 2 + 2 fils | 7 716 780 156 |
| TRL 7.26 RF | Thermostat programmable hebdomadaire avec radio fréquence | 7 716 780 150 |
www.elmleblanc.fr
| Caracteristiques générales | NGLM 24-5H | NGLM 23-5H VMC | NGVM 24-5H |
| N° CE | CE 1312 BU 5307 | CE 1312 BU 5308 | CE 1312 BU 5289 |
| Code article Gaz naturel | 7 716 705 052 | 7 716 705 054 | 7 716 705 050 |
| Code article Butane/Propane | 7 716 705 053 | 7 716 705 055 | 7 716 705 051 |
| Mode d'évacuation | Tirage naturel | VMC | Ventouse |
| Classification RT 2005 suivant directive 92/42/CEE | Basse température | Basse température | Basse température |
| Type de sorties fumées | B11BS (Ø 125 mm) | B11 V.M.C. (Ø 130 mm) | C12 (Ø 60/100, 80/125), C32 (Ø 60/100, 80/125), C42 (Ø 60/100) |
| Catégorie gaz | II2E+3P | II2E+3P | II2E+3P |
| Chauffage |
| Puisance modulante | 9,5 à 24 kW | 9,5 à 23 kW | 7 à 24 kW |
| Régulation | Cotronic | Cotronic | Cotronic |
| Température maxi départ chauffage | 90°C | 90°C | 90°C |
| Pression maxi | 3 bar | 3 bar | 3 bar |
| Eau chaude sanitaire |
| Puisance | 24 kW | 23 kW | 24 kW |
| Température | 40-60°C | 40-60°C | 40-60°C |
| Débit spécifique (ΔT = 30 K) suivant EN 13203 | 11,5 litres/minute | 11 litres/minute | 11,5 litres/minute |
| Débit d'enclement | 3,5 litres/minute | 3,5 litres/minute | 3,5 litres/minute |
| Pression mini/maxi | 0,3/10 bar | 0,3/10 bar | 0,3/10 bar |
| Confort sanitaire (EN 13203) | ** | ** | ** |
| Vase d'expansion |
| Capacité totale | 5 litres | 5 litres | 5 litres |
| Pression de prégonflage | 0,25 bar | 0,25 bar | 0,25 bar |
| Performances |
| Puisance acoustique à Pmax/Pmin(1) | 50,8/37 dB(A) | 50,8/37 dB(A) | 42,7/37,6 dB(A) |
| Rendements à charge 100 % Pn (à T eau 60-80°C) | 90,2 % de PCI | 90,2 % de PCI | 93 % de PCI |
| Rendements à charge 30 % Pn (à T eau 35-45°C) | 90,6 % de PCI | 90,6 % de PCI | 91,6 % de PCI |
| Pertes à l'accrit à ΔT 30 K | 180 W | 180 W | 56 W |
| Divers |
| Type de protection | IP X4D | IP X4D | IP X4D |
| Puisance électrique absorbée du circulator | 43 W (en vitesse 1) / 62 W (en vitesse 2) / 85 W (en vitesse 3) |
| Dimension (L x P x H) | 400 x 385 x 865 mm | 400 x 385 x 865 mm | 400 x 385 x 865 mm |
| Poids avec plaque de robinetterie | 34 kg | 34 kg | 40,8 kg |
(1) Suivant NF EN 15036-1, NF EN ISO 9614-1 et AFNOR RP 247.
Accessoires spécifiques
| Désignation | Code article |
| Kit de transformation de NGLM 23-5HN VMC à la puissance 21 KW | 8 716 773 063 0 |
| Kit de transformation de NGLM 24-5H pour conduit shunt | 8 716 773 065 0 |
