MODE D'EMPLOI MEGALIS NGVA 28-4H ELM LEBLANC
Chaudières murales «à basse température»: Chauffage + eau chaude par micro-accumulation ou chauffage seul avec optionnallement
Puissance et compacité pour un comportement exemplaire !
Améliorer en permanence la conception de ses appareils, y intégrer les plus récentes innovations... C'est toute l'exigence de e. l. m. leblanc qui permet de gagner à la fois en performance mais aussi en encombrement sur l'ensemble des appareils de la gamme Mégalis et Egalis option ballon.
Une classification "basse température".
Une combustion plus propre, respectueuse de l'environnement, un rendement énergétique amélioré, des déperditions thermiques réduites : la basse température procure une chaleur douce et homogène tout en limitant la consommation de gaz.
Gage de leur efficacité et de leur performance énergétique, tous les modèles de la gamme Mégalis et Egalis option ballon bénéficient de la classification « basse température » selon la norme EN 297.
La stabilité du rendement de la chaudière est assurée, quelle que soit sa charge, grâce à un extracteur nouvelle génération à vitesse variable qui optimise la combustion et réduit de façon significative la consommation d'énergie.
Compacité et puissance : un grand comportement dans un encombrement minimum.
Avec 400 mm de large seulement pour les versions 14 et 24 kW, les chaudières Mégalis et Egalis option ballon s'intègrent facilement dans l'habitat. Leur choix de puissance élargi à 35 kW offre en plus une solution de comportement ancien rénové ou une maison contemporaine spacieuse.

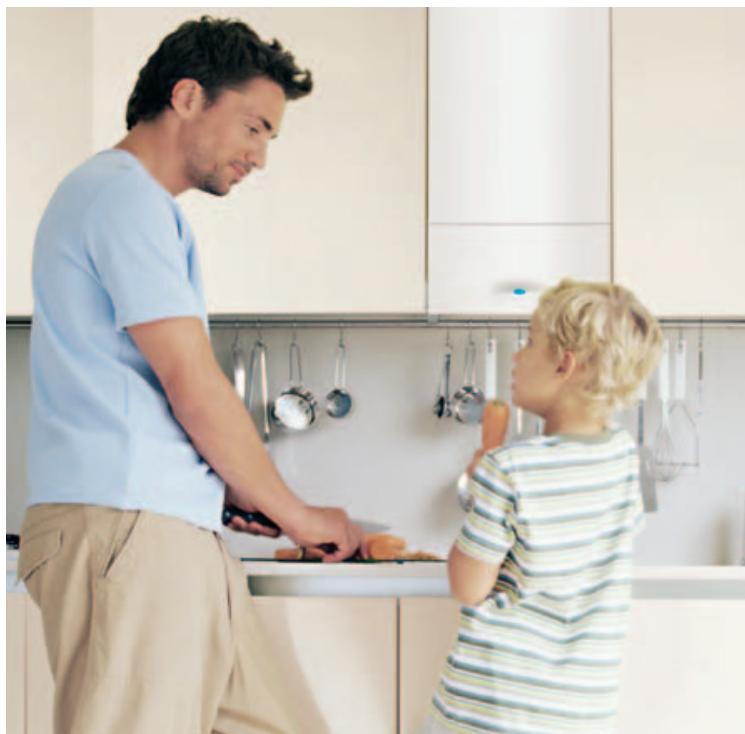

Silence et design : une intégration ultra discrète.
Le nouveau design aux lignes douces et modernes et la discrétion acoustique - 38,1 dB(A)* - des chaudières Mégalis et Egalis optionnellement facilitent leur installation dans l'espace de vie, aussi bien en neuf qu'en rénovation.
Mégalis : de l'eau chaude tout de suite, tout le temps avec la micro accumulation !
Pour offrir à l'utilisateur de l'eau chaude disponible à tout moment, dès l'ouverture du robinet et à température stable au demi degré près, e. l. m. leblanc a mis au point un système de micro-accumulation dynamique original, basé sur un trio d'une efficacité exceptionnelle pour un comportement d'eau chaude classé 3 étoiles*** selon la norme EN 13203.
Ultra réactif : le microaccumulateur à haute rémanence thermique.
Il doit ses performances, et notamment sa réactivité exceptionnelle, à sa surface d'échange, bien plus importante que celle d'une chaudière classique, et à l'utilisation généreuse du cuivre et de l'acier inoxydable, associée à une isolation thermique très poussée, qui lui confère une remarquable rémanence thermique. Cela lui permet de “stocker” les calories pour les restituer immédiatement au moment voulu. Ainsi, à l'ouverture du robinet, l'accumulateur libre les calories nécessaires au lavaisage et les reconstitue en temps réel, sans fluctuation de température.
Ultra précis : le détecteur de début à turbine.
Il enregistre et transmet au module de régulation les moindres variations de débit permettant ainsi l'ajustement dynamique de la production d'eau chaude et la compensation, en temps réel, des fluctuations de la température et du volume deuisage.
En conjuguant réactivité et précision, la nouvelle régulation Bosch Heatronic III joue un rôle clé dans le principe de la Micro Accumulation Dynamique. C'est en effet sur sa capacité à analyser en une fraction de seconde, en continu et avec une efficacité maximale, tous les paramètres de fonctionnement de la chaudière Mégalis, que repose l'ajustement dynamique de la production d'eau chaude.
Micro accumulateur de la Mégalis
Détecteur de débit à turbine de la Mégalis
Egalis option ballon : des solutions de comportement d'eau chaude modulables.
Les chaudières Egalis option ballon laissent une totale liberté de choix entre la séparation complète des fonctions chauffage et eau chaude et une série de solutions combinées, permettant ainsi de répondre aux souhaits de tous les utilisateurs d'un très grand confort d'eau chaude sanitaire.
L'eau chaude accumulée à la carte.
Quelles que soient la puissance de la chaudière et la capacité du ballon, toutes les solutions réservent un grand confort d'eau chaude, dès l'ouverture du robinet, même à très petit débit. Température de livraison constante, réserve tampon à l'épreuve des sollicitations prolongées et des usages multiples... Un éventail de solutions d'eau chaude très grand confort que les utilisateurs approuvent.
Une grande souplesse de mise en place des ballons.
Conçus pour répondre à toutes les configurations, les ballons BAL 121 et BAL 151 s'accompagnent parfaitement d'une installation délocalisée, sans déperdition sensible, jusqu'à 15 mètres de la chaudière. Le nouveau gallon de 50 litres BIL 50 M s'accolle, quant à lui, à droite ou à gauche de la chaudière. Avec son nouveau design aux lignes douces, coordonné à celui de la chaudière, il forme un ensemble harmonieux.
Trois solutions-types «chauffage + eau chaude accumulée
Une solution parfaite pour 3 ou 4 utilisateurs occupant un appartement ancien de taille moyenne.
Egalis NGLS 24 kW avec ballon de 120 litres BAL 121
Une solution idéale pour 5 occupants d'un pavillon récent.
Egalis NGLS 28 kW avec balle de 150 litres BAL 151
Une solution très grand comport adapté aux sollicitations intensives, dans une vaste maison individuelle dotée de 3 salles de bain et habitée par une famille de 7 personnes.
Ballon BIL 50 M Nouveau design
Chaudière Egalis avec nouveau ballon mural BIL 50 M avec cuve en inox.
Ballons muraux ou au sol BIL 121 et BIL 151 avec cuve en acier émaillé.
Ballons pour Egalis option ballon NGLS/NGVS
| Référence | Désignation | Dimensions (LxPxH) | Poids à vide/en service | Code article |
| BIL 50 M | Ballon mural en inox de 50 litres | 352 x 385 x 855 mm | 24 kg/74 kg | 7 716 704 514 |
| BAL 121 | Ballon mural en acier émailé de 120 litres | Ø 550 mm - H 982 mm | 58 kg/178 kg | 7 716 704 223 |
| BAL 151 | Ballon mural en acier émailé de 150 litres | Ø 550 mm - H 1163 mm | 65 kg/215 kg | 7 716 704 224 |
Egalis option ballon + BAL 121 Pose au sol
Pose murale
Égalis option ballon + BAL 151 Pose au sol
Pose murale

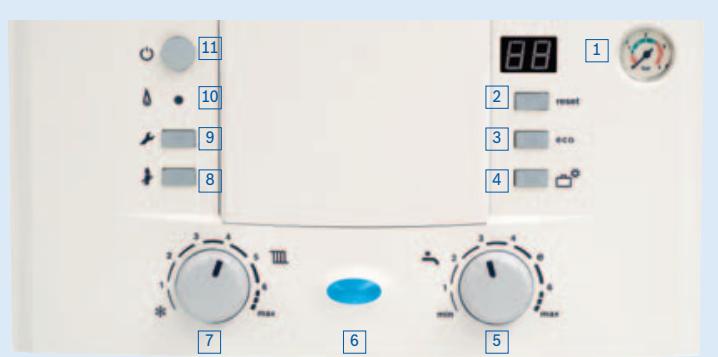

Nouvelle régulation bosch heatronic III : pilotage et maintenance de l'installation précis.
1 Manomètre 2 Touche de réarmement 3 Touche ECO 4 Touche « Vacances » 5 Sélecteur de température eau chaude sanitaire 6 Voyant ON/OFF ou de défaut
7 Sélecteur de température chauffage 8 Touche « ramoneur » 9 Touche de service 10 Voyant de brûleur 11 Touche MARCHE/ARRET
Accessoires de régulation
| Référence | Désignation | Code article |
| TRL 22 | Thermostat d'ambiance mural à réglage manuel tout-ou-rien | TRL22 |
| TRL 1.26 | Thermostat programmable journalier tout-ou-rien mural | 7 716 780 148 |
| TRL 7.26 | Thermostat programmable hebdomàtaire tout-ou-rien mural | 7 716 780 149 |
| TRL 7.26 AF | Thermostat programmable hebdomàtaire 2 + 2 filsmural | 7 716 780 156 |
| TRL 7.26 RF | Thermostat programmable hebdomàtaire mural avec radio fréquence | 7 716 780 150 |
| FR 100 | Régulation à sonde d'ambiance à programmation hebdomàtaire pour ECS micro accumulée | 7 719 002 889 |
| FR 110 | Régulation à sonde d'ambiance calculable pour ECS accumulée (Egalis option ballon) | 7 719 002 890 |
| FW 100 | Régulation à sonde extérieure calculable (pour un circuit seul) | 7 719 002 922 |
| FW 200 | Régulation à sonde extérieure calculable (pour deux circuits) | 7 719 002 929 |
| IPM1 | Interface de puissance pour un circuit chauffage | 7 719 002 990 |
| ISM1 | Interface de puissance pour un circuit solaire | 7 719 002 992 |
Véritable pilote automatique de la chaudière, la nouvelle régulation BOSCH Heatronic III optimise l'ensemble des paramètres de fonctionnement de l'installation pour assurer confort, sécurité et économies.
La fiabilité au quotidien.
La nouvelle régulation BOSCH Heatronic III veille à tout : optimisation des cycles de fonctionnement, ajustement de la production d'eau chaude en fonction des sollicitations, protection antigel et antigrippage de la pompe, aide au diagnostic... Toute une série de fonctions garantes d'une grande longévité de l'appareil.
Les nombreux accessoires disponibles optimisent le fonctionnement de l'installation et prennent aussi en compte les envies de comport de chacun tout en limitant la consommation d'énergie.
L'efficacité de la maintenance.
Les événements incidents de fonctionnement de l'installation s'affichent grâce à l'autodiagnostic intégré au module BOSCH Heatronic III, permettant une identification rapide de l'anomalie et une prise en compte sans perte de temps.
Avantage à une grande souplesse d'installation !
Grâce aux accessoires ventouse e. l. m. leblanc, les versions ventouse des chaudières Mégalis et Egalis option ballon s'adaptent à toutes les configurations avec un minimum de travaux.
Ajustable à l'épaisseur du mur, le système de raccordement ventouse télescopique horizontal e. l. m. leblanc permet l'installation d'une chaudière Mégalis ou Egalis optionnellement dans n'importe quel endroit du périmètre habitable en exploitant le moindre espace disponible. Un simple terminal de toiture ou une prise d'air en façade suffit au raccordement grâce aux solutions horizontales, verticales, collectives ou bitubes.
Ventouse horizontale. Terminal horizontal télescopique AZ 414 (seul)
Coude à AZ 419 (avec terminal horizontal téléscopique et allonges horizontales)
Allonges AZ 416, AZ 417 ou AZ 418 (avec terminal horizontal télescopique)
Adaptateur vertical + sortie horizontalement AZ 421 (avec allonges et coude)
Ventouse verticale
Pour raccorder la ventouse verticale diamètre 80/125, monter la pièce d'adaptation (AZ 492) permettant également la récupération éventuelle des condensats et eaux de pluie. Pour la ventouse verticale 60/100, désir la récupérateur des condensats AZ 428.
*Pour les longueurs maximales, se reporter à la notice technique des accessoires de ventouse.
Accessoires de raccordement
| Réf. | Désignation | Code article |
| AZ 414 | Terminal horiz. télécop. de 425 à 725 mm (Ø 60/100) | 7 716 780 194 |
| AZ 415 | Terminal horizontal fixe 810 mm (Ø 60/100) | 7 716 780 195 |
| AZ 416 | Allonge horizontally 350 mm (Ø 60/100) | 7 716 050 092 |
| AZ 417 | Allonge horizontally 750 mm (Ø 60/100) | 7 716 050 093 |
| AZ 418 | Allonge horizontally 1500 mm (Ø 60/100) | 7 716 050 094 |
| AZ 419 | Coude à 90° (Ø 60/100) | 7 716 050 095 |
| AZ 420 | Coude à 45° (x 2) (Ø 60/100) | 7 716 050 096 |
| AZ 421 | Terminal horiz. + raccord chaudière vertical | 7 716 780 207 |
| AZ 422 | Terminal vertical noir (Ø 60/100) | 7 716 780 198 |
| AZ 491 | Terminal vertical brique (Ø 60/100) | 7 716 780 197 |
| AZ 323 | Raccordement 3CE (Ø 60/100) | 7 716 780 097 |
| AZ 430 | Raccord bitube (Ø 80/80) | 7 716 050 106 |
| AZ 332 | Raccordement bitube Ø 80/80 extract. fixe | 7 716 780 137 |
| AZ 347 | Raccord bitube Ø 80/80 extract. variable | 7 716 780 037 |
| AZ 492 | Adaptateur vertical (Ø 80/125) | 7 716 780200 |
| AZ 334 | Cache éclat rigide (Ø 100) | 7 716 780 138 |
| AZ 360 | Cache éclatouple (Ø 100) | 7 716 780 164 |
| AZ 335 | Grille de protection avec déflecteur | 7 716 780 139 |
| AZ 336 | Déflecteur | 7 716 780 140 |
| AZ 337 | Colliers avec prises de mesure | 7 716 780 141 |
| AZ 339 | Colliers sans prises de mesure | 7 716 780 128 |
| AZ 340 | Kit de remplacement GVM C 21 | 7 716 780 129 |
| AZ 348 | Récupérateur de condensats (Ø 80) | 7 716 780 152 |
| AZ 427 | Récupérateur horiz. de condensats (Ø 60/100) | 7 716 050 103 |
| AZ 428 | Récupérateur vertical de condensats (Ø 60/100) | 7 716 050 104 |
| AZ 136 | Solin de terrasse métal | 7 719 000 838 |
| AZB 925 | Solin de toiture 25-50° noir | 7 719 002 857 |
| AZB 923 | Solin de toiture 25-50° brique | 7 719 002 855 |

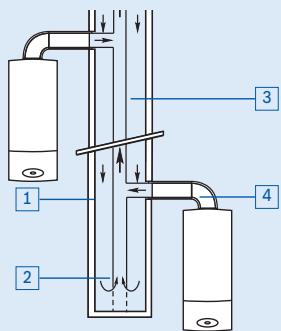

Ventouse 3CE* (avec allonge horizontalement)
1 Conduit d'aspiration d'air
2 Conduit collecteur
3 Conduit collectif
4 Évacuation chaudière
Ventouse bitube* (avec ventouses bitubes 80/80 homologuées)
1 Amenée d'air frais 2 Évacuation des produits de combustion
Montage et raccordement : la simplicité au programme.
Mégalis et Egalis optionnellement ont été conçues pour le confort de tous, y compris celui des professionnels. La rationalisation de toutes les opérations techniques notamment est une priorité qui fait plus que jamais partie intégrante du cahier des charges de chaque appareil de la gamme e. l. m. leblanc.
Mégalis 400 R
La rationalisation des opérations d'installation.
Un des points forts des chaudières Mégalis, notamment en matière de remplacement, avec la Mégalis 400 R concise pour faciliter au maximum la pose et la mise en fonctionnement.
Avec leurs points de fixation et de raccordements identiques aux anciennes chaudières GVM 4 et GVM 5, les chaudières Mégalis 400 R rationalisent à l'extrême les opérations de remplacement :
- La barre d'accrochage utilise les mêmes points d'ancrage que les anciennes chaudières GVM 4 et GVM 5.
- La plaque de raccordement hydraulique permet de récapituler les tubes eau et gaz existants (réf. DOS GA6R).
- Pas de nouveau carrotage à prévoir : l'emplacement des tubes d'évacuation resté inchangé, aussi bien en sortie arrêtée qu'en sortie latérale droite/gauche.
Un besoin de dosserets avec plaque de préinstallation.
Pour faciliter au maximum le travail de plomberie et la mise en fonctionnement, en 1ère installation comme en remplacement, les dosserets Mégalis et Egalis option ballon assurent un montage rationnel et rapide de l'appareil en toutes circonstances. En fin de chantier, quelques minutes suffisent pour procéder au raccordement définitif de la chaudière.
Dosserets de remplacement Mégalis
| Référence | Désignation | 24 | 24R | 28 | Code article |
| DOS GA5 | Dosseret standard première installation | ● | - | ● | 7 719 002 001 |
| DOS GA6 | Dosseret de remplacement games 4,5, 6 et Acléa e.l.m. leblanc | ● | - | ● | 7 719 002 008 |
| DOS GA6R | Dosseret de remplacement GVM 4/GVM 5 | - | ● | - | 7 716 780 142 |
| DOS GA7 | Dosseret de remplacement Saunier Duval* | ● | - | ● | 7 719 002 009 |
| DOS GA8 | Dosseret de remplacement Chaffoteaux & Maury* | ● | - | ● | 7 719 002 010 |
| DOS GA9 | Dosseret de remplacement GVMC 21 par M'égalis 28 kW | - | - | ● | 7 716 780 062 |
| DOS GA10 | Dosseret de remplacement Vaillant* | ● | - | ● | 7 716 780 136 |
| DOS GA11 | Dosseret de remplacement GTX par M'égalis 28 kW | - | - | ● | 7 716 780 069 |
| DOS GA12 | Dosseret de remplacement GLM 5.35 par M'égalis 28 kW | - | - | ● | 7 716 780 074 |
| DOS GA13 | Dosseret de remplacement GVMC 21 par M'égalis 24 kW | ● | - | - | 7 716 780 130 |
- Marques déposées des sociétés correspondantes.
Dosserets pour Egalis option ballon «chauffage seul»
| Référence | Désignation | Code article |
| DOS GS5 | Dosseret standard 1ère installation | 7 716 780 073 |
| DOS GS6 | Dosseret de remplacement GLS 5.23 | 7 716 780 078 |
| DOS GS12 | Dosseret de remplacement GLS 5.34 | 7 716 780 113 |
Dosserets pour Egalis option ballon avec ballon séparé
| Récédence | Désignation | Code article |
| DOS GB5 | Dosseret standard 1ère installation pour NGLS/NGVS + BAL | 7 716 780 145 |
| DOS GB6 | Dosseret de remplacement BIL 5.23 + B 50 A | 7 716 780 146 |
| DOS GB11 | Dosseret de remplacement BIL 5.23 + B 100/150 A | 7 716 780 126 |
| DOS GB12 | Dosseret de remplacement BIL 5.34 | 7 716 780 114 |

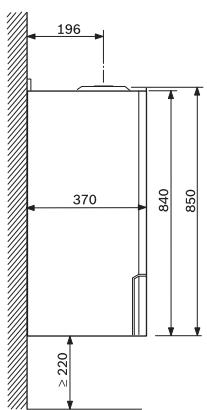

Mégalis/Egalis 28 et 35 kW ventouse NGVS28-4H/NGVSA28-4H 440mm NGVSA35-4H/NGVS35-4H 480mm
Mégalis/Egalis 28 kW tirage naturel
Gamme Mégalis
| Caracteristique générales | NGLA 24-5H | NGLA 23-5H VMC | NGLA 28-4H | NGVA 24-5H | NGVA 24-5R | NGVA 28-4H | NGVA 35-4H |
| Code chaudière Gaz naturel | 7 716 704 606 | 7 716 704 608 | 7 716 704 439 | 7 716 704 600 | 7 716 704 604 | 7 716 704 438 | 7 716 704 440 |
| Code chaudière Butane/Propane | 7 716 704 607 | - | 7 716 704 518 | 7 716 704 601 | 7 716 704 605 | 7 716 704 520 | - |
| Mode d'évacuation | Tirage naturel | VMC | Tirage naturel | Ventouse | Ventouse | Ventouse | Ventouse |
| Diamètre évacuation | 125 mm | 125 mm | 125 mm | 60/100 mm | 53/90 mm | 60/100 mm | 60/100 mm |
| Classification RT 2005 | Basse température | Basse température |
| Chauffage |
| Puisance modulante | 9,5 à 24 kW | 9,5 à 23 kW | 8,6 à 28,1 kW | 7 à 24 kW | 8 à 24 kW | 8,6 à 28,1 kW | 10,6 à 34,4 kW |
| Régulation électronique | Bosch Heatronic III | Bosch Heatronic III |
| Eau chaude sanitaire |
| Puisance utile nominale mini/maxi | 9,5 à 24 kW | 9,5 à 23 kW | 8,6 à 28,1 kW | 7 à 24 kW | 8 à 24 kW | 8,6 à 28,1 kW | 10,6 à 34,4 kW |
| Débit spécifique suivant EN 625 (ΔT = 30K) | 12 l/minute | 12 l/minute | 13,4 l/minute | 13 l/minute | 12,2 l/minute | 13,4 l/minute | 15,9 l/minute |
| Débit seul | 1,8 l/minute | 1,8 l/minute | 1,8 l/minute | 1,8 l/minute | 1,8 l/minute | 1,8 l/minute | 1,8 l/minute |
| Température | 40-60°C | 40-60°C | 40-60°C | 40-60°C | 40-60°C | 40-60°C | 40-60°C |
| Pression mini/maxi | 0,2/10 bars | 0,2/10 bars | 0,2/10 bars | 0,2/10 bars | 0,2/10 bars | 0,2/10 bars | 0,2/10 bars |
| Confort sanitaire suivant EN 13203 | *** | *** | *** | *** | *** | *** | *** |
| Vase d'expansion |
| Pression de pré-gonflage | 0,5 bar | 0,5 bar | 0,5 bar | 0,5 bar | 0,5 bar | 0,5 bar | 0,75 bar |
| Capacité totale | 5 litres | 5 litres | 8 litres | 5 litres | 8 litres | 8 litres | 10,5 litres |
| Rendements |
| A charge 100 % Pn (à temp. moy. eau à 70° C) | 90,2 % de PCI | 90,2 % de PCI | 89,1 % de PCI | 92,9 % de PCI | 90,6 % de PCI | 92,89 % de PCI | 93,09 % de PCI |
| Divers |
| Dimensions (L x P x H) en mm | 400 x 385 x 855 | 400 x 385 x 855 | 440 x 383 x 850 | 400 x 385 x 855 | 400 x 413 x 855 | 440 x 383 x 850 | 480 x 370 x 850 |
| Poids (sans emballage) | 35 kg | 35 kg | 37,3 kg | 41 kg | 44 kg | 44,5 kg | 47,7 kg |
Gamme Égalis option ballon
| Caracteristique générales | NGLS 14-5H | NGLS 14-5H VMC | NGLS 23-5H VMC | NGLS 24-5H | NGLS 28-4H | NGVS 24-5H | NGVS 28-4H | NGVS 35-4H |
| Code chaudière Gaz naturel | 7 716 704 612 | 7 716 704 614 | 7 716 704 611 | 7 716 704 609 | 7 716 704 742 | 7 716 704 602 | 7 716 704 441 | 7 716 704 443 |
| Code chaudière Butane/Propane | 7 716 704 613 | 7 716 704 615 | - | 7 716 704 610 | 7 716 704 519 | 7 716 704 603 | 7 716 704 521 | - |
| Mode d'évacuation | Tirage naturel | VMC | VMC | Tirage naturel | Tirage naturel | Ventouse | Ventouse | Ventouse |
| Diamètre évacuation | 125 mm | 130 mm | 125 mm | 125 mm | 125 mm | 60/100 mm | 60/100 mm | 60/100 mm |
| Classification RT 2005 | Basse température | Basse température |
| Chauffage |
| Puisance modulante | 11 à 16,5 kW | 11 à 16,5 kW | 9,5 à 23 kW | 9,5 à 24 kW | 8,6 à 28,1 kW | 7 à 24 kW | 8,6 à 28,1 kW | 10,6 à 34,4 kW |
| Régulation électronique | Bosch Heatronic III | Bosch Heatronic III |
| Eau chaude sanitaire |
| Puisance utile nominale mini/maxi | 11 à 16,5 kW | 11 à 16,5 kW | 9,5 à 23 kW | 9,5 à 24 kW | 8,6 à 28,1 kW | 7 à 24 kW | 8,6 à 28,1 kW | 10,6 à 34,4 kW |
| Débit spécifique suivant EN 625 (ΔT = 30K) |
| • Ballon de 50 l BIL 50 M Nouveau | 14 l/minute | 14 l/minute | 14 l/minute | 14 l/minute | 14 l/minute | 14 l/minute | 14 l/minute | NC |
| • Ballon de 120 l BAL 121 | 18 l/minute | 18 l/minute | 21 l/minute | 21 l/minute | 21 l/minute | 21 l/minute | 21 l/minute | NC |
| • Ballon de 150 l BAL 151 | 19 l/minute | 19 l/minute | 22 l/minute | 22 l/minute | 22 l/minute | 22 l/minute | 22 l/minute | NC |
| Température | 40-60°C | 40-60°C | | 40-60°C | | 40-60°C | 40-60°C | 40-60°C |
| Pression mini/maxi | 0,2/10 bars | 0,2/10 bars | | 0,2/10 bars | | 0,2/10 bars | 0,2/10 bars | 0,2/10 bars |
| Confort sanitaire suivant EN 13203 | *** | *** | *** | *** | *** | *** | *** | *** |
| Vase d'expansion |
| Pression de pré-gonflage | 0,5 bar | 0,5 bar | 0,5 bar | 0,5 bar | 0,5 bar | 0,5 bar | 0,5 bar | 0,75 bar |
| Capacité totale | 5 litres | 5 litres | 5 litres | 8 litres | 8 litres | 5 litres | 8 litres | 10,5 litres |
| Rendements |
| A charge 100% Pn (à t° moy. eau à 70°C) | 87,6 % de PCI | 87,6 % de PCI | 88,8 % de PCI | 88,8 % de PCI | 89,1 % de PCI | 92,9 % de PCI | 92,89 % de PCI | 93,09 % de PCI |
| Divers |
| Dimensions (L x P x H) en mm | 400 x 385 x 855 | 400 x 385 x 855 | 400 x 385 x 855 | 400 x 385 x 855 | 440 x 383 x 850 | 400 x 385 x 855 | 440 x 383 x 850 | 480 x 370 x 850 |
| Poids (sans emballage) | 34 kg | 34 kg | 34 kg | 34 kg | 37,3 kg | 40 kg | 44,5 kg | 46,2 kg |
