MEGALIS NGLA 23-5H VMC - Chaudière ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chaudière murale
Technologie	Basse température
Fonction principale	Chauffage et eau chaude
Mode de production d'eau chaude	Micro accumulation ou option ballon
Installation	Murale
Alimentation	Non précisé
Type de combustible	Non précisé
Puissance thermique	Non précisé
Rendement	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Options disponibles	Option ballon pour eau chaude
Utilisation	Résidentielle
Garantie	Non précisé
Marque	Non précisé

FOIRE AUX QUESTIONS - MEGALIS NGLA 23-5H VMC ELM LEBLANC

Comment réinitialiser la VMC ELM LEBLANC MEGALIS NGLA 23-5H?

Pour réinitialiser votre VMC, éteignez l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le et rallumez-le.

Que faire si la VMC ne démarre pas?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que le thermostat est réglé correctement.

Comment nettoyer les filtres de la VMC?

Les filtres doivent être nettoyés tous les 6 mois. Pour ce faire, retirez-les, rincez-les sous l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Que faire si la VMC émet des bruits étranges?

Des bruits inhabituels peuvent indiquer un problème avec le moteur ou une obstruction. Vérifiez si des objets bloquent le ventilateur et assurez-vous que l'appareil est installé correctement.

Comment régler le débit d'air de la VMC?

Le débit d'air peut être ajusté via le panneau de contrôle. Consultez le manuel d'utilisateur pour des instructions détaillées sur les réglages spécifiques.

Quels sont les signes d'un dysfonctionnement de la VMC?

Des signes de dysfonctionnement incluent un manque d'air, des odeurs désagréables, des bruits anormaux ou une condensation excessive dans la maison.

Est-il nécessaire de faire un entretien régulier de la VMC?

Oui, un entretien régulier, y compris le nettoyage des filtres et la vérification des composants, est essentiel pour assurer le bon fonctionnement et la longévité de votre VMC.

Comment savoir si les filtres de la VMC doivent être remplacés?

Si les filtres sont encrassés ou si vous constatez une diminution du débit d'air, il est temps de les remplacer. Un changement de couleur peut également indiquer qu'ils doivent être remplacés.

Quel type de filtre utiliser pour la VMC ELM LEBLANC MEGALIS NGLA 23-5H?

Utilisez uniquement des filtres recommandés par le fabricant. Consultez le manuel d'utilisateur pour connaître les spécifications exactes des filtres compatibles.

Comment contacter le service client d'ELM LEBLANC?

Vous pouvez contacter le service client d'ELM LEBLANC par téléphone ou via leur site web officiel pour toute assistance supplémentaire.

MODE D'EMPLOI MEGALIS NGLA 23-5H VMC ELM LEBLANC

Chaudières murales «asse température» : Chauffage + eau chaude par micro accumulation ou chauffage seul avec optionallon

Puisance et compacté pour un comportement !

Améliorer en permanence la conception de ses apparêils, y intégrer les plus récentes innovations... C'est toute l'excidence de e.l.m. leblanc qui permet de gagner à la fois en performance mais aussi en encombrement sur l'ensemble des apparêils de la gamme Mégalis et Egalis option ballon.

Nouveau design

Une classification "basse température".

Une combustion plus propre, respecteuse de l'environnement, un rendement energetique amélioré, des déperditions thermiques réduites : la basse température procure une chaleur douce et homogène tout en limitant la consommation de gaz.

Gage de leur efficacité et de leur performance énergétique, tous les modèles de la gamme Mégalis et Egalis option ballon bénéficient de la classification « basse température » selon la norme EN 297.

La stabilité du rendement de la chaudière est assurée, qu'elle que soit sa charge, grâce à un extracteur nouvelle génération à vitesse variable qui optimise la combustion et réduit de façon significative la consommation d'énergie.

Compacité et puissance : un grand comport dans un encombrement minimum.

Avec 400 mm de large seulement pour les versions 14 et 24 kW, les chaudières Mégalis et Egalis option ballon s'intègrent facilement dans l'habitat. Leur choix de puissance élargi à 35 kW offre en plus une solution de comportement ancien rénové ou une maison contemporaine spacieuse.

Silence et design : une intégration ultra discrète.

Le nouveau design aux lignes douces et modernes et la discrétion acoustique - 38,1 dB(A)* - des chaudières Mégalis et Egalis optionallon facilitent leur installation dans l'espace de vie, aussi bien en neuf qu'en rénovation.

Mégalis : de l'eau chaude tout de suite, tout le temps avec la micro accumulation !

Pour offrir à l'utilisateur de l'eau chaude disponible à tout moment, dés l'ouverture du robinet et à température stable au demi degré préc, e.l.m. leblanc a mis au point un système de micro accumulation dynamique original, basé sur un trio d'une efficacité exceptionnelle pour un comport d'eau chaude classé 3 étoiles*** selon la norme EN 13203.

Ultra réactif : le micro accumulateur à haute rémanence thermique.

Il doit ses performances, et notamment sa réactivité exceptionnelle, à sa surface d'échange, bien plus importante que celle d'une chaudière classique, et à l'utilisation généreuse du cuivre et de l'acid inoxydable, associée à une isolation thermique très poussée, qui lui confère une remarquable rémanence thermique. Cela lui permet de “stocker” les calories pour les restituer immédiatement au moment voulu. Ainsi, à l'ouverture du robinet, l'accumulateur libre les calories nécessaires au puisage et les reconstitue en temps réel, sans fluctuation de température.

Ultra précis : le détecteur de début à turbine.

Il enregistre et transmet au module de régulation les moindres variations de débit permettant ainsi l'ajustement dynamique de la production d'eau chaude et la compensation, en temps réel, des fluctuations de la température et du volume deuisage.

Ultra performante : la nouvelle régulation Bosch Heatronic III.

En conjuguant比较好 que jamais réactivité et précision, la nouvelle régulation Bosch Heatronic III joue un role clé dans le principe de la Micro Accumulation Dynamique. C'est en effet sur sa capacité à analyser en une fraction de seconde, en continu et avec une efficacité maximum tous les paramètres de fonctionnement de la chaudière Mégalis, que repose l'ajustement dynamique de la production d'eau chaude.

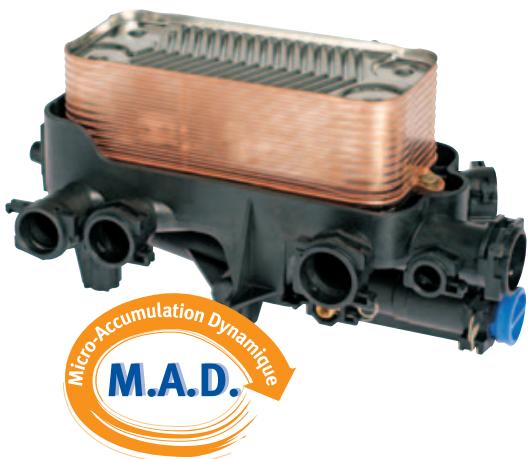

Micro accumulator de la Mégalis

Détecteur de débit à turbine de la Mégalis

Egalis option ballon :des solutions de comportd'eau chaude modulables.

Les chaudières Egalis optionallon laissent une totale liberté deCHOix entre la séparation complète des fonctions chauffage et eau chaude et une série de solutions combinées, permettant ainsi de répondre aux souhaits de tous les utilisateurs d'un très grand comfortsd'eau chaude sanitaire.

L'eau chaude accumulée à la carte.

Quelles que soient la puissance de la chaudière et la capacité du gallon, toutes les solutions réservent un grand comport d'eau chaude,ès l'ouverture du robinet,meme à très petit débit. Température deuisage constante,réserve tampon à l'épreuve des sollicitations prolongées et des nuisages multiples...Un éventail de solutions d'eau chaude très grand comport que les utilisateurs approucemont.

Une grande souplesse de mise en place des ballons.

Conçus pour répondre à toutes les configurations, les ballons BAL 121 et BAL 151 s'accomporent parfaitement d'une installation délocalisée, sans déperdition sensible, jusqu'à 15 mètres de la chaudière. Le nouveau gallon de 50 litres BIL 50 M s'accole, quant à lui, à droite ou à gauche de la chaudière. Avec son nouveau design aux lignes douces, coordonné à celui de la chaudière, il forme un ensemble harmonieux.

Trois solutions-types «chauffage + eau chaude accumulée»

Egalis NGVS 24 kW avec nouveau ballon préparateur de 50 litres BIL 50 M

Une solution parfaitie pour 3 ou 4 utilisateurs occupant un appartement ancien de taille moyenne.

Egalis NGLS 24 kW avec ballon de 120 litres BAL 121

Une solution ideale pour 5 occupants d'un pavillon recent.

Egalis NGLS 28 kW avec ballonde 150 litres BAL 151

Une solution très grand comport adaptee aux sollicitations intensives, dans une vaste maison individuelle dotee de 3 salles de bain et habitee par une famille de 7 personnes.

Ballon BIL 50 M Nouveau design

Chaudière Egalis avec nouveau gallon mural BIL 50 M avec cuve en inox.

Ballons muraux ou au sol BIL 121 et BIL 151 avec cuve en acier émailé.

Ballons pour Egalis optionallon NGLS/NGVS

Référence	Désignation	Dimensions (LxPxH)	Poids à vide/en service	Code article
BIL 50 M	Ballon mural en inox de 50 litres	352 x 385 x 855 mm	24 kg/74 kg	7 716 704 514
BAL 121	Ballon mural en acier émailé de 120 litres	Ø 550 mm - H 982 mm	58 kg/178 kg	7 716 704 223
BAL 151	Ballon mural en acier émailé de 150 litres	Ø 550 mm - H 1163 mm	65 kg/215 kg	7 716 704 224

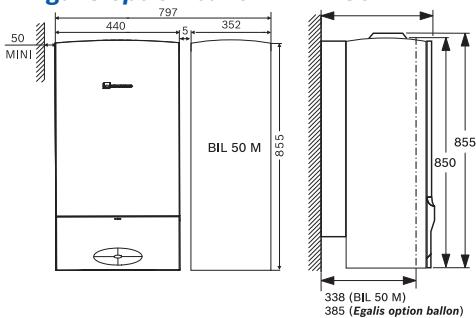

Egalis option ballon + BIL 50 M

Egalis option gallon + BAL 121
Pose au sol

Pose murale

Egalis option balloon + BAL 151
Pose au sol

Pose murale

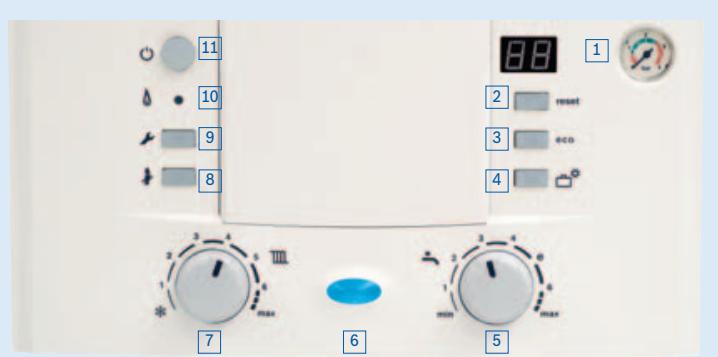

Nouvelle régulation Bosch Heatronic III : pilotage et maintenance de l'installation précis.

1 Manometre
2 Touche de réarmement
3 Touche ECO
4 Touche « Vacances »
5 Sélecteur de température eau chaude sanitaire
6 Voyant ON/OFF ou de défaut

7 Selecteur de température chauffage
8 Touche « ramoneur »
9 Touche de service
10 Voyant de brûleur
11 Touche MARCHE/ARRET

Accessoires de régulation

Référence	Désignation	Code article
TRL 22	Thermostat d'ambiance mural à réglage manuel tout-ou-rien	TRL22
TRL 1.26	Thermostat programmable journalier tout-ou-rien mural	7 716 780 148
TRL 7.26	Thermostat programmable hebdomàtaire tout-ou-rien mural	7 716 780 149
TRL 7.26 AF	Thermostat programmable hebdomàtaire 2 + 2 filsmural	7 716 780 156
TRL 7.26 RF	Thermostat programmable hebdomàtaire mural avec radio fréquence	7 716 780 150
FR 100	Régulation à sonde d'ambiance à programmation hebdomàtaire pour ECS micro accumulée	7 719 002 889
FR 110	Régulation à sonde d'ambiance calculable pour ECS accumulée (Egalis option ballon)	7 719 002 890
FW 100	Régulation à sonde extérieure calculable (pour un circuit seul)	7 719 002 922
FW 200	Régulation à sonde extérieure calculable (pour deux circuits)	7 719 002 929
IPM1	Interface de puissance pour un circuit chauffage	7 719 002 990
ISM1	Interface de puissance pour un circuit solaire	7 719 002 992

Véritable pilote automatique de la chaudière, la nouvelle régulation Bosch Heatronic III optimise l'ensemble des paramètres de fonctionnement de l'installation pour assurer comfort, sécurité et économies.

La fiabilité au quotidien.

La nouvelle régulation Bosch Heatronic III veille à tout : optimisation des cycles de fonctionnement, ajustement de la production d'eau chaude en fonction des sollicitations, protection antigel et antigrippage de la pompe, aide au diagnostic... Toute une série de fonctions garantes d'une grande longévité de l'appareil.

Les nombreux accessoires disponibles optimisent le fonctionnement de l'installation et prennet aussi en compte les envies de comport de chacun tout en limitant la consommation d'énergie.

L'efficacité de la maintenance.

Les évventuels incidents de fonctionnement de l'installation s'affichent grâce à l'autodiagnostic intégré au module Bosch Heatronic III, permettant une identification rapide de l'anomalie et une prise en compte sans perte de temps.

Avantage à une grande souplesse d'installation !

Grâce aux accessoires ventouse
e.l.m. leblanc, les versions ventouse des
chaudières Mégalis et Egalis option ballon
s'adaptent à toutes les configurations avec
un minimum de travaux.

Ajustable à l'épaissur du mur, le système de raccordement ventouse téléscopique horizontal e.l.m. leblanc permet l'installation d'une chaudière Mégalis ou Egalis optionallon dans n'importe quel endroit du périmètre habitable en exploitant le moindre espace disponible. Un simple terminal de toiture ou une prise d'air en façade suffit au raccordement grâce aux solutions horizontales, verticales, collectives ou bitubes.

Ventouse horizontal*
Terminal horizontal
déscopique AZ 414 (seul)

Coude à 90^ AZ 419 (avec terminal horizontal téléscopique et allonges horizontales)

Allonges AZ 416, AZ 417 ou AZ 418 (avec terminal horizontal téléscopique)

Adaptateur vertical + sortie horizontally AZ 421 (avec allonges et coude)

Ventouse verticalica*

Pour racorder la ventouse verticale diametre 80/125, monter la piece d'adaptation (AZ 492) permettant également la récapération eventuelle des condensats et eaux de pluie. Pour la ventouse verticale 60/100, désir le récapérateur des condensats AZ 428.

*Pour les longueurs maxi, se reporter à la notice technique des accessoires de ventouse.

Accessoires de raccordement

Réf.	Désignation	Code article
AZ 414	Terminal horiz. télécop. de 425 à 725 mm (Ø 60/100)	7 716 780 194
AZ 415	Terminal horizontal fixe 810 mm (Ø 60/100)	7 716 780 195
AZ 416	Allonge horizontally 350 mm (Ø 60/100)	7 716 050 092
AZ 417	Allonge horizontally 750 mm (Ø 60/100)	7 716 050 093
AZ 418	Allonge horizontally 1500 mm (Ø 60/100)	7 716 050 094
AZ 419	Coude à 90° (Ø 60/100)	7 716 050 095
AZ 420	Coude à 45° (x 2) (Ø 60/100)	7 716 050 096
AZ 421	Terminal horiz. + raccord chaudière vertical	7 716 780 207
AZ 422	Terminal vertical noir (Ø 60/100)	7 716 780 198
AZ 491	Terminal vertical brique (Ø 60/100)	7 716 780 197
AZ 323	Raccordement 3CE (Ø 60/100)	7 716 780 097
AZ 430	Raccord bitube (Ø 80/80)	7 716 050 106
AZ 332	Raccordement bitube Ø 80/80 extract. fixe	7 716 780 137
AZ 347	Raccord bitube Ø 80/80 extract. variable	7 716 780 037
AZ 492	Adaptateur vertical (Ø 80/125)	7 716 780200
AZ 334	Cache éclat rigide (Ø 100)	7 716 780 138
AZ 360	Cache éclatouple (Ø 100)	7 716 780 164
AZ 335	Grille de protection avec déflecteur	7 716 780 139
AZ 336	Déflecteur	7 716 780 140
AZ 337	Colliers avec prises de mesure	7 716 780 141
AZ 339	Colliers sans prises de mesure	7 716 780 128
AZ 340	Kit de remplacement GVM C 21	7 716 780 129
AZ 348	Récupérateur de condensats (Ø 80)	7 716 780 152
AZ 427	Récupérateur horiz. de condensats (Ø 60/100)	7 716 050 103
AZ 428	Récupérateur vertical de condensats (Ø 60/100)	7 716 050 104
AZ 136	Solin de terrasse métal	7 719 000 838
AZB 925	Solin de toiture 25-50° noir	7 719 002 857
AZB 923	Solin de toiture 25-50° brique	7 719 002 855

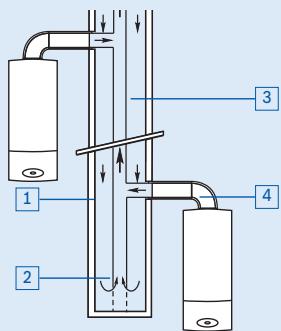

Ventouse 3CE* (avec allonge horizontally)

1 Conduit d'amnée d'air
2 Conduit collecteur
3 Conduit collectif
4 Evacuation chaudiere

Ventouse bitube* (avec ventouses bitubes 80/80 homologuées)

1Amenée d'air frais
2 Evacuation des produits de combustion

Montage et raccordement : la simplicité au programme.

Mégalis et Egalis optionallon ont été conçues pour le comport de tous, y compris celui des professionnelnels. La rationalisation de toutes les opérations techniques notamment est une priorité qui fait plus que jamais partie intégrante du cahier des charges de chaque apparéil de la gamme e.l.m. leblanc.

Mégalis 400 R

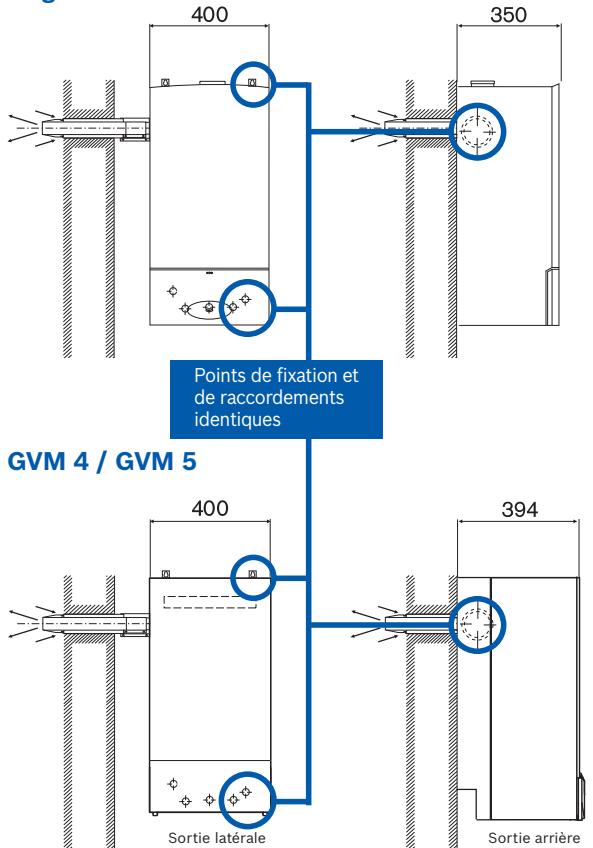

La rationalisation des opérations d'installation.

Un des points forts des chaudières Mégalis, notamment en matière de remplacement, avec la Mégalis 400 R concise pour facilitier au maximum la pose et la mise en fonctionnement.

Avec leurs points de fixation et de raccordements identiques aux anciennes chaudières GVM 4 et GVM 5, les chaudières Mégalis 400 R rationalisent à l'extreme les opérations de remplacement :

• La barre d'accrochage utilise les mêmes points d'ancrage que les anciennes chaudières GVM 4 et GVM 5.
• La plaque de raccordement hydraulique permet de récapucérer les tubes eau et gaz existants (réf. DOS GA6R).
• Pas de nouveau carrotage à prévoir : l'emplacement des tubes d'évacuation restéinchangé, aussi bien en sortie arrêté qu'en sortie latérale droite/gauche.

Un besoin de dosserets avec plaque de preinstallation.

Pour facilititer au maximum le travail de plomberie et la mise en fonctionnement, en 1^ère installation comme en remplacement, les dosserets Mégalis et Egalis option ballon assurent un montage rationnel et rapide de l'appareil en toutes circonstances. En fin de chantier, quelques minutes suffisent pour procéder au raccordement définitif de la chaudière.

Dosserets de remplacement Mégalis

Référence	Désignation	24	24R	28	Code article
DOS GA5	Dosseret standard première installation	●	-	●	7 719 002 001
DOS GA6	Dosseret de remplacement games 4,5, 6 et Acléa e.l.m. leblanc	●	-	●	7 719 002 008
DOS GA6R	Dosseret de remplacement GVM 4/GVM 5	-	●	-	7 716 780 142
DOS GA7	Dosseret de remplacement Saunier Duval*	●	-	●	7 719 002 009
DOS GA8	Dosseret de remplacement Chaffoteaux & Maury*	●	-	●	7 719 002 010
DOS GA9	Dosseret de remplacement GVMC 21 par M'égalis 28 kW	-	-	●	7 716 780 062
DOS GA10	Dosseret de remplacement Vaillant*	●	-	●	7 716 780 136
DOS GA11	Dosseret de remplacement GTX par M'égalis 28 kW	-	-	●	7 716 780 069
DOS GA12	Dosseret de remplacement GLM 5.35 par M'égalis 28 kW	-	-	●	7 716 780 074
DOS GA13	Dosseret de remplacement GVMC 21 par M'égalis 24 kW	●	-	-	7 716 780 130

• Marques déposées des sociétés correspondantes.

Dosserets pour Egalis option ballon «chauffage seul»

Référence	Désignation	Code article
DOS GS5	Dosseret standard 1ère installation	7 716 780 073
DOS GS6	Dosseret de remplacement GLS 5.23	7 716 780 078
DOS GS12	Dosseret de remplacement GLS 5.34	7 716 780 113

Dosserets pour Egalis option ballon avec ballon séparé

Récédence	Désignation	Code article
DOS GB5	Dosseret standard 1ère installation pour NGLS/NGVS + BAL	7 716 780 145
DOS GB6	Dosseret de remplacement BIL 5.23 + B 50 A	7 716 780 146
DOS GB11	Dosseret de remplacement BIL 5.23 + B 100/150 A	7 716 780 126
DOS GB12	Dosseret de remplacement BIL 5.34	7 716 780 114

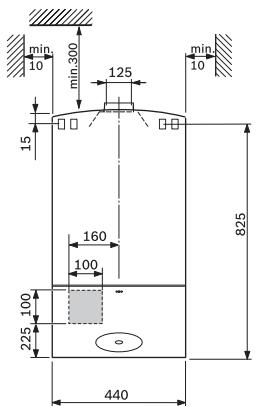

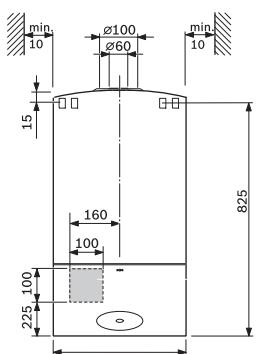

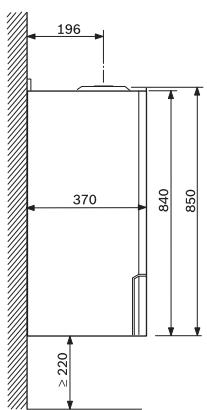

Mégalis/Egalis 28 et 35 kW ventouse
NGVS28-4H/NGVSA28-4H： 440mm NGVSA35-4H/NGVS35-4H： 480mm

Mégalis/Egalis 28 kW tirage naturel

www.elmleblanc.fr

Gamme Mégalis

Caracteristique générales	NGLA 24-5H	NGLA 23-5H VMC	NGLA 28-4H	NGVA 24-5H	NGVA 24-5R	NGVA 28-4H	NGVA 35-4H
Code chaudière Gaz naturel	7 716 704 606	7 716 704 608	7 716 704 439	7 716 704 600	7 716 704 604	7 716 704 438	7 716 704 440
Code chaudière Butane/Propane	7 716 704 607	-	7 716 704 518	7 716 704 601	7 716 704 605	7 716 704 520	-
Mode d'évacuation	Tirage naturel	VMC	Tirage naturel	Ventouse	Ventouse	Ventouse	Ventouse
Diamètre évacuation	125 mm	125 mm	125 mm	60/100 mm	53/90 mm	60/100 mm	60/100 mm
Classification RT 2005	Basse température			Basse température
Chauffage
Puisance modulante	9,5 à 24 kW	9,5 à 23 kW	8,6 à 28,1 kW	7 à 24 kW	8 à 24 kW	8,6 à 28,1 kW	10,6 à 34,4 kW
Régulation électronique	Bosch Heatronic III			Bosch Heatronic III
Eau chaude sanitaire
Puisance utile nominale mini/maxi	9,5 à 24 kW	9,5 à 23 kW	8,6 à 28,1 kW	7 à 24 kW	8 à 24 kW	8,6 à 28,1 kW	10,6 à 34,4 kW
Débit spécifique suivant EN 625 (ΔT = 30K)	12 l/minute	12 l/minute	13,4 l/minute	13 l/minute	12,2 l/minute	13,4 l/minute	15,9 l/minute
Débit seul	1,8 l/minute	1,8 l/minute	1,8 l/minute	1,8 l/minute	1,8 l/minute	1,8 l/minute	1,8 l/minute
Température	40-60°C	40-60°C	40-60°C	40-60°C	40-60°C	40-60°C	40-60°C
Pression mini/maxi	0,2/10 bars	0,2/10 bars	0,2/10 bars	0,2/10 bars	0,2/10 bars	0,2/10 bars	0,2/10 bars
Confort sanitaire suivant EN 13203	***	***	***	***	***	***	***
Vase d'expansion
Pression de pré-gonflage	0,5 bar	0,5 bar	0,5 bar	0,5 bar	0,5 bar	0,5 bar	0,75 bar
Capacité totale	5 litres	5 litres	8 litres	5 litres	8 litres	8 litres	10,5 litres
Rendements
A charge 100 % Pn (à temp. moy. eau à 70° C)	90,2 % de PCI	90,2 % de PCI	89,1 % de PCI	92,9 % de PCI	90,6 % de PCI	92,89 % de PCI	93,09 % de PCI
Divers
Dimensions (L x P x H) en mm	400 x 385 x 855	400 x 385 x 855	440 x 383 x 850	400 x 385 x 855	400 x 413 x 855	440 x 383 x 850	480 x 370 x 850
Poids (sans emballage)	35 kg	35 kg	37,3 kg	41 kg	44 kg	44,5 kg	47,7 kg

Gamma Egalis option balloon

Caracteristique générales	NGLS 14-5H	NGLS 14-5H VMC	NGLS 23-5H VMC	NGLS 24-5H	NGLS 28-4H	NGVS 24-5H	NGVS 28-4H	NGVS 35-4H
Code chaudière Gaz naturel	7 716 704 612	7 716 704 614	7 716 704 611	7 716 704 609	7 716 704 742	7 716 704 602	7 716 704 441	7 716 704 443
Code chaudière Butane/Propane	7 716 704 613	7 716 704 615	-	7 716 704 610	7 716 704 519	7 716 704 603	7 716 704 521	-
Mode d'évacuation	Tirage naturel	VMC	VMC	Tirage naturel	Tirage naturel	Ventouse	Ventouse	Ventouse
Diamètre évacuation	125 mm	130 mm	125 mm	125 mm	125 mm	60/100 mm	60/100 mm	60/100 mm
Classification RT 2005	Basse température				Basse température
Chauffage
Puisance modulante	11 à 16,5 kW	11 à 16,5 kW	9,5 à 23 kW	9,5 à 24 kW	8,6 à 28,1 kW	7 à 24 kW	8,6 à 28,1 kW	10,6 à 34,4 kW
Régulation électronique	Bosch Heatronic III				Bosch Heatronic III
Eau chaude sanitaire
Puisance utile nominale mini/maxi	11 à 16,5 kW	11 à 16,5 kW	9,5 à 23 kW	9,5 à 24 kW	8,6 à 28,1 kW	7 à 24 kW	8,6 à 28,1 kW	10,6 à 34,4 kW
Débit spécifique suivant EN 625 (ΔT = 30K)
• Ballon de 50 l BIL 50 M Nouveau	14 l/minute	14 l/minute	14 l/minute	14 l/minute	14 l/minute	14 l/minute	14 l/minute	NC
• Ballon de 120 l BAL 121	18 l/minute	18 l/minute	21 l/minute	21 l/minute	21 l/minute	21 l/minute	21 l/minute	NC
• Ballon de 150 l BAL 151	19 l/minute	19 l/minute	22 l/minute	22 l/minute	22 l/minute	22 l/minute	22 l/minute	NC
Température	40-60°C	40-60°C		40-60°C		40-60°C	40-60°C	40-60°C
Pression mini/maxi	0,2/10 bars	0,2/10 bars		0,2/10 bars		0,2/10 bars	0,2/10 bars	0,2/10 bars
Confort sanitaire suivant EN 13203	***	***	***	***	***	***	***	***
Vase d'expansion
Pression de pré-gonflage	0,5 bar	0,5 bar	0,5 bar	0,5 bar	0,5 bar	0,5 bar	0,5 bar	0,75 bar
Capacité totale	5 litres	5 litres	5 litres	8 litres	8 litres	5 litres	8 litres	10,5 litres
Rendements
A charge 100% Pn (à t° moy. eau à 70°C)	87,6 % de PCI	87,6 % de PCI	88,8 % de PCI	88,8 % de PCI	89,1 % de PCI	92,9 % de PCI	92,89 % de PCI	93,09 % de PCI
Divers
Dimensions (L x P x H) en mm	400 x 385 x 855	400 x 385 x 855	400 x 385 x 855	400 x 385 x 855	440 x 383 x 850	400 x 385 x 855	440 x 383 x 850	480 x 370 x 850
Poids (sans emballage)	34 kg	34 kg	34 kg	34 kg	37,3 kg	40 kg	44,5 kg	46,2 kg
