40-Spirit RS - Tondeuse à gazon SABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon à poussée
Marque	SABO
Modèle	40-Spirit RS
Largeur de coupe	40 cm
Hauteur de coupe	Réglable de 25 à 75 mm
Type de moteur	Moteur à essence 4 temps
Cylindrée du moteur	125 cm³
Puissance du moteur	2,5 kW (3,4 ch)
Capacité du réservoir	0,7 litre
Type de carburant	Essence sans plomb
Capacité du bac de ramassage	50 litres
Système de coupe	Lame rotative en acier
Mulching	Oui (bouchon mulching inclus)
Éjection	Arrière ou mulching
Guidon	Ergonomique pliable
Roues	4 roues avec roulements à billes
Diamètre des roues avant	18 cm
Diamètre des roues arrière	20 cm
Poids	25 kg
Dimensions (L × l × H)	135 × 50 × 100 cm
Niveau sonore	85 dB(A)
Sécurité	Barre de contact homme mort
Entretien	Nettoyage après usage, vidange d'huile annuelle
Pièces détachées disponibles	Oui (lames, filtres, bougies)

FOIRE AUX QUESTIONS - 40-Spirit RS SABO

Comment démarrer la tondeuse SABO 40-Spirit RS ?

Assurez-vous que le réservoir contienne de l'essence et que l'huile moteur soit au niveau. Activez le contact d'allumage, tirez la poignée du lanceur tout en maintenant la barre de sécurité enfoncée. Si le moteur est froid, utilisez le starter.

Quel type d'huile utiliser ?

Utilisez une huile moteur 4 temps de qualité SAE 30 (ou SAE 10W-30 par temps froid). Vérifiez le niveau avec la jauge avant chaque utilisation.

Comment régler la hauteur de coupe ?

La hauteur se règle à l'aide du levier central, avec 6 positions de 25 à 75 mm. Arrêtez le moteur avant le réglage.

Comment nettoyer la tondeuse après utilisation ?

Videz le bac et retirez les débris du carter. Utilisez un jet d'eau modéré sous le châssis (moteur éteint) et séchez-la. Ne nettoyez pas avec un nettoyeur haute pression.

Quand affûter ou remplacer la lame ?

Affûtez la lame une fois par saison ou si la coupe devient irrégulière. Remplacez-la si elle est fissurée ou trop usée. Débranchez la bougie avant toute intervention.

Le moteur ne démarre pas, que faire ?

Vérifiez d'abord le niveau d'essence et d'huile. Assurez-vous que le contact est en position 'ON' et que la barre de sécurité est actionnée. Nettoyez la bougie et le filtre à air si nécessaire.

Puis-je utiliser la tondeuse sans bac de ramassage ?

Oui, vous pouvez utiliser le bouchon mulching (fourni) pour broyer l'herbe et la laisser au sol. Sinon, l'éjection arrière est possible sans bac.

Quelle est la capacité du réservoir de carburant ?

Le réservoir contient 0,7 litre d'essence sans plomb. Ne faites jamais le plein moteur en marche.

Comment stocker la tondeuse en hiver ?

Vidangez l'essence et l'huile, nettoyez-la soigneusement. Rangez-la dans un endroit sec et couvert. Retirez la bougie et versez une cuillère d'huile dans le cylindre avant de remettre la bougie.

Où trouver des pièces détachées ?

Les pièces détachées (lames, filtres, bougies, courroies) sont disponibles chez les revendeurs SABO agréés ou en ligne. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI 40-Spirit RS SABO

2 Explication de la plaque signaletique placée sur la machine ....2

3 Explication des pictogrammes ....2

4 Explication des symboles ....2

5 Utilisation conforme a l'emploi prévu....3

6 Prescriptions générales de sécurité relatives a la tondeuse commandée à la main (à essence)....3

Consignes générales de sécurité....3

Mesures préparatoires....3

Maniement....4

Entretien et rangement....5

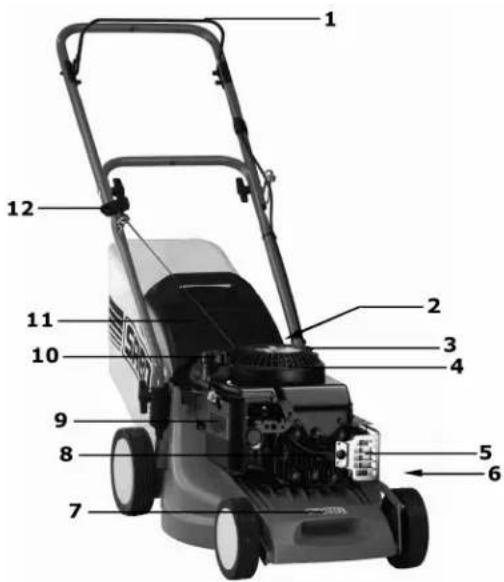

7 Description des éléments....6

8 Travaux préliminaires ....6

Dépliage de la fourche du guidon (Illustration A1 + E1 + B1)....6

Montage du câble de lancement sur le guidon (Illustration D + L1) ......6

Montez le sac de collecte et fixez-le sur la tondeuse

(Illustration Q1 + R1 + S1)....6

Réglage de la hauteur de coupe (Illustration I)....6

9 Avant la première mise en marche....6

Remplissage d'huile (Illustration Y1)....7

Remplissage de carburant 7

10 Démarrage du moteur (Illustration D + E)....7

11 Arrêt du moteur (Illustration F)....7

12 Arrêt d'urgence....7

13 Dispositif de récupération de l'herbe....7

Fonctionnement avec sac de récupération de l'herbe 7

Vidage de l'herbe du sac de récupération (Illustration L) 7

Fonctionnement sans sac de récupération de l'herbe 7

14 L'opération de tonte 7

Tonte sur des terrains en pente ....7

Contrôle du niveau d'huile....7

Contrôle de la sécurité de fonctionnement....8

Restrictions horaires....8

Conseils pour l'entretien des pelouses....8

Tonte (Illustration M) 8

Production de paillis 8

Passage en mode d'éjection arrière (Illustration U2 + S1) 8

15 Intervalles d'entretien ....8

16 Entretien et maintenance de la tondeuse....8

Nettoyage (Illustration O) 9

Stockage 9

Escamotage du guidon (Illustration A1) 9

Transport et sécurité de la tondeuse (Illustration N)....9

Maintenance de la lame 9

Affûtage et équilibrage de la lame (Illustration Q)....9

Remplacement de la lame....9

Maintenance des roues (Illustration S)....9

17 Maintenance du moteur....9

Vidange d'huile 9

Nettoyage ou remplacement du filtre à air (Illustration W)....10

Contrôle de la bougie d'allumage (Illustration Y) 10

Hibernation du moteur conforme au règlement (ou non utilisation prolongée) ..... 10

18 Causes de dérangements et élimination .... 10

19 Caractéristiques techniques....11

Moteur....11

Tondeuse....11

Niveau de puissance acoustique....11

Niveau de pression sonore....11

Vibrations 11

20 Pièces détachées originales ....11

Déclaration de conformité ....voir à la fin, après la dernière langue

1 INTRODUCTION

Chère amatrice de jardinage, cher amateur de jardinage,

Vous prendrez conscience de l'importance de vos outils de jardinage, lorsqu'à la fierté d'une pelouse bien entretenue viendra s'ajouter le plaisir du jardinage. Votre nouvelle tondeuse est un excellent choix. Elle associe la puissance d'une grande marque de tradition aux innovations des technologies modernes. Vous le ressentirez au fil du travail et vous vous réjouirez des formidables résultats.

Mais avant de débuter l'entretien de votre jardin, lisez bien ces informations importantes qui doivent impérativement être respectées.

Avant la première mise en service de la tondeuse, lisez attentivement le présent mode d'emploi afin de vous familiariser avec l'utilisation et l'entretien corrects de la machine et afin d'éviter les blessures ou les dommages sur votre tondeuse.

Utilisez la tondeuse avec prudence. Les pictogrammes apposés sur l'appareil vous indiquent les principales mesures de précaution. La signification des pictogrammes est expliquée sur cette page.

Les consignes de sécurité sont indiquées dans ce mode d'emploi par des symboles. Vous trouverez l'explication de ces symboles dans le tableau de la page suivante.

Les désignations « à gauche » et « à droite » se réfèrent toujours au côté gauche et au côté droit de l'appareil dans le sens de la marche.

Votre tondeuse fonctionnera sans problème si vous respectez précisément les instructions techniques. Nous vous informons que les dommages de la tondeuses qui sont causés par des erreurs de manipulation ne sont pas pris en charge dans l'obligation de responsabilité / de garantie.

Nous vous souhaitons un agréable entretien de votre pelouse et de votre terrain.

2 EXPLICATION DE LA PLAQUE SIGNALETIQUE PLACÉE SUR LA MACHINE

1 Désignation du modèle
2 Numéro du modèle et de série
3 Puissance nominale
4 Poids
5 Sécurité contrôlée
6 Vitesse nominale
7 Année de construction
8 Marquage CE de conformité
9 Tondeuse à main
10 Niveau de puissance acoustique garanti

3 EXPLICATION DES PICTOGRAMMES

Avant la mise en service, lire et respecter le mode d'emploi et les consignes de sécurité !

Les pièces éjectées représentent un danger lorsque le moteur est en marche – conserver les distances de sécurité / garder les personnes étrangères à l'écart de la zone dangereuse !

Faire attention aux lames acérées ! Eviter le contact avec la barre de coupe en rotation ! Pour cela, veillez à ne pas placer vos pieds ou vos mains sous le carter ! – Couper le moteur et retirer la cosse de bougie d'allumage avant les travaux de nettoyage et d'entretien.

Mise en garde contre les surfaces chaudes - ne pas toucher le moteur et le pot d'échappement. Risque de brûlure !

Les gaz d'échappement sont toxiques - Ne pas faire tourner le moteur dans des pièces closes. Risque d'intoxication !

L'essence s'enflamme facilement - Tenir à l'écart des étincelles et des flammes, ne pas fumer. Risque d'incendie!

Cet appareil ne doit pas être jeté à la poubelle; remettre l'appareil, les accessoires et l'emballage à un centre de recyclage écologique.

4 EXPLICATION DES SYMBOLES

AVERTISSEMENT

Lire soigneusement et respecter les instructions de service et les consignes de sécurité générales. Conserver le mode d'emploi en vue d'une consultation future.

Le respect des conditions d'utilisation, de maintenance et d'entretien fait également partie d'une utilisation conforme aux prescriptions.

MISE EN GARDE

Tenir des tiers éloignés de la zone de danger !

Le contact avec la lame en rotation peut provoquer de graves blessures. Des projections d'objets peuvent provoquer de graves blessures.

Ne jamais tondre tandis que des personnes, en particulier des enfants ou des animaux, se trouvent à proximité.

MISE EN GARDE

L'essence est facilement enflammable et très explosive.

De l'essence ou de l'huile écoulée sur le moteur chaud est facilement enflammable.

Un incendie et une explosion peuvent provoquer de graves blessures et de lourds dommages matériels.

Pendant que le moteur est en marche ou que la machine est à chaud, il ne faut pas ouvrir le bouchon du réservoir, ni refaire le plein d'essence.

Lorsque le moteur est en marche, le niveau d'huile doit toujours être vissé à fond.

MISE EN GARDE

L'essence est facilement inflammable et très explosive.

Un incendie et une explosion peuvent provoquer de graves blessures et de lourds dommages matériels.

Il est interdit de fumer en faisant le plein et de remplir le réservoir d'essence à proximité d'un feu direct.

MISE EN GARDE

Attention aux lames tranchantes ! Le contact avec la lame en rotation peut provoquer de graves blessures aux pieds.

Ne démarrez le moteur que lorsque vous êtes debout derrière la tondeuse.

Veillez à ne pas mettre les pieds sous le carter.

	MISE EN GARDEAttention aux lames tranchantes ! Le contact avec la lame en rotation peut provoquer de graves blessures aux mains et aux pieds.Lorsque le moteur/la lame est en marche, l'espace de sécurité donné par la longueur du bras de conduite doit être respecté.Veillez à ne pas mettre les mains et les pieds sous le carter.
	AVERTISSEMENTLes objets projetés peuvent entraîner des blessures graves.Avant de tondre, retirer de la pelouse, en particulier sur les surfaces couvertes de feuilles, toutes les pierres, branches, fils, jouets et autres objets étrangers.Ne jamais utiliser l'appareil avec des dispositifs de protection endommagés ou absents.Des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes.Avant la première mise en service, contrôler la fixation de la vis de lame, puis contrôler avant chaque tonte la bonne fixation, l'usure et la présence éventuelle de dommages sur la barre de lame. Faire remplacer une lame usée ou endommagée par un atelier spécialisé autorisé. Faites resserrer la vis de lame par un atelier spécialisé.Avant de démarrer le moteur, vérifier si les outils sont retirés.
	PRUDENCEL'échappement et le moteur atteignent des températures très élevées pendant le fonctionnement. Risque de brûlure !Avant des travaux d'entretien et de nettoyage, laissez refroidir la machine pendant au moins 15 minutes.Ne jamais utiliser la machine avec des grilles de protection d'échappement endommagées ou manquantes.
	ATTENTIONSi la cosse de la bougie d'allumage n'est pas retirée lors de travaux sur l'appareil, cela pourrait faire démarrer le moteur et causer de graves blessures.Avant de réaliser des travaux d'entretien et de réparation, arrêter le moteur, retirer la cosse de la bougie d'allumage et la clé de contact s'il y en a une. Ne jamais retirer la cosse de la bougie si le moteur est en marche. Danger : décharge électrique !Consulter le mode d'emploi pour les consignes de nettoyage et d'entretien correspondantes.Un entretien insuffisant de votre appareil entraîne des défauts de sécurité.
	MISE EN GARDELe contact avec la lame en rotation peut provoquer de graves blessures aux mains et aux pieds. Des projections d'objets peuvent également provoquer de graves blessures.Eteignez le moteur et attendez que l'outil de coupe s'arrête:- si la tondeuse doit être soulevée ou inclinée, p. ex. pour le transport;- si la tondeuse circule hors du gazon sur des sentiers ou des rues;- si la machine reste sans surveillance pendant une courte durée;- avant que la hauteur de coupe ne soit réglée;- avant que le sac de récupération de l'herbe ne soit enlevé;- avant que le bouchon pour la production de paillis ne soit enlevé;- avant de refaire le plein.
	PRUDENCELe contact avec les bords tranchants de la lame peut entraîner des blessures.Pour les travaux d'entretien et de nettoyage, portez toujours des gants de protection.

5 UTILISATION CONFORME A L'EMPLOI PREVU

• L'appareil est uniquement conçu pour tondre les surfaces d'herbe et les pelouses dans le cadre de l'entretien du jardin et du terrain ("Utilisation conforme aux prescriptions"). Toute autre utilisation est considérée comme non conforme ; le fabricant n'endosse aucune responsabilité pour les dommages qui en résultent ; l'utilisateur est seul responsable du risque. Le respect des conditions d'utilisation, de maintenance et d'entretien fait également partie d'une utilisation conforme aux prescriptions.
• En cas d'utilisation dans des terrains, parcs ou structures sportives publics ou sur des routes et exploitations agricoles et forestières, une prudence particulière est de mise.
• En particulier, la tondeuse ne doit pas être utilisée pour déborder des buissons, haies ou arbustes, pour couper des plates souples ou des plantes sur des toits ou dans des balconnières, pour aspirer et / ou souffler sur les trottoirs.
• L'utilisation de tout appareil supplémentaire ou ajouté non validé par le fabricant n'est pas autorisée. En cas d'utilisation d'un tel appareil supplémentaire ou ajouté, la conformité CE et la garantie sont annulées. Les modifications arbitraires sur cette tondeuse excluent la responsabilité du fabricant pour les dommages qui en résulteraient.

6 PRESCRIPTIONS GÉNÉRALES DE SÉCURITÉ RELATIVES A LA TONDEUSE COMMANDÉE A LA MAIN (À ESSENCE)

Consignes générales de sécurité

Pour votre protection et pour la garantie du fonctionnement, lire soigneusement le mode d'emploi. Familiarisez-vous avec les éléments de commande et l'emploi correct de la machine. Conserver le mode d'emploi en vue d'une consultation future.

• N'oubliez pas que le conducteur de la machine ou l'utilisateur est responsable des accidents impliquant des tiers ou leur propriété.
• Ce mode d'emploi fait partie de la machine et doit être remis à l'acheteur de l'appareil en cas de revente.
• N'autorisez jamais les enfants et les personnes de moins de 16 ans ainsi que les personnes qui ne connaissent pas le mode d'emploi, à utiliser la machine. Des dispositions locales définissent éventuellement l'âge minimum de l'utilisateur.
• Expiquez à chaque personne supposée travailler avec l'appareil les dangers possibles et comment éviter les accidents. Cet appareil ne doit être utilisé, entretenu et réparé que par des personnes familiarisées avec le mode d'emploi et connaissant les dangers.
• Cet appareil ne convient pas à une utilisation par des personnes (dont des enfants) présentant des capacités physiques, sensorielles ou mentales diminuées ou manquant d'expérience et/ou de savoir-faire, à moins qu'elles ne soient sous la surveillance d'une personne responsable de leur sécurité et que celle-ci leur fournisse les instructions nécessaires sur la façon d'utiliser l'appareil. La personne exerçant la surveillance doivent décider en premier lieu si la personne présentant des déficiencies physiques, sensorielles ou mentale est en mesure de faire cette activité.

Ne jamais tondre pendant que des personnes, en particulier des enfants ou des animaux, sont à proximité.

- Conservez votre machine en toute sécurité ! Toujours conserver les appareil non utilisés dans une pièce fermée, sèche et hors de la portée des enfants.

Mesures préparatoires

- Lorsque vous tondez, portez toujours des chaussures solides et fermées ou de sécurité ainsi qu'un pantalon. Evitez de porter des vêtements larges ou avec des cordons ou des ceintures pendants. Ne tondez pas pieds-nus ou en sandales. Portez des lunettes de sécurité afin de vous protéger les yeux.

- Des bruits élevés peuvent causer des troubles auditifs. Porter des oreillères.

Avant et pendant l'utilisation de la tondeuse, contrôlez entièrement le terrain sur lequel l'appareil est utilisé et retirez toutes les pierres, branches, fils, jouets et autres objets étrangers susceptibles d'être agrippés et projetés.

Si vous utilisez également une tondeuse autonome pour l'entretien de la pelouse, respectez les consignes de sécurité suivantes concernant la surface de travail de la tondeuse autonome :

• Toujours vérifier la plage du câble de limitation avant tout travail sur ces surfaces (tondre, scarifier, etc.).
• Si les câbles sont posés dans la terre, ils doivent être contrôlés. Aucun câble ne doit être visible. Faire particulièrement attention au chargeur.
• Si les câbles de limitation sont posés à l'extérieur, ils doivent se dérouler de manière tendue directement sur le support et ne pas "traîner" dans l'herbe. Les câbles doivent être suffisamment fixés à l'aide des câbles de limitation, voir le mode d'emploi à ce propos.
• Les clous de limitation ne doivent pas dépasser, autrement ils doivent être à nouveau enfoncés.

- Eliminer les restes de câbles qui traînent avant de tondre. Les cas décrits ci-dessus constituent un danger que le câble soit accroché par l'outil et s'enroule. Cela peut entraîner des blessures graves.

- Des branches basses ou des obstacles similaires peuvent blesser l'opérateur et interférer avec le fonctionnement de l'unité de coupe. Avant de tondre, identifier les obstacles possibles tels que des branches basses et couper ou retirer ces obstacles.

MISE EN GARDE

• L'essence est facilement inflammable et très explosive. Un incendie et une explosion peuvent provoquer de graves blessures et de lourds dommages matériels.
• Ne conserver l'essence que dans un récipient homologué et tenir hors de la portée des enfants.
• Ne jamais remplir les récipients dans un véhicule ou sur un camion ou une remorque à revêtement plastique. Toujours placer les récipients au sol à l'écart du véhicule avant de faire le plein.
• Ne faites le plein qu'à l'extérieur et que lorsque le moteur est froid. Il est interdit de fumer en faisant le plein et de remplir le réservoir d'essence à proximité d'un feu direct.
• Pour les appareils fonctionnant à l'essence, qui se trouvent sur une plate-forme de chargement ou sur une remorque, ne faites pas le plein à la pompe mais au moyen d'un jerrican d'essence portatif.
• Faites le plein d'essence avant de démarrer le moteur
• N'ouvrez pas le bouchon du réservoir et ne refaites pas le plein d'essence quand le moteur est en marche ou quand il est encore chaud.
• Si de l'essence a débordé, n'essayez pas de démarrer le moteur mais enlevez la machine de l'endroit souillé par l'essence, et essuyez le moteur pour éliminer l'essence qui a débordé. N'essayez pas de mettre le moteur en marche avant que les vapeurs d'essence ne se soient évaporées.
• Pour des raisons de sécurité, refermez soigneusement le réservoir d'essence et le bidon d'essence.

• En cas d'endommagement, remplacez le réservoir d'essence et le bouchon du réservoir.

• Avant l'utilisation, procédez toujours à un contrôle visuel pour vérifier l'état d'usure ou d'endommagement des outils de coupe, des vis de fixation et de l'unité de coupe tout entière. Pour éviter un défaut d'équilibrage, il faut remplacer les couteaux usés ou endommagés, ainsi que les vis de fixation.

• Contrôler l'état des pictogrammes avant chaque utilisation. Les pictogrammes usés ou endommagés doivent être remplacés.

Maniement

• L'appareil ne doit pas être exploité dans une zone explosive.
• Ne faites pas marcher le moteur à essence dans des endroits fermés où il pourrait y avoir une concentration de gaz d'échappement dangereux. Danger d'intoxication.
• Il est recommandé aux personnes portant un stimulateur cardiaque de ne pas toucher les parties du moteur sous tension quand il est en marche.
• Attention ! Ne pas faire fonctionner l'appareil devant des orifices d'aspiration de ventilations de pièces.
• N'utilisez pas la tondeuse par mauvais temps en cas de danger de foudre.
• Ne jamais retirer la cosse de la bougie si le moteur est en marche. Danger : décharge électrique !
• Ne pas écouter la radio ou de la musique avec des écouteurs pendant l'utilisation de la tondeuse. L'utilisation et l'entretien de la machine en toute sécurité exigent une attention totale.

• Ne tondez que de jour ou qu'avec un éclairage suffisant. Conduisez la machine au pas.

• Adaptez la vitesse de marche à la personne et à l'environnement. Augmentez lentement la vitesse jusqu'à ce que vous atteigniez la vitesse appropriée.

• Faire preuve de prudence à l'approche d'angles morts, d'arbustes, d'arbres ou de tout autre objet limitant le champ de vision.
• Tenez vous éloigné des marches, tombes et talus. L'appareil peut caboter subitement lorsqu'une roue se trouve au-dessus du rebord d'un rocher, d'une tombe ou lorsqu'un rebord s'affaisse brusquement.
• Faites attention lorsque vous tondez sous des équipements de jeux pour enfants (par exemple des balançaires). La machine pourrait passer dans une zone non sécurisée. Un risque de blessures existe.
• N'utilisez pas l'appareil si vous êtes malade, fatigué ou si vous vous trouvez sous l'influence d'alcool, de médicament ou de drogue.
• L'utilisation de cette machine sur de l'herbe humide doit être, de préférence, évitée en raison du risque de glissement.
• Vérifiez la position de la tondeuse sur les surfaces en pente. Tondez transversalement par rapport à la pente, jamais en montant ou en descendant. Soyez particulièrement prudent lorsque vous tournez la tondeuse sur une pente.
• Ne pas tondre sur des pentes trop raides ! La tonte sur pente comporte généralement des dangers. Votre tondeuse est si performante qu'elle peut tondre sur des pentes avec une inclinaison jusqu'à 25°. Pour des raisons de sécurité, nous vous recommandons toutefois urgemment de ne pas épuiser ce potentiel théorique. Veillez toujours à une stabilité sûre. Généralement, les tondeuses manuelles ne doivent pas être utilisées sur des pentes de plus de 15°. Vous risquez de perdre la stabilité.
• Soyez particulièrement prudent lorsque vous changez le sens de marche et lorsque vous tirez la machine vers vous.
• Evitez de faire des mouvements de marche arrière avec la machine, vous risquez de trébucher. Evitez de vous tenir anormalement. Veillez à avoir une position debout sûre et à toujours garder l'équilibre.
• Respectez l'espace de sécurité donné par la longueur du bras de conduite.
• Pour éviter que l'appareil ne glisse pendant le transport, toujours le fixer au dispositif de fixation prévu (poignée de transport, carter, extrémités de longerons ou longeron transversal de la partie inférieure du guide). Ne pas fixer l'appareil par son clapet anti-projections!
• Avant de lever ou transporter la machine, contrôler son poids (voir données techniques). Le levage de poids élevés peut provoquer des risques pour la santé des utilisateurs.
• Ne soulevez ou ne portez jamais une machine lorsque le moteur est en marche.
• N'utilisez jamais la machine avec des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes. Des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes

Les dispositifs de sécurité sont :

– Etrier de commande de sécurité (1)

En cas de danger, relâcher l'étrier de commande pour le frein du moteur : Le moteur et la barre de coupe doivent s'immobiliser en trois secondes. Le fonctionnement de l'étrier de commande de sécurité ne doit en aucun cas être mis hors service. Veiller au bon fonctionnement de l'étrier de commande de sécurité. Si tel n'est pas le cas, il est impératif de le faire réparer par un atelier spécialisé agréé.

Les dispositifs de protection sont :

- Carter, sac de récupération de l'herbe, clapet d'éjection (11), déflecteur Ces dispositifs de protection protègent des blessures liées à des projections d'objets. La tondeuse ne doit pas être utilisée avec un carter endommagé ou sans sac de récupération de l'herbe et/ou déflecteur fixé de façon réglementaire ou clapet d'éjection placé sur le carter.

• Carter. Ce dispositif de protection prévient les blessures liées au contact avec la barre de coupe en rotation. La machine ne doit pas être utilisée avec un carter endommagé. Pour cela, veillez à ne pas placer vos pieds ou vos mains sous le carter.
• Capots des entraînements de courroies, capots-moteur (4) Ces dispositifs de protection préviennent les blessures dues aux pièces en mouvement. La machine ne doit pas être utilisée avec des capots endommagés ou mal fixés.

- Grille de protection d'échappement ( 5)

Le moteur/l'échappement est très chaud. La grille de protection protège des brûlures.

Ne jamais utiliser la machine sans grille de protection d'échappement.

Les dispositifs de protection ne doivent pas être modifiés.

• Ne pas modifier le réglage de base du moteur et ne pas monter en régime.
• Pendant la procédure de démarrage de l'entraînement, ne pas lancer la machine.

Lors de la mise en marche, veillez à ne pas avoir les pieds à proximité des outils de coupe.

Lors du démarrage ou de l'allumage du moteur, la machine ne doit pas être mise sur l'arête mais doit être placée par l'abaissement de la barre de guidage, si nécessaire, dans une position en biais de sorte que l'outil de coupe soit orienté dans le sens opposé à l'utilisateur, mais toutefois que dans la mesure absolument nécessaire. Avant de replacer l'appareil au sol, les deux mains doivent être positionnées sur la partie supérieure de la barre. Pour les appareils avec évacuation latérale, ne démarrez pas le moteur si vous vous trouvez devant le canal d'évacuation.

Ne mettez jamais les mains ou les pieds à proximité ou en dessous des pièces en rotation. Veillez à ne pas mettre les mains et les pieds sous le carter. Tenez vous toujours éloigné de l'ouverture d'éjection.

Arrêter le moteur, retirer la cosse de la bougie, s'assurer que toutes les pièces mobiles sont à l'arrêt complet et que la clé de contact a été enlevée s'il y en a une :

• lorsque l'appareil n'est plus utilisé ;
• avant de contrôler l'appareil, de le nettoyer ou d'effectuer des travaux sur celui-ci ;
• avant de résoudre les blocages ou d'éliminer les colmatages dans le canal d'évacuation ;
• lorsqu'un corps étranger a été touché ;

• lorsque l'appareil commence à vibrer de manière inhabituelle.

• Si un corps étranger a été trouvé et en cas de blocage de la machine, p. ex. lorsque vous avez roulé sur un objet, faites vérifier par un revendeur si des pièces de la machine ont été endommagées ou tordues. Confiez également toujours toutes les éventuelles réparations nécessaires à un atelier agréé.

• Si la machine commence à vibrer inhabituellement fortement ou à émettre des bruits inhabituels, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé. Des vibrations importantes sur vos mains peuvent entraîner des troubles pour la santé. Si vous constatez des vibrations importantes, adressez-vous immédiatement à un atelier autorisé.

Arrêtez le moteur, assurez-vous que toutes les pièces en mouvement sont complètement à l'arrêt et que, le cas échéant, la clé de contact est retirée :

• lorsque vous voulez soulever ou incliner la tondeuse, p. ex. pour le transport;
• lorsque vous transportez la machine d'une zone à une autre;
• lors de passages hors du gazon;
• lorsque vous vous éloignez de la tondeuse pour un court instant;
• lorsque vous souhaitez régler la hauteur de coupe;
• avant que le sac de récupération de l'herbe ne soit enlevé;
• avant que le bouchon pour la production de paillis ne soit enlevé;
• avant de refaire le plein.

- Si le moteur possède un robinet d'arrêt de l'essence, celui-ci doit être fermé après avoir tondu le gazon.

Entretien et rangement

• Un entretien insuffisant de votre appareil entraîne des défauts de sécurité.
• Veillez à ce que tous les raccords vissés soient bien serrés et à ce que la machine soit dans un état de fonctionnement sûr.

Il n'est autorisé d'ouvrir le clapet d'éjection, d'enlever le sac de récupération ou le bouchon pour la production de paillis que lorsque le moteur est arrêté.

Ne rangez jamais la machine avec de l'essence dans le réservoir à l'intérieur d'un bâtiment où les vapeurs d'essence risquent d'entrer en contact avec une flamme directe ou avec des étincelles, risquant ainsi de s'enflammer.

L'échappement et le moteur atteignent des températures très élevées pendant le fonctionnement.

Avant d'effectuer des travaux de maintenance et de nettoyage, laissez refroidir la machine pendant au moins 15 minutes.

• Afin d'éviter tout risque d'incendie, veiller à ce qu'il n'y ait pas d'herbe, de feuilles ou d'huile qui s'échappe (graisse) dans le moteur, le pot d'échappement et le réservoir de carburant.
  Durant le positionnement sur le côté, veiller à ce qu'il n'y ait pas d'huile ou d'essence qui s'échappe. Risque d'incendie !
  Laisser refroidir le moteur avant de ranger l'appareil dans un espace clos.
  Ne pas entreposer l'appareil à proximité de flammes à l'air libre ou de sources de feu comme par ex. les chauffe-eau ou les radiateurs.

Avant chaque tonte, vérifiez l'usure ou la perte de fonction du dispositif de récupération d'herbe.

Avant chaque tonte, vérifiez l'état et l'assise de la lame. La vis de fixation de lame doit toujours être serrée par un atelier spécialisé. Si la vis de lame est trop ou pas assez serrée, cela peut provoquer le dommage ou le détachement du raccord de lame ou de la barre de coupe, ce qui peut entraîner de graves blessures. Remplacer obligatoirement une lame usée ou endommagée.

Le remplacement, la rectification et l'équilibrage de la lame doivent être effectués par un atelier spécialisé autorisé.

Um embrayage de lame mal monté peut provoquer le détachement de la barre de coupe, ce qui peut entraîner de graves blessures.

Une lame aiguisée de manière incorrecte et non équilibrée peut provoquer de fortes vibrations et endommager la tondeuse à gazon.

• Veiller à la bonne fixation de la cosse de la bougie d'allumage ! Le toucher n'est dangereux que si la cosse de la bougie n'est pas installée de manière réglementaire.

- Pour des raisons de sécurité, remplacez les pièces usées ou endommagées.

Portez systématiquement des gants de protection lors des travaux de maintenance et de nettoyage.

N'effectuer les travaux d'entretien et de nettoyage qu'avec le moteur coupé et la cosse de la bougie d'allumage retirée sur une surface plane. Un entretien régulier est indispensable pour la sécurité et la conservation de la capacité de fonctionnement.

• Ne jamais retirer la cosse de la bougie si le moteur est en marche ! Danger : décharge électrique.

- Si le réservoir doit être vidé, cela doit être effectué en plein air et lorsque le moteur est à froid. Veillez à ce que du carburant ne soit pas répandu.

Pour des raisons liées à la prestation de garantie et à la sécurité, seules des pièces originales doivent être utilisées.

Des pièces de rechange non équivalentes peuvent endommager la machine et représenter un risque pour votre sécurité.

7 DESCRIPTION DES ELEMENTS

1 Étrier de commande de sécurité pour le frein moteur
2 Poignée pour réglage de la hauteur de coupe (poignée de manutention arrière) avec bouton-poussoir
3 Tubulure de remplissage d'huile avec jauge
4 Couvercle du moteur
5 Grille de protection du tuyau d'échappement
6 Indication de la hauteur de coupe
7 Poignée de manutention avant
8 Bougie d'allumage
9 Filtre à air
10 Bouchon du réservoir
11 Clapet d'éjection des poussières
12 Poignée du câble de lancement

8 TRAVAUX PRELIMINAIRES

Pour le montage de la tondeuse, les pièces suivantes se trouvent dans l'emballage :

• Tondeuse avec guidon prémonté
• Sac de récupération, châssis du sac, déflecteur

• Sac d'outil contenant:

• Mode d'emploi avec Déclaration de conformité

• Conditions de garantie et Carte de garantie
• Diverses pièces de fixation.

Si une de ces pièces venait à manquer, veuillez vous adresser à votre distributeur spécialisé.

Dépliage de la fourche du guidon (Illustration A1 + E1 + B1)

• Dépliez vers le haut le guidon replié en forme de Z A1.
• Lorsque les parties inférieure et supérieure du guidonse trouvent sur un même plan, serrez fermement les écrous papillon à la main E1.
• Faites pivoter vers l'arrière les extrémités de la partie inférieure du guidon avec les adaptations en matière plastique dentées jusqu'à ce que celles ci s'engrènent dans l'évidement également denté du carter de la tondeuse B1. Il est ainsi possible d'ajuster le guidon à trois hauteurs différentes.
• Serrez fermement les deux écrous papillon latéraux à la main B1.
• Insérez le câble Bowden à gauche dans la gaine. Ainsi, on évite un pincement du câble Bowden, lors du basculement du guidon E1.
• Fixez le câble Bowden à l'aide des attaches de câbles, à l'extérieur du sac d'outils, sur la partie inférieure du guidon.

ATTENTION

Pour le réglage de la hauteur de la barre, il est possible que le fait de desserrer les écrous à oreilles B1 afin de fixer la partie inférieure de la barre au carter (ne les desserrer que jusqu'à ce que la barre puisse être déplacée librement) et de dégager les réajustements dentés en plastique de l'évidement sur le carter fasse renverser involontalement la barre. De plus, des points d'écrasement peuvent se former entre la partie inférieure de la barre et le carter. Un risque de blessures existe !

Montage du câble de lancement sur le guidon (Illustration D + L1)

Pour pouvoir accrocher le câble de lancement, il faut d'abord rabattre l'étrier de commande de sécurité (1) dans la partie supérieure du guidon (2).
- Retirez lentement le câble de lancement (3) et accrochez-le en décrivant un cercle dans le support de la poignée du câble de lancement (4).

Montez le sac de collecte et fixez-le sur la tondeuse (Illustration Q1 + R1 + S1)

• Pressez les étriers de retenue latéraux (2) du déflecteur (1) sur le châssis du sac de récupération Q1.
• Depuis le bas, accrochez l'étrier (3) de la barre transversale dans le déflecteur.
• Ensuite, pressez les étriers de retenue inférieurs (4) sur la barre transversale du châssis du sac de récupération.
• Placez le châssis du sac de récupération avec l'étrier devant dans le tissu de récupération. Alignez les coutures supérieures du tissu de récupération avec l'étrier.
• Poussez les profilés de maintien du tissu de récupération sur les tiges du châssis-support du sac de récupération de l'herbe R1.
• Ouvrez le clapet d'éjection de l'herbe vers le haut.
• Relevez le sac de récupération sur l'étrier de transport, placez le déflecteur (1) de l'ouverture du sac de récupération dans l'ouverture d'éjection et suspendez-le par ses deux crochets latéraux en haut du carter de la tondeuse S1.
• Refermez le clapet d'éjection de l'herbe du sac de récupération.

Réglage de la hauteur de coupe (Illustration I)

Consigne de sécurité !

Explication des symboles, voir tableau page 3

La hauteur de coupe se règle derrière le moteur.

• Appuyez sur le bouton-poussoir gris avec le pouce ; sur la poignée, réglez la tondeuse en le levant ou en l'abaissant dans la position souhaitée.
• Lorsque vous relâchez le bouton-poussoir, le levier s'enclenche à la hauteur de coupe souhaitée.
• Le repère à gauche du carter indique la hauteur de coupe réglée.

IMPORTANT

La tonte à la hauteur de coupe la plus basse devrait uniquement se faire sur des pelouses planes et régulières !

Tenir compte que les réglages de hauteurs de coupe inférieurs doivent uniquement être utilisés lorsque les conditions sont optimales. Si la hauteur de coupe est choisie trop basse, la pelouse risque d'être endommagée et même détruite dans certains cas.

Hormis la hauteur de coupe, la vitesse de marche influence également le résultat de la coupe et la récupération de l'herbe coupée. Adapter la hauteur de coupe et la vitesse à la hauteur de la pelouse devant être tondue.

9 AVANT LA PREMIERE MISE EN MARCHE

Conisgne de sécurité !

Explication des symboles, voir tableau page 3

Contrôler le serrage de tous les vissages et de la cosse de la bougie d'allumage.

Resserrer les vis le cas échéant ! En particulier, contrôler la fixation de la barre de coupe (voir à ce propos le chapitre « Entretien de la barre de coupe »).

La vis de fixation de lame doit toujours être serrée par un atelier spécialisé. Si la vis de lame est trop ou pas assez serrée, cela peut provoquer le dommage ou le détachement du raccord de lame ou de la barre de coupe, ce qui peut entraîner de graves blessures.

Avant la première mise en service, contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable. Si l'étrier de commande est relâché, le moteur et la barre de coupe doivent s'arrêter en l'espace de trois secondes. Si ce n'est pas le cas, se rendre à l'atelier spécialisé autorisé le plus proche.

Veiller à ce que tous les dispositifs de protection soient correctement fixés et non endommagés !

Remplissage d'huile (Illustration Y1)

Consigne de sécurité !

Explication des symboles, voir tableau page 3

IMPORTANT

Risque de dégâts matériels ! La machine est livrée sans huile. Ajouter de l'huile avant de mettre le moteur en marche.

Avant la première mise en marche, verser de l'huile à moteurs (quantité et qualité, voir caractéristiques techniques) dans le réservoir correspondant avec un entonnoir après avoir dévissé la jauge.

• Arrêter la tondeuse sur un terrain plat.
• Remplir lentement d'huile par la tubulure de remplissage. Ne pas surcharger.
• Vérifier le niveau d'huile.

Retirer la jauge d'huile graduée. Nettoyer la jauge avec un chiffon propre, la réintroduire dans la tubulure et la revisser. Ensuite, retirer à nouveau la jauge graduée et lire le niveau d'huile. Le niveau d'huile devrait se situer entre les repères « ADD » et « FULL ». Ajouter de l'huile si nécessaire. Le niveau d'huile doit se trouver pas au-delà du repère « FULL ». Remettre la jauge en place et la revisser.

- Une fois le réservoir rempli pour la première fois, retirer le panneau « NO OIL » (Pas d'huile) sur le dessus du moteur.

Remplissage de carburant

Consigne de sécurité !

Explication des symboles, voir tableau page 3

Pour le remplissage du réservoir, n'utiliser qu'un carburant standard écologique, sans plomb et non usagé.
Un carburant contenant au plus 10 % d'éthanol est admissible.
- Dévissez le bouchon du réservoir.
- Versez le carburant avec un entonnoir; ne dépassez pas l'extrémité inférieure du tube de remplissage.
- Remettez le bouchon en place et revissez-le.

10 DEMARRAGE DU MOTEUR (Illustration D + E)

Consigne de sécurité

Explication des symboles, voir tableau page 3

Ne démarrer le moteur qu'en étant placé derrière la tondeuse.

Dans tous les cas, placer la tondeuse sur une surface plane, non recouverte d'herbe haute (une herbe trop haute enraye le démarrage de la barre de coupe et rend le processus de démarrage difficile). Lors du démarrage ou de l'allumage du moteur, la machine ne doit pas être mise sur l'arête mais doit être placée par l'abaissement de la barre de guidage, si nécessaire, dans une position en biais de sorte que l'outil de coupe soit orienté dans le sens opposé à l'utilisateur, mais toutefois que dans la mesure absolument nécessaire. Avant de replacer l'appareil au sol, les deux mains doivent se trouver sur la partie supérieure de la barre.

• Appuyez sur l'étrier de commande de sécurité (1) se trouvant sur la partie supérieure de la barre (2) et maintenez-le dans cette position D.
• Tirez lentement sur le cordon du démarreur (3) jusqu'à ce qu'une résistance se fasse sentir puis tirez avec force sur celui-ci E - le moteur démarre, laissez le cordon retourner lentement dans sa position initiale.

Le moteur fonctionne automatiquement à son rendement maximal optimal, ce qui est indispensable pour un bon résultat de coupe (vitesse du moteur = vitesse de la lame).

ATTENTION

Saisir fermement la poignée du démarreur durant la mise en marche. Sinon, la poignée pourrait glisser de la main. Risque de blessures !

IMPORTANT

Le moteur ne fonctionne que si l'étrier de commande de sécurité est poussé sur la partie supérieure du guidon. Lorsque l'étrier de commande est relâché, celui-ci est rabattu dans sa position initiale par la force de ressort, le frein moteur est actionné et, en l'espace de trois secondes, le moteur et la barre de coupe sont arrêtés.

11 ARRÊT DU MOTEUR (Illustration F)

- Relâcher l'étrier de sécurité.

12 ARRET D'URGENCE

Désenclencher l'étrier de commande de sécurité.

• La lame s'arrête.
• Le moteur s'arrête.

ATTENTION

Avant chaque utilisation de la tondeuse, contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable :

- Si l'étrier de commande de sécurité est relâché, le moteur et la barre de coupe doivent s'arrêter en l'espace de trois secondes.

Si ce n'est pas le cas, se rendre à l'atelier spécialisé autorisé le plus proche.

Consigne de sécurité !

Explication des symboles, voir tableau page 3

Fonctionnement avec sac de récupération de l'herbe

Pendant la tonte, veillez à vider le sac de récupération de l'herbe à temps. Seul un sac perméable à l'air permet une récupération parfaite de l'herbe coupée.

IMPORTANT

Ne nettoyez pas le sac de récupération à l'eau chaude!

IMPORTANT

Veillez à ce que le déflecteur (1) S1 ne soit pas déformé pendant la manipulation.

Vidage de l'herbe du sac de récupération (Illustration L)

• Arrêtez le moteur.
• Relevez le clapet d'éjection de l'herbe.
• Suspendez le sac de récupération plein sur l'étrier de transport de la tondeuse; le clapet d'éjection se ferme automatiquement.
• Videz le sac en le tenant par l'étrier de transport et par le fond du sac en le secouant afin de faire tomber toute l'herbe.

Fonctionnement sans sac de récupération de l'herbe

MISE EN GARDE

Si la tondeuse est utilisée sans le sac de récupération de l'herbe, le clapet d'éjection doit toujours être fermé (rabattu vers le bas) sur le carter.

14 L'OPERATION DE TONTE

Consigne de sécurité !

Explication des symboles, voir tableau page 3

Tonte sur des terrains en pente

ATTENTION

La tondeuse peut être conduite sur des talus et des pentes avec une inclinaison jusqu'à 25°. Toute autre pente peut entraîner des dommages du moteur.

Pour des raisons de sécurité, nous vous recommandons toutefois urgemment de ne pas épuiser ce potentiel théorique. Veillez toujours à une stabilité sûre.

Généralement, les tondeuses manuelles ne doivent pas être utilisées sur des pentes de plus de 15°. Vous risquez de perdre la stabilité.

Contrôle du niveau d'huile

Avant de tondre, contrôler à chaque fois le niveau d'huile Y1. Ne jamais faire tourner le moteur avec trop ou trop peu d'huile. Des dommages irréparables pourraient se produire.

Contrôle de la sécurité de fonctionnement

Avant chaque utilisation de la tondeuse, contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable. Si l'étrier de commande est relâché, le moteur et la barre de coupe doivent s'arrêter en l'espace de trois secondes. Si ce n'est pas le cas, se rendre à l'atelier spécialisé autorisé le plus proche. Veiller à ce que tous les dispositifs de protection soient correctement fixés et non endommagés !

Pour éviter une mise en danger, vérifiez l'état et l'assise de la lame avant chaque tonte. La vis de fixation de lame doit toujours être serrée par un atelier spécialisé. Si la vis de lame est trop ou pas assez serrée, cela peut provoquer le dommage ou le détachement du raccord de lame ou de la barre de coupe, ce qui peut entraîner de graves blessures. Remplacer obligatoirement une lame usée ou endommagée. (Voir à ce propos le chapitre « Entretien de la barre de coupe »). Vérifier toutes les 10 heures de fonctionnement la position et l'usure du ventilateur, de l'embrayage de la lame et du carter du ventilateur. En outre, contrôler la bonne assise des vis et des écrous et resserrer éventuellement !

Veiller à la bonne fixation de la cosse de la bougie d'allumage ! Le toucher n'est dangereux que si la cosse de la bougie n'est pas installée de manière réglementaire. Ne jamais retirer la cosse de la bougie si le moteur est en marche ! Danger : décharge électrique.

Si la tondeuse est bloquée, par ex. à cause du heurt d'un obstacle, charger un atelier spécialisé habilité de vérifier si des pièces de la tondeuse ont été endommagées ou déformées. Toujours faire réaliser les réparations éventuellement nécessaires par un atelier spécialisé habilité.

Si la machine commence à vibrer inhabituellement fortement ou à émettre des bruits inhabituels, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé.

Restrictions horaires

L'utilisation de tondeuses est parfois soumise à certaines restrictions horaires variant d'un pays à l'autre (pour ne pas déranger le voisinage). Veuillez vous informer avant la mise en service de la tondeuse auprès des autorités compétentes.

Conseils pour l'entretien des pelouses

Tonte (Illustration M)

AVERTISSEMENT

Avant de tondre, retirez tous les corps étrangers (pierres, bois, branches, etc.) de la pelouse ; faites toutefois attention à ce que d'autres objets ne traînent pas lorsque vous tondez.

Sur demande, vous recevrez des instructions concernant l'entretien de votre pelouse auprès de votre revendeur. Vous trouverez également des informations et des conseils sur la tonte sur le site Internet du fabricant.

Production de paillis

Votre tondeuse peut être équipée d'un kit de paillage. Le jeu de transformation correspondant en système de paillage est disponible dans le commerce spécialisé (pour le n° de commande du jeu de transformation, voir les pièces et accessoires d'origine). Le kit de paillage comporte également des conseils et des informations concernant le paillage. Vous trouverez également des informations et des conseils sur le paillage sur le site Internet du fabricant.

AVERTISSEMENT

Faites toujours effectuer la transformation de la tondeuse en système de paillage par un atelier spécialisé autorisé. Un embrayage de lame mal monté ou une vis trop ou pas assez serrée peut provoquer le détachement des barres de coupe, ce qui peut entraîner de graves blessures.

Si l'herbe est cependant trop haute pour le paillage, quelques petites manipulations suffisent pour transformer la tondeuse de paillage en vue de la tonte avec sac de récupération d'herbe.

Passage en mode d'éjection arrière (Illustration U2 + S1)

• Couper le contact
• Soulever le clapet d'éjection
• Retirer le bouchon mulch du canal U2.
• Suspendre le bac de ramassage au support prévu à cet effet au niveau du châssis de la tondeuse S1.

Le démontage du système de couteau à paillis n'est pas nécessaire ! Dans des conditions de tonte particulièrement difficiles (par ex. de l'herbe mouillée), il est possible que la capacité de remplissage du bac soit réduite.

Afin de pouvoir utiliser de nouveau la tondeuse pour des paillis, il est nécessaire de remonter le bouchon mulch. Retirer le bac de collecte, insérer le bouchon mulch dans le canal d'évacuation et fermer le clapet d'évacuation.

15 INTERVALLES D'ENTRETIEN

ATTENTION

Eviter les dommages ! Sous des conditions extrêmes ou inhabituelles, des intervalles d'entretien plus courts que ceux indiqués sont éventuellement nécessaires. Si vous constatez des défauts, adressez-vous à un atelier autorisé.

Effectuer les entretiens de routine de la machine conformément aux intervalles d'entretien suivants.

En plus de ceux indiqués dans ce mode d'emploi, respecter les intervalles d'entretien suivants.

Avant la première mise en service

• Contrôler le niveau d'huile Y1.
• Contrôler le serrage de tous les vissages.
• Contrôler la vis de lame et la faire éventuellement resserrer par un atelier spécialisé.
• Contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable.
• Contrôler si tous les dispositifs de protection sont correctement fixés et non endommagés.

Avant chaque utilisation

• Contrôler la pelouse et retirer tous les corps étrangers.
• Contrôler la zone du câble de limitation (si une tondeuse autonome est également utilisée pour l'entretien de la pelouse).
• Contrôler le niveau d'huile Y1.
• Contrôler l'état et le serrage de la lame et faire éventuellement resserrer la vis de lame par un atelier spécialisé.
• Contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable.
• Contrôler si tous les dispositifs de protection sont correctement fixés et non endommagés.
• Contrôler l'usure ou la perte de fonction du dispositif de récupération d'herbe.

Toutes les 10 heures de fonctionnement

• Contrôler le serrage de tous les vissages.
• Vérifier la position et l'usure du ventilateur, de l'embrayage de la lame et du carter du ventilateur.

Après chaque utilisation

• Nettoyer la tondeuse.
• Contrôler les dommages et l'usure sur la lame.

Temps de rodage – après les 5 premières heures de fonctionnement

• Changer l'huile de moteur Y1.

Toutes les 25 heures de fonctionnement ou tous les trois mois

• Nettoyer l'insert en papier du filtre à air W
- Nettoyer la bougie d'allumage et régler l'espace des électrodes Y.

Toutes les 50 heures de fonctionnement ou une fois par an

• Changer l'huile de moteur Y1.
- Huiler le palier des roues.

Lors de l'inspection annuelle

• Faire remplacer l'insert en papier du filtre à air W.
- Faire remplacer la bougie d'allumage Y.

16 ENTRETIEN ET MAINTENANCE DE LA TONDEUSE

Un entretien régulier est la meilleure garantie pour une longue durée de vie et un fonctionnement irréprochable ! Un entretien insuffisant de votre appareil entraîne des défauts de sécurité !

Utilisez exclusivement des pièces de rechange originales, elles seules vous garantissent sécurité et qualité.

Consigne de sécurité ! Explication des symboles, voir tableau page 3

Nettoyage (Illustration O)

IMPORTANT

Pour les travaux de nettoyage et d'entretien coucher la tondeuse sur la gauche (dans le sens de fonctionnement) pour éviter toute difficulté de démarrage.

ATTENTION

Veiller à ce qu'il n'y ait pas d'huile ou d'essence qui s'échappe lors du soulèvement de la tondeuse ou de son positionnement sur le côté. Risque d'incendie !

Enlevez les saletés et les restes d'herbe immédiatement après la tonte. Nettoyez-la avec une brosse ou un chiffon.

Evitez de faire tourner la lame, car de l'huile moteur pourrait être pompée dans le carburateur ou le filtre à air et des difficultés risquent de survenir au démarrage.

IMPORTANT

Ne jamais nettoyer la zone d'entraînement, les pièces moteurs (ainsi que le système d'allumage, carburateur, etc.) les joints et carburateur au moyen d'un jet d'eau haute pression ou normal. Il en résulterait des dommages ou des réparations onéreuses.

Stockage

Rangez la machine dans un endroit fermé et sec après l'avoir nettoyée et non accessible aux enfants. Laissez le moteur se refroidir avant de ranger la machine dans un endroit fermé.

Escamotage du guidon (Illustration A1)

• Afin de gagner de la place pour le stockage et pour le transport, desserrer les quatre écrous à oreilles jusqu'à ce qu'il soit possible de replier la barre de guidage en forme de Z sur le moteur sans résistance A1.
  Les réajustements dentés en plastique situés à l'extrémité de la barre inférieure doivent être dégagés de l'évidement sur le carter.

- Lors de cette opération, ne pas plier ou ne pas écraser le câble Bowden.

ATTENTION

Lors du rabattage de la barre à des fins de transport ou de stockage, il est possible que le fait de desserrer les écrous à oreilles et de dégager les réajustements dentés en plastique de l'évidement sur le carter fasse renverser involontairement la barre. De plus, des points d'écrasement peuvent se former entre la partie inférieure, supérieure de la barre et le carter. Un risque de blessures existe !

Transport et sécurité de la tondeuse (Illustration N)

• Si vous devez porter l'appareil, ne saisissez pas le clapet d'éjection! Saisissez la poignée à l'avant et à l'arrière N.
• Transportez l'appareil debout.
• Stationnez le moyen de transport sur un sol plat pour que l'appareil ne glisse pas avant d'être sécurisé.
• Décrochez le sac de récupération et sécurisez-le séparément pour le transport.
• Fixez en toute sécurité l'appareil avec les moyens de fixation de la charge autorisés (p. ex. sangles avec élément de serrage) sur ou dans le véhicule. Les sangles sont des bandes constituées de fibres synthétiques. Chaque sangle d'amarrage est marquée. L'étiquette contient des indications importantes.
• Dans le cas de chargements pouvant rouler, l'amarrage direct avec quatre sangles est recommandé. Sécurisez les roues de l'appareil de telle sorte qu'il ne puisse pas bouger durant le trajet.

ATTENTION

Ne serrez pas les sangles à fond. Une fixation trop forte de la tondeuse risque de l'endommager.

Maintenance de la lame

Une lame acérée garantit une coupe optimale. Avant chaque tonte, vérifiez l'état et l'assise de la lame. La vis de fixation de lame doit toujours être serrée par un atelier spécialisé. Si la vis de lame est trop ou pas assez serrée, cela peut provoquer le dommage ou le détachement du raccord de lame ou de la barre de coupe, ce qui peut entraîner de graves blessures. Remplacer obligatoirement une lame usée ou endommagée.

Affûtage et équilibrage de la lame (Illustration Q)

MISE EN GARDE

Confiez toujours l'affûtage et l'équilibrage de la lame à un atelier spécialisé autorisé Une lame mal affûtée et non équilibrée peut occasionner de fortes vibrations et endommager la tondeuse à gazon.

Le fil des lames ne doit être aiguisé que jusqu'à ce que le repère (1) sur la lame (bague) (voir illustration Q) ait été atteint. Tenez compte de l'angle d'affûtage de 30°. Votre atelier spécialisé peut contrôler cette valeur (limite d'usure) pour vous!

AVERTISSEMENT

Une lame dont la limite d'usure (marquage) est dépassée peut se rompre et être éjectée, ce qui risque de provoquer de graves blessures.

Remplacement de la lame

AVERTISSEMENT

Faites changer la barre de coupe par un atelier spécialisé autorisé. Un embrayage de lame mal monté ou une vis trop ou pas assez serrée peut provoquer le détachement de la barre de coupe, ce qui peut entraîner de graves blessures.

• En cas de remplacement, n'utiliser que des barres de coupe d'origine. Des pièces de rechange non équivalentes peuvent endommager la machine et représenter un risque pour votre sécurité.
• Les outils de coupe de rechange doivent être pourvus durablement du nom et / ou du logo d'entreprise du fabricant ou du fournisseur ainsi que du numéro de pièce.

Maintenance des roues (Illustration S)

Huiler une fois par an ou toutes les 50 heures de service les roulements des roues.

– Retirer les chapeaux des roues.
- Desserrer l'écrou hexagonal à l'aide d'une clé à douille et retirer les roues.
- Une fois que les paliers ont été huilés, pousser les roues et les bloquer de façon à ce qu'elles puissent encore légèrement tourner, mais sans jeu.

17 MAINTENANCE DU MOTEUR

Consigne de sécurité ! Explication des symboles, voir tableau page 3

MISE EN GARDE

Risque de blessures ! Les gaz d'échappement du moteur contiennent du monoxyde de carbone et peuvent causer des maladies graves, voire mortelles. Ne pas faire fonctionner un moteur dans un local fermé, tel qu'un garage, même avec les portes ou les fenêtres ouvertes. Pousser la machine à l'extérieur avant de mettre le moteur en marche.

IMPORTANT

Pour effectuer des travaux de nettoyage et d'entretien, ne couchez le moteur et/ou la tondeuse que sur le côté gauche (dans le sens de marche), sinon des problèmes risquent de se produire au démarrage.

ATTENTION

Veiller à ce qu'il n'y ait pas d'huile ou d'essence qui s'échappe lors du soulèvement de la tondeuse ou de son positionnement sur le côté. Risque d'incendie !

L'exécution des travaux de maintenance et d'entretien imposés sont la condition qui permettra au moteur de fonctionner durablement et sans dysfonctionnement ainsi que la condition de base pour les droits de garantie.

Toujours maintenir le moteur propre à l'extérieur ; la zone du pot d'échappement et des cylindres ne doit notamment jamais comporter de corps étrangers (par ex. restes de pelouse). Lorsque la tondeuse fonctionne, le pot d'échappement et le moteur atteignent de très hautes températures. Les corps étrangers combustibles tels que les feuilles, la pelouse etc. peuvent s'enflammer.

Un refroidissement irréprochable n'est également garanti que lorsque les ailettes du cylindre sont propres en permanence.

IMPORTANT

Ne jamais nettoyer le moteur avec un nettoyeur haute pression ou un jet d'eau normal. Il en résulterait des dommages ou des réparations onéreuses.

Vidange d'huile

REMARQUE

Pour des raisons environnementales, le changement d'huile doit être réalisé par un atelier spécialisé.

La première vidange d'huile sur un moteur neuf doit être effectuée après environ 5 heures de fonctionnement. La vidange peut, par la suite, avoir lieu toutes les 50 heures de fonctionnement et au moins une fois par an.

– Echangez l'huile tant que le moteur est chaud.
- Avant que le moteur ou l'appareil soit basculé pour vider l'huile, videz le réservoir de carburant et laissez toumer le moteur jusqu'à ce qu'il s'arrête par manque de carburant.
- Arrêtez le moteur et enlevez la cosse de la bougie d'allumage.

FR

• Pour effectuer la vidange, retirez la jauge de niveau d'huile de la tubulure de remplissage et couchez la tondeuse sur le côté afin que l'huile usagée puisse s'écouler dans un récipient prévu à cet effet.
  Ne pas éliminer l'huile dans des égouts, ni la répandre sur le sol, mais s'en débarrasser selon les règlements locaux en vigueur.
• Redressez la tondeuse et versez de l'huile de qualité (quantité et qualité, voir caractéristiques techniques). Revissez la jauge de niveau d'huile et contrôlez le niveau d'huile (cf. également chapitre Remplissage d'huile, voir illustration Y1!

Nettoyage ou remplacement du filtre à air (Illustration W)

IMPORTANT

Ne démarrez jamais ou ne faites jamais tourner le moteur si le filtre à air est enlevé.

• Desserrer la vis sur le couvercle du filtre à air et ouvrir le couvercle vers le bas.
• Retirer précautionneusement la cartouche filtrante (1) et la débarrasser de la poussière qui y adhère en la cognant légèrement sur une surface lisse ou la remplacer si elle est très encrassée.
• Ne jamais huiler la cartouche filtrante, ni la nettoyer à l'air comprimé. Les cartouches filtrantes très encrassées ou huileuses doivent être remplacées.
• Après avoir nettoyé la cartouche et l'avoir remise dans son carter ou après l'avoir remplacée, refermer soigneusement le couvercle.

Si la tondeuse doit fonctionner dans des conditions difficiles (fort dégagement de poussière), la cartouche doit être nettoyée après chaque tonte; dans les autres cas, elle doit être nettoyée tous les 3 mois ou toutes les 25 heures de fonctionnement.

(Réf. de commande de la cartouche du filtre, voir pièces de rechange et accessoires d'origine)

Contrôle de la bougie d'allumage (Illustration Y)

Pour contrôler l'usure de la bougie, retirez la cosse, puis dévissez la bougie. Si de fortes traces d'usure apparaissent sur l'électrode, remplacez absolument la bougie d'allumage (réf. de cde, voir pièces de rechange et accessoires d'origine). Sinon, nettoyez-la avec une brosse métallique et assurez-vous que l'écartement des électrodes est de 0,7 mm. Revissez à la main la bougie d'allumage sur le moteur (faites attention à la bague d'étanchéité) puis serrez-la avec une clé à douille. Remettez la cosse de la bougie en place. Remplacer la bougie d'allumage tous les ans.

Hibernation du moteur conforme au règlement (ou non utilisation prolongée)

• Videz le réservoir d'essence ou laissez tourner le moteur jusqu'à ce qu'il s'arrête à défaut de carburant.
• Arrêtez le moteur et enlevez la cosse de la bougie d'allumage.
• Retirez l'huile pendant que le moteur est encore chaud. Faites le plein d'huile neuve (quantité et qualité, voir caractéristiques techniques).
• Enlevez l'herbe et les résidus de tonte sur le cylindre et les ailettes de refroidissement sous le capot de protection du moteur et autour du silencieux.
• Rangez la machine dans un endroit fermé et sec après l'avoir nettoyée et non accessible aux enfants.

18 CAUSES DE DERANGEMENTS ET ELIMINATION

Dérangements	Causes possibles	Remède
Le moteur ne démarre pas	Etrier de commande non rabattu.	Presser l'étrier de commande sur la partie supérieure du guidon D.
	Réservoir de carburant vide.	Remplir le réservoir avec du carburant propre et frais.
	La cosse de la bougie d'allumage est lâche.	Engagez par pression la cosse de bougie ou faites contrôler par un atelier autorisé.
	La bougie est défectueuse ou encrassée, les électrodes sont "grillées".	Nettoyez ou remplacez la bougie, réglez l'écartement des électrodes à 0,7 mm Y.
	Alimentation excédentaire du moteur en essence (bougie mouillée).	Faites contrôler par un atelier autorisé.
	Le filtre à air est encrassé.	Nettoyez ou remplacez la cartouche filtrante à air W.

Le moteur perd en puissance	Le filtre à air est encrassé.	Nettoyez ou remplacez la cartouche filtrante à air W.
	Il y a de la suie sur la bougie.	Faites contrôler par un atelier autorisé.
Le moteur tourne de manière irrégulière	Le filtre à air est encrassé.	Nettoyez ou remplacez la cartouche filtrante à air W.
	Il y a de la suie sur la bougie.	Faites contrôler par un atelier autorisé.
	Faites contrôler par un atelier autorisé.
Fortes vibrations	Faites contrôler par un atelier autorisé.
La coupe est irrégulière, le gazon jaunit	La lame est émoussée. Faites aiguiser et équilibrer par un atelier autorisé Q.
	La hauteur de coupe est trop basse.	Réglez une hauteur de coupe plus importante I.
	Le régime du moteur est insuffisant.	Faites contrôler par un atelier autorisé.
	Tonte trop rapide Adapter la vitesse de tonte.
	Chevauchement des passages de coupe insuffisant.	De l'herbe trop haute peut nécessiter plusieurs passages de tonte.
	Brins du gazon entremêlés, gazon non meuble.	Des améliorations sensibles peuvent être obtenues grâce à l'emploi d'un scarificateur.
Le dispositif d'éjection de l'herbe est bouché	Le régime du moteur est insuffisant.	Faites contrôler par un atelier autorisé.
	La hauteur de coupe est trop basse par rapport à la hauteur de l'herbe devant être tondue.	Réglez une hauteur de coupe plus importante I.
	Tonte trop rapide Adapter la vitesse de tonte.
	Herbe mouillée. Attendre que l'herbe sèche.
Le paillis est de mauvaise qualité: paquets, résidus de coupe excessifs, coupe irrégulière	La lame est émoussée. Faites aiguiser et équilibrer par un atelier autorisé.
	Règle de coupe non suivie (couper au maxi. 1/3 de la hauteur de l'herbe) ; la hauteur de l'herbe à couper doit être de moins de 10 cm)	Réglez une hauteur de coupe plus importante I. Mettre la tondeuse en mode d'éjection arrière U2 + S1 et commencer par tondre l'herbe à la hauteur de coupe la plus élevée.
	Vitesse de déplacement trop rapide.	Adapter la vitesse de déplacement.
	Amas d'herbe sous le carter.	Réglez une hauteur de coupe plus importante I.
	Chevauchement des passages de coupe insuffisant.	De l'herbe trop haute peut nécessiter plusieurs passages de tonte.
	Herbe mouillée. Réglez une hauteur de coupe plus importante I. Attendre que l'herbe sèche.

En cas de pannes ou de défauts qui ne sont pas mentionnés ici, veuillez vous adresser à l'atelier autorisé le plus proche.
Vous ne devriez faire exécuter les réparations exigeant des connaissances spécialisées que par un personnel qualifié. Votre atelier autorisé vous viendra volontiers en aide si vous ne voulez pas procéder vous-même aux travaux de maintenance décrits dans ce mode d'emploi.

19 CARACTÉRISTIQUES TECHNIQUES

Moteur

Moteur B&S moteur à 4 temps, 650 Quantum
Cylindrée	1903
Tours par minute 2800 min	-1
Puissance des appareils 2,4 kW
Ecartement des électrodes 0,7 mm
Carburant	Carburantavec au max. 10 % d'éthanol
Contenance du reservoir env. 1,5 litre
Huile lubrifiante SAE 30, SAE 20W50, SAE 15W40ou une huile de marque équiv
Débit d'huile 0,6 litre

Tondeuse

Carter Plastique résistant aux chocs (PP)
Largeur de coupe 400 mm
Hauteurs de coupe Centrale, 25, 32, 40, 50, 60, 75 mm
Poignée réglable en hauteur triple
Contenu du sac de récupération	44 litres
Poids	25 kg
Longueur	1360 mm
Largeur	455 mm
Hauteur	1010 mm
Roues avant / arrière	150 mm / 180 mm
Logement avant	Roulement à billes conique
Logement arrière	Roulement à billes conique

Niveau de puissance acoustique

Niveau de puissance acoustique assuré ;mesuré selon 2000/14/CE

L_wa = 96 dB(A)

Niveau de pression sonore

Niveau de pression sonore d'émission au poste d'opérateur; mesuré selon EN ISO 5395-2	L_pA = 84 dB(A)
Incertitudes de mesure ; selon ISO 4871	3 dB

Vibrations

Vibrations sur la poignée ; mesurées selon EN ISO5395-2	a_mw = 5 m/s^2
Incertitudes de mesure ; selon EN12096	2,5 m/s^2

20 PIÈCES DÉTACHÉES ORIGINALES

Huile à moteur	SA24208
Bougie d'allumage	SA16815
Cartouche de filtre à air	SA26547
Kit pour transformation de la tondeuse pour l'épandage	SA575

cm

standard, sans plomb,

1 Introduction....2

Fax [phone]

[e-mail]
