40-Spirit RS - Cortadora de césped SABO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped de empuje
Marca	SABO
Modelo	40-Spirit RS
Ancho de corte	40 cm
Altura de corte	Ajustable de 25 a 75 mm
Tipo de motor	Motor de gasolina 4 tiempos
Cilindrada del motor	125 cm³
Potencia del motor	2,5 kW (3,4 ch)
Capacidad del depósito	0,7 litro
Tipo de combustible	Gasolina sin plomo
Capacidad del saco recolector	50 litros
Sistema de corte	Cuchilla rotativa de acero
Mulching	Sí (tapón mulching incluido)
Eyección	Trasera o mulching
Manillar	Ergonómico plegable
Ruedas	4 ruedas con rodamientos de bolas
Diámetro de las ruedas delanteras	18 cm
Diámetro de las ruedas traseras	20 cm
Peso	25 kg
Dimensiones (L × An × Al)	135 × 50 × 100 cm
Nivel de ruido	85 dB(A)
Seguridad	Barra de contacto hombre muerto
Mantenimiento	Limpieza después del uso, cambio de aceite anual
Piezas de repuesto disponibles	Sí (cuchillas, filtros, bujías)

Preguntas frecuentes - 40-Spirit RS SABO

¿Cómo arrancar el cortacésped SABO 40-Spirit RS?

Asegúrese de que el depósito tenga gasolina y que el aceite del motor esté al nivel. Active el encendido, tire de la manija del arrancador mientras mantiene presionada la barra de seguridad. Si el motor está frío, use el cebador.

¿Qué tipo de aceite usar?

Use un aceite de motor 4 tiempos de calidad SAE 30 (o SAE 10W-30 en clima frío). Verifique el nivel con la varilla antes de cada uso.

¿Cómo ajustar la altura de corte?

La altura se ajusta con la palanca central, con 6 posiciones de 25 a 75 mm. Detenga el motor antes del ajuste.

¿Cómo limpiar el cortacésped después del uso?

Vacíe el saco y retire los residuos del cárter. Use un chorro de agua moderado debajo del chasis (motor apagado) y séquelo. No lo limpie con un limpiador de alta presión.

¿Cuándo afilar o reemplazar la cuchilla?

Afilar la cuchilla una vez por temporada o si el corte se vuelve irregular. Reemplácela si está agrietada o demasiado gastada. Desconecte la bujía antes de cualquier intervención.

El motor no arranca, ¿qué hacer?

Verifique primero el nivel de gasolina y aceite. Asegúrese de que el encendido esté en posición 'ON' y que la barra de seguridad esté accionada. Limpie la bujía y el filtro de aire si es necesario.

¿Puedo usar el cortacésped sin el saco recolector?

Sí, puede usar el tapón mulching (incluido) para triturar la hierba y dejarla en el suelo. De lo contrario, la eyección trasera es posible sin el saco.

¿Cuál es la capacidad del depósito de combustible?

El depósito contiene 0,7 litros de gasolina sin plomo. Nunca llene el tanque con el motor en marcha.

¿Cómo almacenar el cortacésped en invierno?

Drene la gasolina y el aceite, límpielo cuidadosamente. Guárdelo en un lugar seco y cubierto. Retire la bujía y vierta una cucharada de aceite en el cilindro antes de volver a colocar la bujía.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (cuchillas, filtros, bujías, correas) están disponibles en los distribuidores autorizados de SABO o en línea. Use siempre piezas originales.

MANUAL DE USUARIO 40-Spirit RS SABO

13 DISPOSITIF DE RÉCUPÉRATION DE L'HERBE

2 Explicación de la placa de características instalada en la máquina ...... 2

3 Explicación de los pictogramas ....2

4 Explicación de los símbolos....2

5 Uso conforme a su destino ....3

6 Normas generales de seguridad para el cortacésped de cuchillas curvas guiada a mono (gasolina)....3

Advertencias generales sobre la seguridad....3

Mantenimiento y almacenamiento 5

7 Descripción de los componentes....5

8 Trabajos preliminares....6

Levantar el larguero de guía (Ilustración A1 + E1 + B1)....6

Montaje del arrancador de larguero (Ilustración D + L1)....6

Hay que ensamblar el saco colector y colgarlo en el cortacésped (Ilustración Q1 + R1 + S1)....6

Regulación de la altura de corte (Ilustración I)....6

9 Antes del primer uso....6

Llenado de aceite (Ilustración Y1)....6

Llenado de combustible 6

10 Arranque del motor (Ilustración D + E)....6

11 Apagado del motor (Ilustración F)....7

12 Parada de emergencia....7

13 Dispositivo colector de hierba....7

Funcionamiento con la bolsa colectora de césped....7

Vaciado de la bolsa colectora (Ilustración L) 7

Funcionamiento sin bolsa colectora....7

14 Siega 7

Siega en laderas....7

Control del nivel de aceite 7

Verificación de la seguridad de funcionamiento ....7

Restricción de horarios....7

Indicaciones para el cuidado del césped 7

Siega (Ilustración M)....7

Mullido 7

Modificación para expulsión trasera (Ilustración U2 + S1) 8

15 Intervalos de mantenimiento....8

16 Cuidado y mantenimiento del cortacésped....8

Limpieza (Ilustración O) 8

Cómo guardar el aparato 8

Plegado del larguero de guía (Ilustración A1)....8

Transporte y aseguramiento del aparato (Ilustración N) 8

Mantenimiento de la cuchilla 8

Afilado posterior y equilibrado de la cuchilla (Ilustración Q)....9

Sustitución de la cuchilla....9

Mantenimiento de las ruedas (Ilustración S)....9

17 Mantenimiento del motor....9

Cambio de aceite....9

Limpieza o recambio del filtro de aire (Ilustración W)....9

Control de la bujía (Ilustración Y) 9

Instrucciones para el periodo invernal del motor (o prolongado desuso)....9

18 Causas de averías y su eliminación....9

19 Datos técnicos....10

Motor 10

Cortacésped 10

Nivel de potencia acústica....10

Nivel de la presión acústica....10

Vibraciones....10

20 Recambios originales y accesorios....10

Declaración de conformidad ...... véase el final del documento, tras el último idioma

ES

1 INTRODUCCIÓN

Estimados amigos de la jardinería,

cuando a la diversión por la jadinería se le suma el orgullo de tener un jardín bien cuidado, sólo entonces podrá apreciar su utensilios de jardinería. Con su nuevo cortacésped ha realizado una buena elección. Aúna la potencia de una gran marca con una larga tradición con la alta tecnología moderna e innovadora. Esto podrá percibirlo al trabajar con el cortacésped y se sentirá orgullo cuando pueda apreciar el fantástico resultado.

No obstante, antes de empezar con el cuidado del césped, aquí le presentamos información importante que deberá tener en cuenta.

Antes de poner en servicio el cortacésped por primera vez, lea con atención el manual de servicio para familiarizarse con el correcto manejo y mantenimiento de la máquina y para evitar lesiones o daños en su cortacésped.

Emplee el cortacésped con cuidado. Los pictogramas mostrados en el aparato le indican las medidas de precaución más importantes. El significado de los pictogramas se explica en esta página.

Las instrucciones de seguridad de este manual de instrucciones están marcadas con símbolos. La explicación de los símbolos se encuentra en la tabla en la siguiente página.

Las designaciones izquierda o derecha se refieren siempre al lado derecho o izquierdo del aparato visto en dirección de la marcha.

Si observa detalladamente las instrucciones técnicas, su cortacésped funcionará correctamente. Le indicamos que los daños en el cortacésped provocados por errores de manejo no están incluidos en la obligación de garantía.

Disfrute del cuidado de su jardín o parcela.

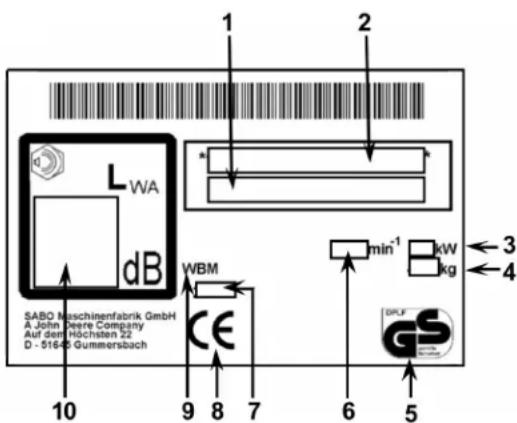

2 EXPLICACIÓN DE LA PLACA DE CARACTERÍSTICAS INSTALADA EN LA MÁQUINA

1 Denominación de tipo
2 Número de serie y modelo
3 Potencia nominal
4 Peso
5 Seguridad controlada
6 Velocidad nominal del motor
7 Año de construcción
8 Marca de conformidad CE
9 Cortacésped manual
10 Nivel garantizado de potencia acústica

3 EXPLICACIÓN DE LOS PICTOGRAMAS

¡Lea y observe el manual de instrucciones y las indicaciones de seguridad antes de la puesta en servicio!

Peligro de piezas sueltas con el motor en marcha - Respetar la distancia de seguridad /¡Mantener alejados a terceros de la zona peligrosa!

¡Tenga cuidado con las cuchillas afiladas! ¡Evite el contacto con la barra portacuchilla giratoria! ¡Evite colocar las manos y los pies bajo la carcasa! - Antes de realizar las tareas de limpieza y mantenimiento, desconecte el motor y el capuchón de la bujía.

Precaución, superficies calientes - No toque ni el motor ni el escape. ¡Peligro de quemaduras!

Los gases de escape son tóxicos - No ponga el motor en marcha en lugares cerrados. ¡Peligro de intoxicación!

La gasolina es muy inflamable - Evite acercarse a chispas o llamas, no fumar. ¡Peligro de incendio!

Este aparato no puede echarse a la basura doméstica. El aparato, los accesorios y el envase tienen que entregarse para que sean reciclados de un modo ecológico.

4 EXPLICACIÓN DE LOS SÍMBOLOS

	ADVERTENCIALea el manual de instrucciones y las indicaciones generales de seguridad con detenimiento y respételos. Guarde el manual de instrucciones para posteriores consultas.El uso previsto del producto incluye también el cumplimiento de las condiciones de funcionamiento, mantenimiento y cuidado según las instrucciones del fabricante.
	AVISO¡Mantener alejados del área de peligro a terceros!El contacto con la cuchilla rotativa puede causar graves lesiones.Los objetos lanzados alto al aire pueden causar graves lesiones.No siegue jamás mientras que personas, especialmente niños, o animales se encuentren cerca.
	AVISOLa gasolina se inflama fácilmente y es altamente explosiva.La gasolina y el aceite que se derraman sobre el motor caliente se inflaman fácilmente.El fuego y las explosiones pueden causar graves lesiones y daños materiales.Mientras que esté marchando el motor o la máquina esté caliente no está permitido abrir la tapa del depósito ni repostar gasolina.Al estar el motor en marcha, la varilla indicadora del nivel de aceite tiene que estar siempre bien enroscada.
	AVISOLa gasolina se inflama fácilmente y es altamente explosiva.El fuego y las explosiones pueden causar graves lesiones y daños materiales.Al echar gasolina está prohibido fumar y el fuego abierto.
	AVISO¡Precaución con las cuchillas afiladas! El contacto con la cuchillas rotativa puede causar lesiones graves en los pies.Arrancar el motor sólo estando detrás del cortacésped.Ponga cuidado en no meter los pies por debajo de la carcasa.
	AVISO¡Precaución con las cuchillas afiladas! El contacto con las cuchillas rotativas puede causar graves lesiones en las manos y en los pies.Con el motor/la cuchilla en marcha se tiene que observar la distancia de seguridad dada por el largo del larguero de guía.Ponga cuidado en no meter las manos ni los pies por debajo de la carcasa.

ADVERTENCIA

Los objetos arrojados al aire pueden provocar graves lesiones.

Antes de cortar el césped, retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños, sobre todo en las superficies cubiertas por hojas.

No utilice nunca el aparato si carece de los dispositivos de protección o estos están dañados.

Los dispositivos de protección o de seguridad ausentes o dañados ponen en peligro su seguridad y la seguridad de otras personas.

Antes de la primera puesta en servicio, compruebe la fijación del tornillo de la cuchilla; a continuación controle la sujeción, el desgaste o los daños en la barra portacuchilla. Las cuchillas desgastadas o dañadas deberán ser reemplazadas por un taller competente autorizado. El apriete del tornillo de la cuchilla deberá ser efectuado también por un taller competente autorizado.

Antes de arrancar el motor, compruebe si se han retirado las herramientas.

PRECAUCIÓN

En funcionamiento, el tubo de escape y el motor alcanzan altísimas temperaturas. ¡Peligro de quemaduras!

Antes de efectuar trabajos de mantenimiento y limpieza, dejar que la máquina se enfríe 15 minutos como mínimo

No usar el aparato jamás si está dañada o falta la rejilla protectora del tubo de escape.

CUIDADO

Si se realizan trabajos en el aparato sin haber extraído el capuchón de la bujía, el motor se podría poner en marcha y provocar lesiones graves. Antes de realizar trabajos de mantenimiento o reparación parar el motor, extraer el capuchón de la bujía y, dado el caso, la llave de contacto. Nunca deberá extraer el capuchón de la bujía mientras el motor permanezca en marcha. Peligro: ¡choque eléctrico!

Si desea leer las indicaciones de limpieza o mantenimiento, puede consultar el manual de instrucciones.

El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.

AVISO

El contacto con la cuchilla rotativa puede causar graves lesiones en las manos y en los pies. Los objetos lanzados hacia arriba pueden originar graves lesiones.

Apague el motor y espere hasta que se haya detenido la cuchilla rotativa:

- si debe levantarse o darse vuelta el cortacésped, p. ej., para transportarlo;

- al moverse fuera del césped en caminos o carreteras;

- si la máquina queda desatendida durante corto tiempo;

- antes de que se ajuste el alto de corte;

- antes de quitarse el saco de la hierba;

- antes de quitar el tapón de mullido;

El contacto con los bordes afilados de la cuchilla puede causar lesiones. Hay que llevar siempre guantes de protección al efectuar trabajos de mantenimiento y limpieza.

5 USO CONFORME A SU DESTINO

- El equipo está destinado exclusivamente al corte de hierba y césped en el ámbito de la jardinería y conservación del paisaje ("Uso conforme al fin previsto"). Cualquier otro uso se considera como no apropiado; en ese caso, el fabricante no se responsabiliza de los daños ocasionados; el riesgo corre a cargo del usuario exclusivamente. El uso conforme al fin previsto incluye también el cumplimiento de las condiciones de servicio, mantenimiento y conservación prescritas por el fabricante.

- En caso de uso en lugares públicos, parques, centros deportivos, calles y en explotaciones agrícolas o forestales, deberá tenerse una especial precaución.

- No está permitido utilizar el cortacésped para podar arbustos, setos o matas, para cortar plantas trepadoras o la vegetación en tejados o tiestos, para aspirar y/o soplar en caminos peatonales.

- No está permitido el uso de equipos auxiliares no autorizados por el fabricante. En caso de uso de este tipo de equipos auxiliares, se extinguirá la conformidad CE y el derecho de garantía. Las modificaciones arbitrarias en el cortacésped eliminan la responsabilidad del fabricante frente a los daños ocasionados.

6 NORMAS GENERALES DE SEGURIDAD PARA EL CORTACÉSPED DE CUCHILLAS CURVAS GUIADA A MONO (GASOLINA)

Advertencias generales sobre la seguridad

Para su propia seguridad y para garantizar el funcionamiento adecuado del producto, debe leer el presente manual de instrucciones con detenimiento. Familiarícese con los elementos de manejo y el uso apropiado de la máquina. Guarde el manual de instrucciones para posteriores consultas.

• Tenga en cuenta que el operario de la máquina o el usuario es el responsable en caso de accidentes con otras personas o su propiedad.
• El presente manual de instrucciones es parte integrante de la máquina y en caso de una posterior venta, deberá ser entregado al comprador del producto.
• No permita nunca que niños o jóvenes menores de 16 años u otras personas que no hayan leído el manual de instrucciones usen la máquina. Las disposiciones locales pueden determinar la edad mínima del usuario.
• Explicque a toda persona que deba trabajar con el aparato posibles momentos peligrosos y cómo puede evitar posibles accidentes. El uso de la máquina y todo trabajo de mantenimiento y reparación sólo deberán ser realizados por personas que conocen la máquina y han sido debidamente informadas sobre posibles peligros.
• Este aparato no está determinado para ser usado por personas (incluidos niños) que presenten una disminución en sus facultades físicas, sensoriales o mentales o no posean la suficiente experiencia y/o conocimientos, salvo que sean vigilados por una persona responsable de su seguridad y reciban de ésta las instrucciones necesarias sobre la utilización del aparato. Esta persona debe decidir, antes del comienzo del trabajo, si la persona con las facultades físicas, sensoriales o mentales disminuidas es apta para esta tarea.

No corte nunca el césped cuando otras personas, especialmente niños, o animales estén cerca.

- ¡Guarde su máquina en un lugar seguro! Si no emplea su aparato, almacénelo en un lugar seco y cerrado, así como fuera del alcance de los niños.

Medidas preparatorias

• Para segar el césped deberá vestir siempre zapatos firmes o calzado de seguridad y pantalones largos. Evite usar ropa suelta o prendas con cordones o cinturones. No corte el césped con pies descalzos o sandalias. Use gafas de seguridad para proteger sus ojos.
• Los ruidos fuertes pueden provocar daños auditivos. Llevar protección auditiva.

Antes y durante el corte del césped, compruebe completamente el entorno en el cual se emplea el aparato y retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños que podrían ser absorbidos y lanzados.

Si también emplea un cortacésped autónomo para el cuidado de su césped, deberá respetar las siguientes indicaciones de seguridad relativas al área de trabajo del cortacésped autónomo.

• antes de iniciar los trabajos en estas superficies (cortar el césped, escarificado, etc.) deberá controlar siempre la zona del cable de limitación.
• si los cables son subterráneos, se deberán controlar y no deberá ser visible ningún cable; la zona del cargador es especialmente crítica.
• si los cables de limitación se han tendido en la superficie, deberán estar tensados al ras de la superficie y no flojos en el césped. Los cables se deberán fijar bien con suficientes puntas de limitación, véase el manual de instrucciones.
• las puntas de limitación no deben sobresalir y, si fuera necesario, se deberán hundir nuevamente.
• antes de empezar a cortar el césped, deberá retirar posibles restos de cable.

En las situaciones descritas con anterioridad existe el riesgo de que la herramienta de trabajo se enrolle en el cable, esto podría generar graves lesiones.

- Las ramas bajas y otros obstáculos similares pueden lesionar al operador o interferir con el corte de césped. Antes de cortar el césped, identificar posibles obstáculos, tales como ramas bajas, y cortarlos o eliminarlos.

AVISO

• La gasolina se inflama fácilmente y es altamente explosiva. El fuego y las explosiones pueden causar graves lesiones y daños materiales.
• Guarde la gasolina sólo en bidones autorizados para este fin y fuera del alcance de los niños.
• Los recipientes de combustible nunca deben llenarse en el interior de un vehículo, sobre un camión o en la plataforma de un remolque que tengan un revestimiento de plástico. Antes de añadirles combustible, los recipientes siempre deben colocarse sobre el suelo y alejados del vehículo.
• Llene la máquina de gasolina únicamente al aire libre y cuando el motor esté frío. Está prohibido fumar o tener llama libre al repostar gasolina.
• Los aparatos accionados por combustible, que se encuentren sobre una superficie de carga o sobre un remolque no deben ser reabastecidos desde un surtidor, sino que debe reponerse combustible con un bidón.
• La gasolina deberá rellenarse antes de arrancar el motor.
• Mientras el motor esté en marcha o la máquina esté caliente no se deberá abrir el tapón del depósito ni repostar gasolina.
• En caso de que se haya derramado gasolina, no se deberá intentar arrancar el motor. En lugar de ello se deberá retirar la máquina de la superficie ensuciada con gasolina y limpiar el combustible derramado en el motor con un paño. Se deberá evitar cualquier intento de encender el motor hasta que los vapores de la gasolina se hayan volatilizado.
• Por razones de seguridad, tendrán que cerrarse nuevamente con cuidado el depósito y el bidón de gasolina.
• En caso de daños, habrá que sustituir el depósito de gasolina y el tapón del depósito.

- Antes de utilizar el cortacésped, se tendrá que comprobar, mediante un control visual, si la herramienta cortadora, los tornillos de sujeción y toda la unidad cortadora están gastados o dañados. Con el objeto de evitar un desequilibrio se tendrán que sustituir las cuchillas gastadas o dañadas y los tornillos de sujeción.

- Comprobar el estado de los pictogramas en cada uso. Sustituir los pictogramas desgastados o deteriorados.

Manejo

• El aparato no deberá utilizarse en un entorno potencialmente explosivo.
• El motor de combustión no deberá funcionar en recintos cerrados, ya que en los mismos pueden acumularse gases de escape peligrosos. ¡Peligro de intoxicación!
• Las personas portadoras de marcapasos no deberán tocar partes del motor bajo tensión cuando éste se halle en marcha.
• ¡Atención! No emplee el aparato delante de orificios de aspiración o instalaciones de ventilación.
• No corte el césped si hace mal tiempo y existe riesgo de rayos.
• Nunca deberá extraer el capuchón de la bujía mientras el motor permanezca en marcha. Peligro: ¡choque eléctrico!
• No se deben llevar auriculares para escuchar música o la radio. El funcionamiento y el mantenimiento seguros de la máquina requieren de toda la atención del operador.
• Corte el césped sólo con luz diurna o una buena iluminación. Conduzca la máquina a velocidad de paso humano.
• Adaptar la velocidad de corte a la presencia de personas y edificios. Aumente la velocidad lentamente, hasta que haya alcanzado la velocidad de corte adecuada.
• Tenga cuidado al aproximarse a esquinas sin visibilidad, arbustos, árboles u otros objetos que puedan obstruir la visión.
• No aproximarse demasiado a terrazas, zanjas y pendientes. La máquina puede capotar de repente, si una rueda se desplaza sobre el borde de un escollo o de una zanja o si un borde cede de repente.
• Cuidado al cortar el césped debajo de juegos infantiles (p. ej. hamacas). El aparato podría volverse inseguro. Existe peligro de lesiones.
• No manejar la máquina en caso de enfermedad, cansancio o bajo la influencia de alcohol, medicamentos o drogas.

• Siempre que sea posible, debe evitarse usar el aparato estando la hierba mojada. Existe el peligro de resbalamiento.

• Tenga siempre cuidado de mantener una buena posición en las pendientes. Corte siempre en forma transversal a la pendiente y nunca cuesta arriba o cuesta abajo. Tenga un cuidado especial al cambiar el sentido de marcha en la pendiente.

• ¡No corte el césped en pendientes extremas! Cortar el césped en pendientes siempre es peligroso. Su cortacésped es tan potente que puede cortar el césped en pendientes de hasta 25°. Por motivos de seguridad, le desaconsejamos seriamente de aprovechar este potencial teórico de rendimiento. Cerciórese siempre de encontrarse una posición segura. Por lo general se desaconseja emplear cortacésped manuales en pendientes de más de 15°. Peligro de perder el equilibrio.
• Tenga un cuidado especial al invertir la marcha del aparato o al atraerlo hacia usted.
• Al realizar movimientos de retroceso con la máquina hay peligro de tropezar. Evite retroceder con la máquina. Evite una postura anormal. Procure mantener una posición segura y guarde siempre el equilibrio.
• Mantenga la distancia de seguridad establecida por la longitud del larguero de guía.
• Para evitar que la máquina se resbale al transportaría, agarre siempre la máquina por los dispositivos previstos para ello (asa de transporte, carcasa, extremos del larguero o travesaño de la parte inferior del larguero guía). ¡No agarrar por la trampilla de expulsión!
• Antes de levantar o transportar la máquina, tenga en cuenta el peso de la misma (véase datos técnicos). Levantar grandes pesos puede ocasionar problemas de salud.
• No levante ni transporte nunca una máquina con el motor en marcha.
• No utilice nunca el aparato si carece de los dispositivos de protección o de seguridad o si estos están dañados. Los dispositivos de protección o de seguridad ausentes o dañados ponen en peligro su seguridad y la seguridad de otras personas.

Dispositivos de seguridad son:

- Arco de mando de seguridad (1)

Soltar el arco de mando para el freno del motor en una situación de riesgo: el motor y la barra portacuchilla deben pararse en cuestión de tres segundos.

No está permitido retirar del servicio en ningún momento la función del arco de mando de seguridad.

Se debe observar el correcto funcionamiento del arco de mando de seguridad. Si no funciona correctamente, hacerlo reparar en un taller especializado autorizado.

Dispositivos de protección son:

- Carcasa, bolsa colectora de hierba, trampilla de expulsión (11), deflector

Estos dispositivos protegen contra las lesiones causadas por los objetos lanzados al aire.

No está permitido hacer trabajar el aparato con carcasa dañada o sin que estén sujetos reglamentariamente la bolsa colectora de hierba, el deflector o la trampilla de expulsión junto a la carcasa.

- Carcasa

Este dispositivo de seguridad protege de lesiones por contacto con la barra de corte en rotación.

La máquina no debe ponerse en funcionamiento con la carcasa dañada. Cuidar de no meter las manos ni los pies debajo de la carcasa.

- Cubiertas del accionamiento por correa, cubiertas del motor (4)

Estos dispositivos protegen contra lesiones causadas por piezas móviles.

La máquina no debe ponerse en funcionamiento con cubiertas dañadas o no correctamente fijadas.

- Rejilla protectora del tubo de escape ( 5)

El motor/tubo de escape se calienta muchísimo. La rejilla protectora protege contra quemaduras.

No use el aparato sin la rejilla protectora del tubo de escape.

No está permitido modificar los dispositivos de protección.

• No altere el ajuste básico del motor ni lo pase de rosca.
• No conectar el accionamiento, si existe, durante el proceso de arranque.

Al efectuar la puesta en marcha se deberá tener cuidado que los pies se encuentren a una distancia segura de la herramienta cortadora.

Al iniciar o arrancar el motor, la máquina no se puede inclinar en sentido vertical sino, en caso necesario, colocarla en diagonal presionando la barra guía hacia abajo de forma que la herramienta de corte se muestre hacia el lado que no esté en contacto con el usuario pero sólo a la distancia justa necesaria. Antes de que el aparato se encuentre de nuevo en el suelo, ambas manos deberán estar ubicadas en la parte superior de la barra. En los aparatos con expulsión literal, no arranque el motor si se encuentra delante del canal de expulsión.

No ponga nunca las manos o los pies cerca o debajo de partes en rotación. Tenga cuidado de que las manos y los pies no se encuentren debajo de la carcasa. Manténgase siempre alejado del orificio de expulsión.

Pare el motor, extraiga el capuchón de la bujía y cerciórese de que las piezas giratorias no estén en movimiento y, dado el caso, de que la llave de contacto se haya quitado.

• al abandonar la máquina;
• antes de controlar o limpiar la máquina o realizar trabajos en ella;
• antes de soltar los dispositivos de bloqueo o de desatascar el canal de expulsión
  – siempre que se tope con un cuerpo extraño;
• si la máquina empieza a vibrar de forma extraña.

- Si se ha cogido un cuerpo extraño y en caso de que el aparato quede bloqueado, (p. ej., al pasar por un obstáculo), es necesario dejar que el con cesionario del ramo lo examine para comprobar si se han dañado o deformado partes de la máquina. También las posibles reparaciones a llevar a cabo tienen que dejarse hacer por un taller del ramo autorizado.

- Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller profesional autorizado. Si las manos reciben demasiadas vibraciones, pueden producirse un perjuicio a la salud. Si se producen grandes vibraciones, dirijase inmediatamente a un taller competente autorizado.

Pare el motor, asegúrese que estén completamente paradas todas las piezas móviles y que se haya quitado la llave de encendido, si se tiene:

• que levantar o inclinar el cortacésped, p. ej., para transportarlo;
• al transportar la máquina a o de la superficie de cortar;
• al trasladarla fuera del césped;
• si abandona la máquina por un tiempo breve;
• si desea modificar la altura de corte;
• antes de quitarse el saco de la hierba;
• antes de quitar el tapón de mullido;
• antes de volver a echar gasolina.

- Suponiendo que el motor tenga un grifo de cierre de la gasolina, se lo cierra después de la siega.

Mantenimiento y almacenamiento

• El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.
• Asegúrese de que todas las uniones roscadas estén fuertemente apretadas y que el aparato se halle en un estado de trabajo seguro.

La apertura de la tapa de descarga y el desmontaje de la bolsa colectora de hierba o la retirada del tapón de mullido deberán efectuarse sólo estando desconectado el motor.

No guarde nunca la máquina con el depósito lleno de gasolina dentro de un recinto en el cual los vapores de gasolina puedan tener posiblemente contacto con fuego abierto o con chispas o se puedan inflamar.

En funcionamiento, el tubo de escape y el motor alcanzan altísimas temperaturas.

Antes de mantener y limpiar la máquina, deje que la máquina se enfrié, como mínimo, 15 minutos.

- Mantenga el motor, el silenciador (tubo de escape) y tanque de combustible libre de hierbas, hojas o aceite (grasa) derramada para evitar el riesgo de incendios. Al poner el aparato sobre el lado, tener cuidado de no derramar aceite o gasolina. ¡Peligro de incendio! Deje enfriar el motor antes de guardar la máquina en lugares cerrados. No almacene la máquina cerca de llamas abiertas u otras fuentes de ignición, como p.ej. calentadores o calefacciones.

Antes de iniciar el trabajo con la máquina, controle que el saco colector no esté desgastado o fuera de funcionamiento.

Recomendamos el control del estado y de la sujeción de la cuchilla antes de comenzar a cortar el césped. El tornillo de sujeción de la cuchilla deberá ser tensado siempre por un taller especializado y autorizado. Si el tornillo de sujeción de la cuchilla estuviera demasiado tensado o flojo se podrían dañar el acoplamiento de la cuchilla o la barra portacuchillas o estas se podrían soltar y generar lesiones graves. Deberá sustituir siempre las cuchillas desgastadas o deterioradas.

La sustitución, afilado o equilibrado de las cuchillas debe ser llevado a cabo por un taller especializado autorizado. Debido al montaje erróneo del acoplamiento de cuchillas puede soltarse la barra portacuchillas, lo que puede provocar graves lesiones. Una cuchilla mal afilada y no equilibrada puede provocar grandes vibraciones y dañar el cortacésped.

- ¡Controlar la sujeción segura del capuchón de la bujía! Sólo será peligroso tocar la bujía si el capuchón de la bujía no está correctamente instalado.

- Por razones de seguridad, sustituya las partes desgastadas o dañadas.

Si debe realizar trabajos de mantenimiento y de limpieza, utilice siempre guantes de protección.

Las tareas de mantenimiento y limpieza sólo pueden realizarse con el motor desconectado y el capuchón de la bujía retirado sobre una superficie plana. El mantenimiento periódico es imprescindible para la seguridad y el cumplimiento de la potencia.

• ¡Nunca deberá extraer el capuchón de la bujía mientras el motor permanezca en marcha! Peligro: choque eléctrico.
• En caso de tenerse que vaciar el depósito, hay que hacerlo al aire libre y estando el motor frío. Póngase atención en que no se derrame carburante alguno.

Por motivos de seguridad y de prestación de garantía, sólo se pueden emplear recambios originales. Los recambios no equivalentes pueden dañar la máquina y poner en peligro su seguridad.

7 DESCRIPCIÓN DE LOS COMPONENTES

1 Arco de mando de seguridad para el freno de motor
2 Dispositivo de ajuste para la altura de corte (asa posterior) con botón
3 Boca de llenado de aceite con varilla de medición
4 Cubierta del motor
5 Rejilla de protección del escape
6 Indicador de altura de corte
7 Asa delantera
8 Bujía
9 Filtro de aire

ES

10 Tapa del depósito de combustible
11 Trampilla de expulsión
12 Manija del cable de arranque

8 TRABAJOS PRELIMINARES

Para el montaje del cortacésped se encuentran en el embalaje las siguientes piezas individuales:

• Cortacésped con larguero guía premontado
• Paño colector, armazón del saco colector, cestón

• Bolsa de herramientas con el siguiente contenido:

• Manual del operador con Declaración de conformidad

• Condiciones de garantía y tarjeta de garantía
• Diversas piezas de sujeción.

En el caso improbable de que faltara alguna pieza, póngase en contacto con su concesionario.

Levantar el larguero de guía (Ilustración A1 + E1 + B1)

• Despliegue hacia arriba el larguero de guía plegado en forma de Z A1.
• Si la parte superior e inferior del larguero guía se encuentran en un plano, apriete con la mano las dos tuercas de mariposa fuertemente E1.
• Mueva hacia atrás los extremos con los adaptadores de plástico dentados en la parte inferior del larguero de guía hasta que éstos encajen igualmente en la entalladura dentada de la carcasa del cortacésped B1. De esta forma se pueden ajustar tres alturas diferentes del larguero.
• Apriete fuertemente a mano las tuercas de mariposa a ambos lados B1.
• Introduzca el cable Bowden en el lado izquierdo en la guía de cable. De ese modo se evitará aprisionar el cable al plegar el larguero de guía E1.
• Fije el cable Bowden al larguero inferior con la ayuda de las cintas sujetacables de la bolsa de herramientas.

CUIDADO

Al realizar el ajuste del larguero de guía, soltar las tuercas mariposa B1 que fijan la parte inferior del larguero a la carcasa (sólo se deberán soltar hasta tal punto que el larguero se pueda mover) y desenganchar los dispositivos de bloqueo de los orificios de plástico dentados de la carcasa, se podría generar un movimiento brusco e imprevisible del larguero. Asimismo podrían producirse zonas de aplastamiento entre la parte inferior del larguero y la carcasa. ¡Peligro de lesiones!

Montaje del arrancador de larguero (Ilustración D + L1)

• Para enganchar el cable del arrancador se tendrá que plegar antes el estribo de mando de seguridad (1) en la parte superior del larguero (2).
• Saque el cable del arrancador (3) y engánchelo en la abrazadera de la empuñadura del arrancador (4) dándole un movimiento giratorio.

Hay que ensamblar el saco colector y colgarlo en el cortacésped (Ilustración Q1 + R1 + S1)

• Presionar la grapa retén (2) lateral del cestón (1) en el armazón del saco colector Q1.
• Colgar por debajo el soporte (3) de la barra transversal en el cestón.
• Después, presionar la grapa retén inferior (4) sobre la barra transversal del armazón del saco colector.
• Primeramente incorpore en el paño colector el bastidor de la bolsa colectora con la manija. Centre las costuras superiores del paño colector en la manija.
• Presione los perfiles de retención del paño colector en las barras del armazón de la bolsa colectora en las barras del armazón del saco colector R1.
• Abra la trampilla de expulsión del cortacésped hacia arriba.
• Levante la bolsa colectora por el asa, coloque el cestón (1) por la abertura de la bolsa colectora en la abertura de expulsión y enganche con sus dos ganchos laterales en la parte superior de la carcasa del cortacésped S1.
• Baje la trampilla de expulsión sobre la bolsa colectora.

Regulación de la altura de corte (Ilustración I)

¡Advertencia sobre la seguridad!

Vea la explicación de los símbolos en el cuadro página 3

La altura de corte se ajusta detrás del motor.

• Apretar con el pulgar el pulsador gris, en el asa poner el mecanismo segador en la posición deseada levantándolo y bajándolo.
• Soltando el pulsador, la palanca encastra en la altura de corte deseada.
• La marca a la izquierda sobre la carcasa indica a la altura de corte ajustada.

IMPORTANTE

¡El corte en la altura de corte mínima debe ser llevado a cabo sólo en superficies

de césped planas y llanas!

Tenga en cuenta, que los ajustes inferiores de altura de corte se deben utilizar sólo en caso de condiciones óptimas. Si selecciona una altura de corte demasiada baja, la capa de césped puede resultar dañada o incluso, bajo determinadas condiciones, destruida.

Además de la altura de corte, también la velocidad de marcha influye en el aspecto del corte y en el resultado colector. Adaptar la altura de corte y la velocidad de marcha a la altura del césped a cortar.

9 ANTES DEL PRIMER USO

¡Advertencia sobre la seguridad!

Vea la explicación de los símbolos en el cuadro página 3

Compruebe el asiento seguro de todas las uniones atornilladas y del capuchón de la bujía. ¡Apriete los tornillos si fuera necesario! Se deberá comprobar especialmente la fijación de la barra portacuchilla (véase el capítulo "Mantenimiento de la barra portacuchilla").

El tornillo de fijación de la cuchilla deberá ser apretado siempre por un taller competente autorizado. Si el tornillo de la cuchilla está demasiado apretado o demasiado suelto, el acoplamiento de la cuchilla y la barra portacuchillas pueden sufrir daños o aflojarse, lo cual puede producir graves lesiones.

Antes de la primera puesta en servicio, deberá controlar el funcionamiento del arco de mando de seguridad para el freno del motor. Al soltar el arco de mando de seguridad, el motor y la barra portacuchilla deberán detenerse en un periodo de tres segundos. Si no fuera el caso, deberá acudir a un taller especializado y autorizado.

¡Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños!

Llenado de aceite (Ilustración Y1)

¡Advertencia sobre la seguridad!

Vea la explicación de los símbolos en el cuadro página 3

IMPORTANTE

¡Evitar daños! El motor se envía sin aceite. Se debe añadir aceite antes de poner en funcionamiento el motor.

Antes del primer arranque, destornille la sonda del nivel de aceite y coloque, con un embudo, el aceite de motor (vea la cantidad y calidad en los datos técnicos).

• Estacionar el cortacésped en una superficie nivelada.
• Rellene el aceite lentamente. No rellene en exceso.
• Verificar el nivel de aceite.

Saque la varilla de control. Limpie la varilla de control con un trapo limpio y, a continuación, introduzca a tope y ajuste fuertemente. Extraiga de nuevo la varilla de control y lea el nivel del aceite. El nivel del aceite debe estar entre las marcas "ADD" y "FULL" de la varilla de control. Añada aceite si es necesario. El nivel del aceite debe estar no por encima de la marca "FULL".

Coloque nuevamente la sonda del nivel de aceite y ajuste fuertemente.

- Después del primer llenado de aceite quite el letrero „NO OIL“ (NO ACEITE) ubicado arriba en el motor.

Llenado de combustible

¡Advertencia sobre la seguridad!

Vea la explicación de los símbolos en el cuadro página 3

• Para llenar el tanque utilice combustible estándar sin plomo, nuevo y limpio. Es aceptable combustible con hasta 10% de etanol.
• Desenrosque la tapa del depósito.
• Llene el depósito con ayuda de un embudo, como máximo hasta el borde inferior de la boca de llenado.
• Coloque la tapa del depósito y enrósquela.

10 ARRANQUE DEL MOTOR (Ilustración D + E)

¡Advertencia sobre la seguridad!

Vea la explicación de los símbolos en el cuadro página 3

Para arrancar el motor sólo puede permanecer detrás del cortacésped.

Coloque el cortacésped en una superficie plana no cubierta de hierba alta (la hierba demasiado alta detiene el arranque de la barra portacuchillas y dificulta el proceso de arranque). Al iniciar o arrancar el motor, la máquina no se puede inclinar en sentido vertical sino, en caso necesario, colocarla en diagonal presionando la barra guía hacia

abajo de forma que la herramienta de corte se muestre hacia el lado que no esté en contacto con el usuario pero sólo a la distancia justa necesaria. Antes de que el aparato se encuentre de nuevo en el suelo, ambas manos deberán estar ubicadas en la parte superior de la barra.

• Presionar y mantener presionado el arco de mando de seguridad (1) en la parte superior del larguero (2) D.
• Tirar lentamente del cable del cebador (3) hasta que se perciba resistencia, luego extraerlo sin interrupción E, - el motor arranca, retroceder lentamente el cable a su lugar.

El motor marcha automáticamente con el número de revoluciones máximo óptimo, necesario para un corte correcto (revoluciones del motor = revoluciones de la cuchilla).

CUIDADO

Para arrancar la máquina, sujetar el cable de arranque con fuerza. La empuñadura del cable se le podría escurrir de las manos. ¡Peligro de lesiones!

IMPORTANTE

El motor sólo funciona, si el estribo de mando de seguridad es presionado sobre la parte superior del larguero. En cuanto suelte el arco, éste volverá, por fuerza de resorte, a su posición inicial, queda activado el freno de motor y tanto el motor como la cuchilla se detendrán dentro de tres segundos.

11 APAGADO DEL MOTOR (Ilustración F)

- Soltar el estribo de mando de seguridad.

12 PARADA DE EMERGENCIA

Suelte el estribo de mando de seguridad.

- La cuchilla se detendrá.

- El motor se detendrá.

¡ATENCIÓN!

Antes de comenzar a cortar el césped, deberá controlar el funcionamiento del arco de mando de seguridad del freno del motor.

- Al soltar el arco de mando de seguridad, el motor y la barra portacuchilla deberán detenerse en un periodo de tres segundos.

Si no fuera el caso, deberá acudir a un taller especializado y autorizado.

13 DISPOSITIVO COLECTOR DE HIERBA

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

Funcionamiento con la bolsa colectora de césped

Al utilizar el cortacésped cuidar de vaciar a tiempo la bolsa colectora. Sólo cuando la tela permite el paso del aire se consigue un corte de césped impecable.

IMPORTANTE

¡No lave la bolsa colectora con agua caliente!

IMPORTANTE

Al usar la bolsa colectora hay que cuidar que no se curve el cestón (1) S1.

Vaciado de la bolsa colectora (Ilustración L)

• Apague el motor
• Levante la trampilla de expulsión
• Descuelgue la bolsa colectora de la segadora por el asa. La trampilla de expulsión se cerrará automáticamente.
• Vacíe la bolsa colectora sacudiendo bien y tomándola por su manija y en el lado inferior del fondo.

Funcionamiento sin bolsa colectora

AVISO

Al trabajar sin bolsa colectora tiene que estar siempre cerrada (bajada) la trampilla de expulsión en la carcasa del cortacésped.

14 SIEGA

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

Siega en laderas

ATENCIÓN

El cortacésped se puede emplear en declives y pendientes de hasta 25°. Las pendientes más extremas pueden generar daños en el motor.

Pero por motivos de seguridad, le desaconsejamos seriamente de aprovechar este potencial teórico de rendimiento. Cerciórese siempre de encontrarse una posición segura. Por lo general se desaconseja emplear cortacésped manuales en pendientes de más de 15°. ¡Peligro de perder el equilibrio!

Control del nivel de aceite

Antes de cada corte controlar el nivel de aceite Y1. No poner nunca el motor en marcha si el nivel de aceite es insuficiente o se ha sobrepasado. Pueden producirse daños irreparables.

Verificación de la seguridad de funcionamiento

Antes de comenzar a cortar el césped, deberá controlar el funcionamiento del arco de mando de seguridad del freno. Al soltar el arco de mando de seguridad, el motor y la barra portacuchilla deberán detenerse en un periodo de tres segundos. Si no fuera el caso, deberá acudir a un taller especializado y autorizado.

¡Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños!

Para evitar posibles peligros, recomendamos el control del estado y de la sujeción del árbol de cuchillas antes del corte. El tornillo de fijación de la cuchilla deberá ser apretado siempre por un taller competente autorizado. Si el tornillo de la cuchilla está demasiado apretado o demasiado suelto, el acoplamiento de la cuchilla y la barra portacuchillas pueden sufrir daños o aflojarse, lo cual puede producir graves lesiones. Reemplace la cuchilla si está dañada o desgastada. (véase el capítulo "Mantenimiento de la barra portacuchilla").

Asimismo deberá controlar el desgaste y la posición del ventilador, del acoplamiento de la cuchilla y de la carcasa del ventilador cada 10 horas de servicio. ¡Compruebe la sujeción de los tornillos y las tuercas y, si fuera necesario, volver a apretarlos! ¡Controlar la sujeción segura del capuchón de la bujía! Sólo será peligroso tocar la bujía si el capuchón de la bujía no está correctamente instalado. ¡Nunca deberá extraer el capuchón de la bujía mientras el motor permanezca en marcha! Peligro: choque eléctrico.

Si el mecanismo de corte está bloqueado, p. ej. debido al choque con un obstáculo, deberá llevar el cortacésped a un taller especializado y autorizado para que puedan controlar si algunas piezas del aparato están dañadas o deformadas. Los posibles arreglos necesarios deberán ser realizados siempre por un taller especializado y autorizado.

Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller profesional autorizado.

Restricción de horarios

En cada región, la legislación puede establecer diferentes horarios para la utilización de cortacéspedes. Por favor, solicite información a las autoridades competentes antes del primer uso del cortacésped.

Indicaciones para el cuidado del césped

Siega (Ilustración M)

ADVERTENCIA

Antes de cada corte retire todos los cuerpos extraños (piedras, madera, ramas, etc.), no obstante, durante el corte preste atención a la presencia de objetos tirados.

Previa solicitud, el distribuidor podrá ofrecerle una formación en el tema Cuidado del césped. En la página web del fabricante encontrará información e indicaciones sobre el corte del césped.

Mullido

El cortacésped puede equiparse con un kit de mullido. El set correspondiente para el equipamiento al sistema de mullido puede adquirirse como accesorio en los comercios (n° de ref, set de reequipamiento, véanse recambios originales y accesorios).

El kit de mullido contiene además consejos e información acerca del mullido. En la página web del fabricante encontrará información acerca del tema Mullir

ES

ADVERTENCIA

La transformación del cortacésped a un sistema de mullido deberá ser realizada siempre por un taller competente autorizado. Si el acoplamiento de la barra portacuchilla no se monta de manera correcta o el tornillo de la cuchilla está demasiado apretado o demasiado suelto, se podrían soltar las barras portacuchillas y generar lesiones graves.

Si el césped está demasiado alto para el mullido, con pocos movimientos se puede adaptar el cortacésped al corte con saco colector.

Modificación para expulsión trasera (Ilustración U2 + S1)

- Parar el motor.

– Levantar la trampilla de expulsión.

- Sacar el tapón de mullido del canal U2.

Colgar el saco colector en el soporte previsto en la carcasa del cortacésped S1. ¡No es necesario modificar el sistema de cuchillas desmenuzadoras! Sin embargo, en caso de condiciones de corte desfavorables (p. ej., césped húmedo) puede producirse un llenado reducido del saco colector.

Para poder utilizar el aparato nuevamente como mullidor, debe montarse nuevamente el tapón de mullido. Para ello, desmontar la bolsa colectora, introducir el tapón de mullido en el canal de expulsión y cerrar la trampilla de expulsión.

15 INTERVALOS DE MANTENIMIENTO

IMPORTANTE

¡Evite posibles daños! Bajo condiciones extremas o extraordinarias podía ser necesario realizar los trabajos de mantenimiento tras periodos de tiempo más cortos. En caso de detectar daños, rogamos se dirija a un taller especializado y autorizado.

Los trabajos rutinarios de mantenimiento de la máquina deberán realizarse según la siguiente tabla. Además de los trabajos de mantenimiento incluidos en el manual de instrucciones, deberá realizar las siguientes tareas de mantenimiento según los periodos indicados.

Antes de la primera puesta en servicio

• Controlar el nivel de aceite Y1.
- Controlar la sujeción segura de los tornillos y tuercas.
- Controlar la sujeción correcta del tornillo de la cuchilla y si fuera necesario deberá ser ajustado por un taller especializado y autorizado.
- Controlar el funcionamiento del arco de mando de seguridad del freno de motor.
- Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños

Antes de empezar a cortar el césped

• Controlar la superficie de césped y retirar todos los cuerpos extraños.
• Controlar la zona del cable de limitación (si también se emplea un cortacésped autónomo para el cuidado del césped).
  • Controlar el nivel de aceite Y1.
• Controlar el estado y la fijación de la cuchilla, y si fuera necesario, el tornillo de la cuchilla deberá ser ajustado por un taller especializado y autorizado
• Controlar el funcionamiento del arco de mando de seguridad del freno de motor.
• Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños
• Controlar que el saco colector no esté desgastado o fuera de funcionamiento.

Cada 10 horas de servicio

• Controlar la sujeción segura de los tornillos y tuercas.
• Asimismo deberá controlar el desgaste y la posición del ventilador, del acoplamiento de la cuchilla y de la carcasa del ventilador.

Después del servicio

• Limpiar el cortacésped
• Controlar que la cuchilla no esté dañada o desgastada.

Tiempo de rodamiento - Después de las primeras 5 horas de servicio

- Cambiar el aceite del motor Y1

Cada 25 horas de servicio o cada tres meses

• Limpiar el elemento filtrante de papel W.
• Limpiar la bujía y ajustar la distancia del electrodo Y.

Cada 50 horas de servicio o una vez al año

• Cambiar el aceite del motor Y1
• Lubricar los rodamientos de las ruedas.

En la inspección anual

• Dejar sustituir el elemento filtrante de papel W.
• Dejar sustituir la bujía Y.

16 CUIDADO Y MANTENIMIENTO DEL CORTACÉSPED

¡El cuidado regular es la mejor garantía de una larga vida útil y de un funcionamiento libre de averías! ¡El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad!

¡Utilice piezas de repuesto originales, ya que sólo éstas garantizan seguridad y calidad!

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

Limpieza (Ilustración O)

IMPORTANTE

Para efectuar los trabajos de limpieza y mantenimiento inclinar al lado izquierdo el cortacésped (en el sentido de la marcha), ya que de lo contrario podrían presentarse dificultades.

ATENCIÓN

Al levantar el cortacésped o ponerlo sobre el lado derecho, tener cuidado de no derramar aceite o gasolina. ¡Peligro de incendio!

Quite la suciedad y los restos de hierba inmediatamente después de cortar. Utilice cepillos o trapos para la limpieza.

No girar el cabezal portacuchillas ya que entonces se bombea aceite del motor dentro del carburador/filtro de aire.

IMPORTANTE

No limpiar nunca la zona del accionamiento o partes del motor (como sistema de encendido, carburador, etc.), juntas, cojinetes con limpiadores de alta presión o chorro de agua normal. Las consecuencias podrían ser daños o costosas reparaciones.

Cómo guardar el aparato

Guarde siempre la máquina limpia en un recinto cerrado, seco e inaccesible para los niños. Deje que el motor se enfrié antes de aparcar la máquina en recintos cerrados.

Plegado del larguero de guía (Ilustración A1)

• Para guardar el aparato sin necesidad de tanto espacio o para su transporte, aflojar las fuercas mariposas para poder abatir el larguero de guía, sin necesidad de ejercer fuerza, en forma de Z sobre el motor A1. Los dispositivos dentados de plástico, en la parte inferior del larguero, deberán desengancharse de los orificios de la carcasa.
• Prestar atención a que el cable Bowden no se doble o aplaste.

CUIDADO

Al plegar el larguero para el transporte o almacenamiento y soltar las tuercas de mariposa para que los dispositivos dentados de plástico se desenganchen de los orificios de la carcasa, se podría generar un movimiento brusco e imprevisible del larguero. Asimismo podrían producirse zonas de aplastamiento entre la parte inferior y superior del larguero y la carcasa. ¡Peligro de lesiones!

Transporte y aseguramiento del aparato (Ilustración N)

• ¡Si el aparato debe ser transportado, no cogerlo por la trampilla de expulsión! Agárrelo en la parte delantera y trasera en el asa de transporte N.
• Transportar el aparato de pie.
• Aparcar el medio de transporte sobre un terreno plano, para que el aparato no pueda deslizarse antes de ser asegurado.
• Descolgar la bolsa colectora y asegurarla por separado durante el transporte.
• Sujetar el aparato sobre el vehículo o en el interior del mismo de modo seguro, con dispositivos de aseguramiento de carga homologados (p. ej., cintas de amarre con elemento tensor). Las cintas de amarre son cintas tejidas de fibras sintéticas. Cada correa de trincar está marcada. La etiqueta incluye datos importantes sobre el uso.
• En caso de carga que pueda rodar, se recomienda el amarre directo con cuatro correas tensoras. Asegurar el aparato en las ruedas, para que no pueda moverse durante el transporte.

ATENCIÓN

Las correas no se deben tensar demasiado. Una fijación muy fuerte del aparato puede provocar daños.

Mantenimiento de la cuchilla

Una cuchilla bien afilada garantiza un corte óptimo. Recomendamos el control del estado y de la sujeción de la cuchilla antes de comenzar a cortar el césped. El tornillo

de sujeción de la cuchilla deberá ser tensado siempre por un taller especializado y autorizado. Si el tomillo de sujeción de la cuchilla estuviera demasiado tensado o flojo se podrían dañar el acoplamiento de la cuchilla o la barra portacuchillas o estas se podrían soltar y generar lesiones graves. Deberá sustituir siempre las cuchillas desgastadas o deterioradas.

Afilado posterior y equilibrado de la cuchilla (Ilustración Q)

AVISO

El afilado posterior y el equilibrado de la cuchilla deben dejarse hacer siempre por un taller del ramo autorizado. Una cuchilla afilada irreglamentariamente y no equilibrada puede causar fuertes vibraciones y dañar el cortacésped.

Las aristas cortantes de la cuchilla sólo podrán reafilarse hasta que la marca (1) en la cuchilla (anillo) (véase ilustración Q) haya sido alcanzada. ¡Cuidado! Preserve un ángulo de afilado de 30°.

¡Un taller especializado puede verificar este valor (límite de desgaste) por usted!

ADVERTENCIA

Una cuchilla que haya sobrepasado los límites de desgaste (marca) puede romperse y salir despedida, lo que puede provocar graves lesiones.

Sustitución de la cuchilla

ADVERTENCIA

El portacuchillas sólo deberá ser sustituido por un taller especializado y autorizado. Si el acoplamiento de la cuchilla estuviera mal montado o el tornillo de la cuchilla estuviera demasiado tensado o flojo, se podría soltar la barra portacuchillas y generar lesiones graves.

- Emplee sólo barras portacuchillas originales como recambio. Los repuestos no equivalentes pueden dañar la máquina y poner en peligro su seguridad.

- Las herramientas de corte de recambio deben estar marcadas siempre con el nombre y/o el código de la empresa del fabricante o proveedor y de los n°s de piezas.

Mantenimiento de las ruedas (Ilustración S)

Una vez al año o cada 50 horas de funcionamiento hay engrasar los cojinetes de las ruedas.

• Quite las tapas de las ruedas.
• Afloje las tuercas hexagonales con la llave correspondiente y quite las ruedas.
• Tras haber aceitado los cojinetes, monte las ruedas y vuélvalas a apretar hasta que las ruedas se muevan aun fácilmente pero sin juego.

17 MANTENIMIENTO DEL MOTOR

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

AVISO

¡Evitar lesiones! Los gases del escape contienen monóxido de carbono y pueden causar enfermedades graves o la muerte.

No hacer funcionar un motor en un entorno cerrado, como un garaje, incluso si las puertas y ventanas están abiertas.

Colocar la máquina en un espacio abierto antes de poner en marcha el motor.

IMPORTANTE

Al realizar labores de mantenimiento y limpieza, coloque el motor o bien el cortacésped sobre la parte izquierda (en el sentido de la marcha), ya que en caso contrario podrían producirse dificultades de arranque.

ATENCIÓN

Al levantar el cortacésped o ponerlo sobre el lado derecho, tener cuidado de no derramar aceite o gasolina. ¡Peligro de incendio!

La ejecución periódica de los trabajos de mantenimiento y conservación descritos es la condición previa para un funcionamiento del motor duradero y sin fallos, además es la condición previa fundamental para los reclamos por garantía.

Mantener el motor siempre limpio, sobre todo el exterior, especialmente las zonas del silenciador y de los cilindros deben estar siempre libre de cuerpos extraños (p. ej., restos de césped). El tubo de escape y el motor alcanzan elevadas temperaturas mientras están en marcha. Los cuerpos extraños inflamables, como hojas, hierba, etc. se podrían incendiar con facilidad.

Sólo si las aletas de refrigeración del cilindro están siempre limpias, se puede garantizar una refrigeración correcta.

IMPORTANTE

No limpiar nunca el motor con limpiadores de alta presión o chorro de agua normal. Las consecuencias podrían ser daños o costosas reparaciones.

Cambio de aceite

INDICACIÓN

Para proteger el medio ambiente, aconsejamos llevar a cabo el cambio de aceite en un taller especializado.

En un motor nuevo, el primer cambio de aceite debe hacerse después de 5 horas de funcionamiento. Luego, cada 50 horas o, por los menos una vez por temporada.

• Cambie el aceite mientras el motor esté caliente.
• Antes de inclinar el motor o aparato para vaciar el aceite, vacie el tanque de gasolina y deje el motor en marcha hasta que se pare por no tener combustible.
• Apague el motor y extraiga el enchufe de la bujía.
• Para cambiar el aceite, quite la varilla de nivel de aceite del tubo de relleno e incline la máquina para verter el aceite de deshecho en un recipiente. No eche el aceite usado en el alcantarillado ni en el suelo. Ténganse en cuenta al respecto las normas para ello prescritas localmente.
• Enderece la máquina y rellénela con aceite de marca (vea la calidad y cantidad en los datos técnicos). Enrosque la varilla de nivel y controle la cantidad (véase también el capítulo Llenado de aceite, ilustración Y1)!

Limpieza o recambio del filtro de aire (Ilustración W)

IMPORTANTE

No arrancar nunca el motor o hacerlo funcionar con el filtro de aire desmontado.

• Aflojar el tomillo de la tapa del filtro de aire y abrir la tapa hacia abajo.
• Quitar con cuidado el cartucho del filtro (1) y sacudirlo suavemente sobre una superficie lisa, o en caso de mucha suciedad, recambiarlo.
• No aceitar nunca el cartucho, ni limpiarlo con aire comprimido. Cartuchos de filtro muy sucios o engrasados tienen que ser recambiados.
• Después de cada limpieza o cambio, colocar el elemento filtrador en el cárter y cerrar cuidadosamente.

Si se utiliza en condiciones desfavorables (p.ej. fuerte emanación de polvo), es necesario limpiarlo después de cada uso; de lo contrario, la limpieza se hará cada 3 meses o cada 25 horas de funcionamiento.

(para el n° de pedido del cartucho filtrante véanse recambios originales y accesorios)

Control de la bujía (Ilustración Y)

Para verificar el desgaste de la bujía, desenchufe su enchufe y desenrosque la bujía. Si el electrodo está muy gastado se debe cambiar la bujía (N° de pedido: véanse recambios originales y accesorios).

En caso contrario basta con limpiarla y ajustar la distancia entre electrodos a 0,7 mm. Enrosque a mano la bujía en el motor y apriétela firmemente con la llave de tubo. Meta el enchufe a presión. Sustituir anualmente la bujía.

Instrucciones para el periodo invernal del motor (o prolongado desuso)

• Vacié el depósito del combustible y deje el motor en funcionamiento hasta que deje de marchar a causa de la falta de combustible.
• Apague el motor y extraiga el enchufe de la bujía.
• Evacué el aceite mientras que el motor esté aún caliente. Rellene con aceite fresco (vea la cantidad y calidad en los datos técnicos).
• Elimine los depósitos de césped cortado o hierba que puedan existir en el cilindro o en sus ranuras, bajo la tapa del motor o alrededor del silenciador.
• Guarde siempre la máquina limpia en un recinto cerrado, seco e inaccesible para los niños.

18 CAUSAS DE AVERÍAS Y SU ELIMINACIÓN

Averias	Causas	posibles	Remedio
El motor no arranca	Estribo de mando sin bascular.	Apriete el estribo de mando contra la barra de guiado D.
	El depósito del combustible está vacío.	Rellene un combustible limpio y fresco.
	El conector de la bujía está flojo.	Encajar enchufe de bujía o dejar examinar por un taller del ramo autorizado.
	La bujía está averiada o sucia, o los electrodos están carbonizados.	Sustituya o limpie la bujía de encendido, ajuste la separación entre electrodos a 0,7 mm Y.

	Pasa demasiada gasolina al motor (la bujía está húmeda).	Deje examinar por por un taller del ramo autorizado.
	El filtro de aire está sucio.	Limpie o sustituya el filtro de aire W.
La potencia del motor disminuye	El filtro de aire está sucio.	Limpie o sustituya el filtro de aire W.
	La bujía está ennegrecida a causa del humo.	Deje examinar por un taller del ramo autorizado.
El motor funciona irregularmente	El filtro de aire está sucio.	Limpie o sustituya el filtro de aire W.
	La bujía está ennegrecida a causa del humo.	Deje examinar por un taller del ramo autorizado.
	Deje examinar por un taller del ramo autorizado.
Fuertes sacudidas (vibración)	Deje examinar por un taller del ramo autorizado.
Corte deficiente, el césped se amarillece	La cuchilla no tiene filo. Deje reafilar y equilibrar por un taller del ramo autorizado Q.
	El alto del corte es demasiado bajo.	Ajuste una mayor altura de corte I.
	Revoluciones del motor demasiado bajas.	Deje examinar por un taller del ramo autorizado.
	El cortacésped se empuja demasiado rápido.	Adaptar la velocidad para cortar el césped.
	Insuficiente recubrimiento de los cortes al cortar el césped.	Las condiciones de césped alto pueden requerir más superposiciones de cortes.
	Césped enredado. Utilizando un aireador de césped de se obtiene una notable mejoría del césped
Expulsión obstruída	Revoluciones del motor demasiado bajas.	Deje examinar por un taller del ramo autorizado.
	Altura de corte demasiado baja con el césped muy alto	Ajuste una mayor altura de corte I.
	El cortacésped se empuja demasiado rápido.	Adapte la velocidad para cortar el césped.
	El césped no está seco. Deje secar el césped.
El estado del césped para pajote es malo: Cúmulos, recortes excesivos, corte brusco	La cuchilla no tiene filo. Deje reafilar y equilibrar por un taller del ramo autorizado.
	No se han seguido las reglas del mantillo (cortar máx. 1/3 de la altura del césped; la altura a cortar tiene quer ser de menos de 10 cm)	Ajuste una mayor altura de corte I.Modifique el cortacésped a expulsión trasera U2 + S1 y corte el césped primeramente con un ajuste de corte alto.
	Velocidad de desplazamiento demasiado alta.	Adapte la velocidad de desplazamiento.
	Accumulación de césped debajo de la plataforma.	Ajuste una mayor altura de corte I.
	Insuficiente recubrimiento de los cortes al cortar el césped.	Las condiciones de césped alto pueden requerir más superposiciones de cortes.
	El césped no está seco. Ajuste una mayor altura de corte I.Deje secar el césped.

En caso de interrupciones y defectos que no se mencionan aquí, diríjase por favor a su taller del ramo autorizado más próximo.

Las reparaciones que requieren conocimientos técnicos las debería dejar Vd. que las efectúe sólo un especialista. Su taller del ramo autorizado le ayudará gustosamente también si Vd. no quiere realizar los trabajos de mantenimiento descritos aquí.

19 DATOS TÉCNICOS

Motor

Motor	B&S motor de 4 tiempos, 650 Quantum
Cilindrada	1903
Número de revoluciones 2800 min	-1
Potencia del aparato 2,4 kW
Distancia entre electrodos 0,7 mm
Combustible	Combustible estándar sin plomo,con max.10% de etanol
Capacidad del depósito aprox. 1,5 litros
Aceite lubricante SAE 30, SAE 20W50, SAE 15W40	ó un aceite de marca similar
Cant.aceite	0,6

Cortacésped

Carcasa Plástico a prueba de golpes (PP)
Ancho de corte 400 mm
Alturas de corte	Central, 25, 32, 40, 50, 60, 75mm
Regulable altura larguero de guía	triple
Volumen de la bolsa colectora	44 litros
Peso	25 kg
Largo	1360 mm
Ancho	455 mm
Altura	1010 mm
Ruedas	150 mm / 180 mm
Disposición rodamientos delante	Rodamiento de bolas cónico
Disposición rodamientos detrás	Rodamiento de bolas cónico

Nivel de potencia acústica

Nivel de potencia acústica garantizado; medido según 2000/14/CE

Lava = 96 dB(A)

Nivel de la presión acústica

Nivel de la presión acústica de emisión en el puesto de manejo; medido según EN ISO 5395-2	LpA = 84 dB(A)
Inseguridades de medición; según ISO 4871	3 dB

Vibraciones

Vibraciones en el larguero de guía; medidas según EN ISO5395-2Inseguridades de medición; según EN12096

anw = 5 m/s2 2,5 m/s2

20 RECAMBIOS ORIGINALES Y ACCESORIOS

Aceite de motor	SA24208
Bujía	SA16815
Cartucho del filtro de aire	SA26547
Juego de transformation de la cortadora para materias organicas	SA575

1 Introduzione 2

20 PEZZI DI RICAMBIO ORIGINALI
