MODE D'EMPLOI X3 CASO
Vous trouverez dans ce manuel les informations nécessaires concernant les mises en garde, les instructions et le montage. Nous vous recommandons de ne pas utiliser ce manuel uniquement pour les instructions élémentaires de montage du banc solaire/ou pour les instructions d'entretien ; vous devez vous familiariser avec les informations fournies. Les utilisateurs de banc solaire doivent être informés et encadrés, et il est de votre devoir de vous assurer qu'ils reçoivent une assistance appropriée.
Mode d'emploi ..... 3 4
Contents
Lees dit eerst....26
A lire préalablement 36
Règles d'or pour un bronzage raisonnable dans l'unité de bronzage....37
Démontage/ nettoyez de la plaque acrylique du ba....38
Utilisation. 39
Information sur les lampes....40
Les étiquettes ....41
Information sur le "label permanent" sur la paroi de la cabine 42
Les symboles....43
Tables de bronzage 47
Données techniques 49
Assemblage de l'unité de bronzage 50
Table de conversion....55
Catalogue pièce de rechange 62
Schéma électrique....64
Nous vous félicitons pour l'achat de votre banc solaire Hapro. Votre nouveau banc solaire a été fabrique avec le plus grand soin et se compose d'éléments de la plus haute qualité.
Tous les bancs solaires Hapro sont développés et mis au point pour vous procurer un teint hâle magnifique. Et ce tout en respectant les normes européennes d'application les plus strictes.
Garantie
Nos appareils de bronzage sont fabriqués avec le plus grand soin et sont de la plus haute qualité. Tous les Luxura satisfont aux normes internationales IEC/EN et portent le label de qualité Kema. Nous offrons une garantie d'usine de 1 an
Vous bénéficiez sur votre nouveau banc solaire d'une garantie usine d'1 an à compter de la date d'installation de votre banc. Durant cette période de garantie, toutes les pannes résultant de défauts de fabrication ou de matériel seront réparées gratuitement. Pour toute question relative à la garantie, veuillez prendre contact avec votre revendeur.
Afin d'introduire une demande sous les termes de cette garantie, vous devez être en mesure de produire l'original de la facture ou le reçu portant la date d'achat. Le type ainsi que le numéro de série du matériel devraient également être indiqués.
La garantie est soumise aux règlements nationaux concernant la détermination de la garantie des produits.
Ne sont pas couverts par cette garantie
Les unités dont les étiquettes indiquant le type, le numéro de série et/ou d'autres étiquettes d'identification ont été ôtées, abimées ou falsifiées.
Les lampes, boutons de démarrage et plaques acryliques.
Les dégâts résultant d'une utilisation abusive de la part de l'acheteur, d'une négligence, du transport, d'une utilisation ou d'un entretien inapproprié.
Les dégâts résultant de l'utilisation d'accessoires n'ayant pas été fournis à l'origine par Hapro ou d'accessoires de qualité inférieure.
Les dégâts causés par une installation, une réparation ou un assemblage n'ayant pas été réalisé par du personnel agréé par Hapro.
Les dégâts causés par le feu, l'orage, les tremblements de terre ou toute autre catastrophe naturelle.
Attention:
Consultez la table de bronzage pour les temps de bronzage conseillés.
Les réparations ne peuvent être effectuées que par du personnel qualifie.
Attention: en cas d'entretien ou de répartition de l'appareil, la tension d'alimentation doit être systématiquement debranchee.
A lire préalablement
Vous devrez vous conformer rigoureusement et intégralement à tout ce qui concerne le montage, les instructions et autres détails contenus dans ce manuel. Faute de cela, le droit de garantie du produit comme la responsabilité du fournisseur seront annulés. S'il subsiste un doute, bien que vous ayez rigoureusement suivi les instructions
figurant dans dans le manuel, vous devrez contacter le fournisseur du banc solaire.
1 Prenez immédiatement contact avec votre revendeur agréé Hapro si l'unité ne fonctionne pas comme décrite dans ce manuel.
2 Ne faites pas fonctionner cette unité dans un endroit humide.
3 Assurez-vous toujours que les fusibles sont capables de supporter la charge. Cette unité doit être protégée par un interrupteur de court-circuit à la masse (GFCI) ou 0,03A.
4 Débranchez toujours la prise de courant de l'unité lorsque vous entretenez ou nettoyez la structure intérieure de la cabine. Tout entretien dont la procédure n'est pas décrite dans le présent manuel ne devrait être effectué que par un électricien qualifié. N'utilisez en aucun cas des produits à base d'alcool qui pourraient détériorer la plaque.
5 Assurez vous que le plafonnier n'entre pas en contact avec le mur lorsqu'il est ouvert.
6 Evitez que la plaque acrylique n'entre en contact avec des objets tranchants.
7 L'appareil ne peut être utilisé si :
- l'utilisateur ne porte pas de lunettes de protection contre les UV:
• le filtre bleu ou le filtre blanc est absent ou déteriore - il manque le panneau acrylique sur le plafonnier ou le banc :
- la ventilation de l'appareil ne fonctionne pas de manière optimale:
• la minuterie est defectueuse. - la température à l'intérieur de la cabine est égale ou supérieure à 30° C.
8 Remplacez les plaques acryliques et les filtres bleus toutes les 1200 heures de service pour garantir une efficacité optimale de l'appareil.
9 Remplacez les tubes basse pression et les lampes haute pression comme indiqué par le fabricant, pour garantir une efficacité optimale.
10 Jetez les lampes usagées en respectant les prescriptions légales en la matière.
11 Remarque : pour le nettoyage de la plaque acrylique, n'utiliser qu'un nettoyant spécial pour acrylique. Ne jamais employer
de produits nettoyants à base d'alcool, ceux-ci pouvant endommager la plaque acrylique.
12 Le niveau UV de votre appareil de bronzage est mentionne sur l'étiquette de spécifications.
13 La radiation UV du soleil ou des bancs solaires peut causer des dommages des yeus et de la peau. Les effects biologiques dépendent de la qualité et de la quantité de la radiation aussi que de la sensibilité de la peau et des yeux de l'individu.
14 La peau peut hâler après une exposition excessive. Cet excès de radiation peut mener à un vieillissement de la peau aussi qu' au risque élevé sur la formation des tumeures de la peau.
15 L'œil exposé peut développer une inflammation et parfois - p.e. après une opération à cause de la cataracte - on peut constater une dégradation de la rétine. Une cataracte peut se former après des expositions excessives.
16 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou une personne qualifiée, afin d'eviter tout danger.

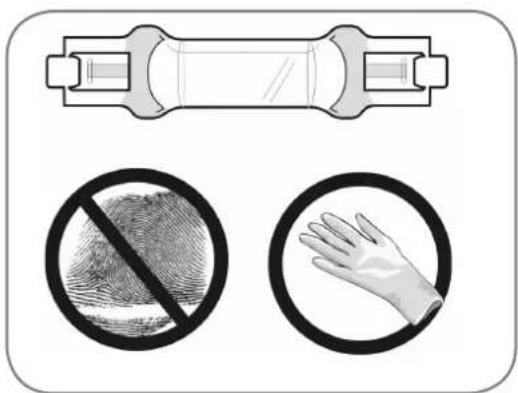

17 Remplacement des lampes et des starters: tourner la lampe d'un quart de tour vers la gauche pour l'enlever. Tourner les starters d'un quart de tour vers la gauche pour les enlever. Suivre ces instructions en ordre inverse pour le placement des lampes et des starters
18 Lors de l'installation de l'appareil, veiller à prendre en compte les distances minimales recommandées, indiquées dans le chapitre Dimensions / Mise en place.
19 Nettoyer les filtres à poussière toutes les 50 heures d'utilisation. Verifier réulièrement l'état des filtres à poussière.
20 Les enfants doivent être surveillées pour être certain qu'ils ne jouent pas avec l'appareil de bronzage.
21 Non utilisateurs, en particulier les enfants, ne peuvent se trouver à proximité de l'appareil en en cas de fonctionnement.
Attention:
Si vos clients utilisent des médicaments, demandez-leur de contacter d'abord leur médecin pour lui demander s'ils sont bien autorises à suivre une cure de bronzage.
Règles d'or pour un bronzage raisonnable
Ces règles sont en accord avec les règlements européens relatifs à une utilisation sûre des installations de bronzage. Nous vous conseillons d'informer vos clients de ces règles.
1 Avant que votre client se bronze sous un appareil de bronzage, lisez attentivement le tableau de bronzage que vous trouverez dans ce livret et suivez les conseils donnés.
2 Ce banc solaire ne convient pas aux utilisations suivantes :
- Personnes ayant une capacité sensorielle et/ou mentale diminuée
- Personnes manquant d'informations ou d'expérience concernant les bancs solaires, hormis les personnes encadrées ou ayant reçu des instructions en relation avec l'utilisation du banc solaire d'une personne assurant entièrement la responsabilité de sa sécurité.
3 Les bancs solaires ne conviennent pas aux utilisations suivantes
- Personnes dont la peau est sensible aux brûlures même en l'absence d'exposition solaire
- Personnes dont la peau est déjà brûlée par le soleil ou a été brûlée sur un banc de bronzage
- Personnes n'ayant pas atteint l'âge de 18 ans
- Personnes diagnostiquées avec un cancer de la peau ou à un stade pré cancéreux
- Personnes n'ayant pas consulté de médecin et qui présentent des symptômes subits comme des démangeaisons, 48 heures après avoir utilisé un banc solaire pour la première fois.
• les personnes qui ont des taches de rousseur
• les personnes qui ont une teinte naturelle de cheveux roux - les personnes présentant des taches décolorées anormales sur la peau
- les personnes ayant plus de 16 grains de beauté (de 2 mm ou plus) sur le corps
- les personnes présentant des grains de beauté atypiques (définis comme des grains de beauté asymétriques supérieurs à 5 mm de diamètre, et présentant une pigmentation variable et des bords irréguliers ; en cas de doute, demandez conseil à votre médecin)
- Consultez un médecin en cas de présence de grosseur ou d'irritation persistante sur la peau ou en cas de modification au niveau de la pigmentation des grains de beauté.
- les personnes avec des antécédents de melanome dans la famille
- les personnes suivies par un médecin pour des maladies liées à la photosensibilité et/ou qui prennent des médicaments pour ce genre de problème
- les personnes qui ont facilement des coups de soleil lorsqu'elles sont exposées aux rayons de soleil, ou qui ont présenté des antécédents de coups de soleils fréquents et graves durant leur enfance
• les personnes qui sont incapables de bronzer ou de bronzer
sans être brulées lorsqu'elles sont exposées aux rayons de soleil
4 Veillez à ce que vos clients prennent un jour de repos après leur premier bain de soleil. Si des réactions cutanées indésirables ne se présentent pas, ils pourront suivre la cure.
5 Veillez à ce que vos clients ne suivent pas plus d'une seule séance de bronzage par jour. Cette règle s'applique au bronzage sur installation solaire tout comme au bronzage à la lumière naturelle du soleil. Votre peau ne fait d'ailleurs aucune distinction entre les deux. Si l'on tient compte de l'exposition à la lumière naturelle du soleil.
6 Certains médicaments et produits de beauté contiennent des substances pouvant causer des réactions indésirables lorsqu'elles sont combinées à une exposition aux rayons UV. D'autres substances peuvent également parfois présenter des effets similaires. Voici une liste de substances susceptibles de provoquer des réactions en cas d'exposition à des rayons UV
- Sulfamides - dans différents médicaments dont les antibiotiques
• Tétracyclines - dans les antibiotiques, lesréparations anti-acné - Acide nalidexine - dans les médications de traitement des infections des voies urinaires
• Chlorothiazide - dans les diurétiques
• Sulfonylurée - dans les médications contre le diabète
• Phénothiazines - dans les médications anti-stress
• Triacétyldiphenylisatine - dans les laxatifs
• Psoralènes - dans les accélérateurs de bronzage
• Cyclamates - dans les édulcorants
• Acide para-aminobenzoïque (PABA)
• dans les huiles/crèmes de protection solaire
• Ambrette musc, huile musc - dans les parfums - Agents blanchissants - dans les poudres/liquides à lessiver
- Éosine - dans les colorants
• Salicylamide halogène · dans les substances anti-fongiques
7 Lorsque combinés à une exposition aux rayons ultraviolets, les produits cosmétiques - parfums et maquillages, peuvent entraîner une réaction de la peau. Veillez à ce que vos clients aient la peau propre, lorsqu'ils prennent un bain de soleil.
Certains produits pénétrrent profondément dans la peau. Veillez à ce que vos clients nettoient à fond leur peau, quelques heures avant chaque bain de soleil. Le mieux c'est de ne pas utiliser de maquillage, un jour avant la séance de bronzage. Les clients doivent enlever leurs bijoux avant de se bronzer.
8 Veillez à ce que vos clients n'utilisent pas de crème / huile antisolaire, ou de produits solaires autobronzants sous l'appareil de bronzage. Ces produits contiennent des substances qui influencent les temps de bronzage et rendent des lors les temps prévus peu fiables. Veillez, de plus, à ce que vos clients n'utilisent pas de pilules de bronzage en combinaison avec une cure de solarium ou des bains de soleil en plein air. La combinaison des pilules de bronzage et des rayons UV peut augmenter les risques d'irritation de la peau et de coups de soleil.
9 Si, après un bain de soleil, la peau est rouge et tendue, elle a sans doute eu un coup de soleil. Attendez une semaine que ces symptômes aient disparu avant de vous faire à nouveau bronzer, contrôlez le plan de la cure de bronzage de vos clients et veillez à ce que la séance de bronzage de vos clients soit plus courte. Si vos séances de bronzage donnent lieu à des réactions indésirables que vous ne pouvez expliquer, veillez à ce que vos clients arrêtent la cure de bronzage. Conseillez à votre client de consulter un médecin, si les troubles cutanés ne disparaissent pas en peu de temps.
10 Veillez à ce que vos clients protègent toujours leurs yeux avec des lunettes de soleil spéciales - même si vous avez vu des photos de personnes se faisant bronzer sans utiliser de lunettes protectrices. Les rayons UV qui pénètrent directement dans les yeux peuvent être à l'origine de troubles de la vue (cécité des neiges, conjonctivites actiniques ou cataractes). Les verres de contact et les lunettes de soleil ne remplacent pas les lunettes en verre anti-X.
11 Réduisez le temps de bronzage de 20%, durant les 50 premières heures d'utilisation des (nouvelles) installations de bronzage. Au cours de ces 50 premières heures, les lampes n'émettent pas 100% d'énergie comme d'habitude mais bien 120% d'énergie. Après ces 50 premières heures, les lampes émettront la capacité normale, soit entre 95% et 100%.
12 Protégez les parties cutanées sensibles telles que cicatrices, tatouages, organes génitaux contre toute exposition.
13 En cas de sensibilité prononcée ou de réaction allergique aux rayons ultraviolets, nous vous recommandons de contacter votre médecin avant de vous exposer pour la première fois.
Démontage des plaques en acrylique

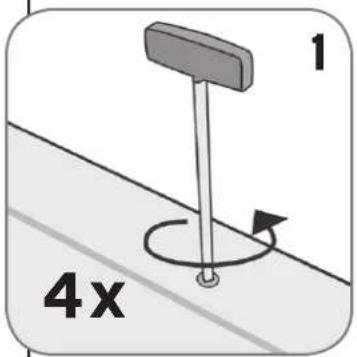

1 Enlevez les 4 vis à tête ronde.

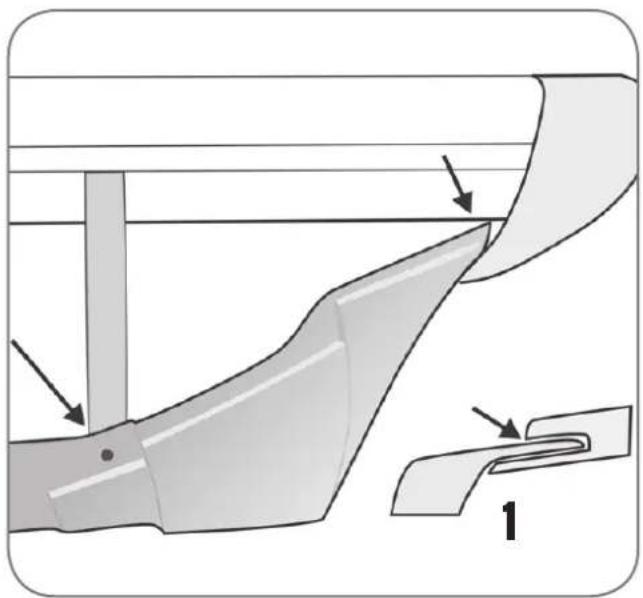

2 Descellez les profilés de recouvrement.
3 Enlevez la plaque en acrylique, en la soulevant d'abord à l'avant du banc solaire et en la faisant ensuite glisser hors du profilé de recouvrement arrière.
4 Enlevez également les 4 vis à tête ronde du ciel et descellez les profilés de recouvrement. Faites ensuite basculer la soufflerie un peu vers l'extérieur (voir A). Poussez à présent la plaque en acrylique légèrement vers l'intérieur (voir B) de manière à ce qu'elle ait plus de jeu. Enlevez d'abord la plaque en acrylique à l'avant et faites-la ensuite glisser hors du profilé de recouvrement arrière. nDémontage du système de bronzage visagen I Enlevez la plaque de recouvrement métallique.
Démontage du système de bronzage visage
(en option)
1 Enlevez la plaque de recouvrement métallique.
2 Dévissez la vis à tête ronde (A) comme indiqué et ouvrez la fenêtre-filtre bleue, voir B.
En mode autonome : appuyez 1X. La durée du bronzage peut maintenant être réglée. La durée standard est celle que vous avez en mode autonome.
"Head fan +" pour prolonger la durée du bronzage.
"Head fan - " pour diminuer la durée du bronzage. Appuyez encore une fois : le banc solaire se met en marche.
NB : en cas d'utilisation de minuterie externe ou d'un appareil automatique à monnaie, le banc solaire démarre automatiquement.
C : Body fan +
1 Mise en route du ventilateur.
E : Visage
1 Mise en route et arrêt du/des bronzage(s) visage ou lampes douces.
NB : si vous débranchez le(s) bronzage(s) visage pendant une séance de banc solaire, tenez compte d'un temps de refroidissement de 4 minutes pour le banc solaire avant de pouvoir réactiver le(s) bronzage(s) visage.
G : Fenêtre DEL
Affichage du panneau de commande.
B : Arrêt
Arrêt du banc solaire.
Appuyez 1x sur stop : position pause.
Appuyez 2x sur stop : réinitialisation de la durée du bronzage
NB : Après chaque séance de bronzage, un refroidissement de 3 minutes systématique (et obligatoire) a lieu.
L'appareil ne peut être lancé pendant ces 3 minutes.
D Body fan -
Arrêt du ventilateur.
F : Touche cachée
Lecture du nombre d'heures de fonctionnement :
("enfoncer simultanément avec "I a touche F avec body fan -)
N.B.: le nombre d'heures de fonctionnement correspond à la valeur affichée à l'écran multipliée par 10.
Appuyez ensuite sur la "touche F" afin de revenir en mode autonome.
Réglage de la durée en mode autonome :
La durée en mode autonome peut être réglée en maintenant les touches F- et body fan + enfoncées simultanément (10 sec). A présent, la durée en mode autonome peut être augmentée ou diminuée à l'aide des touches body fan + et -.
La durée maximale de bronzage réglable est de 40 minutes.
NB : en appuyant une fois encore sur F après le réglage, la durée réglée en mode autonome est confirmée.
Attention : en cas d'utilisation d'une minuterie externe ou d'un appareil automatique à monnaie, la durée en mode autonome est remise à "zéro".
Information sur les lampes
Les lampes mentionnées sont une synthèse des types adaptés à l'utilisation du banc solaire en question, et donc pas uniquement au modele achete. Pour les lampes exactement adaptees à l'emploi, vous devez vérifier les instructions figurant sur l'étiquette collée sur la lampe du banc solaire. N'utiliser aucune lampe d'un type qui ne soit pas mentionne sur l'étiquette de la lampe.
Lampes Type
maxlight 25 W CE III . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UV 3
maxlight 25 W-R CE 0,3 W/M²
maxlight 80 W-R CE III....UV 3
maxlight 100 W-R CE III. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UV 3
maxlight 100 W-R CE 0,3....0,3 W/M²
maxlight XL 120 W-R CE III . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
maxlight XL 120 W-R CE 0,3....0,3 W/M²
maxlight HP 400W D
Puissance faciale
Filtre
Réflecteur facial
Type
300W ..... uvisol / diamant ..... Parabolic ..... UV 3
400W ..... uvisol / diamant ..... Parabolic ..... 0,3 W/m
L'illustration ci-dessous indique les endroits du banc solaire où il convient de coller les étiquettes sur lesquelles figurent les mises en garde correspondant à votre pays. Les'etiquettes de base' sont en anglais et déjà collées aux endroits indiqués. Chacune de ces etiquettes de base porte un numéro correspondant à l'étiquette spéciale pour votre pays, fournie séparement. Vous devez coller l'étiquette rédigée dans la langue de votre pays sur l'étiquette de base déjà présente. Pour vous aider à une manipulation nette, il y a quatre coins clairement indiqués sur les étiquettes de base. Ils vous guideront pour fixer l'étiquette de votre pays aussi précisément que possible.
4.
Information sur le "label permanent" sur la paroi de la cabine
Le document 'Instructions pour le bronzage', fourni avec le banc solaire, doit être place à un endroit ou les utilisateurs peuvent aisément le lire. C'est une obligation légale. Ce document contient des informations à lire par les utilisateurs avant d'utiliser le banc solaire.
Symbole de mise en garde : Les personnes qui ont les cheveux longs doivent porter une résille!
Symbole de mise en garde : Attention, sil vous plaît!
Symbole de mise en garde : Le lit solaire doit être déconnecté de la source d'alimentation
Symbole de mise en garde : Débrancher à la prise
Symbole de mise en garde : Interdit pour l'usage domestique
Symbole : Bronzeur facial
Symbole : Toit de lit solaire
Symbole : Lit solaire
Symbole : paroi solaire verticale
Tanning tables
| Type de peau | Peau à teint clair(II) | peau mixte(III) | peau à teint foncé (IV) | |||
| Effet de bronzage | brunit lentement | brunit vite | bronzage rapide | |||
| Crème solaire(sensible aux rayons solaires) | la plupart du temps | rarement | rarement | |||
| Toutes les lampes sont:0,3 W/m2ImportantLes temps mentionnés s'appliquent seulement aux lampes spécifiées, voir plaque si gnalétique derrière l'appareil. Regardez la plaque si gnalétique qui se trouve derrière l'appareil, si vous désirez remplacer les lampes. | 5e séance (min) | |||||
| 6e séance (min) | ||||||
| 7e séance (min) | ||||||
| 8e séance (min) | ||||||
| 9e séance (min) | ||||||
| 10e séance (min) | ||||||
| Toutes les lampes sont:UV-Type 3ImportantLes temps mentionnés s'appliquent seulement aux lampes spécifiées, voir plaque signalétique derrière l'appareil. Regardez la plaque si gnalétique qui se trouve derrière l'appareil, si vous désirez remplacer les lampes. | 5e séance (min) | |||||
| 6e séance (min) | ||||||
| 7e séance (min) | ||||||
| 8e séance (min) 10 12 | ||||||
| 9e séance (min) | ||||||
| 10e séance (min) | ||||||
| 10e séance (min) | ||||||
| Séances de bronzage maximales par an | 60 (15kJ/m2) | 43 (15kJ/m2) | 33 (15kJ/m2) | |||
Avertissement: Prenez 48 heures de repos entre la première et la deuxième séance.

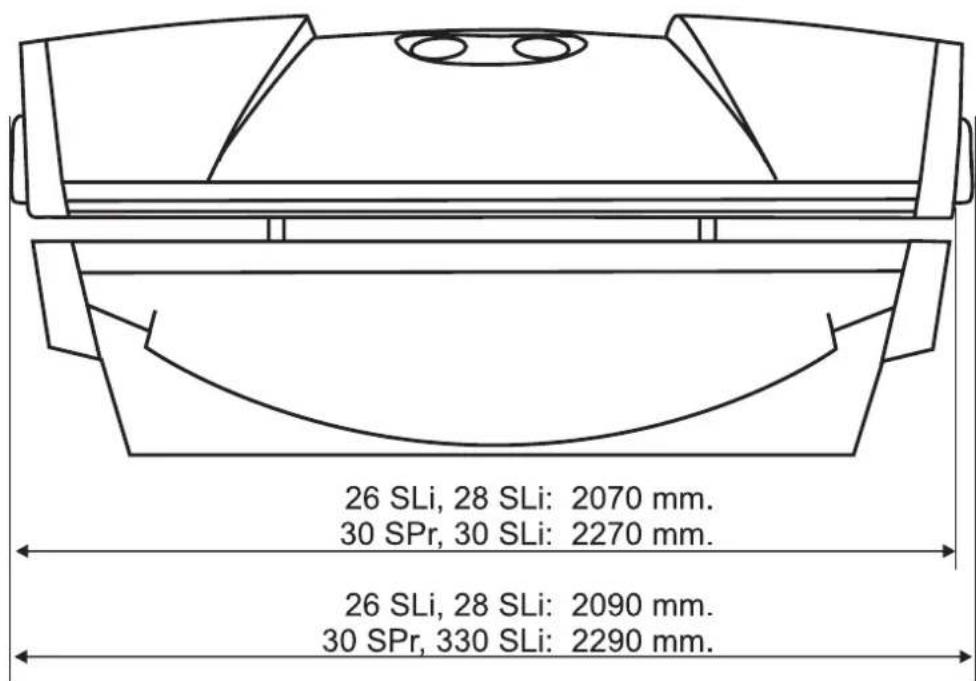

Dimensions Abmessungen Afmetingen Dimensions
Technical data
Luxura X3 26 SLi
Voltage (Fuse) Wattage
230V/1-N/PE/50Hz 1x16A 3.6Kw
Note!
For UK only!
240VI-NPE/50Hz 1x16A 3.7Kw
Fixez les deux pieds sous le banc à l'alde de 16 vis à tete ronde (4,2 mm X 13 mm). Maintenir le bras de charnière à l'arrière du banc (voir tech.).
GB
Montez la plaque de liaison sur les pieds (voir tech.) à l'aide de 4 vis à tête ronde (m6 x 20mm). Retournez ensuite le banc. Attention : n'utilisez pas les pieds pour retourner le banc !
Placez les paliers libres dans les bagues de roulement du ciel (1). Placez a present, le ciel sur le banc (2), attachez les points charnières à l'aide des bagues de roulement (3) et fixez-les à l'aide de boulons hexagonaux.
GB
Montez les deux prises du banc à l'arrière du ciel, comme indique.

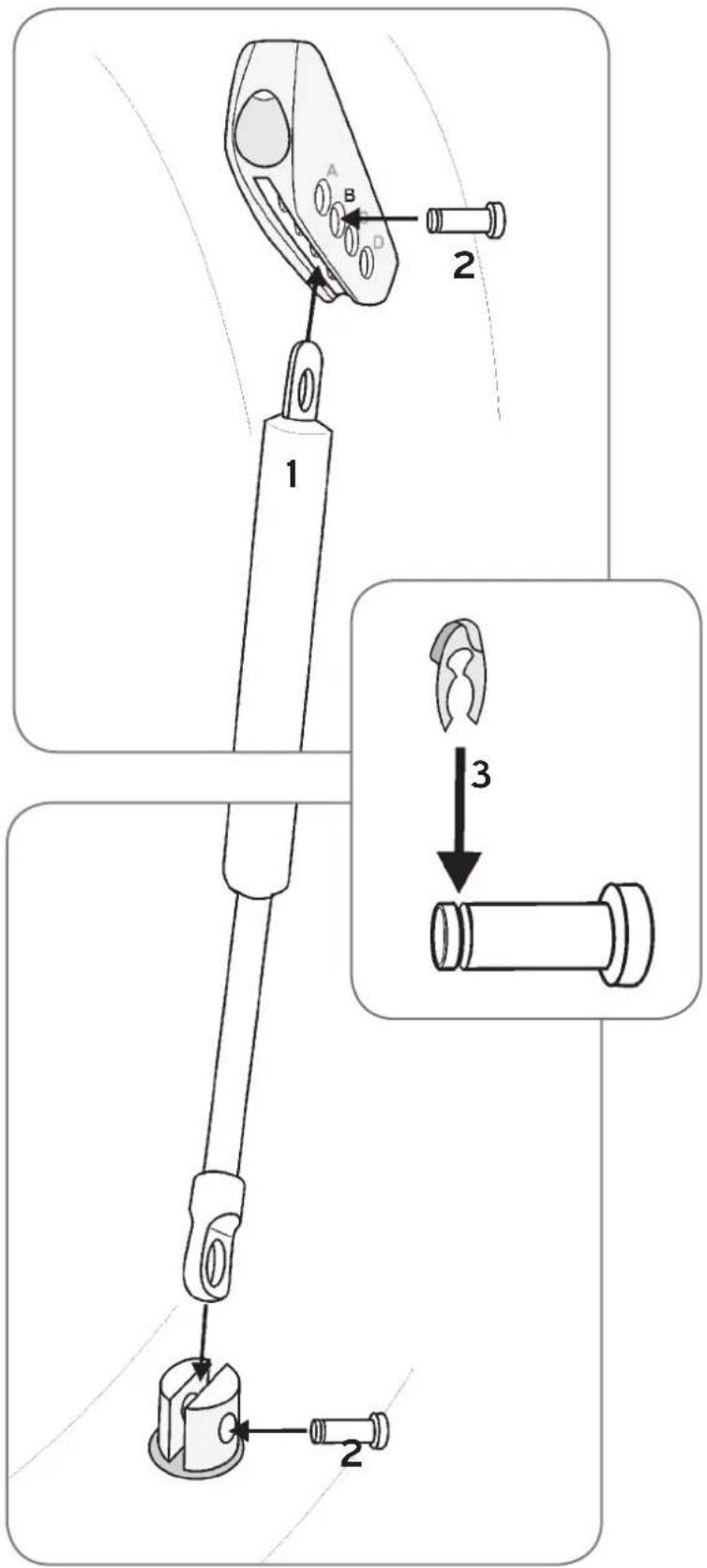

Ouvrez le ciel et posez les vérins a gaz comme indiqué sur le dessin. Le boitier du vérin a gaz côte ciel (1). Placez les broches de verrouillage (2) et fixez-les à l'aide de clips de fixation (3).
F Maize les plaques de cote sous le dans et voiliez à ce qu'elles entrent dans les logements des bouchons d'extremites (voir 1). NB : à l'arrière, les plaques latérales entrent dans les pieds.
GB
Glissez la plaque avant (1) dans la rainure (2) et fixez-la aux pieds à l'aide de 2 vis à tête ronde (m6 X 12 mm), par les trous des plaques latérales du banc.
fig. 1
Enlevez le feuillet de la couche collante (1) et posez la plaque de recouvrement (2) contre les plaques latérale et la plaque avant. Exercez une forte pression sur l'ensemble.
GB

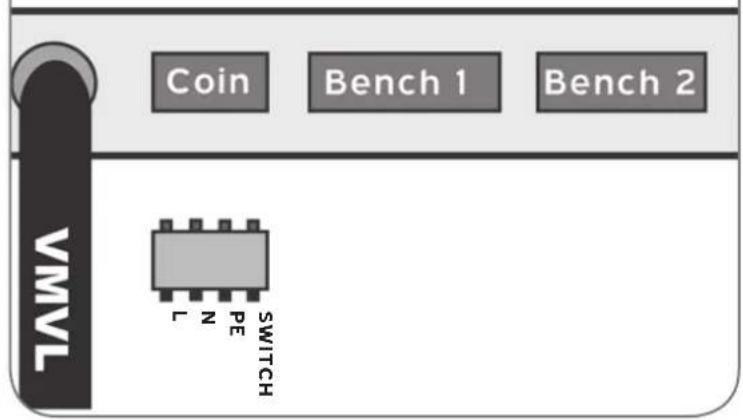

Lors de la connexion au réseau électrique, contrôlez le type de réseau dont vous disposez. Il existe différentes connexions d'après les schemas 2. 3. 4 (connexion d'usine).
Assembly Montage
Conversion tables Omschakelplan Umschaltplan Table de conversion
fig. 2
Powerprint
Montage de la plaque de protection décorative
Montez la plaque de protection decorative sur les deux pieds et bloquez-les avec 2 vis à tête ronde.
Débranchez l'appareil!
Montage du refroidisseur facial
Retirez les 3 vis de la plaque de revêtement arrière.
F Retirez les renforts de protection du ciel.
F Enlevez les 3 bouchons comme indique.
F Mortez le renouisséur sur le remort de protection. Faire passer le cable électrique par le deuxième trou (voir dessin)
Optional Optionell Optioneel En option
F Montez la prise sur le cable du refroidisseur.
En cas de montage d'un ventilateur de tête, ou quand les verins ne sont pas assez solide, le canopy peut baisser trop vite. Ceci peut être prévenu par l'enlèvement d'un ou quelque platine(s) ballast.
1 enlevez le couvercle du milieu (1)
2 enlevez une platine ballast (2)
3 Replacez le couvercle du milieu (3)
4 Controlez le réglage
Si le canopy se baisse encore trop vite, une platine ballast peut être enlevé de nouveau.
* Le contrôle de réglage des verins a toujours lieu après que l'appareil a fonctionné au moins 10 minutes. Les verins renforcent selon qu'ils deviennent plus chauds.
* Si un ventilateur de tête est monte, il faut enlever 4 platines ballast.
* Si les verins qui viennent avec l'appareil sont de différentes forces, le verin le plus fort peut être monte aussi bien au chevet qu' au pied.
Spareparts canopy
| Pos. | Description | Art. no. |
| 1 | Topcover 14815 | |
| 2 | Grid for fan 11855 | |
| 3 | Topcover middle short 15012 | |
| Topcover middle long 14816 | ||
| 4 | Endcover canopy 11258 | |
| 5 | Plastic sideprofile canopy short 11335 | |
| Plastic sideprofile canopy long 11257 | ||
| 6 | Acrylic sheet canopy short 11342 | |
| Acrylic sheet canopy long 11259 | ||
| 7 | Powerprint 11137 | |
| 8 | Fan 07561 | |
| 9 | Acrylic support short 11339 | |
| Acrylic support long 11338 | ||
| 10 | Display print 11686 | |
| 11 | Displaycover top | 11106 |
| 12 | Displaycover bottom | 11107 |
| 13 | Body/headblower cover backside | 11108 |
| 14 | Fan for bodycooler | 11191 |
| 15 | Body/headblower cover front | 11109 |
| 16 | Datacable | 12731 |
Spareparts bench
- Contents
- Garantie
- Ne sont pas couverts par cette garantie
- Attention:
- A lire préalablement
- Règles d'or pour un bronzage raisonnable
- Démontage des plaques en acrylique
- Démontage du système de bronzage visage
- Information sur les lampes
- Lampes Type
- maxlight HP 400W D
- 4.
- Information sur le "label permanent" sur la paroi de la cabine
- Tanning tables
- Dimensions Abmessungen Afmetingen Dimensions
- Technical data
- Luxura X3 26 SLi
- Note!
- GB
- Assembly Montage
- Conversion tables Omschakelplan Umschaltplan Table de conversion
- Optional Optionell Optioneel En option
- Spareparts canopy
Marque : CASO
Modèle : X3
Catégorie : Balance de cuisine
