MODE D'EMPLOI ACLEA ELM LEBLANC

Photo non contractuelle

e.l.m. leblanc
Groupe Bosch
aclea

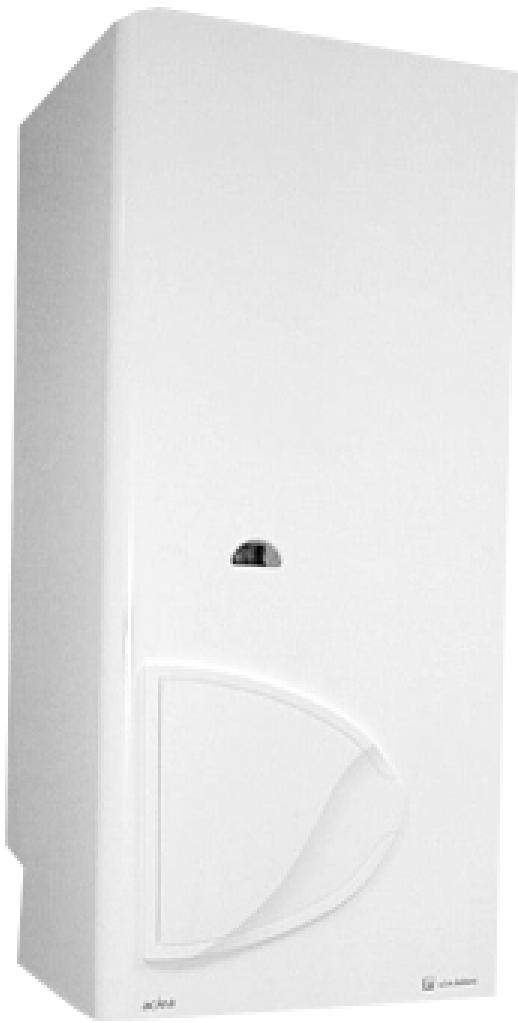

Chaudière murale mixte à gaz
Notice d'utilisation
Edition:Juin 1999

modeles et brevets déposés
REF:8716795252A
Sommaire
PRESENTATION. 4
Recommendations important. 4
Synthese de la gamme 4
Tableau de commande. 5
UTILISATION. 6
Mise en service. 6
Mise à l'arrêt. 7
Choix de fonctionnement 7
Réglage eau chaude sanitaire 7
Réglage de la température depuis chauffage 8
Mise à l'arrêt. 9

MISE EN SECURITE 10
V.M.C.individuelle. 10
V.M.C.collective. 11
CONSEILS PRATIQUES 12
Vidange 12
Nettoyage. 12
Entretien 12
Changement de gaz 12

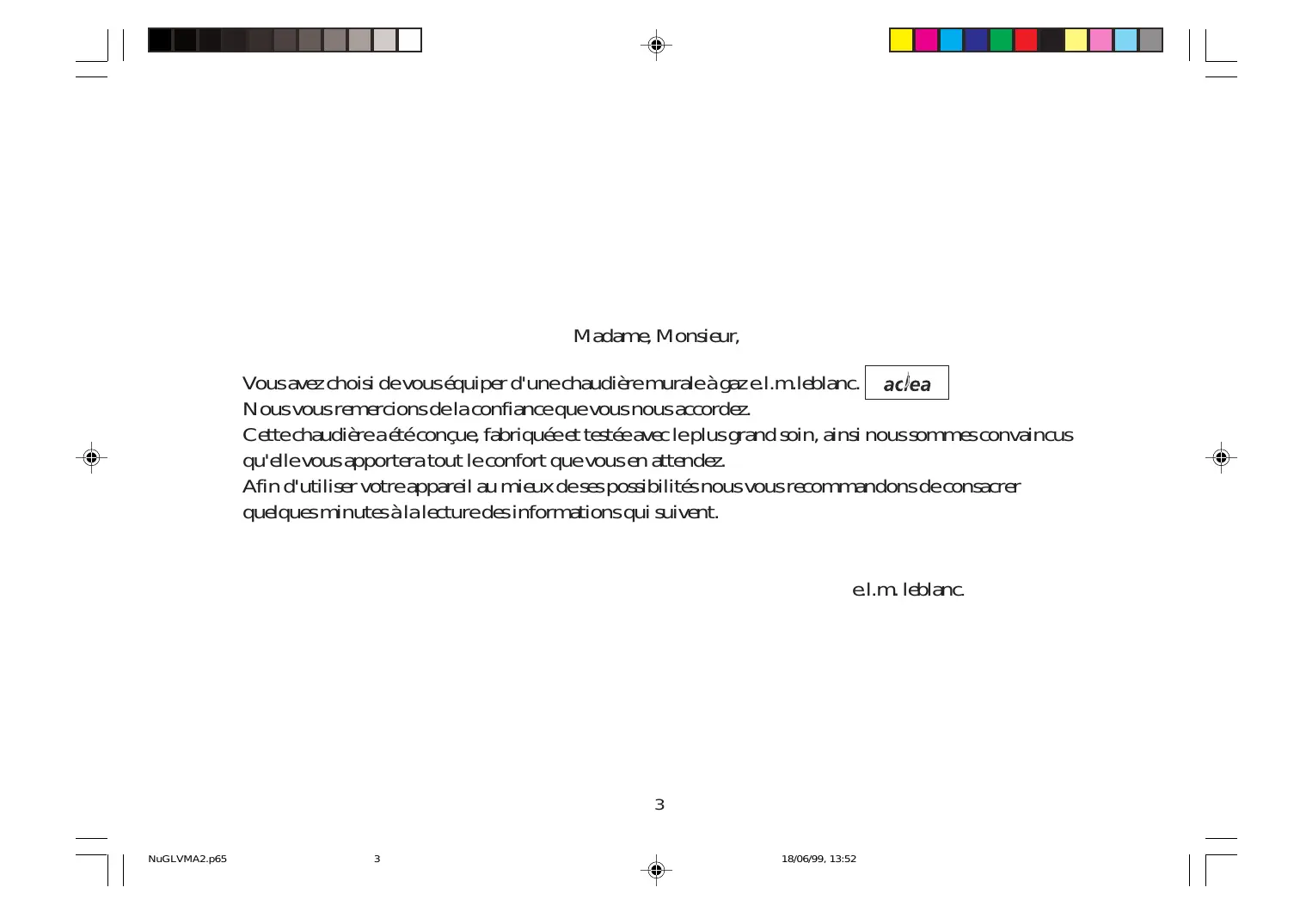

Madame, Monsieur,
Vous avez choisi de vous équiper d'une chaudière murale à gaz e.l.m.leblanc.
ac/ea
Nous vous remercions de la confiance que vous nous accordez.
Cette chaudière a ete conque, fabriquee et testee avec le plus grand soin, alsns nouss sommes convaincus qu'elle you apportera tout le comfort que you en attendez.
Afin d'utiliser votre apparéil au moins de ses possibilités nous vous recommendons de consacrer quelques minutes à la lecture des informations qui seront.
e.l.m. leblanc.
Presentsation
L'installation doit être réalisée et réglee par un installateur qualifié de votre choix. En aucun cas le constructeur ne saurait être tenu pour responsable si les prescriptions ci dessous n'était pas respectées.
. Si l'eau distribuée sur le site de votre habitation est très chargée en calcaire, nous vous conseillons de vous renseigner auprès de votre installerateur.
. Pour permettre l'aération du local dans lequel la chaudière est installee, I'usager doit veiller aMAINTER l'amenee d'air en bon etat. Ne pas réduire ou obturer les bouches d'aération haute et basse.
. Toute intervention sur les organes scellés (vernis rouge) est à proscrire.
Vérifier que la chaudière est reliée à la terre (fil vert/jaune).
. Il est recommandé de ne pas toucher à la visualisation de la flamme (ou à son environnement immédiat) qui peut atteindre des températures élevées.
. Pour éviter les fausses manoeuvres, bien suivre les instructions des chapitres suivants.
. Attention en cas de fuite de gaz, fermer le robinet de barrageage de l'installation et aérer le local. Ne pas actionner d'interruteurs et appeler votre service après vente.
POUR LA MISE EN SERVICE
Vérifier que l'alimentation en gaz est ouverte (robinets de barrageage ouverts au compteur et en冲动 de la chaudière).
. Avant demettre le selecteur en position Marche/Arret s'assurer que la chaudiere est sous tension electrique (verifier l'interrupteur ou le disjoncteur de protection avant de mettre la chaudiere en position I).
| Types | Appareils | * | Fonction sanitaire | Fonction chauffage |
| Cheminée à tirage naturel | AGLM | 23kW | 23kW | |
| Ventilation Mécanique Contrôlée | AGLM-VMC | 23kW | 23kW | |
| Étanche à ventouse | AGVM | 23kW | 23kW |
Pour améliorer votre comfortsanitaire, il est possible d'adjoindre un ballon SGL de 50 , 100 ou 150 L à votre chaudière Aclea.
Presentsation

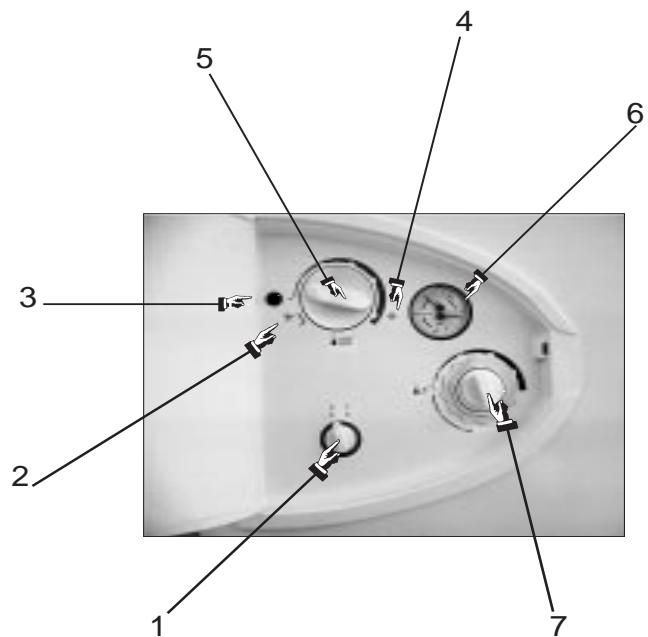

TABLEAU DE COMMANDE
1 - Sélecteur Marche/Arrêt (sous tension I/hors tension O)
2 - Bouton de réarmement
3 - Sélecteur éte/hiver et température eau chauffage
4 - Thermo-manometre (température et pression)
5 - Sélecteur température sanitaire
Utilisation

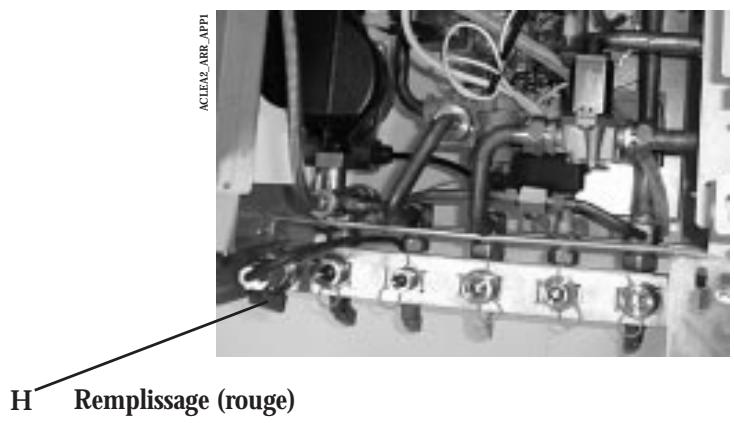

POUR LA MISE EN SERVICE
| QUE FAIRE ? | QUE SE PASSE - T'IL ? | ||

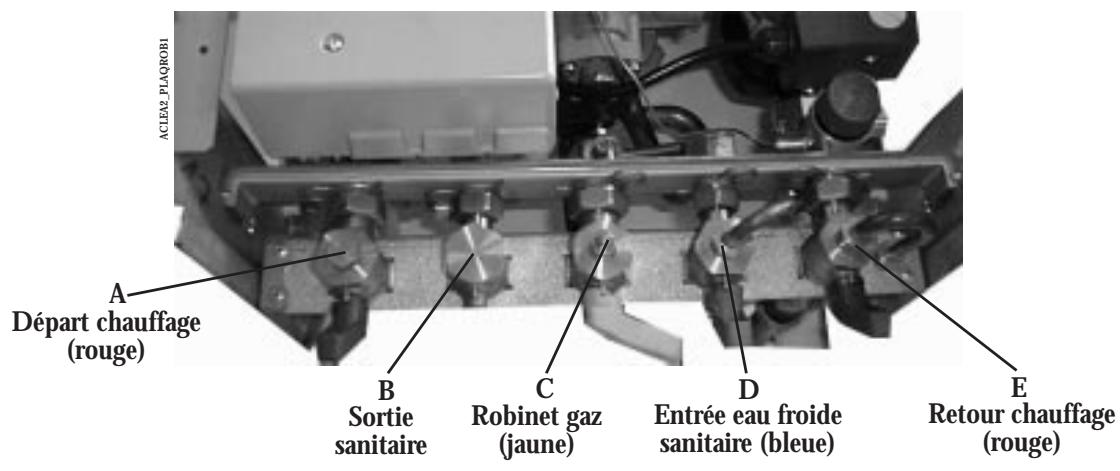

| - S'assurer que : - Le robinet gaz manette sanitaire manette bleue (D); chauffage manettes rouges (A) et (E) sont ouverts. Mettre sous tension en positionnant le sélecteur (1)sur la position I. | La chaudière est prete à fonctionner. | Position manettes ouvertes | |
| Mettre le sélecteur de température chauffage (2) sur la position maximale (en tournant dans le sens des aiguilles d'une montre jusqu'à être en bêtée). Nota : s'assurer que le thermostat d'ambiance ou l'horloge sont en position de demande chauffage. | Le brûleur s'allume. la visualisation des flammes au travers du hublot permet de s'assurer du bon fonctionnement de la chaudière. | ||
Utilisation
POUR LA MISE EN SERVICE


Utilisation
CHOIX DE FONCTIONNEMENT
| QUE FAIRE ? | QUE SE PASSE - T'IL ? | ||
| Positionner le selecteur (2) sur le mode désiré :- position été : - position hiver, à partir du symbole : * | Chaudière en mode été ** (eau chaude sanitaire seule) | ||
| Chaudière en mode hiver ** (chauffage + eau chaude sanitaire). | |||
POUR LE REGLAGE EAU CHAUDE SANITAIRE
| QUE FAIRE ? | QUE SE PASSE - T ' IL ? | ||
| Régler le sélection de température d'eau Sanitaire (3) sur la position désirée (la température augmente lorsqu'on tourne le sélection dans le sens des aiguilles d'une montre). En position maximale, la température de l'eau sera de 60° C environ selon le débit. | La chaudière se met en service dés l'ouverture d'un robinet d'eau chaude. | ||
Nota:
Pour éviter des variations bruteles de température de l'eau chaude sanitaire, ne pas modifier le réglage de la température en cours deuisage.
Utilisation
POUR LE REGLAGE DE LA TEMPERATURE DEPART CHAUFFAGE
| QUE FAIRE ? | QUE SE PASSE - T'IL ? | ||
| Contrôler sur le thermo-manomètre (4) la pression du circuit d'eau deCHAUFFAGE. | Si la pression est inférieure à 1,5 bar ajouter de l'eau dans le circuit. Pour cela tourner la manette bleue(D) d'arrivée d'eau, puis la petite manette rouge de replissage (H) situé à l'extreme droit. Remplir lentement l'installation jusqu'à atteindre une pression de 1,5 bar. | ||
| Régler le/selecteur de température chauffage (2) en fonction de la température extérieure. La température d'eau augmente en tournant le bouton vers la droite. En cas d'utilisation d'un thermostat d'ambiance ou d'un combiné horloge-thermostat, effectuer le réglage en fonction de la température souhaitée. | La chaudière se met en route si la température ambiente est inférieure au réglage choisi. | ||
Utilisation
POUR LA MISE A L'ARRET
| QUE FAIRE ? | QUE SE PASSE - T ' IL ? | ||
| Mettre à l'arrêt la chaudière en positionnant le sélecteur (1) sur la position 0. | La chaudière est à l'arrêt. | ||
| Fermer le robinet gaz manette jaune (C) de la chaudière. | |||
Mise en sécurité

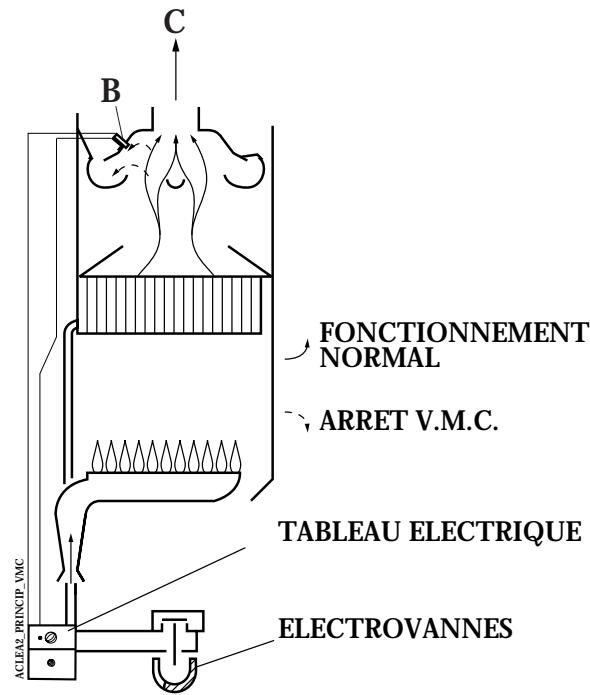

V.M.C. (VENTILATION MECANIQUE CONTROLEE) INDIVIDUELLE

Scheme de principe
Le dispositif de mise en sécurité individuelle de la chaudière agit en cas d'arrêt ou de réduction importante de l'extraction en coupant l'alimentation du brûleur. Il est composé d'une sonde de sécurité individuelle V.M.C.(B).
Cette sonde est connectée directement au tableau électrique.
En cas de défaillance de la V.M.C., le tableau électrique n'almente plus les électrovannes de commande du bloc gaz, l'alimentation en gaz de la chaudière est coupée.
Cette sonde (B) ne doit jamais être mise hors service.
L'appareil peut aussi être mis en arrêt par le dispositif de sécurité collective de l'immeuble.
Dés que la ventilation refonctionnera normalement et que la sonde (B) sera refroidie, appuyer sur le bouton de réarmement (5) pour procéder au réarmement de la chaudière.
Mise en sécurité
V.M.C. (VENTILATION MECANIQUE CONTROLEE) COLLECTIVE
En cas de panne du système d'extraction collectif, l'appareil est mis en sécurité par le dispositif de sécurité collectiveitué en dehors du logement.
Ce dispositif fournit un courantasse tension 24V aunrelais disposede dans un boitier electrique et maintient fermé un contact du relais en série avec l'alimentation de I'appareil (phase).
En cas de défaut de la ventilation, il y a coupure d'alimentation 24V , et par l'intermédiaire du relais, coupure d'alimentation de la chaudière.
Néanmoins, la chaudière peut être mise en arrêt par le système de sécurité individuelle (thermostat pour dispositif de sécurité individuelle V.M.C.).

Conseils pratiques
VIDANGE
En cas de risque de gel ou de vidange :
Circuit sanitaryare
- Fermer l'arrivée d'eau sur l'installation.
- Ouvrir les robinets des divers postes alimentés par l'appareil.
Circuit chauffage
- Vidanger les radiateurs.
- Tourner et maintainir dans le sens de la flèche le bouton de la soupape de vidange (F) situé sous le circulateur (G). Maintenir le bouton dans cette position durant toute la vidange.
Nota:
Il y a possibilité demettre de l'antigel dans l'installation. Dans ce cas, laisser le circulateur sur la grande vitesse. Afin d'éviter tout problème, la quantité d'antigel à prévoir est cette recommendée par les fabricants.
NETTOYAGE
Pour nettoyer l'habillage, vous pouvez utiliser les produits d'entretien du commerce, à l'exception de solvants, de poudres et d'éponges abrasives.
ENTRETIEN
- Faire procéder annuellement à une vérification de votre apparéil par un Service ÀpRES VENTE/agree.
- Faire effectuer annuellement le ramonage et le nettoyage du conduit d'évacuation des produits de combustion.
Appareils V.M.C.
Nous vous rappelons que l'entretien de la V.M.C. est obligatoire.
. Entretien annuel des bouches d'extraction.
. Entretien quinquennial (5 ans) de l'ensemble de l'installation.
CHANGEMENT DE GAZ
En cas d'adaptation à un gaz autre que celui pour lequel l'appareil est équipé, la transformation doit être impérativement exécutée par un professionnel qualifié.
79, rue de Stalingrad
78220 VIROFLAY
150, av. du Général Leclerc
92700 COLOMBES
4, av. de Stalingrad
75011 PARIS
22, bd Richard-Lenoir
75017 PARIS
31, rue Brochant
75019 PARIS
61, rue Armand-Carrel
94200 IVRY-SUR-SEINE
26, rue Robert Witchitz
REGION OUEST:
14000 CAEN
69, rue Victor-Lepine
44100 NANTES
46, bd Boulay-Paty
35000 RENNES
83, bd. de Metz
10, rue du Maréchal-Foch
Tel:01.48.30.12.13
Fax:01.48.96.87.00
Tel.:01.30.24.83.46
Fax:01.30.24.55.35
Tel.:01.47.60.03.36
Fax:01.47.81.33.29
Tel.:01.43.55.26.50
Fax:01.43.57.69.98
Tel.:01.42.63.25.56
Fax:01.42.63.39.29
Tel.:01.42.40.22.15
Fax:01.48.03.38.94
Tel.:01.49.60.69.03
Fax:01.49.59.08.80
Tel.:02.31.52.08.31
Fax:02.31.34.96.32
Tel.:02.40.76.94.91
Fax:02.51.83.92.54
Tel.:02.99.38.58.34
Fax:02.99.63.79.04
Tel.:02.48.70.84.12
Fax:02.48.69.05.23
Tel.:02.38.62.23.18
Fax:02.38.81.04.63
37700 TOURS-ST-PIERRE-DESCORPS
24, av. Lénine
REGION AQUITAINE-LIMOUSIN:
33800 BORDEAUX
102, rue Francin
87100 LIMOGES
2, impasse Daguerre
REGION MIDI-PYRENES:
BAYONNE:
64600 ANGLET
16, rue de l'industrie
64000 PAU
8, rue Baudon
66000 PERPIGNAN
12, rue Fernand Forest
31200 TOULOSE
64, rue de fenouillet
REGION NORD:
59113 SECLIN
5, rue du Rouge Bouton-Z.I.B
REGION EST:
BESANCON:
25220 ROCHE-LEZ-BEAUPRE
Z.I. de Thise - route de Besançon
54000 NANCY
6, rue Foller
Tel.:02.47.44.33.40
Fax:02.47.32.81.48
Tel.:05.56.92.78.17
Fax:05.56.92.05.19
Tel.:05.55.77.31.87
Fax:05.55.79.51.88
Tel.:05.59.31.08.08
Fax:05.59.52.98.98
Tel.:05.59.27.11.96
Fax:05.59.27.47.97
Tel.:04.68.54.77.77
Fax:04.68.55.13.45
Tel.:05.61.47.70.60
Fax:05.62.72.01.69
Tel.:03.20.16.34.34
Fax:03.20.16.34.40
Tel.:03.81.80.73.71
Fax:03.81.50.16.41
Tel.:03.83.35.02.84
Fax:03.83.37.23.67
57000 METZ
105, rue Kellermann
51100 REIMS :
Z.A. LA NEUVILLETT
24, rue de Bétheny
STRASBOURG:
30, rue des Tuileries
REGION SUD-EST:
13010 MARSEILLE
97-99, av. de la Timone
34000 MONTPELLIER
49, rue Frédéric-Bazille
06300 NICE
19, rue Beaumont
83100 TOULON
154, av. du Général Frère
03100 MONTLUCON
34, quai de Verdun
38000 GRENOBLE
10, rue Léon Sestier
Z.A. le GEAI
CLERMONT-FERRAND
63540 ROMAGNAT
Centre Commercial «Les Pérouses»
Tel.:03.87.63.23.02
Fax:03.87.56.07.90
Tel:03.26.04.89.65
Fax:03.26.04.89.63
Tel:03.88.20.60.66
Fax:03.88.20.57.54
Tel.:04.91.78.67.00
Fax:04.91.83.07.21
Tel:04.67.65.76.75
Fax:04.67.22.59.28
Tel.:04.93.89.64.10
Fax:04.93.89.35.67
Tel.:04.98.00.14.14
Fax:04.98.00.14.10
Tel.:04.90.89.10.51
Fax:04.90.87.74.38

e.l.m. leblanc
Groupe Bosch
Sègesocial
e.l.m.leblanc 123,125 rue Diderot-93711 Drancy Cedex
Télécopieurs Service Commercial : 01 48 30 86 21 - Service Avec Vente : 01 48 32 42 03
