Type de produit	Haut-parleur passif 2 voies
Marque	Yamaha
Modèle	NS-555
Catégorie	Enceinte bibliothèque
Dimensions (L x H x P)	250 x 450 x 300 mm
Poids	12 kg par enceinte
Puissance admissible	100 W RMS
Impédance	8 Ω
Réponse en fréquence	45 Hz - 30 kHz
Fonctions principales	Reproduction sonore stéréo, haut-parleur de grave 16 cm, tweeter à dôme souple 2,5 cm, évent bass-reflex
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité ou aux températures extrêmes. Éviter les chocs.
Pièces détachées et réparabilité	Pièces disponibles auprès des revendeurs agréés Yamaha. Réparation par un technicien qualifié recommandée.
Informations générales	Enceinte passive conçue pour une utilisation avec un amplificateur externe. Compatible avec la plupart des systèmes hi-fi.

FOIRE AUX QUESTIONS - NS-555 YAMAHA

Comment connecter l'enceinte Yamaha NS-555 à un amplificateur ?

Utilisez des câbles d'enceinte de bonne qualité. Connectez la borne positive (+) de l'amplificateur à la borne positive de l'enceinte, et la borne négative (-) à la borne négative. Serrez fermement les bornes.

Quel est le meilleur placement pour les enceintes NS-555 ?

Placez les enceintes à au moins 20 cm du mur arrière et à 1 à 2 mètres l'une de l'autre pour une image stéréo optimale. Orientez-les vers la position d'écoute.

Puis-je utiliser les NS-555 avec un amplificateur de faible puissance ?

Oui, mais assurez-vous que l'amplificateur délivre au moins 30 W RMS pour un fonctionnement correct. Une puissance trop faible peut entraîner une distorsion.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour essuyer la poussière. N'utilisez jamais de produits chimiques ou abrasifs. Pour la grille, un aspirateur à faible puissance est recommandé.

Les enceintes NS-555 supportent-elles le bi-câblage ou bi-amplification ?

Non, le modèle NS-555 est équipé d'une seule paire de bornes. Le bi-câblage n'est pas possible sans modification.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions des câbles, l'alimentation de l'amplificateur et que la source audio est active. Essayez de permuter les câbles pour isoler un éventuel défaut.

Quel type de câble d'enceinte est recommandé ?

Utilisez un câble de section 2,5 mm² ou plus pour des distances jusqu'à 5 mètres. Des câbles de qualité réduisent les pertes et les interférences.

Comment éviter d'endommager les enceintes ?

Évitez les volumes excessifs qui peuvent causer une distorsion. Assurez-vous que l'amplificateur n'est pas en surcharge. Respectez la puissance nominale.

Puis-je utiliser les NS-555 dans un système home cinéma ?

Oui, elles peuvent être utilisées comme enceintes principales avant. Assurez-vous qu'elles sont assorties à une enceinte centrale Yamaha pour une cohérence sonore.

Où trouver les pièces détachées ou faire réparer mes enceintes ?

Contactez un revendeur agréé Yamaha ou un centre de service. Les pièces comme les tweeters et les woofers sont disponibles. La réparation doit être effectuée par un professionnel.

MODE D'EMPLOI NS-555 YAMAHA

Nous vous remercions d'avoir acheté un système d'enceintes YAMAHA.

PRECAUTIONS

Lire ces précautions avant d'utiliser les enceintes.

• Pour garantir les meilleures performances possibles, lire ce manuel avec attention. Le garder dans un endroit sûr pour une utilisation ultérieure.
• Installer l'enceinte dans un endroit frais, sec et propre - loin des fenêtres, sources de chaleur et d'endroits où les vibrations, la poussière, l'humidité ou le froid sont importants. Eviter les sources de bourdonnement (transformateurs, moteurs). Afin d'éviter un incendie ou une électrocution, ne pas exposer l'enceinte à la pluie ni à l'humidité.

- Pour éviter que le coffret se gondole ou se décolore, ne pas placer l'enceinte à un endroit où elle sera exposée aux rayons directs du soleil ou à une trop forte humidité.

- Ne pas placer les objets suivants sur l'enceinte : Des verres, de la vaisselle, des petits objets métalliques, etc.

Des blessures pourraient être causées par des débris de verre, etc. dûs aux vibrations et aux brisures.

Une bougie allumée, etc.

Si celle-ci tombe à cause des vibrations, cela peut déclencher un incendie ou causer une blessure corporelle.

Un récipient rempli d'eau

Si le récipient tombe et l'eau se renverse, le système risque d'être endommagé et/ou de vous exposer à une électrocution.

- Ne pas placer l'enceinte dans un endroit où des corps étrangers comme des gouttes d'eau peuvent tomber. Ceci peut causer un incendie, des dommages à l'enceinte et/ou une blessure corporelle.

- Ne pas placer l'enceinte à un endroit où elle risque d'être renversée ou percutée par des objets tombants. Un endroit bien stable améliorera aussi la qualité du son.

- Si l'enceinte est placée sur la même étagère ou dans le même meuble que le tourne-disque, un effet de retour sonore risquera de se produire.

- Ne jamais placer la main ou un objet quelconque dans le port situé à l'arrière de l'enceinte car ceci pourrait causer une blessure corporelle et/ou endommager l'enceinte.

- En cas de déplacement de l'enceinte, ne jamais la tenir par le port, car ceci pourrait causer une blessure corporelle et/ou endommager l'enceinte.

- Si des distorsions sonores se produisent, réduire le niveau sonore en réduisant la commande de volume de l'amplificateur. Ne jamais laisser de "pincement" sonore se produire sur l'amplificateur, sinon, les enceintes risqueront d'être endommagées.

- Lorsqu'on utilise un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, veiller à ne jamais dépasser l'entrée maximale de l'enceinte.

- Ne pas essayer de nettoyer l'enceinte avec des diluants chimiques, ceci endommagerait la finition. Utiliser un chiffon propre et sec.

- Ne pas essayer de modifier ou de réparer l'enceinte. Contacter un dépanneur YAMAHA qualifié en cas de nécessité de réparation. Le coffret ne doit jamais être ouvert pour quelque raison que ce soit.

- Installer ou placer les enceintes dans un endroit sûr relève de la responsabilité de l'utilisateur. YAMAHA décline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquate de l'enceinte.

PRECAUTIONS A PRENDRE LORS DU POSITIONNEMENT DES ENCEINTES

L'enceinte a été conçue de manière à ce que la majeure partie de sa masse soit située dans sa partie supérieure, ce qui la rend potentiellement instable si elle est mal installée. Si une enceinte tombe, elle risque de s'endommager ou de provoquer des blessures corporelles graves (ou même la mort) et/ou de provoquer des dommages à des biens personnels.

Pour une utilisation correcte et sûre de l'enceinte :

• Placer l'enceinte sur une surface plane, solide, droite et basse (par rapport au niveau du sol).
• Ne pas pousser ou appliquer une force excessive sur l'enceinte en cas de déplacement, ou laisser des objets en appui contre le côté de l'enceinte.
• Ne pas s'asseoir ou placer des objets sur le haut de l'enceinte.

Les vibrations et les secousses accompagnant les tremblements de terre ou d'autres phénomènes naturels peuvent faire tomber l'enceinte.

Il est recommandé d'utiliser des dispositifs améliorant la stabilité (comme par exemple des attaches en métal ou des chaînes, etc.) pour des raisons de sécurité.

Utiliser les pieds d'enceinte fournis avec l'enceinte afin d'améliorer la stabilité :

Il est nécessaire d'utiliser les pieds d'enceinte indépendamment de sa position d'installation. Le montage des pieds d'enceinte fournis avec l'enceinte renforce la base de l'enceinte et empêche cette dernière de chuter.

Cependant prendre compte du fait que l'installation des pieds d'enceinte ne garantit en aucun cas le fait que l'enceinte ne risquera jamais de tomber.

FIXATION DES PIEDS D'ENCEINTE

Utiliser les pieds d'enceinte afin d'augmenter la stabilité de l'enceinte lors de son positionnement.

Les pieds d'enceinte fournis sont de deux types. Deux pieds d'enceinte sont pour le côté droite et les autres pour le côté gauche. Fixer chaque pied d'enceinte sur la position appropriée au fond de l'enceinte en suivant la figure suivante.

Vue de dessous de l'enceinte

Utiliser les 8 trous indiqués situés sur la base des enceintes.

Procédure :

①Faire passer la vis à travers la rondelle, puis par l'orifice interne du pied puis la visser ensuite dans l'orifice externe de l'enceinte. Ne pas trop serrer à ce point.

②Faire passer la vis à travers l'orifice externe du pied puis la visser dans l'autre orifice sur la base de l'enceinte.

③Visser fermement les deux vis.

④Placer un patin sur la partie basse du pied.

⑤Placer les autres pieds aux autres coins de la base de l'enceinte de la même manière et vérifier que les 4 pieds sont fermement fixés.

S'assurer de ne jamais appliquer une force excessive sur le côté de l'enceinte, car l'enceinte pourrait alors tomber et s'endommager ou blesser quelqu'un.

CONNEXION A VOTRE AMPLIFICATEUR

Ce système d'enceinte peut recevoir des connexions standards ou à deux fils. Avant de réaliser les connexions, s'assurer que l'amplificateur est hors tension.

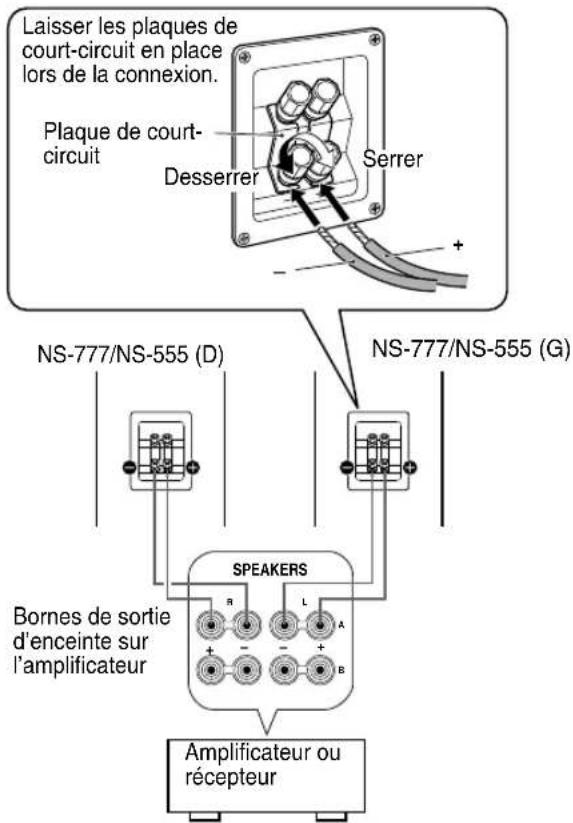

[Connexion standard]

■ CONNEXIONS

• Connecter les bornes à vis situées à l'arrière de l'enceinte aux bornes de sorties de l'enceinte de l'amplificateur (ou du récepteur) à l'aide du câble d'enceinte.
• Connecter les bornes (+) de l'amplificateur (ou du récepteur) à l'enceinte en utilisant un des côtés du câble. Connecter les bornes (−) de l'amplificateur (ou du récepteur) et des enceintes en utilisant l'autre côté du câble.
• Connecter une enceinte aux bornes gauche (marquées L) de votre amplificateur et l'autre enceinte aux bornes droite (marquées R), en faisant attention de ne pas inverser les polarités (+, -). Si l'une des enceintes a ses polarités inversées, le son ne sera pas naturel et manquera de graves.

Raccordement :

①Retirer la gaine d'isolation à l'extrémité de chaque câble d'enceinte en tortillant la gaine pour la dégager.

②Desserrer le bouton de la prise.
③Insérer le câble dénudé.
④Serrer le bouton pour fixer solidement le câble. Vérifier la solidité de la connexion en tirant légèrement sur le câble au niveau de la borne.

Remarque

Ne jamais laisser les fils d'enceinte dénudés se toucher afin d'éviter d'endommager l'enceinte ou l'amplificateur, ou les deux.

Utilisation d'une fiche banane

① Serrer le bouton de la borne.
② Insérer simplement la fiche banane dans la borne.

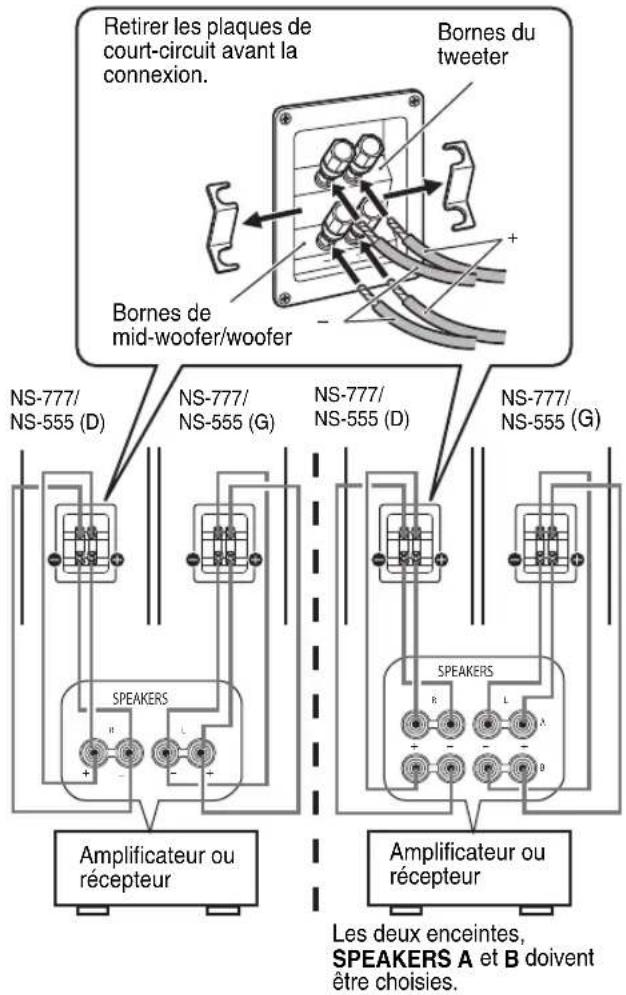

[Connexion à deux fils]

Ce système d'enceinte peut recevoir une connexion à deux fils. Pour connecter l'enceinte aux bornes de sortie de l'amplificateur (ou du récepteur), deux paires de câbles pour chaque enceinte de gamme moyenne mid-woofer/woofer et tweeter sont utilisés au lieu des connexions standard.

Ce type de connexion réduit la distorsion de modulation causée par la résistance électrique des câbles et le courant d'attaque des enceintes. En conséquence, une qualité de son plus pure peut être obtenue.

Pour pouvoir utiliser les connexions à deux fils, retirer tout d'abord les barres de court-circuit des bornes, puis connecter ensuite l'enceinte de gamme moyenne mid-woofer/woofer et le tweeter à l'amplificateur séparément en utilisant deux paires de câbles.

POSITIONNEMENT DES ENCEINTES

Placer les enceintes sur une surface plane, immune aux vibrations, ou sur un support bien conçu.

■ Utilisation comme enceintes stéréo à 2 canaux

Une meilleure image stéréo est obtenue si les enceintes sont légèrement orientées vers l'auditeur.

■ Utilisation comme enceintes principales dans un système multi-canaux

Positionner les enceintes de chaque côté du téléviseur. Le positionnement des enceintes est important car de lui dépend toute la qualité sonore d'un système multi-canaux. Positionner les enceintes par rapport à votre position d'écoute habituelle en se référant au mode d'emploi fourni avec votre amplificateur.

Remarque

Cette enceinte est dotée d'un blindage magnétique, mais l'image risque de se détériorer en cas de placement à côté d'un téléviseur. Déplacer dans ce cas l'enceinte loin du téléviseur.

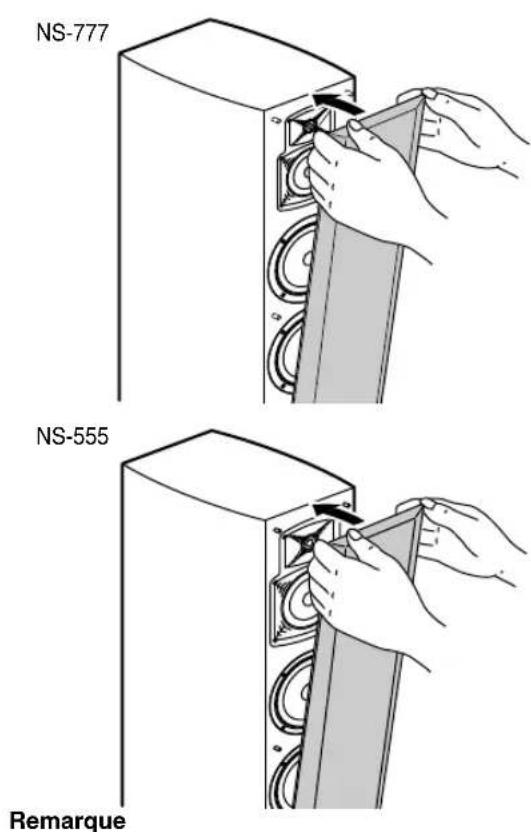

RETRAIT DU COUVERCLE AVANT

Le couvercle avant est fixé au coffret en six points et peut être déposé, si nécessaire. Pour retirer le couvercle, tenir les deux côtés et tirer légèrement en ligne droite vers l'extérieur de l'enceinte. Pour le remettre en place, aligner les six fiches sur l'enceinte avec les six trous correspondants sur la surface intérieure du couvercle et pousser légèrement.

Remarque

Quand le couvercle est retiré, faire attention de ne pas toucher les haut-parleurs avec vos mains ou avec des outils.

CARACTERISTIQUES

NS-777

Type ....Système d'enceintes bass reflex 3 voies Type à blindage magnétique

Driver 20 cm de type cône à woofer x 2

Enceinte gamme moyenne de type cône à guide d'onde de 13 cm

Tweeter de type dome à guide d'onde de 2,5 cm

Réponse en fréquence 30 Hz – 35 kHz

Impédance nominale ....6 ohms

Puissance d'entrée nominale....100 W

Puissance d'entrée maximale....250 W

Sensibilité....89 dB/2,83 V/m

Fréquence de recouvrement .... 1 kHz, 4 kHz

Type ....Système d'enceinte bass reflex 3 voies Type à blindage magnétique

Driver .... 16 cm de type cône à woofer x 2

Enceinte gamme moyenne de type cône

à guide d'onde de 13 cm

Tweeter de type dome à guide d'onde de 2,5 cm

Réponse en fréquence .... 35 Hz – 35 kHz

Impédance nominale ....6 ohms

Puissance d'entrée nominale....100 W

Puissance d'entrée maximale....250 W

Sensibilité....88 dB/2,83 V/m

Fréquence de recouvrement .... 1 kHz, 4 kHz

- Les caractéristiques techniques sont modifiables sans préavis aux fins d'amélioration.

- Veiller à ne pas dépasser les valeurs de puissance d'entrée indiquées ci-dessus.

Informations aux utilisateurs sur la collecte et la mise au rebut des vieux appareils:

Ce symbole imprimé sur les produits, leur emballage et/ou la documentation fournie indique que ces produits électriques et électroniques usagés ne peuvent pas être mis au rebut avec les déchets ménagers.

Afin de garantir le traitement, la récupération et le recyclage corrects des appareils usagés, mettez-les au rebut dans les centres de collecte adéquats, conformément aux réglementations dans votre pays ou région.

La mise au rebut correcte de ces produits contribue à la sauvegarde de ressources précieuses et permet de prévenir les risques d'effet néfaste sur la santé publique et l'environnement observés dans le cas de la mise au rebut incorrecte de tels appareils.

Pour plus d'informations sur la collecte et le recyclage des appareils usagés, veuillez prendre contact avec les autorités locales, le centre de collecte des déchets de votre région ou le point de vente où vous avez acheté l'appareil.

Avis aux utilisateurs commerciaux dans l'Union européenne:

Si vous souhaitez vous débarrasser d'appareils électriques et électroniques, adressez-vous au revendeur ou au fabricant de ces appareils pour plus d'informations.

Informations sur la mise au rebut dans les pays en dehors de l'Union européenne:

Ce symbole est uniquement d'application dans l'Union européenne. Avant de mettre de tels appareils au rebut, prenez contact avec les autorités locales de votre région ou un revendeur et informez-vous sur la mise au rebut correcte de ces appareils.
