Tipo de producto	Altavoz pasivo de 2 vías
Marca	Yamaha
Modelo	NS-555
Categoría	Altavoz de estantería
Dimensiones (An x Al x Pr)	250 x 450 x 300 mm
Peso	12 kg por altavoz
Potencia admisible	100 W RMS
Impedancia	8 Ω
Respuesta en frecuencia	45 Hz - 30 kHz
Funciones principales	Reproducción de sonido estéreo, altavoz de graves de 16 cm, tweeter de cúpula blanda de 2,5 cm, puerto bass-reflex
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	No exponer a la humedad ni a temperaturas extremas. Evitar golpes.
Piezas de repuesto y reparabilidad	Piezas disponibles a través de distribuidores autorizados de Yamaha. Se recomienda reparación por un técnico cualificado.
Información general	Altavoz pasivo diseñado para uso con un amplificador externo. Compatible con la mayoría de los sistemas hi-fi.

Preguntas frecuentes - NS-555 YAMAHA

¿Cómo conectar el altavoz Yamaha NS-555 a un amplificador?

Utilice cables de altavoz de buena calidad. Conecte el terminal positivo (+) del amplificador al terminal positivo del altavoz, y el terminal negativo (-) al terminal negativo. Apriete firmemente los terminales.

¿Cuál es la mejor ubicación para los altavoces NS-555?

Coloque los altavoces al menos a 20 cm de la pared trasera y a 1 o 2 metros de distancia entre sí para una imagen estéreo óptima. Oriéntelos hacia la posición de escucha.

¿Puedo usar los NS-555 con un amplificador de baja potencia?

Sí, pero asegúrese de que el amplificador entregue al menos 30 W RMS para un funcionamiento correcto. Una potencia demasiado baja puede provocar distorsión.

¿Cómo limpiar los altavoces?

Use un paño suave y seco para limpiar el polvo. Nunca use productos químicos o abrasivos. Para la rejilla, se recomienda una aspiradora de baja potencia.

¿Los altavoces NS-555 admiten bicableado o biamplificación?

No, el modelo NS-555 está equipado con un solo par de terminales. El bicableado no es posible sin modificación.

¿Qué hacer si el altavoz no produce sonido?

Verifique las conexiones de los cables, la alimentación del amplificador y que la fuente de audio esté activa. Intente intercambiar los cables para aislar una posible falla.

¿Qué tipo de cable de altavoz se recomienda?

Use un cable de sección 2,5 mm² o más para distancias de hasta 5 metros. Los cables de calidad reducen pérdidas e interferencias.

¿Cómo evitar dañar los altavoces?

Evite volúmenes excesivos que puedan causar distorsión. Asegúrese de que el amplificador no esté sobrecargado. Respete la potencia nominal.

¿Puedo usar los NS-555 en un sistema de cine en casa?

Sí, se pueden usar como altavoces principales frontales. Asegúrese de que combinen con un altavoz central Yamaha para una coherencia sonora.

¿Dónde encontrar piezas de repuesto o reparar mis altavoces?

Póngase en contacto con un distribuidor autorizado de Yamaha o un centro de servicio. Las piezas como los tweeters y los woofers están disponibles. La reparación debe ser realizada por un profesional.

MANUAL DE USUARIO NS-555 YAMAHA

Gracias por haber escogido este sistema de altavoces YAMAHA.

PRECAUCIÓN

Antes de utilizar el altavoz lea lo siguiente.

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.
• Instale el altavoz en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.

- Para evitar que el exterior no se deforme o decolore, no instale el altavoz donde quede expuesto a los rayos del sol o humedad excesiva.

- No colocar los siguientes objetos en este el altavoz: Vidrio, porcelana, pequeños trozos de metal etc. Si el vidrio, etc. se cae por la vibración y se rompe, puede provocar heridas corporales.

Una vela encendida etc.

Si la vela se cae por la vibración puede provocar un incendio y heridas corporales.

Un recipiente que contenga agua

Si el recipiente se cae por la vibración y el agua se derrama puede provocar un daño en el altavoz y/o puede recibir una descarga eléctrica.

- No coloque el altavoz en un lugar donde puedan caer objetos extraños como gotas de agua. Podría causarse un incendio, daños a el altavoz, y/o lesiones personales.

- No instale el altavoz en un lugar donde pueda golpearse y caerse o pueda recibir el impacto de un objeto que caiga encima. Un lugar estable también contribuirá a obtener un sonido mejor.

- Si se instalan el altavoz en el mismo estante o mueble que el giradiscos puede provocar una realimentación del sonido.

- Nunca ponga una mano o un objeto extraño en el puerto situado en la parte trasera del altavoz, ya que podría causar daños personales y/o daños al altavoz.

- Al cambiar el altavoz de sitio, no sujete el puerto, ya que podría causar daños personales y/o daños al altavoz.

- Si se nota una distorsión del sonido, baje el control de volumen del amplificador. No permita que su amplificador entre en “corte”. Esto puede dañar el altavoz.

- Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal de el altavoz, debe tener cuidado para no superar la entrada máxima de los altavoces.

- No limpie el altavoz con disolventes químicos porque podría dañarse el acabado. Utilice para la limpieza un paño limpio y seco.

• No intente modificar ni arreglar el altavoz. Póngase en contacto con el personal del servicio técnico de YAMAHA cuando necesite sus servicios. En ningún caso deberá abrirse la caja.
• La instalación en un lugar seguro es responsabilidad del propietario. YAMAHA no se hace responsable por ningún accidente provocado por una instalación incorrecta de el altavoz.

PRECAUCIONES EN LA UBICACIÓN DE LOS ALTAVOCES

El altavoz fue construido con la mayoría de su peso localizado en la parte superior, y es por esto susceptible a caerse si no se tiene el cuidado adecuado para asegurar su estabilidad. Si el altavoz se cae, se puede dañar o puede ser la causa de lesiones (o hasta la muerte) a personas y/o daños a propiedades personales.

Para un uso seguro y adecuado del altavoz:

• Coloque el altavoz en una ubicación que sea sólida, nivelada, lisa y baja (con respecto al piso).
• No empuje o aplique presión a los lados de los altavoces cuando los mueva, o apoye objetos sobre los costados de estos.
• No se siente ni coloque objetos en la parte superior del altavoz.

Vibraciones o sacudidas asociadas con terremotos y otros fenómenos o actividades pueden causar que el altavoz se caiga.

Por razones de seguridad, se recomienda utilizar productos disponibles en el comercio que incrementan la estabilidad del altavoz (adaptadores de metal o cadenas, etc.).

Utilice los soportes incluidos con el altavoz para incrementar la estabilidad:

Asegúrese de utilizar los soportes independientemente de donde estén posicionados el altavoz. La fijación de los soportes incluidos con el altavoz refuerza la base de los mismos para que no se caigan.

Por favor tenga la precaución de que aún cuando los soportes están conectados, esto no garantiza que el altavoz no se caerá.

FIJACIÓN DE LOS SOPORTES

Cuando coloque los altavoces, asegúrese de utilizar los soportes para incrementar la estabilidad.

Los soportes suministrados son de dos tipos. Dos soportes son para el lado derecho y los otros son para el lado izquierdo. Coloque cada soporte en la posición correcta en la parte inferior del altavoz según la figura que aparece a continuación.

Vista desde la parte inferior del altavoz

Utilice los 8 agujeros especificados localizados en la base del altavoz.

Procedimiento:

① En primer lugar, pase el tornillo por la arandela, a continuación, a través del orificio interno del soporte, y atornille en el orificio exterior del altavoz. No apriete demasiado en este punto.

②Pase un tornillo a través del orificio exterior del soporte y atorníllelo en otro orificio de la base del altavoz.
③Apriete ambos tornillos firmemente.
④ Fije una almohadilla a la parte inferior de la porción final del soporte.
⑤ Fije los otros soportes a las otras esquinas de la base del altavoz en la misma forma y confirme que los 4 soportes se han fijado firmemente.

Tenga cuidado de no aplicar fuerza a los lados del altavoz, de lo contrario el altavoz se puede caer causando daño a este o lesiones personales.

CONEXIONES CON EL AMPLIFICADOR

Este sistema de altavoces es apto para las conexiones estándar y de doble cable. Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.

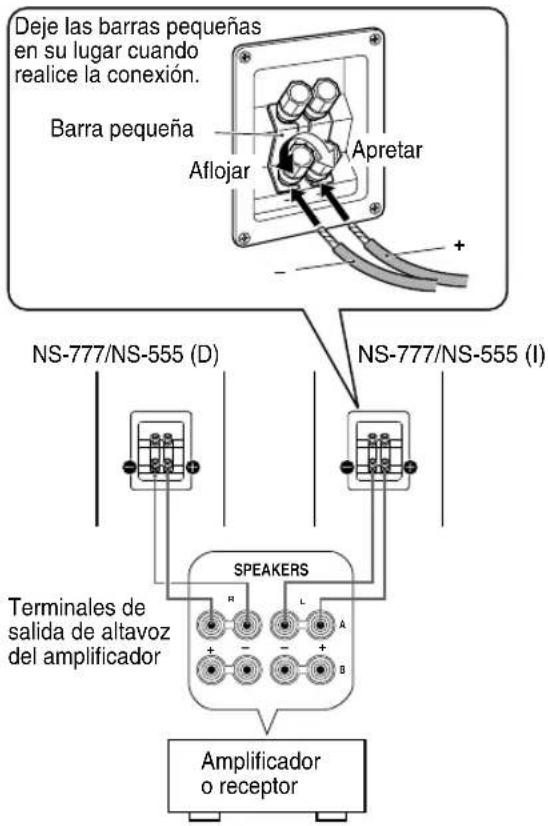

[Conexión estándar]

■ CONEXIONES

• Conecte las terminales de entrada tipo tornillo en la parte trasera de el altavoz a las terminales de salida de altavoz del amplificador (o receptor) con el cable de altavoz.
• Conecte los terminales (+) en el amplificador (o receptor) y el altavoz utilizando un lado del cable. Conecte los terminales (−) en ambos componentes utilizando el otro lado del cable.
• Conecte un altavoz a las terminales izquierdas (marcadas con la letra L) de su amplificador, y otro altavoz a las terminales derechas (marcadas con la letra R), asegúrese de no invertir las polaridades (+, -). Si un altavoz se conecta con la polaridad invertida, el sonido no será natural y habrá ausencia de bajos.

Como conectar:

①Retire la capa aislante que cubre las extremidades de cada cable de altavoz girando hasta que se desprenda.

②Afloje la perilla del terminal.
③Inserte el cable pelado.
④Apriete el nudo y fije el cable. Tire ligeramente del cable en el terminal para verificar que está firmemente conectado.

Nota

No deje que los cables pelados estén en contacto ya que ello podría ocasionar daños al altavoz, al amplificador o a ambos.

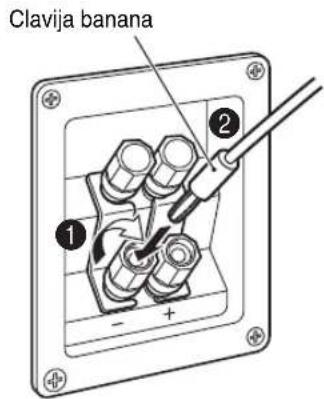

[Utilice una clavija banana]

①Apriete la perilla del terminal.
②Inserte la clavija banana en el terminal.

[Conexión de dos cables]

Este sistema de altavoz es apto para conexiones de doble cable. Para conectar el altavoz a los terminales de salida del amplificador (o receptor), se utilizan dos pares de cables para cada blafle/semibafle y los altavoces para agudos en lugar de las conexiones estándar.

Este tipo de conexión disminuye la distorsión de modulación causada por la resistencia eléctrica de los cables y la corriente circulante de los altavoces. Por lo tanto, se puede esperar una calidad de sonido pura.

Para utilizar conexiones de dos cables, retire las barras cortas de los terminales, a continuación, conecte el semibafle/bafle y el altavoz para agudos al amplificador de forma independiente, utilizando dos pares de cables.

COLOCACIÓN DE LOS ALTAVOCES

Coloque los altavoces sobre una superficie robusta, sin vibraciones y bien construida.

■ Empleo como altavoces estéreo de 2 canales

Se obtendrán mejores imágenes estéreo cuando se ponen los altavoces un poco girados hacia los oyentes.

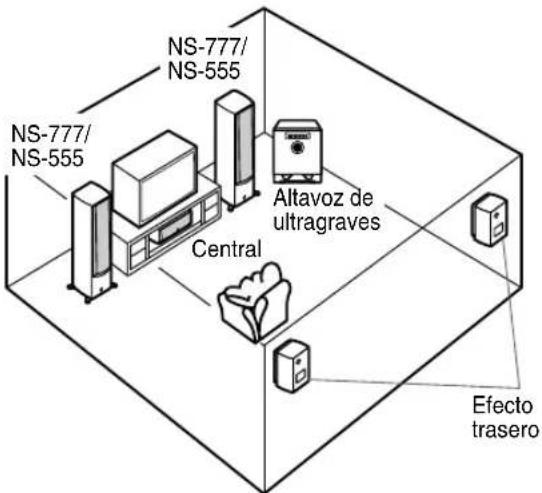

■ Empleo como altavoces principales en un sistema de canales múltiples

Sitúe los altavoces a ambos lados del televisor. La colocación de los altavoces es importante, porque controla toda la calidad del sonido en un sistema de canales múltiples. Sitúe los altavoces basándose en su posición de audición siguiendo los procedimientos del manual de instrucciones suministrado con su amplificador.

Nota

Este altavoz presenta un diseño blindado magnéticamente, pero todavía es probable que al ubicarlo demasiado cerca de un equipo de televisión se pueda deteriorar el color de la imagen. Si esto sucede, mueva el altavoz lejos del equipo de televisión.

EXTRACCIÓN DE LA CUBIERTA FRONTAL

La cubierta frontal se fija a la caja acústica por seis puntos, y puede extraerse si así se desea. Para extraer la cubierta, tómela por ambos lados y tire de la misma lentamente recto hacia adelante para separarla del altavoz. Para colocarla, alinee los seis apéndices en la superficie interior de la cubierta con los seis orificios correspondientes en el altavoz y empújela con cuidado.

Nota

Cuando se extraiga la cubierta, tenga cuidado de no tocar la parte vibrante de los altavoces con las manos ni de ejercer fuerza excesiva con herramientas.

ESPECIFICACIONES

NS-777

Tipo ......Sistema de altavoces de reflejo de grave de 3 vías

Tipo de blindaje magnético

Accionador ....20 cm woofer cónico x 2

Antena de guía de ondas de 13 cm

cónica de medio alcance

Antena de guía de ondas de 2,5 cm para

altavoz de agudos doméstico

Respuesta en frecuencia 30 Hz – 35 kHz

Impedancia nominal.... 6 ohmios

Potencia de entrada nominal.... 100 W

Potencia máxima de entrada 250 W

Sensibilidad....89 dB/2,83 V/m

Frecuencia cruzada 1 kHz, 4 kHz

Dimensiones (An x Al x Pr) ..... 276 mm x 1100 mm x 390 mm

Peso....24,4 kg

Accesorios...... Soporte (D x 2, I x 2)

Arandela x 4

Tornillo x 8

Almohadilla x 4

NS-555

Tipo ......Sistema de altavoces de reflejo de grave de 3 vías

Tipo de blindaje magnético

Accionador ....16 cm woofer cónico x 2

Antena de guía de ondas de 13 cm

cónica de medio alcance

Antena de guía de ondas de 2,5 cm para

altavoz de agudos doméstico

Respuesta en frecuencia 35 Hz – 35 kHz

Impedancia nominal.... 6 ohmios

Potencia de entrada nominal.... 100 W

Potencia máxima de entrada 250 W

Sensibilidad....88 dB/2,83 V/m

Frecuencia cruzada 1 kHz, 4 kHz

Dimensiones (An x Al x Pr)

222 mm x 980 mm x 345 mm

Peso....20 kg

Accesorios...... Soporte (D x 2, I x 2)

Arandela x 4

Tornillo x 8

Almohadilla x 4

• Especificaciones sujetas a cambios sin previo aviso debido a las modificaciones del producto.
• Deberá asegurarse de no exceder los valores de potencia indicados anteriormente.

Información para usuarios sobre la recogida y eliminación de equipos viejos:

Este símbolo en los productos, embalajes y/o documentación adjunta significa que los productos eléctricos y electrónicos usados no se deben mezclar con los residuos domésticos normales.

Para el tratamiento, recuperación y reciclaje de productos viejos, llévelos a un punto de recogida adecuado según la legislación de su país.

Con la correcta eliminación de estos productos estará ayudando a salvar recursos valiosos y a evitar potenciales efectos negativos sobre la salud humana y el medio ambiente que podrían derivarse de un manejo inapropiado de los residuos.

Para más información sobre la recogida y reciclaje de productos viejos, póngase en contacto con su ayuntamiento, con el servicio de recogida de residuos o con el punto de venta donde los adquirió.

Para usuarios de empresas de la Unión Europea:

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para más información.

Información sobre la eliminación de equipos en otros países fuera de la Unión Europea:

Este símbolo solo es válido en la Unión Europea. Si desea desechar estos productos, póngase en contacto con las autoridades locales o con el distribuidor e infórmese sobre el método correcto de eliminación.
