Producttype	Passieve 2-weg luidspreker
Merk	Yamaha
Model	NS-555
Categorie	Boekenplankluidspreker
Afmetingen (B x H x D)	250 x 450 x 300 mm
Gewicht	12 kg per luidspreker
Toegelaten vermogen	100 W RMS
Impedantie	8 Ω
Frequentierespons	45 Hz - 30 kHz
Belangrijkste functies	Stereo geluidsweergave, 16 cm woofer, 2,5 cm soft dome tweeter, bass-reflexpoort
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet blootstellen aan vocht of extreme temperaturen. Vermijd stoten.
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij erkende Yamaha-dealers. Reparatie door een gekwalificeerde technicus aanbevolen.
Algemene informatie	Passieve luidspreker ontworpen voor gebruik met een externe versterker. Compatibel met de meeste hi-fi-systemen.

Veelgestelde vragen - NS-555 YAMAHA

Hoe sluit ik de Yamaha NS-555 luidspreker aan op een versterker?

Gebruik luidsprekerkabels van goede kwaliteit. Sluit de positieve (+) pool van de versterker aan op de positieve pool van de luidspreker, en de negatieve (-) pool op de negatieve pool. Draai de aansluitingen stevig vast.

Wat is de beste plaatsing voor de NS-555 luidsprekers?

Plaats de luidsprekers op minimaal 20 cm van de achterwand en 1 tot 2 meter uit elkaar voor een optimaal stereobeeld. Richt ze naar de luisterpositie.

Kan ik de NS-555 gebruiken met een versterker met laag vermogen?

Ja, maar zorg ervoor dat de versterker minimaal 30 W RMS levert voor correcte werking. Te laag vermogen kan vervorming veroorzaken.

Hoe reinig ik de luidsprekers?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik nooit chemische of schurende middelen. Voor het rooster wordt een stofzuiger op laag vermogen aanbevolen.

Ondersteunen de NS-555 luidsprekers bi-wiring of bi-amping?

Nee, de NS-555 is uitgerust met één paar aansluitingen. Bi-wiring is niet mogelijk zonder aanpassingen.

Wat te doen als de luidspreker geen geluid produceert?

Controleer de kabelaansluitingen, de voeding van de versterker en of de audiobron actief is. Probeer de kabels om te wisselen om een mogelijke fout te isoleren.

Welk type luidsprekerkabel wordt aanbevolen?

Gebruik een kabel met een doorsnede van 2,5 mm² of meer voor afstanden tot 5 meter. Kwaliteitskabels verminderen verliezen en interferentie.

Hoe voorkom ik schade aan de luidsprekers?

Vermijd overmatige volumes die vervorming kunnen veroorzaken. Zorg ervoor dat de versterker niet overbelast is. Houd u aan het nominale vermogen.

Kan ik de NS-555 gebruiken in een thuisbioscoopsysteem?

Ja, ze kunnen worden gebruikt als frontluidsprekers. Zorg ervoor dat ze overeenkomen met een Yamaha centrumluidspreker voor geluidsconsistentie.

Waar vind ik reserveonderdelen of kan ik mijn luidsprekers laten repareren?

Neem contact op met een erkende Yamaha-dealer of een servicecentrum. Onderdelen zoals tweeters en woofers zijn verkrijgbaar. Reparatie moet door een professional worden uitgevoerd.

GEBRUIKSAANWIJZING NS-555 YAMAHA

Bedankt voor het kiezen van een YAMAHA luidsprekersysteem.

VOORZICHTIG

Lees deze voorzorgsmaatregelen nauwkeurig, alvorens de luidsprekers te gebruiken.

• Lees deze handleiding nauwkeurig om de beste prestaties te garanderen. Bewaar de handleiding op een veilige plaats om in de toekomst te kunnen raadplegen.
• Installeer de luidsprekers op een koele, droge en schone locatie – uit de buurt van vensters, hittebronnen, bronnen van overmatige trillingen, stof, vocht en kou. Vermijd bronnen van brom (transformators, motoren). Stel de luidspreker niet bloot aan regen of water om brand of elektrische schokken te vermijden.

- Om te voorkomen dat de behuizing vervormt of verkleurt, plaatst u de luidspreker niet waar deze wordt blootgesteld aan direct zonlicht of uitzonderlijke vochtigheid.

- Plaats geen van de volgende objecten op de luidspreker: Glas, aardewerk, kleine metalen, etc. Als glas valt en breekt door trillingen, kan dit lichamelijk letsel veroorzaken.

Een brandende kaars etc.

Als de kaars valt door trillingen, kan dit brand en lichamelijk letsel veroorzaken.

Een vat gevuld met water

Als het vat valt door trillingen en het water overloopt, kan dit schade aan de luidspreker veroorzaken en/of kunt u een elektrische schok krijgen.

- Plaats de luidspreker niet op een plaats waar vreemde objecten, zoals waterdruppels kunnen vallen. Dit kan brand, schade aan de luidspreker en/of lichamelijk letsel veroorzaken.

- Plaats de luidsprekers niet op een plaats waar deze kan worden omgestoten of door vallende objecten geraakt kan worden. Stabiele plaatsing garandeert ook beter geluidsprestaties.

- Het plaatsen van de luidspreker op dezelfde plank of hetzelfde rek als de draaitafel kan feedback veroorzaken.

- Steek nooit een hand of een vreemd voorwerp in de poort aan de achterkant van de luidspreker, omdat dit lichamelijk letsel en/of schade aan de luidspreker kan veroorzaken.

- Houd bij verplaatsen van de luidspreker de poort niet vast, omdat dit lichamelijk letsel en/of schade aan de luidspreker kan veroorzaken.

- Als u vervorming constateert, verlaag dan het geluidsvolume op uw versterker. Laat de versterker nooit "clippen". Anders kan de luidspreker worden beschadigd.

- Bij gebruik van een versterker met een gewogen uitgangsvermogen dat hoger is dan het nominale ingangsvermogen van de luidspreker moet ervoor worden gewaakt dat het maximum ingangsvermogen van de luidspreker nooit wordt overschreden.

- Probeer de luidspreker niet te reinigen met chemische oplossingen, omdat dit de afwerking kan beschadigen. Gebruik een schone droge doek.

• Probeer de luidspreker niet te modificeren of te repareren. Neem contact op met gekwalificeerd YAMAHA-personeel als er service noodzakelijk is. De kast mag nooit worden geopend.
• Veilige plaatsing of installatie is de verantwoordelijkheid van de eigenaar. YAMAHA is niet aansprakelijk voor ongelukken veroorzaakt door onjuiste plaatsing of installatie van de luidspreker.

VOORZORGSMAATREGELEN BIJ PLAATSING VAN DE LUIDSPREKERS

De luidspreker is zodanig geconstrueerd dat het grootste gewicht zich bovenaan bevindt, waardoor hij gevoelig is voor omvallen bij minder stabiele plaatsing. Als de luidspreker omvalt kan dit de luidspreker beschadigen of kan dit de oorzaak zijn van (zelfs fataal) letsel voor personen en/of schade aanrichten aan persoonlijke eigendommen.

Voor veilig en juist gebruik van de luidspreker:

• Plaats de luidspreker op een locatie die stevig, waterpas, egaal en laag bij de vloer is.
• Voer geen druk uit op de zijkant van de luidspreker bij verplaatsing, en laat geen objecten tegen de zijkant aan leunen.
• Ga niet op de luidspreker zitten en zet er geen objecten op.

Trillingen of schokken door aardbevingen of andere verschijnselen of activiteiten kunnen maken dat de luidspreker omvalt.

Om veiligheidsredenen wordt het gebruik aanbevolen van in de handel verkrijgbare producten die de stabiliteit in de luidspreker verhogen (metalen hulpstukken of kettingen, etc.).

Gebruik de met de luidspreker meegeleverde steunen om de stabiliteit te verhogen:

Gebruik de steunen, ongeacht waar de luidspreker wordt geplaatst. Door de bij de luidsprekers geleverde steunen te bevestigen wordt het draagvlak van de luidspreker vergroot, zodat deze minder snel omvalt.

Bedenk dat als de steunen zijn bevestigd, dit niet garandeert dat de luidspreker niet kan omvallen.

Gebruik bij het plaatsen van de luidsprekers de steunen om de stabiliteit te verhogen.

De meegeleverde steunen zijn er in twee types. Twee steunen zijn voor de rechterkant en de andere voor de linkerkant. Bevestig elke steun aan de juiste positie aan de onderkant van de luidspreker, zoals weergegeven in de onderstaande afbeelding.

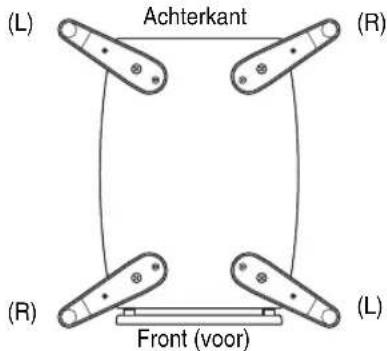

Aanzicht vanaf de onderkant van de luidspreker

Gebruik de 8 gespecificeerde openingen aan de onderkant van de luidspreker.

Procedure:

① Steek de schroef eerst in de ring, vervolgens door het binnenste gat van de steun en schroef deze in de buitenste opening van de luidspreker. Nog niet te strak vastdraaien.

② Steek een schroef door de buitenste opening van de steun en schroef deze in de andere opening aan de onderkant van de luidspreker.

③Draai beide schroeven stevig aan.

④Bevestig een kussentje aan de onderkant van het uiteinde van de steun.

⑤Bevestig de verdere steunen op dezelfde manier aan de andere hoeken van de onderkant van de luidspreker en controleer of alle vier de steunen goed zijn vastgemaakt.

Zorg dat u geen kracht uitoefent op de zijkant van de luidspreker, anders kan de luidspreker omvallen en schade of persoonlijk letsel veroorzaken.

AANSLUITINGEN OP UW VERSTERKER

Dit luidsprekersysteem is geschikt voor standard aansluitingen en dubbel bedrade aansluitingen. Zorg dat de versterker is uitgeschakeld, alvorens aansluitingen te realiseren.

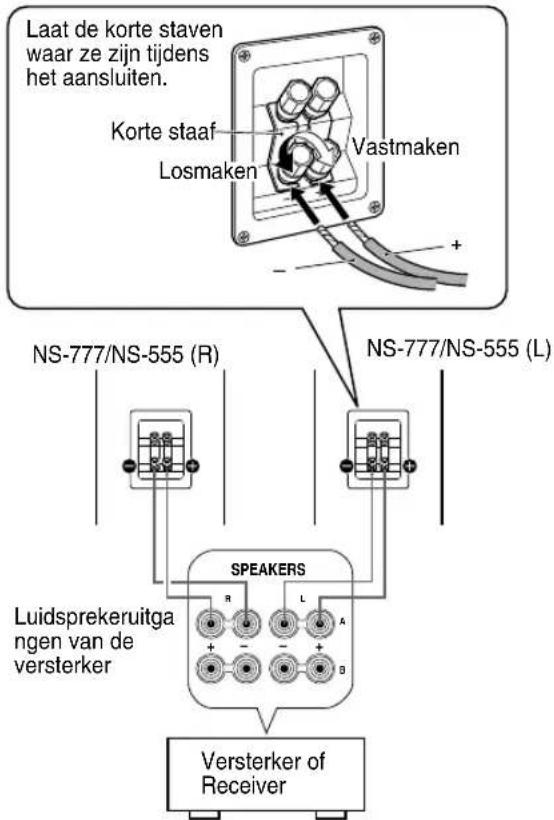

[Standaard verbinding]

■ AANSLUITINGEN

• Sluit de schroefaansluitingen op de achterkant van de luidspreker met de luidsprekerkabel aan op de luidsprekeruitgangen van de versterker (of receiver).
• Sluit de (+) aansluitingen aan op de versterker (of receiver) en de luidspreker waarbij u gebruik maakt van één ader van de kabel. Sluit de (−) aansluitingen van beide componenten aan met de andere ader van de kabel.
• Sluit één luidspreker aan op de linker aansluitingen (met de markering L) van uw versterker en een andere luidspreker op de rechter (met de markering R) aansluitingen, en let op dat u de polariteit (+, -) niet verwisselt. Als één van de luidsprekers met omgekeerde polariteit is aangesloten, zal het geluid onnatuurlijk klinken met te weinig lage tonen.

Zo sluit u aan:

①Verwijder de isolatie aan de uiteinden van de luidsprekerkabels door de coating eraf te draaien.

Goed Niet goed

②Maak de knop van aansluiting los.
③Steck de blootliggende kabel erin.
④Draai de knop vast en vergrendel de kabel. Test of de kabel vastzit door er licht bij de aansluiting aan te trekken.

Opmerking

Laat de blootliggende luidsprekerdraden elkaar niet raken, om schade aan de luidsprekers of de versterker te voorkomen.

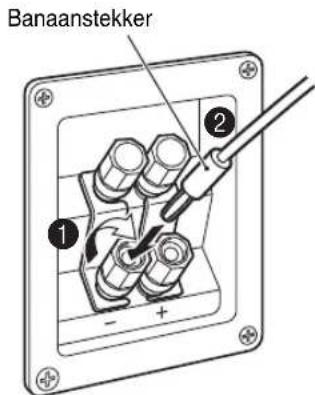

Een banaanstekker gebruiken

① Draai de aansluitingsknop vast.
② Steek de banaanstekker in de aansluiting.

[Dubbel bedrade verbinding]

Deze luidspreker is geschikt voor dubbel bedrade aansluitingen. Om de luidspreker op de uitgangen van de versterker (of receiver) aan te sluiten worden twee paar kabels gebruikt voor de mid-woofer/woofer en tweeter in plaats van standaard aansluitingen.

Dit type aansluiting verlaagt de modulatievervorming die wordt veroorzaakt door de elektrische weerstand van de kabels en stuurstroom van de luidsprekers. Als gevolg hiervan kan een betere geluidskwaliteit worden verwacht.

Verwijder voor gebruik van dubbel bedrade aansluitingen eerst de korte staven van de aansluitingen en sluit vervolgens de mid-woofer/woofer en tweeter afzonderlijk aan op de versterker met twee paar kabels.

DE LUIDSPREKERS PLAATSEN

Plaats de luidsprekers op een stabiele en trillingsvrije ondergrond, op een goede standaard.

■ Gebruiken als 2-kanaals stereo luidsprekers

Er ontstaat een beter stereobeeld als de luidsprekers enigszins naar de luisteraars toe gedraaid zijn.

■ Gebruiken als hoofdluidsprekers in een meerkanaals systeem

Plaats de luidsprekers aan beide zijden van de tv. De plaatsing van de luidsprekers is belangrijk omdat hiermee de totale geluidskwaliteit van een meerkanaals systeem wordt bepaald. Installeer de luidsprekers op basis van uw luisterpositie door de handleiding te volgen die bij uw versterker wordt geleverd.

Opmerking

Deze luidspreker heeft een magnetisch afgeschermd ontwerp, maar de kans bestaat nog steeds dat plaatsing te dicht bij een tv de beeldkleur kan beïnvloeden. Als dit gebeurt, zet de luidspreker dan verder weg van de tv.

HET LUIDSPREKERDOEK VERWIJDEREN

De bedekking aan de voorkant is op zes punten vastgemaakt aan de behuizing en kan zo nodig worden verwijderd. Om de bedekking te verwijderen houdt u deze aan beide kanten vast en trekt u hem langzaam van de luidspreker af. Weer vastmaken doet u door de zes pinnen aan de binnenkant van het oppervlak van de bedekking uit te lijnen met de zes bijbehorende openingen in de luidsprekerkast en de pinnen er voorzichtig in te duwen.

Opmerking

Als de bedekking is verwijderd, pas dan op dat u de luidsprekers niet aanraakt met uw handen of buitensporige kracht met gereedschap uitoefent.

TECHNISCHE GEGEVENS

NS-777

Type .... 3-weg basreflexluidsprekersysteem Magnetisch afgeschermd

Driver.... 20 cm conuswoofer x 2 Golfgeleidende hoorn 13 cm conus mid-range Wavegeleidende hoorn 2,5 cm dometweeter

Frequentierespons 30 Hz - 35 kHz

Nominale impedantie....6 ohm

Nominaal ingangsvermogen 100 W

Maximum ingangsvermogen 250 W

Gevoeligheid....89 dB/2,83 V/m

Scheidingsfrequentie.... 1 kHz, 4 kHz

Afmetingen (B x H x D)... 276 mm x 1100 mm x 390 mm

Gewicht....24,4 kg

Type .... 3-weg basreflexluidsprekersysteem Magnetisch afgeschermd

Driver.... 16 cm conuswoofer x 2

Golfgeleidende hoorn 13 cm conus mid-range Wavegeleidende hoorn 2,5 cm dometweeter

Frequentierespons 35 Hz – 35 kHz

Nominale impedantie....6 ohm

Nominaal ingangsvermogen 100 W

Maximum ingangsvermogen 250 W

Gevoeligheid....88 dB/2,83 V/m

Scheidingsfrequentie.... 1 kHz, 4 kHz

Afmetingen (B x H x D) .... 222 mm x 980 mm x 345 mm

Gewicht....20 kg

• Vanwege productverbeteringen kunnen technische gegevens zonder kennisgeving worden gewijzigd.
• Let crop dat de hierboven vermelde ingangsvermogenswaarden niet worden overschreden.

Informatie voor gebruikers over inzameling en verwijdering van oude apparaten:

Dit teken op de producten, verpakkingen en/of bijgaande documenten betekent dat gebruikte elektrische en elektronische producten en batterijen niet mogen worden gemengd met algemeen huishoudelijk afval.

Voor een correcte verwerking, hergebruik en recycling van oude producten dient u deze in te leveren bij een daarvoor bestemd inzamelpunt in overeenstemming met de landelijke wetgeving ter zake.

Door deze producten correct te verwijderen, helpt u natuurlijke rijkdommen te beschermen en voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving, die zich zouden kunnen voordoen door ongepaste afvalverwerking.

Voor meer informatie over het inzamelen en hergebruik van oude producten kunt u contact opnemen met uw plaatselijke gemeentebestuur, uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht.

Voor zakelijke gebruikers in de Europese Unie:

Als u elektrische en elektronische apparatuur wilt wegwerpen, moet u contact opnemen met uw dealer of leverancier voor nadere informatie.

Informatie over verwijdering in andere landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Als u deze items wilt wegwerpen, moet u contact opnemen met uw plaatselijke autoriteiten of uw dealer en vraag wat de correcte manier van verwijdering is.
