DH 40MRY - Perceuse HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse rotative à percussion (marteau rotatif)
Marque	Hitachi
Modèle	DH 40MRY
Tension nominale	120 V
Fréquence	60 Hz
Courant nominal	9.2 A
Capacité de perçage (béton)	40 mm
Capacité de carottage	105 mm
Vitesse à vide (rotations)	240 - 480 tr/min
Vitesse de percussion	1320 - 2650 perc/min
Poids	6.8 kg
Type de mandrin	SDS max
Double isolation	Oui
Modes de fonctionnement	Rotation + percussion, percussion seule
Réglage de vitesse	Électronique, 6 positions
Poignée latérale	Incluse
Accessoires inclus	Valise, poignée latérale, quenouille, graisse
Entretien du moteur	Remplacement des balais carbone
Vidange de graisse	Tous les 6 mois, graisse Hitachi A
Nettoyage	Chiffon doux avec eau savonneuse
Sécurité	Verrouillage du sélecteur, protection contre redémarrage

FOIRE AUX QUESTIONS - DH 40MRY HITACHI

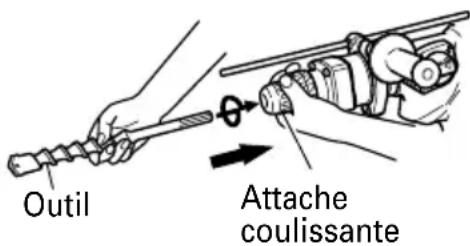

Comment monter une mèche SDS max sur le marteau rotatif ?

Nettoyez et graissez la queue de l'outil. Insérez-la dans l'orifice jusqu'au fond. Tournez légèrement en exerçant une pression, puis tirez l'attache coulissante dans le sens de la flèche pour insérer complètement. Relâchez l'attache pour verrouiller l'outil. Vérifiez en tirant dessus.

Comment régler la vitesse de rotation et la percussion ?

Utilisez la bague de réglage située sur l'outil. La graduation 1 correspond à la vitesse minimale (240 tr/min, 1320 perc/min) et la graduation 6 à la vitesse maximale (480 tr/min, 2650 perc/min). Réglez toujours l'outil à l'arrêt.

Comment utiliser la fonction percussion seule (burinage) ?

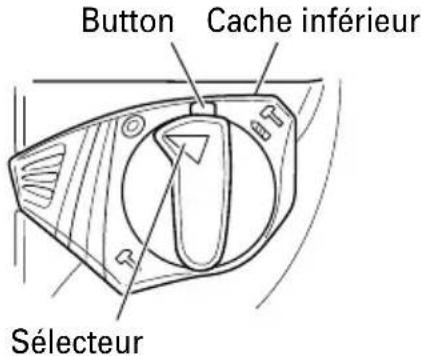

Appuyez sur le bouton de verrouillage, tournez le levier de sélection dans le sens inverse des aiguilles d'une montre pour aligner la flèche sur T (percussion). Relâchez le bouton pour verrouiller. Utilisez des ciseaux ou pointes adaptés.

Comment percer de grands trous avec une couronne ?

Montez la couronne sur la queue de couronne (graissez le filetage). Fixez la queue sur le marteau. Insérez le goujon central dans la plaque de guidage et engagez la plaque dans la couronne. Percez doucement jusqu'à 5 mm, puis retirez le goujon et la plaque pour terminer le perçage.

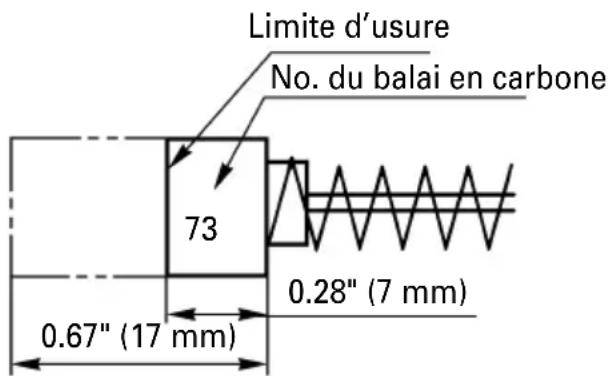

Quand faut-il remplacer les balais en carbone ?

Les balais s'usent avec le temps. Lorsqu'ils atteignent la limite d'usure, le moteur peut s'arrêter automatiquement. Remplacez-les par des balais Hitachi numéro 73. Pour ce faire, dévissez le couvercle de la queue, enlevez les chapeaux de balai et insérez les nouveaux balais.

Comment changer la graisse du marteau rotatif ?

Changez la graisse tous les 6 mois. Débranchez l'outil, retirez le couvercle du carter, essuyez l'ancienne graisse, puis appliquez 30 g de graisse Hitachi A pour marteau électrique. Remettez le couvercle en place.

Quels équipements de sécurité sont recommandés ?

Portez toujours des lunettes de protection (norme ANSI Z87.1) et des protections auditives. Utilisez la poignée latérale fournie pour un meilleur contrôle. Ne portez pas de vêtements amples ou de bijoux.

Comment nettoyer l'outil ?

Utilisez un chiffon doux légèrement imbibé d'eau savonneuse pour essuyer les parties en plastique. N'utilisez jamais de solvants comme l'essence ou le diluant. Séchez soigneusement l'outil après nettoyage.

Que faire en cas de fonctionnement anormal ?

Arrêtez immédiatement l'outil et débranchez-le. Si l'outil émet des bruits étranges, vibre anormalement ou semble défectueux, faites-le réparer par un centre de service Hitachi agréé. N'essayez pas de le réparer vous-même.

Peut-on utiliser des accessoires non Hitachi ?

Il est fortement recommandé d'utiliser uniquement des accessoires et pièces de rechange Hitachi d'origine. L'utilisation d'accessoires non approuvés peut être dangereuse et endommager l'outil. En cas de doute, contactez Hitachi.

MODE D'EMPLOI DH 40MRY HITACHI

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sûr.

AVANT L'UTILISATION 21

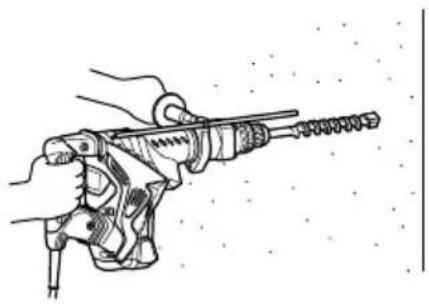

UTILISATION 22

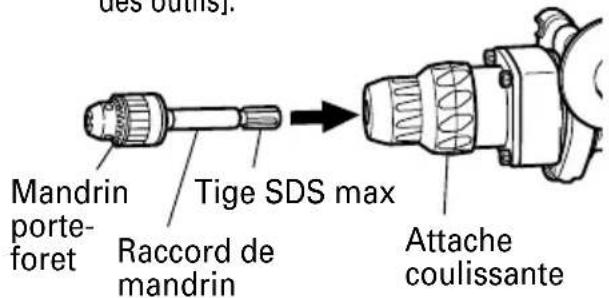

UTILISATION DU MANDRIN PORTE-FORET ET DU RACCORD DE MANDRIN .... 24

COMMENT UTILISER LA COURONNE 24

ENTRETIEN ET INSPECTION

ACCESSOIRES

ACCESSOIRES STANDARD 27

ACCESSOIRES SUR OPTION 27

ÍNDICE

Español

Página

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

REGLES GENERALE DE SECURITE

AVERTISSEMENT :

Lire toutes les instructions

Tout manquement à observer ces instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Le terme "outil électrique" qui figure dans l'ensemble des avertissements ci-dessous se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

CONSERVER CES INSTRUCTIONS

1) Sécurité de l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.

Les endroits encombrés ou sombres sont propices aux accidents.

b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.

Les outils électriques créent des étincelles susceptibles d'enflammer la poussière.

c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur.

Ne jamais modifier la prise.

Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.

Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser des équipements de sécurité. Toujours porter des verres de protection.

L'utilisation d'équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Eviter les démarrages accidentels. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher l'outil.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation de ces dispositifs peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil.

Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

-PRECAUTION-

Pour réduire tout risque de blessure, l'utilisateur doit lire le mode d'emploi.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les outils par les surfaces de grippage lors de la réalisation d'opération où l'outil de coupe risque d'entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil "sous tension" mettra les parties métalliques de l'outil "sous tension" et électrocutera l'utilisateur.

2. Portez TOUJOURS des protections auriculaires.

L'exposition au bruit peut engendrer une perte de l'audition.

1. Utilisez les poignées auxiliaires fournies avec l'outil. Toute perte de contrôle peut entraîner des blessures.
2. NE JAMAIS toucher la mèche avec des mains nues après l'utilisation.
3. NÉ JAMAIS porter de gants faits d'une matière qui risque de s'enrouler, comme du coton, de la laine, de la toile ou de la ficelle, etc.
4. TOUJOURS fixer la poignée latérale et tenir fermement le marteau rotatif.
5. NE JAMAIS toucher les parties mobiles. NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.
6. NE JAMAIS utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées.

NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. NE JAMAIS permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.
2. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.
3. Les lames et les accessoires doivent être fermement montés sur l'outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.
4. Garder propres les évents d'air du moteur. Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.
5. Utiliser l'outil motorisé à la tension nominale. Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l'on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.
6. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement. Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.
7. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension. Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.
8. Manipuler l'outil motorisé avec précaution. Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.
9. Ne pas essuyer les parties en plastique avec du solvant. Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.
10. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.
    Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.
11. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.
    Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.
12. Les lames et les accessoires doivent être fermement montés sur l'outil.
    Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.
13. Garder propres les évents d'air du moteur.
    Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.
14. Utiliser l'outil motorisé à la tension nominale.
    Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique.
    Si l'on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.
15. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement.
    Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.
16. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension.
    Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.
17. Manipuler l'outil motorisé avec précaution.
    Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.
18. Ne pas essuyer les parties en plastique avec du solvant.
    Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

21. TOUJOURS

porter des lunettes de protection qui respectent les dernières révisions du Standard ANSI Z87.1.

1. TOUJOURS vérifier s'il y a des objets encastrés, par exemple des fils électriques. Le fait de toucher avec l'outil un fil ou un câble électrique sous tension risque de provoquer une décharge électrique.

Avant l'utilisation, vérifier s'il y a des objets dissimulés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond.

23. Définitions pour les symboles utilisés sur cet outil

V ...... volts

Hz ...... hertz

A ...... ampères

n°...... vitesse sans charge

W ...... watt

☐...... Construction de classe II

---/min ..... tours par minute

\~ .... Courant alternatif

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. "Double isolation" signifie que deux systèmes d'isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d'électricité connectés à l'outil motorisé à partir du cadre extérieur manipulé par l'utilisateur. C'est pourquoi, le symbole "ou les mots "Double insulation" (double isolation) apparaissent sur l'outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y-compris de ne pas utiliser l'outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées.

Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon doux légèrement imbibé d'une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

ET

LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS

ET

PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

NOM DES PARTIES

Fig. 1

SPECIFICATIONS

Moteur Moteur série monophasé à collecteur
Source d'alimentation Secteur, 120 V 60 Hz, monophasé
Courant 9.2 A
Capacité Mèche: 1-9/16" (40 mm)	Couronne: 4-1/8" (105 mm)
Vitesse sans charge 240 – 480/min.
Vitesse de percussion à pleine charge 1,320 – 2,650/min.
Poids 15.0 lbs (6.8 kg)

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

Fonction de rotation et de percussion

○ Perçage de trous d'ancrage
○ Perçage de trous dans béton

Fonction de percussion uniquement

○ Broyage du béton, burinage, creusage et équarrissage (par application des accessoires optionnels)

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du produit.

1. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

1. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

⚠ AVERTISSEMENT:

Tout cordon endommagé devra être remplacé ou réparé.

1. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

1. Vérification des conditions d'environnement

Vérifier que l'état de l'aire de travail est conforme aux précautions.

1. Comment installer l'outil

PRECAUTION:

Pour les outils tels que foret et pointe de broyage n'utiliser que les pièces HITACHI authentiques.

(1) Nettoyer, puis graisser la queue de l'outil avec la graisse fournie à cet effet en tube vert.

(2) Pour fixer l'outil (tige SDS max), l'insérer dans l'orifice jusqu'à ce qu'il touche l'extrémité intérieure de l'orifice comme indiqué sur la Fig. 2. Si l'on continue à tourner l'outil en exerçant une légère pression, l'on sentira un endroit où il y a un obstacle. A cet endroit, tirer l'attache coulissante dans le sens de la flèche et insérer l'outil à fond jusqu'à ce qu'il touche l'extrémité intérieure. Le fait de relâcher l'attache coulissante l'inverse et fixe l'outil en place.

Fig. 2

(3) Tirer sur l'outil pour s'assurer qu'il est bien verrouillé à fond.

(4) Pour retirer l'outil, tirer complètement l'attache coulissante dans le sens de la flèche et sortir l'outil.

1. Réglage du nombre de rotations et de percussion (Fig. 3)

Ce marteau rotatif est équipé d'un circuit de commande électronique incorporé capable d'ajuster et de réguler le nombre de rotations et la fréquence de percussion. Pour l'utiliser, régler la bague en fonction du travail, par exemple perçage d'orifices dans des matériaux fragiles, burinage, centrage, etc.

La graduation "1" de la bague représente la vitesse minimum, avec 240 rotations par minute et 1,320 percussions par minute. La graduation "6" de la bague représente la vitesse maximum, avec 480 rotations par minute et 2,650 percussions par minute.

Fig. 3

PRECAUTION:

Ne pas régler la bague pendant le fonctionnement. Cela pourrait provoquer des blessures du fait que la perceuse n'est plus tenue que d'une seule main, ce qui empêche un contrôle solide de la perceuse.

UTILISATION

1. Comment percer des trous (Fig. 4)

(1) Tirer l'interrupteur après avoir appliqué la pointe de la mèche à la position de forage.
(2) Il n'est pas nécessaire d'appuyer de force sur le corps du marteau rotatif. Il sera suffisant d'appuyer légèrement sur le marteau rotatif jusqu'à ce que les éclats soient déchargés librement.

Bien que cette machine soit équipée d'un cran de sécurité, si la mèche est prise dans le béton ou autre matériel l'arrêt de son fonctionnement pourrait faire tourner le corps de la machine. Tenir fermement la poignée principale et la poignée latérale pendant le fonctionnement.

1. Comment buriner ou broyer (Fig. 5)

En appliquant l'outil sur la position de burinage ou de broyage, faire fonctionner le marteau rotatif en utilisant son propre poids. Il n'est pas nécessaire d'appuyer ou de pousser de force.

1. Perçage en "rotation + percussion":

PRECAUTION:

Si l'on règle le sélecteur pendant la rotation du moteur, l'outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien régler le sélecteur lorsque le moteur est à l'arrêt complet.

(1) Commutation sur "rotation + percussion"

(a) Appuyer sur le bouton, libérer le verrou et tourner le levier de sélection dans le sens des aiguilles d'une montre. (b) Aligner ▲ du levier de sélection sur IT du support de levier comme indiqué sur la Fig 6. (c) Relâcher le bouton pour verrouiller le levier de sélection.

Cache inférieur

Fig. 6

REMARQUE:

Tourner le sélecteur (ne pas appuyer dessus) pour voir s'il est bien verrouillé à fond et s'assurer qu'il ne tourne pas.

1. Burinage et découpures en "percussion":

PRECAUTION:

Si l'on règle le sélecteur pendant la rotation du moteur, l'outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien régler le sélecteur lorsque le moteur est à l'arrêt complet.
Si l'on utilise une pointe à béton ou un ciseau à froid sur la position "rotation + percussion", l'outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien veiller à les utiliser sur la position "percussion".

(1) Commutation sur "percussion"

(a) Appuyer sur le bouton, libérer le verrou et tourner le levier de sélection dans le sens inverse des aiguilles d'une montre.
(b) Aligner ▲ du levier de sélection sur T du support de levier comme indiqué sur la Fig 7.
(c) Relâcher le bouton pour verrouiller le levier de sélection.

Sélecteur Cache inférieur

Fig. 7

REMARQUE:

Tourner le sélecteur (ne pas appuyer dessus) pour voir s'il est bien verrouillé à fond et s'assurer qu'il ne tourne pas.

(2) Pour fixer là position de travail d'outils tels que ciseau à froid, etc.

(a) Appuyer sur le bouton, libérer le verrou et tourner le levier de sélection dans le sens inverse des aiguilles d'une montre.

Aligner ▲ du levier de sélection sur ◎ du support de levier comme indiqué sur la Fig 8.

(b) Relâcher le bouton pour verrouiller le levier de sélection.

Fig. 8

(d) Commuter le sélecteur sur "frappe" en procédant comme indiqué au point (1) ci-dessus et fixer la position de l'outil.

1. Installer la quenouille (Fig. 10)

(1) Desserrer la poignée latérale et insérer la partie droite de la quenouille dans le trou du boulon de la poignée.

(2) Déplacer la quenouille à la position spécifiée et faire tourner l'attache coulissante de la poignée latérale dans le sens des aiguilles d'une montre pour fixer la quenouille.

Fig. 10

1. Préchauffage (Fig. 11)

Le système de graissage de l'outil risque de devoir être préchauffé dans les régions froides.

Placer l'extrémité de la mèche de façon qu'elle entre en contact avec le béton, enclencher l'interrupteur et effectuer une opération de préchauffage. Bien s'assurer que l'outil fait entendre un bruit de heurt, puis utiliser l'outil.

Pendant l'opération de préchauffage, tenir fermement la poignée latérale et le corps de l'outil des deux mains de façon à garder une bonne prise de l'outil et faire attention que le corps de l'opérateur ne pivote pas sons l'effet d'une mèche coincée.

1. Comment utiliser la mèche (queue conique) et le raccord de queue conique.

(1) Installer la mèche à queue conique dans le raccord de queue conique. (Fig. 12)

Fig. 12

(2) Mettre l'appareil sous tension et percer un trou de base.

(3) Après avoir retirer la poussière avec une seringue, fixer le mandrin à la pointe du sabot et l'enfoncer dans le sabot avec un marteau.

(4) Pour retirer la mèche à queue conique, insérer une clavette dans la fente du raccord de queue conique et frapper sur la clavette avec un marteau. (Fig. 13)

Noter que l'appareil peut fonctionner en "rotation seulement" si l'on y monte des pièces vendues séparément, par exemple mandrin porte-foret et raccord de mandrin. L'utiliser avec le levier sur la position "rotation + percussion".

AVERTISSEMENT:

Pendant le fonctionnement, bien tenir la poignée et la poignée latérale pour éviter que le corps de l'opérateur n'oscille.

(1) Commutation sur "rotation + percussion" Pour commuter sur "rotation + percussion", procéder comme indiqué au point [3. Perçage en "rotation + percussion"].

(2) Fixation du raccord de mandrin sur le mandrin porte-foret (Fig. 14)

(a) Fixer le raccord de mandrin sur le mandrin porte-foret.

(b) La tige SDS max du raccord de mandrin est l'équivalent du foret de perçage. En conséquence, pour la fixation et le retrait, procéder comme indiqué au point [Fixation des outils].

Fig. 14

(3) Perçage

(a) Le perçage ne s'effectuera pas plus rapidement si l'on exerce une pression plus forte que nécessaire sur le corps de l'outil. Au contraire, le fait d'appuyer plus fort ou d'exercer une plus forte pression sur le corps de l'outil ne peut qu'endommager le foret de

perçage, réduisant le rendement et la durée de service de l'outil.

(b) Il peut arriver que le foret se rompe lorsque le perçage est presque terminé. Il est important de relâcher la pression de la poussée lorsqu'on arrive vers la fin du perçage.

COMMENT UTILISER LA COURONNE

Utiliser la couronne pour percer de grands trous. L'utiliser avec le goujon central et la queue de couronne fournis en tant qu'accessoires en option.

1. Montage

PRECAUTION:

S'assurer que l'interrupteur est sur la position d'arrêt (OFF) et débrancher l'outil.

(1) Monter la couronne sur la queue de couronne. (Fig. 15) Graisser le filetage da la queue de couronne afin de faciliter le démontage.

Fig. 15

(2) Monter la queue de couronne sur le marteau rotatif à percussion. (Fig. 16)

(3) I introduire la guijon central dans la plaque de guidage jusqu'à ce qu'il arrête.

(4) Engager la plaque de guidage dans la couronne et tourner la plaque de guidage à gauche ou à droite de manière à ce qu'elle à ce qu'elle ne puisse pas tomber, même si elle orientée vers le bas. (Fig. 17)

Fig. 17

1. Perçage (Fig. 18)

(1) Brancher la perceuse.
(2) Un ressort est placé dans le goujon central. Appuyer légèrement l'outil contre le mur ou le plancher tout droit. Toute la surface de la couronne doit être en contact avec le mur ou le plancher. Mettre en marche.
(3) Quand on a percé sur une profondeur d'environ 3/16" (5 mm), la position du trou est déterminée. Continuer à percer après avoir retiré le goujon central et la plaque de guidage de la couronne. (4) Si l'on applique une force excessive, cela donnera un travail bâclé et abîmera la pointe du foret de perçage, réduisant ainsi la durée de service du marteau rotatif.

Quand on retire le goujon central et la plaque de guidage, mettre l'interrupteur sur la position d'arrêt (OFF) et débrancher la perceuse.

1. Démontage (Fig. 19)

Une autre méthode consiste à retirer la queue de la couronne du marteau rotatif à frapper fortement la tête de la queue de la couronne deux ou trois fois avec un marteau, tout en maintenant la couronne. Cela aura pour effet de desserrer le filetage et on pourra retirer la couronne.

Fig. 19

ENTRETIEN ET INSPECTION

AVERTISSEMENT:

S'assurer de mettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l'entretien et l'inspectio.

1. Contrôle du foret de perçage

Etant donné que l'utilisation d'une mèche usée entraînera un mauvais fonctionnement du moteur et une diminution de l'efficacité, remplacez la mèche usée par une neuve ou aiguisez-la immédiatement et dès que vous notez une certaine usure.

1. Inspection des vis

Inspector régulièrement toutes les vis et s'assurer qu'elles sont correctement serrées. Si l'une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT:

Utiliser la marteau rotatif avec des vis desserrées est extrêmement dangereux.

3. Entretien du moteur:

Le bobinage de l'ensemble moteur est le "coeur" même de l'outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Contrôle des balais en carbone (Fig. 20)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Quand ils sont usés ou près de la "limite d'usure", il pourra en résulter un mauvais fonctionnement du moteur. Quand le moteur est équipé d'un balai en carbone à arrêt automatique, il s'arrêtera automatiquement. Remplacez alors les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la figure. En outre, toujours tenir les balais propres et veiller à ce qu'ils coulissent librement dans les supports.

PRECAUTION:

Utiliser la polisseuse avec un balai en carbone qui est usé au-delà de la limite d'usure endommagera le moterur.

Fig. 20

REMARQUE:

Utiliser le balai en carbone HITACHI No. 73 indiqué sur la Fig. 20.

○ Remplacement du balais en carbone

Desserrer la vis de fixation et enlever le couvercle de la queue. Enlever la chapeau de balai et la balai en carbone. Après avoir remplacé le balai en carbone, serrer fermement le chapeau du balai et installer le couvercle avec deux vis de fixation.

5. Comment remplacer la graisse

Cette machine est de construction entièrement hermétique pour la protéger contre la poussière et pour éviter les fuites de lubrifiant. Elle peut donc être utilisée sans lubrification pendant longtemps. Remplacer la graisse comme indiqué ci-dessous.

○ Période de remplacement

Remplacer la graisse après chaque période de 6 moins d'utilisation. Se procurer la graisse chez l'Agence de Service Autorisée HITACHI la plus proche. Procéder au remplacement.

○ Plein de graisse

PRECAUTION:

Avant de faire le plein de la graisse, fermer l'interrupteur et débrancher l'outil de la prise de courant.

(1) Enlever le couvercle du carter et essuyer la graisse à l'intérieur.
(2) Appliquer 1.0 oz (30 g) de graisse pour marteau électrique Hitachi A (en tube) au carter.
(3) Après avoir fait le plein de graisse, installer fermement le couvercle du carter.

Fig. 21

REMARQUE:

La graisse pour marteau électrique Hitachi A est du type à viscosité faible. Si nécessaire, se procurer la graisse chez un agent réparateur Hitachi agréé; adressez-vous à votre Agent de Service Autorisé Hitachi pour vous en procurer de nouveau.

6. Entretien et reparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

7. Liste des pièces de rechange

A: No. élément
B: No. code
C: No. utilisé
D: Remarques

PRECAUTION :

- Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé.

Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

ACCESSOIRES

AVERTISSEMENT:

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil.

L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

(1) Valise (Plastique) (No. de code 326489)...... 1

(2) Poignée latérale (No. de code 313078) ...... 1

(3) Quenouille (No. de code 971786) ...... 1

(4) Graisse A pour marteau (No. de code 981840)...... 1

ACCESSOIRES SUR OPTION.....vendus séparément

Pour plus d'informations sur les accessoires, veuillez contacter HITACHI 1-800-59-TOOLS

1. Perçage de trous de passage (Rotation + Percussion)

(1) Mèche (Tige SDS max)

Diamètre extérieur	Longueur totale No. de code
5/8" (340 mm)(16 mm) 21-	13-3/8"(540 mm)	313448
	1/4"
3/4" (340 mm)(19 mm) 21-	13-3/8"(540 mm)	313449
	1/4"
7/8" (320 mm)(22 mm) 20-	12-5/8"(520 mm)	313450
	15/32"

Diamètre extérieur	Longueur totale No. de code
1" (320 mm) (25 mm) 20-	12-5/8"	313451
	15/32"(520 mm)	313459
1-1/8" (370 mm) (28 mm) 22-	14-9/16"	313452
	7/16"(570 mm)	313460
1-1/4" (370 mm) (32 mm) 22-	14-9/16"	313453
	7/16"(570 mm)	313461
1-1/2" (370 mm) (38 mm) 22-	14-9/16"	313454
	7/16"(570 mm)	313462
1-9/16" (370 mm) (40 mm) 22-	14-9/16"	313455
	7/16"(570 mm)	313463

1. Perçage de trous d'ancrage (Rotation + Percussion)

Adaptateur pour tige SDS plus

(1) Mèche (Tige SDS plus)

(2) Adaptateur pour tige SDS plus (Tige SDS max)

No. de code 313465

1. Perçage de trous à large diamètre (Rotation + Percussion)

(plaque de guidage) (1) Goujon central

No. de code

985388

955169

(2) Couronne

No. de code

955165

(3) Queue de courne (Tige SDS max)

Diamètre extérieur

2" (50 mm)

4-1/8" (105 mm)

No. de code

313467

1. Perçage de trous....Pour perçage des métaux et du bois

(1) 13 mm mandrin porte-foret (13VLD-D)

No. de code 321813

(2) Raccord de mandrin (Tige SDS max)

No. de code 313468

(3) Clé de mandrin

No. de code 930515

1. Mise en place du boulon pour d'ancre chimique (Rotation + Percussion)

(Support standard disponible dans le commerce)

(1) Raccord d'ancre chimique (Tige SDS max)

Dimensions du carré du côté de l'installation du support	No. de code
1/2" (12.7 mm) 313469
3/4" (19.0 mm) 313470

1. Creusage de rainures et cassure des angles (Percussion)

(1) Ciseau à froid

Longueur totale No. de code

11" (280 mm) 313473

15-3/4" (400 mm) 313474

1. Coupage d'asphalte (Percussion)

(1) Fraise

Longueur totale Largeur No. de code
15-3/4" (400 mm) 1-31/32" (50 mm) 313475

10. Dégrossissage (Percussion)

Longueur totale No.	de code
8-21/32" (220 mm) 31	3479

11. Bourrage (Percussion)

Longueur totale No.	de code
8-21/32" (220 mm) 31	3479

12. Seringue (pour enlever déchets)

No. de code 320859

1. Graisse A pour marteau

1.1 lbs (500 g) (en boîte) No. de code 980927
0.15 lbs (70 g) (en tube vert) No. de code 308471

REMARQUE:

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
