| Tipo de producto | Taladro rotativo de percusión (martillo rotatorio) |
| Marca | Hitachi |
| Modelo | DH 40MRY |
| Tensión nominal | 120 V |
| Frecuencia | 60 Hz |
| Corriente nominal | 9.2 A |
| Capacidad de perforación (hormigón) | 40 mm |
| Capacidad de sacar testigos | 105 mm |
| Velocidad en vacío (rotaciones) | 240 - 480 r/min |
| Velocidad de percusión | 1320 - 2650 golpes/min |
| Peso | 6.8 kg |
| Tipo de portabrocas | SDS max |
| Doble aislamiento | Sí |

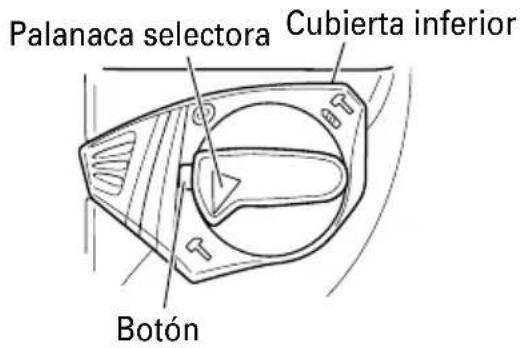

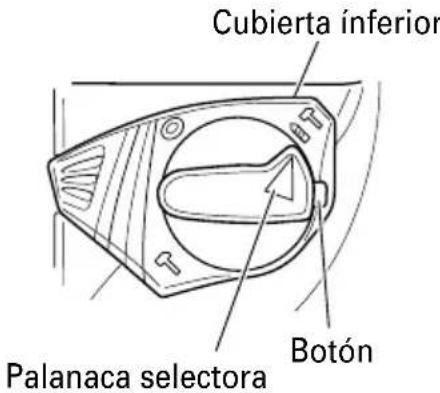

| Modos de funcionamiento | Rotación + percusión, solo percusión |
| Ajuste de velocidad | Electrónico, 6 posiciones |
| Empuñadura lateral | Incluida |
| Accesorios incluidos | Maletín, empuñadura lateral, caña, grasa |

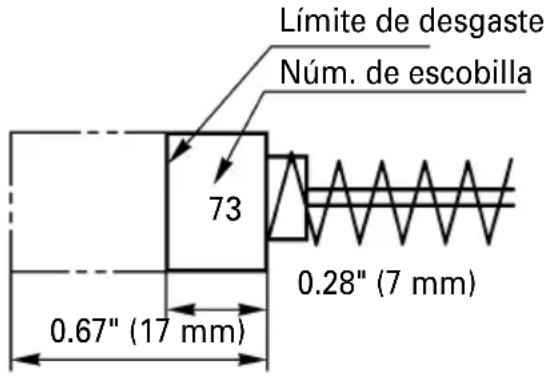

| Mantenimiento del motor | Reemplazo de las escobillas de carbón |
| Cambio de grasa | Cada 6 meses, grasa Hitachi A |
| Limpieza | Paño suave con agua jabonosa |
| Seguridad | Bloqueo del selector, protección contra reinicio |
Preguntas frecuentes - DH 40MRY HITACHI
Preguntas de los usuarios sobre DH 40MRY HITACHI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Taladro en formato PDF gratis! Encuentra tus instrucciones DH 40MRY - HITACHI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DH 40MRY de la marca HITACHI.
MANUAL DE USUARIO DH 40MRY HITACHI
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
ADVERTENCIA
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.
CONTENTS
English
Page
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD 30
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN .... 30
SEGURIDAD
NORMAS GENERALES DE SEGURIDAD ..... 30
NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD 32
AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA 33
DESCRIPCIÓN FUNCIONAL
NOMENCLATURA 34
ESPECIFICACIONES 34
Página
MONTAJE Y OPERACIÓN
APLICACIONES 35
ANTES DE LA OPERACIÓN 35

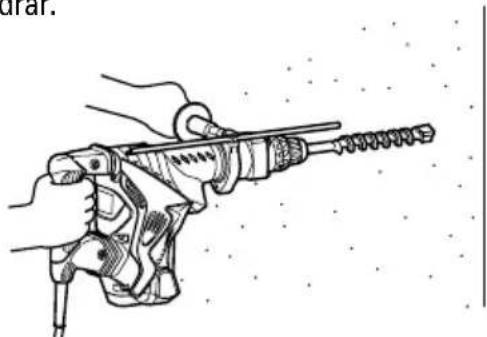

MODO DE UTILIZACIÓN 36

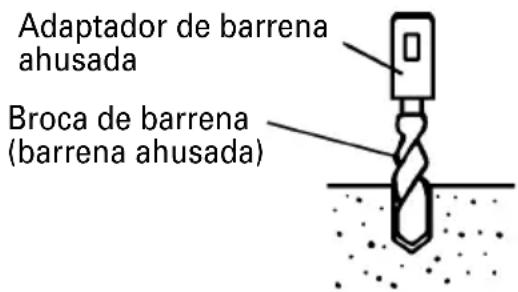

UTILIZACIÓN DEL PORTABARRENAS Y DEL ADAPTADOR PARA PORTABARRENAS ...... 38

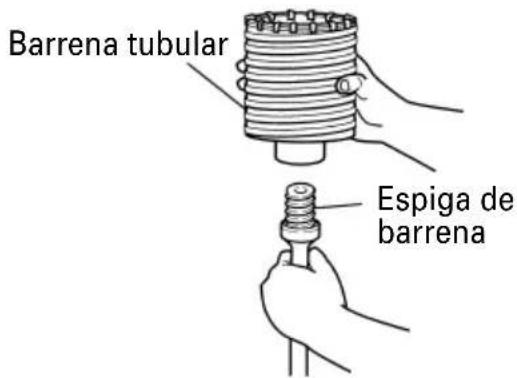

MODO DE USAR LA BARRENA TUBULAR ..... 38
MANTENIMIENTO E INSPECCIÓN
ACCESORIOS
ACCESORIOS ESTÁNDAR 41
ACCESORIOS OPCIONALES 41
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.
La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.
Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.
No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.
PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.
NOTA acentúa información esencial.
SEGURIDAD
NORMAS GENERALES DE SEGURIDAD
ADVERTENCIA:
Lea todas las instrucciones
Si no se siguen las instrucciones de abajo podría producirse una descarga eléctrica, un incendio y/o daños graves.
Él término “herramienta eléctrica” en todas las advertencias indicadas a continuación hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).
CONSERVE ESTAS INSTRUCCIONES
1) Seguridad en el área de trabajo
a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas o oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.
No modifique el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad.
La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.
Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.
La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.
No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.
La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.
b) Utilice equipo de seguridad. Utilice siempre una protección ocular.
El equipo de seguridad como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.
c) Evite un inicio accidental. Asegúrese de que el interruptor está en "off" antes de enchufarlo.
El transporte de herramientas eléctricas con el dedo en el interruptor o el enchufe de herramientas eléctricas con el interruptor encendido puede provocar accidentes.
d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.
e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.
Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.
La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.
La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.
4) Utilización y mantenimiento de las herramientas eléctricas
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.
La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.
c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.
Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.
d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.
e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.
Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.
Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.
f) Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc., de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.
La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.
5) Revisión
a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas.
Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.
-ADVERTENCIA-
Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.
NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD
- Sujete las herramientas por las superficies de empuñadura aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor "activo" "activará" las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.
- SIEMPRE utilice protección de oídos.
La exposición al ruido puede causar daños auditivos.
- Utilice los mangos auxiliares proporcionados con la herramienta.
La pérdida de control puede causar daños personales. - NO toque NUNCA una broca de la herramienta con las manos desnucas después de la operación.
- NUNCA utilice guantes hechos de materiales que tiendan a enrollarse, como algodón, lana, paño, cuerda, etc.
- Fije SIÉMPRE la empuñadunral lateral y sujete con seguridad el martillo giratorio.
- NO toque NUNCA las piezas móviles.
NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.
- NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.
NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.
- Utilice la herramienta correcta.
No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado.
No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.
- NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las especificadas.
NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.
- Maneje correctamente la herramienta.
Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.
- Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.
Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.
- Ño utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.
Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.
- Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.
Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.
- Mantenga limpio el conducto de ventilación del motor.
El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.
- Útilice las herramientas eléctricas con la tensión de alimentación nominal.
Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características.
La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.
- NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.
Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.
- NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su alimentación.
No deje sola la herramientas hasta mientras no se haya parado completamente.
- Maneje con cuidado las herramientas eléctricas.
Si una herramienta eléctrica se ha caído o ha chocado inadvertamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.
20. No limpie las partes de plástico con disolvente.
Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.
Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.
- SIEMPRE utilice gafas protectoras que cumplan con los requerimientos de la última revisión de la norma ANSI Z87.1.
- SIEMPRE tenga cuidado con los objetos que puedan estar enterrados o emparedados, tales como los cables subterráneos.
Si tocase un circuito activo o un cable eléctrico con esta herramienta, podría recibir una descarga eléctrica.
Antes del uso, confirme que no haya objetos ocultos, como los cables eléctricos enterrados en la pared, el piso o el techo.
23. Definiciones para los símbolos utilizados en esta herramienta
V ...... voltios
Hz ...... hertzios
A ...... amperios
no ...... velocidad sin carga
W ...... vatios
☐ ...... Construcción de clase II
---/min ..... revoluciones por minuto
\~ ...... Corriente alterna
AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA
Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. "Aislamiento doble" significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo "☐ las palabras "Double insulation" (aislamiento doble).
Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos.
Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:
○ Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI.
○ Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien.
No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.
DESCRIPCIÓN FUNCIONAL
NOTA:
La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.
NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.
Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

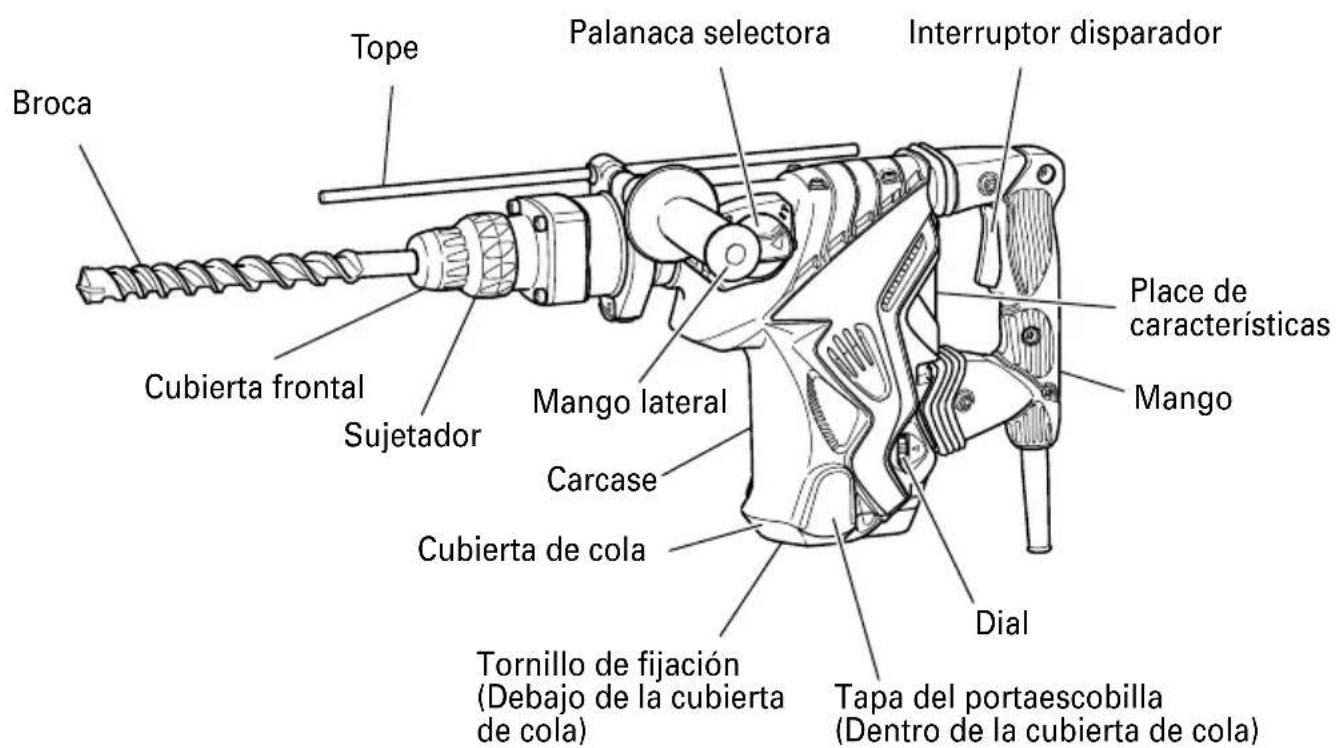

NOMENCLATURA
Fig. 1
ESPECIFICACIONES
| Motor Motor conmutador en serie monofásico | |
| Fuente de alimentación 120 V CA, 60 Hz, monofásica | |
| Corriente 9.2 A | |
| Capacidad Barrena: 1-9/16" (40 mm) | Barrena tubulare: 4-1/8" (105 mm) |
| Velocidad sin carga 240 – 480/min. | |
| Velocidad de percusión a carga plena 1,320 – 2,650/min. | |
| Peso 15.0 lbs (6.8 kg) | |
MONTAJE Y OPERACIÓN
APLICACIONES
Función de rotación y golpeteo
○ Perforación de orificios de anclaje
○ Perforación de orificios en hormigón
Función de martilleo solamente
○ Trituración de hormigón, cincelado, excavación y escuadreo (utilizando accesorios opcionales)
ANTES DE LA OPERACIÓN
- Fuente de alimentación
Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.
- Interruptor de alimentación
Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.
- Cable prolongador
Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.
ADVERTENCIA:
Si un cable esta dañado deberá reemplazar o repararse.
- Comprobación del tomacorriente
Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas.
Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.
- Confirme las condiciones del medio ambiente.
Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.
- Montaje de la herramienta
PRECAUCIÓN:
Para usar herramientas tales como el puntero y, usar siempre piezas genuinas Hitachi.
(1) Limpiar y engrasar la espiga con la grasa provista.
(2) Para fijar la herramienta (espiga SDS max), insértela en el orificio hasta que entre en contacto con el extremo interior del mismo, como se muestra en la Fig. 2.
Si continúa girando la herramienta con una ligera presión, podrá sentir un punto en el que note un obstáculo. En tal punto, tire del mango lateral en el sentido de la marca de flecha e inserte la herramienta completamente hasta que entre en contacto con el extremo interior.
Al soltar el mango, éste volverá y asegurará la herramienta en su lugar.
Fig. 2
(3) Tire de la herramienta y compruebe que se encuentre completamente bloqueada.
(4) Para extraer la herramienta, tire completamente de la empuñadura en el sentido de la flecha y tire hacia afuera de la herramienta.
- Regulación de número de rotaciones e martilleo (Fig. 3)
Este martillo perforador está provisto de un circuito de control electrónico que puede ajustar y regular el número de rotaciones y veces de martilleo. Este martillo perforador podrá utilizarse ajustando el dial, dependiendo del contenido de la operación, como perforación en materiales frágiles, para cortar con escoplo, centrar, etc.
La escala "1" del dial corresponde a la velocidad mínina con un número de 240 rotaciones por minuto y 1,320 veces de martilleo por minuto. La escala "6" corresponde a la velocidad máxima con un número de 480 rotaciones por minuto y 2,650 veces de martilleo por minuto.
Fig. 3
PRECAUCIÓN:
No ajuste el dial durante la operación. Si lo hiciese, podría dañarse, porque tendría que sujetar el martillo perforador con una sola mano, y perdería el control estable del mismo.
MODO DE UTILIZACIÓN
- Taladrar orificios (Fig. 4)
(1) Oprimir el interruptor de operación luego de apoyar la punta de la barrena en la posición de taladrar.
(2) No es necesario presionar el cuerpo principal del martillo perforador. Es suficiente con empujar ligeramente el martillo perforador teniendo en cuenta que los materiales saltan libremente, al taladrar.
Aunque este aparato se equipa con un embrague de seguridad, si se atasca la barrena de taladrar en el hormigón u otro material semejante, puede pasar que, al atascarse la barrena, el cuerpo del martillo gire en dirección opuesta. Asegurarse entonces de que el mango principal y el lateral están bien empuñados durante el uso de esta herramienta.
- Forma de picar o romper (Fig. 5)
Aplicando la punta de la herramienta en posición de picar o romper, hacer funcionar el martillo perforador aplicando su propio peso. No es necesario presionar o empujar excesivamente.
- Cuando taladre con "rotación + martilleo":
PRECAUCIÓN:
Si cambia la palanca selectora mientras el motor esté girando, la herramienta puede comenzar a girar bruscamente, lo que puede resultar en accidentes inesperados. Cerciórese de cambiar la palanca selectora cuando el motor esté completamente parado.
(1) Cambio a "rotación + martilleo"
(a) Apriete el botón, desbloquee la palanca selectora y gírela en el sentido de las agujas del reloj.
(b) Alinee la marca ▲ de la palanca selectora y IT del sujetador de palanca, tal como se muestra en la Fig. 6.
(c) Suelte el botón para bloquear la palanca selectora.
Fig. 6
NOTA:
Gire la palanca selectora (no tire de ella hacia arriba) para comprobar si está completamente bloqueada y cerciorarse de que no gire.
- Para cortar con escoplo y cincel en el modo de "martilleo":
PRECAUCIÓN:
Si cambia la palanca selectora mientras el motor esté girando, la herramienta puede comenzar a girar bruscamente, lo que puede resultar en accidentes inesperados. Cerciórese de cambiar la palanca selectora cuando el motor esté completamente parado.
Si utiliza la barreta de punta o el cortafrío en la posición de "rotación + martilleo", la herramienta puede comenzar a girar, lo que puede resultar en accidentes inesperados. Cerciórese de utilizarlos en la posición de "martilleo".
(1) Cambio a "martilleo"
(a) Apriete el botón, desbloquee la palanca selectora y gírela en el sentido contrario a las agujas del reloj.
(b) Alinee la marca ▲ de la palanca selectora y T del sujetador de palanca, tal como se muestra en la Fig. 7.
(c) Suelte el botón para bloquear la palanca selectora.
Fig. 7
NOTA:
Gire la palanca selectora (no tire de ella hacia arriba) para comprobar si está completamente bloqueada y cerciorarse de que no gire.
(2) Cuando fije las posiciones de trabajo de herramientas tales como cortafrío, etc.
(a) Apriete el botón, desbloquee la palanca selectora y gírela. Alinee la marca ▲ de la palanca selectora y ◎ del sujetador de palanca, tal como se muestra en la Fig. 8.
(b) Empuje la palanca selectora para bloquearla.
Fig. 8
(c) Gire la palanca selectora como se muestra en la Fig. 9 y fije la herramienta en la dirección de trabajo deseada.
Fig. 9
(d) Cambia la palanca selectora a "martilleo" de acuerdo con los procedimientos mencionados en el ítem (1) anterior y asegure la posición de la herramienta.
- Instalar el tope (Fig. 10)
(1) Alfojar el mango lateral e insertar la parte recta del tope en el orificio del perno de manija. (2) Aflojar el mango lateral, y mover el tope a la posición especificada y rotar la empuñadura del mango lateral a la derecha para fijar el tope.
Fig. 10
- Calentamiento (Fig. 11)
El sistema de lubricación de esta unidad puede requerir calentamiento en ciertas regiones. Coloque el extremo de la broca de forma que entre en contacto con el hormigón, ponga en ON el interruptor de alimentación principal de la unidad, y realice la operación de calentamiento. Cerciórese de que se produzca un sonido de martilleo, y después utilice la unidad.
Cuando haya realizado la operación de calentamiento, sujete con seguridad el mango lateral y el cuerpo principal con ambas manos para asegurar una buena sujeción y tenga cuidado de no torcer su cuerpo mediante una broca atascada.
- Utilización de la broca de barrena (barrena ahusada) y del adaptador de barrena ahusada
(1) Instale la broca con la barrena ahusada en el adaptador de barrena ahusada. (Fig. 12)
Fig. 12
(2) Ponga en ON el interruptor de alimentación y perfore un agujero de base.
(3) Después de eliminar el polvo con una jeringa, fije la clavija en la extremidad del anclaje e introduzca el anclaje con un martillo de mano.
(4) Para sacar la broca con la barrena ahusada introduzca una chaveta en la ranura del adaptador de barrena ahusada, ponga apoyos debajo del martillo perforador y golpee la chaveta con un martillo de mano. (Fig. 13)
Fig. 13
UTILIZACIÓN DEL PORTABARRENAS Y DEL ADAPTADOR PARA PORTABARRENAS
Tenga en cuenta que esta máquina podrá utilizarse en "rotación solamente" si le instala piezas vendidas aparte, tales como portabarrenas y adaptador para portabarrenas. Utilícela con la palanca selectora en la posición de "rotación + percusión".
ADVERTENCIA:
Durante la operación, cerciórese de sujetar firmemente el mango y el mando lateral para evitar que su cuerpo se balancee.
(1) Cambio a "rotación + martilleo"
Para cambiar a "rotación + martilleo", realice los mismos procedimientos que los mencionados en [3. Cuando taladre con "rotación + martilleo"].
(2) Fijación del adaptador para portabarrenas al portabarrenas (Fig. 14)
(a) Fije el adaptador para portabarrenas al portabarrenas.
(b) La espiga SDS max del adaptador para portabarrenas es equivalente a la barrena. Por lo tanto, para la instalación y el desmontaje, realice el mismo procedimiento que el mencionado en [Fijación de herramientas].
Fig. 14
(3) Taladrado
(a) Aunque aplique más de la presión requerida al cuerpo de la máquina, el taladrado no se realizará con mayor rapidez de la esperada. Por el contrario, la aplicación de mayor presión de la necesaria dañará la punta de la barrena, lo que resultará en reducción de la eficacia del trabajo y en acortamiento de la duración útil de esta máquina.
(b) La barrena puede partirse a vece cuando el taladrado esté a punto de finalizarse. Es muy importante que usted reduzca la presión cuando esté a punto de terminar el taladrado.
MODO DE USAR LA BARRENA TUBULAR
Cuando se tengan que taladrar agujeros grandes, usar la barrena tubular (para cargas ligeras). Usar también el pasador central y la espiga de la barrena tubular provistos como accesorios opcionales.
- Montaje
PRECAUCIÓN:
Cerciorarse de poner el interruptor de la alimentación en la posición de apagado (OFF) y de desconectar el enchufe de la toma de alimentación.
(1) Montar la barrena tubular en su espiga. (Fig. 15) Lubricar la rosca de la espiga de la barrena tubular para facilitar el desmontaje.
Fig. 15
(2) Montar la espiga de la barrena tubular en el martillo perforador. (Fig. 16)
(3) Insertar el pasador central en la placa guía hasta que se pare. (4) Unir la placa guía con la barrena tubular y girar la placa guía hacia la izquierda o hacia la derecha de forma que no se caiga a pesar de estar indicando hacia abajo. (Fig. 17)
Fig. 17
- Modo de taladrar (Fig. 18)
(1) Conectar el enchufe a la toma de alimentación.
(2) El pasador central se ha instalado un resorte. Presionar ligeramente y sin torcerse hacia la pared o hacia el pared o hacia el suelo. Procurar que toda la punta de la barrena tubular esté en contacto con la superficie a taladrar y luego, empezar la operación.
(3) Al taladrar aproximadamente 3/16" (5 mm) en profundidad, la posición del agujero queda ya establecida. Quitar el pasador central y la placa guía de la barrena tubular y seguir taladrando.
(4) La aplicación de una fuerza excesiva acelerará el cumplimiento del trabajo, pero deteriorará la punta de la broca reduciendo la duración del martillo perforador.
Cuando se quite el pasador central y la placa guía, poner el interruptor en la posición de apagado (OFF) y desconectar el enchufe de la toma de alimentación.
3. Desmontaje (Fig. 19)
Como otro método, quitar la espiga de la barrena tubular del martillo perforador y golpear fuertemente la cabeza de la espiga de la barrena tubular dos o tres veces con un martillo sujetanto la punta de la barrena. La parte roscada se aflojará y la barrena tubular podrá quitarse.
Fig. 19
MANTENIMIENTO E INSPECCIÓN
ADVERTENCIA:
Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.
- Inspeccionar la broca de taladro
Debido a que el uso de brocs desafiladas pueden causar mal funcionamiento del motor y desmejorar la eficacia del taladro, hay que reemplazar las brocas en malas condiciones por nuevas o afilarlas de inmediato al advertir abrasión.
- Inspección de los tornillos de montaje
Inspeccione regularmente todos los tornillos de montaje y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente.
ADVERTENCIA:
La utilización de esta martillo perforador con tornillos flojos es extremadamente peligroso.
- Mantenimiento de motor:
La unidad de bobinado del motor es el verdadero corazón" de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.
- Inspeccionar los escobillas de carbón (Fig. 20)
El motor emplea escobillas de carbón que son partes consumibles. Cuando se gastan o están cerca del "limite de desgaste" pueden causar problemas al motor.
Al equiparse la escobilla de carbón de parada automática, el motor se detendrá automáticamente en ese momento hay que proceder a cambiar ambas escobillas de carbón por la nuevas, que tienen los mismos números de escobillas de carbón como se muestra en la figura. Además siempre hay hay que mantener las escobillas de carbón limpias y asegurarse de que se muevan libremente en sus porta-escobillas.
PRECAUCIÓN:
La utilización de esa pulidora con escobillas desgastadas más allá del límite dañará el motor.
Fig. 20
NOTA:
Utilice las escobillas HITACHI Núm. 73 indicadas en la Fig. 20.
○ Cambio de escobillas de carbón
Quitar la cubierta de cola y luego aflojar el tornillo de fijación. Aflojando la tapa de escobilla, pueden quitarse las escobillas de carbón, al colocar las escobillas, apretar firmemente la tapa de escobillas y recolocar la cubierta de con dos tornillos.
- Cambio de grasa
Esta máquina es de construcción completamente cerrada, para evitar que entre polvo y haya fugas de lubricante. Por ello, la herramienta puede usarse sin lubricarse por largos periodos.
Cuando so requiere cambiar la grasa, proceder como sigue:
○ Período de cambio de grasa:
Luego de adquirir la herramienta, cambiarle la grasa cada 6 meses de uso. Consultar para ello al centro de servicio HITACHI autorizado. Procedimiento de cambio de grasa.
○ Rellenado de grasa
PRECAUCIÓN:
Antes de rellenar de grasa, desconectar el aparato y desenchufarlo del tomacorriente.
(1) Quitar la cubierta del cigüeñal y limpiar la grasa interna.
(2) Aplicar 1.0 oz (30 g) de grasa para martillo eléctrico Hitachi tipo A (accesorio normales, contenida en tubo) en el cárter.
(3) Luego de rellenar de grasa, instalar la cubierta del cigüeñal firmemente.
Fig. 21
NOTA:
La grasa A del martillo eléctrico Hitachi es del tipo de baja densidad. Si es necesario, siempre adquirir la grasa a un agente de servicio Hitachi autorizado.
6. Mantenimiento y reparación
Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.
7. Lista de repuestos
A: N°. ítem
B: N°. código
C: N°. usado
D: Observaciones
PRECAUCIÓN:
La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.
Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento.
En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.
MODIFICACIONES:
Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.
Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.
ACCESORIOS
ADVERTENCIA:
UTILICE únicamente repuestos y accesorios autorizados por HITACHI. No utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI.
La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.
NOTA:
Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.
ACCESORIOS ESTÁNDAR
(1) Caja (Plástica) (Núm. de código 326489) ...... 1
(2) Mango lateral (Núm. de código 313078) ..... 1
(3) Tope (Núm. de código 971786) ...... 1
(4) Grasa A para martillo (Núm. de código 981840) .... 1
Para consultar sobre los accesorios, sírvase llamar a HITACHI 1-800-59-TOOLS.
- Perforación por orificio (Rotación + Martilleo)
(1) Barrena (Espiga SDS max)
| Diámetro externo | Longitud total | Núm. de código |
| 5/8" (340 mm)(16 mm) 21- | 13-3/8"(540 mm) | 313448 |
| 1/4" | ||
| 3/4" (340 mm)(19 mm) 21- | 13-3/8"(540 mm) | 313449 |
| 1/4" | ||
| 7/8" (320 mm)(22 mm) 20- | 12-5/8"(520 mm) | 313450 |
| 15/32" | ||
| 1" (320 mm)(25 mm) 20- | 12-5/8"(520 mm) | 313451 |
| 15/32"(520 mm) | 313459 | |
| 1-1/8" (370 mm)(28 mm) 22- | 14-9/16"(570 mm) | 313452 |
| 14-9/16"(mm) | ||
| 1-1/4" (370 mm)(32 mm) 22- | 14-9/16"(570 mm) | 313460 |
| 14-9/16"(mm) | ||
| 1-1/2" (370 mm)(38 mm) 22- | 14-9/16"(570 mm) | 313453 |
| 14-9/16"(mm) | ||
| 1-9/16" (370 mm)(40 mm) 22- | 14-9/16"(570 mm) | 313454 |
| 14-9/16"(mm) |
- Perforación de orificio de anclaje (Rotación + Martilleo)
Adaptador para barrena de espiga SDS-plus
(1) Barrena (SDS plus vástago)
(2) Adaptador para barrena de espiga SDS-plus (Espiga SDS max)
Núm. de código 313465
- Perforación de orificio de diámetro grande (Rotación + Martilleo)
| Núm. de código |
| 955165 |
(2) Barrena
| Núm. de código |
| 2" (50 mm) |
| 4-1/8" (105 mm) |
(3) Espiga de barrena tubular (Espiga SDS max)
- Perforación.....Para taladrar materiales de metal y madera
Núm. de código 321813
Núm. de código 313468
(3) Liave de portabrocas
Núm. de código 930515
- Trabajo de colocación de pernos para anclaje químico (Rotación + Martilleo)
(Receptáculo estándar en venta en el mercado)
(1) Adaptador de anclage químico (Espiga SDS max)
| Dimensión cuadrangular del lado Núm. de de instalación del receptáculo código | |
| 1/2" (12.7 mm) | 313469 |
| 3/4" (19.0 mm) | 313470 |
6. Romper (Martilleo)
(1) Puntero
| Largo total Núm. de código |
| 11" (280 mm) 313471 |
| 15-3/4" (400 mm) 313472 |
7. Excavar, ranurado y rebordes (Martilleo)
(1) Cortafrio
| Largo total Núm. de código |
| 11" (280 mm) 313473 |
| 15-3/4" (400 mm) 313474 |
8. Corte de asfalto (Martilleo)
(1) Cortadora
| Largo total Anchura | Núm. de código | |
| 15-3/4" (400 mm) | 1-31/32" (50 mm) | 313475 |
9. Trabajos con cuchara (Martilleo)
(1) Cuchara
Núm. de código 313477
(2) Barrena
| Largo total Núm. | de código |
| 8-21/32" (220 mm) 3 | 13479 |
11. Apisonamiento (Martilleo)
| Largo total Núm. | de código |
| 8-21/32" (220 mm) 31 | 3479 |
12. Jeringa (extracción de residuos)
Núm. de código 320859
- Grasa A para martillo
1.1 libras 500 g (en una lata) Núm. de código 980927 0.15 libras 70 g (en un tubo naranja) Núm. de código 308471
NOTA:
Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.
Alogunos polvos creados por el lijado mecámico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:
- El plomo de las pinturas a base de plomo,
- El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
- El arsénico y el cromo de la madera tratada químicamente.
El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscares para el polvo especialmente diseñados para eliminar las partículas minúsculas.
Issued by
Hitachi Koki Co., Ltd.
Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
- INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
- ADVERTENCIA
- CONTENTS
- English
- SEGURIDAD
- DESCRIPCIÓN FUNCIONAL
- MONTAJE Y OPERACIÓN
- MANTENIMIENTO E INSPECCIÓN
- ACCESORIOS
- INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
- SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
- NORMAS GENERALES DE SEGURIDAD
- ADVERTENCIA:
- CONSERVE ESTAS INSTRUCCIONES
- -ADVERTENCIA-
- NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD
- No limpie las partes de plástico con disolvente.
- Definiciones para los símbolos utilizados en esta herramienta
- AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA
- NOTA:
- APLICACIONES
- ANTES DE LA OPERACIÓN
- PRECAUCIÓN:
- MODO DE UTILIZACIÓN
- UTILIZACIÓN DEL PORTABARRENAS Y DEL ADAPTADOR PARA PORTABARRENAS
- MODO DE USAR LA BARRENA TUBULAR
- Desmontaje (Fig. 19)
- Mantenimiento y reparación
- Lista de repuestos
- MODIFICACIONES:
- ACCESORIOS ESTÁNDAR
- Romper (Martilleo)
- Excavar, ranurado y rebordes (Martilleo)
- Corte de asfalto (Martilleo)
- Trabajos con cuchara (Martilleo)
- Apisonamiento (Martilleo)
- Jeringa (extracción de residuos)
- Hitachi Koki Co., Ltd.
Marca : HITACHI
Modelo : DH 40MRY
Categoría : Taladro
