Type de produit	Pistolet à peinture électrique
Marque	Wagner
Modèle	Project 115
Dimensions (L x l x h)	30 x 15 x 20 cm
Poids	1,2 kg
Alimentation	230 V ~ 50 Hz
Puissance	500 W
Capacité du réservoir	1 L
Débit de pulvérisation	300 ml/min
Viscosité maximale	100 DIN
Diamètre de buse	1,5 mm
Fonctions principales	Peinture, vernis, lasure
Type de jet	Rond large (réglable)
Réglage de débit	Oui, progressif
Entretien et nettoyage	Nettoyer immédiatement après usage avec de l'eau ou du solvant adapté
Indice de protection	IP20
Double isolation	Oui
Pièces détachées disponibles	Oui, via service après-vente Wagner
Réparabilité	Indice de réparabilité: 6,5/10 (estimation)

FOIRE AUX QUESTIONS - Project 115 WAGNER

Quels types de peinture puis-je utiliser avec le Wagner Project 115 ?

Le pistolet accepte les peintures acryliques, glycéros, lasures et vernis d'une viscosité maximale de 100 DIN. Diluez si nécessaire.

Comment nettoyer le pistolet après utilisation ?

Versez de l'eau ou du solvant adapté dans le réservoir, puis pulvérisez jusqu'à ce que le liquide sorte clair. Démontez la buse et le réservoir pour un nettoyage approfondi.

Pourquoi le pistolet ne pulvérise-t-il pas ?

Vérifiez que la peinture n'est pas trop épaisse (diluez si besoin), que la buse n'est pas bouchée, ou que le réservoir est bien rempli. Assurez-vous aussi que l'interrupteur est enclenché.

Puis-je utiliser le pistolet sans dilution ?

Non, la plupart des peintures doivent être diluées à la viscosité recommandée (max 100 DIN). Utilisez un viscosimètre fourni pour vérifier.

Comment ajuster le débit et la forme du jet ?

Tournez la molette de réglage de débit située sur la gâchette pour augmenter ou réduire le débit. Le jet peut être orienté en tournant la buse.

Le pistolet chauffe-t-il normalement ?

Une légère chaleur est normale en utilisation continue. Si le pistolet devient très chaud, arrêtez-le et laissez-le refroidir 15 minutes.

Quelle est la distance idéale pour pulvériser ?

Maintenez le pistolet à environ 20-30 cm de la surface. Effectuez un mouvement régulier pour éviter les coulures.

Comment remplacer une buse ?

Dévissez l'écrou de buse à l'aide d'une clé, retirez l'ancienne buse et installez la nouvelle. Serrez à la main puis à l'aide de la clé sans forcer.

Où trouver des pièces détachées ?

Les pièces (buse, joint, réservoir) sont disponibles auprès du service après-vente Wagner ou sur leur site officiel. Utilisez les références indiquées dans la notice.

Le pistolet est-il adapté aux débutants ?

Oui, le Wagner Project 115 est conçu pour les bricoleurs amateurs. Son réglage simple et sa légèreté facilitent la prise en main.

MODE D'EMPLOI Project 115 WAGNER

Traduction du mode d'emploi original

Attention!

Danger de blessure par injection de produit! Les groupes „Airless“ produisent des pressions de projection extrêmement élevées.

Danger

Ne jamais exposer les doigts, les mains ou d'autres parties du corps au jet!

Ne jamais diriger le pistolet vers soi, vers d'autres personnes ou vers des animaux.

Utiliser toujours le pistolet muni de sa protection.

Ne traitez pas une blessure par injection comme simple coupure. En cas de blessure de la peau par l'injection de peintures ou de solvants, consultez sans retard un médecin. Renseignez le médecin sur la nature de la peinture ou du solvant utilisés.

Avant toute mise en service, respecter les points suivants conformément aux instructions de service:

1. Ne jamais utiliser un équipement défectueux
2. Verrouiller le pistolet Wagner par le levier de sécurité à la gâchette
3. Assurer la mise à la terre correcte. La prise de réseau doit être équipée d'un contact de protection (terre).
4. Vérifier et respecter les pressions admissibles pour le flexible et le pistolet
5. Contrôler l'étanchéité de tous les raccords

Respecter sans faute les instructions relatives au nettoyage et à l'entretien réguliers du matériel.

Avant toute intervention sur le matériel et pendant chaque interruption de travail, observer les règles suivantes:

1. Evacuer la pression du pistolet et du flexible
2. Verrouiller le pistolet Wagner par le levier de sécurité à la gâchette
3. Arrêter le groupe

Ne négligez pas la sécurité

Consignes générales de sécurité

Lire toutes les instructions. Des erreurs lors de l'application des instructions mentionnées dans la suite peuvent provoquer un choc électrique, un incendie et/ou de graves blessures. Le terme utilisé dans la suite d'outils électriques" se rapporte aux outils électriques fonctionnant sur le secteur (avec câble d'alimentation) et aux outils électriques fonctionnant sur accus (sans câble d'alimentation). Il y a lieu de tenir compte des prescriptions de sécurité en vigueur sur le plan local.

Explication des symboles utilisés

	Caractérise un danger imminent direct. Si on ne l’évite pas, il entraînera la mort ou de très graves blessures.
	Caractérise des conseils d’utilisation et d’autres remarques particulièrement utiles.
	Portez une protection acoustique appropriée pendant le travail.
	Portez une protection des voies respiratoires appropriée pendant le travail.
	Portez des gants de protection appropriés pendant le travail.

1. Poste de travail

a) Maintenez votre zone de travail propre et en ordre. Le désordre et les zones de travail non éclairées peuvent être source d'accidents.

Ne travaillez pas avec l'appareil dans un environnement à risque b) d'explosion, là où se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles, qui peuvent enflammer la poussière ou les vapeurs.

Maintenez les enfants et les autres personnes à distance pendant c) l'utilisation de l'outil électrique. Si vous êtes distrait, vous risquez de perdre le contrôle de l'appareil.

2. Sécurité électrique

La fiche de l'appareil doit convenir pour la prise de courant. La a) fiche ne peut en aucune manière être modifiée. N'utilisez pas d'adaptateur en même temps que des appareils avec protection de terre. Une fiche non modifiée et des prises de courant appropriées diminuent le risque de choc électrique.

Evitez le contact corporel avec des surfaces mises à la terre, telles b) que celles de tuyaux, chauffages, cuisinières et réfrigérateurs. Il existe un risque accru de choc électrique lorsque votre corps est mis à la terre.

c) Maintenez l'appareil à l'écart de la pluie et de l'humidité. L'infiltration d'eau dans un appareil électrique augmente le risque de choc électrique.

N'utilisez pas le câble dans un autre but que celui auquel il est d) destiné, notamment pour porter l'appareil, le suspendre ou pour tirer la fiche de la prise de courant. Maintenez le câble à l'écart de la chaleur, de l'huile, des arêtes vives ou de parties d'appareil en mouvement. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.

Si vous travaillez en extérieur avec un outil électrique, utilisez e) uniquement des rallonges qui sont également homologuées pour l'extérieur. L'utilisation d'une rallonge appropriée pour l'extérieur diminue le risque de choc électrique.

3. Sécurité des personnes

a) Soyez attentif à ce que vous faites et faites preuve de bon sens lors de l'utilisation d'un outil électrique. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut provoquer des blessures sérieuses.

b) Portez un équipement de protection personnelle et toujours des lunettes de sécurité. Le port d'un équipement de protection personnelle tel que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection auditive, selon la nature et l'utilisation de l'outil électrique, diminue le risque de blessures.

c) Evitez toute mise en service intempestive de l'appareil. Vérifiez que l'interrupteur est en position "ARRÊT" avant de mettre la fiche dans la prise de courant. Si vous avez le droit sur l'interrupteur de l'appareil pendant son transport ou si vous raccordez l'appareil enclenché à l'alimentation électrique, ceci peut conduire à des accidents.

d) Enlevez les outils de réglage ou la clé à vis avant d'enclencher l'appareil. Un outil ou une clé qui se trouve dans une partie d'appareil en mouvement peut être source de blessures.

e) Ne surestimez pas vos capacités. Veillez à une position stable et gardez à tout moment l'équilibre. De la sorte, vous pourrez mieux maîtriser l'appareil en cas de situation inattendue.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez les cheveux, les vêtements et les chaussures à l'écart des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs peuvent être saisis par des pièces en mouvement.

g) Cet appareil n'est pas conçu pour être utilisés par des personnes (y compris des enfants) présentant des aptitudes physiques, sensorielles ou mentales limitées ou disposant d'une expérience et/ou de connaissances insuffisantes, à moins qu'elles ne soient sous la surveillance d'une personne responsable de leur sécurité ou n'aient reçu de celle-ci des instructions sur la manière d'utiliser l'appareil. Les enfants devraient être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

4. Manipulation et utilisation soigneuses des outils électriques

a) Ne surchargez pas l'appareil. Utilisez l'outil électrique approprié pour votre travail. Avec l'outil électrique approprié, vous travaillerez mieux et de manière plus sûre dans la plage de puissance indiquée.

b) N'utilisez pas d'outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne se laisse plus mettre en service et hors service est dangereux et doit être réparé.

c) Tirez la fiche de la prise de courant avant de procéder à des réglages sur l'appareil, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche le démarrage intempestif de l'appareil.

d) Rangez les outils électriques non utilisés hors de portée des enfants. Ne laissez aucune personne utiliser l'appareil si elle n'est pas familiarisée avec celui-ci ou n'a pas lu ces instructions. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

Traitez l'appareil avec soin. Contrôlez si les éléments mobiles e) de l'appareil fonctionnent correctement et se coïncent pas, si des pièces sont cassées ou endommagées au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont causés par des outils électriques mal entretenus.

Utilisez l'outil électrique, les accessoires, les outils d'intervention f) etc. conformément à ces instructions et de la manière prescrite pour ce type particulier d'appareil. Tenez compte à cet effet des conditions de travail et de l'activité à effectuer. L'utilisation d'outils électriques pour d'autres buts que les applications prévues peut conduire à des situations dangereuses.

5. Maintenance

Faites réparer l'appareil uniquement par du personnel spécialisé a) qualifié et uniquement avec des pièces de rechange d'origine. Ceci garantira le maintien de la sécurité de l'appareil.

Si la ligne de raccordement secteur de cet appareil est b) endommagée, elle doit être remplacée par le fabricant ou son service après-vente ou une personne de qualification similaire, afin d'éviter des dangers.

Pour une utilisation sûre des dispositifs de projection à haute pression, observer en particulier les points suivants:

Mesures de protection pour la santé

Attention! Porter une protection respiratoire: le brouillard de peinture et les vapeurs de solvant sont nocifs pour la santé. Travailler uniquement dans des locaux bien ventilés ou avec une ventilation artificielle. Le port de vêtements de travail, de gants, des protections pour les oreilles et un masque de protection est recommandé.

- Point éclair

Seuls les produits avec un point éclair égal ou supérieur à 21°C doivent être mis en œuvre, et ceci sans échauffement supplémentaire. Le point éclair désigne la température à laquelle le produit commence à dégager des vapeurs. Ces vapeurs avec l'air se trouvant au-dessus suffisent pour former un mélange inflammable.

● Protection antidéflagrante

L'utilisation du matériel dans les locaux tombant sous les dispositions de la protection antidéflagrante est prohibée.

- Danger d'explosion et de feu pendant la projection par sources d'inflammation

Ne jamais travailler en présence d'une source d'inflammation telle que feu ouvert, cigarettes, cigares, pipes allumées, étincelles, fils incandescents, surfaces chaudes, etc..

- Charge électrostatique (production d'étincelles ou de flammes)

En raison des vitesses d'écoulement du produit pendant le travail, le matériel peut être soumis à une charge électrostatique. En se déchargeant, cette charge électrostatique peut provoquer étincelles ou flammes. Pour cette raison, le matériel doit toujours être mis à la terre par son équipement électrique. La prise de réseau doit être équipée d'un contact de

protection (terre).

Ventilation

Il faut assurer une bonne ventilation naturelle ou forcée afin d'éviter tout risque d'explosion et d'incendie ainsi que toute atteinte à la santé pendant les travaux de pulvérisation.

- Bloquer l'appareil et le pistolet de pulvérisation.

Tous les boyaux, pièces de fixation ainsi que les pièces du filtre doivent être mises en place de manière sécuritaire avant d'opérer la pompe de vaporisation. Des pièces qui ne sont pas fixées de manière sécuritaire peuvent être éjectées avec force ou engendrer une fuite à haute pression d'un courant liquide causant ainsi des blessures graves.

Lors du montage ou démontage de la buse et pendant les interruptions de travail, verrouiller toujours le pistolet.

● Force de recul du pistolet

Une pression de projection élevée occasionne une force de recul de 15 N lorsque la gâchette est tirée. Si vous n'est pas préparé, votre main peut être repoussée ou la perte de l'équilibre peut causer des blessures. Une charge permanente par ce recul peut provoquer des lésions durables.

- Pression maximale

La pression de service maximale admissible pour le pistolet et ses accessoires ainsi que pour le flexible ne doit pas être inférieure à la pression de service maximale de 200 bar (20 MPa) indiquée sur le matériel.

● Produit de revêtement

Veuillez vérifier et suivre les instructions données sur les pots de peinture ou les recommandations des fabricants de produits. Ne pas pulvériser de liquides présentant un risque.

- Flexible à haute pression (note de sécurité)

La charge électrostatique du pistolet et du flexible est évacuée par ce dernier. Pour cette raison, la résistance électrique entre les raccords du flexible doit être égale ou inférieure à 197 kΩ/m (60 kΩ/ft.).

Pour des raisons de fonctionnement, de sécurité et de longévité, utilisez uniquement des tuyaux haute pression et des buses de pulvérisation d'origine WAGNER. Voir au chapitre „Pièces de rechange“ pour en avoir une vue d'ensemble.

● Raccordement de l'appareil

Le raccordement de l'appareil doit se faire au niveau d'une prise de courant pourvue d'un contact de mise à la terre, ce dernier ayant été effectué dans les règles. Le raccordement doit être pourvu d'un dispositif de protection contre les courants de fuite INF ≤ 30 mA.

● Mise en place du matériel

Travaux à l'intérieur :

Il faut éviter la formation de vapeurs de solvant aux environs du matériel.

Positionner le matériel du côté opposé à l'objet à peindre.

Respecter une distance minimale de 5 m entre le

matériel et le pistolet.

Travaux à l'extérieur :

Eviter que les vapeurs de solvant sont dirigées en direction du matériel.

Tenir compte de la direction du vent.

Installer le matériel de façon à ce que les vapeurs de solvant ne sont pas dirigées en direction du matériel et s'y déposent.

Respecter une distance minimale de 5 m entre le matériel et le pistolet.

● Nettoyage du matériel

Danger de court-circuit par la pénétration d'eau! Ne jamais nettoyer le groupe à l'aide d'un jet d'eau ou de vapeur sous pression.

● Nettoyage du matériel au solvant

Lors du nettoyage du matériel avec un solvant, ne jamais projeter ou pomper dans un récipient n'ayant qu'une seule petite ouverture. Danger de formation d'un mélange gaz/air explosif. Le récipient doit être mis à la terre. Il ne faut pas nettoyer l'appareil et ses accessoires avec des solvants inflammables dont le point d'inflammation est inférieur à 21 °C.

● Mise à la terre de l'objet

L'objet à peindre doit être mis à la terre.

Éléments et description

Le carton de livraison de votre appareil de peinture contient les éléments suivants :

• pistolet pulvérisateur avec deux filtres (M dans le pistolet et un XS-S et un M à part) • Un poussoir de soupape d'arrivée
• Un axe de roues, deux plaques pour axe de roues et quatre vis enjoliveurs en métal et 2 en plastique)
• Deux roues et leurs éléments (avec 2
• flexible haute pression de 7.5 m, diamètre intérieur 6,35 mm
• éléments pour embout de pulvérisation
• Une aide pour l'assemblage (disposée au-dessous de la trémie) • mode d'emploi

Figure 1 – Commandes et fonctions
(Vous trouverez d'autres descriptifs plus détaillés des différents éléments à la rubrique correspondante des instructions de service.)
Rep. Élément Description

A) Poignée télescopique ......La poignée peut être sortie pour faciliter le transport et le stockage.
B)	Trémie amovible ......La trémie peut être démontée afin de la vider et de la nettoyer facilement. Elle peut être enlevée qu'elle soit vide ou remplie de produit. Ne pas dépasser 9,5 l. Le couvercle de la trémie n'est pas hermétique, du produit peut s'écouler si la trémie est trop pleine et qu'on y touche.
C)	Interrupteur Marche/Arrêt ......L'interrupteur ON/OFF permet d'allumer ou d'éteindre le pulvérisateur (O=OFF, l=ON).
D)	Bouton PRIME/SPRAY......Le bouton PRIME/SPRAY permet de diriger le fluide dans le flexible de pulvérisation s'il est sur SPRAY ou le tube de retour s'il est sur PRIME. Les flèches figurant sur le bouton PRIME/SPRAY indique le sens de rotation pour le mode PRIME ou SPRAY. Le bouton PRIME/SPRAY est également utilisé pour évacuer la pression formée dans le flexible de pulvérisation (voir Procédure d'évacuation de la pression).
E)	Project Control......Des fonctions de Project Control: Prime, Clean/Roll, Spray 1 - MAX Spray.
F)	Tube de retour......Le fluide est renvoyé au récipient d'origine via le tube de retour lorsque le bouton PRIME/SPRAY est sur la position PRIME.
G)	Bouton de poignée ......Le bouton de poignée permet de sortir ou rentrer la poignée télescopique.
H)	Pistolet pulvérisateur ......Permet d'appliquer la matière de revêtement et à réguler le débit.
I)	Flexible de pulvérisation......Le flexible de pulvérisation relie le pistolet à la pompe.

Caractéristiques techniques

Type de pompe	Pompe à piston
Tension	230-240 V ^- 50 Hz
Puissance absorbée	625 W
Protection par fusibles	Brancher uniquement à une prise de courant de sécurité avec disjoncteur différentiel (16 A).
Double insolation
Pression de pulvérisation maxi	190 bar
Débit max.1)	0,8 l/min
Niveau de pression sonore2)	L_wAd = (80+3) dB (A)
Niveau sonore en fonction2)	L_pAd = (91+3) db (A)

Caractéristiques techniques

Niveau de vibrations 2)	a_h=1,2 m/s^2 Incertitude K=1,5 m/s^2
Température maxi du produit de revêtement	48°C
Taille maxi de la buse	L (0,017")
Longueur du tuyau flexible	7,5 m
Capacité du réservoir	9,5 l
Dimensions du produit	38 x 38 x 65 cm
Poids	12 kg

^1) Peinture de dispersion avec buse M et une pression de 138 bar ^2) Mesure effectuée en conformité avec EN 1953 en local de mesure acoustique pendant une pulvérisation de peinture à pression maximale.

Produits de revêtement traitables

Laques et lasures à base d'eau et de solvants.

Peintures-laques, huiles, agents de séparation, peintures à la résine synthétique, peintures vinyliques, bouche-pores, laques de base, matières de charge et peintures antirouille.

Peintures de dispersion et peintures latex pour utilisation en intérieur.

Produits de revêtement non traitables

Produits renfermant des composants fortement abrasifs, peinture pour façades, produits de revêtement acides et alcalins.

Produits dont le point d'inflammation est inférieur à 21° C.

En cas de doute, veuillez vous adresser au service après-vente Wagner pour assurer la compatibilité du produit de revêtement avec les matériaux utilisés pour la construction de l'appareil.

Domaine d'utilisation

Revêtement de murs intérieurs et d'objet de taille petite à moyenne en extérieur (par ex.: clôtures de jardin, portes de garage etc.)

Une mise en œuvre dans un cadre professionnel est exclue.

Montage

Figure 2 – Montage des roues

1. Glisser la rondelle (a), la roue (b) et l'écrou-capuchon (c) sur l'extrémité de l'axe de roues dans l'ordre indiqué. S'assurer que la rondelle (a) soit orientée de façon à ce que le côté avec la lèvre soit tourné vers le milieu de l'axe de roues.

Il est nécessaire de poser l'axe de roues à la verticale sur une surface stable afin de pouvoir monter les roues.

1. Taper doucement sur l'aide pour l'assemblage (d) avec un maillet afin d'assurer la mise en place de l'écrou-capuchon (c) sur l'extrémité de l'axe de roues. Répéter les mêmes étapes pour l'autre roue.

Figure 3 – Montage de l'axe de roues

1. Glisser les deux extrémités de l'axe de roue dans les encoches prévues à cet effet (a) comme indiqué. Le côté des rondelles (b) avec la lèvre doit être tourné vers l'intérieur des encoches d'axe de roues.

2. S'assurer que chaque plaque pour axe de roues est orientée et placée comme indiqué (L et R). Fixer chaque plaque avec deux (2) vis. Clipser les caches des roues (e) sur l'extrémité des écrous-capuchons.

Figure 4 – Montage de la poignée

1. Pour monter la poignée, appuyer sur le bouton (a) comme indiqué et glisser la poignée dans le chariot.

2. Une fois que la poignée est complètement enfoncée dans le chariot, relâcher le bouton et tirer sur la poignée jusqu'à ce qu'elle se verrouille en position haute ou basse.

Figure 5 – Raccordement du flexible

Assurez-vous que la pompe est arrêtée (position O) et que l'appareil de pulvérisation est coupé du réseau.

1. Visser le filetage du flexible haute pression sur le raccord du flexible de pulvérisation. Serrer avec une clé à molette.

2. À l'autre extrémité du flexible, vissez le filetage sur le raccord du pistolet pulvérisateur. Maintenez fermement le pistolet pulvérisateur au niveau de la poignée avec une clé à fourche réglable.

L'embout de pulvérisation ne doit pas être fixé avant que le pulvérisateur et le flexible de pulvérisation n'aient été purgés et amorcés.

Avant de commencer

Préparation des produits de revêtement

Le projet 115 permet de pulvériser des peintures murales d'intérieur, des laques et des lasures sans les diluer ou en les diluant faiblement. Vous trouverez des informations détaillées sur la fiche technique du fabricant (téléchargement par internet).

1. Remuez la peinture et versez la quantité nécessaire dans le godet à peinture.

Recommendation de dilution
Produits
Vernis non dilués
Produits de protection du bois (en phase solvantées ou aqueuses), produits de décapage, huiles, produits de désinfection, produits phytosanitaires	non dilués
Peintures solvantées ou aqueuses diluer de 5 à 10%
Peintures murales intérieures (en phase aqueuse ou solvantée)	diluer de 0 à 10% éventuellement

1. Faites un essai de pulvérisation (par ex. sur un morceau de carton).

Tous les réglages sont corrects, lorsque le résultat de la pulvérisation est aussi régulier que la figure 14 A. Si le résultat de la pulvérisation présente des « bandes latérales » comme dans la figure 14 B, augmentez progressivement la pression ou diluez davantage par étape de 5 %.

Figure 6 – Verrouillage du pistolet pulvérisateur

La gâchette doit toujours être verrouillée au moment de fixer l'embout ou lorsque le pistolet pulvérisateur n'est pas utilisé.

1. Le pistolet est en position de sécurité lorsque le verrou de la gâchette fait un angle de 90° (perpendiculaire) avec celle-ci, dans l'une ou l'autre direction.

Figure 7 – Procédure d'évacuation de la pression

S'assurer de respecter la procédure d'évacuation de la pression lorsque l'appareil est éteint quelle qu'en soit la raison. Cette méthode permet de faire évacuer la pression hors du flexible de pulvérisation et du pistolet.

1. Verrouiller le pistolet pulvérisateur. Placer l'interrupteur ON/OFF en position OFF.

2. Tourner le bouton PRIME/SPRAY sur PRIME.

En tournant l'interrupteur, faites attention à ne pas vous coincer les doigts.

1. Déverrouiller le pistolet pulvérisateur et appuyer sur la gâchette avec le pistolet en direction du seau contenant le produit. Verrouiller le pistolet pulvérisateur.

Figure 8 - Démonter/Vider la trémie

S'assurer que les sols et les meubles sont protégés avec des bâches afin d'éviter tout dommage.

Lorsqu'elle st démontée, poser toujours la trémie sur une surface dure, plate et stable.

Effectuer une Procédure d'évacuation de la pression (voir figure 7) et débrancher le pulvérisateur.

1. Effectuer la procédure d'évacuation de la pression.
2. Retirer le tube de retour (a) de l'arrière du couvercle de la trémie.
3. Saisir la trémie par les poignées latérales (b) et tirer doucement dessus.
4. Une fois la trémie vidée/nettoyée, replacer la trémie et son couvercle.
5. Replacer le tube de retour en l'insérant dans l'encoche pratiquée dans le couvercle de la trémie.

La trémie peut être lourde lorsqu'elle est remplie de produit de pulvérisation. Bien soulever en s'aidant des jambes et non avec le dos afin d'éviter les risques de blessure.

Purge et amorçage

Figure 9 – Amorçage du pulvérisateur

Assurez-vous que la pompe est arrêtée (position O) et que l'appareil de pulvérisation est coupé du réseau.

1. Retirer le tube de retour de la trémie et le tenir au-dessus d'un récipient pour déchets.
2. Tourner le bouton PRIME/SPRAY sur PRIME. Brancher le pulvérisateur. Mettre l'interrupteur ON/OFF sur ON (I).

Tout fluide résiduel dans la pompe et le tube de retour va s'écouler hors du tube de retour. Laisser la pompe fonctionner jusqu'à ce qu'il n'y ait plus de fluide qui coule du tube de retour.

1. Éteindre la pompe en la mettant sur OFF. Retirer le tube de retour du récipient à déchets et l'insérer dans l'encoche pratiquée dans le couvercle de la trémie.
2. Retirer le couvercle de la trémie. Remplir la trémie avec le produit prévu pour la pulvérisation. Ne pas dépasser 7,5 l (b).
3. Allumer de nouveau votre appareil en le mettant sur ON et s'assurer que du produit coule du tube de retour. Éteindre la pompe en la mettant sur OFF et replacer le couvercle de la trémie.

Figure 10 – Libération de la soupape d'arrivée

Si du produit ne coule pas du tube de retour, il est possible que la soupape d'arrivée soit coincée. Suivre ces étapes.

1. Éteindre l'appareil en le mettant sur OFF et le débrancher.

2. Retirer la trémie avec précaution. Nettoyez la zone de connexion entre la trémie et l'appareil de base.

3. Insérer le poussoir de soupape d'arrivée (a) au centre de la zone (b) de la soupape d'arrivée. Ceci doit libérer la soupape

d'entrée et permettre au produit de pulvérisation de couler par le tube de retour.

1. Replacer la trémie et le tube de retour, puis recommencer la pulvérisation.

Figure 11 – Amorçage du flexible de pulvérisation

1. Déverrouiller le pistolet pulvérisateur et tourner le bouton PRIME/SPRAY sur PRIME.

L'embout de pulvérisation ne doit pas être fixé au pistolet pulvérisateur lorsque le flexible de pulvérisation est purgé.

1. Déclencher la gâchette en visant la paroi latérale d'un récipient à déchets avec le pistolet pulvérisateur. En cas d'utilisation de produits à base d'huile, le pistolet pulvérisateur doit être mis à la terre au moment de la purge (voir avertissement ci-dessous).

Garder les mains à l'écart du jet du fluide. Mettre le pistolet à la terre en le tenant contre le rebord d'un récipient métallique lors de la purge. Dans le cas contraire, il existe un risque de décharge d'électricité statique pouvant entraîner un incendie.

1. Lorsque la gâchette est actionnée, allumer la pompe en la mettant sur ON (I) et tourner le bouton PRIME/SPRAY sur SPRAY (1). Maintenir la gâchette jusqu'à ce qu'il n'y ait plus d'air, d'eau ni de solvant dans le flexible de pulvérisation et que le produit s'écoule librement.

Si le bouton PRIME/SPRAY est toujours sur SPRAY, une forte pression se forme dans le flexible et le pistolet pulvérisateur jusqu'à ce que le bouton PRIME/SPRAY soit mis sur PRIME.

1. Relâcher la gâchette. Tourner le bouton PRIME/SPRAY sur PRIME. Éteindre la pompe en la mettant sur OFF (O). Déclencher le pistolet dans le récipient à déchets afin de s'assurer qu'il n'y ait plus de pression dans le flexible.

Figure 12 – Fixation de l'embout

RISQUE D'INJECTION ÉVENTUEL. Ne pas pulvériser sans que le dispositif de sûreté de l'embout ne soit en place. Ne jamais déclencher le pistolet si l'embout n'est pas en position de pulvérisation ou de décolmatage. Toujours mettre le cran de sûreté de la gâchette du pistolet avant d'enlever, remplacer ou nettoyer l'embout.

1. Verrouiller le pistolet pulvérisateur.

2. Fixer le dispositif de sûreté sur le pistolet.

Au moment de fixer le dispositif de sûreté sur le pistolet, aligner le premier sur le second comme indiqué sur la figure 12 (a), puis serrer à la main (b).

Pulvérisation

Figure 13 – Technique de pulvérisation

A) Le secret d'une bonne application de la peinture est d'obtenir une couche uniforme sur toute la surface. Bouger votre bras sans arrêter toujours à la même vitesse et maintenir le pistolet pulvérisateur à une distance constante de la surface. La distance idéale pour la pulvérisation est de 25 à 30 cm entre l'embout de pulvérisation et la surface.
B) Maintenir un angle droit entre le pistolet pulvérisateur et la surface. Cela signifie qu'il faut bouger tout le bras et ne pas simplement fléchir le poignet.

C) Maintenir le pistolet pulvérisateur perpendiculaire à la surface, sinon une partie de la couche sera plus mince que l'autre.

D) Déclencher le pistolet après avoir commencer le mouvement. Relâcher la gâchette avant d'avoir terminé le mouvement. Le pistolet pulvérisateur doit être en mouvement lorsque la gâchette est enclenchée et relâchée. Faire chevaucher chaque passage de 30 % environ, cela permettra d'obtenir une couche uniforme.

Lorsque la pulvérisation est terminée, effectuer une procédure d'évacuation de la pression.

En cas d'arrêt prévu de la pulvérisation pendant plus d'une heure, suivre la procédure de rangement à court terme décrite au chapitre Rangement de ce mode d'emploi.

Figure 14 - Utilisation

1. S'assurer que le flexible de peinture n'est ni plié ni en contact avec des objets ayant des arêtes coupantes.
   2a. En cas de pulvérisation de produits épais, tourner le bouton PRIME/SPRAY sur MAX SPRAY à la pression maximale.
   2b. En cas de pulvérisation de produits plus fluides ou plus légers, tourner le bouton PRIME/SPRAY sur SPRAY (1) à la pression minimale.

Le flexible de peinture doit se raidir lorsque le produit commence à le traverser.

1. Déverrouiller le pistolet pulvérisateur.
2. Déclencher le pistolet afin de purger l'air du flexible.
3. Lorsque le produit atteint l'embout de pulvérisation, pulvériser une surface de test pour vérifier la forme du jet.
4. Utiliser la pression la plus basse nécessaire pour obtenir une bonne forme de jet (A). Si la pression est trop élevée, la forme du jet est trop légère. Si la pression est trop basse, des marques apparaissent ou la peinture sort en faisant des éclaboussures au lieu de sortir en un jet fin (B).

Figure 15 – Décolmatage de l'embout de pulvérisation

Si le jet commence à se déformer ou s'il s'arrête complètement alors que le pistolet est enclenché, suivre les étapes suivantes.

Ne pas essayer de décolmater ou de nettoyer l'embout avec les doigts. Le fluide sous pression peut entraîner une blessure résultant d'une injection.

1. Relâcher la gâchette et verrouiller le pistolet. Tourner la flèche de l'embout réversible à 180° de façon à ce que la pointe de la flèche soit dirigée vers l'arrière du pistolet (voir figure 15).

L'embout de pulvérisation peut être très difficile à tourner lorsqu'il est sous pression. Tourner le bouton PRIME/SPRAY sur PRIME et déclencher le pistolet. Cela permet d'évacuer la pression, l'embout sera ainsi plus facile à tourner.

1. Tourner le bouton PRIME/SPRAY sur SPRAY.
2. Déverrouiller le pistolet et appuyer sur la gâchette en dirigeant le pistolet vers un morceau de bois ou de carton inutilisé. Cela permet à la pression du flexible de pulvérisation d'éliminer l'obstruction. Lorsque la buse est nettoyée, le produit sort sous forme d'un jet droit à haute pression.
3. Relâcher la gâchette et verrouiller le pistolet. Retourner l'embout de façon à ce que la flèche se de nouveau dirigée

vers l'avant. Déverrouiller le pistolet et reprendre la pulvérisation.

Rangement

Si vous utilisez des matières solubles dans l'eau, prenez de l'eau chaude savonneuse pour nettoyer l'appareil pulvérisateur. Si vous utilisez des produits à pulvériser renfermant des solvants, choisissez un solvant approprié avec un point d'inflammation supérieur à 21° C pour le nettoyage.

N'utilisez pas de solvants pour des matières solubles dans l'eau, car le mélange se transforme en une substance de consistance gélatineuse difficile à enlever.

Figure 16 – Rangement à court terme

Conformez-vous à ces instructions uniquement en cas d'utilisation de matières solubles dans l'eau. Si vous utilisez des produits à pulvériser renfermant des solvants, suivre les étapes de rangement et de stockage à long terme.

A) Arrêt et rangement

1. Effectuer une Procédure d'évacuation de la pression (voir figure 7) et débrancher le pulvérisateur.
2. Verser lentement 200 ml d'eau sur la peinture pour éviter qu'elle ne sèche.
3. Enrouler le pistolet pulvérisateur et ses éléments dans un chiffon humide et mettre le tout dans un sac en plastique. Fermer le sac hermétiquement. Placer le pulvérisateur dans un endroit sûr, à l'abri du soleil pour un stockage à court terme.

B) Réutilisation

1. Retirer le pistolet du sac en plastique. Incorporer l'eau à la peinture en mélangeant.
2. Tourner le bouton PRIME/SPRAY sur PRIME.
3. Brancher le pulvérisateur.
4. Mettre l'interrupteur sur ON (I).
5. Tourner le bouton PRIME/SPRAY sur MAX SPRAY. Essayer le pulvérisateur sur un élément prévu à cet effet.

Figure 17 – Purge de l'appareil

1. Effectuer une procédure d'évacuation de la pression (voir figure 7).
2. Vider la trémie du produit de pulvérisation qu'elle contient (voir figure 8).
3. Une fois démontée, rincer la trémie avec la solution de nettoyage appropriée jusqu'à ce qu'elle soit bien propre.
4. Verrouiller le pistolet et retirer l'embout de pulvérisation. Replacer la trémie et le tube de retour. Remplir la trémie avec la solution de nettoyage appropriée.
5. Placer un récipient à déchets (a) à côté du récipient d'origine du produit (b). Les récipients doivent se toucher. Diriger le pistolet pulvérisateur à l'intérieur du récipient d'origine du produit (b) et appuyer sur la gâchette.
6. Tandis que la gâchette est enclenchée, allumez la pompe en la mettant sur ON (I), puis tourner le bouton PRIME/ SPRAY sur SPRAY afin de purger le produit du flexible dans le récipient d'origine. Garder la gâchette enclenchée au cours des étapes suivantes.
7. Lorsque la solution de nettoyage sort du pistolet, garder la gâchette enfoncée et diriger le pistolet pulvérisateur à

l'intérieur du récipient à déchets (mettre le pistolet à la terre avec un récipient métallique si le solvant utilisé pour la purge est inflammable).

1. Appuyer sur le pistolet jusqu'à ce que le fluide sortant de celui-ci soit clair. Il peut être nécessaire de vider et renouveler la solution de nettoyage pour terminer le nettoyage.
2. Tourner le bouton PRIME/SPRAY sur PRIME et déclencher le pistolet pour évacuer la pression.
3. Si la trémie est vide de toute solution de nettoyage, la remplir de nouveau en renouvelant la solution de nettoyage.
4. Tourner le bouton PRIME/SPRAY sur PRIME, puis allumer la pompe en la mettant sur ON.
5. Laisser la pompe fonctionner pour que la solution de nettoyage coule du tube de retour pendant 2 à 3 minutes. Éteindre la pompe en la mettant sur OFF.
6. Retirer et rincer soigneusement la trémie une nouvelle fois.

Figure 18 – Nettoyage du pistolet pulvérisateur

1. Effectuer une procédure d'évacuation de la pression (voir figure 7).
2. S'assurer que la pompe est éteinte en la mettant sur OFF (O). S'assurer que le bouton PRIME/SPRAY est sur PRIME. Débrancher le pulvérisateur.
3. Retirer le pistolet pulvérisateur du flexible de peinture à l'aide de clés à molette.
4. Retirer le dispositif de sûreté de la gâchette (a) du boîtier de filtre (b) en le tirant vers l'extérieur de ce boîtier. Dévisser le boîtier du filtre.
5. Retirer le filtre (c) du boîtier du pistolet pulvérisateur et nettoyer avec une solution de nettoyage appropriée (eau chaude savonneuse pour les matières solubles dans l'eau, solvants avec un point d'inflammation supérieur à 21°C pour les produits à pulvériser renfermant des solvants).
6. Retirer l'embout de pulvérisation (d) du dispositif de sûreté du pistolet pulvérisateur. Nettoyer l'embout de pulvérisation avec une brosse à poils souples et la solution de nettoyage appropriée. S'assurer de retirer et de nettoyer la rondelle (e) et le siège concave (f) situé à l'arrière de l'embout de pulvérisation.
7. Replacer le filtre propre, l'extrémité la plus fine d'abord, dans le boîtier du pistolet. L'extrémité fine du filtre (g) doit être correctement positionnée dans le boîtier du pistolet. En cas de montage incorrect, l'embout peut être obstrué ou le pistolet peut ne pulvériser aucun fluide.
8. Monter l'embout de pulvérisation (d), le siège concave (f) et la rondelle (e), puis replacer le dispositif de sûreté du pistolet pulvérisateur.
9. Fixer de nouveau le pistolet pulvérisateur sur le flexible de peinture. Serrer avec une clé.

Figure 19 – Stockage à long terme

1. Effectuer une procédure d'évacuation de la pression (voir figure 7).
2. Retirer la trémie. Verser environ 50 ml d'huile ménagère légère dans la soupape d'arrivée (a).
3. Retirer le flexible du raccord pour flexible de pulvérisation. Placer un chiffon sur le raccord pour flexible de pulvérisation et mettre l'interrupteur sur ON (I). Laisser l'appareil fonctionner pendant cinq secondes environ. Éteindre la pompe en la mettant sur OFF (O). Trennen Sie das Spritzgerät vom Netz.
4. Replacer la trémie.
5. Essuyer l'ensemble de l'appareil, le flexible et le pistolet avec un chiffon humide afin d'éliminer les résidus de peinture. Remplacer le flexible de pulvérisation.
6. Pousser le bouton de verrouillage de la poignée pour rentrer celle-ci dans le chariot.

Figure 20 – Nettoyage de la soupape d'arrivée (Référence du kit 0418714)

En cas de problèmes d'amorçage, il peut être nécessaire de nettoyer ou de faire l'entretien de l'appareil. Les problèmes d'amorçage peuvent être évités en nettoyant correctement le pulvérisateur et en suivant les étapes suivantes pour le stockage à long terme.

Effectuer une Procédure d'évacuation de la pression (voir figure 7) et débrancher le pulvérisateur.

1. Retirer la trémie. Desserrez le contre-écrou en le faisant tourner dans le sens antihoraire.
2. Retirez l'embout d'admission (1) avec un outil approprié (par ex. une clé à pipe de 11).
3. Examiner le filet sur la chemise d'arrivée et sur le joint torique (2) de celle-ci. Éliminer tout résidu de peinture.
4. Pour retirer la soupape d'admission, vous devez monter l'aide pour l'assemblage (8) sur une clé à pipe (6) pourvue d'un embout de 5/8" (7). Insérez l'outil de la soupape d'admission dans la soupape d'admission (a). Retirez le filetage de la soupape d'admission hors du corps en le faisant tourner dans le sens antihoraire.
5. Récupérer la soupape d'arrivée (9) et son joint torique (10) dans le logement de la soupape d'arrivée. Nettoyer ou remplacer cette dernière et lubrifier le joint torique avec de l'huile ménagère légère.
6. Remettre le joint torique de la soupape d'arrivée (10) dans son logement et placer la soupape d'arrivée (9) dessus.
7. Replacer le raccord d'arrivée (8) dans le logement. Serrer avec l'outil pour soupape d'arrivée (7) et la clé à cliquet (4, 5, 6).
8. Remettre le joint (3). Placer le joint torique (2) de la chemise d'arrivée sur le raccord (9) de la soupape d'arrivée et remonter la chemise d'arrivée (1) en la tournant dans le sens des aiguilles d'une montre.
9. Replacer la trémie.

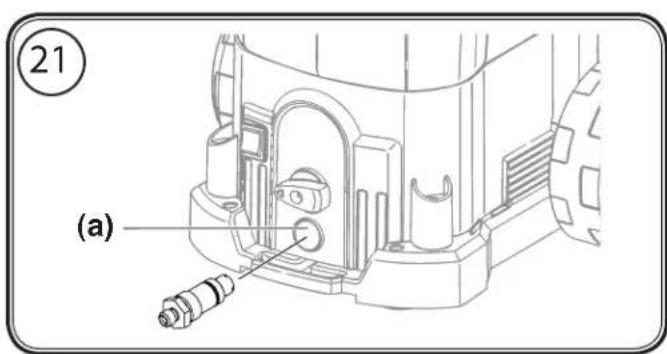

Figure 21 – Nettoyage de la soupape de décharge

Il peut être nécessaire de nettoyer ou de remplacer la soupape de décharge si le rendement du pulvérisateur reste faible après avoir suivi toutes les étapes figurant dans le chapitre Dépannage/Entretien de ce mode d'emploi.

Effectuer une Procédure d'évacuation de la pression (voir figure 7) et débrancher le pulvérisateur.

1. Dévisser la soupape de décharge de son logement à l'aide d'une clé à molette.
2. Examiner l'intérieur du logement (a) de la soupape de décharge. Éliminer tout résidu de peinture.
3. Monter une nouvelle soupape de décharge. Serrer la soupape de décharge dans son logement à l'aide d'une clé à molette.

Liste des pièces

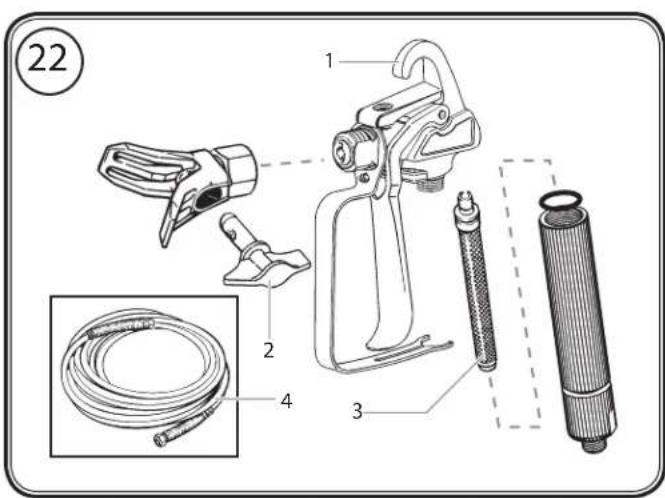

Figure 22 – Pistolet pulvérisateur/flexible de pulvérisation

Item Réf. # Description Quantity

1 0418717 Pistolet (sans buse) .... 1
2 0418705 Buse, XS .... 1
2 0418707 Buse, M .... 1
3 0418711 Filtre, de XS à S (rouge) ...... 2
3 0418712 Filtre, de M (jaune) 2
4 0418718 Flexible de pulvérisation, 7,5, rouge .... 1

Accessoires

Réf. # Description

0418705 Buse, XS ......Vernis et laques en phase aqueuse et solvantée, huiles et agents de décofrage

0418706 Buse, S ......Vernis, laques et lasures en phase aqueuse et solvantée

0418707 Buse, M ....Apprets, sous-couches, peintures d'impression et de finition en phase aqueuse et solvantée

0418708 Buse, L ....Antirouilles, sous-couches, peintures d'impression et de finition en phase aqueuse et solvantée (y compris de type mono-couche)

0418711 Filtre, de XS à S (rouge, pack de 2)

0418712 Filtre, M (jaune, pack de 2)

0418713 Filtre, de L à XXL+ (blanc, pack de 2)

0418714 Jeu de soupapes (d'admission et de décharge)

Toutes les pièces de rechange énumérées ci-dessus sont des pièces d'usure, et ne sont pas couverte par la garantie!

Problème

A. Le pulvérisateur ne démarre pas.____B. Le pulvérisateur démarre, mais n'aspire pas de peinture lorsque le bouton PRIME/SPRAY est mis sur PRIME.____C. Le pulvérisateur aspire de la peinture, mais la pression chute lorsque le pistolet est enclenché.____D. La soupape PRIME/SPRAY est sur SPRAY et du produit circule dans le tube de retour.____E. Le pistolet pulvérisateur fuit.____F. L'embout fuit.____G. Le pistolet pulvérisateur ne pulvérise pas.____H. La forme du jet laisse des marques.

1. Le pulvérisateur n'est pas branché.2. L'interrupteur ON/OFF est en position OFF.3. Le pulvérisateur a été éteint alors qu'il était encore sous pression.4. Aucune tension n'est délivrée par la prise murale.5. La rallonge électrique est endommagée ou est de trop faible capacité.6. Le moteur ne fonctionne pas correctement.1. L'appareil ne s'amorce pas correctement ou a perdu l'amorçage lancé.2. La trémie est vide.3. L'appareil n'est pas sur un sol plat.4. Le filtre d'arrivée est bouché.5. La soupape d'arrivée est coincée.6. La soupape d'arrivée est usée ou endommagée.7. La soupape PRIME/SPRAY est bouchée.1. L'embout de pulvérisation est usé.2. Le filtre d'arrivée est bouché.3. Le filtre du pistolet est bouché.4. La peinture est trop épaisse ou grumeleuse.5. La soupape de décharge est usée.6. La soupape d'arrivée est endommagée ou usée.1. La soupape PRIME/SPRAY est sale ou usée.____1. Des pièces internes du pistolet sont usées ou sales.____1. L'embout a été monté de façon incorrecte.2. Un joint est sale.____1. L'embout de pulvérisation ou le pistolet est bouché.2. L'embout de pulvérisation est à l'envers.3. Le bouton PRIME/SPRAY n'est pas sur SPRAY.____1. Le pistolet ou l'embout est bouché.2. L'embout est usé.3. La peinture est trop épaisse.4. Perte de pression.

1. Brancher le pulvérisateur.2. Mettre l'interrupteur ON/OFF sur ON..3. Lors de la pulvérisation, le moteur se met en marche et se coupe en fonction des besoins en pression. Ceci est normal. Reprendre la pulvérisation.4. Properly test the power supply voltage.5. Replace the extension cord.6. Adressez-vous à votre point de vente / votre revendeur.1. Réessayer d'amorcer l'appareil.2. Remplir de nouveau la trémie.3. Placer l'appareil sur un sol plat.4. Nettoyer le filtre d'arrivée.5. Nettoyer les soupapes d'arrivée et de décharge, et remplacer toute pièce usée*. La soupape d'arrivée est peut-être coincée à cause de résidus de peinture. Insérer le poussoir de soupape d'arrivée dans la soupape d'arrivée.6. Remplacer la soupape d'arrivée.*7. Adressez-vous à votre point de vente / votre revendeur.1. Monter un nouvel embout de pulvérisation.*2. Nettoyer le filtre d'arrivée.3. Nettoyer ou remplacer le filtre. Toujours conserver des filtres de rechange à disposition.4. Diluer ou filtrer la peinture.5. Remplacer la soupape de décharge.*6. Remplacer la soupape d'arrivée.*____1. Adressez-vous à votre point de vente / votre revendeur.____1. Adressez-vous à votre point de vente / votre revendeur.____1. Verrouiller le pistolet et son montage.2, Nettoyer le joint.____1. Nettoyer l'embout de pulvérisation ou le filtre du pistolet.2. Mettre l'embout à l'endroit.3. Tourner le bouton PRIME/SPRAY sur SPRAY.____1. Nettoyer le pistolet et filtrer la peinture.2. Remplacer l'embout de pulvérisation.3. Diluer la peinture.4. Se reporter aux causes et solutions du problème C.

* Des kits de réparation spéciaux accompagnés d'instructions sont disponibles pour ces opérations. Se reporter au chapitre "Liste des pièces" de ce mode d'emploi pour avoir une liste de kits avec leur référence.

Entretien quotidien

Le seul entretien quotidien nécessaire est un nettoyage soigneux. Suivre les instructions de nettoyage figurant dans ce mode d'emploi.

Entretien à long terme

Certaines pièces de la pompe peuvent s'user avec le temps et doivent être remplacées. Seul le rendement de la pompe est un indicateur fiable du moment où les pièces usées doivent être remplacées. Se reporter au chapitre Dépannage/Entretien pour plus d'informations sur l'utilisation de ces kits.

Note importante sur la responsabilité de produit

Suite aux nouvelles directives européennes entrées en vigueur au 01.01.1990, le fabricant n'engage sa responsabilité produit que lorsque l'ensemble des pièces constitutives proviennent bien du fabricant, ou ont été homologuées par ce dernier, et que les dispositifs ou appareils ont été assemblé et utilisé selon les règles de l'art.

En cas d'utilisation d'accessoires et de pièces de rechange de provenance différente, cette responsabilité, ainsi que les recours en garantie risquent d'être annulés entièrement ou en partie; dans les cas extrêmes, les organismes de contrôle officiels concernés (syndicats corporatifs et inspection du travail) sont susceptibles d'interdire purement et simplement l'utilisation de l'appareil ou de l'installation entière.

Avec les accessoires et les pièces de rechange d'origine WAGNER, vous avez la garantie que toutes les réglementations de sécurité sont bien respectées.

Durée de garantie: 2 ans

La durée de garantie s'élève à deux ans, à compter de la date de la vente à l'utilisateur (bon de caisse). Elle comprend et est limitée à l'élimination gratuite des défauts dus à un vice de matériel ou de fabrication, ou à un remplacement gratuit des pièces défectueuses. L'utilisation ou la mise en service, ainsi que des montages ou réparations effectués et qui ne figurent pas dans nos instructions de service, excluent toute responsabilité. Il en va de même pour des pièces assujetties à l'usure. La garantie ne s'étend pas sur l'utilisation commerciale et professionnelle. Nous nous réservons formellement la fourniture de la garantie. La garantie est exclue si l'appareil a été ouvert par des personnes ne faisant pas partie du personnel de service de WAGNER. Des dommages de transport, des travaux d'entretien ainsi que des dommages et dérangements dus à des travaux d'entretien non appropriés ne sont pas couverts par la garantie. Le recours à la garantie ne pourra se faire que contre présentation du bon de caisse. Dans la mesure stipulée par la loi, il est exclu toute responsabilité pour des dommages corporels, matériels ou consécutifs, notamment si l'appareil a été utilisé à des fins non prévues dans les instructions de service, si la mise en service et les réparations n'ont pas été exécutées conformément aux instructions de service ou si des réparations ont été effectuées par une personne non spécialisée. Nous nous réservons l'exécution à l'usine des réparations allant au delà de ce qui est décrit dans les instructions de service.

Merci de vous-adressez pour cette garantie ou en cas de réparation à votre point de vente hatibuel.

F

Consignes d'élimination:

Selon la directive européenne 2002/96/CE sur l'élimination des vieux appareils électriques et sa conversion en droit national, ce produit ne peut pas être jeté dans les ordures ménagères, mais est à amener à un point de recyclage en vue d'une élimination dans le respect de l'environnement!

Wagner, resp. nos représentations commerciales reprennent votre vieil appareil Wagner pour l'éliminer dans le respect de l'environnement. Adressez-vous donc directement à nos points de service resp. représentations commerciales ou directement à nous.

NL

CE Déclaration de conformité

Par la présente, nous déclarons, que le type de

0418A - WAGNER Project 115

Correspond aux dispositions pertinentes suivantes:

2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG

Normes harmonisée utilisées, notamment:

EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008

+A14:2010,

EN ISO 12100:2010, EN 1953:1998+A1:2009,

EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,

EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008

GB
