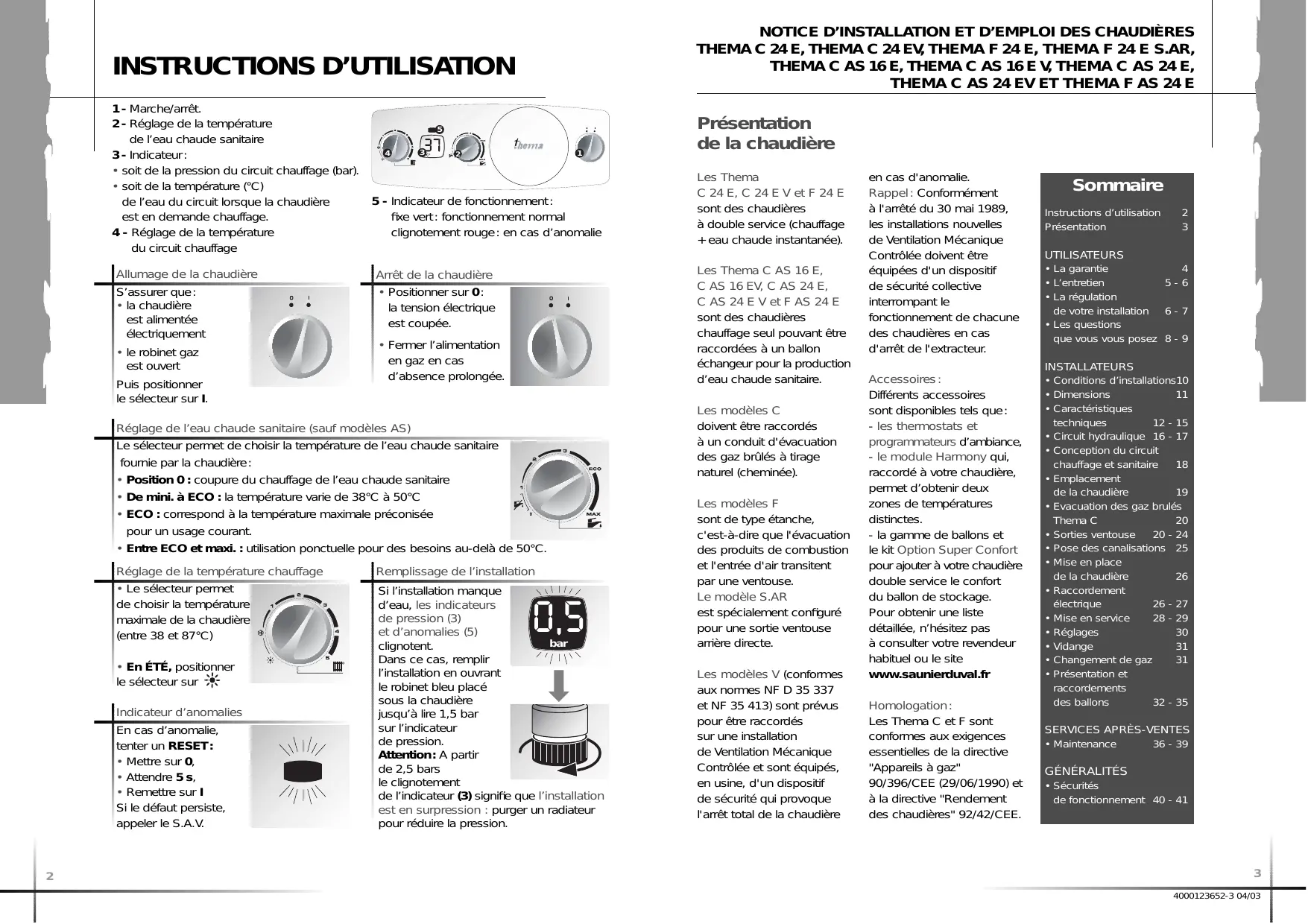

• soit de la température (°C) de l’eau du circuit lorsque la chaudière est en demande chauffage. 4 - Réglage de la température du circuit chauffage Allumage de la chaudière S’assurer que : • la chaudière est alimentée électriquement • le robinet gaz est ouvert Puis positionner le sélecteur sur I.
➡ C 24 E, C 24 E V et F 24 E sont des chaudières à double service (chauffage + eau chaude instantanée). Les Thema C AS 16 E, C AS 16 EV, C AS 24 E, C AS 24 E V et F AS 24 E sont des chaudières chauffage seul pouvant être raccordées à un ballon échangeur pour la production d’eau chaude sanitaire.
• Positionner sur 0 : la tension électrique est coupée.
Le sélecteur permet de choisir la température de l’eau chaude sanitaire fournie par la chaudière : • Position 0 : coupure du chauffage de l’eau chaude sanitaire • De mini. à ECO : la température varie de 38°C à 50°C • ECO : correspond à la température maximale préconisée pour un usage courant. • Entre ECO et maxi. : utilisation ponctuelle pour des besoins au-delà de 50°C. Réglage de la température chauffage • Le sélecteur permet de choisir la température maximale de la chaudière (entre 38 et 87°C)
à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée). Les modèles F sont de type étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transitent par une ventouse. Le modèle S.AR est spécialement configuré pour une sortie ventouse arrière directe. Les modèles V (conformes aux normes NF D 35 337 et NF 35 413) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière
Rappel : Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.
- la gamme de ballons et le kit Option Super Confort pour ajouter à votre chaudière double service le confort du ballon de stockage. Pour obtenir une liste détaillée, n’hésitez pas à consulter votre revendeur habituel ou le site www.saunierduval.fr Homologation : Les Thema C et F sont conformes aux exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE.
• Dimensions à l’installation sur laquelle elle est raccordée. La Station Technique Agréée Saunier Duval France de votre choix (voir liste jointe à l’emballage de la chaudière) effectuera rapidement et gratuitement cette mise en service sur simple demande de votre part. Ces contrôles étant effectués, elle transmettra à nos services la «demande de garantie» placée sur la partie détachable de cette notice.
Nettoyée et bien réglée, votre chaudière consommera moins et durera plus longtemps. Un entretien régulier de la chaudière et des conduits est indispensable au bon fonctionnement de l’installation du chauffage central. Il permet d’allonger la durée de vie de l’appareil, de réduire sa consommation d’énergie et ses rejets polluants.
Saunier Duval vous offre une garantie de DEUX ANS sur les pièces de cet appareil, à compter de sa date de mise en service, à condition : - qu'il soit installé par un professionnel à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, - qu'il soit vérifié, nettoyé et réglé au moins 1 fois par an conformément à la circulaire ministérielle du 09-08-78. La garantie pièces constructeur, couvre tout remplacement de pièce reconnue défectueuse, à l’exclusion des frais de main-d’œuvre et de déplacement. Cette garantie constructeur n’exclut pas le bénéfice au profit de l’acheteur de la garantie légale prévue par l’article 1641 du Code Civil.
• la vérification de la pompe • la vérification et le réglage des organes de régulation. • la vérification des dispositifs de sécurité et notamment la sécurité VMC si incorporée dans la chaudière,
IMPORTANT, par application de l’article 25 de l’arrêté du 02/08/77 modifié et de l’article 1 de l’arrêté modificatif du 05/02/99, le professionnel qualifié ayant réalisé l’installation de votre chaudière est tenu d’établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.
• la vérification des débits de gaz et réglage de la combustion avec analyse des fumées.
Les prestations incluses dans un contrat d’entretien peuvent varier d’une entreprise à une autre, c’est pourquoi il est important de s’adresser à des professionnels du chauffage. La liste des Stations Techniques Agréées, fournie avec votre chaudière, vous permettra de faire appel à un professionnel près de chez vous et régulièrement formé au dépannage de nos produits.
également la main-d'œuvre pour cette visite annuelle ainsi qu’un dépannage
Le ramonage du conduit de fumée est recommandé et conditionne parfois la couverture incendie de votre assurance.
Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l’intéressé, attestera notamment de la vacuité du conduit.
à l'eau savonneuse. N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altération de l'habillage.
En chauffage, le sélecteur vous permet de faire varier la température de l’eau dans le circuit chauffage entre le mini (38°C) et le maxi prévu par votre installateur. La position à mi-course, comme illustrée sur la photo,
La position ECO correspond à environ 50°C et répond idéalement à l’ensemble des besoins pour un usage familial (douches, vaisselle...). La position maximale sera réservée à des utilisations ponctuelles lorsque l’on souhaite une eau très chaude.
Plus d’économies (jusqu’à 20%) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d’inoccupation. Thermostat d’ambiance simple
Exacontrol Existent en plusieurs versions : - Programmateur journalier (piles ou 230V). Pour offrir encore plus de confort et d’économie, Saunier Duval a conçu une gamme de thermostats et de programmateurs d’ambiance disponibles en option.
également en accessoire une sonde extérieure dont le capteur placé sur le mur nord ou nord/ouest de la maison permet d’anticiper les variations de températures.
Dans ce cas, il suffit de réduire le débit au robinet pour retrouver la température souhaitée.
Ne faites surtout pas çà, il y a danger ! Elles sont indispensables au bon fonctionnement de votre chaudière.
Quelles que soient les performances de votre chaudière, l’arrivée d’eau chaude est tributaire de la quantité d’eau froide contenue dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques secondes nécessaires à l’arrivée de l’eau chaude vous paraîtront parfois un peu longues !
La chaudière s’est mise en sécurité parce qu’elle a détecté un manque d’eau dans l’installation. Il faut alors remettre de l’eau en ouvrant le robinet bleu placé sous la chaudière jusqu’à obtenir une pression entre 1 et 2 bars sur l’indicateur.
Il y a peut-être de l’air dans les canalisations. Procéder à la purge de vos radiateurs en dévissant la vis placée à leur extrémité.
La position mini des sélecteurs chauffage et sanitaire vous assure une protection contre le gel. Dans les habitations inoccupées sur de longues périodes, il convient de vidanger l’installation ou de la protéger par un additif antigel spécial chauffage disponible auprès de votre installateur.
Lorsque la chaudière est en demande chauffage, c’est effectivement la température du circuit qui s’affiche. Pour vérifier la pression, il suffit de passer le sélecteur sur la position “été” ce qui interrompra la demande chauffage et entraînera l’affichage de la pression. Revenir ensuite en position chauffage.
Service Après-Vente.
- les surfaces ouvrant sur l'extérieur - l'évacuation des produits de combustion • Règlement Sanitaire Départemental. • Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600). Établissements recevant du public L’installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l’art en vigueur, notamment : • Règlement de sécurité contre l'incendie et la panique
Pour tous les appareils : – Articles GZ Installations aux gaz combustibles et hydrocarbures liquéfiés. Ensuite, suivant l'usage : – Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire. b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...) Certificat de conformité : par application de l’article 25 de l’arrêté du 02/08/77 modifié et de l’article 1 de l’arrêté modificatif du 05/02/99, l’installateur est tenu d’établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz. • de modèle 2 après réalisation d’une installation de gaz neuve, • de modèle 4 après remplacement d’une chaudière par une nouvelle.
- la plaque de raccordement et la barrette de fixation.
Nota : Le châssis est conçu pour permettre le passage des canalisations montantes derrière la chaudière. Cela facilite le remplacement de votre ancienne chaudière.
à 3 bars - Robinet de vidange - Filtre sur circuit chauffage
minimale de 0,6 bar mais avec un faible débit. Un meilleur confort d’utilisation sera obtenu à partir de 1 bar de pression d’alimentation.
(Modèles C ). Cette condition est satisfaite si la barrette de fixation est positionnée à 2,05 m du sol, • D’éviter la fixation sur une cloison légère, • D’éviter de placer la chaudière au-dessus d’un appareil dont l’usage serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l’atmosphère serait corrosive ou chargée de poussières abondantes (pour chaudière de type C). • D’éviter la mise en place dans le même local que la chaudière (modèles C) tout appareil pouvant modifier l’arrivée d’air, hotte aspirante, sèche linge. Rappel : en aucun cas les ventilations hautes et basses du local ne doivent être obstruées.
Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevée. Prévoir un robinet de vidange au point le plus bas de l’installation. Pour les chaudières chauffage seul, prévoir un dispositif de remplissage du circuit chauffage central en conformité avec les prescriptions du Règlement Sanitaire Départemental (emploi d'un disconnecteur). Dans le cas d’utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d’ambiance. S’il s’agit d’une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d’installer la nouvelle chaudière.
Le débit minimal est de 500 l/h. Le tracé des tuyauteries sera conçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d’air et faciliter le dégazage permanent de l’installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs. Le volume d’eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d’expansion incorporé à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 125 litres pour une température moyenne du circuit radiateurs
à l’eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d’oxydes. Les sections des canalisations seront déterminées en utilisant la courbe débit/ pression page 14. Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance maximale que peut fournir
Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectuée conformément au descriptif dessiné sur le gabarit.
Il vous permettra de réaliser facilement les tests d’étanchéité de votre installation. Si la chaudière n’est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l’étanchéité du raccordement ultérieur.
24 kW et de 0,8 m pour les chaudières 16 kW. Pour les modèles V (raccordés sur Ventilation Mécanique Contrôlée) : – prévoir une longueur de tuyaux d’évacuation qui soit la plus courte possible et éviter les coudes.
Ø 60 et Ø 100 mm (installation de type C12) Perte de charge maximale : 60 Pa.
Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.
La sortie ventouse de votre
Procéder comme suit :
(L) de 4 m et un coude. Toutes les fois qu'un coude 90° supplémentaire est nécessaire (ou 2 à 45°), la longueur (L) doit être réduite d'un mètre.
– respecter le diamètre de la buse d’évacuation et d'extraction. Attention : La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.
à l’aide des mêmes vis.
NB : Les conduits de fumées de type double flux installés sur les appareils Saunier Duval doivent être des ventouses gaz Saunier Duval bénéficiant de l'Avis Technique 14/02-715*01 Ext"
90° supplémentaire est nécessaire (ou 2 à 45°), la longueur (L) doit être réduite d'un mètre.
Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.
La plaque de raccordement est équipée de : A - retour chauffage avec manette d’isolement (t). B - arrivée eau froide avec manette d’isolement (u).
• N'utiliser que les joints d'origine fournis avec l'appareil.
Ces corps étrangers seraient susceptibles d’être entraînés dans la chaudière, ce qui en perturberait le fonctionnement. NB : un produit solvant risque d'endommager le circuit.
• Engager les pattes supérieures de la chaudière sur la barrette de retenue.
• Mettre en place les joints puis visser les différents raccords entre la chaudière et la plaque de raccordement.
La sonde extérieure fournie en accessoire se compose de deux parties : - L’interface et son connecteur 3 voies à raccorder sur la carte. - Le capteur de température raccordé aux bornes 1 et 2 du connecteur. Nota : les bornes 3 et 4 ne sont pas utilisées pour cette chaudière.
S'il n'est pas prévu de programmateur d'ambiance sur l'installation, laisser le pontet sur les deux bornes du bornier.
électrique Alimentation 230 V Raccorder le câble d'alimentation de la chaudière au réseau à la chaudière est spécifique. Si vous souhaitez le remplacer, le commander uniquement à un Service Après Vente agréé Saunier Duval sous la référence S1008600.
En aucun cas, il ne doit recevoir d'alimentation du réseau 230 V.
Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé. Ce réglage s'effectue à l'aide d'un tournevis en agissant comme illustré ci-dessous sur le potentiomètre (A) situé sur la face intérieure du tableau de commande. Nota : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire. Les chaudières sont réglées en usine à 15 kW. maxi
Il est nécessaire d’adapter ce débit en fonction du calcul de l’installation. La chaudière est livrée avec la vis C du by-pass intégré ouvert de 1/2 tour; En fonction des besoins, effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l’installation selon la courbe débit/pression (p.14).
• Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière. Vidange du circuit sanitaire • Fermer le robinet du compteur d'eau. • Ouvrir un ou plusieurs robinets.
(r) de la chaudière. • Ouvrir un ou plusieurs robinets de puisage d'eau chaude.
En cas de changement de la nature du gaz alimentant l’installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé en suivant
"Changement de gaz" composée d'injecteurs brûleurs et d'un moteur de mécanisme gaz réglé en usine.
Les deux raccords coudés (1a et 1b), livrés avec la chaudière, se montent à
(3) comme illustré sur la photo ci-dessous.
2 - vanne trois voies par l’avant de la chaudière. Attention au sens de remontage, le terme TOP imprimé, sur la tranche
Dépose de la vanne trois voies Dégager le clip (1) puis extraire l’ensemble. S’il n’y a pas d’accès latéral, déposer d’abord le mécanisme gaz. Attention au sens de remontage du clip, l’étiquette YES doit être dans le sens correct de lecture.
• Débrancher le connecteur (2) logé sous le capuchon caoutchouc. • Dégager le clip (3) • Dévisser le raccord d’arrivée eau froide sous la chaudière. • Extraire l’ensemble détecteur de débit/filtre.
En cas d'absence prolongée, se reporter au chapître "Vidange"p.31. Sécurité de refoulement cheminée sur les Thema C S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarmement automatique placé en haut du coupe tirage de la chaudière, provoque l'arrêt de l'appareil. Dans ce cas, le voyant rouge du tableau de commande clignote et l’afficheur indique le code F2 ou F3.
Si ce n’est pas le cas, prévenir votre installateur ou le service après-vente agréé le plus proche. Important : il est interdit de mettre hors service
Sécurité sur le débit d'air sur les Thema F Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière, le voyant rouge du tableau de commande clignote et l’afficheur indique le code F2. Dans ce cas, prévenir votre service après-vente agréé le plus proche.
La chaudière se met en sécurité, le voyant rouge du tableau de commande clignote et l’afficheur indique le code F1 ou F4. Dans ce cas, prévenir votre service après-vente agréé le plus proche.
La chaudière cesse de fonctionner. Dès que l'alimentation électrique est rétablie,
Sécurité de surchauffe sécurité individuelle VMC Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), le voyant rouge du tableau de commande clignote et l’afficheur indique le code F9. Dans ce cas, appeler votre service après vente agréé le plus proche.
L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise.
Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir : - de fuites légères sur l'installation et dont il faudrait rechercher l'origine;
Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourraient apparaître.
Le temps de sécurité à l'allumage (TSA max) est de 10 secondes.
