MODE D'EMPLOI Z 20C SAUNIER DUVAL

Moduzone dans votre maison

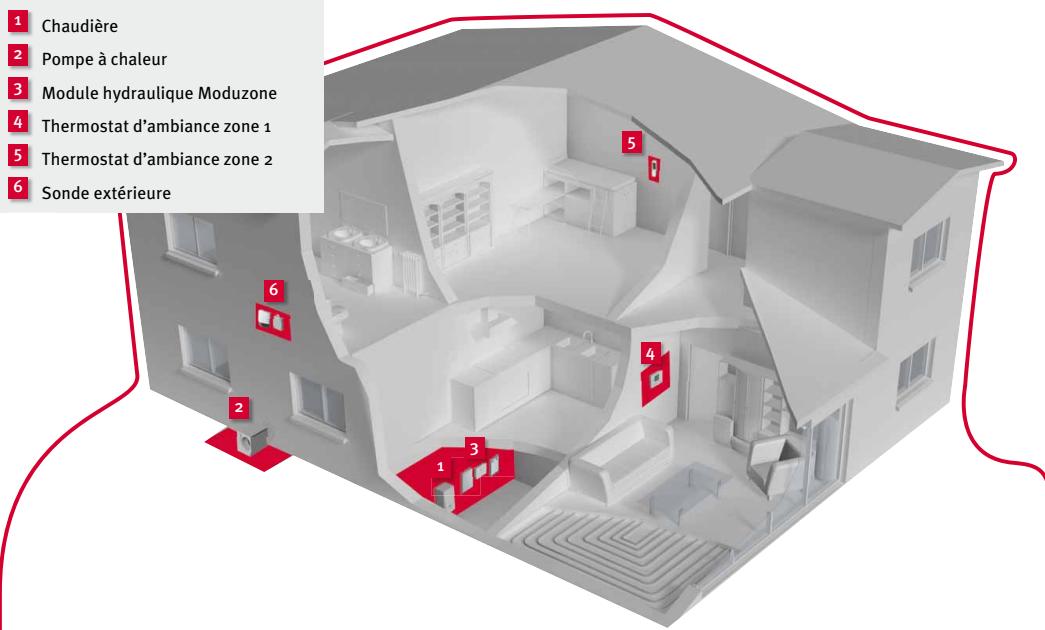

1 Chaudière 2 Pompe à chaleur 3 Module hydraulique Moduzone 4 Thermostat d'ambiance zone 1 5 Thermostat d'ambiance zone 2 6 Sonde extérieure

Désignation	Utilisation	Visuel	Composants inclus	Référence
Moduzone Z 20	2 zones de basse température ou de haute température		1 Boîtier de la carte électronique principale + 2 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure	0010004197*
			1 Boîtier de la carte électronique principale + 2 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure + 1 Traducteur	K010004197**
Moduzone Z 22	2 zones de basse et de haute température		1 Boîtier de la carte électronique principale + 1 Caisson intégrable + 4 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure	0010004189*
			1 Boîtier de la carte électronique principale + 1 Caisson intégrable + 4 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure + 1 Traducteur	K01000 4189**
Moduzone Z 11 G	1 zone de basse et de haute température		1 Module de mélange + 1 Électrovanne + 1 Exacontrol E7R	0010011535
Moduzone Z 20 G	2 zones de basse ou de haute température		2 Électrovannes + 1 Exacontrol E7R	0010011536
Moduzone Z 11 C	1 zone de basse et de haute température		1 Module de mélange + 1 Électrovanne + 1 Exacontrol E7R + Examaster	0010011533
Moduzone Z 20 C	2 zones de basse ou de haute température		2 Électrovannes + 1 Exacontrol E7R + Examaster	0010011534

Schémas techniques

250 120 355 200

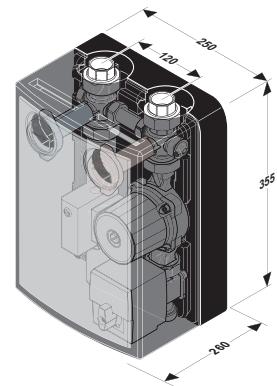

Module hydraulique de :
- Moduzone Z11 C
- Moduzone Z11 G

250 185 250 45 160

Boîtier de gestion de :
- Moduzone Z20

290 264 45

Boîtier de gestion de :
• Moduzone Z11 C et Z11 G
- Moduzone Z20 C et Z20 G

Thermostat d'ambiance
- Exacontrol E7R

140 100 102 50 31

Thermostat d'ambiance
- Exacontrol E7Z

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 B41 B42 B43 B44 B45 B46 B47 B48 B49 B50

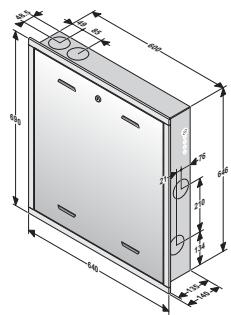

Module hydraulique de :
- Moduzone Z22

Électrovannes

www.saunierduval.fr

Cachet de votre installateur

Ligne conseil particuliers

09 74 75 02 75

Coût appelant métropole : 0,022 € TTC/min et 0,09 € TTC de coût de mise en relation

Du lundi au vendredi de 8 h à 18 h

VAILLANT GROUP FRANCE SA

"Le technipole" 8. avenue Pablo Picasso

94132 Fontenay-sous-Bois Cedex

él: 01 49 74 11 11 - Fax: [phone]

SA au capital de 7.328.460 € - 301 917 233 RCS CRÉTEIL

Saunier Duval

La gestion du chauffage par zone, la clef de votre bien-être

Moduzone, la clef de votre bien-être

La gestion du chauffage zone par zone

Que votre logement soit équipé de radiateurs et / ou de planchers chauffants, Moduzone vous permet de gérer jusqu'à 4 zones de manière individuelle. Grâce aux thermostats d'ambiance programmables Exacontrol, vous pouvez programmer la température de chaque pièce, au degré près, selon vos habitudes de vie et vos besoins.

Une solution complète

Moduzone communique avec le système de chauffage via :

• Un boîtier de gestion qui pilote le générateur chaudière, pompe à chaleur ou système hybride
• Un module hydraulique qui permet de gérer les zones indépendamment
• Un thermostat d'ambiance radio programmable par zone livré avec Moduzone ou avec votre générateur
• Une sonde extérieure qui anticipe les variations de température extérieure pour plus de confort

Tranquillité garantie

Disponible en plusieurs versions, Moduzone s'adapte à toutes les installations de chauffage, en neuf et en rénovation. Les différents kits sont composés d'éléments discrets, compatibles avec les chaudières ou les pompes à chaleur Saunier Duval. Fait pour durer, Moduzone est entièrement conçu et fabriqué par Saunier Duval à Nantes.

Un véritable outil de gestion des solutions basse et/ou haute température

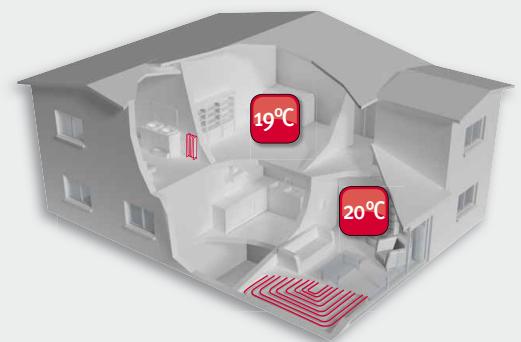

19°C 20°C

• Pour des zones de températures différentes
• Gestion de plusieurs zones chauffage de manière individuelle*
  * Nécessite un thermostat d'ambiance sans fil par zone de chauffage

Les éléments de contrôle

Exacontrol E7R ou Exacontrol E7Z - Interface client

Moduzone permet de réguler chaque zone de chauffage (plancher chauffant et / ou radiateur) indépendamment par l'intermédiaire d'un thermostat d'ambiance et d'une sonde extérieure (Exacontrol E7R ou Exacontrol E7Z selon le modèle).

Le gain de confort est instantané avec une sonde extérieure et un programmateur d'ambiance radio qui permettent d'adapter le fonctionnement de la chaudière à la température extérieure et ambiante :

• Fonctionnement le plus économique possible (notion de rendement toujours optimum)
• Temps de réaction le plus court possible (confort maximum)

Examaster - Interface pour le professionnel

Écran large avec menus et phrases complètes d'explication :

• Compréhension facile et rapide
- Risque d'erreurs limité
- Gain de temps

Installation de l'Examaster en intérieur.

Paramétrage du système sur l'Examaster, interventions en extérieur très limitées :

- L'installation et la maintenance se font en intérieur (pas de froid, ni de pluie)

• Meilleures conditions de travail

Moduzone, gestion multizone

Composé d'éléments discrets, Moduzone peut se monter à loisir sur une installation neuve ou existante; par exemple, lors d'un changement de chaudière, il est ainsi possible de proposer plus de confort aux clients.

Tableau de compatibilité

Moduzone	Isotwin, Thema Condens (2010), ThemaPlus Condens (2010), Thema AS Condens (2010), Isofast 21 Condens, Isotwin Condens (2010)	ThemaClassic, Thema, ThemaPlus, Thema AS	Isomax Condens (2010)	Genia Hybrid Universel Genia Hybrid Compact Genia Air
Z 20	•	•
Z 22	•	•
Z 11 C			•
Z 20 C			•
Z 11 G				•
Z 20 G				•

- Autres générateurs :

Nous consulter

Facilité d'installation et discrétion garanties

• Kits multizone conçus pour s'installer rapidement
• Fonctionnement avec des électrovannes à ouverture lente pour plus de silence
• Programmateur d'ambiance radio plus facile et discret à installer
• Tous les réglages de confort à portée de main
• Moduzone Z22 encastré: installation soignée et discrète
• Examaster: interface dédiée pour vous assister dans le réglage via un menu d'installation
