Type de produit	Chauffe-bain instantané à gaz
Marque	SAUNIER DUVAL
Modèle	VESUVIUS 3.13 V
Puissance variable	11,1 à 22,7 kW
Gaz compatibles	Gaz naturel, butane, propane, air propané ou butané
Type d'évacuation	Raccordé sur installation de ventilation mécanique contrôlée (VMC)
Sécurité	Dispositif individuel de débordement (arrêt en cas de défaillance de l'extracteur ou coupure électrique)
Allumage	Piézo-électrique pour veilleuse, avec sécurité par thermocouple
Régulation de température	Correcteur de température
Matériaux	Échangeur en cuivre rouge brasé puis plombé au bain, brûleur en acier inoxydable
Débit d'eau chaude	Variable selon puissance et débit puisé
Alimentation électrique	Non requise (sauf pour VMC dans le cas VS)
Entretien	Faire vérifier périodiquement par un spécialiste
Nettoyage	Nettoyer l'extérieur avec un chiffon doux ; ne pas utiliser de produits abrasifs
Pièces détachées	Disponibles chez le fabricant ou revendeur agréé
Réparabilité	Intervention par un professionnel qualifié obligatoire

FOIRE AUX QUESTIONS - VESUVIUS 3.13 V SAUNIER DUVAL

Comment allumer le chauffe-bain VESUVIUS 3.13 V ?

Tournez la manette (3 fig.5) pour aligner la flamme rouge (a) avec le repère (b). Appuyez à fond sur le bouton (c) et relâchez : il reste à demi-enfoncé pour purger l'air. Appuyez sur l'allumeur piézo-électrique (8 fig.5) pour allumer la veilleuse. Attendez environ 15 secondes, puis appuyez à nouveau sur le bouton et relâchez-le. L'appareil est prêt.

Que faire si l'appareil s'éteint sans raison apparente ?

Cela peut être dû à une défaillance de la ventilation mécanique. Vérifiez que l'extracteur fonctionne et que l'alimentation électrique est normale. Si le problème persiste, faites contrôler l'installation de VMC par un spécialiste.

Quels types de gaz puis-je utiliser avec ce modèle ?

Le VESUVIUS 3.13 V peut fonctionner au gaz naturel, au butane ou au propane, ainsi qu'à l'air propané ou butané. Veillez à ce que l'appareil soit configuré pour le gaz utilisé.

Pourquoi le débit d'eau chaude est-il insuffisant ?

La puissance variable de 11,1 à 22,7 kW s'adapte au débit puisé, mais si le débit est trop faible, la température peut être instable. Vérifiez que les robinets sont ouverts au maximum et que la pression d'eau est suffisante.

Dois-je installer un conduit d'évacuation ?

Non, pour les modèles V comme le vôtre, vous devez raccorder l'appareil à une installation de ventilation mécanique contrôlée (VMC). L'évacuation des gaz brûlés se fait par cette VMC.

Comment entretenir mon chauffe-bain ?

Un entretien annuel par un professionnel est recommandé. Nettoyez l'extérieur avec un chiffon doux. Ne tentez aucune réparation vous-même.

Que signifie le voyant ou le bouton de sécurité ?

Le bouton (c) permet la purge de l'air et l'allumage. Un dispositif de sécurité de débordement (type V) coupe l'alimentation en gaz en cas de panne de la VMC. Si le voyant de sécurité s'allume, consultez la notice.

Puis-je utiliser des bouteilles de butane ?

Oui, mais vous devez prévoir deux bouteilles débitant en même temps sur le même détendeur avec un débit d'au moins 2,2 kg/h pour le modèle 3.13.

Quelle est la différence entre les modèles C, V et VS ?

Le modèle C nécessite un conduit d'évacuation à tirage naturel. Les modèles V et VS se raccordent sur une VMC, avec un dispositif de sécurité individuel (V) ou collectif (VS) en cas de défaillance de l'extracteur.

Où trouver des pièces détachées ?

Adressez-vous à un revendeur agréé SAUNIER DUVAL ou au service après-vente de la marque. Utilisez uniquement des pièces d'origine.

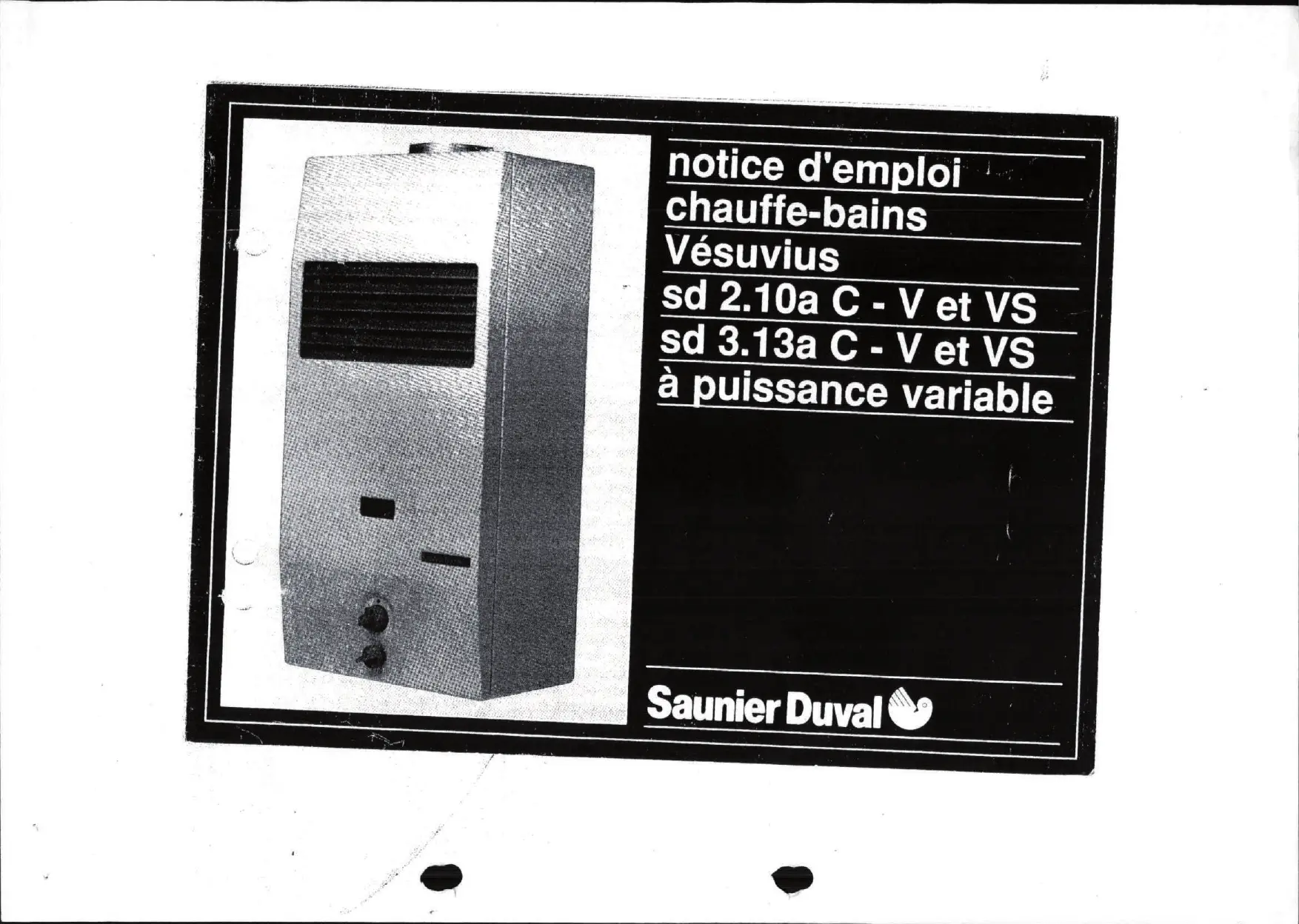

MODE D'EMPLOI VESUVIUS 3.13 V SAUNIER DUVAL

Les Vésuvius sd 2.10a C. PV, sd 2.10a V. PV et sd 2.10a VS. PV sont des chauffe-bains instantanés à gaz, à puissance automatiquement variable de 8,7 à 17,4 kW.

Les Vésuvius sd 3.13a C, sd 3.13a V et sd 3.13a VS 11,1 à 22,7 kW.

La puissance variable permet, quel que soit le débit puisé, de disposer d'eau chaude instantanée à température sensiblement constante et ceci dans la limite de la puissance maximale de l'appareil.

Selon le modèle choisi, voire chauffe-bains 2.10a ou 3.13a est équipé pour fonctionner soit au gaz naturel, soit au butane ou propane, soit à l'air propané ou butané.

Important: dans le cas d'alimentation en butane, il est nécessaire de prévoir deux bouteilles débitant en même temps sur le

mêmes déteendeur dont le débit sera au minimum de 1,7 kg/h pour les d 2.10a C. PV et au minimum de 2,2 kg/h pour les d 3.13a. CV et VS.

Modèles C: doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel.

Modèles V: doivent être raccordés sur une installation de ventilation mécanique contrôle et sont équipés d'un dispositif de sécurité individuel de débordement.

Modèle VS: doivent être raccordés sur une installation de ventilation mécanique contrôle et sont équipés d'un dispositif de sécurité individuel de débordement.

Ce dispositif commande l'arrêt du chauffe-eau en cas de défaillance de l'extracteur ou de coupure électrique du réseau.

Par conséquent, si l'appareil s'éteint sans raison apparente et refuse de rester allumé après un essai de puissance d'eau chaude, il convient de faire vérifier, par un spécialiste,

le fonctionnement de l'installation de ventilation mécanique.

• un corps de chauffe avec échangeur ailettes et chambre de combustion en cu rouge brasé puis plombé au bain,
• un coupe tirage incorporé en acier traité avec buse d'évacuation des gaz brûlés,
• un brûleur, à flamme bleue autostabilisée, en acier inoxydable,
• un mécanisme asservissant le débit de gaz au débit d'eau,
• un correcteur de température,
• un dispositif piezo-électrique d'allumage de la veilleuse,
• une veilleuse d'allumage avec sécurité par thermocouple,
• un dispositif de sécurité de débordement (type V uniquement),
• un boîtier permettant le raccordement à la sécurité collective (type VS uniquement).

Mise en MARCHE

• Tourner la manette (3 fig.5) afin d'amener la flamme rouge (a) en face du repère (b) de la façade (fig.1). Appuyer à fond sur le bouton (c) et relâcher : le bouton reste à demi enfoncé. Cette position intermédiaire permet à l'air contenu

Dans les canalisations de s'échapper mais interdit l'alimentation du brûleur (fig.2). Appuyer sur l'allumeur piezo-électrique (8 fig.5), la veilleuse s'allume; attendre environ 15 secondes afin de permettre l'échauffement du thermocouple de sécurité.

Appuyer une nouvelle fois sur le bouton, et laisser celui-ci revenir en arrière.

L'appareil est alors prêt à fonctionner et commande la production d'eau chaude des instant ou vous ouv Ramirez un robinet deuisage (fig.3).
