MODE D'EMPLOI Z 20 SAUNIER DUVAL

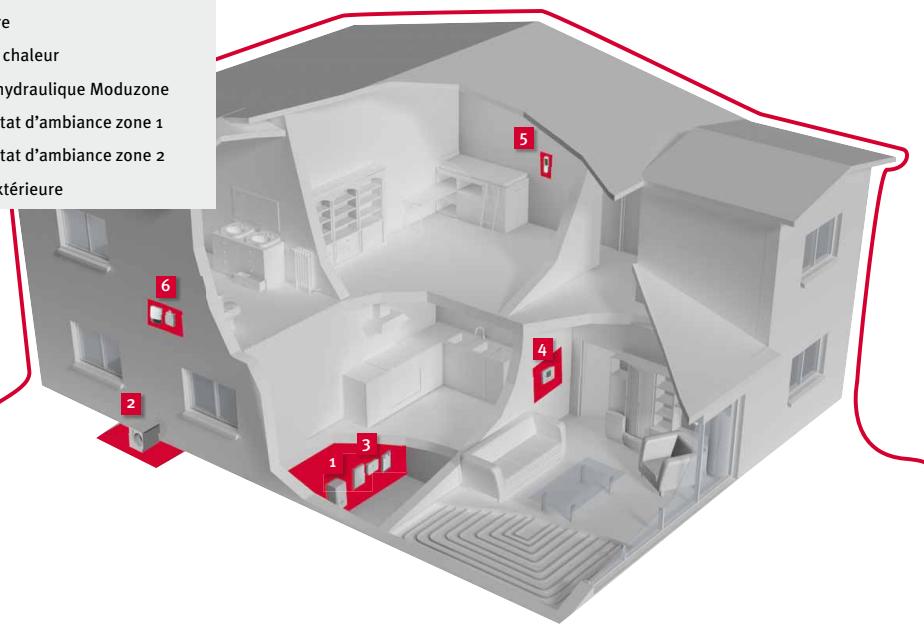

Moduzone dans votre maison

Chaudière
2 Pompe a chaleur
3 Module hydraulique Moduzone
4 Thermostat d'ambiance zone 1
5 Thermostat d'ambiance zone 2
6 Sonde extérieur

1

Désignation	Utilisation	Visuel	Composants inclus	Référence
Moduzone Z 20	2 zones de basse température ou de haute température		1 Boîtier de la carte électronique principale + 2 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure	0010004197*
			1 Boîtier de la carte électronique principale + 2 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure + 1 Traducteur	K010004197**
Moduzone Z 22	2 zones de basse et de haute température		1 Boîtier de la carte électronique principale + 1 Caisson intégrable + 4 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure	0010004189*
			1 Boîtier de la carte électronique principale + 1 Caisson intégrable + 4 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure + 1 Traducteur	K01000 4189**
Moduzone Z 11 G	1 zone de basse et de haute température		1 Module de mélange + 1 Electrovanne + 1 Exacontrol E7R	0010011535
Moduzone Z 20 G	2 zones de basse ou de haute température		2 Électrovannes + 1 Exacontrol E7R	0010011536
Moduzone Z 11 C	1 zone de basse et de haute température		1 Module de mélange + 1 Electrovanne + 1 Exacontrol E7R + Examaster	0010011533
Moduzone Z 20 C	2 zones de basse ou de haute température		2 Électrovannes + 1 Exacontrol E7R + Examaster	0010011534

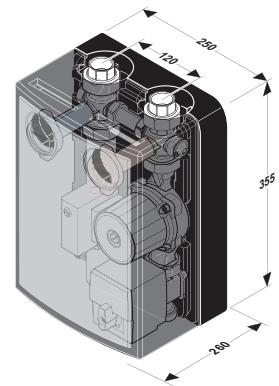

Schémas techniques

Module hydraulique de:

Boitier de gestion de:

Moduzone Z20

Boitier de gestion de:

Moduzone Z11 C et Z11 G
Moduzone Z20 Cet Z20 G

Thermostat d'ambiance

• Exacontrol E7R

Thermostat d'ambiance

• Exacontrol E7Z

Module hydraulique de:

Moduzone Z22

Electrovannes

www.saunierduval.fr

Cachet de votre installer

Ligne conseil particuliers

0974750275

Coût comptant métropole : 0,022 € TTC/min et 0,09 € TTC de coût de mise en relation

Du lundi au vendredi de 8 h à 18 h

VAILLANT GROUP FRANCE SA 107,346,125

8, avenue Pablo Picasso

94132 Fontenay-sous-Bois Cedex

Tel: [phone] - Fax: [phone] SA au capital de 7.328.460 € - 301 917 233 RCS CRETEL

Saunier Duval

La gestion du chauffage par zone, la clef de votre bien-être

La gestion du chauffage zone par zone

Que votre logement soit équipé de radiateurs et / ou de planchers chauffants, Moduzone vous permet de:gérer jusqu'à 4 zones de manière individuelle. Grace aux thermostats d'ambiance programmables Exacontrol, vous pouze programmer la température de chaque piece, au degré pres, selon vos habitudes de vie et vos besoin.

Une solution complète

Moduzone communique avec le système de chauffage via:

• Un boîtier de gestion qui pilote le générateur chaudière, pompe à chaleur ou système hybride
• Un module hydraulique qui permet de gérer les zones indépendamment
• Un thermostat d'ambiance radio calculable par zone livre avec Moduzone ou avec votre générateur
• Unends exterieure qui anticipe les variations de tempereure exterieure pour plus de comfort

Tranquillité garantie

Disponible en plusieurs versions, Moduzone s'adapte à toutes les installations de chauffage, en neuf et en renovation. Les différentskits sont composés d' éléments discretés, compatibles avec les chaudières ou les pompes à chaleur Saunier Duval. Fait pour durer, Moduzone est entièrement concu et fabriqué par Saunier Duval à Nantes.

Un veritable outil de gestion des solutionsasse et/ou haute température

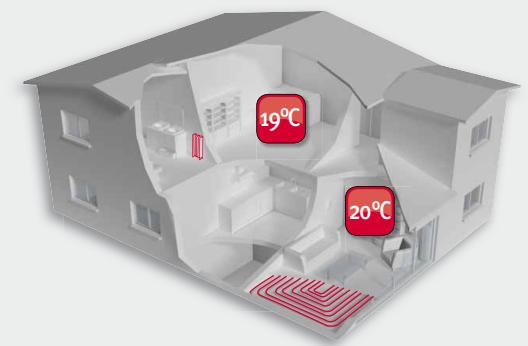

Pour des zones de températures différentes
- Gestion de plusieurs zones chauffage de manière individuelle
Necessite un thermostat d'ambiance sans fil par zone de chauffage

Les éléments de contrôle

Exacontrol E7R ou Exacontrol E7Z - Interface client

Moduzone permé de régulcher chaque zone de chauffage (plancher chauffant et / ou radiateur) indépendamment par l'intérimière d'un thermostat d'ambiance et d'unesonsuite extérieure (Exacontrol E7R ou Exacontrol E7Z selon le modele).

Le gain de comport est instantané avec une sonde extérieure et un programmeur

d'ambiance radio qui permettent d'adapter le fonctionnement de la chaudière à la température extérieure et ambiente:

• Fonctionnement le plus économique possible (notion de rendement toujours optimum)
• Temps de réaction le plus court possible (confort maximum)

Examaster - Interface pour le professionnel

Écran large avec menus et phrases complètes d'explication:

• Comprehension facile et rapide
  Risque d'erreurs limite
• Gain de temps

Installation de l'Examaster en interieur.

Paramétrage du système sur l'Examaster, interventions en extérieur très limitées:
- L'installation et la maintenance se font en intérieur (pas de froid, ni de pluie)
- Meilleures conditions de travail

Moduzone, gestion multizone

Composé d'éléments discretés, Moduzone peut se monter à loisir sur une installation neuve ou existante; par exemple, lors d'un changement de chaudière, il est ainsi possible de proposer plus de comforts aux clients.

Tableau de compatibilité

Moduzone	Isotwin, Thema Condens (2010), ThemaPlus Condens (2010), Thema AS Condens (2010), Isofast 21 Condens, Isotwin Condens (2010)	ThemaClassic, Thema, ThemaPlus, Thema AS	Isomax Condens (2010)	Genia Hybrid Universal Genia Hybrid Compact Genia Air
Z 20	●	●
Z 22	●	●
Z 11 C			●
Z 20 C			●
Z 11 G				●
Z 20 G				●

• Autres générateurs:

Nous consulter

Facilité d'installation et dépréciation garanties

• Kits multizone concus pour s'installer rapidement
• Fonctionnement avec des électrovannes à ouverture lente pour plus de silence
• Programmateur d'ambiance radio plus facile et discret à installer
  Tous les réglages de comport à portée de main
  Moduzone Z22 encastre: installation soignee et discrete
• Examaster: interface dédiée pour vous assister dans le réglage via un menu d'installation
