| Intitulé | Description |
|---|---|
| Type de produit | Amplificateur de puissance |
| Caractéristiques techniques principales | Amplification de classe D, 4 canaux |
| Alimentation électrique | 12 V DC |
| Dimensions approximatives | 320 x 230 x 50 mm |
| Poids | 2,5 kg |
| Compatibilités | Compatible avec la plupart des systèmes audio de voiture |
| Type de batterie | Non applicable (fonctionne sur alimentation externe) |
| Tension | 12 V |
| Puissance | 4 x 50 W RMS à 4 ohms |
| Fonctions principales | Contrôle de gain, filtrage passe-bas et passe-haut |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter l'humidité |
| Pièces détachées et réparabilité | Disponibilité des pièces peut varier, consulter le fabricant |
| Sécurité | Ne pas exposer à l'eau, respecter les instructions d'installation |
| Informations générales utiles | Idéal pour améliorer la qualité sonore des systèmes audio de voiture |
FOIRE AUX QUESTIONS - KAC-X541 KENWOOD
Questions des utilisateurs sur KAC-X541 KENWOOD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur de voiture au format PDF gratuitement ! Retrouvez votre notice KAC-X541 - KENWOOD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KAC-X541 de la marque KENWOOD.
MODE D'EMPLOI KAC-X541 KENWOOD

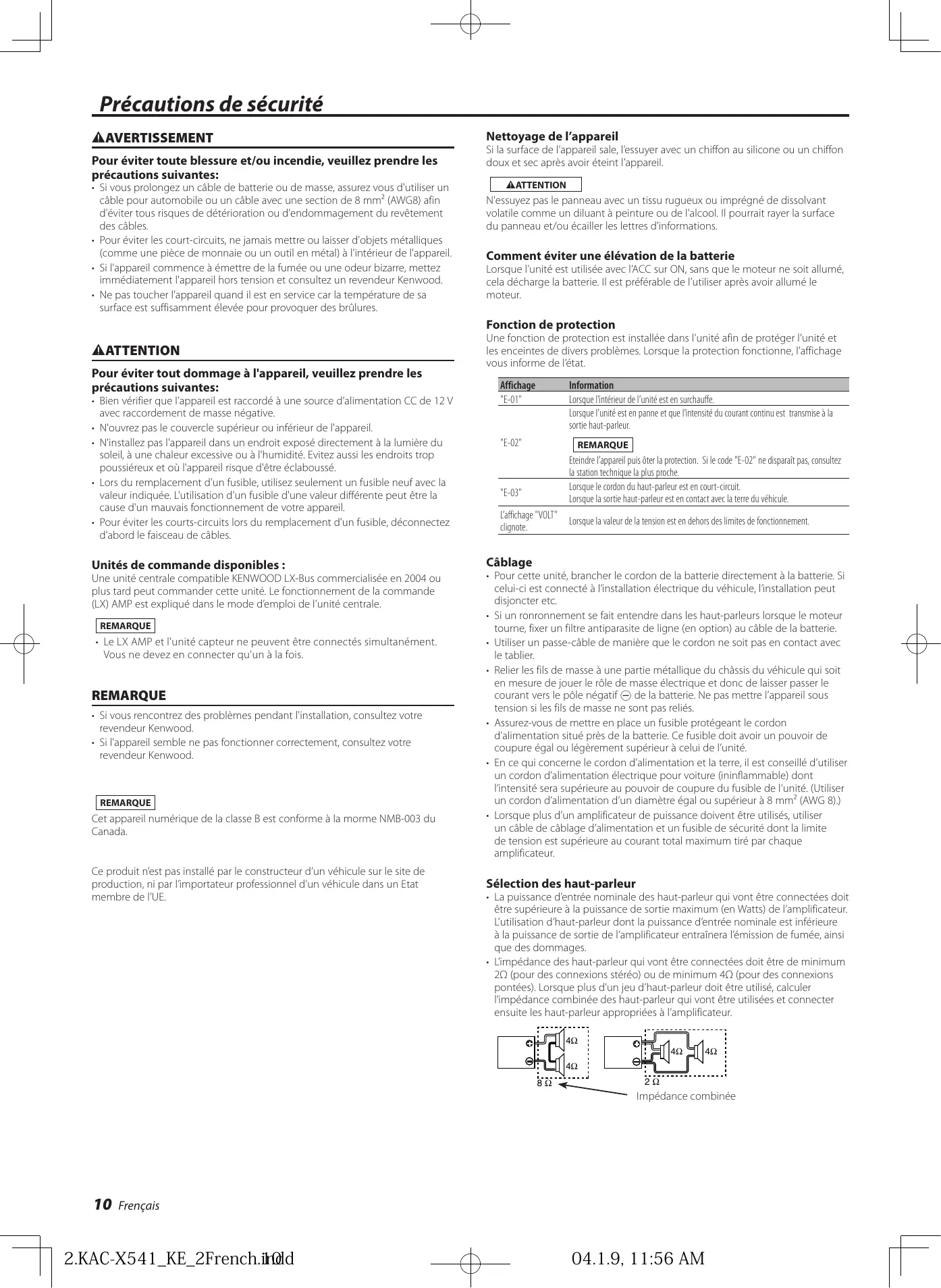

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:
- Si vous prolongez un cable de batterie ou de masse, assurez-vous d'utiliser un cable pour automobile ou un cable avec une section de 8mm² (AWG8) afin d'éviter tous risques de détérioration ou d'endommagement du revêtement des cables.
- Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
- Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
- Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.
Attention
- Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative. N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.
- N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez aussi les endroits trop poussièreux et où l'appareil risque d'être éclaboussé.
- Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre appareil.
- Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de câbles.
Unités de commande disponibles :
Une unité centrale compatible KENWOOD LX-Bus commercialisée en 2004 ou plus tard peut commander cette unité. Le fonctionnement de la commande (LX) AMP est expliqué dans le mode d'emploi de l'unité centrale.
Remarque
- Le LX AMP et l'unité capteur ne peuvent être connectés simultanément. Vous ne devez en connecter qu'un à la fois.
Remarque
- Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
- Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood.
Remarque
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.
Nettoyage de l'appareil
Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.
Attention
N'essuyez pas le panneau avec un tissu rugueux ou imbibé de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.
Comment éviter une élévation de la batterie
Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférible de l'utiliser après avoir allumé le moteur.
Fonction de protection
Une fonction de protection est installée dans l'unité afin de protéger l'unité et les enceintes de divers problèmes. Lorsque la protection fonctionne, l'affichage vous informe de l'état.
| Affichage | Information |
| "E-01" | Lorsque l'intérieur de l'unité est en surchauffe. |
| "E-02" | Lorsque l'intérieur est en panne et que l'intensité du courant continue est transmise à la sortie haut-parleur. |
| REMARQUE | |
| Etéindre l'appareil puis oter la protection. Si le code "E-02" ne disparait pas, consultez la station technique la plus proche. | |
| "E-03" | Lorsque le cordon du haut-parleur est en court-circuit. |
| Lorsque la sortie haut-parleur est en contact avec la terre du vignicule. | |
| L'affichage "VOLT" clignote. | Lorsque la valeur de la tension est en dehors des limites de fonctionnement. |

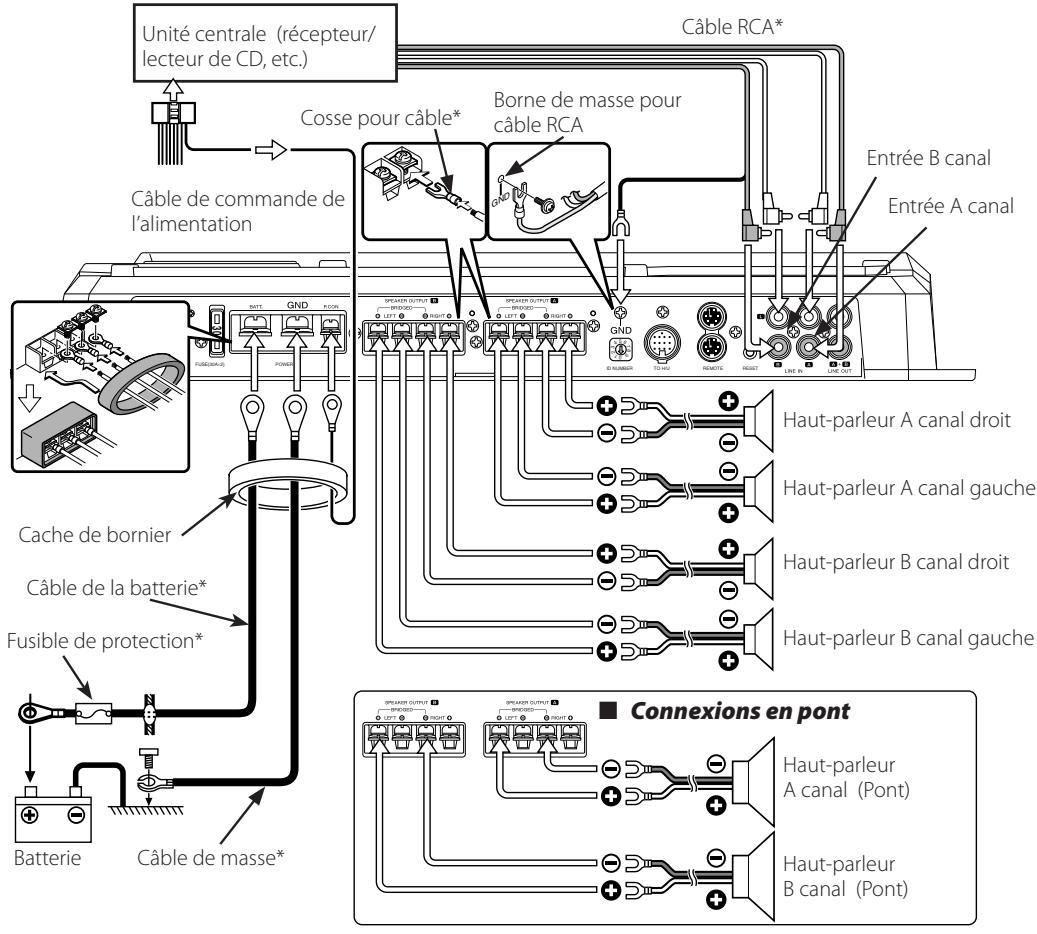

Câblage
- Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncter etc.
- Si un ronronnement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie. Utiliser un passe-câble de manière que le cordon ne soit pas en contact avec le tablier.
- Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif (−) de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un fusible protégeant le cordon d'alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
- En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (ininflammable) dont l'intensité sera supérieure au pouvoir de coupure du fusible de l'unité. (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 8 mm² (AWG 8).)
- Lorsque plus d'un amplificateur de puissance doit être utilisés, utiliser un cable de câblage d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

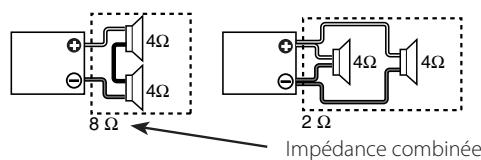

Sélection des haut-parleurs
- La puissance d'entrée nominale des haut-parleurs qui sont connectées doit être supérieure à la puissance de sortie maximum (en Watts) de l'amplificateur. L'utilisation d'haut-parleurs dont la puissance d'entrée nominale est inférieure à la puissance de sortie de l'amplificateur entraînera l'émission de fumée, ainsi que des dommages.
- L'impédance des haut-parleurs qui sont connectées doit être de minimum 2Ω (pour des connexions stéréo) ou de minimum 4Ω (pour des connexions pontées). Lorsque plus d'un jeu d'haut-parleurs doit être utilisé, calculer l'impédance combinée des haut-parleurs qui sont notamment utilisées et connecter ensuite les haut-parleurs appropriées à l'amplificateur.



Accessoires
| Nom de la pièce | Vue extérieure | Quantité |
| Vis Taraudées (ø5 × 18 mm) | 4 | |
| Vis d'assemblage à six pans creux (M3 × 8 mm) | 4 | |
| Couvercle | 1 | |
| Cache de bornier (Borne d'alimentation) | 1 | |
| Clé polygonale | 1 |

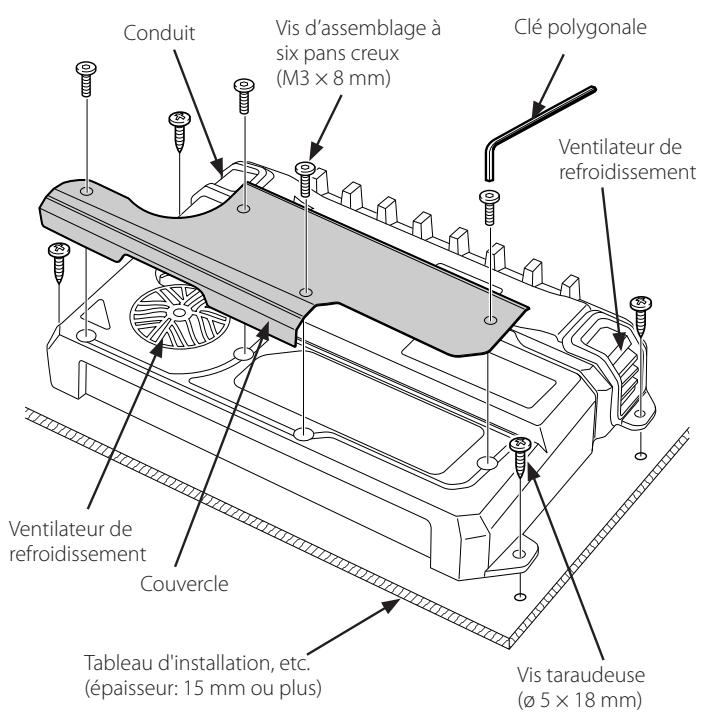

Procédure d'installation
Etant donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi.
- Retirer la clé de contact et débrancher la borne négative (−) de la batterie pour éviter les court-circuits.
- Régler l'appareil en fonction de l'utilisation désirée. 3. Raccorder les cables d'entrée et de sortie de l'appareil. 4. Raccorder les cables de haut-parleur.
- Relier, dans l'ordre, le câble d'alimentation, le câble de commande d'alimentation et le câble de masse. 6. Mettre en place les accessoires d'installation sur l'unité. 7. Brancher l'unité. 8. Installer le couvercle. 9. Raccorder la borne négative de la batterie.
Attention
- Ne pas procéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)
- Ne pas recouvrir l'appareil d'une nappe, tapis, etc ; la chaleur qui s'accumulerait risque d'endommager l'appareil.
- Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper aisément. Après l'installation, ne placer aucun objet sur l'appareil.
- La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entrent pas en contact avec lui.
- Cet appareil est pourvu de ventilateurs de façon à évacuer une partie de la chaleur produite par les circuits internes. Ne pas monter l'unité dans un endroit où le ventilateur de refroidissement et les conduites de l'unité sont bloqués. En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de l'appareil, une anomalie de fonctionnement peut aisément survenir.
- Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas délement dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de cables, et faire attention de ne pas faire de griffes ou d'autres dégats.
- Ne pas l'installer près du tableau de bord, de la plage d'arrêté ou d'éléments de sécurité de l'airbag.
- Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne génère pas la conduite. Si l'appareil se détache suite à un choc et heures qu'en ou un élément de sécurité, il peut occasionner des blessures ou un accident.
- À propos de l'installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.
Pour éviter tout incendie dû à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.
Attention
- En cas d'anomalie, mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.
- Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.
- Si le fusible saute, vérifier si les cables ne sont pas court-circuités, et replacer le fusible par un autre fusible de même capacité nominale.
- Vérifier qu'aucun câble ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retirer les capuchons des câbles ou connecteurs non raccordés afin d'éviter tout court-circuit.
- Raccorder séparément les câbles de haut-parleur aux connecteurs de haut-parleur appropriés. La mise en commun du câble négatif d'un haut-parleur ou des fils de masse des haut-parleurs à la carrosserie métallique de la voiture pourrait rendre l'appareil inopérant.
- Après l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

Connexion LX-Bus
Régler le numéro d'identification de l'amplificateur maître sur "0". Vous pouvez connecter jusqu'à 7 amplificateurs esclaves. Attribuez-leur les nombres "1" à "7" et ne les dupliquez pas.
Attention
- Ne pas connecter 2 amplificateurs maître à l'unité centrale. Sinon, vous ne pourrez pas contrôler tous les amplificateurs connectés à l'unité centrale.
- Le LX AMP et l'unité capteur ne peuvent être connectés simultanément. Vous ne devez en connecter qu'un à la fois.
Remarque
- La longueur totale des câbles S-video pouvant être connectés est de 14 mètres (46 ft) maximum. Si la longueur du câble dépasse cette limite, vous ne pourrez pas contrôler les amplis à partir de l'unité centrale.
- Si vous attribuiez le même numéro d'identification à plusieurs amplis, il y aura des dysfonctionnements lorsque vous ferez fonctionner l'un d'entre eux à partir de l'unité centrale.
- Si vous attribuiez le numéro d'identification "8" ou "9" à un ampli esclave, il ne sera pas reconnu par l'unité centrale.

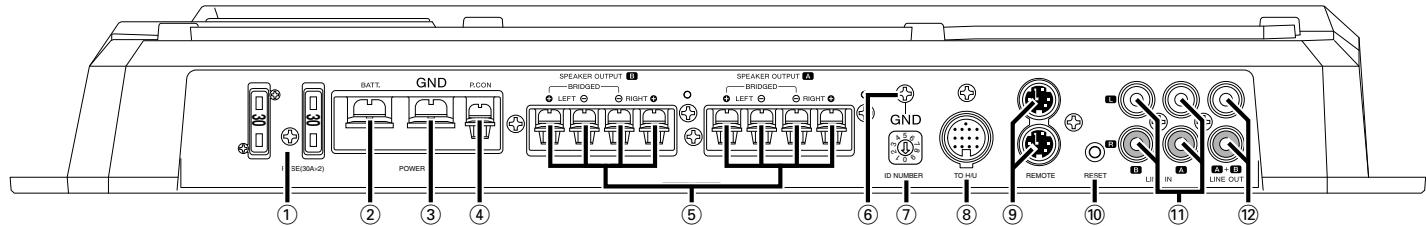

Ceci est un amplificateur à 4 canaux avec deux amplificateurs stéréophoniques en un élément ; l'un appelé Amplificateur A, l'autre Amplificateur B. Cet appareil est compatible avec diverses configurations de chaîne, simplement en sélectionnant les positions des commutateurs et les fonctions comme indiqué ci-après.
① FUSIBLE (30A × 2) ② Borne BATT (alimentation) ③ Borne GND (masse) ④ Borne P. CON (fil de commande d'alimentation)
Commande l'unité ON/OFF.
Remarque
Commande l'unité d'alimentation. Assurez-vous de le connecter à l'ensemble des différents systèmes.
- Connexions stéréo:
Pour utiliser l'appareil comme amplificateur stéreo, des connections stéreo doivent être utilisées. Les haut-parleurs à connecter doivent avoir une impédance de 2 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 2 ohms ou supérieure pour chaque canal.
- Connexions en pont:
Pour l'utilisation de l'appareil comme amplificateur monophonique à haute puissance de sortie, des connections en pont doivent être utilisées. (Faire les connexions aux bornes SPEAKER OUTPUT du canal gauche (LEFT) ⊕ et du canal droit (RIGHT) ⊙.)
Les haut-parleurs à connecter doivent avoir une impédance de 4 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 4 ohms ou supérieure.
Attention
La puissance admissible par les haut-parleurs doit être au moins égale à la puissance de sortie de l'amplificateur. Dans le cas contraire, une anomalie de fonctionnement peut survenir.
6 Borne de masse pour câble RCA (GND)
Si on utilise une cable RCA muni d'un fil de masse, relier le fil de masse à cette borne.
Établir un numéro d'identification d'ampli (ID) à utiliser pour le contrôle de l'amplificateur à partir de l'unité centrale.
Attribuez le numéro d'identification "0" à l'ampli que vous souhaitez utiliser comme amplificateur maître.
Attribuez les nombres d'identification "1" à "7" aux amplificateurs que vous souhaitez utiliser comme amplificateurs esclaves. Ne dupliquez pas ces nombres.
Remarque
Après avoir modifié les numéros d'identification des amplificateurs, éteignez le commutateur POWER de l'unité centrale et rallumez-le.
Borne TO H/u
Après avoir réglé l'amplificateur maître, connectez-le à l'unité centrale.
Bornes REMOTE
Utilisés pour connecter aux amplificateurs esclaves.
10 Touche RESET
Réinitialise le microprocesseur de l'unité.
Remarque
Les valeurs que vous avez réglées avec la commande d'amplificateur ne sont pas réinitialisées.
Les signaux disponibles sur chacune de ces prises respectivement sont les signaux d'entrée des amplificateurs A et B. Les signaux disponibles sont toujours stéréo, que soit la position du commutateur OPERATION.

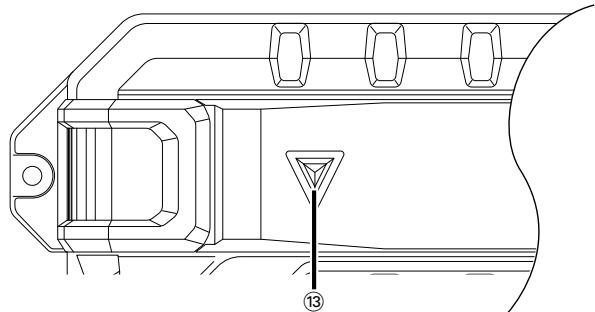

S'allume lorsque le commutateur POWER est mis en marche.
Le voyant clignote pendant plusieurs secondes lorsque le commutateur POWER est mis en marche ou lorsque la fonction de protection est activée.
A: Cette commande permet de préciser la fréquence de coupure quand le commutateur "HPF" est sur la position "ON". B: Cette commande permet de préciser la fréquence de coupure quand le commutateur "FILTER" est sur la position "HPF".

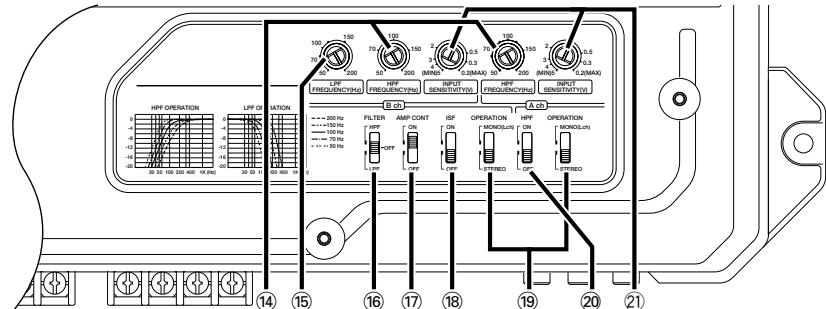

15 Commande LPF frequency (b. ch)
Cette commande permet de préciser la fréquence de coupure quand le commutateur "FILTER" est sur la position "LPF".
16 Commutateur FILTER (b. ch)
Ce commutateur permet d'effectuer un filtrage des graves, ou des aigus, appliqués vers les haut-parleurs.
- Position HPF (filtre passer-haut):
Le filtre laisse passer les fréquences supérieures à la fréquence précisée au moyen de la commande "HPF FREQUENCY".
Le filtre n'agit pas, autrement dit tout le spectre des fréquences est présent en sortie.
- Position LPF (filtre passe-bas):
Le filtré laisse passer les fréquences inférieures à la fréquence précisée au moyen de la commande "LPF FREQUENCY".
La sortie vers les haut-parleurs devient monaurale (G + D) et le circuit
d'accentuation des graves est mis en service.
15 Commutateur AMP CONT (commande d'amplificateur) (b. ch)
Utilisé pour dériver le circuit lorsque vous ne contrôlez pas le son avec la commande d'amplificateur.
Position on :
Vous pouvez contrôler le son de l'amplificateur B à l'aide de la commande d'amplificateur.
- Position OFF :
Débranche le circuit de la commande d'amplificateur.
Remarque
Le contrôle de l'amplificateur est possible même en étant hors tension.
18 Commutateur ISF (filtre infrasonore) (b. ch)
Lorsque ce commutateur est sur la position "ON", les fréquences graves inaudibles sont supprimées de manière à améliorer la restitution des fréquences du spectre audible.
19 Commutateur operation (A. ch/b. ch)
Selon la position de ce commutateur, le signal appliqué aux amplificateurs A et B peut être soumis à une méthode d'amplification différente.
- Position STEREO:
Les signaux d'entrée droite et gauche sont amplifiés séparément. C'est la position à utiliser lorsque l'appareil sert d'amplificateur stéréo.
- Position mono(lch):
Seul le signal présent à l'entrée de la voie gauche est amplifié. Utiliser cette position et effectuer les pontages pour disposer d'un amplificateur monaural de plus forte puissance. (Le signal d'entrée droite n'est pas reproduit.)
20 Commutateur HPF (filtre salle-haut) (a. ch)
Ce commutateur permet d'appliquer le filtrage passe-haut aux sorties d'enceinte.
Le filtre laisse passer les fréquences supérieures à la fréquence précisée au moyen de la commande "HPF FREQUENCY".
Le filtré n'agit pas, autrement dit tout le spectre des fréquences est présent en sortie.
21 Commande INPUT sensitivity (sensibilité d'entrée) (a. ch/b. ch)
Régler cette commande selon le niveau de pré-sortie de l'unité centrale branchée à cet amplificateur.
Remarque
Se référer à la section "Spécifications" du manuel des instructions de l'unité centrale à propos du niveau de pré-sortie.

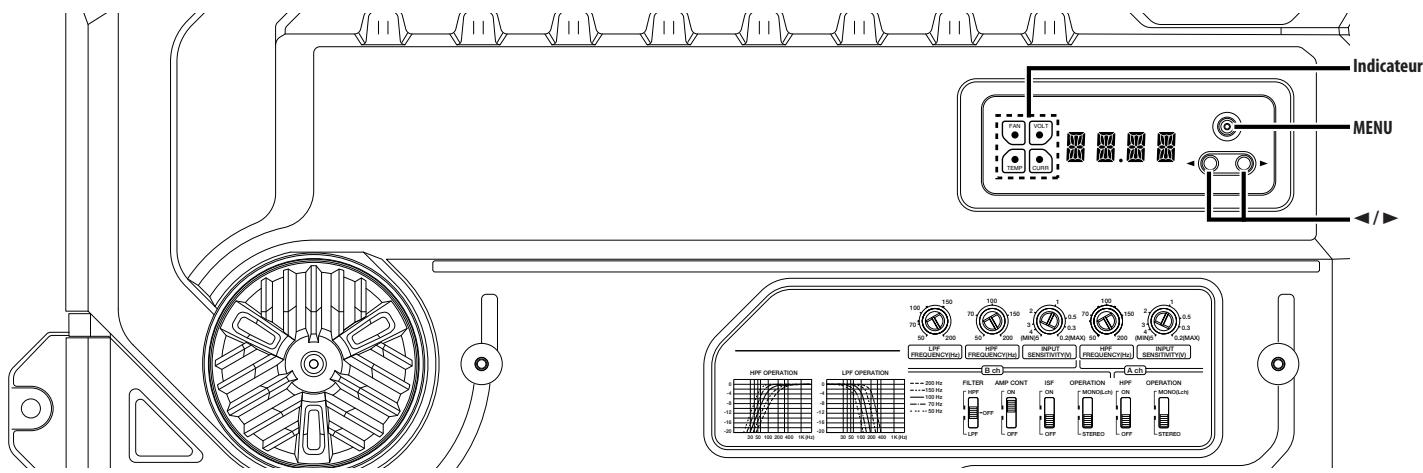

Mode d'affichage
Vous pouvez régler les éléments de l'affichage comme suit
1 Entrer dans le mode menu
Appuyez sur la touche [MENU].
"VOLT"/"CURR"/"TEMP"/"FAN" est affiché.
2 Sélectionner un élément de l'affichage
Appuyez sur la touche [<-] ou [->].
Les éléments de l'affichage sont commutés dans l'ordre suivant.
| Affichage | Information |
| "VOLT" | Indique la tension de la source (V). |
| "CURR" | Indique l'intensité du courant (A). |
| "TEMP" | Indique la température interne (°F/°C). |
| "FAN" | Indique la vitesse de rotation du ventilateur de refroidissement en 3 niveaux : "FAST", "SLOW" ou "OFF". |
3 Sortez du mode menu
Appuyez sur la touche [MENU] pendant au moins 1 seconde.
Remarque
Lorsque la température est de -22°F / -30°C ou moins, "-22°F"/"-30°C" s'affiche.
Commande ampli séparée
Ce qui suit explique comment contrôler le son de l'amplificateur B à l'aide de la commande d'amplificateur de l'unité.
1 Entrer dans le mode menu
Appuyez sur la touche [MENU].
2 Sélectionner l'objet menu
Appuyez sur la touche [MENU].
Les éléments de réglage s'affichent tout d'abord 1 seconde environ, puis les valeurs réglées s'affichent.
3 Régler l'élément menu
Appuyez sur la touche [ + ] ou [ > ].
Les éléments de réglage et les valeurs régler sont commutés comme suit.
| Affichage | Gamma | Elément de réglage |
| "VOLT"/"CURR"/"TEMP"/"FAN" | Pour la méthode de fonctionnement, ↔férez-vous à la section 'Mode d'affichage'. | |
| "BASS" | 60/80/100/200 (Hz) | Fréquence centrale de basse |
| "BA G" | B-15 — B+15 (dB) | Niveau de basses |
| "BA Q" | Q1.00/Q1.25/Q1.50/Q2.00 | Facteur d'amplification dynamique Q |
| "EXT" | ON/OFF | Lorsque l'expansion de basses est activée, la ↔réponse en bassé fréquence est augmentée de 20%. |
| "TREB" | 10/12/15/17 (kHz) | Fréquence centrale d'aignus |
| "TR G" | T-15 — T+15 (dB) | Niveau d'aigus |
| "VOL" | -20 — 0 (dB) | Décalage de volume |
| "TEMP" | FAHR (Fahrenheit) ou CELS (Centigrade) | L'unité de température Fahrenheit ou Centigrade peut être sélectionnée pour le mode d'affichage. |
| "DEFA" | Pour la méthode de fonctionnement, ↔férez-vous à 'Par défaut' | |
| "AMP" | 0 — 7 | Le nombre d'identification que vous avez attribué s'affiche. |
4 Sortez du mode menu
Appuyez sur la touche [MENU] pendant au moins 1 seconde.
Remarque
Lorsque vous maintenez appuyé la touche [▶] pendant plus de 3 secondes pendant l'affichage du numéro d'identification ("AMP"), le message "MEMO" s'affiche et vous pouvez enregistrer les valeurs que vous avez régler avec la commande d'amplificateur. Pour rappeler les valeurs de la commande d'amplificateur, maintenez appuyée la touche [▶] pendant plus de 3 secondes pendant l'affichage du numéro d'identification ("AMP"). Vous pouvez alors rappeler la valeur lorsque le message "LOAD" est affiché.
Par défaut
Réinitialise toutes les valeurs régées et les remplace par les valeurs initiales (par défaut).
1 Entrer dans le mode menu
Appuyez sur la touche [MENU].
2 Sélectionnez le mode par défaut
Appuyez sur la touche [MENU].
Sélectionnez l'affichage "DEFA".
3 Réinitialise la valeur et la remplace par la valeur par défaut appuyez sur la touche [▶] pendant au moins 2 secondes.
Le message "----" s'affiche, et la valeur est réinitialisée.
4 Sortez du mode menu
Appuyez sur la touche [MENU] pendant au moins 1 seconde.
Remarque
La valeur de décalage de volume ne peut être initialisée.
Démonstration d'affichage
Les éléments "VOLT"/"CURR"/"TEMP"/"FAN" s'affichent de manière répétée.
Appuyez sur la touche [MENU] pendant au moins 2 secondes.
Le voyant clignote en mode démonstration.
Annulation du mode démonstration
Appuyez sur une touche quelconque pour annuler le mode démonstration.
Contrôle d'un ampli à partir de l'unité centrale
Ce qui suit explique comment contrôler le son de l'amplificateur B en utilisant la commande d'amplificateur de l'unité à partir de l'unité centrale.
1 Entrez en mode de commande AMP
Sélectionnez le mode de commande AMP en suivant la procédure
'Commandes AMP'onnée dans le mode d'emploi de l'unité centrale.
Remarque
Utilisez la valeur réglée et les touches de fonctionnement de valeur en suivant les instructions données dans le mode d'emploi de l'unité centrale.
2 Sélectionnez un numéro d'ampli à faire fonctionner
Faire fonctionner l'élément réglé souhaité à l'aide de l'unité centrale.
Sélectionnez l'affichage "AMP NO"/"AMP CONTROL NO".
Remarque
Lorsque l'unité centrale est en mode STANDBY, le message "AMP OFF"
s'affiche et vous ne pouvez pas faire fonctionner les éléments régles.
3 Définir le numéro d'identification d'ampli à faire fonctionner
Vous pouvez sélectionner un numéro d'identification de "0" à "7" des amplis connectés.
5 Régler l'élément de commande AMP
Vous pouvez définir une valeur pour chaque élément sur l'unité centrale.
Les éléments réglés et leurs valeurs sont commutés et affichés comme suit.
| Affichage | Gamme | Elément de réglage |
| "VOLT"/"CURR"/"TEMP"/"FAN" | "VOLT" | L'état de l'ampli s'affiche. |
| "CURR" | Indique la tension de la source (V). | |
| "TEMP" | Indique l'intensité du courant (A). | |
| "FAN" | Indique la température interne (°F/°C). | |
| "BAS F"/"BASS FREQ" | Indique la vitesse de rotation du ventilateur de refroidissement en 3 niveaux: "FAST", "SLOW" ou "OFF". | |
| "BAS G"/"BASS GAIN" | -15 — +15 (dB) | |
| "Q FA"/"Q FACTOR" | Facteur d' amplification dynamique Q | |
| "EXT"/"BASS EXT" | ON/OFF | |
| "TRE F"/"TREB FREQ" | 10.0/12.5/15.0/17.5 (kHz) | |
| "TRE G"/"TREB GAIN" | -15 — +15 (dB) | |
| "VOL"/"VOL OFFSET" | -20 — 0 (dB) | |
| "AMP NO"/"AMP CONTROL NO" | 0 — 7 | |
| Sélectionné le nombre d'identification de l'ampli que vous utilisez. |
6 Quitter le mode de commande AMP
Débloquez le mode de commande d'ampli par l'unité centrale.
Remarque
Lorsque vous avez contrôle les basses ou les aigus du son à l'aide de l'égaliseur ou de la fonction DSP de l'unité centrale, et lorsque vous amplifiez la même fréquence que celle contrôle par la commande d'amplificateur, le son peut être déformé en raison d'une saturation de l'entrée.
Messages pouvant s'afficher sur l'unité centrale
Lorsque vous sélectionnez un élément avec la commande d'ampli, un état d'erreur de l'amplificateur s'affiche sur l'unité centrale.
| Affichage | Information |
| "AMP × E-01"/"AMP × COND E-01" | Lorsque l'intérieur de l'unité est en surchauffe. |
| "AMP × E-02"/"AMP × COND E-02" | Lorsque l'unité est en panne et que l'intensité du courant continu est transmise à la sortie haut-parleur. |
| REMARQUE | |
| Eteignez le commutateur POWER et débloquez la protection. Si le message d'erreur persististe, consultez votre revendeur KENWOOD. | |
| "AMP × E-03"/"AMP × COND E-03" | Lorsque le cordon du haut-parleur est en court-circuit. |
| Lorsque la sortie haut-parleur est en contact avec la terre du vehicule. | |
| "AMP OFF" | Lorsque vous utilisez la commande d'ampli en mode de veille : |
Remarque
Le nombre "x" à l'affichage indique le nombre d'identification de l'ampli.
Système 4 voies
Système 2 voies, puissance élevée
Système 2 voies + enceinte d'extrêmes graves
Le Tri-mode
Principe du tri-mode
Méthode de division de la bande des basses fréquences au moyen d'une bobine et d'un condensateur... dans le cas d'une pente de 6dB/oct.

$$ \mathrm {L} = \frac {1 5 9 \times \mathrm {R}}{\mathrm {f c}} (\mathrm {m H}) \quad \mathrm {C} = \frac {1 5 9 0 0 0}{\mathrm {f c} \times \mathrm {R}} (\mu \mathrm {F}) $$
Elle laisse passer les fréquences graves mais bloque les fréquences aiguës (filtre passe-bas).
Condensateur (c)
Il laisse passer les fréquences aiguës mais bloque les fréquences graves (filtre passe-haut).
fc=Fréquence de recoupement (Hz)
R=Impédance du haut-parleur (Ω)
Cas où il faut établir la fréquence de transition à 120Hz en utilisant des haut-parleurs ayant une impédance de 4 ohms.
Se procurer dans le commerce la bobine et le condensateur représentant des caractéristiques aussi proches que possible des valeurs calculées. Dans ce cas, le condensateur doit avoir une capacité aussi proche que possible de 331,25 (μF), et la bobine une capacité aussi proche que possible de 5,3 (mH).
Attention
- Si on désire connecter en pont un haut-parleur, l'impédance du haut-parleur ne devra pas être inférieure à 4 ohms. Le branchement d'un haut-parleur dont l'impédance est inférieure à 4 Ohms peut endommager l'appareil.
- S'assurer de connecter des condensateurs aux haut-parleurs qui recevront des hautes fréquences. Sinon, une diminution de l'impédance combinée avec le subwoofer va se produire.
- Vérifier si la tension de tenue et les données limites de courant des condensateurs (C) et bobines (L) sont suffisantes.
Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.
| PROBLEM | CAUSE POSSIBLE | SOLUTION |
| Absence de sons.(Pas de son d'un côté)(Fusible grillé) | • Les cables d'entrée (ou de sortie) sont débranchés.• Le circuit de protection peut être actionné.• Le volume est trop fort.• Les fils de raccordement d'enceinte sont en court-circuit. | • Brancher les cables d'entrée (ou de sortie).• Vérifier les raccordements en se reportant au paragraphe "Fonction de protection".• Remplacez le fusible et utilisez un niveau de volume plus faible.• Àpès avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le fusible. |
| Niveau de sortie trop faible.(ou trop fort) | • La commande de réglage de la sensibilité d'entree n'est pas amenée sur la bonne position. | • Faire le réglage correctement en se reportant aux indications données en "Contrôles". |
| La qualité sonore est manuvaise.(Le son est distordu.) | • Les cables de haut-parleur ont été raccordés en inversant la polarité ⊙/⊙.• Un cable de haut-parleur est pincé par une vis dans le chàssis de la voiture.• Les commutateurs ne sont peut-être pas positionnés comme il convient. | • Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des cables.• Rebrancher le cable de haut-parleur en évitant tout pincement• Positionner les commutateurs en tenant compte des indications fournies aux paragraphs "Exemples de système". |
| Le son ne change pas même lorsque vous l'avez modifié avec la commande de l'amplificateur. | • L'AMP CONT a été désactivée sur "OFF".• La bande filtrée a été contrôleé par la commande audio. | • Activez l'AMP CONT sur "ON".• Désactivez le filtré. |
| La valeur réglée ne peut être modifiée par la commande d'amplificateur de l'unité. | • La commande AMP de l'unité centrale est utilisée. | • Débloquez le mode de commande AMP de l'unité centrale. |
| La commande d'amplificateur ne peut être commandée à partir de l'unité centrale. | • Un numéro d'identification incorrect est utilisé pour l'amplificateur maître.• Le numéro de l'amplificateur a été changé. | • Réglez toujours le numéro d'identification de l'amplificateur maître sur "0".• Àpès avoir modifié le numéro d'identification d'un amplificateur, éteignez d'abord le commutateur POWER de l'unité centrale, puis rallumez-le. |
Les spécifications sont sujettes à modifications sans préavis.
Section audio. KAC-X541
Sortie de puissance RMS (+B = 14,4V CEA-2006
Régulation de tension (+B = 14,4 V, CEA-2006) inférieure à 0,3 dB (4 Ω)
Rapport signal/bruit (CEA-2006). 76 dBA (W/4 Ω)
(Dérivation) (CEA-2006). 76 dBA (W/4 Ω)
Fréquence du filtre passe-bas (24 dB/oct.) (B canal) 50 - 200 Hz (variable)
Fréquence du filtre passe-haut (12 dB/oct.) 50 - 200 Hz (variable)
Fréquence de coupure du filtre infrasonore (24 dB/oct.) (B canal) 15 Hz
Réponse en fréquence (+0, -3 dB) 5 Hz - 70 kHz
Sensibilité (puissance nominale) (MAX.) 0,2 V
(MIN.) 5,0 V
Impédance d'entrée 10 kΩ
Section audio. KAC-PS541
Puissance de sortie max. 960 W
Puissance de sortie nominale (+B = 12,0V)
Normal (4 Ω) (20 Hz - 20 kHz, 0,05 % THD). 45 W × 4
Puissance de sortie nominale (+B = 14,4V)
Normal (4 Ω) (20 Hz - 20 kHz, 0,05 % THD). 60 W × 4
(4Ω) (DIN:45324, +B=14,4V). 60 W×4
Réponse en fréquence (+0, -3 dB) 5 Hz - 70 kHz
Rapport signal/bruit 105 dB
Sensibilité (puissance nominale) (MAX.) 0,2 V
(MIN.) 5.0 V
Impédance d'entrée 10 kΩ
Section de commande d'amplificateur (EQ) (B canal) KAC-X541/PS541
Fréquence des basses 60/80/100/200Hz
Niveau de basses : 15- +15 dB
Facteur d'amplification dynamique Q des basses 1,00 / 1,25 / 1,50 / 2,00
Fréquence des aigus. 10/12/15/17 kHz
Niveau d'aigus. -15-+15 dB
Générales KAC-X541/PS541
Tension de fonctionnement 14.4 V (11 - 16 V possibles)
Consommation (+B = 12,0V, 1kHz, 10% THD, 4). 42 A

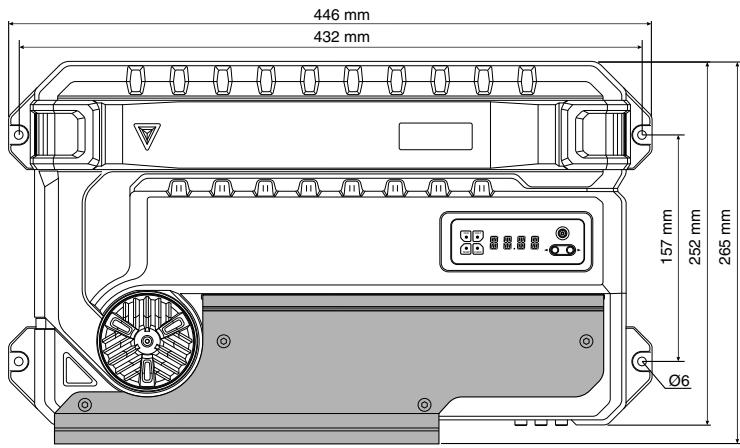

Dimensions (L× H× P) 446x61x259,5 mm
