MODE D'EMPLOI ZDT 200 ZANUSSI

FR Notice d'utilisation 33

Consignes de sécurité ____ 33
Bandeau de commande 34
Programmes de lavage ____ 36
Utilisation de l'appareil ____ 37
Réglage de l'adoucisseur d'eau ____ 37
Utilisation du sel régénérant ____ 38
Utilisation du liquide de rinçage ____ 39
Rangement des couverts et de la vaisselle ____ 39

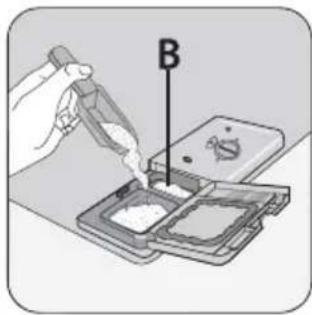

Utilisation du produit de lavage ____ 41

Sélection et départ d'un programme de lavage ____ 42

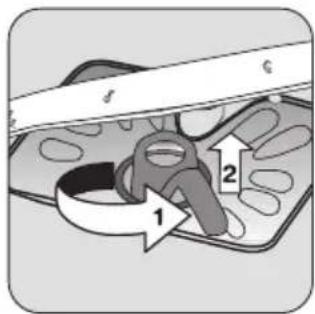

Entretien et nettoyage ____ 43
En cas d'anomalie de fonctionnement 44
Caractéristiques techniques ____ 46
En matière de protection de l'environnement ____ 46
Installation 47
Raccordement à l'arrivée d'eau ____ 47

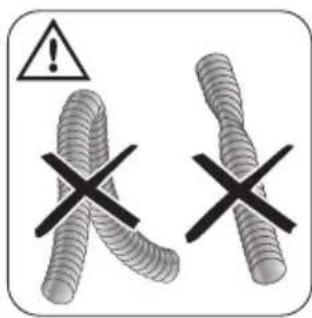

Branchement électrique ____ 48

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion !
• Les couteaux et autres ustensiles pointus ou tran-chants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

- N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation.
• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.

- Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.

• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil :

• si le câble secteur ou les tuyaux d'eau sont endommagés,
• si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil.
  Contactez le service après-vente de votre magasin vendeur.
• Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

Bandeau de commande

5 4 1 2 3 CANCEL A B 3h 70° 65° 65° A 30° BIO 50° * → * * * Cancel 65° 65° A 30° BIO 50° * → * * * S

1 Touche Marche/Arrêt
2 Touche Départ différé
3 Touche Sélection/Annulation du programme/ (Cancel)
4 /oyants
5 /oyants du programme

Voyants

Le voyant s'allume quand le programme de lavage est terminé. Fonctions complémentaires :

• Niveau de l'adoucisseur d'eau.
• Activation/désactivation des signaux sonores.
• Un signal sonore retentit en cas de dysfonctionnement de l'appareil.

Voyants
1)	Le voyant s'allume quand il est nécessaire d'ajouter du liquide de rinçage. Reportez-vous au chapitre 'Ajout de liquide de rinçage'.
1)	Le voyant s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre "Utilisation du sel régénérant".Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel.

1) Le voyant est éteint pendant les programmes de lavage.

Touche de sélection/annulation des programmes

Utilisez la touche de sélection/annulation des programmes pour :

• Sélectionner le programme de lavage. Reportez-vous au chapitre "Réglage et départ du programme de lavage".
• Régler l'adoucisseur d'eau. Reportez-vous au chapitre 'Réglage de l'adoucisseur d'eau'.
• Désactiver/activer les signaux sonores. Reportez-vous au chapitre 'Signaux sonores'.
• Annuler programme de lavage en cours. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Touche Départ différé

Utilisez la touche Départ différé pour différer l'heure de départ du programme de 3 heures. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Mode programmation

L'appareil est en mode programmation quand tous les voyants des programmes sont éteints et que le voyant de fin de programme clignote.

L'appareil doit être en mode programmation pour :

– Sélectionner un programme de lavage.

– Régler l'adoucisseur d'eau.

– Désactiver/activer les signaux sonores.

Si un voyant de programme est allumé, annulez le programme pour revenir en mode programmation. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Voyants des programmes A et B

En plus de la sélection du programme de lavage correspondant, ces voyants remplissent les fonctions complémentaires suivantes :

• Réglage du niveau de l'adoucisseur d'eau.
• Désactivation/activation des signaux sonores.

Signaux sonores

Un signal sonore peut retentir :

• À la fin du programme de lavage.

• En cas d'anomalie de fonctionnement de l'appareil.
  L'activation des signaux sonores est définie en usine. Pour désactiver les signaux sonores, procédez comme suit :

• Allumez l'appareil.

• Vérifiez que l'appareil est en mode programmation.
• Appuyez sur la touche de sélection/annulation des programmes jusqu'à ce que le voyant du programme A clignote et que le voyant du programme B s'allume.

• Appuyez à nouveau sur la touche de sélection/annulation des programmes.
  – Le voyant du programme A s'allume.
  – Le voyant du programme B clignote.

• Attendez que le voyant du programme A s'éteigne.

– Le voyant du programme B continue à clignoter.
– Le voyant de fin de programme s'allume.

Les signaux sonores sont activés.

1. Appuyez à nouveau sur la touche de sélection/annulation des programmes.

– Le voyant de fin de programme s'éteint.

Les signaux sonores sont désactivés.

1. Mettez à l'arrêt l'appareil pour mémoriser l'opération.

Programmes de lavage

Programmes de lavage

Programme	Degré de salis- sure	Type de vaisselle Description du programme
(KSTW)	Très sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 70°C2 rinçages intermédiairesRinçage finalSéchage
(7XC6)	Moyennement sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 65°C2 rinçages intermédiairesRinçage finalSéchage
(C265)1)	Moyennement ou légèrement sale	Vaiselle et cou-verts	Lavage principal à 65°CRinçage final
(2X4Z)2)	Moyennement sale	Vaiselle et cou-verts	PrélavageLavage principal à 50°C1 rinçage intermédiaireRinçage finalSéchage
(DC76)	Tous	Charge partielle (à compléter dans la journée)	1 rinçage à froid (pour éviter que les restes d'aliments ne collent).Ce programme n'utilise pas de produit de la-vage).

1) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.

2) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

Valeurs de consommation

Programme	Durée du programme (en minutes)	Consommation énergétique (en kWh)	Consommation d'eau (en litres)
[HD23]	85 - 95 1,8 - 2,0 22 - 25
[K3YX]	105 - 115 1,5 - 1,7 23 - 25
[DO6Y]	30 0,9 9
[TOS5]	130 - 140 1,0 - 1,2 14 - 1612 0,1 5

i Ces valeurs changent en fonction de la pression et

de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Utilisation de l'appareil

Consultez les instructions suivantes pour chaque étape de la procédure :

1. Vérifiez que le niveau de l'adoucisseur d'eau est adapté à la dureté de l'eau de votre région. Le cas échéant, réglez l'adoucisseur.
2. Remplissez le réservoir à sel.
3. Remplissez le distributeur de liquide de rinçage.

4. Placez les plats et les couverts dans le lave-vaisselle.

5. Sélectionnez le programme de lavage qui convient au type de vaisselle et au niveau de salissure.

6. Remplissez le distributeur de produit de lavage.
7. Démarrez le programme de lavage.

Si vous utilisez des pastilles, consultez le chapitre "Utilisation du produit de lavage.

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La dureté de l'eau est mesurée par échelles équivalentes :

- °dH allemand.

• °TH français.

• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).
• Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Le cas échéant, contactez votre compagnie des eaux.

Dureté de l'eau Réglage de la dureté de l'eau
°dH	°TH	mmol/l	Clarke	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Ne pas approvisionner en sel régénérant.

i Réglez manuellement et électroniquement l'adou-cisseur d'eau.

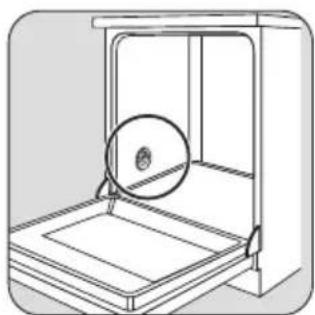

Réglage manuel

L'adoucisseur est réglé d'usine sur 2.

Réglez le sélecteur sur 1 ou 2.

Réglage électronique

L'adoucisseur d'eau est réglé en usine au niveau 5.

1. Allumez l'appareil.
2. Vérifiez que l'appareil est en mode programmation.

Utilisation du sel régénérant

Attention Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

1. Appuyez sur la touche de sélection/annulation des programmes.
2. Relâchez la touche de sélection/annulation des programmes quand le voyant du programme A clignote et que le voyant du programme B s'allume.
3. Attendez que le voyant du programme B s'éteigne.

– Le voyant du programme A clignote.
– Le voyant de fin de programme clignote.

1. Appuyez une fois sur la touche de sélection/annulation des programmes.

– Le voyant du programme A clignote.
- La fonction de l'adoucisseur d'eau est activée.
- Le voyant de fin de programme clignote pour indiquer le niveau de l'adoucisseur d'eau.

Exemple : 5 clignotements, pause, 5 clignotements, pause, etc... = niveau 5.

1. Chaque pression de la touche de sélection/annulation des programmes détermine le niveau suivant.
2. Appuyez sur la touche Marche/Arrêt pour mémoriser le réglage.

Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

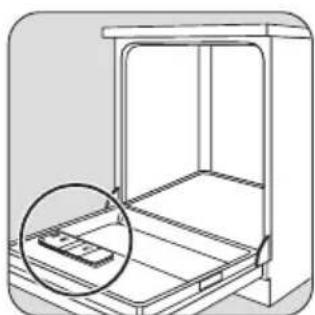

Utilisation du liquide de rinçage

Attention Utilisez exclusivement des liquides de rinçage de marque, spéciaux pour lave-vaisselle.

Procédez comme suit pour remplir le distributeur de liquide de rinçage :

Rangement des couverts et de la vaisselle

Conseils utiles

Attention Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.

i Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel.
i Assurez-vous qu'il n'y a pas de sel à l'extérieur du compartiment. Le sel demeurant pendant un certain temps sur la surface du réservoir finit par percer le réservoir. Approvisionnez en sel avant de démarrer un programme de lavage complet. Cela évite les problèmes de corrosion dus au sel répandu.

Quand vous réglez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé.

Attention Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (par ex. un agent de nettoyage pour lave-vaisselle, un produit de lavage liquide). Vous risqueriez d'endommager l'appareil.

Réglage du dosage du liquide de rinçage

Le liquide de rinçage est réglé d'usine sur le niveau 3.

Pour augmenter ou réduire le dosage, reportez-vous à "En cas d'anomalie de fonctionnement"

• Avant de charger la vaisselle, veillez à :
• Enlever tous les restes d'aliments.
• Laisser tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés.

- Lorsque vous chargez la vaisselle et les couverts :

- Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant.

- Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.

- Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

- Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles.

- Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

- Placez les petites pièces dans le panier à couverts.

- La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

- Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

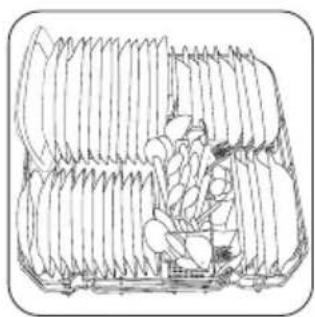

Placez les plats et les grands couvercles autour du panier inférieur.

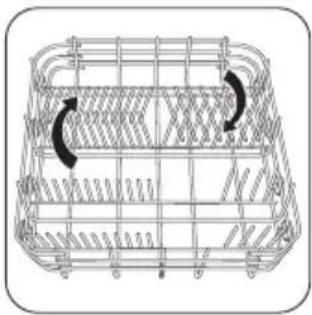

Les rangées d'ergots du panier inférieur peuvent être abaissés pour vous permettre de charger des casseroles, des poêles et des saladiers.

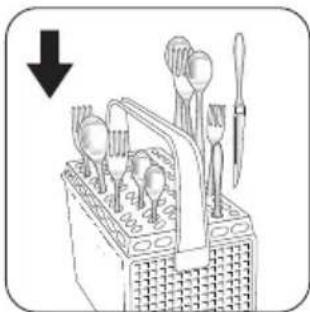

i Utilisez le séparateur à couverts. Si la taille et la forme des couverts ne le permettent pas, retirez le séparateur.

L'eau doit atteindre toutes les surfaces des articles.

Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.

Les assiettes doivent être placées dans la partie arrière du panier supérieur. Inclinez-les vers l'avant.

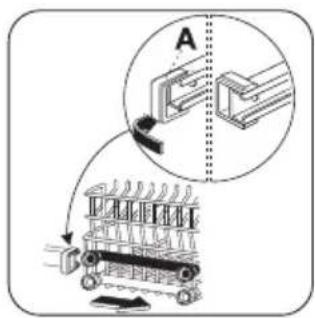

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

Avertissement Réglez la hauteur avant de charger le panier supérieur.

Hauteur maximale de la vaisselle dans :
	panier supérieur	panier inférieur
position la plus haute	20 cm	31 cm
position la plus basse	24 cm	27 cm

Utilisation du produit de lavage

i Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.
• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tournez les butées avant (A) vers l'extérieur.
2. Sortez le panier.
3. Glissez le panier en position haute ou basse (selon vos besoins).
4. Replacez les butées avant (A) dans leur position d'origine.

Attention Si le panier est en position haute, ne placez pas de tasses sur les supports pour tasses.

Versez le détergent dans le distributeur (A).

B

4

Si vous sélectionnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartiment ( B).

A

5

Produits de lavage en pastilles

Placez une pastille dans le compartiment ( A).

Ces produits combinent les fonctions :

• de produit de lavage
• de liquide de rinçage
- de sel régénérant. Ils peuvent contenir d'autres substances selon le type de pastille utilisé.

Si vous utilisez des produits de lavage en pastille, procédez comme suit :

1. Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.
2. Réglez le niveau le plus bas de la dureté de l'eau et du produit de rinçage.

Il n'est pas nécessaire de remplir le réservoir de sel et le distributeur de liquide de rinçage.

Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit :

1. Remplissez le distributeur de liquide de rinçage.
2. Réglez le dosage du liquide de rinçage sur le niveau 2.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.
2. Réglez la position maximale du degré de dureté de l'eau.
3. Effectuez un programme normal sans charger l'appareil.
4. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
5. Réglez le dosage du liquide de rinçage.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Sélection et départ d'un programme de lavage

i Sélectionnez le programme de lavage en laissant la porte légèrement ouverte. Le programme ne démarre uniquement après la fermeture de la porte. Tant que le programme de lavage n'a pas démarré, il est possible de modifier les réglages.

Pour sélectionner et démarrer un programme de lavage, procédez comme suit :

1. Allumez l'appareil.

2. Vérifiez que l'appareil est en mode programmation.

3. Appuyez à plusieurs reprises sur la touche de sélection/annulation des programmes pour sélectionner le programme de lavage. Reportez-vous au chapitre 'Programmes de lavage'.

– Le voyant du programme s'allume.

1. Fermez la porte.

- Le programme de lavage démarre automatiquement.

Vous ne pouvez pas changer de programme lorsque le programme de lavage est en cours. Annulez le programme de lavage.
Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.
Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Annulation d'un programme de lavage

1. Appuyez sur la touche de sélection/annulation des programmes pendant environ 3 secondes.

– Le voyant du programme s'éteint.
– Le voyant de fin de programme clignote.

1. Relâchez la touche de sélection/annulation des programmes pour annuler le programme de lavage.

À ce stade :

1. Éteignez l'appareil.
2. Sélectionnez un nouveau programme de lavage. Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête.
  Fermez la porte.
• Le programme reprend à partir du moment de l'interruption.

Réglage et départ du programme de lavage avec départ différé

1. Appuyez sur la touche Marche/Arrêt.
2. Sélectionnez un programme de lavage.

- Le voyant du programme s'allume.

1. Appuyez sur la touche de départ différé.

– Le voyant du départ différé s'allume.

1. Fermez la porte.

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

• Le décompte du départ différé démarre automatiquement.
• Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

i L'ouverture de la porte interrompt le décompte.

Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation d'un départ différé :

1. Ouvrez la porte.
2. Appuyez sur la touche de départ différé.

– Le voyant du départ différé s'éteint.

1. Fermez la porte.

– Le programme démarre immédiatement.

Fin du programme de lavage

Mettez à l'arrêt l'appareil dans les cas suivants :

• Le lave-vaisselle se met à l'arrêt automatiquement.

• Les signaux sonores de fin de programme retentissent.

• Ouvrez la porte.

– Le voyant Fin s'allume.
- Le voyant du programme qui vient de se terminer reste allumé.

1. Appuyez sur la touche Marche/Arrêt.
2. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. Les plats encore chauds sont sensibles aux chocs.

Déchargement du lave-vaisselle

• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Nettoyage des filtres

Important N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

Nettoyez soigneusement les filtres A, B et C sous l'eau courante.

1 2 C

3

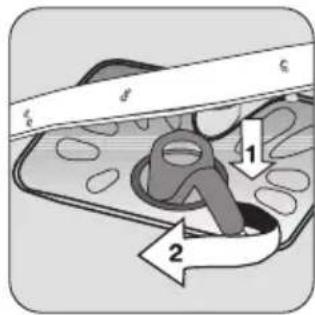

Pour retirer les filtres B et C, tournez la poignée d'environ ¼ de tour dans le sens contraire des aiguilles d'une montre.

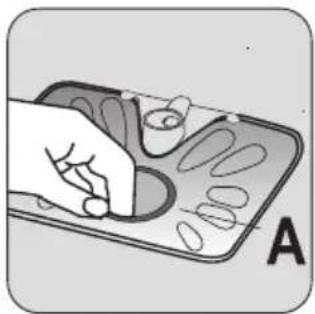

Retirez le filtre plat (A) du fond de la cuve.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou ne s'arrête pas. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et

Réinstallez le filtre plat (A) dans le fond de la cuve. Veillez à ce qu'il soit bien installé sous les deux rails (D).

Mettez le système de filtrage en place. Bloquez-les en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée.

Important Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc.

Précautions en cas de gel

Attention N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-vente. Si l'anomalie persiste, contactez le Service après-vente.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
clignotement en permanence du voyant de programme en courssignal sonore intermittent1 clignotement du voyant de fin de programmeL'appareil n'est pas approvisionné en eau.	Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.Nettoyez le robinet d'arrivée d'eau.Le robinet d'arrivée d'eau est fermé.Ouvrez le robinet d'arrivée d'eau.Le filtre (s'il est présent) dans le tuyau d'arrivée d'eau est bouché.Nettoyez le filtre.Le tuyau d'arrivée d'eau n'a pas été correctement installé. Le tuyau peut être plié ou écrasé.Vérifiez le raccordement du tuyau d'arrivée d'eau.
clignotement continu du voyant du programme en courssignal sonore intermittent2 clignotements du voyant de fin de programmeL'appareil ne vidange pas.	Le robinet de l'évier est bouché.Nettoyez le robienet de l'évier.Le tuyau de vidange n'a pas été installé correctement. Le tuyau peut être plié ou écrasé.Vérifiez le raccordement du tuyau de vidange.
clignotement continu du voyant du programme en courssignal sonore intermittent3 clignotements du voyant de fin de programmeLe système de sécurité anti-débordement s'est déclenché	Fermez le robinet d'arrivée d'eau et contactez le service après vente.
Le programme ne démarre pas	La porte du lave-vaisselle n'a pas été fermée correctement.Fermez la porte.La prise du câble d'alimentation électrique de l'appareil n'est pas branché.Branchez l'appareil.Le fusible a disjoncté dans la boîte à fusibles.Remplacez le fusible.Le départ différé est sélectionné.Si la vaisselle doit être lavée immédiatement, annulez le départ différé.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprendra là où il a été interrompu. Si l'anomalie persiste, contactez le service après vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)
• Numéro produit (PNC)

- Numéro de série (S.N.)

Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Description du modèle : ......

Numéro de produit : ......

Numéro de série : ......

	Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	Vous n'avez pas sélectionné le programme approprié.La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers.La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.Les filtres sont encrassés ou mal installés.La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.
Des dépôts de tartre sont présents sur la vaisselle	Le compartiment de sel est vide.Le niveau de l'adoucisseur d'eau est mal réglé.Le bouchon du compartiment de sel n'est pas vissé correctement.
La vaisselle est mouillée et terne	Vous n'avez pas utilisé de liquide de rinçage.Le distributeur de liquide de rinçage est vide.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre	Réduisez le dosage du liquide de rinçage.
Des gouttes d'eau ont séché sur les verres et la vaisselle	Augmentez le dosage du liquide de rinçage.Il se peut que le détergent en soit la cause.

Caractéristiques techniques

Dimensions Largeur cm 59,6
Hauteur cm 81,8-87,8
Profondeur cm 55,5
Branchement électrique - Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur de la porte du lave-vaisselle.
Pression de l'eau d'alimentation	Minimale	0,5 bar (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Capacité Couverts 12

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre

sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les ma-

tériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement Pour mettre l'appareil au rebut, procédez de la manière suivante :

- Débranchez l'appareil.

Installation

Avertissement Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Important Respectez les instructions fournies lors de :

• La mise en place de la machine.
  • L'installation du panneau de façade.
• Le branchement à l'arrivée et à l'évacuation d'eau.

Installation sous un plan de travail ou un évier Si une réparation est nécessaire, l'appareil doit rester facilement accessible au technicien.

Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du câble d'alimentation, aucune autre ouverture de ventilation du lave-vaisselle n'est requise.

Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention N'utilisez pas des tuyaux provenant d'anciens appareils.

La pression de l'eau doit se situer dans les limites indiquées (reportez-vous au chapitre "Caractéristiques techniques"). Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région.

• Coupez le câble secteur et la prise ; jetez-les.
• Eliminez le verrou de la porte. Ainsi, les enfants ne peuvent pas s'enfermer dans l'appareil et mettre leur vie en danger.

Lors de l'encastrement de l'appareil dans le meuble, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation ne soient ni entortillés, ni pliés, ni écrasés.

Fixation

Veillez à ce que l'élément sous lequel l'appareil est logé soit correctement fixé à une structure fixe (éléments de meubles de cuisine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas en-roulé, écrasé ou enchevêtré.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoins. Fixez correctement le contre-écrou pour éviter toute fuite d'eau.

Attention Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi. Faites pouler l'eau pendant quelques minutes avant de cher le tuyau d'arrivée d'eau.

Tuyau d'arrivée d'eau avec soupape de sûreté

Le tuyau d'arrivée d'eau est à double paroi et contient un câble et une soupape de sûreté. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sûreté interrompt l'écoulement de l'eau.

Avertissement Tension dangereuse

Faites attention au moment d'installer le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sûreté est endommagé, débranchez immédiatement le câble d'alimentation électrique de la prise murale.
• Le remplacement du tuyau d'arrivée d'eau avec sou-pape de sécurité relève de la compétence exclusive du service après vente.

Tuyau de vidange

Raccordez le tuyau de vi- dange au robinet de sortie de l'évier.

Branchement électrique

Avertissement Le fabricant ne peut être tenu

responsable en cas de non-respect de ces mesures de sécurité.

Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

Le diamètre intérieur ne doit pas être inférieur au diamètre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

Attention Vérifiez l'étanchéité des raccords.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

Inhalt

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.zanussi.be
