GEBRUIKSAANWIJZING ZDT 200 ZANUSSI

NL Gebruiksaanwijzing 2

EN User manual 18

Veiligheidsinformatie	2
Bedieningspaneel	3
Wasprogramma's	5
Bediening van het apparaat	6
De waterontharder instellen	6
Gebruik van zout voor de vaatwasser	7
Gebruik van glansspoelmiddel	8
De vaatwasser inruimen	8
Gebruik van vaatwasmiddelen	10

Een wasprogramma selecteren en starten ____ 11

Onderhoud en reiniging ____ 12

Problemen oplossen ____ 13

Technische gegevens ____ 14

Milieubescherming ____ 15

Montage ____ 15

Aansluiting aan de waterleiding ____ 16

Aansluiting aan het elektriciteitsnet ____ 16

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishou-delijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keuken-gerei dat geschikt is voor afwasmachines, schoon te maken.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan dicht.

• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.

• Voer de reparaties niet zelf uit om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met onze service-afdeling.

• Mensen (met inbegrip van kinderen) met beperkte li-chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van ie-mand die verantwoordelijk is voor hun veiligheid.
• Volg de veiligheidsinstructies van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Sluit de deur altijd als u het apparaat niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.
• Ga niet op de open deur zitten of staan.

Algemene veiligheid

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer of het apparaat niet is beschadigd tijdens het vervoer. Sluit een beschadigd apparaat niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking vóór de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam persoon moet de elektrische installatie uitvoeren.
• Een gekwalificeerd en bekwaam persoon moet het loodgieterswerk uitvoeren.
• Wijzig de specificaties van dit product niet en verander dit product niet. Gevaar voor letsel en schade aan het apparaat.

- Het apparaat niet gebruiken:

- als de hoofdkabel of waterslangen beschadigd zijn, - als het bedieningspaneel, werkblad of plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kan komen.

Neem contact op met onze service-afdeling.

- Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

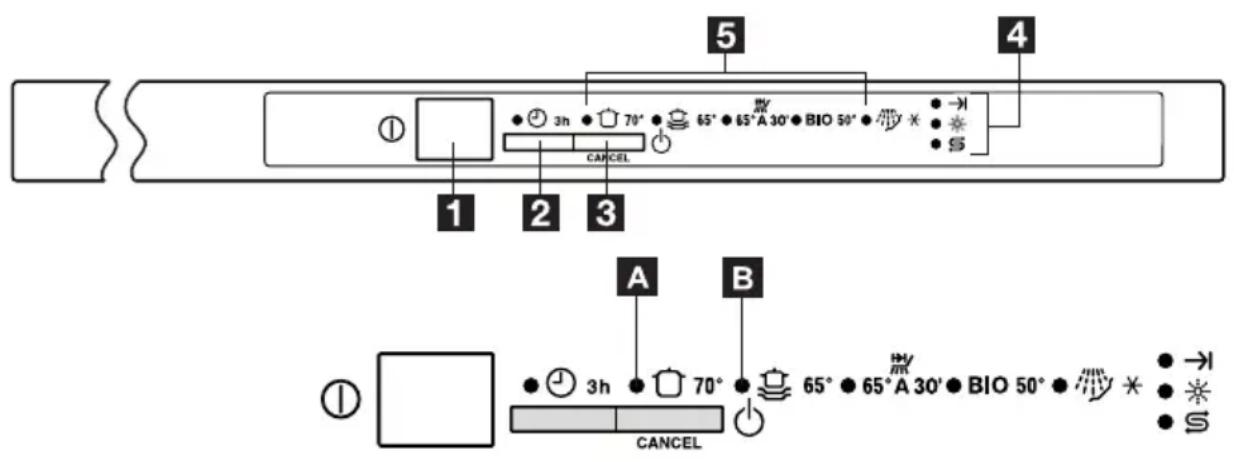

Bedieningspaneel

5 4 1 2 3 CANCEL A B 3h 70° 65° 65° A 30° BIO 50° → CANCEL 65° 65° A 30° BIO 50° → → → → S

1 Aan-/uit-toets
2 Toets uitgestelde start
3 Toets programmakeuze / annuleren / (Cancel)
4 Controlelampjes
5 Controlelampjes programma

1)

Controlelampjes

Het controlelampje gaat branden als een afwasprogramma is afgelopen. Extra functies:

• Niveau van de waterontharder.
• Geluidssignalen inschakelen/uitschakelen.
• Een alarm bij een storing in het apparaat.

Het controlelampje gaat branden als het doseerbakje moet worden bijgevuld. Lees het hoofdstuk 'Gebruik van doseerbakje'.

Controlelampjes

1)

Het controlelampje gaat branden als het zoutreservoir moet worden bijgevuld. Lees het hoofdstuk 'Gebruik van het zoutreservoir'.

De controlelampjes voor zout kan enkele uren branden, maar heeft geen ongewenst effect op de werking van het apparaat.

1) Het controlelampje gaat uit als een afwasprogramma wordt uitgevoerd.

Toets programmakeuze/annuleren

Gebruik de toets Programmakeuze/Annuleren voor de volgende handelingen:

• Selecteren van afwasprogramma. Zie het hoofdstuk 'Instellen en starten van een wasprogramma'.
• De waterontharder instellen. Lees het hoofdstuk 'Waterontharder instellen'.
• In- of uitschakelen van de geluidssignalen. Zie het hoofdstuk 'Geluidssignalen'.
• Een lopend programma annuleren. Zie het hoofdstuk 'Instellen en starten van een wasprogramma'.

Toets uitgestelde start

Gebruik de toets uitgestelde start om de start van het wasprogramma te beginnen met een interval van 3 uur. Zie het hoofdstuk 'Instellen en starten van een afwasprogramma'.

Instelmodus

Het apparaat staat in de instelmodus als alle programmacontrolelampjes uit zijn en het lampje Einde programma knippert.

Het apparaat moet in de instelmodus staan voor de volgende handelingen:

• Selecteren van een afwasprogramma.
• Het waterontharderniveau instellen.
• In- of uitschakelen van de geluidssignalen.

Als een programmalampje aan is, annuleer dan het programma om terug te keren naar de instelmodus. Zie het hoofdstuk 'Instellen en starten van een afwasprogramma'.

Programmalampjes A en B

In aanvulling op de keuze van het bijbehorende afwasprogramma hebben deze lampjes extra functies:

• Op welke stand de waterontharder is ingesteld.
• In- en uitschakelen van de geluidssignalen.

Geluidssignalen

U kunt een geluidssignaal waarnemen:

• Aan het einde van het wasprogramma.
• Als het apparaat een storing heeft.

Activering van de geluidssignalen is fabrieksmatig ingesteld.

De geluidssignalen kunnen worden uitgeschakeld aan de hand van de volgende stappen:

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Houd de toets programmakeuze/annuleren ingedrukt totdat het programmalampje A gaat knipperen en programmalampje B continu gaat branden.
4. Druk nogmaals op de toets programmakeuze/annuleren.
5. Programmalampjes A gaat branden.

6. Het programma-indicatielampje B begint te knipperen.

7. Wacht tot programmalampje A uit gaat.

8. Het programma-indicatielampje B blijft knippe-ren.

9. Het controlelampje Einde gaat branden. Er klinken geluidssignalen.

10. Druk nogmaals op de toets programmakeuze/annuleren.

- Het controlelampje Einde gaat uit. De geluidssignalen gaan uit.

1. Schakel het apparaat uit om de handeling op te slaan. De geluidssignalen kunnen worden ingeschakeld aan de hand van de volgende stappen:

2. Voer de bovengenoemde procedure uit totdat het controlelampje Einde gaat branden.

Afwasprogramma's

Programma	Mate van vervuiling	Soort serviesgoed Beschrijving programma
[WK7]	Sterk vervuild	Serviesgoed, be-stek, potten en pan-nen	VoorwasHoofdwas tot 70°C2 tussentijdse spoelgangenLaatste spoelgangDrogen
[ZZ05]	Normaal vervuild	Serviesgoed, be-stek, potten en pan-nen	VoorwasHoofdwas tot 65°C2 tussentijdse spoelgangenLaatste spoelgangDrogen
[650Z]1)	Normaal of licht vervuild	Serviesgoed en be-stek	Hoofdwas tot 65°CLaatste spoelgang
[TA25]2)	Normaal vervuild	Serviesgoed en be-stek	VoorwasHoofdwas tot 50°C1 tussentijdse spoelgangLaatste spoelgangDrogen
	Alles	Gedeeltelijke lading(later op de dag ver-der te vullen)	1 koude spoelgang (om te voorkomen dat voedselresten kunnen aankoeken).Voor dit programma hoeft geen afwasmiddel gebruikt te worden

1) Dit is een perfect dagelijks programma voor een halfvolle lading. Ideaal voor een familie bestaande uit 4 personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.

2) Testprogramma voor testinstanties. Raadpleeg de aparte bijgeleverde documentatie voor testgegevens.

Verbruikswaarden

Programma Programmaduur(in minuten)		Energieverbruik(in kWh)	Waterverbruik(in liters)
[18C5]	85 - 95 1,8 - 2,0 22 - 25
	105 - 115 1,5 - 1,7 23 - 25
[6WDB]	30 0,9 9
[3AYG]	130 - 140 1,0 - 1,2 14 - 16
	12 0,1 5

De druk en temperatuur van het water, de variaties

in stroomtoevoer en de hoeveelheid vaat kan deze waarden veranderen.

Bediening van het apparaat

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de afwasmachine.

5. Stel het juiste programma in voor het type lading en mate van vervuiling.

6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
7. Start het afwasprogramma.

Als u afwasmiddeltabletten gebruikt, zie hoofdstuk 'Gebruik van tabletten'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat.

De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen:

• Duitse graden (dH°).

• Franse graden (°TH).

• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).

• Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid
°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

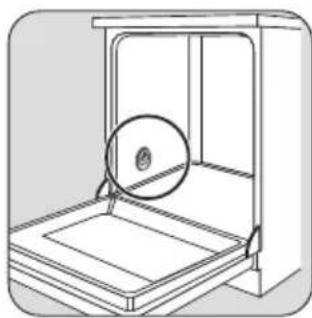

Handmatige afstelling

Het apparaat in in de fabriek ingesteld op stand 2.

Zet de schakelaar op stand 1 of 2.

Elektronische aanpassing

De waterontharder is fabrieksmatig ingesteld op niveau 5

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Druk op de toets programmakeuze/annuleren en houd deze ingedrukt.
4. Laat de toets programmakeuze/annuleren los nadat het programmalampje A gaat knipperen en programmalampje B continu gaat branden.

Gebruik van zout voor de vaatwasser

Let op! Gebruik alleen afwasmachinezout. Zout dat niet geschikt is voor afwasmachines, veroorzaakt schade aan de waterontharder.

1. Wacht tot programmalampje B uit gaat.

2. Het programma-indicatielampje A begint te knipperen.

3. Het controlelampje einde programma begint te knipperen.

4. Druk een keer op de toets programmakeuze/annule- ren.

5. Het programma-indicatielampje A begint te knipperen.

6. De instelfunctie van de waterontharder is geactiveerd.

7. Het lampje 'einde programma' knippert om het niveau van de waterontharder aan te geven. Voorbeeld: 5 keer knipperen, pauze, 5 keer knipperen, pauze, enz... = niveau 5.

8. Druk een keer op de toets programmakeuze/annule-ren om de stand van de waterontharder te verhogen.

9. Druk op de aan-/uit-toets om de handeling op te slaan.

Vul het zoutreservoir met 1 liter water (alleen bij het eerste gebruik)

Het is normaal dat er water uit het zoutreservoir stroomt wanneer u zout bijvult.
Zorg dat er geen zout buiten het zoutreservoir te-rechtkomt. Zout dat achterblijft, beschadigt het re-servoir. Aangeraden wordt een afwasprogramma direct te

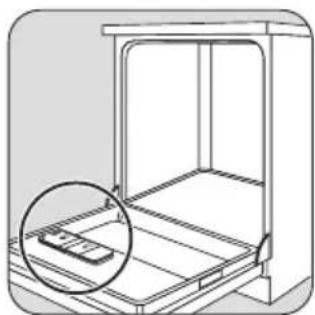

Gebruik van glansspoelmiddel

Let op! Gebruik alleen merkglansmiddelen voor afwasmachines.

Volg deze stappen om het glansmiddeldoseerbakje te vullen:

Handige aanwijzingen en tips

Let op! Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

• Verwijder alle voedselresten en vuil
• Laat aangebakken voedselresten eerst inweken.

starten nadat u het zoutreservoir hebt gevuld. Dit voorkomt corrosie als gevolg van gemorst zout.

Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft het zoutcontrolelampje niet branden.

Let op! Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Gevaar voor beschadiging van het apparaat.

De glansmiddeldosering afstellen

De glansmiddelkeuze-knop is in de fabriek ingesteld op stand 3.

Om de dosering te verhogen of te verlagen, raadpleegt u "Problemen oplossen".

- Volg deze stappen terwijl u serviesgoed en bestek laadt:

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.
• Zorg er voor dat het water niet in het reservoir of een diepe pan kan verzamelen.
  – Zorg er voor dat serviesgoed en bestek niet in elkaar liggen.

• Zorg er voor dat serviesgoed en bestek elkaar niet overlappen.
  – Zorg er voor dat glazen andere glazen niet aanraken.
  – Leg kleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen niet zo goed als porselein en stalen voorwerpen.

• Leg lichte voorwerpen in het bovenrek. Zorg er voor dat de voorwerpen niet verschuiven.

Let op! Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.

⚠ Waarschuwing! Sluit altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk zijn.

Rangschik dekschalen en grote deksels langs de rand van het onderrek.

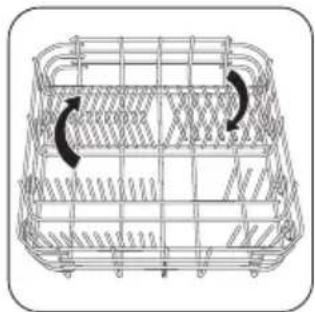

U kunt de rijen met punten in het onderrek laten zakken om ruimte te maken voor potten, pannen en schalen.

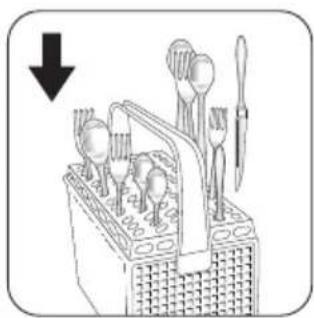

Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

Klap de kopjesrekken op voor langere voorwerpen.

i Plaats borden in het achterste deel van het bovenrek. Kantel ze voorover.

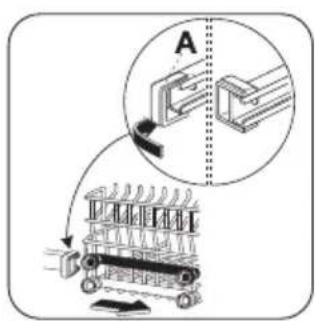

De hoogte van het bovenrek aanpassen

Als u grote borden in het onderrek plaatst, moet u eerst het bovenrek in de hoogste stand zetten.

! Waarschuwing! Stel de hoogte af voordat u het bovenrek gebruikt.

Maximale hoogte van borden in:
	bovenrek onderrek
Bovenste stand 20 cm 31 cm
Onderste stand 24 cm 27 cm

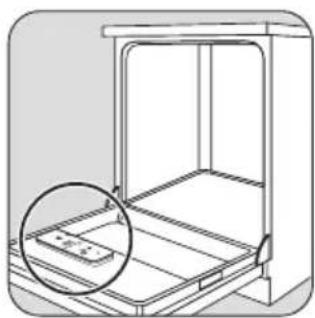

Gebruik van vaatwasmiddelen

Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zijn voor afwasmiddelen.

Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.
• Aanbevelingen omtrent opslag.

Gebruik niet meer dan de juiste hoeveelheid afwas-middel om het milieu te sparen.

Vul het afwasmiddelbakje (A) met afwasmiddel.

Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voorwasdoseerbakje ( B).

Volg deze stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Verwijder de vergrendelingen (A) van het bovenrek.
2. Trek het rek er uit.
3. Plaats het rek in de bovenste of onderste stand.
4. Zet de vergrendelingen (A) van het bovenrek terug in hun oorspronkelijke stand.

Let op! Als het rek zich in de bovenste stand bevindt, kunt u geen kopjes op het kopjesrek plaatsen.

A

5

Gebruik van afwasmiddeltabletten

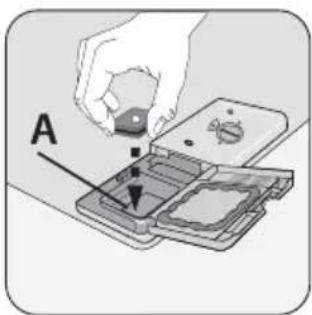

Doe het afwasmiddeltablet in het afwasmiddeldoseerbakje (A).

Afwasmiddeltabletten bevatten:

• afwasmiddel
• glansmiddel
  • andere schoonmaakmiddelen.

Volg deze stappen om afwasmiddeltabletten te gebruiken:

1. Zorg er voor dat de afwasmiddeltabletten geschikt zijn voor de waterhardheid in uw omgeving. Zie de instructies van de fabrikant.
2. Stel het laagste niveau in voor de waterhardheid en de glansmiddeldosering.
   Het is niet nodig om het zoutreservoir en het glansmiddeldoseerbakje te vullen.

Volg deze stappen als de droogresultaten niet naar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Stel de dosering van het glansmiddel in op stand 2.

Volg deze stappen om opnieuw afwasmiddelpoeder te gebruiken:

1. Vul het zoutreservoir en het glansmiddeldoseerbakje.
2. Stel de waterontharder in op het hoogste niveau.
3. Draai een wasprogramma zonder serviesgoed.
4. Stel de waterontharder af. Zie hoofdstuk 'De waterontharder instellen'.

Een wasprogramma selecteren en starten

i Selecteer het afwasprogramma met de deur enigszins geopend. Het afwasprogramma start pas nadat u de deur gesloten hebt. Tot dat moment kunnen de instellingen nog worden gewijzigd.

Voer deze handelingen uit om een afwasprogramma in te stellen en te starten:

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Druk nogmaals op de toets programmakeuze/annuleren om het afwasprogramma in te stellen. Zie het hoofdstuk "Wasprogramma's".

4. Het programmalampje gaat branden.

5. Sluit de deur.
   – Het wasprogramma start automatisch.

Wanneer het afwasprogramma wordt uitgevoerd, kunt u het programma niet wijzigen. Annuleer het afwasprogramma.

⚠ Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

Let op! Open de deur voorzichtig. Er kan hete stoom vrijkomen.

Annuleren van een afwasprogramma

1. Druk op de toets programmakeuze/annuleren en houd deze ca. 3 seconden ingedrukt.
2. Het programmalampje gaat uit.

3. Het controlelampje einde programma begint te knipperen.

4. Laat de toets programmakeuze/annuleren los om het afwasprogramma te annuleren.

Nu kunt u de volgende stappen uitvoeren:

1. Het apparaat uitschakelen.

2. Een nieuw afwasprogramma selecteren.

3. Stel de glansmiddeldosering af.

Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

Vul het afwasmiddelbakje met afwasmiddel voordat u een nieuw afwasprogramma instelt.

Een afwasprogramma onderbreken

Open de deur.

- Het programma stopt.

Sluit de deur.

- Het programma gaat verder vanaf het punt dat het was onderbroken.

Een afwasprogramma selecteren en starten met uitgestelde start

1. Druk op de Aan-/uittoets.
2. Een afwasprogramma selecteren.
3. Het programmalampje gaat branden.
4. Druk op de toets uitgestelde start.

5. Het controlelampje uitgestelde start gaat branden.

6. Sluit de deur.

- Het aftellen van de uitgestelde start begint.

– Nadat het aftelproces voltooid is, wordt het afwasprogramma automatisch gestart.

Open de deur niet tijdens het aftellen om te voorkomen dat het aftellen wordt onderbroken. Wanneer u de deur opnieuw sluit, wordt het aftellen hervat vanaf het moment van afbreken.

De "uitgestelde start" annuleren:

1. Open de deur.
2. Druk op de toets uitgestelde start.
3. Het controlelampje van de uitgestelde start gaat uit.
4. Sluit de deur.
5. Het programma start direct.

Einde van het afwasprogramma

Schakel het apparaat onder de volgende omstandigheden uit:

• Het apparaat stopt automatisch.

• De geluidssignalen voor het programma-einde zijn hoorbaar.

• Open de deur.

- Het controlelampje Einde gaat branden. - Het programmalampje blijft branden.

1. Druk op de Aan-/uittoets.

2. Wanneer u de deur van de afwasautomaat een paar minuten op een kier laat staan voordat u het serviesgoed uit de machine haalt, bereikt u betere droogresultaten.

Laat de borden afkoelen voordat u deze uit het apparaat neemt. Hete borden zijn gevoelig voor beschadigingen.

De lading verwijderen

• Verwijder eerst voorwerpen van het onderrek en dan van het bovenrek.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Onderhoud en reiniging

Waarschuwing! Schakel het apparaat uit voordat u de filters schoon maakt.

De filters reinigen

Belangrijk! Gebruik het apparaat niet zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Onjuiste plaatsing veroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak de filters A, B en C schoon onder stromend water.

Draai, om de filters B en C te verwijderen, het handvat een kwartslag naar links.

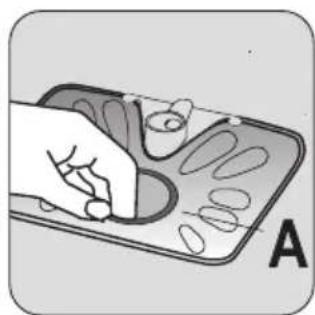

Verwijder het platte filter A uit de bodem van het ap- paraat.

Plaats het platte filter A terug in de bodem van het apparaat. Plaats het platte filter juist terug onder de twee geleiders D.

Zet het filtersysteem op zijn plaats. Draai, om het filtersysteem te vergrendelen, het handvat naar rechts totdat het op zijn plaats vastklikt.

Belangrijk! Verwijder de sproeiarmen niet.

Als de openingen in de sproeiarmen verstopt raken, verwijdert u de achterblijvende delen met een coctailprik-kertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

Let op! Installeer het apparaat niet op een plek waar

Problemen oplossen

Het apparaat start of stopt niet tijdens de werking.

de temperatuur onder de 0 °C komt. De fabrikant is niet verantwoordelijk voor schade door vorst.

Als dit niet mogelijk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los en verwijder het water in de watertoevoerslang.

Als er een storing is, probeer dan eerst het probleem zelf op te lossen. Als u het probleem zelf niet kunt oplossen, neem dan contact op met de klantenservice.

Storingscode en storing Mogelijke voorzaak en oplossing
Voortdurend knipperen van het controlelampje programma bezigonderbroken geluidssignaal1 keer knipperen van het controlelampje EindeHet apparaat wordt niet gevuld met water.	De waterkraan is verstopt of aangezet met kalkaanslag.Maak de waterkraan schoon.De waterkraan is dicht.Draai de waterkraan open.Het filter in de wateraanvoerslang is verstopt.Maak het filter schoon.De aansluiting van de wateraanvoerslang is niet correct. De slang kan worden gebogen of geknikt.Zorg dat de aansluiting altijd correct is.
Voortdurend knipperen van het controlelampje programma bezigonderbroken geluidssignaal2 keer knipperen van het controlelampje EindeHet apparaat voert het water niet af.	De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.De aansluiting van de waterafvoerslang is niet correct. De slang kan worden gebogen of geknikt.Zorg dat de aansluiting altijd correct is.
Voortdurend knipperen van het controlelampje programma bezigonderbroken geluidssignaal3 keer knipperen van het controlelampje EindeAnti-overstromingsinrichting werkt	Draai de waterkraan dicht en neem contact op met onze service-afdeling.
Storingscode en storing Mogelijkeoorzaak en oplossing
Het programma begint niet • Het apparaat is niet gesloten.Sluit de deur.De stekker is niet aangesloten.Steek de stekker in het stopcontact.De zekering in de meterkast is doorgebrand.Vervang de zekering.Toets uitgestelde start is ingesteld.Annuleer de uitgestelde start om het programma direct te starten.

Schakel het apparaat na de controle in. Het programma gaat verder vanaf het punt waar het werd onderbroken. Als het probleem opnieuw optreedt, neem dan contact op met onze service-afdeling.

Deze gegevens zijn nodig om u snel en correct te kunnen helpen:

- Model (mod.)

- Productnummer (PNC)

- Serienummer (S.N.)

Zie voor deze gegevens het typeplaatje.

Schrijf de benodigde gegevens hier op:

Modelomschrijving: ......

Productnummer: ......

Serienummer: ......

De schoonmaakresultaten zijn slecht
De borden zijn niet schoon	Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.De rekken zijn niet goed ingedeeld, zodat het water er niet aan alle kanten bij kan.De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.De filters zijn vuil of niet juist geplaatst.Er is te weinig of geen afwasmiddel gebruikt.
Er zitten kalkresten op de borden	Het zoutreservoir is leeg.De waterontharder is ingesteld op het verkeerde niveau.De dop van het zoutreservoir zit niet goed dicht.
Het serviesgoed is nat en dof • Er is geen glansmiddel gebruikt.
De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem	Verminder de glansmiddeldosering.
Opgedroogde waterdruppels op de glazen en de borden	Verhoog de dosering van het glansmiddel.Het afwasmiddel kan de oorzaak zijn.

Technische gegevens

Afmetingen Breedte cm 59,6

Hoogte cm 81,8-87,8
Diepte cm 55,5
Elektrische aansluiting - Voltage - Totale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)
Maximaal 8 bar (0,8 MPa)
Capaciteit Aantal couverts 12

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Montage

Waarschuwing! Zorg dat de stekker tijdens de installatie niet is aangesloten.

Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• inbouw van het apparaat.
• Installeer het meubelpaneel.
• Sluit de watertoevoer en waterafvoer aan.

Installeer het apparaat onder een aanrecht (keukenblad of gootsteen).

Als reparatie nodig is, moet het apparaat eenvoudig bereikbaar zijn voor de monteur.

Plaats het apparaat naast een waterkraan en een afvoer. Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoe-voer- en afvoerslang en het aansluitsnoer door te laten.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afval-dienst.

Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooi ze weg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat insluiten en zo hun leven in gevaar brengen.

Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt.

Bevestigen van het apparaat aan de aangrenzende keukenmeubelen

Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, wand).

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje niet raken. Als de deur niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60°) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, mili-euvriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4".

Let op! Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk moet zich binnen de grenzen bevinden (zie hoofdstuk "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

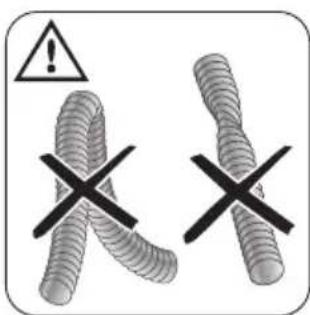

Zorg er voor dat er geen deuken in de watertoevoerslang zitten en dat de slang niet is geknakt of ingedeukt.

Draai de toevoerslang naar links of rechts voor de installatie. Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

Let op! Sluit het apparaat niet aan nieuwe leidingen aan of aan leidingen die lang niet zijn gebruikt. Laat water enkele minuten stromen en sluit dan de perslang pas aan.

Watertoevoerslang met veiligheidsklep

De elektriciteitskabel en de veiligheidsklep bevinden zich in de dubbelwandige watertoevoerslang. De watertoevoerslang bevindt zich alleen onder druk als het water loopt. Als er een lekkage in de watertoevoerslang zit, onderbreekt de veiligheidsklep het stromende water.

Waarschuwing! Ge- vaarlijke spanning

Aansluiting aan het elektriciteitsnet

Waarschuwing! De fabrikant is niet

Pas op als u de watertoevoerslang aansluit:

• Dompel de watertoevoerslang of de veiligheidsklep niet in water.
• Als de watertoevoerslang of de veiligheidsklep beschadigd is, trek dan onmiddellijk de stekker uit het stopcontact.
• Laat de watertoevoerslang met de veiligheidsklep alleen door onze service-afdeling vervangen.

Afvoerslang

Sluit de waterafvoerslang aan op een sifon onder de gootsteen.

De binnendiameter mag niet kleiner zijn dan de diameter van de slang.

Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan niet verwijdert, kunnen voedselresten een verstopping in de slang veroorzaken.

Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

verantwoordelijk, als u deze veiligheidsmaatregelen niet opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen.

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.

Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

Gebruik geen meerwegspluggen, connectors en

verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels niet zelf. Neem contact op met de service-afdeling.

Zorg er voor dat de stekker toegankelijk is na de installatie.

Trek niet aan de kabel om het apparaat los te halen. Trek altijd aan de stekker zelf.

Contents

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.zanussi.be
