MODE D'EMPLOI L160 Papermonster

Veuillez lire le mode d'emploi avant la mise en service!

<< La machine ne doit pas être utilisée par plusieurs personnes en même temps! La conception des éléments de sécurité repose sur une mise en service sans danger pour "L'utilisation de la machine par une seule personne".

<< Ne pas effectuer d'autres activités sur la machine (par ex. nettoyage...) durant le procédé de destruction!

<< La machine n'est pas un jouet et ne convient pas pour être utilisée par des enfants! Le concept global de sécurité (dimensions, orifices d'alimentation, mises hors circuit de sécurité, etc.) de cette machine ne fournit aucune garantie pour une manipulation sans danger par les enfants.

<< Les travaux de réparation doivent être effectués uniquement par un spécialiste!

<< Risque de blessure! N'approchez jamais du bloc de coupe les vêtements amples, colliers, cheveux longs, cravates etc!

<< Risque de blessure! N'introduisez jamais les doigts dans l'ouverture!

<< Risque de blessure! Ne pas asperger de liquides ou de gaz inflammables dans l'orifice d'entrée!

<< En cas de danger, arrêter la machine par l'interrupteur principal, ou par l'interrupteur d'urgence, ou débranchez la machine!

<< Débrancher le raccordement réseau avant d'ouvrir l'installation!

MISE EN MARCHE

DOMAINES D'UTILISATION:

Le destructeur de données papermonster L160 est une machine conçue pour détruire les documents en général ainsi que les supports de données tels que les CD, les DVD et les cartes de crédit.

La machine doit exclusivement être utilisée pour la destruction de papier et de cartes de crédit ainsi que pour la destruction de CD et de DVD!

La destruction d'autres types de supports de données peut entraîner des dommages à l'appareil (par exemple destruction du bloc de coupe, etc.).

INSTALLATION:

• Déballer et installer la machine.
• Brancher la machine (voir les données de sécurité électrique sous „CARACTÉRISTQUES TECHNIQUES“).

Pour débrancher la machine du secteur, il faut retirer la fiche secteur! Le branchement électrique doit être à proximité de la machine et facilement accessible!

L'installation doit être mise en place obligatoirement dans un local fermé et tempéré (10 - 25 °C)!

UTILISATION

ÉLÉMENTS DE COMMANDE:

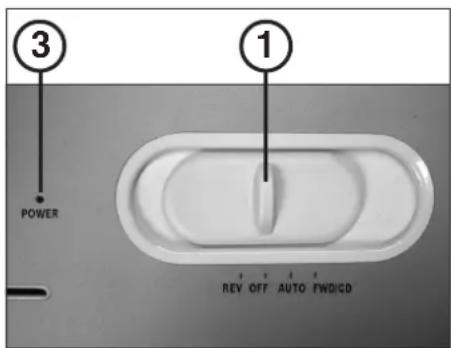

1 = Sélecteur de fonction (fig. 1) (automatique / arrêt /

marche arrière / avant)

Ce commutateur a les fonctions suivantes:

• position „AUTO“
  la machine est prête pour mise en marche
• position „OFF“
  la machine est hors circuit
• position „REV“
  le système de coupe se trouve en marche arrière.
• position „FWD/CD“
  Le mécanisme de déchiquetage fonctionne en marche avant.

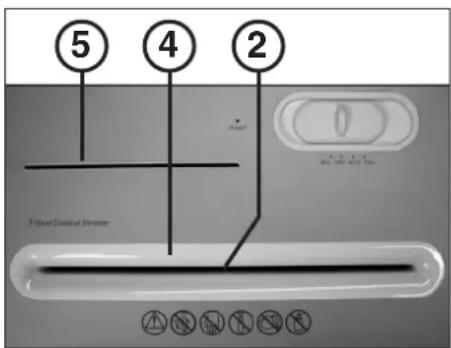

2 = Déducteur (marche avant) (fig. 2)

Démarre le déchiquetage dès l'introduction du papier dans l'ouverture prévue à cet effet.

3 = Voyant de contrôle (fig. 1) „AUTO“ / „REV“ / „FWD/VD“

S'allume lorsque vous actionnez le sélecteur de fonction (1) (position „AUTO“, „REV“, „FWD/CD“).

4 = Fente d'introduction de papier (fig. 2)
5 = Fente d'introduction de CD/DVD (fig. 2)
6 = Récipient collecteur de papier (fig. 4)
7 = Bac collecteur CD/DVD (fig. 4)
8 = Fenêtre de contrôle de niveau (fig. 4)

Le destructeur ne doit pas servir d'escabeau ou de siège. Risque de dégâts de matériels!

③ POWER ① REV OFF AUTO FWD/CD

fig. 1

Fente d'introduction de papier

Mettre le sélecteur de fonction (1) (figure 1) en position „AUTO“. Le voyant de contrôle (3) s'allume.

Introduire du papier (cartes de crédit) dans le bloc de coupe par la fente d'introduction pour papier (4) (fig. 2).

La machine s'enclenche automatique en marche avant, aspire le matériel et se met automatiquement hors circuit dès l'opération de broyage terminée.

Remarque: Pour broyer des films transparents, la machine doit être enclenchée manuellement en marche avant.

Fente d'introduction de CD/DVD

Mettre le sélecteur de fonction (1) (figure 1) en position „FWD/CD“. Le mécanisme de déchiquetage fonctionne en marche avant. Le voyant de contrôle (3) s'allume.

Introduire un à un des supports de données (CD ou DVD) dans le bloc de coupe par la fente d'introduction de CD/DVD séparée (5) (fig. 2).

Un fois le déchiquetage terminé, pousser le sélecteur de fonction (1) (figure 1) en position « AUTO » ou « OFF ».

Ne pas détruire le papier et CD/DVD en même temps et vice versa!

N'alimentez jamais la machine d'une quantité de matériel supérieure à celle indiquée (voir « CARACTERISTIQUES TECHNIQUES ») !

Si malgré tout une trop grande quantité de matériel est introduire dans le bloc de coupe, voir les instructions de « PANNES » sous « BLOCAGE DE MATERIEL DANS L'APPAREIL ».

UTILISATION

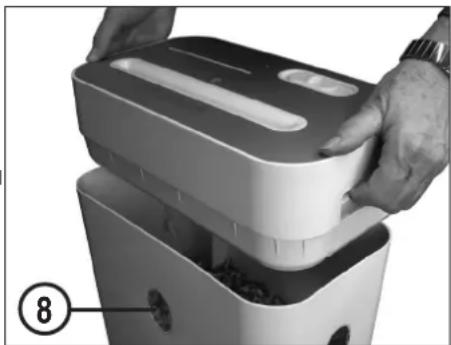

VIDER LE RECIPIENT COLLECTEUR (Fig. 3 et 4):

Le récipient collecteur en deux pièces veille à la séparation correcte des déchets. Il comprend le récipient pour papier même (6) et un bac collecteur agencé séparément (7) destiné aux CD et DVD broyés.

Il faut vider le récipient collecteur lorsque le matériel déchiqueté apparaît dans la fenêtre de contrôle de niveau (8) (fig. 3).

Procédez comme suit:

• Saisir l'appareil au niveau des poignées concaves et le retirer (fig. 3).
• Eliminer séparément le contenu respectif des deux récipients.
• Après avoir remis la machine sur le récipient, vous pouvez continuer le broyage.

Lors du broyage de plus grandes quantités de CD/DVD (env. 10 pièces par séquence), contrôler de temps en temps le niveau de remplissage du bac collecteur et si nécessaire, vider entre temps le bac.

Remarque : l'appareil ne fonctionne que s'il est correctement placé sur le bac collecteur.

Après un certain temps de fonctionnement, les blocs de coupe Cross-Cut doivent être lubrifiés Après environ 15 minutes de fonctionnement continu).

Procédez comme suit:

Répartir un peu d'huile sur une feuille de papier et introduire alors cette feuille au travers de la fente d'introduction de papier (4).

Le papier est aspiré et l'huile parvient ainsi dans le bloc de coupe.

Pour commander à nouveau de l'huile spéciale, voir «ACCESSOIRES SEPARES».

CONSEIL POUR

ÉCONOMISER DE L'ÉNERGIE:

Faites bien attention de mettre l'appareil hors circuit pendant la nuit en actionnant le sélecteur de fonction (1) (fig. 1) en position „OFF“.

COMMENT REMEDIER AUX PETITES PANNES

BLOCAGE DE MATERIEL DANS L'APPAREIL:

S'il se produit un bourrage en raison d'une quantité de papier excessive, le mécanisme de coupe se bloque.

Procédez comme suit:

Bourrage de papier dans

la fente d'introduction de papier (4)

• Amener brièvement le sélecteur de fonction (1) (figure 1) en position „REV“ et le ensuite en position „OFF“.
• Le mécanisme de coupe tourne en arrière pendant un court instant, libère le papier introduit en excès puis s'immobilise.

- Déchirer le papier ramené en arrière juste au-dessus de la fente d'introduction puis remettre le sélecteur de fonction (1) (figure 1) en position "AUTO".

- Le mécanisme de coupe tourne automa-tiquement en avant et détruit les résidus de papier qui s'y trouvent encore.

- Poursuivre la destruction avec des quantités de papier inférieures.

Blocage de matériel dans

la fente d'introduction de CD/DVD (5)

- Amener brièvement le sélecteur de fonction (1) (figure 1) en position „REV“ et le ensuite en position „OFF“.

- Retirer le matériel bloqué.

Retirer le matériel avec précaution car risque de blessure sur les arêtes vives des points de coupe!

- Si nécessaire, permuter manuellement le bloc de coupe en alternance de marche avant et marche arrière jusqu'à ce que la matière à couper soit passée entièrement et qu'elle soit broyée.

Attendre l'immobilisation du moteur avant chaque changement de sens de rotation (position „OFF“).

PROTECTION DU MOTEUR:

Si le moteur est surchargé, il s'arrête automa tiquement. Amenez le sélecteur de fonction en position „OFF“.

Vous pouvez de nouveau alimenter l'appareil après un temps de refroidissement de 30 minutes (suivant la température de la pièce).

ELIMINATION

En fin de vie, éliminez toujours la machine de façon conforme à l'environnement. Ne jetez aucun composant de la machine ou de son emballage dans les ordures ménagères.

ACCESSOIRES

Designation

Flacon d'huile speciale, 110 ml

Notez: Pour les accessoires et pièces détachées, veuillez contacter votre agent.

Ordre-No.

88035

LISTE DE CONTROLE EN CAS DE PANNES : Si l'appareil ne fonctionne pas, vérifier les points suivants :

• La fiche secteur est-elle raccordée au réseau?
• Est ce que le sélecteur de fonction (1) est enclenche?
• La machine est-elle correctement posée sur le bac collecteur?
• Le récipient collecteur est-il plein?
  Suivez les instructions reprises sous «VIDER LE RECIPIENT COLLECTEUR».
• Y a-t-il un blocage de matériel dans l'appareil?
  Suivez les instructions reprises sous «BLOCAGE DE MATERIEL DANS L'APPAREIL».
• Le moteur est-il trop sollicité?
  Voir sous «PROTECTION DU MOTEUR».

Si aucun point de contrôle n'est concerné, veuillez informer votre distributeur spécialisé.

CARACTÉRISTIQUES TECHNIQUES

Largeur de coupe:

Capacité de coupe:

4x29 mm

8 feuilles (70g/m²)

Tension d'alimentation:

7 feuilles (80g/m²)

Largeur utile:

220 mm

Niveau sonore:

70 dB(A)

Puissance:

voir etiquette

Attestation de Conformité

Description de la machine: Destructeur de Document

Nous Vous Confirmons que le produit cité ci-dessus correspond aux directives de basse tension 2006/95/CEE ainsi qu'à la directive CEM 2004/108/CEE, ci-inclus toutes les modi fi cations ainsi que tous les suppléments publiés jusqu'à ce jour. Le produit mentionné correspond aux normes citées ci-après:

Responsable Dép. Technique
