GTM 10 - Accessoire audio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Marque	KENWOOD
Modèle	GTM 10
Type de produit	Récepteur TMC FM
Utilisation	Accessoire audio pour véhicule
Fonction principale	Réception des informations de trafic en temps réel
Installation	En série entre l'antenne radio et la radio du véhicule
Connecteur d'entrée	Antenne (avec adaptateur Fakra femelle)
Connecteur de sortie	Vers la radio (câble adaptateur Fakra mâle)
Connecteur de données	Mini-B USB (câble intégré 1,5 m)
Voyant DEL	Indique l'état du signal (vert fixe = flux normal, jaune clignotant = recherche, rouge = perte de synchronisation)
Compatibilité	Fonctionne avec les appareils GPS compatibles (ex: Garmin)
Abonnement inclus	Service payant 90 jours, activation automatique à la première réception
Garantie	Annulée en cas d'installation non professionnelle
Sécurité	Ne pas ouvrir le boîtier, ne pas desserrer les vis
Alimentation	Via le câble USB (alimenté par l'appareil GPS)
Longueur de câble USB	1,5 mètre
Poids estimé	Environ 50 g
Dimensions estimées	Environ 5 x 3 x 1 cm
Accessoires inclus	Adaptateurs d'antenne, câbles adaptateurs
Réparabilité	Non réparable par l'utilisateur, contacter un installateur professionnel
Entretien et nettoyage	Aucun entretien nécessaire, éviter l'humidité
Pièces détachées	Câble d'extension mini-B USB disponible (2 m) auprès de Garmin

FOIRE AUX QUESTIONS - GTM 10 KENWOOD

Comment installer le récepteur GTM 10 ?

L'installation se fait en série entre l'antenne radio et la radio du véhicule. Il est fortement recommandé de confier l'installation à un professionnel. Sinon, suivez les étapes : 1) Testez la radio, 2) Débranchez l'antenne, 3) Connectez l'adaptateur d'antenne à l'entrée du GTM 10, 4) Connectez le câble adaptateur à la sortie du GTM 10 et à la radio, 5) Connectez le câble mini-B USB à l'appareil GPS, 6) Fixez le récepteur.

Que signifie le voyant DEL sur le GTM 10 ?

Le voyant DEL indique l'état du signal : vert fixe = flux de données de trafic normal, jaune clignotant point/trait = attente de l'indicatif de pays, jaune clignotant rapide = recherche d'entrée active, rouge/vert clignotant = recherche de nouvelles stations TMC, rouge fixe = perte de synchronisation momentanée.

Comment activer l'abonnement de 90 jours ?

L'abonnement est activé automatiquement lorsque le récepteur GTM 10 reçoit pour la première fois les signaux de trafic du service payant. Aucune activation manuelle n'est nécessaire. Pour prolonger l'abonnement, rendez-vous sur le site Garmin (http://www.garmin.com/fmtraffic) pour obtenir un code à 25 caractères.

Puis-je installer le GTM 10 moi-même ?

Kenwood recommande une installation par un professionnel, car une mauvaise installation peut endommager le récepteur et annuler la garantie. Si vous choisissez de l'installer vous-même, suivez scrupuleusement les instructions de la notice.

Le GTM 10 fonctionne-t-il avec tous les appareils GPS ?

Le GTM 10 est compatible avec les appareils GPS disposant d'un port mini-B USB et supportant les données TMC. Il est notamment conçu pour les appareils Garmin. Vérifiez la compatibilité dans le manuel de votre GPS.

Que faire si le voyant DEL reste rouge ?

Un voyant rouge fixe indique une perte de synchronisation momentanée. Cela peut être dû à une zone de couverture insuffisante ou à un obstacle. Vérifiez que vous êtes dans une zone de couverture du service et que l'installation est correcte. Si le problème persiste, contactez un installateur.

Puis-je utiliser le GTM 10 sans abonnement ?

Oui, le GTM 10 peut utiliser les services de trafic gratuits (Gratis) disponibles dans certaines régions. L'abonnement payant offre des fonctionnalités supplémentaires. Consultez le site Garmin pour connaître les services disponibles dans votre zone.

Comment prolonger le câble mini-B USB ?

Si le câble de 1,5 mètre n'est pas assez long, vous pouvez acheter un câble d'extension de 2 mètres auprès d'un revendeur Garmin ou sur le site http://www.garmin.com/products/gtm10. Recouvrez les connecteurs de ruban diélectrique pour les protéger.

Le GTM 10 est-il réparable ?

Le récepteur GTM 10 n'est pas conçu pour être réparé par l'utilisateur. N'ouvrez jamais le boîtier et ne desserrez pas les vis, car cela annulerait la garantie. En cas de problème, contactez un installateur professionnel ou le support Kenwood.

Où trouver les zones de couverture du service de trafic ?

Les zones de couverture sont disponibles sur le site Web de Garmin à l'adresse http://www.garmin.com/fmtraffic. Vous pouvez également vérifier la disponibilité auprès de votre fournisseur de service.

MODE D'EMPLOI GTM 10 KENWOOD

En raison de l'emplacement de l'antenne radio du véhicule, Kenwood recommande fortement que le récepteur GTM 10 soit installé par un installateur professionnel. L'installation du récepteur GTM 10 sans l'aide d'un installateur professionnel risque d'endommager le récepteur GTM 10 et d'annuler votre garantie.

Le récepteur TMC FM GTM 10 s'installe entre la radio et le câble d'antenne du véhicule. Lisez attentivement cette fiche d'installation et suivez scrupuleusement les instructions fournies lors de l'installation du récepteur GTM 10 à l'intérieur du véhicule.

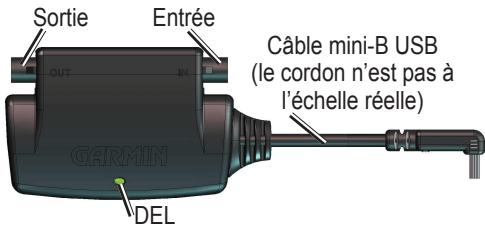

Vue d'ensemble du récepteur GTM 10

Le récepteur GTM 10 possède deux connecteurs de câble permettant une installation en série entre l'antenne et la radio. N'ouvre jamais le récepteur GTM 10 et ne desserrez pas les vis du boîtier.

Entrée : entrée depuis l'antenne. Connectez l'adaptateur d'antenne à cet endroit.

sortie vers la radio. Connectez le câble adaptateur radio à cet endroit.

DEL: affiche l'état du signal.

Câble mini-B USB : câble intégré 1,5 mètre aux fins de la connexion à un appareil GPS.

Étape 1: préparation de la radio

TEST: Avant l'installation, testez la radio du véhicule afin de vous assurer que l'antenne fonctionne correctement et que la radio reçoit les signaux FM standard. Si l'antenne ne fonctionne pas correctement, il est possible que le récepteur GTM 10 ne fonctionne pas correctement. Consultez le propriétaire pour savoir si vous devez poursuivre l'installation.

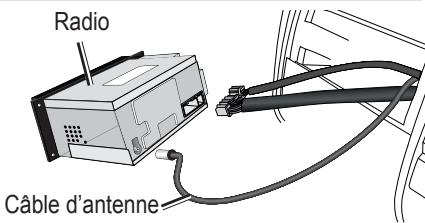

Enlevez le panneau d'aménagement intérieur et les autres pièces du tableau de bord afin d'accéder au câble d'antenne radio du véhicule. Il est possible que vous deviez également enlever la radio. Débranchez le câble d'antenne.

Étape 2 : connexion à la radio

Le récepteur GTM 10 se connecte en série entre l'antenne et la radio.

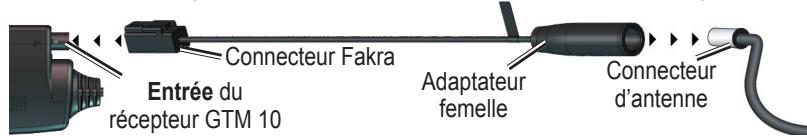

1. Raccordez la prise de l'antenne au cable adaptateur femelle (prise) approprié. Branchez la prise Fakra sur le connecteur d'entrée du récepteur GTM 10. Correctement enclenchée, la prise Fakra doit se bloquer.

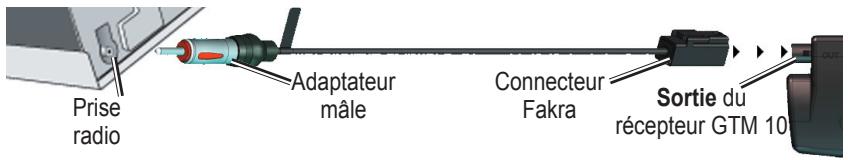

1. Raccordez le connecteur Fakra du câble adaptateur au connecteur de sortie du récepteur GTM 10. Branchez le câble adaptateur mâle (fiche) sur la prise radio, comme l'indique le schéma ci-dessous.

TEST: allumez la radio du véhicule. Si vous entendez le son d'une station radio FM, le récepteur GTM 10 est branché correctement. Si aucun son n'est audible, le récepteur GTM 10 n'est pas branché correctement. Verifiez que tous les cables sont bien serrés et qu'aucun obstacle ne gène le passage des cables. Si les connexions sont sécurisées, assurez-vous que les cables d'adaptateur choisis conviennent bien pour le véhicule.

Étape 3 : connexion à l'appareil GPS

Installez le cable mini-B USB partant derrière la radio sur le côté passager du véhicule, jusqu'à l'appareil GPS. Si possible, faites passer le cable à travers une ouverture existante dans la boîte à gants ou le panneau d'aménagement intérieur. Faites passer assez de cable à travers l'ouverture pour pouvoir atteindre l'appareil GPS. Ne coupez pas le cable mini-B USB.

Si le cable mini-B USB n'est pas assez long pour atteindre l'appareil GPS, vous pouvez acheter un cable d'extension de 2 metres auprès d'un revendeur Garmin ou sur le site Web de Garmin : http://www.garmin.com/products/gtm10. Recouvre les deux connecteurs de ruban dielectrique.

Étape 4 : test du récepteur GTM 10

Testez l'installation et la réception de service du récepteur GTM 10. Connectez le connecteur mini-B USB à l'appareil GPS.

• Observez le voyant DEL : mettez l'appareil GPS sous tension. La réception du service est indiquée par une lumière verte fixe. Lors de l'acquisition initiale des données, cinq minutes peuvent s'écouler avant l'apparition de la lumière verte.

Clignotement point et trait jaune : attente de l'indicatif de pays initial, fourni automatiquement par le service GPS.

Clignotement rapide jaune : recherche de l'entrée active dans le tableau.

Clignotement rouge/vert : recherche de nouvelles stations TMC FM.

Lumière rouge fixe : perte de synchronisation momentanée.

Lumière verte fixe : flux de données de trafic normal. Le GTM 10 doit être situé dans une zone de couverture du service et recevoir les signaux ajustés pour que le voyant s'illumine d'une lumière verte fixe.

• Vérification de la puissance du signal : si vous vous trouvez dans un garage dans lequel les signaux radio sont difficilement reçus, il est possible que vous deviez partager votre véhicule.
• Vérification de la couverture du service : vérifiez la disponibilité du service auprès du service payant ou des services Gratis, le cas échéant. Pour afficher les zones de couverture du service, visitez le site Web de Garmin à l'adresse http://www.garmin.com/fmtraffic.
• Vérification de la carte : mettez l'appareil GPS sous tension et accédez à une carte. Recherchez les éventuelles alertes routières et les symboles sur la carte. Vous pouvez rechercher sur la carte les routes ou intersections actuelles en travaux, ou réputées pour être fréquemment encombrées. Reportez-vous si possible au manuel d'utilisation.

Si les tests ci-dessus échouent, il est possible que vous ne vous trouviez pas dans une zone de couverture du service, que l'abonnement n'ait pas été activé (voir ci-dessous) ou que l'installation soit défectueuse.

Activation de l'abonnement

L'offre GTM 10 contient un abonnement de 90 jours à un service payant. Notre abonnement est activé lorsque le récepteur GTM 10 reçoit les signaux de traffic du service payant pour la première fois. L'offre GTM 10 peut également utiliser les éventuels services Gratisits disponibles.

Pour renouveler votre abonnement FM ou acheter un abonnement supplémentaire, rendez-vous sur le site Web du service FM d'informations routières de Garmin, à l'adresse http://www.garmin.com/fmtraffic. Suivez les étapes indiquées sur le site Web pour obtenir un code d'abonnement à 25 caractères. Saisissez ce code sur tout appareil GPS pour accéder aux services payants. Reportez-vous au manuel d'utilisation de l'appareil GPS pour obtenir des instructions spécifiques concernant la méthode de saisie de votre code d'abonnement.

REMARQUE: il n'est pas nécessaire d'activer l'abonnement fourni avec votre récepteur GTM 10.

Le code d'abonnement au service d'informations routières ne peut être réutilisé ; vous devrez obtenir un nouveau code à chaque fois que vous renouvellez votre abonnement. Le code d'abonnement au service d'informations routières est spécifique au récepteur GTM 10 avec lequel il a été acheté ; ce code ne peut pas être utilisé sur plusieurs appareils GTM 10.

Étape 5 : montage du récepteur GTM 10

Si possible, placez le GTM 10 à un endroit où le voyant DEL est visible sans qu'il ne soit nécessaire de démonter le tableau de bord.

1. Installez le récepteur GTM 10 :
2. En le fixant à l'aide d'un isolant adhésif : nettoyez et séchez une surface plane derrière le tableau de bord. Retirez la pellicule protectrice de l'isolant adhésif, et fixez le récepteur GTM 10 sur la surface plane.
3. En le suspendant : liez tout cable l'ache du cable mini-B USB avec une ligature, et suspendez le récepteur GTM 10 derrière la radio.
4. Vérifié que tous les câbles et le GTM 10 sont bien serrés et qu'aucun obstacle ne gène le passage des câbles.
5. Réinstallez toutes les pièces du tableau de bord sur leurs emplacements respectifs.
