MODE D'EMPLOI TA-FB730R SONY

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Précautions

Sécurité

• Afin d'éviter tout choc électrique, n'ouvrez pas le coffret. Confiez l'entretien de l'amplificateur à un technicien qualifié.
• Si un objet ou un liquide tombait dans l'amplificateur, débranchez-le et faites-le vérifier par un technicien qualifié avant de le remettre en marche.

Sources d'alimentation

• Avant de mettre l'amplificateur sous tension, vérifiez si sa tension de fonctionnement correspond à celle du secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrière de l'amplificateur.
• Débranchez l'amplificateur de la prise murale s'il doit rester inutilisé pendant une période prolongée. Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche; jamais sur le cordon lui-même.
• Le cordon d'alimentation secteur doit être remplacé par un technicien compétent.

Installation

• Installez l'amplificateur à un endroit suffisamment aéré pour éviter toute surchauffe interne et prolonger sa durée de vie.
• N'installez pas l'amplificateur près d'une source de chaleur, ou bien à un endroit exposé en plein soleil, à une poussière excessive ou à des chocs mécaniques.
• Ne posez rien sur l'amplificateur qui pourrait obstruer les ailettes de ventilation ou provoquer une panne.

Fonctionnement

Avant de raccorder d'autres appareils, mettez l'amplificateur hors tension et débranchez-le.

Nettoyage de l'amplificateur

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux, légèrement humidifié de solution détergente douce. N'utilisez pas de tampon abrasif, de poudre à récurer ou de solvant, comme l'alcool ou l'essence.

Pour éviter le ronflement

—Réduisez le volume.
—Éloignez le tourne-disque le plus possible des enceintes.
—Mettez des isolateurs audio en vente dans le commerce sous le tourne-disque.
—Maintenez le microphone éloigné des enceintes pendant l'utilisation.
Pour protéger encore mieux contre le hurlement, installez les enceintes ou le tourne-disque sur une planche de bois épaisse ou une dalle de béton.

Pour toute question ou problème au sujet de cet appareil, veuillez contacter votre revendeur Sony agréé.

Bienvenue!

Nous vous remercions pour l'achat de cet amplificateur stéréo intégré Sony. Avant de l'utiliser, veuillez lire attentivement ce mode d'emploi et le conserver pour toute référence ultérieure.

A propos de ce mode d'emploi

Les instructions de ce mode d'emploi concernent les modèles TA-FB930R et TA-FB730R. Vérifiez le numéro de votre modèle sur le panneau arrière de l'amplificateur.

Le TA-FB930R est le modèle utilisé dans les illustrations, sauf spécification contraire. Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple "TA-FB930R seulement".

Conventions

• Les instructions dans ce mode d'emploi décrivent les commandes de l'amplificateur.
  Pour les touches de la télécommande, voir "Description des touches de la télécommande", page 11.
• L'icône suivante est utilisée dans ce mode d'emploi:

Indique des conseils et méthodes qui facilitent une manipulation.

TABLE DES MATIÈRES

Préparatifs

Raccordements 4

Raccordement d'appareils audio 4

Raccordement des enceintes 5

Raccordement du cordon d'alimentation secteur 6

Ecoute d'une source musicale 7

Enregistrement 9

Informations additionnelles

Guide de dépannage 10

Spécifications 10

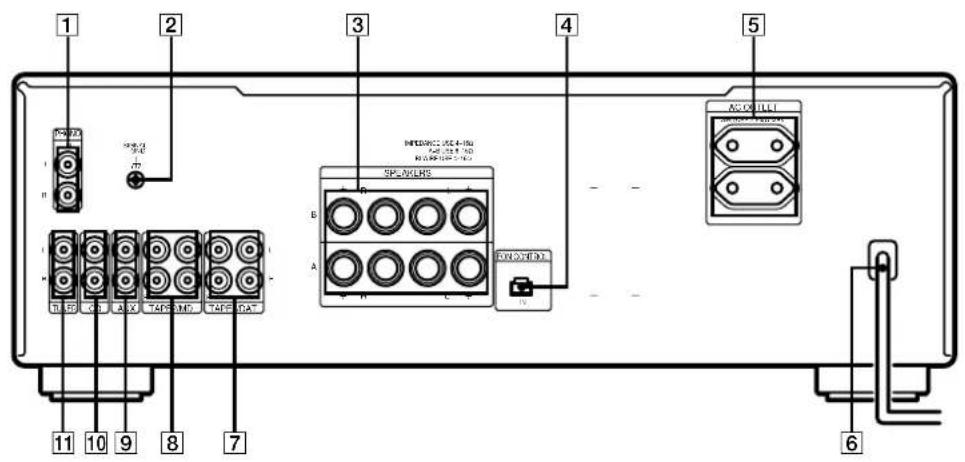

Description du panneau arrière 11

Description des touches de la télécommande 11

Déballage

Vérifiez que les articles suivants se trouvent bien dans l'emballage:

• Télécommande (1) RM-S316

- Piles Sony R6 (format AA) (2)

Mise en place des piles dans la télécommande

Insérez deux piles R6 (format AA) en faisant correspondre les pôles + et – des piles avec les indications dans le logement des piles. Quand vous utilisez la télécommande, dirigez-la vers le capteur de télécommande Ⓔ de l'amplificateur.

Quand faut-il remplacer les piles?

En fonctionnement normal, les piles devraient durer environ 6 mois. Remplacez toutes les piles quand la télécommande ne peut plus piloter l'amplificateur.

Remarques

• Ne laissez pas la télécommande à un endroit extrêmement chaud ou humide.
• Ne laissez rien tomber dans son boîtier, en particulier au remplacement des piles.
• N'exposez pas la télécommande en plein soleil ou sous un dispositif d'éclairage. Cela pourrait provoquer un mauvais fonctionnement.
• Si la télécommande doit rester inutilisée pendant une période prolongée, retirez les piles pour éviter tout dommage dû à une fuite des piles ou à la corrosion.

Raccordements

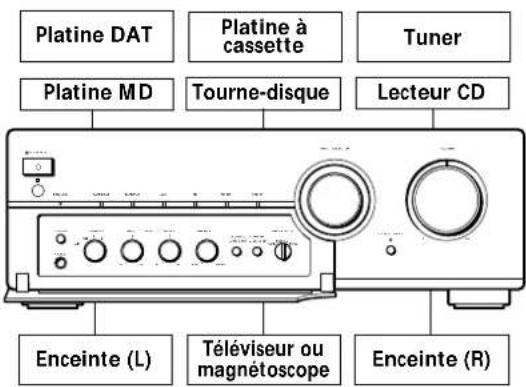

Cet amplificateur permet de raccorder et de commander les appareils audio ci-dessous. Suivez la procédure indiquée pour chaque appareil que vous souhaitez raccorder.

L'emplacement et le nom de chaque prise sont indiqués dans "Description du panneau arrière", page 11.

Platine DAT Platine à cassette Tuner Platine MD Tourne-disque Lecteur CD Enceinte (L) Téléviseur ou magnétoscope Enceinte (R)

Avant de commencer

• Eteignez tous les appareils avant de les raccorder.
• Ne branchez pas les cordons d'alimentation secteur des différents appareils tant que les raccordements ne sont pas achevés.
• Utilisez les cordons de liaison audio fournis avec chaque appareil pour le raccordement à l'amplificateur. Au besoin, procurez-vous des cordons audio en vente dans le commerce.
• Insérez à fond les fiches dans les prises pour éviter tout ronflement et bruit.
• Au raccordement d'un cordon de liaison audio, reliez bien les connecteurs droit (R) et gauche (L) de l'amplificateur aux connecteurs droit (R) et gauche (L) de l'autre appareil.

Raccordement d'appareils audio

Aperçu

Cette section explique comment raccorder des appareils audio à l'amplificateur.

PHONO TAPEAUDAT EON CONTROL INTUNER TAPE2/M

Quels cordons utiliser?

Des cordons de liaison audio (non fournis) (2 pour chaque platine à cassette, platine DAT ou platine MD; 1 pour les autres appareils)

La flèche ⟶ indique le sens du signal.

Lecteur CD

Amplificateur L R IN CD Lecteur CD LINE OUTPUT L R

Tuner

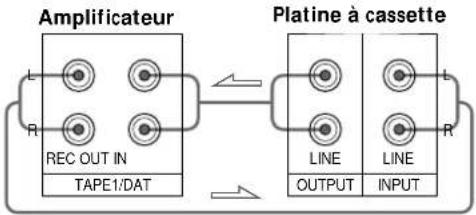

Platine à cassette, platine DAT ou platine MD

Utilisez la configuration ci-dessus pour connecter les connecteurs OUTPUT et INPUT

—d'une platine à cassette ou DAT aux connecteurs TAPE1/DAT.
—d'une platine à cassette ou DAT aux connecteurs TAPE2/MD.

Tourne-disque
Tourne-disqueAmplificateur

Raccordez le conducteur de mise à la terre à la borne de SIGNAL GND (m) de l'amplificateur pour éviter le ronflement.

Téléviseur ou magnétoscope

Amplificateur L R IN AUX Téléviseur ou magnétoscope L R LINE OUTPUT

EON CONTROL

Si votre tuner est pourvu d'une borne EON CONTROL OUT, raccordez-là à la borne EON CONTROL IN de

l'amplificateur pour pernettre l'emploi de la fonction EON

(Réseau de fréquences locales) de RDS (Radio Data System) (voir page 8).

Raccordement des enceintes

Aperçu

Cette section explique comment raccorder des enceintes à l'amplificateur. Vous pouvez raccorder deux paires d'enceintes, SPEAKERS A et B.

Notez que les bornes SPEAKERS A se trouvent dans la rangée inférieure du bornier SPEAKERS.

Quels cordons utiliser?

Cordons d'enceinte (non fournis) (1 pour chaque enceinte)

Torsadez les extrémités à nu du cordon sur 10 mm environ. Raccordez bien les cordons appropriés aux bornes, c'est-à-dire + à + ct - à -. Si les cordons sont inversés, le son sera déformé et manquera de graves.

Raccordements

Raccordement d'une paire d'enceintes à deux fils

Comme les doubles connecteurs d'enceinte de l'amplificateur, SPEAKERS A et B, peuvent assurer une sortie d'enceintes simultanée, ils peuvent servir au raccordement d'enceintes à deux fils. Ou bien, églez à A+B pour piloter les deux simultanément.

Sélection des enceintes A ou B

Réglez SPEAKERS à A ou B. Ou bien, églez à A+B pour piloter les deux simultanément.

Remarque

Utilisez des enceintes à impédance nominale de 4 à 16 ohms. Quand le son est fourni en même temps aux deux paires d'enceintes, utilisez des enceintes à impédance nominale de 8 à 16 ohms.

Raccordement du cordon d'alimentation secteur

Raccordement du cordon d'alimentation secteur

Raccordez les cordons d'alimentation secteur de cet amplificateur et des appareils audio et vidéo à une prise murale.

Vous pouvez alimenter d'autres appareils via le connecteur AC OUTLET de l'amplificateur

Si vous raccordez d'autres appareils audio à AC OUTLET de l'amplificateur, il est possible d'alimenter les appareils raccordés via l'amplificateure, ce qui permet de mettre tout le système sous/hors tension en mettant l'amplificateur sous/hors tension.

Précaution

Vérifiez que la consommation totale de tous les appareils raccordés aux sorties de l'amplificateur ne dépasse pas 100 watts. Ne raccordez pas d'appareil électrique domestique, tels que fer à repasser, téléviseur, ou autre appareil gros consommateur à ces sorties.

Remarque

Séparez le cordon d'alimentation, les cordons de liaison audio et les cordons d'enceintes les uns des autres. Du bruit ou une détérioration du son est possible quand les cordons audio sont en contact avec le cordon d'alimentation secteur. ou quand le cordon d'alimentation secteur ou les cordons d'enceintes sont à proximité de l'antenne cadre ou de l'antenne fil du tuner.

Ecoute d'une source musicale

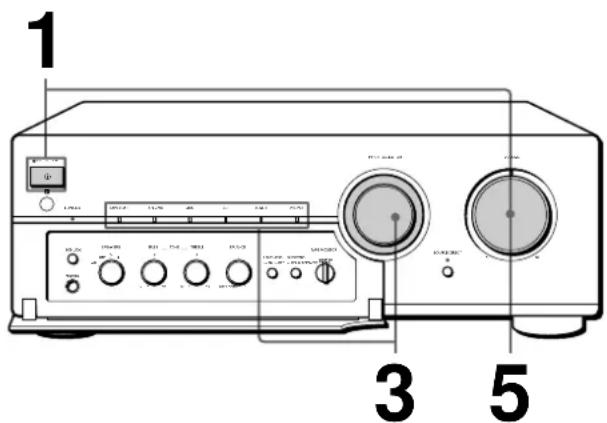

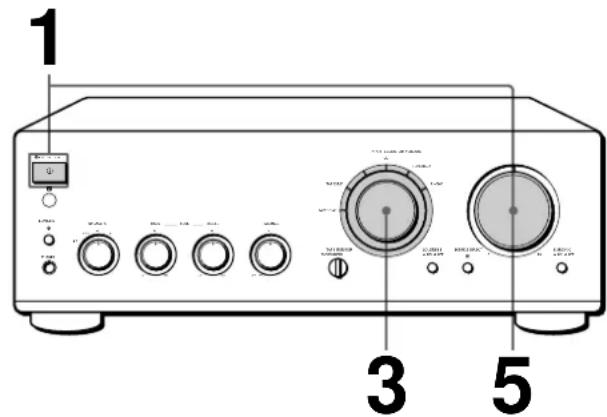

TA-FB930R TA-FB730R

1 3 5

1 3 5

Pour écouter avec des écouteurs

Raccordez les écouteurs à PHONES et réglez SPEAKERS à OFF.

Pour écouter directement le signal d'entrée

Appuyez sur SOURCE DIRECT de sorte que l'indicateur s'allume. Comme les circuits des commandes TONE, BALANCE, LOUDNESS et SUBSONIC sont contournés, le réglage des graves, aigus, de la balance, le renforcement des graves et des aigus, ou la réduction du bruit subsonique sont impossibles pendant l'écoute directe.

Remarque

Evitez toute sortie des enceintes à niveau très élevé à laquelle le son est déformé. La distorsion de haute fréquence peut endommager les haut-parleurs d'aigus.

1 Appuyez sur ① pour allumer l'amplificateur et tournez VOLUME complètement vers la gauche pour éviter d'endommager les enceintes par une sortie de son excessive. L'indicateur PROTECTION s'allume, puis s'éteint.

2 Allumez la source de programme que vous souhaitez écouter.

3 Tournez INPUT SELECTOR pour sélectionner la source de programme. L'indicateur correspondant à la source de programme s'allume.

	Réglez INPUT SELECTOR surPour écouter
Un disque	PHONO
La radio	TUNER
Un disque compact	CD
La source raccordée à AUX	AUX
La source raccordée à:
—TAPE1/DAT	TAPE1/DAT
—TAPE2/MD	TAPE2/MD

4 Démarrez la source de programme.

5 Réglez le volume en tournant la commande VOLUME.

Pour	Appuyez ou tournez
Régler les graves	BASS
Régler les aigus	TREBLE
Régler la balance	BALANCE
Renforcer les graves et les aigus à niveau d'écoute faible	LOUDNESS
Réduire le bruit subsonique créé par des disques gondolés, etc.	SUBSONIC

Qu'est-ce que "EON" (réseau de fréquences locales)?

Le réseau "EON" (réseau de fréquences locales) est un service RDS très pratique qui permet à l'appareil de passer automatiquement au type de programme de votre choix dès que sa diffusion commence dans la région.

Pour recevoir les programmes EON (réseau de fréquences locales)

Quand votre amplificateur est raccordé à un tuner Sony à système EON CONTROL, il commute au programme EON diffusé dans la région EON, puis revient à la source de programme sélectionnée quand le programme est terminé.

TA-FB930R EON LINK

TA-FB730R EON LINK

1 Vérifiez que l'amplificateur et le tuner sont raccordés par les connecteurs EON CONTROL (voir page 5).
2 Appuyez sur EON LINK de sorte que le témoin s'allume. Vous recevrez tout programme EON diffusé sur la fréquence radio sélectionnée au tuner dès qu'il commencera.

Pour annulerla réception EON

Appuyez une seconde fois sur EON LINK de manière à éteindre le témoin.

Remarques

• Si vous sélectionnez une autre source de programme pendant la réception d'un programme EON, la réception EON s'arrêtera. Mais tant que le témoin EON LINK reste allumé, il est possible de recevoir automatiquement les programmes EON.
• Annulez la réception EON avant de commencer l'enregistrement car un programme EON pourrait interférer avec l'enregistrement.
• Si vous activez la fonction de contrôle de bande (voir page 9) alors que le témoin EON LINK est allumé, le témoin s'éteint et la réception des programmes EON devient impossible. Dans ce cas, désactivez la fonction de contrôle de bande pour que le témoin se rappume.

Enregistrement

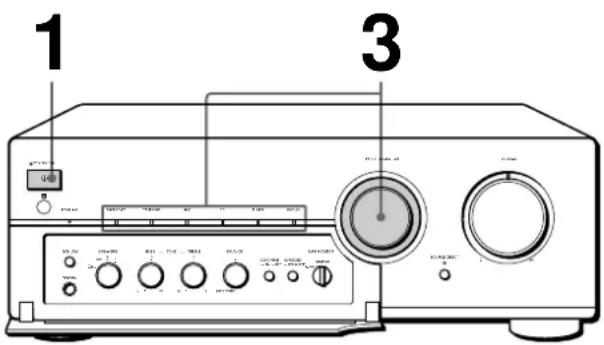

TA-FB930R

1 2 3

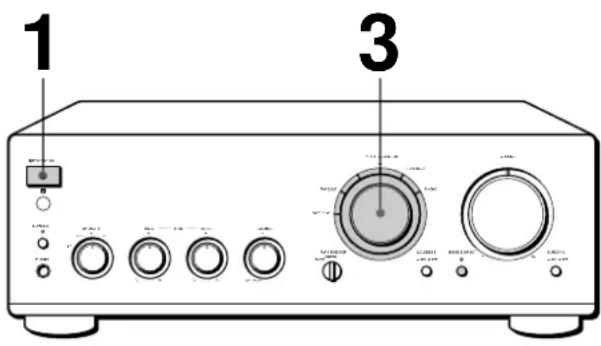

TA-FB730R

1 3

Vous pouvez enregistrer la même source de programme sur trois enregistreurs en même temps.

Vous pouvez contrôlee le son enregistré (fonction d'écoute de bande)

Vous pouvez contrôler le son enregistré si la platine à cassette utilisée pour l'enregistrement a des têtes d'enregistrement et de lecture séparées. Pour contrôler le son enregistré, réglez TAPE MONITOR à TAPE1 ou TAPE2. Notez que, sur le TA-FB730R, vous pouvez seulement contrôler le son enregistré par les connecteurs TAPE1/DAT.

Remarque

Avant d'enregistrer, appuyez sur la touche EON LINK pour éteindre le voyant EON LINK (voir page 8).

1 Appuyez sur ① pour allumer l'amplificateur.

2 Allumez la source de programme que vous souhaitez enregistrer.

3 Sélectionnez la source que vous voulez enregistrer en tournant INPUT SELECTOR. L'indicateur correspondant à la source de programme s'allume.

Pour enregistrer	Réglez INPUT SELECTOR à
Un disque	PHONO
Une émission de radio	TUNER
Un disque compact	CD
La source raccordée à AUX	AUX
La source raccordée à:
—TAPE1/DAT	TAPE1/DAT
—TAPE2/MD	TAPE2/MD

4 Préparez l'enregistreur, puis commencez l'enregistrement.

5 Démarrez la lecture de la source de programme.

Guide de dépannage

Si vous rencontrez un problème quelconque quand vous utilisez l'amplificateur, consultez ce guide de dépannage pour le résoudre. Si le problème persiste, consultez le revendeur Sony le plus proche.

Aucun son

→ Insérez à fond les fiches des cordons de liaison dans les prises.
→ Raccordez l'amplificateur et les autres appareils audio correctement.
→ Réglez INPUT SELECTOR à la source de programme appropriée.
Assurez-vous que les fils d'enceintes sont raccordés correctement aux bornes SPEAKERS A (rangée inférieure) et SPEAKERS B (rangée supérieure).
→ Veillez à sélectionner correctement les enceintes avec la commande SPEAKERS (A, B, A + B ou OFF).

Aucun son sur un canal ou sortie d'enceinte déséquilibrée.

→ Tournez BALANCE pour ajuster la balance.
→ Vérifiez les liaisons d'enceintes et d'entrée du canal sans son.

Faiblesse des graves ou des aigus.

→ Réglez les commandes TONE.
→ Changez les enceintes de position ou la disposition des meubles dans la pièce pour éliminer ce qui fait obstacle dans le parcours du son.

Son déformé.

→ Signal d'entrée mal sélectionné.
→ Capacité d'entrée insuffisante des enceintes. Baissez le volume.

Absence de graves ou ambiguïté de la position des instruments.

Les cordons d'enceintes et la polarité des bornes sont inversés. Raccordez les cordons en respectant les polarités.

Ronflement ou bruit.

→ Mettre le tourne-disque à la terre (voir page 5).
→ Insérez les fiches des cordons de liaison fermement dans les prises.
L'amplificateur capte des interférences produites par un téléviseur. Eloignez l'amplificateur du téléviseur ou éteignez le téléviseur.

La télécommande ne fonctionne pas.

→ Eliminez les obstacles entre le capteur de télécommande de l'amplificateur et la télécommande.
→ Dirigez la télécommande vers le capteur de télécommande à l'avant de l'amplificateur.
→ La télécommande est trop éloignée de l'amplificateur. Rapprochez-vous.
→ Remplacez les piles de la télécommande.

L'indicateur PROTECTION s'allume et/ou perte de son brusque.

→ Vérifiez s'il n'y a pas eu un court-circuit. Eteignez l'amplificateur et vérifiez les appareils et enceintes raccordés.

Spécifications

Section amplificateur

Sortie DIN

TA-FB930R: 120 W + 120 W (4 ohms à 1 kHz)
80 W + 80 W (8 ohms à 1 kHz)
TA-FB730R: 100 W + 100 W (4 ohms à 1 kHz)
60 W + 60 W (8 ohms à 1 kHz)

Distorsion harmonique totale

Inf. à 0,008% (à sortie de 10 W)

Réponse de fréquence

PHONO (20 Hz - 20 kHz): Courbe d'égalisation RIAA ±0,5 dB
TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD:
7 Hz - 100 kHz±9 dB

Rapport signal bruit (réseau A)

PHONO

TA-FB930R: 94 dB

TA-FB730R: 90 dB

TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 105 dB

Tension de sortie/impédance

REC OUT 1, 2: 150 mV, 1 kilohm

PHONES: 10 mW (à 8 ohms)

Impédance des enceintes

4 - 16 ohms, 8 - 16 ohms (SPEAKERS A+B)

Facteur d'amortissement

100 (8 ohms, 1 kHz)

Généralités

Système

Amplificateur de puissance: SEPP OCL purement complémentaire avec étages complets directement couplés
Préamplificateur: Amplificateur égaliseur à bruit faible

Alimentation

CA 230 V, 50/60 Hz

Consommation

pièces saillantes et commandes comprises

Poids (approx.)

TA-FB930R: 10,3 kg

TA-FB730R: 8,6 kg

Accessoires fournis

Voir page 3.

La conception et les spécifications peuvent être modifiées sans préavis.

Description du panneau arrière

Description des touches de la télécommande

Vous pouvez utiliser la télécommande fournie pour contrôler d'autres appareils audio Sony portant la marque Ⓔ (capteur de télécommande).

Touches de télécommande	Appareil Fonction
FUNCTION
CD	Amplificateur Sélection des signaux entrés par les connecteurs CD.
TUNER Amplificateur Sélection des signaux entrés par les connecteurs TUNER.
PHONO Amplificateur Sélection des signaux entrés par les connecteurs PHONO.
TAPE1/DAT Amplificateur Sélection des signaux entrés par les connecteurs TAPE1/DAT.
TAPE2/MD Amplificateur Sélection des signaux entrés par les connecteurs TAPE2/MD.
AUX Amplificateur Sélection des signaux entrés par les connecteurs AUX.
TUNER
PRESET +/- Tuner		Balayage et sélection des stations préréglées.

Touches de télécommande	Appareil Fonction
CD	Lecteur CD	Démarrage de la lecture
II	Lecteur CD	Pause de la lecture
	Lecteur CD	Arrêt de la lecture■
/	Locadisatie des plages(AMS*)
D.SKIP Saut d'Lecteur (CD pour unlecteur CD à changeur multidisque)
MD	Lecteur MD	Démarrage de la lecture
	Lecteur MD	Pause de la lectureII
■	Lecteur MD	Arrêt de la lecture
/	Lecteur MD	Localisation des plages
TAPE DECK A/B /	Platine A ou B	Démarrage de la lecture
■ Arrêt de toteslesA ou B		opérations de bande
/	Platine A ou B	Avance rapide ou rebobinage de la bande
VOL +/- Contrôle Androphérateur

*Détecteur automatique de plage (Automatic Music Sensor)

ADVERTENCIA
