MODE D'EMPLOI TA-E1 SONY

Dimensions 430 · 108 · 445 mm

(17 · 4^1/4 · 17^1/2 in.)

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

A l'attention de la clientèle canadienne ATTENTION:

POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

Précautions

Sécurité

Si un solide ou un liquide tombait dans le préamplificateur, débranchez-le et faites-le vérifier par un technicien qualifié avant de le remettre en marche.

Sources d'alimentation

• Avant de mettre le préamplificateur en service, vérifiez que sa tension de fonctionnement correspond à celle du secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrière du préamplificateur.
• Le préamplificateur n'est pas déconnecté de la source d'alimentation secteur tant qu'il reste branché sur la prise murale (secteur), même s'il a été mis hors tension.
• Débranchez le préamplificateur de la prise murale si vous prévoyez de ne pas l'utiliser pendant longtemps. Pour débrancher le cordon secteur, tirez sur la fiche. Ne tirez jamais sur le cordon.
• Si le cordon d'alimentation secteur a besoin d'être changé, faites-le changer par un technicien compétent uniquement.

Installation

• Installez le préamplificateur dans un endroit suffisamment aéré afin d'éviter une surchauffe interne et pour prolonger la durée de vie du préamplificateur.
• Ne pas installer le préamplificateur près de sources de chaleur ou dans un endroit exposé directement au soleil, à la poussière ou à des chocs mécaniques.
• Ne poser aucun objet sur le coffret qui pourrait obstruer les ailettes de ventilation et provoquer un dysfonctionnement.

Fonctionnement

Avant de brancher d'autres appareils, veillez à mettre le préamplificateur hors tension et à le débrancher.

Nettoyage

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux, légèrement imbibé d'une solution détergente douce. Ne pas utiliser de tampon ou de poudre à récurer ou de solvant, comme de l'alcool ou de la benzine.

Pour toute question ou problème au sujet du préamplificateur, veuillez contacter votre revendeur Sony agréé.

Au sujet de ce mode d'emploi

Les instructions de ce mode d'emploi couvrent le modèle TA-E1. Vérifiez le numéro de votre modèle sur le panneau avant. Dans ce manuel, les illustrations représentent le modèle européen, sauf mention contraire. Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple, "Etats-Unis/Canada seulement".

Conventions

• Dans les instructions de ce manuel, les commandes décrites sont celles du préamplificateur.
• L'icône suivante est utilisée dans ce mode d'emploi : Indique des conseils et suggestions pouvant faciliter certaines opérations.

TABLE DES MATIÈRES

Raccordement des appareils 4

Déballage 4

Raccordement d'unamplificateur de puissance (liaisons asymétriques) 5

Raccordement d'unamplificateur de puissance (liaisons symétriques) 6

Raccordement d'un appareil audio 7

Raccordement de l'alimentation 8

Nomenclature et opérations élémentaires 10

Description des éléments du panneau avant 10

Description des éléments du panneau arrière 12

Autres opérations 13

Enregistrement 13

Informations complémentaires 14

Guide de dépannage 14

Spécifications 15

Raccordement des appareils

Ce chapitre explique comment raccorder un amplificateur et d'autres appareils audio au préamplificateur. Veuillez lire attentivement les paragraphes concernant les appareils que vous raccordez au préamplificateur.

Déballage

Vérifiez si les accessoires suivants se trouvent bien dans le carton d'emballage.

• Cordon de liaison audio (1)
• Cordon d'alimentation secteur (1)
- Adaptateur de prise d'alimentation secteur (type polarisé 3 à 2 broches) (1) (Etats-Unis/Canada seulement)

Avant de commencer

• Mettez tous les appareils hors tension avant d'effectuer les liaisons.
• Ne raccordez les cordons d'alimentation secteur que lorsque toutes les liaisons sont terminées.
• Enfoncez les fiches à fond dans les prises pour éviter tout bourdonnement et bruit.
• Lorsque vous raccordez un cordon audio, branchez les fiches sur les prises de même couleur : blanc (gauche) à blanc et rouge (droit) à rouge.

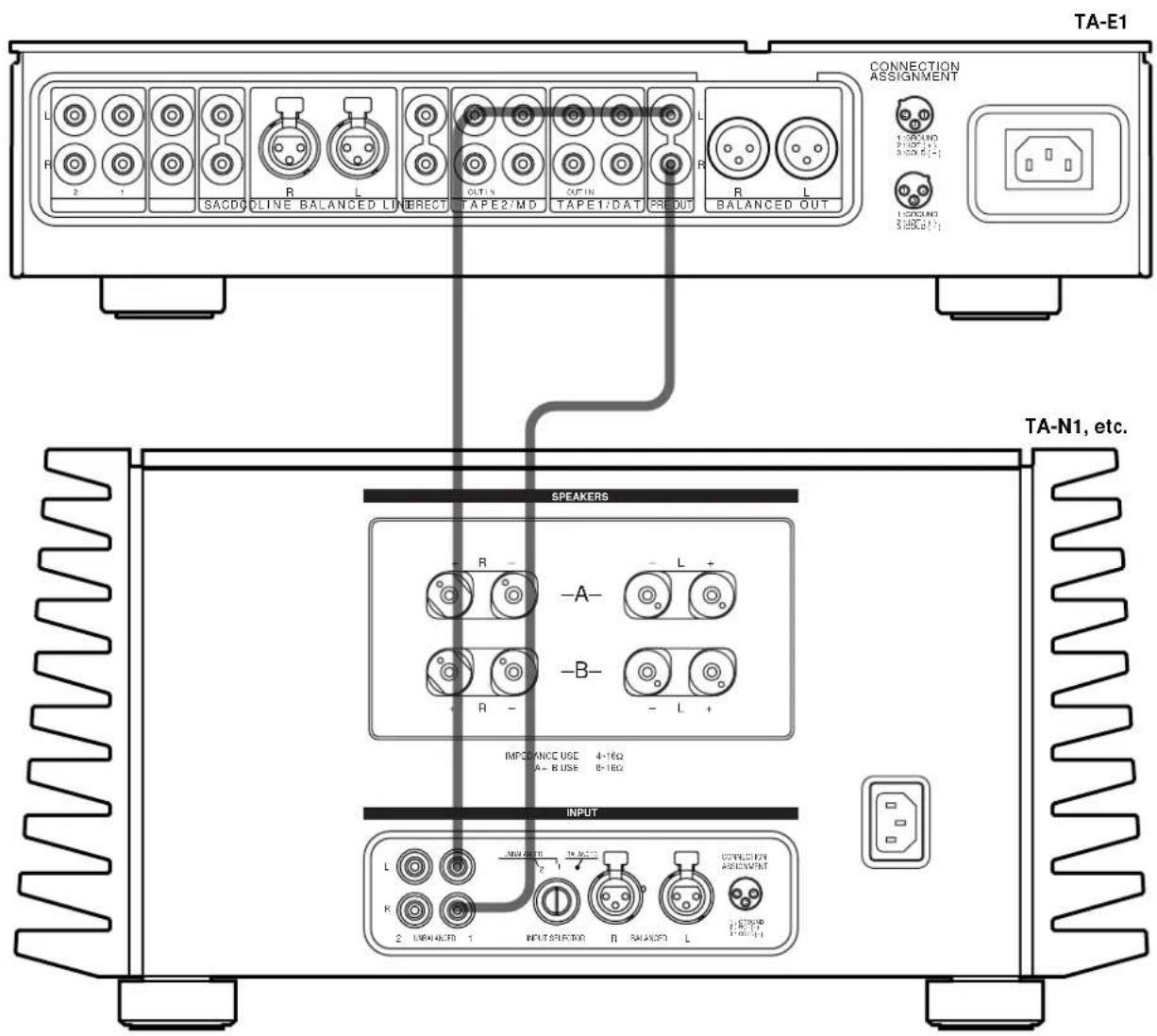

Raccordement d'unamplificateur de puissance (liaisons asymétriques)

Reliez les prises PRE OUT du préamplificateur aux prises d'entrée UNBALANCED de l'amplificateur de puissance (Sony TA-N1, etc.). Pour les détails, voir le mode d'emploi fourni avec l'amplificateur de puissance.

Cordons nécessaires

Cordons audio (1 cordon est fourni)

Lorsque vous raccordez un cordon, veillez à brancher les fiches sur les prises appropriées sur les appareils.

Blanc (gauche) Blanc (gauche)

Rouge (droite) Rouge (droite)

TA-E1 CONNECTION ASSIGNMENT SACDG OLINE BALANCED LINE BRECT TAPE2/MD TAPE1/DAT PREOUT BALANCED OUT 1 SICUND 2 SICUND 3 SICUND 4 SICUND 5 SICUND 6 SICUND TA-N1, etc. SPEAKERS R - A- L + - B- - R - - L + IMPORANCE USE 4-16Ω A- B USE 8-16Ω INPUT L 2 UNH ACED 1 INPUT SFUCTOR R SALUCED L CONTROL ASSIGNMENT

Raccordement d'unamplificateur de puissance (liaisons symétriques)

Reliez les prises BALANCED OUT du préamplificateur aux prises d'entrée BALANCED de l'amplificateur de puissance (Sony TA-N1, etc.). Pour les détails, voir le mode d'emploi fourni avec l'amplificateur de puissance.

Cordons nécessaires

Cordons symétriques (non fournis)

Lorsque vous raccordez un cordon, veillez à enfoncer les fiches à fond dans les prises. Si les fiches ne sont pas bien branchées, la connexion produira du bruit.

Au préamplificateur A l'amplificateur de puissance

Remarque

L'affectation des broches des prises de sortie BALANCED sur le préamplificateur est 1 : GROUND, 2 : HOT et 3 : COLD. Si vous raccordez le préamplificateur à un amplificateur dont l'affectation des fiches est 1 : GROUND, 2 : COLD et 3 : HOT, inversez la polarité (⊕ et ⊖) des cordons d'enceintes. Pour les détails, reportez-vous au mode d'emploi du préamplificateur.

IN OUT 1: GROUND 2: HOT (+) 3: COLD (−)

TA-E1

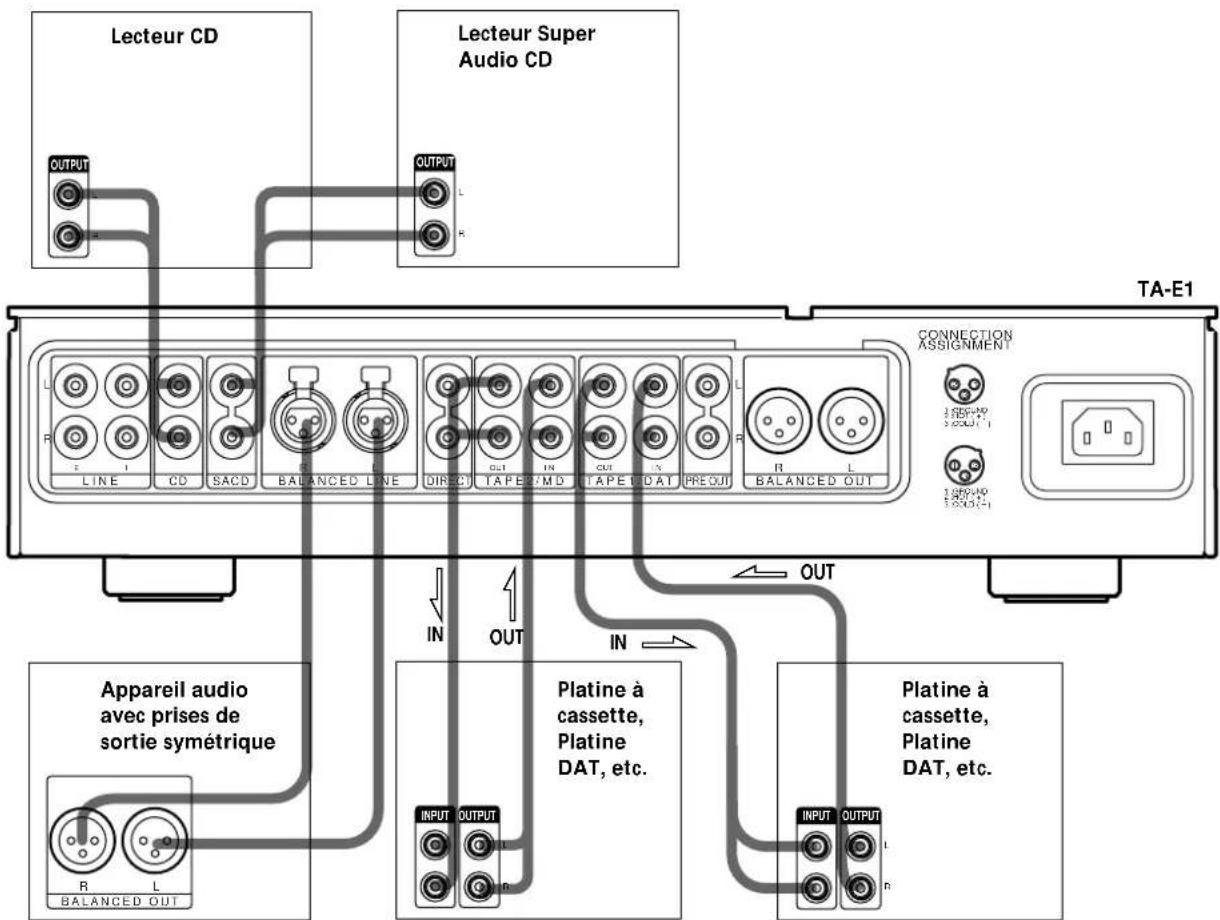

Raccordement d'un appareil audio

Raccordez les sorties de ligne analogiques de vos appareils audio (lecteur SACD, lecteur CD, platine MD, platine DAT, platine à cassette, etc.) aux prises de ligne analogiques de l'appareil. Si votre appareil est pourvu de sorties symétriques, il pourra être raccordé aux prises BALANCED LINE du préamplificateur.

Remarque

Lorsque vous reliez un lecteur CD (etc.) pourvu de prises de sortie symétriques et asymétriques, effectuez les liaisons soit aux prises d'entrée CD soit aux prises BALANCED LINE mais pas aux deux. Si vous raccordez les deux prises, le son risque d'être de moins bonne qualité ou totalement absent.

Cordons nécessaires

Cordons audio (non fournis)

Lorsque vous raccordez un cordon, veillez à brancher les fiches sur les prises appropriées sur les appareils.

Blanc (gauche) Blanc (gauche)

Rouge (droite) Rouge (droite)

Cordons symétriques (non fournis)

Lorsque vous raccordez un cordon symétrique, veillez à enfoncer les fiches à fond dans les prises. Si les fiches ne sont pas bien branchées, la connexion produira du bruit.

A l'appareil source Au préamplificateur

Raccordement de l'alimentation

Avant de brancher le cordon d'alimentation secteur du préamplificateur sur une prise murale :

- Le préamplificateur doit être éteint par l'interrupteur d'alimentation.

Branchez le cordon d'alimentation secteur fourni sur la prise AC IN de cet appareil.

Branchement sur la prise d'alimentation secteur

(Modèle européen seulement)

Branchez le cordon d'alimentation secteur fourni sur une prise murale.

(Modèle pour les Etats-Unis/Canada seulement) Le cordon d'alimentation secteur fourni est pourvu d'une fiche à 3 broches dont une de terre. Si vous utilisez une prise à 3 broches, vous pourrez brancher directement la fiche dans la prise, sinon si la prise n'a que 2 broches vous devrez utiliser l'adaptateur de fiche d'alimentation secteur fourni ou un adaptateur de fiche en vente dans le commerce.

Prise à 3 broches dont une de terre

Prise polarisée à 2 broches

- Si vous utilisez une prise à conducteur de terre (les orifices sont de différentes tailles) Utilisez l'adaptateur de fiche d'alimentation secteur fourni.

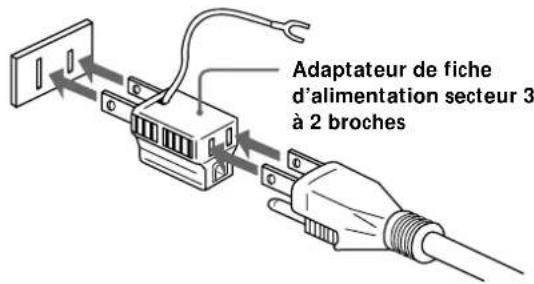

Adaptateur de fiche d'alimentation secteur 3 à 2 broches

En cas de bruit (bourdonnement)

Du bruit peut être causé par une différence de potentiel électrique dans le circuit de terre*. Dans ce cas, utilisez l'adaptateur de fiche d'alimentation secteur fourni et veillez à ne pas brancher le conducteur de terre.

* Bien que la terre des prises d'alimentation domestiques soit normalement sûre, une légère différence de potentiel électrique peut se produire sur certaines prises. Dans ce cas, l'utilisation du cordon et de la fiche à 3 broches peut réduire la qualité du signal audio et produire un bourdonnement.

Remarque

Il est conseillé de brancher directement l'appareil sur une prise murale. Si vous utilisez un prise multifiches ou un cordon rallonge, assurez-vous qu'il peut supporter un courant élevé (au moins 10 A) ou utilisez-en un conçu pour l'équipement bureautique.

Nomenclature et opérations élémentaires

Ce chapitre décrit l'emplacement et les fonctions des touches et commandes situées en façade et les diverses prises à l'arrière de l'appareil. Il décrit aussi les opérations élémentaires.

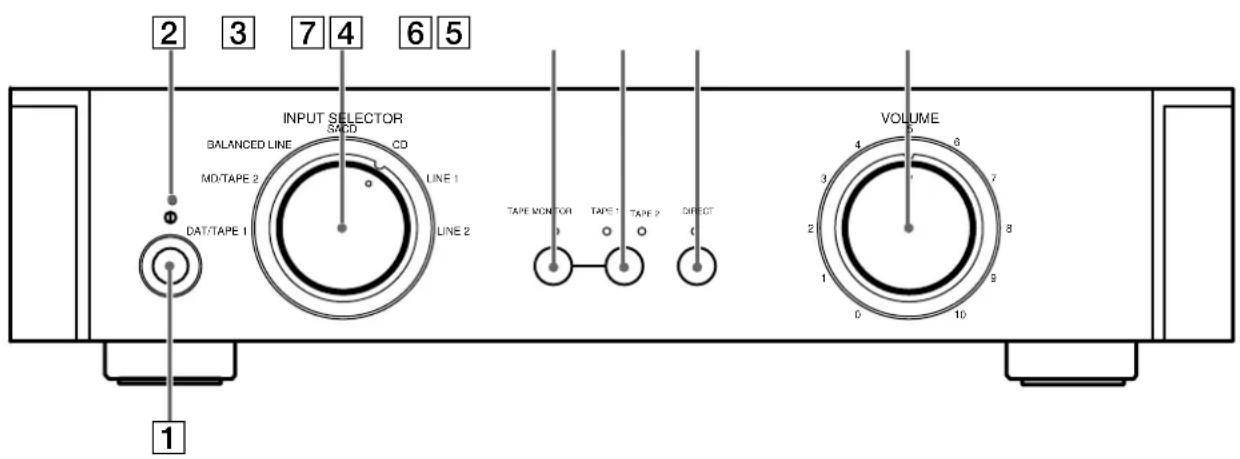

Description des éléments du panneau avant

1 Interrupteur d'alimentation ①

Met le préamplificateur sous ou hors service.

- Avant de mettre le préamplificateur en service, assurez-vous que la commande VOLUME est sur la position extrême gauche pour éviter d'endommager les haut-parleurs.

2 Témoin d'alimentation

S'allume en rouge pendant 12 secondes lorsque le préamplificateur est en service puis il devient vert.

3 Commande INPUT SELECTOR

Sert à sélectionner l'appareil que vous voulez utiliser.

Pour sélectionner	Tournez pour allumer le témoin
Platine DAT, platine à cassette 1	DAT/TAPE 1
Platine MD	MD/TAPE 2
BALANCED LINE	BALANCED LINE
Lecteur SACD	SACD
Lecteur CD	CD
LINE 1	LINE 1
LINE 2	LINE 2

Après avoir sélectionné l'appareil, mettez-le en service et écoutez la source de programme.

2 3 7 4 6 5 INPUT SELECTOR SACD BALANCED LINE CD MD/TAPE 2 LINE 1 DAT/TAPE 1 LINE 2 TAPE MONITOR TAPE TAPE DIRECT 0 0 0 VOLUME 0 6 7 8 1 9 0 10 1

4 Touche TAPE MONITOR

Sert à mettre le contrôle du son en ou hors service. Le témoin s'allume lorsque la fonction est en service et s'éteint lorsqu'elle est hors service.

5 Sélecteur d'entrée TAPE MONITOR

Lorsque la touche TAPE MONITOR (4) a été activée, sert à sélectionner l'entrée TAPE 1 ou TAPE 2. Le témoin s'allume pour indiquer l'entrée sélectionnée.

6 Touche d'entrée DIRECT

Sert à sélectionner l'entrée raccordée aux prises d'entrée DIRECT. Le témoin s'allume et l'appareil source raccordé aux prises d'entrée DIRECT a priorité sur l'appareil source sélectionné avec la commande INPUT SELECTOR (3).

Pour revenir à l'entrée sélectionnée avec la commande INPUT SLECTOR, appuyez une nouvelle fois sur la touche DIRECT.

7 Commande VOLUME

Sert à régler le volume après la mise en service de l'appareil sélectionné.

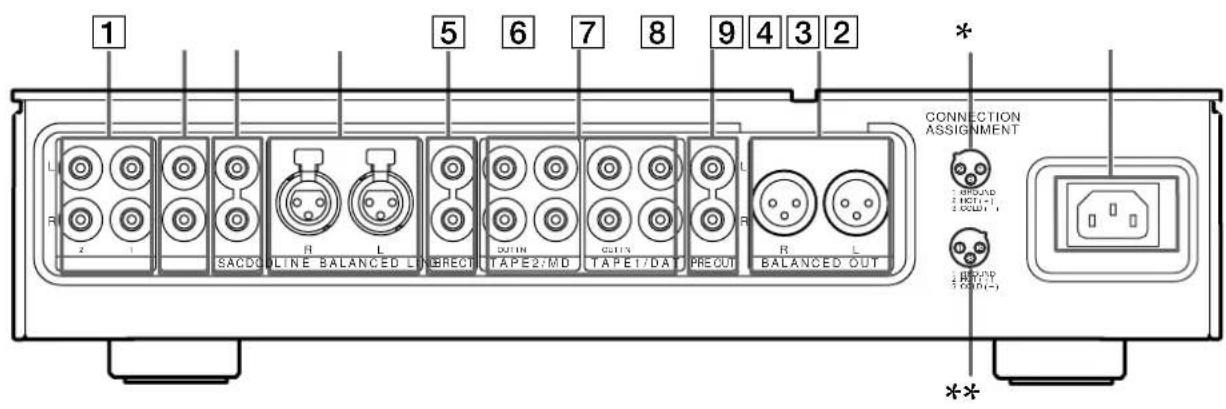

Description des éléments du panneau arrière

1 5 6 7 8 9 4 3 2 L R z 1 SACDG LINE BALANCED LINERECT DUTIN TAPE2:MD OUTIN TAPE1:DAY PRECUT R BALANCED OUT * CONNECTION ASSIGNMENT ● GROUP ● DUCT(-) ● OCD(-) ● GND ● RENT ● COLD(-) **

1 Prises d'entrée LINE 1/2

Elles doivent être reliées aux prises de sortie audio analogique de vos appareils audio (voir page 7).

2 Prises d'entrée CD

Elles doivent être reliées aux prises de sortie audio de votre lecteur CD (voir page 7).

3 Prises d'entrée SACD

Elles doivent être reliées aux prises de sortie audio de votre lecteur SACD (voir page 7).

4 Prises d'entrée BALANCED LINE

Elles doivent être reliées aux prises BALANCED OUT d'un appareil audio pourvu d'une sortie symétrique (type XLR) (voir page 7).

5 Prises d'entrée DIRECT

Elles doivent être reliées aux prises de sortie audio analogique de vos appareils audio. Lorsqu'un appareil est relié à ces prises, sélectionnez-le en appuyant sur la touche DIRECT. Le témoin s'allumera sur le panneau avant.

Lorsque la touche DIRECT est activée, l'appareil raccordé à ces prises a priorité sur l'appareil sélectionné par la commande INPUT SELECTOR.

6 Prises d'entrée/sortie TAPE 2/MD, TAPE 1/DAT IN/OUT

Elles doivent être reliées aux prises de sortie et d'entrée de votre platine DAT, platine MD et platine à cassette (etc.) (page 7).

7 Prises PRE OUT

Elles doivent être reliées à l'amplificateur (ou aux amplificateurs) de puissance (voir page 5).

Elles doivent reliées à l'amplificateur (ou aux amplificateurs) de puissance à l'aide de cordons symétriques (voir page 6).

* : Indique la polarité des broches des prises BALANCED LINE.
** : Indique la polarité des broches des prises BALANCED OUT.

9 Prise AC IN

Elle doit être reliée à une prise murale par le cordon d'alimentation fourni pour alimenter l'appareil (voir page 8). Branchez le cordon d'abord sur la prise AC IN puis sur la prise murale.

Autres opérations

Ce chapitre explique comment enregistrer sur une platine DAT, une platine MD ou une platine à cassette, (etc.) le signal fourni par l'appareil raccordé au préamplificateur.

Enregistrement

Le préamplificateur facilite l'enregistrement vers et depuis les appareils qui lui sont raccordés. Vous n'avez pas besoin de relier les appareils de lecture et d'enregistrement entre eux : il suffit de sélectionner la source sur le préamplificateur pour faire des enregistrements et des montages comme vous le feriez si vous utilisiez les commandes de chaque appareil.

Avant de commencer, assurez-vous que tous les appareils sont raccordés correctement.

Enregistrement sur une cassette audio ou un minidisque

Vous pouvez enregistrer sur une cassette ou un minidisque depuis le préamplificateur. Reportez-vous au mode d'emploi de la platine à cassette ou de la platine MD pour les détails.

1 Tournez INPUT SELECTOR pour sélectionner l'appareil à enregistrer.
Par exemple, sélectionnez CD.
2 Préparez l'appareil pour la lecture.
Par exemple, insérez un CD dans le lecteur CD.
3 Insérez une cassette ou un MD vierge dans l'enregistreur et ajustez le niveau d'enregistrement, si nécessaire.
4 Commencez l'enregistrement sur l'enregistreur et la lecture sur le lecteur.

Vous pouvez écouter l'enregistrement (contrôle du son)

Si vous utilisez une platine à cassette à 3 têtes, vous pourrez contrôler le signal enregistré. Par exemple, si la platine à cassette raccordée aux prises d'entrée DAT/TAPE 1 sert pour l'enregistrement, appuyez sur TAPE MONITOR pour mettre la fonction de contrôle en service (le témoin s'allume) puis sur TAPE 1/TAPE 2 jusqu'à ce que le témoin au-dessus de TAPE 1 s'allume.

Remarques

• Vous ne pouvez pas enregistrer un signal audionumérique sur un appareil raccordé aux prises analogiques TAPE 1/DAT OUT ou TAPE 2/MD OUT. Pour enregistrer un signal audionumérique, raccordez la sortie numérique de l'appareil source directement à l'entrée numérique de l'enregistreur.
• Les réglages du son n'affectent pas le signal transmis aux prises TAPE 1/DAT OUT ou TAPE 2/MD OUT.

Informations complémentaires

Guide de dépannage

Si vous rencontrez un des problèmes suivants lorsque vous utilisez le préamplificateur, reportez-vous à ce guide pour essayer de le résoudre. Si vous n'y parvenez pas, consultez votre revendeur Sony.

Pas de son ou son extrêmement faible.

→ Vérifiez si tous les appareils sont raccordés correctement.
→ Vérifiez si vous avez sélectionné le bon appareil sur le préamplificateur.

Les sons des voies gauche et droite sont déséquilibrés ou inversés.

→ Vérifiez si tous les appareils sont raccordés correctement.

Bourdonnement ou parasites importants.

→ Vérifiez si tous les appareils sont raccordés correctement.
Assurez-vous que les cordons de liaison ne sont pas à proximité d'un transformateur ou d'un moteur et qu'ils se trouvent à au moins 3 mètres (10 pieds) d'un téléviseur ou d'une lampe fluorescente.
→ Eloignez le téléviseur des appareils audio.
Les fiches et les prises sont sales. Essuyez-les avec un chiffon légèrement imprégné d'alcool.

Enregistrement impossible

→ Vérifiez si tous les appareils sont raccordés correctement.
→ Sélectionnez l'appareil source en tournant la commande INPUT SELECTOR.

Spécifications

Section Audio

Distorsion harmonique

Inférieure à 0,005%

(à 2 V, DHT)

Réponse en fréquence

5 Hz \~ 300 kHz

(0 dB à -1 dB)

Rapport signal sur bruit

Supérieur à 115 dB

(Entrée court-

circuitée, A-Fil)

Entrées
Sensibilité Impédance d'entrée

LINE 1 250 mV 20 kΩ

LINE 2 250 mV 20 kΩ

CD 250 mV 20 kΩ

SACD 250 mV 20 kΩ

BALANCED 250 mV 40 kΩ

LINE

DAT/TAPE 1 250 mV 20 kΩ

MD/TAPE 2 250 mV 20 kΩ

Sorties

Tension Impédance de sortie

PRE OUT 2 V 47 Ω

BALANCED 2 V 220 Ω

OUT

Généralités

Alimentation

Modèle pour l'Europe

230 V CA, 50/60 Hz

Modèle pour les Etats-

Unis et le Canada

120 V CA, 60 Hz

Consommation

18 W

Dimensions 430 x 108 x 445 mm

(17 · 4 ^1 /4 · 17 ^1 /2 po.)

saillies et

commandes

comprises

Poids (Env.) 21,5 kg (47 li. 6 on.)

Accessoires fournis

Voir page 4.

La conception et les spécifications

peuvent être modifiées sans préavis.
