IC-E92D - Radio amateur ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur VHF/UHF portable
Caractéristiques techniques principales	VHF/UHF, 144 MHz à 148 MHz (VHF) et 430 MHz à 450 MHz (UHF)
Alimentation électrique	Batterie lithium-ion rechargeable, 7.4V
Dimensions approximatives	58 mm x 130 mm x 36 mm
Poids	Environ 300 g avec batterie
Compatibilités	Compatible avec les systèmes D-STAR et les réseaux numériques
Type de batterie	Batterie lithium-ion BP-265
Tension	7.4V
Puissance	5W (VHF), 5W (UHF)
Fonctions principales	Fonction D-STAR, GPS intégré, écran couleur, fonction de répétition
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente ICOM
Sécurité	Utiliser uniquement avec les accessoires recommandés par le fabricant
Informations générales utiles	Vérifier la réglementation locale sur l'utilisation des émetteurs-récepteurs

FOIRE AUX QUESTIONS - IC-E92D ICOM

Comment réinitialiser mon ICOM IC-E92D ?

Pour réinitialiser votre ICOM IC-E92D, éteignez l'appareil, puis maintenez enfoncé le bouton 'VFO/MR' tout en allumant l'appareil. Cela restaurera les paramètres d'usine.

Pourquoi mon ICOM IC-E92D ne capte-t-il pas les signaux ?

Vérifiez si l'antenne est correctement connectée. Assurez-vous également que l'appareil est sur la bonne bande de fréquence et que le volume est réglé correctement.

Comment puis-je charger la batterie de mon ICOM IC-E92D ?

Utilisez le chargeur fourni avec votre appareil. Placez la batterie dans le chargeur et branchez-le à une prise secteur. La LED s'allumera en rouge pendant la charge et passera au vert lorsque la batterie est complètement chargée.

Comment programmer des canaux sur mon ICOM IC-E92D ?

Pour programmer des canaux, sélectionnez la fréquence souhaitée, puis appuyez sur le bouton 'MR' pour accéder au mode mémoire. Choisissez un emplacement de mémoire et appuyez sur 'MW' pour enregistrer la fréquence.

Que faire si l'écran de mon ICOM IC-E92D est noir ?

Vérifiez si l'appareil est allumé. Si l'écran reste noir, essayez de réinitialiser l'appareil ou de remplacer la batterie si elle est déchargée.

Mon ICOM IC-E92D émet un bip constant, que dois-je faire ?

Un bip constant peut indiquer que l'appareil est en mode d'alerte. Vérifiez les paramètres de votre appareil pour désactiver les alertes ou les notifications.

Comment mettre à jour le firmware de mon ICOM IC-E92D ?

Rendez-vous sur le site officiel d'ICOM et téléchargez le dernier firmware pour votre modèle. Suivez les instructions fournies pour mettre à jour le firmware via un câble USB.

Est-ce que l'ICOM IC-E92D est étanche ?

Oui, l'ICOM IC-E92D est conçu pour résister à l'eau avec une classification IPX7, ce qui signifie qu'il peut être immergé dans l'eau jusqu'à 1 mètre pendant 30 minutes.

Comment régler la puissance d'émission sur mon ICOM IC-E92D ?

Pour régler la puissance d'émission, appuyez sur le bouton 'FUNC' puis sur le bouton 'PWR'. Vous pouvez choisir entre faible, moyen et élevé selon vos besoins.

Pourquoi mon ICOM IC-E92D ne se connecte-t-il pas à d'autres appareils ?

Assurez-vous que la fonction Bluetooth est activée et que l'appareil que vous essayez de connecter est également en mode de couplage. Vérifiez également la distance entre les appareils.

MODE D'EMPLOI IC-E92D ICOM

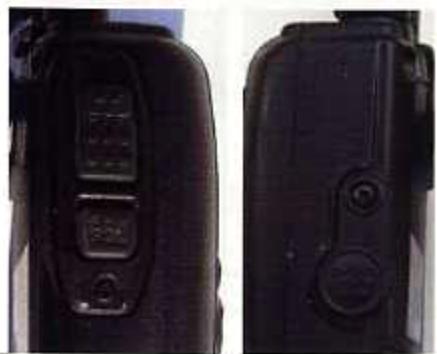

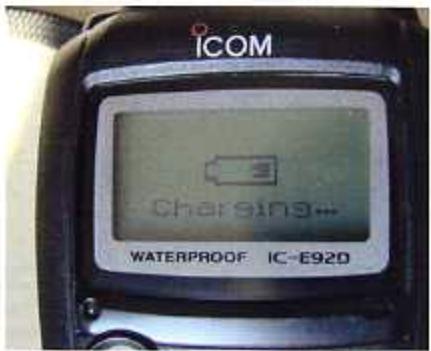

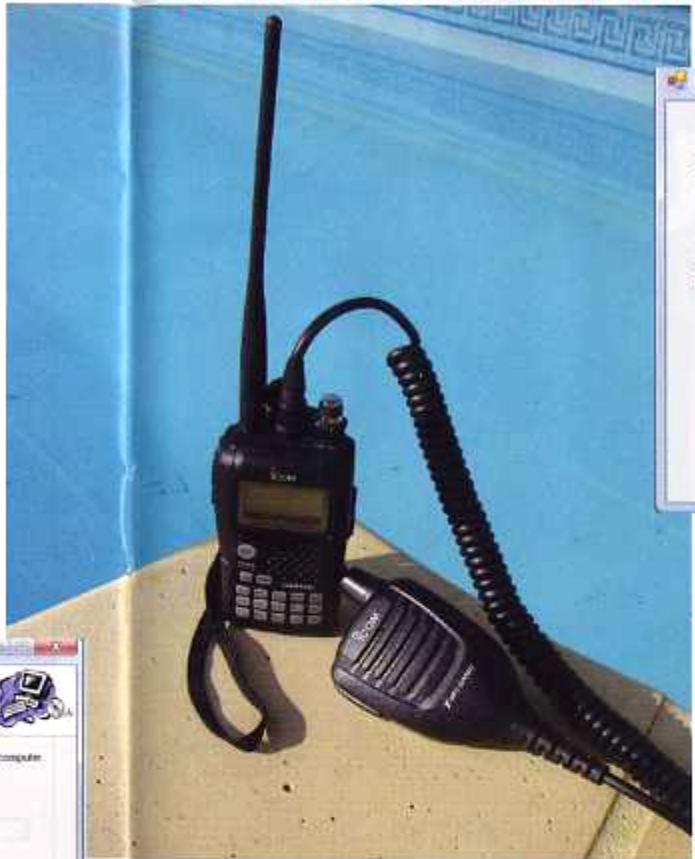

Plutôt élégant, ce portatif est livré d'origine avec son chargeur et une batterie (pas très grande) de 1620mAh sous 7.4 volts. À la première prise en main du poste, on sent immédiatement la robustesse de l'ensemble. On retrouve également cette sensation avec le microphone. Une des explications tient au fait que ces matériels sont à la norme IPX7 (garantie pour une immersion complète sous 1 mètre d'eau pendant 30 minutes). Ce poste ne possède que deux connecteurs étanches. D'une part, un connecteur sur le côté pour la recharge de la batterie et d'autre part, un connecteur implanté sur le dessus. Il permet l'adjonction d'un périphé

Dans la catégorie des portatifs radio-amateurs, il existe chez Icom un bi-bande VHF-UHF qui porte une curieuse référence : Ic-E92D. L'explication est pourtant simple. Si on décompose cette référence, on a Ic pour Icom, E pour rappeler que la version est Européenne. Quant à 92, c'est la référence propre à Icom et enfin le "D" indique que ce portatif peut émettre en mode numérique Dstar. Nous l'avons testé avec l'option micro GPS HM-175 GPS...

ICOM ic-eg2d

riche comme un micro DTMF, un micro GPS ou encore un connecteur vers un PC (OPC-1799).

Des boutons

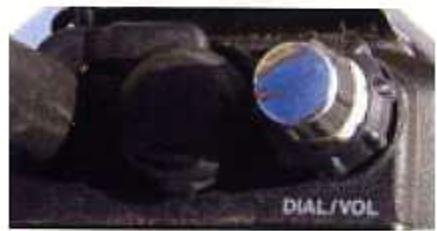

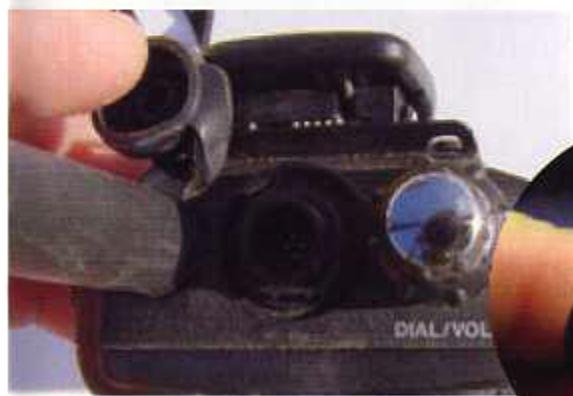

Un double vernier cranté se trouve intégré sur le dessus du poste. Le plus gros sert à régler le volume tandis que celui situé au-dessus permet de changer les fréquences ou de désir des caractères alphabétiques dans différentes options. Effectivement on remarque que la façade du poste contient une vingtaine de boutons multifonctions mais qui ne permettent pas de composer des messages comme sur un téléphone portable. Ce poste est de type bi-bande VHF-UHF. Ce qui ne l'empêche pas de pouvoir fonctionner qu'avec une seule bande.

En plus des bandes RA sur lequel ce portatif est opérationnel en émission-reception, l'IC-E92D peut également servir de récepteur large bande. Ainsi, il donne accès en AM à la bande allant de 0,495 à 29,995 MHz, ainsi qu'à celles de 118 à 137 MHz et de 222 à 329 MHz. En outre, il couvre en FM, la bande comprende entre 1,625 et 999.990 MHz. Enfin, en WFM, il couvre trois bandes. Il s'agit de celles allant de 76 à 108 MHz, de 175 à 221.995 MHz et de 470 à 770 MHz.

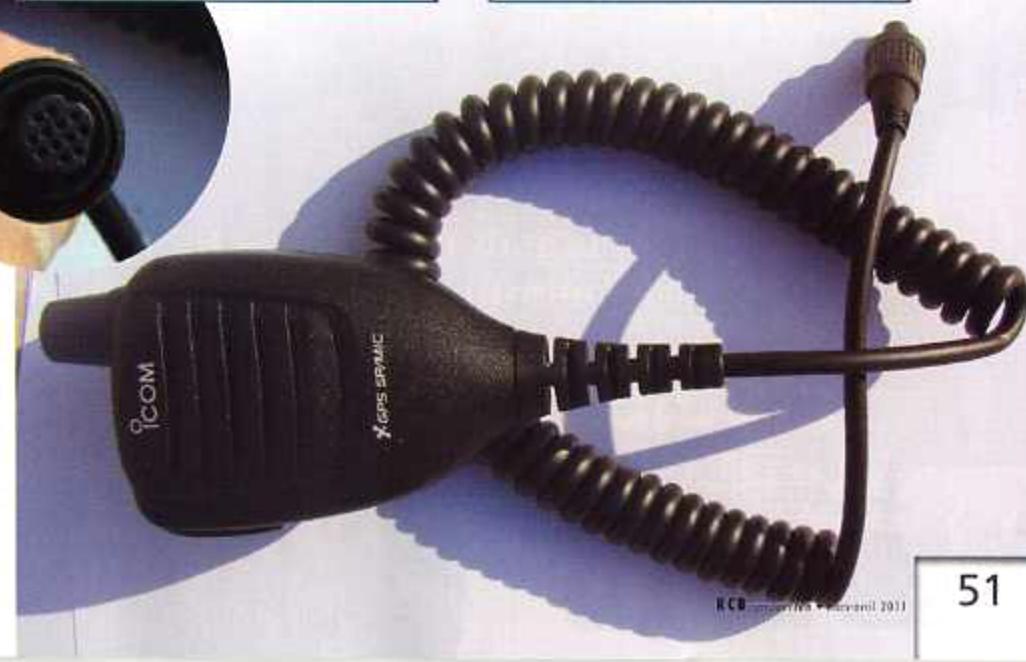

MICRO GPS optionnel

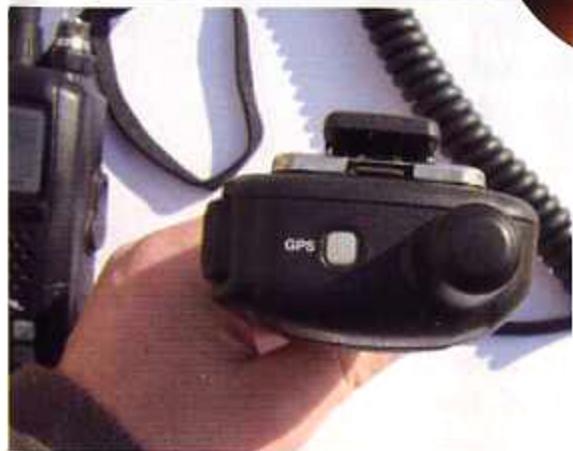

Le micro-GPS est disponible en option. Il s'agit d'un micro tout simple qui se remarque de par l'existence d'une excroissance sur le dessus. Elle

abrite l'antenne GPS. L'activation ou non du GPS se fait en appuyant sur un petit bouton situé juste à côté. Celui-ci va s'allumer en fixe pour dire que le GPS est activé. Il va cligner lorsqu'il aura acquis assez de satellites pour transmettre les données de localisation,

Premiers ESSAIS

À la mise en marche, ce qui surprend, c'est que le bouton marche/arrêt n'est pas le plus gros mais le plus petit! Cela a le mérite au moins de ne pas faire de fausses manipulations. Pour un peu, on le confondrait avec le bouton d'accès aux VFO! Chaque bouton possède en général deux fonctions: une principale et une secondaire. La touche "4" permet par exemple de taper soit le chiffre "4" pour rentrer une fréquence comme 144.440 Mhz. En fonction secondaire, elle cor

répond à "DUP", ce qui active ou non le décalage en fréquence, lorsque l'on trafique sur un relais. Dans la majorité des postes que j'ai pu tester, pour accéder à un sous-menu, il fallait d'abord appuyer sur une touche, style la touche "F", puis sur la touche du sous-menu que l'on pouvait programmer. Au bout de dix minutes de recherche, j'ai quand même pris la notice. Et bien là, surprise : Icom a adopté la devise "pourquoi faire compliqué lorsque l'on peut faire simple". Donc pour accéder à un sous-menu, il suffit de rester appuyé deux secondes sur la touche. Comme tout est bien indiqué au niveau des touches, il m'a été très facile après de programmer

mer le poste. J'ai d'abord testé l'accès aux deux VFO que l'on peut programmer indifféremment l'un par rapport à l'autre (VHF/VHF - VHF/UHF - VHF ou UHF seul).

En ce qui concerne la réception, l'auteur a programmé différentes fréquences hors bandes RA, comme la bande FM ou aviation et la aussi avec facilité. La réception est très satisfaisante. À l'intérieur du QRA, on pouvait entendre très clairement la bande aviation ou la bande FM (Émetteur est situé à plus de 30 Km). Tout cela avec l'antenne d'origine. Le changement des modes de démodulation s'effectue en pressant deux secondes sur la touche "Rec" dont le sous

Le menu est clairement indiqué "mode". À relever que ce transceiver est prévu pour écouter des fréquences dont les pas de syntonisation sont spécifiques comme le 6.25 ou le 8.33 Khz.

Analyseur de spectre

Après avoir opté pour un VFO, l'analyseur de spectre a été enclenché en maintenant appuyée durant une seconde la touche "Scope". Un seul balayage s'effectue alors de part et d'autre de la fréquence affichée. En restant appuyé sur cette touche "scope" pendant au moins deux secondes, c'est un balayage continu qui se produit. On voit donc, de part et d'autres d'une fré
