Type de produit	Thermostat climatique
Marque	Bosch
Modèle	TA 270
Alimentation	17...24 V DC via bus (ne pas brancher sur 230 V)
Dimensions (approx.)	120 x 80 x 30 mm
Poids (approx.)	200 g
Affichage	Écran LCD avec rétroéclairage
Programmation	Hebdomadaire, jusqu'à 3 cycles par jour
Circuits de chauffage	1 non mélangé + 1 mélangé (extensible jusqu'à 10 avec modules HMM et télécommandes TF20)
Fonctions principales	Régulation climatique, programmation horaire, chauffage rapide, mode économique, commande par pièce, protection antigel
Préparation d'eau chaude	Programmable avec priorité ou priorité partielle
Sonde extérieure	Incluse (NTC), câble max. 30 m
Communication	Bus CAN (bornes 1, 2, 4, 6) avec blindage
Température de fonctionnement	-20 °C à +50 °C (estimation)
Indice de protection	IP20 (estimation)
Entretien et nettoyage	Nettoyage avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Sécurité	Protection antigel, blocage pompe après 24 h, déconnexion automatique des circuits en été
Pièces détachées et réparabilité	Modules BM1/BM2, télécommandes TF20, sonde RF1, modules HSM/HMM ; réparation par installateur agréé
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - TA 270 BOSCH

Comment installer le thermostat Bosch TA 270 ?

L'installation doit être effectuée par un installateur agréé. Coupez l'alimentation 230 V de la chaudière avant le montage. Fixez le socle sur un mur intérieur, à l'abri des courants d'air. Branchez les câbles du bus (bornes 1,2,4,6) et la sonde extérieure. Remontez le capot puis mettez sous tension.

Comment programmer les horaires de chauffage ?

Tournez le bouton de réglage sur la position 1111 (circuit non mélangé) ou ✉ (circuit mélangé). Utilisez les touches + et - pour sélectionner le jour, puis réglez les heures de Service chauffage et Service économique. Vous pouvez définir jusqu'à 3 cycles par jour.

Comment régler la température économique ?

Ouvrez le capot et tournez le bouton de réglage ℃ (m) sur la valeur souhaitée. Cette température sera utilisée en mode Service économique (nuit ou absence). Vous pouvez également la régler via le niveau spécialiste pour une valeur précise.

Que faire en cas de panne de courant ?

Le TA 270 dispose d'une autonomie d'environ 8 heures après une journée de fonctionnement. Si la panne dépasse cette durée, l'heure doit être réajustée. Tous les autres réglages restent mémorisés. Pour remettre l'heure, placez le bouton sur ◎ et réglez avec les touches + et -.

Comment utiliser le mode vacances ?

Tournez le bouton sur ◎, appuyez sur la touche ▶ jusqu'à afficher JOURS VACANCE +/-. Entrez le nombre de jours (max 99). Choisissez ensuite le mode de service après les vacances (automatique ou continu). Le thermostat maintient la température économique pendant votre absence.

Comment raccorder une télécommande TF20 ?

La télécommande TF20 se raccorde sur le bus CAN (bornes 1,2,4,6). Chaque TF20 doit être codée avec un numéro de circuit (0 pour non mélangé, 1 pour mélangé, etc.). Le module correspondant (HSM ou HMM) doit avoir le même code. Toutes les commandes pour ce circuit se font alors sur la TF20.

Comment effectuer la maintenance du thermostat ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez régulièrement le bon fonctionnement des sondes et des modules. Faites appel à un installateur agréé pour toute intervention interne.

Comment ajuster la courbe de chauffe ?

Placez le bouton sur P et appuyez sur ▶ jusqu'à afficher PIED COURBE +/- ou CIR.MEL.PIED +/-. Réglez la température de départ pour une température extérieure de 20°C (pied) et -15°C (point final). Une courbe adaptée assure un confort optimal.

Que signifie le message d'erreur 'ERREUR CAN' ?

Les erreurs CAN (1, 2 ou 3) indiquent un problème de communication sur le bus : câbles inversés, court-circuit ou interruption. Vérifiez le câblage (bornes 2 et 6) et l'alimentation des modules. Pour l'erreur CAN 3, combinez les vérifications des erreurs 1 et 2.

Comment activer le chauffage rapide ?

Placez le bouton sur P, appuyez longuement sur ▶ pour entrer dans le niveau spécialiste. Sélectionnez CHAU.RAP.OFF +/- (non mélangé) ou C.RAP.C.M.OFF +/- (mélangé) et choisissez CHAU.RAP.ON. Vous pouvez aussi régler l'augmentation et la durée de cette fonction.

MODE D'EMPLOI TA 270 BOSCH

Un fonctionnement impeccable ne peut être garanti que lorsque les prescriptions sont strictement observées. Sous réserve de modifications.

Nous vous prions de bien vouloir lire attentivement ces prescriptions, de les remettre à l'utilisateur et de lui conseiller de les conserver soigneusement.

L'INSTALLATION, LA MISE EN SERVICE, L'ENTRETIEN ET LE SERVICE APRÈS-VENTE DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR AGRÉÉ.

SOMMAIRE

page

RÉSUMÉ

CONSIGNES DE SÉCURITÉ

3

INDICATIONS DE SÉCURITÉ

DONNÉES SUR LE TA 270

pièces fournies

préparation d'eau chaude avec boiler

fonctionnement en cascade

INSTALLATION

9

INSTALLATION

Montage

Montage du module de bus BM 1

Montage du TA 270

Montage de la sonde extérieure

Montage des accessoires

Branchement électrique

UTILISATION

Mise en service

Codage des composants reliés au bus

Codage en cas de raccordement d'un TF 20 avec attribution circuit de chauffage non mélangé 0

Codage en cas de raccordement d'une ou de plusieurs télécommandes TF 20 avec attribution de 1 ou plusieurs circuit(s) de chauffage mélangé(s) 1...10

Indications générales d'utilisation

Réglage de la température de chauffage

Réglage de la température économique

16 changement du mode de service

16 mode de service automatique (régulation de base)

16 chauffage en continu

17 programmation

17 indications générales

18 sélectionner la langue

18 réglage du jour de la semaine, de l'heure et du programme vacances

19 réglage du programme de chauffage pour le circuit de chauffage non mélangé (0)

21 réglage du programme de chauffage pour le circuit de chauffage mélangé (1)

21 programmation eau chaude

25 affichage des valeurs réglées

27 introduire le programme horaire pour la pompe de circulation

27 mettre en/hors fonctionnement du chauffage rapide

28 sélectionner la commande par pièce

29 déterminer la courbe de chauffe

30 déterminer la température extérieure à partir de laquelle le chauffage se met hors fonctionnement

31 le niveau spécialiste

35 effacement

36 remarques supplémentaires

36 TA 270 avec sonde de temp. à distance RF 1

37 télérupteur branché sur le TA 270

37 messages du TA 270

37 fonction cascade

38 CONSEILS GÉNÉRAUX

39 DÉPANNAGE

43 VUE GLOBALE

50 NOTICES IMPORTANTES

50 SERVICE APRÈS-VENTE

50 GARANTIE

52 ADRESSES UTILES

CONSIGNES DE SÉCURITÉ

INDICATIONS DE SÉCURITÉ

Généralités

▶ Respecter ces instructions afin d'assurer un fonctionnement impeccable. L'installation et la mise en service du TA 270 ne doivent être effectuées que par un installateur agréé. Les appareils raccordés doivent être montés et mis en service suivant les instructions.

Utilisation

N'utiliser le TA 270 qu'avec les chaudières indiquées ci-dessus. Respecter le schéma des connexions électriques.

Branchement

▶ Ne brancher en aucun cas le TA 270 sur le réseau 230 V. - Avant d'effectuer le montage du TA 270 et du module de bus: interrompre l'alimentation en courant (230 V/AC) de la chaudière et de tous les autres composants reliés au bus. ▶ Ne pas installer le TA 270 dans des locaux humides.

1. DONNÉES SUR LE TA 270 1. INDICATIONS CONCERNANT LE TA 270

1.1 Composants

• régulation climatique TA 270 - notice succincte d'utilisation - module de bus CAN BM 1 - sonde extérieure avec matériel de fixation

1.2 Données techniques

Meetwaarden buitentemperatuurvoelerValeurs de mesure sonde de température extérieure
°C	ΩAF	°C	ΩAF
-20 2392	4 984
-16 2088	8 842
-12 1811	12 720
-8 1562	16 616
-4 1342	20 528
0	1149	24	454

Fig. 2

1.3 Accessoires

Digitale schakelklok	Drie schakelpunten per dag van de week	Horloge digitale programmable	3 points de commutation pour chaque jour de la semaine
Kamertemperatuur-voeler	Inschakelbaar	Sonde de température ambiante	Peut être branchée
Warm water	Tijdprogramma of tijd/temperatuurprofiel	Eau chaude	Programme temporaire ou profil heure/température
Mengcircuit	Eén mengcircuit aanstuurbaar via verwarmingsmengmodule (HMM), overige met TF 20 via bijbehorende verwarmings-mengmodule (HMM)	Circuit mélangeur	Un circuit de mélange peut être commandé par le module mélangeur de chauffage (HMM), d'autres au moyen de la télé-commande TF 20 avec un HMM correspondant
Cascadeschakeling	Maximaal drie ketels met BM 2 per overig ketel	Montage en cascade	Au maximum 3 chaudières avec un module de bus BM 2 pour chaque chaudière supplémentaire
Circulatiepomp	Tijdprogramma (met verwarmingsschakelmodule HSM)	Pompe de circulation	Programme temporaire (avec module de commande du chauffage HSM)
Woonoppervlak	Naar keuze	Surfaces habitables	Au choix
Vloerverwarming, kimaatvloer	Geschikt	Chauffage au sol, sols climatiques	Approprié

robinet d'arrêt

pompe

vanne à 3 voies mélangeuse 1/2", 230 V/AC

VF sonde de départ (option **)

TB limiteur de température

KP circulateur de la chaudière

EF bouteille

bouteille

casse-pression

SP circulateur sanitaire

(0), (1) codage circuits

vanne à 3 voies mélangeuse 1/2", 230 V/AC

temps d'ouverture minimal (gauche-droit) 2 minutes

purgeur

sonde

extérieure

** livrable par Junkers

1.5 Exemples d'installation (fig. 3)

Le TA 270 peut commander un circuit de chauffage non mélangé 0 par l'intermédiaire d'un module de commande du chauffage HSM et un circuit de chauffage mélangé 1 par l'intermédiaire d'un module mélangeur de chauffage HMM.

En option, ces circuits de chauffage peuvent être commandés chacun par une télécommande TF 20.

Tout autre circuit de chauffage mélangé 2...10 supplémentaire nécessite chacun une télécommande TF 20 et un module mélangeur de chauffage HMM (au maximum 9, voir fig. 3).

En conséquence, il est possible de monter dans des installations munies d'un TA 270 maximum 11 télécommandes TF 20, maximum 10 modules mélangeurs de chauffage HMM et un module de commande du chauffage HSM.

▶ Effectuer le codage des composants reliés au bus (TA 270, TF 20, HSM et HMM) conformément à l'attribution du circuit de chauffage paragraphe 3.1).

Les valeurs valables pour le circuit de chauffage en question ne sont affichées que sur la télécommande TF 20.

Le TA 270 indique les valeurs des circuits de chauffage 0 et 1, tant qu'il n'y a pas de télécommande TF 20 qui accède à l'un des deux circuits de chauffage affichage:

ELECOMMANDE). T

Le TA 270 règle toujours la préparation d'eau chaude, la pompe de circulation ZP, la pompe de la chaudière murale KP et la température de départ de la chaudière en fonction de la plus grande demande de chauffe de tous s circuits de chauffage. le

Voir schéma simplifié d'une installation sur la fig. 3 (représentation correspondant au montage et autres possibilités se trouvent dans les documents d'installation).

TA 270 avec une télécommande TF 20 pour le circuit de chauffage non mélangé:

Toutes les données relatives au circuit de chauffage non mélangé ne sont affichées et modifiées que sur la télécommande TF 20.

Pour les réglages à effectuer sur le bouton de réglage (n) du TA 270, il en résulte les modifications suivantes:

- Position: 111 - TELECOMMANDE est affiché.

- Position i:

- Aucune donnée relative au circuit de chauffage non mélangé n'est affichée.

- Position P:

- Il n'y a pas de réglages possibles relatifs au circuit de chauffage non mélangé (circuit des radiateurs). En font partie entre autres RAPIDE, MOD. PIECE, PIED COURBE, FIN COURBE.

- Le réglage sur CHAUFF.OFF A n'est valable que pour le circuit de chauffage attribué au TA 270.

Au niveau des mises au point, les réglages pour AUGMENTATION, DUREE et PENETRATION sont absents.

TA 270 avec une télécommande TF 20 pour le circuit de chauffage mélangé:

Toutes les données relatives au circuit de chauffage mélangé ne sont affichées et modifiées que sur la télécommande TF 20. Pour les réglages à effectuer sur le bouton de réglage (n) du TA 270, il en résulte les modifications suivantes:

Position:

- TELECOMMANDE est affiché.

Position i:

- Aucune donnée relative au circuit mélangeur n'est affichée.

Position P:

- Il n'y a pas de réglages possibles relatifs au circuit mélangeur.

En font partie entre autres CIR.MEL.RAPIDE, CIR.MEL.MODE PIECE, CIR.MEL.PIED, CIR.MEL.FIN.

- Le réglage sur CHAUFF.OFF A n'est valable que pour le circuit de chauffage attribué au TA 270.

Au niveau des mises au point, les réglages pour CIR.MEL. AUGMENTATION, CIR.MEL DUREE, CIR.MEL. PENETRATION et CIR.MEL.TEMP.MAX. sont absents.

1.5.1 Préparation d'eau chaude avec boiler

Régler le sélecteur de température du boiler sur la chaudière à la plus haute température souhaitée pour le boiler.

En cas de raccordement hydraulique d'un boiler avant un échangeur hydraulique ou un distributeur:

Raccorder une sonde de température du boiler à la chaudière.

Raccorder une vanne de commutation ou une pompe du boiler à la chaudière.

Dans un montage en cascade: sur la chaudière n° 1, raccorder avec le module de bus BM 1.

En cas de raccordement hydraulique d'un boiler après échangeur hydraulique ou un distributeur:

Brancher la sonde de température du boiler et la pompe du boiler sur le module de commande du chauffage HSM.

La chaudière ou la chaudière n° 1 (dans un montage en cascade) avec module de bus BM 1 doit être une chaudière simple, c'est-à-dire dépourvue de boiler.

En cas de raccordement du boiler sur le module de commande du chauffage HSM:

Régler le bouton de réglage de la température de départ de la chaudière au moins à la température souhaitée du boiler.

Service été avec préparation d'eau chaude: arrêter le chauffage sur le TA 270 en mettant le bouton de réglage (k) sur et en maintenant la touche (g) appuyée.

1.5.2 Fonctionnement en cascade (fig. 4)

Lorsque, au bout de 5 minutes, la température de départ exigée est encore à 3 K en dessous de la valeur souhaitée, la chaudière n° 2 est mise en service (le cas échéant, au bout de 10 minutes, la chaudière n° 3).

Afin que les appareils soient sollicités de manière égale, c'est à minuit que l'ordre de mise en route s'inverse.

Conditions pour montage en cascade :

• 3 chaudières au maximum équipées du Heatronic • BM 1 dans la chaudière n° 1 - BM 2 avec résistance de codage "BM2/2" dans la chaudière n° 2 - (le cas échéant) BM 2 avec résistance de codage "BM2/3" dans la chaudière n° 3 - Module de commande du chauffage HSM avec codage "1" pour raccordement d'une sonde commune de température de départ (VF).

Sur toutes les chaudières, régler sur la même valeur la température maximale nécessaire pour l'eau de départ et l'eau chaude sanitaire.

Cascade avec chaudières murales : voir fig. 4.

sonde de température extérieure

BM1 busmodule module de bus

KP circulatiepomp ketel circulateur de la chaudière

MAG membraanexpansievat vase d'expansion à membrane

PS passtuk pièce d'adaptation

2.1 Montage

Danger : d'électrocution !

- Avant d'effectuer le branchement électrique, interrompre l'alimentation en courant de la chaudière et de tous les autres composants reliés au bus.

2.1.1 Montage du module de bus BM 1

2.1.1 Montage du module de bus BM 1

Le module de bus BM 1 a déjà été préparé pour être emboîté facilement lors du montage.

Chaudières murales avec Heatronic

▶ Enlever le panneau. (fig. 5) ▶ Enlever le couvercle. (fig. 6) ▶ Retirer le cache. (fig. 7) Monter le module de bus BM 1 dans les glissières de guidage et continuer à pousser vers le haut jusqu'à ce qu'il s'encliquette, monter le cache. (fig. 8) ▶ Brancher la fiche du module de BM 1 à l'endroit prévu à cet effet (ST 9 TA Module). (fig. 9) ▶ Brancher le TA 270 ou la connexion du bus. (fig. 10) ▶ Monter le couvercle (fig. 6) et le panneau (fig. 5).

2.1.2 Montage du TA 270

Lorsque le mode de commande par pièce est en service: la qualité de réglage du TA 270 dépend du choix de l'endroit de montage. Emplacement recommandé pour le TA 270: fig. 11.

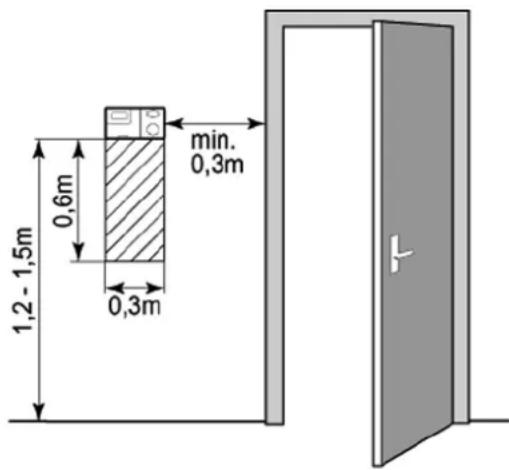

Conditions requises pour l'emplacement du thermostat:

• L'endroit de montage (= pièce de commande) doit être approprié à la régulation du circuit de chauffage. (voir paragraphe 1.5)
• (si possible) un mur intérieur sans courant d'air ni flux thermique (même par l'arrière, p. ex. par des tuyaux vides, des murs creux, etc.).
• Suffisamment de place au-dessus et au-dessous du TA 270 pour que l'air ambiant puisse circuler librement à travers les orifices d'aération (laisser libre les parties hachurées sur la fig. 11).

Fig. 11 4192-03.1/G

En cas de vannes thermostatiques dans la pièce de commande:

▶ Ouvrir complètement les vannes thermostatiques. - Régler la puissance des radiateurs de la manière la plus juste à l'aide des raccords réglables. De ce fait, la pièce réglée est chauffée comme les autres pièces.

Au cas où il n'y aurait pas d'endroit de montage approprié:

Monter la sonde de température ambiante RF 1 (accessoire) dans la pièce qui demande les plus grands besoins thermiques, p. ex. chambre d'enfants ou salle de bains.

Il ne faut mettre en service qu'une seule sonde de température ambiante.

Au besoin, monter sur place un interrupteur qui déconnecte la sonde RF 1. À ce moment-là, seule la sonde intégrée dans le TA 270 sera opérationnelle.

Montage :

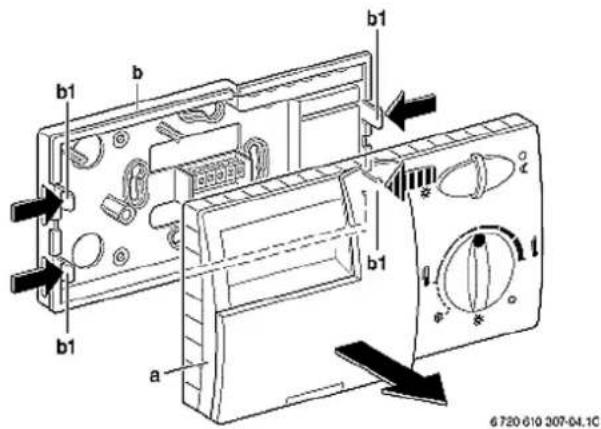

▶ Retirer la partie supérieure (a) (fig. 12).

Lors du montage du socle, les marques figurant sur les bornes doivent rester visibles (fig. 13) :

▶ Fixer le socle avec les quatre vis directement sur le mur (montage du socle : fig. 13).

▶ Effectuer le branchement électrique (voir paragraphe 2.2). ▶ Remonter la partie supérieure du thermostat (a).

Fig. 12

Fig. 14 H, Y = surfaces habitables à surveiller. Sonde foncée = endroit de montage recommandé. Sonde claire = endroit de montage mauvais.

- Montage à au moins 2 m au-dessus du sol.

2.1.3 Montage de la sonde extérieure (fig. 14)

La sonde de température extérieure AF fournie est conçue pour un montage en saillie sur un mur extérieur.

▶ Déterminer une position appropriée pour le montage de la sonde de température extérieure

côté nord-est/nord-ouest de la maison.

- Hauteur de montage la plus appropriée : milieu (vertical) de la hauteur chauffée par l'installation de chauffage (H 1/2 sur la fig. 14).

moins 2 m au-dessus du niveau du sol.

- Il ne doit y avoir aucune interférence provoquée par des fenêtres, portes, cheminées, soleil direct ou autres.

- Niches, balcons, loggias et saillies de toit ne sont pas des emplacements de montage.

- Position des pièces d'habitation principales : Lorsqu'elles sont toutes orientées dans la même direction :

Y monter également la sonde de température extérieure.

Lorsqu'elles sont orientées dans différentes directions :

Monter la sonde de température extérieure sur la façade la moins bien exposée du point de vue climatique.

Montage de la sonde de température extérieure sur la façade est :

▶ Veiller à ce que, dans les premières heures du jour, la sonde se trouve dans une zone d'ombre provoquée par exemple par une maison voisine ou par un balcon. Raison : le soleil du matin perturbe le réchauffement de la maison une fois que le programme "Service économique" est terminé.

Montage de la sonde extérieure AF (fig. 15) :

▶ Fixer le corps de la sonde (AF a ) sur le mur extérieur avec les deux vis (AF g ).

B busdeelnemer composants reliés au bus

2.1.4 Montage des accessoires

Monter les accessoires conformément aux règlements en vigueur et aux instructions de montage correspondantes fournies :

• Sonde de température externe RF 1
• Module de commande du chauffage HSM
• Module mélangeur de chauffage HMM
• Télécommande TF 20
• Module de bus BM 2
• Télérupteur (sur les lieux d'installation)
• Résistance CTN dans le boiler (s'il y en a un).

2.2 Branchement électrique

Pour le bus partant du TA 270 vers les autres composants reliés au bus (figure 16) :

Utiliser un fil de cuivre à 4 conducteurs à blindage en feuilles minces d'une section de 0,25 mm² minimum.

Les câbles se trouvent ainsi blindés contre des influences inductives extérieures comme par exemple câbles à courant fort, conducteurs aériens, postes de transformation, postes de radio ou de télévision, stations radio amateurs, micro-ondes, ou autres.

Tous les câbles de 24 V (courant de mesure) doivent être posés séparément des câbles de 230 V ou 400 V afin d'empêcher une influence inductive (distance minimale 100 mm). ▶ Longueurs maximales des câbles du bus :

• Entre les composants du bus les plus éloignés 150 m env.
• Longueur totale de tous les câbles du bus reliant les différents composants : 500 m environ. Économiser les longueurs de câbles en installant des boîtes de distribution.

Voorkom storingen:	Eviter des dérèglements:
► Maak geen kringverbinding van busdeelnemers.► Sluit altijd klem 1 aan op klem 1 etc.	► Ne pas établir de connexion en cercle entre les différents composants du bus.► En règle générale, brancher la borne 1 sur la borne 1, etc.
Verbinding van de busdeelnemers (fig. 16)Toewijzing van aders:1 = Voedingsspanning 17...24 V DC2 = Gegevenskanaal (BUS-High)4 = GND (aarde)6 = Gegevenskanaal (BUS-Low).	Connexion des composants reliés au bus (fig. 16)Aménagement des conducteurs:1 = Alimentation en courant électrique 17...24 V DC2 = Ligne des données (BUS-High)4 = GND (terre)6 = Ligne des données (BUS-Low).
► Leidinglengte en -doorsnede naar de buitentemperatuuropnemer:- Lengte max.20 m: 0,75 tot 1,5 mm 2 - Longueur inférieure à 20 m: 0,75 bis 1,5 mm 2 - Lengte max. 30 m: 1,0 tot 1,5 mm 2 - Longueur inférieure à 30 m: 1,0 bis 1,5 mm 2 - Lengte meer dan 30 m: 1,5 mm 2 - Longueur supérieure à 30 m: 1,5 mm 2	► Longueur et section du câble jusqu'à la sonde de température extérieure:- Lengte max.20 m: 0,75 tot 1,5 mm 2 - Longueur inférieure à 20 m: 0,75 bis 1,5 mm 2 - Lengte max. 30 m: 1,0 tot 1,5 mm 2 - Longueur inférieure à 30 m: 1,0 bis 1,5 mm 2 - Lengte meer dan 30 m: 1,5 mm 2 - Longueur supérieure à 30 m: 1,5 mm 2
Gaswandketels:► Sluit TA 270 bijvoorbeeld rechtstreeks aan op BM 1 (afb. 10).Indien aanwezig: S'il y en a une:► Sluit externe ruimtevoeler RF 1 (toebehoren) aan (fig. 17).	Chaudières murales:► Brancher le TA 270 p. ex. directement sur le module de bus BM 1 (fig. 10).► Brancher la sonde de température ambiante externe RF 1 (accessoire) (fig. 17 18).
Verleng indien nodig de leidingen van de RF 1:	Si besoin est, rallonger les câbles de la sonde RF 1:
► Verleng leidingen met een gedraaide tweaderige kabel (min. 2 x 0,75 mm 2 en max. 40 m).Indien aanwezig: S'il y en a un:► Sluit een afstandschakelaar (toebehoren, bouwzijdig) aan (fig. 18).	► Rallonger les câbles du RF 1 avec un câble à conducteurs bifilaires torsadés (au minimum 2 x 0,75 mm 2 et d'une longueur de 40 m max ).► Brancher le télé rupteur (accessoire ; sur les lieux d'installation) (fig. 18).
Functie van de afstandschakelaar:► Bij gesloten schakelcontact:Spaarfunctie aan de door de TA 270 geregelde verwarmingscircuits.Bij geopend schakelcontact:Op de TA 270 ingestelde modus wordt overgenomen.	Fonction du télé rupteur:► Lorsque le contact de commutation du télé rupteur est fermé: le chauffage se met en mode de service économique pour les circuits de chauffage réglés par le TA 270.► Lorsque le contact de commutation du télé rupteur est ouvert: le mode de service réglé sur le TA 270 est repris.
De afstandschakelaar moet een voor 5 V DC geschikt potentiaalvrij contact bevatten.	Le télé rupteur doit disposer d'un contact libre de potentiel approprié pour 5 V DC.

Fig. 17

Fig. 18

Fig. 19

3.1.1 Codage des composants reliés au bus

• Le TA 270 peut commander via le bus les modules suivants : commande du chauffage HSM, mélangeur de chauffage HMM. - En option, chaque circuit de chauffage peut être commandé par une télécommande TF 20. - Les modules commandent à leur tour les appareils externes tels que pompes, servomoteurs de vannes mélangeuses, sondes, etc. - Tous les composants reliés au bus - à l'exception du TA 270 - doivent être codés. Ceci permet à chaque composant de « connaître » sa fonction dans l'installation. - Le TA 270 est automatiquement réglé pour les circuits de chauffage suivants (tant qu'il n'y a pas de télécommande TF 20 de codée sur l'un de ces circuits de chauffage) :

• Circuit de chauffage non mélangé 0 (par l'intermédiaire du HSM),
• Circuit de chauffage mélangé 1 (par l'intermédiaire du HMM).

Dans ce cas standard, coder le HSM attribué au TA 270 sur "1", même si la pompe de circulation pour le circuit de chauffage 0 s'y trouve raccordée (paragraphe 1.5). ▶ Coder le module mélangeur de chauffage HMM attribué au TA 270 également sur "1" (paragraphe 1.5).

3.1.2 Codage en cas de raccordement d'une télécommande TF 20 avec attribution circuit de chauffage non mélangé 0

▶ Mettre le codage sur la télécommande TF 20 sur "0" et coder le module de commande du chauffage HSM sur "1" (paragraphe 1.5).

3.1.3 Codage en cas de raccordement d'une ou de plusieurs télécommande(s) TF 20 avec attribution de 1 ou plusieurs circuit(s) de chauffage mélangé(s) 1...20

Pour les circuits de chauffage mélangés 1, 2...10 : mettre le codage correspondant sur la télécommande TF 20 et sur le module de commande du chauffage HMM attribué en fonction du numéro du circuit de chauffage sur « 1, 2...10 » (paragraphe 1.5).

Exemple : circuit 1 = "1" : module mélangeur de chauffage (HMM) = "1" et TF 20 = "1", circuit 2 = "2" : module mélangeur de chauffage (HMM) = "2" et TF 20 = "2", etc.

3.2 Indications générales d'utilisation

• Lorsque le capot est fermé, toutes les fonctions sont actives (voir "Temps de réaction" à la page 36).
• Le TA 270 fonctionne suivant les courbes de chauffe prédéterminées (pour les circuits de chauffage 0 et/ou 1). Celles-ci établissent une relation entre la température extérieure et la température de départ (température des radiateurs).
• Lorsque les courbes de chauffe sont correctement réglées, la température ambiante reste constante, quelle que soit la température extérieure (en fonction des robinets thermostatiques).

À l'aide du bouton de réglage de la température de départ de la chaudière, régler la température de départ maximale nécessaire.

N'effectuer des réglages ultérieurs que par l'intermédiaire du TA 270 ou TF 20.

3.3 Réglage de la température de chauffage (k)

À l'aide du bouton de réglage ⚙ (k), régler la température de chauffage (= température de départ en fonction de laquelle le TA 270 travaille en "Mode de service normal"). Pour les valeurs précises, voir paragraphe 3.7.10. Les courbes de chauffe sont décalées en parallèle et le circuit de chauffage mélangé est modifié d'une valeur judicieuse. Dès qu'un des circuits de chauffage 0 ou 1 requiert de la chaleur, le TA 270 règle la chaudière afin d'atteindre la température requise.

3.4 Réglage de la température économique (m)

▶ Ouvrir le capot. À l'aide du bouton de réglage TA 270 Ⓒ (m), régler la température économique (= température de départ en fonction de laquelle le TA 270 travaille en "Mode de service économique"). Pour les valeurs précises, voir paragraphe 3.7.10. Les courbes de chauffe sont décalées en parallèle et le circuit de chauffage mélangé est modifié d'une valeur raisonnable. Dès qu'un des circuits de chauffage 0 ou 1 requiert de la chaleur, le TA 270 règle la chaudière afin d'atteindre la température requise.

Conseils :

▶ Si le bâtiment dispose d'une isolation thermique suffisante : mettre le bouton de réglage ℃ (m) sur la position ✝ (antigel). ▶ Afin d'éviter un refroidissement trop important des pièces : utiliser le mode de service économique de réglage par pièce (voir paragraphe 3.7.10).

Réglage de la limite de gel

Lorsque les boutons de réglage ⚙ (k) et ℂ (m) se trouvent sur la position ⚙, les circuits de chauffage réglés par le TA 270 se mettent en mode de service antigel.

Au cas où il n'y aurait que l'un des boutons de réglage se trouvant sur la position ✉, le mode de service antigel n'est valable que pour cet état de service.

Mettre le bouton de réglage (n) en position P. Appuyer 5 secondes sur la touche Ⓑ jusqu'à ce que NIV. SPECIALISTE apparaisse. Appuyer plusieurs fois sur la touche jusqu'à ce que LIMITE DE GEL +/- apparaisse. Appuyer brièvement sur les touches ⊕ (p) ou ⏻ (o) pour modifier d'une unité la valeur affichée. Réglage en usine : + 3°C.

• Au-dessus de la température extérieure sélectionnée : les circuits de chauffage réglés par le TA 270 et les pompes de circulation correspondantes sont mis hors service.
• En dessous de la température extérieure sélectionnée : la température de départ est réglée sur 10°C, les pompes de circulation sont en marche (protection antigel pour l'installation).
• Lorsque le mode de commande par pièce est en service, la température ambiante est maintenue sur 5°C (protection antigel pour la pièce).

Protection antigel pour la préparation d'eau chaude

Une protection antigel dans le boiler est assurée à condition que le boiler soit branché et en fonction du programme d'eau chaude choisi (paragraphe 3.7.6).

3.6 Changement du mode de service

3.6.1 Mode de service automatique (régulation de base)

• Changement automatique entre le mode de service normal et le mode de service économique aux heures prédéterminées dans le programme horaire.
• Service chauffage (= "jour") : le TA 270 règle la température en fonction de la valeur déterminée sur le bouton de réglage ⚙ (k).
• Service économique (= "nuit") : le TA 270 règle la température en fonction de la valeur déterminée sur le bouton de réglage ℃ (m).

D'autres modes de service sont indiqués par un voyant de contrôle. Il est possible à chaque moment de revenir au mode de service automatique.

3.6.2 Chauffage en continu (g)

Dans le mode de service "Chauffage en continu", le TA 270 règle constamment la température en fonction de la valeur déterminée sur le bouton de réglage ⚙ (k). Le réglage effectué dans le programme horaire n'est pas pris en compte.

Appuyer sur la touche (g). Le mode de service "Chauffage en continu" est mis en marche pour les deux circuits de chauffage.

Le mode de service "Chauffage en continu" restera en fonction :

• Jusqu'à ce qu'on appuie de nouveau sur la touche ; à ce moment-là, c'est le mode de service automatique qui entrera en fonction.
• Jusqu'à ce qu'on appuie sur la touche □(h) ; à ce moment-là, c'est le mode "Service économique" qui entrera en fonction.

- Appuyer sur la touche ⊙ et tourner le bouton de réglage ⚫(k) sur . Les pompes de circulation s'arrêtent pour les circuits de chauffage (0 et/ou 1). La protection contre un blocage de la pompe ainsi que l'antigel sont activés !

3.6.3 Service économique (h)

Dans le mode de service "Service économique", le TA 270 règle constamment la "Température économique" en fonction de la valeur déterminée sur le bouton de réglage (m) (voir paragraphe 3.4). Le réglage effectué dans le programme horaire n'est pas pris en compte.

▶ Appuyer sur la touche (h). Le mode de service "Service économique" est mis en marche pour les deux circuits de chauffage.

Le mode "Service économique" restera en fonction :

• Jusqu'à minuit (00:00 heure) ; à ce moment-là, c'est le mode de service automatique qui entrera en fonction.
• Jusqu'à ce qu'on appuie de nouveau sur la touche ; à ce moment-là, c'est le mode de service automatique qui entrera en fonction.
• Jusqu'à ce qu'on appuie sur la touche (g) ; à ce moment-là, c'est le mode de service "Chauffage en continu" qui entrera en fonction.

Recommandation :

Choisissez cette fonction lorsque vous allez très tôt au lit ou que vous quittez l'habitation pour un long moment.

Si vous êtes de retour avant minuit :

▶ Appuyez sur la touche □. Le TA 270 recommencera à travailler en mode de service automatique et réglera alors la température en fonction de la température sélectionnée.

3.7 Programmation

Vous trouverez une vue d'ensemble à la page 14.

• Les figures indiquent toujours les réglages effectués en usine.
• Si la configuration de l'installation est modifiée, p. ex. télécommande(s) raccordée(s), les affichages changent, quelques-uns n'apparaissent plus. Vous trouverez des informations détaillées dans la description correspondante.

3.7.1 Indications générales

Pour commencer le processus de programmation, ouvrir le capot. - Appuyer brièvement sur les touches ⊕ (p) ou ⊖ (o) pour modifier d'une unité la valeur affichée. Pour faire dérouler les valeurs plus rapidement, il suffit d'appuyer plus longtemps sur les touches.

Pour enregistrer les modifications :

Réglage heure d'été/heure d'hiver :

▶ Refermer le capot lorsqu'un processus de programmation est terminé. Trois minutes maximum s'écoulent jusqu'à ce que toutes les modifications soient traitées.

3.7.2 Sélectionner la langue (Deutsch +/-)

▶ Mettre le bouton de réglage (n) en position P. - Appuyer à plusieurs reprises sur la touche Ⓑ jusqu'à ce que Deutsch +/- soit affiché. ▶ Sélectionner la langue désirée à l'aide des touches ⊕ et ⊖

• Français, • Néerlandais (Nederlands),
• Allemand (Deutsch).

3.7.3 Réglage du jour de la semaine, de l'heure et du programme vacances

Lors de la mise en service ou en cas de panne de courant assez longue, régler d'abord le jour de la semaine puis l'heure.

Jour de la semaine (SELEC. JOUR +/-)

▶ Mettre le bouton de réglage (n) en position ⏻. SELEC. JOUR +/- est affiché. ▶ Si, par contre, REGL. HEURE +/- est affiché: appuyer sur la touche (q). ▶ Sélectionner le jour actuel de la semaine à l'aide des touches ⊕ et ⊖

Heure (REGL. HEURE +/-)

▶ Mettre le bouton de réglage (n) en position ⏻. REGL. HEURE +/- est affiché. ▶ Si, par contre, SELEC. JOUR +/− est affiché: appuyer sur la touche ▶ ▶ Mettre l'heure à l'aide des touches ⊕ et ⊖ Les secondes seront mises sur "0" lorsqu'on appuie sur les touches. Dès que la touche est relâchée, l'horloge se remet en route.

▶ Mettre l'heure conformément à la description ci-dessus. ▶ Ne pas modifier les heures de commutation (mise en route du chauffage, du mode de service économique, etc.).

Programme vacances (JOURS VACANCE+/-)

Le programme vacances permet de régler immédiatement les circuits de chauffage réglés par le TA 270 sur la température de départ en fonction de la valeur déterminée sur le bouton de réglage C.

Au cas où tous les composants du bus étaient réglés sur vacances, le boiler refroidit et la pompe de circulation est mise hors fonctionnement.

▶ Tourner le bouton de réglage (n) sur position ⏻. - Appuyer sur la touche Ⓑ (q) jusqu'à ce que, JOURS VACANCE +/- soit affiché. ▶ Sélectionner le nombre des jours de vacances à l'aide des touches ⚠ ou ⏰ (au maximum 99 jours).

Le jour actuel est inclus dans le nombre de jours de vacances, c'est-à-dire que le TA 270 commence aussitôt à suivre le programme de vacances. Le jour de retour ne doit être inclus dans le nombre de jours de vacances que si, ce jour-là, il n'est pas nécessaire de chauffer.

▶ Appuyer sur la touche ▶ Régler le mode de service qui sera valable après les jours de vacances à l'aide des touches ⚠ ou Ⓔ - Mode de service automatique si l'on souhaite commencer à partir du premier point de commutation du chauffage - Chauffage en continu, si vous souhaitez que le thermostat mette en route le chauffage à partir de minuit parce que vous comptez rentrer déjà dans la matinée. A l'aide du bouton de réglage C (m), régler la température économique (=température de départ pendant votre absence). Faites attention à ce que la température réglée ne nuise pas à vos animaux domestiques, plantes d'appartement, etc. ▶ A l'aide du bouton de réglage ℃ (m), régler la température économique (=température de départ pendant votre absence). Faites attention à ce que la température réglée ne nuise pas à vos animaux domestiques, plantes d'appartement, etc. ▶ Refermer le capot. Le mode de service vacances est directement opérationnel. Le nombre de jours restants est constamment affiché.

Une fois les jours entrés écoulés, le TA 270 termine automatiquement à minuit le mode de service économique et retourne au mode de service automatique ou chauffage n continu. e

Pour arrêter prématurément le mode de service vacances:

appuyer deux fois sur la touche (g), ▶ mettre le nombre de jours sur "0".

3.7.4 Réglage du programme de chauffage pour le circuit de chauffage non mélangé (0)

Possibilités de réglage

• Trois horaires max. de mise en route du chauffage et du mode de service économique par jour.
• Au choix - ces heures sont les mêmes pour chaque jour ou peuvent être fixées différemment pour chaque jour.
• Programme de chauffage pour le circuit de chauffage 0 afin de commander la pompe de circulation de la chaudière.

Au cas où un module de commande du chauffage HSM avec pompe de circulation pour le circuit de chauffage 0 était raccordé, cette pompe est alors commandée.

Réglage des points de commutation (température normale et température réduite)

Réglage des points de commutation (SERVICE CHAUF et SERVICE ECON)

Une heure pour la mise en route du chauffage et une heure pour la mise en route du mode de service économique ont été réglées en usine.

Les heures de commutation non affectées sont affichées par --:--.

▶ Mettre le bouton de réglage (n) en position 1111. SELEC. JOUR +/- est affiché. ▶ Choisir le jour de la semaine à l'aide des touches ⚠ ou ⊖: - TOUS JOURS: les heures de la mise en route du mode "Service chauffage" et de la mise en route du mode "Service économique" sont les mêmes pour tous les jours de la semaine. - Jour spécifique (p. ex. JEUDI): c'est toujours ce jour-là et à l'heure sélectionnée, que le programme correspondant se met en route. Donc chaque jeudi, à la même heure, le mode "Service chauffage" et le mode "Service économique" se mettent en route.

Au cas où l'on aurait modifié les heures d'un jour spécifique, il sera affiché comme temps pour TOUS JOURS --:-- c'est-à-dire qu'il n'y a momentanément pas d'heure de commutation commune pour tous les jours de la semaine. Les heures de commutation pour les différents jours restent cependant valables.

▶ Appuyer sur la touche Ⓑ (q). 1. SERVICE CHAUF est affiché. - Sélectionner la première mise en service souhaitée du mode "Chauffage" à l'aide des touches ⭕ ou Ⓑ. ▶ Appuyer sur la touche Ⓗ. 1. SERVICE ECON est affiché ▶ Sélectionner la première mise en service souhaitée du mode "Service économique" à l'aide des touches ⚠ ou ⏻. ▶ Appuyer sur la touche Ⓗ Si on le souhaite: sélectionner d'autres heures pour les mises en service des modes "Chauffage" et "Service économique" conformément à la description ci-dessus.

- sélectionner des heures de commutation pour un autre jour de la semaine.

- Appuyer sur la touche Ⓑ jusqu'à ce que SELEC. JOUR +/- soit affiché.

Sélection du point de commutation

Les points de commutation que l'on ne veut pas modifier peuvent être sautés à l'aide de la touche ▶ (q).

- Appuyer sur la touche Ⓑ jusqu'à ce que le point de commutation souhaité soit affiché.

Effacement du point de commutation

• Appuyer sur la touche Ⓑ jusqu'à ce que le point de commutation souhaité soit affiché. Appuyer brièvement sur la touche C (r) à l'aide d'un crayon. Sur l'affichage apparaît --:-- (voir aussi paragraphe 3.7.14).

Au cas où le circuit de chauffage n'existe pas :

▶ Effacer tous les points de commutation. ▶ Mettre le pied de la courbe de chauffe ainsi que le point final sur 10 °C (paragraphe 3.7.11).

3.7.5 Réglage du programme de chauffage pour le circuit de chauffage mélangé (1)

Possibilités de réglage

• Trois horaires max. de mise en route du chauffage et du mode de service économique par jour pour le chauffage du circuit de chauffage mélangé
• Au choix - ces heures sont les mêmes pour chaque jour ou peuvent être fixées différemment pour chaque jour
• Programme de chauffage pour le circuit de chauffage 1 afin de commander la pompe de circulation sur le module mélangeur de chauffage HMM.

Réglage des points de commutation

▶ Tourner le bouton de réglage (n) sur la position ✉. Procéder de façon analogue conformément à la description figurant au paragraphe 3.7.4.

3.7.6 Programmation eau chaude

Généralités

• Le programme d'eau chaude est exclusivement affiché et réglé sur le TA 270.
• Verrouillage de la préparation d'eau chaude seulement lorsqu'une des fonctions suivantes est activée dans tous les composants reliés au bus :
• JOURS VACANCE (voir "Programme vacances (JOURS VACANCE+/-)" page 18) ou
• BLOQUE PAR TELEPHONE (paragraphe 3.7.17)
• Un programme horaire pour la préparation d'eau chaude a été réglé en usine.
• Lorsque la touche ECO n'est pas enfoncée sur la chaudière, il est possible de verrouiller, en fonction de l'heure, la commande de confort dans des appareils de chauffage combinés qui chauffent l'eau chaude sanitaire suivant le principe de chauffe-eau instantané. À ce moment-là, c'est le réchauffement « normal » de l'eau chaude sanitaire suivant le principe du chauffe-eau instantané qui devient opérationnel (voir instructions d'utilisation de la chaudière).
• Les chaudières raccordées à un boiler chargent ce boiler en fonction de l'heure.
• Dans le paragraphe "Réglage des heures et des températures pour la préparation d'eau chaude (HEUR.CHAUF-EAU ET TEMP. CHAUF-EAU)" se trouvant à la page 22, vous trouverez la description vous indiquant comment commuter sur une programmation de l'heure et de la température dans des chaudières avec boiler raccordé.
• Le programme peut être interrompu à tout moment pour un processus de charge unique.
• Lorsqu'un boiler avec une sonde de température NTC est raccordé, une protection contre le gel (10 °C) est toujours garantie.
• Selon le réglage, il y a priorité pour l'eau chaude ou priorité partielle pour l'eau chaude. Voir "Activer/désactiver la priorité partielle du boiler (Deelv. boiler +/-)" à la page 69. Voir le paragraphe 3.7.7 pour des informations sur l'état réglé.
• La priorité pour l'eau chaude signifie que pendant la préparation de l'eau chaude, le chauffage ne chauffe pas.
• La priorité partielle pour l'eau chaude signifie que pendant la préparation de l'eau chaude, le circuit de chauffage non mélangé n'est pas chauffé. Le circuit de chauffage mélangé (ou éventuellement plusieurs circuits de chauffage mélangés) continue d'être chauffé.
• Lorsqu'un boiler est équipé d'une résistance CTN de sonde de température boiler, une protection antigel est toujours assurée (10 °C).
• Suivant le réglage effectué, il y a priorité ou une priorité partielle à la préparation d'eau chaude est exécutée, voir "Mise en / hors fonctionnement de la priorité partielle boiler (PRIO.PART.ACCUM. +/-)", page 34. Pour les informations sur les réglages effectués, se référer au paragraphe 3.7.7.
• La priorité à la préparation d'eau chaude signifie que, durant la préparation d'eau chaude, le chauffage n'est pas utilisé.
• La priorité partielle à la préparation d'eau chaude signifie que, durant la préparation d'eau chaude, le circuit de chauffage non mélangé n'est pas utilisé, le(s) circuit(s) de chauffage mélangé(s) continue(nt) à être chauffé(s).

En cas de raccordement du boiler sur le module de commande du chauffage HSM:

• Régler le bouton de réglage de la température de départ de la chaudière au moins à la température souhaitée du boiler. ▶ Service été avec préparation d'eau chaude: arrêter le chauffage sur le TA 270 seulement en mettant le bouton de réglage ✪ (k) sur en maintenant la touche (g) enfoncée.

Prudence: dans un boiler muni d'un contact thermostatique, un service antigel n'est pas assuré durant le "Temps de verrouillage".

Préparation d'eau chaude: immédiatement (= sauter le programme une fois) (IMMEDIAT: NON +/-)

• Mettre le bouton de réglage (n) en position 🚙 IMMEDIAT: NON+/- est affiché. ▶ Mettre en / hors fonctionnement le programme automatique à l'aide des touches ⊕ ou ⊖ Signification des points suivants:

- IMMEDIAT: NON: programme automatique normal (service eau chaude en fonction du programme horaire ou de la programmation de l'heure/de la température).

- IMMEDIAT: OUI: le boiler est (immédiatement) rechargé une fois, malgré le verrouillage. Lorsque le boiler est déjà chargé, l'affichage se remet aussitôt sur IMMEDIAT: NON. Dans des appareils de chauffage combinés, la commande de confort est active pendant deux heures.

Lorsqu'un profil heure/température a été programmé, c'est la plus haute valeur de température programmée qui est atteinte (60°C au maximum). Une désinfection thermique éventuellement programmée ne sera pas prise en compte.

Réglage des heures pour la préparation d'eau chaude (DÉVERROUILLAGE et VERROUILLAGE)

• Trois points de mise en/hors fonctionnement au maximum sont disponibles par jour pour la préparation d'eau chaude.
• Durant le temps de préparation d'eau chaude, le boiler n'est rechargé qu'en cas de soutirage d'eau ou de chute de la température à l'intérieur du boiler. • Pour les installations avec boiler :

Durant le temps de verrouillage, l'eau chaude n'est disponible qu'en quantités limitées.

Suivant le volume du boiler et la consommation en eau chaude, un remplissage est souvent suffisant pour une journée (p. ex. avant la première mise en service du mode "Chauffage" ou le soir après la dernière phase de chauffage).

- Pour les installations avec des appareils de chauffage combinés générant de l'eau chaude suivant le principe du chauffe-eau instantané :

Durant le temps de verrouillage, le robinet d'eau chaude doit rester longtemps ouvert, avant que l'eau chaude ne sorte du robinet, étant donné que l'échangeur de chaleur intégré dans la chaudière (p. ex. dans les appareils combinés...) ne reste pas chaud.

Étant donné que, durant la préparation d'eau chaude, le chauffage est peu ou pas utilisé, il est recommandé d'éviter la préparation d'eau chaude durant la première période de chauffage de la journée (exception : cascade).

▶ Mettre le bouton de réglage (n) en position. Appuyer sur la touche Ⓑ (q). SELEC. JOUR +/- est affiché. ▶ Sélectionner le jour de la semaine à l'aide des touches ⊕ ou ⊖. Appuyer sur la touche ▶. 1. DÉVERROUILLAGE est affiché. ▶ Régler le premier temps de déverrouillage à l'aide des touches ⊕ ou ⊖. Appuyer sur la touche Ⓑ. 1. VERROUILLAGE est affiché. ▶ Régler le premier temps de verrouillage à l'aide des touches ⊕ ou ⊖. ▶ Sélectionner tous les autres points de commutation conformément au paragraphe 3.7.4 dans lequel vous trouverez une description détaillée.

Réglage des heures et des températures pour la préparation d'eau chaude (HEUR.CHAUF-EAU ET TEMP. CHAUF-EAU)

Ce réglage n'est disponible que si un boiler est raccordé à la chaudière.

Lorsqu'un boiler est raccordé par un contact thermostatique, seule la fonction EC:HEURE SEUL+/- peut être utilisée.

La fonction "Programmation des heures et des températures pour le boiler" doit d'abord être sélectionnée.

À chaque indication de l'heure est attribuée une température du boiler que le TA 270 cherche à atteindre. Si la préparation d'eau chaude est prioritaire, des températures plus élevées sont rapidement atteintes.

Le refroidissement à un niveau plus bas survient principalement lors de l'utilisation d'eau chaude. Cela signifie que, même si une température basse au niveau du boiler a été choisie, il peut y avoir de l'eau chaude dans ce boiler !

▶ Mettre le bouton de réglage (n) en position P. Appuyer sur la touche Ⓑ (q) jusqu'à ce que l'affichage suivant apparaisse: - EC:HEURE SEUL+/- ou - EC:HEURE/TEMP+/-. - Sélectionner le réglage des heures et de la température (EC:HEURE/TEMP+/-) à l'aide des touches ⚠ et ⊖

Chaudières avec ballon

Appareils de chauffage avec ballon

HEURE SEUL signifie que durant le temps de verrouillage, le ballon refroidit (de manière incontrôlée) en fonction de la fréquence des soutirages et de la température de l'eau à l'entrée du ballon, jusqu'à atteindre la température antigel (10 °C).

HEURE/TEMP signifie: il est possible de sélectionner au maximum six horaires différents avec des températures de ballon correspondantes.

Le chauffe-eau essaie d'atteindre le plus rapidement possible le profil de température prédéterminé. La vitesse de refroidissement dépend de la fréquence des soutirages et de la température de l'eau froide!

Appareils de chauffage sans préparation d'eau chaude sanitaire

Ni les réglages ni les horaires introduits ne sont pris en compte!

▶ Mettre le bouton de réglage (n) en position ▶ Appuyer sur la touche Ⓗ(q). SELEC. JOUR +/- est affiché. ▶ Sélectionner le jour de la semaine à l'aide des touches ⊕ ou ⊖. P. ex. TOUS JOURS. ▶ Appuyer sur la touche Ⓗ. 1. HEUR. CHAUF-EAU est affiché. ▶ Régler les heures désirées à l'aide des touches ⚠ ou ⏻. ▶ Appuyer sur la touche Ⓑ. 1. TEMP. CHAUF-EAU est affiché. ▶ Régler la température du ballon à l'aide des touches ⊕ et ⊖. Afin d'obtenir un "verrouillage" à partir de ce moment-là, régler la température du ballon p. ex. à 10°C.

Risque de brûlure! Avertissement: risques de brûlure!

N'utiliser des températures supérieures à 60 °C que sur une courte durée et pour une désinfection thermique!

Pour régler des températures du ballon à des valeurs supérieures à 60 °C (jusqu'à 70 °C): maintenir la touche enfoncée pendant 5 secondes environ.

De keuzeknop voor de gebruikswatertemperatuur op de ketel moet altijd hoger dan of gelijk aan de door de TA 270 gevraagde temperatuur worden ingesteld. Dit geldt ook wanneer een boiler via een verwarmings-schakelmodule (HSM) is aangesloten.	Le régulateur de température d'eau chaude sanitaire se trouvant sur la chaudière doit toujours être mis sur une valeur supérieure ou égale à celle demandée par le TA 270. Ceci vaut également lorsqu'un boiler est raccordé par l'intermédiaire d'un module de commande du chauffage HSM.
Druk op de toetsVoor de schakelpunten 2 tot 6 op dezelfde wijze in.	Appuyer sur la toucheEntrer les points de commutation 2 à 6 de la même manière.
De weergave vastgelegd is.	L'affichage --:-- signifie que ce point de commutation n'est pas consigné.
3.7.7 Ingestelde waarden weergeven (i)Draai de schakelaar (n) in de stand i.De waarden worden gedurende 3 seconden weergegeven. Daarna springt de TA 270 naar de vol-gende.Automatische doorschakeling stoppen:Druk op de toets of-; naar de volgende waarde springen,-; naar de vorige waarde springen.Automatische weergave weer starten:Druk op de toets (q).	3.7.7 Affichage des valeurs réglées (i)Mettre le bouton de réglage (n) en position i. Chaque valeur est affichée durant 3 secondes, ensuite le TA 270 affiche la suivante.Arrêter le déroulement automatique: Appuyer sur la touche ou-; pour afficher la valeur suivante,-; pour afficher la valeur précédente.Pour redémarrer l'affichage automatique: Appuyer sur la touche (q).
Wanneer --.-- weergegeven wordt, is de desbetreffende temperatuurwaarde bij de ingebruikneming na ca. 1 minuut beschikbaar, niet aanwezig of onderbro-ken.	Au cas où --.-- est affiché, lors de la mise en service: la valeur de température correspondante, lors de la mise en service, est disponible au bout d'une minute env., soit elle n'existe pas, soit elle est interrompue.

Il est possible d'afficher les valeurs suivantes:

Texte d'affichage	Description
Pompe app. Y 1) on	Etat de la pompe de circulation de la chaudière
Pompe circ. 0 onou télécommande 0	Etat de la pompe de circulation du circuit de chauffage 0, seulement avec module de commande du chauffage HSMouTF 20 raccordé pour circuit de chauffage 0
Temp. mélang.eff ou télécommance 1	Température de départ sur circuit de chauffage mélangé 1ouTF 20 raccordé pour circuit de chauffage 1
Temp. mélang. dem.	Température de départ demandée par le TA 270 sur le circuit de chauffage mélangé 1 (si aucune télécommande TF 20 n'est raccordée pour le circuit de chauffage 1)
Pompe circ. 1 on	Etat de la pompe de circulation du circuit de chauffage 1 (si aucune télécommande TF 20 n'est raccordée pour le circuit de chauffage 1)
Eau chaude verr	(seulement dans EC:HEURE SEUL+/-) état du programme eau chaude
Eau sanit. on	Etat de la préparation d'eau chaude sanitaire de l'appareil combiné
Cha.verr on/offou Retour accum.res	Etat de charge du boiler
Prio.part. accum	Mode réglé pour la priorité d'eau chaude (n'est pas affiché dans l'appareil combiné)
Eau chaude max	Température maximale admise au boiler ou température de prise d'eau dans les appareils combinés
Temp. eau chaude	Température du boiler ou température au robinet d'eau chaude dans les appareils combinés
Temp.pres. eau chaude	Température d'eau chaude désirée
Pomp. circul. off	Etat de la pompe de circulation (seulement avec module de commande du chauffage HSM)

1) Pour Y est affiché le numéro de la chaudière dans un montage en cascade. En cas d'un appareil unique, aucun numéro n'est affiché.

3.7.8 Introduire le programme horaire pour la pompe de circulation (DEBU. CIRCULAT. et FIN CIRCULAT.)

Le fonctionnement ne s'avère efficace que si une pompe de circulation est reliée à un HSM.

Bij aansluiting van een voorraadsysteemopslag:Als de voorraadsysteempomp wordt bestuurd via het warmwaterprogramma, wordt water aangezogen via de circulatieaansluiting. Daardoor is circulatie mogelijk zonder aanvullende circulatiepomp.	En cas de raccordement d’un boiler à couches:Si la pompe du système d’approvisionnement est
Draai de schakelaar (n) in de stand P.Druk ca. 5 seconden op de toets (q) tot CIRC.POMP PROGR. wordt weergegeven.Druk kort op de toets tot Dag kiezen +/- wordt weergegeven.Stel met de toetsen of -de dag van de week in. Bijvoorbeeld Alle dagen.Druk op de toets1e begin circul. wordt weergegeven.Stel de tijd in wanneer de circulatiepomp moet gaan lopen met de toetsen + en	Mettre le bouton de réglage (n) en position P.Appuyer sur la touche (q) pendant 5 secondes env. jusqu’à ce que PROG. POMP.CIR. soit affiché.Appuyer brièvement sur la touche jusqu’à ce que SELEC. JOUR +/- soit affiché.A l’aide des touches +ou , selectionner le jour de la semaine, p. ex. TOUS JOURS.Appuyer sur la touche1. DEBU.CIRCULAT. est affiché.A l’aide des touches +ou , régler l’heure à partir de laquelle la pompe de circulation doit fonctionner.
Vaak is 10 of 20 minuten lopen van de circulatiepomp kort voor het opstaan voldoende. Tijdens de rest van de dag blijft de inhoud van de leidingen door frequente waterafname voldoende warm.	Une mise en marche de la pompe de circulation pendant 10 ou 20 minutes avant votre réveil est souvent suffisante. Pendant le reste de la journée, le contenu dans les conduites reste suffisamment chaud en raison des soutirages fréquents.
Druk op de toets1e einde circul. wordt weergegeven.Stel met de toetsen + en -in wanneer de pomp moet stoppen.Druk op de toetsStel alle overige schakelpunten in zoals in paragraaf 3.7.4 uitvoerig beschreven.	Appuyer sur la touche1. FIN CIRCULAT. est affiché.A l’aide des touches +ou , régler l’heure à laquelle la pompe doit être déclenchée.Appuyer sur la toucheSélectionner tous les autres points de commutation conformément au paragraphe 3.7.4 dans lequel vous trouverez une description détaillée.
3.7.9 Snelopwarming in- of uitschakelen(Snelopw. uit +/- of Snelopw.m.uit+/-)Met de snelopwarming wordt na de “Spaarfunctie” een zo snel mogelijke verwarming bereikt. De TA 270 geeft bij elke wisseling van de “Spaarfunctie” naar de “Verwarmingsfunctie” gedurende een vastgelegde tijd een hogere aanvoertemperatuur dan gewoonlijk vrij. De waarden kunnen worden ingesteld in het instellingenniveau. Zie paragraaf 3.7.13, “Verhoging van de snelopwarming instellen (Verhoging +/- of Verhoging m. +/-)” op blz. 32 en “Duur van de snelopwarming instellen (Duur +/- of Duur m. +/-)” op blz. 32).	3.7.9 Mettre en/hors fonctionnement du chauffage rapide (CHAU.RAP.OFF +/- ou C.RAP.C.M.OFF+/-Le chauffage rapide permet d’atteindre le plus vite possible un réchauffement rapide après le mode “Service économique”. Lors de chaque changement du mode “Service économique” en mode de service “Chauffage”, pendant une durée de temps déterminée, le TA 270 autorise alors une valeur de température plus élevée que d’habitude (les valeurs peuvent être réglées au niveau spécialiste, voir aussi le paragraphe 3.7.13, “Régler l’augmentation du chauffage rapide (AUGMENTATION+/- ou AUGM.CIRC.MEL +/-)” sur la page 32 ou “Régler la durée du chauffage rapide (DUREE +/- ou DUREE AUGM.C.M.)” sur la page 32).
Wanneer de snelopwarming ingeschakeld is, kan deze ook door tweemaal indrukken van de spaartoets worden gedeactiveerd.	Lorsque le chauffage rapide est mis en marche, il est également possible de le déclencher en appuyant deux fois sur la touche économique.
Wanneer de kamercompensatie in de “Spaarfunctie” of altijd ingeschakeld is, wordt het snelopwarmen afgebroken zodra de met de draaiknop (k) ingestelde kamertemperatuur bereikt is (zie Afstandsvoeler afstemmen (toebehoren RF 1) (Afst.voeler +/-) op blz. 31).	Lorsque la commande par pièce est en mode “Service économique” ou qu’elle est toujours enclenchée, le chauffage rapide est interrompu dès que la température ambiante réglée sur le bouton de réglage (k) est atteinte (voir aussi le paragraphe “Ajustement de la sonde de température à distance (accessoire RF 1) (SOND.TEM.DIS +/-)” sur la page 31).

▶ Mettre le bouton de réglage (n) en position P. Appuyer sur la touche Ⓑ (q) pendant 5 secondes env. jusqu'à ce que PROG. POMP.CIR. soit affiché. Appuyer brièvement sur la touche Ⓑ jusqu'à ce que SELEC. JOUR +/- soit affiché. À l'aide des touches, sélectionner le jour de la semaine, p. ex. TOUS JOURS. ▶ Appuyer sur la touche Ⓑ. À l'aide des touches + ou -, régler l'heure à partir de laquelle la pompe de circulation doit fonctionner.

▶ Appuyer sur la touche Ⓑ. ▶ À l'aide des touches ⚠ ou ⏰, régler l'heure à laquelle la pompe doit être déclenchée. Appuyer sur la touche ▶. Sélectionner tous les autres points de commutation conformément au paragraphe 3.7.4, dans lequel vous trouverez une description détaillée.

3.7.9 Mettre en/hors fonctionnement du chauffage rapide (CHAU.RAP.OFF +/- ou C.RAP.C.M.OFF +/-)

La température maximale réglée sur la chaudière ne sera pas, elle non plus, dépassée !

▶ Mettre le bouton de réglage (n) en position P. ▶ Circuit de chauffage non mélangé : appuyer à plusieurs reprises sur la touche Ⓔ (q) jusqu'à ce que CHAU.RAP.OFF +/- soit affiché.

Circuit de chauffage mélangé : appuyer à plusieurs reprises sur la touche Ⓔ (q) jusqu'à ce que C.RAP.C.M.OFF +/- soit affiché.

▶ À l'aide des touches ⚠ ou Ⓗ, sélectionner CHAU.RAP.ON +/- ou CHAU.RAP.OFF +/-.

3.7.10 Sélectionner la commande par pièce (MOD.PIECE OFF +/- ou MOD.PIECE ON +/-)

La température de départ demandée par le TA 270 dépend de la courbe de chauffe réglée, de la température extérieure actuelle et de la position du bouton de réglage ✉ (k) ou ℃ (m).

Lorsque le mode Commande par pièce n'est pas en service, le décalage de la température de départ suivant est réglé : a

Position bouton de réglage ✉	Décalage
✿ (antigel)	10°C température de départ souhaitée
	- 25 K
	+ 25 K

Position bouton de réglage (	Décalage
*(antigel)	10°C température de départ souhaitée
	- 50 K
	0 K

Avec la commande par pièce, une valeur de température ambiante est attribuée comme valeur souhaitée aux boutons de réglage ⚙ (k) et Ⓔ (m).

Les tableaux suivants rassemblent des données à titre indicatif.

Position bouton de réglage	Température ambiante
(antigel)	ca. 5°C
	ca. 17°C
	ca. 23°C

Position bouton de réglage (	Température ambiante
*(antigel)	ca. 5°C
	ca. 10°C
	ca. 20°C

La compensation de l'ambiance peut être établie soit tout le temps, soit seulement durant la fonction économie.

▶ Mettre le bouton de réglage (n) en position P. Circuit de chauffage non mélangé : appuyer à plusieurs reprises sur la touche (q) jusqu'à ce que MOD.PIECE OFF +/- soit affiché.

▶ Circuit de chauffage mélangé : appuyer à plusieurs reprises sur la touche Ⓔ (q) jusqu'à ce que MOD.PIECE OFF +/- soit affiché. ▶ Sélectionner le mode de commande par pièce à l'aide des touches ⭕ ou ⊖.

• MOD.PIECE OFF : la température ambiante n'est pas prise en compte.
• MOD.PIECE ECO : le mode de commande par pièce n'est actif qu'en mode "Service économique". Lors du passage du mode "Service Chauffage" en mode "Service économique", la chaudière est arrêtée (mode antigel), jusqu'à ce que la température ambiante ait baissé pour atteindre la valeur déterminée sur le bouton de réglage ℃ (m). Ensuite, la température est réglée en fonction de la valeur choisie pour le mode de la commande par pièce.
• MOD.PIECE ON : le mode de la commande par pièce est toujours enclenché. Durant le service de chauffage, la valeur souhaitée est déterminée par le bouton de réglage ⚙ (k). Durant le "Service économique", la valeur souhaitée est déterminée par le bouton de réglage ℃ (m), conformément à la description dans MOD.PIECE ECO.

Lorsqu'il y a dans l'habitation une autre source de chaleur telle qu'un feu ouvert, un poêle, du soleil ou des courants d'air qui peuvent influencer la température dans toutes les pièces, le mode de commande par pièce peut se révéler judicieux.

N'activer le circuit de chauffage 0 et/ou 1 de l'habitation que lorsque les rapports de température sur le lieu de montage du TA 270 resp. du RF 1 sont adaptés au réglage.

Dans cette pièce-là, ouvrir les robinets thermostatiques au moins jusqu'à ce que la température ambiante réglée au TA 270 puisse être atteinte.

3.7.11 Définir la courbe de chauffe (Choix de la courbe de chauffe)

3.7.11 Déterminer la courbe de chauffe (CHOISIR COURBE)

La courbe de chauffe est représentée par une ligne droite entre deux valeurs (le pied de courbe et le point final) (voir fig. 20).

UHK : circuit de chauffage non mélangé

GHK : circuit de chauffage mélangé

Régler le pied de courbe

Régler le pied de courbe

(PIED COURBE +/- ou CIR.MEL.PIED +/-)

Le pied de courbe représente la température de départ nécessaire au radiateur afin de chauffer l'habitation lorsque la température extérieure est de 20 °C.

Il est possible de sélectionner des valeurs entre 10 °C et 85 °C, cependant il n'est pas possible de choisir des valeurs au-delà du point final réglé.

▶ Mettre le bouton de réglage (n) en position P. ▶ Circuit de chauffage non mélangé: appuyer à plusieurs reprises sur la touche Ⓗ(q) jusqu'à ce que PIED COURBE +/− soit affiché.

Circuit de chauffage mélangé: appuyer à plusieurs reprises sur la touche Ⓗ (q) jusqu'à ce que CIR.MEL.PIED +/- soit affiché.

- Sélectionner le pied de la courbe à l'aide des touches + ou -

Sélectionner le point final

(FIN COURBE +/- ou CIRC.MEL.FIN +/-)

Le point final de la courbe représente la température de départ nécessaire dans le radiateur afin de chauffer l'habitation lorsque la température extérieure est de -15°C. Il est possible de sélectionner des valeurs entre 10°C et 85°C, cependant il n'est pas possible de choisir des valeurs plus basses que la valeur du pied de courbe réglé.

Circuit de chauffage non mélangé: Appuyer à plusieurs reprises sur la touche ①jusqu'à ce que FIN COURBE +/- soit affiché.

Circuit de chauffage mélangé: appuyer à plusieurs reprises sur la touche ➕ jusqu'à ce que CIRC.MEL.FIN +/- soit affiché.

▶ Sélectionner le point final à l'aide des touches ⭕ou Ⓔ.

Lors de la mise en service, pour le circuit de chauffage 0, le TA 270 reprend comme point final la température de départ maximale réglée à la chaudière.

Si le point final est modifié sur le TA 270, celui-ci est valable jusqu'à ce que la touche Ⓐ C (r) soit brièvement appuyée. Puis le TA 270 reprend comme point final la température de départ maximale réglée sur la chaudière.

De toute façon, la température de départ maximale est toujours limitée par le régulateur de température de départ de la chaudière et elle ne peut pas être dépassée.

3.7.12 Déterminer la température extérieure à partir de laquelle le chauffage se met hors fonctionnement (CHAUFF.OFF A +/-)

La température extérieure a été réglée en usine sur 99 °C, c'est-à-dire que la fonction n'est pas active et que l'installation peut être mise en service quelle que soit la température extérieure.

▶ Mettre le bouton de réglage (n) en position P. - Appuyer à plusieurs reprises sur la touche Ⓑ (q) jusqu'à ce que CHAUFF.OFF A +/- soit affiché. ▶ Sélectionner les valeurs entre 10 °C et 25 °C à l'aide des touches ⊕ ou ⊖

Les circuits de chauffage et les pompes de circulation correspondantes sont automatiquement mis hors service en période de transition et en été. Le service d'eau chaude n'est pas influencé pour autant.

Désactiver la fonction p. ex. pour une mise en service de l'installation en été:

▶ Entrer la valeur 99.0 °C à l'aide des touches ☉u .

3.7.13 Le niveau spécialiste (NIV.SPECIALISTE)

A ce niveau, il est possible d'entrer les valeurs suivantes:

• l'ajustement des sondes de température ambiante et à distance,
• l'élévation de la température de départ pour un chauffage rapide,
• sa durée,
• l'influence sur la température d'ambiance par compensation de l'ambiance,
• la limite de température maximale pour le circuit de chauffage mélangé,
• l'augmentation de la température de départ pour tous les circuits de chauffage mélangés,
• la priorité partielle pour le stockage d'eau chaude, • le réglage de la limite de gel.

Ajustement de la sonde de température ambiante (SONDE AMB. +/-)

L'ajustement de la sonde de température ambiante permet de modifier l'affichage de la température du TA 270. La valeur peut être corrigée au maximum de 3 K (°C) par étapes de 0,1 K vers le haut ou vers le bas.

▶ Positionner un instrument de mesure approprié (étalonné) de manière à mesurer la température ambiante du TA 270 sans que cet instrument ne soit influencé par la chaleur. ▶ Refermer le capot du TA 270. - Tenir le TA 270 éloigné de toute source de chaleur (soleil, chaleur du corps, etc.) pendant au moins une heure avant d'effectuer l'ajustement. ▶ Ouvrir le capot. ▶ Relever immédiatement la « bonne » température ambiante sur l'instrument de mesure de précision et noter celle-ci. ▶ Tourner le bouton de réglage (n) sur la position P. - Appuyer sur la touche Ⓑ (q) pendant 5 secondes environ jusqu'à ce que PROG. POMP.CIR. soit affiché. - Appuyer sur la touche Ⓑ pendant 5 secondes environ jusqu'à ce que NIV.SPECIALISTE soit affiché. Appuyer à plusieurs reprises sur la touche jusqu'à ce que SOND. TEMP. AMB.+/- soit affiché. La température ambiante « figée » sur le TA 270 est affichée à 0,1 °C près. - Modifier l'ajustement de la sonde de température ambiante à l'aide des touches ⚠ ou ⏻.

Il est recommandé d'effectuer l'ajustement de la sonde de température ambiante, si nécessaire, au cours d'une opération de travail séparée.

L'ajustement de la sonde de température ambiante RF 1 permet de modifier l'affichage de la température du TA 270. La valeur peut être corrigée au maximum de 3 K (°C) par étapes de 0,1 K vers le haut ou vers le bas.

• Positionner un instrument de mesure approprié (étalonné) de manière à saisir la température ambiante de la sonde de température ambiante RF 1 sans dissiper de la chaleur pouvant l'influencer. ▶ Refermer le capot du TA 270. ▶ Tenir la sonde de température ambiante RF 1 éloignée de toute source de chaleur (soleil, chaleur du corps, etc.) pendant au moins une heure avant d'effectuer l'ajustement. ▶ Ouvrir le capot. ▶ Relever immédiatement la « bonne » température ambiante sur l'instrument de mesure de précision et noter celle-ci. ▶ Tourner le bouton de réglage (n) sur la position P.
• Appuyer sur la touche Ⓑ (q) pendant 5 secondes environ jusqu'à ce que PROG. POMP.CIR. soit affiché.
• Appuyer sur la touche Ⓑ pendant 5 secondes environ jusqu'à ce que NIV.SPECIALISTE soit affiché. Appuyer à plusieurs reprises sur la touche ☑ jusqu'à ce que SOND. TEMP. DIST +/- soit affiché. La température « figée » de la sonde de température à distance est affichée à 0,1 °C près.
• Modifier l'ajustement de la sonde de température ambiante RF 1 à l'aide des touches ⚠ ou ⏻.

Régler l'augmentation du chauffage rapide (AUGMENTATION+/- ou AUGM.CIRC.MEL +/-).

L'augmentation de la courbe de chauffe peut s'effectuer dans une plage de 10.0 K et 40.0 K (°C) par étapes de 5 K (°C).

▶ Tourner le bouton de réglage (n) sur la position P. Appuyer sur la touche Ⓑ (q) pendant 5 secondes environ jusqu'à ce que PROG. POMP.CIR. soit affiché. Appuyer sur la touche ▶ pendant 5 secondes environ jusqu'à ce que NIV.SPECIALISTE soit affiché. Circuit de chauffage non mélangé : appuyer à plusieurs reprises sur la touche jusqu'à ce que AUGMENTATION+/- soit affiché.

Circuit de chauffage mélangé : appuyer à plusieurs reprises sur la touche ➕ jusqu'à ce que AUGM.CIRC.MEL +/- soit affiché.

- Modifier la valeur de l'augmentation de la courbe de chauffe à l'aide des touches ⚠ ou ⏻.

Régler la durée du chauffage rapide (DUREE +/- ou DUREE AUGM.C.M.).

La durée de l'augmentation de la courbe de chauffe peut être réglée dans une plage de 10 minutes à 2 heures par étapes de 10 minutes.

▶ Tourner le bouton de réglage (n) sur la position P. Appuyer sur la touche Ⓑ (q) pendant 5 secondes environ jusqu'à ce que PROG. POMP.CIR. soit affiché. Appuyer sur la touche ▶ pendant 5 secondes environ jusqu'à ce que NIV.SPECIALISTE soit affiché. ▶ Circuit de chauffage non mélangé : appuyer à plusieurs reprises sur la touche ➤ jusqu'à ce que DUREE +/- soit affiché.

Circuit de chauffage mélangé : appuyer à plusieurs reprises sur la touche ☑ jusqu'à ce que DUREE AUGM.C.M. soit affiché.

- Modifier la valeur de la durée de l'augmentation de la courbe de chauffe à l'aide des touches ⊕ et ⊖.

Influence de la commande par pièce (PENETRATION V +/- ou PENETR.C.M. +/-).

Cette fonction n'est opérationnelle que si la commande par pièce est mise en fonctionnement (voir paragraphe 3.7.10). Plus la valeur de l'action est grande, plus l'influence de la sonde de température ambiante (dans le TA 270 ou le RF 1) est importante sur la courbe de chauffe (température de départ souhaitée).

▶ Tourner le bouton de réglage (n) sur la position P. - Appuyer sur la touche Ⓑ (q) pendant 5 secondes environ jusqu'à ce que PROG. POMP.CIR. soit affiché. - Appuyer sur la touche ▶ pendant 5 secondes environ jusqu'à ce que NIV.SPECIALISTE soit affiché. ▶ Circuit de chauffage non mélangé : appuyer à plusieurs reprises sur la touche ➕ jusqu'à ce que PENETRATION V +/- soit affiché. ▶ Circuit de chauffage mélangé : appuyer à plusieurs reprises sur la touche ☑ jusqu'à ce que PENETR.C.M. +/- soit affiché. Régler l'action à l'aide des touches ⊕ et ⊖ ou dans une plage de 0 (aucune influence de la sonde de température ambiante sur la température de départ) à 10 (influence maximale de la sonde de température ambiante sur la température de départ).

Même lorsque la valeur de l'action a été réglée sur 0, les fonctions suivantes restent opérationnelles si elles ont été mises en service :

• Interruption du chauffage rapide dans le mode de commande par pièce, dès que la température ambiante souhaitée sur le bouton de réglage ✿ est atteinte (voir paragraphe 3.7.9 à la page 27).
• Le chauffage commute sur la fonction réglée par pièce "Service économique", dès que la température ambiante souhaitée sur le bouton de réglage C est atteinte (voir paragraphe 3.7.10).

Limitation de la température maximale pour le circuit de chauffage mélangé (TEMP.MEL.MAX +/-)

La limitation de la température maximale peut être réglée dans une plage de 25 °C à 60 °C par pas de 5 K (°C).

▶ Tourner le bouton de réglage (n) sur la position P. - Appuyer sur la touche Ⓑ (q) pendant 5 secondes environ jusqu'à ce que PROG. POMP.CIR. soit affiché. - Appuyer sur la touche Ⓑ pendant 5 secondes environ jusqu'à ce que NIV.SPECIALISTE soit affiché. - Appuyer à plusieurs reprises sur la touche Ⓑ jusqu'à ce que TEMP.MEL.MAX +/- soit affiché. ▶ Entrer la valeur pour le circuit de chauffage mélangé à l'aide des touches ⊕ et ⊖.

i Cette fonction est importante pour un chauffage par le sol :

Il peut être utile de raccorder un contrôleur mécanique pour ce circuit de chauffage sur le module mélangeur de chauffage HMM.

La fonction peut être mise hors service :

▶ Entrer la valeur 99.0 °C à l'aide des touches ⓤu.

Augmentation de la température de départ pour tous les circuits de chauffage mélangés (MEL. OFFSET +/-)

La température de départ peut être réglée à une valeur située entre 0,0 °C et 10,0 °C.

▶ Tourner le bouton de réglage (n) sur la position P. Appuyer sur la touche Ⓑ (q) pendant 5 secondes environ jusqu'à ce que PROG. POMP.CIR. soit affiché. Appuyer sur la touche Ⓑ pendant 5 secondes environ jusqu'à ce que NIV.SPECIALISTE soit affiché. - Appuyer à plusieurs reprises sur la touche Ⓑ jusqu'à ce que MEL.OFFSET +/- soit affiché. ▶ Entrer la valeur pour tous les circuits de chauffage mélangés à l'aide des touches ⊕ et ⊖.

Augmenter la température de départ de la chaudière de cette valeur afin que les températures demandées par les circuits de chauffage mélangés puissent aussi être atteintes.

Cela veut dire que les pertes de calories entre la chaudière et les circuits de chauffage mélangés sont compensées.

▶ Régler la température de départ sur la chaudière en conséquence.

Mise en / hors fonctionnement de la priorité partielle boiler (PRIO.PART.ACCUM. +/-)

La priorité partielle boiler n'est possible qu'avec une chaudière et un boiler raccordé par l'intermédiaire d'un module de commande du chauffage HSM.

En cas d'utilisation d'un appareil combiné ou d'une chaudière avec boiler raccordé, c'est la priorité du boiler qui est automatiquement active.

Exception : sur la chaudière elle-même, la priorité partielle boiler a été choisie.

▶ Tourner le bouton de réglage (n) sur la position P. - Appuyer sur la touche Ⓑ (q) pendant 5 secondes environ jusqu'à ce que PROG. POMP.CIR. soit affiché. - Appuyer sur la touche Ⓑ pendant 5 secondes environ jusqu'à ce que NIV.SPECIALISTE soit affiché. - Appuyer à plusieurs reprises sur la touche Ⓑ jusqu'à ce que PRIO.PAR.ACCUM. +/- soit affiché.

▶ À l'aide des touches ⚠ ou ⚡, sélectionner PRIO.ACCUM.RESER +/- ou PRIO.PART.ACCUM. +/-

• PRIO.ACCUM.RESER : durant le réchauffement du boiler, les pompes de circulation pour les circuits de chauffage mélangés et non mélangés sont mises hors fonctionnement. Les mélangeurs arrêtent de mélanger.
• PRIO.PART.ACCUM. +/- : la pompe de circulation pour le circuit de chauffage non mélangé raccordée au module de commande du chauffage HSM est mise hors fonctionnement lors du réchauffement du boiler. Les pompes de circulation pour les circuits de chauffage mélangés continuent à fonctionner et les mélangeurs règlent la température aux valeurs souhaitées.

i

Dans les bâtiments à faible isolation, il peut se produire, à de très basses températures extérieures, une chute imprévue de la température ambiante durant le réchauffement du boiler (avec priorité du boiler). En priorité partielle du boiler, les circuits de chauffage mélangés sont alimentés par un courant partiel. La durée de réchauffement du boiler d'eau chaude s'en trouve prolongée. Lors du réchauffement du boiler, le circuit de chauffage non mélangé est arrêté pour qu'il ne chauffe pas trop.

3.7.14 Suppression

- Les points suivants peuvent être effacés au choix : la commutation,

- un programme (p. ex. seulement le programme de chauffage),

- Afin d'éviter toute action involontaire, la touche ⒶC (r) est enfoncée. Il est facile d'enfoncer cette touche p. ex. à l'aide d'un stylo à bille.

Effacement d'un seul point de commutation

▶ Mettre le bouton de réglage (n) sur la position désirée. Appuyer à plusieurs reprises sur la touche Ⓑ (q) jusqu'à ce que le point de commutation souhaité soit affiché. ▶ Appuyer brièvement sur la touche ⒶC (r).

Effacement de tous les points de commutation personnels

Si vous désirez effectuer de nombreuses modifications dans la programmation, il est quelquefois plus commode de sortir de la programmation effectuée en usine.

Exemple : effacer le programme de chauffage complet du circuit de chauffage non mélangé.

▶ Mettre le bouton de réglage (n) en position 111. SELEC. JOUR +/- est affiché. Appuyer à plusieurs reprises sur la touche C (r). La programmation effectuée en usine est remise en marche : TOUS JOURS ; 1. SERVICE CHAUF 06:00, 1. SERVICE ECON 22:00, autres points de commutation --:--.

Remettre tous les réglages sur la programmation effectuée en usine

- Appuyer sur la touche Ⓐ C (r) pendant plus de 15 secondes env.

Au bout de 5 secondes env. apparaît sur le cadran

l'affichage

!!! ATTENTION !!!

EFFACER EN 9 SEC

EFFACER EN 8 SEC

EFFACER EN 7 SEC

...

3.7.15 Remarques supplémentaires

Autonomie

Après une journée de fonctionnement, le TA 270 dispose d'une autonomie d'environ 8 heures.

En cas de panne de courant, l'affichage s'éteint. Lorsque le temps d'autonomie est dépassé, l'heure n'est plus correctement réglée. Tous les autres réglages restent mémorisés.

Lorsque le temps d'autonomie a été dépassé : mettre à nouveau l'heure (voir paragraphe 3.7.3, "Heure (REGL. HEURE +/-)"). ▶ Ne pas arrêter le chauffage en été, mais choisir une température basse sur le TA 270 (voir paragraphe 3.6.2).

Temps de réaction

• Les temps de réaction dans le bus sont de 3 minutes au maximum.
• Les composants du bus faisant défaut sont reconnus au plus tard au bout de 3 minutes maximum.

Protection de blocage

• Protection de blocage de la pompe (dans la chaudière, module de commande du chauffage HSM ou module mélangeur de chauffage HMM) : La pompe correspondante est surveillée et après un temps d'arrêt de 24 heures, elle est mise en service pour une courte durée. Ceci permet d'éviter un blocage de la pompe.
• Protection de blocage du mélangeur (dans module mélangeur de chauffage HMM) : le mélangeur correspondant est surveillé et après un temps d'arrêt de 24 heures, il est mis en service pour une courte durée. Ceci permet d'éviter un blocage du mélangeur.

Notice succincte d'utilisation

Une notice succincte d'utilisation se trouve à droite dans le socle.

3.7.16 TA 270 avec sonde de température à distance intégrée RF 1 (accessoire)

Le RF 1 rend inopérant la sonde intégrée dans le TA 270.

Le RF 1 est déterminant pour l'affichage et le réglage.

▶ Utiliser le RF 1 lorsque l'emplacement du TA 270 ne convient pas pour une mesure correcte de la température ambiante désirée.

3.7.17 Télérupteur (sur les lieux d'installation) branché sur le TA 270

Commande à distance des circuits de chauffage réglés par le TA 270 à l'aide d'un télérupteur.

L'application la plus courante :

Mise en marche du chauffage par commande à distance par l'intermédiaire du téléphone et d'un code personnel.

▶ Avant de quitter l'installation : choisir le mode de service pour le moment du retour (chauffage automatique ou en continu). ▶ Fermer le télérupteur : le TA 270 fonctionne en mode Service économique. Sur le cadran apparaît l'affichage BLOQUE PAR TEL. Lorsque le contact est ouvert, p. ex. par un signal téléphonique codé, le TA 270 travaille en mode de service choisi préalablement.

Si, en plus, la fonction JOURS VACANCE (voir paragraphe 3.7.3) ou BLOQUE PAR TELEPHONE (voir paragraphe 3.7.17) est activée pour toutes les télécommandes TF 20, le boiler d'eau chaude refroidit et la pompe de circulation est hors fonctionnement.

Lors d'une absence prolongée, l'habitation (murs, etc.) se refroidit considérablement et met, en conséquence, plus longtemps à se réchauffer. Enclencher donc le chauffage à temps.

3.7.18 Messages du TA 270

Les pannes survenues sur la chaudière ou sur un autre composant relié au bus sont transmises au TA 270 et peuvent être lues sur celui-ci. En cas de panne à la chaudière, le voyant de contrôle ⚙ (I) clignote en plus, et le display affiche p. ex. TESTER INSTALL. A3.

▶ Respecter les indications figurant dans les instructions de la chaudière.

- Consulter votre installateur ou le service après-vente de JUNKERS.

Lorsque, sur le cadran du TA 270, apparaît l'affichage MANQUE MODUL.BUS :

Contrôler si la chaudière est mise en marche. Si cette erreur ou une ERREUR CAN continue d'être affichée : consulter votre installateur ou le service après-vente de JUNKERS.

Lorsque, sur le cadran du TA 270, apparaît l'affichage ERREUR PARTICIP :

▶ Tourner le bouton de réglage (n) sur la position i (paragraphe 5).

3.8 Fonction cascade

Aucune commande n'est nécessaire sur le TA 270 (pour informations supplémentaires, voir paragraphe 1.5.2).

4. REMARQUES GÉNÉRALES

... et conseils pour économiser de l'énergie :

... et conseils pour économiser de l'énergie :

• Dans une régulation climatique, la température de départ est réglée en fonction de la courbe de chauffe déterminée : plus la température extérieure est basse, plus la température de départ est haute. Pour économiser de l'énergie : en fonction de l'isolation thermique du bâtiment et des conditions d'installation, régler la courbe de chauffe sur la position la plus basse possible (voir paragraphe 3.7.11), de sorte que les pièces se réchauffent rapidement après le mode "Service économique" même lorsque la courbe de chauffe est réglée sur une position basse : mettre en marche le chauffage rapide (voir page 27).
• Chauffage par le sol avec circuit de chauffage mélangé : ne pas dépasser la température maximale recommandée par le fabricant comme température de départ maximale (p. ex. 60°C) (voir "Limitation de la température maximale pour le circuit de chauffage mélangé (TEMP.MEL.MAX +/-)" page 33).
• Économiser de l'énergie dans un bâtiment disposant d'une bonne isolation thermique : mettre la température économique sur la position (voir paragraphe 3.4). Éviter un refroidissement trop important des pièces (thermostat TA 270 ou RF 1 à un endroit approprié) : mode de service économique à réglage par pièce (voir paragraphe 3.7.10).
• Dans toutes les pièces, ouvrir les vannes thermostatiques de sorte que la température ambiante souhaitée puisse effectivement être atteinte. Seulement si, au bout d'un certain temps, la température n'est pas atteinte, augmenter la température de chauffage sur le TA 270 (voir paragraphe 3.3).
• Un abaissement de la température ambiante diurne ou nocturne permet d'économiser beaucoup d'énergie. L'abaissement de la température ambiante d'un seul degré (°C) peut se traduire par une économie d'énergie pouvant aller jusqu'à 5%. Cependant, il n'est pas recommandé de laisser la température ambiante des pièces chauffées tous les jours descendre en dessous de +15 °C, car des murs trop refroidis continuent à répandre du froid dans la pièce et on a tendance à choisir une température ambiante trop élevée ce qui se traduit par une consommation en énergie plus élevée que dans le cas d'un apport de chaleur régulier.
• Bonne isolation thermique du bâtiment : la température économique déterminée n'est pas atteinte. Pourtant on économise de l'énergie puisque le chauffage est arrêté. Choisir plutôt l'heure de la mise en route du mode de service économique.
• Pour aérer les pièces, ne pas laisser les fenêtres en position basculée. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant.
• Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).
• Fermer les vannes thermostatiques durant l'aération ou choisir "Service économique" sur le TA 270.

5. DÉPANNAGE

Lorsque, sur le cadran du TA 270, apparaît l'affichage ERREUR PARTICIP :

▶ Tourner le bouton de réglage (n) sur la position i (voir paragraphe 3.7.7).

Les erreurs suivantes peuvent être affichées.

Lorsqu'une erreur est affichée pour une durée inférieure à 1 minute environ, il ne s'agit pas d'une erreur mais du temps de réaction prédéterminé jusqu'à ce que les données soient reprises.

À l'exception du BM 1, les composants du bus faisant défaut ne seront indiqués que s'ils se sont présentés auprès du TA 270 une fois mis sous tension d'alimentation. Les messages restent conservés jusqu'à ce que la tension d'alimentation soit interrompue.

	Weergave Indication	Oorzaak Cause	Oplossing Remède
N	Busmodule Y ontbreekt	Busmodule in ketel Y meldt zich niet meer.	Controleer of de hoofdschakelaar van ketel Y ingeschakeld is. Controleer de bedrading en hef de onderbreking indien nodig op.
F	MANQUE MODUL.BUS Y	Le module de bus dans la chaudière Y n'est plus détecté.	Contrôler si l'interrupteur principal de la chaudière Y est actionné. Contrôler le câblage et, le cas échéant, rétablir la liaison.
N	Fout XY	Fout XY in een van de ketels.	Controleer de weergave van de ketel of van de ketels en verhelp de fout volgens de bijbehorende documentatie
F	ERREUR XY Erreur XY dans une des chaudières.		Contrôler l'affichage de la chaudière et éliminer l'erreur conformément à la documentation correspondante.
N	VSM ontbreekt Module HSM meldt zich niet meer.		Controleer of voedingsspanning op de HSM aanwezig is. Controleer de bedrading en hef de onderbreking indien nodig op.
			Codeerschakelaar onder spanning gedraaid.
F	MANQUE MCC Le module HSM n'est plus détecté.		Contrôler si la tension d'alimentation est appliquée au HSM. Contrôler le câblage et, le cas échéant, rétablir la liaison.
	Commutateur de codage sur HSM tourné sous tension.		Interrompre brièvement la tension d'alimentation de l'ensemble de l'installation.
N	VSM fout X Module HSM meldt fout X (= LED-weergave van HSM knippert X keer).		Zie installatie- en bedieningshandleiding van de HSM.
F	ERREUR X MCC	Le module HSM signale une erreur X (=affichage LED sur le HSM clignote X fois).	Voir instructions d'installation et d'utilisation du HSM.
N	VMM Z ontbreekt	Module HMM met codering Z (1 tot 10) meldt zich niet meer.	Controleer of voedingsspanning op de HMM aanwezig is. Controleer de bedrading en hef de onderbreking indien nodig op.
		Codeerschakelaar onder spanning gedraaid.	Onderbreed de voedingsspanning van HSM. Hele installatie kort.
F	MANQUE MMC Z	Le module HMM avec codage Z (1 à 10) n'est plus détecté.	Contrôler si la tension d'alimentation est appliquée au HMM. Contrôler le câblage et, le cas échéant, rétablir la liaison.
	Commutateur de codage sur le module HMM tourné sous tension.		Interrompre brièvement la tension d'alimentation de l'ensemble de l'installation.
N	VMM Z Fout X Module	HMM met codering Z (1 tot 10) meldt fout X (= LED-weergave op HMM knippert X keer).	Zie installatie- en bedieningshandleiding van de HMM.
F	ERREUR X HMM Z	Le module HMM avec co-dage Z (1 à 10) signale erreur X (=affichage LED sur le HMM clignote X fois).	Voir instructions d'installation et d'utilisation du HMM.
N	TF 20 Z ontbreekt TF	20 met codering Z (0 tot 10) meldt zich niet meer.	Controleer of voedingsspanning op de TF 20 aanwezig is. Controleer de bedrading en hef de onderbreking indien nodig op.
	Codering tijdens het	in wer-king zijn gewijzigd.	Onderbreek de voedingsspanning van de hele installatie kort.
F	MANQUE TF 20 Z La Codage modifié lors	télécommande TF 20 avec codage Z (0 à 10) n'est plus détectée.	Contrôler si la tension d'alimentation est appliquée à la TF 20. Contrôler le câblage et, le cas échéant, rétablir la liaison.
		du ser-vice.	Interrompre brièvement la tension d'alimentation de l'ensemble de l'installation.
N	CAN-fout 1 Communicatie tussen de deelnemers onderbroken.		Hef de onderbreking op.
F	ERREUR CAN 1 La	communication entre les composants du bus est inter-rompue.	Rétablir la liaison.
N	CAN-fout 2 Leidingen	aan de klemmen 2 en 6 verwisseld of kort-sluiting.	Sluit de leidingen volgens het schakelschema aan of hef de kortsluiting op.
F	ERREUR CAN 2 Les	conducteurs ont été in-versés sur les bornes 2 et 6 ou court-circuit.	Brancher les conducteurs conformément au schéma électrique ou remédier aux causes du court-circuit.
N	CAN-fout 3 Zie CAN-fout 1 en CAN-fout 2.
F	ERREUR CAN 3 voir	ERREUR CAN 1 + ERREUR CAN 2.
	Klacht Oorzaak	Oplossing	Remède Panne Cause
N	Gewenste kamertemperatuur wordt niet bereikt.	Thermostaatkraan of thermo-staatkranen te laag ingesteld.	Stel de kraan of de kranen hoger in.
		Verwarmingscurve te laag ingesteld.	Stel de draaiknop van de TA 270 hoger in of corrigeer de verwarmingscurve.
		Keuzeknop voor de aanvoer-temperatuur op ketel te laag ingesteld.	Stel de keuzeknop voor de aanvoertemperatuur hoger in.
		Gevraagde boilertemperatuur bij boileraansluiting via module HSM kan niet worden bereikt. Door voortdurende voorrang van boiler geen verwarmingsfunctie.	Verander het eindpunt van de verwarmings-curve van het verwarmingscircuit 0 en zet het terug om het eindpunt vast te zetten.Stel pas daarna de keuzeknop voor de aan-voertemperatuur op de ketel overeenkomstig hoger in.
		Lucht in de verwarmingsinstallatie.	Ontlucht de verwarmingsradiatoren en de ver-warmingsinstallatie.
F	La température ambiante souhaitée n'est pas atteinte.	Le réglage de(s) robinet(s) thermostatique(s) est trop bas.	Augmenter le réglage du (des) robinet(s) ther-mostatique(s).
		La courbe de chauffe est trop basse.	Régler le bouton de réglage se trouvant sur le TA 270 sur une position plus élevée ou corriger la courbe de chauffe.
		La température de départ réglée à la chaudière est trop basse.	Augmenter la température de départ sur la chaudière en réglant sur une position plus élevée.
		La température demandée au boiler ne peut pas être atteinte en cas de raccordement du boiler par l'intermédiaire du HSM. Pas de fonction de chauffage dû à une priorité permanente du boiler.	Modifier le point final de la courbe de chauffe du circuit chauffage 0, et le remettre pour bloquer le point final. Seulement après, régler en conséquence la température de départ sur la chaudière à une position plus élevée.
		Présence d'air dans l'installation de chauffage.	Purger les radiateurs et l'installation de chauffage.
N		Snelopwarming is uitgeschakeld.	Schakel de snelopwarming in. Verwarmen duurt
		Duur of verhoging van de snel-opwarming te laag.	Stel de waarden hoger in.
F	Le réchauffement dure trop longtemps.	Chauffage rapide est hors fonctionnement.	Mettre en fonctionnement le chauffage rapide.
		La durée ou l'augmentation du chauffage rapide est trop basse.	Augmenter les valeurs.
N	Gewenste kamertemperatuur wordt ver overschreden.	Verwarmingsradiatoren worden te warm.	Stel de thermostaatknop of de thermostaat-knoppen lager in.
			Stel de draaiknop op de TA 270 lager in. Of beter, corrigeer de verwarmingscurve.
		Montageplaats van de TA 270 ongunstig, bijvoorbeeld bij buitenmuur, in de buurt van een raam, luchtstroom, enz.	Kies een betere montageplaats (zie paragraaf 2.1.2) of gebruik een externe RF 1.
F	La température ambiante souhaitée est largement dépassée.	Les radiateurs deviennent trop chauds.	Baisser le réglage du (des) robinet(s) ther-mostatique(s).
			Régler le bouton de réglage se trouvant sur le TA 270 sur une positon plus basse. Ou mieux, corriger la courbe de chauffe.
		Emplacement du thermostat TA 270 mal choisi, p. ex. mur extérieur, proximité de fenêtres, courant d'air, etc.	choisir un meilleur emplacement pour le ther-mostat (voir paragraphe 2.1.2) ou utiliser la sonde de température externe RF 1.
	KlachtPanne	OorzaakCause	OplossingRemède
N	Te grote temperatuurschommelingen.	Tijdelijke inwerking van warmte op de ruimte, bijvoorbeeld door zonlicht, verlichting, televisie, open haard enz.	Schakel de kamercompensatie in.
			Vergroot de invloed.
			Kies een betere montageplaats (zie paragraaf 2.1.2) of gebruik een externe RF 1.
F	Variations de températures trop élevées.	Influence temporaire de sources de chaleur dans la pièce telles éclairage, soleil, télévision, feu ouvert, une cheminée, etc. influencing momentanément la température régnant dans la pièce.	Mettre en marche le mode de commande par pièce.
			Augmenter l'effet.
			Choisir un meilleur emplacement pour le thermostat (voir paragraphe 2.1.2) ou utiliser la sonde de température externe RF 1.
N	Stijging in plaats van ver-laging van temperatuur.	Tijd van de dag verkeerd ingesteld.	Controleer de instelling.
F	La température monte au lieu de baisser.	Mauvais réglage de l'heure. Contrôler le réglage.
N	Bij de spaarfunctie een te hoge kamertemperatuur.	Te grote warmteopslag van het gebouw.	Kies het begintijdstip van de spaarfunctie vroeger.
F	Température ambiante trop élevée en mode de service économique.	Bâtiment dispose d'une bonne isolation thermique.	Choisir plutôt l'heure de la mise en route du mode de service économique.
N	Verkeerde regeling of geen regeling.	Verkeerde bedrading van de TA 270.	Controleer de bedrading volgens het aansluit-schema en corrigeer indien nodig.
F	Mauvais réglage ou pas de réglage du tout.	Mauvais branchement du thermostat TA 270.	Contrôler les connexions conformément au schéma électrique et les corriger si nécessaire.
N	Geen weergave of weergave reageert niet.	Stroom zeer kort uitgevallen. Zet	de hoofdschakelaar van de ketel uit.Wacht enkele seconden en schakel opnieuw in.
F	Aucun affichage ou l'affichage ne réagit pas.	Panne de courant de très courte durée.	Arrêter la chaudière par l'interrupteur principal, attendre quelques secondes, puis remettre en marche.
N	Boiler verwarmt niet.	Keuzeknop voor de warm-watertemperatuur op de ketel te laag ingesteld.	Stel de keuzeknop voor de warmwatertemperatuur op de ketel hoger in.
		Keuzeknop voor aanvoertemperatuur te laag ingesteld (bij aansluiting van boiler via HSM).	Verander het eindpunt van de verwarmings-curve van het verwarmingscircuit 0 en zet het terug om het eindpunt vast te zetten. Stel pas daarna de keuzeknop voor de aanvoer-temperatuur op de ketel overeenkomstig hoger in.
F	Le boiler ne chauffe pas.	La température de l'eau chaude réglée sur la chaudière est trop basse.	Régler la température de l'eau chaude sur la chaudière en mettant sur une position plus élevée.
		La température de départ sur la chaudière est réglée à une posi-tion trop basse (en cas de rac-cordement du boiler par l'intermédiaire du HSM).	Pour fixer le point final de la courbe de chauffe du circuit de chauffage 0, modifier le point final et le remettre en position initiale. Ne procéder qu'ensuite au réglage à plus haute température du sélecteur de température de départ du radiateur.

6. VUE GLOBALE

Programmeeroverzicht (fabrieksinstelling) Vue globale de la programmation (réglage effectué en usine)
Stand van de draaischakelaar	Druk op toets	Display (fabrieksinstelling)	Instelbereik (toetsen + of +)	Ingesteld op TA 270	Beschrijving → blz ...
Position du bou-ton de réglage	Appuyer sur la touche	Indication (réglage en usine)	Plage de réglage (touches + ou +)	Réglée sur le TA 270	Description → page ...
	---	Tijd inst. +/- (12:00)	00:00 ... 23:59 ---		18
		Régl. heure +/- (12:00)
	◎	Dag kiezen +/-	maandag ... zondag	---	18
		Sélec. jour +/-	lundi ... dimanche
	◎	Vrije dagen +/- (0)	0 ... 99		18
		Jours vacance +/- (0)
	◎	Automatisch +/-	automatisch / continu verwarmer		18
		Automatique +/-	automatique / chauffage permanent
	---	Dag kiezen +/-	alle dagen van de week maandag ... zondag	zie blz. 48	19
		Sélec. jour +/-	tous les jours lundi ... dimanche	voir page 48
	◎	1e normale temp. (6:00) zie blz 48	00:00 ... 23:50		20
		1 service chauf (6:00)		voir page 48
	◎	1e gered. temp. (22:00) zie blz 48	00:00 ... 23:50		20
		1. service écon (22:00)		voir page 48
	2e en 3e begintijdstip verwarmen en spaarfunctie, zie boven.Verwijder niet noodzakelijke schakelpunten (druk kort op de toets "C", in het display wordt --:-- weergegeven).			zie blz. 48	20
	Pour les 2 ième et 3ème mises en route du chauffage et du mode de service économique, voir ci-dessus. Effacer tous les points de commu-tation dont vous n'avez pas besoin (appuyer brièvement sur la touche "C", sur le cadran apparaît --:--).			voir page 48
	of	Afst.bediening	---	zie TF 20	6
	ou	Télécommande		voir TF 20

Programmeeroverzicht (fabrieksinstelling) Vue globale de la programmation (réglage effectué en usine)
Stand van de draaischakelaar	Druk op toets	Display (fabrieksinstelling)	Instelbereik (toetsen ☑ of ☒)	Ingesteld op TA 270	Beschrijving ➔ blz ...
Position du bou-ton de réglage	Appuyer sur la touche	Indication (réglage en usine)	Plage de réglage (touches ☑ ou ☒)	Réglée sur le TA 270	Description ➔ page ...
	---	Dag kiezen +/-	Alle dagen van de week maandag ... zondag	zie blz. 48	19
		Sélec. jour +/-	Tous les jours lundi ... dimanche	voir page 48
	☒	1e normale tem. (6:00) zie blz. 4800:00 ... 23:50			20
		1. service chauff (6:00)		voir page 48
	☒	1e gered. temp. (22:00) zie blz. 4800:00 ... 23:50			20
		1. service écon. (22:00)		voir page 48
	2e en 3e begintijdstip verwarmen en spaarfunctie zie bovenVerwijder niet noodzakelijke schakelpunten (druk kort op de toets "C", in het display wordt --:-- weergegeven)			zie blz. 48	20
	Pour les 2ème et 3ème mises en route du chauffage et du mode de service économique voir ci-dessus. Effacer tous les points de commuta-tion dont vous n'avez pas besoin (Appuyer brièvement sur la touché "C" sur le cadran apparaît --:--).			voir page 48
	of Afst.bediening zie TF 20		---		6
	ou---	TélécommandeOnmidd.: nee +/-		voir TF 20
			nee / ja		22
		Immédiat.: non +/-	non / oui
	☒	Dag kiezen +/-	Alle dagen van de week maandag ... zondag	zie blz. 48	23
		Sélec. jour +/-	Tous les jours lundi ... dimanche	voir page 48
	☒	1 e vrijgave (5:00) zie blz. 48	00:00 ... 23:50		23
		1. déverrouillage (5:00)		voir page 48
	☒	1 e blokkering (22:00) zie blz. 48	00:00 ... 23:50		23
		1. verrouillage (22:00)		voir page 48
	2e en 3e vrijgave en blokkering zie bovenVerwijder niet noodzakelijke schakelpunten (druk kort op de toets ☐ "C", in het display wordt --:-- weergegeven)			zie blz. 48	23
	Pour les 2ème et 3ème déverrouillages et verrouillages voir ci-dessus.Effacer tous les points de commutation dont vous n'avez pas besoin (Appuyer brièvement sur la touché ☐ "C" sur le cadran apparaît --:--).			voir page 48

INSTALLATIE MET BOILER INSTALLATION AVEC BOILER
Programmeeroverzicht (fabrieksinstelling) Vue globale de la programmation (réglage effectué en usine)
Stand van de draaischakelaar	Druk op toets	Display (fabrieksinstelling)	Instelbereik (toetsen + of +)	Ingesteld op TA 270	Beschrijving → blz ...
Position du bou-ton de réglage	Appuyer sur la touche	Indication (réglage en usine)	Plage de réglage (touches + ou +)	Réglée sur le TA 270	Description → page ...
	Indien afwijkend van de fabrieksinstelling op het programmeerniveau Tijd/temp +/- ingesteld is:				23
	Au cas où, dans le niveau de programmation, contrairement au réglage effectué en usine, serait réglé EC:HEURE/TEMP +/-:
	---	Onmidd.: nee +/-	nee / ja		22
		Immédiat.: non +/-	non / oui
	◎	Dag kiezen +/-	Alle dagen van de week maandag ... zondag	zie blz. 49	23
		Sélec. jour +/-	Tous les jours lundi ... dimanche	voir page 49
	◎	1° tijd boiler (5:00 60.0°C)	00:00 ... 23:50	zie blz. 49	24
		1. heur. chauff-eau (5:00 60.0°C)		voir page 49
	◎	1° temp. boiler (5:00 60.0°C)	10°C ... 60°C daarboven + ca. 5 seconden indruk-ken (tot 70°C)	zie blz. 49	24
		1. temp. chauff-eau (5:00 60.0°C)	10°C à 60°C au-delà ap-puyer + pendant 5 se-condes env. (jusqu'à 70°C)	voir page 49
	Schakelpunten 2 tot 6 zie boven. Verwijder niet noodzakelijke schakelpunten (druk kort op de toets “C”, in het display wordt --:-- weergegeven)			zie blz. 49	24
	Pour les points de commutation 2 à 6, voir ci-dessus. Effacer tous les points de commutation dont vous n'avez pas besoin (Appuyer brièvement sur la touché “C”, sur le cadran apparaît --:--)			voir page 49
Programmeeroverzicht (fabrieksinstelling) Vue globale de la programmation (réglage effectué en usine)
Stand van de draaischakelaar	Druk op toets	Display (fabrieksinstelling)	Instelbereik (toetsen + of +)	Ingesteld op TA 270	Beschrijving → blz ...
Position du bouton de réglage	Appuyer sur la touche	Indication (réglage en usine)	Plage de réglage (touches + ou +)	Réglée sur le TA 270	Description → page ...
	Ingestelde waarden weergevenElke waarde wordt gedurende 3 seconden weergegeven. Roep waarden op met de toetsen + en - Druk op de toets . De waarden worden gedurende 3 seconden weergegeven.			---	24
	Afficher les valeurs réglées Chaque valeur est affichée pour une durée de 3 secondes. Appeler les valeurs au choix à l'aide des touches + ou - Appuyer sur la touché ▶. Les valeurs sont encore une fois affichées pour une durée de 3 secondes.

Programmeeroverzicht (fabrieksinstelling) Vue globale de la programmation (réglage effectué en usine)
Stand van de draaischakelaar	Druk op toets	Display (fabrieksinstelling)	Instelbereik (toetsen + of +)	Ingesteld op TA 270	Beschrijving → blz ...
Position du bouton de réglage	Appuyer sur la touche	Indication (réglage en usine)	Plage de réglage (touches + ou +)	Réglée sur le TA 270	Description → page ...
	---	Programm.niveau	---	---	31
		Niveau programme
	≥ 5 s	Inst. niveau	---	---	31
		Niv. spécialiste
		Compensaties	---	---	31
		Ajustage
		Ruimtevoeler +/- (20.8°C)	± 3 K (°C) in stappen van 0,1 K		31
		Sonde amb. +/- (20.8°C)	± 3 K (°C) par étapes de 0,1 K
		Afst.voeler +/- (20.3°C) Indien aanwezig. ± 3 K (°C) in stappen van 0,1 K			31
		Sonde dist. +/- (20.3°C) S'il y en a un. ± 3 K (°C) par étapes de 0,1 K
		Radiatorenkring:	---	---	---
		Circuit radiat:
		Afst.bediening Wanneer TF	20 voor ver-warmingscircuit 0aan-wezig, verder met weergave: Mengkring	zie TF 20	6
		Télécommande	Lorsqu'une télécommande TF 20 existe pour le circuit de chauffage 0, continuer avec l'affichage: Circuit mélangeur	voir TF 20
		Snelopwarmen	---	---	32
		Chauffage rapide
		Verhoging +/- (20.0°C)	10 K (°C) ... 40 K (°C) in stappen van 5 K		32
		Augmentation +/- (20.0°C)	10 K (°C) ... 40 K (°C) par étapes de 5 K
		Duur +/- (1:00) 10 minuten tot 2 uur in stappen van 10 minuten			32
		Durée +/- (1:00) 10 minutes à 2 heures par étapes de 10 minutes
		Doorgr. V +/- (5)	0 ... 10		33
		Pénétration V +/- (5)
		Mengkring:	---	---	---
		Circuit mélang:
Position du bou-ton de réglage	Appuyer sur la touche	Indication (réglage en usine)	Plage de réglage (touches + ou +)	Réglée sur le TA 270	Description → page ...
		Afst.bediening	Wanneer TF 20 voor ver-warmingscircuit 1 aan-wezig, verder met weergave: Offset temp +/-	zie TF 20	6
		Télécommande	Lorsqu'une TF 20 existe pour le circuit de chauffage 1, continuer avec l'affichage: M offset +/-	télécommande voir TF 20
	⊗	Snelopwarmen	---	---	32
		Chauffage rapide
	⊗	Verhoging m. +/- (10.0°C)	10 K (°C) ... 40 K (°C) in stappen van 5 K		32
		Augm. circ. mel +/- (10.0°C)	10 K (°C) ... 40 K (°C) par étapes de 5 K
	⊗	Duur m. +/- (1:00) 10 minuten tot 2 uur in stappen van 10 minuten			32
		Durée augm.c.m. +/- (1:00) 10 minutes à 2 heures par étapes de 10 minutes
	⊗	Doorgr. m. +/- (5)	0 ... 10		33
		Pénétr. c.m. +/- (5)
	⊗	Max. temp +/- (99.0°C)	25°C ... 60°C, 99 C (= functie uit) in stappen van 5 K		33
		Temp. mel. max +/- (99.0°C)	25°C ... 60°C, 99 C (= fonction inactivée) par étapes de 5 K
	⊗	Offset temp. +/- (5.0°C)	0 K (°C) ... 10 K (°C) in stappen van 1 K		34
		Mel. offset +/- (5.0°C)	0 K (°C) ... 10 K (°C) par étapes de 1 K
	⊗	Deelv. boiler +/-	deelv. boiler of voorr.boiler		34
		Prio.part.accum +/-	prio. part. accum. ou prio. accum. réser.

Verwarmingstijden voor ongemengd verwarmingscircuit nr.				Temps de chauffage pour circuit de chauffage non mélangé n°
Schakelpunt	1 e verwarmen	1 e sparen 2	e verwarmen	2 e sparen 3	e verwarmen	3 e sparen
Point de commutation	1 er chauffer	1 er économiser	2 ième chauffer	2 ième économiser	3 ième chauffer	3 ième économiser
maandag
lundi
dinsdag
mardi
woensdag
mercredi
donderdag
jeudi
vrijdag
vendredi
zaterdag
samedi
zondag
dimanche

Verwarmingstijden voor gemengd verwarmingscircuit nr. Temps de chauffage pour circuit de chauffage mélangé n°
Schakelpunt	1e verwarmen	1e sparen 2	e verwarmen	2e sparen 3	e verwarmen	3e sparen
Point decommutation	1er chauffer 1	er économiser	2ième chauffer 2	ième économiser 3	ième chauffer 3	ième économiser
maandag
lundi
dinsdag
mardi
woensdag
mercredi
donderdag
jeudi
vrijdag
vendredi
zaterdag
samedi
zondag
dimanche

Vrijgave / blokkeren van de warmwaterbereiding				Déverrouillage / verrouillage de la préparation d'eau chaude
Schakelpunt	1e vrijgave	1e blokkeren	2e vrijgave	2e blokkeren	3e vrijgave 3	e blokkeren
Point de commutation	1er déverrouillage	1er verrouillage	2ième déver-rouillage	2ième verrouillage	3ième déver-rouillage	3ième verrouillage
maandag
lundi
dinsdag
mardi
woensdag
mercredi
donderdag
jeudi
vrijdag
vendredi
zaterdag
samedi
zondag
dimanche

7. BELANGRIJKE NOTA’S	7. NOTICES IMPORTANTES
De typeaanduiding en het FD-nummer vindt U terug op het toestel. Gelieve deze gegevens te vermelden bij elk contact met Uw installateur of met onze naverkoopservice.	Vous trouverez l'indication du type et le numéro FD sur l'appareil. Veuillez mentionner ces données lors de chaque contact avec votre l'installateur ou avec notre service après-vente.
8. NAVERKOOPSERVICE	8. SERVICE APRES-VENTE
SERVICO nv heeft een technische naverkoopservice ter beschikking van de installateur en de gebruiker.In geval van moeilijkheden, wendt U tot SERVICO nv (naverkoopservice van de fabriek).	SERVICO sa tient un service après-vente à la disposition de l'installateur et de l'usager.En cas de difficulté, adressez-vous à SERVICO sa (service après-vente de l'usine).
9. WAARBORG	9. GARANTIE
De toegestane waarborg is slechts geldig indien de installatie nauwkeurig voldoet aan deze voorschriften en indien de volledige installatie volgens de regels der kunst uitgevoerd werd.	La garantie accordée n'est valable que si l'installation est rigoureusement conforme aux présentes prescriptions et si l'installation entière est correctement effectuée.

DIENST NA VERKOOP(met techniekers uit Uw regio)

SERVICE APRES-VENTE(avec techniciens de votre région)

SERVICO sa tient un service après-vente à la disposition de l'installateur et de l'usager.

En cas de difficulté, adressez-vous à SERVICO sa (service après-vente officiel du fabricant).

	nv SERVICO saKontichsesteenweg 602630 Aartselaar
	ALGEMEEN NUMMERNUMERO GENERAL	03 887 20 60
	FAX ALGEMEEN NUMMERNUMERO GENERAL	03 877 01 29
	DIENST NA VERKOOPonderhoud & herstellingenSERVICE APRES-VENTeentretien & réparations	03 880 71 00
	TECHNISCH ADVIESCONSEIL TECHNIQUE	03 880 71 02
	FAX DIENST NA VERKOOPSERVICE APRES-VENTE	03 888 91 56
	COMMERCIELE DIENSTverkoop, documentatie & scholingenSERVICE COMMERCIALvente, documentations & écolages	03 880 71 03
	FAX COMMERCIELE DIENSTSERVICE COMMERCIAL	03 877 01 29
	LOGISTIEKbestellingen & wisselstukkenLOGISTIQUEcommandes & pièces de rechange	03 880 71 01
	FAX LOGISTIEKLOGISTIQUE	03 887 01 03
	WEB www.junkers-servico.be

REMARQUE IMPORTANTE

Même un JUNKERS a besoin d'une surveillance et d'un entretien régulier.

Un entretien préventif évite une usure prématurée et/ou une consommation anormale.

Ce travail peut être effectué uniquement par un installateur, un homme de métier agréé ou par le service technique de l'usine.
