HT 59 - Hotte SCHOLTES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HT 59 SCHOLTES au format PDF.

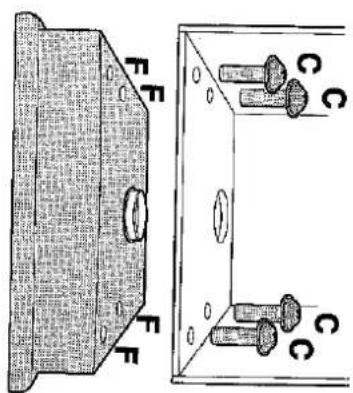

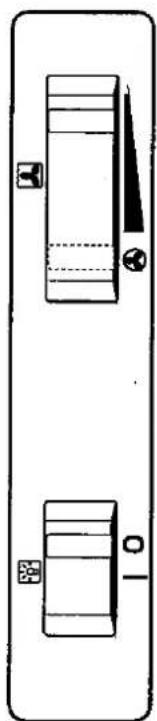

| Type de produit | Hotte décorative sous-meuble |
| Marque | Scholtès |
| Modèle | HT 59 |
| Dimensions (L x P x H) | 898 x 450 x 175 mm |
| Poids | 8,9 kg |
| Alimentation électrique | 230 V ~ 50 Hz, 3 A |
| Puissance totale absorbée | 280 W |
| Puissance du moteur | 2 x 120 W |
| Puissance des lampes | 2 x 40 W |
| Débit d'air (évacuation) - min | 197 m³/h |
| Débit d'air (évacuation) - max | 302 m³/h |
| Débit d'air (évacuation) - intensif | 345 m³/h |
| Débit d'air (recirculation) - min | 167 m³/h |
| Débit d'air (recirculation) - max | 214 m³/h |
| Débit d'air (recirculation) - intensif | 225 m³/h |
| Diamètre de raccordement | 120 mm |
| Filtre à graisse | Métallique, lavable au lave-vaisselle (60°C) |
| Filtre à charbon (option) | À remplacer tous les 6 mois |
| Surface de filtration | 1916 cm² |
| Hauteur minimale d'installation | 65 cm (électrique) / 75 cm (gaz) |
| Type de commande | Coulisse (vitesse + éclairage) |
| Mode d'évacuation | Évacuation extérieure ou recirculation avec filtre à charbon |
| Fonctionnalités | Tiroir escamotable, éclairage halogène, 3 vitesses |
| Niveau sonore | Non spécifié mais fonctionnement silencieux |
| Entretien | Nettoyage externe avec alcool ou détergent neutre ; filtre métallique tous les 10 jours |
| Conformité | Normes électriques en vigueur |
FOIRE AUX QUESTIONS - HT 59 SCHOLTES
Questions des utilisateurs sur HT 59 SCHOLTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice HT 59 - SCHOLTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HT 59 de la marque SCHOLTES.
MODE D'EMPLOI HT 59 SCHOLTES
Scholtës
CUISSON - AÉRATION - CONSERVATION - LAVAGE
BOÎTE POSTALE 48 - 57101 THIONVILLE CEDEX
TÉL. 82.55.75.00 - TÉLÉCOPIE: 82.55.77.80
SOCIÉTÉ ANONYME AU CAPITAL DE 70 000 000 F
RC THIONVILLE B 335 075 404 000 12 - APE 297 A
SIÈGE SOCIAL:
(1) 2017年1月1日至2018年1月1日（含）的公司股票交易均价为4.56元/股，与前一交易日收盘价相比，涨幅为-0.97%。
(1) 2017年1月1日，公司召开2017年第二次临时股东大会，并通知全体董事。
(1) 2017年1月1日
[Figure]
To Scholtes
Schoites
1015 Scholfs
图 1
LIHEA
Overeenkomstig onze verkoopvoorwaarden behouden wij ons het recht voor onze modellen zonder voorafgaande kennisgeving te wijzigen; dit boekje kan niet als een contractueel dokument worden beschouwd.
En conformidad a las condiciones generales y de venta, nos reservamos la facultad de modificar nuestros modelos sin aviso previo, y este manual no puede ser considerado en modo alguno un documento contractual.
Gemäß unserer allgemeinen Verkaufsbedingungen behalten wir uns die Möglichkeit vor unsere Modelle unangekündigt abzuändern; die vorliegende Broschüre kann daher nicht als ein vertaglich bindendes Dokument angesehen werden.
In conformity with our general conditions of sale, we reserve the right to modify our models without notice, and this booklet can in no way be considered as a binding document.
Conformément à nos conditions générales de vente, nous nous réservons la faculté de modifier nos modèles sans préavis; et cette brochure ne peut être considérée comme un document contractuel.
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
| 12 | 12 |
| 13 | 13 |
| 14 | 14 |
| 15 | 15 |
| 16 | 16 |
| 17 | 17 |
| 18 | 18 |
| 19 | 19 |
| 20 | 20 |
| 21 | 21 |
| 22 | 22 |
| 23 | 23 |
| 24 | 24 |
Toudsoverzicht
Wyj zijn ervan overturned dat dit appearat tot uw volle tevedenheld zal funktioneren. Wyj raden u met klern aan deze gebruiksaanwijzing le lezen; het gebruik van het appearat wordt er zeer door vereenvooldig.
U heeft zofust een Scholtes afzügkap aangeschalt en wij danken u voor het vertrouwen dat u in ons merk stele.
Technische kenmerken
| Modellen | HT 46 .. HT 56......HTL 56 | HT 59 |
| Afmetingen (in mm)breedtedieptehoogte∅ van het verbindingsstuk | 598 ...... 598 ...... 598 ...... 450 ...... 450 ...... 450 ...... 175 ...... 175 ...... 175 ...... 120 ...... 120 ...... 120 ...... | 898 450 175 ...... 175 ...... 175 ...... 120 ...... 120 |
| Gewicht (in kg) | 8,6 ...... 8,5 ...... 8,5 ...... | 8,9 |
| Opnamevermogen (in watts )Totaal opnamevermogenOpnamevermogen motorOpnamevermogen lampen | 200 ...... 320 ...... 320 ...... 1 x120.. 2 x120 ...... 2 x120 . 2 x 40 ... 2 x 40 ...... 2 x 20 .. | 280 2 x120 2 x 40 |
| Afzuiging(in m3/h - CEI 43/1)Minimum snelheid(evacuatie/recirculatie)Maximum snelheid(evacuatie/recirculatie)Intensieve snelheid(evacuatie/recirculatie) | 125/85 .... 185/143 ...... 197/167 ... 214/137 ... 345/213 ...... 302/214 ... ...... 345/225 ... | 197/167 302/214 345/225 |
| Metalen vetfilterAfzuigoppervlak (in cm2) | 1458 ...... 1458 ...... 1377 ...... | 1916 |

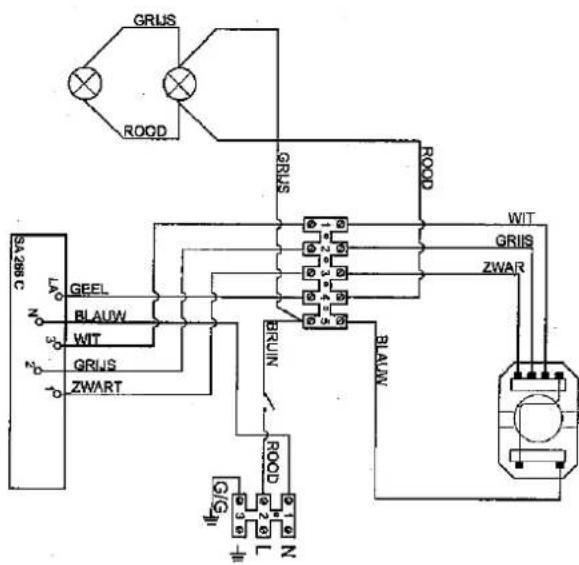

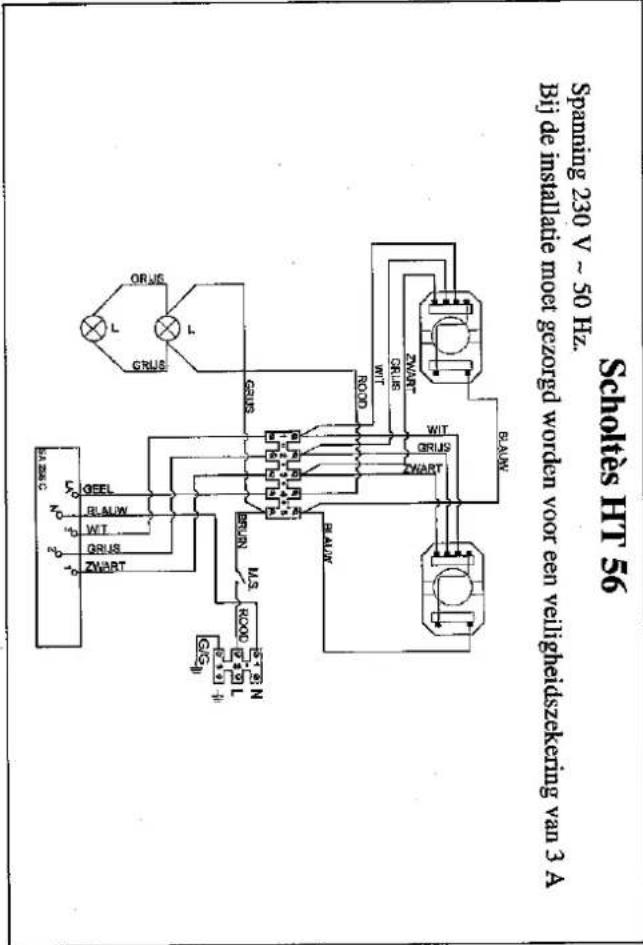

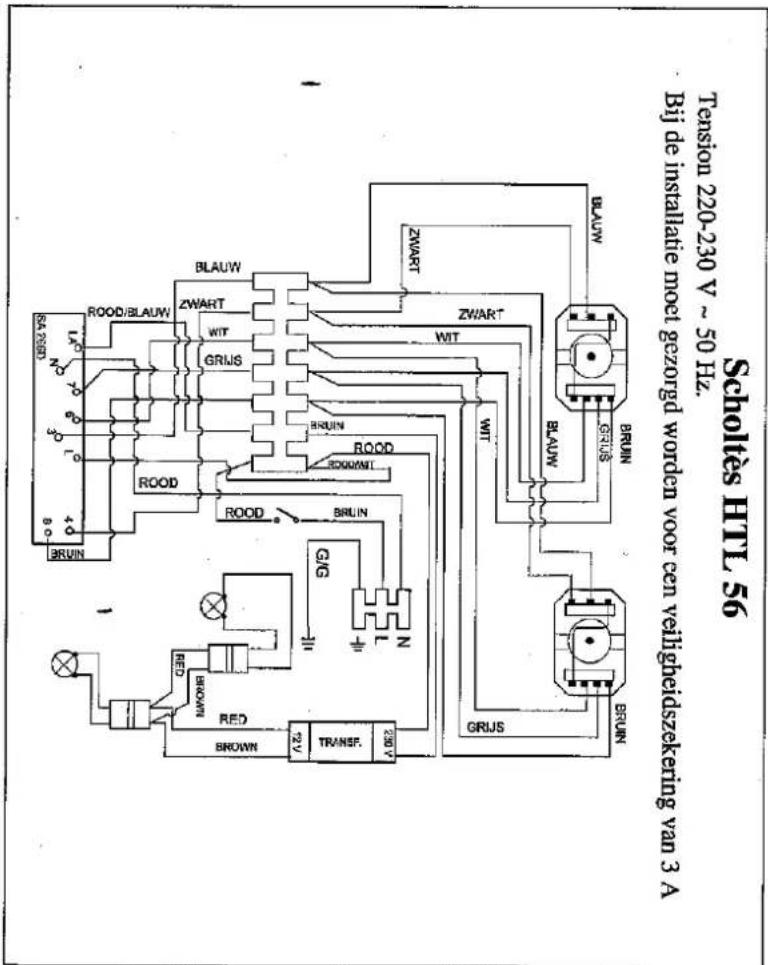

Bij de installatie moet gezorgd worden voor een veiligheidszekering van 3 A
