UX-VJ5V - Système audio JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaîne audio avec lecteur CD, tuner FM/AM, dock iPod/iPhone/iPad, entrée USB
Marque	JVC
Modèle	UX-VJ5V
Couleurs disponibles	Blanc (W), Argent (V), Noir (B), Titane (T)
Puissance de sortie	30 W (15 W + 15 W) sous 6 Ω (10% DHT)
Dimensions unité principale (L x H x P)	290 mm x 186,5 mm x 155 mm
Poids unité principale	1,5 kg (UX-VJ5) / 1,4 kg (UX-VJ3)
Dimensions enceintes (L x H x P)	115 mm x 186,5 mm x 162 mm chaque
Poids enceintes	0,7 kg chaque
Alimentation	Adaptateur secteur AA-R1904 : entrée 100-240 V CA, 50/60 Hz ; sortie 19 V CC, 3,37 A
Consommation en veille	0,50 W ou moins
Supports de lecture	CD audio, CD-R/RW (format CD audio et MP3/WMA), périphérique USB (FAT16/32), iPod/iPhone/iPad
Formats audio	MP3, WMA
Tuner radio	FM (87,50 - 108,00 MHz) avec RDS, AM (522 - 1629 kHz)
Nombre de préréglages	30 FM + 15 AM
Fonctions son	Sound Turbo, Hyper Bass Sound (HBS), modes sonores prédéfinis, mode surround
Minuteries	Minuterie d'arrêt (SLEEP), minuterie de réveil, économie d'énergie automatique (APS)
Connectiques	Entrée audio AUX (mini-jack 3,5 mm), sortie subwoofer, sortie casque, port USB (pour PC et périphérique USB), prise vidéo composite
Fonction d'enregistrement	Enregistrement d'un CD vers USB (modèle UX-VJ5 uniquement)
Accessoires fournis	Télécommande (pile CR2025 incluse), adaptateur secteur, antenne AM cadre, antenne FM, entretoises iPad, tore de ferrite
Spécifications des enceintes	Type labyrinthe, haut-parleur de grave 10 cm, impédance 6 Ω, réponse en fréquence 73 Hz - 18 kHz
Entretien	Nettoyer avec un chiffon doux et sec ; pour les disques, essuyer du centre vers l'extérieur
Sécurité	Ventilation : laisser 10 cm d'espace au-dessus ; ne pas obstruer les évents ; débrancher en cas d'absence prolongée
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le revendeur en cas d'anomalie

FOIRE AUX QUESTIONS - UX-VJ5V JVC

Comment régler l'horloge sur la chaîne JVC UX-VJ5 ?

Appuyez sur CLOCK/TIMER jusqu'à ce que l'heure clignote, puis utilisez les touches UP/DOWN pour régler les heures et minutes. Validez avec SET. Si l'horloge n'est pas réglée, la minuterie de réveil ne fonctionnera pas.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur. Si la pile est usée, remplacez-la par une pile au lithium CR2025. Retirez la feuille isolante lors de la première utilisation.

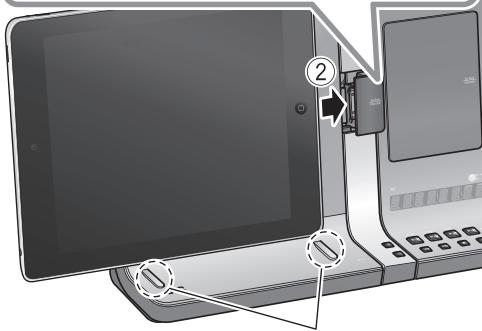

Comment connecter un iPod/iPhone/iPad ?

Découvrez le dock spécifique (iPod/iPhone ou iPad) et branchez l'appareil. Assurez-vous que le système est hors tension ou en veille avant de connecter. Utilisez les entretoises fournies pour les iPad avec coque. La lecture démarre automatiquement après 'SUCCESS'.

Puis-je enregistrer un CD sur une clé USB ?

Oui, uniquement sur le modèle UX-VJ5. Insérez un périphérique USB, choisissez la première plage à enregistrer, puis appuyez sur CD▶USB REC. Les fichiers sont convertis en MP3. L'enregistrement s'arrête automatiquement en fin de CD.

Pourquoi n'y a-t-il pas de son ?

Vérifiez les connexions des enceintes, le volume, et que le casque n'est pas branché. Si le casque est connecté, 'HP MUTE' s'affiche et le son des enceintes est coupé.

Comment améliorer la réception FM ?

Étendez et orientez correctement l'antenne FM. Activez le mode monaural en appuyant sur TUNER MODE jusqu'à 'FM MONO' pour réduire le bruit. La réception stéréo sera perdue.

La minuterie de réveil ne s'active pas. Pourquoi ?

Assurez-vous que l'horloge est réglée et que le système est en mode veille (hors tension) avant l'heure de début. La minuterie ne fonctionne que si l'appareil est éteint. Vérifiez également que la source (radio, CD, USB) est prête à l'heure programmée.

Quels types de disques puis-je lire ?

Ce système lit les CD audio, les CD-R/RW au format audio, et les CD-R/RW contenant des fichiers MP3/WMA (format ISO 9660). Les disques en 'écriture par paquets' (UDF) ne sont pas compatibles.

Comment régler la luminosité de l'affichage ?

Appuyez sur DIMMER pour diminuer la luminosité de l'affichage et des touches. Appuyez à nouveau pour annuler. Cette fonction ne désactive pas l'éclairage.

Que faire si le message 'NO DATA' apparaît lors de la lecture USB ?

Ce message signifie qu'aucun fichier MP3/WMA n'est présent sur le périphérique USB. Vérifiez que les fichiers sont au format compatible et que le périphérique est correctement formaté en FAT16 ou FAT32.

MODE D'EMPLOI UX-VJ5V JVC

Composée du CA-UXVJ5-W et du SP-UXVJ5-W

UX-VJ5-V

Composée du CA-UXVJ5-V et du SP-UXVJ5-V

UX-VJ5-B

Composée du CA-UXVJ5-B et du SP-UXVJ5-B

UX-VJ5-T

Composée du CA-UXVJ5-T et du SP-UXVJ5-T

(Uniquement pour le UX-VJ5)

UX-VJ3-W

Composée du CA-UXVJ3-W et du SP-UXVJ5-W

UX-VJ3-G

Composée du CA-UXVJ3-G et du SP-UXVJ5-G

UX-VJ3-P

Composée du CA-UXVJ3-P et du SP-UXVJ5-P

iPod

iPhone

iPad

Radio Data System MP3/WMA

INSTRUCTIONS

• Les illustrations de l'UX-VJ5 sont utilisées principalement pour les explications.
• Sauf mention contraire, les touches de la télécommande sont utilisées pour expliquer les opérations. Cependant, si le système possède des noms de touches identiques ou similaires, ces touches peuvent être utilisées pour les opérations.
• Les mots "fichier" et "plage" sont utilisés de façon interchangeable.

Table des matières

Introduction 2

Pour commencer 4

Accessoires fournis 4

Préparation de la télécommande. 4

Connexions. 4

Opérations de lecture de base 6

Réglages et ajustements 7

Réglage de l'horloge 7

Réglages d'affichage 7

Ajustements du son 7

Réglages de la minuterie 8

Écoute de la radio 9

Lecture d'un iPod/iPhone/iPad 10

Pour reproduire un disque (uniquement pour l'UX-VJ5)/un périphérique USB 12

Lecture d'un appareil extérieur 14

Opérations d'enregistrement (uniquement pour le UX-VJ5) 15

Références 16

Guide de dépannage 16

Entretien 17

Spécifications 17

La plaque signalétique est placée sous l'appareil à l'extérieur.

ATTENTION : Ventilation correcte

Pour éviter tout risque de choc électrique et d'incendie, placez l'appareil en respectant ce qui suit :

1. Avant : Rien ne doit gêner le dégagement.
2. Flancs / Dessus / Arrière : Aucun obstacle ne doit être placé dans les zones indiquées par les dimensions dans l'illustration.
3. Dessous : Posez l'appareil sur une surface plane. Laissez suffisamment d'espace pour que la ventilation puisse s'effectuer correctement en plaçant l'appareil sur un socle d'une hauteur de 10 cm ou plus.

Introduction

Précautions

Remarques sur le cordon d'alimentation

• Quand vous vous absentez pendant une période prolongée, retirez la fiche de la prise murale. Pour débrancher le système de la prise murale, tirez toujours sur la fiche et non pas sur le cordon d'alimentation secteur.
• Ne manipulez pas le cordon d'alimentation avec les mains mouillées.
• Débranchez le cordon d'alimentation avant de nettoyer ou de déplacer le système.
• Ne modifiez pas, ne tordez ni ne tirez sur le cordon d'alimentation, et ne mettez aucun objet lourd dessus, car cela pourrait entraîner un incendie, une électrocution ou d'autres accidents.

Évitez l'humidité, l'eau, la poussière et les hautes températures

• Ne placez pas le système dans un endroit humide ou poussiéreux.
• Si de l'eau pénétrait à l'intérieur du système, mettez-le hors tension et débranchez la fiche de la prise murale, puis consultez votre revendeur. Utiliser le système dans cet état peut entraîner un incendie ou une électrocution. N'exposez pas le système directement aux rayons du soleil ni ne le placez près d'un dispositif de chauffage.

Remarques sur l'installation

• Choisissez un endroit plat, sec, et ni trop chaud, ni trop froid—entre 5°C et 35°C.
• N'installez pas le système dans un endroit sujet aux vibrations.
• Ne placez pas d'objet lourd sur le système.

Pour éviter tout mauvais fonctionnement ou dommage au système

• N'insérez aucun objet métallique, tel qu'un câble, une épingle à cheveux, une pièce de monnaie, etc. dans le système. N'obstruez pas les évents d'aération.

Le lecteur ne contient pas d'éléments réparables par l'utilisateur. En cas d'anomalie, débranchez le cordon d'alimentation et consultez votre revendeur.

Vue avant

Vue latérale

Modèles d'iPod/iPhone/iPad compatibles

Fabriqué pour	Audio	Vidéo
iPod nano (6ème génération)	✓	✓*
iPod nano (5ème génération)	✓	✓
iPod nano (4ème génération)	✓	✓
iPod nano (3ème génération)	✓	✓
iPod nano (2ème génération)	✓	-
iPod touch (4ème génération)	✓	✓
iPod touch (3ème génération)	✓	✓
iPod touch (2ème génération)	✓	✓
iPod touch	✓	✓
iPod classic	✓	✓
iPhone 4	✓	✓
iPhone 3GS	✓	✓
iPhone 3G	✓	✓
iPad	✓	✓

• Uniquement pour les images fixes

Si la lecture sur iPod/iPhone/iPad ne se fait pas correctement, mettez à jour le logiciel de l'iPod à la dernière version.

Disques/fichiers reproductibles

• Ce système peut reproduire...
• CD Audio et CD-R/CD-RW au format CD Audio - Fichiers MP3/WMA sur un CD-R/CD-RW (format ISO 9660), périphérique USB à mémoire de grande capacité (vitesse de transfert maximum des données : 2 Mbps).
• Cette chaîne ne peut pas reproduire les disques à "écriture par paquets".
• Cette chaîne peut reconnaître un maximum de 260 groupes. Le nombre total de groupes et de plages pouvant être reconnus par la chaîne est de 999 (pour les MP3/WMA).
• Pour la lecture MP3/WMA :

- Certains fichiers MP3/WMA ne peuvent pas être produits à cause de leurs conditions d'enregistrement. - Il est recommandé d'enregistrer chaque fichier avec un taux d'échantillonnage de 44,1 kHz et un débit binaire de 128 kbps. - Cette chaîne peut afficher les données des balises. Pour la lecture de fichiers se trouvant dans un périphérique USB à mémoire de grande capacité : - Vous ne pouvez pas reproduire des fichiers dont la taille fait plus de 2 Go. - Il se peut que cette chaîne ne puisse pas reproduire certains périphériques USB à mémoire de grande capacité et elle ne prend pas en charge la gestion des droits numériques DRM (Digital Rights Management).

Remarques sur l'installation des enceintes

ATTENTION :

Ne tirez pas ni ne poussez les enceintes sur le sol ou une table. Sinon, les pieds dessous de l'appareil peuvent se détacher des enceintes.

• Installez les enceintes sur une surface plate et droite afin d'obtenir la meilleure qualité sonore possible.
• Le son peut être affecté par l'emplacement que vous choisissez pour installer les enceintes. Pour éviter un tel problème, changez l'emplacement et l'orientation des enceintes.
• Pour les téléviseurs à tube cathodique (CRT) : - Si vous installez les enceintes près d'un téléviseur, une déformation des couleurs peut se produire. Pour éviter ce problème, mettez le téléviseur hors tension ou débranchez-le avant d'installer les enceintes. Attendez au moins 30 minutes avant de remettre le téléviseur sous tension. - Si le téléviseur est encore affecté, éloignez l'appareil encore plus.

Accessoires fournis

• Télécommande (×1)
• Pile bouton au lithium CR2025 (×1)

- La pile a été installée dans la télécommande à l'expédition de l'usine.

Adaptateur secteur (AA-R1904) (×1) Cordon d'alimentation secteur (×1) Antenne cadre AM (×1) Antenne FM (×1) - Entretoise pour iPad (×2) - Tore de ferrite (×1)

Si quelque chose manquait, consulter immédiatement votre revendeur.

Préparation de la télécommande

Quand vous utilisez la télécommande pour la première fois, retirez la feuille isolante.

Pour remplacer la pile de la télécommande

REMARQUES :

Rangez la pile dans un endroit hors d'atteinte des enfants. Si un enfant avale accidentellement la pile, consultez immédiatement un médecin. - Pour éviter que la pile ne chauffe, ne se fissure ou ne cause un incendie :

• Ne rechargez pas, ne court-circuitez pas, ne démontez pas, ne chauffez pas la pile et ne la jetez pas dans un feu.
• Ne laissez pas la pile avec d'autres objets métalliques. - Enveloppez la pile de ruban isolant avant de la mettre au rebut ou de la ranger. - Ne piquez pas la pile avec des ciseaux ou d'autres objets similaires.
• Mettez la pile au rebut correctement en respectant la réglementation fédérale, régionale ou locale.
• Les piles (blocs-piles ou pile installée) ne doivent pas être exposées à une source de chaleur excessive telle que la lumière du soleil, un feu ou quelque chose de similaire.

ATTENTION :

Danger d'explosion si la pile est remplacée de façon incorrecte. Remplacez-la uniquement avec le même type de pile ou un type équivalent.

Connexions

Ne branchez pas le cordon d'alimentation secteur avant d'avoir effectué toutes les autres connexions.

REMARQUES :

Assurez-vous que les conducteurs d'antenne ne touchent aucune autre prise, cordon de connexion ou cordon d'alimentation. De plus, gardez les antennes à l'écart des parties métalliques de la chaîne, des cordons de connexion et du cordon d'alimentation secteur. Sinon, la réception pourrait en être affectée. - Ne connectez AUCUNE autre enceinte que les enceintes fournies.

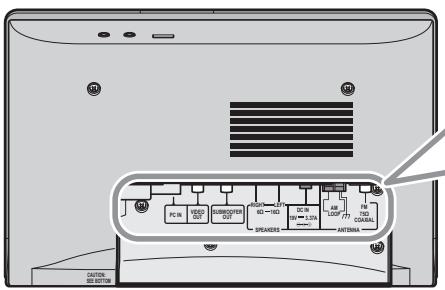

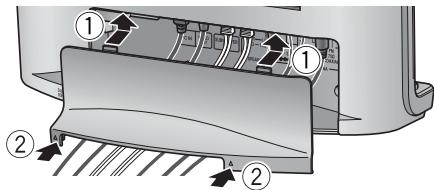

1. Retirez le couvercle des prises du panneau arrière.

2. Connectez les antennes et les cordons (voir page 5). 3. Arrangez les cordons, puis replacez le couvercle des prises.

Assurez-vous qu'aucun cordon n'est pris dans le couvercle des prises.

4. Connectez le cordon d'alimentation secteur sur une prise murale.

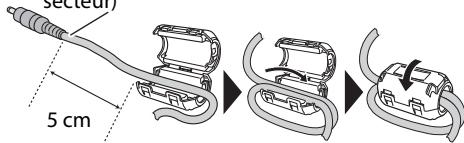

Utilisation du tore de ferrite

Pour réduire les interférences, assurez-vous d'attacher le tore de ferrite fourni sur le cordon d'alimentation.

Faites passer le câble à travers le tore de ferrite et enroulez-le solidement une fois à l'intérieur. Refermez le tore de ferrite jusqu'à ce que vous entendiez un déclic.

Cordon d'alimentation CC (de l'adaptateur secteur)

• ATTENTION : N'endommagez pas le cordon en appliquant une force excessive lors de l'enroulement.

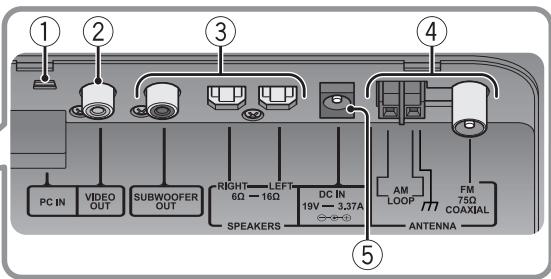

① Pour connecter un ordinateur

Pour connecter le moniteur

Connectez le cordon vidéo pour voir des séquences vidéo ou des images d'un iPod/iPhone/iPad sur le moniteur.

Pour connecter les enceintes et le caisson de grave

• Pour l'installation des enceintes, référez-vous à "Remarques sur l'installation des enceintes" à la page 3.

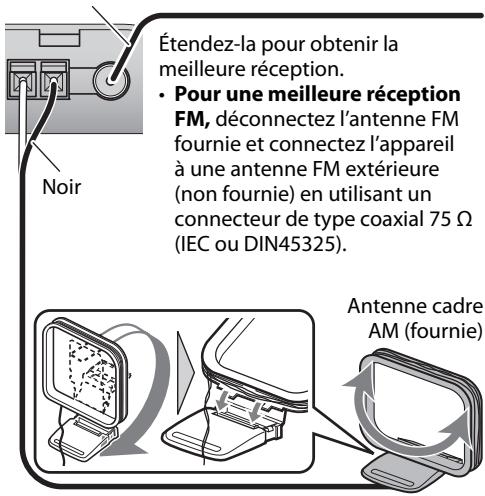

Pour connecter l'antenne FM/AM

Antenne FM (fournie)

Tournez l'antenne cadre AM (fournie) jusqu'à ce que vous obteniez la meilleure réception possible.

• Laissez le câble de l'antenne cadre AM enroulé autour du cadre, sinon, l'efficacité et la sensibilité de l'antenne cadre AM seront réduites.

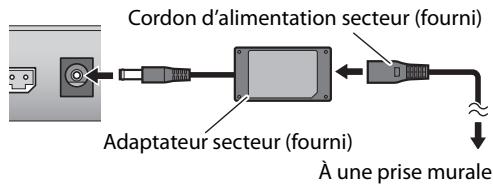

⑤ Pour connecter le cordon d'alimentation

• Ne connectez pas le cordon secteur à une prise murale avant d'avoir remis en place le couvercle des prises.

Opérations de lecture de base

Réglage initial :

Réglez l'horloge avant d'utiliser le système (voir "Réglage de l'horloge" à la page 7).

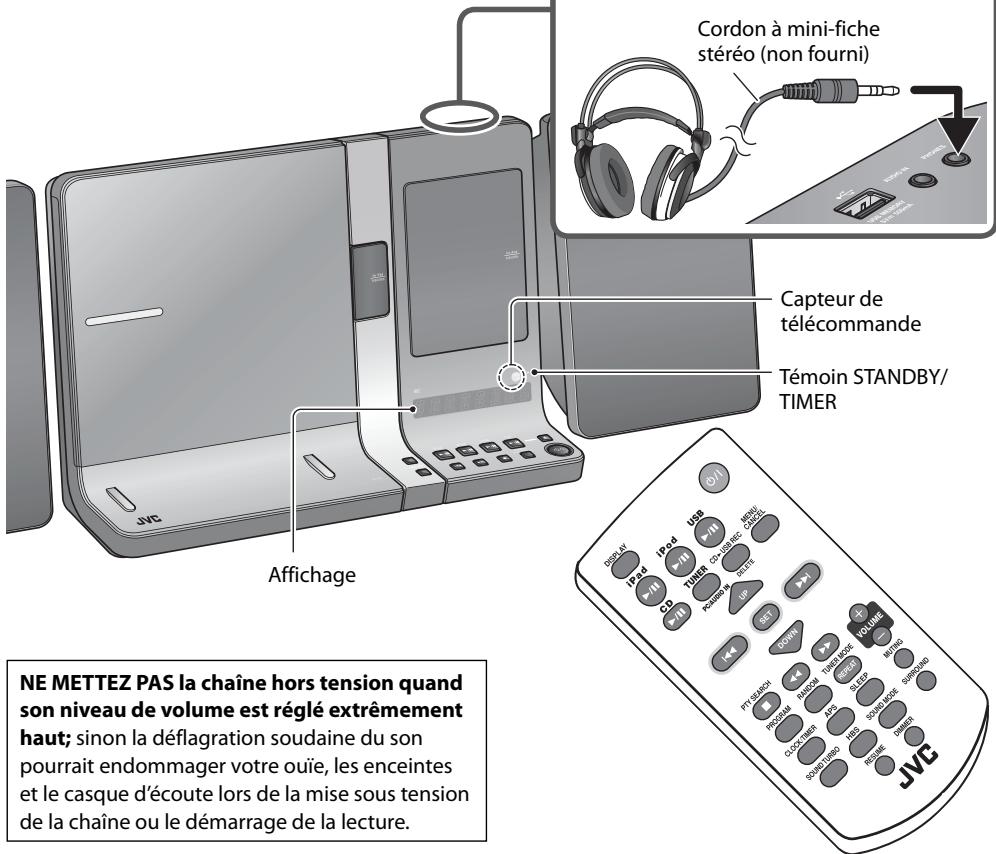

Utilisation d'un casque d'écoute

Assurez-vous de réduire le volume avant de connecter un casque ou de le mettre sur vos oreilles.

Mise de la chaîne sous/hors tension

• Le témoin STANDBY/TIMER est allumé en rouge pendant que le système est en attente.

Sélection de la source

Pour l'UX-VJ5 :

iPad

CD

iPod

TUNER

PC/AUDIO IN

Pour l'UX-VJ3 :

iPad

PC

iPod

AUDIO IN

USB

TUNER

Réglage du volume

• Pour couper le volume instantanément, appuyez sur MUTING.

« MUTING » clignote sur l'affichage. Pour rétablir le volume, appuyez de nouveau sur la touche MUTING ou ajustez le niveau de volume.

Réglage de l'horloge

1. Affichez l'écran de réglage de l'horloge.

CLOCK/TIMER

L'indication de l'heure clignote sur l'affichage.

• Si vous avez déjà réglé l'horloge auparavant, appuyez sur CLOCK/TIMER jusqu'à ce que l'indication de l'heure clignote sur l'affichage.

2. Ajustez les heures et les minutes.

• Pour revenir à l'étape précédente, appuyez sur MENU/CANCEL.
• L'horloge peut avancer ou retarder d'une ou deux minutes par mois. Vous aurez peut-être besoin de réajuster l'horloge périodiquement.

Pour afficher l'horloge

• Pendant que la chaîne est sous tension : appuyez de manière répétée sur DISPLAY.
• Pendant que la chaîne est en mode d'attente : appuyez sur ■.

Réglages d'affichage

Luminosité de l'affichage/éclairage

Vous pouvez réduire la luminosité de la fenêtre d'affichage et de l'éclairage.

Informations sur l'affichage

Vous pouvez changer l'information affichée sur l'affichage.

Chaque fois que vous appuyez sur DISPLAY, l'information affichée sur l'affichage change.

• Les informations qui apparaissent sur l'affichage diffèrent en fonction de la source.
• Les informations de la balise apparaissent sur l'affichage pendant la lecture d'un fichier MP3/WMA.

Ajustements du son

Sound Turbo

Pour accentuer le son

Pour renforcer les sons graves

• Le réglage HBS est sans effet si Sound Turbo est en service.

Mode sonore

Pour choisir le mode sonore qui convient à votre musique préférée

Mode Surround

Pour mettre en service le mode Surround

Réglages de la minuterie

Minuterie d'arrêt

• L'affichage s'assombrit lorsque la minuterie d'arrêt est en service.
• Pour vérifier la durée restante jusqu'à la mise hors tension, appuyez une fois sur SLEEP.

Minuterie de réveil

En utilisant la minuterie de réveil, vous pouvez vous réveiller au son de votre musique préférée.

• La minuterie de réveil ne peut pas être utilisée si l'horloge n'a pas été réglée.
• Accordez une station, insérez un disque ou connectez un périphérique USB à mémoire de grande capacité/iPod/iPhone/iPad/appareil extérieur à la chaîne en avance.

1 Affichez l'écran de réglage du contenu de la minuterie.

CLOCK/TIMER

Appuyez répétitivement sur la touche jusqu'à ce que le réglage de l'heure de début ("ON" et l'indication de l'heure) apparaisse sur l'affichage.

2 Réglez le contenu de la minuterie.

• Heures et minutes pour l'heure de début ("ON") et l'heure de fin ("OFF") de la minuterie
• Fréquence d'utilisation
• "DAILY" : met en service la minuterie tous les jours.
• "ONCE" : met en service la minuterie une fois seulement.

Source de lecture Volume

Si vous choisissez "VOL--", le volume est réglé sur le dernier niveau utilisé quand l'appareil a été mis hors tension.

• Pour corriger une mauvaise entrée pendant la procédure, appuyez sur MENU/CANCEL. Vous pouvez revenir à l'étape précédente.
• Pour quitter le réglage de la minuterie de réveil, appuyez sur CLOCK/TIMER autant de fois que nécessaire.

3 Affichez l'écran de réglage d'attente de minuterie.

CLOCK/TIMER

"ON>SET" et "CANCEL" apparaissent en alternance.

4 Mettez en service la minuterie de réveil.

SET

Les réglages que vous avez faits apparaissent sur l'affichage.

3 Mettez le système hors tension.

• Pendant que la minuterie de réveil est en service, le témoin STANDBY/TIMER est allumé en orange.
• Le système se met sous tension 1 minute avant l'heure de début. "TMR ST BY" apparaît sur l'affichage et le témoin STANDBY/TIMER commence à clignoter.
• Pour annuler la minuterie de réveil, appuyez de manière répétée sur CLOCK/TIMER jusqu'à ce que "ON>SET" et "CANCEL" apparaissent en alternance sur l'affichage, puis appuyez sur MENU/CANCEL. "TIMER OFF" apparaît sur l'affichage.

Économie d'énergie automatique (APS)

Vous pouvez mettre le système automatiquement hors tension pour économiser l'énergie.

APS SET ↔ APS OFF (Actif) (Annulé)

• Si une des conditions suivantes continue pendant 29 minutes, le système se met automatiquement hors tension pour économiser l'énergie :

- Le volume est réglé sur "0" ou la sourdine est activée. - La porte latérale est ouverte avec "CD" choisi comme source. - La lecture du disque/USB est arrêtée. - Aucun disque n'est inséré ou aucun périphérique USB à mémoire de grande capacité, iPod/iPhone ou iPad n'est connecté à la source cible choisie.

"APS" apparaît sur l'affichage pendant environ 2 secondes toutes les minutes après qu'une des conditions ci-dessus se produit. Puis il clignote pendant environ 30 secondes avant que le système se mette hors tension.

Recherche de stations

1. Choisissez la bande ("FM" ou "AM").

Pour l'UX-VJ5 :

Pour l'UX-VJ3 :

TUNER

TUNER

PC/AUDIO IN

(Appuyez

répétitivement)

2 Recherche d'une station.

(Maintenez pressé)

La recherche de station s'arrête quand une station de signal suffisamment fort est trouvée. Pour arrêter la recherche manuelle, appuyez sur ou. - Si vous appuyez répétitivement sur l'ou la fréquence change pas à pas.

Préréglage des stations

Vous pouvez prérégler un maximum de 30 stations FM et 15 stations AM.

Lors de l'écoute d'une station donnée...

1 Affichez l'écran de réglage de canal préréglé.

2 Choisissez un numéro de préréglage, puis mémorisez la station.

Accord d'une station préréglée

Amélioration de la réception Si la réception de la station FM est mauvaise

TUNER MODE

REPEAT

FM MONO

FM AUTO

(Mode monaural)

(Annulée)

• Quand le mode monaural est en service, la réception est améliorée. Cependant, l'effet stéréo est perdu. Pour rétablir l'effet stéréo, appuyez de nouveau sur TUNER MODE pour sélectionner "FM AUTO".

Réception des stations FM avec le Radio Data System

Le système Radio Data System permet aux stations FM d'envoyer un signal additionnel en même temps que le signal de leur programme ordinaire.

• Si vous souhaitez en savoir plus sur le système Radio Data System, visitez le site http://www.rds.org.uk .

Affichage des informations du Radio Data System

PS	Nom commun de la station.
PTY	Types de programme diffusé.
RT	Messages/texte que la station envoie.

• "NO PS", "NO PTY" ou "NO RT" apparaît sur l'affichage si le signal associé n'est pas envoyé par la station.
• Quand le signal Radio Data System n'est pas reçu, la fréquence est affichée.

Recherche PTY

Vous pouvez rechercher un programme à partir des stations préréglées en spécifiant un code PTY.

Lors de l'écoute d'une station...

1 PTY SEARCH

2 Sélectionnez un code PTY, puis démarrez la recherche.

"SEARCH" clignote sur l'affichage. Quand le système trouve un programme du type besoin, la station diffusant le programme est accordée.

• Pour arrêter la recherche, appuyez sur MENU/CANCEL.
• Si aucun programme n'est trouvé, "NO FOUND" apparaît.

Si un son de battement est entendu lors de l'écoute d'une station AM

Sélectionnez le mode d'élimination des battements approprié.

TUNER MODE

• Si vous choisissez une autre station, ce réglage est annulé automatiquement.

Connexion d'un iPod/iPhone/iPad

Connexion d'un iPod/iPhone

Pour faire partager le bras de support

• Faites pression sur le bras de support jusqu'à ce qu'il s'ajuste à l'iPod/iPhone.

① Découvrez le dock de l'iPod/iPhone.

• Pour cacher le dock, poussez-le et retournez-le dans sa position d'origine.

- Assurez-vous que le bras de support fasse complètement pression.

Pour connecter un iPod/iPhone horizontalement

Tournez le dock iPod/iPhone après la connexion.

Remarques sur la connexion d'un iPod/iPhone/iPad

Assurez-vous de connecter ou déconnecter l'iPod/iPhone/iPad uniquement quand le système est en attente ou hors tension. Assurez-vous de réduire le volume sur le système au niveau minimum avant de connecter un iPod/iPhone/iPad. Ajustez le volume après avoir démarré la lecture. - Ne transportez pas le système avec l'iPod/iPhone/iPad connecté. Cela pourrait endommager le dock ou causer la chute de l'iPod/iPhone/iPad.

Connexion d'un iPad

① Découvrez le dock de l'iPad.

• Pour cacher le dock, poussez-le jusqu'à ce que vous entendiez un déclic.

Quand vous connectez un iPad muni d'un boîtier, utilisez les entretoises fournies pour iPad pour ajuster la hauteur.

• Quand vous connectez un iPod/iPhone/iPad au dock, "CONNECT" apparaît d'abord sur l'affichage, suivi par "READING" puis par "SUCCESS". Vous pouvez reproduire un iPod/iPhone/iPad quand "SUCCESS" apparaît. - Si l'iPod/iPhone/iPad n'est pas connecté correctement, "AUTH ERR" apparaît. Connectez de nouveau l'iPod/iPhone/iPad. - Si le système ne prend pas en charge l'iPod/iPhone/iPad connecté, "NO SUPPT" apparaît.
• Ne touchez pas et ne heurtez pas les broches de la prise de l'iPod/iPhone/iPad, ni celles du connecteur dans le dock pour l'iPod/iPhone/iPad. Cela pourrait endommager les broches du connecteur.
• Quand l'iPod/iPhone/iPad n'est pas utilisé, il est recommandé de déconnecter l'iPod/iPhone/iPad, puis de fermer le couvercle du dock pour protéger ce dernier.
• Il se peut que vous ne puissiez pas connecter un iPod/iPhone/iPad muni d'un boîtier en fonction du produit.

Opérations de lecture

Pour effectuer une lecture/pause

Pour l'iPod/iPhone :

Pour l'iPad :

Pour désigner une plage

Pour faire avancer/reculer rapidement la plage

(Maintenez pressé)

Pour désigner la lecture aléatoire

"SHUFFLE" apparaît sur l'affichage.

• Si vous maintenez pressé RANDOM quand un iPod/iPhone et un iPad sont connectés en même temps au système, "DUAL SFL" apparaît sur l'affichage et la lecture aléatoire s'applique à la fois à l'iPod/iPhone et à l'iPad.

Pour la lecture répétée

TUNER MODE

"REPEAT" apparaît sur l'affichage.

Pour mettre l'iPod/iPhone/iPad en mode de veille

Pour l'iPod/iPhone :

(Maintenez pressé)

Pour l'iPad :

(Maintenance pressée)

• Les informations qui apparaissent sur l'affichage de l'iPod/iPhone/iPad diffèrent selon le modèle.

REMARQUE :

Le casque d'écoute ne peut pas être utilisé pour la lecture de l'iPod/iPhone/iPad. Aucun son n'est entendu si le casque est connecté.

• Quand le casque est connecté, "HP MUTE" apparaît sur l'affichage.

Utilisation des menus

Pour afficher le menu / retourner au menu précédent

Pour sélectionner un élément sur le menu

Remarques :

Utilisez l'iPod touch, l'iPhone ou l'iPad directement dans les cas suivants : - Quand vous souhaitez utiliser la touche Home. - Lors de la sélection d'icônes d'application sur l'écran Home. - Pour faire défiler le curseur. - Une déformation du son peut se produire lors de la lecture des sources audio avec des signaux enregistrés à des niveaux élevés. Si une déformation se produit, il est recommandé de mettre hors service l'égaliseur de l'iPod/iPhone/iPad. Pour les informations sur l'utilisation de l'iPod/iPhone/iPad, référez-vous au manuel d'instruction de l'iPod/iPhone/iPad.

Réglage de la sortie vidéo de l'iPod/iPhone/iPad

Avant de reproduire une série vidéo, choisissez la sortie vidéo appropriée pour regarder une série vidéo/image sur le moniteur ou sur l'iPod/iPhone/iPad.

Quand la chaîne est en mode d'attente...

Sur l'appareil :

1 Affichez l'écran de réglage de la sortie vidéo.

(Maintenance pressée)

2 Choisissez la sortie vidéo.

VOUTON ↔ VOUTOFF

VOUT ON	Affiche la série video/imagesur le monitaur connecté.
VOUT OFF	Affiche la série video/imagesur l'iPod/iPhone/iPad.

La lecture de disque est disponible uniquement pour le UX-VJ5.

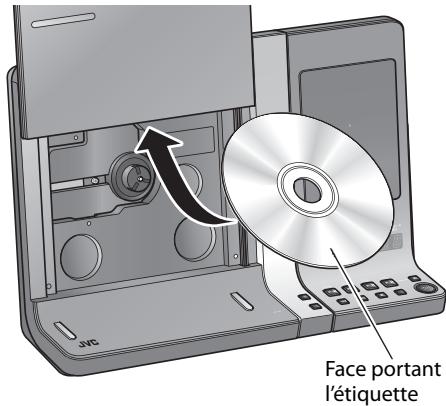

Insertion d'un disque

Avant d'ouvrir la porte latérale, déconnectez l'iPad.

• Si vous essayez d'ouvrir la porte latérale alors qu'un iPad est connecté, "NO OPE" apparaît sur l'affichage et la porte ne s'ouvre pas.

Sur l'appareil :

1 Ouvrez la porte latérale.

2 Insérez un disque.

3 Fermez la porte latérale.

Pour interdire l'éjection de disque

Vous pouvez verrouiller la porte latérale.

Quand la chaîne est en mode d'attente...

Sur l'appareil :

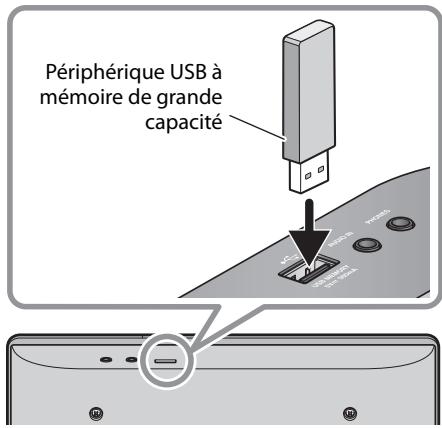

Connexion d'un périphérique USB

Remarques sur la connexion des périphériques USB à mémoire de grande capacité

• Connectez un périphérique USB à mémoire de grande capacité quand le système est hors tension pour éviter tout mauvais fonctionnement. N'utilisez pas de nœud de raccordement USB.
• Lors de l'utilisation d'un câble USB pour la connexion du périphérique, utilisez un câble USB 2.0 d'une longueur de moins d'un mètre. Le périphérique USB à mémoire de grande capacité est chargé par la prise USB MEMORY (←) quand "CD" ou "USB" est choisi comme source.
• Vous ne pouvez pas connecter un ordinateur à la prise USB MEMORY (←) de cette chaîne.
• Un choc électrostatique à la connexion d'un périphérique USB à mémoire de grande capacité peut causer une lecture anormale du périphérique. Dans ce cas, déconnectez le périphérique USB à mémoire de grande capacité puis réinitialisez cet appareil et le périphérique USB à mémoire de grande capacité.
• Pendant la lecture ou l'enregistrement d'un fichier sur un périphérique USB à mémoire de grande capacité, ne déconnectez pas le périphérique. Cela pourrait entraîner un mauvais fonctionnement du système et du périphérique.
• JVC ne peut être tenu responsable pour toute perte de données dans le périphérique USB à mémoire de grande capacité lors de l'utilisation de cette chaîne.

Opérations de lecture

Pour effectuer une lecture/pause

Pour les disques :

Pour les périphériques

USB :

Pour ouvrir/fermer la porte latérale

(Sur l'appareil)

Pour désigner une plage

Pour faire avancer/reculer rapidement la plage

• Chaque fois que vous appuyez sur la touche, la vitesse de recherche change comme suit : ×2 → ×4 → ×8 → ×20.
• Pour arrêter l'avance/retour rapide, appuyez sur CD ▶/II ou USB ▶/II.

Pour désigner un groupe

Pour arrêter la lecture

Lors de la mise en service de la reprise de la lecture, quand vous redémarrez la lecture après qu'elle a été arrêtée, elle reprend à partir du début de la plage mémorisée.   Quand la reprise de la lecture est en service, "RESUME" apparaît sur l'affichage pendant que la lecture est arrêtée. - Pour annuler la position mémorisée... - Appuyez deux fois sur ■. - Ouvrez la porte latérale. - Déconnectez le périphérique USB à mémoire de grande capacité. - Cette fonction ne peut pas être utilisée pour la lecture programmée. Modes de lecture Lecture répétée TUNER MODE REPEAT  RPT1 : Répète la plage actuelle. RPT GR* : Répète le groupe actuel. RPT ALL : Répète tout le contenu ou les plages programmées. RPT OFF : Annule la lecture répétée. * Apparaît uniquement pour les fichiers MP3/WMA. Lecture aléatoire Quand la lecture est arrêtée...   2. Appuyez sur CD ▶/II ou USB ▶/II pour démarrer la lecture aléatoire. Lecture programmée Quand la lecture est arrêtée... 1. Affichez l'écran d'entrée de programme. PROGRAM   2. Choisissez un numéro de plage (32 plages maximum).    SET - Pour annuler, appuyez sur MENU/CANCEL. - Si vous essayez de programmer une 33e plage, "PGM FULL" apparaît et la plage ne peut pas être mémorisée. 3. Appuyez sur CD ▶/II ou USB ▶/II pour démarrer la lecture programmée. - Pour vérifier le contenu programmé, appuyez répétitivement sur UP ou DOWN pendant que la lecture est arrêtée. - Pour quitter la lecture programmée, appuyez sur PROGRAM pendant que la lecture est arrêtée. "NORMAL" apparaît sur l'affichage. - Le programme mémorisé est effacé. Le mode de lecture est annulé dans les cas suivants : - Quand la chaîne est mise hors tension. - Quand la source est changée. - Quand la porte latérale est ouverte avec "CD" comme source. - Quand un périphérique USB à mémoire de grande capacité est déconnecté alors que "USB" est sélectionné comme source. Lecture d'un appareil extérieur Lecture d'un lecteur audio  Connexion Opérations de lecture 1. Choisissez "AUDIO IN" comme source. Pour UX-VJ5 : Pour UX-VJ3 :  TUNER PC/AUDIO IN (Appuyez répétitivement)  AUDIO IN 2. Démarrez la lecture d'un appareil extérieur. Ajustement du niveau d'entrée audio Vous pouvez changer le niveau d'entrée audio de la prise AUDIO IN.   - Le niveau maximum d'entrée audio est "LEVEL3". Lecture de sources audio numériques à partir d'un ordinateur - Pour la connexion, référez-vous à "Pour connecter un ordinateur" à la page 5. Opérations de lecture 1. Choisissez "PC" comme source. Pour UX-VJ5 : Pour UX-VJ3 :  TUNER PC/AUDIO IN (Appuyez répétitivement)  PC 2. Démarrez la lecture sur l'ordinateur connecté. Opérations d'enregistrement (uniquement pour le UX-VJ5) Enregistrement de plages Avant de commencer l'enregistrement - Notez qu'il peut être illégal de copier des cassettes préenregistrées, des disques ou des CD sans le consentement du propriétaire des droits d'auteur, pour un enregistrement audio ou vidéo, une émission radio ou par câble et pour n'importe quel autre support littéraire, dramatique, musical ou artistique y étant contenu. - L'ajustement du volume et du son n'affectent pas les enregistrements. - La lecture aléatoire et la lecture répétée sont annulées pendant l'enregistrement. - Les plages qui sont enregistrées sur le périphérique USB à mémoire de grande capacité sont converties au format MP3. - L'enregistrement ne démarre pas pendant que "READING" apparaît sur l'affichage. - Vous ne pouvez pas enregistrer des plages dans le répertoire racine du périphérique USB à mémoire de grande capacité. Enregistrement à partir d'un disque Vous pouvez enregistrer les plages d'un CD sur le périphérique USB à mémoire de grande capacité. Avant l'enregistrement, connectez un périphérique USB à mémoire de grande capacité enregistrable sur la prise USB MEMORY (▶) terminal. Pendant que la lecture du disque est arrêtée... 1. Choisissez la première plage à enregistrer.   2. Démarrez l'enregistrement. CD▶USBREC  L'indicateur REC clignote. - Ne bougez pas le système pendant l'enregistrement. Cela pourrait endommager les plages enregistrées. - Le système crée automatiquement un nouveau groupe. - Quand la lecture est terminée, l'enregistrement s'arrête automatiquement. - Pour arrêter l'enregistrement manuellement, appuyez sur ■. - Pour enregistrer une seule plage, appuyez sur CD▶USB REC pendant la lecture de la plage ou pendant une pause. - Si "NO REC" apparaît sur l'affichage quand vous essayez d'enregistrer une plage, la chaîne ne peut pas enregistrer cette plage. Suppression de fichiers d'un périphérique USB Vous pouvez supprimer des fichiers sur le périphérique USB à mémoire de grande capacité connecté. Lors de la lecture d'un fichier du périphérique USB à mémoire de grande capacité... 1. Choisissez la plage à supprimer.   2. CDUSBREC  "PUSH SET" clignote sur l'affichage. - Pour annuler la suppression du fichier, appuyez sur ■ ou MENU/CANCEL. 3. Démarrez la suppression. SET "DELETE" apparaît sur l'affichage et l'indicateur REC s'allume pendant la suppression du fichier. - Quand la suppression est terminée, "FINISH" apparaît sur l'affichage. À propos de SCMS (Serial Copy Management System - Système de gestion de la copie en série) Cette chaîne utilise le système SCMS (Serial Copy Management System/Système de gestion de la copie en série) qui permet de faire uniquement des copies numériques de première génération d'un matériel préenregistré tel qu'un CD ordinaire. Si vous essayez d'enregistrer à partir d'un CD-R ou CD-RW copié sur le périphérique USB à mémoire de grande capacité, "PROTECT" apparaît sur l'affichage.  Guide de dépannage Si vous avez des problèmes avec votre chaîne, cherchez d'abord une solution dans cette liste avant d'appeler un réparateur. Général L'alimentation n'arrive pas. → La fiche d'alimentation n'est pas insérée correctement. Insérez-la solidement. Les ajustements ou les réglages sont annulés soudainement avant la fin. → Il y a un temps limite. Recommencez la procédure. La chaîne ne peut pas être commandée avec la télécommande. → Il y a un obstacle entre la télécommande et le capteur de télécommande du système. → La pile est usée. Aucun son n'est entendu des enceintes. → Les connexions des enceintes sont incorrectes ou lâches. → Le casque d'écoute est connecté. Radio FM/AM Trop de bruit pendant les émissions de radio. → La connexion de l'antenne est incorrecte ou lâche. → L'antenne cadre AM est trop proche du système. → L'antenne FM n'est pas correctement étendue et positionnée. → Une décharge électrique de votre corps peut causer du bruit. Si cela se produit, mettez le système hors tension puis de nouveau sous tension. iPod/iPhone/iPad Pas de lecture sur l'iPod/iPhone/iPad mais "CONNECT" apparaît sur l'affichage. → La batterie de l'iPod/iPhone/iPad est faible ou déchargée. Chargez la batterie de l'iPod/iPhone/iPad. Disque/USB La lecture ne démarre pas sur le disque/périphérique USB à mémoire de grande capacité. → Le disque est placé incorrectement. Placez le disque avec la partie imprimée dirigée vers l'avant. → Le disque est enregistré en utilisant l'écriture par paquets (système de fichiers UDF). Il ne peut pas être lu. → Le périphérique USB à mémoire de grande capacité n'est pas connecté correctement. "NO DATA" apparaît sur l'affichage. → Aucun fichier MP3/WMA n'est enregistré sur le périphérique USB à mémoire de grande capacité. Les groupes et les plages ne sont pas reproduits comme vous le souhaitez. → L'ordre de lecture est déterminé quand les groupes et les fichiers sont enregistrés. Il dépend du logiciel utilisé pour l'enregistrement. Le son du disque/périphérique USB à mémoire de grande capacité est discontinu. → Le disque est rayé ou sale. → Les fichiers MP3/WMA n'ont pas été enregistrés correctement sur le périphérique USB à mémoire de grande capacité. Le son du périphérique USB à mémoire de grande capacité est interrompu. → Des bruits et de l'électricité statique peuvent perturber les sons. Dans ce cas, déconnectez puis reconnectez le périphérique USB à mémoire de grande capacité après avoir mis la chaîne hors tension. La porte latérale ne s'ouvre ou ne se ferme pas. → Le cordon d'alimentation secteur n'est pas branché. → iPad est connecté ("NO OPE" apparaît sur l'affichage). Déconnectez-le avant d'ouvrir la porte latérale. → L'éjection du disque est interdite. "LOCKED" apparaît (voir "Pour interdire l'éjection de disque" à la page 12). Minuterie La minuterie de réveil ne fonctionne pas. → Le système était sous tension avant le moment de la mise en service de la minuterie. La minuterie fonctionne uniquement quand la chaîne est hors tension. Entretien Afin d'obtenir les meilleures performances de votre chaîne, gardez vos disques et le mécanisme propres. Manipulation des disques - Retirez les disques de leur boîte en les tenant par les côtés et en appuyant légèrement sur le trou central. - Ne touchez pas la surface brillante du disque ni ne le tordez. - Remettez les disques dans leur boîte après utilisation. - Faites attention de ne pas rayer la surface du disque quand vous le rangez dans sa boîte. - Évitez une exposition directe au soleil, à des températures extrêmes et à l'humidité. Pour nettoyer les disques : - Essuyez les disques avec un chiffon doux en ligne droite du centre vers l'extérieur. Nettoyage du système - Les tâches doivent être frottées avec un chiffon doux. Si le système est très sale, frottez-le avec un chiffon humidifié avec une solution détergente neutre diluée dans de l'eau, puis essuyez avec un chiffon sec. - Faites attention aux points suivants, sinon la qualité du système pourrait être dégradée, le système pourrait être endommagé ou sa peinture pourrait peler : - Veillez à NE PAS l'essuyer en appuyant trop fort. - NE FROTTEZ PAS avec un diluant ou de la benzine. - Veillez à NE PAS appliquer de substance volatile comme des insecticides. - NE LAISSEZ PAS un objet en caoutchouc ou en plastique en contact prolongé avec le système. Spécifications Unité principale (CA-UXVJ5-W/CA-UXVJ5-V/CA-UXVJ5-B/CA-UXVJ5-T/CA-UXVJ3-W/CA-UXVJ3-G/CA-UXVJ3-P) Général Source d'alimentation (DC IN) : 19 V CC = 3,37 A Adaptateur secteur (AA-R1904) : Entrée : 100 V - 240 V CA ~, 50 Hz / 60 Hz, 1,5 A - 0,9 A Sortie : 19 V CC - 3,37 A Consommation (en veille) : 0,50 W ou moins Dimensions (approx.) (L × H × P) : 290 mm × 186,5 mm × 155 mm Masse (approx.) : UX-VJ5 : 1,5 kg UX-VJ3 : 1,4 kg Amplificateur Puissance de sortie : 30 W (15 W + 15 W) à 6 Ω (10 % DHT) Entrée audio : AUDIO IN : mini stéréo (Ø 3,5 mm) 500 mV/50 kΩ (à "Niveau 1") 250 mV/50 kΩ (à "Niveau 2") 125 mV / 50 kΩ (à "Niveau 3") Sortie audio : SUBWOOFER OUT : 1 V/10 kΩ HEADPHONE : 5 mW/32 Ω Impédance d'enceinte : 6 Ω - 16 Ω Tuner Fréquence FM : 87,50 MHz - 108,00 MHz Fréquence AM (PO) : 522 kHz - 1629 kHz USB (pour PC IN) Entrée USB : USB AUDIO USB (pour les périphériques USB à mémoire de grande capacité) Spécifications USB : Compatible avec USB 2.0 Full Speed Périphériques compatibles : À mémoire de grande capacité Système compatible : FAT16, FAT32 Puissance de sortie : 5 V CC = 500 mA iPod/iPhone/iPad Puissance de sortie : iPod/iPhone : 5 V CC = 1 A iPad : 5 V CC = 2,1 A Sortie vidéo : Composite Enceinte (SP-UXVJ5-W/SP-UXVJ5-V/SP-UXVJ5-B/SP-UXVJ5-T/SP-UXVJ5-G/SP-UXVJ5-P) Type d'enceinte : Type Labyrinthe haute fidélité Enceintes : Haut-parleur de grave : 1 cône de 10 cm Capacité de puissance soutenue : 15 W Impédance : 6 Ω Plage de fréquences : 73 Hz à 18 000 Hz Niveau de pression sonore : 83 dB/W·m Dimensions (approx.) (L × H × P) 115 mm × 186,5 mm × 162 mm Masse (approx.) : 0,7 kg chacun La conception et les spécifications sont sujettes à changement sans notification. __SUPPRIMER__

RPT1	Répête la plage actuelle.
RPT GR*	Répête le groupe actuel.
RPT ALL	Répête tout le contenu ou les plages programmesés.
RPT OFF	Annule la lecture répétée.

Général
L'alimentation n'arrive pas.	→ La fiche d'alimentation n'est pas insérée correctement. Insérez-la solidement.
Les ajustements ou les réglages sont annulés soudainement avant la fin.	→ Il y a un temps limite. Recommencez la procédure.
La chaîne ne peut pas être commandé avec la télécommande.	→ Il y a un obstacle entre la télécommande et le capteur de télécommande du système. → La pile est usée.
Aucun son n'est entendu des enceintes.	→ Les connexions des enceintes sont incorrectes ou lâches. → Le casque d'écoute est connecté.
Radio FM/AM
Trop de bruit pendant les émissions de radio.	→ La connexion de l'antenne est incorrecte ou lâche. → L'antenne cadre AM est trop proche du système. → L'antenne FM n'est pas correctement étendue et positionné. → Une décharge électrique de votre corps peut causeur du bruit. Si cela se produit, mettez le système hors tension puis de nouveau sous tension.
iPod/iPhone/iPad
Pas de lecture sur l'iPod/iPhone/iPad mais "CONNECT" apparaît sur l'affichage.	→ La batterie de l'iPod/iPhone/iPad est faible ou déchargée. Chargez la batterie du iPod/iPhone/iPad.
Disque/USB
La lecture ne démarre pas sur le disque/péripétrique USB à mémoire de grande capacité.	→ Le disque est placé incorrectly. Placez le disque avec la partie imprimée dirigeée vers l'avant. → Le disque est enregistré en utilisant l"écriture par paquets (systeme de fichiers UDF)". Il ne peut pas été produit. → Le péripétrique USB à mémoire de grande capacité n'est pas connecté correctement.
"NO DATA" apparaît sur l'affichage.	→ Aucun fichier MP3/WMA n'est enregistré sur le péripétrique USB à mémoire de grande capacité.
Les groupes et les plages ne sont pas reproduits comme vous le souhaitez.	→ L'ordre de lecture est déterminé quand les groupes et les fichiers sont enregistrés. Il dépend du logiciel utilisé pour l'enregistrement.
Le son du disque/péripétrique USB à mémoire de grande capacité est discontinu.	→ Le disque est rayé ou sale. → Les fichiers MP3/WMA n ont pas été enregistrées correctement sur le péripétrique USB à mémoire de grande capacité.
Le son du péripétrique USB à mémoire de grande capacité est interrompu.	→ Des bruits et de l'électricité statique peuvent perturber les sons. Dans ce cas, déconnectez puis reconnectlez le péripétrique USB à mémoire de grande capacité après avoir mis la châne hors tension.
La porte latérale ne s'ouvre ou ne se ferme pas.	→ Le cordon d'alimentation secteur n'est pas branché. → iPad est connecté ("NO OPE" apparait sur l'affichage). Déconnectez-le avant d'ouvir la porte latérale. → L'éjection du disque est interdite. "LOCKED" apparait (voir "Pour interdire l'éjection de disque" à la page 12).
Minuterie
La minuterie de réveil ne fonctionne pas.	→ Le système était sous tension avant le moment de la mise en service de la minuterie. La minuterie fonctionne uniquement quand la châne est hors tension.

Geschikt voor	Audio	Video
iPod nano (6de generatie)	✓	✓*
iPod nano (5de generatie)	✓	✓
iPod nano (4de generatie)	✓	✓
iPod nano (3de generatie)	✓	✓
iPod nano (2de generatie)	✓	-
iPod touch (4de generatie)	✓	✓
iPod touch (3de generatie)	✓	✓
iPod touch (2de generatie)	✓	✓
iPod touch	✓	✓
iPod classic	✓	✓
iPhone 4	✓	✓
iPhone 3GS	✓	✓
iPhone 3G	✓	✓
iPad	✓	✓

Vous pouvez mémoriser 30 stations FM et 15 stations AM.
