Type de produit	Projecteur LCD 3 panneaux
Marque	Sony
Modèle	VPL-AW15
Dimensions (l × h × p)	370 × 119 × 320 mm
Poids	6,0 kg
Alimentation électrique	100 V – 240 V, 50/60 Hz
Consommation électrique maximale	265 W
Consommation en veille	7 W (standard), 0,5 W (mode faible)
Type de lampe	Lampe ultra haute pression 165 W
Modèle de lampe de rechange	LMP-H160
Résolution maximale	1 920 × 1 080 (via HDMI)
Panneau LCD	0,73 pouce TFT, 2 764 800 pixels (921 600 × 3)
Objectif	Zoom manuel 1,6×, f=21,3-34,1 mm, F2,4-3,1
Taille de projection	40 à 200 pouces (diagonale)
Décalage d'objectif (vertical/horizontal)	Vertical ±65 %, Horizontal ±25 %
Fonction Noir Ciné Pro	Oui (Auto 1, Auto 2, Manuel)
Entrées vidéo	HDMI, Composante (Y/Cb/Cr), S-Vidéo, Vidéo composite, RGB (D-sub 15)
Correction trapèze vertical	Oui (manuelle)
Fonction Real Color Processing (RCP)	Oui (réglage individuel des couleurs)
Modes d'image	Dynamique, Standard, Cinéma, 3 mémoires utilisateur
Remplacement du filtre à air	Toutes les 1 500 heures environ (fourni)
Sécurité	Arrêt automatique en cas de surchauffe, verrouillage du couvercle de lampe
Accessoires fournis	Télécommande, cordon d'alimentation, filtre à air de rechange, cache-objectif, mode d'emploi
Options de montage au plafond	Supports PSS-H10 ou PSS-610 (en option)

FOIRE AUX QUESTIONS - VPL-AW15 SONY

Comment remplacer la lampe du projecteur Sony VPL-AW15 ?

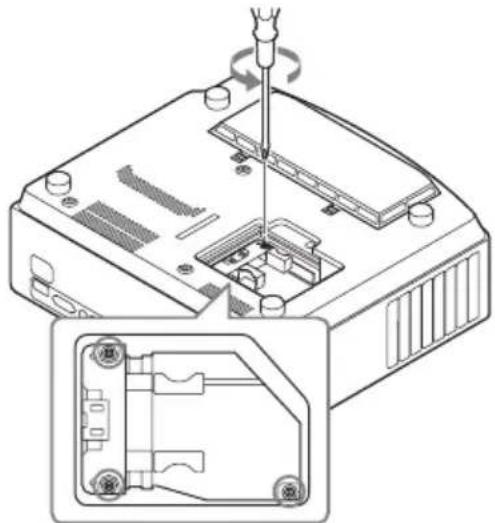

Éteignez le projecteur, débranchez le cordon d'alimentation et attendez au moins une heure que la lampe refroidisse. Retournez l'appareil sur un chiffon, dévissez le couvercle de la lampe, retirez les trois vis de la lampe, puis sortez-la. Insérez la nouvelle lampe (réf. LMP-H160) en tenant la poignée, revissez les trois vis, refermez le couvercle. Remettez le projecteur à l'endroit, branchez-le, allumez-le et sélectionnez 'Oui' dans le menu de réinitialisation de la lampe.

Comment nettoyer le filtre à air du projecteur ?

Le filtre à air doit être remplacé (non nettoyé). Quand le message 'Remplacer le filtre' apparaît, éteignez le projecteur et débranchez-le. Ouvrez le couvercle du filtre à air, retirez l'ancien filtre, placez un nouveau filtre (fourni avec la lampe de rechange), refermez le couvercle. Le remplacement est recommandé toutes les 1 500 heures.

Comment régler la position de l'image projetée ?

Utilisez les molettes LENS SHIFT (décalage d'objectif) pour déplacer l'image verticalement (jusqu'à 65 % de la hauteur) et horizontalement (jusqu'à 25 % de la largeur). Pour la taille, tournez la bague de zoom, et pour la mise au point, utilisez la molette de mise au point. Le projecteur dispose également d'une correction trapèze verticale dans le menu Installation.

Quels câbles utiliser pour connecter un lecteur Blu-ray ?

Pour une qualité optimale, utilisez un câble HDMI (logo HDMI). Branchez-le sur la prise HDMI du projecteur. Si votre lecteur ne possède pas de sortie HDMI, utilisez un câble vidéo composante (Y, Pb/Cb, Pr/Cr) sur les prises correspondantes. Assurez-vous que les appareils sont éteints lors du branchement.

Comment réinitialiser les paramètres d'image par défaut ?

Appuyez sur MENU, allez dans le menu Image, sélectionnez 'Réinitialiser' en bas de la liste, puis confirmez avec 'Oui'. Vous pouvez aussi réinitialiser un paramètre spécifique (par exemple le contraste) en le sélectionnant et en appuyant sur la touche RESET de la télécommande.

Que faire si l'image ne s'affiche pas ?

Vérifiez que le projecteur est allumé (témoin vert) et que la source d'entrée est correctement sélectionnée avec le bouton INPUT. Assurez-vous que les câbles sont bien branchés. Si l'image reste noire, essayez de changer de source ou de redémarrer le projecteur. Consultez le tableau de dépannage dans le manuel pour les messages d'erreur.

Comment changer la langue du menu ?

Appuyez sur MENU, allez dans le menu 'Réglage' (icône d'engrenage), sélectionnez 'Langage', puis choisissez la langue souhaitée parmi les 16 disponibles (français, anglais, etc.) à l'aide des touches fléchées. Validez avec ENTER.

Le projecteur peut-il être installé au plafond ?

Oui, avec les supports de suspension optionnels Sony PSS-H10 ou PSS-610. Suivez les instructions détaillées dans le manuel pour les distances de projection et les fixations. Il est recommandé de faire appel à un installateur qualifié Sony.

Comment utiliser la fonction Real Color Processing (RCP) ?

Appuyez sur la touche RCP de la télécommande. Sélectionnez un des 3 profils utilisateur (Utilisateur 1, 2 ou 3). Choisissez la couleur cible (Rouge, Jaune, Vert, Cyan, Bleu, Magenta) avec 'Sélection coul'. Réglez 'Position' et 'Plage' pour affiner la zone, puis ajustez 'RCP Couleur' et 'RCP Teinte'. Validez pour enregistrer.

Quelle est la durée de vie de la lampe ?

La lampe ultra haute pression 165 W a une durée de vie limitée. Le projecteur affiche un message 'Remplacer la lampe/filtre' lorsque la lampe approche de la fin de sa vie. Remplacez-la par une lampe LMP-H160. Le nombre d'heures d'utilisation cumulé est accessible dans le menu Informations.

MODE D'EMPLOI VPL-AW15 SONY

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'éviter tout risque d'électrocution, n'ouvrez pas le châssis. Confiez l'entretien uniquement à un personnel qualifié.

Pour les utilisateurs en Europe

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

Informations de marque de commerce

« BRAVIA » et sont des marques de commerce de Sony Corporation.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques de commerce déposées de HDMI Licensing LLC.

« Blu-ray Disc » est une marque de commerce.

Pour les utilisateurs au Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Pour les utilisateurs en Europe

Élimination des piles et accumulateurs usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement.

En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorporé sera traitée correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapporter les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage.

Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

La prise doit être près de l'appareil et facile d'accès.

ATTENTION

RISQUE D'EXPLOSION SI LA PILE EST REMPLACÉE PAR UNE DE TYPE INCORRECT.

DÉBARRASSEZ-VOUS DES PILES USAGÉES EN RESPECTANT LA RÉGLEMENTATION LOCALE.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Table des matières

Précautions ......6

Vérification du nom du modèle du projecteur ....6

Emplacement des commandes

Avant/Côté 7

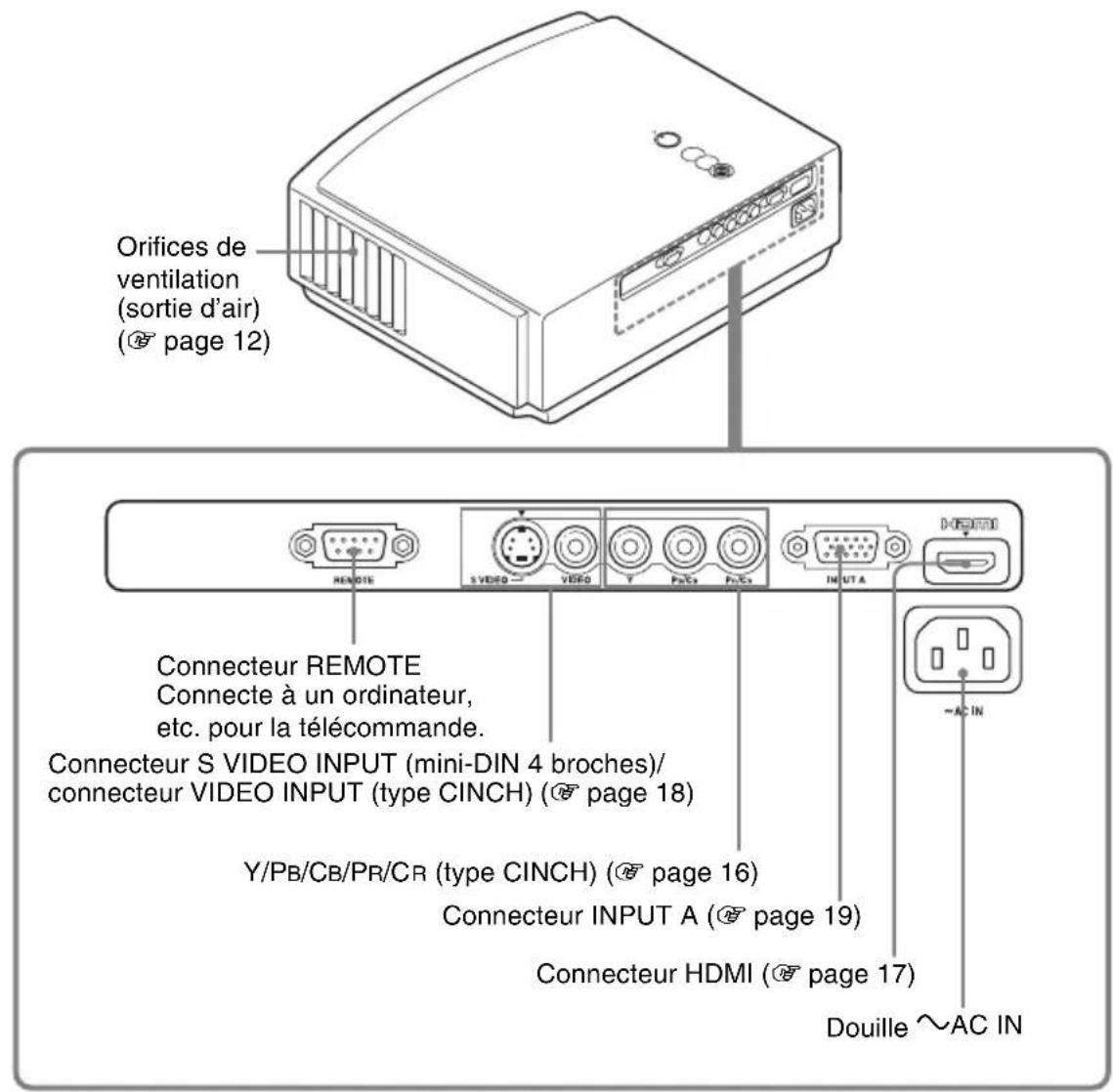

Face arrière/inférieure ....8

Télécommande ......9

Connexions et préparatifs

Déballage ....10

Étape 1 : Installation du projecteur ....11

Avant d'installer le projecteur .... 11

Positionnement du projecteur et d'un écran ....13

Étape 2 : Raccordement du projecteur ....16

Connexion à un magnétoscope ... 16

Raccordement à un ordinateur ... 19

Étape 3 : Réglage de la position de l'image ....20

Étape 4 : Sélection de la langue de menu ....25

Projection

Projection de l'image sur l'écran .....27

Mise hors tension ......28

Sélection du mode d'écran large .....28

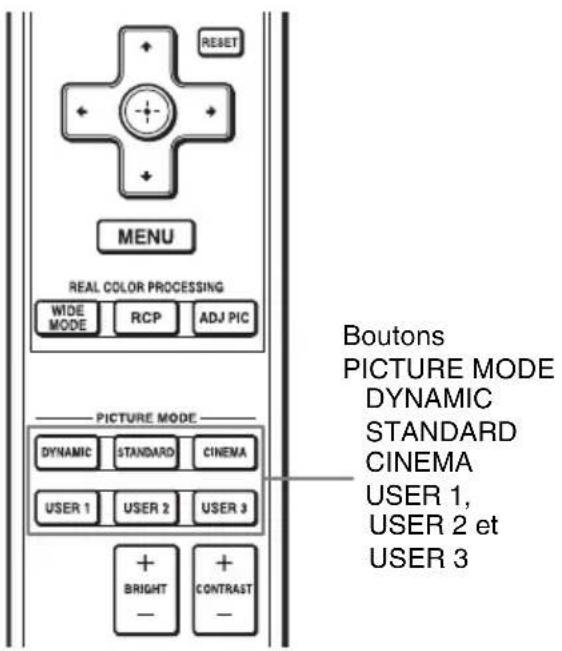

Sélection du mode d'affichage de l'image ....31

Réglage de la qualité d'image .....32

Réglage de l'image avec la fonction Real Color Processing

Utilisation des autres fonctions .....35

Utilisation des menus

Commande par les menus ....36

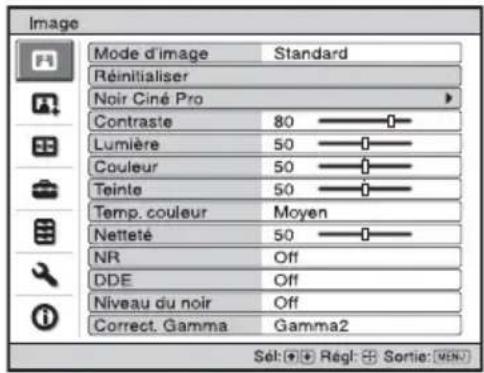

Menu Image ....40

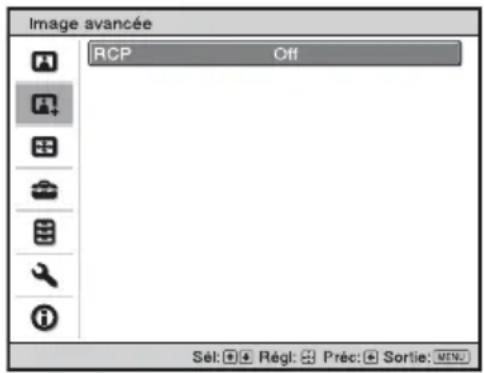

Menu Image avancée (VPL-AW15 uniquement) ......43

Menu Ecran 44

Menu Réglage ....46

Menu Fonction ......48

Menu Installation ....49

Menu Informations ....50

Numéros de mémoire de présélection ....50

Divers

Dépannage ....52

Indicateurs d'avertissement .....54

Listes de messages ....55

Remplacement de la lampe et du

filtre à air et nettoyage des orifices

de ventilation (prise d'air) 57

Remplacement du filtre à air .....60

Position du cache-objectif ...... 60

Le nettoyage et l'écran du

projecteur ....60

Spécifications ......61

Signaux préprogrammés ...... 63

Signaux d'entrée et options réglables/paramétrables ....66

Installation au plafond ......68

Lors de l'utilisation du support de suspension de projecteur PSS-H10 ....68

Lors de l'utilisation du support de suspension de projecteur PSS-610 72

Précautions

Sécurité

• S'assurer que la tension de service de votre projecteur est identique à la tension locale.
• Si du liquide ou un objet quelconque venait à pénétrer dans le boîtier, débrancher le projecteur et le faire vérifier par un technicien qualifié avant la remise en service.
• Débrancher le projecteur de la prise murale en cas de non-utilisation pendant plusieurs jours.
• Pour débrancher le cordon, le tirer par la fiche. Ne jamais tirer sur le cordon lui-même.
• La prise murale doit se trouver à proximité du projecteur et être facile d'accès.
• Le projecteur n'est pas déconnecté de la source d'alimentation tant qu'il reste branché à la prise murale, même s'il a été mis hors tension.
• Ne pas regarder dans l'objectif lorsque la lampe est allumée.
• Ne pas placer la main ou des objets à proximité des orifices de ventilation. L'air expulsé est brûlant.

Prévenir l'accumulation de chaleur interne

Après avoir mis l'appareil hors tension au moyen de l'interrupteur I/⏻ (Marche/Veille), ne pas le débrancher de la prise murale tant que le ventilateur de refroidissement tourne.

Mise en garde

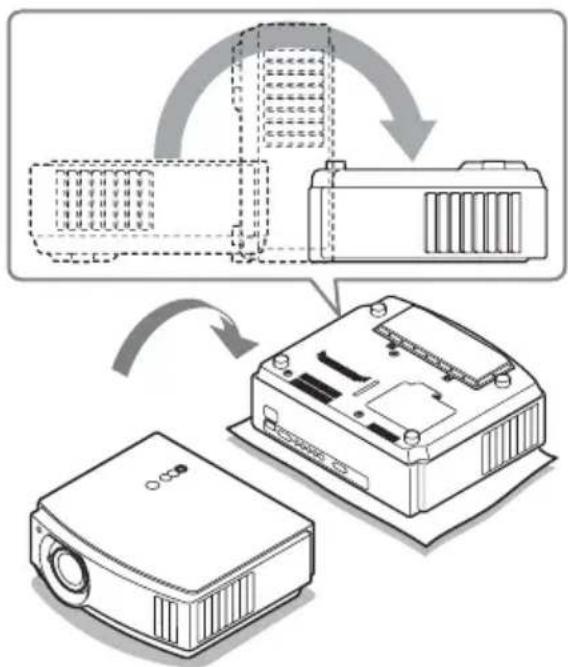

Le projecteur est doté d'orifices de ventilation (prise d'air et sortie d'air). Ne pas obstruer ces orifices et ne rien placer à proximité car ceci risquerait de provoquer une surchauffe interne pouvant entraîner une altération de l'image ou un endommagement du projecteur.

Remballage

Conserver le carton d'emballage original et le matériel d'emballage ; ils seront très utiles si l'on doit un jour expédier l'appareil. Pour assurer une protection maximale, remballer l'appareil tel qu'il avait été emballé en usine.

Vérification du nom du modèle du projecteur

Commencer par vérifier le nom du modèle du projecteur.

Le nom du modèle se trouve en bas du projecteur (Exemple : VPL-AW15).

Quelques-unes des fonctions ou options de menu ne sont pas opérationnelles sur certains modèles du projecteur.

Emplacement des commandes

Avant/Côté

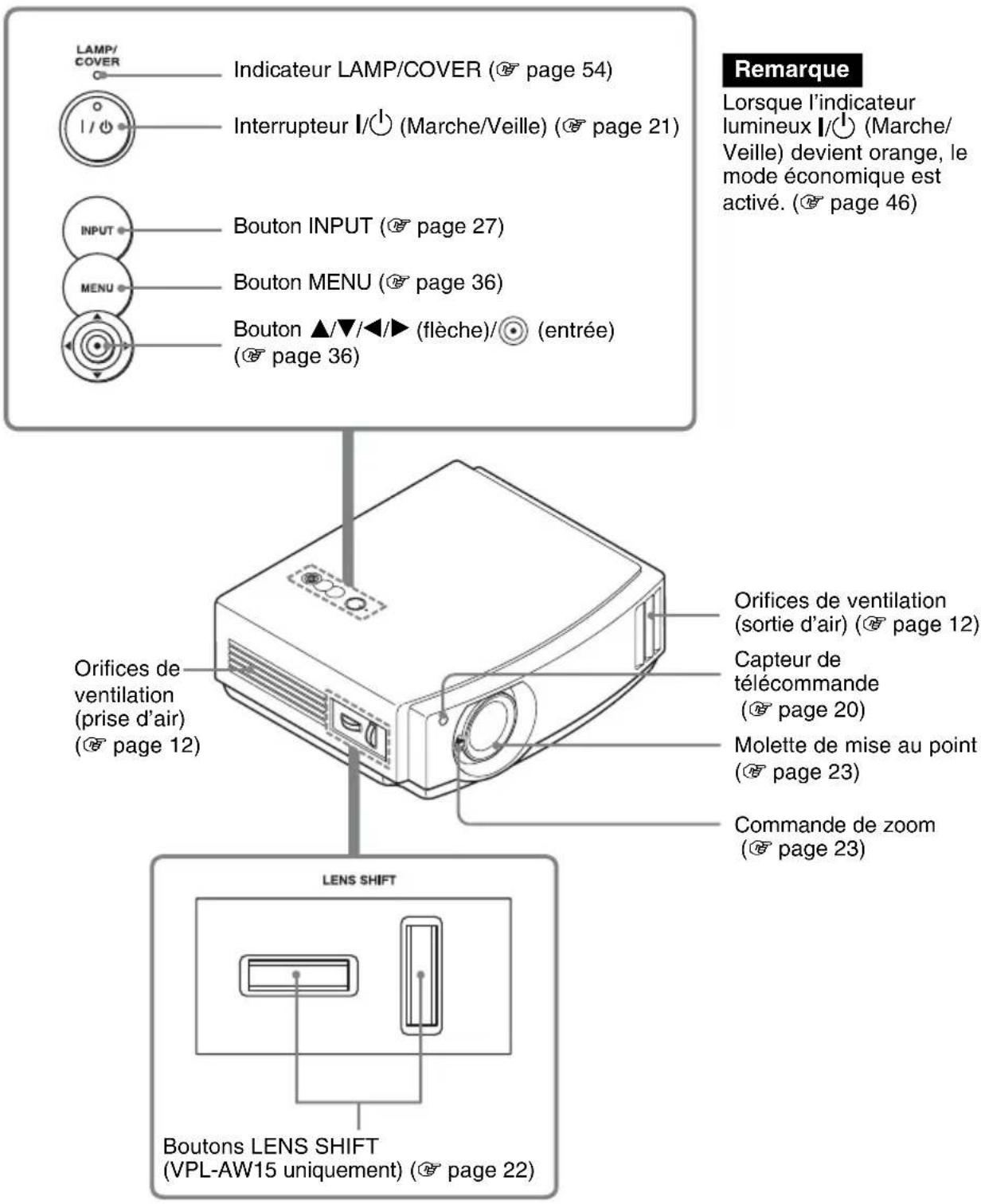

Pour commander le projecteur, on peut utiliser les boutons du panneau de commande qui portent le même nom que ceux de la télécommande.

Face arrière/inférieure

Télécommande

Connexions et préparatifs

Cette section décrit comment installer le projecteur et l'écran, comment connecter l'appareil à partir duquel on désire projeter l'image, etc.

Déballage

Vérifier l'emballage pour s'assurer qu'il contient les éléments suivants :

- Télécommande (1) et piles de format AA (R6) (2)

• Cordon d'alimentation secteur (1) - Filtre à air (pour remplacement) (1)

• Cache-objectif (1) Le cache-objectif est fixé sur l'objectif au moment de l'achat du projecteur. Retirer le cache-objectif avant d'utiliser le projecteur.
• Mode d'emploi (ce manuel)

Insertion des piles dans la télécommande

Pousser et faire glisser pour ouvrir.

Insérer les piles par le côté ● en premier, tel qu'indiqué sur l'illustration.

Il y a risque de court-circuit et de surchauffe si les piles sont insérées par la force ou avec les pôles inversés.

Précautions à prendre pour la manipulation de la télécommande

• Manipuler la télécommande avec soin. Prendre garde de l'échapper, de marcher dessus ou d'y verser tout liquide.
• Ne pas placer la télécommande près d'une source de chaleur, directement sous les rayons du soleil ou dans une pièce humide.

Étape 1 : Installation du projecteur

Le projecteur affiche la sortie des images à partir d'un magnétoscope ou d'autres appareils.

Vous pouvez positionner le projecteur dans différents endroits et visualiser les images plus facilement.

Avant d'installer le projecteur

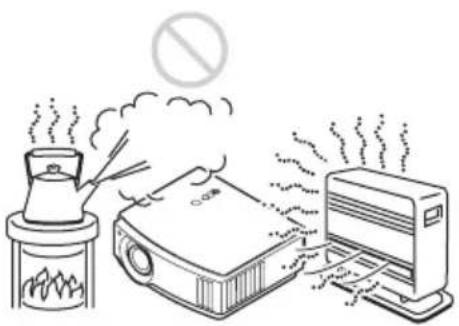

Installation déconseillée

Ne pas placer le projecteur dans les positions suivantes, ce qui risquerait de provoquer un dysfonctionnement ou d'endommager l'appareil.

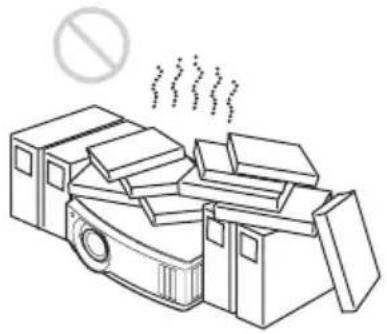

Mauvaise ventilation

Endroits chauds et humides

Endroits directement exposés au souffle froid ou chaud d'un climatiseur

L'installation du projecteur dans de tels endroits pourrait provoquer un dysfonctionnement sous l'effet de la condensation d'humidité ou de l'élévation de température.

Proximité d'un détecteur de chaleur ou de fumée

Il pourrait en résulter un dysfonctionnement du capteur.

Endroits très poussiéreux ou enfumés

Installer dans un endroit loin des murs

Afin de maintenir les performances et la fiabilité du projecteur, laisser au moins 30 cm (11 7/8 pouces) entre le projecteur et les murs.

Utilisation inadéquate

Éviter ce qui suit pendant l'utilisation du projecteur.

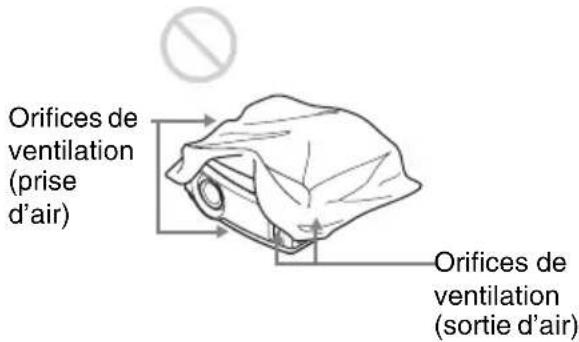

Obstruction des orifices de ventilation.

Conseil

Pour plus d'informations sur l'emplacement des orifices de ventilation (prise d'air et sortie d'air), voir « Emplacement des commandes », pages 7 à 8.

Inclinaison vers l'avant/arrière et vers la gauche/droite

15° ou plus

Éviter d'incliner le projecteur sur un angle supérieur à 15 degrés pour l'utilisation. Ne pas installer le projecteur ailleurs que sur une surface de niveau ou au plafond. Si vous ne réglez pas le projecteur sur le mode hautes altitudes lorsque vous l'utilisez, les couleurs peuvent être moins homogènes et la fiabilité des effets de la lampe réduite.

Lors de l'installation de l'appareil en altitude

Lorsque vous utilisez le projecteur à une altitude de 1 500 m ou plus, réglez le « Réglage du refroidissement » dans le menu Réglage

sur « Haut » (page 46). Si vous n'activez pas ce mode lors d'une utilisation à haute altitude, ceci pourra affecter le projecteur (diminution de la fiabilité de certaines pièces, par exemple).

Positionnement du projecteur et d'un écran

La distance qui doit séparer le projecteur de l'écran lors de l'installation varie suivant la taille de l'écran.

1 Déterminer la position d'installation du projecteur et de l'écran.

Vous pouvez obtenir une bonne qualité d'image en plaçant le projecteur avec le centre de l'objectif à l'intérieur des zones indiquées en gris dans l'illustration (VPL-AW15 uniquement). Utiliser les valeurs a, b, c et d dans le tableau de la page 14 comme guide.

a : Distance de projection minimale entre l'écran et le centre de l'objectif du projecteur b : Distance de projection maximale entre l'écran et le centre de l'objectif du projecteur

*c : Distance verticale entre le centre de l'écran et le centre de l'objectif du projecteur lors de l'utilisation avec la fonction de déplacement vertical de l'objectif réglée au maximum vers le haut. *d : Distance horizontale entre le centre de l'écran et le centre de l'objectif du projecteur lors de l'utilisation avec la fonction de déplacement horizontal de l'objectif réglée au maximum

* Dans l'illustration, les distances c et d indiquent les sens inférieur ou gauche. Les mêmes distances dans les sens supérieur ou droit conviennent à l'installation.

◆ Pour installer le projecteur au plafond, voir « Installation au plafond ». ( page 68) Pour plus d'informations sur la fonction de déplacement de l'objectif, voir « Étape 3 : Réglage de la position de l'image ». ( page 20)

Lors de l'utilisation d'un écran à rapport de format 16:9. Unité : mm (pouces)

Taille d'écran (pouces)	40 60 70	80 100 12	0 140 160	180 200
(mm)	1016 1524	1778 203	2 2540 30	48 3556 4	064 4572	5080
a (minimum)	1151(45 3 /8)	1750(69)	2049(80 11 /16)	2348(92 1 /2)	2946(116)	3544(139 5 /8)	4142(163 1 /8)	4740(186 3 /4)	5339(210 1 /4)	5937(233 7 /8)
b (maximum)	1885(74 1 /4)	2849(112 1 /4)	3332(131 1 /4)	3814(150 1 /4)	4779(188 1 /4)	5744(226 1 /4)	6709(264 1 /4)	7673(302 1 /8)	8638(340 1 /8)	9603(378 1 /8)
*c	324(12 3 /4)	485(19 1 /8)	566(22 3 /8)	647(25 1 /2)	809(31 7 /8)	971(38 1 /4)	1133(44 5 /8)	1294(51)	1456(57 3 /8)	1618(63 3 /4)
*d	221(8 3 /4)	331(13 1 /8)	387(15 1 /4)	442(17 1 /2)	552(21 3 /4)	663(26 1 /8)	773(30 1 /2)	884(34 7 /8)	994(39 1 /4)	1105(43 1 /2)

Pour calculer les mesures d'installation (SS : taille de l'écran)

a (minimum) = 29,909 (1 3/16) × SS - 44,886 (1 13/16)

b (maximum) = 48,239 (1 1/16) × SS - 44,869 (1 13/16)

c = 8,0899 (11/32) × SS

Lors de l'utilisation d'un écran à rapport de format 4:3 (projection d'une image 4:3). Unité : mm (pouces)

Taille d'écran (pouces)	40 60 70	80 100 12	0 140 160	180 200
(mm)	1016 1524	1778 203	2 2540 30	48 3556 4	064 4572	5080
a (minimum)	1419 (56)	2152 (84 3/4 )	2518 (99 1/4 )	2884 (113 5/8 )	3616 (142 1/2 )	4348 (171 1/4 )	5080 (200 1/8 )	5813 (228 7/8 )	6545 (257 3/4 )	7277 (286 5/8 )
b (maximum)	2317 (91 1/4 )	3498 (137 3/4 )	4088 (161)	4679 (184 1/4 )	5860 (230 3/4 )	7041 (277 1/4 )	8221 (323 3/4 )	9402 (370 1/4 )	10583 (416 3/4 )	11764 (463 1/4 )
*c	396 (15 5/8 )	594 (23 1/2 )	693 (27 3/8 )	792 (31 1/4 )	990 (39)	1188 (46 7/8 )	1386 (54 5/8 )	1584 (62 1/2 )	1782 (70 1/4 )	1980 (78)
*d	270 (10 3/4 )	406 (16)	473 (18 3/4 )	541 (21 3/8 )	676 (26 5/8 )	811 (32)	947 (37 3/8 )	1082 (42 5/8 )	1217 (48)	1352 (53 3/8 )

Pour calculer les mesures d'installation (SS : taille de l'écran)

a (minimum) = 36,609 (1 1/2) × SS - 44,886 (1 13/16)

b (maximum) = 59,045 (2 3/8) × SS - 44,869 (1 13/16)

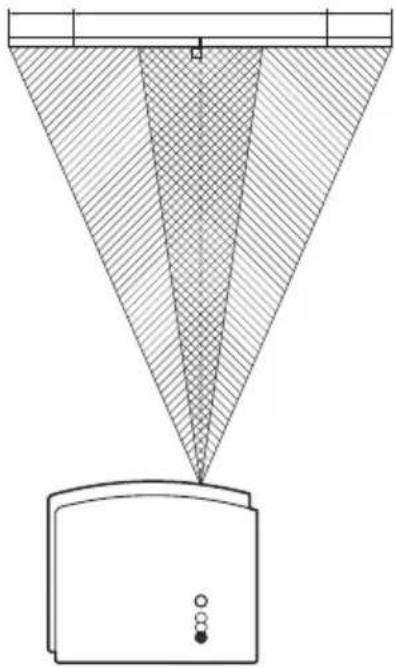

2. Placer le projecteur de sorte que l'objectif soit parallèle à l'écran.

Vue du haut

3. Projeter une image sur l'écran et régler l'image de sorte qu'elle s'adapte à la taille de l'écran. (page 20)

Pour projeter une image, connecter un appareil vidéo au projecteur. (page 16)

Remarque

Lorsqu'un écran à surface inégale est utilisé, des bandes peuvent parfois apparaître sur l'écran suivant la distance qui sépare l'écran du projecteur ou suivant l'agrandissement effectué avec le zoom. Ceci n'est pas un dysfonctionnement du projecteur.

Étape 2 : Raccordement du projecteur

Lors de l'exécution des raccordements, il faut procéder comme suit :

• Mettre tous les appareils hors tension avant tout raccordement.
• Utiliser les câbles appropriés pour chaque raccordement.
• Insérer correctement les fiches de câble ; la mauvaise connexion des fiches peut entraîner un dysfonctionnement ou une piètre qualité d'image. Débrancher les câbles en les tenant par leur fiche. Ne pas tirer sur le câble lui-même.
• Se reporter au mode d'emploi de l'appareil à connecter.

Connexion à un magnétoscope

Pour connecter le dispositif à un lecteur/enregistreur DVD, un lecteur Blu-ray ou un syntoniseur numérique équipé de connecteurs vidéo à composantes

Pour connecter un lecteur/enregistreur DVD et un lecteur Blu-ray équipé d'une sortie HDMI

Vous pouvez bénéficier d'une meilleure qualité d'image en connectant un lecteur/enregistreur DVD et un lecteur Blu-ray équipé d'une sortie HDMI à l'entrée HDMI du projecteur.

Remarques

• Lors du raccordement d'un appareil à l'entrée HDMI du projecteur, assurez-vous d'utiliser un appareil qui a obtenu le logo HDMI.
• Lorsque vous raccordez un câble HDMI au projecteur, assurez-vous que la marque ▼ sur la partie supérieure de l'entrée HDMI du projecteur et la marque ▼ sur le connecteur du câble sont placées sur la même position.
• Si l'image d'un appareil raccordé au projecteur avec un câble HDMI n'est pas claire, vérifiez les paramètres de l'appareil raccordé.

Ce projecteur prend en charge l'entrée d'affichage PC du HDMI. Cette application prend également en charge le protocole HDCP.

Pour connecter un magnétoscope équipé d'un connecteur S-vidéo ou vidéo

Vous pouvez raccorder un lecteur/enregistreur DVD, un enregistreur vidéo à disque dur, un magnétoscope ou un lecteur de disque laser, non équipé de connecteurs vidéo à composantes. Voir aussi le mode d'emploi de chacun des appareils.

Conseil

Pour obtenir une meilleure performance de la vidéo, utiliser un connecteur S-vidéo. Si l'appareil à raccorder n'a pas de connecteur S-vidéo, connecter le câble à la sortie vidéo.

Conseil

Régler l'option « Sél sign entr A » du menu Réglage 📄 « Auto » ou « Ordinateur ». Si le signal d'entrée n'apparaît pas correctement, régler l'option sur « Ordinateur ». (page 47, 55)

Remarques

• Lorsque vous raccordez un câble HDMI, assurez-vous que la marque ▼ sur la partie supérieure de l'entrée HDMI du projecteur et la marque ▼ sur le connecteur du câble sont placées sur la même position.
• Si vous réglez votre ordinateur, un portable par exemple, pour qu'il émette le signal à la fois sur son propre écran et sur cet appareil, il se peut que l'image n'apparaisse pas correctement sur l'appareil. Paramétrer l'ordinateur pour qu'il n'envoie le signal qu'au moniteur externe. Pour plus d'informations, consulter le mode d'emploi de votre ordinateur. Consulter le fabricant de l'ordinateur pour son paramétrage.
• Si l'image d'un appareil raccordé au projecteur avec un câble HDMI n'est pas claire, vérifier les paramètres de l'appareil raccordé.

Étape 3 : Réglage de la position de l'image

Projeter une image sur l'écran puis régler la position de l'image.

Conseil

Les boutons I/⏻ (Marche/Veille), INPUT, MENU et ▲/▼/◄/►/ Ⓞ (joystick) sur le panneau supérieur du projecteur fonctionnent de la même manière que ceux de la télécommande.

Remarque

Suivant l'emplacement d'installation du projecteur, il se peut que la télécommande ne soit pas utilisable. Le cas échéant, pointer la télécommande vers l'écran plutôt que vers le projecteur.

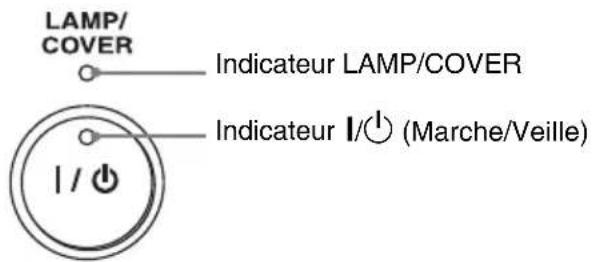

S'allume en rouge.

1 Après avoir branché le cordon d'alimentation à l'appareil, brancher le cordon d'alimentation secteur à une prise murale.

L'indicateur I/⏻ (Marche/Veille) s'allume en rouge, et le projecteur se met en veille.

Clignote en vert pendant quelques secondes, puis demeure allumé en vert.

2 Appuyer sur l'interrupteur I/⏻ (Marche/Veille) pour mettre le projecteur sous tension.

L'indicateur I/⏻ (Marche/Veille) clignote en vert, puis demeure allumé en vert.

3 Mettre l'appareil raccordé au projecteur sous tension.

Se reporter au mode d'emploi de l'appareil à connecter.

4 Appuyer sur INPUT pour projeter l'image sur l'écran.

À chaque pression sur le bouton, l'indication d'entrée et l'appareil à projeter changent. (page 27)

Conseils

• Vous pouvez sélectionner la langue souhaitée pour l'écran du menu. Pour plus de détails, se reporter à « Étape 4 : Sélection de la langue de menu ». (page 25)
• Si « Rech. ent. auto. » est réglé sur « On » dans le menu Fonction, le canal d'entrée aux signaux actifs s'affiche automatiquement lorsque vous appuyez sur INPUT. (page 48)

5 Activer les deux boutons LENS SHIFT (VPL-AW15 uniquement) pour régler la position de l'image.

Pour régler la position horizontale

Tourner le bouton LENS SHIFT vers la droite ou la gauche.

L'image projetée sur l'écran se décale vers la droite ou la gauche sur 25 % maximum de la taille de l'écran en partant du centre de l'objectif.

25% 1 largeur d'écran 25%

: Position de l'image une fois celle-ci décalée au maximum sur la gauche : Position de l'image une fois celle-ci décalée au maximum sur la droite

Pour régler la position verticale

Tourner le bouton LENS SHIFT vers le haut ou le bas.

L'image projetée sur l'écran se décale vers le haut ou le bas sur 65 % maximum de la taille de l'écran en partant du centre de l'objectif.

Remarque

Quand vous utilisez les deux fonctions de décalage de l'objectif horizontal et vertical en simultané, vous pouvez décaler l'image à la verticale sur 25 % maximum de la taille de l'écran.

6 Régler la taille de l'image avec la commande de zoom.

7 Régler la mise au point avec la molette prévue à cet effet.

Pour régler l'inclinaison par rapport à la surface d'installation

Si le projecteur est installé sur une surface inégale, utiliser les supports réglables pour garder le projecteur de niveau.

Remarque

Prendre garde de se coincer les doigts en tournant les supports réglables.

Étape 4 : Sélection de la langue de menu

Vous pouvez sélectionner l'une des 16 langues d'affichage du menu et d'autres affichages à l'écran. Le réglage en usine par défaut est l'anglais. Pour changer la langue actuelle du menu, choisissez la langue désirée grâce à l'écran de menu.

1. Appuyer sur MENU. Le menu apparaît.

2. Appuyer sur ↑/↓ pour sélectionner le menu Réglage, puis appuyer sur → ou

Les options de réglage du menu sélectionné apparaissent.

3. Appuyer sur ↑/↓ pour sélectionner « Language », puis appuyer sur → ou ⊕

4. Appuyer sur ↑/↓/←/→ pour sélectionner une langue, puis appuyer sur

La langue du menu devient celle que vous avez sélectionnée.

Pour faire disparaître le menu, appuyer sur MENU.

Projection

Cette section décrit comment utiliser le projecteur pour afficher l'image depuis l'appareil raccordé au projecteur. Elle décrit aussi comment régler la qualité de l'image suivant vos préférences.

Projection de l'image sur l'écran

Exemple : Pour afficher l'image de l'appareil vidéo raccordé au connecteur VIDEO INPUT.

1. Mettre sous tension l'appareil et le périphérique branché à l'appareil. 2. Appuyer sur INPUT plusieurs fois pour sélectionner l'entrée que l'on désire projeter sur l'écran.

Afficher l'indication de l'entrée désirée.

Pour afficher l’image depuis Appuyer sur INPUT	pour afficher
l’appareil vidéo raccordé au connecteur VIDEO INPUT Vidéo
l’appareil vidéo raccordé au connecteur S VIDEO INPUT S-vidéo
l’appareil RGB/à composantes raccordé au connecteur INPUTA Entrée A*
l’appareil à composantes raccordées aux connecteurs Y/B/CB/PR/CR	Composant
l’appareil raccordé au connecteur HDMI	HDMI**

* Régler le paramètre « Sél sign entr A » dans le menu Réglage fonction de l'entrée de signal. Si vous la réglez sur « Auto » et ne pouvez pas afficher l'image correctement, sélectionner un signal adéquat qui correspond au signal d'entrée. (page 47, 50, 63) ** La gradation colorimétrique de la zone sombre ou de la zone claire peut perdre en clarté en cas d'un signal d'entrée autre que ceux provenant du câble HDMI standard. Régler la luminosité et le contraste dans le menu Image (page 41).

Conseil

Si « Rech. ent. auto. » est réglé sur « On » dans le menu Fonction, le canal d'entrée aux signaux actifs s'affiche automatiquement lorsque vous appuyez sur INPUT.

Mise hors tension

1 Appuyer sur l'interrupteur I/⏻ (Marche/Veille).

Le message « METTRE HORS TENSION? » apparaît sur l'écran.

2 Appuyer une nouvelle fois sur l'interrupteur I/⏻ (Marche/Veille) avant que le message ne disparaisse.

L'indicateur I/⏻ (Marche/Veille) clignote en vert et le ventilateur continue à tourner pour abaisser la température interne. D'abord, l'indicateur I/⏻ (Marche/Veille) clignote rapidement et à ce moment il n'est pas possible d'allumer l'indicateur I/⏻ (Marche/Veille) avec l'interrupteur I/⏻ (Marche/Veille).

3 Confirmer que le ventilateur s'arrête et que l'indicateur I/⏻ (Marche/Veille) est allumé en rouge.

Vous pouvez mettre le projecteur hors tension en maintenant enfoncé l'interrupteur I/⏻ (Marche/Veille) pendant environ 1 seconde, plutôt qu'en suivant les étapes ci-dessus.

Sélection du mode d'écran large

Divers modes d'écran large sont disponibles, suivant le type de signal vidéo reçu.

* Bouton RCP : VPL-AW15 uniquement

Appuyer sur WIDE MODE.

À chaque pression sur le bouton, vous pouvez changer le réglage « Mode large ».

Vous pouvez aussi les sélectionner au moyen du menu. (page 44)

Image en format panoramique avec panneaux latéraux.

Une image de rapport hauteur/largeur 4:3 est correctement agrandie pour tenir tout l'écran. Les portions en haut et en bas de l'écran sont légèrement tronquées.

Normal

Une image à rapport de format normal 4:3 est affichée au centre de l'écran pour remplir tout l'écran à la verticale.

Plein

Une image réduite au format 4:3 s'affiche avec le bon rapport de format. Une image 4:3 est agrandie horizontalement pour remplir l'écran 16:9.

Conseil

Réduite : Une image dont le rapport de format initial est 16:9 est enregistrée avec une compression horizontale pour obtenir une image 4:3.

Zoom

Une image à rapport de format normal 16:9 est agrandie verticalement et horizontalement avec le même rapport de format pour remplir l'écran. Utiliser ce mode pour regarder l'image en format panoramique ou en format panoramique avec panneaux latéraux.

Si les sous-titres d'un film, etc., sont cachés et ne sont pas visibles, ajuster l'écran à l'aide des options « Taille verticale » et « Centrer V » pour afficher les sous-titres. (page 45)

Plein 1 (lorsque le signal du PC est entrant)

Affiche une image sur la totalité de l'écran sans modifier le rapport hauteur/largeur de l'image originale.

Plein 2 (lorsque le signal du PC est entrant)

Affiche l'image sur la totalité de l'écran.

Remarque

Vous pouvez régler la position verticale de l'image avec « Centrer V » et « Taille verticale » dans le menu Ecran uniquement lorsque « Zoom » est sélectionné.

(page 45)

Remarques sur la sélection du mode d'écran large

Le projecteur est équipé d'un WIDE MODE. Lorsque vous réglez les paramètres sur WIDE MODE, noter ce qui suit.

• Modifier le rapport de format de l'image originale résultera en une image d'apparence différente.
• Noter qu'en cas d'utilisation du projecteur à des fins lucratives ou pour une projection publique, la modification de l'image originale par la sélection d'un mode large peut porter atteinte aux droits des auteurs ou producteurs qui sont protégés légalement.

Sélection du mode d'affichage de l'image

Vous pouvez sélectionner le mode d'affichage de l'image qui convient le mieux au type de programme ou aux conditions de la pièce.

* Bouton RCP : VPL-AW15 uniquement

Appuyer sur l'un des boutons PICTURE MODE (DYNAMIC, STANDARD, CINEMA et USER 1, USER 2 et USER 3).

DYNAMIC

Améliore le contraste et la netteté de l'image.

STANDARD

La qualité de l'image est moins floue que celle sélectionnée par « DYNAMIC ».

CINÉMA

Recommandé pour regarder un film dans une pièce sombre.

USER 1, USER 2 et USER 3

Vous pouvez régler la qualité de l'image en fonction de vos préférences et enregistrer les paramètres dans la mémoire sélectionnée du projecteur. Appuyez sur l'un des boutons USER 1, USER 2 ou USER 3, puis réglez l'image au moyen des boutons de la télécommande ou des menus (pages 32 et 40). Les paramètres sont enregistrés en mémoire et vous pouvez voir l'image avec la qualité d'image réglée en appuyant sur le bouton.

Réglage de la qualité d'image

Vous pouvez régler la qualité d'image en fonction de vos préférences en sélectionnant les options de réglage avec la télécommande. Les données réglées peuvent être mises en mémoire dans chacun des modes d'image.

* Bouton RCP : VPL-AW15 uniquement

1 Appuyez sur ADJ PIC.

À chaque pression sur le bouton, les fenêtres de réglage* suivantes s'affichent dans l'ordre.

* Suivant le signal d'entrée, certaines des fenêtres de réglage ci-dessus ne s'affichent pas. Pour plus d'informations, voir « Signaux d'entrée et options réglables/paramétrables » (page 66).

Pour plus de détails concernant chaque réglage, reportez-vous au menu Image (page 40).

Exemple : Pour régler le contraste

2 Configurez ou réglez une option.

Pour changer la valeur d'un paramètre

Pour augmenter la valeur, appuyer sur

Pour réduire la valeur, appuyer sur

Pour sélectionner une option

Appuyer sur ↑/↓ pour changer le réglage.

Réglage de l'image avec la fonction Real Color Processing (VPL-AW15 uniquement)

La fonction Real Color Processing (RCP) permet de régler la couleur et la teinte pour chacune des cibles de l'image projetée, spécifiées séparément. Cela vous permet d'obtenir une image plus adaptée à vos préférences.

Conseil

Geler l'image de la source vidéo lorsque l'on règle l'image avec la fonction Real Color Processing.

1 Appuyer sur RCP sur la télécommande. 2 Appuyer sur ↑/↓ pour sélectionner « Utilisateur 1 », « Utilisateur 2 » ou « Utilisateur 3 », puis appuyer sur →.

La fenêtre RCP (Real Color Processing) apparaît.

3 Sélectionner la couleur cible que l'on désire régler.

Répéter les étapes ① et ② décrites ci-dessous pour spécifier la couleur cible.

① Appuyer sur ↑/↓ pour sélectionner « Sélection coul », puis appuyer sur ←/→ pour sélectionner la couleur à régler parmi « Rouge », « Jaune », « Vert », « Cyan », « Bleu » et « Magenta ».

Seules les parties qui correspondent à la couleur spécifiée seront colorées, les autres parties s'affichant en noir et blanc. La palette de référence de la fenêtre RCP affiche aussi les couleurs réglables. Sélectionner l'élément de réglage désiré pour ajuster la couleur de l'image projetée en utilisant la palette de référence comme guide.

2 Appuyez sur ↑/↓ pour sélectionner « Position » ou « Plage » et spécifiez plus précisément la couleur et la plage de couleur à régler à l'aide de ←/→.

4 Réglez la couleur des parties spécifiées.

Appuyez sur ↑/↓ pour sélectionner « RCP Couleur » ou « RCP Teinte », puis réglez la couleur ou la teinte des parties sélectionnées à l'étape 3 selon vos préférences à l'aide de ←/→ tout en regardant l'image projetée. L'image revient à sa couleur normale pendant le réglage.

5 Une fois le réglage terminé, appuyez sur

L'affichage RCP disparaît, puis les instructions à l'écran de l'étape 2 apparaissent. L'affichage d'origine réapparaît quelques secondes plus tard. Les réglages que vous avez effectués se reflèteront sur l'image projetée sur l'écran.

Conseil

Certaines limites s'appliquent à la sélection de la position et de la plage.

Utilisation des autres fonctions

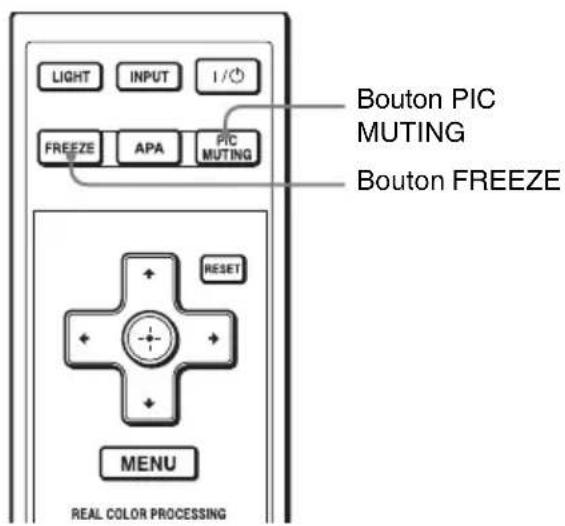

Vous pouvez temporairement éteindre ou faire une pause sur une image projetée.

Appuyez sur PIC MUTING.

Appuyez pour éteindre temporairement une image projetée. Pour faire réapparaître l'écran précédent, appuyez de nouveau sur PIC MUTING.

Appuyez sur FREEZE.

Il est possible de faire une pause lors du visionnage d'une image projetée. « FREEZE » apparaît sur l'écran une fois le bouton activé. Pour faire réapparaître l'écran précédent, appuyez de nouveau sur FREEZE.

Remarque

Disponible uniquement pour un signal d'ordinateur.

Utilisation des menus

Cette section décrit comment effectuer les divers réglages et paramétrages au moyen des menus.

Commande par les menus

Le projecteur est doté d'un menu sur écran permettant d'effectuer divers réglages et paramétrages. Certaines des options réglables/paramétrables s'affichent sur un menu local, un menu de paramétrage, un menu de réglage sans menu principal ou sur la fenêtre de menu suivante. Si vous sélectionnez un nom d'option suivi d'une flèche (▶), la fenêtre de menu suivante avec options de paramétrage apparaît.

Pour changer la langue des menus sur écran, voir « Étape 4 : Sélection de la langue de menu » (page 25).

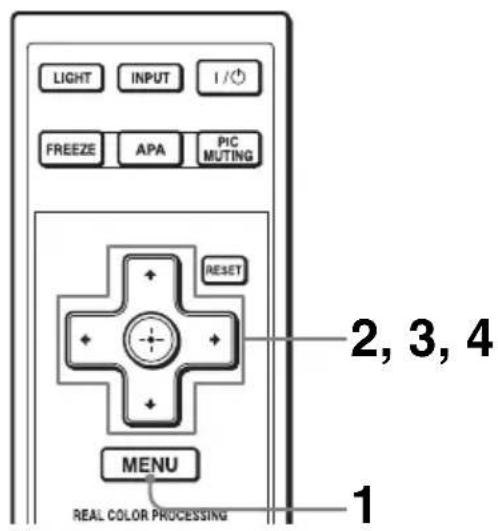

1 Appuyer sur MENU.

La fenêtre de menu apparaît.

2 Appuyer sur ↑/↓ pour sélectionner une option de menu, puis appuyer sur → ou

Les options qui peuvent être paramétrées ou réglées au moyen du menu sélectionné apparaissent. L'option actuellement sélectionnée est affichée en jaune.

Menu local

Paramètres

Menu de paramétrage

Menu de réglage

Fenêtre de menu suivante Paramètres

(Fenêtre de menu du VPL-AW15)

3 Appuyer sur ↑/↓ pour sélectionner l'option à configurer ou régler, puis appuyer sur → ou

Les paramètres modifiables s'affichent sur un menu local, un menu de paramétrage, un menu de réglage ou sur la fenêtre de menu suivante.

4 Régler le paramètre ou sélectionner une option.

Pour changer la valeur d'un paramètre

Pour augmenter la valeur, appuyer sur

Pour réduire la valeur, appuyer sur

Appuyer sur pour revenir à l'écran précédent.

Pour sélectionner une option

Appuyer sur ↑/↓ pour changer le réglage.

Appuyer sur pour revenir à l'écran précédent.

Suivant l'option sélectionnée, vous pouvez rétablir l'écran précédent au moyen de ←.

Options non réglables

Les options réglables diffèrent suivant les signaux d'entrée. Les options non réglables ou non paramètrables n'apparaissent pas dans le menu. ( page 66)

Pour faire disparaître le menu

Appuyer sur MENU.

Pour réinitialiser l'image modifiée

Sélectionner « Réinitialiser » à partir du menu Image

Quand l'écran se réaffiche, sélectionner

« Oui » avec ← et appuyer sur ⊕.

Tous les réglages suivants retournent à leurs valeurs d'usine :

« Diaphrag. avancé », « Commande lampe »,

« Contraste », « Lumière », « Couleur »,

« Teinte », « Temp. couleur », « Netteté »,

« NR », « DDE », « Niveau du noir » et

« Correct. Gamma » sur le menu Image

Pour réinitialiser les paramètres modifiés

Sélectionner un paramètre sur l'écran Menu, et afficher le menu local, le menu de paramétrage et le menu de réglage. Appuyer sur la touche RESET de la télécommande pour réinitialiser seulement les paramètres sélectionnés à leurs valeurs d'usine.

Remarque

Le bouton RESET de la télécommande n'est disponible que lorsque le menu de réglage ou le menu de paramétrage est sélectionné.

Menu Image

Le menu Image sert à régler l'image.

Réglez le menu Image

Mode d'image Vous pouvez sélectionner le mode de visualisation de l'image qui convient le mieux au type d'image ou d'environnement.Dynamique : Sélectionnez ce mode pour un contraste et une netteté d'image améliorée pour reproduire le ton des couleurs.Standard : Sélectionnez ce mode pour réduire l'irrégularité par rapport à la visualisation de l'image en mode Dynamique.Cinéma : Sélectionnez ce mode pour regarder des films, etc. dans un milieu sombre.Utilisateur 1, Utilisateur 2, Utilisateur 3 : Vous pouvez régler la qualité de l'image selon votre goût et enregistrer les paramètres. Une fois les paramètres enregistrés, vous pouvez visualiser l'image avec la qualité d'image définie en appuyant sur le bouton PICTURE MODE sur la télécommande.Pour enregistrer les paramètres1 Sélectionnez Utilisateur 1, Utilisateur 2, ou Utilisateur 3.2 Réglez les éléments souhaités dans les menus.ConseilsVous pouvez aussi régler la qualité d'image dans « Dynamique », « Standard » ou « Cinéma » et enregistrer les paramètres. Pour régler tous les paramètres et revenir aux paramètres de réglage en usine, appuyez sur « Réinitialiser » dans le menu.Il se peut que certaines options ne s'affichent pas sur le menu Image, suivant le type des signaux d'entrée. Pour plus d'informations, voir « Signaux d'entrée et options réglables/paramétrables » ( page 66).

Noir Ciné Pro Diaphrag.	avancéChange la fonction du diaphragme pendant la projection.VPL-AW15Auto 1 : Passe automatiquement à un diaphragme optimum en fonction d'une scène projetée. C'est le contraste de la scène qui est le plus mis en valeur.Auto 2 : Un iris optimal devient plus petit que lorsqu'il est réglé sur « Auto 1 ». Le contraste de la scène se réduit.Sensibilité: Si le mode « Auto 1 » ou « Auto 2 » est sélectionné, les options « Recommander », « Rapide » ou « Lent » peuvent être choisies grâce au mode Sensibilité en fonction de la vitesse de réponse souhaitée.Manuel : Règle manuellement la Diaphrag.Off : Contraste normal.VPL-AW10Auto : Passe automatiquement à un diaphragme optimum en fonction d'une scène projetée. C'est le contraste de la scène qui est le plus mis en valeur.On : Accentue le contraste et améliore le noir.Off : Contraste normal.
	Commande lampeChange la puissance de la lampe pendant la projection.Haut : Puissance normale.Bas : Accentue les noirs en réduisant la puissance de la lampe.ConseilLorsque vous passez de « Bas » à « Haut », le nombre de tours du ventilateur augmente et le ventilateur fait légèrement plus de bruit.
Contraste Règle la zone	blanche des images (niveau de blanc).Plus la valeur est élevée, plus le contraste est grand. Plus la valeur est basse, plus le contraste est petit.Vous pouvez effectuer des ajustements en appuyant sur la touche CONTRAST+/- de la télécommande.
Lumière Règle la luminosité de l'image.Plus la valeur est élevée, plus l'image est lumineuse. Plus la valeur est basse, plus l'image est sombre.Vous pouvez effectuer des ajustements en appuyant sur la touche BRIGHT+/- de la télécommande.
Couleur Règle l'intensité de la densité de couleur.Plus la valeur est élevée, plus l'intensité est grande. Plus la valeur est basse, plus l'intensité est petite.
Teinte Règle la tonalité	de couleur.Plus la valeur est élevée, plus les tons d'image sont verdâtres. Plus la valeur est basse, plus l'image devient rougeâtre.
Temp. couleur Permet de régler la température de couleur.Haut : Donne aux couleurs blanches une teinte bleue.Moyen : Donne une teinte neutre, entre « Haut » et « Bas ».Bas : Donne aux couleurs blanches une teinte rouge.Personnalisé1, Personnalisé2, Personnalisé3 : Vous permet de régler, valider et enregistrer en mémoire votre température de couleur favorite.
Netteté Rend les contours de l’image plus nets ou réduit les parasites.Plus la valeur est élevée, plus l’image est nette. Pour la valeur est basse, plus l’image est douce, ce qui réduit les parasites.
NR (Réduction du bruit)	Réduit le flou ou les parasites de l’image.En temps normal, sélectionnez « Off ».Si l’image est floue ou comporte des parasites, sélectionnez une option parmi « Bas », « Moyen » et « Haut », suivant la source du signal d’entrée.
DDE (Dynamic Detail Enhancer)	D’après la source film que vous avez sélectionnée, crée un paramètre de lecture.Film : Sélectionnez normalement cette option. Restitue des sources de film Pull-Down 2-3 avec un mouvement d’image régulier. Lorsqu’un signal vidéo d’un format autre que Pull-Down 2-3 est reçu, le mode « Progressive » est automatiquement sélectionné.Progressive : Convertit un signal vidéo au format entrelacé en format progressif.Off : Lit un signal vidéo au format entrelacé sans le convertir.
Niveau du noir (Régler)	Produit une image plus vive ou dynamique.Réglez l’option en fonction de la source du signal d’entrée.Haut : Augmente l’emphasis de la couleur noire.Bas : Réduit l’emphasis de la couleur noire.Off : Annule cette fonction.
Correct. Gamma Règle	les caractéristiques de transfert de la tonalité d’image.Sélectionnez la tonalité favorite parmi les trois options.Gamma1 : Rend une scène un peu plus lumineuse.Gamma2 : Rend une scène plus lumineuse.Gamma3 : Rend une scène plus sombre.Off : La correction Gamma est « Off », éteinte.

Menu Image avancée (VPL-AW15 uniquement)

Le menu Image avancée est utilisé pour régler davantage l'image.

RCP (Real Color Processing)(VPL-AW15 uniquement)

Vous pouvez régler la couleur et la teinte séparément pour chaque partie sélectionnée de l’image.Utilisateur 1, Utilisateur 2, Utilisateur 3 : Vous pouvez régler l’image au moyen de la fonction Real Color Processing et enregistrer les paramètres en mémoire. Une fois les paramètres enregistrés en mémoire, vous pouvez voir l’image avec la qualité d’image réglée.Off:Annule cette fonction.Pour plus d’informations, voir « Réglage de l’image avec la fonction Real Color Processing ». ( page 33)

Menu Ecran

Le menu Ecran permet de régler le signal d'entrée. Vous pouvez régler la taille de l'image, sélectionner le mode d'écran large, etc.

Réglez le menu Ecran

Mode large (lorsque le signal d'entrée déplace l'image)	Vous pouvez définir le rapport hauteur/largeur de l'image à afficher pour le signal d'entrée actuel. Cette option n'est activée que lorsqu'une image en mouvement (numéros de mémoire préréglés 1 à 14) ( page 63) est fournie.Zoom large : Une image de rapport hauteur/largeur 4:3 est correctement agrandie pour tenir tout l'écran. Les portions en haut et en bas de l'écran sont légèrement tronquées.Normal : Une image à rapport de format normal 4:3 est affichée au centre de l'écran pour remplir tout l'écran à la verticale.Plein : Une image réduite au format 4:3 s'affiche avec le bon rapport de format. Une image 4:3 est agrandie horizontalement pour remplir l'écran 16:9.Zoom : Une image à rapport de format normal 16:9 est agrandie verticalement et horizontalement avec le même rapport de format pour remplir l'écran.
Mode large (lorsque le signal PC est entrant)	Vous pouvez définir le rapport hauteur/largeur de l'image à afficher pour le signal d'entrée actuel. Cette option n'est activée que lorsqu'il y a un signal PC entrant.Plein 1 : Affiche une image sur la totalité de l'écran sans modifier le rapport hauteur/largeur de l'image originale.Plein 2 : Affiche l'image sur la totalité de l'écran.Zoom : Une image à rapport de format normal 16:9 est agrandie verticalement et horizontalement avec le même rapport de format pour remplir l'écran.
Surscannage Cache les	contours de l'image.On : Cache les contours de l'image reçue. Sélectionnez ce réglage si des parasites apparaissent sur les bords de l'image.Off : Projette toute l'image reçue.ConseilPour régler la zone d'affichage, reportez-vous à « Blanc » dans le menu Installation ↗ ( page 49). (VPL-AW15 uniquement)
Zone d’écran Sélectionne	la taille de l’image lorsqu’une image Hi-Vision est surbalayée.Plein:Agrandit l’image pour qu’elle occupe tout l’écran.Directe:N’agrandit pas l’image pour qu’elle occupe tout l’écran.RemarqueCette option n’est appliquée que lorsqu’un signal Hi-Vision (préréglages de mémoire No 10 et 11) est reçu et que « On » est sélectionné dans « Surscannage ».
Centrer V Règle l’image	entière en se déplaçant verticalement sur l’écran.L’écran entier se déplace vers le haut au fur et à mesure de l’augmentation du chiffre sélectionné et vers le bas lorsque ce chiffre décroît.RemarqueCette option n’est réglable que lorsque « Zoom » est sélectionné.
Taille verticale Réduit ou agrandit l’image verticalement.
Réglez le signal Vous pouvez régler le signal d’entrée.APA:Règle automatiquement la position du signal de l’image pour « Phase », « Pas » et « Déplacement ».Phase:Règle la phase des points du panneau et le signal de l’ordinateur. Règle l’image jusqu’à ce qu’elle apparaisse la plus claire possible.Pas:Règle la taille horizontale de l’image provenant d’un ordinateur. Plus le paramètre est élevé, plus l’image est large. Plus le paramètre est réduit, plus l’image est étroite. Réglez le paramètre de façon à ce qu’il corresponde au nombre de points du signal d’entrée.Déplacement:Règle la position de l’image.H:Lorsque le paramètre de l’option H (Horizontal) augmente, l’image se déplace vers la droite ; lorsqu’il diminue, l’image se déplace vers la gauche. Utilisez ← / → pour régler la position horizontale.V:Lorsque le paramètre de l’option V (Vertical) augmente, l’image se déplace vers le haut ; lorsqu’il diminue, l’image se déplace vers le bas. Utilisez ↑ / ↓ pour régler la position verticale.

Menu Réglage

Le menu Réglage sert à modifier les réglages d'usine, etc.

État Spécifie l'activation ou	non de l'affichage sur écran.Régler cette option sur « Off » pour désactiver l'affichage sur écran, à l'exception des menus, du message de mise hors tension et des messages d'avertissement.
Langage Sélectionne la langue des menus et de l'affichage sur écran.Les langues disponibles sont les suivantes : anglais, néerlandais, français, italien, allemand, espagnol, portugais, russe, suédois, norvégien, japonais, chinois (chinois simplifié), chinois (chinois traditionnel), coréen, thaïlandais et arabe.
Réglage du refroidissement	Utilisez cet élément lorsque vous faites fonctionner le projecteur à haute altitude.Haut : Utilisez ce paramètre lorsque vous faites fonctionner le projecteur à une altitude de 1 500 m ou plus.Standard : Utilisez ce paramètre lorsque vous faites fonctionner le projecteur à altitude normale.RemarqueLorsque cet élément est défini sur « Haut », le ventilateur fait légèrement plus de bruit puisque le nombre de tours du ventilateur augmente.
Mode de veille Réduit la consommation d'énergie durant la veille.Lorsque cette option est réglée sur « Standard », la consommation d'énergie est en veille par défaut.Lorsque cette option est réglée sur « Bas », la consommation d'énergie diminue en mode de veille.
Mode économique Définit le mode économique.Lorsque cette option est définie sur « On », activée, le projecteur passe en mode économique s'il ne reçoit aucun signal pendant 10 minutes. A ce moment-là, après que l'indicateur I/ Ⓤ (Marche/Veille) clignote, il devient orange et l'écran s'assombrit. Le mode économique cesse si l'appareil reçoit un signal ou si l'on appuie sur un bouton. Si vous ne voulez pas mettre le projecteur en mode économique, sélectionnez « Off », désactivé.
Sél sign entr A Sélectionne	le type d’entrée de signal depuis l’appareil raccordé au connecteur INPUT A.Sélectionne le type d’entrée de signal depuis l’appareil en sélectionnant « Entrée A » avec le bouton INPUT.Auto : Sélectionne automatiquement le type de signal d’entrée.Ordinateur : Reçoit le signal d’un ordinateur.Vidéo GBR : Reçoit le signal d’une console de jeu vidéo pour téléviseur ou d’une émission HDTV.Composant : Reçoit le signal du composant à partir d’un lecteur/enregistreur DVD, d’un lecteur Blu-ray, d’un syntoniseur numérique, etc.RemarqueSi le signal d’entrée ne s’affiche pas correctement lorsque cette option est réglée sur « Auto », sélectionner l’option conformément au signal d’entrée.
Standard coul. Sélectionne	le standard couleur du signal d’entrée.Auto : Sélectionne automatiquement le standard couleur du signal d’entrée parmi NTSC 3.58, PAL, SECAM, NTSC4.43, PAL-M, PAL-N et PAL60.« NTSC3.58 » – « PAL-N » : Vous permet de régler manuellement le standard couleur sur la valeur désirée.RemarqueEn temps normal, régler cette option sur « Auto ». Si l’image est déformée ou terne, sélectionner le standard couleur adéquat pour le signal d’entrée.
Réglage de la lampe Lorsque	vous remplacez les lampes, définissez le paramètre de lampe voulu. ( page 59)

Menu Fonction

Le menu Fonction sert à changer les paramètres des diverses fonctions du projecteur.

APA intelligent Quand cet élément est défini sur On (Marche), la fonction APA se met automatiquement en route à la condition que le signal d’entrée provienne d’un ordinateur ; l’image apparaît ainsi très distinctement. Vous pouvez également activer la fonction APA en appuyant sur le bouton APA de la télécommande.ConseilLa fonction APA (Alignement automatique des pixels) règle automatiquement le signal d’entrée provenant d’un ordinateur.L’image apparaît ainsi clairement.

Rech. ent. auto. Détecte le signal d’entrée et l’affiche automatiquement lorsque l’on appuie sur le bouton INPUT.Si cette option est réglée sur « On » en appuyant sur le bouton INPUT, le projecteur détecte la réception d’un signal Composant, HDMI, Vidéo, S-vidéo ou Entrée A et affiche le connecteur d’entrée du signal d’entrée présent.Régler cette option sur « Off » lorsque vous voulez choisir un connecteur d’entrée sans signal d’entrée, ou que vous voulez choisir un connecteur d’entrée manuellement.

Arrière-plan Sélectionne la couleur d’arrière-plan de l’écran lorsque aucun signal n’est reçu.Vous pouvez régler la couleur d’arrière-plan dans « Noir » ou « Bleu ».

Menu Installation

Le menu Installation sert à changer les paramètres d'installation.

Trapèze V Corrige la distorsion trapézoïdale verticale de l’image.Lorsque la base du trapèze est plus longue que le sommet ( ):Spécifie une valeur inférieure (sens –).Lorsque le sommet du trapèze est plus long que la base ( ):Spécifie une valeur supérieure (sens +).RemarqueSuivant la position d’image réglée avec la fonction de déplacement d’objectif, le rapport de format de l’image peut être différent du rapport initial, ou de la distorsion d’image peut survenir avec le réglage Trapèze V.
Symétrie Fait pivoter horizontalement et/ou verticalement l’image sur l’écran.Off : L’image ne pivote pas.HV : Fait pivoter l’image horizontalement et verticalement.H : Fait pivoter l’image horizontalement.V : Fait pivoter l’image verticalement.Utiliser cette option pour l’installation en vue de la projection arrière ou pour l’installation au plafond.
Blanc (VPL-AW15 uniquement)	Cette fonction vous permet de régler la zone d’affichage.Sélectionner chaque coin de l’écran « gauche/droit/haut/bas » sur l’écran de réglage Blanc à l’aide des boutons ↑ / ↓. Régler la valeur de Blanc désirée à l’aide du bouton ← / →. RemarqueLorsque les valeurs de « Blanc » et du « Trapèze V » sont ajustées en même temps, la « Blanc » ne peut pas être ajustée correctement.En cas d’utilisation de la fonction de « Blanc », s’assurer de régler le paramètre du « Trapèze V » sur « 0 ».

Menu Informations

Le menu Informations affiche la désignation de modèle, le numéro de série, les fréquences horizontale et verticale du signal d'entrée et le nombre d'heures cumulées d'utilisation de la lampe.

Nom du modèle Affiche le nom du modèle (VPL-AW15 ou VPL-AW10) et le numéro de série.

N° de Série Affiche le numéro de série.

fH (fréquence horizontale) Affiche la fréquence horizontale du signal d’entrée.

fV (fréquence verticale) Affiche la fréquence verticale du signal d’entrée.

N° de mémoire Affiche le numéro de mémoire préréglé du signal d’entrée.

Type de signal Affiche le type de signal d’entrée.

Durée de lampe Indique la durée pendant laquelle la lampe a été allumée (temps total d’utilisation).

Remarques

• Les options fH (fréquence horizontale) et fV (fréquence verticale) peuvent ne pas être affichées selon le signal d'entrée utilisé sur le projecteur.
• Les éléments énumérés ci-dessus ne sont pas modifiables.

Numéros de mémoire de présélection

Ce projecteur comporte 39 types de données préprogrammées pour des signaux d'entrée (mémoire de présélection). Lorsque le projecteur reçoit un signal préprogrammé, il le détecte automatiquement et rappelle les données correspondantes depuis la mémoire de présélection pour permettre d'obtenir l'image optimale. Le numéro de mémoire et le type de signal s'affichent dans le menu Informations.

Vous pouvez également régler les données préprogrammées avec le menu Écran. Ce projecteur contient par ailleurs 20 mémoires utilisateur différentes outre celles prédéfinies utilisées pour les signaux d'entrée depuis l'ordinateur. Vous pouvez enregistrer des signaux d'entrée qui n'ont pas été prédéfinis sur ces mémoires utilisateur. Lorsque le projecteur reçoit pour la première fois un signal qui n'a pas été préprogrammé, le numéro de mémoire 0 s'affiche. Si vous réglez alors les données pour ce signal à l'aide du menu Écran, les réglages sont mémorisés dans le projecteur. Si plus de 20 mémoires utilisateur sont enregistrées, l'ancienne mémoire est toujours écrasée.

Voir le tableau à la page 63 pour savoir si le signal est enregistré sur la mémoire préréglée.

Remarque

Lorsque le rapport de format du signal d'entrée ne correspond pas à la taille de l'écran, une partie de l'écran s'affiche en noir.

Cette section décrit comment régler les problèmes, remplacer la lampe et le filtre à air, etc.

Dépannage

Si le projecteur ne fonctionne pas correctement, essayer d'en déterminer la cause et remédier au problème comme il est indiqué ci-dessous. Si le problème persiste, consulter le service après-vente Sony.

Alimentation

Symptôme Cause et remède
Le projecteur ne se met pas sous tension.	→ Mettre l’appareil sous tension au bout de 1 minute.→ Fermer bien le couvercle de la lampe, puis vissez-le solidement.( page 58)→ Fermer solidement le couvercle du filtre à air. ( page 58)→ Vérifier les indicateurs d’avertissement. ( page 54)


Symptôme Cause et remède
Pas d’image.	→ Vérifier que les raccordements sont corrects. ( page 16)→ Sélectionner la source d’entrée correctement, au moyen du bouton INPUT. ( page 27)→ Régler le signal d’ordinateur sur la sortie depuis un moniteur externe.→ Régler le signal d’ordinateur sur la sortie seulement vers un moniteur externe.→ Sélectionner « Ordinateur », « Composant » ou « Vidéo GBR » pour « Sél sign entr A » sur le menu Réglage en fonction du signal d’entrée. ( page 47)
La couleur de l’image est étrange pour le connecteur INPUT A.	→ Sélectionner « Ordinateur », « Composant » ou « Vidéo GBR » pour « Sél sign entr A » sur le menu Réglage en fonction du signal d’entrée. ( page 47)
La couleur de l’image est étrange pour le connecteur VIDEO INPUT ou S VIDEO INPUT.	→ Régler l’image du menu Image . ( page 40)→ Placer le paramètre « Standard coul. » du menu Réglage sur le standard couleur du signal d’entrée. ( page 47)
La gradation colorimétrique de la zone sombre ou de la zone claire perd en clarté en cas d’un signal d’entrée HDMI.	→ La gradation colorimétrique de la zone sombre ou de la zone claire peut perdre en clarté en cas d’un signal d’entrée autre que ceux provenant du câble HDMI standard. Régler « Lumière » et « Contraste » dans le menu Image . ( page 41)
L’image est trop sombre.	→ Régler correctement « Contraste » ou « Lumière » du menu Image 📄 . ( page 41)
L’image n’est pas nette.	→ Régler la mise au point avec la molette prévue à cet effet. ( page 23)→ De la condensation s’est formée sur l’objectif. Laisser le projecteur sous tension pendant environ 2 heures.
L’image tremblote.	→ Activer « APA », puis ajuster le signal d’entrée courant.→ Régler correctement « Phase » pour « Réglez le signal » dans le menu Ecran 📄 page 45)

Affichage sur écran

Symptôme Cause et remède
L’affichage sur écran n’apparaît pas.	→ Placer « État » dans le menu Réglage [IMAGE] « On ». ( page 46)→ Vérifier que l’indicateur I/⏻ (Marche/Veille) devient vert.
Le nom du modèle ne disparaît pas de l’écran.	→ Le mode d’affichage du projecteur peut être défini au moment de l’achat. Informez-vous auprès de votre revendeur local ou du personnel agréé de Sony.

Télécommande

Symptôme Cause et remède
La télécommande ne fonctionne pas.	→ Les piles sont peut-être faibles. Les remplacer par des neuves.( page 10)→ Insérer les piles avec les pôles dans le bon sens. ( page 10)→ S’il y a une lumière fluorescente près du capteur de télécommande, le projecteur risque de mal fonctionner.

Autres

Symptôme Cause et remède
Le ventilateur est bruyant.	→ Vérifier le réglage de « Réglage du refroidissement » dans le menu Réglage page 46)→ S’assurer que la température de la pièce n’est pas trop élevée.→ Vérifier les conditions d’installation. (page 11)Le nombre de tours du ventilateur augmente, qui assure le maintien de la fiabilité des composants du projecteur dans une salle où la température est plus élevée que la normale. Le ventilateur fait légèrement plus de bruit. La température normale est à 25°C environ.
L’image demeure sur l’écran. (rémanence)	→ Lorsqu’une image fixe à contraste élevé demeure affichée longtemps, il peut y avoir de la rémanence sur l’écran. Cette situation n’est que temporaire. La rémanence sera éliminée si l’appareil est laissé hors tension pendant un certain temps.

Indicateurs d'avertissement

L'indicateur LAMP/COVER ou I/(Marche/Veille) s'allume ou clignote en cas de problème quelconque sur le projecteur.

Symptôme Cause et remède
LAMP/COVER clignote en rouge. (Un taux de répétition de 2 clignotements)	→ Fermer bien le couvercle de la lampe, puis vissez-le solidement. ( page 58)→ Fermer solidement le couvercle du filtre à air. ( page 58)
LAMP/COVER clignote en rouge. (Un taux de répétition de 3 clignotements)	→ La lampe a atteint la fin de sa durée de service. Remplacer la lampe. ( page 57)→ La lampe a atteint une température élevée. Attendre que la lampe se refroidisse puis remettre le projecteur sous tension.
I/○ (Marche/Veille) clignote en rouge. (Un taux de répétition de 4 clignotements)	→ Le ventilateur est défectueux. Consulter le service après-vente Sony.
I/○ (Marche/Veille) clignote en rouge. (Un taux de répétition de 2 clignotements)	→ La température à l’intérieur du projecteur est anormalement élevée. S’assurer que rien ne bouche les orifices de ventilation et que le projecteur n’est pas utilisé à haute altitude.
I/○ (Marche/Veille) clignote en rouge. (Un taux de répétition de 6 clignotements)	→ Appuyer sur l’interrupteur I/○ (marche/veille) pour mettre le projecteur sous tension. S’il ne se met pas sous tension, débrancher le cordon d’alimentation secteur, puis confirmer que l’indicateur ON/STANDBY est éteint. Rebrancher le cordon d’alimentation secteur après environ 10 secondes et remettre le projecteur sous tension. Si les indicateurs s’allument toujours, cela signifie que le problème vient de la source d’alimentation. Consulter le service après-vente Sony.

Remarque

Lorsqu'un indicateur d'avertissement autre que celui ci-dessus commence à clignoter et que le symptôme persiste même après avoir effectué les opérations ci-dessus, consulter un personnel Sony qualifié.

Messages d'avertissement

Message Cause et remède
Surchauffe! Lampe OFF 1 min.	→ Mettre le projecteur hors tension.→ S'assurer que rien ne bouche les orifices de ventilation.( page 12)
Fréquence est hors limites!	→ Fréquence hors plage. Le signal d'entrée doit être dans la plage de fréquence prise en charge par le projecteur.
Vérifiez régl. de Sél. Sign entr A.	→ Régler l’option « Sél sign entr A » du menu Réglage « Ordinateur » lorsqu’un signal RGB est reçu d’un ordinateur.( page 47)
Remplacer la lampe/filtre.	→ Le moment est venu de remplacer la lampe. Remplacer la lampe. ( page 57)→ Remplacer aussi le filtre à air. Recommencer le nettoyage des Orifices de ventilation (prise d’air). ( page 57)Si le message apparaît toujours après le remplacement de la lampe et du filtre, cela signifie que la procédure de remplacement de la lampe n’est pas terminée. Vérifier la procédure de remplacement de la lampe. ( page 57)RemarquePour effacer ce message, appuyer une fois sur n’importe quelle touche de la télécommande ou du panneau de commande du projecteur.
Remplacer le filtre.	→ Il est temps de remplacer le filtre à air. Remplacer le filtre à air.( page 60)RemarquePour effacer ce message, appuyer une fois sur n’importe quelle touche de la télécommande ou du panneau de commande du projecteur.
Remplacer le filtre.Avez-vous fini? Oui Non	→ Il est temps de remplacer le filtre à air. Remplacer le filtre à air.( page 60)→ Si vous avez remplacé le filtre à air, sélectionner « Oui ». Si vous n’avez pas remplacé le filtre à air, sélectionner « Non ».
Température du projecteur trop élevée. Réglage de refroidissement doit être Elevé si projecteur utilisé à haute altitude.	→ Assurer-vous que les Orifices de ventilation de l’appareil ne sont pas couverts. ( page 12)→ Lorsque vous utilisez le projecteur à haute altitude, définisser le réglage du refroidissement sur « Haut ». ( page 46)RemarqueLorsque la température interne du projecteur reste élevée, le Réglage du refroidissement passe sur « Haut » en 1 minute, et la vitesse du ventilateur augmente.

Messages de mise en garde

Message Cause et remède
x→	→ Aucun signal n’est reçu dans l’entrée sélectionnée. Vérifier les connexions. ( page 16)
Non applicable!	→ Appuyer sur le bon bouton.→ Le fonctionnement normalement activé par le bouton est actuellement interdit.

Remplacement de la lampe et du filtre à air et nettoyage des orifices de ventilation (prise d'air)

Voici les outils dont vous avez besoin pour commencer :

Un tournevis cruciforme standard Un chiffon (pour protéger des éraflures)

La durée de service de la lampe utilisée comme source de lumière est limitée.

Lorsque la lampe faiblit, la balance des couleurs de l'image devient bizarre, ou bien « Remplacer la lampe/filtre. » apparaît sur l'écran et la lampe est peut-être épuisée.

Remplacer la lampe par une neuve (non fournie) sans tarder.

Utiliser une lampe pour projecteur LMP-H160 comme lampe de rechange.

Un filtre à air est fourni avec la lampe pour projecteur LMP-H160. Lorsque l'on remplace la lampe, il est également temps de remplacer le filtre à air.

Il faut toujours remplacer le filtre à air par un neuf lorsque l'on remplace la lampe.

Nettoyer également les orifices de ventilation (prise d'air).

Mise en garde

• La lampe reste chaude après la mise hors tension du projecteur avec la touche I/⏻ (Marche/Veille). Ne pas la toucher car vous pourriez vous brûler les doigts. Avant de remplacer la lampe, attendre au moins une heure pour lui permettre de se refroidir.
• Ne pas toucher la surface de l'objectif. Si on l'a touché, essuyer les empreintes digitales avec un chiffon doux.
• Prêter une attention spéciale au remplacement de la lampe lorsque le projecteur est installé au plafond.
• Lorsque vous retirez la lampe, assurez-vous qu'elle reste en position horizontale, puis soulevez-la directement vers le haut.

Ne pas incliner la lampe. Si vous retirez la lampe alors qu'elle est inclinée et si elle se casse, des morceaux peuvent s'éparpiller et entraîner des blessures.

• Lors du retrait du filtre à air, procéder prudemment pour éviter que de la poussière ne pénètre dans le projecteur.
• Remplacer le filtre à air est crucial pour maintenir la bonne performance du projecteur ou pour empêcher son dysfonctionnement. Lorsqu'un message d'avertissement pour remplacer le filtre à air apparaît, remplacer aussitôt celui-ci.

1. Mettez le projecteur hors tension et débranchez le cordon d'alimentation.

2. Lorsque vous disposez le projecteur sur une surface plane comme un bureau, etc., mettez un chiffon sous l'appareil pour éviter de rayer la surface. Retournez le projecteur tel qu'illustré, puis placez-le sur le chiffon.

• Lorsque la lampe se casse, des morceaux peuvent s'éparpiller si vous ne retournez pas le projecteur. Ceci peut entraîner des blessures.
• S'assurer que le projecteur est posé sur une surface stable.

3 Desserrez la vis du couvercle de lampe avec un tournevis à pointe cruciforme, puis ouvrez le couvercle de lampe.

4 Dévissez les trois vis de la lampe à l'aide du tournevis cruciforme. Maintenez la poignée vers le haut, et retirez la lampe.

5 Tenez la poignée de la nouvelle lampe avec la main, puis poussez celle-ci à l'intérieur entièrement avant de resserrer les 3 vis.

- Prenez garde de toucher le bloc optique à l'intérieur du projecteur.

- Si les 3 vis ne sont pas bien serrées, le couvercle de la lampe ne fermera pas.

6 Fermez le couvercle de la lampe, puis vissez-le solidement.

Si le couvercle de la lampe n'est pas bien fermé, le projecteur ne se mettra sous tension.

7 Ôtez le couvercle du filtre à air.

8 Retirez le filtre à air.

9 Placez un nouveau filtre à air.

Une fois le filtre à air ôté, veillez à ne pas toucher le ventilateur à l'intérieur du projecteur.

10 Fixez le couvercle du filtre à air.

11 Dépoussiérez les orifices de ventilation (prise d'air) à l'aide d'un chiffon.

Le projecteur ne s'allumera pas tant que vous n'aurez pas fermé correctement le couvercle du filtre à air.

12 Remettez le projecteur dans sa position normale.

13 Mettez le projecteur sous tension, puis sélectionnez l'élément de réglage désiré dans le menu Réglage-écran du menu ci-dessous qui s'affiche.

14 Sélectionnez « Oui ».

15 Sélectionnez « OK ».

Mise en garde

Ne pas introduire les doigts dans la fente de remplacement de la lampe et veiller à ce qu'aucun liquide ou objet ne tombe à l'intérieur de la fente pour éviter tout risque d'électrocution ou d'incendie.

Remarques

• Il faut utiliser une lampe pour projecteur LMP-H160 pour le remplacement. Si une lampe autre que LMP-H160 est utilisée, le projecteur risque de mal fonctionner.
• Pensez à éteindre le projecteur et à débrancher le cordon d'alimentation avant de remplacer la lampe, puis vérifiez que l'indicateur I/© (Marche/Veille) de la lampe est déjà éteint.
• Le projecteur ne se mettra sous tension que si la lampe est bien mise en place.
• Le projecteur ne se mettra sous tension que si le couvercle de lampe est bien fermé.
• Pour annuler un message affiché à l'écran, appuyez soit sur le bouton de la télécommande, soit sur celui du panneau de contrôle du projecteur.

Remarque

La lampe contient du mercure. La réglementation en matière de mise au rebut pour les tubes fluorescents dépend de votre lieu de résidence. Respectez la politique d'élimination des déchets de votre région.

Remplacement du filtre à air

Quand « Remplacer le filtre. » apparaît sur l'écran, procédez comme il se doit et changez le filtre à air.

Nous préconisons de changer le filtre à air toutes les 1 500 heures. Cette fréquence dépend de l'environnement et de la manière dont le projecteur est utilisé. La fréquence de remplacement approximative est de 1 500 heures.

Remarques

• Pour plus de détails sur la fixation et le retrait du filtre à air, reportez-vous à la rubrique « Remplacement de la lampe et du filtre à air et nettoyage des orifices de ventilation (prise d'air) », étapes 7 à 11 (page 58).
• Lors du retrait du filtre à air, procédez prudemment pour éviter que de la poussière ne pénètre dans le projecteur.
• Le remplacement du filtre à air est crucial pour maintenir la bonne performance du projecteur ou pour empêcher son dysfonctionnement. Lorsqu'un message d'avertissement pour remplacer le filtre à air apparaît, remplacez-le aussitôt.

Position du cache-objectif

Pour poser le cache-objectif sur l'objectif, placez la partie concave du cache-objectif de sorte qu'elle s'adapte à la commande de zoom, tel qu'indiqué sur l'illustration.

Commande de zoom

Remarque

Le cache-objectif ne s'adaptera pas correctement s'il n'est pas bien placé.

Le nettoyage et l'écran du projecteur

Nettoyage de l'objectif

La surface de l'objectif a reçu un traitement spécial pour réduire la réflexion de la lumière.

Comme une maintenance inadéquate peut affecter le bon fonctionnement du projecteur, il faut respecter les points suivants :

• Essuyer délicatement l'objectif avec un chiffon doux, tel qu'un chiffon de nettoyage ou un chiffon à vitres.
• Pour essuyer les taches tenaces, utiliser un chiffon doux, tel qu'un chiffon de nettoyage ou un chiffon à vitres, légèrement trempé dans l'eau.
• Ne jamais utiliser de solvant tel qu'alcool, benzène ou diluant, de détergent acide, alcalin ou abrasif, ni de chiffon traité chimiquement, car ces produits endommageraient la surface de l'objectif.

Nettoyage du boîtier

• Pour retirer la poussière qui recouvre le boîtier, l'essuyer délicatement avec un chiffon doux. Pour les poussières tenaces, passer un linge doux légèrement trempé dans une solution de détergent doux dilué dans l'eau.
• N'utiliser aucun type de tissu abrasif, de nettoyant alcalin ou acide, de poudre à récurer ou de solvant volatile tel qu'alcool, benzène, diluant ou insecticide.
• La surface de l'écran et le matériau du boîtier risqueraient d'être endommagés en cas d'utilisation de tels produits ou de contact prolongé avec des objets en caoutchouc ou en vinyle.

Points noirs et points lumineux (en rouge, bleu ou vert) sur l'écran

Le projecteur est fabriqué à l'aide d'une technologie de haute précision.

Il se peut toutefois que des petits points noirs et/ou des petits points lumineux (en rouge, bleu ou vert) apparaissent en permanence sur le projecteur.

Cela est un résultat normal du processus de fabrication et n'indique aucun dysfonctionnement.

Spécifications

Système

Système de projection

3 panneaux LCD, 1 lentille, système de projection

Panneau LCD Panneau LCD TFT 0,73 pouces (18,5 mm) de 2 764 800 pixels (921 600 pixels × 3)

Objectif (manuel) à zoom 1,6× de f=21,3 mm à 34,1 mm/F2,4 à F3,1

Témoin Lampe sous ultra haute pression 165 W

Taille de l'image de projection 40 pouces à 200 pouces (en diagonale)

Standard couleur

Système NTSC 3.58/PAL/SECAM/NTSC 4.43/PAL-M/PAL-N/PAL60, à commutation automatique/manuelle (le système PAL60 ne commute pas manuellement)

Signaux vidéo pris en charge

15 kHz RGB/composantes 50/60 Hz, composantes progressives 50/60 Hz, DTV (480/60i, 576/50i, 480/60p, 576/50p, 720/60p, 720/50p, 1080/60i, 1080/50i, 1080/48i), 1080/60p (entrée HDMI uniquement), 1080/50p (entrée HDMI uniquement), 1080/24p (entrée HDMI uniquement), vidéo composite, vidéo Y/C

Signaux d'ordinateur compatibles

fH : 19 kHz à 72 kHz

fV : 48 Hz à 92 Hz

Résolution maximale

1 920 × 1 080

(entrée HDMI uniquement)

Pour plus d'informations, voir

« Signaux préprogrammés ».

Entrée

Entrée vidéo VIDEO : type CINCH

Vidéo composite : 1 Vc-c ±2 dB de sync négative (terminaison 75 ohms)

S VIDEO : Y/C type mini-DIN 4 broches

Y (luminance) : 1 Vc-c ±2 dB de sync négative (terminaison 75 ohms) C (chrominance) : salve 0,286 Vc-c ±2 dB (NTSC) (terminaison 75 ohms), ou salve 0,3 Vc-c ±2 dB (PAL) (terminaison 75 ohms)

Y PB/CB PR/CR Composant : type CINCH Y avec Sync : 1 Vc-c ±2 dB de sync négative (terminaison 75 ohms) PB/CB : 0,7 Vc-c ±2 dB (terminaison 75 ohms) PR/CR : 0,7 Vc-c ±2 dB (terminaison 75 ohms)

HDMI RGB /Y C B (PB) CR (PR) numérique INPUT A HD D-sub 15 broches RGB/composantes analogique : R/CR (PR) : 0,7 Vc-c ±2 dB (terminaison 75 ohms) G : 0,7 Vc-c ±2 dB (terminaison 75 ohms) G avec sync/Y : 1 Vc-c ±2 dB de sync négative (terminaison 75 ohms) B/CB (PB) : 0,7 Vc-c ±2 dB (terminaison 75 ohms) SYNC/HD : Entrée composite sync : niveau TTL, positif/négatif Entrée sync horizontale : niveau TTL, positif/négatif VD : Entrée sync verticale : niveau TTL, positif/négatif

REMOTE RS-232C : D-sub 9 broches (femelle)

Généralités

Dimensions (protubérances non comprises) 370 mm × 119 mm × 320 mm (14 5/8 × 4 3/4 × 12 5/8 pouces) (l/h/p) Poids VPL-AW15 : 6,0 kg (13 lb 04 oz) environ VPL-AW10 : 5,8 kg (12 lb 13 oz) environ Alimentation 100 V - 240 V, 2,65 A - 1,05 A, 50/60 Hz Consommation électrique 265 W max. Mode de veille : 7 W Mode de veille (faible) : 0,5 W Température de fonctionnement 5 °C à 35 °C (41 °F à 95 °F) Humidité de fonctionnement 35 % à 85 % (sans condensation)

Température de stockage -20 °C à +60 °C (-4 °F à +140 °F) Humidité de stockage 10 % à 90 %

Accessoires fournis

Télécommande RM-PJAW15 (1)

Cordon d'alimentation secteur (1)

Filtre à air (pour remplacement) (1)

Cache-objectif (1)

Mode d'emploi (1)

La conception et les spécifications sont susceptibles d'être modifiées sans préavis.

Accessoires en option

Lampe pour projecteur LMP-H160 (pour remplacement) Support de suspension de projecteur PSS-H10, PSS-610

Avertissement pour le raccordement secteur

Utiliser un cordon d'alimentation adapté à la source d'alimentation locale.

	États-Unis, Canada	Europe continentale	Royaume-Uni, Irlande, Australie, Nouvelle Zélande	Japon Chine
Type de fiche YP-3	YP-12A *	YP-359 VM0722
Extrémité femelle	YC-13 YC-1	3D VM0303B YC-13 VM0724
Type de cordon SV	VT H05VV-F	CEE (13) 53 rd(OC)		VCTF 227 IEC	53 (RVV)
Tension et intensité nominales	10A/125V	10A/250V	10A/250V	12A/125V	10A/250V
Approbation de sécurité	UL/CSA	VDE	VDE	DENANHO	CCC

* Utiliser une fiche assignée conforme aux réglementations locales et aux spécifications.

Signaux préprogrammés

Le tableau suivant indique les signaux et formats vidéo pour lesquels la projection est possible avec ce projecteur.

Lorsqu'un signal autre que le signal prédéfini indiqué ci-dessous est reçu, il se peut que l'image ne s'affiche pas correctement.

N° de mémoire	Signal préprogrammé (Résolution)		fH (kHz)	fV (Hz)	Sync	Amplification H
1	VIDEO/60	60 Hz	15,734	59,940	-	-
2	VIDEO/50	50 Hz	15,625	50,000	-	-
3	480/60i DTV	480/60i (720 × 480i)	15,734	59,940	Sync sur G/Y ou sync composite	-
4	576/50i DTV	576/50i (720 × 576i)	15,625	50,000	Sync sur G/Y ou sync composite/ vidéo composite	-
5	480/60p 480/60p	(720 × 480p) (NTSC progressif)	31,470	60,000	Sync sur G/Y	-
6	576/50p 576/50p	(720 × 576p) (PAL progressif)	31,250	50,000	Sync sur G/Y	-
7 1080	/60i 1035/60i	(1920 × 1035i), 1080/60i(1920 × 1080i)	33,750	60,000 Sync sur G/Y –
8 1080	/50i 1080/50i	(1920 × 1080i)	28,130	50,000 Sync sur G/Y –
9 1080	/24PsF 1080/48i	(1920 × 1080i)	27,000	48,000 Sync sur G/Y –
10 720	/60p 720/60p	(1280 × 720p)	45,000	60,000 Sync sur G/Y –
11 720	/50p 720/50p	(1280 × 720p)	37,500	50,000 Sync sur G/Y –
12 1080	/60p 1080/60p	(1920 × 1080p)	67,500	60,000 –
13 1080	/50p 1080/50p	(1920 × 1080p)	56,260	50,000 –
14 1080	/24p 1080/24p	(1920 × 1080p)	26,973	23,976 –
21 640	× 350 VGA-1	(VGA350) 31,469 70	0,086 H-pos, V-nég 800
22 VESA 85		(VGA350)	37,861	85,080 H-pos, V-nég 832
23 640	× 400 NEC PC	98 24,823 56,416 H-nég, V-nég 848
24 VGA-2 (TEXT)/		VESA70	31,469	70,086 H-nég, V-pos 800
25 VESA 85		(VGA400)	37,861	85,080 H-nég, V-pos 832
26 640	× 480 VESA 6	0 31,469 59,940 H-nég, V-nég 800
27 Mac 13		35,000 66,667 H-nég, V-nég 864
28 VESA 72 37,861 7		2,809 H-nég, V-nég	832
29 VESA 75		(IBM M3)	37,500	75,000 H-nég, V-nég 840
30 VESA 85		(IBM M4)	43,269	85,008 H-nég, V-nég 832
31	800 × 600	VESA 56	35,156	56,250	H-pos, V-pos	1024
32 VESA 60 37,879 6		0,317 H-pos, V-pos	1056
33 VESA 72 48,077 7		2,188 H-pos, V-pos	1040
34 VESA 75		(IBM M5)	46,875	75,000 H-pos, V-pos 1056
35 VESA 85 53,674 8		5,061 H-pos, V-pos	1048
36	832 × 624	Mac 16	49,724	74,550	H-nég, V-nég	1152
37 102	4 × 768 VESA	60 48,363 60,004 H	-nég, V-nég 1344
38 VE	SA 70 56,476 7	0,069 H-nég, V-nég	1328
39 VE	SA 75 60,023 7	5,029 H-pos, V-pos	1312
45 128	0 × 960 VESA	60 60,000 60,000 H	-pos, V-pos 1800
47 128	0 × 1024 VESA	60 63,974 60,013 H	-pos, V-pos 1696
50 140	0 × 1050 SXGA	+ 65,317 59,978 H	-nég, V-pos 1864
55	1280 × 768	1280 × 768/60	47,776	59,870	H-nég, V-pos	1664
56	1280 × 720	1280 × 720/60	44,772	59,855	H-nég, V-pos	1664

Numéros de mémoire préréglée pour chaque signal d'entrée

Signal analogique

Signal Numéro de mémoire préréglée
Signal vidéo (connecteurs VIDEO INPUT et S VIDEO INPUT)	1, 2
Signal à composantes (connecteurs INPUT A et Y P B/CB PR/CR )	3 à 11
Signal vidéo GBR (connecteur INPUT A)	3 à 11
Signal d’ordinateur (connecteur INPUT A)	21 à 39, 55 à 56

Signal numérique

Signal Numéro de mémoire préréglée
Signal à composantes (connecteur HDMI)	3 à 8, 10 à 14
Signal vidéo GBR (connecteur HDMI)	3 à 8, 10 à 14
Signal d’ordinateur (connecteur HDMI)	10 à 13*, 26, 32, 36, 37, 45, 47, 50, 55

* Il est possible que certains signaux numériques entrés depuis un ordinateur s'affichent comme numéro de mémoire préréglée de signal DTV (signal à composantes ou vidéo GBR).

Signaux d'entrée et options réglables/paramétrables

Les options des menus qu'il est possible de régler diffèrent suivant le signal d'entrée. Elles sont indiquées dans les tableaux suivants.

Les options non réglables n'apparaissent pas dans le menu.

Option Signal	d'entrée
	Vidéo ou S-Viséo (Y/C)	Composant Vidéo GBR Ordinateur
Diaphrag. Avancé	●	●	●	●
Commande lampe	●	●	●	●
Contraste	●	●	●
Lumière	●	●	●
Couleur	●(sauf pour noir et blanc)	●	●	-
Teinte	(NTSC3.58/NTSC4.43 uniquement, sauf pour noir et blanc)	●	●	-
Temp. couleur	●	●	●	●
Netteté	●	●	-
NR	●	(numéros de mémoire préréglée 3, 4, 7, 8, 9 uniquement)	●(numéros de mémoire préréglée 3, 4, 7, 8, 9 uniquement)	-
DDE	●	●(numéros de mémoire préréglée 3, 4, 7, 8, 9 uniquement)	●(numéros de mémoire préréglée 3, 4, 7, 8, 9 uniquement)	-
Niveau du noir	●	●	●	-
Correct. Gamma	●	●	●	●
RCP	●	●	●	●

● : Peut être réglé - : Ne peut pas être réglé

Menu Ecran

Option Signal d'entrée
Mode large ●	●	●	●	2*
Surscannage	-	●	●	-
Zone d'écran*1	- ●	(numéros de mémoire préréglée 10, 11 uniquement)	● (numéros de mémoire préréglée 10, 11 uniquement)	-
Position V*3	●	●	●	●
Taille verticale*3	●	●	●	-
APA - - -	●*			4
Phase	-	-	-	●*4
Pas	- - -	●*		4
Déplacement	- ●	●	●

● : Peut être réglé - : Ne peut pas être réglé *¹: Cette option n'est disponible que lorsque « Surscannage » est réglé sur « On » dans le menu Ecran 📄. Il ne peut pas être réglé au signal prédéfini 1920 × 1080. *²: Si le signal d'entrée provient d'un ordinateur, le réglage n'est pas possible lorsque le rapport de format est 16:9 ou plus large. *³ : Ce réglage n'est possible que lorsque « Zoom » est sélectionné en « Mode large ». *⁴: Ce réglage n'est possible que pour un signal analogique.

Remarque

Lors de la connexion d'un câble HDMI, etc., vérifier le type du signal dans le menu Information (page 50) et Signal numérique (page 65), puis vérifier les options réglables.

Installation au plafond

Utiliser le support de suspension de projecteur PSS-H10 ou PSS-610 pour installer le projecteur au plafond. Les distances de projection pour une installation au plafond sont indiquées ci-dessous.

Lors de l'utilisation du support de suspension de projecteur PSS-H10

a : Distance entre l'écran et l'orifice d'installation du côté plafond de l'unité de montage au plafond (côté avant)

x : Distance du plafond au centre de l'écran pour que l'image ne soit pas coupée ni bloquée

Lors de l'utilisation d'un écran à rapport de format 16:9 Unité : mm (pouces)

Taille d'écran (pouces)		40 60 70	80 100 12	0 140 160	180 200
(mm)		1016 1524	1778 203	2 2540 30	48 3556	4064 4572	5080
a	D i s t minimale	a 266 c e (49 7/8)	1864 (73 1/2)	2163 (85 1/4)	2462(97)	3061 (120 5/8)	3659 (144 1/8)	4257 (167 5/8)	4855 (191 1/4)	5453 (214 3/4)	6051 (238 3/8)
	Distance maximale	1999 (78 3/4)	2964 (116 3/4)	3446 (1353/4)	3929 (1543/4)	4894 (192 3/4)	5858 (230 3/4)	6823 (268 3/4)	7788 (306 3/4)	8753 (344 3/4)	9717 (382 5/8)
x	D i s t minimale	a 249 c e (9 7/8)	373 (14 3/4)	436 (17 1/4)	498 (19 5/8)	622 (241/2)	747 (29 1/2)	871 (34 3/8)	996 (39 1/4)	1120 (44 1/8)	1245(49)
	Distance maximale	562 (22 1/4)	724 (28 1/2)	805 (31 3/4)	886 (34 7/8)	1047 (411/4)	1209 (47 5/8)	1371(54)	1533 (60 3/8)	1695 (66 3/4)	1856 (73 1/8)

Pour calculer les mesures d'installation (SS : taille de l'écran)

a (minimum) = 29,909 (1 3/16) × SS + 69,614 (2 3/4)

a (maximum) = 48,239 (1 15/16) × SS + 69,631 (2 3/4)

x (minimum) = 6,223 (1/4) × SS

x (maximum) = 8,0899 (11/32) × SS + 238,5 (9 1/2)

Lors de l'utilisation d'un écran à rapport de format 4:3 Unité : mm (pouces)

Taille d'écran (pouces)		40 60 70	80 100 12	0 140 160	180 200
(mm)		1016 1524	1778 203	2 2540 30	48 3556	4064 4572	5080
a	D i s t minimale	a1534 c (60 1/2)	2266 (89 1/4)	2632 (103 3/4)	2998 (118 1/8)	3731(147)	4463 (175 3/4)	5195 (204 5/8)	5927 (233 3/8)	6659 (262 1/4)	7391 (291 1/8)
	Distance maximale	2431 (95 3/4)	3612 (142 1/4)	4203 (165 1/2)	4793 (188 3/4)	5974 (235 1/4)	7155 (281 3/4)	8336 (328 1/4)	9517 (374 3/4)	10698 (421 1/4)	11879 (467 3/4)
x	D i s t minimale	a305 c c(12)	457(18)	533(21)	609(24)	762(30)	914(36)	1066(42)	1219(48)	1371(54)	1523(60)
	Distance maximale	635(25)	833 (32 7/8)	932 (36 3/4)	1031 (40 5/8)	1229 (483/8)	1427 (56 1/4)	1625(64)	1823 (71 7/8)	2021 (79 19/32)	2219 (87 3/8)

Pour calculer les mesures d'installation (SS : taille de l'écran)

a (minimum) = 36,609 (1 1/2) × SS + 69,614 (2 3/4)

Fixation du support de suspension de projecteur PSS-H10

Pour plus d'informations sur l'installation au plafond, se reporter au manuel d'installation pour revendeurs du PSS-H10. Il faut s'informer auprès du personnel qualifié de Sony pour l'installation.

Les mesures d'installation sont indiquées ci-dessous pour l'installation du projecteur au plafond avec le PSS-H10.

Vue du haut

Installer le projecteur de sorte que le centre de l'objectif soit parallèle au centre de l'écran.

Vue frontale

Lors de l'utilisation du support de suspension de projecteur PSS-610

a : Distance entre l'écran et l'orifice d'installation du support de montage au plafond (côté avant) b : Distance du plafond à la surface inférieure du projecteur x : Distance du plafond au centre de l'écran pour que l'image ne soit ni coupée ni bloquée

Support de suspension de projecteur PSS-610 (non fourni)

Lors de l'utilisation d'un écran à rapport de format 16:9

Unité : mm (pouces)

Taille d’écran (pouces)		40 60 70	80 100 12	20 140 160	180 200
(mm)		1016 1524	1778 203	2 2540 30	48 3556	4064 4572	5080
a	D i s t minimale	a251 c(49 3/8 )	c 1850(72 7/8 )	2149(84 5/8 )	2448(96 1/2 )	3046(119 15/16 )	3644(143 1/2 )	4242(167 1/8 )	4841(190 5/8 )	5439(214 1/4 )	6037(237 3/4 )
	Distance maximale	1987(78 1/4 )	2951(116 1/4 )	3434(135 1/4 )	3916(154 1/4 )	4881(192 1/4 )	5846(230 1/4 )	6811(268 1/4 )	7775(306 1/4 )	8740(344 1/4 )	9705(382 1/4 )
x	D i s t minimale	a249 c c(9 7/8 )	c 373(14 3/4 )	436(17 1/4 )	498(19 5/8 )	622(24 1/2 )	747(29 1/2 )	871(34 3/8 )	996(39 1/4 )	1120(44 1/8 )	1245(49)
	Distance maximale	387+b(15 1/4 +b)	549+b(21 5/8 +b)	630+b(24 7/8 +b)	711+b(28+b)	872+b(34 3/8 +b)	1034+b(40 3/4 +b)	1196+b(47 1/8 +b)	1358+b(53 1/2 +b)	1520+b(59 7/8 +b)	1681+b(66 1/4 +b)
b		Réglable sur 150, 175, 200, 250, 275, 300 mm (6, 7, 7 7/8 , 9 7/8 , 10 7/8 , 11 7/8 pouces) lors de l’utilisation du PSS-610

Pour calculer les mesures d'installation (SS : taille de l'écran)

a (minimum) = 29,909 (1 3/16) × SS + 57,114 (2 1/4) a (maximum) = 48,239 (1 15/16) × SS + 57,131 (2 1/4) x (minimum) = 6,223 (1/4) × SS x (maximum) = 8,0899 (11/32) × SS + 63,5 (2 1/2) + b

Lors de l'utilisation d'un écran à rapport de format 4:3

Unité : mm (pouces)

Taille d'écran (pouces)		40 60 70	80 100 12	20 140 160	180 200
(mm)		1016 1524	1778 203	2 2540 30	48 3556	4064 4572	5080
a	D i s t minimale	a1521 c e (60)	2254 (88 3/4 )	2620 (103 1/4 )	2986 (117 5/8 )	3718 (146 1/2 )	4450 (175 1/4 )	5182 (204 1/8 )	5915 (233)	6647 (261 3/4 )	7379 (290 5/8 )
	Distance maximale	2419 (95 1/4 )	3600 (141 3/4 )	4190 (165)	4781 (188 1/4 )	5962 (234 3/4 )	7143 (281 1/4 )	8323 (327 3/4 )	9504 (374 1/4 )	10685 (420 3/4 )	11866 (467 1/4 )
x	D i s t minimale	a305 c e (12)	457 (18)	533 (21)	609 (24)	762 (30)	914 (36)	1066 (42)	1219 (48)	1371 (54)	1523 (60)
	Distance maximale	460+b (18 1/8 +b)	658+b (26+b)	757+b (29 7/8 +b)	856+b (33 3/4 +b)	1054+b (41 1/2 +b)	1252+b (49 3/8 +b)	1450+b (57 1/8 +b)	11648+b (458 3/4 +b)	1846+b (72 3/4 +b)	2044+b (80 1/2 +b)
b		Réglable sur 150, 175, 200, 250, 275, 300 mm (6, 7, 7 7/8 , 9 7/8 , 10 7/8 , 11 7/8 pouces) lors de l'utilisation du PSS-610

Pour calculer les mesures d'installation (SS : taille de l'écran)

a (minimum) = 36,609 (1 1/2) × SS + 57,114 (2 1/4) a (maximum) = 59,045 (2 3/8) × SS + 57,131 (2 1/4) x (minimum) = 7,617 (5/16) × SS x (maximum) = 9,902 (13/32) × SS + 63,5 (2 1/2) + b

Fixation du support de suspension de projecteur PSS-610

Pour plus d'informations sur l'installation au plafond, se reporter au manuel d'installation pour revendeurs du PSS-610. Il faut s'informer auprès du personnel qualifié de Sony pour l'installation.

Les mesures d'installation sont indiquées ci-dessous pour l'installation du projecteur au plafond avec le PSS-610.

Vue du haut

Installer le projecteur de sorte que le centre de l'objectif soit parallèle au centre de l'écran.

Vue frontale

Distance entre le plafond et la surface de la pièce de montage

Utilisation du tuyau de réglage (b) : 150/175/200 mm (6 / 7 / 7 7/8 pouces)

Utilisation du tuyau de réglage (c) : 250/275/300 mm (9 7/8 / 10 7/8 / 11 7/8 pouces)

*d

63,5 (2 1/2) (VPL-AW15)

68 (2 3/4) (VPL-AW10)

Vue de côté

Index

A

Accessoires fournis ....10

Arrière-plan ....48

B

Blanc 49

C

Contraste 41

Correct. Gamma 42

D

Dépannage 52

Diaphrag. avancé ....41

Durée de lampe ....50

E

Emplacement des commandes

Face arrière/inférieure ....8

Face avant/droite 7

État 46

F

fH 50

fV 50

H

HDMI 17

Installation au plafond ....68

Langage 46

Lumière 41

Mémoire de présélection .....50

Menu

Ecran 44

Fonction 48

Image 40

Image avancée 43

Informations 50

Installation 49

Réglage 46

Messages

Avertissement 55

Mise en garde 56

Mode d'image

CINEMA 31

Cinéma 40

DYNAMIC 31

Dynamique 40

STANDARD 31

Standard 40

USER 31

Utilisateur 40

Mode de veille 46

Mode large

Normal 44

Plein 44

Plein 1 44

Plein 2 44

Zoom 44

Zoom large 44

N

Netteté 42

Niveau du noir 42

Noir Ciné Pro 41

NR 42

P

Précautions 6

R

Raccordement

Appareil vidéo 16

Ordinateur 19

RCP 43

Rech. ent. auto. 48

Réglage

position de l'image 20

qualité d'image 32

Réglage du refroidissement 46

Réglez le signal

Déplacement 45

Pas 45

Phase 45

Réinitialiser

paramètres pouvant être réinitialisés ... 39

réinitialisation des options 39

Sélection entrée A ....47

Sélection de la langue de menu .....25

Signaux préprogrammés ....63

Spécifications 61

Standard couleur 47

Support réglable ....24

Surbalayage 44

Symétrie 49

Teinte 41

Télécommande

emplacement des commandes .....9

insertion des piles ....10

Température de couleur 42

Trapèze V ....49

W

WIDE MODE 28

Z

Zone d'écran ....45

AVERTISSEMENT

8 Retirez le filtre à air.

9 Placez un nouveau filtre à air.

P_B / C_B : 0,7 Vc-c ±2 dB

P_B / C_B : 0,7 Vc-c ±2 dB
