Téléchargez la notice de votre Clavier MIDI au format PDF gratuitement ! Retrouvez votre notice MAX49 - AKAI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MAX49 de la marque AKAI.

MODE D'EMPLOI MAX49 AKAI

MAX49, câble d'alimentation, câble USB, CD (avec les logiciels Vyzex et AkaiConnect), DVD (avec Ableton Live Lite Akai Edition), guide d'utilisation simplifié, consignes de sécurité et informations concernant la garantie

INSTALLATION/SCHÉMA DE CONNEXION

AKAI MAX49 - INSTALLATION/SCHÉMA DE CONNEXION - 1

1. INSTALLATION

Insérez le CD d'installation inclus dans le lecteur CD de votre ordinateur.
Ouvrez et installez :
Windows : Double-cliquez sur « Poste de travail », puis double-cliquez sur le lecteur où se trouve le CD. Une fois le contenu du disque affiché, double-cliquez sur le fichier d'installation Vyzex (.exe).
Mac : Double-cliquez le disque. Une fois le contenu du disque affiché, double-cliquez sur le fichier d'installation Vyzex (.pkg).
Suivez les instructions à l'écran pour installer le logiciel.
Lorsque l'installation de Vyzex est terminée, répétez les étapes 2 à 3 pour installer AkaiConnect.*

Pour de plus amples informations, veuillez consulter les sections VYZEX et AKAICONNECT de ce présent guide d'utilisation.

Pour installer le logiciel Ableton Live Lite Akai Edition inclus, répétez les étapes d'installation précédentes avec le CD d'installation de Ableton.

* IMPORTANT! : Veuillez consulter la section AKAICONNECT du présent guide d'utilisation afin de vous assurer qu'il fonctionne correctement avec votre poste de travail audionumérique et le MAX49.

2. MISE EN ROUTE

Branchez le câble USB du MAX49 à un port USB sur votre ordinateur (si cela est possible, utilisez un port USB sur le panneau arrière de l'ordinateur). Le MAX49 devrait se mettre sous tension.
Lancez le poste de travail audionumérique de votre choix (DAW).
Tournez la molette Value afin de parcourir la liste des programmes disponibles. Sélectionnez le nom de votre poste de travail audionumérique et appuyez sur la molette Value pour charger le programme correspondant.
Dans votre poste de travail audionumérique, sélectionnez Akai MAX49 comme contrôleur.
Le MAX49 devrait maintenant fonctionner avec votre poste de travail audionumérique. Pour savoir comment personnaliser les paramètres des programmes du MAX49, consultez la section MODES de ce guide d'utilisation.

Remarque : Vous pouvez télécharger des documents supplémentaires sur les programmes utilisés par le MAX49 en visitant www.akaipro.com/max49 (cliquez sur Docs & Downloads).

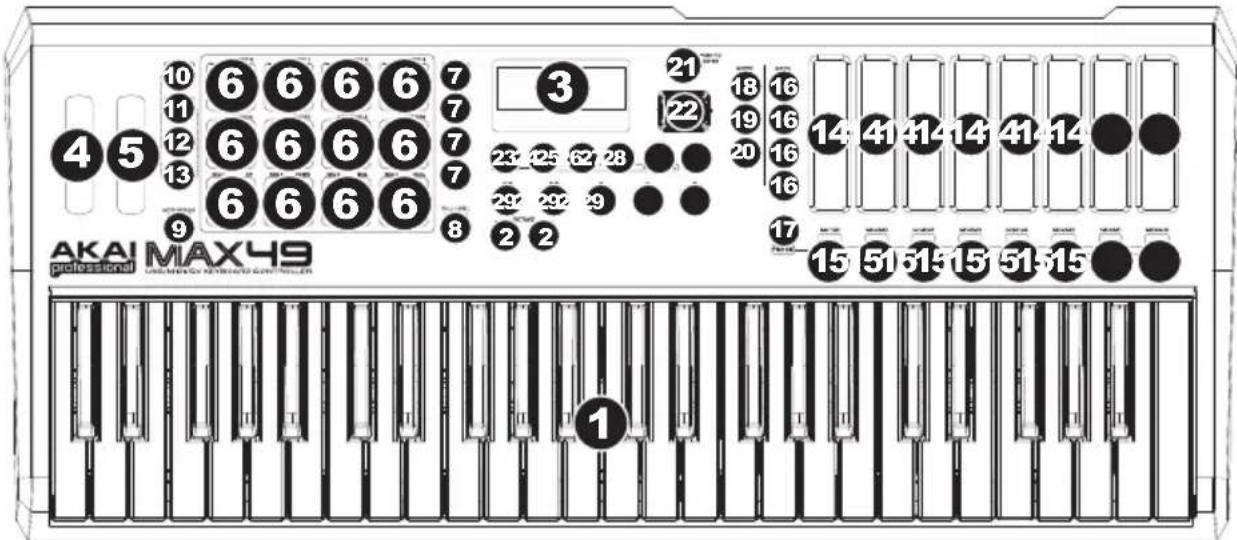

CARACTÉRISTIQUES DU PANNEAU SUPÉRIEUR

AKAI MAX49 - CARACTÉRISTIQUES DU PANNEAU SUPÉRIEUR - 1

CLAVIER – Ce clavier doté de 49 notes sensibles à la dynamique peut commander une plage de neuf octaves à l'aide des touches OCTAVE -/+
OCTAVE -/+ - Ces touches vous permettent d'augmenter ou de diminuer la plage d'octaves du clavier de trois octaves dans les deux directions, permettant une plage de dix octaves. Lorsque vous dépassez en plus ou en moins l'octave centrale, la touche OCTAVE correspondante s'allume.
Écran ACL – L'écran d'affichage permet de parcourir les menus, d'afficher des données et d'effectuer des changements sur les options et les paramètres du MAX49.
MOLETTE DE MODULATION DE LA HAUTEUR TONALE – Cette molette permet d'envoyer des données MIDI concernant l'augmentation ou la réduction temporaire de la hauteur tonale du clavier.
MOLETTE DE MODULATION – Cette molette permet de transmettre des données de contrôleur en continu (assignable à n'importe quel numéro CC).
PADS – Ces pads peuvent être utilisés afin de déclencher des sonorités de batterie ou d'autres échantillons du logiciel. Ils sont sensibles à la vélocité, donc très nerveux et intuitifs.
TOUCHES DES BANQUES DES PADS – Ces 4 touches permettent de basculer entre les banques A, B, C, D. En tout, ces 4 banques avec 12 pads par banque, vous permettent d'accéder jusqu'à 48 événements MIDI.
[FULL LEVEL] – Lorsque la fonction [FULL LEVEL] est activée, les pads jouent toujours à la vélocité maximale (127), peu importe la force à laquelle ils sont frappés.
[NOTE REPEAT] – Maintenir cette touche tout en frappant un pad permet de redéclencher le pad à un taux en fonction des paramètres actuels des fonctions Tempo et Time division. La fonction Note Repeat peut être synchronisée à une source d'horloge MIDI interne ou externe. La touche [NOTE REPEAT] peut fonctionner en mode momentané ou bascule.
[ARP MODE] – Maintenez cette touche enfoncée et regardez les pads illuminés pour déterminer le paramètre actuel de l'arpégiateur (sur le côté droit au-dessus de chaque pad, les paramètres d'arpégiateur correspondants sont imprimés). Vous pouvez ensuite modifier le paramètre en appuyant sur différents PADS.
[SELECT SEQ] – Maintenez cette touche puis appuyez sur un pad avec du texte imprimé au-dessus sur le côté gauche afin de sélectionner une séquence. Le numéro de séquence est imprimé sur le côté gauche au-dessus des quatre pads inférieurs.
[ON/OFF] – Cette touche permet d'activer ou de désactiver l'arpégiateur interne ou le séquenceur, selon celui sélectionné (indiqué par la DEL correspondante). Ces caractéristiques fonctionnent conjointement avec les paramètres des fonctions Tempo et Time Division, qui spécifient le taux de l'arpégiateur et le tempo de la séquence. Veuillez noter que l'arpégiateur et le séquenceur peuvent être synchronisés à une source d'horloge MIDI interne ou externe (comme un poste de travail audionumérique logiciel ou un périphérique MIDI).

Remarque : Nous recommandons que vous régliez le clavier, les pads et le séquenceur pour transmettre les données MIDI via différents canaux. Par défaut, ils sont tous réglés sur le canal commun, ce qui signifie que vos performances sur l'un de ces éléments peuvent affecter les performances d'un autre. Pour ce faire, veuillez consulter la section MODE D'ÉDITION de ce guide d'utilisation.

Remarque : Pour de plus amples informations sur l'utilisation de l'arpégiateur et du séquenceur du MAX49, veuillez consulter à la section SÉQUENCEUR sous MODE ÉDITION.

[LATCH] – Cette touche fonctionne en conjonction avec l'arpégiateur ou le séquenceur interne, selon celui sélectionné (indiqué par la DEL correspondante).

Arpeggiator (arpégiateur) : Lorsque l'arpégiateur est activé et que [LATCH] a été activé, vous pouvez maintenir une combinaison de touches enfoncées, et l'arpégiateur mémorisera et continuera à arpéger ces notes, même après que vous avez lâché les touches. Il y a quelques façons d'utiliser la fonction [LATCH] :

a. Tout en maintenant les touches enfoncées, vous pouvez ajouter d'autres notes à l'arpège en appuyant sur d'autres touches.
b. Si vous enfoncez des notes, les relâchez et enfoncez une nouvelle combinaison de notes, l'arpégiateur mémorise et génère un arpège à partir de ces nouvelles notes.

Sequencer (Séquenceur) : Lorsque le séquenceur est activé et que [LATCH] a été activée, vous pouvez appuyez sur une touche du clavier pour déclencher le séquenceur, qui va continuer de jouer après que vous relâchez la touche. (Le séquenceur peut seulement être verrouillé de cette façon lorsque son paramètre de démarrage/d'arrêt (Start/Stop) est réglé sur Note On/Note Off. Reportez-vous à la section SÉQUENCEUR sous MODE ÉDITION pour de plus amples renseignements.)

POTENTIOMÈTRES RECTILIGNES TACTILES – Ces potentiomètres peuvent être utilisés afin d'acheminer des données de commande en continu à un poste de travail audionumérique. Ces potentiomètres peuvent également être utilisés afin de définir la note MIDI ou la vitesse de chaque phase dans une séquence. Une DEL sur le rebord de chaque potentiomètre rectiligne représente sa valeur/paramètre actuel (la valeur numérique exacte sera également affichée sur l'écran ACL).
COMMUTATEURS EN S – Ces DEL remplissent trois fonctions :

a. Enfoncer une de ces touches après avoir appuyé sur [TIME DIV] permet de sélectionner la division temporelle (les valeurs disponibles sont imprimées sous chaque touche).

b. Ces DEL seront également allumées afin d'indiquer quels potentiomètres rectilignes tactiles sont utilisés dans la séquence actuelle.

c. Lors de la lecture d'une séquence, ces touches s'allumeront afin d'indiquer les phases.

POTENTIOMÈTRE/COMMUTATEUR DE BANQUE – Ces quatre touches permettent de faire basculer les potentiomètres rectilignes tactiles et les commutateurs en S entre les 4 banques disponibles, avec chaque banque représentant 8 étapes d'une séquence possible de 32 phases.
[TIME DIV] – Enfoncez cette touche afin de modifier la division temporelle de l'arpégiateur ou du séquenceur, puis appuyez sur un des commutateurs en S (à droite) pour sélectionner la division temporelle souhaitée.
[SEQ NOTE] – Cette touche permet de mettre les potentiomètres rectilignes tactiles en mode Sequence Note. Dans ce mode, les positions des potentiomètres déterminent la hauteur des notes de chaque phase d'une séquence.
[SEQ CC] – Cette touche permet de mettre les potentiomètres rectilignes tactiles en mode Sequence CC. Dans ce mode, les positions des potentiomètres déterminent CC MIDI de chaque phase d'une séquence.
[MIDI] – Cette touche permet de mettre les potentiomètres rectilignes tactiles en mode MIDI. Ce mode permet aux potentiomètres d'envoyer des messages de CC MIDI.
[VALUE] (enfoncez pour accéder) – Cette molette est utilisée pour incrémentation et la décrémentation des préconfigurations, des réglages et des valeurs des paramètres. Cette molette fonctionne aussi comme touche de confirmation [ENTER] lorsqu'elle est enfoncée.
CURSEUR HAUT/BAS - Ces touches permettent de parcourir à travers les champs des menus et des options.
[SHIFT] – Maintenez cette touche pour accéder aux fonctions secondaires des quatre touches mode à droite de la touche.
[EDIT]/[STORE] – Cette touche permet d'accéder au Mode Edit (édition) qui vous permet de modifier le comportement des paramètres du clavier, des pads, des touches, des potentiomètres et des paramètres par défaut de chaque programme. Maintenez la touche [SHIFT] et cette touche afin de sauvegarder le programme en cours.
[PROGRAM] / [STANDARD] – Cette touche permet d'accéder au mode Program (programme). Vous pouvez sélectionner et rappeler les différents programmes dans ce mode. Maintenez la touche [SHIFT] et cette touche afin de sélectionner automatiquement le dernier programme utilisé.
[GLOBAL] / [HUI] – Cette touche permet d'accéder au mode Global (général), où les commandes de réinitialisation MIDI et les préférences système générales sont réglées. Maintenez la touche [SHIFT] et cette touche afin de sélectionner automatiquement le programme HUI.
[PROGRAM CHANGE] / [MACKIE CONTROL] – Cette touche permet d'accéder au mode Program Change (changement de programme). Dans ce mode, vous pouvez envoyer un message de changement de programme ou de banque de programme vers un module matériel ou logiciel. Maintenez la touche [SHIFT] et cette touche afin de sélectionner automatiquement le programme Mackie Control.
[TEMPO] – Lorsque le MAX49 est réglé sur Internal Sync (synchronisation interne), cette touche DEL clignote afin d'indiquer le tempo actuel de l'arpégiateur et du séquenceur. Vous pouvez taper cette touche à plusieurs reprises afin de régler un nouveau tempo. Si le programme est rechargé, le tempo reviendra à la dernière valeur enregistrée. (Remarque : Le tempo par défaut d'un programme peut être défini en Mode Edit. Cette touche ne fonctionne pas lorsque le MAX49 est réglé sur External sync (synchronisation externe).)
COMMANDES DE LECTURE – Ces cinq touches sont des touches dédiées pour l'envoi des commandes de contrôle. Les touches de commandes de contrôles peuvent être définies afin de transmettre des valeurs MMC (MIDI Machine Control), MMC/MIDI SysEx, MIDI START/STOP ou les valeurs CC MIDI préétablis.

Remarque : Vous pouvez appuyer sur la touche d'arrêt (■) trois fois consécutives afin d'envoyer le message « All Notes Off » (extinction des notes).

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

POWER – Branchez un adaptateur d'alimentation de 6 V c.c., 2 A (fiche à centre positif, non inclus) à cette entrée, puis à une prise secteur.
CLIP DE RETENUE – Utilisez ce clip pour fixer le câble d'alimentation afin de ne pas le débrancher accidentellement.
VERROU KENSINGTON – Cet emplacement permet d'utiliser un verrou Kinsington pour sécuriser le MAX49 sur une table ou autre surface.
USB PORT – Utilisez le câble USB inclus pour brancher ce port au port USB d'un ordinateur. Le port USB de l'ordinateur permet d'alimenter le MAX49. Le MAX49 est doté d'une connexion USB prête à l'utilisation et ne requiert donc pas l'installation de pilotes.
MIDI OUT – Branchez un câble MIDI doté de cinq broches de raccordement à la sortie MIDI du MAX49 et l'extrémité du câble à l'entrée MIDI d'un appareil MIDI externe optionnel.
MIDI IN – Branchez un câble MIDI doté de cinq broches de raccordement à la sortie MIDI d'un appareil MIDI externe optionnel et l'extrémité du câble à l'entrée MIDI du MAX49.
ENTRÉE POUR PÉDALE D'EXPRESSION – Cette entrée permet de brancher une pédale TS de 1/4 po (6,35 mm).
ENTRÉES POUR COMMANDE AU PIED – Ces entrées permettent de brancher une pédale TS de 1/4 po (6,35 mm). Si vous utilisez une pédale de maintien, branchez-la à l'entrée FS1/SUSTAIN.
CV OUT – Utilisez un câble TS de ¼ po (6,35 mm), non inclus, afin de brancher cette sortie à un séquenceur externe pour envoyer des données de tension d'asservissement (CV) (0 à 5 V, 1 V/octave). Les données envoyées sur cette connexion peuvent être prédéfinies en mode Global. Veuillez également consulter la section CV de ce guide.
GATE OUT - Utilisez un câble TS de ¼ po (6,35 mm), non inclus, afin de brancher cette sortie à un séquenceur externe pour envoyer les données Gate (déclencheur) du MAX49. Les données envoyées sur cette connexion peuvent être prédéfinies en mode Global.

MODES

Le MAX49 a quatre différents modes de fonctionnement. Chaque fonction peut être accédée en appuyant sur la touche correspondante du MAX49.

AKAI MAX49 - MODES - 1

AKAI MAX49 - MODES - 2

AKAI MAX49 - MODES - 3

AKAI MAX49 - MODES - 4

Dans chaque page de chaque mode :

Utilisez les touches de haut/bas du curseur pour parcourir les champs des paramètres de la page en cours.
Utilisez les touches de gauche/droite du curseur pour parcourir les différentes pages.
Tournez la molette Value pour modifier le réglage/paramètre sélectionné.

Voici une brève description de chaque mode. Chaque mode est décrit en détail dans la section correspondante plus loin dans ce guide d'utilisation.

[EDIT] ➔ Mode Edit : Ce mode permet de modifier la configuration de MAX49. Le mode Edit est un outil puissant pour la personnalisation de votre installation. Dans ce mode, vous pouvez apporter des modifications aux comportements du clavier, des pads, des potentiomètres rectilignes tactiles et des autres caractéristiques. Par exemple, vous pourriez vouloir qu'un potentiomètre rectiligne tactile ne transmettre qu'une plage de données MIDI seulement, ou que les pads transmettent sur un autre canal MIDI du clavier. Vous pouvez modifier ces paramètres et bien d'autres en Mode Edit. (Veuillez consulter la section PARAMÈTRES DU MODE D'ÉDITION pour une liste de tous les paramètres.)

[PROGRAM] ➔ Mode Program : Ce mode permet de charger vos programmes sauvegardés. Un programme est une collection d'informations sur comment se comporteront les commandes – clavier, pads, potentiomètres rectilignes tactiles, etc. – (leur comportement peut être ajusté en mode Edit puis sauvegardé). Les programmes vous permettent de sauvegarder différentes configurations qui peuvent être chargées rapidement quand vous en avez besoin, sans avoir à reprogrammer le MAX49 chaque fois.

[GLOBAL] ➔ Mode global : Ce mode vous permet de définir les paramètres généraux et d'apporter des modifications générales aux fonctions du MAX49. Par exemple, vous pouvez définir la luminosité de l'écran, le canal MIDI commun, les réglages de l'horloge MIDI, la courbe de dynamique et de la sensibilité des pads et du clavier, et plus encore.

[PROG CHANGE] ➤ Mode de changement de programme : Ce mode vous permet d'envoyer des messages de changement de programme. Dans ce mode, vous pouvez changer la banque de sons du programme de votre poste de travail audionumérique ou périphérique externe. De cette façon, vous pouvez basculer entre les programmes de votre poste de travail audionumérique ou périphérique externe directement à partir du MAX49 plutôt que de les changer manuellement.

Appuyez sur la touche [EDIT] pour accéder au mode Edit.
Sélectionnez la commande à modifier en touchant, en appuyant ou en manipulant la commande que vous désirez modifier (potentiomètre rectiligne, pad, etc.). Dans l'écran, le nom de la commande sélectionnée devrait s'afficher dans le coin supérieur gauche, et les paramètres modifiables seront affichés en dessous.
Dans chaque page du mode Edit :

Remarque : Nous vous recommandons de réglez le clavier, les pads et le séquenceur pour transmettre les données MIDI via différents canaux. Par défaut, ils sont tous réglés sur le canal commun, ce qui signifie que vos performances sur l'un de ces éléments peuvent affecter les performances d'un autre. Pour ce faire, veuillez consulter les sections CLAVIER, PADS ET SÉQUENCEUR du MODE D'ÉDITION de ce guide d'utilisation.

Utilisez les touches de haut/bas du curseur pour parcourir les paramètres de la page en cours.
S'il y a plusieurs pages (indiquées par « Pg1 », « Pg2 », etc.), utilisez les touches de gauche/droite du curseur pour parcourir les différentes pages.
Tournez la molette Value pour modifier le réglage/paramètre sélectionné. Toute valeur/paramètre est automatiquement sélectionné, vous n'avez pas à enfoncer la molette afin de l'entrer ou de le sélectionner.
Pour modifier d'autres commandes, répétez les étapes 2 et 3.

IMPORTANT : Maintenez la touche [SHIFT] et appuyez sur la touche [STORE] afin de sauvegarder les nouveaux paramètres. Si vous ne sauvegardez pas les nouveaux paramètres, toutes les modifications apportées seront perdues si vous chargez un nouveau programme.

Veuillez consulter le tableau PARAMÈTRES DU MODE D'ÉDITION à la fin de ce guide pour une liste de tous les paramètres disponibles.

KEYBOARD (CLAVIER)

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

Octave : Les paramètres d'octave du clavier. Les paramètres disponibles sont -3 à +3, avec 0 comme octave du milieu.

Transpose : Transposition du clavier (en demi-tons). Les paramètres disponibles sont -36 à +36, avec 0 comme la position centrale (aucune transposition).

PADS

Type : Le type d'événement qui sera envoyé. Les paramètres disponibles sont Note, Program Change et Program Bank.

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

Remarque : Si Note est le Type d'évènement sélectionné, celui-ci détermine le numéro de la note MIDI.

Aft : Si Note est le Type d'évènement sélectionné, celui-ci déterminera les paramètres de la fonction Aftertouch. Les options disponibles sont Off, Ch (Channel Aftertouch (canal Aftertouch)) et Poly (Poly Aftertouch).

Program Number / Pgm : Si Program Change ou Program Bank est le Type d'évènement sélectionné, celui-ci déterminera le numéro du programme. La plage disponible est de 000 à 127.

Msb / Lsb : Si Program Change ou Program Bank est le Type d'évènement sélectionné, ceux-ci détermineront le bit le plus significatif (MSB - Most Significant Bit) et le bit le moins significatif (LSB - Least Significant Bit). La plage disponible est de 000 à 127.

Note Mode : Si Note est le Type d'évènement sélectionné, celui-ci déterminera s'il est en mode Toggle (bascule) ou Momentary (momentané).

TOUCHES FADERS (POTENTIOMÈTRES RECTILIGNES TACTILES)

Type : Le type d'événement qui sera envoyé. Les paramètres disponibles sont Aft (Aftertouch), MIDI CC, Inc/Dec1 (incrément/décrément, Mode 1), Inc/Dec2 (incrément/décrément, Mode 2), Mackie et HUI.

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

CC Number : Si MIDI CC est le Type d'évènement sélectionné, celui-ci détermine les CC MIDI. La plage disponible est de 000 à 127.

Mode : Ceci détermine comment le potentiomètre réagira au toucher :

Absolute : Toucher le potentiomètre le fera passer immédiatement à cette position. Ce mode est disponible uniquement lorsque le champ Type est réglé sur Aftertouch ou sur MIDI CC.
Relative : Faire glisser le doigt vers le haut ou vers le bas sur le potentiomètre rectiligne tactile permet d'augmenter ou de diminuer (peu importe la position réelle de votre doigt).
Relative2 : Ce mode se comporte comme le mode Relative, mais avec une résolution plus fine, permettant un réglage plus précis. Ce mode n'est sélectionnable que lorsque le champ Type est réglé sur Aftertouch ou sur MIDI CC. Lorsqu'un potentiomètre rectiligne est en mode Relative, vous pouvez manuellement régler les potentiomètres rectilignes en mode Relative2 en appuyant sur [SHIFT] et en glissant votre doigt le long du potentiomètre.

Min / Max : Si Aftertouch est le Type d'évènement sélectionné, ceux-ci déterminent les valeurs minimales et maximales. (Si Min est plus élevé que le Max, polarité du potentiomètre sera annulée.)

Msb / Lsb : Si Inc/Dec1 est le Type d'évènement sélectionné, ceux-ci déterminent le bit le plus significatif (MSB - Most Significant Bit) et le bit le moins significatif (LSB - Least Significant Bit). La plage disponible est de 000 à 127.

Value :

Si Inc/Dec1 est le Type d'évènement sélectionné, celui-ci détermine la valeur envoyée par un message d'incrémentation (CC#96) ou de décrémentation (CC#97). La plage disponible est de 000 à 127.
Si Mackie ou HUI est le Type d'évènement sélectionné, celui-ci détermine les fonctions du potentiomètre rectiligne avec ce protocole. Les paramètres disponibles sont Fader 1-8, V-pot 1-8 et Master Level (Mackie seulement).

S-SWITCHES (COMMUTATEURS EN S)

Type : Le type d'événement qui sera envoyé. Les paramètres disponibles sont Note, CC#000-127, ProgramChange, ProgramBank, MackieControl et HUI.

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

Note# : Si Note est le Type d'évènement sélectionné, celui-ci détermine le numéro de la note MIDI.

Velo : Si Note est le Type d'évènement sélectionné, celui-ci détermine la dynamique. La plage disponible est de 000 à 127.

Mode : Si Note, CC#000-127, Mackie ou HUI est le Type d'évènement sélectionné, celui-ci détermine s'il est en mode Toggle (bascule) ou Momentary (momentané).

Invert : Si CC#000-127 est le Type d'évènement sélectionné, les commutateurs en s envoient 000 comme la valeur « off » et 127 comme valeur « on ». Ceci détermine si les valeurs envoyées sont normal (Off) ou, comme décrites ci-dessus, basculées/inversées (On).

Program Number / Pgm : Si ProgramChange ou ProgramBank est le Type d'évènement sélectionné, celui-ci détermine le numéro du programme. La plage disponible est de 000 à 127.

Msb / Lsb : Si ProgramChange ou ProgramBank est le Type d'évènement sélectionné, ceux-ci déterminent le bit le plus significatif (MSB - Most Significant Bit) et le bit le moins significatif (LSB - Least Significant Bit). La plage disponible est de 000 à 127.

Value :

Si Inc/Dec1 est le Type d'évènement sélectionné, celui-ci détermine la valeur envoyée par un message d'incrémentation (CC#96) ou de décrémentation (CC#97). La plage disponible est de 000 à 127.
Si Mackie ou HUI est le Type d'évènement sélectionné, celui-ci détermine les fonctions des commandes en s avec ce protocole. Les paramètres disponibles sont Fader 1-8, V-pot 1-8 et Master Level (Mackie seulement).

PITCH WHEEL (MOLETTE DE MODULATION DE LA HAUTEUR TONALE)

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

MODULATION WHEEL (MOLETTE DE MODULATION)

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

MIDI CC : Si MIDI CC est le Type d'évènement sélectionné, celui-ci déterminera les CC MIDI. La plage disponible est de 001 à 127.

Max / Min : Ceux-ci déterminent les valeurs minimales et maximales. (Si Min est plus élevé que le Max, polarité de la molette sera inversée.)

Type : Le type d'événement qui sera envoyé. Les paramètres disponibles sont CC#000-127, Tap Tempo, Play, Rec (enregistrement), Stop, Play/Stop, Arp/Seq (arpégiateur/séquenceur) et Sustain

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

MIDI CC : Si CC#000-127 est le Type d'évènement sélectionné, celui-ci détermine les CC MIDI. La plage disponible est de 001 à 127.

Mode : Celui-ci détermine s'il est en mode Toggle (bascule) ou Momentary (momentané).

EXPRESSION PEDAL (PÉDALE D'EXPRESSION)

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

MIDI CC : Celui-ci détermine les CC MIDI. La plage disponible est de 000 à 127.

Max / Min : Ceux-ci déterminent les valeurs minimales et maximales. (Si Min est plus élevé que le Max, polarité de la pédale sera inversée.)

ARPEGGIATOR (ARPÉGIATEUR)

Type : Le type d'arpègement qui sera utilisé. Les paramètres disponibles sont :

Double : Chaque note sera jouée deux fois. Ce paramètre peut être sélectionné en conjonction avec les paramètres décrits ci-dessous, sauf Chord.
Up: Les notes joueront de la plus basse à la plus haute.

- Down : Les notes joueront de la plus haute à la plus basse.

- Incl (Inclusive) : Les notes joueront de la plus basse à la plus haute, puis redescendront. Les notes les plus basses et les plus hautes joueront deux fois lors du changement de direction.

- Excl (Exclusive) : Les notes joueront de la plus basse à la plus haute, puis redescendront. Les notes les plus basses et les plus hautes joueront qu'une fois lors du changement de direction.

- Rand (Random) : Les notes jouent de façon aléatoire.

- Chord : Toutes les notes de l'accord joueront ensemble à plusieurs reprises.

Remarque : Vous pouvez également régler les paramètres de l'arpégiateur à l'aide des pads. Maintenez la touche [ARP MODE] enfoncée et appuyez sur un des pads avec du texte imprimé au-dessus du côté droit pour déterminer le paramètre actuel de l'arpégiateur. Les pads actuellement sélectionnés illumineront en rouge afin d'indiquer les paramètres en cours de l'arpégiateur.

Range : La plage d'octave est de l'arpégiateur. La plage disponible est de 0 à +3 octaves.

Gate : La longueur des notes de l'arpège. La plage disponible est de 1 à 99 % du paramètre actuel de la division temporelle.

Swing : La quantité de swing utilisée dans les notes de l'arpège. La plage disponible est de 50 % à 75 %.

Pattern : Détermine si l'arpégiateur utilise l'enchaînement illustré dans l'indicateur Pattern Indicator (On) ou non (Off). Voir la description de l'indicateur d'enchaînement plus loin dans cette section.

Length : Le nombre de phases dans l'enchaînement de l'arpégiateur. La plage disponible est de 0 à 16 phases.

Pattern Indicator : L'enchaînement au bas de l'écran sur cette page représente le rythme dans lequel les notes jouent lorsque l'arpégiateur est engagé (et lorsque l'enchaînement est activé). Une étoile (*) indique une note, tandis qu'un trait de soulignement (_) indique un « repos » (aucune note ne joue). Utilisez la molette Value pour déplacer le curseur à travers les notes et pousser la molette Value pour modifier son état (entre * et _).

NOTE REPEAT (RÉPÉTITION DE LA NOTE)

Time Division : La vitesse de la répétition comme une division du tempo maître ou de l'horloge externe. Les options disponibles sont 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 et 1/32T. (Le « T » indique une division temporelle axée sur le triolet).

Mode : Celui-ci détermine s'il est en mode Toggle (bascule) ou Momentary (momentané).

Gate : La longueur des notes répétées. La plage disponible est de 1 à 99 % du paramètre actuel de la division temporelle.

Swing : La quantité de swing utilisée dans les notes répétées. La plage disponible est de 50 % à 75 %.

TEMPO

BPM : Le tempo est indiqué en battements par minute. La plage disponible est de 30 à 300 BPM.

Time Division : La division du tempo maître ou de l'horloge externe. Les options disponibles sont 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 et 1/32T.

(Le « T » indique une division temporelle axée sur le triolet).

Remarque : Vous pouvez également entrer un nouveau BPM en tapant la touche [TEMPO] à plusieurs reprises au rythme du tempo désiré.

Gate : La longueur des notes répétées. La plage disponible est de 1 à 99 % du paramètre actuel de la division temporelle.

Swing : La quantité de swing utilisée dans les notes répétées. La plage disponible est de 50 % à 75 %.

SEQUENCER (SÉQUENCEUR

[SEQ SELECT] : Les deux premières pages de cette section (Pg1 et Pg2) se rapportent aux séquences spécifiques (1-4), comme indiqué en haut de l'écran. Le reste des pages concernent le séquenceur en général. Alors, les paramètres des deux premières pages varient entre les quatre séquences, mais le reste des paramètres sera pareil pour toutes les séquences.

Remarque : Vous pouvez également sélectionner la séquence à modifier à l'aide des pads. Maintenez la touche [SEQ SELECT] enfoncée, puis appuyez sur l'un des quatre pads inférieurs pour sélectionner cette séquence (le numéro est imprimé au-dessus sur le côté gauche du pad - 1 à 4).

Steps : Le nombre de phases utilisées dans la séquence. La plage disponible est de 01 à 32 phases.

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

Keyshift : Lorsque Keyshift est activée (On), vous pouvez transposer la séquence en temps réel (alors qu'elle joue) en appuyant sur une touche sur le clavier une fois, qui sera « verrouillée » à cette nouvelle transposition. Lorsque Keyshift est désactivée (Off), vous pouvez seulement transposer la séquence en maintenant une touche enfoncée; elle retournera à la tonalité par défaut lorsque la touche est relâchée.

Default Key : La tonalité par défaut de la séquence.

Scale : La gamme utilisée par le séquenceur. Lorsqu'une gamme autre que chromatique est sélectionnée, les potentiomètres rectilignes seront limités à sélectionner uniquement les notes disponibles dans la gamme, ce qui peut être utile pour éviter les notes involontairement hors tonalité! Les paramètres disponibles sont Chromatic, Major, Dorian, Phrygian, Lydian, Mixolydian, Minor, Locrian, Minor Melo (Melodic Minor), Minor Harm (Harmonic Minor), PentaMajor (Major Pentatonic), PentaMinor (Minor Pentatonic), Blues, AlteredDom (Altered Dominant), DimWhlHalf (Diminished Whole-Half-Step) et Whole-Tone.

Start / Stop : Ceci détermine quel message démarre/arrête le séquenceur. Les paramètres disponibles sont :

Note On / Note Off (default) : Le séquenceur joue lorsque [SEQ ON/OFF] est activé et qu'une des touches du clavier est enfoncée. Si Keyshift est activé (On), la séquence est automatiquement transposée à cette tonalité.
Seq On/Off : Le séquenceur joue lorsque [SEQ ON/OFF] est enfoncée.
Play / Stop : Le séquenceur joue lorsque (▶) est enfoncée et s'arrête lorsque (■) est enfoncée.

[SEQ NOTE] : Il s'agit d'une représentation des phases dans une séquence. Utilisez les touches du curseur pour parcourir la grille.

Step : Le numéro de la phase.

Remarque : La note jouée pour cette phase. Vous pouvez également définir la note en touchant les potentiomètres rectilignes tactiles.

Velo : La vitesse de la note jouée pour cette phase.

[SEQ CC] : Il s'agit d'une représentation des phases dans une séquence. Utilisez les touches du curseur pour parcourir la grille.

Step : Le numéro de la phase.

Value : La valeur envoyée pour cette phase.

CC Number : Le numéro CC MIDI envoyé.

TRANSPORT CONTROLS (TOUCHES DE COMMANDE

Type : Le type d'événement qui sera envoyé. Les paramètres disponibles sont MMC, MMC/MIDI, MIDI Real Time, MIDI CC, Mackie et HUI.

PROGRAM MODE (MODE PROGRAMME)

Ce mode permet de sélectionner et de charger un programme. Le MAX49 dispose de plusieurs programmes par défaut afin de fonctionner spécifiquement avec certains postes de travail audionumériques populaires ou des plugins, mais vous pouvez également créer/modifier, sauvegarder et charger vos propres programmes.

Pour sélectionner/charger un programme :

Appuyez sur [PROGRAM]. (Chaque fois que MAX49 est mis sous tension, il démarre automatiquement en mode Program.) L'écran ACL indique le nom du programme en cours (clignote).
Tournez la molette Value afin de parcourir la liste des programmes disponibles.
Appuyez sur la molette Value pour charger le programme souhaité.

Remarque : Comme raccourci, vous pouvez maintenir la touche [SHIFT] enfoncée, puis appuyez sur une des touches ci-dessous pour accéder à certains programmes :

• [PROGRAM] = dernier programme utilisé
• [MACKIE CONTROL] = Protocole de commande Mackie
• [HUI] = Protocole de commande HUI)

Remarques :

Vous pouvez également charger une séquence en mode Program. Pour ce faire, utilisez les touches haut/bas du curseur pour sélectionner le champ du numéro de séquence, tournez la molette Value pour parcourir les séquences, puis appuyez sur a molette Value pour la charger au séquenceur.
Vous pouvez également transposer un programme en entier en mode Program. Pour ce faire, maintenez les deux touches OCTAVE +/- et appuyez sur la touche désirée sur le clavier. Le programme sera transposé en conséquence. (La note que vous avez sélectionnée deviendra la note qui joue sur le do central du clavier).

Pour modifier un programme, veuillez consulter la section MODE D'ÉDITION.

Pour sauvegarder vos paramètres actuels comme un programme :

Maintenez la touche [SHIFT] enfoncée et appuyez sur [STORE]. Le message « Store Program » devrait s'afficher dans le haut de l'écran.
Tournez la molette Value pour sélectionnez le programme auquel vous désirez sauvegarder les paramètres. (Par défaut, le programme encours apparaît ici.)
Pour renommer le programme, utilisez les touches du curseur pour sélectionner le champ Name field. Le premier caractère du champ devrait clignoter :
Tournez la molette Value afin de parcourir la liste des lettres/chiffres disponibles. Lorsqu'il affiche la lettre/le chiffre désiré, utilisez les touches gauche/droite du curseur pour sauter vers le caractère suivant.
Lorsque vous avez terminé, appuyez sur la molette Value pour sauvegarder le programme. Vous pouvez annuler le processus en appuyant simplement sur n'importe quelle touche autre que [PROGRAM] ou la molette Value.

GLOBAL MODE (MODE GÉNÉRAL)

Appuyez sur la touche [GLOBAL] pour accéder au mode Global.
Dans chaque page du mode Global :
Utilisez les touches de haut/bas du curseur pour parcourir les paramètres de la page en cours.
Utilisez les touches de gauche/droite du curseur pour parcourir les différentes pages.
Tournez la molette Value pour modifier le réglage/paramètre sélectionné. Toute valeur/paramètre est automatiquement sélectionné, vous n'avez pas à enfoncer la molette afin de l'entrer ou de le sélectionner.

IMPORTANT : Pour sauvegarder vos paramètres généraux, voir la section UTILITAIRE ci-dessous.

Voir les sections suivantes pour des informations spécifiques sur les paramètres modifiables de chaque commande.

MIDI COMMON CHANNEL (CANAL MIDI COMMUN)

Common Chnl (Channel) : Ce paramètre détermine quel canal MIDI est le canal commun (diverses commandes peuvent être assignées au canal commun en Mode Edit). Les paramètres disponibles sont USB A1-A16 et USB B1-B16.

Input Chnl (Channel) : Ce paramètre détermine le canal MIDI sur lequel le MAX49 recevra les données MIDI envoyées par le périphérique externe branché à la sortie MIDI. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

NOTE DISPLAY (AFFICHAGE DES NOTES

Type : Détermine si l'écran affiche les notes comme valeurs de note (p. ex., C2, F#3, etc.) ou le numéro des notes (p. ex., 36, 54, etc.).

KEYBOARD (CLAVIER)

Curve : Courbe de dynamique du clavier. Les paramètres disponibles sont Linear, EXP1 et EXP2.

Sensibilité : Sensibilité de la dynamique du clavier. La plage disponible est 1 à 10. À 1, il faut beaucoup de force pour générer une valeur dynamique de 127. À 10, c'est le contraire.

PADS

Pad Threshold : Le seuil de dynamique pour déclencher les pads. La plage disponible est 0 à 15. Cela peut aider à empêcher le déclenchement accidentel, ou encore, faciliter le déclenchement des pads.

Velocity Curve : La courbe de dynamique des pads. Les paramètres disponibles sont Linear, EXP1, EXP2, Log1 et Log2.

Velocity Sense (Sensitivity) : La sensibilité à la dynamique des pads. La plage disponible est 1 à 10. À 1, il faut beaucoup de force pour générer une valeur de vitesse de 127. À 10, c'est le contraire.

TEMPO

Tempo : Le tempo général est indiqué en battements par minute. Lorsque le MAX49 utilise son horloge MIDI interne, les paramètres du tempo généraux déterminent la vitesse du taux de l'arpégiateur, du séquenceur et de la répétition de la note. La plage disponible est de 30 à 300 BPM.

Tap Average : Le nombre de fois que vous avez besoin de taper la touche [TAP TEMPO] afin d'entrer un nouveau tempo. La plage disponible est de 2 à 4.

Tempo LED : Lorsque le MAX49 utilise son horloge MIDI interne, la DEL [TAP TEMPO] clignote au rythme du tempo en cours. Vous pouvez activer cette fonction (On) ou la désactiver (Off).

CLOCK (HORLOGE

Source : Détermine si le MAX49 utilise son horloge interne MIDI ou se réfère à un externe horloge (p. ex., d'un poste de travail audionumérique).

CV/GATE

CV/Gate Out : Ceci détermine comment les données sont envoyées des sorties CV OUT et GATE OUT :

Key/Seq : Les données du clavier, de l'arpégiateur et du séquenceur sont envoyées. Le clavier enverra 1 V par octave (plus bas C = 0 PH).
Pads : Les données des pads sont envoyées, avec les notes correspondantes aux valeurs de la note des pads (si une note est attribuée).
Common (Channel) : Lorsqu'il est connecté via le port USB, les données envoyées au MAX49 sur le canal commun et le port seront envoyées. Lorsqu'il n'est pas connecté via le port USB, les données envoyées au MAX49 par l'entrée MIDI IN du canal commun seront envoyées.
USB 1A – 16A, 1B – 16B : Lorsqu'il est connecté via le port USB, les données envoyées au MAX49 sur le canal sélectionné et le port seront envoyées. Lorsqu'il n'est pas connecté via le port USB, les données envoyées au MAX49 par l'entrée MIDI IN sur le canal sélectionné seront envoyées, mais le Port B sera ignoré.

SYSEX

Send Program : Le programme à envoyer via SysEx. Les options disponibles sont les numéros individuels de programme ou tous les programmes (ALL). Appuyez sur la molette Value pour envoyer le programme. Le message « PROG: ____ SENT » confirmant l'envoi du programme devrait s'afficher.

UTILITIES (UTILITAIRES)

Contraste : Le contraste de l'affichage ACL. La plage disponible est de 0 à 99.

SAVE GLOBALS (SAUVEGARDE DES PARAMÈTRES GÉNÉRAUX)

Sur cette page, appuyez sur la molette Value pour sauvegarder vos paramètres généraux. Après que « Stored » ait clignoté trois fois sur l'écran, les paramètres généraux sont sauvegardés dans la mémoire interne du MAX49.

OS (SYSTÈME D'EXPLOITATION)

Cette page affiche les informations système en cours du MAX49.

PROGRAM CHANGE MODE (MODE CHANGEMENT DE PROGRAMME)

Utilisez la molette Value afin de sélectionner quel message envoyer : Program Change ou Program Bank.

PROGRAM CHANGE (CHANGEMENT DE PROGRAMME)

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

Program Number : Ceci détermine le numéro de programme qui sera envoyé. La plage disponible est de 000 à 127. Veuillez consulter la documentation de votre module externe pour plus d'informations sur ses programmes disponibles.

MIDI to DIN : Détermine si les données MIDI sont envoyées à la sortie MIDI OUT (On) ou non (Off). Les données MIDI seront envoyées à la connexion USB du MAX49, peu importe le réglage de ce paramètre. Comme un module externe est généralement branché à la sortie MIDI OUT du MAX49, nous vous recommandons d'activer ce paramètre (On).

PROGRAM BANK (BANQUE DE PROGRAMME)

MIDI Channel : Ce paramètre détermine le canal MIDI sur lesquelles les données MIDI sont envoyées. Les paramètres disponibles sont Common, USB A1-A16 et USB B1-B16.

Msb / Lsb : Ceux-ci déterminent le bit le plus significatif (MSB - Most Significant Bit) et le bit le moins significatif (LSB - Least Significant Bit). La plage disponible est de 000 à 127. Veuillez consulter la documentation de votre module externe pour plus d'informations sur ses programmes disponibles.

MACKIE CONTROL & HUI PROTOCOLS (COMMANDES MACKIE ET INTERFACE UTILISATEUR)

Le MAX49 peut utiliser les protocoles de commande Mackie ou HUI (Interface utilisateur) afin de commander certaines fonctions des postes de travail audionumérique qui les soutiennent. Le MAX49 dispose de programmes de commande Mackie et HUI dans sa mémoire interne précisément dans ce but.

Pour sélectionner/charger le programme de commande Mackie ou HUI :

Appuyez sur [PROGRAM]. (Chaque fois que MAX49 est mis sous tension, il démarre automatiquement en mode Program.) L'écran ACL indique le nom du programme en cours (clignote).
Tournez la molette valeur afin de parcourir la liste des programmes disponibles.
Appuyez sur la molette Value pour charger le programme souhaité : Mackie Control ou HUI.

Remarque : Comme raccourci, vous pouvez maintenir la touche [SHIFT] enfoncée, puis appuyez sur une des touches ci-dessous pour accéder à certains programmes :

• [PROGRAM] = dernier programme utilisé
• [MACKIE CONTROL] = Protocole de commande Mackie
• [HUI] = Protocole de commande HUI

IMPORTANT : Votre poste de travail audionumérique doit également être réglé pour recevoir les commandes d'un dispositif externe (p. ex., le MAX49) à l'aide du protocole de commandes Mackie ou HUI.

ARPEGGIATOR (ARPÉGIATEUR)

Pour activer l'arpégiateur :

Assurez-vous que [ARP MODE] est allumé. Si elle ne l'est pas, enfoncez-la.
Appuyez sur [ON/OFF] (à côté des pads).
Jouez quelques notes sur le clavier.

Pour verrouiller l'arpégiateur :

Lorsque l'arpégiateur est activé et que [LATCH] a été activé, vous pouvez maintenir une combinaison de touches enfoncées, et l'arpégiateur mémorisera et continuera à arpéger ces notes, même après que vous avez lâché les touches. Il y a quelques façons d'utiliser la fonction [LATCH]:

Paramètres de l'arpégiateur :

Vous pouvez définir les paramètres de l'arpégiateur à l'aide des pads du MAX49. Chaque pad a du texte imprimé au-dessus sur le côté droit, ce qui indique un mode de l'arpégiateur.

Maintenez la touche [ARP MODE] et les pads actuellement sélectionnés illumineront en rouge afin d'indiquer les paramètres en cours de l'arpégiateur :

La rangée supérieure des pads détermine la plage d'octave est de l'arpégiateur. La plage disponible est de 0 à +3 octaves (OCT 0-3).
Les types d'arpègement disponibles sont :

o Up : Les notes joueront de la plus basse à la plus haute.

- Down : Les notes joueront de la plus haute à la plus basse.

○ Incl (Inclusive) : Les notes joueront de la plus basse à la plus haute, puis redescendront. Les notes les plus basses et les plus hautes joueront deux fois lors du changement de direction.

○ Excl (Exclusive) : Les notes joueront de la plus basse à la plus haute, puis redescendront. Les notes les plus basses et les plus hautes joueront qu'une fois lors du changement de direction.

o Random : Les notes jouent de façon aléatoire.

o Chord : Toutes les notes de l'accord joueront ensemble à plusieurs reprises.

o Note Double : Chaque note sera jouée deux fois. Ce paramètre peut être sélectionné en conjonction avec les paramètres décrits ci-dessous, sauf Chord.

o Pattern : Détermine si l'arpégiateur utilise l'enchaînement illustré dans l'indicateur d'enchaînement. Reportez-vous à la section ARPÉGIATEUR sous MODE D'ÉDITION pour de plus amples renseignements.)

Vous pouvez ajuster d'autres paramètres de l'arpégiateur (Gate, Swing, Pattern, etc.) en Mode Edit. Reportez-vous à la section ARPEGIATEUR sous MODE D'ÉDITION pour de plus amples renseignements.)

SEQUENCER (SÉQUENCEUR)

Le MAX49 est équipé d'un puissant séquenceur interne. Le séquenceur simule des séquenceurs à phases de style vintage et vous permet de programmer la tonalité (note) et la dynamique de chaque phase (jusqu'à 32!). Le MAX49 vous permet de sauvegarder jusqu'à quatre séquences par programme et de changer d'une séquence à l'autre au simple toucher des pads. Les sections suivantes expliquent le fonctionnement du séquenceur.

CONFIGURATION DES PARAMÈTRES DU SÉQUENCEUR

Pour configurer les paramètres des (1) séquences individuels et (2) le séquenceur en général, vous devez accéder au Mode Edit du séquenceur. Pour ce faire, veuillez consulter la section MODE D'ÉDITION de ce guide dans la sous-section SÉQUENCEUR.

Ceci vous permettra de définir les paramètres suivants pour les séquences individuelles (quatre par programme) : nombre de phases de la séquence, le canal MIDI de la séquence, son réglage MIDI à DIN, sa capacité à transposer la tonalité par défaut de la musique, et la gamme musicale. Vous pourrez également définir les paramètres de démarrage/d'arrêt pour le séquenceur (pour tous les quatre séquences de ce programme).

Vous pouvez également régler les paramètres du tempo et de la division temporelle. Pour ce faire, veuillez consulter la section MODE D'ÉDITION de ce guide dans la sous-section TEMPO. Vous pouvez également régler les paramètres du tempo et de la division temporelle en utilisant les raccourcis suivants :

Tempo : Appuyez sur [TAP TEMPO] plusieurs fois à la cadence désirée. Ceci ne fonctionne que si l'horloge MIDI du MAX49 est interne; si elle est externe, c'est votre poste de travail audionumérique qui commande le tempo.
Time Division : Maintenez la touche [TIME DIV] enfoncée et appuyez sur l'une des commutateurs en s afin de sélectionner la valeur de division temporelle imprimée sous le commutateur.

CRÉER ET JOUER UNE SÉQUENCE

Comment fonctionne le séquenceur :

Chaque potentiomètre rectiligne tactile et commande en s représente une phase de la séquence chargée.
Au fur et à mesure que la séquence joue, le commutateur en s correspondant à la phase en cours de lecture devient ambre tandis que les autres commutateurs en s sont verts. Vous verrez la DEL ambre « se déplacer » à travers les phases alors que la séquence joue.
Si votre séquence comporte plus de 8 phases, les phases suivantes s'afficheront dans les banques supplémentaires. Par exemple, si une séquence a 16 phases, les phases 1 à 8 seront affichées dans les banques 1 à 8, et phases 9 à 16 seront affichées dans les banques 9 à 16. Utilisez les potentiomètres/commutateurs de banque pour basculer vers les autres banques.

Pour créer une séquence :

Configurez les paramètres de votre séquence (décrits dans la section précédente).
Définissez les notes et la dynamique pour chaque phase de votre séquence :
Avec la touche [SEQ SELECT] allumée, appuyez sur [EDIT], puis sur [SEQ NOTE]. À l'écran, vous verrez chaque phase de la séquence représentée avec son numéro de phase, de note et la valeur de la dynamique (« Velo »). Vous pouvez utiliser les touches du curseur pour parcourir la grille. Tournez la molette Value pour modifier la valeur.
Raccourci pour la sélection des notes : Lorsque [SEQ NOTE] est allumée, vous pouvez utiliser les potentiomètres rectilignes tactiles pour déterminer la note de chaque phase.
Tie : Pour « rattacher » une phase à la précédente (donc la note précédente jouera à travers les deux phases sans interruption), augmenter la note de cette phase à la plus haute valeur possible, puis augmentez davantage la valeur avec la molette Value. « TIE » s'affichera pour cette phase.
Rest : Pour transformer une phase en « repos » (aucune note ne jouera durant cette phase), appuyez sur le commutateur en s correspondant afin de l'éteindre. « --- » s'affichera pour cette phase.

Pour faire jouer une séquence :

Vous pouvez charger une séquence sur le séquenceur de deux façons :
Les quatre pads inférieurs disposent d'un numéro de séquence (SEQ 1 à 4) imprimé au-dessus sur côté gauche. Maintenez la touche [SEQ SELECT] enfoncée et appuyez sur le pad correspondant afin qu'il s'allume.
Appuyez sur [PROGRAM], puis appuyez sur la touche du bas du curseur pour que le champ Sequence clignote, tournez le molette Value pour parcourir les séquences, puis appuyez sur la molette valeur pour la charger au séquenceur.
La séquence est maintenant chargée. Assurez-vous que [SEQ SELECT] est allumée (sinon, enfoncez-la).
Appuyez sur la touche [ON/OFF] afin de faire jouer la séquence.

Remarque : En Mode Edit, vous pouvez définir d'autres commandes afin de déclencher la lecture de la séquence (p. ex., une pédale ou une touche du clavier). Pour ce faire, veuillez consulter la section MODE D'ÉDITION de ce guide dans la sous-section SÉQUENCEUR.

LOGICIEL D'ÉDITION VYZEX

Si vous branchez le MAX49 à votre ordinateur, vous pouvez utiliser le programme Vyzex inclus pour modifier les réglages de différents paramètres du MAX49. Vous pouvez modifier les mêmes paramètres dans les quatre modes du MAX49 (voir la section MODES de ce guide), mais Vyzex est un programme simple et intuitif qui vous permet d'ajuster vos paramètres dans un logiciel au lieu d'utiliser l'interface du MAX49.

Pour en savoir plus sur les fonctionnalités de Vyzex, cliquez sur Manuals dans la barre de menus supérieure du programme et sélectionnez l'un des manuels, qui s'ouvrira en fichier PDF.

LOGICIEL AKAICONNECT

AkaiConnect vous permet d'utiliser le MAX49 pour commander les paramètres de votre plug-in VST. Les commandes du MAX49 seront assignées automatiquement par défaut, mais vous pouvez utiliser AkaiConnect pour modifier ou personnaliser ces mappages comme vous le souhaitez. Vous pouvez également sauvegarder vos mappages personnalisés pour une utilisation ultérieure.

Pour utiliser AkaiConnect :

Branchez le MAX49 à votre ordinateur.
Lancez AkaiConnect.
Cliquez sur l'onglet Plug-In Wrapping.
Cliquez sur Sélect dans le coin supérieur gauche.
Sélectionnez le dossier où vous sauvegardez vos plug-ins VST et cliquez sur OK. (Si vos plug-ins sont sauvegardés dans des dossiers différents, sélectionnez le dossier de niveau supérieur qui contient ces dossiers).
Une liste des plug-ins disponibles s'affichera. Pour les plug-ins que vous souhaitez utiliser avec le MAX49 dans votre poste de travail audionumérique, cliquez le bouton sous la colonne Wrapped afin qu'elle indique Yes. Laissez AkaiConnect ouvert.
Ouvrez votre poste de travail audionumérique.
Affichez la liste de plug-ins disponibles dans votre poste de travail audionumérique. Pour tout plug-in que vous avez précédemment « wrapped », il y en aura un duplicata qui aura « [AC] » ajouté à son nom. Pour utiliser le MAX49 pour commander ce plug-in, sélectionnez le duplicata. (AkaiConnect doit rester ouvert).
Facultatif : AkaiConnect assigne automatiquement plusieurs des paramètres de ces plug-ins aux commandes du MAX49. Pour personnaliser le mappage davantage, cliquez sur l'onglet Control Mapping dans la fenêtre de AkaiConnect. Cet onglet représente les commandes du MAX49 : potentiomètres rectilignes tactiles commutateurs en s, potentiomètres/commutateurs de banque et commutateurs au pied. Vous verrez des paramètres du plug-in automatiquement attribués à ces commandes, mais vous pouvez utiliser le menu déroulant à côté de chaque commande virtuelle pour sélectionner un paramètre différent. Il y a aussi des boutons qui vous permettent de supprimer le mappage actuel, de réinitialiser le mappage par défaut, ou de conserver (sauvegarder) le mappage pour une utilisation ultérieure.

TENSION D'ASSERVISSEMENT (CV)

La sortie de tension d'asservissement CV OUT du MAX49 envoie de 0 à 5 V avec 1 V par octave, vous permettant une plage de cinq octaves lorsque vous l'utilisez avec un module externe qui prend en charge la tension d'asservissement.

Lors de l'utilisation du MAX49 avec un module de CV externe, assurez-vous de ce qui suit :

Votre module de tension d'asservissement a une plage de tension identique (0 à 5 V). Si elle est différente, il se peut que la « mise à l'échelle » des octaves semble très inhabituelle!
Vous avez branché le module à la sortie CV OUT du MAX49 à l'aide d'un câble TS standard ¼ po (6,35 mm).
Vous avez réglé le MAX49 afin qu'il envoie des informations de CV/Gate sur le canal approprié. Reportez-vous à la section CV/GATE sous MODE GÉNÉRAL pour de plus amples renseignements.)

Si vous utilisez le MAX49 avec un module de tension d'asservissement externe, assurez-vous de ce qui suit :

- Utilisez le câble d'alimentation inclus pour brancher le MAX49 à une source d'alimentation avant de le brancher au port USB de votre ordinateur

- Réglez le MAX49 pour qu'il envoie des informations CV/Gate sur le même canal sur lequel votre poste de travail audionumérique envoie des données au MAX49

Essentiellement, cette option vous permet d'utiliser le MAX49 comme un convertisseur de MIDI-à-CV, permettant à votre poste de travail audionumérique d'envoyer des données à votre module de tension d'asservissement externe (via le MAX49).

(par exemple, si votre poste de travail audionumérique envoie des données au MAX49 via le port USB A, canal 3, réglez les paramètres CV/Gate du MAX49 comme « USB A3 »). Reportez-vous à la section CV/GATE sous MODE GÉNÉRAL pour de plus amples renseignements.)
