BEDIENUNGSANLEITUNG MAX49 AKAI

KURZANLEITUNG DEUTSCH (63 – 77)

BOX CONTENTS

MAX49, Netzteil, USB-Kabel, Software-CD (mit Vyzex und AkaiConnect Software), Software-DVD (mit Ableton Live Lite Akai Edition), Schnellstart-Anleitung, Sicherheitshinweise & Garantieinformationen

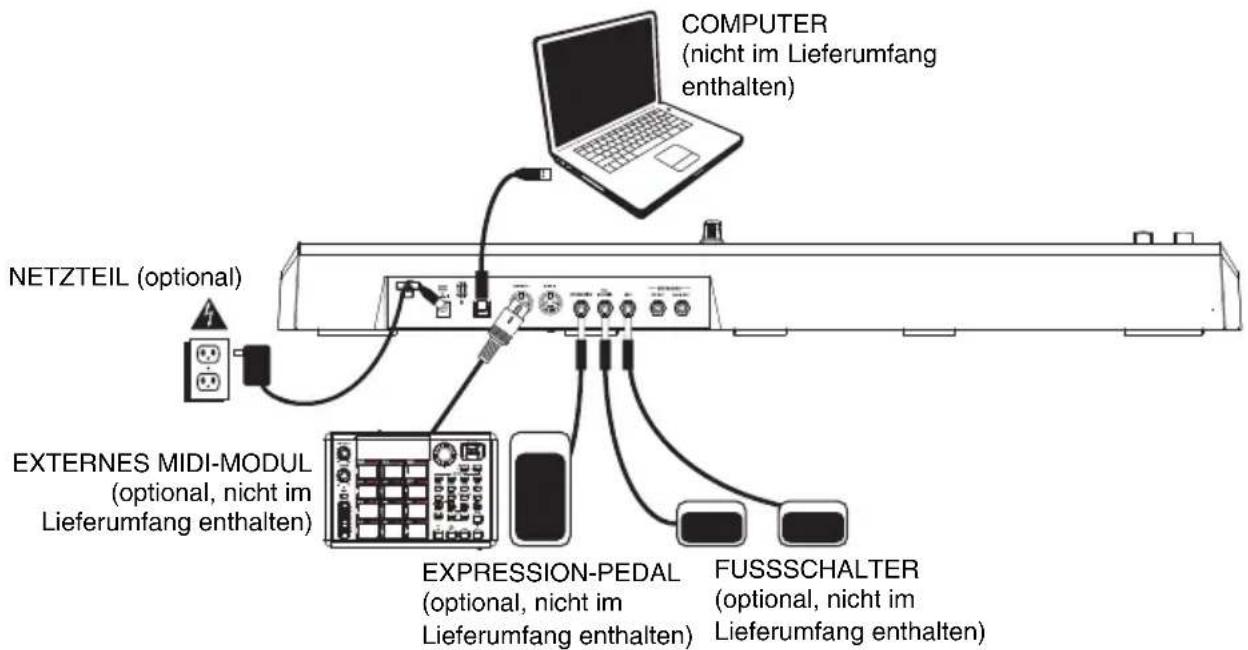

SCHNELLES EINRICHTEN / ANSCHLUSSDIAGRAMM

COMPUTER (nicht im Lieferumfang enthalten) NETZTEIL (optional) EXTERNES MIDI-MODUL (optional, nicht im Lieferumfang enthalten) EXPRESSION-PEDAL (optional, nicht im Lieferumfang enthalten) FUSSSCHALTER (optional, nicht im Lieferumfang enthalten)

1. INSTALLATION

1. Legen Sie die inkludierte Software-CD in das CD-Laufwerk Ihres Computers ein.

2. Öffnen und installieren Sie folgende Dateien:

3. Windows: Doppelklicken Sie auf Arbeitsplatz und anschließend auf die Disk. Sobald der Inhalt der Disk angezeigt wird, doppelklicken Sie auf die Vyzex-Installationsdatei (.exe).

4. Mac: Doppelklicken Sie auf die Disk. Sobald der Inhalt der Disk angezeigt wird, doppelklicken Sie auf die Vyzex .pkg.-Datei

5. Befolgen Sie die Anweisungen am Bildschirm, um die Software zu installieren.

6. Wenn die Vyzex-Installation abgeschlossen ist, wiederholen Sie die Schritte 2-3, um AkaiConnect zu installieren.*

Bitte lesen Sie die Abschnitte VYZEX und AKAICONNECT in diesem Handbuch für nähere Informationen über diese Programme.

Um die mitgelieferten Ableton Live Lite Akai Edition Software zu installieren, wiederholen Sie diese Installationsschritte mit der mitgelieferten Ableton-Software-DVD.

* WICHTIG!: Bitte lesen Sie den Abschnitt AKAICONNECT in diesem Handbuch, um sicherzustellen, dass die Software einwandfrei mit Ihrer DAW und MAX49 funktioniert.

2. ERSTE SCHRITTE

1. Verbinden Sie den USB-Port von MAX49 mit einem freien USB-Port Ihres Computers (über einen Port auf der Rückseite, wenn möglich). MAX49 wird sich einschalten.
2. Öffnen Sie Ihre bevorzugte digitalen Audio-Workstation (DAW).
3. Drehen Sie das DATENRAD, um durch die Liste der verfügbaren Programme zu blättern. Wählen Sie den Namen Ihrer DAW und drücken Sie das DATENRAD, um das entsprechende Programme zu laden.
4. Wählen Sie Akai MAX49 als Steuergerät in Ihrer DAW aus.
5. MAX49 wird nun mit Ihrer DAW arbeiten. Um zu erfahren, wie die Programmeinstellungen des MAX49 weiter eingestellt werden können, lesen Sie bitte den Abschnitt MODI in diesem Handbuch. Hinweis: Sie können zusätzliche Dokumentation über die Programme herunterladen, die mit MAX49 verwendet werden, indem Sie www.akaipro.com/max49 besuchen (klicken Sie auf Docs & Downloads).

ÜBERSICHT OBERSEITE

AKAI MAX49 PROFESSIONAL MAX49 1 2 3 4 5 6 6 6 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

1. KEYBOARD – Das 49-Tasten-Keyboard ist anschlagdynamisch und kann mit den Tasten OKTAVE HÖHER/TIEFER zehn Oktaven ansteuern.

2. OKTAVE HÖHER/TIEFER - Mit diesen Tasten kann der KEYBOARD-Bereich drei Oktaven nach oben oder nach unten verlagert werden und einen Bereich von zehn Oktaven ermöglichen. Wenn Sie Oktaven gewählt haben, die höher oder tiefer als die mittlere Oktave sind, wird die entsprechende OKTAVEN-Taste leuchten.

3. LCD - Das Display wird für die Navigationsmenüs, die Anzeige von Daten und die Einstellungen der Optionen und Parameter von MAX49 verwendet.

4. PITCH BEND RAD -Überträgt die Pitch Bend MIDI-Informationen zum vorübergehenden Anheben oder Absenken der Tonhöhe des KEYBOARDS.

5. MODULATIONSRAD - Überträgt Continuous Controller Daten (jeder CC-Nummer zuweisbar).

6. PADS – Die Pads werden zum Triggern von Drumsounds oder anderen Samples in Ihrer Software verwendet. Die Pads sind anschlagdynamisch, was sie besonders reaktionsfähig und intuitiv spielbar macht.

7. PAD-BANK TASTEN – Diese 4 Tasten dienen dem Umschalten zwischen den Pad-Bänken A, B, C, D. Über diese 4 Bänke mit 12 PADS pro Bank haben Sie mit dem PADS Zugriff auf bis zu 48 MIDI-Events.

8. [MAXIMALER PEGEL] - Wenn DER [MAXIMALE PEGEL] aktiviert ist, geben die Pads immer die maximale Anschlagstärke (127) wieder, egal wie stark oder schwach Sie sie anschlagen.

9. [NOTE WIEDERHOLEN] - Wenn Sie diese Taste gedrückt halten, während Sie auf ein Pad schlagen, wird das Pad immer wieder getriggert - und zwar entsprechend des aktuellen Tempos und der Zeiteinteilungseinstellungen. Die Funktion Note Wiederholen kann mit einer internen oder externen MIDI-Clock-Quelle synchronisiert werden. [NOTE WIEDERHOLEN] kann wie ein Schalter oder ein Taster verwendet werden.

10. [ARP MODE] - Halten Sie diese Taste gedrückt, damit Sie die beleuchteten PADS sehen können, um die aktuelle Einstellung des Arpeggiators zu bestimmen (jedes PAD hat seine entsprechende Arpeggiator-Einstellung oben auf der rechten Seite abgebildet). Sie können die Einstellung ändern, indem Sie auf verschiedene PADS drücken.

Hinweis: Weitere Informationen zur Verwendung von Arpeggiator und Sequencer des MAX49 finden Sie in den Abschnitten ARPEGGIATOR und SEQUENCER dieses Handbuchs.

1. [SEQ-AUSWAHL] - Halten Sie diese Taste gedrückt und drücken Sie dann ein Pad auf der linken Seite, das oberhalb mit Text versehen ist, um eine Sequenz auszuwählen. Die Sequenznummer ist auf der linken Seite oberhalb der unteren vier Pads angegeben.

2. [ON/OFF] - Diese Taste aktiviert oder deaktiviert den internen Arpeggiator oder Sequencer, je nachdem, was aktuell ausgewählt ist (wird durch die LED-Taste angezeigt). Diese Funktionen arbeiten in Verbindung mit den Tempo- und Zeiteinteilungseinstellungen, welche die Arpeggio-Rate und das Tempo der Sequenz angeben. Bitte beachten Sie, dass Arpeggiator und Sequencer entweder mit einer internen oder externen MIDI-Clock-Quelle synchronisiert werden können (wie z.B. eine Software-DAW oder ein MIDI-Gerät).

3. [LATCH] – Diese Taste funktioniert mit dem internen Arpeggiator oder Sequencer, je nachdem, was aktuell ausgewählt ist (wird durch die LED-Taste angezeigt).

Arpeggiator: Wenn der Arpeggiator eingeschaltet ist und [LATCH] aktiviert wurde, können Sie eine Tastenkombination gedrückt halten und der Arpeggiator wird sich diese Noten "merken" und weiterhin als Arpeggio abspielen, auch nachdem Sie die Tasten losgelassen haben. Es gibt verschiedene Möglichkeiten die Funktion [LATCH] zu nutzen:

a. Während Sie die Tasten gedrückt halten, können Sie dem Arpeggio-Akkord noch mehr Noten hinzufügen, indem Sie zusätzliche Tasten drücken.

b. Wenn Sie die Tasten drücken, sie loslassen und anschließend in einer neuen Noten-Kombination spielen, so speichert der Arpeggiator dies ab und arpeggiert die neuen Noten.

Sequencer: Ist der Sequencer eingeschaltet und [LATCH] aktiviert, können Sie eine Taste am Keyboard drücken, um den Sequencer zu triggern, die dann weiterhin gespielt wird sobald Sie die Taste wieder losgelassen haben. (Der Sequencer kann nur auf diese Weise verlinkt werden, wenn ihre Start/Stop-Einstellung auf Note On/Note Off steht. Weitere Informationen entnehmen Sie dem Teil SEQUENCER im Abschnitt BEARBEITUNGSMODUS.)

1. BERÜHRUNGSEMPFINDLICHE FADER - Jeder Fader kann verwendet werden, um CC-Daten zu einer DAW oder zu einem externen MIDI-Gerät zu senden. Mit diesen Faders können auch die MIDI-Note oder die Anschlagstärke der einzelnen Schritte in einer Sequenz eingestellt werden. Eine LED am Rand jedes Faders zeigt den aktuellen Wert/ die Einstellung (auch der genaue numerische Wert wird auf der LCD angezeigt).

2. S-SCHALTER - Diese LED-Tasten dienen drei Funktionen:

a. Wenn Sie eine dieser Tasten drücken nachdem Sie [TIME DIV] gedrückt haben, wählt dies die Zeiteinteilung aus (die verfügbaren Werte sind unter jeder Taste angegeben).

b. Diese LEDs leuchten ebenfalls auf, um anzuzeigen, welche BERÜHRUNGSEMPFINDLICHE FADER in der aktuellen Sequenz verwendet werden.

c. Bei der Wiedergabe einer Sequence leuchten diese Tasten auf, um die Schritte anzuzeigen.

1. FADER/BANKWECHSEL-TASTEN- Mit diesen vier Tasten können Sie mit dem BERÜHRUNGSEMPFINDLICHEN FADER und den S-SWITCHES zwischen 4 verfügbaren Banken wechseln, wobei jede Bank 8 Schritte für eine mögliche 32-Schrittsequenz repräsentiert.

2. [TIME DIV] (ZEITEINTEILUNG) - Drücken Sie diese Taste, um die Zeiteinteilung des Arpeggiators oder des Sequencers zu ändern. Drücken Sie dann einen S-SCHALTER (rechts), um die gewünschte Zeiteinteilung auszuwählen.

3. [SEQ NOTE] - Drücken Sie diese Taste, um den BERÜHRUNGSEMPFINDLICHEN FADER in den Modus Sequence Note zu versetzen. In diesem Modus bestimmt die Fader-Position die Tonhöhe der Noten in jedem einzelnen Schritt der Sequenz.

4. [SEQ CC] - Drücken Sie diese Taste, um den BERÜHRUNGSEMPFINDLICHEN FADER in den Modus Sequence CC zu versetzen. In diesem Modus bestimmt die Fader-Position die MIDI CC in jedem einzelnen Schritt der Sequenz.

5. [MIDI] - Drücken Sie diese Taste, um die BERÜHRUNGSEMPFINDLICHEN FADER in den MIDI-Modus zu versetzen. In diesem Modus können Sie den Fader für das Senden von MIDI-CC-Nachrichten verwenden.

6. [WERT] (Drücken für Enter) - Mit diesem Rad werden die Werte von Presets, Parametern und Einstellungen erhöht oder verringert. Dieses Rad dient auch als [ENTER]-Taste, wenn es nach unten gedrückt wird.

7. CURSORTASTEN - Diese Tasten werden verwendet, um durch die Felder in Menüs und durch Optionen zu navigieren.

8. [SHIFT] - Halten Sie diese Taste gedrückt, um auf die sekundären Funktionen der vier Moditasten auf der rechten Seite zuzugreifen.

9. [BEARBEITEN] / [SPEICHERN] - Diese Taste ruft den Bearbeitungsmodus auf, mit dem Sie das Verhalten des Keyboards, der Pads, Buttons, Fader und Standardeinstellungen für jedes einzelne Programm bearbeiten können. Halten Sie [SHIFT] gedrückt und drücken Sie diese Taste, um das aktuelle Programm zu speichern.

10. [PROGRAMM] / [STANDARD] - Diese Taste ruft den Programm-Modus auf. Sie können verschiedene Programme in diesem Modus auswählen und aufrufen. Halten Sie [SHIFT] gedrückt und drücken Sie diese Taste, um automatisch das zuletzt verwendete Programm auszuwählen.

11. [GLOBAL] / [HUI] - Diese Taste ruft den Global-Modus auf, wo MIDI Reset-Befehle und globale Systemeinstellungen vorgenommen werden können. Halten Sie [SHIFT] gedrückt und drücken Sie diese Taste, um das HUI-Programm automatisch auszuwählen.

12. [PROGRAMMWECHSEL] / [MACKIE CONTROL] - Mit dieser Taste gelangen Sie in den Programmwechselmodus. In diesem Modus können Sie Programmwechsel oder Programmbankwechsel-Nachrichten an ein Hardware- oder Software-Modul senden. Halten Sie [SHIFT] gedrückt und drücken Sie diese Taste, um das Mackie Control Programm automatisch auszuwählen.

13. [TEMPO] - Ist das MAX49 auf interne Sync eingestellt, blinkt diese LED-Taste, um das aktuelle Tempo des Arpeggatians und Sequencers anzuzeigen. Sie können mehrmals auf diese Taste tippen, um ein neues Tempo einzustellen. Wenn das Programm erneut geladen wird, springt das Tempo auf das zuletzt gespeicherte Tempo zurück. (Hinweis: Im Bearbeitungsmodus kann ein Standardtempo für das Programm eingestellt werden. Diese Taste funktioniert nicht, wenn MAX49 auf externe Sync eingestellt ist.)

14. TRANSPORTTASTEN - Diese fünf Tasten senden Transportsteuerbefehle. Die Transporttasten können entweder zur Sendung von MMC (MIDI Gerätesteuerung), MMC/MIDI SysEx, MIDI START/STOP eingestellt oder auf MIDI CC-Werte voreingestellt werden.

Hinweis: Sie können die Stop-Taste (■) drei Mal schnell hintereinander drücken, um eine „All Notes Off“-Nachricht zu senden.

ÜBERSICHT RÜCKSEITE

1. NETZEINGANG – Schließen Sie einen regelbaren (6V DC – 2A) Netzstecker (mit positivem, separat erhältlichem Mittelstift) an diese Buchse und anschließend an eine Steckdose an.

2 3 1 4 5 6 7 8 8 KEYBOARD CYOUT GATE OUT

1. NETZTEILHALTER – Sie können ein Netzkabel an diesem Halter festmachen, um versehentliches Ausstecken zu vermeiden.
2. KENSINGTON-KABELSPERRE – Sie können diese Kensington-Kabelsperre zur Befestigung von MAX49 an einem Tisch oder einer anderen Oberfläche verwenden.
3. USB-PORT – Verwenden Sie das beiliegende USB-Kabel zum Anschluss dieses Ports an den USB-Port Ihres Computers. MAX49 wird über die USB-Verbindung Ihres Computers mit Strom versorgt. MAX49 ist standardkonform und kann ohne zusätzliche Treiberinstallation einfach angeschlossen werden („plug-and-play“).
4. MIDI-AUSGANG – Verwenden Sie ein fünfpoliges MIDI-Kabel zum Anschluss des MIDI-Ausganges von MAX49 an den MIDI-EINGANG eines optional verwendbaren externen Gerätes.
5. MIDI-EINGANG – Verwenden Sie ein fünfpoliges MIDI-Kabel zum Anschluss des MIDI-Ausganges eines optional verwendbaren MIDI-Gerätes an den MIDI-Eingang von MAX49.
6. EXPRESSION PEDAL INPUT – Schließen Sie ein optionales 1/4" TRS-Expression Pedal an diesen Eingang an.
7. FUßSCHALTER-EINGÄNGE – Schließen Sie einen optionalen 1/4" TS-Fußschalter an diese Eingänge an. Wenn Sie ein Sustain-Pedal verwenden, schließen Sie dieses an den FS1/SUSTAIN-Eingang an.
8. CV OUT – Verwenden Sie ein 1/4" TS-Kabel (nicht im Lieferumfang enthalten) zum Anschluss dieses Ausganges an einen optional verwendbaren, externen Sequencer, um MAX49's-Steuerspannungsdaten (0-5V, 1V/Oktave) zu senden. Die über diesen Anschluss gesendeten Daten können auf Global-Modus eingestellt werden. Bitte lesen Sie auch den Abschnitt über Steuerspannung in diesem Handbuch.
9. GATE OUT – Verwenden Sie ein 1/4" TS-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang an einen optional verwendbaren externen Sequencer anzuschließen und MAX49's Gate (trigger)-Daten zu senden. Die über diesen Anschluss gesendeten Daten können auf Global-Modus eingestellt werden.

MODI

MAX49 hat vier verschiedene Betriebsmodi. Jeder Modus kann durch Drücken der jeweiligen Tasten an MAX49 verwendet werden.

EDIT PROGRAM GLOBAL PROG CHANGE STORE STANDARD HUI MACKIE CONTROL

Auf jeder Seite je Modus:

• Verwenden Sie die hoch/runter CURSORTASTEN zum Blättern zwischen den Einstellungen auf der aktuellen Seite.
• Verwenden Sie die links/rechts-CURSORTASTEN zum Blättern zwischen den unterschiedlichen Seiten.
• Drehen Sie den WERTESCHALTER, um den bisher ausgewählten Wert/die bisher ausgewählte Einstellung zu ändern.

Im Folgenden finden Sie eine kurze Beschreibung jedes Modus. Jeder Modus wird weiter hinten in diesem Handbuch in einem separaten Abschnitt genauer beschrieben.

[EDIT] → Bearbeitungsmodus: Mit diesem Modus können Sie die Konfiguration von MAX49 bearbeiten. Der Bearbeitungsmodus ist eine starke Funktion zur personalisierten Einrichtung Ihres Gerätes. In diesem Modus können Sie die Funktionsweise des Keyboards, der Pads, der Touch-Fader und anderer Features verändern. Sie möchten beispielsweise, dass ein Touch-Fader nur einen begrenzten MIDI-Informationsbereich sendet, oder dass die Pads auf einem anderen MIDI-Kanal senden als das Keyboard. Diese und andere Parameter können Sie im Bearbeitungsmodus verändern (eine zusammengefasste Aufstellung der Parameter finden Sie im Abschnitt BEARBEITUNGSMODUS-PARAMETER).

[PROGRAM]→ Programm-Modus: In diesem Modus können Sie Ihre gespeicherten Programme laden. Ein Programm ist eine Datensammlung, die Auskunft über die Funktionsweise der Steuermechanismen - Keyboard, Pads, Touch-Faders, u.s.w. - gibt (deren Funktionsweise kann im zuvor gespeicherten Bearbeitungsmodus bearbeitet werden). Durch Verwendung von Programmen können Sie verschiedene Konfigurationen speichern, welche bei Bedarf schnell geladen werden ohne dass Sie MAX49 jedes Mal neu programmieren müssen.

[GLOBAL] ➔ Global-Modus: In diesem Modus können Sie globale Parameter einstellen und allgemeine Änderungen an der Funktionsweise von MAX49 vornehmen. Beispielsweise können Sie die Helligkeit des LCD-Bildschirms anpassen, den MIDI Common-Kanal, MIDI-Uhreinstellungen sowie Geschwindigkeitskurve und Empfindlichkeit von Keyboard und Pad und vieles mehr einstellen.

[PROG CHANGE] ➔ Programmänderungsmodus: In diesem Modus können Sie verschiedene Programmänderungsnachrichten senden. Sie können in diesem Modus Ihren DAW oder ein externes Gerät auf eine anderes Tonprogramm umschalten. So können Sie direkt von MAX49 zwischen verschiedenen Programmen hin- und herschalten anstatt selbige manuell oder auf Ihrem DAW/externen Gerät einzuschalten.

BEARBEITUNGSMODUS

1. Drücken Sie [EDIT], um auf den Bearbeitungsmodus zuzugreifen

2. Wählen Sie eine Bearbeitungssteuerung durch Berühren, Drücken oder Schalten des gewünschten Steuermoduls (Fader, Pad, u.s.w.). Im LCD erscheint die gewählte Steuerung in der linken oberen Ecke und die einstellbaren Parameter werden unter ihr sichtbar. Auf jeder Seite des Bearbeitungsmodus:

3. Verwenden Sie die hoch/runter-CURSORTASTEN zur Navigation durch die Parameter der aktuellen Seite.

4. Sind mehrere Seiten vorhanden (mit „S1," „S2," u.s.w. gekennzeichnet), verwenden Sie die links/rechts-CURSORTASTEN zur Navigation zwischen den unterschiedlichen Seiten.
5. Drehen Sie den WERTESCHALTER, um den bisher ausgewählten Wert/die bisher ausgewählte Einstellung zu ändern. Jede(r) Wert/Einstellung wird automatisch ausgewählt; Sie müssen den WERTESCHALTER nicht drücken, um Werte einzugeben oder auszuwählen.

Hinweis: Wir empfehlen Ihnen, die KEYBOARD, PADS und Sequencer so einzustellen, dass Sie MIDI-Daten über verschiedene Kanäle übertragen. Standardmäßig sind sie alle auf den Common Channel eingestellt, d.h. die Ihr Spiel auf einem dieser Elemente könnte die Leistung eines anderen beeinflussen. Um die Kanäle einzustellen, lesen Sie bitten die Abschnitte KEYBOARD, PADS und SEQUENCER in im Kapitel zu diesem BEARBEITUNGSMODUS.

1. Wiederholen Sie die Schritte 2-3, um mehrere Steuerungen zu bearbeiten.

WICHTIG: Halten Sie, zum Speichern Ihrer neuen Einstellungen im Programm, [SHIFT] und drücken Sie [SAVE]. Wenn Sie Ihre bearbeiteten Einstellungen nicht speichern, gehen Ihre Änderungen beim Laden eines neuen Programmes verloren.

Eine Übersicht über die verfügbaren Parameter finden Sie in der Tabelle der BEARBEITUNGSMODUS-PARAMETER am Ende dieses Handbuches.

KEYBOARD

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

Oktave: Die Oktaven-Einstellung des Keyboards. Mögliche Einstellungen sind -3 bis +3, mit 0 als mittlere Oktave.

Umsetzung: Die Umsetzung (in halben Schritten) des Keyboards. Mögliche Einstellungen sind -36 bis +36, mit 0 als mittlere Position (keine Umsetzung).

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-Ausgang gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von der Einstellung, an den USB-Anschluss von MAX49 gesendet.

PADS

Typ: Der Typ des gesendeten Ereignisses. Mögliche Einstellungen sind Note, Programmänderung und Program Bank.

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

Note: Ist Note der ausgewählte Typ, wird hier die Note-Nummer zugeordnet.

Aft: Ist Note der ausgewählte Typ, werden hier die Aftertouch-Einstellungen festgelegt. Mögliche Optionen sind Aus, Ch (Channel Aftertouch), und Poly (Poly Aftertouch).

Programmnummer / Pgm: Ist Program Change oder Program Bank der ausgewählte Typ, wird hier die Programmnummer zugeordnet. Der mögliche Bereich ist 000 – 127.

Msb / Lsb: Ist Program Change oder Program Bank der ausgewählte Typ, werden hier MSB (Most Significant Bit) und LSB (Least Significant Bit) festgelegt. Der mögliche Bereich ist 000 – 127.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

Note-Modus: Ist Note der ausgewählte Typ, wird hier festgelegt, ob Toggle oder Momentary Mode vorliegt.

TOUCH-FADER

Typ: Der Typ des gesendeten Ereignisses. Mögliche Einstellungen sind Aft (Aftertouch), MIDI CC, Inc/Dec1 (Increment/Decrement, Modus 1), Inc/Dec2 (Increment/Decrement, Modus 2), Mackie, und HUI.

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

CC-Nummer: Ist MIDI CC der ausgewählte Typ, wird hier MIDI CC festgelegt. Der mögliche Bereich ist 000 – 127.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

Modus: Bestimmt das Verhalten des Faders bei Berührung:

• Absolut: Bei Berührung springt der Fader sofort in diese Position. Dieser Modus kommt nur in Frage, wenn Aftertouch oder MIDI CC als Typ eingestellt sind.
• Relativ: Wenn Sie mit Ihrem Finger entlang des Faders hoch oder runter fahren, verschiebt sich seine Einstellung nach oben oder unten (unabhängig von der absoluten Position Ihres Fingers am Fader).

- Relativ2: Dieser Modus verhält sich wie der Relativmodus, allerdings mit feinerer Auflösung, welche eine genauere Anpassung ermöglicht. Dieser Modus kann nur ausgewählt werden, wenn Aftertouch oder MIDI CC als Typ eingestellt ist. Ist der Fader im Relativmodus, können Sie die Fader manuell in den Relativ2-Modus stellen, in dem Sie die [SHIFT]-Taste halten und mit Ihrem Finger an ihnen entlanggleiten.

Min / Max: Ist Aftertouch der ausgewählte Typ, werden hier die niedrigsten (Min) und höchsten (Max) Werte festgelegt. (Ist Min höher als Max, wird die Polarität des Faders umgekehrt).

Msb / Lsb: Ist Inc/Dec1 der ausgewählte Typ, werden hier MSB (Most Significant Bit) und LSB (Least Significant Bit) festgelegt. Der mögliche Bereich ist 000 – 127.

Wert:

- Ist Inc/Dec1 der ausgewählte Typ, wird der Wert festgelegt, der von einer Increment- (CC#96) oder Decrement-Nachricht (CC#97) gesendet wird. Der mögliche Bereich ist 000 – 127.

- Ist Mackie oder HUI der ausgewählte Typ, wird hier festgelegt, was der Fader unter Verwendung dieses Protokolls steuert. Mögliche Einstellungen sind Fader 1-8, V-pot 1-8, und Master Level (nur Mackie).

S-SCHALTER

Typ: Der Typ des gesendeten Ereignisses. Mögliche Einstellungen sind Note, CC#000-127, ProgramChange, ProgramBank, MackieControl, und HUI.

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

Note#: Ist Note der ausgewählte Typ, wird hier die Note-Nummer zugeordnet.

Velo: Ist Note der ausgewählte Typ, wird hier die Geschwindigkeit bestimmt. Der mögliche Bereich ist 000 - 127.

Modus: Ist Note, CC#000-127, Mackie, oder HUI der ausgewählte Typ, wird hier bestimmt, ob Toggle oder Momentary Mode vorliegt.

Invert: Ist CC#000-127 der ausgewählte Typ, werden die S-Schalter 000 als „Aus“-Wert und 127 als „An“-Wert gesendet. Dies legt fest, ob die gesendeten Werte wie oben beschrieben normal (Aus) oder geschaltet/umgekehrt (An) sind.

Programmnummer / Pgm: Ist ProgramChange oder ProgramBank der ausgewählte Typ, wird hier die Programmnummer festgelegt. Der mögliche Bereich ist 000 – 127.

Msb / Lsb: Ist ProgramChange oder ProgramBank der ausgewählte Typ, bestimmen diese MSB (Most Significant Bit) und LSB (Least Significant Bit). Der mögliche Bereich ist 000 – 127.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

Wert:

- Ist Inc/Dec1 der ausgewählte Typ, bestimmt dies den von einer Increment- (CC#96) oder Decrement-Nachricht (CC#97) gesendeten Wert. Der mögliche Bereich ist 000 – 127.

- Ist Mackie oder HUI der ausgewählte Typ, bestimmt dies, was die S-Schalter unter Verwendung dieses Protokolls steuern. Mögliche Einstellungen sind Fader 1-8, V-pot 1-8, und Master Level (nur Mackie).

PITCHRAD

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

MODULATIONSRAD

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

MIDI CC: Ist MIDI CC der ausgewählte Typ, bestimmt dies MIDI CC. Der mögliche Bereich ist 001 – 127.

Max / Min: Diese bestimmen die niedrigsten (Min) und die höchsten (Max) Werte. (Ist Min höher als Max, wird die Polarität des Rades umgekehrt).

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

FUßSCHALTER

Typ: Der Typ des gesendeten Ereignisses. Mögliche Einstellungen sind CC#000-127, Tap Tempo, Play, Rec (Record), Stop, Play/Stop, Arp/Seq (Arpeggiator/Sequencer), und Sustain

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, and USB B1-B16.

MIDI CC: Ist CC#000-127 der ausgewählte Typ, bestimmt dies MIDI CC. Der mögliche Bereich ist 001 – 127.

Modus: Legt fest, ob er in Toggle oder Momentary Mode eingestellt ist.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

EXPRESSIONSPEDAL

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

MIDI CC: Legt MIDI CC fest. Der mögliche Bereich ist 000 – 127.

Max / Min: Diese bestimmen die niedrigsten (Min) und die höchsten (Max) Werte. (Ist Min höher als Max, wird die Polarität des Rades umgekehrt).

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

ARPEGGIATOR

Typ: Der verwendete Arpeggierungstyp. Mögliche Einstellungen sind:

• Doppelt: Jede Note wird zweimal erklingen. Diese Einstellung kann in Verbindung mit jeder der unten beschriebenen Einstellungen, außer Akkord, augewählt werden.
• Up: Noten werden von der tiefsten zur höchsten erklingen.
• Down: Noten werden von der höchsten zur tiefsten erklingen.
• Inkl (Inklusive): Noten werden von der tiefsten zur höchsten, dann zurück nach unten, erklingen. Die tiefesten und höchsten Noten werden mit der Richtungsänderung zweimal erklingen.
• Exkl (Exklusive): Noten werden von der tiefsten zur höchsten, dann zurück nach unten, erklingen. Die tiefesten und höchsten Noten werden mit der Richtungsänderung nur einmal erklingen.
• Rand (Zufällig): Noten werden in zufälliger Reihenfolge erklingen.
• Akkord: Alle Noten des Akkords werden wiederholt zusammen erklingen.

Range: Der Oktavenbereich Arpeggiators. Der mögliche Bereich ist 0 bis +3 Oktaven.

Gate: Die Länge der arpeggierten Noten. Der mögliche Bereich ist 1-99% der aktuellen Time Division-Einstellung.

Swing: Der Schwingungsgrad in den arpeggierten Noten. Der mögliche Bereich ist 50% – 75%.

Pattern: Legt fest, ob der Arpeggiator das im Pattern Indicator (An) angezeigte Muster verwendet oder nicht (Aus). Lesen Sie auch die Pattern Indicator-Beschreibung weiter unten in diesem Abschnitt.

Länge: Die Anzahl der Stufen im Arpeggiator-Muster. Der mögliche Bereich ist 0 – 16 Stufen.

Pattern Indicator: Das Muster am Boden des LCD auf dieser Seite stellt den Rhythmus dar, in welchem die noten erklingen, wenn der Arpeggiator verwendet wird (und wenn Pattern eingeschaltet ist). Ein Stern (*) bedeutet eine erklingende Note, während ein Unterstrich (_) eine Pause (keine Note erklingt) darstellt. Verwenden Sie WERTSCHALTER, um den Cursor, durch die Noten zu bewegen und drücken Sie den WERTSCHALTER, um seinen Status (zwischen * und _) zu ändern.

NOTEN-WIEDERHOLUNG

Time Division: Die Wiederholungsgeschwindigkeit als ein Bruchteil des Master-Tempos oder der externen Uhr. Mögliche Optionen sind 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32, und 1/32T. („T“ bezeichnet eine triplet-basierte Time Division).

Modus: Dies bestimmt, ob Toggle oder Momentary Mode vorliegt.

Gate: Die Länge der wiederholten Noten. Der mögliche Bereich ist 1-99% der aktuellen Time Division-Einstellung.

Swing: Der Schwingungsgrad in den wiederholten Noten. Der mögliche Bereich ist 50% – 75%.

TEMPO

BPM: Das Tempo wird in Schlägen pro Minute angegeben. Der mögliche Bereich ist 30 – 300 BPM.

Time Division: Der Bruchteil des Master-Tempos oder der externen Uhr. Mögliche Optionen sind 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32, und 1/32T. („T“ bezeichnet eine triplett-basierte Time Division).

Hinweis: Sie können den Arpeggiator auch durch Verwendung der Pads einstellen. Halten Sie die Taste [ARP MODE] und drücken Sie ein Pad mit über selbigem gedrucktem Text auf der rechten Seite, um die aktuelle Einstellung des Arpeggiators festzulegen. Die ausgewählten Pads werden rot aufleuchten, um die aktuellen Arpeggiator-Einstellungen anzuzeigen.

Hinweis: Sie können zudem mehrmals durch rechtzeitiges Drücken der Taste [TEMPO] eine neue BPM-Einstellung durch Eingabe des gewünschten Tempos vornehmen.

Gate: Die Länge der wiederholten Noten. Der mögliche Bereich ist 1-99% der aktuellen Time Division-Einstellung.

Swing: Der Schwingungsgrad in den wiederholten Noten. Der mögliche Bereich ist 50% – 75%.

SEQUENCER

[SEQ SELECT]: Die ersten beiden Seiten dieses Abschnitts (S1 und S2) gehören zu bestimmten Sequenzen (1-4) wie oben auf dem LCD-Display angegeben. Die restlichen Seiten beziehen sich allgemein auf den Sequencer. Folglich können die Einstellungen auf den ersten beiden Seiten zwischen den vier Sequenzen variieren. Der Rest bleibt allerdings für alle Sequenzen gleich.

Hinweis: Sie können die Sequenz mit Hilfe der Pads zum Bearbeiten Auswählen. Halten Sie die Taste [SEQ SELECT] gedrückt und drücken Sie anschließend eines der unteren vier Pads um die entsprechende Sequenz auszuwählen (die Nummer steht links oben über dem Pad - 1-4).

Stufen: Die Anzahl der vom Sequencer verwendeten Stufen. Der mögliche Bereich ist 01-32 Stufen.

MIDI-Kanal: Diese Einstellung bestimmt, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

Keyshift: Ist Keyshift An, können Sie die Sequenz in Echtzeit (so wie sie abgespielt wird) durch einmaliges Drücken einer Taste auf dem Keyboard umsetzen. Dadurch wird sie auf diese neue Umsetzungs eingestellt. Ist Keyshift Aus, können Sie die Sequenz nur durch Gedrückthalten einer Taste umsetzen; beim Loslassen der Taste wird erneut der Standard-Key eingestellt.

Standard-Key: Der Standard-Key der Sequenz.

Tonleiter: Die vom Sequencer verwendete Tonleiter. Wird eine andere als die chromatische Tonleiter ausgewählt, werden die Fader lediglich auf die Auswahl der Noten aus der Tonleiter beschränkt. Dies kann zur unbewussten Vermeidung von Noten jenseits der Schlüsselnoten nützlich sein! Mögliche Einstellungen sind Chromatisch, Major, Dorian, Phrygian, Lydian, Mixolydian, Minor, Locrian, Minor Melo (Melodic Minor), Minor Harm (Harmonic Minor), PentaMajor (Major Pentatonic), PentaMinor (Minor Pentatonic), Blues, AlteredDom (Altered Dominant), DimWhlHalf (Diminished Whole-Half-Step), und Whole-Tone.

Start / Stop: Dies legt fest, welche Nachricht den Sequencer startet/anhält. Mögliche Einstellungen sind:

• Note An / Note Aus: Der Sequencer spielt, wenn [SEQ ON/OFF] aktiviert ist und eine Taste auf dem Keyboard gedrückt wird. Ist Keyshift An, wird die Sequenz automatisch zu dieser Taste umgesetzt.
• Seq An/Aus: Der Sequenzer spielt, wenn [SEQ ON/OFF] gedrückt wird.
• Play / Stop: Die Sequenz spielt, wenn Play (▶) gedrückt wird, und wird angehalten, wenn Stop (■) gedrückt wird.

[SEQ NOTE]: Dies ist eine Darstellung der Stufen in einer Sequenz. Verwenden Sie die CURSOR-Tasten zur Navigation durch das „Gitter“-Format.

Stufe: Die Stufen-Nummer.

Note: Die für diese Stufe gespielte Note. Sie können die Note auch durch Berühren der TOUCH-FADER einstellen.

Velo: Die Geschwindigkeit der für diese Stufe gespielten Note.

[SEQ CC]: Dies ist eine Darstellung der Stufen in einer Sequenz. Verwenden Sie die CURSOR-Tasten zur Navigation durch das „Gitter“-Format.

Stufe: Die Stufen-Nummer.

Wert: Der für diese Stufe gesendete Wert.

CC-Nummer: Die gesendete MIDI CC#-Nummer.

TRANSPORTSTEUERUNGEN

Typ: Der Typ des gesendeten Ereignisses. Mögliche Einstellungen sind MMC, MMC/MIDI, MIDI-Echtzeit, MIDI CC, Mackie, und HUI.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet.

PROGRAMM-Modus

Mit dem Programm-Modus können Sie ein Programm auswählen und laden. MAX49 hat mehrere Standardprogramme, die wir speziell zur Arbeit mit einigen beliebten DAWs oder Plug-Ins erstellt haben. Sie können aber auch Ihre eigenen Programme anlegen/bearbeiten, speichern und laden.

Auswahl/Laden eines Programmes:

1. Drücken Sie die Taste [PROGRAM]. (Beim erstmaligen Einschalten ist MAX49 stets automatisch im Programm-Modus). Das LCD-Display zeigt den aktuellen Programmamen (durch Aufleuchten) an.

2. Drehen Sie den WERTESCHALTER zur Navigation durch die Liste möglicher Programme.

3. Drücken Sie den WERTESCHALTER zum Laden des gewünschten Programmes.

Hinweis: Als Shortcut können Sie die [SHIFT]-Taste gedrückt halten und anschließend einen der folgenden Knöpfe zur Auswahl bestimmter Programme drücken:

• [PROGRAM] = das zuletzt verwendete Programm
• [MACKIE CONTROL] = Mackie-Steuerungsprotokoll
• [HUI] = HUI-Steuerungsprotokoll)

Hinweise:

• Sie können auch während der Programm-Modus läuft eine Sequenz laden. Verwenden Sie dazu die hoch/runter-CURSORTASTEN, um das Sequenznummernfeld auszuwählen und drehen Sie den WERTESCHALTER zur Navigation durch die Sequenzen. Drücken Sie anschließend den WERTESCHALTER, um sie auf den Sequencer zu laden.
• Sie können auch während der Programm-Modus läuft das gesamte Programm umsetzen. Halten Sie dazu beide OKTAVE RUNTER / HOCH-Knöpfe gedrückt und drücken Sie die gewünschte Taste auf dem Keyboard. Das Programm wird entsprechend umgesetzt. (Die von Ihnen ausgewählte Note wird die auf der mittleren C-Taste des Keyboards gespielte Note sein).

Zur Bearbeitung eines Programms, lesen Sie bitte den Abschnitt BEARBEITUNGSMODUS oben.

Speichern Ihrer aktuellen Einstellungen als Programm:

1. Halten Sie die [SHIFT]-Taste gedrückt und drücken Sie [STORE]. Auf dem LCD-Display wird „Programm Speichern“ oben angezeigt.
2. Drehen Sie den WERTESCHALTER, um das Programm auszuwählen, in dem Sie Ihr Programm speichern möchten (Standardmäßig wird hier das aktuell verwendete Programm erscheinen).
3. Verwenden Sie den CURSOR-BUTTON zur Auswahl des Namensfeldes, um das Programm umzubenennen. Das erste Zeichen des Feldes leuchtet auf:
4. Drehen Sie den WERTESCHALTER zur Navigation durch die möglichen Buchstaben/Ziffern. Wird der/die gewünschte Buchstabe/Nummer angezeigt, springen Sie mit Hilfe der Links/Rechts-CURSORBUTTONS zum nächsten Zeichen.
5. Drücken Sie den WERTESCHALTER, wenn Sie das Programm speichern möchten. Sie können den Vorgang durch einfaches Drücken einer Taste, außer [PROGRAM] oder des WERTESCHALTERS, beenden.

GLOBAL-MODUS

1. Drücken Sie die Taste [GLOBAL], um den Global-Modus einzugeben.
2. Auf jeder Seite des Global-Modus:

- Verwenden Sie zur Navigation durch die Parameter der aktuellen Seite die hoch/runter-CURSORBUTTONS.

- Verwenden Sie zur Navigation zwischen unterschiedlichen Seiten die links/rechts-CURSORBUTTONS.

- Drehen Sie den WERTESCHALTER zur Änderung des/der aktuell ausgewählten Wertes/Einstellung. Jede(r) Wert/Einstellung wird automatisch ausgewählt; Sie müssen den WERTESCHALTER zur Eingabe oder Auswahl nicht drücken.

WICHTIG: Lesen Sie zur Speicherung Ihrer Global-Einstellungen den Abschnitt DIENSTPROGRAMM (unten).

Lesen Sie die folgenden Abschnitte für spezifische Informationen zu den veränderbaren Parametern jeder Steuerung.

MIDI COMMON-KANAL

Common Chnl-(Kanal): Diese Einstellung legt fest, welcher MIDI-Kanal der gemeinsame Kanal („common channel“) ist (im Bearbeitungsmodus können dem gemeinsamen Kanal unterschiedliche Steuerungen zugeordnet werden). Mögliche Einstellungen sind USB A1-A16, und USB B1-B16.

Input Chnl-(Kanal): Diese Einstellung legt fest, über welchen MIDI-Kanal MAX49 MIDI-Daten von einem am MIDI-Ausgang angeschlossen externen Gerät erhält. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

NOTEN-ANZEIGE

Typ: Legt fest, ob das LCD-Display Noten als Notenwerte (z.B., C2, F#3, u.s.w.) oder Notennummern (z.B., 36, 54, u.s.w.) anzeigt.

KEYBOARD

Kurve: Die Geschwindigkeitskurve des Keyboards. Mögliche Einstellungen sind Linear, EXP1, und EXP2.

Empfindlichkeit: Die Gesamt-Geschwindigkeitsempfindlichkeit des Keyboards. Der möglilche Bereich ist 1-10. Bei 1 wäre ein großer Kraftaufwand nötig, um einen Geschwindigkeitswert von 127 zu erzeugen. Bei 10 trifft das Gegenteil zu.

PADS

Pad-Schwelle: Die Geschwindigkeitsschwelle zum Auslösen der Pads. Der mögliche Bereich ist 0-15. Dies kann helfen, ungerechtfertigtes Auslösen zu vermeiden oder das Auslösen der Pads zu erleichtern.

Geschwindigkeitskurve: Die Geschwindigkeitskurve der Pads. Mögliche Einstellungen sind Linear, EXP1, EXP2, Log1, und Log2.

Geschwindigkeits-Empfindlichkeit: Die Gesamt-Geschwindigkeitsempfindlichkeit der Pads. Der mögliche Bereich ist 1-10. Bei 1 wäre ein großer Kraftaufwand nötig, um einen Geschwindigkeitswert von 127 zu erzeugen. Bei 10 trifft das Gegenteil zu.

TEMPO

Tempo: Das in Schlägen pro Minute angegebene Gesamttempo. Verwendet MAX49 eine interne MIDI-Uhr, bestimmen diese globalen Tempo-Einstellungen die Geschwindigkeit des Arpeggiators, des Sequencers, und die Notenwiederholungsrate. Der mögliche Bereich ist 30 – 300 BPM.

Tap-Durchschnitt: Gibt an, wie oft Sie den [TAP TEMPO]-Knopf drücken müssen, um ein neues Tempo einzugeben. Der mögliche Bereich ist 2-4.

Tempo-LED: Verwendet MAX49 seine Interne MIDI-Uhr, wird der [TAP TEMPO] LED-Button rechtzeitig mit der aktuellen Tempo-Einstellung aufleuchtn. Sie können diese Funktion An- oder Ausschalten.

UHR

Quelle: Legt fest, ob MAX49 seine Interne MIDI-Uhr verwendet oder auf eine Externe Uhr (z.B., von einem DAW) verweist.

CV/GATE

CV/Gate Out: Dies legt fest, wie Daten von CV OUT und GATE OUT gesendet werden:

• Key/Seq: Die Daten von Keyboard, Arpeggiator, und Sequencer werden ausgesendet. Das Keyboard sendet 1V pro Oktave (tiefstes C = 0V) aus.
• Pads: Die Daten von den Pads werden ausgesendet, wobei die gesendeten Noten den Notenwerten der Pads entsprechen (sofern eine Note zugeordnet wird).
• Common (Kanal): Bei bestehendem USB-Anschluss werden die über den allgemeinen Kanal und den Port an MAX49 gesendeten Daten ausgesendet. Besteht kein USB-Anschluss, werden die über den MIDI-EINGANG im allgemeinen Kanal an MAX49 gesendeten Daten ausgesendet.
• USB 1A – 16A, 1B – 16B: Bei bestehendem USB-Anschluss werden die über den ausgewählten Kanal und den Port an MAX49 gesendeten Daten ausgesendet. Besteht kein USB-Anschluss, werden die über den MIDI-EINGANG im ausgewählten Kanal an MAX49 gesendeten Daten ausgesendet. Dabei wird Port B allerdings ignoriert.

SYSEX

Programm Senden: Das über SysEx zu sendende Programm. Mögliche Optionen sind einzelne Programmnummern oder ALLE (alle Programme). Drücken Sie den WERTESCHALTER, um ein Programm zu senden. „PROG: ____ GESENDET“ wird erscheinen, um die erfolgreiche Sendung des Programmes zu bestätigen.

DIENSTPROGRAMME

Kontrast: Der Kontrast des LCD-Displays. Mögliche Optionen sind 0 bis 99.

GLOBALEINSTELLUNGEN SPEICHERN

Drücken Sie auf dieser Seite den WERTESCHALTER, um Ihre Globaleinstellungen zu speichern. Leuchtet „Gespeichert“ dreimal auf dem LCD-Display auf, wurden die Globaleinstellungen am internen Speicher von MAX49 gespeichert.

OS

Diese Seite zeigt die aktuelle Betriebssystem-Information von MAX49 an.

PROGRAMMÄNDERUNGS-MODUS

Wählen Sie mit Hilfe des WERTESCHALTERS aus, welche Nachricht gesendet wird: Program Change oder Program Bank.

PROGRAM CHANGE

MIDI-Kanal: Diese Einstellung legt fest, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

Programm-Nummer: Legt die Programm-Nummer fest, die gesendet wird. Der mögliche Bereich ist 000 – 127. Bitte lesen Sie die Dokumentation des externen Moduls für Informationen zu seinen möglichen Programmen.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet. Da normalerweise ein externes Modul an den MIDI-AUSGANG von MAX49 angeschlossen ist, empfehlen wir, selbiges An-geschaltet zu lassen.

PROGRAM BANK

MIDI-Kanal: Diese Einstellung legt fest, über welchen MIDI-Kanal Daten gesendet werden. Mögliche Einstellungen sind Common, USB A1-A16, und USB B1-B16.

Programm-Nummer: Legt die Programm-Nummer fest, die gesendet wird. Der mögliche Bereich ist 000 – 127. Bitte lesen Sie die Dokumentation des externen Moduls für Informationen zu seinen möglichen Programmen.

Msb / Lsb: Diese bestimmen MSB (Most Significant Bit) und LSB (Least Significant Bit). Der mögliche Bereich ist 000 – 127. Bitte lesen Sie die Dokumentation des externen Moduls für Informationen zu seinen möglichen Programmen.

MIDI zu DIN: Bestimmt, ob MIDI-Daten zum MIDI-AUSGANG gesendet werden oder nicht (An; Aus bedeutet, dass keine Daten gesendet werden). MIDI-Daten werden, unabhängig von dieser Einstellung zum USB-Anschluss von MAX94 gesendet. Da normalerweise ein externes Modul an den MIDI-AUSGANG von MAX49 angeschlossen ist, empfehlen wir, selbiges An-geschaltet zu lassen.

MACKIE-STEUERUNG & HUI-PROTOKOLLE

MAX49 kann zur Steuerung bestimmter Funktionen in unterstützenden DAWs die Mackie-Steuerung oder HUI (Human User Interface)-Protokolle verwenden. MAX49 hat Mackie-Steuerungs- und HUI-Programme genau zu diesem Zweck in seinem internen Speicher.

Auswahl/Laden der Mackie-Steuerung oder des HUI-Progammes:

1. Drücken Sie die [PROGRAMM]-Taste. (Jedes mal wenn MAX49 zum ersten Mal eingesteckt wird, ist der Programm-Modus automatisch eingestellt). Auf dem LCD-Display leuchtet der aktuelle Programmname auf.

Hinweis: Als Shortcut können Sie die [SHIFT]-Taste gedrückt halten und anschließend einen der folgenden Buttons zum Aufruf bestimmter Programme drücken:

• [PROGRAMM] = das zuletzt verwendete Programm
• [MACKIE-Steuerung] = Mackie-Steuerungsprotokoll
• [HUI] = HUI-Steuerungsprotokoll)

1. Drehen Sie zur Navigation durch die Liste möglicher Programme den WERTESCHALTER.
2. Drücken Sie den WERTESCHALTER zum Laden des gewünschten Programmes: Mackie-Steuerung oder HUI.

Wichtig: Ihr DAW muss auch auf den Empfang von Befehlen externer Geräte (d.h., MAX49), welche die Mackie-Steuerung oder das HUI-Protokoll unterstützen, eingestellt sein.

ARPEGGIATOR

Aktivierung des Arpeggiators:

1. Stellen Sie sicher, dass [ARP MODUS] aufleuchtet. Drücken Sie den Knopf, wenn es nicht aufleuchtet.

2. Drücken Sie den [AN/AUS]-Knopf (neben den Pads).

3. Spielen Sie einige Akkorde auf dem Keyboard!

Sperren des Arpeggiators:

Ist der Arpeggiator an und die [LATCH]-Taste gedrückt, können Sie eine Tastenkombination gedrückt und der Arpeggiator wird diese Noten speichern und weiter arpeggieren, auch wenn Sie die Tasten loslassen. Die [LATCH]-Funktion kann auf mehrere Arten angewendet werden:

a. Während Sie die Tasten gedrückt halten können Sie durch Gedrückthalten zusätzlicher Tasten mehr Noten zum arpeggierten Akkord hinzufügen.

b. Wenn Sie die Tasten drücken, lassen Sie selbige los und halten Sie anschließend eine neue Notenkombination gedrückt. Der Arpeggiator wird die neuen Noten speichern und arpeggieren.

Arpeggiator-Einstellungen:

Sie können die Arpeggiator-Einstellungen unter Verwendung der MAX49-Pads anpassen. Über jedem Pad befindet sich rechts ein Text, der den Arpeggiatormodus bezeichnet.

Halten Sie die [ARP MODUS]-Taste gedrückt sodass die aktuell ausgewählten Pads rot aufleuchten, um die aktuellen Arpeggiator-Einstellungen anzuzeigen.

- Die obere Pad-Reihe legt den Oktavenbereich der Arpeggierung fest. Der mögliche Bereich ist 0 bis +3 Oktaven (OCT 0-3).

- Mögliche Arpeggierungstypen sind:

- Up: Noten werden von der tiefsten zur höchsten erklingen.

- Down: Noten werden von der höchsten zur tiefsten erklingen.

Inkl (Inklusive): Noten werden von der tiefsten zur höchsten, dann zurück nach unten, erklingen. Die tiefesten und höchsten Noten werden mit der Richtungsänderung zweimal erklingen.

Exkl (Exklusive): Noten werden von der tiefsten zur höchsten, dann zurück nach unten, erklingen. Die tiefesten und höchsten Noten werden mit der Richtungsänderung nur einmal erklingen.

- Rand (Zufällig): Noten werden in zufälliger Reihenfolge erklingen.

- Akkord: Alle Noten des Akkords werden wiederholt zusammen erklingen.

o Doppelte Note: Jede Note wird zweimal erklingen. Diese Einstellung kann in Verbindung mit jeder der unten beschriebenen Einstellungen, außer Akkord, augewählt werden.

Pattern: Legt fest, ob der Arpeggiator das im Pattern Indicator angezeigte Muster verwendet oder nicht. Lesen Sie den Teil ARPEGGIATOR des Abschnitts BEARBEITUNGSMODUS für weitere Informationen.

Sie können mehr Arpeggiator-Einstellungen (Gate, Swing, Pattern, u.s.w.) im Bearbeitungsmodus einstellen. Lesen Sie den Teil ARPEGGIATOR des Abschnitts BEARBEITUNGSMODUS für weitere Informationen.

SEQUENCER

MAX49 ist mi einem starken Sequencer ausgestattet. Der Sequencer folgt dem Beispiel nostalgischer Stufen-Sequencer, mit denen Sie die Höhe der Noten und die Geschwindigkeit jeder Stufe (bis zu 32!) programmieren können. Mit MAX49 können Sie bis zu vier Sequenzen je Programm speichern und durch Drücken eines Drumpads zwischen den Sequenzen wechseln. Die folgenden Abschnitte beschreiben die Funktionsweise des Sequencers.

KONFIGURATION DER SEQUENCER-EINSTELLUNGEN

Zur Konfiguration der Einstellungen (1) für einzelne Sequenzen und (2) den Sequencer im Allgemeinen, müssen Sie den Bearbeitungsmodus für den Sequencer öffnen. Lesen Sie dazu bitte den Abschnitt BEARBEITUNGSMODUS in diesem Handbuch und anschließend dessen Unterpunkt SEQUENCER.

WICHTIG: Halten Sie zum Speichern Ihrer neuen Einstellungen im Programm die [SHIFT]-Taste gedrückt und drücken Sie [STORE]. Wenn Sie Ihre bearbeiteten Einstellungen nicht speichern, gehen Ihre Änderungen beim Laden eines neuen Programmes verloren.

Damit können Sie die folgenden Einstellungen für einzelne Sequenzen (vier je Programm) einstellen: Anzahl der Stufen in der Sequenz, den MIDI-Kanal der Sequenz, ihre MIDI bis DIN-Einstellung, ihre „Keyshift“-Fähigkeit, die Standard-Tonart und die Tonleiter. Zudem können Sie die Start/Stop-Einstellung für den Sequencer (für alle vier Sequenzen in diesem speziellen Programm) einstellen.

Zudem sollten Sie Tempo und Time Division anpassen. Bitte lesen Sie dazu den Abschnitt BEARBEITUNGSMODUS in diesem Handbuch und anschließend dessen Unterpunkt TEMPO. Sie können Tempo und Time Division auch mit Hilfe der folgenden Shortcuts einstellen:

• Tempo: Drücken Sie die Taste [TAP TEMPO] mehrere Male im gewünschten Tempo. Dies funktioniert nur, wenn MAX49 einer internen MIDI-Uhr folgt; ist die Uhr extern, steuert Ihr DAW das Tempo.
• Time Division: Halten Sie die Taste [TIME DIV] gedrückt und drücken Sie einen der S-Schalter, um den unter dem Schalter angegebenen Time Division-Wert auszuwählen.

EINE SEQUENZ ANLEGEN / ABSPIELEN

Funktionsweise des Sequencers:

• Jeder TOUCH FADER und S-SCHALTER stellt eine Stufe der geladenen Sequenz dar.
- Beim Abspielen einer Sequenz leuchtet der S-SCHALTER, der zur gegenwärtig abgespielten Stufe gehört, gelb, während die anderen S-SCHALTER grün leuchten. Sie werden sehen, wie sich der gelb leuchtende LED beim Abspielen durch die Stufen „bewegt“.
- Hat Ihre Sequenz mehr als 8 Stufen, werden diese höheren Stufen in den zusätzlichen Reihen angezeigt. Hat eine Sequenz beispielsweise 16 Stufen, werden die Stufen 1-8 in Reihe 1-8 und die Stufen 9-16 in Reihe 9-16 angezeigt. Verwenden Sie die FADER/SWITCH BANK-BUTTONS um zu den anderen Reihen umzuschalten.

Anlegen einer Sequenz:

1. Konfigurieren Sie Ihre gewünschten Sequenz-Einstellungen (im vorigen Abschnitt beschrieben).
2. Stellen Sie die Noten und Geschwindigkeiten für jede Stufe Ihrer Sequenz ein:

- Leuchtet [SEQ SELECT], drücken Sie [EDIT] und anschließend [SEQ NOTE]. Sie werden auf dem LCD-Display jede Stufe der Sequenz mit ihrer Stufennummer, Note und ihrem Geschwindigkeitswert („Velo“) sehen. Sie können die CURSOR-BUTTONS zur Navigation im „Gitter“-Format verwenden. Drehen Sie den WERTESCHALTER zur Änderung des Wertes.

- Shortcut zur Noteneinstellung: Leuchtet [SEQ NOTE], können Sie die TOUCH-FADER zur Einstellung der Note für jede Stufe verwenden.

- Tie: Um eine Stufe mit der vorhergehenden zu verbinden (damit die vorhergehende Note mit einer Pause über beide Stufen erklingt), erhöhen Sie die Note der Stufe bis zum höchstmöglichen Wert und erhöhen Sie anschließend den Wert zusätzlich mit Hilfe des WERTESCHALTERS. „TIE“ wird für diese Stufe auf dem LCD-Display erscheinen.

- Pause: Drücken Sie, um eine Stufe in eine Pause zu verwandeln (keine Note wird an dieser Stufe erklingen) den jeweiligen S-SCHALTER der Stufe, sodass er nicht leuchtet. „---“ wird für diese Stufe auf dem LCD-Display erscheinen.

Abspielen einer Sequenz:

1. Laden Sie auf eine der beiden folgenden Arten eine Sequenz auf den Sequencer:

2. Die 4 unteren PADS haben eine Sequenznummer – SEQ 1-4 – über selbigen auf der linken Seite. Halten Sie [SEQ SELECT] gedrückt und drücken Sie das entsprechende PAD, sodass es aufleuchtet.

3. Drücken Sie [PROGRAM], halten Sie den CURSORBUTTON gedrückt sodass das Sequenzfeld aufleuchtet, drehen Sie den WERTESCHALTER, um die gewünschte Sequenz auszuwählen und drücken Sie anschließend den WERTESCHALTER.

4. Die Sequenz wird nun auf den Sequencer geladen. Stellen Sie sicher, dass [SEQ SELECT] aufleuchtet (wenn nicht, drücken Sie den Schalter).

5. Drücken Sie [ON/OFF], um das Abspielen der Sequenz zu starten.

Hinweis: Im Bearbeitungsmodus können Sie andere Steuerungen einstellen, um ein Sequenz-Playback (z.B., ein Fußschalter oder Drücken einer Taste auf dem Keyboard) auszulösen. Lesen Sie den Abschnitt BEARBEITUNGSMODUS in diesem Handbuch und anschließend dessen Unterpunkt SEQUENCER.

VYZEX-EDITOR

Ist MAX49 an Ihren Computer angeschlossen, können Sie das mitgelieferte Vyzex-Programm zur Bearbeitung verschiedener MAX49-Parametereinstellungen verwenden. Sie können dieselben Einstellungen in den vier Modi von MAX49 bearbeiten (lesen Sie den Abschnitt MODI in diesem Handbuch), aber Vyzex ist ein einfaches, intuitives Programm zur Anpassung Ihrer Einstellungen in einer Software-Anwendung anstatt in der MAX49-Schnittstelle.

Klicken Sie, um Mehr über die Vyzex-Funktionen zu erfahren, auf Handbücher in der oberen Menüleiste und wählen Sie eines der Handbücher aus. Selbiges wird als PDF-Dokument geöffnet.

AKAICONNECT

AkaiConnect ermöglicht Ihnen die Verwendung von MAX49 zur Steuerung Ihrer VST Plug-In-Parameter. Die Steuerungen von MAX49 werden automatisch und standardmäßig abgebildet, aber Sie können AkaiConnect zur Bearbeitung oder individuellen Anpassung dieser Abbildungen nach Wunsch verwenden. Sie können Ihrer personalisierten Abbildungen für spätere Verwedung speichern.

Verwendung von AkaiConnect:

1. Öffnen Sie MAX49 auf Ihrem Computer.

2. Öffnen sie AkaiConnect.

3. Klicken Sie auf den Reiter Plug-In Wrapping.

4. Klicken Sie auf Select in der linken oberen Ecke.

5. Wählen sie den Ordner auf Ihrem Computer aus, in dem Sie Ihre VST-Plugins aufbewahren, und klicken Sie auf OK. (Sind Ihre Plugins in unterschiedlichen Ordnern gespeichert, wählen sie den übergeordneten Ordner, welcher diese Ordner beinhaltet, aus).

6. Eine Liste Ihrer verfügbaren PlugIns erscheint. Klicken Sie, für alle PlugIns, die Sie mit MAX49 in Ihrem DAW verwenden möchten, auf den Butten unter der Wrapped-spalte, sodass Yes angezeigt wird. Lassen Sie AkaiConnect geöffnet.

7. Öffnen Sie Ihr DAW.

8. Öffnen Sie die Ansicht Ihrer Liste verfügbarer Plugins in Ihrem DAW. Für jedes zuvor übernommene Plugin gibt es ein Duplikat mit „[AC]2 in dessen Bezeichnung. Wählen Sie diese Duplikatversion zur Verwendung von MAX49 zur Steuerung dieses Plugins (AkaiConnect muss geöffnet bleiben).

9. Optional: AkaiConnect ordnet viele dieser PlugIn-Parameter den MAX49-Steuerungen zu. Um die Steuerungszuordnung zu personalsieren, klicken Sie auf den Reiter Control Mapping im AkaiConnect-Fenster. Dieser Reiter stellt die MAX49-Steuerungen dar: TOUCH-FADER, S-SCHALTER, FADER/SCHALTER BANK-BUTTONS, und FUßSCHALTER. Sie werden die automatisch diesen Steuerungen zugeordneten PlugIn-Parameter sehen, aber Sie können das Drop-Down-Menü neben jeder virtuellen Steuerung zur Auswahl unterschiedlicher Parameter verwenden. Zudem gibt es Buttons, mit denen Sie die aktuelle Auswahl löschen, auf Standard zurücksetzen oder für spätere Verwendung speichern können.

CV

Der MAX49 CV-AUSGANG sendet 0-5V mit 1V je Oktave und ermöglicht Ihnen einen 5-Oktaven-Bereich bei der Verwendung mit einem externen Modul, welches CV unterstützt.

Wenn Sie MAX49 mit einem externen CV-Modul verwenden, stellen Sie bitte sicher, dass

- Ihr CV-Modul einen identischen Spannungsbereich (0-5V) hat. Ist er unterschiedlich, kann das Abspielen der Oktaven sehr ungewöhnlich klingen!

- Sie haben das Gerät mit Hilfe eines standardmäßigen 1/4" TS-Kabels an den MAX49 CV-AUSGANG angeschlossen.

- Sie haben MAX49 eingestellt, um CV/Gate-Daten über den richtigen Kanal zu senden. Lesen Sie den Abschnitt CV/GATE des Abschnitts GLOBAL-MODUS für weitere Informationen dazu.

Wenn Sie MAX49 mit einem externen CV-Modul und Ihrem Computer verwenden, stellen Sie Folgendes sicher:

- Verwenden Sie das im Lieferumfang enthaltene Netzteil zum Anschluss von MAX49 an eine Stromquelle bevor Sie ihn an den USB-Port Ihres Computers anschließen.

- Stellen Sie MAX49 ein, um CV/Gate-Daten über den Kanal zu senden, über den auch Ihr DAW Daten an MAX49 sendet (z.B., wenn Ihr DAW Daten über den USB-Port A, Kanal 3, sendet, stellen Sie „USB A3“ als CV/Gate Einstellung ein). Lesen Sie den Teil CV/GATE des Abschnitts GLOBAL-MODUS für weitere Informationen dazu.

MODE PARAMETERS

EDIT MODE

To edit a control's parameters, press [EDIT] then touch, press, or manipulate that control (fader, pad, etc.).

CONTROL PARAMETER SETTINGS
[PROGRAM]	Text (Program name) 9 characters
KEYBOARD	MIDI ChannelOctaveTransposeVelocityMIDI to DIN	Common, USB A1-A16, USB B1-B16-3 to +3-36 to +36On / OffOn / Off
PADS	TypeMIDI ChannelPitchAftertouchNote ModeTypeMIDI ChannelProgram NumberTypeMIDI ChannelPgmMsbLsbMIDI to DIN	NoteCommon, USB A1-A16, USB B1-B16NoteOff, Channel Aftertouch, Poly Aftertouch Latched / MomentaryProgram ChangeCommon, USB A1-A16, USB B1-B16000-127Program BankCommon, USB A1-A16, USB B1-B16000-127000-127000-127On / Off
TOUCH FADERS	TypeMIDI ChannelCC NumberMin (Aftertouch value)Max (Aftertouch value)MIDI to DINModeTypeMIDI ChannelMsbLsbValueMIDI to DINTypeMIDI ChannelCC NumberMIDI to DINTypeMIDI ChannelMin (Aftertouch value)Max (Aftertouch value)MIDI to DINTypeValueMIDI to DINMode	MIDI CCCommon, USB A1-A16, USB B1-B160-1270-1270-127On / OffAbsolute, Relative, Relative2Inc/Dec 1Common, USB A1-A16, USB B1-B16000-127000-127000-127On / OffInc/Dec 2Common, USB A1-A16, USB B1-B160-127On / OffAftertouchCommon, USB A1-A16, USB B1-B160-1270-127On / OffMackie, HUIFader 1-8, V-pot 1-8, Master LevelOn / OffRelative, Relative2
S-SWITCHES	TypeMIDI ChannelNote NumberVelocityModeMIDI to DINTypeMIDI ChannelInvertModeMIDI to DINTypeMIDI ChannelProgram NumberTypeMIDI ChannelPgm (Program #)MsbLsbMIDI to DINTypeValueModeTypeValueMode	NoteCommon, USB A1-A16, USB B1-B16Note0-127Momentary / LatchedOn / OffCC# 000-127Common, USB A1-A16, USB B1-B16On / OffMomentary / LatchedOn / OffProgram ChangeCommon, USB A1-A16, USB B1-B16000-127Program BankCommon, USB A1-A16, USB B1-B16000-127000-127000-127On / OffMackie ControlFader 1-8, V-pot 1-8, and Master LevelMomentary / LatchedHUIFader 1-8, V-pot 1-8Momentary / Latched
[TEMPO]	BPMTime DivisionGateSwing	30-3001/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32, 1/32T1-99%50-75%
TRANSPORT CONTROLS	TypeMIDI to DIN	MMC, MMC/MIDI clock, MIDI Clock with Start/Stop, MIDI CC, Mackie Control, HUI ControlOn / Off
[NOTE REPEAT]	RateTypeGateSwing	1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32, 1/32TMomentary / Latched1-99%50-75%
ARPEGGIATOR	TypeRangeGateSwingPatternLength	Up, Up Double, Down, Down Double, Inclusive, Inclusive Double, Exclusive, Exclusive Double, Random, Random Double, Chord0 to +31-99%50-75%On / Off1-16
PITCH BEND WHEEL	MIDI ChannelMIDI to DIN	Common, USB A1-A16, USB B1-B16On / Off
MODULATION WHEEL	MIDI ChannelMIDI CCMinMaxMIDI to DIN	Common, USB A1-A16, USB B1-B16001-127000-127000-127On / Off
FOOTSWITCH 1	TypeMIDI ChannelModeMIDI to DINTypeMIDI ChannelMIDI to DIN	CC #000-127Common, USB A1-A16, USB B1-B16Momentary / LatchedOn / OffTap tempo, Arp/Seq On/Off, Play, Rec, Stop,Play/Stop, SustainCommon, USB A1-A16, USB B1-B16On / Off
EXPRESSION PEDAL	MIDI CCMIDI ChannelMaxMinMIDI to DIN	000-127, AftertouchCommon, USB A1-A16, USB B1-B16000-127000-127On / Off
SEQUENCER• [SEQ SELECT]• [SEQ ON/OFF]• [SEQ NOTE]• [SEQ CC]	StepsMIDI ChannelMIDI to DINKeyshiftDefault KeyScaleStartStop	01-32Common, USB A1-A16, USB B1-B16On / OffOn / OffC4Chromatic, Major, Dorian, Phrygian, Lydian,Mixolydian, Minor, Locrian, Minor Melo (MelodicMinor), Minor Harm (Harmonic Minor), PentaMajor(Major Pentatonic), PentaMinor (Minor Pentatonic),Blues, AlteredDom (Altered Dominant), DimWhlHalf(Diminished Whole-Half-Step), and Whole-ToneNote On, Seq On/Off, PlayNote Off, Seq On/Off, Stop

GLOBAL MODE
