Type de produit	Moniteur LCD professionnel
Marque	Sony
Modèle	FWD-S55H2
Taille d'écran	54 3/4 pouces (diagonale 1 387,8 mm)
Résolution native	1 920 x 1 080 pixels
Dimensions (sans support)	1 253 mm x 723,8 mm x 120 mm
Poids (sans support)	Environ 35,7 kg
Alimentation	100 V – 240 V CA, 50/60 Hz, 2,9 A max
Consommation électrique	290 W max, 0,5 W en veille
Connecteurs d'entrée	HDMI, DVI-D, HD15 (RGB/COMPONENT), VIDEO (BNC), COMPOSANT (RCA), AUDIO (mini-jack), OPTION (BKM-FW)
Fonctions réseau	Contrôle via LAN (10BASE-T/100BASE-TX), RS-232C, protocole SNMP
Support mural	Norme VESA 400 mm x 400 mm, vis M6
Accessoires fournis	Télécommande RM-FW002, piles AA, cordon d'alimentation, supports de câbles
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ou légèrement humidifié à l'eau. Ne pas utiliser d'alcool, de solvants ou de produits abrasifs.
Sécurité	Mise à la terre obligatoire. Ne pas exposer à la pluie ou à l'humidité. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Support SU-S02, enceintes SS-SPG02, adaptateurs BKM-FW. Contacter un revendeur Sony agréé pour la réparation.

FOIRE AUX QUESTIONS - FWD-S55H2 SONY

Comment nettoyer l'écran LCD ?

Utilisez un chiffon doux et sec pour dépoussiérer. Pour les taches, humidifiez légèrement le chiffon avec de l'eau propre. N'utilisez jamais d'alcool, d'essence, de dissolvant ou de détergents abrasifs qui pourraient endommager la surface. Débranchez l'appareil avant le nettoyage.

L'écran ne s'allume pas, que faire ?

Vérifiez que l'interrupteur d'alimentation principale à l'arrière est sur ON (côté |). Assurez-vous que le cordon d'alimentation est correctement branché. Si le témoin clignote en rouge, comptez le nombre de clignotements et contactez un service Sony agréé.

Comment connecter un ordinateur au moniteur ?

Utilisez un câble HDMI, DVI-D ou HD15 (VGA) selon les sorties de votre ordinateur. Pour le son, branchez un câble audio sur l'entrée AUDIO correspondante. Sélectionnez l'entrée appropriée avec la touche INPUT de l'écran ou de la télécommande.

Comment utiliser la fonction image dans l'image (PAP) ?

Appuyez sur la touche PAP de la télécommande pour afficher une image incrustée. Utilisez les touches de navigation pour sélectionner l'image active et changer sa taille ou sa position. Les combinaisons d'entrées sont limitées (voir la notice).

Comment régler la minuterie de mise en veille ?

Accédez au menu Réglage > Régl. minuterie. Réglez l'horloge puis activez la minuterie M/A pour définir les heures d'allumage et d'extinction automatiques. Assurez-vous que l'horloge est correctement réglée.

La télécommande ne fonctionne pas, pourquoi ?

Vérifiez la polarité des piles et remplacez-les si nécessaire. Dirigez la télécommande vers le capteur situé à l'avant de l'écran. Éloignez les obstacles ou les lampes fluorescentes qui pourraient interférer. Vérifiez le réglage Mode de contrôle dans le menu.

Comment installer le moniteur au mur ?

Utilisez un support mural compatible VESA 400x400 mm avec des vis M6 (longueur filetage 10 mm, couple 20 kgf·cm). L'installation doit être réalisée par un technicien Sony qualifié. Laissez un espace de ventilation autour de l'appareil.

Comment réinitialiser tous les réglages ?

Allez dans le menu Réglage > Tout réinitialiser et sélectionnez OK. Cela rétablit les paramètres d'usine, sauf le numéro d'index et les informations. Attention, cette action efface tous vos réglages personnalisés.

Quels sont les signaux d'entrée supportés ?

Le moniteur supporte les signaux PC jusqu'à 1920x1080@60Hz (HDMI, DVI, VGA) et les signaux vidéo NTSC/PAL, composants, HD-SDI (via adaptateur). Consultez le tableau de référence des signaux dans la notice pour les fréquences précises.

Comment utiliser la fonction réseau du moniteur ?

Connectez un câble LAN au port REMOTE ( ) à l'arrière. Dans le menu Réglage > Port réseau, sélectionnez LAN. Attribuez une adresse IP fixe ou utilisez DHCP. Depuis un ordinateur, ouvrez un navigateur et saisissez l'adresse IP pour accéder à l'interface de contrôle.

MODE D'EMPLOI FWD-S55H2 SONY

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

AVERTISSEMENT

CET APPAREIL DOIT ÊTRE RELIÉ À LA TERRE.

Transport

Lorsque vous transportez l'écran, tenez-le par l'appareil lui-même et non par les haut-parleurs. Dans le cas contraire, ces derniers peuvent se détacher et l'appareil risque de tomber. Ceci pourrait entraîner des blessures.

AVERTISSEMENT

Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.

Pour les utilisateurs au Canada

Cet appareil est numérique de la classe B et est conforme à la norme NMB-003 du Canada.

La prise doit être près de l'appareil et facile d'accès.

Pour les clients en Europe

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon. Le représentant autorisé pour la CEM et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.

AVERTISSEMENT

1. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable.
2. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.

Table des matières

Introduction

Précautions ....4

Recommandations pour l'installation ....6

Emplacement et fonction des pièces et commandes

Avant 8

Arrière 9

Télécommande 14

Description des touches....14

Touches utiles de la télécommande....16

Utilisation du Mode cinéma....16

Utilisation du réglage PAP 17

Utilisation de la touche ID MODE 18

Adaptateurs en option....19

Raccordements

Raccordement des enceintes....20

Raccordement du cordon d'alimentation secteur....20

Rangement des câbles ....21

Utilisation des réglages

Description générale des menus....22

Réglages Image/Son....23

Réglages Écran....26

Réglages Réglage....29

Fonctions réseau

Préparation à l'utilisation des fonctions réseau....33

Utilisation d'un ordinateur....35

Informations supplémentaires

Dépannage....38

Tableau de référence des signaux d'entrée....40

Spécifications 42

Index 44

Précautions

Sécurité

• Une plaque signalétique indiquant la tension de service, la consommation électrique, etc., est située à l'arrière de l'appareil.
• Si des solides ou des liquides pénètrent à l'intérieur du châssis, débranchez le moniteur et faites-le vérifier par un technicien qualifié avant de le remettre en service.
• Débranchez le cordon de la prise murale si vous prévoyez de ne pas utiliser le moniteur pendant quelques jours.
• Pour débrancher le cordon d'alimentation secteur, tirez-le par la fiche. Ne tirez jamais sur le cordon lui-même.

Nettoyage

Veillez à débrancher le cordon d'alimentation avant de nettoyer l'écran.

Nettoyage de l'écran

Ne laissez pas d'objets durs frotter ou cogner la surface de l'écran, ni d'objets entrer en contact avec la surface de l'écran car cela risquerait de l'endommager.

La surface de l'écran a bénéficié d'un traitement spécial. Suivez les instructions ci-dessous afin d'éviter tout dysfonctionnement résultant d'une mauvaise manipulation lors du nettoyage de l'écran.

• Nettoyez la surface de l'écran à l'aide d'un chiffon doux afin de le dépoussiérer. Il est conseillé d'utiliser un chiffon de nettoyage ou un chiffon à lunettes.
• Si l'écran est excessivement sale, nettoyez-le à l'aide d'un chiffon de nettoyage légèrement humidifié avec de l'eau.
• N'utilisez jamais d'alcool, d'essence, de dissolvant, de détergent acide ou alcalin, de produits nettoyants abrasifs ou de chiffons traités chimiquement car cela risquerait d'endommager la surface de l'écran.

Nettoyage du châssis

• Éliminez doucement les taches à l'aide d'un chiffon doux et sec. Éliminez les taches tenaces avec un chiffon légèrement imprégné d'une solution détergente neutre, puis essuyez de nouveau la zone avec un chiffon doux et sec.
• N'utilisez pas d'alcool, d'essence, de dissolvant ou d'insecticide. Cela risquerait d'endommager le fini de la surface ou d'effacer les inscriptions sur l'appareil.
• Le nettoyage de l'écran avec un chiffon sale risque de l'endommager.
• Ne laissez pas l'appareil en contact prolongé avec des produits en caoutchouc ou en plastique car cela risquerait de l'endommager ou de détériorer le revêtement de protection.

Écran LCD

- L'exposition de l'écran LCD au soleil pendant une période prolongée risque de l'endommager. Veillez à prendre en compte cette contrainte lorsque vous utilisez l'appareil à l'extérieur ou à proximité d'une fenêtre.

• N'exercez pas de pression sur l'écran LCD et ne l'érafl ez pas. Ne posez pas d'objets sur l'écran. Cela risquerait de perturber l'affichage ou d'endommager l'écran LCD.
• Des lignes horizontales ou une image rémanente peuvent apparaître sur l'écran. Par temps très froid, l'écran risque également de paraître plus sombre. Il ne s'agit pas d'un problème de fonctionnement. L'écran redevient normal lorsque la température augmente.
• Si une image fixe reste longtemps affichée, des brûlures d'écran ou une image résiduelle peuvent apparaître. L'image résiduelle disparaît à long terme. Si une image fantôme apparaît, utilisez la fonction d'économiseur d'écran ou un logiciel vidéo ou de traitement des images pour obtenir un mouvement permanent sur l'écran. Si une image fantôme légère (image imprimée) se produit, elle peut s'atténuer mais ce phénomène ne disparaît jamais complètement.
• La surface du panneau, le coffret et le châssis peuvent chauffer durant l'emploi. C'est normal.

Points lumineux et points sombres sur l'écran LCD

Bien que l'écran LCD soit le produit d'une haute technologie et se caractérise par une résolution d'au moins 99,99%, il se peut que des points noirs (pixels défectueux) ou lumineux (rouges, bleus, verts, etc.) soient éclairés ou clignotent continuellement. Ces phénomènes communs sur les écrans LCD sont générés par des défauts de pixels. Ils peuvent survenir après une utilisation prolongée de l'appareil.

Il ne s'agit en aucun cas d'une défectuosité.

Installation

• Assurez-vous toujours que cet appareil fonctionne correctement avant de l'utiliser. SONY DÉCLINE TOUTE RESPONSABILITÉ QUANT AUX DOMMAGES, QUELS QU'ILS SOIENT, Y COMPRIS MAIS SANS S'Y LIMITER, LA COMPENSATION OU LE REMBOURSEMENT DE PERTES DE BÉNÉFICES PRÉSENTS OU FUTURS DUS À UNE DÉFAILLANCE DE CET APPAREIL, QUE CE SOIT DANS LA PÉRIODE DE GARANTIE OU APRÈS L'EXPIRATION DE LA GARANTIE, OU POUR D'AUTRES RAISONS QUELLES QU'ELLES SOIENT.
• Veillez à assurer une circulation d'air adéquate pour éviter une surchauffe interne de l'appareil. Ne placez pas l'appareil sur des surfaces (tapis, couvertures, etc.) ni à proximité de matériaux (rideaux, draperies) susceptibles d'obstruer les orifices de ventilation.
• N'installez pas l'appareil à proximité de sources de chaleur, comme un radiateur ou une bouche d'air chaud, ni dans un endroit exposé aux rayons directs du soleil, à de la poussière excessive, à des vibrations ou à des chocs mécaniques.
• Lorsque vous installez plusieurs équipements avec l'appareil, des problèmes peuvent survenir selon leur position les uns par rapport aux autres, tels qu'un mauvais fonctionnement de la télécommande, l'apparition de parasites à l'écran ou sonores.

Remballage

Conservez le carton ainsi que les matériaux d'emballage. Vous pourriez en avoir de nouveau besoin pour transporter l'appareil ultérieurement. Lors du transport de l'appareil, remballez-le comme illustré sur le carton.

Pour toute question au sujet de cet appareil, consultez un distributeur Sony agréé.

FR

Recommandations pour l'installation

Laissez un espace suffisant autour de l'écran.

• Veillez à assurer une ventilation adaptée en laissant un espace suffisant autour de l'écran comme illustré ci-dessous afin d'éviter toute surchauffe interne.
• La température ambiante doit être comprise entre 0 °C et 40 °C (32 °F à 104 °F). Faites attention lorsque vous installez l'écran à proximité d'un plafond. La température peut largement y dépasser la température ambiante normale mesurée à un niveau inférieur.
• Si vous voulez utiliser un support, utilisez le support de table préconisé SU-S02 (non fourni). Pour la fixation de celui-ci, reportez-vous à sa notice d'installation.
• Consultez un technicien Sony qualifié pour une installation murale.
• Nous ne pouvons pas spécifier les produits utilisés en ce qui concerne l'installation du matériel tels que les supports de fixation, les vis ou les boulons. L'installation proprement dite est réservée aux revendeurs locaux agréés. Consultez un technicien Sony qualifié pour l'installation.
• Lorsque l'écran est sous tension, il chauffe à l'intérieur. Ceci peut provoquer des brûlures. Évitez de toucher le dessus ou l'arrière de l'écran lorsqu'il est sous tension ou juste après qu'il soit passé en mode de veille.

Utilisation du support de table

Avant

Côté

Remarque

Le déplacement ou l'installation de l'écran lorsqu'il est fixé sur le support de table (non fourni) nécessite au moins 2 personnes.

Montage horizontal de l'écran

Avant

Côté

Montage vertical de l'écran

Avant

Côté

Avant

- S'allume en vert lors de la mise sous tension de l'écran.

- S'allume en rouge lorsque l'écran est en mode de veille. S'allume en orange lorsque l'écran passe en mode d'économie d'énergie alors qu'il reçoit un signal provenant d'un ordinateur.

Si le témoin ⏻ clignote en rouge, voir page 38.

Remarque

Lorsque l'option « LED » des réglages « Affichage multiple » est réglée sur « Non » et l'option « Position » n'est pas réglée sur la position inférieure droite, le témoin ne s'allume pas en vert même si l'écran est allumé, sauf si aucun signal ou un signal non pris en charge est reçu.

② Capteur de télécommande

Reçoit les rayons infrarouges de la télécommande.

Arrière

1 Trous d'installation de la plaque de montage	Trous pour vis conformes à la norme VESA. (Espacement : 400 mm × 400 mm)RemarqueUtilisez des vis de filetage et de longueur appropriés et serrez-les au couple approprié.Diamètre de la vis : M6Longueur du filetage : 10 mmTorque : 20 kgf·cm
2 Trous d'installation des enceintes	Pour fixer les enceintes SS-SPG02 (non fournies).
3 Trous d'installation du support de table	Pour fixer le support de table SU-S02 (non fourni).
4 Touche ⏻ (POWER)	Permet de mettre l'écran sous tension ou hors tension (veille).Utilisez-le lorsque l'interrupteur d'alimentation principal est sur « ON » (côté |).
5 Touche INPUT/ + (ENTER)	Appuyez sur cette touche pour sélectionner un signal à transmettre à partir du connecteur INPUT ou OPTION.Le signal est commuté comme suit chaque fois que vous appuyez sur la touche INPUT.→ VideoCOMPONENTHD15DVIOPTION → HDMI →Si un adaptateur en option, qui prend en charge le signal vidéo, n'est pas inséré dans l'emplacement OPTION, OPTION n'est pas disponible.Appuyez sur cette touche pour valider votre choix.
6 Touche +/-/∅/∅ (volume/ sélection d'un élément du menu)	Appuyez sur cette touche pour commander le volume des enceintes. Lorsque le menu est affiché, appuyez sur cette touche pour sélectionner un élément du menu ou définir une valeur.Appuyez sur cette touche pour valider votre choix.
7 Touche MENU/ (RETURN)	Appuyez sur cette touche pour afficher les menus.Permet de revenir à l'écran de menu précédent.
Pièces Description
8Prise AC IN	Raccordez le cordon d’alimentation secteur fourni à cette prise et à une prise murale (page 20).Une fois le cordon d’alimentation raccordé et l’interrupteur d’alimentation activé, le témoin ⏻ s’allume en rouge et l’écran se met en veille.
9Interrupteur Ⓐ | (alimentation principale)	Mettez l’interrupteur d’alimentation principale sur « ON » (côté | pressé) pour faire les réglages d’écran.Lorsque l’interrupteur d’alimentation principale est sur « OFF » (côté Ⓗ pressé), la consommation est de 0 W.
10Prise SPEAKER	Raccordez les enceintes SS-SPG02 (non fournies) à cette prise. Pour plus de détails sur le raccordement des enceintes, reportez-vous à leur mode d’emploi. Pour plus de détails sur le cheminement des cordons d’enceintes, voir page 21.
11Emplacement OPTION (port VIDEO/COM)	Insérez un adaptateur en option (de la série BKM-FW) dans cet emplacement pour accroître les fonctions de votre appareil (page 19).
12AUDIO OUT (G/D) (Connecteur RCA)	C’est la prise de sortie audio de l’écran à raccorder à des périphériques externes. Émet le son du signal indiqué à l’écran. Émet le signal audio de l’image active* lors de l’affichage d’une image dans l’image (PinP).RemarquesLes réglages définis dans « Mode du son » ou « Sortie haut-p. » ne sont pas pris en compte.La réduction de bruit activée par la télécommande n’est pas prise en compte.
13VIDEO	VIDEO IN (BNC) : se raccorde à la sortie vidéo d’un module d’équipement vidéo.VIDEO OUT (BNC) : se raccorde à l’entrée vidéo d’un module d’équipement vidéo. Les images provenant de VIDEO IN sont reproduites. La sortie est indépendante de la mise sous ou hors tension (veille comprise).AUDIO IN (mini-prise stéréo) : se raccorde à la sortie audio d’un module d’équipement vidéo.

* Vous pouvez permuter le signal d'entrée et l'état qui correspond à la reproduction du son.

Pièces Description
14 ConnecteurCOMPONENT(Connecteur RCA)	COMPONENT (Y PB/CB PR/CR ) IN: Se raccorde à la sortie du signal à composantes d’un module d’équipement vidéo ou d’un ordinateur.AUDIO IN: Permet de recevoir un signal audio.Se raccorde à la sortie du signal audio d’un module d’équipement vidéo ou d’un ordinateur. Utilisez le même connecteur que sous 13VIDEO.
15 Connecteur HD15 (RGB/COMPONENT)(D-sub à 15 broches)	Connecteur HD15 (RGB/COMPONENT) IN: Se raccorde à la sortie du signal analogique RVB ou du signal à composantes d’un module d’équipement vidéo ou d’un ordinateur (page 43).Connecteur HD15 (RGB/COMPONENT) OUT: se raccorde à l’entrée du signal analogique RVB ou du signal à composantes d’un module d’équipement vidéo ou d’un ordinateur (page 43). Les signaux provenant du connecteur HD15 (RGB/COMPONENT) IN sont transmis.AUDIO IN: Permet de recevoir un signal audio. Se raccorde à la sortie du signal audio d’un module d’équipement vidéo ou d’un ordinateur.Remarques• Si l’écran n’est pas raccordé à l’alimentation secteur ou s’il est en veille, aucun signal ne sera transmis par HD15 (RGB/COMPONENT) OUT.• Quand un signal à composantes est transmis, faire attention de ne pas transmettre des signaux synchronisés aux broches 13 et 14. Sinon, l’image peut ne pas s’afficher correctement.
16 HDMI	HDMI IN: HDMI (High-Definition Multimedia Interface) fournit une interface entre l’écran et un ordinateur ou tout équipement audio/vidéo compatible HDMI. Vous pouvez bénéficier de vidéos à définition améliorée ou haute définition et d’un son numérique deux canaux.Le mode approprié pour un module d’équipement audio/vidéo ou pour un ordinateur est automatiquement sélectionné selon l’appareil raccordé.RemarqueVeillez à utiliser uniquement un câble HDMI (non fourni) portant le logo HDMI.Il est conseillé d’utiliser un câble HDMI Sony (type rapide).

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Pièces Description
17 DVI(DVI-D à 24 broches)	DVI IN: se raccorde à la prise de sortie du signal numérique de l’appareil vidéo ou de l’ordinateur. Prend en charge la protection contre la copie HDCP.AUDIO IN: Permet de recevoir un signal audio. Se raccorde à la sortie du signal audio d’un module d’équipement vidéo, etc.
18 REMOTE (STRAIGHT)(D-sub à 9 broches)	Ce connecteur permet de commander l’écran à l’aide du protocole RS-232C. Pour plus de détails, contactez votre revendeur agréé Sony.RemarqueLorsque vous utilisez ce connecteur, sélectionnez « RS-232C » dans « Port réseau ».(page 32)
19 REMOTE ( )°(10BASE-T/100BASE-TX)	Permet de raccorder l’écran à un réseau à l’aide d’un câble LAN 10BASE-T/100BASE-TX.Vous pouvez affecter différents réglages et contrôler l’écran via le réseau à partir d’un ordinateur.PrécautionPar mesure de sécurité, ne raccordez pas à ce port le connecteur d’un périphérique pouvant avoir une tension excessive. Suivez les instructions pour ce port.RemarqueLorsque vous utilisez ce connecteur, sélectionnez « LAN » dans « Port réseau ». (page 32)

Télécommande

Remarque

Vous ne pouvez pas utiliser la touche S VIDEO et la touche OPTION2 de cet écran.

Description des touches

Appuyez sur cette touche pour mettre l'écran sous tension. Vous pouvez l'utiliser lorsque l'interrupteur d'alimentation principale à l'arrière de l'écran est sur « ON ».

② Touche DVI

Appuyez sur cette touche pour sélectionner le signal transmis au port DVI.

③ Touche HDMI

Appuyez sur cette touche pour sélectionner le signal transmis au connecteur HDMI IN par un appareil vidéo.

④ Touche VIDEO

Appuyez sur cette touche pour basculer entre les signaux d'entrée VIDEO IN et COMPONENT IN.

⑤ Touche PICTURE

Permet de sélectionner le « Mode de l'image ». Chaque pression sur cette touche permet de basculer entre « Éclatant », « Standard », « Personnalisé », « Conférence » et « Commande TC ».

⑥ Touches ↗/↔/↔/↔/⊕

Appuyez sur les touches ⇧/⇔/⇔/⇔ pour déplacer la sélection sur le menu et définir les valeurs.

Une pression sur 📄 valide la sélection ou les réglages.

Pendant l'affichage d'une image dans l'image (PinP), vous pouvez changer les réglages de l'image incrustée (page 17).

⑦ Touche

Appuyez sur cette touche pour changer de format d'écran (page 16).

8 Touche MENU

Appuyez sur cette touche pour afficher le menu à l'écran. Appuyez de nouveau pour le masquer (page 22).

Remarques

• Les touches 5 et Ⓐ sont dotées d'un point tactile. Utilisez le point tactile comme repère lors de l'utilisation de l'écran.
• Introduisez deux piles AA (R6) (fournies) en faisant correspondre la polarité ⊕ et ⊖ des piles avec celle du logement des piles.

Attention

Danger d'explosion si les piles ne sont pas remplacées correctement. Remplacez-les seulement par les mêmes piles ou par les piles recommandées par le fabricant. Respectez la réglementation locale ou nationale relative à la mise au rebut des piles.

Mise en place des piles

Deux piles de taille AA (R6) sont fournies avec la télécommande RM-FW002.

Pour éviter tout risque d'explosion, utilisez des piles au manganèse ou des piles alcalines de taille AA (R6).

Vous pouvez utiliser un écran précis en indiquant le « Numéro d'index » de cet écran sans agir sur d'autres écrans installés parallèlement.

• Touche ON : appuyez sur cette touche pour afficher le « Numéro d'index » à l'écran.
• Touches 0 à 9 : appuyez sur ces touches pour saisir le « Numéro d'index » de l'écran que vous souhaitez utiliser.
• Touche SET : appuyez sur cette touche pour valider le « Numéro d'index » saisi.
• Touche C : appuyez sur cette touche pour effacer le « Numéro d'index » saisi.
• Touche OFF : appuyez sur cette touche pour revenir en mode normal (page 18).

10 Touche Ⓓ/- Permet de régler le niveau de l'image (contraste). ⑪ Touche Appuyez sur cette touche pour régler le volume. 12 Touche Appuyez sur cette touche pour couper le son. Appuyez de nouveau pour rétablir le son. 13 Touche Appuyez sur cette touche pour basculer entre une seule image et une image dans l'image (PinP). Appuyez de nouveau pour revenir à une seule image (page 17). 14 Touche DISPLAY Appuyez sur cette touche pour afficher l'entrée actuellement sélectionnée ainsi que le type du signal d'entrée et le réglage « Format » à l'écran. Appuyez de nouveau pour les masquer. Après être restées affichées pendant quelques instants, les informations disparaissent automatiquement. 15 Touche OPTION1 Si un adaptateur en option est installé, cette touche permet de sélectionner le signal d'entrée d'un appareil raccordé à l'adaptateur en option. Si l'adaptateur en option que vous avez installé possède plusieurs connecteurs d'entrée, à chaque pression sur la touche le signal d'entrée change. 16 Touche HD15 Appuyez sur cette touche pour sélectionner le signal d'entrée du connecteur Connecteur HD15 (RGB/COMPONENT). Le signal RVB ou le signal à composantes est sélectionné automatiquement ou manuellement selon les réglages du menu. 17 Touche STANDBY Appuyez sur cette touche pour mettre l'écran en mode de veille.

Touches utiles de la télécommande

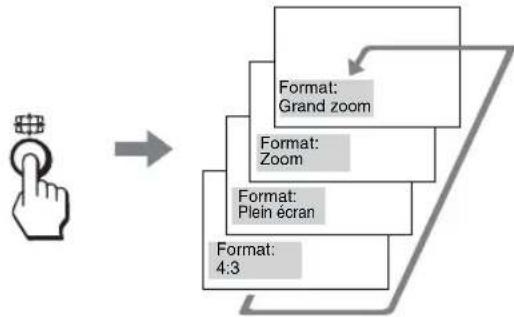

Utilisation du Mode cinéma

Vous pouvez changer le format de l'écran.

Conseil

Vous pouvez également accéder aux réglages « Format » dans les réglages « Écran » (page 28).

Pour un signal provenant d'un appareil vidéo tel qu'un magnétoscope, un lecteur DVD, etc. (autre qu'un signal d'ordinateur)

Source d'origine 4:3

Source d'origine 16:9

Pour un signal d'ordinateur

Les illustrations ci-dessous indiquent la résolution pour un signal 800×600

Réel

Si la résolution du signal est supérieure à la résolution de l'écran (1 920 × 1 080), l'affichage sera identique avec « Réel » et « Plein écran 1 ».

Utilisation du réglage PAP

L'image incrustée apparaît dans l'image principale. Vous pouvez changer la position et la taille de l'image incrustée. Vous pouvez également accéder à l'option « Réglage PAP » dans les réglages « Écran » (page 26). Utilisez un autre connecteur d'entrée vidéo que VIDEO IN pour l'affichage de l'image dans l'image (PinP).

Remarques

• Un signal vidéo composite transmis par le connecteur VIDEO IN ne prend pas en charge la fonction PinP.
• Un signal d'entrée haute définition peut ne pas prendre en charge la fonction PinP. Changez la résolution de l'image principale (A) si l'image incrustée n'apparaît pas correctement.

Curseur signalant l'image active

L'image (B) est incrustée dans l'image principale (A).

↓ Appuyez sur la touche ⇔/→.

L'image incrustée (B) devient l'image active.

↓ Appuyez sur la touche ⊕.

La position de l'image incrustée (B) change.

Appuyez sur la touche ↗.

La taille de l'image incrustée (B) augmente.

↓ Appuyez sur la touche ↓.

La taille de l'image incrustée (B) diminue.

Conseils

• Le curseur désignant l'image active disparaît après 5 secondes.
• Vous avez le choix entre 2 tailles d'image incrustée.

Utilisation de la touche ID MODE

Vous pouvez utiliser un écran précis en indiquant le « Numéro d'index » de cet écran sans agir sur d'autres écrans installés parallèlement.

1. Appuyez sur la touche ON.

Le « Numéro d'index » de l'écran s'affiche en caractères noirs dans le menu inférieur gauche de l'écran. (Chaque écran possède un « Numéro d'index » individuel fixe compris entre 1 et 255.)

2. Saisissez le « Numéro d'index » de l'écran que vous souhaitez faire fonctionner à l'aide des touches 0 à 9 de la télécommande.

Le numéro saisi apparaît à droite du « Numéro d'index » de chaque écran.

3. Appuyez sur la touche SET.

Les caractères sur l'écran sélectionné deviennent verts, tandis que les autres deviennent rouges.

Vous pouvez faire fonctionner l'écran particulier repéré par les caractères verts uniquement. Seuls la touche ON (alimentation) et la touche STANDBY/ID MODE-OFF fonctionnent également avec d'autres écrans.

4. Lorsque toutes les modifications de réglages sont terminées, appuyez sur la touche OFF.

L'affichage revient à l'écran normal.

Correction du Numéro d'index

Appuyez sur la touche C pour effacer le « Numéro d'index » saisi. Retournez à l'étape 2, puis saisissez un nouveau « Numéro d'index ».

Conseil

Pour modifier le « Numéro d'index » de l'écran, reportez-vous à « Numéro d'index » dans « Réglage commande », page 29.

Adaptateurs en option

La prise de l'emplacement OPTION 11 (page 11) située au bas de l'arrière de l'écran est de type enfichable. Elle peut être raccordée à l'adaptateur en option suivant (non fourni). Pour plus de détails sur l'installation, consultez votre revendeur Sony. Pour plus de détails sur les adaptateurs en option permettant d'accroître les possibilités du système, reportez-vous aux autres modes d'emploi fournis avec ce manuel.

Adaptateur INPUT HD-SDI/SDI BKM-FW16

Se raccorde à la sortie du signal HD-SDI d'un module d'équipement vidéo.

Raccordements

Avant de commencer

• Assurez-vous dans un premier temps que tous les appareils sont hors tension.
• Utilisez des câbles adaptés aux appareils à raccorder.
• Insérez les câbles à fond dans les connecteurs ou les prises. Une connexion lâche risque de provoquer du souffle ou d'autres parasites.
• Pour débrancher le câble, saisissez-le par la fiche. Ne tirez jamais sur le câble lui-même.
• Consultez également le mode d'emploi de l'appareil à raccorder.
• Insérez bien la fiche dans la prise AC IN.
• Utilisez l'un des deux supports de la fiche secteur (fournis) pour maintenir la fiche secteur en place.

Raccordement des enceintes

Raccordez les enceintes SS-SPG02 (non fournies). Assurez-vous de raccorder les enceintes correctement. Pour plus de détails sur le raccordement des enceintes, reportez-vous à leur mode d'emploi. Pour plus de détails sur le cheminement des cordons d'enceintes, voir page 21.

Raccordement du cordon d'alimentation secteur

1 Branchez le cordon d'alimentation secteur sur la prise AC IN. Fixez ensuite le support de la prise secteur (fourni) au cordon d'alimentation secteur.

2 Faites glisser le support de la prise secteur par-dessus le cordon jusqu'à ce qu'il s'enclenche dans le logement de la prise AC IN.

Retrait du cordon d'alimentation secteur

Libérez les clips sur le support de fiche secteur du verrouillage sur le logement de prise AC IN, puis saisissez la fiche et tirez sur le cordon d'alimentation.

Rangement des câbles

Utilisation des porte-câbles

Les porte-câbles (×6) fournis vous permettent de regrouper les câbles en un faisceau net. Fixez les porte-câbles comme indiqué dans l'illustration ci-dessous.

Arrière

Description générale des menus

Les réglages permettent d'accéder aux fonctions suivantes :

1 Appuyez sur la touche MENU. 2 Appuyez sur ↗/▽ pour sélectionner l'icône du menu de votre choix. 3 Appuyez sur Ⓞu ⇒. Pour quitter le menu, appuyez sur la touche MENU.

Pour modifier la langue d'affichage à l'écran

Sélectionnez la langue souhaitée pour l'affichage des messages et des réglages parmi les langues suivantes : « English », « Deutsch », « Français », « Español », « Italiano » ou « 日本語 ». « English » (anglais) est la langue par défaut (page 29).

Réglages - Réglages/modifications disponibles

Image/Son

Mode de l'image : (page 23)

Réglage mode image (pages 23, 24)

Mode du son : (page 25)

Réglage mode son (page 25)

Remarque

Vous ne pouvez pas régler ni changer « Mode de l'image » ou « Réglage mode image » si aucun signal n'est reçu.

Écran

Réglage PAP (page 26)

Affichage multiple (page 27)

Format : (page 28)

Réglage écran (page 28)

Réglage

Langue : (page 29)

Régl. minuterie (page 29)

Mode ECO : (page 29)

Affichage statut : (page 29)

Sortie haut-p. : (page 29)

Réglages avancés (pages 29, 30, 31, 32)

Informations (page 32)

Tout réinitialiser (page 32)

Réglages Image/Son

Pour la méthode de réglage, voir « Description générale des menus » (page 22).

* : Non sélectionné dans le cas d'un signal d'ordinateur.

Menu Fonction et opération
Mode de l'image		Vous pouvez choisir une qualité d'image en fonction du type d'image et de la luminosité ambiante.ConseilPour passer de l'option « Mode de l'image » à une autre, vous pouvez également utiliser la touche PICTURE (page 14) sur la télécommande.
Réglage mode image	CineMotion *	Sélectionnez « Automatique » ou « Non ». Si vous sélectionnez « Automatique », l'affichage sur l'écran est automatiquement optimisé, après détection du contenu de l'image, par ajustement inverse 3-2 ou 2-2. L'image apparaît alors plus nette et naturelle.RemarquesLe réglage de « CineMotion » est invalide pour l'affichage d'une image dans l'image (PinP).« CineMotion » peut ne pas être traité correctement selon le type de signal d'entrée.Lc réglage de « CineMotion » est invalide lorsqu'un signal 1080/50i, 1080/60i ou 1080/24psf est affiché avec le « Format » réglé sur « Grand zoom » ou « Zoom ».
	Image Dynamique	Sélectionnez « Oui » ou « Non ». Sélectionnez « Oui » pour améliorer le contraste en rendant le blanc plus lumineux et le noir plus sombre.RemarquesVous ne pouvez pas régler « Image Dynamique » lorsque le « Mode de l'image » a pour réglage « Conférence » ou « TC Control ».Le réglage de « Image Dynamique » est invalide pour l'affichage d'une image dans l'image (PinP).
	Correct. gamma	Équilibre les parties claires et foncées de l'image. Un réglage élevé corrige plus fortement le gamma.Haut/Moyen/Bas/DICOM GSDF Sim.
	Temp. couleur	Le ton du blanc peut être ajusté selon ses préférences. Des réglages par défaut ont été définis en usine.ConseilLes réglages par défaut peuvent être rétablis en sélectionnant « Réinitialiser » sur l'écran de réglage des tons.
	Froide	Donne aux couleurs blanches une teinte bleue.
	Neutre	Donne aux couleurs blanches une teinte neutre.
	Chaude	Donne aux couleurs blanches une teinte rouge.
	Personnalisé	Permet d'obtenir une gamme des blancs plus large que celles mentionnées ci-dessus.
	Plus lumineux	Sélectionnez « Oui » ou « Non ». Si vous sélectionnez « Oui », la qualité de l'image sera ajustée pour accentuer la luminosité.RemarquesVous pouvez régler « Plus lumineux » lorsque « Mode de l'image » a pour réglage « Éclatant ».Lorsque « Plus lumineux » a pour réglage « Oui », vous ne pouvez pas régler « Rétro-éclairage », « Contraste », « Luminosité » ou « Temp. couleur ».La luminosité est optimale, lorsque « Plus lumineux » a pour réglage « Oui » avec « Rétro-éclairage » réglé sur « Max » et « Mode ECO » sur « Non ».
	True Color Control	Vous pouvez ajuster les « Nuance » et « Saturation » de 4 couleurs, « Rouge », « Vert », « Jaune » et « Bleu » pour mettre en évidence certaines couleurs d'une image.En sélectionnant la couleur à régler, vous pourrez vérifier quelle partie de l'image sera modifiée.Vous pouvez ensuite régler la couleur choisie en utilisant la matrice couleur.Remarques« True Color Control » peut être réglé lorsque « Mode de l'image » a pour réglage « TC Control ».Vous ne pouvez pas régler « True Color Control » pendant l'affichage d'une image dans l'image (PinP).Les réglages de « True Color Control » peuvent être invalides pour l'affichage d'une image dans l'image (PinP).
	Réinitialiser	Sélectionnez « Annuler » ou « OK ». Si vous sélectionnez « OK », tous les réglages par défaut de « Réglage mode image » sont rétablis.
Mode du son		Vous pouvez régler le son reproduit par les enceintes SS-SPG02 (non fournies) à l'aide des différents réglages du « Mode du son ».
		DynamiqueAccentue les aigus et les graves.
		StandardRéglage plat.
		PersonnaliséPour un réglage plus détaillé.
Réglage mode son		Vous pouvez ajuster la tonalité du son de manière plus précise.ConseilVous pouvez régler « Aigu » et « Grave » lorsque « Mode du son » a pour réglage « Personnalisé ».
		AiguAjuste les aigus en les augmentant ou les réduisant.
		GraveAjuste les graves en les augmentant ou les réduisant.
		BalanceAjuste la balance gauche/droite des enceintes.
		SurroundSélectionnez le mode ambiophonique selon le type d'image.
		NonAucune sortie surround.
		HallLorsqu'on veut un son stéréo plus riche pour les films et programmes musicaux.
		Simul.Lorsqu'on veut simuler un son stéréo et obtenir un son plus riche pour les programmes ordinaires ou les informations télévisées en mono.
		RéinitialiserSélectionnez « Annuler » ou « OK ». Si vous sélectionnez « OK », tous les réglages par défaut de « Réglage mode son » sont rétablis.

Réglages Écran

Pour la méthode de réglage, voir « Description générale des menus » (page 22).

Remarques

• Si aucun signal n'est reçu, « Format » et « Réglage écran » ne pourront pas être réglés.
• Le réglage de « Format » reste réglé sur « Plein écran » ou « Plein écran 2 ». Voir page 28 pour le détail.

Menu Fonction et opération
Réglage PAP		Affiche deux types de signal d'entrée vidéo en même temps. Pour plus de détails, voir page 17.
		PAP Sélectionnez « Non » ou « PinP ». Sélectionnez « PinP » pour afficher une image incrustée dans l'image principale.
		Image active Sélectionne l'écran à utiliser.
		Principal Active l'image principale pour pouvoir agir dessus.
		Sous Active l'image incrustée pour pouvoir agir dessus.
		Échanger Permute l'image principale et l'image incrustée.
		Taille image Sélectionne la taille de l'image incrustée. Vous avez le choix entre « Grand » et « Petit ».
		Position de l'image Ajustez la position de l'image incrustée à l'aide de ⇌/⇔/⇔/⇔, puis appuyez sur ⊕.

Combinaisons disponibles pour PinP

Menu Fonction et opération
Affichage multiple		Permet d’effectuer des réglages pour raccorder plusieurs écrans afin de former un mur vidéo.RemarquesQuand un signal vidéo est transmis, « Affichage multiple » affiche une image aussi proche que possible du réglage « Format » actuel. Dans le cas d’un signal d’ordinateur, le « Format » de l’image se règle sur « Plein écran 2 ».Si « Position » est réglé sur le bas à droite, le témoin ⏻ s’allume même si « LED » est réglé sur « Non ». Le témoin s’allume également même si l’écran est éteint (en veille), les erreurs sont détectées ou l’écran est en mode sommeil, ce qui inclut l’absence de signaux ou des signaux non pris en chargeLa fonction « Affichage multiple » ne peut pas être utilisée pour un signal 480i, 576i, 1080/50i, 1080/60i ou 1080/24psf.
		Réglages pour la position de chaque écran.
Format	Changez le format de l’écran. Pour plus de détails, voir page 16.ConseilsPour passer de l’option « Format » à une autre, vous pouvez également utiliser la touche la télécommande.Sélectionnez « Zoom » pour afficher des films ou toute autre donnée d’un DVD avec des bandes noires, en répartissant l’entrée vidéo sur la totalité de la surface utile de l’écran.RemarquesVous ne pouvez pas changer le format pendant l’affichage d’une image dans l’image (PinP). L’image apparaît dans le format utilisé en dernier avant l’affichage PinP.Vous ne pouvez pas régler « Format » en utilisant la fonction « Affichage multiple ».
Grand zoom *	Agrandit l’image pour qu’elle remplisse l’écran avec un minimum de distorsion.
Zoom *	Agrandit l’image tout en gardant le même format.
Plein écran *	Agrandit l’image horizontalement pour remplir l’écran lorsque l’image originale est en 4:3 (définition standard). Lorsque l’image originale est en 16:9 (haute définition), elle apparaît dans le même format 16:9.
4:3 *	Affiche toute l’image originale dans le format 4:3.
Plein écran 1 **	Agrandit l’image verticalement pour remplir l’écran tout en conservant le même format 4:3. Un cadre noir peut apparaître autour de l’image.
Plein écran 2 **	Agrandit l’image pour remplir l’écran.
Réel **	Affiche l’image avec son nombre de points d’origine.RemarqueSi la résolution du signal est supérieure à la résolution de l’écran (1 920 × 1 080), l’affichage « Réel » sera identique à l’affichage « Plein écran 1 ».
Réglage écran	Ajustez la taille et la position de l’écran.Remarque« Réglage automatique », « Phase » et « Espacement » ne sont pas disponibles lorsque le signal de l’ordinateur est transmis numériquement par un connecteur DVI IN ou HDMI IN.
Réglage automatique **	Sélectionnez « Annuler » ou « OK ». Si vous sélectionnez « OK », la position de l’écran et la phase de l’image s’ajustent automatiquement lorsque l’écran reçoit un signal provenant de l’ordinateur raccordé. Notez que l’option « Réglage automatique » risque de ne pas fonctionner correctement avec certains signaux d’entrée. Dans ce cas, réglez manuellement les options ci-dessous.RemarquePour que ce réglage soit correct, il faut l’effectuer quand une image lumineuse remplit tout l’écran.
Phase **	Ajuste la phase lorsque l’écran scintille.
Espacement **	Ajuste l’espacement lorsque des bandes verticales indésirables apparaissent sur l’image.
Taille horizontale	Ajuste la taille de l’image horizontalement.
Pos. horizontale	Ajuste la position de l’image à gauche et à droite.
Taille verticale	Ajuste la taille de l’image verticalement.
Pos. verticale	Ajuste la position de l’image en haut et en bas.
Réinitialiser	Sélectionnez « Annuler » ou « OK ». Sélectionnez « OK » pour rétablir tous les réglages par défaut de « Réglage écran ».

Réglages Réglage

Pour la méthode de réglage, voir la section « Description générale des menus » (page 22).

Menu Fonction et opération
Langue		Sélectionnez une des langues suivantes. Vous avez le choix entre « English », « Deutsch », « Français », « Español », « Italiano » ou « 日本語
Régl. minuterie		Vous pouvez régler l'heure, afficher l'horloge intégrée ou régler la minuterie pour allumer ou éteindre l'écran à une heure préréglée.RemarqueSi l'interrupteur d'alimentation principale reste hors service ou si le cordon d'alimentation secteur est retiré pendant un certain temps, l'horloge interne peut avancer ou retarder de manière significative.Dans ce cas, remettez l'horloge à l'heure.
Régl. horloge		Règle la date et l'heure du jour.
Réglage date		Règle la date (année, mois, jour). Le jour de la semaine se règle automatiquement.
Réglage heure		Règle l'heure.
Aff. horloge		Sélectionnez « Oui » ou « Non ». Si vous sélectionnez « Oui » lorsque la touche DISPLAY de la télécommande est pressée, l'heure actuelle apparaîtra.
Minuterie M/A		Règle le jour de la semaine et l'heure du jour.RemarqueLa minuterie peut pas être utilisée si « Régl. minuterie » n'a pas été effectué.
Mode ECO		Réduit la consommation d'électricité en changeant la luminosité du rétro-éclairage.L'option « Haut » réduit plus la consommation que « Bas ».
Non/Bas/Haut
Affichage statut		Sélectionnez « Oui » ou « Non ». Si vous sélectionnez « Oui », les infos concernant le signal d'entrée et le réglage « Format » apparaissent sur l'écran pendant 5 secondes environ lorsque l'écran est allumé. Lorsque vous changez de signal d'entrée, les infos concernant le signal apparaissent pendant 5 secondes environ.ConscilVous pouvez aussi afficher les infos concernant le signal d'entrée et le réglage « Format » en appuyant sur la touche DISPLAY de la télécommande.
Sortie haut-p.		Sélectionnez « Oui » ou « Non ». Si vous sélectionnez « Oui », le son sortira des enceintes.
Réglages avancés		Accédez aux réglages plus détaillés.
Réglage commande		Ce menu est utilisé pour les réglages des commandes de l'écran et de la télécommande.

Menu Fonction et opération
Réglages avancés		Mode de contrôle	Précisez si vous voulez agir sur l’écran depuis la télécommande ou l’écran.RemarqueLorsque vous choisissez ce paramètre, les modes disponibles varient selon que vous effectuez la sélection à partir de la télécommande ou de l’écran. Lors du réglage de cette option avec la touche de la télécommande, vous pouvez sélectionner uniquement « Écran+Téléc. » ou « Télécom. seule ». Lors du réglage de cette option avec la touche de l’écran, vous pouvez sélectionner uniquement « Écran+Téléc. » ou « Écran seul ».
		Écran+Téléc.	Permet d’agir sur l’écran avec les touches de commande de l’écran et de la télécommande.
		Écran seul	Permet d’agir sur l’écran avec les touches de commande de l’écran. Vous pouvez aussi utiliser les touches de l’écran pour valider ce réglage.
		Télécom. seule	Permet d’agir sur l’écran avec la télécommande. Vous pouvez aussi utiliser la télécommande pour valider ce réglage.
	Régl. écran auto		Sélectionnez « Oui » ou « Non ». Si vous sélectionnez « Oui », les réglages tels que la taille et la position de l’image seront sauvegardés pour chaque signal d’entrée et les derniers réglages seront automatiquement appliqués.RemarqueLa fonction « Régl. écran auto » n’agit que dans le cas d’une entrée RVB.
	Arrêt auto		Sélectionnez « Oui » ou « Non ». Lorsque « Oui » est sélectionné, l’écran passe automatiquement en mode de veille ou en mode d’économie d’énergie si aucun signal n’est transmis aux connecteurs d’entrée DVI, HDMI ou HD15 (RGB/COMPONENT) ou aux connecteurs d’entrée COMPONENT pendant 30 secondes environ.Si aucun signal n’est transmis au connecteur VIDEO pendant 5 minutes environ, l’écran passe automatiquement en mode de veille.Conseils• Cette fonction est disponible lorsque « Économiseur d’écran » a pour réglage « Non ».• Si « DPMS » est réglé sur « Oui », vous pouvez sélectionner les réglages permettant d’activer le mode d’économie d’énergie.
	DPMS		Sélectionnez « Oui » ou « Non ». Lorsque « Oui » est sélectionné, l’écran passe automatiquement en mode d’économie d’énergie si aucun signal n’est transmis aux connecteurs d’entrée DVI, HDMI ou HD15 (RGB) pendant 30 secondes environ.Lorsque « Non » est sélectionné, l’écran passe automatiquement en mode de veille si aucun signal n’est transmis aux connecteurs d’entrée DVI, HDMI ou HD15 (RGB) pendant 30 secondes environ.Conseils• En mode de veille, appuyez sur la touche de l’écran ou sur la touche | ON de la télécommande pour mettre l’écran sous tension. En mode d’économie d’énergie, l’écran s’allume automatiquement lorsqu’un signal est transmis.• Cette fonction est disponible lorsque « Économiseur d’écran » a pour réglage « Non ».• Cette fonction est disponible lorsque « Arrêt auto » a pour réglage « Oui ».
	Surbalayage		Sélectionne si les images doivent être affichées avec un surbalayage ou un balayage juste.
			AutomatiqueDétermine automatiquement si le signal est en DTV, puis surbalaie et affiche l’image.
			OuiAffiche l’image avec surbalayage.
			NonAffiche l’image avec balayage juste.RemarqueUn signal entrant DTV peut s’afficher comme un signal d’ordinateur.Exemple : 480P → 720 × 480/60
Réglages avancés	Mode sync.	Désignez le type de signal transmis à la broche 13 du connecteur Connecteur HD15 (RGB/COMPONENT) IN.Remarques« Mode sync. » n'est disponible que lorsqu'un signal RVB analogique est transmis au connecteur HD15.Pour certaines entrées, « Comp. H » seulement peut être sélectionné. Dans ce cas, transmettez les signaux de synchronisation horizontale/verticale par l'intermédiaire de la broche 13 ou 14 des connecteurs.Les paramètres de Mode sync ne peuvent pas être appliqués si l'entrée est transmise par l'intermédiaire des adaptateurs en option.Cet écran ne prend pas en charge le format de synchronisation à trois valeurs de 576/60p.Lorsque l'option « Vidéo » est sélectionnée dans le « Mode sync. », vous ne pouvez spécifier que les signaux 575/50i et 480/60i.
	Comp. H	Spécifie l'entrée d'un signal synchrone horizontal.
	Vidéo	Spécifie l'entrée d'un signal vidéo.
	RGB/YUV	Spécifie le type de signal pour un module d'équipement vidéo ou un ordinateur raccordé au connecteur HD15 (RGB/COMPONENT) de l'écran.
	Automatique	Spécifie automatiquement si le dispositif raccordé transmet un signal RVB analogique ou un signal à composantes.
	RGB	Spécifiez ceci lorsque le dispositif raccordé transmet un signal RVB analogique.
	YUV	Spécifiez ceci lorsque le dispositif raccordé transmet un signal à composantes.
	Standard couler	Sélectionnez « NTSC » ou « PAL » pour régler le standard couleur. Sélectionnez « Automatique » pour régler automatiquement le standard couleur.Remarque« Standard couler » est disponible lorsque le signal provient d'un connecteur VIDEO IN (signal vidéo composite).
	Signal RVB	Spécifiez si le signal reçu RVB 1280 × 720/60 , 720 × 480/60 ou 1920 × 1080/60 s'affiche comme un signal d'ordinateur ou comme un signal vidéo.Sélectionnez « HD15 », « DVI » ou « HDMI » en fonction du connecteur d'entrée, puis sélectionnez « PC » ou « Vidéo » pour chacun. Les connecteurs d'entrée suivants sont disponibles pour chacun des réglages « HD15 », « DVI » ou « HDMI ».« HD15 » : Connecteur Connecteur HD15 (RGB/COMPONENT) IN« DVI » : Connecteur DVI IN« HDMI » : Connecteur HDMI IN
	HD15/DVI/HDMI
	Économiseur d'écran	Ce réglage permet de prévenir ou de réduire les phénomènes d'image rémanente ou persistante occasionnés par l'affichage prolongé de la même image.
	Non	Désactive le réglage « Économiseur d'écran ».
	All White	Affiche un écran complètement blanc. (S'arrête automatiquement au bout de 30 minutes environ et l'écran se met en veille.)
	Sweep	Fait défiler une barre blanche sur l'écran.
	Veille	Active un économiseur d'écran durant le temps défini dans « Régl. minuterie » quand l'écran est en veille (page 8). (L'écran est vide lorsque l'économiseur d'écran fonctionne.) Après l'écoulement de ce temps, l'écran revient en veille normale.
	Position du menu	Change l'orientation du menu en fonction du sens dans lequel l'écran a été installé.
	Paysage	Affiche l'écran horizontalement.
	Portrait	Affiche l'écran verticalement.
Réglages avancés	Port réseau	Désigne le terminal connecté à l’ordinateur quand l’écran est contrôlé par l’ordinateur.Remarques• Il n’est pas possible d’utiliser REMOTE (STRAIGHT) et REMOTE ( ) simultanément.• Sélectionnez « LAN » pour les réglages de « IP Address Setup » ou « Speed Setup ».
	RS-232C	Sélectionnez cette option lorsque l’écran est raccordé à l’ordinateur par le connecteur REMOTE (STRAIGHT).
	LAN	Sélectionnez cette option lorsque l’écran est raccordé à l’ordinateur par le connecteur REMOTE ( )
	IP Address Setup	Définit une adresse IP pour permettre la communication entre le connecteur REMOTE ( ) de l’écran et un dispositif, tel qu’un ordinateur raccordé à l’aide du câble LAN.Pour plus d’informations sur ces réglages, reportez-vous à la section “Préparation à l’utilisation des fonctions réseau” (page 33).
	Speed Setup	Définit une vitesse de communication entre le connecteur REMOTE ( ) de l’écran et un dispositif, tel qu’un ordinateur raccordé à l’aide d’un câble LAN.Pour plus d’informations sur ces réglages, reportez-vous à la section “Préparation à l’utilisation des fonctions réseau” (page 33).
	Délai d’activation	Ajuste le temps entre la mise sous tension de l’écran et le moment où il s’allume réellement. Se règle sur « Non » et 1 à 120 secondes. Cela permet de supprimer une fluctuation de charge subite lorsque plusieurs appareils sont raccordés.
	Commande HDMI	Si vous raccordez un appareil compatible avec la commande HDMI au connecteur d’entrée HDMI de l’écran, vous pourrez agir sur les deux appareils en même temps.RemarqueVous devez alors utiliser la télécommande pour allumer et éteindre l’écran et l’appareil raccordé.
	Commande HDMI	Sélectionnez « Oui » ou « Non ». Si vous sélectionnez « Oui », la commande HDMI de l’appareil fonctionne, et peut être réglée sur « Arrêt auto dispositif » et « Affichage auto ».Remarques• Si la commande ne fonctionne pas, faites aussi les réglages HDMI sur l’appareil raccordé.• L’appareil raccordé doit être compatible avec la commande HDMI pour que l’on puisse agir dessus, et il doit être réglé pour accepter la commande HDMI.• Avec certains appareils HDMI, la commande peut ne pas agir avec cet écran.
	Arrêt auto dispositif	Sélectionnez « Oui » ou « Non ». Si vous sélectionnez « Oui », lorsque vous éteindrez l’écran, l’appareil HDMI raccordé s’éteindra automatiquement.
	Affichage auto	Sélectionnez « Oui » ou « Non ». Si vous sélectionnez « Oui », lorsque vous sélectionnerez la lecture ou d’autres commandes sur l’appareil HDMI raccordé, l’écran s’allumera automatiquement.
Informations		Indique la « date », le « Nom de modèle », le « Numéro de série », le « Temps de fonctionnement », la « Version du logiciel » et l’« IP Address » de votre écran.
Tout réinitialiser		Sélectionnez « Annuler » ou « OK ». Si vous sélectionnez « OK », tous les ajustements et réglages par défaut seront rétablis.RemarqueLes éléments inclus dans l’option « Informations » et le « Numéro d’index » ne sont pas réinitialisés.

Préparation à l'utilisation des fonctions réseau

Précautions

• Les spécifications logicielles de cet écran sont sujettes à modification sans préavis.
• Les écrans du logiciel d'application peuvent être légèrement différents des illustrations du présent manuel.
• Pour votre sécurité, raccordez exclusivement le port de cet écran à un réseau ne présentant aucun risque de tension excessive ou de surtension.
• Les étapes décrites dans le présent manuel sont garanties uniquement pour une utilisation dans les conditions d'environnement suivantes :

Système d'exploitation :

Microsoft Windows XP/Windows Vista/Windows 7

Navigateur :

Microsoft Internet Explorer 7.0 ou une version ultérieure

- Pour garantir la sécurité du réseau, il est recommandé de définir un nom d'utilisateur et un mot de passe. Pour obtenir davantage d'informations sur ce réglage, reportez-vous à la section « Fenêtre Setup (Réglage) » (page 36).

Pour les paramètres de sécurité réseau, consultez votre administrateur réseau.

Définition d'une adresse IP

L'écran peut être connecté à un réseau à l'aide du câble LAN 10BASE-T/100BASE-TX.

En cas de raccordement à un réseau LAN, les adresses IP de l'écran peuvent être définies en utilisant l'une des deux méthodes suivantes. Consultez l'administrateur de votre réseau pour obtenir davantage d'informations concernant la sélection de l'adresse IP.

• Attribution d'une adresse IP fixe à l'écran Vous devez normalement utiliser cette méthode.
• Obtention automatique d'une adresse IP Si le réseau auquel l'écran est raccordé possède un serveur DHCP, celui-ci peut attribuer automatiquement une adresse IP. Notez qu'en pareil cas, l'adresse IP peut changer chaque fois que l'écran installé est mis sous tension.

Avant de définir l'adresse IP, raccordez le câble LAN à l'écran afin d'établir le réseau. Après 30 secondes environ, mettez l'écran sous tension, puis effectuez les réglages souhaités.

• Microsoft et Windows sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ou régions.
• Tous les autres noms de produits, de sociétés, etc., mentionnés dans le présent manuel sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Attribution d'une adresse IP fixe à l'écran

1 Appuyez sur MENU pour afficher le menu principal. 2 Sélectionnez « Réglage » à l'aide de ♠/♦ et appuyez sur ⊕ 3 Sélectionnez « Réglages avancés » à l'aide de ↗/▽ et appuyez sur ⚙ 4 Sélectionnez « IP Address Setup » à l'aide de ↗/▽ et appuyez sur ⊕ 5 Sélectionnez « Manual » à l'aide de ↗/▽ et appuyez sur ⊕ 6 Sélectionnez les options à définir parmi « IP Address », « Subnet Mask », « Default Gateway », « Primary DNS », « Secondary DNS » à l'aide de ♠/▽ et appuyez sur ⊕ 7 Définissez la valeur à trois chiffres (0 à 255) pour chacune des quatre zones à l'aide de ♠/▽ de l'écran ou des touches numériques de la télécommande et appuyez sur ⊙ ou ↗. 8 Définissez la valeur à trois chiffres (0 à 255) pour chacune des quatre zones et appuyez sur ⊕. Répétez la procédure de l'étape 6 et sélectionnez l'élément suivant à définir à l'aide de ↗/▽ et appuyez sur ⊕. 9 Une fois que les valeurs sont définies pour tous les éléments, sélectionnez « Execute » à l'aide de ♠/♥, puis appuyez sur ⊕.

Sélectionnez « Execute » et appuyez sur ÷. Une adresse IP est définie manuellement.

Obtention automatique d'une adresse IP

1 Appuyez sur MENU pour afficher le menu principal. 2 Sélectionnez « Réglage » à l'aide de ♠/♦ et appuyez sur ⊕ 3 Sélectionnez « Réglages avancés » à l'aide de ↗/▽ et appuyez sur ⊕ 4 Sélectionnez « IP Address Setup » à l'aide de ♠/▽ et appuyez sur ⊕ 5 Sélectionnez « DHCP » à l'aide de ↗/▽ et appuyez sur ⊕.

Sélectionnez « Execute » et appuyez sur ⚠. Une adresse IP est définie automatiquement.

Lorsque « Cancel » est sélectionné, le paramètre n'est pas exécuté.

Remarque

Lorsqu'une adresse IP n'est pas définie correctement, les codes d'erreur suivants s'affichent, selon la cause de l'erreur. Erreur 1 : erreur de communication. Erreur 2 : l'adresse IP spécifiée est déjà utilisée par un autre appareil. Erreur 3 : erreur d'adresse IP. Erreur 4 : erreur d'adresse de passerelle. Erreur 5 : erreur d'adresse de serveur de noms de domaine primaire. Erreur 6 : erreur d'adresse de serveur de noms de domaine secondaire. Erreur 7 : erreur de masque de sous-réseau.

Vérification de l'adresse IP affectée automatiquement

1. Appuyez sur MENU pour afficher le menu principal. 2. Sélectionnez « Réglage » à l'aide de ♠/♦ et appuyez sur ⊕. 3. Sélectionnez « Informations » à l'aide de ↑/↓ et appuyez sur ⊕.

L'adresse IP actuellement acquise s'affiche.

Conseil

Si une adresse IP ne peut pas être acquise correctement, l'adresse IP acquise antérieurement est indiquée dans « Informations » et dans « Manual » de « IP Address Setup ».

Définition d'une vitesse de communication

1. Appuyez sur MENU pour afficher le menu principal. 2. Sélectionnez « Réglage » à l'aide de ♠/♦ et appuyez sur ⊕. 3. Sélectionnez « Réglages avancés » à l'aide de ♠/▽ et appuyez sur ⊕. 4. Sélectionnez « Speed Setup » à l'aide de ↑/↓ et appuyez sur ⊕. 5. Sélectionnez une vitesse de communication souhaitée parmi « Auto », « 10Mbps Half », « 10Mbps Full », « 10Mbps Half » ou « 10Mbps Full » à l'aide de ♠/▽ et appuyez sur ⊕.

Si « Auto » est sélectionné, une vitesse de communication adaptée à votre configuration réseau est automatiquement définie.

6. Sélectionnez « Execute » à l'aide de ↗/▽ et appuyez sur ● pour prendre en compte le réglage.

Utilisation d'un ordinateur

Contrôle de l'écran

Vous pouvez effectuer différents réglages de l'écran à partir de votre ordinateur.

Assurez-vous que l'écran, l'ordinateur et le routeur ou le concentrateur (hub) sont correctement connectés à l'aide du câble réseau. Mettez sous tension l'écran, l'ordinateur et le routeur ou le concentrateur (hub).

Il existe quatre fenêtres réparties selon leur fonction : la fenêtre Information, la fenêtre Configure, la fenêtre Control et la fenêtre Setup.

Pour plus d'informations sur les fonctions des touches, reportez-vous aux instructions de chacune des fonctions de l'écran.

1. Démarrez le navigateur sur l'ordinateur (Internet Explorer 7.0 ou version ultérieure).

2. Saisissez l'adresse IP qui a été attribuée à l'écran à la page précédente sous la forme « http://xxx.xxx.xxx.xxx », puis appuyez sur la touche ENTER du clavier.

Lorsqu'un nom d'utilisateur et un mot de passe ont été définis, l'écran « Network Password » (Mot de passe réseau) s'affiche. Saisissez le nom d'utilisateur et le mot de passe définis, puis passez à l'étape suivante.

3. Cliquez sur l'onglet de la fonction en haut de l'écran et sélectionnez la fenêtre de votre choix.

Configuration des paramètres sur chaque écran

En cas d'utilisation de la fonction LAN de l'écran

Fenêtre Information (Informations)

Cette fenêtre affiche le nom du modèle, le numéro de série et d'autres informations, ainsi que l'état de fonctionnement actuel de l'écran et la sélection du signal d'entrée.

Cette fenêtre ne fait qu'afficher des informations. Vous ne pouvez pas en modifier les réglages.

Fenêtre Configure (Configurer)

Timer (Minuterie)

Permet de régler la fonction de minuterie.

Une fois cette fonction réglée, cliquez sur « Apply ».

Screen Saver (Économiseur d'écran)

Permet de régler la fonction de l'économiseur d'écran.

Une fois cette fonction réglée, cliquez sur « Apply ».

Picture and Picture (Image et Image)

Permet de régler la fonction Picture and Picture.

Une fois cette fonction réglée, cliquez sur « Apply ».

Remarque

Avant de régler la fonction « Timer » (Minuterie), assurez-vous de configurer le réglage de l'heure dans la fenêtre Setup (Réglage) (page 36).

Fenêtre Control (Commande)

POWER (Alimentation)

Met l'écran sous ou hors tension.

INPUT (Entrée)

Permet de sélectionner le signal d'entrée.

PICTURE MODE (Mode d'image)

Permet de sélectionner le mode d'image.

ASPECT (Format)

Permet de commuter le format de l'image.

Boutons Contrast (Contraste) +/-

Permettent de régler le contraste de l'écran.

Boutons Brightness (Luminosité) +/-

Permettent de régler la luminosité de l'écran.

Permettent de régler l'intensité des couleurs.

Boutons Phase (Phase) +/-

Permettent de régler la balance des couleurs.

Bouton Reset (Réinitialisation)

Permet de rétablir les réglages par défaut de « Contrast » à « Phase ».

Remarques

• Si le signal d'entrée est vidéo et le standard couleur du signal vidéo n'est pas NTSC, « Phase » n'est pas disponible.
• « Chrominance » et « Phase » ne sont pas disponibles pour l'entrée provenant de l'ordinateur.
• « Normal » comme réglage « ASPECT » correspond à « 4:3 » pour un signal vidéo ou à « Réel » pour un signal d'ordinateur.

Fenêtre Setup (Réglage)

Cette fenêtre vous permet de définir le Network Password (Mot de passe réseau). Les paramètres réglés par défaut sont les suivants :

Name (Nom) : root

Password (Mot de passe) : pudadm

Une fois que vous avez effectué des modifications ou saisi des informations, cliquez sur « Apply »

(Appliquer) en bas de chaque fenêtre pour activer les réglages.

Il est impossible d'utiliser des caractères spéciaux dans les zones de texte.

Owner Information (Informations concernant le propriétaire)

Owner (Propriétaire)

Saisissez ici les informations relatives au propriétaire.

Display Location (Emplacement de l'écran)

Saisissez ici les informations relatives à l'emplacement d'installation de l'écran.

Remarque

N'utilisez pas d'espace lorsque vous saisissez les informations. Sinon, il est possible que le nom du fichier ne s'affiche pas correctement.

Mémo

Vous pouvez saisir des informations complémentaires ici.

Heure

Heure

Saisissez la date, le jour de la semaine, l'année, le mois et le jour.

Réseau

Protocole Internet (TCP/IP)

Sélectionnez « Spécifier une adresse IP » pour saisir chaque valeur dans la chaîne numérique de l'adresse IP.

Sélectionnez « Obtenir une adresse IP (DHCP) » pour obtenir une adresse automatiquement auprès du serveur DHCP. Notez qu'en pareil cas, l'adresse IP peut changer chaque fois que l'écran installé est mis sous tension.

Remarque

L'adresse IP peut être définie à partir du menu de l'écran. Pour plus de détails, reportez-vous à « Configuration de l'adresse IP » (page 32).

Mot de passe

Le nom d'administrateur, le nom d'utilisateur ainsi que les informations relatives au mot de passe peuvent être saisis ici. Le nom d'administrateur est toujours « root ».

Chaque nom peut contenir 8 caractères au maximum. Lorsqu'un nom d'utilisateur et un mot de passe ont été définis, l'écran « Mot de passe réseau » s'affiche dès que l'affichage de l'écran de contrôle de l'écran est activé. Pour garantir la sécurité du réseau, il est recommandé de définir un nom d'utilisateur et un mot de passe.

Rapport d'erreur

Error Report (Rapport d'erreur)

Si une erreur de fonctionnement se produit au niveau de l'écran, un rapport d'erreur est immédiatement envoyé par e-mail (notification d'erreur).

Status Report (Rapport d'état)

L'état de l'écran peut être signalé par e-mail, à intervalle déterminé.

Address (Adresse)

Saisissez ici l'adresse e-mail de destination. Le rapport d'erreur peut être envoyé simultanément vers quatre destinations maximum. Chaque adresse peut contenir au maximum 64 caractères.

Mail Account (Compte de messagerie)

Mail Address (Adresse de messagerie) :

Saisissez ici l'adresse e-mail attribuée.

L'adresse peut contenir au maximum 64 caractères.

Outgoing Mail Server (Serveur de courrier sortant) (SMTP) :

Saisissez ici l'adresse du serveur de messagerie. L'adresse peut contenir au maximum 64 caractères.

Send Test Mail (Envoyer courrier test) :

Afin de tester si l'e-mail peut être envoyé avec succès à l'adresse ou aux adresses spécifiées, cochez cette case et cliquez sur « Apply ». Un e-mail test sera envoyé.

Remarque

Si les éléments suivants ne sont pas définis ou si les réglages sont incorrects, un message d'erreur apparaît et il se peut que l'e-mail test ne soit pas envoyé :

• Adresse de destination
• Adresse du compte de messagerie et adresse du serveur de messagerie (SMTP)

Permet d'accéder aux réglages avancés pour utiliser différentes applications sur le réseau. Effectuez les réglages correspondants à chaque application respective.

Advertisement (Publicité)

Permet de régler les paramètres des fonctions Advertisement et Broadcast (Diffusion) sur le réseau.

ID Talk

Permet de régler les paramètres de la fonction ID Talk. ID Talk est un protocole permettant la commande de l'écran à partir du réseau. Les options commandées incluent divers réglages et ajustements comme la température des couleurs et le gamma. Pour plus de détails concernant les commandes ID Talk prises en charge, contactez votre revendeur Sony local.

SNMP

L'écran est un périphérique réseau prenant en charge le protocole SNMP (Simple Network Management Protocol). Outre le MIB-II standard, Sony Enterprise MIB est également pris en charge. Cette fenêtre permet également d'effectuer les réglages SNMP. Pour plus de détails sur les commandes SNMP prises en charge, contactez votre revendeur Sony local.

Réinitialisation aux valeurs par défaut

Pour rétablir les valeurs par défaut de tous les réglages effectués sur la fenêtre « Setup », validez le réglage « Tout réinitialiser », puis refaites les réglages appropriés pour le réseau.

Dépannage

Vérifiez si le témoin ⏻ clignote en rouge.

Lorsqu'il clignote

La fonction d'autodiagnostic est activée.

1. Comptez le nombre de fois où le témoin ⏻ clignote et mesurez la durée pendant laquelle il s'arrête de clignoter. Par exemple, le témoin clignote 2 fois, s'arrête pendant 3 secondes, puis clignote de nouveau 2 fois. 2. Appuyez sur l'interrupteur ⏻ (POWER) sur l'écran et sur l'interrupteur d'alimentation principale pour le mettre hors tension, puis débranchez le cordon d'alimentation. Contactez votre revendeur ou un centre de service Sony et indiquez la séquence de clignotement (nombre de clignotements et durée d'extinction).

Lorsqu'il ne clignote pas

1. Vérifiez les éléments dans le tableau ci-dessous. 2. Si le problème persiste, confiez votre écran à un personnel qualifié.

Problème Solution possible

L'interrupteur d'alimentation et les touches de commande de l'écran ne fonctionnent pas.	• Vérifiez les réglages de « Réglage commande » (page 29).
L'écran ne s'allume pas bien que l'interrupteur ⏻ (POWER) soit sur ON ou la touche ON (alimentation) de la télécommande soit sur ON.	• Vérifiez si l'interrupteur d'alimentation principale n'est pas sur « OFF » (page 11).
Pas de signal vidéo sortant de la prise Connecteur HD15 (RGB/COMPONENT) OUT.	• Aucun signal ne sort de Connecteur HD15 (RGB/COMPONENT) OUT lorsque cet appareil est en veille ou lorsque l'alimentation est coupée.
Aucun signal ne sort de la prise HD-SDI OUT du BKM-FW16.	• Aucun signal ne sort de HD-SDI OUT lorsque cet appareil est en veille ou lorsque l'alimentation est coupée.
Pas d'image.
Pas d'image.	• Vérifiez le raccordement entre l'équipement vidéo et l'écran.• Vérifiez les réglages de « RGB/YUV » (page 31).• Changez d'entrée à l'aide de la touche INPUT de l'écran ou de la télécommande (pages 10, 14).
L'écran se met automatiquement hors tension.	• Vérifiez si « Régl. minuterie » est activé (page 29).• Vérifiez si la fonction « Arrêt auto » est réglée sur « Oui » (page 30).• Vérifiez si la température de la pièce n'est pas supérieure à 40°C.
L'écran se met automatiquement sous ou hors tension.	• Vérifiez les réglages de « Commande HDMI » (page 32).
Problème Solution possible
Image de mauvaise qualité.
Aucune couleur/Image sombre/Image trop lumineuse/Couleurs incorrectes/L'image devient de plus en plus sombre/Des parasites horizontaux apparaissent sur l'image	· Appuyez sur PICTURE pour sélectionner le « Mode de l'image » de votre choix (page 14).· Réglez les options de « Réglage mode image » dans les réglages « Image/Son » (pages 23, 24).· Vérifiez l'état du câble de signal.· Vérifiez si la température de la pièce n'est pas supérieure à 40°C.· Vérifiez les réglages dans « Mode ECO » (page 29).
Toute l'image tend vers le vert ou le violet.	· Vérifiez les réglages de « RGB/YUV » (page 31).
Pas de son/Son parasité.
Image affichée, pas de son.	· Vérifiez la commande du volume.· Appuyez sur la télécommande ou sur + de sorte que « Muting » (Sourdine) disparaisse de l'écran (page 15).· Vérifiez le réglage de « Sortie haut-p. » (page 29).
La télécommande ne fonctionne pas.	· Vérifiez la polarité des piles ou changez les piles.· Dirigez la télécommande vers le capteur de télécommande de l'écran.· Ne placez pas d'obstacles dans la portée du capteur de télécommande.· Vérifiez les réglages de « Réglage commande » (page 29).· Des lampes fluorescentes peuvent interférer avec le fonctionnement de la télécommande. Éteignez les lampes fluorescentes.
Connexion impossible au réseau.	· Branchez fermement le câble sur le connecteur REMOTE.· Vérifiez les paramètres réseau de l'ordinateur.· Rétablissez les réglages par défaut en attribuant le réglage « Tout réinitialiser » du menu de réglage « Réglage » puis en attribuant de nouveau au réseau les réglages appropriés.· Vérifiez les réglages de « Port réseau » (page 32).
La fenêtre de contrôle de l'écran (la fenêtre Web qui affiche l'interface utilisateur graphique de l'écran) n'apparaît pas.	· Cliquez sur le bouton d'actualisation ou de rechargement de votre navigateur Web.· Assurez-vous que l'adresse IP est correcte.· Utilisez Internet Explorer 7.0 ou une version ultérieure.· Effacez le cache du navigateur.

Tableau de référence des signaux d'entrée

Signaux d'ordinateur

	Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
1	VGAa)-1 (VGA 350) 31,5 70
2	640 × 480@60 Hz 31,5 60
3	Macb) 13" 35,0 67
4	VGA (VGA TEXT) 31,5 70
5	800 × 600@60 Hz ( VESAc) STD)	37,9	60
6	Mac 16" 49,7 75
7	1024 × 768@60 Hz (VESA STD)	48,4	60
8	1024 × 768@75 Hz (VESA STD)	60,0	75
9	1024 × 768@85 Hz (VESA STD)	68,7	85
10	1152 × 864@75 Hz (VESA STD)	67,5 75
11	Mac 21" 68,7		75
12	1280 × 960@60 Hz (VESA STD)	60,0 60
13	1280 × 1024@60 Hz (VESA STD)	64,0 60
14	1600 × 1200@60 Hz (VESA STD)*,**	75,0 60
15	848 ×480@60 Hz ( CVTd) )	29,8 60
16	848 ×480@85Hz (CVT)	43,0 85
17	1280 × 720@60Hz (CVT)	44,8 60
18	1280 × 768@60 Hz (CVT)	47,8 60
19	1280 × 768@75Hz (CVT)	60,3 75
20	1280 × 960@60Hz (CVT)	59,7 60
21	1360 × 768@60 Hz (CVT)	47,7 60
22	800 ×600@60Hz (CVT)	37,4 60
23	1024 × 768@60 Hz (CVT)	47,8 60
24	1280 × 1024@60Hz (CVT)	63,7 60
25	1400 × 1050@60 Hz (CVT)*,**	65,3 60
26	1600 × 1200@60 Hz (CVT)*,**	74,5 60
27	1920 × 1080@60Hz** 66,6 60

Signaux TV/Video

a) VGA est une marque déposée de International Business Machines Corporation, États-Unis. b) Macintosh est une marque commerciale de Apple Inc., déposée aux États-Unis et dans d'autres pays. c) VESA est une marque déposée de la Video Electronics Standards Association. d) VESA Coordinated Video Timing (Synchronisation de vidéo coordonnée VESA)

Remarques

• Pour les signaux HDTV, émettez le signal de synchronisation à trois niveaux vers la deuxième broche du connecteur HD15 (RGB/COMPONENT) IN.
• Si les couleurs sont très claires après la transmission d'un signal DVD vers l'écran, réglez « Chrominance » dans les réglages « Image/Son ».
• Lorsque la phase est réajustée, la résolution diminue.
• Il n'est pas certain que les signaux provenant de l'ordinateur Macintosh reconnaissent l'entrée RVB numérique.
• Le signal suivi de * ne peut pas être transmis à DVI IN.
• Le signal indiqué par ** ne prend pas en charge la fonction PinP (image principale).
• Les signaux synchrones composites correspondent aux n° 2, 4, 5, 7, 12, 13 et 14 du tableau des signaux à gauche.
• Il n'est pas certain que les signaux vidéo sans signal de salve couleur soient reconnus.

Affichage à l'écran du signal d'entrée et du statut de l'écran

Affichage à l’écran	Signification
640 × 480 / 60 (exemple)	Le signal d’entrée sélectionné est un signal d’ordinateur.
480 / 60I (exemple) Le	signal d’entrée sélectionné est un signal vidéo à composantes.
NTSC (exemple) Le signal	signal d’entrée sélectionné est un signal vidéo.
Signal non pris en charge	Le signal d’entrée sélectionné n’est pas un signal pris en charge.
Pas de signal Aucun signal	signal d’entrée n’est reçu.
Composantes Le signal	d’entrée sélectionné est un signal vidéo à composantes.
HD15 L’entrée sélectionnée est HD15.« RGB/YUV » est réglé sur « Automatique ».
HD15 RGB L’entrée sélectionnée est HD15.« RGB/YUV » est réglé sur « RGB ».
Composantes HD15 L’entrée sélectionnée est HD15.« RGB/YUV » est réglé sur « YUV ».
DVI Le signal d’entrée	sélectionné est DVI.
HDMI Le signal d’entrée sélectionné est HDMI.
Vidéo Le signal vidéo	composite est sélectionné.
Option HD SDI Le signal	HDI SDI de l’entrée Option est sélectionné.

Spécifications

Traitement du signal vidéo

Système écran : écran LCD a-Si TFT à matrice active

Résolution de l'écran

1 920 points (horizontale) × 1 080 lignes (verticale)

Taux d'échantillonnage

13,5 MHz à 162 MHz

Standard couleur NTSC/PAL

Signal d'entrée : voir page 40.

Profondeur de pixels

0,63 (horizontale) mm × 0,63 (verticale)

mm (1/32 po × 1/32 po)

Taille d'image : 1 209,6 (horizontale) × 680,4 (verticale)

mm (47 5/8 po × 26 7/8 po)

Taille de l'écran : 54 3/4 pouces (diagonale 1 387,8 mm)

Entrées et sorties

REMOTE : Port réseau (10BASE-T/100BASE-TX)

D-sub à 9 broches (femelle) (× 1)

(RS-232C)

AUDIO : AUDIO OUT (L/R)

VIDEO : Connecteur RCA

VIDEO IN : BNC (× 1)

VIDEO OUT : BNC (× 1)

Vidéo composite, 1 Vcc ±2 dB sync négative, 75 Ω

(terminaison automatique)

AUDIO IN

Mini-prise stéréo (× 1)

500 mVrms, haute impédance

COMPONENT (Y, PB/CB, PR/CR) IN

Connecteur RCA

HD15 (RGB/COMPONENT)

HD15 (RGB/COMPONENT) IN

D-sub à 15 broches (femelle) (× 1)

(Voir page 43.)

HD15 (RGB/COMPONENT) OUT

D-sub à 15 broches (femelle) (× 1)

(Voir page 43.)

AUDIO IN

Mini-prise stéréo (× 1)

500 mVrms, haute impédance

DVI IN

(Compatible avec la spécification DVI rév. 1.0)

AUDIO IN

Miniprise stéréo (× 1)

500 mVrms, haute impédance

HDMI HDMI IN

(HDMI (1080p))

SPEAKER Sortie Enceintes (G/D)

6 Ω 7W + 7W

Caractéristiques générales

Alimentation requise

100 V à 240 V AC, 50/60 Hz,

2,9 A (maximum)

Consommation électrique

290 W (maximum)

0,5 W (maximum en veille)

Conditions d'utilisation

Température : 0 °C à 40 °C

(32 °F à 104 °F)

Humidité : 20% à 90%

(sans condensation)

Conditions de stockage/transport

Température : -10 °C à + 40 °C

(14 °F à 104 °F)

Humidité : 20% à 90%

(sans condensation)

Dimensions 1 253 mm × 723,8 mm × 120 mm

(49 3/8 po. × 28 1/2 po. × 4 3/4 po.)

1 253 mm × 771,9 mm × 292,6 mm

(49 3/8 po. × 30 1/2 po. × 11 5/8 po.)

(support optionnel compris)

(l/h/p, hors éléments saillants)

Poids Environ 35,7 kg (78,7 lb.)

Environ 37,5 kg (82,7 lb.)

(support optionnel compris)

Accessoires fournis

Cordon d'alimentation secteur (1)

Support de fiche secteur (2)

Supports de câbles (6)

Télécommande RM-FW002 (1)

Piles au manganèse AA (R6) (2)

Mode d'emploi (1)

Accessoires en option

Support d'écran SU-S02

Enceintes SS-SPG02

Adaptateurs en option pour l'extension

du système, série BKM-FW

Règlements de sécurité

UL 60950-1, CSA No. 60950-1-03 (c-

La conception et les spécifications sont sujettes à modification sans préavis.

Affectation des broches

Connecteur HD15 RGB/COMPONENT (D-sub à 15 broches)

N° de broche	Signal
1 Vidéo rouge ou	C	R/PR
2 Vidéo verte ou	Y
3 Vidéo bleue ou	C	B/PB
4	M	a	s
5	M	a	s
6 Masse du rouge
7	M	a	s
8 Masse du bleu
9 Non utilisé
10 Masse
11 Masse
12 SDA
13 H sync, sync composite ou vidéo composite (comme signal sync)
14 Sync V
15 SCL

Remarque

Quand un signal à composantes est transmis, faire attention de ne pas transmettre des signaux synchronisés aux broches 13 et 14. Sinon, l'image peut ne pas s'afficher correctement.

Index

Nombres

4:3 16, 28

A

Address (Adresse) 36

Advanced (Réglages avancés) 37

Advertisement (Publicité) 37

Aff. horloge 29

Affichage auto Oui 32

Affichage multiple 22, 27

Affichage statut 22, 29

Aigu 25

Arrêt auto 30

Arrêt auto dispositif 32

B

Balance 25

C

Capteur de télécommande 8

Chrominance 23

CineMotion 24

Commande HDMI 32

Conférence 23

Connecteur AUDIO IN 11, 12, 13

Connecteur AUDIO OUT 11

Connecteur DVI 13

Connecteur DVI IN 13

Connecteur HD15 (RGB/

COMPONENT) 12

Connecteur HD15 (RGB/

Connecteur REMOTE 13

Connecteur VIDEO IN 11

Contraste 23

Correct. gamma 24

Délai d'activation 32

DPMS 30

Dynamique 25

E

Échanger 26

Éclatant 23

Économiseur d'écran 31

Emplacement OPTION 11

Error Report (Rapport d'erreur) 36

Espacement 28

F

Fenêtre 27

Fenêtre Configure (Configurer) 35

Fenêtre Control (Commande) 35

Fenêtre Information (Informations) 35

Fenêtre Setup (Réglage) 36

Format 16, 22, 28

Format de sortie 27

G

Grand zoom 16, 28

Grave 25

|

ID Talk 37

Image active 26

Image Dynamique 24

Informations 22, 32

Interrupteur d'alimentation principale 11

IP Address Setup (Réglage adresse

Réglage de l'adresse IP

IP) 32

L

Langue 22, 29

LED 27

Luminosité 23

M

Mail Account (Compte de messagerie) 36

Mail Report (Rapport d'erreur) 36

Minuterie M/A 29

Mode cinéma 16

Mode de contrôle 30

Mode de l'image 22, 23

Mode du son 22, 25

Mode ECO 22, 29

Mode ECO 22, 29

Mode sync. 31

N

Netteté 23

Network (Réseau) 36

Numéro d'index 15, 18, 29

0

concernant le propriétaire) 36

P

Password (Mot de passe) 36

Personnalisé 23, 25

Phase 23, 28

Plein écran 16, 28

Plein écran 1 16, 28

Plein écran 2 16, 28

Plus lumineux 24

Port réseau 32

Porte-câbles 21

Pos. horizontale 28

Pos. verticale 28

Position 27

Position de l'image 26

Position du Menu 31

Prise AC IN 11, 20

Prise SPEAKER 11

R

Réduction du bruit 23

Réel 16, 28

Régl. écran auto 30

Régl. horloge 29

Régl. minuterie 22, 29

Réglage automatique 28

Réglage commande 29

Réglage écran 22, 28

Réglage mode son 22, 25

Réglages écran 22, 26

Speed Setup (Réglage vitesse) 32

Standard 23, 25

Standard couleur 31

Status Report (Rapport d'état) 36

Surbalayage 30

Surround 25

T

Taille horizontale 28

Taille image 26

Taille verticale 28

TC Control 23

Témoin d'alimentation/veille 8

Temp. couleur 24

Touche de contraste 15

Touche de sourdine 15

Touche de volume 10, 15

Touche DISPLAY 15

Touche DVI 14

Touche ENTER 10

Touche HD15 15

Touche HDMI 14

Touche INPUT 10

Touche MENU 10, 14, 22

Touche Mode cinéma 14, 16

Tout réinitialiser 22, 32

Tuiles 27

Z

Zoom 16, 28

AVERTISSEMENT
