Type de produit	Caisson de basses actif
Caractéristiques techniques principales	Subwoofer avec haut-parleur de 25 cm, réponse en fréquence de 30 Hz à 200 Hz
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions : 400 x 400 x 400 mm
Poids	Environ 12 kg
Compatibilités	Compatible avec les systèmes audio JVC et autres systèmes avec entrée RCA
Type de batterie	Non applicable (caisson de basses alimenté par le secteur)
Tension	220-240 V
Puissance	Puissance de sortie de 100 W RMS
Fonctions principales	Contrôle du volume, réglage de la fréquence de coupure, phase inversée
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable, respecter les instructions d'utilisation
Informations générales utiles	Vérifier la compatibilité avec votre système audio avant l'achat

FOIRE AUX QUESTIONS - SP-DWF10 JVC

Comment connecter le JVC SP-DWF10 à mon téléviseur ?

Pour connecter le JVC SP-DWF10 à votre téléviseur, utilisez un câble RCA ou une connexion optique, selon les ports disponibles sur votre téléviseur. Assurez-vous de sélectionner la bonne source sur le JVC SP-DWF10 après la connexion.

Pourquoi mon JVC SP-DWF10 ne produit-il pas de son ?

Vérifiez que le volume est réglé à un niveau audible et que le JVC SP-DWF10 est correctement alimenté. Assurez-vous également que la source audio est correctement connectée et sélectionnée.

Comment régler les basses sur le JVC SP-DWF10 ?

Utilisez le bouton de réglage des basses sur le panneau avant ou la télécommande du JVC SP-DWF10 pour ajuster le niveau des basses selon vos préférences.

Le JVC SP-DWF10 est-il compatible avec les téléviseurs intelligents ?

Oui, le JVC SP-DWF10 est compatible avec la plupart des téléviseurs intelligents. Assurez-vous d'utiliser les bonnes connexions audio pour une intégration optimale.

Que faire si le JVC SP-DWF10 se coupe pendant l'utilisation ?

Cela peut être dû à une surchauffe ou à un problème d'alimentation. Assurez-vous que le système est bien ventilé et vérifiez le câble d'alimentation. Si le problème persiste, contactez le service client.

Comment réinitialiser le JVC SP-DWF10 aux paramètres d'usine ?

Pour réinitialiser le JVC SP-DWF10, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le JVC SP-DWF10 peut-il être utilisé avec un système audio surround ?

Oui, le JVC SP-DWF10 peut être intégré dans un système audio surround, mais vous devrez vous assurer que votre récepteur audio est compatible avec le type de connexion utilisé.

Où puis-je trouver des pièces de rechange pour le JVC SP-DWF10 ?

Les pièces de rechange pour le JVC SP-DWF10 peuvent être trouvées sur le site officiel de JVC ou auprès de détaillants agréés. Vérifiez également les plateformes en ligne de vente de pièces électroniques.

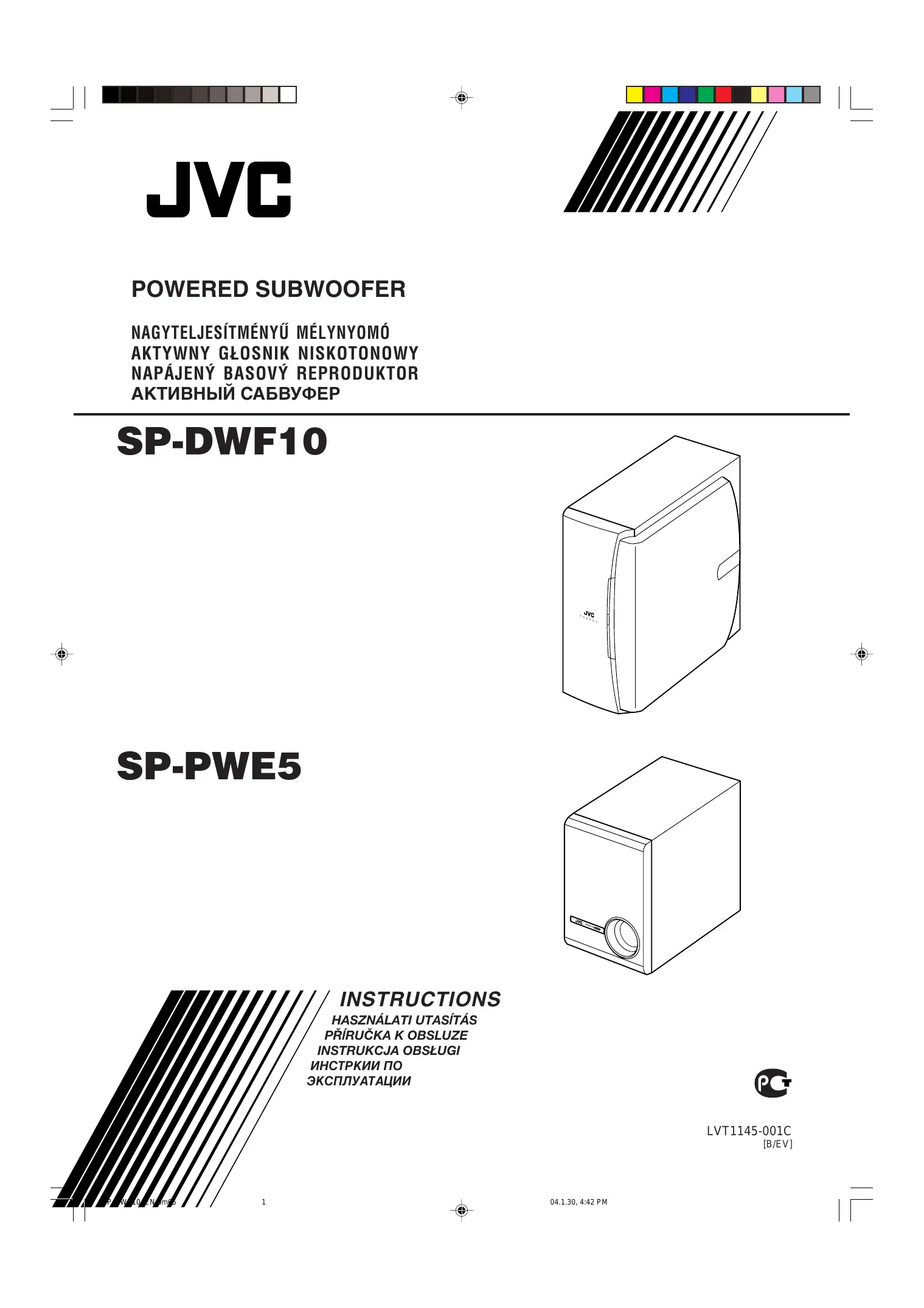

MODE D'EMPLOI SP-DWF10 JVC

POWERED SUBWOOFER

NAGYTELJESITMÉNYU MÉLYNYOMO

AKTYWNY GLOSNIK NISKOTONOWY

NAPAJENY BASOVY REPRODUKTOR

AKTINBHHI CABBYΦEP

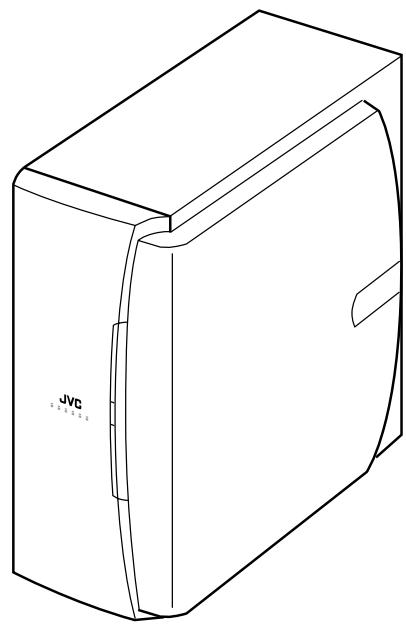

SP-DWF10

SP-PWE5

IMPORTANT for the U.K.

DO NOT cut off the mains plug from this equipment. If the plug fitted is not suitable for the power points in your home or the cable is too short to reach a power point, then obtain an appropriate safety approved extension lead or consult your dealer.

BE SURE to replace the fuse only with an identical approved type, as originally fitted.

If nonetheless the mains plug is cut off ensure to remove the fuse and dispose of the plug immediately, to avoid a possible shock hazard by inadvertent connection to the mains supply.

If this product is not supplied fitted with a mains plug then follow the instructions given below:

IMPORTANT:

DO NOT make any connection to the terminal which is marked with the letter E or by the safety earth symbol or coloured green or green-and-yellow.

The wires in the mains lead on this product are coloured in accordance with the following code:

Blue: Neutral

Brown:Live

As these colours may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black.

The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

IF IN DOUBT - CONSULT A COMPETENT ELECTRICIAN.

— SAFETY INSTRUCTIONS —

"SOME DOS AND DON'TS ON THE SAFE USE OF EQUIPMENT"

This equipment has been designed and manufactured to meet international safety standards but, like any electrical equipment, care must be taken if you are to obtain the best results and safety is to be assured.

Do read the operating instructions before you attempt to use the equipment.

Do ensure that all electrical connections (including the mains plug, extension leads and interconnections between pieces of equipment) are properly made and in accordance with the manufacturer's instructions. Switch off and withdraw the mains plug when making or changing connections.

Do consult your dealer if you are ever in doubt about the installation, operation or safety of your equipment.

Do be careful with glass panels or doors on equipment.

DON'T continue to operate the equipment if you are in any doubt about it working normally, or if it is damaged in any way—switch off, withdraw the mains plug and consult your dealer.

DON'T remove any fixed cover as this may expose dangerous voltages. DON'T leave equipment switched on when it is unattended unless it is specifically stated that it is designed for unattended operation or has a standby mode.

Switch off using the switch on the equipment and make sure that your family know how to do this.

Special arrangements may need to be made for infirm of handicapped people.

DON'T use equipment such as personal stereos or radios so that you are distracted from the requirements of traffic safety. It is illegal to watch television whilst driving.

DON'T listen to headphones at high volume as such use can permanently damage your hearing.

DON'T obstruct the ventilation of the equipment, for example with curtains or soft furnishing.

Overheating will cause damage and shorten the life of the equipment. DON'T use makeshift stands and NEVER fix legs with wood screws—to ensure complete safety always fit the manufacturer's approved stand or legs with the fixings provided according to the instructions.

DON'T allow electrical equipment to be exposed to rain or moisture.

ABOVE ALL.

• NEVER let anyone, especially children, push anything into holes, slots or any other opening in the case—this could result in a fatal electrical shock.

• NEVER guess or take chances with electrical equipment of any kind—it is better to be safe than sorry!

B COOTBETCTBnC 3aKoHOM Pocncko Fedepaun "O 3aunTe npab notpebnteJe" cPOK Cnyk6bl (rOndocTn) DaHHORo TOBAPA, "NO NCTeueHn KOTOPORo OH MOxet IpeDCTABnTb ONaCHOCTb DnJ Xn3Hn, 3dOpOBbI aOTpebNTeJIa, pInuHnABy BpeD erO mMyEcSTBy nIN OKpykaHOSei CpeDe" COCTaBnEeT CeMb (7) JET CO DN H PON3BOcTBA. 3TOT cPOK YBLAEcBpeMeHem, B TeueHne KOTOPORo nOTpebNTeJIb DaHHORo TOBAPA MOxET 6e3OnacHO IM NOLb3OBaTbCS Prn ycNoBn Co6LIODeHn IHCTpyKcNl PO 3KcNpYatau nn DaHHoro TOBAPA, nPOBoJn Heo6XODmOE ObcLyXNBaHne, BKIoUaIOUe ee 3aMeHy paCXoNDbIX MaTePnaIOB n/nn COOTBETCTBYIOUe peMOHTHOe oBeCneueHne B CPeuaJIIN3nPoBaHHom cepBnCHOM ceHTpe.

Дононтульные Косmetиески MaTeрnaльк Дадному TOВау, NOCTaBЯемы BmecTe C HIM, MOryT XpaHnTBcR B TeueHne DBvX (2) Лет с ду erо пpon3BOdCTBa.

CpOK cIyJX6bl (rOJHOCTn), KpOME CpOKa XpaHeHnI DOnOJIHnTeJbHbIX KOcMeTnueCKNX MaTePnaJIOB, yNOMaHyTbIX B IpeIbI dyuX NByx NyHKTaX, He 3aTppaIIBaET HnKaKnx dpyrIx npab NOTpe6nteJI, B YacTHoCTn, rapaHTnHOrO CBnDeTeJIbCTBa JVC, KOtOpoe OH MOKeT NOJUHTb B COOTBeTCTBn C 3aKOHOM O npabax NOTpe6nteJI nII dpYrIX 3aKOHOB, CBa3AHbIX C HIM.

Thank you for purchasing a JVC speaker.

Before you begin using it, please read the instructions carefully to be sure you get the best possible performance. If you have any questions, consult your JVC dealer.

Warnings, Cautions and Others

To reduce the risk of electrical shocks, fire, etc.:

1. Do not remove screws, covers or cabinet.
2. Do not expose this appliance to rain or moisture.

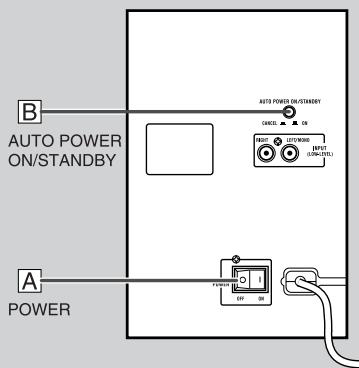

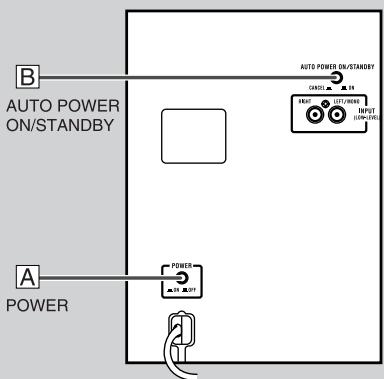

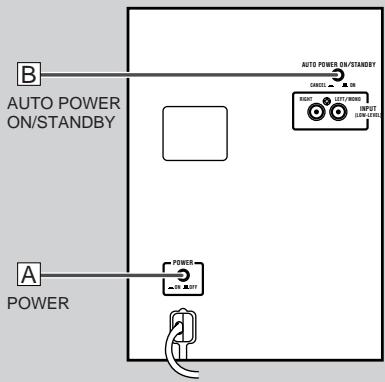

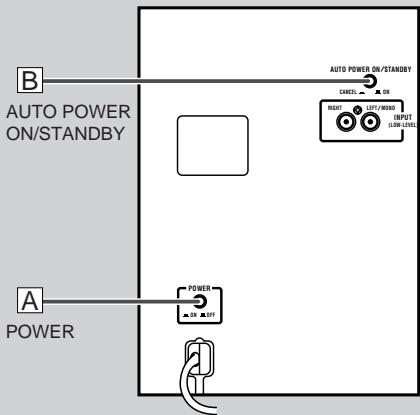

Caution—POWER switch

This apparatus is provided with the POWER switch to minimize power consumption for safe use. Therefore,

1. Before doing initial settings, complete all the connections required, connect the mains plug into the wall outlet, then set the POWER switch to ON [I or -].
2. When not in use, set the POWER switch to OFF [O or]. This disconnects the mains line.

Cautions

• Do not block the ventilation openings or holes. (If the ventilation openings or holes are blocked by a newspaper or cloth, etc., the heat may not be able to
• Do not place any naked flame sources, such as lighted candles, on the apparatus.
• When discarding batteries, environmental problems must be considered and local rules or laws governing the disposal of these batteries must be followed strictly.
• Do not expose this apparatus to rain, moisture, dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the apparatus.

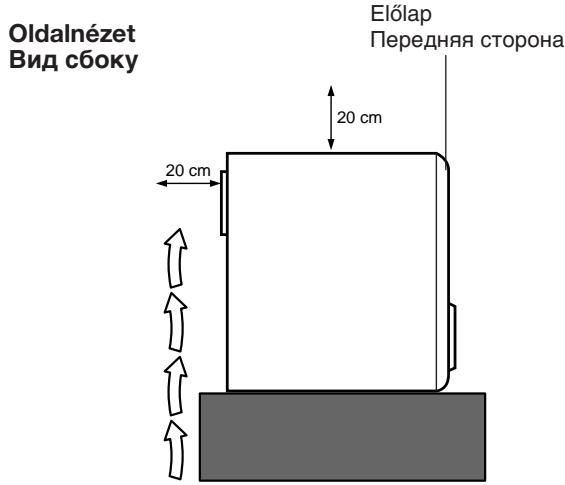

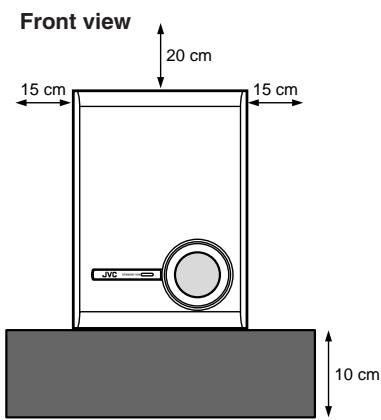

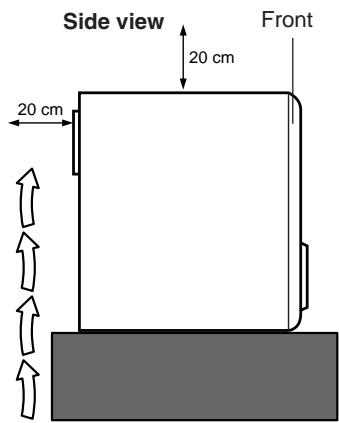

Caution—Proper Ventilation

To avoid risk of electric shock and fire, and to prevent damage, locate the apparatus as follows:

1 Front: No obstructions and open spacing.
2. Sides/ Top/ Back: No obstructions should be placed in the areas shown by the dimensions below.
3 Bottom: Place on the level surface. Maintain an adequate air path for ventilation by placing on a stand with a height of 10cm or more.

Precautions for installation

• To prevent deformation or discoloration of the cabinet, do not install the unit where it is exposed to direct sunlight or high humidity, and avoid installation near air conditioning outlets.
• Speaker vibrations may cause howling. Place the unit as far away from the player as possible.
• Take the occurrence of earthquakes or other physical shocks into consideration when selecting the installation place, and secure the unit thoroughly.
• Tuner reception may become noisy or hissing if this unit is installed nearby the tuner. In this case, leave a more distance between the tuner and this unit or use an outdoor antenna for better tuner reception without interference from this unit.

• This unit is magnetically shielded to avoid color distortions on TVs. However, if not installed properly, it may cause color distortions. So, pay attention to the following when installing the unit.

• When placing this unit near a TV set, turn off the TV's main power switch or unplug it before installing this unit. Then wait at least 30 minutes before turning on the TV's main power switch again.

Some TVs may still be affected even though you have followed the above. If this happens, move this unit away from the TV.

• When the TV screen shakes, move this unit away from the TV to find a position where the screen doesn't shake and then set the unit there.

Precautions for Daily Use

• To maintain the appearance of the unit

Wipe with a dry, soft cloth if the cabinet or control panel should become dirty. If very dirty, apply a small amount of water or neutral detergent to the cloth and wipe clean. Then wipe with a dry cloth.

To improve the sound field

If the speakers are facing a solid wall or glass door, etc., it is recommended to furnish the wall with materials that absorb sounds, for example by hanging up thick curtains, to prevent reflections and standing waves.

Checking the Supplied Accessories

Check to be sure you have the following supplied accessories. The number in parenthesis indicates the quantity of the piece supplied.

• Monaural audio cord (1)

If the item mentioned above is missing, contact your dealer immediately.

Contents

Warnings, Cautions and Others 3

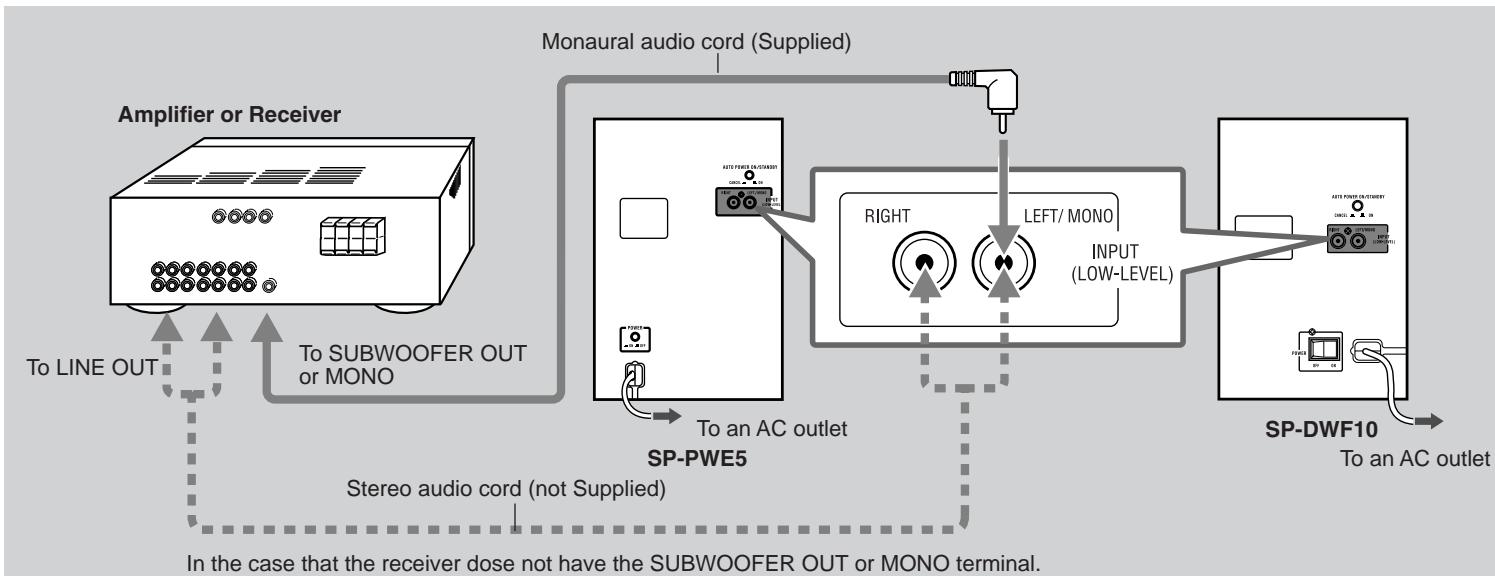

Connections 8

Operations 8

Additional Information 9

CESKY

Dékujeme vám, ze jste zakoupili reproktor JVC.
Před jeho použivámni si pečíve proctěte tento návod k použití, abyste mohlí co nejlepe využivat vynakajíc vlastnosti tohoto vyrobku.
Budete-li mī jakékoli dotazy, obratte se na svého obchodniho zastupce JVC.

Výstráhy, upozorněni a pod.

Pro omezeni rizika urazu elektrickym proudem, požáru a pod.:

1.Nevyjimeje ste srouby, nesnimeje kryty nebo skriin pristroje.
2.Nevystavujte tento pristroj desti nebo vlhkosti

■ Upozorněni—Sítový vypínač POWER switch

Tento prístroj je vybaven sǐtovym vypinačem, ktery zajištuje minimálné spotřebu energia pri jeho bezpečné provozu. Proto:

1. Pred prvním nastavováním provedte věsechna požadovaná zapojeni, zastrěte napajeci kabel do zásuvky a prépněte spínač POWER do polohy ON [I nebo ].
   2.Kdyz pristroj nepouzivate, prepnete spinac POWER do polohy OFF [O nebo ]. Dojde tak k odpojen napajeni.

Upozornéni

• Nezakrývejte větraci olvory. (Jsou-li větraci olvory zakryty např. novinami nebo textilním materialem, nemůže zevnitř odcházet teplo.)
• Nestavte zádný zdroj otevřeného plamene, jako jsou napr. zapálené svicky, na tento prístroj.
• Pri likvidaci bateri miy byt prihlédnuto k ekologickým hlediskum a musi byt prisné dodrženy mistrí predpisy nebo zákony pro likvidaci těchto bateri.
• Nevystavujte tento pristroj desti, vlhkosti, kapajici nebo stifikajici vode a nestavte zaadne predmety naplnene kapalinou, jak je sou napr. vy, na tento pristroj.

■ Upozorněni—Dostatečná ventilace

Pro vyloučeni urazu elektrickým proudem a zamezení nebezpeći požánu umistěte tento prístroj nasledujicím zpúsobem:

1 Predni strana:
zárdné prékázky a volný prístup
2 Boky / vrchní strana / zadní strana: ve vzdálenostech uvedenych v obr. dale nesměji byt Žádné prěkážky.
3 Spodni strana: PPristroj postavte na rovny povrch. Pro zajiisteni dostatechnego prostoru pro proudeni vzduchu postavte tento pristroj na podstavec o vyšce 10 cm nebo větí.

POLSKI

Dziekujemy Państwu za zakup gośnika firmy JVC.
Przed.gojo zastosowaniem prosimy o szczegółowe przyȩzytanie ninejszej instrukczy celem jak nalemszego wykorzystania swietnych wąsciwość togo wyrobu.
W przyypadku jakichkolwiek zapytań prosimy sąwrćic do najblźSZego punktu sprezaźny firmy JVC.

Ostrzeżenia, zworćenie uwagi itp.

W celu ograniczenia rzyka urazu wwyniku Dziatania pradu elektrycznego, pozaru itp.:

1. Nie nalezy wyjmownik srb, zdejmownik oston lub odutowy urzadzenia.
2. Urzadzenia nie nalezy poddawac dziataniu desczcu lub wilgoci.

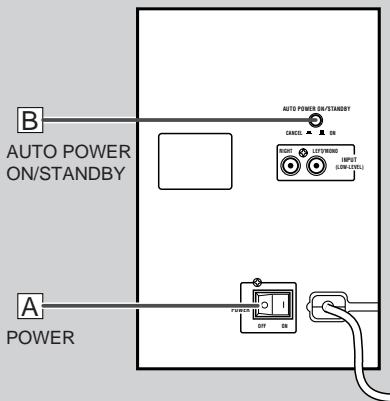

Ostrzeżenie—Wydacznik sieciowy POWER switch

Urzadzenie to wyposazone jest w wyłacznik sieciowy, kóty zapewnia minimalne zuzycie energii podczas seinen bezpiecznej eksploatacja. Dlągo teź naleź:

1. Przed poczatkowym ustawieniem wykonac kompletnie wszystkie wymagane podlączenia, glówn wtyczkte podlączyć do gniaźdka w scianie, potem ustawic przy.§ćznik POWER na ON [ lub ].
2. Gdy nie jest uzywany, ustawic przyȩcznik POWER na OFF [ lub ]. W ten sposob odźaczycie glówny dopły w energii.

Uwaga

• Nie nalezy zakrywać otworów wencylacyjnych. (Jesli otwory wentylacyjne są zakryte np. gazeta lub materialem tekstylnym ciepłogowstajce wewnatrz urzadzenia nie sąbyc odpradowazane).
• Na urzadzeniu nie nalezy stawiac zródta otwartego ognia jakim sa np. zapalone świeczki.
• W przypadku likwidaksi baterii naleź użgólędniać warunki ekologiczne oraz przyestrzegać.),.),),),),),),),),),).
• Urzadzenia nie nalezy poddawac dziataniu desczcu, wilgoci, kapiacej lub pryskajacej wody oraz nie stawiac na nim zaudnych przyedmiotów napetnionych plynem jakimi są np. wazony.

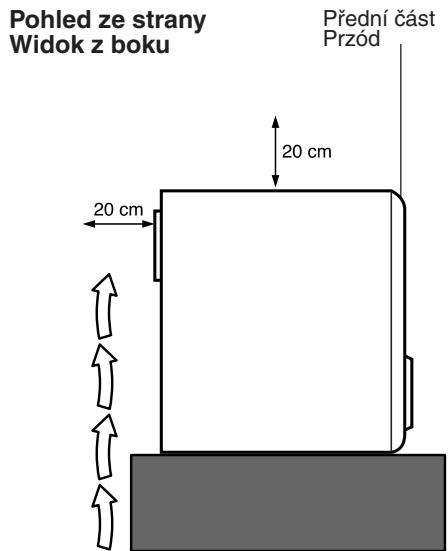

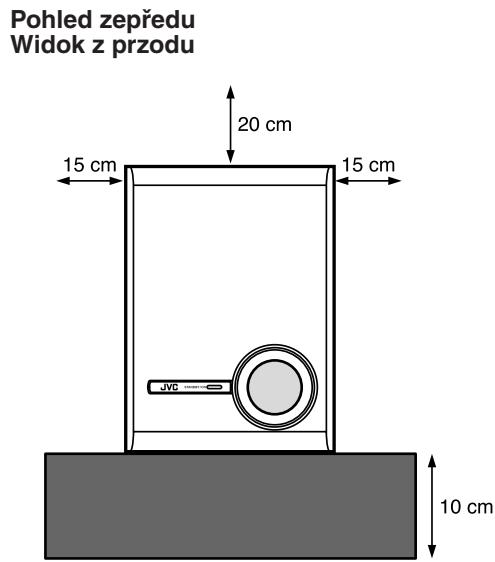

Ostrzeżenie-Dostateczna wentylacja

Celed uniemozliwienia powstania obrazen spowodowanych pradem elektrycznym orazunikiecia pozaru urzadzenia nalezy umiesci w nastapujczy spośob:

1 Strona czołowa:
Brak przyszkód i zapewnióny wolny dostęp.
2 Boki / górna czecs/tyt urzadzenia:
W odlegtosciach podanych na rysunku dalej nie moga sieznajdowaćźadne przyszkody.
3 Spodnia czesc:

Urzadzenie naleź postawic na równej powierzchni.

W celu zapewnienia dostatecznej przyestrzeni dla przyptywugowiatrza urzadzenia nalezy umiescić na podstawce o wysokość 10 cm lub wiekszej.

CESKY

■ Pokyny pro instalaci

• Aby se zabránilo deformaci nebo změne barvy skrǐné, neinstalujte tento prístroj na mística vystavená prímemu slunečnímu zářeni nebo vytoké vlhkosti a neumistujte jej v blízkosti vystupů z klimatizacnich zařizení.
• Vibrate reproduktoru mohou vyvolávat hucéní (howling). Reproduktory umistěte co nejdále od prehravacího zařizení.
• Pri volbe umisteni tohoto pristroje zvazte i moznost vyskytu zemtreseni nebo jinych fyzikalienich otresu a tento pristroj dukladne zajistete.
• Signál tunesu mûze v blízkosti tohoto reproduktoru šumět. V tomto pripadé umistěte tento reproduktor dále od tunesu nebo použijte venkovní anténu pro zlepšeni signálu tunesa pro zamezení interferencí vyvolanych reproduktorem.

• Tento prístroj je vybaven magnetickým stíněním, aby se zabránilo zkreslení barev na TV prijímacích. Pri nevhodné instalaci muže presto ke zkreslení barev docházet. Proto pri instalaci tohoto prístroje věnujte pozornost nasledujicímPokúnám:

• Pri umisteni tohoto pristroje do blízkosti TV prijimace vypněte sítový vypínač televizoru nebo jej prešed instalaci tohoto pristroje odpojte ze sítové zásvuky. Potom vyčkejte alespón 30 minut a televizor opět zapnéte.

Nekteré televizory mohou byt negativné ovlivněny i pri dodrženi uveden'ychPokynu.V toto pripadé umistěte tento reproduktó dále od televizoru.

• Dochází-li ke chvění TV obrazu, oddalte reproduktor od televizoru a najděte pro něj mistro, kde ke chvění docházet nebude.

■ Pokyny pro Denní použivání

Vnejs udrzba

Znečistěnou skřín nebo ovládací panel pristroje otírejte suchým měkkým hadříkem.

Při větím znečistěné otřepte prístroj hadříkem zvlhčeným malým množstvím vody neboneutralém mycím prípravkem a potom prístroj otřete suchým hadříkem.

Zlepséní akustických vlastnosti

Jsou-li reproductory nasměrovány proti pevné stěné nebo skleněnám dveřím a pod., doporučuje se opatrít tuto stěnu materiály pohlucími zvuk, napr. tězkymi závesy, aby se zabránilo odrazúm a stojatým vlám (standing waves).

■ Kontrola dodaného príslušenstvī

Zkontrolujte, zda máte následující dodávané príslušenství. Čísla v závorkách uvádejí počet dodávanych kusu.

Mono-audiokabel (1)

Jestlize tato soucást chybí, obratte se ihned na svého dodavatele.

Obsah

Vystrahy, upozorneni a pod 4

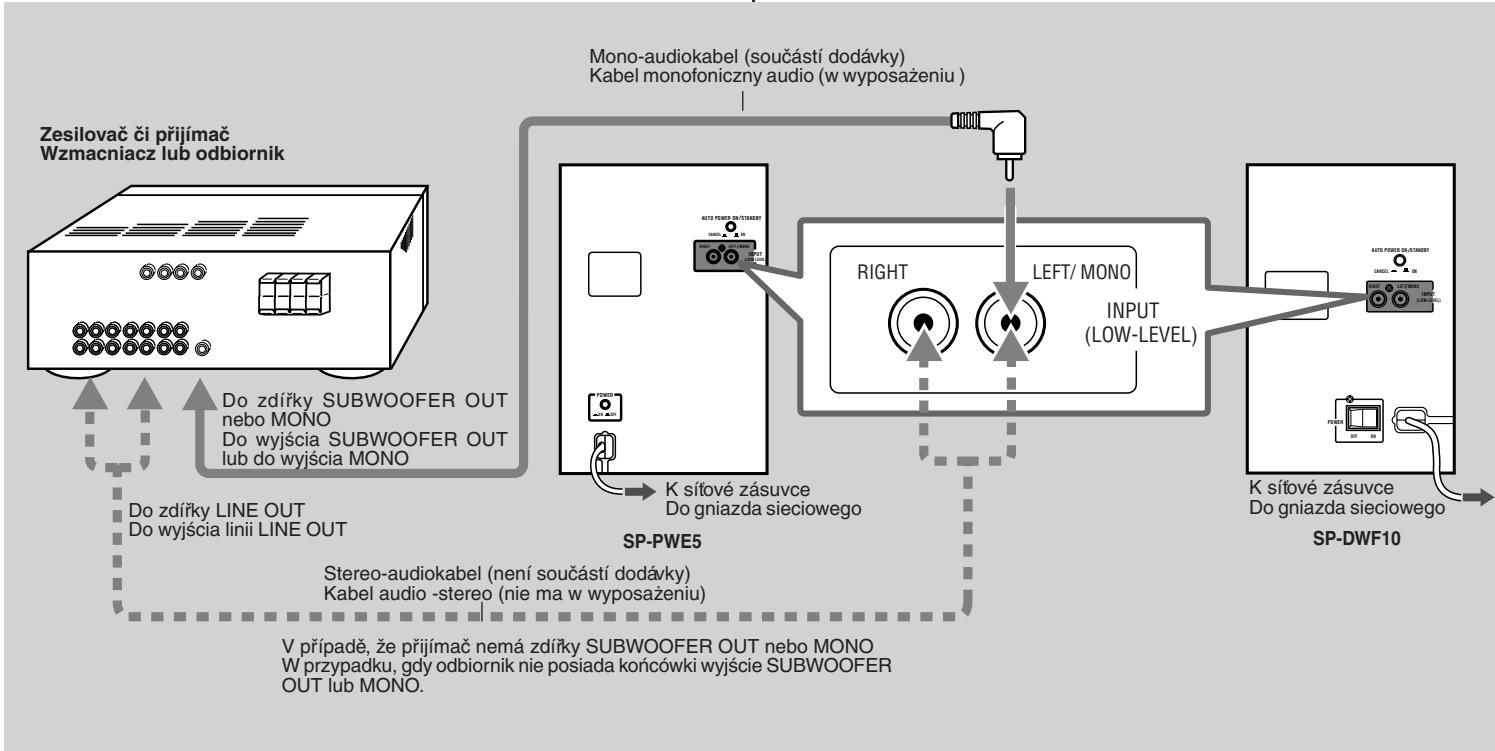

Zapojení 10

Doplinskové informace 10

Funkce pristroje 11

POLSKI

Zalecenia dotyczne instalacji

• W celuUniemozliwienia deformacji lub zmiany koloru obudowy, urzadzenia nie nalezy umieszczac w miejscach bezposredniego dziatania promiensi stonecznych lub wysokiej wilgotnosci oraz w povlizu wylotu z urzadzen wentylacyjnych.
• Wibracja gośnika moga powodowej dudnienie (howling). Gósniki naleź umieszcieć jak najdalej od urzadzen odztwarzajycch.
• Przy wyborze umieszczenia opisywanego urzadzeniaNSEtakie brać pod uwage moziwość wystepowania trzesienia ziemi lub innych wstrzȩśw fizycznych i dlatego urzadzeniaNSEtaky odpowiednio zabezmiepieczyc.
• Sygnat tunera要去以上学历をはんだとが、は子をはむ。W takim wypadku glosnik tackley umiecić w)ięszej odlegosto ci od tunera lub zastosowac antene zewnetrzná celem polepszenia sygnatu tunera i ograniczenia interferenci spowodowanych przy glosnik.

• Urzadzenia wyposazone jest w ekran magnetyczny w celu uniemozliwienia powstawania znieksztacn kolorow w odbiornikach TV. Jednak w przypadkuNieodpowedniago umieszczeniakiego urzadzenia要去 dochodzic do znieksztacenia kolorow. Dlatego przy instalowaniu urzadzenia nalezy kierowa cie nastepujacymi wskazowychkami:

• W przypadku umieszczenia_GOо urzadzenia w povlizu odbiornika TV nalezy wytaczyc wyfwacznik sieciowy telewizora lub przystalowaniem opisywanego urzadzenia sznur zasilajacy telewizora wytaczyc z gniazda sieciowego. Nastepnie poczeka co najmiej 30 minut i telewizor ponownie wzwaczyc.

W niedtórych typach telewizorów powyźsze negatywne zmiany mogą sie pijawic nawet w przypadku przyestrzegania opisywnychzasad. W takim wypadku gólownik sąȩ omieść w growszej odlegtosci od telewizora.

• Jesli ekran TV miga, odsunć urzadzenia od TV, znaleźć.),gdzie ekran nie miga i potem ponówn ustawic urzadzenia.

Wskazówki dotyczęcodzienngo uzytku

Konserwacja zewnętrzna

Zanieczyszczona obudowe lub panel sterownikicy urzadzenia nalewy wycieraśsucha miękka sciereczka.

W przypadku wększego zanieczyszczenia uradzenia sąȩzy wyciercieciereczka nawilżona mały iloscia wody lubneutralnégo srodka czyszczacego a nastepnie wytrzejć je sucha scierka.

- Polepszenie węsciwość akustycznych

Jesli gólsniki skierowane są w strone sciany lub przeszklonych drzwi zalecane jest umieszczenie na scianie materiały pochfaniajacych dzwiek, np. czkie zaftony, w ten sposobUniemozliwymi powstawanie odbic i fal stojacych (standing waves).

■ Kontrola dostarczonego wyposañenia

Naleź skontrolłowac,czy zostoło dostarczone nimiej wymienione wyposzazenia. Numery w nawiasach oznaczą licze biodarczanych sztuk.

- Mono przywód dowiekowy (1)

W przypadku braku_GO elementu nalezy natychmiast zworci się do swojego dostawcy.

Tresc

Ostrzeżenia, zworocenie uwagi itp 4

Podlącenie 10

Informace uzupelniajace 10

Dziatanie urzadzenia 11

MAGYAR

Koszönjuk, hogy JVC reproductort vásárolt.

Hasznalatba vetele elott figyelmesen tanulmányozza át ezt azutasítást, hogy a legnagyobb mértékben kihasznalhassa ezen termek kitūnǒ tulajdonságait.

Barmilyen kerdese eseten, kérjuk, forduljon az On JVC uzleti képviselójehez.

Vigyázat, figyelmeztétésk, stb.

Villanyutés, tuz és hasonlo megelózese érdekében:

1. Necsavarja ki a csavarokat, nevegye le a védolapokat vagy a készülék burkolatát.
2. A készüléket ne érje csapadék vagy nedvesség.

■ Figyelmeztetes—Hálozati kapcsoló POWER switch

Ezen keszülk halózati kapcsolóval van ellátva, amelybiztositäta minimlis fogyasztást a biztonságos üzemeltétés mellett. Ezér:

1. Mielótt megtené az alapbeállításokat, csatlakoztassa valamennyi szükséges csatalkozást, a halózati fócsatlakozót dugja a fali konnektorba, majd a halózati kapcsolóval kapcsoljabe készüléket ( POWER gomb ON állásba) [ I vagy ]
2. Amikor a keszülket nem használja a hálozati kapcsolóval kapcsolja ki (POWER gomb OFF állásba) [O vagy I]. Ezáltal megszünik a fó áramellátas.

■ Figyelmeztétés

• A légrésket ne takarja le. (Amennyiben a légrés például ujsággal vagy valamilyen ronggyal van letakarva a meleg nem tud a készülékból kijutni.)
• Semmiféle nyitott langu fény-vagy hóforrást, pld. gyertyát ne helyezzen a készülékre.
• Az elementk likvidálásanál szemelőtt kell tartani a környezetvedelmi követelényeket, és be kell tartani a helyi előírsokat vagy az elementk likvidálására vonatkozó törvenyt.
• A keszüléket ávni kell az eső, nedvesség, cespegő vagy frecsenő viz előtt, és semmiféle folyadékot, pld. Vázát, tartalmazó edényt ne helyezznan a keszülékre.

■ Figyelmeztetes—Elegndo szellózés

A villamosáram utés és tuz megelőzese érdekében a készüléket a következőpoonsdon helyezze el:

1 Elulso oldal:

Semmi akadály, hogy szabadon lehessen hozzaférnì

2 Oldalak / felsó lap / oldsó lapok:

Az abrán felṭüntetett távolságon belül nem lehet semmi akadály.

3 Also oldal:

A készüléket egyenes felûletre helyezze. A megfelő légáramlatzbiztositása érdekében a készüléket legalább 10 cm magas allványra helyezze.

Elolnézet Bua cnepeeni

PYCCKIM

Mby 6naoradapm Bac 3a npnoobpeTHe nrgomkoROBOpnteJVC.
Ipeed hauanom 3KcnpnyatauHn, noxayncta, TzateJbHO
O3HaKOMbTEcB C 3TNMI INHCTpyKUAMN. 3TO Heo6xoDmO dJa
MaKcImaJIbHo 30fpeKTNBHO NcNoJIb3OBaHn
rPOMKOROBOpTeJIe.EcIn y Bac oCTaHyTCaKaNe-1n6o BOnpocbl,
obpaTneTecb K BaWemy dInIepy JVC.

PpeDynpexKdEHHn, ppeOcTepeXeHn n dpyrooe

Дя умени вораши.TOKOM,ВОЗгорани n np.:

1. He ydaIaIYe BnHTbI, KpbIuKn, n He OTKpbIbAaTe Kopnyc.
2. He noDBepraTe yCTpoiCtBO Bo3deiCTBnIO DoJIA nIIN NOBbIeHHoB BJIaXHocTn.

BHMaHne-inepeKJIIOHaTeIb POWER

B ueJx cHxEHNIO Tpe6JIeMoI 3Heprn I nI I OecneueHn 6eOpaCHoCTN 3TO yCTpOyCTBO o6OpUdoHO nepeKIOuChaTeJeM POWER. TaKIM o6pa3OM:

1. Пеед Tem, кад Ви пистуни К начально Habстpoиke, Ви пон'te BCE Tpe6умь cleодиненя, поКлioчпс teBOB wTeNCelb B ceTeByIO po3eTky,notOM nepeKlIOuHte ceTeBOB bblKluOaTeJIb POWER B noLoXeHne ON (BKЛ) [ ] nJIN .
2. Korda JINHAMIK He nCNOJb3yeTc, nepeKlnOHTe ceTeBOB BbIKJIIOHaTeJB POWER B noLoXKeHne OFF (BbIKJI) [ OnIn I]. ETo OTcoEduHNT np6Op OT cETn NITaHnI.

BhIMaHne

• He 3aKpbIbAte BeHTnJIaIIOHbIe OTBepCTN 3TOrO yCTPoiCtBa. (EcII N BeHTnJIaIIOHbIe OTBepCTN 3aKpbITbl ra3eToI nII TkaHbI O I np., BbIBoD TeIIa 6yJeT 3aTpUdHeN.)
• He nomena Te NCTOCHNI OTKpbItoro ORHn (HaNPIMep, ropAunie CBeu) Ha 3TO yCTPOINCTBO.
• Пиу утлизацин 6атуареек Heобхолимо Ромнпь OЗаци-te Okружагюш срды истPORO co6л�ады COOTBeTCTBvIoune NOCTaHOBJIeHnI N3akOHbI, DeiCTbYIOUne B BaWeI cTpaHe.
  He nCnOlb3yIte 3TO yCTpoIcTBo B BaHHoN IIN OKOIO BObl. TaKxe He NOMEuaIte Ha 3TO yCTPOIcTBO COCyIb C KNDKOCTaMn, HApPIMep, Ba3bl.

BHHMaHHe-O Heo6XoDmOBeHTnJIaIIm

IymeHbSeHnB03MOXHOCTN IopaxKeHnTOKOM，BO3ropaHnI, INIpeIDOTBpaUeHnB03MOXHbIX NOBpeKdEHN, yctahabInBaTe yCTpOINCTBO CNeDyIOUM O6pa3OM:

1IpeednraCTopoHa:

Het npenrTCTBn,OTKpbIToe npocTpahCTBO.

2 BoKOBbIe cToPOHbI/Bepx/3aHNrA cToPOHa: HnKaKnx IpeNATCTBn He DoJIgHO 6bITb B MeCTax, O6O3HaueHHbIX pa3Mepamn HnXe.

3 HxhHCTopoHa:

Помecтinte yctpoiCTBO Ha pOBHyIO NOBepxHOCtB. Heo6xoImmaцИрКулЯп RAO3dUxa OBeCpeuHBAeTcR npu yctaHOBKe yctpoiCTBa Ha pacCTOHaHn 6OJIe 10 cM OT nona.

MAGYAR

Szerelésiutasítas

• Hogy a burkolat ne deformálódjon vagy ne fakuljon ki, a készüléket ne helyezze olyan helyre, ahol kozvetlen napsütésnek vagy nagy nedvességnek lenne kitéve. Ne helyezze légkondicánó berendezés kozelébe sem.
• A reproduktorok rezgése zajt (howling) vǎlthat ki. A hangszórókat a lehtő legmesszebbre helyezze el az átjászo berendezestől.
• A keszülék helyénék kivalasztása el'tt vegye fontolársa az esetleges földrengést vagy egyeb mechanikus rázkódásokat, és a keszüléket alaposan rogzítse.
• A tuner szignálja a hangszóro közelében zúghat. Ilyen esetben a hangszóró t helyezze a tunertól messzebbre, vegy klúso anténát használjon a tuner szignáljanak javítására és a reproduktor által kivaltott interferencia megszüntetésére.
• Ez a készülék ellektromagnetikus árnyékolással van ellátva, hogy a TV berendezesen a színek ne deformálódjanak. Amennyiben a készülék helytelen módon van felszerelve a színek deformácioja bekövetkezhet. Ezér a készülék felszerelésénl tartsa szemelótt a következő utasításokat: - Ha TV készülék bözelébe helyezi, kapcsolja ki a TV halózati kapvsolóját, vagy húzza ki a dugaszá t a készülék felszerelése elótt. Ezt követően legalább 30 percet varjón, majd a TV- készüléket ujra kapcsolja be. Néhány TV - készülék a rendesen vegrehajtott szereles esétényen is negativ hatásnak lehetnek kiteve. Ilyen esetben a hangszörókat a TV - készülék öl nagyobb távolságra helyezze.

• Ha a TV képe mozog, távolitsa el ezt az egységet a TV-tól és helyezze el valamely oyan helyen, ahol már nem zavarja a képet.

A napi használatra vonatkozó utasítások

Külso karbantartás
A készülék bepiszkolt burkolatát és az elülso irányító lapját száraz puha ronggyal törölje le.
Nagyobb mertéku piszok esétén a készüléket nedves ronggyal vagy semleges tisz tíószerbe martott ronggyal, majd száraz ronggyal törölje le.
- Az akusztikai tulajdonságok javitása Amennyiben a hangszórók szilard fal, üvegajto, stb. Féle vannak fordíva, ajanlatos ezeket a felületeket hangelnyelő anyaggal, pédául nehéz fuggönnyel lefedni, hogy visszhang vagy allóhullámok (standing waves) ne jöhessen létre.

A keszülék tartozékainak Ellenőzese

Ellenorizze, hogy a kovetkez'o tartozekok megvannak-e.
A zarójelben szerepl' számok a darabszámra vonatkoznak.
- Mono-audiokábel (1)
Amennyiben ez az alkatrész hiányzik, rögtön forduljon az üzleti partneréhez.

Tartalom

Vigyazat, figyelmeztetésk, stb. 6

Bekotés 13

Kiegésző informáciok 13

A keszülék Funktioni 14

PYCCKIM

■Пре dioctepexeHЯ, kacaiouinec yctaHOBKn

-Длгпретовразецни.Deформачи Или обecUbЧИВаня Корпуca He yctанавлвайтЕ сюпnpЯMbIMСОЛнчыIMI Лучами Или В мectaxсчpeзмерно влaxхоctьЮ,аТAKKE OKOLO OTДушIN KOHДИЦИОHEPOB.
Bv6paqra rpoMKOrOBOpnteJ MoKeT Bbl3BaTb 3aBbIBaHn. YCTaHOBNTe 3TO yCTpO'CTBO KaK MOXHO daJIbSe OT npOnrpbIbATEJIa.
- Пи Вьборе месда ля установки устороста учтbingау Bo3MOxHOCt b 3eMЛТресеня Или ДPyrO CnIbHOrToTOLUka N Bьбраite MeCTO TцaTeNbHO.
- Пиу установке зтого усторьа okonto тю overheпа пием может сорpoьдадысяnomexами пиением.В зтом с lyчae увелоче расстояни мжду тюонром и зтим усторьом пи востлбзутесь bHeшен aHTehно, улушалошей каүсөтBO пиема.
- Bo n36exaHne nckaxeHn n3o6paXeHn Ha 3kpaHe TeIeBn3Opa 3To yCTpoiCTBO o6OpyIOBaHO MaHHTHO 3aunTO. Tem He MeHee, Pn HEnPabINbHOY cTaHOBKe OHO MoKeT Bbl3BaTb NCKaxeHne UBeTOb. Pn yCTaHOBKe yCTpoiCTBa 0bpaTIne BHNMaHne Ha cJeDyUoSee.

-При размени стого усторь окonto телевиета регд наалом установки OTКлючпеспегключateNBITaHINТеевиета пл NBKЛIOUHTe erO n3 pO3eTKN. Пегд посторь IM BKЛIOUЧенem пИТАнг.Telевиета BbIXДNTe KaK MINHMуM 30 MInHyT.

Дахе НсмOTЯн ha BыПОЛнHeHne ПИВЕДЕНьIX BыIse Мер, Ha 3Кранх HeKOTOpbIX TeLEBn3OpoB MOrYt 6bITb ПOMexN. B 3Tom Clyuaye yCTaHOBInTe 3TO yCTpOiCTB OПДАЛБИse OT TeLEBn3Opa.

• Ecni nmeT MeTo IpoXaHne TB 3KpaHa, To ydaInte DnHAMIK OT TeJIeBUN3OpA, HnaIInTe dIra Hero dpyroE MeCTO, rIe IpoXaHne He 6ydeT Ha6IIODaTbcra.

■Р dedoctepexeknna, Kacaioueneca 3KcnnyaTaunn

- ПобдержанехоршeroВншeroВидаустроста

Ipn 3arp3HHeHH KOpnyca nIIN naHeJIy npaBHeHH npOTpnte NOBepxHOCTb MfKoN cyXOJ TKAHbIO.
Ipn CnIbHOM 3arp3HeHH CMOUHTe TKaHb B BOJe IINI B paCTBope HeITpaIbHOro YnCTaUe OcpeDCTBa N ydaJIte rP3b. 3aTeM npOTpNTe cyXOJ TKAHbIO.

-Улчшени 3Вукового поля

Ecnn DnHaMKn HapraBHeHb Ha KaHTaJIbHyIO CTeHy IIN Ha CTeKJIHHyIO DBepUy, Mbl peKOMeHNyEM Bam B ueJrx PpeIOTBpaSeHnN OBpa3OBAHnC TcOaHnx BOIN O6uNTb CTeHbI 3ByKOONrIoUoAUm MaTePnaIOM, HApnpMeR, NOBeCNB HA HNX TOCTbIe 3aHaBeCKn.

■Поверка komплектуни

Y6eIITecb B TOM, yTo Bbl NOnyUHIN CJIeDyUOJne npHaJdEJXHOCTn. BCKo6kax yKa3aHO KOnIYeCTBO npHaJdEJXHOCTeI.

- MoHoΦoHnueckn aydno ka6eJb (1)

Ecni yka3aHHa BbIe npHaJnEHXoCTb OTCyTCTByET, He3aMeJInTeJIbHo 6paNTecb K BaWemy dInepy.

Copepknne

PpeDynpexKeHn, npedocTepeKHeHn ndpyroe 6

Поdkлоченя 13

DOnonHnteBna HnΦopMaua 13

3Kcnpnyataua 14

Connections

Before connecting this unit to the amplifier (or receiver), observe the following carefully.

• Turn off the amplifier.
• Make all connections before plugging in this unit.

• DO NOT connect this unit to the REC OUT jacks of your amplifier. It may damage your subwoofer.

Operations

SP-PWE5 (Front)
Power lamp

SP-PWE5 (Rear)

SP-DWF10 (Front)
Power lamp

SP-DWF10 (Rear)

Turning On the Power—POWER A

To turn on the power.

Press the POWER switch to the [or] ON position.

• The power lamp lights in green.

SP-PWE5

POWER

ON OFF

SP-DWF10

To cut of the power.

Press the POWER switch to the [O or ] OFF position.

• The power lamp goes out.
• This will disconnect the mains lead.

SP-PWE5

POWER

ON OFF

SP-DWF10

Operating the Unit Automatically According to the Incoming Signals—AUTO POWER ON/STANDBY B

To activate AUTO POWER ON/STANDBY.

Press the AUTO POWER ON/STANDBY switch to the [■] ON position.

• If no sound comes in for 5-10 minutes, the unit enters standby mode. The power lamp lights in red.
• If the unit detects incoming signals, the unit starts operating. The power lamp lights in green.

To cancel AUTO POWER ON/STANDBY.

Press out the AUTO POWER ON/STANDBY switch to set it to the

[ ] CANCEL position.

AUTO POWER ON/STANDBY

ON

CANCEL

When the volume level of the amplifier is so low or the incoming signals are so weak that this unit cannot detect sounds, Auto Power On/Standby may not work correctly.

Speaker layout

To obtain the best possible sound from your unit:

—Place a subwoofer wherever you like since bass sound is non-directional. Normally place it in front of you.
—Place all the main speakers at the same distance from the listening position.

—Be sure to place the powered subwoofer to the TV's right. If you place the powered subwoofer to the TV's left, keep sufficient distance between them to prevent the TV from appearing mottled.

Troubleshooting

Use this chart to help you solve daily operational problems. If there is any problem you cannot solve, contact your dealer.

Power does not come on.

Is the unit pugged in?
- Plug the AC power cord firmly into the AC outlet.

Auto Power On/Standby does not function correctly.

• Signals are too weak or volume level is too low.
• This is not a malfunction. If this happens, cancel Auto Power On/Standby.

No sound is heard.

• Connections are incorrect, or loose.
• Check the connections. If incorrect, redo the corrections. (See pages 8.)
• Audio signals through the amplifier are extremely weak.
• Increase the volume level on the amplifier.

Sounds fluctuate (suddenly become loud or soft).

• The built-in protective circuit is working.
• Lower the volume level, then turn off and on the unit.

Suddenly no sound comes out. - the power lamp still lights in green.

The volume of the playback source is too high.
- Turn down the volume of the playback source, turn off and on the source, then adjust the volume properly on the source.

Specifications

SP-PWE5

SP-DWF10

Type : Powered Subwoofer

Bass-reflex type

(magnetically shielded type)

Speaker : 16.0 cm cone x 1

Frequency Range: 25Hz 200Hz

Impedance:4Ω

Input terminals : INPUT (LOW-LEVEL)

Power requirements : AC 230 V√, 50 Hz

Output power of built-in amp : 60 W (70 Hz, 4 Ω, 10 % THD)

Power Handling Capacity : 30 W

Dimensions

(W× H× D):214mm× 299mm× 340mm

Mass : 8.1 kg

Accessories : Monaural audio cord (× 1)

Type : Powered Subwoofer

Bass-reflex type

(magnetically shielded type)

Speaker : 16.0 cm cone x 1

Frequency Range: 32Hz 200Hz

Impedance:4Ω

Input terminals : INPUT (LOW-LEVEL)

Power requirements : AC 230 V√, 50 Hz

Output power of built-in amp : 100 W (50 Hz, 4 Ω, 10 % THD)

Power Handling Capacity : 27 W

Dimensions

(W× H× D):185mm× 374mm× 385mm

Mass : 8.86 kg

Accessories : Monaural audio cord (× 1)

Zapojeni

Před pripojením tohoto pristroje k zesilovači (či prijímači) dodržujte pečlivé následujíciPokyny:

Vypněte zesilovac
- Préd pripojeném tohoto pristroje do site provedte upné zapojeni

Upozornénǐ

• Nepripojutte tento pristroj ke zdifkam REC OUT Vaseho zesilovač. Mohlo by dojit k poskozeni Vaseho reproduktoru.

POLSKI

Podtaczenie

Przed podłaczeniem tej jegnostki do wzmacniacza (lub odiornika), prosze sie dobrze zapoznać z nastepujacym.

• Wytaczyc wzmacniacz.
• Przed podłaczeniem do tej"Justostki wykonac wszystkie podłaczenia.

OSTRZEZENIE

• Nie podłaczać tej jegnostki do wyjscia nagrywania REC OUT waszego wzmacniacza.
  Mоżecie przyez to zniszczyc wasz subwoofer.

Doplinskové informace

Informacja uzupetiniajaçne

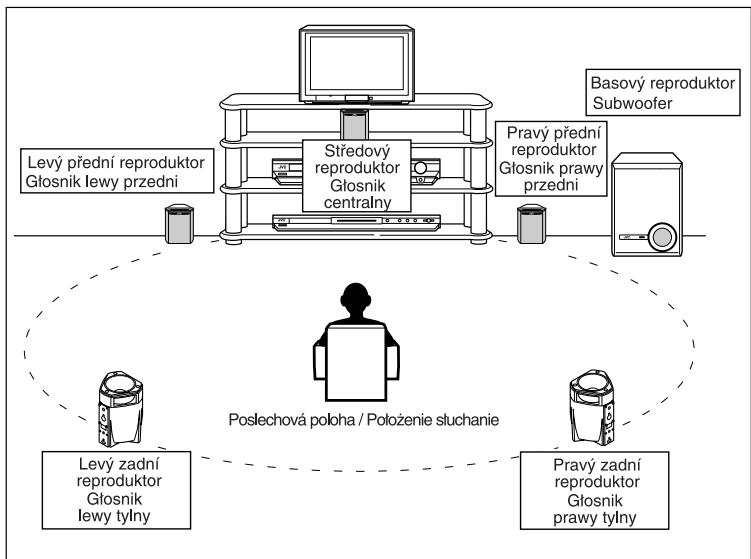

Uspořadání reproduktorù / Rozmieszczanie gośników

Pro ziskánynejlepsiho mozného zvukuzaśsoustavy:
Umistete subwoofer kamkoli, ponevadz basovy zvuk nema smerové učinky. Subwoofer zpravidla umistete préd sebe.
—Umistěte hlavní reproductory do stejné vzdálenosti od mista poslechu.

—Subwoofer umistete vpravo od TV. Pri umisténím subwooferu vlevo od TV doržte mezi zařizeními dostatečnou vzdálenost. Zabrànite tak objevováni skvm na TV.

W celu uzyskania jakNJalepszego dzwieku z twojeo zestawu odtwarzajacego:
—Subwooferdoğan umieśćgdiekolwiek, dzwięki o niskiej czestotliwość nie Rozchodź są kierunkowo. Subwoofer z reguţy naleź umieszczȩ przyced soba.
—Głosniki podstawowe nalezy umieść w takiej Samej odlegatóci od.),

—Sobwoofer nalezy umieszczac z prawej strony odiornika TV. Jeżeli konieczne jest umieszczenie go z lewej strony, to nalezy zachować odpowiedni odległość, aby zapobiec zaktóceniom obrazu.

Funkce pristroje

Dziatanie urzadzenia

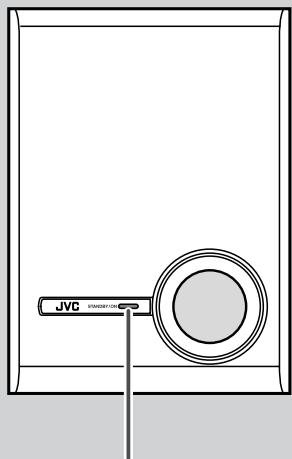

SP-PWE5 (Předné cást / Przód)
SP-PWE5 (Zadnićast/Czȩść tylna)

Kontrolka napajeni Lampka kontrlna zasilania

SP-DWF10 (Přední cást / Przód)

Kontrolka napajeni Lampka kontrlna zasilania

(Zadnićast/Czȩscytilna)

SP-DWF10

Zapnuti—POWER A

Pristoj zapnete

Prepnete spinae POWER do polohy ON [ I nebo .]
- Kontrolka zdroje sviti zeleně

SP-PWE5
POWER
ON OFF

SP-DWF10

Pristroj vypnete.

Přepněte spínač POWER do polohy OFF [ O nebo ].
- Kontrolka zdroje zhasne
Tim se odpoji hlavní privod

SP-PWE5
POWER
ON OFF

SP-DWF10

Automatická Činnost tohoto zařizení v závislosti na prichozím signálu—AUTO POWER ON/STANDBY B

K aktivaci AUTO POWER ON/STANDBY.

Stisknutim AUTO POWER ON/STANDBY nastavte spinač do polohy ON (ZAP) [■].

• Vestlizhe neprichaczí zádny zvukový signal po dobu 5.-10 minut, prępne se prístroi do pohotovostné režimu. Kontrolka zdroje svíticy cervene
• Vestige pristroj Rozpozná pricházejíc signal, zapne se. Kontrolka zdroje svítí zelené

Ke zruşeni AUTO POWER ON/STANDBY.

Stisknutim AUTO POWER ON/STANDBY nastavte spínač do polohy CANCEL (ZRUSIT) [].

AUTO POWER ON/STANDBY
ON
CANCEL

Jestlize je uroven hlasitosti na zesilovači príliš nízká nebo jestlize jsou prichozī signály tak slábe, ze tento prístroj není schopen detekovat zvuky, nemusi režim Auto Power On/Standby fungovat správně.

Wączenia—POWER A

Właczycz zasilanie.

Przelaczy przyelacznik POWER w połozenia ON [I lub ].

• Lampka kontrlna zasilania swieci na Zielono.

SP-PWE5
POWER
ON OFF

SP-DWF10

Wyłaczenia zasilania.

Przelaçycy przyelaçznik w połozenia OFF [ o lub ].

Lampka kontrolna zasilania zgaśnie.
Przej to odłuczycie glówne doprowadzenia.

SP-PWE5
POWER
ON OFF

SP-DWF10

Praca automatycznaideo urzadzenia w zaleznosci od doprowadzanego sygnatu—AUTO POWER ON/STANDBY B

Aktywowanie AUTO POWER ON (wączone) /STANDBY(stan uspienia).

Przelaczyc przytełacznik AUTO POWER ON/STANDBY w połozenia [■] ON.
- Jesli do 5-10 minut nie ma dzwieku, jestnostka przyelacja są do stanu uspienia. Lampka kontrlna zasilania swieci na czerwono.
- Jesli jegnestka wykryje dochodzancy sygnat, zaćnie pracstawé. Lampka kontrlna swieci na Zielono.

Anulowanie zasilania automatycznego wączone AUTO POWER ON/STANDBY (stan uśpienia).

Przelaczycz przelacznik AUTO POWER ON/STANDBY w połozenia [ ] CANCEL.

AUTO POWER ON/STANDBY

PRZYPOMNIENIE
CANCEL

Jesli nateżenie dźwięku nastawione na wzmacniaczu jest zbyt niskie lub jesti doprowadzany sygnat jest tak słaby, ze urzadzenia nie jest zdolne odtrwarć dźwiȩków, uklad Auto Power On/Standbyość niedrawidłow.

Odstrańovani zavad

Pro rešeni bězních problуš u obsluhou použijte tuto tabulku. Vyskytnou-li se problemy, které nemužete vyřešit sami, obratte se na svého dodávatele.

Přistroj je bez napěti.

• Je zapnut sítov przyvod?
• Zastréte vidlici pevně do sítové zásuvky.

Režim automatického zapnutí Auto Power On/Standby nefunguje správně.

Signály nebo hladina hlasitosti jsou príliš slabé.
- Nejde o závadu. jestlIZE se tak stane, zrušte režim automatického zapnutí Auto Power On/Standby.

Neni slyset zadny zvuk.

• Nesprávné nebo uvolné spoje.
  -Zkontrolujte zapojení Neni-li správné, opravte je. (viz str. 10.)
• Audiosignály procházejí cí zesilovacěm jsou príliš slabé.
  -Zvyste uroven hlasitosti na zesilovaci.

Zvuk kolísa (náhle zesilujne nebo zeslabuje)

• Je v cinnosti vnitrni ochranny obvod.
• Snižte uroven hlasitosti, pote prístroj vypněte a zapnéte.

Zvuk náhle ustane - kontrlka zdroje stále svítí zeleně

• Hlasitost prhehravacho zaifenje priilis vysoká.
• Snizte hlasitost prehravaciho zarizeni, vypnete a zapnete zdroj a pote upravte nalezite hlasitost prehravaciho zarizeni.

Technicky popis

SP-PWE5

Typ : Aktivni Subwoofer

Basreflex (magneticky stinény)

Reproduktor : 16,0 cm konus (× 1)

Frekvenčí rozsah : 25 Hz – 200 Hz

ni impedance : 4 Ω .

Vstupni terminály : INPUT (LOW-LEVEL)

AC 230V ,50Hz

Vystupni vykon vestaveného

zesilovace

Zatízittelnost : 30 W

Rozměry

(S x W x H) : 214 mm × 299 mm × 340 mm

Hmotnost : 8,1 kg

Prislušenstv : Mono-audiokabel (x1)

SP-DWF10

Typ : Aktivni Subwoofer

Basreflex (magneticky stinény)

Reproduktor : 16,0 cm konus (× 1)

Frekvenčni rozsah : 32 Hz - 200 Hz

Impedance:4Ω

Vstupni terminály : INPUT (LOW-LEVEL)

Napajeni:AC230V\~,50Hz

Vystupni vykon vestaveného

zesilovace

Zatizitelnost : 27 W

Rozmery

(SxWxH) : 185 mm × 374 mm × 385 mm

Hmotnost : 8,86 kg

Prisluosenstvi : Mono-audiokabel (×1)

Rozwiazywanie problemów

Przy rozwiazywniu codziennych problemów zwaźanych z eksploatacji korzystajcie z ponijszej tabelki.

Jesli ne potraficie rozwiazać jakiegość problemu, skontaktućie są ze swoim sprezedawca.

Nie要去 zasilania

• Czy urzadzenia jest podłaczone?

Vtozyc kabelzasilania AC mocno do wtyku AC.

Auto Power On/Standby nie pracuje prawidlowo

• Sygnaty są zbyt stabe lub poziom gośnosci jest zbyt wysoki.
• To nie jest bławd. Jesúsié tak stanie, anulowac przycisniecie On/Standby.

Nie slychać zadnégo dzwieku

• Podłaczenia są stabe lub luźne.

• Skontrlować podłaczenia. Jesli są nieprawidowej, podłaczy ponownie prawidowej. (Patrz str. 10.)

• Sygnat audio przy wzmacniacz jestARDZO staby.
• Zwiekszyc poziom gośnosci na wzmachiaczu.

Brak stałosci dzwieku (na przemian jest silniejszy lub stabszy)

Zabudowany obwó d ochronny pracuje.

• Obnizyć poziom gośnosci, potem urzadzenia wyłączyć i ponownie wȩczyć.

Nagle brak jakiegokolwiek dzwieku - kontrolka zasilania swieci na Zielono

Gtoosnoc zrodta prerzegrywania jest zbyt wysoka.
- Obniżyc gośnosć zródla przyegrzywania. Wymiączy i wymiączy je, potem prawidtowo dostosowej gośnosć do zródla.

Opistechniczny

SP-PWE5

Typ : Aktywny gólownik riskotronowy

Typ Base-reflex (typ magnetycznie

ekranowany)

Glośnik : 16.0 cm stozek (× 1)

Zakres czestotliwość : 25 Hz to 200 Hz
Impedancja na wejsciu : 4 Ω

Wejscia : INPUT (LOW-LEVEL)

Wymagania odnosnie zasilania : AC 230 V , 50 Hz

Zasilanie na wyjsciu

zabudowanego wzmacniacza : 60 W (70 Hz, 4 Ω, 10% THD)

Pojemnosć robocza : 30 W

Wymiary

(SxWxG) : 214 mm × 299 mm × 340 mm

Masa : 8.1 kg

Wyposazenie : Kabel monofoniczny audio (× 1)

SP-DWF10

Typ : Aktywny gólownik niskotronowy

Typ Base-reflex (typ magnetycznie

ekranowany)

Glośnik : 16.0 cm stózek (× 1)

Zakres czestotliwość : 32 Hz do 200 Hz

Impedancja

Wejscia : INPUT (LOW-LEVEL)

Wymagania odnosnie zasilania : AC 230 V , 50 Hz

Zasilanie na wyjsciu

zabudowanego wzmacniacza : 100 W (50 Hz, 4 Ω, 10% THD)

Pojemnosć robocza : 27 W

Wymiary

(SxWxG) : 185 mm × 374 mm × 385 mm

Masa : 8.86 kg

Wyposazenie : Kabel monofoniczny audio (× 1)

Bekotés

Mielótt ezt az egységet az erősítóhéz (vagy vevőkészülé kéhéz) csatlakoztatná, págezze el a követkeźoket:

• Kapcsaolja ki az erősítő
• Valamennyi csatlakoztatást hozza létre mielótt ezt az egyéget cshalakoztatná.

FIGYELMEZTETSES

• A készüléket ne csatlakoztassa az erősítő REC OUT kimeneti dugaszajzatához, mert ez kárt okozhat a mélynyomóban (SUBWOOFER).

Поdkлоченя

IpeepoNkJIOueHnEM daHHoro ycTPOjCTBa K ycNJInTeJIIO (nnnpneMHNKy), He 3a6yDbTe BblONHnTB cJeDyUOe.

• BbiklHouHTe ycJInTeJb.
• BылолнITE BCse NOДСоЕДИЕНЯ ПЕЕД NOДКЛЮЧЕНЕМ ДАнноу устюп CTBA K cETN.

BHIMAHINE

• HE noDCoeDnHnIte daHHoe yCTpoNCTBO k rHe3dAm REC OUT BaJero ycInnteJI. 3To moKeT nOBpeDnTb BaU ca6BΦep.

Kiegészítő informáciok

DOnOJIHnTeIbHaN IHΦOpMaUHA

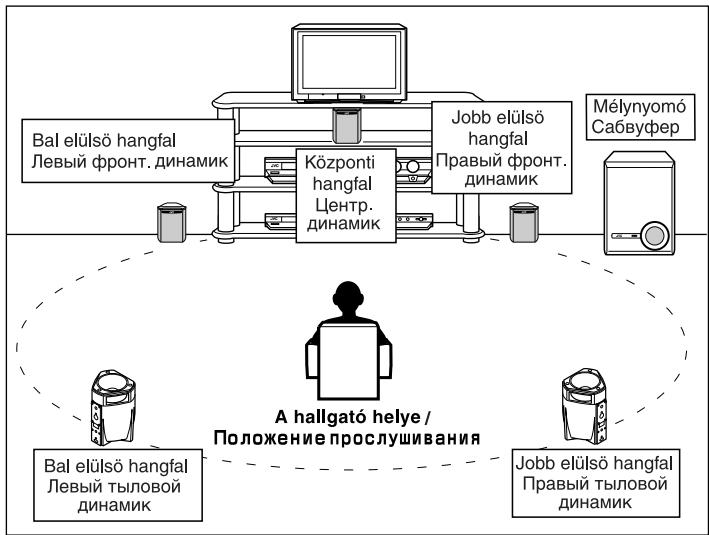

A reproductorok elhelysezé/ Pa3meüHne ДиhamNKOB

A llehetó legjobb hang elérésé érdekében:

—A subwooert bárhóva elhelyezheti mivel a basszus hangoknak nincs irány hatása. Subwooert általában egymás ele helyezik.
—A fó reproduktorokat a hallgatas helyétól egyforma távolságra helyezze.

—Ügyeljen rá, gghogy az aktív mélyhangsugárzó t a TV-készülék jobb oldára helyezze. Amennyiben a TV-készülék bal oldára helyezi az aktív hangsugárzó, tartson kozöttükLegendó távolságot, hogy a TV-képernyo ne legyen szemcsés.

Дл Доступные налуншero 3ByaHaN:

—BbIMoKeTe yCTaHOBnTb Ca6ByΦep B IIObOM MeCTe, TaK KaK Hn3KOuACTOTHbI 3ByK He YBnETCa HnPaBJIeHHbIM. KaK npaBnIo, Ca6ByΦep yCTaHaBJIbAiot Nepei CnyuTaTeNem.
- Pa3MeCTIte BCE OCHOBHeIe DInHaMnKn Ha OINHaKObOMpacCTOaHn OT I03uNn IpocLyuBaHn.

• YctaHOBInTe aKTHbI cAbBycpep cnpaBa OT TeLEBn3Opa. EcIn Bby YcTaHOBInCabBycpep CneBa OT TeLEBn3Opa, OToDBnHbTe ero IOnaJIbIe - B IpOTNBHom Cnyae H3O6paXeHHe Ha 3KpaHcTe TELBn3Opa MoKET NCKaKaTbCra.

A keszülék funkciói

3Kcnnyatauia

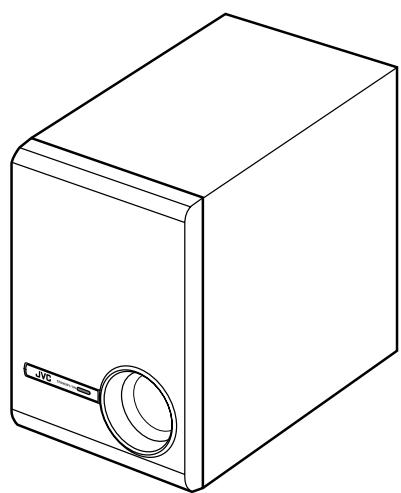

SP-PWE5 (Elsö /ΠερεδηλγαςΤb)

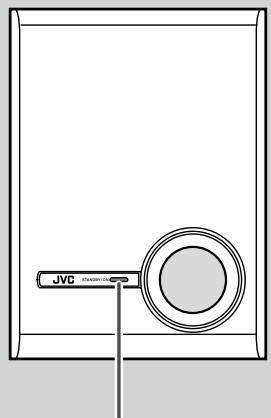

Áramforras kijelzese
INDnKaTOp NITaHnA

SP-PWE5 (Hatso / 3aDHy qactb)

Bekapcsolás—POWER A

Bekapcsolás

Kapcsolja a halózati kapcsoló (POWER) [I vagy =] ON állásba, kapcsolj be a készüléket.
- A bekapsolt állapot gelzó lámpa zölden világít.

SP-PWE5
POWER
ON OFF

SP-DWF10

Teljes kikapcsolás

Kapcsolja a halózati kapcsolot (POWER) [○ vagy ] OFF álíasba, kapcsolja ki a készüléket.

• A bekapsolt állapot jerzó lámpa elalszik.
• Ezáltal megszúnik a kapcsolat a fó áramforrással.

SP-PWE5
POWER
ON OFF

SP-DWF10

A berendezés automatikus működése a beérkeź jel szerint—AUTO POWER ON/STANDBY B

Az AUTO POWER ON/STANDBY üzemmodba helyezés (AutomATUS bekapcsolás/készenléti üzemmod)

Kapcsolja a Automatikus bekapcsolás/készenléti üzemódot AUTO POWER ON/STANDBY [ ] ON állásba, kapcsolja be a funkciót.

• Amennyiben 5-10 percig nem érkezik úabb hangjel, a készülék készenléti üzemmodba kapcsol. Ekkor a bekapsolást jalő lámpa pirosan világít.
• Amint a keszülék beérkező jeleket észlél azonnal működni kezd.

Az AUTO POWER ON/STANDBY üzemmod kikapcsolása (AutomATUS bekapcsolás/készenléti üzemmod)

Kapcsolja a halózati kapcsoló (POWER) [ ] CANCEL állásba, törölje a funkciót.

AUTO POWER ON / STANDBY
ON CANCE

Ha a hageró az erósítún tól alacsony vagy a beérkezó hangjel annyira gyenge, hogy a készülék nem képes felfogni a jelet, az AUTO POWER ON/STANDBY üzemmod nem kell, hogy rendesen funkcionáljon.

SP-DWF10 (Elsö / Пеледная часты) SP-DWF10 (Hátsó / 3aДнэй часты)
Áramforras kijelzese
Hdikatop nTaHnA

BkJIouHeHne PntTaHnA-POWER A

Пдв BKЛЮЧТС ПИТАнг.

Haxmnte ceteBbIKIOuataTeJIb POWER B noJIOxKeHne [I nn] ON (BKJI).

• JAMNOUka NITaHnBbICBETNTc3eJIeHbIM cBeTOM.

SP-PWE5
POWER
ON OFF

SP-DWF10

ДлЯ ВьIKЛIOуЕня ПИТаня.

HaKmnte ceTeBov BbIKNoaTeIb POWER B noLoXeHne [O nII] OFF (BblKI).

Jaamnoyka nntaannorachet.
- 3TO OTCOeINHIT npoBOd 3JIeKTPoPnTahnIa.

SP-PWE5
POWER
ON OFF

SP-DWF10

A B T O M A T N U C E C K A P a b o t a y c t p o i c t B a B N C H M O C T N O T N o c t y n a l o u s e r o c n h a n a-AUTO POWER ON/STANDBY

Ддя Вклюецни устовоства AUTO POWER ON/STANDBY.

Hajmnte B nepeknouaTeIb AUTO POWER ON/STANDBY B noJoxeHne [1] ON (BKJI).

• EcIn B TeueHne 5-10 MmHyT 3BykoBoi CnHaJI He 6yIeT noCTynatb, yCTpoICTBO nepeiDeT B pexIM OxuJaHn.
• EcIn Ha yCTpoiCTBO NOCTyIIN T CnHaN, yCTpoiCTBO HauHET cyHNKIOHOPOBaTb. JAmNoUka NITaHIN BbICBeNTTCr 3eJIeHbIM cBETOM.

ДлЯ Выклю悔ня устpoиства AUTO POWER ON/STANDBY.

надмп TepeклочаTeь AUTO POWER ON/STANDBY B noJoxeHne [ ] CANCEL (OTMEHA).

AUTO POWER ON/STANDBY
1ON -CAN
351
DEL

NAMRTKA

Ecn npoBeHb rpoMKoCTn ycNJIInTeJcCNIuKOM Hn3OK,INIOCTyNAUOni CNrHaI NacToJIbKO cna6,yTO yCTPOIcTBO HeMOXET erOpacNo3HaTb,dyHKsAABTOMaTNUeCKOrOBKLIouHeH/NepeKJIIOueHnBpeXm standby MOxET hepaboTaTb DOnNXhIM 06pa3OM.

Hibák megszüntetése

Használja ezt a listát a mindennapi használat során felmerüló problémák megoldására. Ha olyan problémat észlel, amat nem tud ilyen mádon megoldani forduljon a margakereskedőjéhz.

A keszülk nincsen áram alatt

• Be van dugva a keszülék?

—Csatlakoztassa a villásdugó t a konnektorhoz.

Az Automatikus bekapcsolás/készenléti üzemmod (Auto Power On/Standby) nem muködk megfeleloen.

A beérkez' jelek tul gyengék vagy a hangeró tul alacsony.

—Ez nem muködési hiba. Ha elófordul kapcsolja ki az

Automatikus bekapcsolás/készenléti üzemmódot.

Nem hallható semmilyen hang.

• A csatlakoztatások nem megfeleloek vagy rossz az érintkezes. —Ellenorizze a csatlakoztatásokat. Ha nem megfeleloek csatlakoztassa azokat újra. (Lásd 13. oldal)
• Az erósítón keresztúr érkezó audio jelek tól gyengék.

—Novelje az erosito hangerejét.

A hang ingadozik (hirtelen elhalkul, illetve tül hangosan szöl)

Mukodik a beepitett vedəramkor.

—Halkítsa le, majd kapcsolja ki és be a készüléket.

Hirtelen nem lehet semmilyen hangot hallani - a bekapcsolt. allapotot jelző lámpa azonban zölden világít.

• A lejátszó berendezésen tól nagy hangerő van beállítva. —Halkítsa le a lejátszó berendezést, kapcsolja ki, majd ismét be a lejátszót, ezután állítsa be a megfelelo hangerőt.

Múszaki leirás

SP-PWE5

Tipus : Aktiv Subwoofer

: Bass-reflex típus (mágneseen árnyékolt típus)

Hangszóró : 16,0 cm kúp (1db)

Frekvencia tartomány : 25 Hz – 200 Hz

Bemeneti impedancia : 4 Ω

Bemenetek : INPUT (LOW-LEVEL)

Áramellási kovetelmenyek : 230 V , 50 Hz valtakozó áram

Kimenő teljesítány : 60 W (70 Hz, 4 Ω, 10 % THD)

Teljesitmeny : 30 W

Mérétek

(Szélesség × Magassag × Mélység): 214 mm × 299 mm × 340 mm

Súly:8,1kg

Tartozék : Mono-audio-kábel (1db)

SP-DWF10

Tipus : Aktiv Subwoofer

Bass-reflex típus (mágneseisen árnyékolt típus)

Hangszóró : 16,0 cm kúp (1db)

Frekvencia tartomány : 32 Hz – 200 Hz

Impedancia : 4 Ω

Bemenetek : INPUT (LOW-LEVEL)

Áramelláti sé kovetelmenyek : 230 V , 50 Hz valtakozó áram

Kimenő teljesítány : 100 W (50 Hz, 4 Ω, 10 % THD)

Teljesitmény : 27 W

Mérétek

(Szelessseg × Magassag × Melyseg): 185mm× 374mm× 385mm

Súly: 8,86 kg

Tartozékok : Mono-audio-kábel (1db)

UcTpaHHe HencnpaBHOCTe

Ipapehen Tekyux np6nem C o6cnyxbHnem nCnoJIb3yntcneIyo7uO Ta6nUy. Ecnn noBraTc np6nEmbl, KOTopbIe Bbl He moKeTe peunTB camn, To 6paNTecb K CBOMy NOCTaBUnKy.

Питане He BKJIQUaetc.

• ПдклоченЮ лу устpoиств к сети?

• BCTaBbTe BnIky npOuHb CeTeB3IO pO3eTky.

ФункцяаВТOMATUYeCKOTO BKJIIOUeHЯ/пepeKJIIOUeHЯВ peKM standby He pa6Otaet npaBnIbHO.

CnHaJIbI INJIn ypOBeHb rPOMKOCTM ABJIAOTcA CINUJKOM cJa6bIMN.

-3To He cBnIeTeJIbCTByeT O HEnCnpaBHOcTn. EcNt TaKoe npOnzOien,TO OTKJIIOUHTe peXIM aBTOMaTHueCKOrO BKJIIOUeHn/NepeKJIIOUeHn B peXIM standby.

He cIbIsho HeHaIeXHoe 3Byka.

• HenpaBnIbHoe nIe HenaJekHOe noKluOeHne.

-Поверьтete coeINHЯ.Еси Oип NCNoIHeHbI HenpaBnIbHo,TO INx NOДКЛIOHte ChOBA.(Cm.pnc.13.)

• Aydno-cnHaJIbI, NOCTynaIOUe n3 ycNJIInTeJI, CInuKOM cna6bl.

-УБелочьтгомковсь Ha услntе.

Pylbcaun 3Byka (rpomkoctb ctaHOBtCBAHe3aHNO 6oIbIuN MehSe).

CpaabaBbAeT BCTpoEHbI KOHTyp 3aunTbI.

-ymehblnte rpoMKoCTb,NOTOM BblKIOHTe IN BKIOHTe np6op.

3Byka BHe3aHNO uCye3aeT, CHrHaJIbHaJ IaMIOUKa ICTOuHnKa BCE BpEM CBeITTCa 3eJIhBIM UBeTOM.

CnIshKOM 60JIb7aI rPOMKOCTb npOnpblBaEMOIO nCTOUYHka.

-ymeHbIINTe rPOMKOCTb pOnpBbIaWero yCTpoNcTBA,BbIKHIOUHTe IN BKNIOHTe NITaHne I NOTOM HAcTPONe HAIDeKaIIM Oba3OM rPOMKOCTb pOnpBbIAoWero yCTpoNcTBA.

TexHnueckne xapaKTepeNCTnKN SP-PWE5

Tun: AktuBbI ca6Byep c OtpaxKeHem Hn3Knx

YactOT (MaHTHbIM 3KpaHnOBAHnEM)

Диhamнк：Дифсузор 16,0 см кончески cone (×1)

Dnana3On YactOT: ot 25 Tdo 200 T

Bxodhoe noJHoe cOpOTnBLeHne:4Ω

Bxodhbpepa3bembl:INPUT (LOW-LEVEL)

Tpe6oBaHnK nHTaHnO : 230 B nepeMeHHb TOK , 50 T

BbIXoHaMaOuHocTb

BCTpoeHHoro ycnlnten: 60 Bt (70 Γι, 4 Ω, 10 % THD)

Notpe6JMaM MoUHocTb : 30 Bt

Pa3MepbI

(ирнхахвicotaхубиha)：214MM×299MM×340MM

Bec:8,1Kr

PpHnAdJeXHoCTN：MoHOΦOHNueCKn ayDNo Ka6eB（x1）

SP-DWF10

Tn:AKTNBbIcabBypepCOTpaXeHEm Hn3Knx

chaTOT (MaHHTbIM 3KpaHINPOBaHnEM)

DnHAMK: DnΦΦy3Op 16,0 cm KOHnueckn cone (×1)

Dnana3OH yactOT:ot 32Fdo 200F

PonHoe conpotnbIeHne:4Ω

Bxohbpepa3beMbI:INPUT (LOW-LEVEL)

Tpe6obAHnK nHTaHIO : 230 B nepemehhny Tok , 50 Tc

BbIXoHaMaOuHocTb

BCTpoeHHoro ycnHntela : 100 Bt (50 Γι, 4 Ω, 10 % THD)

Notpe6nemar moHoctb:27BT

Pa3Mepbi

(ирнхахвicotaхубиha)：185MM×374MM×385MM

Bec:8,86K

PpHnAdJeXHoCTN：MoHOΦOHNueCKn ayDnO Ka6eB（x1）

JVC
