Type de produit	Projecteur LCD
Résolution	1280 x 800 pixels (WXGA)
Luminosité	3000 lumens
Contraste	2000:1
Technologie d'affichage	LCD
Durée de vie de la lampe	4000 heures (normale), 6000 heures (éco)
Dimensions approximatives	300 x 230 x 80 mm
Poids	2.5 kg
Alimentation électrique	AC 100-240V, 50/60Hz
Connectivité	HDMI, VGA, USB, Composite
Fonctions principales	Projection d'images, vidéos, présentations
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe
Pièces détachées et réparabilité	Disponibilité de lampes et filtres de remplacement
Sécurité	Protection contre la surchauffe, verrouillage de sécurité
Informations générales	Idéal pour les présentations en milieu professionnel et éducatif

FOIRE AUX QUESTIONS - XG-PH80X-N SHARP

Comment connecter mon projecteur SHARP XG-PH80X-N à un ordinateur ?

Utilisez un câble VGA ou HDMI pour connecter le projecteur à votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez la source appropriée à l'aide de la télécommande.

Pourquoi l'image projetée est-elle floue ?

Vérifiez si l'objectif est propre et que le projecteur est correctement mis au point. Ajustez le réglage de mise au point sur le projecteur jusqu'à ce que l'image soit nette.

Comment ajuster la taille de l'image projetée ?

La taille de l'image peut être ajustée en modifiant la distance entre le projecteur et l'écran. Plus le projecteur est éloigné de l'écran, plus l'image sera grande.

Comment résoudre les problèmes de son avec le SHARP XG-PH80X-N ?

Assurez-vous que le volume du projecteur est réglé correctement et que les haut-parleurs externes (si utilisés) sont bien connectés. Vérifiez également les paramètres audio de votre source.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le projecteur est correctement branché et que l'alimentation fonctionne. Assurez-vous également que l'ampoule n'est pas épuisée et remplacez-la si nécessaire.

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur et débranchez-le. Retirez le filtre à air selon les instructions du manuel, nettoyez-le avec un aspirateur ou de l'eau savonneuse, puis laissez-le sécher complètement avant de le réinstaller.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' ou 'Paramètres d'usine', puis confirmez votre choix. Cela restaurera tous les paramètres par défaut.

Pourquoi le projecteur affiche-t-il un message d'erreur ?

Un message d'erreur peut indiquer un problème avec l'ampoule, le filtre à air ou une surchauffe. Consultez le manuel pour des codes d'erreur spécifiques et des solutions.

Comment mettre à jour le firmware du projecteur ?

Téléchargez la dernière version du firmware à partir du site Web de SHARP, puis suivez les instructions fournies pour mettre à jour le projecteur via une clé USB.

MODE D'EMPLOI XG-PH80X-N SHARP

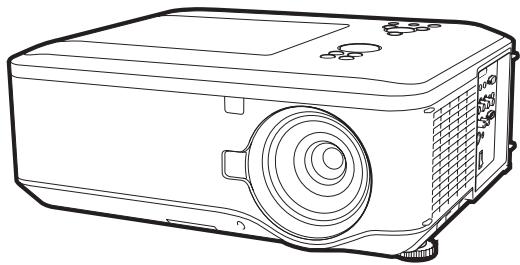

Mode d'emploi

PJLink

Remarque importante

• Pour vous aider à retrouver votre projecteur en cas de perte ou de vol, veuillez noter le numéro de modèle et série, inscrit sur le panneau de fond du projecteur, et conservez cette information.
• Avant de recycler l'emballage, vérifiez convenablement son contenu en vous reportant à la liste « Accessoires fournis » de la page 11.

N^ de série:

N^ de série :

Représentant autorisé pour le marché de la communauté française.

SHARP ELECTRONICS (Europe) GmbH

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, espagnol, italien, néerlandais, suédois, portugais, chinois, coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Source de lumière de grande intensité. Ne pas fixer les yeux sur le faisceau lumineux, ne pas le regarder directement. S'assurer tout spécialement que les enfants ne fixent pas les yeux directement sur le faisceau.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Le symbole de l'éclair inscrit dans un triangle équilatéral est un avertissement à l'attention de l'utilisateur sur la présence, à l'intérieur du produit, de pièces non isolées soumises à une « très haute tension » pouvant provoquer une électrocution.

Le symbole du point d'exclamation, inscrit dans un triangle équilateral, a pour objet d'appeler l'attention de l'utilisateur sur la présence, dans la documentation accompagnant le produit, d'importantes instructions concernant son mode d'opération et son entretien (réparation).

Avertissement :

Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l'utilisateur peut être obligé de prendre les mesures nécessaires.

Avertissement :

Les règles FCC stipulent que toute modification et transformation apportées à cet appareil qui ne seraient pas expressément approuvées par le fabricant peuvent entraîner, pour l'utilisateur, la perte du droit de faire fonctionner cet appareil.

ETATS-UNIS UNIQUEMENT

Le câble d'ordinateur fourni doit être utilisé avec l'appareil. Ce câble garantit la conformité de l'appareil avec les règles FCC concernant la Classe A.

ETATS-UNIS UNIQUEMENT

Informations

Cet appareil a été testé et reconnu conforme aux limites prescrites pour le matériel numérique de Classe A, selon les spécifications de la 15ème partie des Règles de la Commission Fédérale des Communications (FCC). Ces règles sont conçues pour assurer une protection suffisante contre des interférences nuisibles dans une zone résidentielle. Cet appareil génère, utilise et peut émettre des signaux radioélectriques et, s'il n'est pas installé et employé conformément aux prescriptions de son mode d'emploi, il peut provoquer des interférences de communications radio. Étant donné que cet appareil risque de provoquer effectivement des interférences nuisibles dans une zone résidentielle, l'utilisateur sera tenu d'y remédier et d'éliminer les

interférences à son propre compte.

ETATS-UNIS UNIQUEMENT

Mise au rebut de l'appareil

Ce produit utilise une lampe contenant un peu de mercure. La mise au rebut de ces matériaux peut être réglementée en raison de considérations environnementales. Pour la mise au rebut ou le recyclage, veuillez consulter la réglementation locale, l'Electronics Industry Alliance :

www.eiae.org, l'organisation de recyclage de lampe www.lamprecycle.org

ou Sharp au 1-800-BE-SHARP.

ETATS-UNIS UNIQUEMENT

Précautions liées au remplacement de la lampe

• Ce projecteur utilise une lampe à mercure pressurisée. Un bruit sourd peut indiquer une panne de la lampe. Une panne de la lampe peut être attribuée à diverses sources comme : choc excessif, refroidissement impropre, surface rayée ou détérioration de la lampe du à un dépassement du réseau d'utilisation. La durée d'utilisation avant que ne se produise une défaillance varie considérablement selon la lampe et/ou les conditions et fréquences d'utilisation. Il est important de noter qu'une défaillance se traduit souvent par l'éclatement de l'ampoule. Lorsque le témoin de remplacement de la lampe et l'icône d'affichage à l'écran sont allumés, il est recommandé de remplacer la lampe par une autre immédiatement, même si la lampe semble fonctionner normalement. Si la lampe se rompt, des débris de verre risquent de se répandre dans le projecteur. Le cas échéant, nous vous recommandons de prendre contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour assurer une opération sûre. Si la lampe se rompt, les débris de verre peuvent se répandre dans le compartiment de la lampe ou bien le gaz contenu dans la lampe peut être dispersé dans la pièce via la sortie d'air. Comme le gaz de cette lampe contient du mercure, aérez bien la pièce si la lampe casse et évitez toute exposition au gaz dissipé. En cas d'exposition au gaz, consultez un médecin aussi vite que possible.

Attention

• Ne déposez pas la lampe du projecteur juste après utilisation. La lampe sera très chaude et pourrait être à l'origine d'une brûlure ou blessure.
• Attendez au moins une heure après que le câble d'alimentation ait été débranché pour permettre à la surface de la lampe de refroidir complètement avant de l'enlever.
• Ne touchez pas la surface en verre de la lampe ou l'intérieur du projecteur.

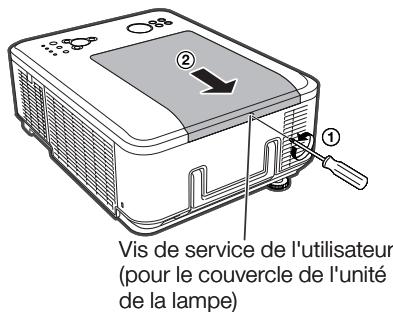

• Ne desserrez pas d'autres vis sauf celles du couvercle de la lampe et de l'unité de la lampe.
• Veillez à remettre à zéro la minuterie de la lampe uniquement lors du remplacement de la lampe. Si vous remettez à zéro la minuterie de la lampe et continuez à utiliser la même lampe, vous risquez d'endommager ou de faire exposer la lampe.

Changez la lampe avec précaution en respectant les instructions décrites aux pages 66 à 68.

• Si vous le souhaitez, vous pouvez faire remplacer la lampe chez votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.
• Si la nouvelle lampe ne s/allume pas après remplacement, apportez votre projecteur au revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche pour réparation.

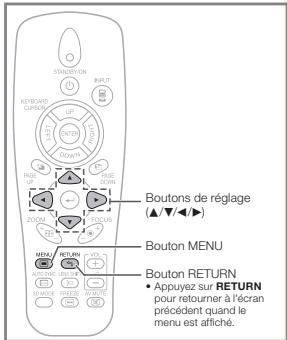

Comment lire ce mode d'emploi

Les caractéristiques techniques diffèrent légèrement en fonction du modèle. Néanmoins, vous pouvez brancher et opérer tous les modèles de la même façon. - Dans ce mode d'emploi, illustrations et affichages à l'écran sont simplifiés pour explication et peuvent légèrement différer de l'affichage réel.

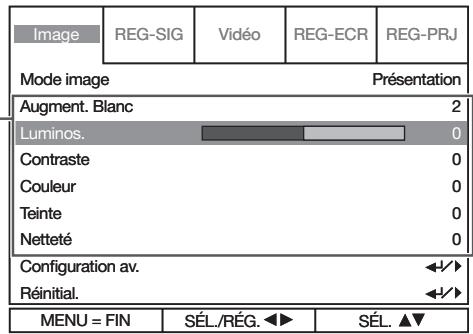

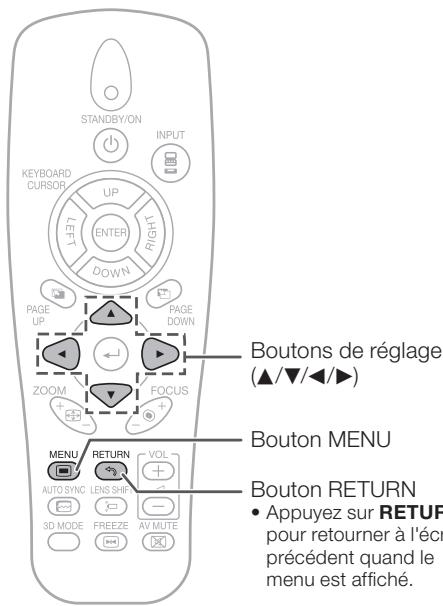

Utilisation de l'écran de menu

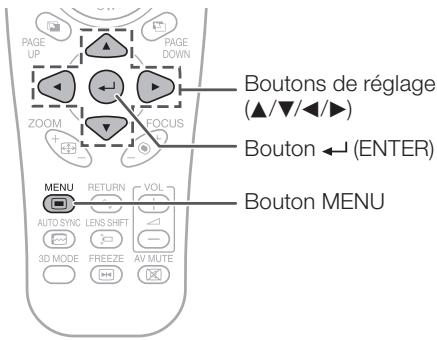

Touches utilisées dans cette opération

Touche utilisée dans cette étape

Sélections de menu (réglages)

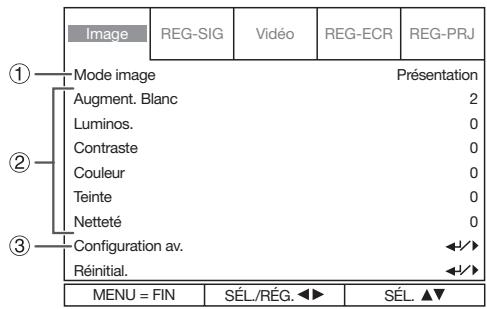

Exemple : Réglement de luminosité. - Vous pouvez aussi effectuer cette opération à l'aide des boutons du projecteur.

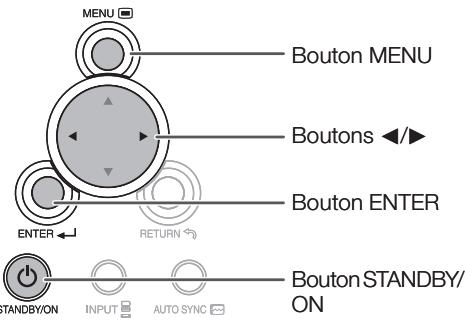

1 Appuyez sur MENU

L'écran de menu apparait.

2 Appuyez sur ou et sélectionnez « Image » pour effectuer le réglage.

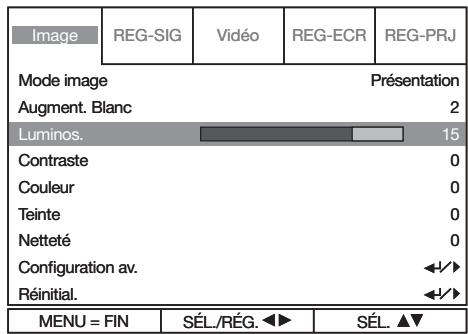

Exemple : Menu de l'écran « Image » pour l'entrée COMPUTER (RGB)

sanae

Affichage à l'écran

Informations.... Indique des précautions relatives à l'utilisation du projecteur.

Remarque... Indique des informations supplémentaires pour la mise en place et l'opération du projecteur.

Pour référence ultérieure

Entretien

P. 61

Guide de dépannage

P. 73 à 75

Index

P. 79

Préparatifs

Comment dire ce mode d'emploi............3

Table des matières 4

MESURES DE SECURITE IMPORTANTES 6

Accès aux modes d'emploi de format PDF............10

Accessoires 11

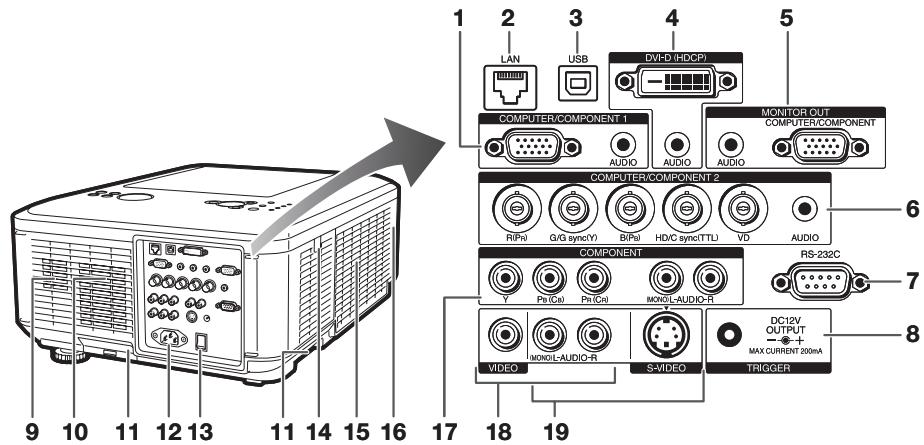

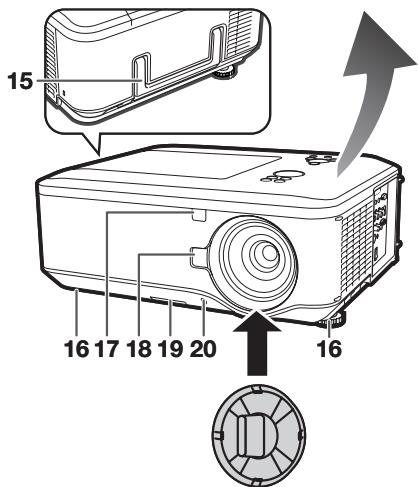

Noms et fonctions des pièces. 13

Vue d'en-haut 13

Vue de devant 13

Plage de fonctionnement 16

Démarrage facile

Démarrage facile 17

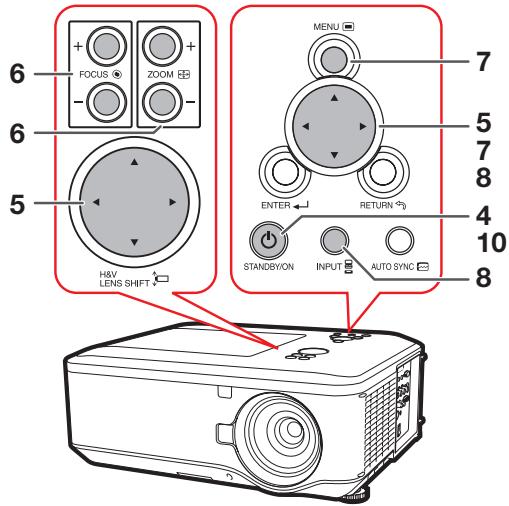

Réglage et projection. 17

Installation

Réglage du projecteur 19

Réglage de la température 19

Réglage du projecteur 19

Préparation du montage au plafond...... 20

Raccordements

Connexion du projecteur à un autre équipement. 21

Commande du projecteur à l'aide d'un ordinateur 24

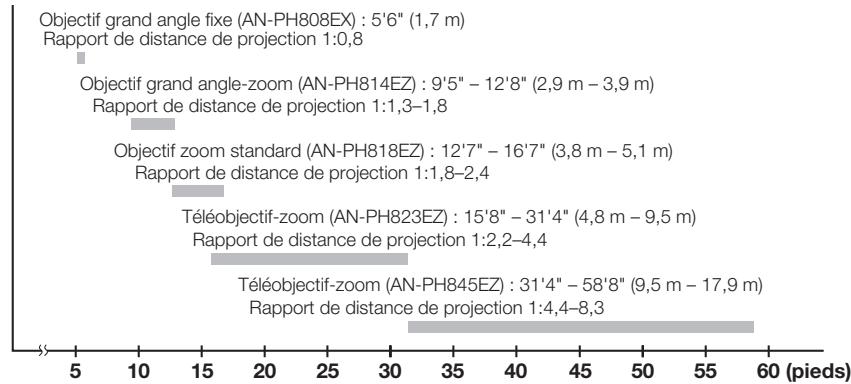

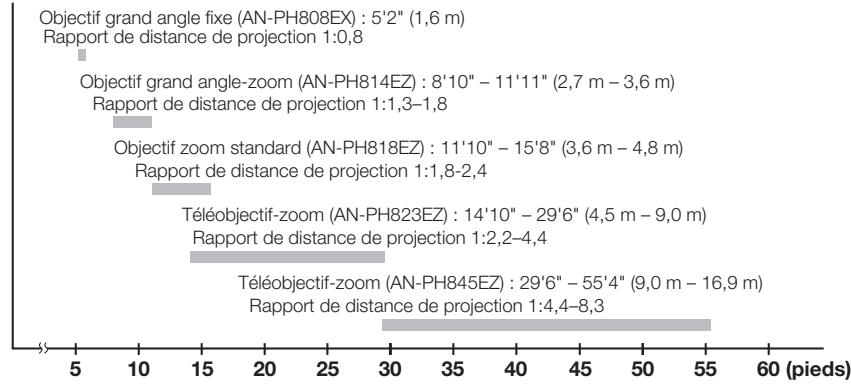

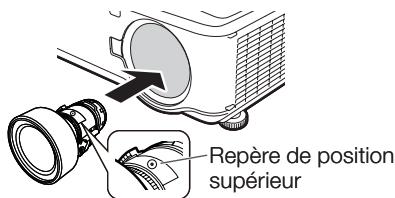

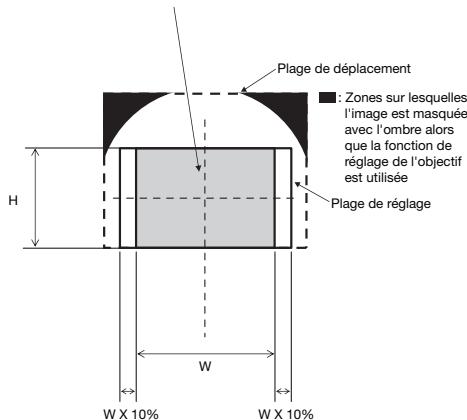

Montage d'un objectif en option 26

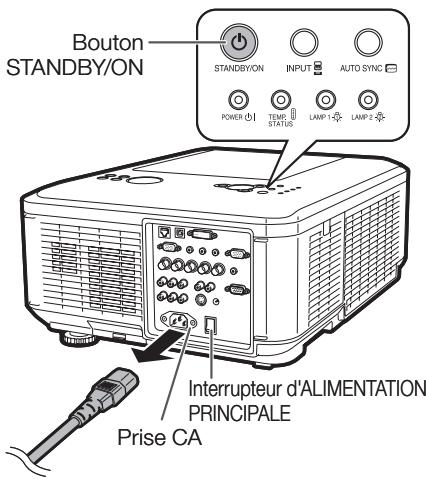

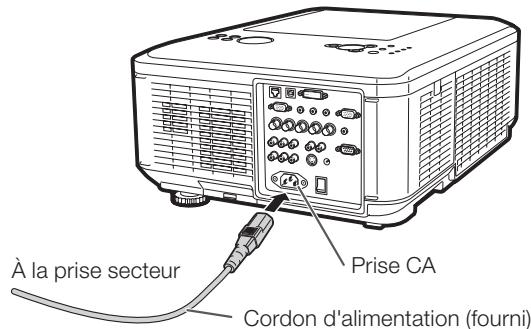

Branchement du cordon d'alimentation...27

Opération de base

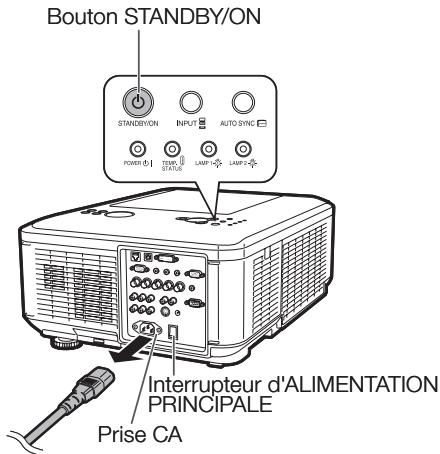

Mise en service/hors service du projecteur 28

Mise en service du projecteur 28

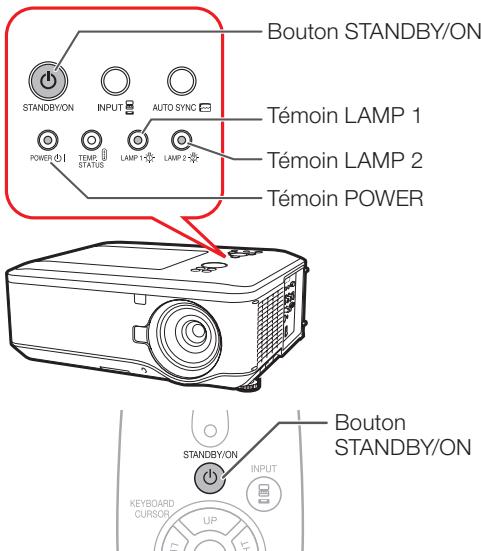

Mise hors tension (activation du mode Veille du projecteur) 28

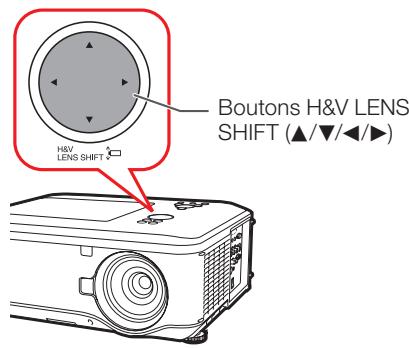

Projection de l'image 29

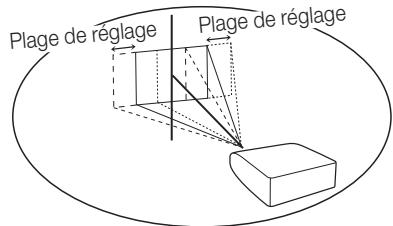

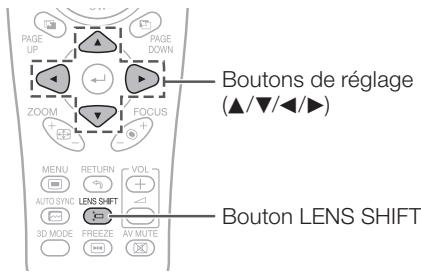

Réglage de l'objet 29

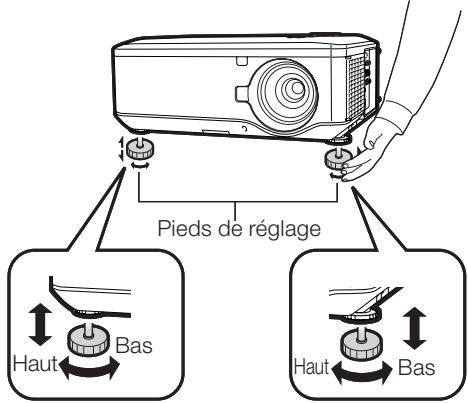

Utilisation des pieds de réglage 30

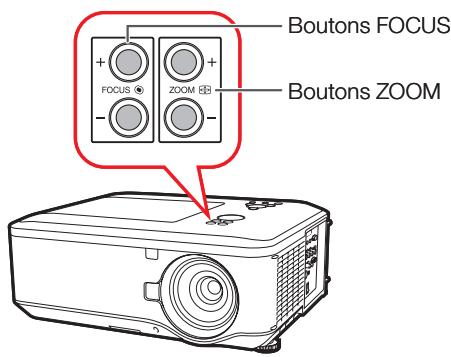

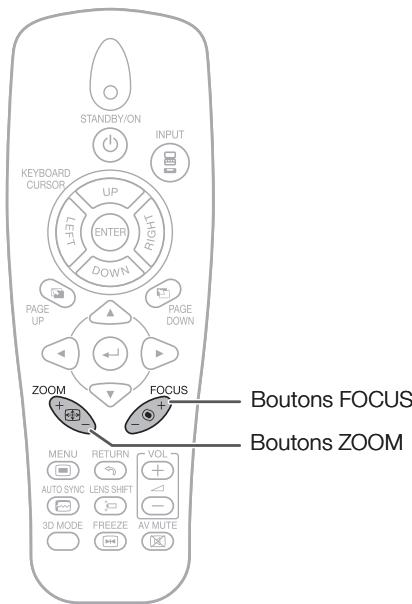

Réglage de la netteté 31

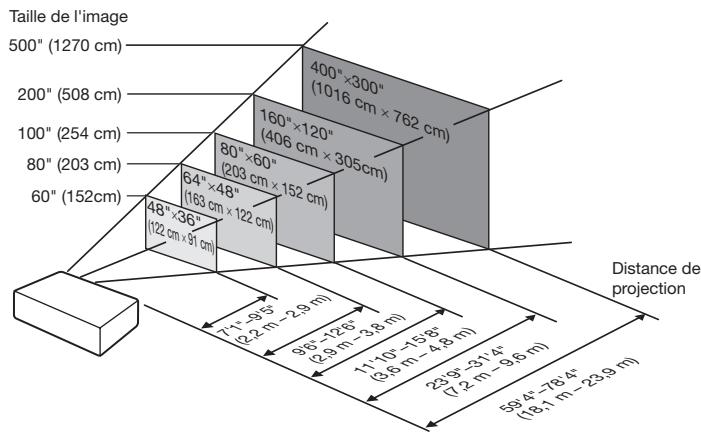

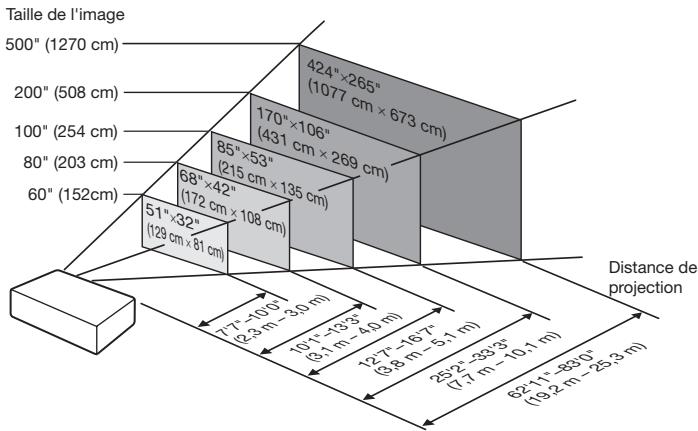

Réglage de la taille de l'image projetée... 31

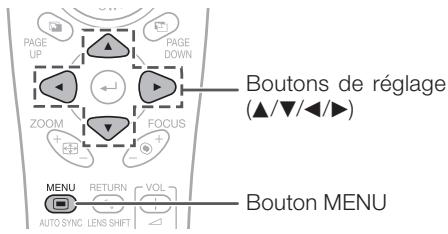

Correction de la distorsion trapézoidale... 32

Passage au mode d'entrée 33

Réglage du volume. 33

Affichage de l'écran noir et désactivation temporaire du son 33

Mode de redimensionnement 34

Fonctions pratiques

Utilisation de la télécommande. 36

Synchronisation automatique (Réglage Sync. Automat.) 36

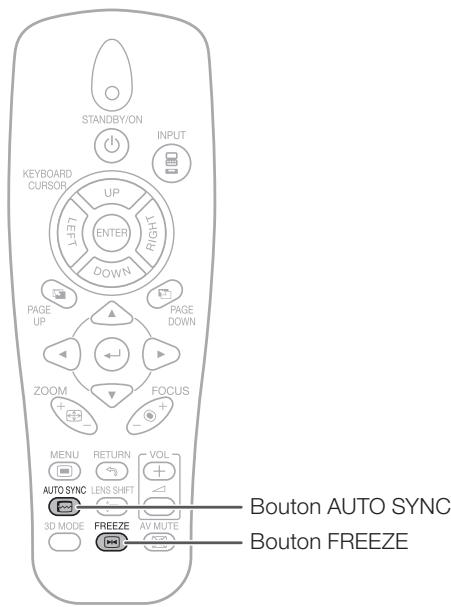

Gel d'une image en mouvement 36

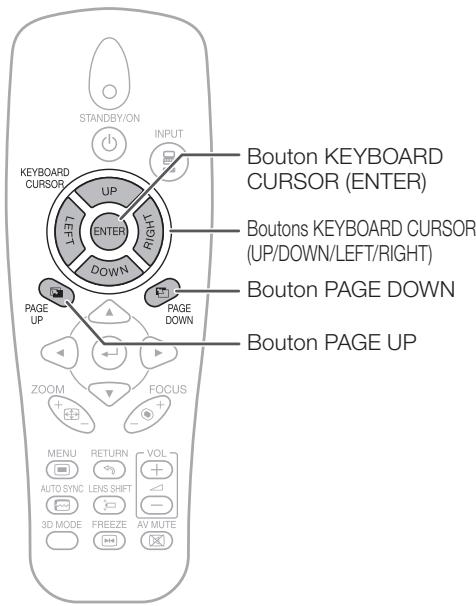

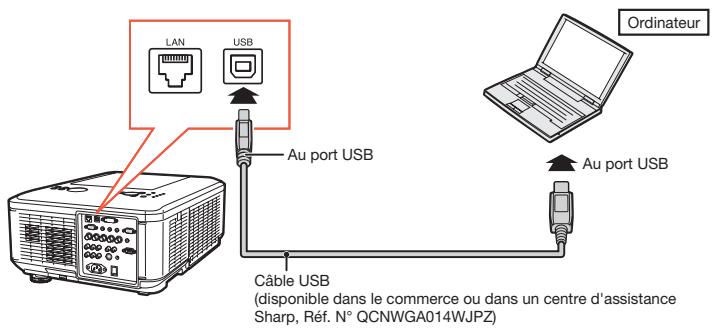

Utilisation de la télécommande pour actionner l'ordinateur 37

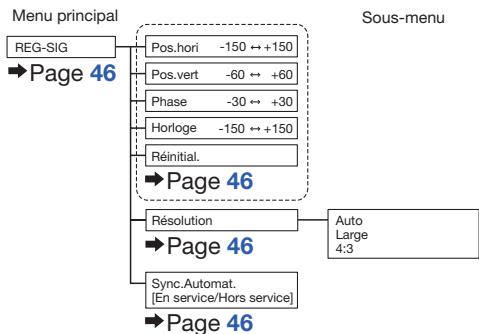

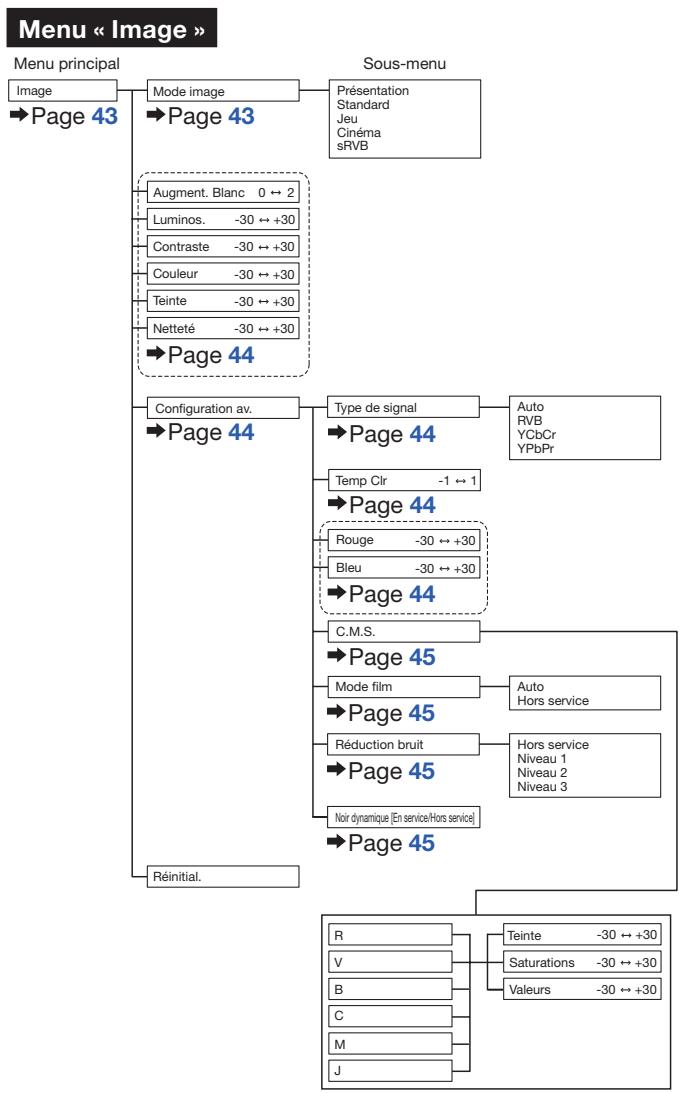

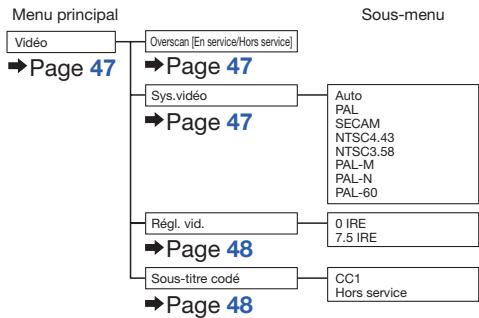

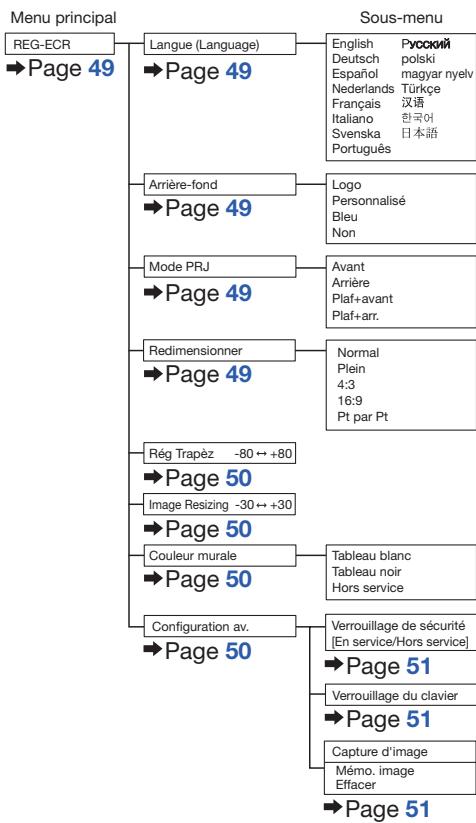

Éléments de menu 38

Utilisation de l'écran de menu............41

Sélections de menu (réglages) 41

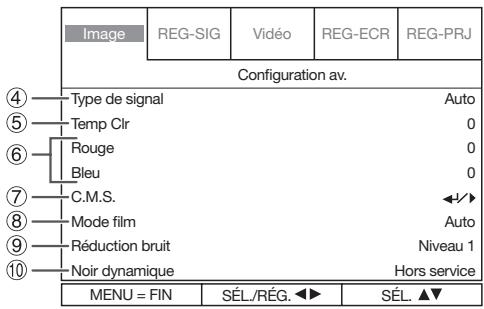

Réglage de l'image (Menu « Image »)............43

Sélection du mode « Image » 43

Réglage de l'image 44

Utilisation de la Configuration av. 44

Réglage du type de signal 44

Réglage de la température des couleurs... 44

Réglage du rouge/bleu 44

Réglage des couleurs 45

Sélection du mode film 45

Réduction du bruit de l'image (Réduction bruit)... 45

Réglage du Noir dynamique 45

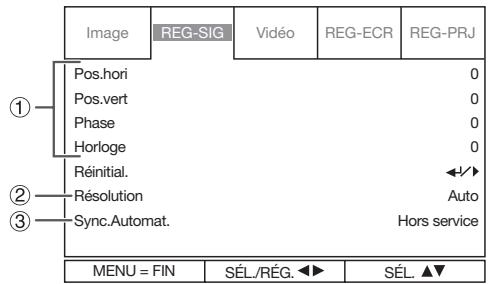

Réglage du signal (Menu « REG-SIG »)...46

Réglage de l'image de l'ordinateur 46

Réglage de la résolution 46

Synchronisation automatique (Réglage Sync. Automat.) 46

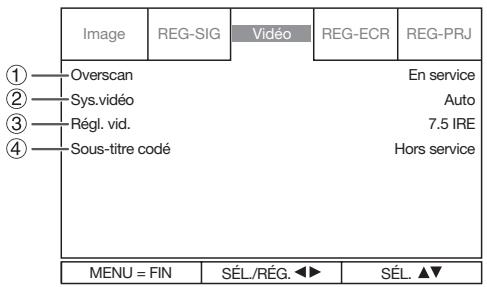

Réglage vidéo (Menu « Video ») 47

Réglage du surbalayage (Overscan) 47

Réglage du système vidéo 47

Réglage vidéo 48

Sous-titre codé 48

Réglage de l'image projetée

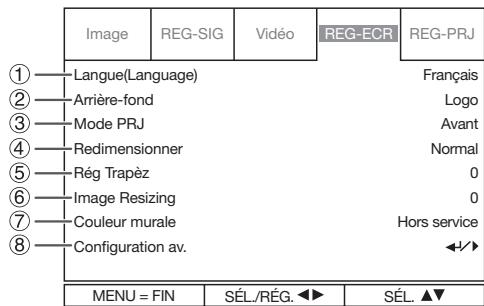

Menu « REG-ECR » 49

Sélection de la langue d'affichage à l'écran... 49

Sélection de l'image d'arrière-plan 49

Inversion/renversement des images projetées. 49

Réglage du mode Redimensionner 49

Correction de réglage trapézoidal 50

Redimensionnement des images 50

Sélection de la Couleur murale 50

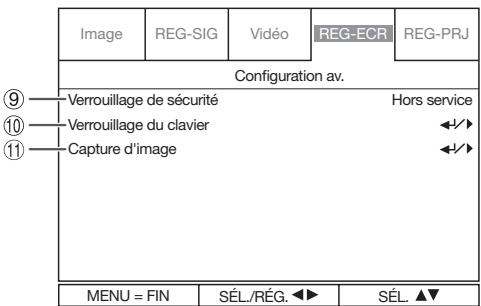

Utilisation de la Configuration av. 50

Fonction de Verrouillage de sécurité... 51

Fonction de verrouillage du clavier. 51

Capture d'image 51

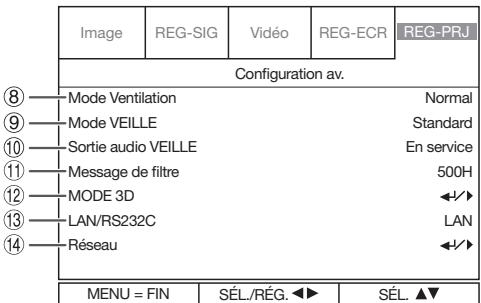

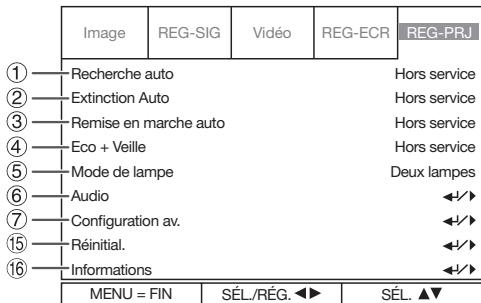

Réglage du fonctionnement du

projecteur (Menu « REG-PRJ »).....52

Détection automatique des signaux

d'entree 52

Fonction Extinction Auto 52

Fonction Remise en marche auto 52

Éco + Veille 52

Réglage du mode de lampe 53

Réglage audio 53

Utilisation de la Configuration av. 53

Réglage du mode Ventilation 53

ModeVEILLE 53

Sortie audio en veille 53

Message de filtre 54

MODE 3D. 54

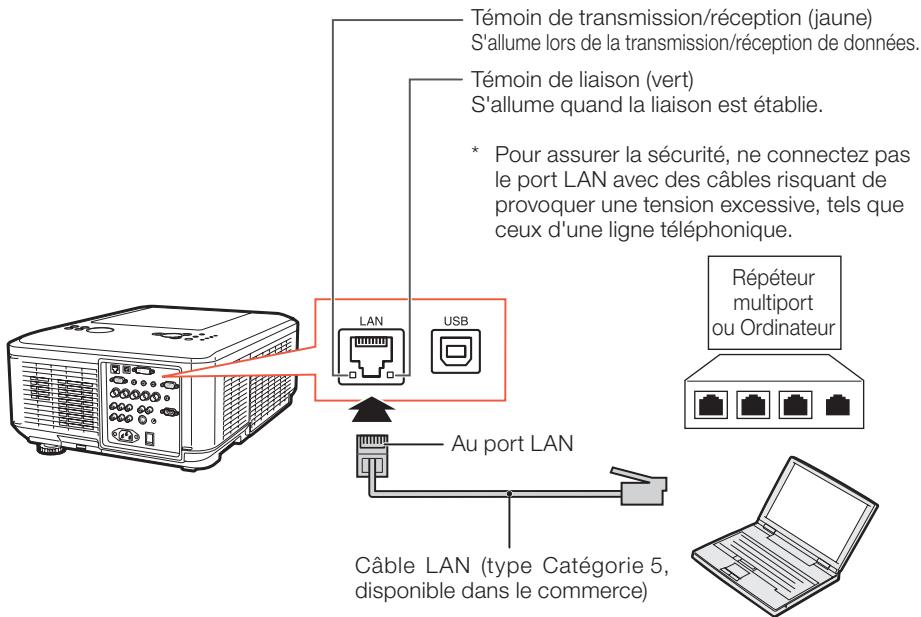

Réglage des fonctions LAN/RS232C...... 54

Réglage du réseau 54

Retour aux réglages par défaut 55

Informations 55

Visionnement d'images 3D

stéréoscopiques. 56

Précautions lors du visionnement d'images

3D stéréoscopiques 56

Informations sur le fonctionnement de la

Projection 3D. 58

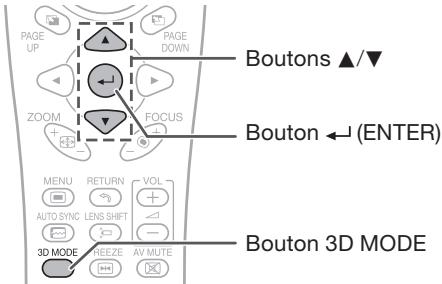

Utilisation du mode de visionnement 3D......59

Appendice 60

Appendice

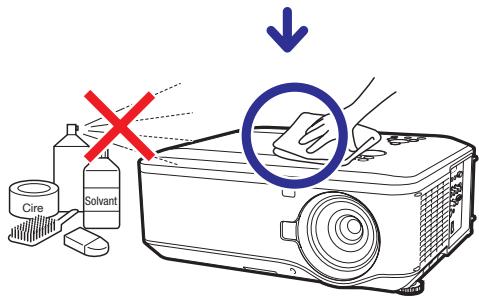

Entretien 61

Nettoyage et remplacement des

Filtres à poussière 62

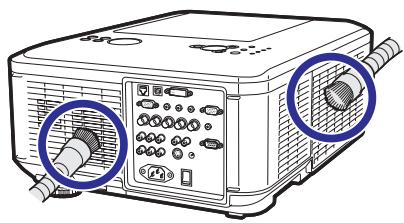

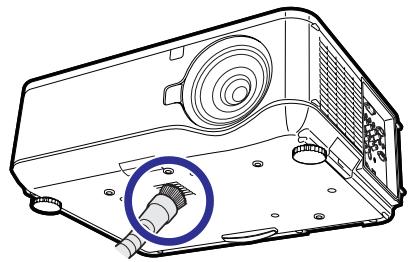

Nettoyage des filtres à poussière 62

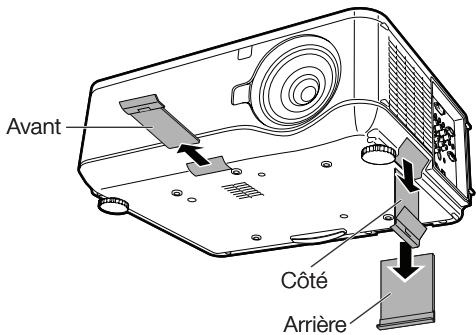

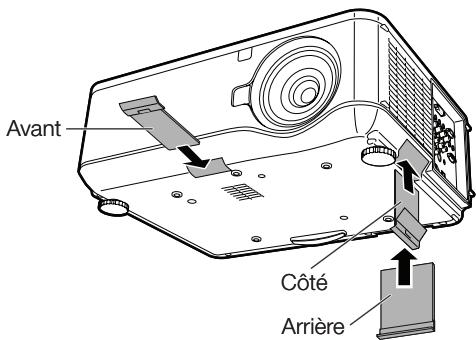

Remplacement des filtres à poussière... 62

Témoins d'entretien 64

Lampe 66

Précautions concernant la lampe 66

Remplacement de la lampe 66

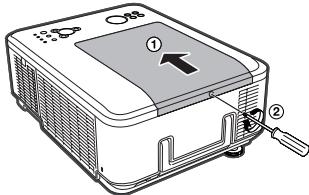

Retrait et installation de l'unité de la lampe 67

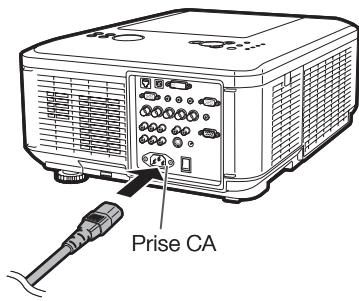

Réinitialisation du programme de la lampe 68

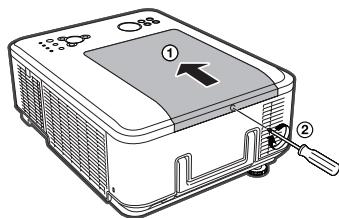

Remplacement de la roue de

couleurs 69

Tableau des compatibilités 71

Dépannage 73

Pour l'assistance SHARP 76

Spécifications 77

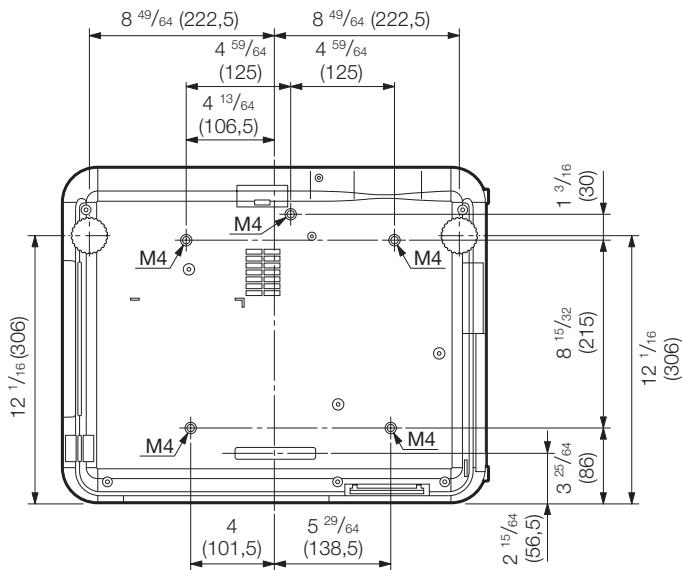

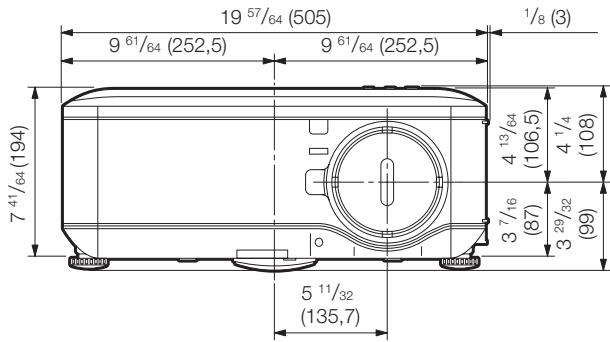

Dimensions 78

Index 79

Attention : veuillez lire toutes ces instructions avant de faire fonctionner ce produit et les conserver pour toutes consultations ultérieures.

L'électricité peut être utilisée pour beaucoup de fonctions utiles. Ce produit a été conçu et fabriqué pour assurer une utilisation en toute sécurité. CEPENDANT, Toute UTILISATION INCORRECTE POT CAUSER UNE ÉLECTROCUTION OU DÉCLENCHER UN INCENDIE. Pour éviter de contourner les dispositifs de sécurité incorporeés à ce produit, veuillus respecter les règles de base suivantes pour son installation, utilisation et entretien.

1. Lire les instructions

Avant d'utiliser l'appareil, veuillez lire les instructions de sécurité et d'emploi.

2. Conserver les instructions

Les instructions de sécurité et d'emploi doivent être soigneusement conservées pour référence ultérieure.

3. Respecter les avertissements

Tous les avertissements apposés sur l'appareil ou notés dans le mode d'emploi doivent être respectés.

4. Suivre les instructions

Toutes les instructions de fonctionnement et d'emploi doivent être scrupuleusement suivies.

5. Nettoyage

Débranche la prise secteur de l'appareil avant de le nettoyer. N'utilise pas de liquides ou d'aérosols de nettoyage. Utilise uniquement un chiffon humide pour nettoyer l'appareil.

6. Options

N'utilise pas d'options non conseillées par le fabricant de l'appareil qui pourrait partager le moindre risque.

7. Eau et humidité

N'utilise pas cet appareil près d'un point d'eau, --- à proximité d'une baignoire, d'un lavabo, d'un évier ou dans un sous-sol humide par exemple.

8. Accessoires

Ne déposez pas l'appareil sur un support instable. L'appareil risque de tomber et de causer des blessures graves à un enfant ou un adulte et d'être sérieusement endommagé. Utilisez uniquement les types de support conseillés par le fabricant ou vendus avec l'appareil. La fixation de l'appareil à un accessoire doit être conforme aux instructions du fabricant et doit être réalisée au moyen des pièces conseillées par le fabricant.

9. Transport

L'ensemble appareil et chariot doit être manœuvré avec soin. Tout arrêt brutal, effort excessif ou inégalité du sol risque d'entraîner le renversement du chariot et la chute de l'appareil.

10. Ventilation

Les orifices et découpes pratiqués sur le coffret sont destinés à assurer la ventilation de l'appareil afin d'obtenir un fonctionnement fiable et d'éviter les surchauffes. Ces ouvertures ne doivent pas être obstruées en plaçant par exemple l'appareil sur un lit, un canapé, un tapis et toute autre surface similaire. L'appareil ne doit pas être installé dans un meuble, bibliothèque ou étagères si la ventilation adequate ne peut être assurée et les instructions du fabricant respectées.

11. Sources d'alimentation

Cet appareil ne doit être alimenté qu’à partir du type de source indiqué sur la plaquette signalétique. En cas de doute concernant le type de source disponible, contactez le revendeur de l’appareil ou la compagnie d’électricité. Dans le cas d’appareils fonctionnant sur batterie ou autre source que le secteur, reportez-vous au mode d’emploi.

12. Mise à la terre ou polarisation

Ce produit est équipé d'un des types de prise suivants. Si la prise mâle du câble d'alimentation ne correspond pas à celle du secteur, contactez un électricien pour la remplacer. N'utilisez pas la prise sans la sécurité supplémentaire offerte par ce type de prise.

a. Type de prise à deux fils (secteur). b. Type de prise à trois fils (secteur) avec une borne de mise à la masse. Cette dernière ne s'insère que dans une prise du secteur adaptée.

13. Protection du cordon d'alimentation

Faites passer le cordon d'alimentation de façon à ce qu’il ne puisse être abimé, piétiné, écrasé par un meuble ou tout objet lourd ; examinez soigneusement le cheminement du cordon d'alimentation entre la prise du secteur et l’entrée de l’appareil.

14. Orage

Par mesure de protection complémentaire, débranchez le cordon d'alimentation de la prise du secteur dès que survient un orage ou encore lorsque l'appareil ne va pas été utilisé pendant une longue période. Ainsi, l'appareil ne sera pas exposé à une surtension eventuelle du secteur due à la foudre.

15. Surcharge

Évitez de surcharger les prises du secteur murales ou intégrées ainsi que les rallonges car cela risque de provoquer un incendie ou une électrocution.

16. Introduction d'objets étrangers et de liquide

N'essayez pas d'introduire des objets dans les ouvertures de l'appareil car ceux-ci risquent d'entrer en contact avec les composants soumis à des haute tensions et provoquer un incendie ou une électrocution. Évitez d'asperger ou de renverser le moindre liquide sur l'appareil.

17. Réparation

Ne tentez aucune réparation de cet appareil par vous-même car l'ouverture ou le retrait du boîtier expose des composants soumis à des haute tensions qui présentent des risques importants d'électrocution. Adressez-vous à un technicien qualifié pour toute réparation.

18. Dégâts entraînant une réparation

Dans les cas suivants, débranchez le cordon d'alimentation et faites vérifier ou réparer l'appareil par du personnel qualifié :

a. Le cordon d'alimentation ou sa fiche est endommagé. b. Un liquide a été renversé sur l'appareil ou un objet étranger a été introduit dans l'appareil. c. L'appareil a été exposé à la pluie ou à l'eau. d. L'appareil ne fonctionne pas normalement bien que les instructions du mode d'emploi aient été respectées. N'utilise pas d'autres commandes que celles mentionnées dans ce document car toute action risque d'endommager l'appareil et d'entraîner, le plus souvent, l'intervention coûteuse d'un technicien qualifié afin de rétablir les conditions normales de fonctionnement.

e. L'appareil est tombé ou a été endommagé d'une manière ou d'une autre. f. Les performances de l'appareil se sont nettement dégradées et un entretien semble nécessaire.

19. Pièces de rechange

Si une pièce doit être remplacée, assurez-vous auprès du service de réparation que le remplacement sera effectué avec une pièce prescrite par le fabricant ou ayant des caractéristiques identiques. Des pièces de rechange non autorisées pourrait causer un incendie, une électrocution ou d'autres dangers.

20. Contrôle de sécurité

À la fin de toute intervention d'entretien ou de réparation, demandez au technicien d'effectuer les vérifications de sécurité pour déterminer si le produit est en état de fonctionnement correct.

21. Montage mural ou au plafond

Ce produit doit être monté sur un mur ou au plafond uniquement de la manière recommandée par le fabricant.

22. Chaleur

Cet appareil doit être placé loin des sources de chaleur telles que les radiateurs, accumulateurs de chaleur, poêles et autres appareils produisant de la chaleur (y compris les amplificateurs).

• DLP® et le logo DLP sont des marques déposées de Texas Instruments, et DLP® Link™ est une marque de commerce de Texas Instruments.
• Microsoft® et Windows® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• PC/AT est une marque déposée de International Business Machines Corporation aux États-Unis.
• Adobe Reader est une marque de commerce de Adobe Systems Incorporated.
• Macintosh® est une marque déposée de Apple Computer, Inc. aux États-Unis et/ou dans d'autres pays.
• PJLink est une marque déposée ou une marque de commerce d'application au Japon, aux États-Unis, au Canada, en U.E., en Chine et/ou dans d'autres pays/régions.
• Tous les autres noms de produits ou de société sont des marques de commerce ou des marques déposées de leur société respective.
• Certains circuits intégrés utilisés dans ce produit font l'objet de secrets de fabrication appartenant à TEXAS INSTRUMENTS. Il est donc interdit de copier, de modifier, d'adapter, de traduire, de distribuer, d'étudier la conception, de démonter ou de décompiler leur contenu.

Précaution quant à la lampe

Danger potentiel de débris de verre en cas de rupture de la lampe. Si la lampe rompt, contactez le revendeur de projecteur Sharp autorisé ou le service après-vente le plus

proche pour remplacement. Voir « À propos de la lampe » à la page 66.

Précaution quant à l'installation du projecteur

Pour un entretien minimum et pour préserver une qualité d'image élevée, SHARP recommande que ce projecteur soit installé dans un endroit sans humidité, poussière, ni fumée de cigarette. Lorsque le projecteur est soumis à ces environnements, les entrées et sorties d'air et l'objet doivent être nettoyés plus souvent. Tant que le projecteur est nettoyé régulièrement, l'utilisation dans ce type d'environnement ne réduira pas la durée d'utilisation globale de l'unité. Le nettoyage des pièces internes ne doit être confié qu'à un revendeur de projecteur Sharp autorisé ou au service après-vente.

Reposez vos yeux de temps en temps.

Regarder continuellement un écran pendant de longues heures peut se traduire par une tension de l’œil. Veillez à reposer vos yeux de temps en temps.

N'installez pas le projecteur dans des endroits en plein soleil ou exposés à une forte lumière

Placez l'écran de façon à ce qu’il ne soit pas en plein soleil ou sous l’éclairage direct de la pièce. La lumière tombant directement sur l’écran fait déteindre les couleurs, rendant le visionnement difficile. Fermez les rideaux et atténuez les lumières si vous installez l’écran dans une pièce ensoleillée ou lumineuse.

Précautions d'installation du projecteur

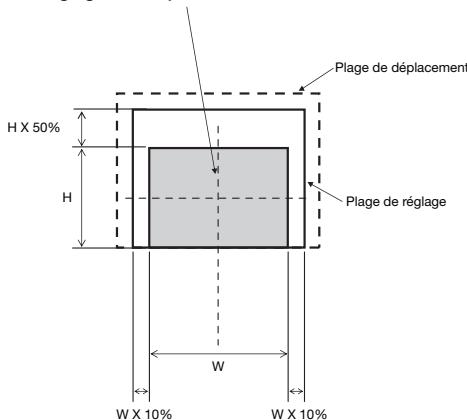

Placez le projecteur sur un endroit plat dans la plage de réglage (10 degrés) du pied ajustable.

• Après acquisition du projecteur, une faible odeur peut s'échapper de l'orifice d'aération lorsque l'appareil est mis sous tension la première fois. Ceci est normal et ne constitue pas un dysfonctionnement. Elle disparaîtra après utilisation du projecteur.

Lorsque vous utilisez le projecteur en haute altitude comme à la montagne (à une altitude de 1 200 mètres environ (4 000 pieds) ou plus)

Lorsque vous utilisez le projecteur en haute altitude où l'air est rarefié, réglez « Mode Ventilation » sur « Élevé ». Omettre de procéder à ce réglage peut avoir une incidence sur la longévité du système optique. Utilisez le projecteur à des altitudes inférieures ou égales à 3 000 mètres (10 000 pieds).

Avertissement à propos de la mise en place du projecteur en hauteur

Lors de la mise en place du projecteur en hauteur, veillez à l'immobiliser avec soin pour éviter des blessures corporelles dues à la chute du projecteur.

Ne soumettez pas le projecteur à une force secousse et/ou vibration.

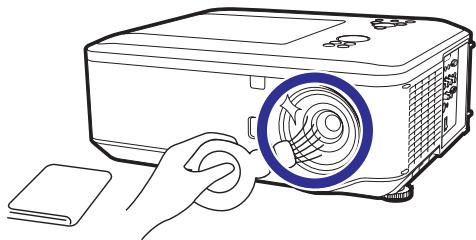

• Protégez l'objectif pour ne pas frapper ou endommager sa surface.

Évitez les endroits aux températures extrêmes.

La température de service du projecteur est de 41°F à 104°F (+5^ à +40^). La température de rangement du projecteur est de 14°F à 140°F (-10^ à +60^).

Ne bloquez pas les sortie et entrée d'air.

Laissez au moins 11^13 / 16 pouces (30cm) d'espace entre la sortie d'air et le mur ou l'obstacle le plus proche. Veillez à ce que l'entrée et la sortie d'air ne soient pas obstruées. Si le ventilateur de refroidissement est bouché, un circuit de protection mettra automatiquement le projecteur en mode veille pour éviter une surchauffe. Ceci n'est pas le signe d'un dysfonctionnement. (Voir pages 64 et 65.) Débranchez le cordon d'alimentation du projecteur de la prise murale et attendez au moins 10 minutes. Placez le projecteur où les entrées et sorties d'air ne sont pas bloquées, rebranchez le cordon d'alimentation et mettez sous tension le projecteur. Ceci ramènera le projecteur à sa condition d'opération normale.

Précaution quant à l'utilisation du projecteur

Si vous n'avez pas l'intention d'utiliser le projecteur pendant une période prolongée ou avant de déplacer le projecteur, assurez-vous de débrancher le cordon d'alimentation de la prise secteur murale et de débrancher les autres câbles qui y sont raccordés. Ne transportez pas le projecteur en le tenant par l'objectif. Lorsque vous rangez le projecteur, veillez à attacher le capuchon d'objectif ou le capuchon anti-poussière au projecteur. Ne placez pas le projecteur en plein soleil, ni à proximité d'une source de chaleur. Car ceci pourrait décolorer le coffret ou déformer le boîtier plastique.

Autre équipement raccordé

Lors du raccordement d'un ordinateur ou d'un autre équipement audio-visuel au projecteur, procededez aux raccordements APRES avoir débranché le cordon d'alimentation du projecteur de la prise murale et mis hors tension l'equipement a raccarder. Veuillez dire les modes d'emploi du projecteur et de l'équipement à raccorder pour les instructions sur le raccordement.

Utilisation du projecteur dans d'autres pays

La tension d'alimentation et la forme de la fiche peuvent varier selon la région et le pays où vous utilisez le projecteur. Lors de l'utilisation du projecteur à l'étranger, veillez à utiliser un cordon d'alimentation approprié au pays dans lequel vous vous trouvez.

Fonction de contrôle de température

Si la température augmente à l'intérieur du projecteur à cause d'une obturation des évents ou de l'endroit où le projecteur est placé, le témoin s'éteint et le ventilateur se met en marche. Le projecteur entre alors en mode veille et le témoin TEMP. (avertissement de température)/STATUS commence à clignoter. Pour en savoir plus, consultez la section « Témoins d'entretien » aux pages 64 et 65.

• Le ventilateur de refroidissement régule la température interne et sa performance est automatiquement contrôlée. Le bruit du ventilateur peut varier pendant l'utilisation du projecteur suite à des changements dans la vitesse du ventilateur. Ceci n'est pas le signe d'un dysfonctionnement.

Installation de l'objectif en option

Pour installer un objectif en option, consultez «Montage d'un objectif en option», à la page 26, ou le manuel d'installation de l'objet (fourni avec l'objet en option). Enlevez l'objet en option lorsque vous transportez le projecteur. Le fait de transporter le projecteur avec l'objet monté pourrait endommager le projecteur à cause des vibrations ou d'autres facteurs. Quand vous transportez le projecteur sans objectif attaché, attachez le capuchon anti-poussière au projecteur.

Accès aux modes d'emploi de format PDF

Des modes d'emploi sous format PDF en différentes langues sont inclus sur le CD-ROM. Pour utiliser ces manuels, vous devez installer Adobe Reader sur votre ordinateur (Windows ou Macintosh).

Veuillez télécharger Adobe Reader sur Internet (http://www.adobe.com).

Pour windows®:

① Insérez le CD-ROM dans le lecteur prévu à cet effet. Double-cliquez sur l'icône « Poste de travail » ③ Double-cliquez sur le lecteur « CD-ROM » Lorsque vous voulez regarder le mode d'emploi

1) Double-cliquez sur le dossier « MANUALS » 2) Double-cliquez sur la langue (nom du dossier) que vous souhaitez afficher. 3) Double-cliquez sur le fichier pdf pour accéder aux manuels du projecteur.

Lorsque vous voulez regarder lemanuel de configuration

1) Double-cliquez sur le dossier « SETUP » 2) Double-cliquez sur la langue (nom du dossier) que vous souhaitez afficher. 3) Double-cliquez sur le fichier pdf pour accéder au MANUEL DE CONFIGURATION.

Pour macintosh®:

① Insérez le CD-ROM dans le lecteur prévu à cet effet. ② Double-cliquez sur l'icône « CD-ROM » ③ Lorsque vous voulez regarder le mode d'emploi

1) Double-cliquez sur le dossier « MANUALS » 2) Double-cliquez sur la langue (nom du dossier) que vous souhaitez afficher. 3) Double-cliquez sur le fichier pdf pour accéder aux manuels du projecteur.

Lorsque vous voulez regarder le MANUEL de configuration

1) Double-cliquez sur le dossier « SETUP » 2) Double-cliquez sur la langue (nom du dossier) que vous souhaitez afficher. 3) Double-cliquez sur le fichier pdf pour accéder au MANUEL DE CONFIGURATION.

Remarque

• Si vous ne parvenez pas à ouvrir le fichier pdf souhaité en double-cliquant sur la souris, ouvrez d'abord Adobe Reader, puis spécifiez le fichier souhaité à l'aide du menu « Fichier », « Ouvrir ».

MANUEL de configuration

Pour en savoir plus, consultez le « MANUEL DE CONFIGURATION » sur le CD-ROM fourni.

Mise en place de l'écran 2

Format de l'écran et distance de projection 3

Raccordement et affectation des broches 14

Spécifications et réglages des commandes RS-232C 16

Configuration de l'environnement du réseau du projecteur 18

Commande du projecteur par un réseau LAN 24

Utilisation du projecteur à l'aide du protocole PJLink™ 27

Résolution des problèmes 28

Dimensions 31

Accessoires fournis

Télécommande <9NK5041821400>

Deux piles R-6 (modèle « AAA », UM/SUM-4, HP-7 ou semblable)

Cable RVB (6' (1,8 m)) <9NK3081405002>

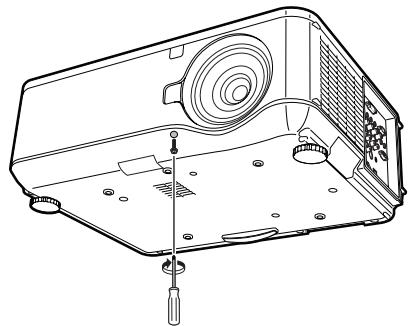

Capuchon anti-poussière <9NK3392038200> Vis antivol <9NK3100132500>

Cordon d'alimentation* (1) Pour les États-Unis, le Canada, etc. (6' (1,8 m)) <9NK3090204900>

(2) Pour l'Europe, sauf la Grande Bretagne (6' (1,8 m)) <9NK3090152701>

(3) Pour la Grande Bretagne, Hong Kong et Singapour (6' (1,8 m)) <9NK3090152901>

(4) Pour l'Australie, la Nouvelle-Zélande et l'Océanie (6' (1,8 m)) <9NK3090152601>

• Les cordons d'alimentation fournis avec le projecteur variant d'une région à l'autre. Utilisez celui qui correspond aux prises murales de votre pays.
• Modes d'emploi (ensemble de manuels (y compris celui-ci et le CD-ROM)) Pour les États-Unis, le Canada et Taiwan: <9NK3534150200> Pour l'Europe, l'Asie, l'Australie et la Nouvelle-Zélande: <9NK3534160900> Pour la Corée: <9NK3534161000>

Remarque

• Les codes entre crochets « < > » correspondent aux codes des pièces de rechange.
• Quand l'objet est monté, utilisez le capuchon fourni avec l'objet.
• Vous pouvez fixer le capuchon anti-poussière au projecteur uniquement quand aucun objectif n'est monté (ne mettez jamais le capuchon anti-poussière quand l'objectif est monté).

Accessoires en option

Unité de lampe Unité de montage au plafond 3 RCA à câble à 15 broches mini D-sub (10' (3,0 m)) Roue de couleurs à six segments

AN-PH80LP

AN-XGCM80 (pour les États-Unis uniquement)

AN-C3CP2

AN-PH80CW

Remarque

• Dans certaines régions, il est possible que certains accessoires en option ne soient pas disponibles. Veuillez vérifier auprès de votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.

Accessoires (suite)

Accessoires en option

Type d'objectif		Distance de projection pour un écran 100"
		XG-PH80W-N	XG-PH80X-N
Objectif grand angle fixe (× 0,8)	AN-PH808EX	5'6" (1,7 m)	5'2" (1,6 m)
Objectif grand angle-zoom (× 1,3 - 1,8)	AN-PH814EZ	9'5" (2,9 m) - 12'8" (3,9 m)	8'10" (2,7 m) - 11'11" (3,6 m)
Objectif zoom standard (× 1,8 - 2,4)	AN-PH818EZ	12'7" (3,8 m) - 16'7" (5,1 m)	11'10" (3,6 m) - 15'8" (4,8 m)
Téléobjectif-zoom (× 2,2 - 4,4)	AN-PH823EZ	15'8" (4,8 m) - 31'4" (9,5 m)	14'10" (4,5 m) - 29'6" (9,0 m)
Téléobjectif-zoom (× 4,4 - 8,3)	AN-PH845EZ	31'4" (9,5 m) - 58'8" (17,9 m)	29'6" (9,0 m) - 55'4" (16,9 m)

Aucun objectif n'est fixé au XG-PH80W-N/XG-PH80X-N. Il existe aussi des objectifs Sharp en option pour des utilisations spécialisées. Veuillez consulter votre revendeur de projecteur Sharp autorisé le plus proche pour en savoir plus sur tous les objectifs. (Consultez le manuel d'utilisation de l'objectif que vous utilisez.)

XG-PH80W-N

Le dessin ci-dessous correspond à un écran de 100 pouces (254 cm) en mode normal 16:10.

XG-PH80X-N

Le dessin ci-dessous correspond à un écran de 100 pouces (254 cm) en mode normal 4:3.

Noms et fonctions des pièces

Les numéros indiqués dans la case indiquent les pages principales où le sujet est expliqué dans ce mode d'emploi.

Fixation du capuchon de l'objectif/anti-poussière. Mettez le capuchon de l'objectif/anti-poussière bien droit sur l'objet, puis appuyez.

Retrait du capuchon de l'objectif/anti-poussière Tirez sur le capuchon de l'objectif/anti-poussière pour le retirer.

Vue d'en haut

1 Boutons FOCUS 31 Pour régler la netteté. 2 Boutons H&V LENS SHIFT (▲/▼/▲▶) 30 Pour régler l'objet horizontalement et verticalement. 3 Bouton MENU 41 Pour afficher les écrans de réglage et de configuration. 4 Boutons de réglage (▲/▼/▲▶) 41 Pour sélectionner les éléments de menu. 5 Bouton ENTER 33 Pour régler les éléments sélectionnés ou régler sur le menu. 6 Bouton STANDBY/ON 28 Pour allumer le projecteur et pour le mettre en mode Veille. 7 Témoin TEMP. (avertissement de température)/STATUS 64 8 Témoin POWER 64 9 Boutons ZOOM 31 Pour régler la taille de l'image projetée. 10 Bouton RETURN 41 Pour retourner à l'écran du menu précédent lors de l'utilisation des menus. 11 Bouton INPUT 33 Pour activer le mode d'entrée. 12 Bouton AUTO SYNC 36 Pour régler automatiquement les images quand le projecteur est connecté à un ordinateur. 13 Témoin LAMP 1 64 14 Témoin LAMP 2 64

Vue devant

15 Poignée de transport Pour transporter le projecteur. 16 Pied de réglage 30 17 Capteur de télécommande 16 18 Bouton LENS RELEASE 26 19 Filtre à poussière 62 20 Vis antivol 27

Noms et fonctions des pièces (suite)

Les numéros indiqués dans la case indiquent les pages principales où le sujet est expliqué dans ce mode d'emploi.

Vuale latérale (bornes)

1 Bornes d'entrée COMPUTER/COMPONENT1 21,23 Borne pour les signaux RVB et à composantes et borne d'entrée audio. 2 Port LAN 25 Port permettant de commander le projecteur à l'aide d'un ordinateur via réseau. 3 Port USB 37 Port raccordé au port USB de l'ordinateur permettant d'utiliser la télécommande fournie comme clavier d'ordinateur. 4 Bornes d'entrée DVI-D 21, 22 Bornes pour les signaux RVB numériques DVI et à composantes numérique et borne d'entrée audio. 5 Bornes MONITOR OUT 23 Borne de sortie COMPUTER/COMPONENT pour les signaux RVB et à composantes. (partagée entre les entrées COMPUTER/COMPONENT 1 et 2 et COMPONENT). Borne de sortie AUDIO. (partagée par toutes les entrées) 6 Bornes d'entrée COMPUTER/COMPONENT2 21,22 Borne pour les signaux RVB et à composantes et borne d'entrée audio. 7 Borne RS-232C 24 Borne permettant de commander le projecteur à l'aide d'un ordinateur. 8 Borne TRIGGER Quand le projecteur est allumé, un signal de commande (CC 12 V) est transmis par cette borne. Si un écran électrique ou autre appareil compatible est connecté, il est possible de l'allumer quand le projecteur est allumé.

9 Enceinte 53 10 Prise d'air 62 11 Filtre à poussière 62 12 Prise CA 27 Pour la connexion du cordon d'alimentation fourni. 13 Interrupteur d'ALIMENTATION PRINCIPALE Pour allumer et éteindre le projecteur. 14 Capteur de télécommande 16 15 Prise d'air 62 16 Connecteur standard de sécurité Kensington 17 Bornes d'entrée COMPONENT 22 Bornes pour les signaux à composantes et la borne d'entrée audio. 18 Bornes d'entrée VIDEO 23 Borne permettant de connecter un équipement vidéo et borne d'entrée audio. 19 Bornes d'entrée S-VIDEO 23 Borne permettant de connecter un équipement vidéo avec borne S-video et borne d'entrée audio.

Utilisation du verrouillage kensington

• Ce projecteur est doté d'un connecteur standard de sécurité Kensington utilisable avec un système de sécurité MicroSaver Kensington. Pour en savoir plus sur la manière de l'utiliser afin de protéger le projecteur, consultez les informations accompagnant le système.

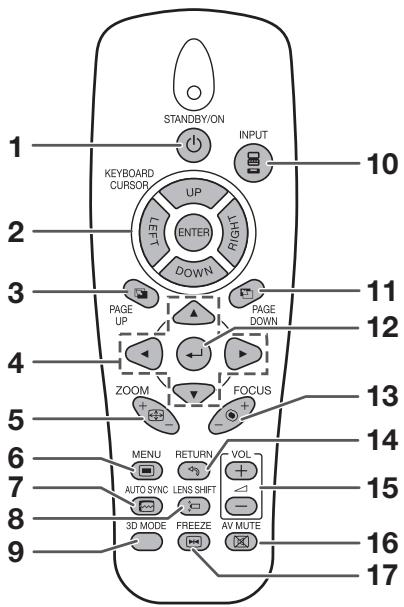

Les numéros indiqués dans la case indiquent les pages principales où le sujet est expliqué dans ce mode d'emploi.

1 Bouton standby/on 28

Pour allumer le projecteur et pour le mettre en mode Veille.

2 Boutons keyboard CURSOR (up/down/left/right/enter) 37

• Pour déplacer le curseur de l'ordinateur quand le projecteur est connecté via port USB (avec un câble USB).
• Fonctionne comme la touche [Enter] d'un clavier d'ordinateur quand le projecteur est connecté via port USB (avec un câble USB).

3 Bouton page UP 37

Fonctionne comme la touche [Page Up] d'un clavier d'ordinateur quand le projecteur est connecté via port USB (avec un câble USB).

4 Boutons de réglage (▲/▼/▲/▶) 30, 41

Pour sélectionner et régler les éléments de menu.

5 Boutons ZOOM 31

Pour régler la taille de l'image projetée.

6 Bouton MENU 41

Pour afficher les écrans de réglage et de configuration.

7 Bouton AUTO SYNC 36

Pour régler automatiquement les images quand le projecteur est connecté à un ordinateur.

8 Bouton LENS SHIFT 30

Pour afficher l'écran de réglage de l'objet.

9 Bouton 3D MODE 59

Pour afficher l'écran du menu MODE 3D.

10 Bouton INPUT 33

Pour activer le mode d'entrée.

11 Bouton page DOWN 37

Fonctionne comme la touche [Page Down] d'un clavier d'ordinateur quand le projecteur est connecté via port USB (avec un câble USB).

12 Bouton (ENTER) 33

Pour régler les éléments sélectionnés ou réglés sur le menu.

13 Boutons FOCUS 31

Pour régler la netteté.

14 Bouton RETURN 41

Pour retourner à l'écran du menu précédent lors de l'utilisation des menus.

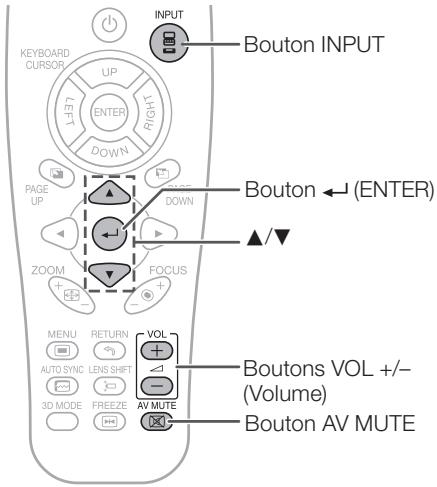

15 Boutons VOL +/- (volume) 33

Pour régler le niveau sonore de l'enceinte.

16 Bouton AV MUTE 33

Pour afficher un écran noir et désactiver le son temporairement.

17 Bouton FREEZE 36

Pour geler les images.

Insertion des piles

1 Retirez le couvercle en le faisant glisser en direction de la flèche.

2 Insérez les piles.

• Quand vous insérez les piles, vérifiez que les polarités correspondent aux repères et situés dans le logement des piles.

3 Remettez le couvercle.

Attention

• Risque d'explosion si les piles de remplacement sont incorrectes. Utilisez uniquement des piles alcalines ou au manganèse.
• Quand vous insérerez les piles, vérifiez que les polarités correspondent aux repères et situés dans le logement des piles.
• Les piles de différents types ont des propriétés différentes; évitez par conséquent de les mélanger. N'utilise pas des piles anciennes avec des nouvelles. Cela pourrait cyceler la vie utile des piles nouvelles ou provoquer une fuite des anciennes piles.
• Retirez les piles de la télécommande quand elles sont déchargées; si vous les laissez dedans, elles risquent de couler. Le liquide provenant des fuites de piles est nocif pour la peau; par conséquent, veillez à bien les essuyer avant de les retirer en vous protégeant avec un chiffon.
• Les piles comprises avec ce projecteur peuvent se décharger rapidement selon la manière dont elles sont traitées. Remplacez-les dès que possible par des nouvelles.
• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez-en les piles. Respectez les lois (règlements) de l'endroit où vous résidez quand vous mettez des piles usagées au rebut.

Plage de fonctionnement

Vous pouvez utiliser la télécommande pour commander le projecteur dans les plages indiquées sur l'illustration.

Remarque

• Un autre capteur de télécommande se trouve à l'arrière du projecteur. (Voir page 14.)
• Le signal de la télécommande peut se refléter sur un écran pour faciliter l'utilisation. La distance effective du signal peut toutefois varier en fonction du matériel de l'écran.

Veillez à ne pas la faire tomber et à ne pas l'exposer à l'humidité ou à des températures élevées. - La télécommande risque de dysfonctionner sous une lampe fluorescente. Dans ce cas, éloignez le projecteur de la lampe fluorescente.

Télécommande

Démarrage facile

Cette section explique le fonctionnement de base (connexion du projecteur à l'ordinateur). Pour en savoir plus, consultez la page indiquée ci-dessous pour chaque étape.

Réglage et projection

Dans cette section, nous utilisons un exemple pour expliquer la connexion du projecteur à l'ordinateur.

1. Retirez le capuchon anti-poussière, puis montez l'objectif en option
2. Placez le projecteur face à un mur ou à un écran → P. 19
3. Connectez le projecteur à l'ordinateur et branchez le cordon d'alimentation dans la prise CA du projecteur.

Si vous connectez un équipement autre qu'un ordinateur, consultez les pages 22 et 23.

PP.21,25

4. Allumez le projecteur

Mettez l'interrupteur d'ALIMENTATION PRINCIPALE du projecteur sur « EN SERVICE » et, quand le témoin POWER devient rouge, appuyez sur STANDBY/ON sur le projecteur ou la télécommande.

Sur le projecteur

STANDBY/ON

Sur la télécommande

STANDBY/ON

P. 28

5. Réglez l'angle

Réglez l'angle du projecteur :

• Réglez l'objectif horizontalement et verticalement.
• Appuyez sur H&V LENS SHIFT ( / / ) sur le projecteur.
• Appuyez sur LENS SHIFT, puis sur , , ou sur la télécommande.
• Réglez l'angle du projecteur en faisant tourner les pieds de réglage.

P. 31

P. 30

6. Réglez la netteté et le zoom

1. Appuyez sur FOCUS +/- sur le projecteur ou la télécommande pour régler la netteté. 2. Appuyez sur ZOOM +/- sur le projecteur ou la télécommande pour régler le zoom.

7. Correction de la distorsion de l'image due à l'angle de projection

1. Appuyez sur MENU pour afficher l'écran de menu. 2. Appuyez sur « » ou « » pour sélectionner « REG-ECR ». 3. Appuyez sur « » ou « » pour sélectionner « Rég Trapèz ». 4. Appuyez sur « » ou « » pour régler la correction de réglage trapézoidal.

8. Sélectionnez le mode d'entrée

Appuyez sur INPUT pour afficher la liste ENTRÉE. À l'aide des touches ▲/▼, sélectionnez le mode d'entrée.

Liste ENTREE

P. 32

Sur le projecteur

INPUT

Sur la télécommande

P. 33

10. Éteignez

Appuyez sur STANDBY/ON sur le projecteur ou la télécommande, puis appuyez à nouveau quand le message de confirmation est affiché pour permettre le projecteur en mode Veille.

Sur le projecteur

STANDBY/ON

Sur la télécommande

STANDBY/ON

Sur l'affichage à l'écran

P. 28

Entrer en mode veille ?

Oui: Appuyez

Non: Attendez

• Vous pouvez débrancher le cordon d'alimentation ou commuter l'Interrupteur d'ALIMENTATION PRINCIPALE sur « HORS SERVICE » même si le projecteur fonctionne.
• Meme si vous débrancher le cordon d'alimentation ou commuter l'Interrupteur d'ALIMENTATION PRINCIPALE sur « HORS SERVICE », le ventilateur continue à fonctionner pendant un moment.

Réglage de la vitesse

Si vous utilisez ce projecteur hors des États-Unis, veuillez modifier le réglage à « 0 IRE » lors du réglage de la vente. (Voir page 48.)

Réglage du projecteur

Pour obtenir une qualité d'image optimale, placez le projecteur perpendiculaire à l'écran, avec ses pieds bien à plat et à niveau. Vous n'aurez ainsi pas besoin d'utiliser la correction de réglage trapézoïdal pour obtenir la meilleure qualité d'image. (Voir page 32.)

■ Placez le projecteur à la distance voulue de l'écran en fonction de la taille d'image souhaitée. (Pour en savoir plus, consultez le « MANUEL DE CONFIGURATION » sur le CD-ROM fourni).

XG-PH80W-N

(Exemple: Entrée de signaux 16:10 (mode Normal) pour l'objet zoom standard (AN-PH818EZ))

XG-PH80X-N

(Exemple: Entrée de signaux 4:3 (mode Normal) pour l'objet zoom standard (AN-PH818EZ))

Mode de projection (PRJ)

Vous pouvez utiliser le projecteur dans l'un des quatre modes de projection indiqués dans le diagramme ci-dessous. Sélectionnez le mode le plus approprié pour le type de projection à utiliser. (Vous pouvez régler le mode de projection à l'aide du menu « REG-ECR ». Voir page 49.)

Montage sur table, projection avant [Élément de menu « Avant »]

Montage sur table, projection arrière (avec écran translucide) [Élement de menu « Arrière »]

Montage au plafond, projection avant [Élément de menu « Plaf+avant »]

Montage au plafond, projection arrière (avec écran translucide) [Élément de menu « Plaf+arr. »]

Préparation du montage au plafond

Avant de monter le projecteur, consultez votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche pour obtenir l'adaptateur et l'unité de montage au plafond conseillés (vendus séparément).

Connexion du projecteur à un autre équipement

Avant la connexion, vérifie que le cordon d'alimentation du projecteur est débranché de la prise secteur et éteignez l'équipement à connecter. Après avoir effectué toutes les connexions, allumez le projecteur, puis tous les autres éléments de l'équipement. Quand vous connectez un ordinateur, assurez-vous de l'allumer en dernier, après avoir effectué toutes les connexions.

IMPORTANT : Vérifiez que le mode d'entrée approprié est sélectionné sur le projecteur avant d'allumer l'équipement connecté.

• Pour en savoir plus sur les connexions et les câbles, consultez le mode d'emploi de l'équipement à connecter.
• Vous aurez peut-être besoin de câbles et de connecteurs ne figurant pas dans la liste ci-dessous.

Bornes du projecteur

Équipement	Borne de l'équipement connecté	Câble	Borne du projecteur
Ordinateur	Borne de sortie RVB	Câble RVB (fourni)	COMPUTER/COMPONENT1
	Borne de sortie audio de l'ordinateur	Câble audio de l'ordinateur (mini-jack stéréoø3,5 mm, disponible dans le commerce)	COMPUTER/COMPONENT1AUDIO
	Borne de sortie RVB	Câble à 15 broches/5 BNC à mini D-sub(isponible dans le commerce)	COMPUTER/COMPONENT2
	Borne de sortieaudio de l'ordinateur	Câble audio de l'ordinateur (mini-jack stéréoø3,5 mm, disponible dans le commerce)	AUDIO
	Borne de sortienumérique DVIBorne de sortieaudio de l'ordinateur	Câble numérique DVI ( disponible dans le commerce)Câble audio de l'ordinateur (mini-jack stéréoø3,5 mm, disponible dans le commerce)	DVI-D

Remarque

• Quand vous utilisez le câble audio mono Ø3,5 mm, le niveau du volume sera de moitié moins fort que quand vous utilisez le câble audio stéréo Ø3,5 mm.
• Si vous connectez le projecteur à un ordinateur compatible autre que PC (VGA/SVGA/XGA/SXGA/UXGA) ou Macintosh (p. ex. un poste de travail), il sera peut-être nécessaire d'utiliser un autre câble. Veuillez consulter votre concessionnaire pour en savoir plus.
• Consultez la page 71 « Tableau des compatibilités » pour obtenir une liste des signaux d'ordinateur compatibles avec le projecteur. Si le projecteur est utilisé avec des signaux d'ordinateur différents de ceux indiqués, il est possible que certaines fonctions ne fonctionnent pas.
• Pour utiliser le projecteur avec certains ordinateurs Macintosh, un adaptateur Macintosh est parfois nécessaire. Veuillez consulter le concessionnaire Macintosh le plus proche.
• Selon l'ordinateur utilisé, il peut arriver qu'une image ne soit projetée que si le port de sortie externe de l'ordinateur est activé (p. ex., si vous utilisez un ordinateur portable SHARP, appuyez en même temps sur les touches « Fn » et « F5 »). Pour activer le port de sortie externe de votre ordinateur, consultez les instructions à ce sujet dans le mode d'emploi correspondant.

Connexion du projecteur à un autre équipement (suite)

Équipement	Borne de l'équipement connecté	Câble	Borne du projecteur
Équipement matériel, apparaïeil photo, jeu matériel	Borne de sortie numérique DVIBorne de sortie audio	Câble numérique DVI (disponible dans le commerce)	DVI-D
		Mini-jack stéreo ø3,5 mm à cable audio RCA (disponible dans le commerce)
	Borne de sortie videoe RVB	Câle 5 BNC (disponible dans le commerce)	COMPUTER/COMPONENT2
	Borne de sortie audio	Mini-jack stéreo ø3,5 mm à cable audio RCA (disponible dans le commerce)
	Borne de sortie videoe en composantes	Câle à composantes (disponible dans le commerce) + adaptateur BNC-RCA (disponible dans le commerce)	COMPUTER/COMPONENT2
	Borne de sortie audio	Mini-jack stéreo ø3,5 mm à cable audio RCA (disponible dans le commerce)
	Borne de sortie videoe en composantes	Câle à composantes (disponible dans le commerce)	COMPONENT
	Borne de sortie audio	Câle audio RCA (disponible dans le commerce)

Remarque

• Quand vous utilisez le câble audio mono Ø3,5 mm, le niveau du volume sera de moitié moins fort que quand vous utilisez le câble audio stéréo Ø3,5 mm.
• Sélectionnez le type de signal d'entrée de l'équipement vidéo quand vous le connectez à la borne COMPUTER/COMPONENT1, 2 ou DVI-D. Voir page 44.
• Les bornes HD/C sync et VD peuvent être utilisées en fonction des spécifications du décodeur TVN connecté au projecteur. Pour en savoir plus, veuillez consulter le mode d'emploi du décodeur TVN.
• La borne HD/C sync de la borne 5 BNC est réservée au signal TTL.
• Selon les spécifications de l'équipement vidéo ou le câble numérique DVI\LHDMI, il est possible que la transmission du signal ne fonctionne pas correctement. (Le HDMI ne prend pas en charge toutes les connexions à des équipements vidéo ayant une borne de sortie numérique HDMI via câble numérique DVI\LHDMI.)
• Pour en savoir plus sur la compatibilité de la connexion, consultez les informations d'aide relatives à la connexion DVI fournies par le fabricant de l'équipement vidéo.
• Quand vous connectez un équipement vidéo avec une sortie RVB 21 broches (euro-peritel) au projecteur, utilisez un câble disponible dans le commerce s’adaptant à la borne du projecteur que vous souhaitez connecter.
• Le projecteur ne prend pas en charge les signaux RGBC via l'euro-peritel.

Équipement	Borne de l'équipment connecté	Câble	Borne du projecteur
Équipement matériel, apparaeil photo, jeu video	Borne de sortie D-video	Câbles pour un apparéil photo ou un jeu video/3 RCA à cable à 15 broches mini D-sub (en option, AN-C3CP2)Adaptateur RCA (disponible dans le commerce)	COMPUTER/COMPONENT1
	Borne de sortie audio	Mini-jack stéréo ø3,5 mm à cable audio RCA (disponible dans le commerce)	COMPUTER/COMPONENT1AUDIO
	Borne de sortie S-video	Câble S-video (disponible dans le commerce)	S-VIDEO
	Borne de sortie audio	Câble audio RCA (disponible dans le commerce)	MONO-LAUDIO-R
	Borne de sortie video	Câble vidéo (disponible dans le commerce)	S-VIDEO
	Borne de sortie audio	Câble audio RCA (disponible dans le commerce)	MONO-LAUDIO-R
Écran	Borne d'entrée RVB	Câble RVB (fourni ou disponible dans le commerce)	MONITOR OUT
			MONITOR OUT
Amplificateur	Borne d'entrée audio	Mini-jack stéréo ø3,5 mm à cable audio RCA (disponible dans le commerce)	MONITOR OUT
			MONITOR OUT

Remarque

• Quand vous utilisez le cable audio mono Ø3,5 mm, le niveau du volume sera de moitié moins fort que quand vous utilisez le cable audio stéréo Ø3,5 mm.
• Le signal audio n'est pas transmis par l'enceinte du projecteur lorsque le câble audio est branché à la borne de sortie audio.
• Le signal RVB analogue et le signal à composantes (COMPUTER/COMPONENT1, 2) peuvent servir comme signal vidéo pour la sortie écran. Les signaux vidéo d'entrée DVI ne sont pas transmis.

Commande du projecteur à l'aide d'un ordinateur

Quand la borne RS-232C du projecteur est connectée à la borne série RS-232C de l'ordinateur ou quand le port LAN du projecteur est connecté au port LAN de l'ordinateur, vous pouvez utiliser l'ordinateur pour commander le projecteur. Pour en savoir plus, consultez le « MANUEL DE CONFIGURATION » sur le CD-ROM fourni.

Lors de la connexion à un ordinateur avec un câble de commande série RS-232C

Remarque

• Quand vous établissez la connexion indiquée ci-dessus, mettez l'option « LAN/RS232C » de « Configuration av. » du menu « REG-PRJ » sur « RS232C ».
• La fonction RS-232C pourrait ne pas fonctionner correctement si votre terminal informatique n'est pas configuré correctement. Pour en savoir plus, veuillez consulter le mode d'emploi de l'ordinateur.
• Consultez le « MANUEL DE CONFIGURATION » sur le CD-ROM fourni pour obtenir les spécifications et les commandes RS-232C.

• Ne branchez pas le cable RS-232C ailleurs qu'à la borne RS-232C de l'ordinateur. Cela pourrait endommager l'ordinateur ou le projecteur.
• Ne connectez pas/déconnectez pas un cable de commande série RS-232C à/de l'ordinateur quand celui-ci est allumé. Cela pourrait endommager l'ordinateur.

Remarque

• Quand vous établissez la connexion indiquée ci-dessus, mettez l'option « LAN/RS232C » de « Configuration av. » du menu « REG-PRJ » sur « LAN »
• Si la connexion est effectuée via répéteur multiport, utilisez un cable intermédiaire Catégorie 5 (CAT.5) (disponible dans le commerce).
• Lors de la connexion à un ordinateur, utilisez un cable simulateur de modem Catégorie 5 (CAT.5) (disponible dans le commerce).

Montage d'un objectif en option

Quand vous montez un objectif pour la première fois, sautez les étapes 1 à 3. (Quand vous replacez l'objectif, commencez par l'étape 1.)

N'essayez pas de changer l'objectif quand le projecteur est fixé au plafond. Vous risquez de subir des blessures en cas de chute de l'objectif.

1 Appuyez sur standby/on sur le projecteur ou la télécommande pour mettre le projecteur en mode veille.

• Commutez l'Interrupteur d'ALIMENTATION PRINCIPALE sur le projecteur sur « HORS SERVICE ».
• Déconnectez le cordon d'alimentation et débranchez-le de la prise CA lorsque le ventilateur s'est arrêté.

2 Appuyez à fond sur le bouton LENS release et tournez l'objectif dans le sens contraire des aiguilles d'une montre.

• L'objet se libère.

Remarque

• Si vous utilisez la vis antivol pour fixer l'objectif, vous ne pouvez pas retirer ce dernier en appuyant sur le bouton LENS RELEASE. Dans ce cas, retirez d'abord la vis antivol.

4 Retirez le capuchon de l'objet de remplacement.

• Commencez par cette étape quand vous montez un objectif pour la première fois.

Bouton STANDBY/ON

Bouton LENS RELEASE

• Si vous tentez de fixer l'objectif au projecteur sans retirer ce capuchon, la pièce de fixation de l'objectif en option risque d'être endommagée.

Insérez l'objectif de remplacement avec le repère de position supérieur orienté vers le haut, puis tournez l'objectif dans le sens des aiguilles d'une montre jusqu'à entendre un « clic ».

• Vérifiez que vous ne parvenez pas à libérer l'objet même quand vous essayez de le tourner dans le sens contraire des aiguilles d'une montre et de l'extraire.

Utilisation de la vis antivol

• L'objet est sécurisé par le procédé ci-dessus, mais pour plus de sécurité, une vis antivol est fournie pour sécuriser l'objet plus étroitement.
• La vis est conçue pour être plutôt longue ; pour la fixer, vissez-la d'environ 40-50 tours.

Branchement du cordon d'alimentation

Branchez le cordon d'alimentation fourni dans la prise CA située sur le côté du projecteur, puis branchez-le dans une prise secteur.

Mise en service du projecteur

N. B.: Les connexions à un équipement externe et à la prise de courant doivent être effectuées avant de procéder aux opérations ci-dessous. (Voir pages 21 à 25.)

Retirez le capuchon de l'objectif, puis mettez l'interrupteur d'ALIMENTATION PRINCIPALE du projecteur sur « EN SERVICE » et, quand le témoin POWER devient rouge, appuyez sur STANDBY/ON sur le projecteur ou la télécommande.

• Le témoin POWER s'allume en vert.
• Le projecteur est prêt à l'emploi quand le témoin LAMP s'allume.

Remarque

Le témoin LAMP s'allume pour indiquer l'état de la lampe. (Pour en savoir plus, voir page 64.)

Vert ou orange : La lampe est allumée.

Clignotement vert ou orange : La lampe est en train de chauffer.

Rouge : La lampe est anormalement éteinte ou doit être remplacée.

• Quand vous allumez le projecteur, l'image oscillera peut-être un peu pendant la première minute suivant l'allumage de la lampe. Cela est normal, car le circuit de commande de la lampe établit les caractéristiques de sortie de la lampe. Ne considérerez pas ce phénomène comme un dysfonctionnement.
• Si vous mettez le projecteur en mode Veille et le rallumez immédiatement après, la lampe ne commencera peut-être pas tout de suite à projeter l'image.
• Quand le verrouillage de sécurité est activé, la case de saisie du mot de passe s'affiche. Pour effacer le mot de passe configuré, vous devez d'abord le saisir. Pour en savoir plus, voir page 51.

Mise hors tension (activation du mode veille du projecteur)

Appuyez sur STANDBY/ON sur le projecteur ou la télécommande, puis appuyez à nouveau quand le message de confirmation est affiché pour permettre le projecteur en mode Veille.

• Le projecteur ne peut pas être allumé pendant qu'il refroidit.

• Quand « Remise en marche auto » est réglée sur « En service » : Si vous retirez le cordon d'alimentation de la prise ou si le disjoncteur de surcharge est désactivé quand le projecteur est allumé, ce dernier s'allume automatiquement lorsque le cordon d'alimentation est branché dans une prise secteur ou quand le disjoncteur de surcharge est activé. (Voir page 52.) L'anglais est la langue par défaut lors de la sortie de l'usine. Si vous souhaitez changer la langue d'affichage à l'écran, suivez les instructions à la page 49.

Affichage à l'écran (message de confirmation)

Entrer en mode veille ?

Oui: Appuyez

Non: Attendez

Fonction de mise hors service directe:

• Vous pouvez débrancher le cordon d'alimentation ou commuter l'interrupteur d'ALIMENTATION PRINCIPALE sur « HORS SERVICE » même si le ventilateur fonctionne.
• Si vous rallumez dans les cas indiqués ci-dessous, il faudra plus de temps que d'habitude à la lampe pour s'allumer :

Lorsque le cordon d'alimentation est débranché pendant le fonctionnement - Lorsque l'Interrupteur d'ALIMENTATION PRINCIPALE est mis « HORS SERVICE » pendant le fonctionnement

Réglage de l'objet

Vous pouvez régler la position de projection non seulement avec la fonction de zoom et le réglage de l'angle de projection à l'aide des pieds, mais aussi avec la fonction de réglage de l'objectif. Cela est utile par exemple quand il n'est pas possible de déplacer l'écran.

Quand vous déplacez l'objectif vers le haut ou le bas

Quand vous déplacez l'objet vers la gauche ou la droite

Plage de réglage

• La plage de réglage est indiquée ci-dessous. Horizontal: ±10% Vertical: +50% (AN-PH814EZ, AN-PH818EZ, AN-PH823EZ, AN-PH845EZ)/0% (AN-PH808EX) La plage de réglage est limitée même dans la plage indiquée ci-dessus.
• Il est possible de régler l'image tel qu'indiqué sur le schéma.

AN-PH814EZ, AN-PH818EZ, AN-PH823EZ, AN-PH845EZ

Position de l'image quand elle est centrée, verticalement et horizontalement, à l'aide du réglage de l'objectif

H: Hauteur de l'image

W: Largeur de l'image

AN-PH808EX

Position de l'image quand elle est placée en bas, verticalement et horizontalement, à l'aide du réglage de l'objectif

H: Hauteur de l'image

W: Largeur de l'image

Projection de l'image (suite)

Appuyez sur H&V LENS SHIFT ( / /) sur le projecteur ou sur LENS SHIFT et / / sur la télécommande pour régler la position de l'image.

Affiche à l'écran

Utilisation des pieds de réglage

• Quand il n'est pas possible de régler la position de l'image projetée à l'aide de la fonction de réglage de l'objectif, utilisez les pieds de réglage pour ajuster l'angle de projection.
• Vous pouvez régler la hauteur du projecteur à l'aide des pieds quand l'écran est placé plus haut que le projecteur, quand l'écran est incliné ou quand le lieu d'installation est légèrement incliné.
• Installez le projecteur de manière à ce qu'il soit aussi perpendiculaire à l'écran que possible.

Faites tourner les pieds de réglage pour régler l'angle de projection.

• Le projecteur peut se régler jusqu'à environ 10 degrés.

Avertissement!

• Ne tenez pas l'objectif pendant le réglage de l'angle du projecteur. Veillez à ne pas vous pincer les doigts dans l'espace entre le pied de réglage et le projecteur quand l'angle de projection est abaisé.

Réglage de la netteté

Appuyez sur FOCUS +/- sur le projecteur ou la télécommande pour régler la netteté.

• Nous vous conseillons d'attendre que le projecteur ait chauffé pendant au moins 30 minutes avant de régler la netteté.

Réglage de la taille de l'image projetée

Appuyez sur ZOOM +/- sur le projecteur ou la télécommande pour régler la taille de l'image projetée.

Remarque

• Pour les réglages fins, quand H&V LENS SHIFT, FOCUS ou ZOOM est enforcé, l'image projetée se déplace légèrement vers la direction souhaitée pendant une seconde environ. Pour déplacer rapidement l'image projetée, maintenez les boutons enforcés.

Correction de la distorsion trapézoidale

Quand l'image est projetée avec un angle depuis le haut ou depuis le bas, elle subit une distorsion trapézoidale. La fonction permettant de corriger cette distorsion est appelée « correction de réglage trapézoidal »

Remarque

• Il est possible de régler la correction de réglage trapézoidal jusqu'à un angle d'environ ±30 degrés; en outre, l'écran peut lui aussi être réglé à un angle d'environ ±30 degrés.

1 Appuyez sur MENU pour afficher l'écran de menu, puis sur « ou » pour sélectionner « REG-ECR » 2 Appuyez sur ou pour sélectionner « Rég Trapéz » 3 Appuyez sur ou pour régler la correction de réglage trapézoidal. 4 Appuyez sur pour sélectionner « Image Resizing »

• L'option « Image Resizing » fonctionne uniquement quand « Rég Trapèz » est réglé à une valeur autre que « 0 »

5 Appuyez sur « ou » pour corriger la distorsion de l'image.

6 Appuyez sur MENU.

L'écran de menu disparaît.

• Quand vous régalez l'image à l'aide de la correction de réglage trapézoidal, il est possible que les lignes droites et les bords de l'image semblent dentelés.

Sur l'affichage à l'écran (mode de correction de réglage trapézoidal)

Rég Trapéz 0

Rapetisse la partie supérieure. (Déplacez la barre de glissement vers le symbole +.)

Rapetisse la partie inférieure. (Déplacez la barre de glissement vers le symbole -.)

Sur l'affichage à l'écran (Mode Image Resizing)

Redimensionnement des images 0

Rapetisse l'image verticalement. (Déplacez la barre de glissement vers le symbole +.)

Agrandit l'image verticalement. (Déplacez la barre de glissement vers le symbole -.)

Passage au mode d'entrée

Sélectionnez le mode d'entrée approprié pour l'équipement connecté.

Appuyez sur INPUT sur le projecteur ou la télécommande pour afficher la liste ENTREE.

Liste ENTREE

ENTRÈE

DVI-D

COMPUTER1

COMPUTER2

COMPONENT

S-VIDEO

VIDEO

• Quand la liste ENTREEE est affichée, suivez la procédure ci-dessous pour passer au mode d'entrée.
• Appuyez sur / pour sélectionner le mode d'entrée souhaité, puis appuyez sur ←(ENTER).
• Si vous n'appuyez pas sur (ENTER), le projecteur passe au mode d'entrée sélectionné après quelques secondes.

Remarque

• Quand aucun signal ou un signal non pris en charge est reçu, « PAS SIGN. » s'affiche.

Réglage du volume

Sur l'affichage à l'écran

Volume

Remarque

• Si vous appuyez sur VOL-, le volume s'abaisse.
• Si vous appuyez sur VOL+, le volume augmente.
• Quand le projecteur est connecté à un équipement externe, le niveau de volume de l'équipement externe change en fonction du niveau de volume du projecteur. Réglez le volume du projecteur au niveau le plus bas quand vous allumez/éteignez le projecteur ou quand vous modifiez le signal d'entrée.
• Si vous ne pouvez pas que le son de l'enceinte du projecteur soit transmis pendant que le projecteur est connecté à un équipement externe, réglez l'option « Enceinte » de l'option « Audio » du menu « REG-PRJ » sur « Hors service ». (Voir page 53.)
• Le signal audio n'est pas transmis par l'enceinte interne quand le câble audio est connecté à la borne MONITOR OUT (AUDIO).

Affichage de l'écran noir et déactivation temporaire du son

Appuyez sur AV MUTE sur la télécommande pour afficher temporairement un écran noir et désactiver le son.

Sur l'affichage à l'écran

SOURDINE AV

Remarque

• Si vous appuyez à nouveau sur AV MUTE, l'image projetée se réactive.

Mode de redimensionnement

Cette fonction vous permet de modifier ou de personnaliser le mode de redimensionnement pour améliorer l'image d'entrée. Vous pouvez régler le mode de redimensionnement à l'aide du menu « REG-ECR ». Voir page 49.

Appuyez sur MENU pour afficher l'écran de menu, puis sur « » pour sélectionner « REG-ECR »

Appuyez sur ▲ ou ▼ pour sélectionner « Redimensionner »

Appuyez sur ou pour obtenir le mode de redimensionnement souhaité, puis appuyez sur (ENTER).

Remarque

• La fonction de redimensionnement sélectionnable varie en fonction du signal d'entrée (résolution et fréquence verticale).

Mode de redimensionnement

REDIMENSIONNEMENT	Image de sortie sur l'écran
Normal	L'image est affichée avec le rapport de format d'origine.
Plein	L'image est affichée à plein écran.
16:9	Une image comprimée d'un rapport de format 16:9 à un rapport de format 4:3 est remise à un rapport de format 16:9 et affichée à plein écran.
4:3	Une image étirée d'un rapport de format 4:3 à un rapport de format 16:9 est remise à un rapport de format 4:3.
Pt par Pt	L'image est affichée en fonction du signal d'entrée d'origine. Il n'est pas possible de sélectionner l'option « Pt par Pt » quand le mode d'entrée est VIDEO ou S-VIDEO.

• Quand vous utilisez la fonction de redimensionnement pour sélectionner une taille d'image ayant un rapport de format différent d'un programme de télévision ou d'une image vidéo, l'image aura un autre aspect que celui d'origine. Veuillez en tenir compte quand vous choisissez une taille d'image.
• L'utilisation de la fonction de redimensionnement ou de correction de réglage trapézoidal pour comprimer ou étirer l'image à des fins commerciales/de présentation publique dans un café, un hôtel, etc. peut constituer une violation envers les personnes légalement protégées par les droits d'auteurs. Veuillez en tenir compte.

Synchronisation automatique (réglage sync. automat.)

La fonction de synchronisation automatique fonctionne lors de la détection d'un signal d'entrée après la mise en service du projecteur.

Appuyez sur AUTO SYNC pour effectuer le réglage manuellement à l'aide de la fonction de synchronisation automatique.

Remarque

• Quand vous ne parvenez pas à obtenir une image optimale avec le réglage de synchronisation automatique, effectuez les réglages manuels. (Voir page 46.)

Gel d'une image en mouvement

1 Appuyez sur FREEZE.

• L'image projetée est alors gelée.

2 Appuyez à nouveau sur FREEZE pour retourner à l'image en mouvement à partir du dispositif connecté à ce moment-là.

Utilisation de la télécommande pour actionner l'ordinateur

Si vous connectez le projecteur et l'ordinateur à l'aide d'un câble USB, vous pouvez utiliser la télécommande pour actionner l'ordinateur.

Quand vous déplacez le curseur

Comme les touches [///] d'un clavier d'ordinateur.

Appuyez sur KEYBOARD CURSOR (UP/DOWN/LEFT/RIGHT).

Comme pour la touche [Enter] d'un clavier d'ordinateur.

Appuyez sur KEYBOARD CURSOR (ENTER).

Quand vous utilisez [page up] ou [page down]

Comme les touches [Page Up] et [Page Down] d'un clavier d'ordinateur.

Appuyez sur PAGE UP ou PAGE DOWN.

Remarque

• Cette fonction fonctionne uniquement avec les systèmes d'exploitation Microsoft® Windows® OS et Mac OS® qui prennent en charge les connexions USB.
• Vérifiez que l'ordinateur reconnaît la connexion USB.

Éléments de menu

Les éléments ci-dessous peuvent être régés dans ce projecteur.

Éléments de menu (suite)

Menu de réglage du projeteur (« REG-PRJ »)

Utilisation de l'écran de menu

Boutons de réglage (▲/▼/◀/▶)

Sélections de menu (réglages)

• Exemple: Réglage de « Luminosité. »
• Vous pouvez aussi effectuer cette opération à l'aide des boutons du projeteur.

Appuyez sur MENU.

L'écran de menu apparait.

Appuyez sur ou et sélectionnez « Image » pour effectuer le réglage.

Exemple : Menu de l'écran « Image » pour l'entrée COMPUTER (RGB)

Élément de menu

Image	REG-SIG	Vidéo	REG-ECR	REG-PRJ
Mode image Présentation
Augment. Blanc	2
Luminos.	0
Contraste	0
Couleur	0
Teinte	0
Nettoyeté	0
Configuration av.	←↓→
Réinitial.	←↓→
MEDIUM = FIN	SÉL/RÉG.	SÉL. ▲▼

Utilisation de l'écran de menu (suite)

Appuyez sur ou et sélectionnez « Luminosité. » pour effectuer le réglage.

L'élément sélectionné est mis en surbrillance.

Éléments à régler

Appuyez sur ou pour régler l'élément sélectionné.

• Le réglage est mémorisé.

Appuyez sur MENU.

L'écran de menu disparaît.

Réglage de l'image (menu « image »)

Utilisation des menus → Page 41

① Sélection du mode « image

Éléments選tionnables	Description	Réglages par défaut de chaque éléments quand le mode « Image » est sélectionné
		Temp Clr	Augment. Blanc
Présentation	Rend certaines parties de l' image plus lumineuses pour améliorer lesprésentations.	0	2
Standard	Pour une image standard	0	1
Jeu	Rend l' image projetée plus nette.	0	1
Cinéma	Donne une teinte naturelle à l' image projetée.	-1	0
sRVB*	Pour une reproduction haute fidélité des images d'un ordinateur.	-	-

• « SRVB » est affiché uniquement quand le signal RVB est saisi.
• Vous pouvez régler ou ajuster chaque élément du menu « Image » selon vos préférences. Tous les changements effectués sont conservés dans la mémoire.

Remarque

• SRVB est une norme internationale de reproduction des couleurs réglementée par la CEI (Commission électrotechnique internationale). Quand « SRVB » est sélectionné, les images s'affichent dans des teintes naturelles basées sur l'image d'origine, selon la zone de couleur fixée par la CEI. Il n'est pas possible de régler les éléments « Rouge », « Bleu », « Temp Clr », « Augment. Blanc », « C. M. S. », quand « SRVB » est sélectionné.

• Quand « SRVB » est sélectionné, il est possible que l'image projetée s'assombrisse, mais cela ne doit pas être considéré comme un dysfonctionnement.

Réglage de l'image (menu « image ») (suite)

Utilisation des menus → Page 41

Réglage de l'image

Éléments régables	Bouton	Bouton
Augment. Blanc	Pour améliorer la reproduction des couleurs, abaissez le réglage d'augmentation du blanc.	Pour plus de luminosité, augmentez le réglage d'augmentation du blanc.
Luminos.	Pour moins de luminosité.	Pour plus de luminosité.
Contraste	Pour moins de contraste.	Pour plus de contraste.
Couleur*1	Pour des couleurs moins intenses.	Pour des couleurs plus intenses.
Teinte*1	Pour rendre le teint plus violacé.	Pour rendre le teint plus verdâtre.
Netteté*1	Pour moins de netteté.	Pour plus de netteté.

* 1 Non sélectionné en mode d'entrée RVB.

Remarque

• « Augmente. Blanc » ne peut pas être réglé quand « sRVB » est sélectionné.
• Pour réinitialiser tous les éléments réglables, sélectionnez « Réinitial. » et appuyez sur ←(ENTER).

Utilisation de la configuration av.

Sélectionnez « Configuration av. », puis appuyez sur ←J(ENTER) pour définir les options « Type de signal », « Temp Clr », « Rouge », « Bleu », « C. M. S. », « Mode film », « Réduction bruit » ou « Noir dynamique ».

Réglage du type de signal

Cette fonction vous permet de sélectionner le type de signal d'entrée pour les bornes COMPUTER/COMPONENT1, 2 ou COMPONENT.

Éléments選tionnables	Description
Auto	Les signaux d'entrée sont automatiquement reconnus comme signaux RVB ou en composantes.
RVB	À sélectionner en cas de réception de signaux RVB.
YCbCr	À sélectionner en cas de réception de signaux en composantes (480I/480P/576I/576P).
YPbPr	À sélectionner en cas de réception de signaux en composantes (720P/1080I/1080P).

Réglage de la température des couleurs

Éléments séléctionnables	Description
-1	Pour une température de couleur plus basse et des images rougeâtres, de type incandescentes.
0	Pour une température de couleur plus elevée et des images d'un bleu plus froid, de type fluorescentes.
1

Remarque

• « Temp Clr » ne peut pas être réglé quand « sRVB » est sélectionné.
• Les valeurs de « Temp Clr » servent uniquement à l'usage standard général.

Réglage du rouge/bleu

Éléments régiables	Bouton	Bouton
Rouge	Pour un rouge moins intense.	Pour un rouge plus intense.
Bleu	Pour un bleu moins intense.	Pour un bleu plus intense.

Remarque

• « Rouge » et « Bleu » ne sont pas régables/sectionnables quand « sRVB » est sélectionné.

Réglage des couleurs

Cette fonction permet de régler les six couleurs principales qui constituent la roue de couleurs, et ce en modifiant leur « Teinte », leurs « Saturations » ou leurs « Valeurs »

Éléments選tionnables	Description
Teinte	Règle la teinte des couleurs principales.
Saturations	Règle les saturations des couleurs principales.
Valeurs	Règle la luminosité des couleurs principales.

Réglage de la « Teinte », des « Saturations » ou des « Valeurs »

1 Sélectionnez « C. M. S. » à l'option « Configuration av. » du menu « Image », puis appuyez sur ←(ENTER). 2 Sélectionnez « R», « V», « B», « C», « M » ou « J », puis appuyez sur ←(ENTER). 3 Appuyez sur ou pour sélectionner « Teinte», « Saturations » ou « Valeurs ». 4 Sélectionnez la couleur à régler avec les touches « ou »

Exemple de réglage de la « Teinte »

Couleurs principales	Bouton	Bouton
R (Rouge)	Plus proche du magenta	Plus proche du jaune
V (Vert)	Plus proche du jaune	Plus proche du cyan
B (Bleu)	Plus proche du cyan	Plus proche du magenta
C (Cyan)	Plus proche du vert	Plus proche du bleu
M (Magenta)	Plus proche du bleu	Plus proche du rouge
J (Jaune)	Plus proche du rouge	Plus proche du vert

• Quand « Saturations » est sélectionné, la couleur sélectionnée devient : plus légère. : plus soutenue.
• Quand « Valeurs » est sélectionné, la couleur sélectionnée devient : plus foncée. : plus claire.

Remarque

• Il n'est pas possible de sélectionner « C. M. S. » lorsque « sRVB » est sélectionné.

Sélection du mode film

Cette fonction permet une lecture de qualité des images projetées à l'origine à 24 fps, par exemple des films sur DVD.

Éléments liéractionnables	Description
Auto	Les films sont détectés automatiquement.
Hors service	Les films ne sont pas détectés.

Remarque

• Cette fonction est disponible pour les signaux suivants. Avec l'entrée COMPUTER/COMPONENT1, 2 ou COMPONENT :

-480I -576I -1080I

Avec l'entrée S-VIDEO ou VIDEO :

• Tous les signaux

Réduction du bruit image (réduction bruit)

La réduction numérique du bruit vidéo (Réduction bruit) permet d'obtenir des images de haute qualité avec un minimum de trainée ponctuelle et de battement couleur.

Éléments選tionnables	Description
Hors service	La Réduction du bruit est désactivée.
Niveau 1	Régle le niveau de Réduction du bruit pour obtenir une image plus claire.
Niveau 2
Niveau 3

Remarque

• Cette fonction n'est pas disponible pour certains signaux.

Réglage du noir dynamique

Utilisez cette fonction pour améliorer le niveau de noir du projecteur.

Éléments選tionnables	Description
En service	Le niveau de noir du projecteur est amélioré.
Hors service	Le Noir dynamique est désactivé.

Réglage du signal (menu « reg-sig »)

Utilisation des menus → Page 41

① Réglage de l'image de l'ordinateur

Si vous ne parvenez pas à obtenir une image optimale avec le réglage Sync. Automat, utilisez la fonction REG-SIG.

Éléments選tionnables	Description
Pos.hori	Centre l'image à l'écran en la déplaçant vers la gauche ou la droite.
Pos.vert	Centre l'image à l'écran en la déplaçant vers le haut ou le bas.
Phase	Règle le bruit horizontal (semblable à la commande d'alignement sur un magnétoscope).
Horloge	Règle le bruit horizontal.

Remarque

• Pour réinitialiser tous les éléments régibles, sélectionnez « Réinitial. » et appuyez sur ←(ENTER).
• La plage réglable des options « Pos. hori » et « Pos. vert » peut varier en fonction de la résolution de l'écran de l'ordinateur.

2 Réglage de la résolution

Éléments選tionnables	Description
Auto	La résolution du signal d'entrée est reconnue automatiquement.
Large	Réglez sur cette option quand le signal Large est reçu.
4:3	Réglez sur cette option quand le signal 4:3 est reçu.

③ Synchronisation automatique (réglage sync. automat.)

Éléments事关ionables	Description
En service	Le réglage de synchronisation automatique a lieu quand le projeteur est allumé ou quand les signaux d'entrée sont activés, lors de la connexion à un ordinateur.
Hors service	Le réglage de synchronisation automatique n'est pas effectué automatiquement.

Remarque

• Le réglage de synchronisation automatique peut aussi se faire en appuyant sur AUTO SYNC.
• Selon l'image de l'ordinateur connecté au projecteur, le réglage de synchronisation automatique peut prendre un peu de temps.
• Quand vous ne parvenez pas à obtenir une image optimale avec le réglage de synchronisation automatique, effectuez les réglages manuels.

Réglage vidéo (menu « video »)

Utilisation des menus → Page 41

Réglage du surbalayage (overscan)

Cette fonction vous permet de régler la zone de surbalayage (zone d'affichage).

Éléments選tionnables	Description
En service	La zone d'entrée est affichée sans les bords de l'écran.
Hors service	Toute la zone d'entrée est affichée.

Remarque

• Cette fonction est disponible pour les signaux suivants.

Avec l'entrée COMPUTER/COMPONENT1, 2, COMPONENT ou DVI-D:

-480P -576P -720P -1080I/1080P

• Si du bruit apparait sur les bords de l'écran quand « Hors service » est sélectionné, réglez la fonction sur « En service »
• Consultez aussi la section « À propos des droits d'auteurs » à la page 35.

Réglage du système vidéo

Le mode de système d'entrée vidéo est réglé en usine sur « Auto » ; toutefois, selon la différence du signal vidéo, il est possible que l'image reçue de l'équipement audiovisuel connecté ne soit pas claire.

Dans ce cas, activez le signal Vidéo.

Éléments sélectionnables

Auto

PAL

SECAM

NTSC4.43*

NTSC3.58

PAL-M

PAL-N

PAL-60

• Lors de la reproduction de signaux NTSC dans un équipement vidéo PAL.

Remarque

• Le signal Video peut être réglé uniquement en mode S-VIDEO ou VIDEO.
• Quand « Sys. vidente » est réglé sur « Auto », il est possible que vous ne receviez pas une image claire à cause des différences de signal. Dans ce cas, passez au système video du signal source.

Réglage vidéo (menu « video ») (suite)

Utilisation des menus → Page 41

Réglage vidéo

Éléments liéptionnables	Description
0 IRE	Règle le niveau de noir sur 0 IRE.
7.5 IRE	Règue le niveau de noir sur 7.5 IRE.

Remarque

• Cette fonction est disponible pour les signaux suivants.

Avec l'entrée COMPUTER/COMPONENT1, 2 ou COMPONENT :

-480I

Avec l'entrée S-VIDEO ou VIDEO :

• NTSC3.58

Sous-titre codé

• Cette fonction est disponible pour le signal NTSC3.58.
• Cette fonction est disponible dans les cas suivants uniquement :

Mode de redimensionnement	Correction de réglage trapézoidal
Normal
Plein	-40 – +40
4:3
16:9	-12 – +12

• « Sous-titre codé » permet d'afficher sous forme de sous-titres à l'écran les conversations, les narrations et les effets sonores des programmes TV (dans certaines régions seulement) et des vidéos domestiques.
• Les programmes et les vidéos ne possèdent pas tous des sous-titres codés. Recherchez le symbole cc pour vous assurer qu'il existe des sous-titres.

Éléments選tionnables	Description
CC1	Mode Sous-titre codé pour lesdonnées CH1
Hors service	—

Remarque

• La fonction de Sous-titre code pourrait dysfonctionner (espaces blancs, caractères bizarres, etc.) si l'état du signal est mauvais ou s'il y a des problèmes à la source de diffusion. Cela n'indique pas forcément qu'il y a un problème au niveau du projecteur.
• Si des boutons sont enfoncés pour appeler l'affichage à l'écran pendant le visionnement d'une émission avec Sous-titre code, les sous-titres disparaissent.

Réglage de l'image projetée (menu « reg-ecr »)

Utilisation des menus → Page 41

① Sélection de la langue d'affichage à l'écran

Il est possible de sélectionner parmi 15 langues d'affichage à l'écran pour le projecteur.

English	Руccessий
Deutsch	polski
Español	magyar nyelv
Nederland	Türkce
François	汉语
Italiano	hungária
Svenska	日本語
Portugués

2 Sélection de l'image d'arrière-plan

Éléments選tionnables	Description
Logo	Écran avec le logo Sharp
Personnalisé	Image personnalisée par l'utilisateur (p. ex. le logo de l'entreprise)
Bleu	Écran bleu
Non	Écran noir

Remarque

• Quand « Personnelisé » est sélectionné, il est possible d'afficher comme image d'arrière-plan une image enregistrée à l'aide de la fonction « Capture d'image »

Inversion/renversement des images projetées

Éléments選tionnables	Description
Avant	Image normale (projétée depuis l'avant de l'écran)
Arrière	Image inversée (projétée depuis l'arrière de l'écran ou avec un miroir)
Plaf+avant	Image renversée (projétée depuis l'avant de l'écran avec un projecteur inversé)
Plaf+arr.	Image inversée et renversée (projétée avec un miroir)

Pour en savoir plus sur le mode de projection (PRJ), voir page 20.

Réglage du mode redimensionner

Utilisez cette fonction pour étirer l'image verticalement ou horizontalement ou quand les bords de l'image ne se voient pas.

Remarque

• Pour en savoir plus sur le mode Redimensionner, voir les pages 34 et 35.

Réglage de l'image projetée (menu « reg-ecr ») (suite)

Utilisation des menus → Page 41

Correction de réglage trapézoidal

Quand l'image est projetée avec un angle depuis le haut ou depuis le bas, elle subit une distorsion trapézoidale. La fonction permettant de corriger cette distorsion est appelée « correction de réglage trapézoidal »

Sélectionnez « rég trapèz » dans le menu « reg-ecr » et effectuez le réglage à l'aide de la barre de glissement.

Pour en savoir plus sur la « Correction de la distorsion trapézoïdale », voir page 32.

Sélection de la couleur murale

Cette fonction vous permet de projeter l'image sur une paroi ou une surface colorée (blanche ou vert foncé) sans utiliser un écran.

Éléments選tionnables	Description
Tableau blanc	Projette les images sur un tableau blanc.
Tableau noir	Projette les images sur un tableau noir (vert foncé).
Hors service	La fonction Couleur murale n'est pas activée.

Utilisation de la configuration av.

Sélectionnez « Configuration av. », puis appuyez sur « ENTER » pour régler sur « Verrouillage de sécurité », « Verrouillage du clavier » ou « Capture d'image »

Remarque

• Il est possible de régler la correction de réglage trapezoidal jusqu'à un angle d'environ ±30 degrés.

Pour corriger la distorsion de l'image que vous ne parvenez pas à corriger avec l'option « Rég Trapéz », l'option « Image Resizing » peut être réglée uniquement quand « Rég Trapéz » est réglé à une valeur autre que « 0 ».

Délectionnez « image resizing » dans le menu « reg-ecr » et effectuez le réglage à l'aide de la barre de glissement.

Pour en savoir plus sur la « Correction de la distorsion trapézoidale », voir page 32.

Bouton

Bouton

Fonction de verrouillage de sécurité

Cette fonction permet d'éviter l'utilisation non autorisée du projecteur. Quand elle est activée, les utilisateurs doivent saisir le mot de passe correct à chaque allumage du projecteur. Nous vous conseillons de noter le mot de passe à un endroit accessible uniquement aux personnes autorisées.

• Si vous perdez ou oubliez votre mot de passe, consultez ce revendeur de projecteur Sharp autorisé ou service après-vente le plus proche (voir page 76). Même si le produit est encore sous garantie, la réinitialisation du mot de passe comprendra des frais.

Sélectionnez « verrouillage de sécurité », puis appuyez sur quand « hors service » est affiché.

L'écran de saisie du mot de passe apparait.

Remarque

Quand le verrouillage de sécurité est activé

• Quand le verrouillage de sécurité est activé, l'écran de saisie du mot de passe apparaît à l'allumage. Saisissez alors le mot de passe propre pour commencer la projection.

Écran de saisie du mot de passe

Annulation d'un mot de passe

Sélectionnez « Verrouillage de sécurité », puis appuyez sur quand « En service » est affiché.

Fonction de verrouillage du clavier

Utilisez cette fonction pour verrouiller les boutons de fonctionnement du projecteur.

Éléments選tionnables	Description
Non	Déactive la fonction de Verrouillage du clavier.
Oui	Tous les boutons du projecteur, sauf STANDBY/ON, sont verrouillés.

L'activation du verrouillage du clavier

Maintenez ∇ (bouton de réglage) du projecteur enfoncé pendant environ 5 secondes.

Le verrouillage du clavier ne peut pas être débloqué pendant que le projecteur : affiche les écrans de menu, est en mode veille, est en train de chauffer, est en train de modifier les signaux d'entrée ou d'effectuer la synchronisation automatique, est en mode gel ou sur l'écran « verrouillage de sécurité » pendant le préchauffage.

Capture d'image

Ce projecteur vous permet de capturer des images projetées (signaux RVB) et de les configurer comme image de démarrage ou d’arrière-plan quand aucun signal n’est reçu.

Remarque

• Les images peuvent être capturées uniquement quand elles proviennent de signaux non-entrelacés WXGA (1280 × 800) (XG-PH80W-N), XGA (1024 × 768) (XG-PH80X-N) depuis les bornes COMPUTER/COMPONENT1, 2 ou en mode DVI-D avec l'option « Redimensionner » réglée sur « Normal ».
• Il n'est pas possible de capturer des images d'équipements connectés à la borne VIDEO ou S-VIDEO.
• Pour supprimer l'image capturée, sélectionnez « Oui » sous « Effacer », puis appuyez sur (ENTER). (Voir l'image de l'arbre OSD à la page 39.)
• Une image peut être enregistrée soit pour la roue de couleurs à quatre segments soit pour la roue de couleurs à six segments, séparément. Chaque roue de couleur peut enregistrer une image.
• Quand la roue de couleur à quatre segments est utilisée
• Quand la roue de couleur à six segments est utilisée, seule l'image enregistrée pour la roue de couleur à six segments est disponible.
• En fonction du type d'image, le projecteur peut prendre jusqu'à 2 minutes pour terminer la capture.
• Changer les signaux d'entrée durant une Capture d'image peut causer l'échec de la capture.

Réglage du fonctionnement du projecteur (menu « reg-prj »)

Utilisation des menus → Page 41

① Détection automatique des signaux d'entrée

Cette fonction permet au projecteur de détecter le signal reçu et de passer automatiquement au mode d'entrée à l'allumage.

Éléments sélectionnables	Description
En service	Recherche automatique le mode d'entrée dans lequel les signaux sont reçus et y passé automatiquement.
Hors service	La Recherche auto est désactivée.

Remarque

• Si vous appuyez sur un bouton du projecteur ou de la télécommande pendant que la fonction « Recherche auto » est en train de détecter le signal d'entrée, la fonction s'interrompt. Attendez que la « Recherche auto » soit terminée avant d'appuyer sur un bouton.

Éléments liéionnables	Description
En service	Quand aucun signal d'entrée n'est détecté pendant plus de 15 minutes, le projecteur entre automatiquement en mode Veille.
Hors service	La fonction Extinction Auto est désactivée.

Fonction remise en marche auto

Éléments liéctionnables	Description
En service	Si vous retirez le cordon d'alimentation de la prise ou si le disjoncteur de surcharge est désactifé quand le projecteur est allumé, ce dernier s'allume automatiquement lorsque le cordon d'alimentation est branché dans une prise secteur ou quand le disjoncteur de surcharge est activé.
Hors service	Le projecteur ne s'allume pas automatiquement quand le cordon d'alimentation est branché dans la prise secteur ou quand le disjoncteur de surcharge est activé.

Pour activer la fonction Remise en marche auto, vous devez mettre l'Interrupteur d'ALIMENTATION PRINCIPALE du projecteur sur « EN SERVICE »

Éléments sélectionnables	Luminosité et consommation d'énergie
En service	Environ 83%
Hors service	100%

Remarque

• Quand « Eco + Veille » est réglé sur « En service », le ventilateur fait moins de bruit et consomme moins d'énergie que quand « Hors service » est sélectionné. (La luminosité de projection diminue tel qu'indiqué dans le schéma.)

Cette fonction vous permet de sélectionner l'utilisation des deux lampes installées sur le projecteur.

Éléments選tionnables	Description
Deux lampes	Les deux lampes sont utilisées pour plus de luminosité.
Lampe 1 seule	La lampe 1 est utilisé. Quand la lampe 1 saute, la lampe 2 est automatiquement utilisé.
Lampe 2 seule	La lampe 2 est utilisé. Quand la lampe 2 saute, la lampe 1 est automatiquement utilisé.
Usage égal	La lampe ayant la durée de vie restante la plus longue est utilisé.

Remarque

• Afin de protéger la lampe, cette fonction n'est pas disponible durant plusieurs minutes après changement du mode de lampe.

Réglage audio

Vous pouvez régler les éléments audio ci-dessous.

Éléments liéptionnables	Description
Volume	Vous pourrait modifier le niveau du volume. La plage de réglage est comprise entre 0 et 60.
Enceinte	En service	Le signal audio est transmis par l'enceinte interne.
	Hors service	Le signal audio n'est pas transmis par l'enceinte interne.

Remarque

• Le signal audio n'est pas transmis par l'enceinte du projecteur quand le câble audio est connecté à la borne de sortie audio et vous ne pouvez pas modifier ce réglage.

Utilisation de la configuration av.

Selectionnez « Configuration av.», puis appuyez sur ←(ENTER) pour régler « Mode Ventilation», « Mode VEILLE», « Sortie audio VEILLE», « Message de filtré», « MODE 3D», « LAN/RS232C» ou « Réseau».

8 Réglage du mode ventilation

Cette fonction permet de modifier la vitesse de rotation du ventilateur.

Éléments liéionnables	Description
Normal	Adapté aux environnement normaux.
Élevé	Quand le projeteur est utilisé à des altitudes d'environ 1 200 mètres (4 000 pieds) ou plus.

Quand le « Mode Ventilation » est réglé sur « Élevé », la rotation du ventilateur devient plus rapide et le bruit du ventilateur augmente.

Mode VEILLE

Quand le projecteur est réglé sur « Eco », la consommation d'énergie est réduite en mode Veille.

Éléments選tionnables	Description
Standard	La sortie écran et les fonctions LAN/RS232C et Réseau sont activées même si le projecteur est en mode Veille.
Eco	La sortie écran,les fonctions LAN/RS232C et Réseau sont désactivées et passent en mode Veille.

Sortie audio VEILLE

Vous pouvez régler la sortie audio de la borne AUDIO OUTPUT du projecteur quand celui-ci est en mode Veille.

Éléments liéionnables	Description
En service	Le signal audio est transmis depuis la borne AUDIO OUTPUT quand le projecteur est en mode Veille.
Hors service	Le signal audio n'est pas transmis depuis la borne AUDIO OUTPUT quand le projecteur est en mode Veille.

Remarque

• Quand « Eco » est sélectionné pour le « Mode VEILLE », « Sortie audio VEILLE » est automatiquement réglé sur « Hors service »; vous ne pouvez pas modifier ce réglage.

Réglage du fonctionnement du projecteur (menu « reg-prj ») (suite)

Utilisation des menus → Page 41

Message de contrôle

Vous pouvez sélectionner l'intervalle auquel vous souhaitez qu'un message de nettoyage du filtre soit affiché.

Nettoyer le filtre.

Éléments liéionnables	Description
Hors service	Le message ne s'affiche pas.
100H/200H/500H/1000H	Sélectionnez l'intervalle auquel afficher un message.

Mode 3D

Vous pouvez choisir entre « DLP LinkTM » et « Inverser DLPLinkTM ». Pour en savoir plus, consultez la section « Utilisation du mode de visionnement 3D » à la page 59.

Réglage des fonctions lan/rs232c

Vous souspezselectionner LAN ou RS23C de sorte que la borne sélectionnée soit la seule utilisée.

Éléments liéashionnables	Description
LAN	La fonction LAN est activée.
RS232C	La fonction RS-232C est activée.

Lien

Éléments sélectionnables	Description
Connecté	Connecté au réseau.
Déconnecté	Déconnecté du réseau.

Client DHCP

Connectez le câble LAN avant d'allumer le projecteur, sans quoi la fonction Client DHCP ne fonctionnera pas. Si le serveur DHCP n'est pas disponible, régalez manuellement l'adresse IP, le Masque s-rés., la Passerelle et le DNS.

Éléments事关ionnables	Description
En service	Permet d'obtenir automatiquement les paramètres de configuration de l'adresse IP, du Masque s-rés., de la Passerelle et du DNS.
Hors service	Réglez manuelle l'adresse IP, le Masque s-rés., la Passerelle et le DNS.

Adresse ip/masque s-rés./passerelle/dns/appliquer

Éléments liéctionnables	Description
Adresse IP	Réglage par défaut en usine :192.168.150.002Saisissez une adresse IP appropriéepour le réseau.
Masqués-rés.	Réglage par défaut en usine :255.255.255.000Attribuèz le même masque de sousréseau que celui de l'ordinateur et de l'équipement de réseau.
Passerelle	Réglage par défaut en usine :000.000.000.000* Quand vous ne l'utilise pas, réglezsur « 000.000.000.000 » .
DNS	Réglage par défaut en usine :000.000.000.000* Quand vous ne l'utilise pas, réglezsur « 000.000.000.000 » .
Appliquer	Applique et enregistrtre les nouveaux régages.

Remarque

• Vérifiez le segment de réseau existant (groupe d'adresses IP) pour éviter de définir une adresse IP déjà utilisée pour d'autres équipements ou ordinateurs du réseau. Si « 192.168.150.002 » n'est pas utilisé dans un réseau avec une adresse IP de « 192.168.150.XXX », vous n'avez pas besoin de modifier l'adresse IP du projecteur.
• Pour en savoir plus sur chaque réglage, consultez votre administrateur réseau.

Réinitialiser tout

Cette fonction permet de réinitialiser les réglages que vous avez effectués dans le projecteur.

Remarque

• Les éléments ou menus ci-dessous ne peuvent pas être initialisés.

- Prog. Lampe (D) - Prog. filtre - Image mémorisée avec la fonction « Capture d'image ».

Réinitialisation programme filtré

Cette fonction vous permet de réinitialiser le programme du contrôle.

Remarque

• N'oubliez pas de réinitialiser le programme du filtre après avoir nettoyé ou remplacé le filtre à poussière. (Voir page 62.)

Informations

Veuillez vérifier les éléments ci-dessous.

Éléments affichés	Description
ENTRÈE	La borne d'entrée utilisée est affichée.
Info signal	Les informations sur le signal d'entrée actuel sont affichées.
Prog. Lampe (D)	Le temps d'utilisation de la lampe et sa durée de vie restante (en %) sont affichés (pour la Lampe 1 et la Lampe 2). Consultez la section « Durée de vie des lampes » ci-dessous.
Prog. filtré	Le temps d'utilisation du filtré est affchéé.
Nom du modele	Le nom du modele est affchéé.
Version dulogiciel	La version du logiciel actuel est affichée.

Durée de vie des lampes

État d'utilisation de la lampe		Temps de vie restant
	« Durée de vie »	100%	5%
Utilisée uniquement avec « Eco + Veille » régle sur « En service »		Environ 3 000 heures	Environ 150 heures
Utilisée uniquement avec « Eco + Veille » régle sur « Hors service »		Environ 2 000 heures	Environ 100 heures

Remarque

• Il est conseillé de remplacer la lampe quand sa durée de vie restante est 5%.
• La durée de vie de la lampe varie en fonction des conditions d'utilisation.

Précautions lors du visionnement d'images 3D stéréoscopiques

Avant d'afficher des images 3D stéréoscopiques, veuillez lire attentivement la section ci-dessous.

Avertissement

Dans des conditions normales, l'affichage d'images 3D stéréoscopiques est sur pendant toute la durée où vous visionneriez normalement des images à l'écran. Il est toutefois possible que certaines personnes ressentent un malaise. Nous vous conseillons de respecter les précautions ci-dessous pour réduire au minimum le risque de problèmes visuels ou tout autre symptôme anormal. ■ Faites régulièrement des pauses de 5 à 15 minutes au moins toutes les 30 à 60 minutes de visionnement d'images 3D stéréoscopiques.

• Basé sur les consignes publiées par le Consortium 3D, revues le 10 décembre 2008.

Restez à une distance appropriée de l'écran. Si vous êtes trop près de l'écran, vos yeux risquent de se fatiguer. Si vous ressentez une fatigue au niveau visuel, interrompez immédiatement le visionnement.

Si vous ressentez un des symptômes suivants pendant le visionnement :

• nauseée
• malaise/faiblesse
• mal de tête
• vision floue ou double durant plus de quelques secondes

N'entreprennez pas d'activités potentiellement dangereuses (par exemple la conduite d'un véhicule) jusqu'à ce que les symptômes aient complètement disparu. Si les symptômes persistent, arrêtez et ne reprenez pas de visionnement 3D stéréoscopique avant d'avoir parlé de vos symptômes à un médecin.

• Quand vous vous habituez à la vision 3D stéréoscopique :
• Réglez la parallaxe sur l'équipement de lecteur vidéo 3D. (Certains modèles d'équipement ne permettent pas de régler la parallaxe.)
• À l'aide du zoom, réglez l'image projetée à la taille d'affichage la plus agréable. (La projection d'images à la taille d'écran la plus grande ou la plus petite risque d'éliminer l'effet stéréoscopique et de fatiguer vos yeux.)
• Utilisez la fonction Inverser DLP® Link™ afin de régler correctement la vidéo pour vos yeux gauche et droit. (Pour en savoir plus sur l'utilisation de la fonction « Inverser DLP® Link™ », consultez la section relative à son fonctionnement dans ce mode d'emploi.)

Avertissement

■ Les personnes suivantes doivent limiter le visionnement 3D stéréoscopique :

• Enfants de moins de 6 ans (pour protéger le processus de croissance des yeux)
• Personnes ayant eu des épisodes de photosensibilité
• Personnes ayant une maladie cardiaque
• Personnes en mauvaise santé
• Personnes manquant de sommeil
• Personnes très fatiguées physiquement
• Personnes sous l'effet de drogues ou de l'alcool

Épilepsie

Un faible pourcentage de la population pourrait avoir une crise d'épilepsie lors de la visualisation de certains types d'images contenant des motifs lumineux clignotants.

Si un MEMBRE de votre famille ou vous-même AVEZ SUBI une CRISE d'épilepsie

Les personnes correspondant à la description ci-dessous doivent consulter un médecin avant de visionner des images 3D stéréoscopiques.

• Toute personne ayant eu elle-même ou dont un membre de la famille a eu une crise d'épilepsie
• Enfants de moins de 6 ans
• Toute personne ayant eu une crise d'épilepsie ou des troubles sensoriels dus à des effets de clignotement de lumière

Certains MOTIFS lumineux peuvent provoquer des CRISES auprès de personnes n'ayant JAMAIS EU de CRISES d'épilepsie

Arrêtez le visionnement si vous ressentez un des symptômes suivants pendant le visionnement d’images 3D stéréoscopiques.

• Mouvements involontaires, secousses musculaires ou scintillements oculaires
• Crampes musculaires
• Nausées, faiblesse ou malaise
• Convulsions
• Désorientation, confusion ou perte de conscience de l'environnement alentour

Informations sur le fonctionnement de la projection 3D

• Certaines conditions doivent être remplies pour que ce projecteur affiche des images 3D : ÉLÉMENTS NÉCESSAIRES

1) Des appareils source prenant en charge le format de séquence de champ - Des informations sur les signaux pris en charge (consultez le « Tableau des compatibilités » dans ce mode d'emploi). 2) Des lunettes LCD 3D à obturateurs supporting le système DLP® Link™ - Pour en savoir plus sur les achats, consultez votre revendeur de projecteur Sharp autorisé le plus proche. DLP® Link™ est une marque de commerce de Texas Instruments.

• Il est possible que l'image projetée s'assombrisse quand la fonction de projection 3D est utilisée (avec « DLP® Link™ » réglée sur « En service »).
• Quand « DLP® Link™ » est réglé sur « En service
• Rég Trapèz Redimensionner
• Image Resizing
• s préformatés DVD ne sont pas compatibles avec ce projecteur (à partir de février 2011).
• Si la capacité de vos yeux gauche et droit est nettement différente et que vous utilisez surtout un des deux pour visualiser les images, celles-ci n'apparaîtront pas en 3D.

En outre, les images difficiles à voir en 3D ou non visibles en 3D peuvent varier en fonction des individus ou des éléments affichés.

L'effet stéréoscopique varie d'une personne à l'autre.

• Le visionnement 3D est possible sur la distance à laquelle les lunettes LCD 3D à obturateurs reçoivent les signaux lumineux reflétés par l'écran. Toutefois, la plupart des images 3D sont conçues pour être visionnées de face. Nous vous conseillons donc autant que possible de vous placer directement face à l'écran pour visionner des images 3D.

-La plage de réception des signaux varie en fonction des lunettes LCD 3D à obturateurs.

Pour en savoir plus, consultez ce mode d'emploi de vos lunettes LCD 3D à obturateurs.

• Il est possible que les images 3D ne soient pas lues correctement par tout ordinateur.

Utilisation du mode de visionnement 3D

Procédez comme suit pour projeter des images 3D.

Pour connaître le fonctionnement des lunettes LCD 3D à obturateurs et de l'équipement de lecteur vidéo 3D, consultez ce mode d'emploi correspondant.

1 Allumez le projecteur.

2 Allumez l'équipement de lecteur vidéo 3D. 3 Placez l'équipement de lecture vidéo 3D de manière à ce qu'il transmette un des signaux figurant dans le tableau des compatibilités du mode d'emploi. 4 Sélectionnez le mode d'entrée du projecteur de manière à permettre l'entrée de signaux vidéo 3D. 5 Actionnez l'équipement de lecteur vidéo 3D et effectuez la lecture du contenu en 3D. 6 Allumez les lunettes LCD 3D à obturateurs et placez-les sur vos yeux. 7 Appuyez sur 3D MODE sur la télécommande pour afficher le menu MODE 3D.

7 Appuyez sur ou pour sélectionner « DLP® Link™ », puis sélectionnez « En service » 8 Sélectionnez « Inverser DLP® Link™ », puis appuyez sur (ENTER) pour commuter le mode et permettre un visionnement plus naturel des images 3D.

Avertissement!

• Si le projecteur, l'opération de lecture vidéo 3D et les lunettes LCD 3D à obturateurs LCD ne sont pas bien réglés, vous risquez de vous fatiguer les yeux et de ne pas voir des images en 3D.

Appuyez sur MODE 3D.

• Le menu MODE 3D disponible.

Remarque

• Si les images ne sont pas affichées en 3D, répétez les étapes 6 à 8.
• Pour modifier le réglage 3D, vous pouvez aussi utiliser la fonction « DLP® Link™ » et « Inverser DLP® Link™ » de l'écran de menu.

Fin de la projection 3D

1 Appuyez sur 3D MODE sur la télécommande pour afficher le menu MODE 3D.

2 Appuyez sur ▲ ou ∇ pour sélectionner « DLP® Link™ », puis sélectionnez « Hors service ». 3 Appuyez sur 3D MODE.

• Le menu MODE 3D disparait.

Remarque

• Il est possible que vous ne puissiez pas apprécier pleinement les effets 3D selon l'environnement d'installation ou d'utilisation du projecteur.
• Lorsque vous utilisez la fonction de projection 3D, il est recommandé de régler le « Mode de lampe » sur « Deux lampes » et de commuter « Eco + Veille » sur « Hors service »,

Appendice

■ Fonctionnement de la fonction de Projection 3D (DLP Link™) La fonction de projection 3D de ce projecteur est compatible avec le système DLP® Link™. Pour visionner des images 3D, vous devrez porter une paire de lunettes LCD 3D à obturateurs qui affichent alternativement les images projetées pour les yeux gauche et droit et sont synchronisées par un signal (lumineux) de commande.

Signal lumineux de commande des lunettes à obturateur*

• Le signal lumineux de commande est transmis depuis l'objet du projecteur, réfléchi par l'écran et reçu par le capteur de réception de luminosité des lunettes LCD 3D à obturateurs. La plage de visionnement 3D varie donc en fonction des spécifications des lunettes LCD 3D à obturateurs (sensibilité de réception du signal lumineux).

Pour en savoir plus, consultez ce mode d'emploi de vos lunettes LCD 3D à obturateurs.

Pour plus d'informations sur la fonction de projection 3D

Des futures informations sur la fonction de projection 3D seront publiées sur le site Web suivant.

Nettoyage du projecteur

Avant de nettoyer le projecteur, vérifie que vous avez bien débranché le cordon d'alimentation. Le boîtier et le panneau de commande sont en plastique. N'utilise jamais de benzène ou de solvant, car cela risquerait d'endommager la finition du boîtier. N'utilisez pas d'agents volatiles tels que des insecticides sur le projecteur.

Ne maintenez pas d’éléments en caoutchouc ou en plastique liés au projecteur pendant de longues périodes.

Les effets de certains agents contenus dans le plastique pourraient endommager la qualité ou la finition du projecteur.

Éliminez soigneusement la poussière avec un chiffon doux en flanelle. Si vous utilisez un chiffon chimique (de type feutre mouillé/sec, etc.), les composants du boîtier risquent de se déformer ou de se craqueler. Si vous frottez avec un chiffon dur ou avec force, la surface du boîtier risque de se rayer. Si la poussière est difficile à éliminer, trempez le chiffon dans un détergent doux dilué avec de l'eau, essorez-le soigneusement et frottez le projecteur.

Les détergents forts risquent de décolorer, déformer ou endommager le revêtement du projecteur. Avant de les utiliser, essayez sur une petite surface peu visible du projecteur.

Nettoyage de l'objet

Utilisez une soufflante (disponible dans le commerce) ou du papier de nettoyage (pour lunettes ou objectifs d'appareil de photo) pour nettoyer l'objet. N'utilisez jamais d'agents de nettoyage liquide, car ils risquent d'abimer la couche de revêtement sur la surface de l'objet. Veillez à ne pas rayer ou heurter l'objectif, car sa surface s'abîme très facilement.

Nettoyage et remplacement des filtres à poussière

Lorsque le message indiqué ci-dessous s'affiche, nettoyer ou remplacer les trois filtres à poussière puis réinitialiser le programme du filtré (voir page 55). Vous devez nettoyer ou remplacer les trois filtres en même temps pour synchroniser le programme du filtré.

Nettoyer le filtré.

Nettoyage des filtres à poussière

Nettoyez la poussière des évents d'échappement et d'entrée d'air à l'aide d'un aspirateur (dessous, côté et arrière).

• Les filtres à poussière doivent être nettoyés toutes les 100 heures d'utilisation. Nettoyez-les plus souvent si le projecteur est utilisé dans un lieu poussièreux ou enflammé.
• Si vous souhaitez nettoyer les prises d'air pendant l'utilisation du projecteur, veillez bien à appuyer sur STANDBY/ON sur le projecteur ou la télécommande pour mettre le projecteur en mode Veille. Attendez que le ventilateur soit arrêté avant de nettoyer les événements.

Remplacement des filtres à poussière

• Si les filtres s'encrassent trop pour bien les nettoyer, achetez-en de nouveaux (Avant : 9NK3243073701, Côté : 9NK3243073801, Arrière : 9NK3243073601) chez votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.

• Mettez l'Interrupteur d'ALIMENTATION PRINCIPALE du projecteur sur « HORS SERVICE » quand le ventilateur s'arrête, puis déconnectez le cordon d'alimentation et débranchez-le de la prise CA.

2 Retirez les couvercles du filtre.

• Retirez les couvercles du filtre dans le sens de la flèche.

3 Extrayez les filtres à poussière et retirez-les des trois couvercles de filtre tel qu'indiqué sur les figures.

Placez les filtres à poussière de remplacement et pressez-les fermement.

5 Remplacez les couvercles du filtre.

• Réinsérez les couvercles du filtre et enfoncez-les doucement, tel qu'indiqué sur la figure.

Témoins d'entretien

• Les témoins d'entretien (POWER, TEMP. (avertissement de température)/STATUS et LAMP) situés sur le projecteur indiquent s'il y a des problèmes dans le projecteur. En cas de problème, le témoin TEMP. (avertissement de température)/STATUS du témoin LAMP s'allume en rouge et le projecteur entre en mode Veille. Quand le projecteur entre en mode Veille, procédez comme suit.

Vue d'en haut

STANDBY/ON

NPUT

AUTO SYNC

POWER

TEMP STATUS

LAMP1

LAMP2

Témoins LAMP (1, 2)

Témoin TEMP. (avertissement de température)/STATUS

Témoin POWER

À propos du témoin TEMP. (avertissement de température)/status

Si la température augmente à l'intérieur du projecteur à cause d'une obturation des évêts ou de l'endroit où le projecteur est placé, le témoin s'éteint et le ventilateur se met en marche. Le projecteur entre alors en mode veille et le témoin TEMP. (avertissement de température)/STATUS commence à clignoter. Quand ce témoin clignote, veillez à prendre les mesures indiquées à la page 65.

Changer la lampe. (LAMP 1)

■ Quand le temps de vie restant de la lampe est de 5 % ou moins, le symbole (jaune) et le message « Changer la lampe. (LAMP 1/2) » s'affichent à l'écran. Quand le pourcentage est 0 %, le symbole devient (rouge), la lampe s'éteint automatiquement et le projecteur passe automatiquement au mode Veille. Le témoin LAMP devient alors rouge. Dès la quatrième fois que vous tentez d'allumer le projecteur sans avoir remplacé la lampe, le projecteur ne s'allume pas.

Témoins du projecteur

Témoin POWER	Allumé en rouge	Normal (Veille)
	Allumé en vert	Normal (Allumé)
	Clignotement en orange	Normal (Refroidissement)
	Clignotement en vert	Normal (Préchauffage)
Témoin LAMP	Allumé en vert	Normal (« Eco + Veille » est « éteint »)
	Allumé en orange	Normal (« Eco + Veille » est « allumé »)
	Clignotement en vert	La lampe est en train de chauffer. (« Eco + Veille » est « éteint »)
	Clignotement en orange	La lampe est en train de chauffer. (« Eco + Veille » est « allumé »)
	Allumé/clignotement en rouge	La lampe a été éteinte anormalement ou doit être changée. (voir page 65)
Témoin TEMP. (avertissement de température)/ STATUS	Hors service	Normal
	Clignotement en rouge/orange	Anormal. (voir page 65)

Témoin d'entretien			Problème	Cause	Solution possible
	Normal	Anormal
Témoin TEMP.(avertissement de température)/STATUS	Hors service	Clignotement en rouge	Le témoin TEMP.(avertissement de température)/STATUS clignote en rouge quand le projecteur est allumé	• Le couvercle de l'unité de lampe est ouvert	• Si le témoin TEMP.(avertissement de température)/STATUS clignote en rouge même quand le couvercle de l'unité de lampe est bien installé, consultez votre revendeur de projecteur Sharp autorisé ou service après-venture le plus proche pour vous faire conseiller (voir page 76).
		2 clignotements en rouge (répétés)	La température interne est anormalement évolué	• Les températures autour du projecteur sont élevées• Prise d'air obstruée• Défaillance du circuit interne	• Utilisez le projecteur à un endroit où la température est inférieure à 104°F (+40°C).• Replaceze le projecteur à un endroit bien ventilé (voir page 8)
		Clignotement en orange		• Défaillance du ventilateur• Défaillance du circuit interne• Prise d'air obstruée	• Amenez le projecteur chez votre revendeur de projecteur Sharp autorisé ou service après-venture le plus proche pour le faire réparer (voir page 76).
Témoin LAMP	Allumé en vert (le vert clignote quand la lampe préchauffe)/Allumé en orange (Eco)	Clignotement en rouge	La lampe ne s'allume pas	• Pas de lampe	• Installéz l'unité de lampe.
			Il est temps de changer la lampe	• Le temps de vie restant de la lampe est de 5% ou moins	• Débranchez le cordon d'alimentation de la prise secteur, puis rebranchez-le.• Remplacez soignement la lampe (voir page 66)• Amenez le projecteur chez votre revendeur de projecteur Sharp autorisé ou service après-venture le plus proche pour le faire réparer (voir page 76).• Agissez danglicatement quand vous remplacez la lampe.• Replaceze bien le couvercle.
		2 clignotements en rouge (répétés)	La lampe ne s'allume pas	• La lampe s'est étée n荃 anormalement• L'ampoule a sauté• Défaillance du circuit de la lampe
	Clignotement en orange (quand la lampe refroidit)	Allumé en rouge	Il est temps de changer la lampe	• La durée de vie de la lampe est finie

• Pour en savoir plus sur d'autres types de clignotements, consultez votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche (voir page 76).

• Si le témoin TEMP. (avertissement de température)/STATUS s'allume et que le projecteur entre en mode Veille, suivez les indications relatives aux solutions possibles ci-dessus, puis attendez que le projecteur ait refroidi complètement avant de brancher le cordon d'alimentation et de rallumer le projecteur (au moins 10 minutes).
• Si le courant est coupé pendant quelques instants à cause d'une panne d'électricité ou pour une autre raison pendant l'utilisation du projecteur et que le courant revient immédiatement après, le témoin LAMP s'allume en rouge et il est possible que la lampe ne soit pas allumée. Dans ce cas, débranchez le cordon d'alimentation de la prise secteur, remettez-le, puis rallumez la lampe.
• Le ventilateur maintient la température interne du projecteur constante et cette fonction est contrôlée automatiquement. Il peut arriver que le bruit émis par le ventilateur change pendant le fonctionnement, car la vitesse du ventilateur peut changer; il ne s'agit pas d'un dysfonctionnement.

Lampe

■ Nous vous conseillons de replacer la lampe (venue séparément) quand sa durée de vie devient de 5% ou moins, ou quand vous remarquez une déterioration importante de la qualité de l'image ou des couleurs. Vous pouvez vérifier la durée de vie de la lampe (pourcentage) à l'aide de l'affichage à l'écran (voir page 55). ■ Achetez une lampe de rechange de type AN-PH80LP dans votre magasin habituel, auprès de votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.

Remarque importante pour les clients americains:

La lampe incluse avec ce projecteur est couverte par une garantie limitée pour les pièces et la main-d'œuvre de 90 jours. Tout service sur ce projecteur sous garantie, y compris le remplacement de la lampe, doit être effectué par un revendeur de projecteur Sharp autorisé ou un service après-vente. Pour le nom et l'adresse du revendeur de projecteur Sharp autorisé ou service après-vente le plus proche, appelez-gratuitement le : 1-888-GO-SHARP (1-888-467-4277).

ETATS-UNIS UNIQUEMENT

Précautions concernant la lampe

• Ce projecteur utilise une lampe à mercure sous pression. Un bruit fort indique parfois une défaillance de la lampe. Celle-ci peut être attribuée à de nombreux facteurs, tels que : chac occessif, refroidissement inapproprié, rayures sur la surface ou déterioration de la lampe due à un intervalle de temps d'utilisation. La période de fonctionnement varie en fonction de la lampe et/ou des conditions et de la fréquence d'utilisation. Notez que les défaillances sont souvent dues à une craquelure de l'ampoule. ■ Quand le témoin de remplacement de la lampe et l'icone d'affichage à l'écran sont allumés, nous vous conseillons de remplacer immédiatement la lampe, même si elle semble fonctionner normalement. ■ Si la lampe se casse, des particules de verre risquent de pénétrer dans le projecteur. Dans ce cas, nous vous conseillons de consulter votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche pour assurer un fonctionnement sûr. Si la lampe se casse, des particules de verre risquent de se répandre dans son logement ou du gaz contenu dans la lampe risque de se diffuser dans la pièce depuis l'évent d'échappement. Comme ce gaz contient du mercury, ventiliez bien la pièce si la lampe se casse, et évitez toute exposition au gaz qui s'est libéré. Si vous êtes exposé au gaz, consultez un médecin dès que possible.

Attention

• Ne retirez pas l'unité de la lampe du projecteur juste après l'utilisation. Elle risque d'être très chaude et pourrait provoquer des brûlures ou des blessures.
• Après avoir débranché le cordon d'alimentation, attendez au moins une heure avant de retirer l'unité de la lampe pour permettre à sa surface de se refroidir complètement.

Changez la lampe avec prudence et en suivant les instructions décrites dans cette section.

• Si vous le désirez, vous pouvez faire changer la lampe auprès de votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.
• Si la nouvelle lampe ne s'allume pas quand vous la montez, amenez votre projecteur au titre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche pour le faire réparer.

Retrait et installation de l'unité de la lampe

• Ne touchez jamais la surface en verre de l'unité de la lampe ou l'intérieur du projecteur. Pour éviter de vous blesser et d'endommager la lampe, veuillez suivre à la lecture les étapes ci-dessous.
• Ne desserrez aucune autre vis à part celles du couvercle de la lampe et de l'unité de la lampe.

Appuyez sur STANDBY/ON sur le projecteur ou la télécommande pour mettre le projecteur en mode Veille.

Mettez l'Interrupteur d'ALIMENTATION PRINCIPALE du projecteur sur « HORS SERVICE », puis débranchez le cordon d'alimentation.

• Débranchez le cordon d'alimentation de la prise CA. Laissez la lampe jusqu'à ce qu'elle se soit complètement refroidie (environ 1 heures).

Retirez le couvercle de l'unité de la lampe.

• Desserrez la vis de service de l'utilisateur (1) qui fixe le couvercle de l'unité de la lampe. Retirez le couvercle de l'unité de la lampe (2).

Retirez l'unité de la lampe.

• Desserrez les vis de fixation (deux pour chaque lampe) de l'unité de la lampe. Tenez l'unité de la lampe par la poignée et tirez-le en direction de la flèche. Maintenez alors la lampe à l'horizontal sans l'incliner.

Avertissement!

• Ne retirez pas l'unité de la lampe du projecteur juste après l'utilisation. La lampe et les pièces qui l'entourent risquent d'être très chaudes et pourraient provoquer des brûlures ou des blessures.

Unité de lampe AN-PH80LP

Bouton STANDBY/ON

Vis de service de l'utilisateur (pour le couvercle de l'unité de la lampe)

5 Insérez la nouvelle unité de lampe.

• Enforcez bien l'unité de la lampe dans son logement. Serrez la vis de fixation.

6 Remplacez le couvercle de l'unité de la lampe.

Alignez le couvercle de l'unité de la lampe et faites-le glisser pour le fermer (①). Serrez ensuite la vis de service de l'utilisateur (②) pour fixer le couvercle de l'unité de la lampe.

• Si l'unité de la lampe et son couvercle ne sont pas installés correctement, le projecteur ne s'allumera pas, même si le cordon d'alimentation est branché.

Réinitialisation du programme de la lampe

Réinitialisez le programme quand vous changez la lampe.

Veillez à ne réinitialiser le programme de la lampe que quand vous la changez. Si vous réinitialisez le programme et continuez à utiliser la même lampe, cette dernière risque de s'endommager et pourrait exploser. - Vous pouvez réinitialiser le programme de la lampe seulement lorsque le « Mode VEILLE » est rédigé sur « Standard »

1 Branchez le cordon d'alimentation et mettez l'interrupteur d'alimentation principale du projeteur sur « en service

• Branchez le cordon d'alimentation dans la prise CA du projeteur.

2 Réinitialisez le programme de la lampe.

• Le projeteur entre en mode veille quand vous réinitialisez le programme de la lampe.

Pour la lampe 1

• Quand vous réinitialisez le programme de la lampe, appuyez sur MENU → ENTER → ENTER → MENU → STANDBY/ON sur le projeteur
• « LAMPE1 0000 H » s'affiche, indiquant que le programme de la lampe est réinitialisé.

Pour la lampe 2

• Quand vous réinitialisez le programme de la lampe, appuyez sur MENU → ENTER → ENTER → MENU → STANDBY/ON sur le projeteur
• « LAMPE2 0000 H » s'affiche, indiquant que le programme de la lampe est réinitialisé.

Remplacement de la roue de couleurs

Le projecteur est doté d'une roue de couleurs à quatre segments. Vous pouvez la remplacer par une roue de couleurs à six segments (vendue séparément). La procédure de remplacement décrite ci-dessous est la même pour remettre la roue de couleurs à quatre segments.

Avertissement!

• Ne retirez pas la roue de couleur du projecteur juste après l'usage. La lampe et les pièces qui l'entourent risquent d'être très chaudes et pourraient provoquer des brûlures ou des blessures.

1 Appuyez sur STANDBY/ON sur le projecteur ou la télécommande pour mettre le projecteur en mode Veille. 2 Mettez l'Interrupteur d'ALIMENTATION PRINCIPALE du projecteur sur « HORS SERVICE », puis débranchez le cordon d'alimentation.

• Débranchez le cordon d'alimentation de la prise CA. Laissez la lampe jusqu'à ce qu'elle se soit complètement refroidie (environ 1 heures).

Retirez le couvercle de l'unité de la lampe.

• Desserrer la vis de service de l'utilisateur (1) qui fixe le couvercle de l'unité de la lampe. Retirez le couvercle de l'unité de la lampe (2).

Remplacement de la roue de couleurs (suite)

4. Desserrez les 4 vis de fixation de la roue de couleurs à quatre segments. 5. Tenez la roue de couleurs et tirez-la dans la direction de la flèche.

Attention

Le module contient des composants risquant d'être endommagés ou détruits par des décharges électrostatiques. Veuillez soulever le module par sa poignée.

Insérez la roue de couleurs à six segments, puis serrez les 4 vis de fixation.

Remplacez le couvercle de l'unité de la lampe.

• Alignez le couvercle de l'unité de la lampe et faites-le glisser pour le fermer (①).
• Serrez ensuite la vis de service de l'unité ((②)) pour fixer le couvercle de l'unité de la lampe.

Rangement de la roue de couleurs inutilisée :

Utilisez le sac à fermeture éclair dans lequel la roue de couleurs à six segments était emballée pour ranger la roue de couleurs inutilisée. Cela évitera que de la poussière et de la saleté s'accumulent sur la roue de couleurs.

Ordinateur

• Prise en charge de plusieurs signaux Fréquence horizontale : 15, 31-90 kHz, Fréquence verticale : 50-85 Hz,

Horloge Pixel : 12-165 MHz Signal de synchronisation : Compatible avec le niveau TTL Compatible avec la synchronisation sur le signal vert

PC/MAC	Mode	Résolution	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Support analogique	Support numérique	Affiche
							XG-PH80W-N	XG-PH80X-N
PC	VGA	640 × 480	31.5	60	✓	✓	Ascendant	Ascendant
			37.9	72	✓	✓
			37.5	75	✓	✓
			43.3	85	✓
	SVGA	800 × 600	35.2	56	✓	✓
			37.9	60	✓	✓
			48.1	72	✓	✓
			46.9	75	✓	✓
			53.7	85	✓
	XGA	1024 × 768	48.4	60	✓	✓		VRAI
			56.5	70	✓	✓
			60.0	75	✓	✓
			68.7	85	✓
	WXGA	1280 × 720	45.0	60	✓	✓	VRAI	Compression intelligente
		1280 × 768	47.8	60	✓	✓
		1280 × 800	49.7	60	✓	✓
			62.8	75	✓
		1360 × 768	47.7	60		✓
		1366 × 768	47.7	60		✓
	WXGA+	1440 × 900	55.9	60	✓
	SXGA	1152 × 864	67.5	75	✓
		1280 × 960	60.0	60	✓	✓
		1280 × 1024	64.0	60	✓	✓
			80.0	75	✓	✓
	SXGA+	1400 × 1050	65.3	60	✓	✓
	WSXGA+	1680 × 1050	65.3	60	✓
	UKGA	1600 × 1200	75.0	60	✓
MAC 13"	VGA	640 × 480	34.9	67	✓		Ascendant	Ascendant
MAC 16"	SVGA	832 × 624	49.7	75	✓
MAC 19"	XGA	1024 × 768	60.2	75	✓			VRAI
MAC 21"	SXGA	1152 × 870	68.7	75	✓		Compression intelligente	Compression intelligente

Remarque

• Vous obtenez une qualité d'image optimale en réglant la résolution de sortie de votre ordinateur sur la résolution correspondant à « VRAI » dans la colonne « Affichage » ci-dessus.
• Quand la « Résolution de l'écran » de l'ordinateur est différente de celle affichée sur l'image projetée, suivez les procédures indiquées ci-dessous.
• Effectuez les réglages appropriés pour la « Résolution » dans le menu « REG-SIG »
• Selon l'appareil que vous utilisez, il est possible que le signal de sortie ne soit pas fidèle au réglage de « Résolution de l'écran ». Vérifiez les configurations de la sortie du signal de l'appareil. S'il n'est pas possible de les modifier, nous vous conseillons de régler la résolution sur celle qui correspond à « VRAI » dans la colonne « Affichage ».

Tableau des compatibilités (suite)

Signaux 3D pris en charge

Signal		Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Support analogue	Support numérique
SVGA	800 × 600	37,9	60	✓	✓
		77,1	120	✓	✓
XGA	1024 × 768	48,4	60	✓	✓
		98,6	120	✓	✓
WXGA	1280 × 800	49,7	60	✓	✓
		101,6	120 *1	✓	✓
	1280 × 720	45,0	60	✓	✓
		92,6	120	✓	✓

*1 Blocage réduit

Remarque

• La carte vidéo de votre ordinateur doit pouvoir afficher des signaux 3D stéréoscopiques.

Vérifiez les spécifications de votre ordinateur/carte vidéo ou appelez le fabricant de votre ordinateur pour vérifier que cela est le cas.

TVN

Signal	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Support analogue	Support numérique	Signal	Fréquence horizontalé (kHz)	Fréquence verticalé (Hz)	Support analogue	Support numérique
480I	15,7	60	✓		1080I	28,1	50	✓	✓
480P	31,5	60	✓	✓	1080I	33,8	60	✓	✓
576I	15,6	50	✓		1080P	56,3	50	✓	✓
576P	31,3	50	✓	✓	1080P	67,5	60	✓	✓
720P	37,5	50	✓	✓
720P	45,0	60	✓	✓

Problème	Vérification	Page
?Aucune image etiauxon ou leprojecteur ne s'allume pas.	Le cordon d'alimentation du projecteur n'est pas branché dans la prise murale.	27
	Les appareils externes connectés ne sont pas sous tension.	-
	Le mode d'entrée sélectionné est incorrect.	33
	La fonction Sourdine AV est activée.	33
	Les cables sont mal connectés au projecteur.	21-25
	Les piles de la télécommande sont déchargées.	16
	La sortie externe n'a pas été réglée lors de la connexion de l'ordinateur portable.	21
	Quand l'équipment numérique DVI connecté est allumé avant que le mode d'entrée « DVI-D » ait été sélectionné sur le projecteur, il est possible que l'image soit mal projetée ou ne soit pas projetée du tout. Vérifiez que le mode d'entrée approprié est sélectionné et réglez le type de signal d'entrée sur le projecteur avant d'allumer l'équipment connecté.
	Le couvercle de l'unité de la lampe est mal installé.	67, 68
?Le son s'entend maisaucune image n'apparait(ou l'image estASFME).	Les cables sont mal connectés au projecteur.	21-25
	« Luminos.» est réglé à la position minimum.	44
	Selon l'ordinateur que vous utilisez, il est possible que l'image ne soit projetée que si le réglage de sortie du signal de l'ordinateur est mis à la sortie externe. Consultez le mode d'emploi de l'ordinateur pour savoir comment régler la sortie du signal.Est-ce que « En service » est sélectionné sous « DLP® LinkTM ?	-58
	Le type de signal d'entrée (RGB/Component) est mal réglé.
ImageASFME ou bleuâtre	Vérifiez que la fonction « Couleur murale » est configurée correctement.	50
La couleur est estompéeou faible.	Les régliages de l'image sont incorrects.	44
	(Entrée S-VIDEO, VIDEO uniquement)Le système d'entrée video est mal réglé.(Entrée COMPUTER/COMPONENT1, 2, COMPONENT, DVI uniquement)Le type de signal d'entrée (RGB/Component) est mal réglé.	4744
L'imagé est floupe,parasitee.	Réglez la netteté.	31
	La distance de projection est supérieure à la plage de mise au point.Quand vous montez un objectif en option, consultez le mode d'emploi de l'objectif.	-
	Il y a de la buée sur l'objectif. Si le projecteur est amené d'une piece froide à une piece chaude ou s'il est chauffé soudaientement, il est possible que de la condensation se forme sur la surface de l'objectif, brouillant ainsi l'image.Veuiliezmettre le projecteur à l'endet où il sera utilisé au moins une heures à l'avance. Si de la condensation se forme, retirez le cordon d'alimentation de la prise murale et attendez qu'elle disparaisse de l'objet.	-
	(Entrée Computer uniquement)Effectuez les régliages « REG-SIG » (réglages « Horloge » et « Phase »)Éteignez l'affchage LCD de l'ordinateur portable.Du bruit pourrait apparaitre en fonction de l'ordinateur utilisé.	46
L'imagé apparait mais leson ne s'entend pas.	Les cables sont mal connectés au projecteur.	21-25
	Le volume est réglé au minimum.Quand le projecteur est connecté à un apparéil externe et que le volume est réglé au minimum, le son ne s'entend pas, même si vous augmentez le volume de l' apparéil externe.	33
	« Enceinte » est réglé sur « Hors service » La fonction Sourdine AV est activée.	5333

Dépannage (suite)

Problème	Vérification	Page
L'image de données n'est pas centrée.	Effectuez les réglages nécessaires pour chaque élément du menu « REG-SIG ».	46
	Selon l'ordinateur utilisé, il est possible que le signal de résolution de sortie soit différent de celui que vous avez définir. Pour en savoir plus, consultez le mode d'emploi de l'ordinateur.	-
Il arrive qu'un son inhabituel soit émis dans le boitier.	Si l'image est normale, le son est dû à une contraction du boîtier due à des changements de température de la piece. Cela n'afecte en rien le fonctionnement ou les performances.	-
Le tímoin d'entretien du projecteur s'allume ou clignote en rouge.	Consultez la section « Témoins d'entretien ».	64
L'image est verte sur COMPUTER/COMPONENT1, 2 (Composante).	Modifiez le réglage du type de signal d'entrée.	44
L' image est rose (pas de vert) sur COMPUTER/COMPONENT1, 2 ou DVI (RVB).
L' image est trop lumineuse et blanchâtre.	Les réglages de l'image sont incorrects.	44
Le ventilateur devient bryant.	Quand la température dans le projecteur augmente, le ventilateur tourne plus vite.	8, 9, 64, 65
La lampe ne s'allume pas, même quand le projecteur est allumé.	Le tímoin LAMP s'allume en rouge. Changez la lampe.	64, 67, 68
La lampe s'éteint soudainement pendant la projection.
Il arrive que l'image papillote.	Les câbles sont mal connectés au projecteur ou l'équipment connecté fonctionné mal. Si cela arrive féquèment, remplacez la lampe.	21-25 67
Il faut beaucoup de temps à la lampe pour s'allumer.	La lampe devra être changée prochainement. Remplacez la lampe quand sa durée de vie arrive à échéance.	67
L' image estASFobre.
La télécommande ne fonctionne pas.	Dirigez la télécommande vers le capteur de télécommande du projecteur. Il est possible que la télécommande soit trop loin du projecteur. Si de la lumière directe ou une lampe fluorescente puissant se reflète sur le capteur de la télécommande du projecteur, éloignez le projecteur des fortes sources lumineuses.	16
	Il est possible que les piles soient déchargées ou mal insérées. Vérifie que les piles sont insérées correctement ou mettez-en des neues.	16
Les images 3D papillotent lors du visionnement dans une)piece.	• Les imagessemblant papilloter quand de la lumière fluorescente ou de la lumière ambiente entre dans vos yeux. - Éteignez leslumières. - Évitez toutela lumière ambiente.	-
Une image fantôme(double image) apparait, sans effet 3D.	• Vérifiez que vous utilisez bien des lunettes LCD 3D à obturateurs qui prenne n'charge le système DLP® Link™. - Assurez-vous d'utiliser des lunettes LCD 3D à obturateurs qui prenne n'charge le système DLP® Link™.	-
	• Vérifiez que les obturateurs des lunettes LCD 3D fonctionnentcorrectement. - Éteignez les lunettes LCD 3D à obturateurs, puis rallumez-les. - Vérifiez les piles des lunettes LCD 3D à obturateurs. - Vérifiez que les lunettes LCD 3D à obturateurs sont régliées sur le mode de visualisation 3D.Certaines lunettes LCD 3D à obturateurs sont dotées d'un mode de visualisation spécifique (tel que le « mode de visualisation double ») en plus du mode de visualisation 3D normal. Consultez le mode d'emploi de vos lunettes LCD 3D à obturateurs.	-
	• Vérifiez les réglages du projecteur. - Mettez la fonction DLP® Link™ sur « En service ». - Utilisez la fonction « Inverser DLP® Link™ » pour modifier le réglage.	-
	• Vérifiez si le signal en entrée est pris en charge. - Configurez votre application 3D à la résolution correcte et rafraichissez la vitesse.Vérifiez que vous exécutez votre application 3D dans des résolutions prénant en charge les images 3D. Pour prendre en charge les images 3D, votre application 3D doit être configurée de manière à être exécutée avec les réglages corrects pour ce projeteur.Pour en savoir plus sur les signaux pris en charge, voir « Signaux 3D pris en charge » dans le Tableau des compatibilités.	72
	• Si le projeteur est connecté à un ordinateur pour la lecture des images 3D, vérifiez que l'application utilisée est activée pour la stérososcopie. - Utilisez le logiciel approprié. - Définissez le logiciel approprié pour le format de séquence de champ.	-
	• Vérifiez qu'il n'y a pas d'obstructions entre l'écran et les lunettes LCD 3D à obturateurs. - Éliminez toute obstruction.Les obstructions peuvent provoquer un dysfonctionnement, ainsi qu'un effet de papillotement ou une extinction des lunettes. Ne mettez pas votre main ou d'autres objets devant le capteur du signal de commande 3D des lunettes.	-
	• Vérifiez s'il y a une source d'éclairage puissant à proximité. - Évitez la lumière ou éteignez-la.Les éclairages puissant peuvent interférer avec la communication entre les lunettes LCD 3D à obturateurs et l'écran, provoquant ainsi des papillotements.	-
	• Vérifiez s'il y a deux (ou plus de deux) projecteurs qui projettent des images 3D en même temps. - Utilisez un seul projeteur à la fois.	-

Cette unité est dotée d'un microprocesseur. Ses performances pourraient être affectées négativement par un fonctionnement incorrect ou des interférences. Dans ce cas, débranchez l'unité et rebranchez-la après avoir attendu au moins 5 minutes.

Pour l'assistance SHARP

Si vous avez des difficultés lors du réglage ou de l'utilisation de ce projecteur, veuillez tout d'abord consulter la section « Dépannage » aux pages 73 à 75. Si ce mode d'emploi ne vous permet pas de remédier au problème, veuillez consulter les départements d'assistance SHARP indiqués ci-dessous.

U.S.A.	Sharp Electronics Corporation 1-888-GO-SHARP (1-888-467-4277) [e-mail] http://www.sharpusa.com	Bénélux	SHARP Electronics Benelux BV 0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl
Canada	Sharp Electronics of Canada Ltd. [phone] http://www.sharp.ca	Australia	http://www.sharp.be http://www.sharp.lu
Mexique	Sharp Electronics Corporation Mexico Branch [phone] http://www.sharp.com.mx	Nouvelle-Zélande	Sharp Corporation of Australia Pty. Ltd. 1300-135-022 http://www.sharp.net.au
Amérique Latine	Sharp Electronics Corp. Latin American Group [phone] [e-mail] http://www.sharpla.com	Singapour	Sharp Corporation of New Zealand Téléphone : [phone] Télécopie : [phone] http://www.sharp.net.nz
Allemagne	Sharp Electronics (Europe) GMBH 01805-234675 http://www.sharp.de	Hong Kong	Sharp-Box Sales (S) Pte. Ltd. 65-226-6556 [e-mail] http://www.sharp.com.sg
R.U.	Sharp Electronics (U.K.) Ltd. 08705 274277 http://www.sharp.co.uk/customersupport	Taiwan	Sharp-Box Sales (S) Pte. Ltd. 65-226-6556 [e-mail] http://www.sharp.com.hk
Italie	Sharp Electronics (Italy) S.P.A. (39) 02-89595-1 http://www.sharp.it	Malaisie	Sharp Corporation (Taiwan) 0800-025111 http://www.sharp-scot.com.tw
France	Sharp Electronics France 01 49 90 35 40 [e-mail] http://www.sharp.fr	E.A.U.	Sharp-Box Sales & Service Co. (60) 3-5125678 Sharp Middle East Fze 971-4-81-5311 [e-mail]
Espagne	Sharp Electronica Espana, S.A. 93 5819700 [e-mail] http://www.sharp.es	Thailand	Sharp Thebnakorn Co. Ltd. 02-236-0170 [e-mail] http://www.sharp-th.com
Suisse	Sharp Electronics (Schweiz) AG 0041 1 846 63 11 [e-mail] http://www.sharp.ch	Corée	Sharp Electronics Incorporated of Korea (82) 2-3660-2002 [e-mail] http://www.sharpkorea.co.kr
Suède	Sharp Electronics ( Nordic ) AB (46) 8 6343600 vision/[e-mail] http://www.sharp.se	Inde	Sharp Business Systems (India) Limited (91) 11- 6431313 [e-mail]
Autriche	Sharp Electronics (Europe) GMBH Branch Office Austria 0043 1 727 19 123 [e-mail] http://www.sharp.at

Spécifications

Modèle		XG-PH80W-N	XG-PH80X-N
Écrans		Puce DLP® à 0,65"	Puce DLP® à 0,7"
Résolution		WXGA (1280 × 800)	XGA (1024 × 768)
Objectifs en option (Standard) (AN-PH818EZ)	Ouverture numérique	F 1,7 – 1,9
	Zoom	Puisance, ×1,3 (f = 26,0 – 34,0 mm)
	Netteté	Puisance
Réglage de l'objet		Puisance (V: +50% / H: ±10%)
Bornes d'entrée	DVI-D (compatible avec HDCP)	×1
	Ordinateur/Composante (5BNC)	×1
	Ordinateur/Composante (D-sub 15 broches)	×1
	Composante (RCA)	×1 (Y/Pb (Cb)/Pr (Cr))
	S-Viséo (mini DIN 4 broches)	×1
	Vidéo (RCA)	×1
	Audio (mini-jack stéréo Ø3,5 mm)	×3
	Audio (RCA)	×2 (L/R)
Borres de sortie	Ordinateur/Composante (D-sub 15 broches)	×1
	Audio (mini-jack stéréo Ø3,5 mm)	×1 (sortie audio variable)
	TRIGGER	×1 (sortie CC 12 V)
Borres de commande et de communication	LAN (RJ-45)	×1
	USB (type B)	×1
	RS-232C (D-sub 9 broches)	×1
Enceinte		3 W × 2 (Stéréo)
Lampe de projection		280 W × 2 lampes
Tension nominale		CA 100 – 240 V
Fréquence nominale		50/60 Hz
Courant d'entrée		7,3 A
Consommation d'énergie (mode VEILLE: Standard/Eco)		715 W (20,3 W/0,28 W) avec CA 100 V675 W (21,3 W/0,41 W) avec CA 240 V
Température d'utilisation		41°F à 104°F (+5°C à +40°C)
Boîtier		En plastique
Dimensions (corps principal uniquement) [L × H × P]		19 "5/64" × 7 "41/64" × 15 "11/64" (505 × 194 × 385 mm)
Poids (environ)		36,4 lbs. (16,5 kg)

SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Ce projecteur SHARP utilise une puce DLP®. Ce panneau très sophistiqué contient 1 024 000 (XG-PH80W-N) ou 786 432 (XG-PH80X-N) pixels (micromiroirs). Comme pour tout appareil électronique de haute technologie comme les téléviseurs grand écran, systèmes vidéo et caméras vidéo, il existe certaines tolérances acceptables auxquelles cet appareil doit se conformer.

Cette unité comprend des pixels inactifs dans les limites des tolérances pouvant se traduire par l'apparition de points inactifs sur l'image à l'écran. Ceci n'a aucune incidence sur la qualité de l'image, ni la durée de vie de l'unité.

Dimensions

Unités : pouces (mm)

4:3 35

16:9 34

Accessoires 11

Accessoires en option 11

Accessoires fournis 11

Adresse IP 54

Appliquer 54

Arrière-fond 49

Augmentation Blanc 44

Bleu 44

Borne COMPONENT 22

Borne de sortie AUDIO 23

Borne DVI-D 21, 22

Borne MONITOR OUT 23

Borne RS-232C 24

Borne S-VIDEO 23

Borne TRIGGER 14

BorneVIDEO 23

Bornes AUDIO 21-23

Bornes d'entrée COMPUTER/COMPONENT1, 2 …… 21-23

Bouton 3D MODE 15

Bouton AUTO SYNC 36

Bouton AV MUTE 33

Bouton ENTER 33

Bouton FREEZE 36

Bouton LENS SHIFT 30

Bouton MENU 41

Bouton PAGE DOWN 37

Bouton PAGE UP 37

Bouton RETURN 41

Bouton STANDBY/ON 28

Boutons de réglage 41, 42

Boutons Focus 31

Boutons KEYBOARD CURSOR 37

Boutons VOL + / - (Volume) 33

Boutons ZOOM 31

Cable RVB 21

Capteur de télécommande 16

Capture d'image 51

Client DHCP 54

C. M. S. 45

Connecteur standard de sécurité Kensington 14

Contraste 44

Cordon d'alimentation 27

Correction de réglage trapézoidal 32, 50

Couleur 44

Couleur murale 50

DLP® Link™ 59

DNS 54

Éco + Veille 52

Enceinte 53

Événement d'échéance 8, 62

Extinction Auto 52

Horloge 46

Langue (Language) (à l'écran) 49

LAN/RS232C 54

Lien 54

Luminos. 44

Menu Video 47

Message de fête 54

MODE 3D 54

Mode de lampe 53

Mode film 45

Mode image 43

Mode PRJ 20,49

Mode VEILLE 53

Mode Ventilation 53

Modes d'entrée 33

Mot de passe 51

Nettete 44

Noir dynamique 45

Normal 34

Overscan (Surbalayage) 47

PDF 10

Phase 46

Pied de réglage 30

Piles 16

Plein 34

Port LAN 25

Port USB 37

Pos. hori 46

Pos. vert 46

Prise CA 27

Prise d'air 8,62

Prog. Lampe (D) 55

Pt par Pt 35

Rapport de format 3:4

Recherche auto 52

Redimensionner 34, 49

Réduction du bruit 45

REG-ECR 49

Réglage de l'image 43

Régl. vid. 48

REG-PRJ 52

REG-SIG 46

Réinitialiser tout 55

Réinitialisation prog. filtré 55

Remise en marche automatique 52

Remplacement de la lampe 66, 67

Réseau 54

Résolution 46

Rouge 44

Sortie audio en veille 53

Sous-titre code 48

Sync. Automat. (réglage de synchronisation automatique) 36,46

Sys. video 47

Teinte 44

Télécommande 15

Témoin LAMP 64

Témoin POWER 64

Témoin TEMP. (avertissement de température)/STATUS... 64

Temp Clr (Température de couleur) 44

Type de signal 44

Unité de lampe 67

Verrouillage de sécurité 51

Verrouillage du clavier 51

SHARP CORPORATION
