XG-F260X - Vidéoprojecteur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP
Marque	SHARP
Modèle	XG-F260X
Résolution native	XGA (1024 × 768)
Technologie d'affichage	Puce DLP 0,55"
Objectif	F 2,5–2,6, zoom manuel ×1,15, f = 20,4–23,5 mm
Lampe	200 W, durée de vie environ 2000 h (mode Luminosité) / 3000 h (mode Eco+Veille)
Haut-parleur intégré	2 W (mono)
Connectivité entrée	DVI-I (HDCP), RVB/Composante (mini D-sub 15 broches), S-Vidéo (mini DIN 4 broches), Vidéo (RCA), Audio (miniprise stéréo 3,5 mm), Audio (RCA L/R)
Connectivité sortie	RVB/Composante (mini D-sub 15 broches), Audio (miniprise stéréo 3,5 mm)
Connectivité contrôle	USB (type B), RS-232C (mini DIN 9 broches)
Alimentation	100–240 V CA, 50/60 Hz, 2,9 A
Consommation électrique (veille)	283 W (4,3 W) sous 100 V CA
Dimensions (L × H × P)	270 × 89 × 265 mm
Poids	2,9 kg
Température de fonctionnement	+5°C à +35°C
Correction trapèze	Manuelle, ±20° environ
Modes de projection	Avant, Plafond + Avant, Arrière, Plafond + Arrière
Fonctions spéciales	Eco+Veille, verrouillage système, blocage touches, gel d'image, souris sans fil
Accessoires fournis	Télécommande, piles, câble RVB, adaptateur RS-232C, mallette de rangement, cordon d'alimentation, capuchon d'objectif

FOIRE AUX QUESTIONS - XG-F260X SHARP

Comment remplacer la lampe du projecteur SHARP XG-F260X ?

Débranchez le cordon d'alimentation et attendez que l'appareil refroidisse. Retirez le couvercle de la lampe, déposez l'ancienne lampe et insérez la nouvelle (réf. AN-XR30LP). Replacez le couvercle et réinitialisez le compteur de la lampe via le menu REG-PRJ.

Que faire si l'image projetée est floue ?

Tournez la bague de mise au point située sur l'objectif pour ajuster la netteté. Vérifiez également que la distance de projection correspond à la taille d'écran souhaitée (voir tableau page 20).

Comment corriger la distorsion trapézoïdale ?

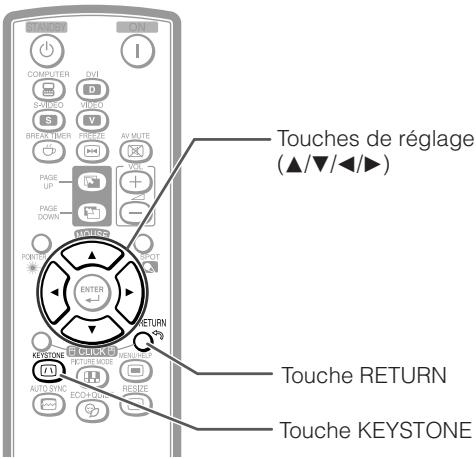

Appuyez sur la touche KEYSTONE du projecteur ou de la télécommande, puis utilisez les touches de réglage ▲/▼ pour comprimer le côté supérieur ou inférieur de l'image. Vous pouvez aussi ajuster depuis le menu REG-ECR.

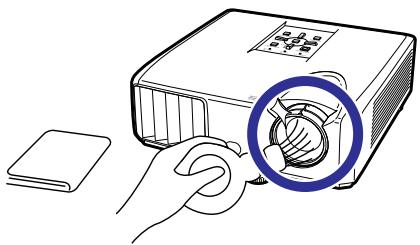

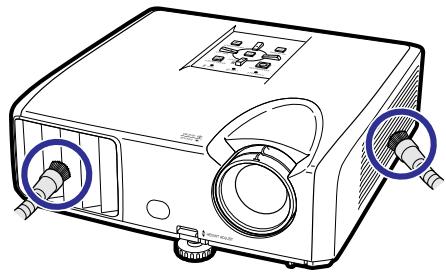

Comment nettoyer le projecteur ?

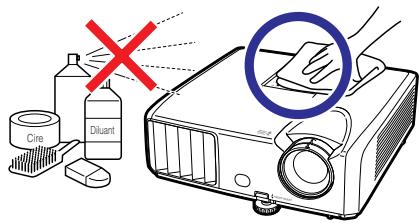

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide (eau et détergent neutre dilué) pour le boîtier. Pour l'objectif, utilisez une soufflette ou une lingette pour objectif. Nettoyez les grilles d'aération avec un aspirateur.

Pourquoi le voyant de température clignote-t-il en rouge ?

Cela indique une surchauffe interne. Vérifiez que les entrées/sorties d'air ne sont pas obstruées et que le ventilateur fonctionne. Si le problème persiste, contactez un revendeur Sharp agréé.

Comment utiliser la télécommande comme souris d'ordinateur ?

Connectez le projecteur à l'ordinateur via un câble USB (type B). Utilisez les touches de réglage pour déplacer le curseur, L-CLICK pour clic gauche et R-CLICK pour clic droit. Compatible Windows et Mac OS.

Comment activer le mode Eco+Veille ?

Appuyez sur la touche ECO+QUIET de la télécommande ou du projecteur. Ce mode réduit le bruit du ventilateur, la consommation électrique et prolonge la durée de vie de la lampe (jusqu'à 3000 h).

Que faire si l'écran reste noir malgré la mise sous tension ?

Vérifiez que le capuchon d'objectif est retiré, que le cordon d'alimentation est branché et que le mode d'entrée correspond à la source (ex. COMPUTER, DVI). Si le voyant de la lampe est rouge, remplacez la lampe.

Comment verrouiller le projecteur pour éviter une utilisation non autorisée ?

Dans le menu REG-PRJ, sélectionnez Verrou. Système puis définissez un code à 4 touches (télécommande ou projecteur). À chaque mise sous tension, le code sera demandé. Conservez-le en lieu sûr.

Où trouver le numéro de série du projecteur ?

Le numéro de modèle et le numéro de série sont inscrits sur le panneau de fond du projecteur. Notez-les pour toute assistance ou réclamation.

MODE D'EMPLOI XG-F260X SHARP

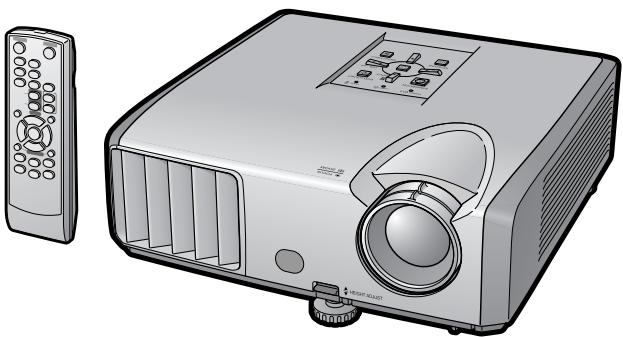

PROJECTEUR DE DONNÉES

MODÈLE

XG-F260X

XG-F210X

MODE D'EMPLOI

Notevision

REMARQUE IMPORTANTE

• Pour vous aider à retrouver votre projecteur en cas de perte ou de vol, veuillez noter le numéro de modèle et le numéro de série, inscrits sur le panneau de fond du projecteur, et conserver soigneusement cette information.
• Avant de recycler l'emballage, vérifiez convenablement son contenu en vous reportant à la liste « Accessoires fournis » de la page 10.

N° de modèle :

N° de série :

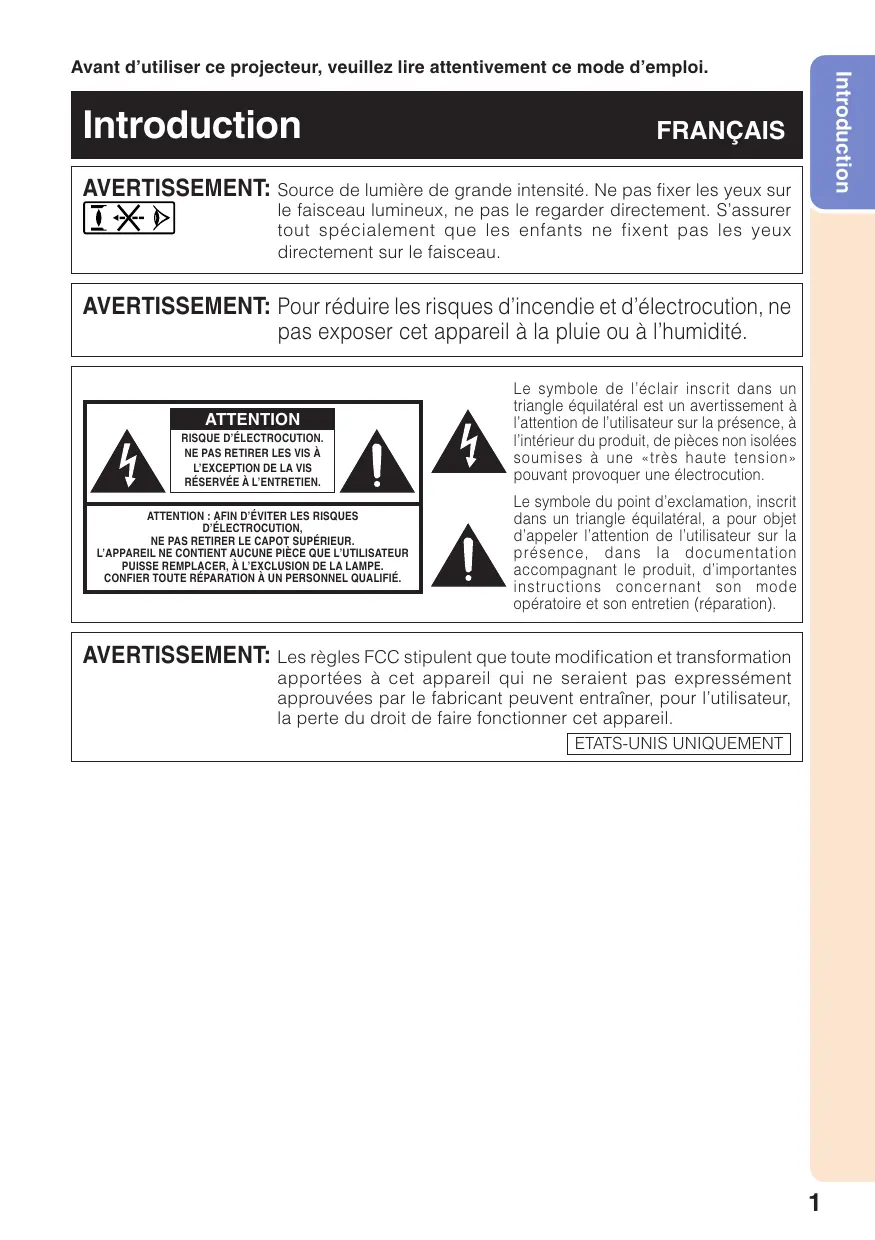

SPECIAL NOTE FOR USERS IN THE U.K.

Source de lumière de grande intensité. Ne pas fixer les yeux sur le faisceau lumineux, ne pas le regarder directement. S'assurer tout spécialement que les enfants ne fixent pas les yeux directement sur le faisceau.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Le symbole de l'éclair inscrit dans un triangle équilatéral est un avertissement à l'attention de l'utilisateur sur la présence, à l'intérieur du produit, de pièces non isolées soumises à une « très haute tension » pouvant provoquer une électrocution.

Le symbole du point d'exclamation, inscrit dans un triangle équilatéral, a pour objet d'appeler l'attention de l'utilisateur sur la présence, dans la documentation accompagnant le produit, d'importantes instructions concernant son mode opératoire et son entretien (réparation).

AVERTISSEMENT :

Les règles FCC stipulent que toute modification et transformation apportées à cet appareil qui ne seraient pas expressément approuvées par le fabricant peuvent entraîner, pour l'utilisateur, la perte du droit de faire fonctionner cet appareil.

ÉTATS-UNIS UNIQUEMENT

INFORMATIONS

Cet appareil a été testé et reconnu conforme aux limites prescrites pour le matériel numérique de Classe A, selon les spécifications de la 15ème partie des Règles de la Commission Fédérale des Communications (FCC). Ces règles sont conçues pour assurer une protection suffisante contre des interférences nuisibles dans une zone résidentielle. Cet appareil génère, utilise et peut émettre des signaux radioélectriques et, s'il n'est pas installé et employé conformément aux prescriptions de son mode d'emploi, il peut provoquer des interférences de communications radio. Étant donné que cet appareil risque de provoquer effectivement des interférences nuisibles dans une zone résidentielle, l'utilisateur sera tenu d'y remédier et d'éliminer les interférences à son propre compte. ÉTATS-UNIS UNIQUEMENT

Le câble d'ordinateur fourni doit être utilisé avec l'appareil. Ce câble garantit la conformité de l'appareil avec les règles FCC concernant la Classe A. ÉTATS-UNIS UNIQUEMENT

AVERTISSEMENT :

Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l'utilisateur peut être obligé de prendre les mesures nécessaires.

MISE AU REBUT DE L'APPAREIL

Ce projecteur comporte des soudures plomb-étain, et une lampe sous pression contenant une faible quantité de mercure. La mise au rebut de ces matériaux peut être réglementée en raison de considérations environnementales. Pour la mise au rebut ou le recyclage, veuillez consulter la réglementation locale ou, si vous habitez les États-Unis d'Amérique, l'Electronics Industry Alliance : www.eiae.org.

Précautions liées au remplacement de la lampe

Reportez-vous à la section « Remplacement de la lampe », page 50.

Ce projecteur SHARP utilise une puce DLP®. Ce panneau très sophistiqué contient 786 432 pixels (micromiroirs). Comme pour tout appareil électronique de haute technologie comme les téléviseurs grand écran, systèmes vidéo et caméras vidéo, il existe certaines tolérances acceptables auxquelles cet appareil doit se conformer.

Cette unité comprend des pixels inactifs dans les limites des tolérances pouvant se traduire par l'apparition de points inactifs sur l'image à l'écran. Ceci n'a aucune incidence sur la qualité de l'image, ni la durée de vie de l'unité.

Représentant autorisé responsable du marché de l'Union Européenne.

SHARP ELECTRONICS (Europe) GmbH

Comment lire ce mode d'emploi

■ Les caractéristiques techniques diffèrent légèrement en fonction du modèle. Néanmoins, vous pouvez brancher et utiliser tous les modèles de la même façon. - Dans ce mode d'emploi, les illustrations et les affichages à l'écran sont simplifiés pour l'explication et peuvent différer légèrement de l'affichage réel.

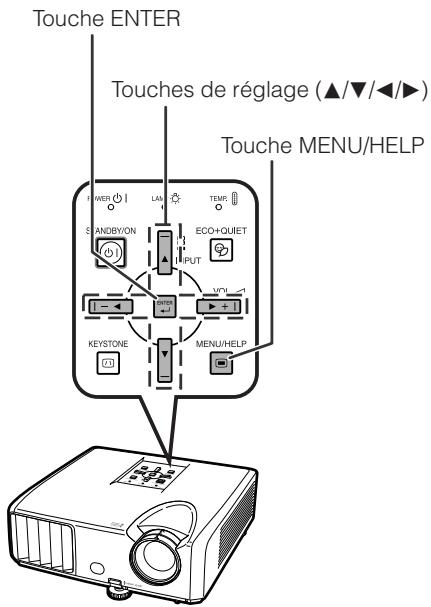

Utilisation de l'écran du menu

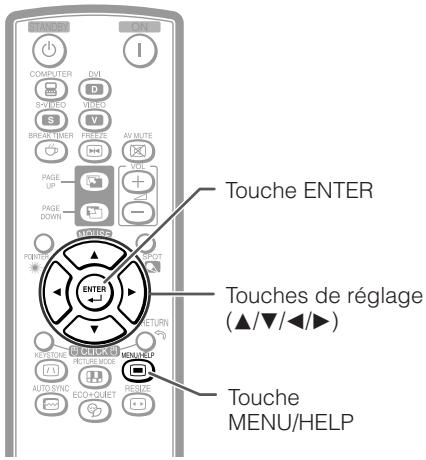

Touches utilisées dans cette opération

Exemple : Ajustement de la luminosité. - Cette opération peut également être effectuée en utilisant les touches sur le projecteur.

Sélections du menu (Ajustements)

Appuyez sur MENU/HELP.

• L'écran du menu « Image » pour le mode d'entrée sélectionné est affiché.

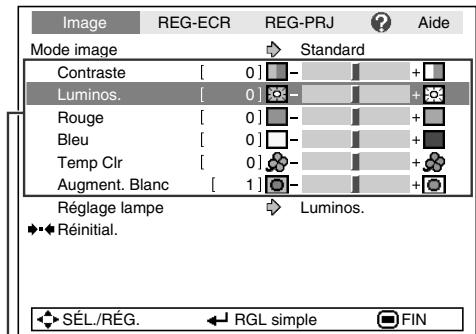

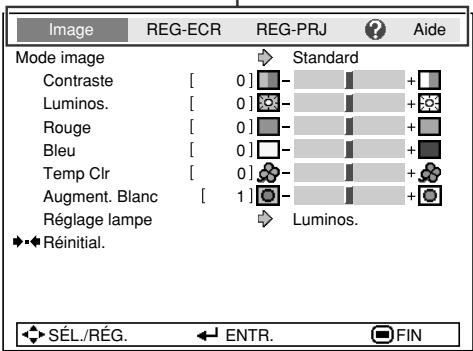

Appuyez sur ou et sélectionnez « Image » pour ajuster.

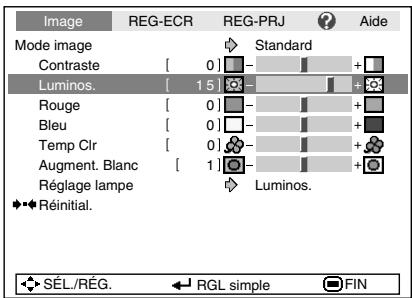

Exemple : Menu de l'écran « Image » pour entrée COMPUTER (RVB)

parties

Touches utilisées dans cette étape

Affichage à l'écran

Info ............ Indique des précautions relatives à l'utilisation du projecteur.

Remarque ... Indique des informations supplémentaires pour la mise en place et l'opération du projecteur.

Pour référence ultérieure

Entretien

P. 47

Guide de dépannage

P. 62 et 63

Index

P. 67

Table des matières

Préparats

Introduction

Comment dire ce mode d'emploi 3

Table des matières 4

MESURES DE SÉCURITÉ IMPORTANTES 6

Comment accéder aux modes d'emploi de format PDF 9

Accessoires 10

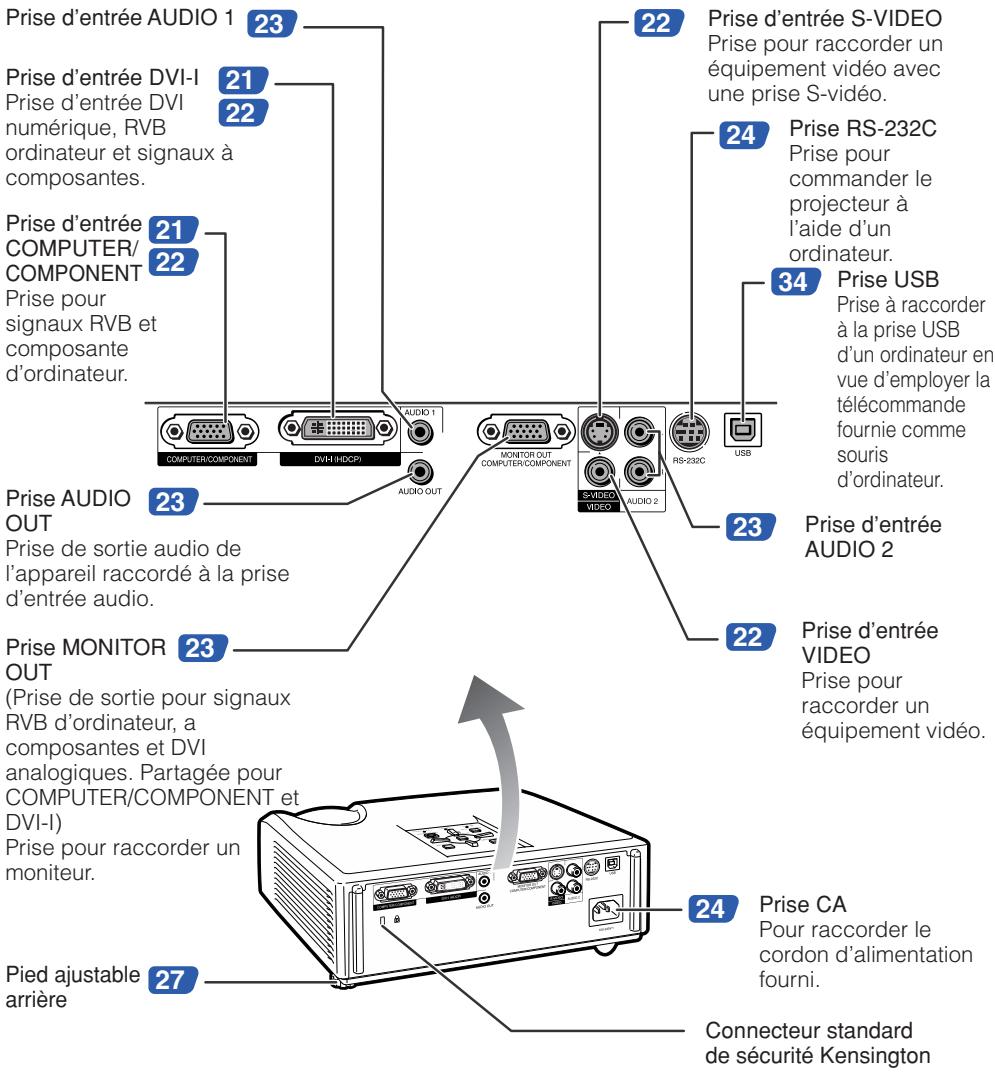

Nomenclature et fonctions 11 Insérer les piles 14 Portée d'utilisation 15

Mise en route rapide

Mise en route rapide 16

Installation

Mise en place du projecteur 18

Mise en place du projecteur 18

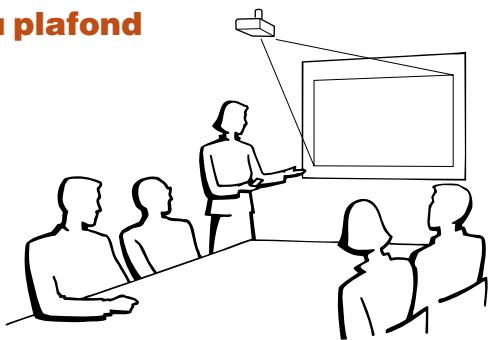

Installation pour montage au plafond .... 18

Mode de projection (PRJ) 19

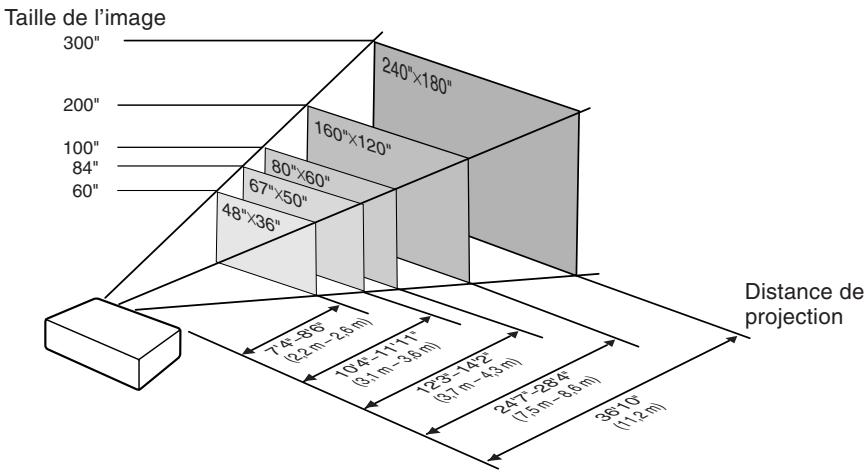

Taille de l'écran et distance de projection .... 20

Raccordements

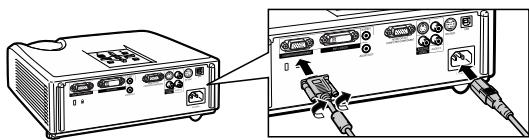

Raccordement du projecteur à un autre appareil 21

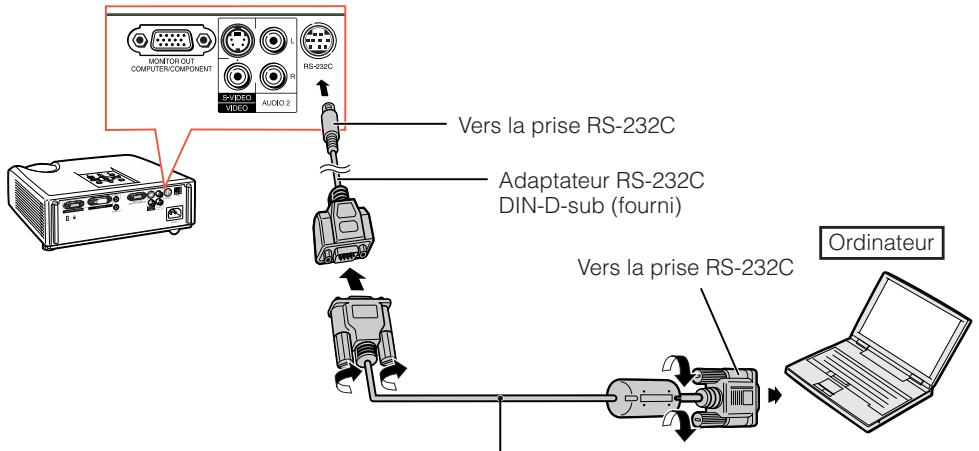

Commander le projecteur à l'aide d'un ordinateur 24

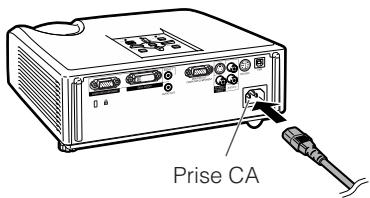

Raccordement du cordon d'alimentation ... 24

Utilisation

Opération de base

Mise sous/hors tension du projecteur ... 25 Mise sous tension du projecteur ..... 25 Mise hors tension (Mettre le projecteur en mode veille) ..... 25

Projection de l'image 26

À propos du guide de réglage 26

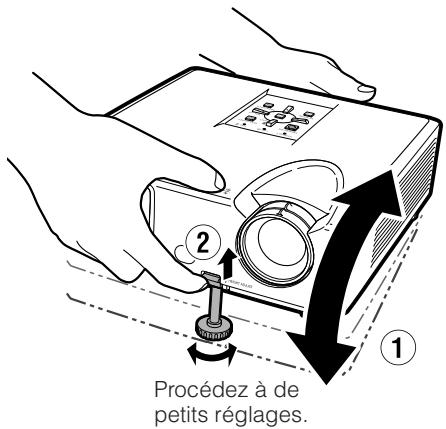

Ajuster l'image projetée 26

Corriger la distorsion trapézoïdale .... 28

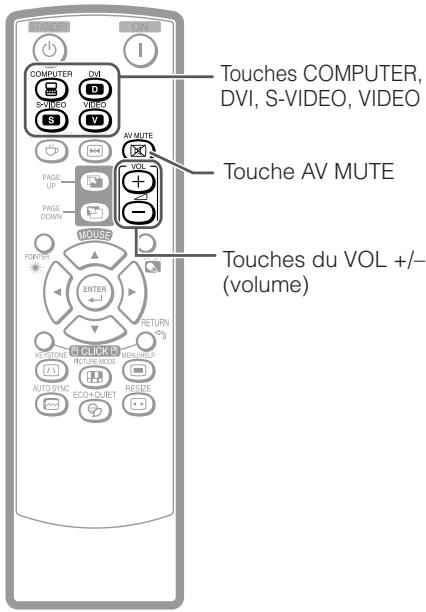

Commuter le mode d'entrée 29

Ajuster le volume 29

Afficher l'écran noir et couper provisoirement le son 29

Mode redimensionner 30

Fonctions pratiques

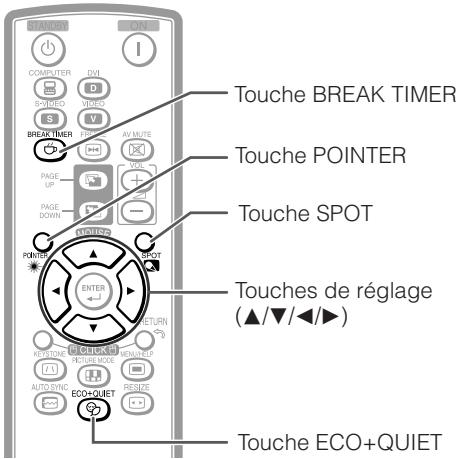

Opérer avec la télécommande 32

Afficher et régler le minuteur de la pause.... 32

Affichage du pointeur 32

Utilisation de la fonction de spot 32

Commutation du mode Eco+Veille 32

Sync. Automat. (Ajustement Sync. Automat.) .... 33

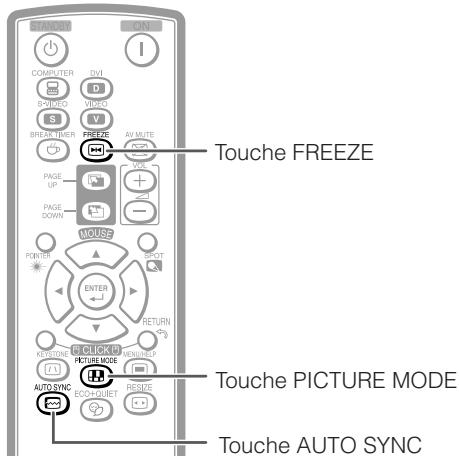

Gel d'une image mobile 33

Sélectionner le mode d'image 33

Utilisation de la télécommande comme souris d'ordinateur sans fil 34

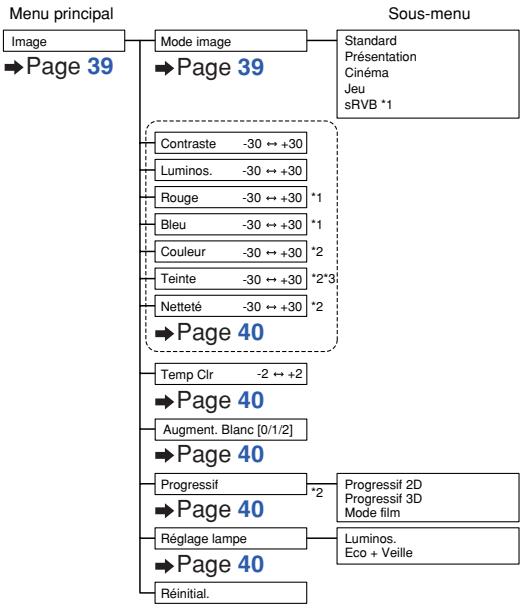

Rubriques du menu 35

Utilisation de l'écran du menu 37

Sélections du menu (Ajustements) 37

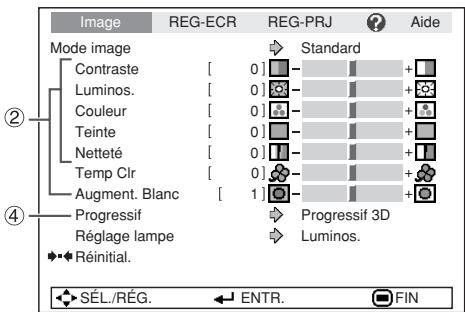

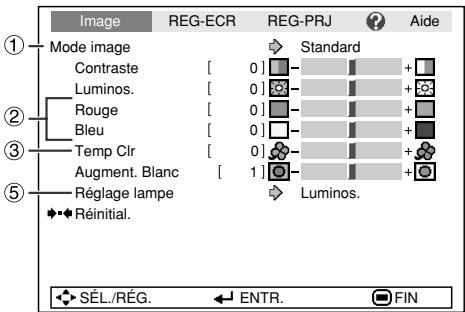

Ajustement de l'image (Menu «Image») ... 39

Sélectionner le mode d'image 39

Ajuster l'image 40

Ajuster la température de couleur 40

Progressif 40

Réglage lampe 40

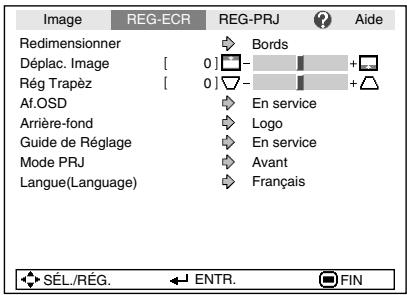

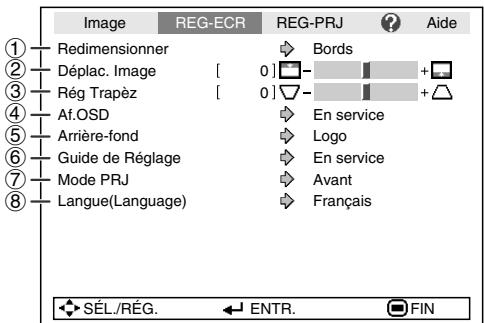

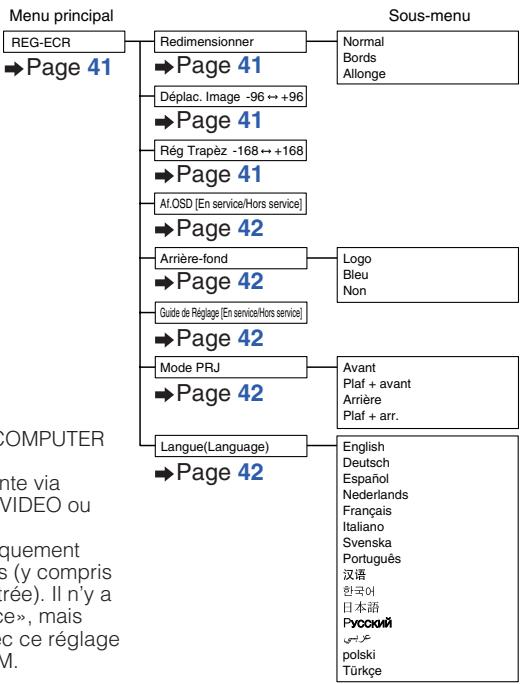

Ajuster l'image projetée (Menu «REG-ECR») 41

Régler le mode redimensionner 41

Ajuster la position de l'image 41

Correction trapèze 41

Régler l'affichage à l'écran 42

Sélectionner l'image d'arrière-plan 42

Sélectionner le guide de réglage 42

Retourner/Inverser les images projetées .... 42

Sélectionner la langue de l'affichage à l'écran 42

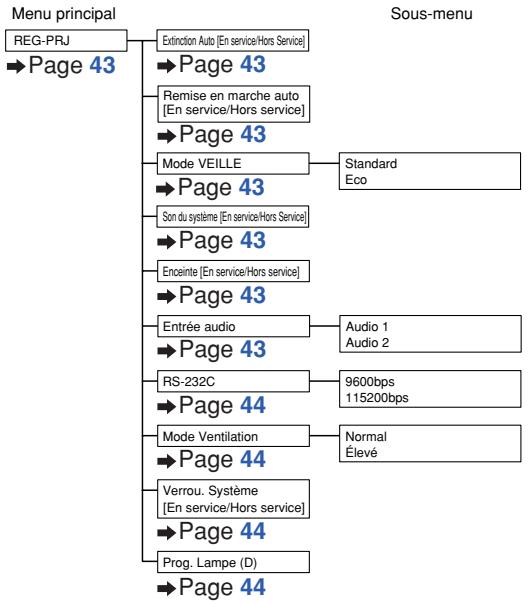

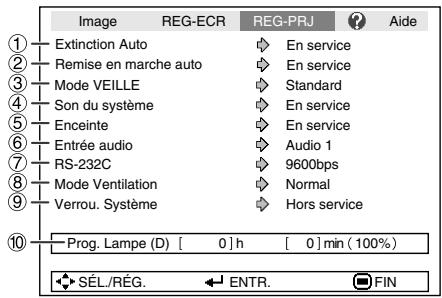

Ajuster les fonctions du projecteur (Menu «REG-PRJ») 43

Fonction d'extinction automatique 43

Fonction de remise en marche automatique ... 43

Mode VEILLE 43

Régler le bip de confirmation (Son du système) 43

Réglage de l'enceinte 43

Entrée audio 43

Sélection de la vitesse de transmission (RS-232C) 44

Réglage du mode ventilation 44

Vérifier le statut de la durée de vie de la lampe 44

Fonction de verrouillage du système ... 44

Fonction blocage touches 45

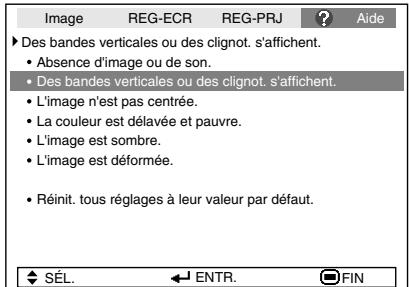

Guide de dépannage avec le menu «Aide» .... 46

Utiliser les fonctions du menu «Aide» ... 46

Référence

Appendice

Entretien 47

Indicateurs d'entretien 48

A propos de la lampe 50

Lampe 50

Précaution quant à la lampe 50

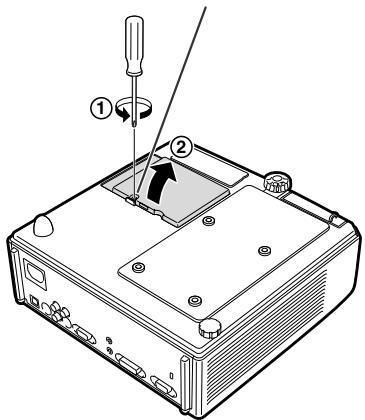

Remplacement de la lampe 50

Déposer et poser la lampe 51

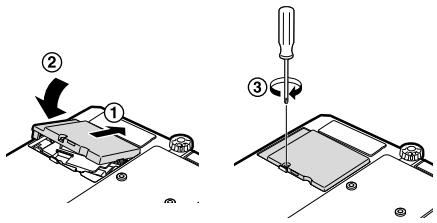

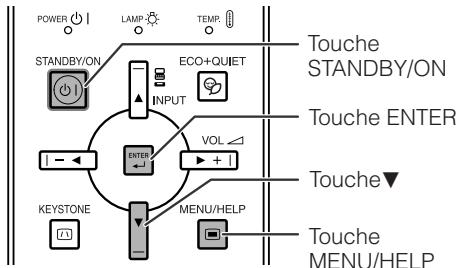

Remettre à zéro la minuterie de la lampe ... 52

Ranger le projecteur 53

Comment utiliser la mallette de rangement 53

Raccordement et affectation des broches 54

Spécifications et réglages des commandes RS-232C 56

Tableau de compatibilité PC 61

Guide de dépannage 62

Pour l'assistance SHARP 64

Fiche technique 65

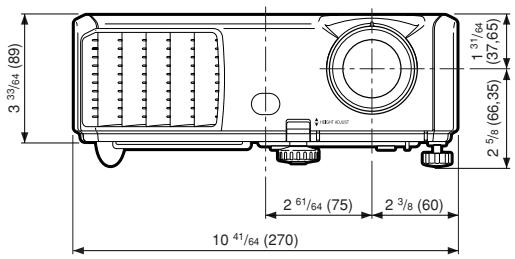

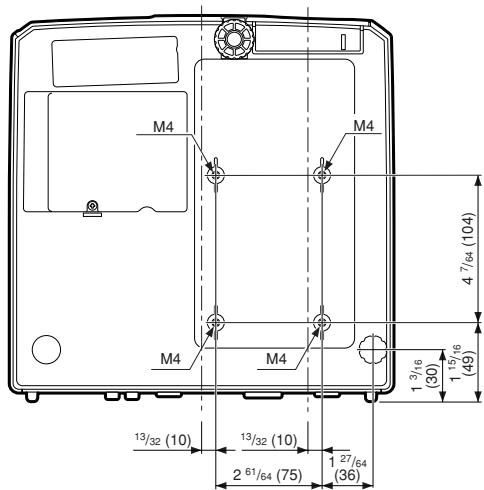

Dimensions 66

Index 67

MESURES DE SÉCURITÉ IMPORTANTES

ATTENTION : Veuillez lire toutes ces instructions avant de faire fonctionner ce produit et les conserver pour toutes consultations ultérieures.

L'électricité peut être utilisée pour beaucoup de fonctions utiles. Ce produit a été conçu et fabriqué pour assurer une utilisation en toute sécurité. CEPENDANT, TOUTE UTILISATION INCORRECTE PEUT CAUSER UNE ÉLECTROCUTION OU DÉCLENCHER UN INCENDIE. Pour éviter de contourner les dispositifs de sécurité incorporés à ce produit, veuillez respecter les règles de base suivantes pour son installation, son utilisation et son entretien.

1. Lire les instructions

Avant d'utiliser l'appareil, veuillez lire les instructions de sécurité et d'emploi.

2. Conserver les instructions

Les instructions de sécurité et d'emploi doivent être soigneusement conservées pour référence ultérieure.

3. Respecter les avertissements

Tous les avertissements apposés sur l'appareil ou notés dans le mode d'emploi doivent être respectés.

4. Suivre les instructions

Toutes les instructions de fonctionnement et d'emploi doivent être scrupuleusement suivies.

5. Nettoyage

Débranchez la prise secteur de l'appareil avant de le nettoyer. N'utilisez pas de liquides ou d'aérosols de nettoyage. Utilisez uniquement un chiffon humide pour nettoyer l'appareil.

6. Options

N'utilisez pas d'options non conseillées par le fabricant de l'appareil qui pourraient présenter un risque.

7. Eau et humidité

N'utilisez pas cet appareil près d'un point d'eau, par exemple à proximité d'une baignoire, d'un lavabo, d'un évier ou dans un sous-sol humide.

8. Accessoires

Ne déposez pas l'appareil sur un support instable. L'appareil risque de tomber et de causer des blessures graves à un enfant ou à un adulte, et d'être sérieusement endommagé. Utilisez uniquement les types de support conseillés par le fabricant ou vendus avec l'appareil. La fixation de l'appareil à un accessoire doit être conforme aux instructions du fabricant et doit être réalisée au moyen des pièces conseillées par le fabricant.

9. Transport

L'ensemble appareil et chariot doit être manœuvré avec soin. Tout arrêt brutal, effort excessif ou inégalité du sol risque d'entraîner le renversement du chariot et la chute de l'appareil.

10. Ventilation

Les orifices et ouvertures pratiqués sur le coffret sont destinés à assurer la ventilation de l'appareil afin d'obtenir un fonctionnement fiable et d'éviter les surchauffes. Ces ouvertures ne doivent pas être obstruées en plaçant par exemple l'appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. L'appareil ne doit pas être installé dans un meuble, une bibliothèque ou des étagères si la ventilation adéquate ne peut être assurée et les instructions du fabricant respectées.

11. Sources d'alimentation

Cet appareil ne doit être alimenté qu'à partir du type de source indiqué sur la plaquette signalétique. Au moindre doute concernant le type de source disponible, contactez le revendeur de l'appareil ou la compagnie d'électricité. Dans le cas d'appareils fonctionnant sur batterie ou autre source que le secteur, reportez-vous au mode d'emploi.

12. Mise à la terre ou polarisation

Ce produit est équipé d'un des types de prise suivants. Si la prise mâle du câble d'alimentation ne correspond pas à celle du secteur, contactez un électricien pour la remplacer.

N'utilisez la prise sans la sécurité supplémentaire offerte par ce type de prise.

a. Type de prise à deux fils (secteur).

b. Type de prise à trois fils (secteur) avec une borne de mise à la masse.

Cette dernière ne s'enfiche que dans une prise du secteur adéquate.

13. Protection du cordon d'alimentation

Faites passer le cordon d'alimentation de façon à ce qu'il ne puisse être abîmé, piétiné, écrasé par un meuble ou tout objet lourd ; examinez soigneusement le cheminement du cordon d'alimentation entre la prise du secteur et l'entrée de l'appareil.

14. Orage

Par mesure de protection complémentaire, débranchez le cordon d'alimentation de la prise du secteur lorsque survient un orage ou encore lorsque l'appareil ne va pas être utilisé pendant une longue période. Ainsi, l'appareil ne sera pas exposé à une surtension éventuelle du secteur due à la foudre.

15. Surcharge

Évitez de surcharger les prises du secteur murales ou intégrées ainsi que les rallonges car cela risque de provoquer un incendie ou une électrocution.

16. Introduction d'objets étrangers et de liquide

N'essayez pas d'introduire des objets dans les ouvertures de l'appareil car ceux-ci risquent d'entrer en contact avec les composants soumis à des hautes tensions et provoquer un incendie ou une électrocution. Évitez d'asperger ou de renverser le moindre liquide sur l'appareil.

17. Réparation

Ne tentez aucune réparation de cet appareil par vous-même car l'ouverture ou le retrait du boîtier expose des composants soumis à des hautes tensions qui présentent des risques importants d'électrocution. Adressez-vous à un technicien qualifié pour toute réparation.

18. Dégâts entraînant une réparation

Dans les cas suivants, débranchez le cordon d'alimentation et faites vérifier ou réparer l'appareil par du personnel qualifié :

a. Le cordon d'alimentation ou sa fiche est endommagé. b. Un liquide a été renversé sur l'objet ou un objet étranger a été introduit dans l'objet. c. L'appareil a été exposé à la pluie ou à l'eau. d. L'appareil ne fonctionne pas normalement bien que les instructions du mode d'emploi aient été respectées. N'utilisez pas d'autres commandes que celles mentionnées dans ce document car toute action risque d'endommager l'appareil et d'entraîner, le plus souvent, l'intervention coûteuse d'un technicien qualifié afin de rétablir les conditions normales de fonctionnement.

e. L'appareil est tombé ou a été endommagé d'une manière ou d'une autre. f. Les performances de l'appareil se sont nettement dégradées et un entretien semble nécessaire.

19. Pièces de rechange

Si une pièce doit être remplacée, assurez-vous auprès du service de réparation que le remplacement sera effectué avec une pièce prescrite par le fabricant ou ayant des caractéristiques identiques. Des pièces de rechange non autorisées pourraient causer un incendie, une électrocution ou d'autres dangers.

20. Contrôle de sécurité

À la fin de toute intervention d'entretien ou de réparation, demandez au technicien d'effectuer les vérifications de sécurité pour déterminer si le produit est en état de fonctionnement correct.

21. Montage mural ou au plafond

Ce produit doit être monté sur un mur ou au plafond uniquement de la manière recommandée par le fabricant.

22. Chaleur

Cet appareil doit être placé loin des sources de chaleur telles que les radiateurs, accumulateurs de chaleur, poêles et autres appareils produisant de la chaleur (y compris les amplificateurs).

• DLP® et le logo DLP sont des marques déposées de Texas Instruments.
• Microsoft® et Windows® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• PC/AT est une marque déposée de International Business Machines Corporation aux États-Unis.
• Adobe Reader est une marque de commerce de Adobe Systems Incorporated.
• Macintosh® est une marque déposée de Apple Computer, Inc. aux États-Unis et/ou dans d'autres pays.
• Tous les autres noms de produits ou sociétés sont des marques de commerce ou des marques déposées de leur société respective.
• Certains circuits intégrés utilisés dans ce produit font l'objet de secrets de fabrication appartenant à Texas Instruments. Il est donc interdit de copier, de modifier, d'adapter, de traduire, de distribuer, d'étudier la conception, de démonter ou de décompiler leur contenu.

Observez les précautions suivantes lors de l'installation du projecteur.

Précaution quant à la lampe

Danger potentiel de débris de verre en cas de rupture de la lampe. Si la lampe se brise, contactez le revendeur de projecteurs Sharp agréé ou le service après-vente le plus proche pour un remplacement. Voir « Remplacement de la lampe » à la page 50.

Précaution quant à l'installation du projecteur

Pour un entretien minimal et pour préserver une qualité d'image élevée, SHARP recommande que ce projecteur soit installé dans un endroit sans humidité, poussière, ni fumée de cigarette. Lorsque le projecteur est soumis à ces environnements, les entrées et sorties d'air et l'objectif doivent être nettoyés plus souvent. Tant que le projecteur est nettoyé régulièrement, l'utilisation dans ce type d'environnement ne réduira pas la durée d'utilisation globale de l'unité. Le nettoyage des pièces internes ne doit être confié qu'à un revendeur de projecteurs Sharp agréé ou au service après-vente.

N'installez pas le projecteur dans des endroits en plein soleil ou exposés à une forte lumière.

Placez l'écran de façon à ce qu'il ne soit pas en plein soleil ou sous l'éclairage direct de la pièce. La lumière tombant directement sur l'écran fait déteindre les couleurs, rendant la vision difficile. Fermez les rideaux et atténuez les lumières si vous installez l'écran dans une pièce ensoleillée ou lumineuse.

Précaution d'installation du projecteur

Placez le projecteur sur un endroit plat dans la plage de réglage (environ 9 degrés) du pied ajustable.

• Après acquisition du projecteur, une faible odeur peut s'échapper de l'orifice d'aération lorsque l'appareil est mis sous tension la première fois. Ceci est normal et ne constitue pas un dysfonctionnement. Elle disparaîtra après utilisation du projecteur.

Lorsque vous utilisez le projecteur en haute altitude comme à la montagne (à une altitude de 1 500 mètres environ (4 900 pieds) ou plus)

Lorsque vous utilisez le projecteur en haute altitude où l'air est raréfié, réglez « Mode Ventilation » sur « Élevé ». Omettre de procéder à ce réglage peut avoir une incidence sur la longévité du système optique.

Avertissement à propos de la mise en place du projecteur en hauteur

Lors de la mise en place du projecteur en hauteur, veillez à l'immobiliser avec soin pour éviter des blessures corporelles dues à la chute du projecteur.

Ne soumettez pas le projecteur à des secousses et/ou vibrations.

• Protégez l'objectif pour ne pas le frapper ou endommager sa surface.

Reposez vos yeux de temps en temps.

• Regarder continuellement un écran pendant de longues heures peut se traduire par une tension de l'œil. Veillez à reposer vos yeux de temps en temps.

Évitez les endroits aux températures extrêmes.

La température de service du projecteur est de 41 °F à 95 °F (+5 °C à +35 °C). La température de rangement du projecteur est de -4 °F à 140 °F (-20 °C à +60 °C).

Ne bloquez pas les sorties et entrées d'air.

Laissez au moins 11 13/16 pouces (30 cm) d'espace entre la sortie d'air et le mur ou l'obstacle le plus proche. Veillez à ce que l'entrée et la sortie d'air ne soient pas obstruées. Si le ventilateur de refroidissement est bouché, un circuit de protection mettra automatiquement le projecteur en mode veille pour éviter une surchauffe. Ceci n'est pas le signe d'un dysfonctionnement. (Voir pages 48 et 49.) Débranchez le cordon d'alimentation du projecteur de la prise murale et attendez au moins 10 minutes. Placez le projecteur là où les entrées et sorties d'air ne sont pas bloquées, rebranchez le cordon d'alimentation et mettez sous tension le projecteur. Ceci ramènera le projecteur à sa condition d'opération normale.

Précaution quant à l'utilisation du projecteur

Si vous n'avez pas l'intention d'utiliser le projecteur pendant une période prolongée ou avant de déplacer le projecteur, assurez-vous de débrancher le cordon d'alimentation de la prise secteur murale et de débrancher les autres câbles qui y sont raccordés. Si vous débranchez le cordon d'alimentation pendant que le ventilateur de refroidissement tourne, il se peut que certaines pièces du projecteur soient encore chaudes. Prenez garde lorsque vous manipulez le projecteur. Ne transportez pas le projecteur en le tenant par l'objectif. Lorsque vous rangez le projecteur, veillez à attacher le capuchon d'objectif au projecteur. (Voir page 11.) Ne placez pas le projecteur en plein soleil, ni à proximité d'une source de chaleur. Car ceci pourrait décolorer le coffret ou déformer le boîtier plastique.

Autre équipement raccordé

Lors du raccordement d'un ordinateur ou d'un autre équipement audio-visuel au projecteur, procédez aux raccordements APRÈS avoir débranché le cordon d'alimentation du projecteur de la prise murale et mis hors tension l'équipement à raccorder. Veuillez lire les modes d'emploi du projecteur et de l'équipement à raccorder pour les instructions sur le raccordement.

Utilisation du projecteur dans d'autres pays

La tension d'alimentation et la forme de la fiche peuvent varier selon la région et le pays où vous utilisez le projecteur. Lors de l'utilisation du projecteur à l'étranger, veillez à utiliser un cordon d'alimentation approprié au pays dans lequel vous vous trouvez.

Fonction de contrôle de température

TEMP.

Si le projecteur se met à chauffer suite à des problèmes d'installation ou de blocage des entrées et sorties d'air, « ® » et « TEMP. » s'allumeront dans le coin inférieur gauche de l'image. Si la température ne cesse d'augmenter, la lampe s'éteindra, le témoin d'avertissement de température sur le projecteur clignotera, et au bout d'une période de refroidissement de 60 secondes, le projecteur passera en mode veille. Reportez-vous à « Indicateurs d'entretien » à la page 48 pour de plus amples détails.

Info

Le ventilateur de refroidissement régule la température interne et sa performance est automatiquement contrôlée. Le bruit du ventilateur peut varier pendant l'utilisation du projecteur suite à des changements dans la vitesse du ventilateur. Ceci n'est pas le signe d'un dysfonctionnement.

Comment accéder aux modes d'emploi de format PDF

Des modes d'emploi sous format PDF en différentes langues sont inclus sur le CD-ROM. Pour utiliser ces modes d'emploi, vous devez installer Adobe Reader sur votre ordinateur (Windows ou Macintosh).

Veuillez télécharger Adobe Reader d'Internet (http://www.adobe.com).

Accéder aux modes d'emploi PDF pour Windows® (Pour Macintosh®, sautez l'étape ②).

① Insérez le CD-ROM dans le lecteur de CD-ROM. ② Effectuez un double-clic sur l'icône «Poste de travail». ③ Effectuez un double-clic sur le lecteur de «CD-ROM». ④ Effectuez un double-clic sur le dossier «MANUALS».

⑤ Effectuez un double-clic sur le modèle (nom du dossier) que vous souhaitez consulter. ⑥ Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter. ⑦ Effectuez un double-clic sur le fichier pdf pour accéder aux modes d'emploi du projecteur.

Remarque

• Si le fichier pdf souhaité ne peut pas être ouvert en double-cliquant sur la souris, lancez d'abord Adobe Reader, puis spécifiez le fichier désiré en utilisant le menu «Fichier», «Ouvrir».

Accessoires fournis

Deux piles R-6 (format «AA», UM/SUM-3, HP-7 ou similaire)

Câble RVB (10' (3,0 m))

Capuchon d'objectif (fixé)

Télécommande

Adaptateur RS-232C DIN-D-sub (5 57/64" (15 cm))

Mallette de rangement

Cordon d'alimentation*

Pour les États-Unis et le Canada, etc. (6' (1,8 m))

Pour l'Europe, sauf le Royaume-Uni. (6' (1,8 m))

• Utilisez le cordon d'alimentation correspondant à la prise murale dans votre pays. Mode d'emploi (ce manuel et le CD-ROM)

Remarque

• Les codes entre chevrons < > sont les codes des pièces de rechange.

Accessoires en option

Câble 3 RCA à mini D-sub à 15 broches (10' (3,0 m))

AN-C3CP2

Récepteur distant

AN-MR2

Unité de la lampe

AN-XR30LP

Support de montage au plafond

AN-XRCM30 (pour les États-Unis) AN-60KT

Tube d'extension

AN-TK201 AN-TK202

Remarque

• Certains accessoires en option peuvent ne pas être disponibles selon votre région. Vérifiez auprès de votre revendeur de projecteur Sharp autorisé ou du service après-vente le plus proche.

Nomenclature et fonctions

Les numéros dans ce manuel se rapportent aux pages principales où le sujet est expliqué.

Projecteur

Vue de dessus

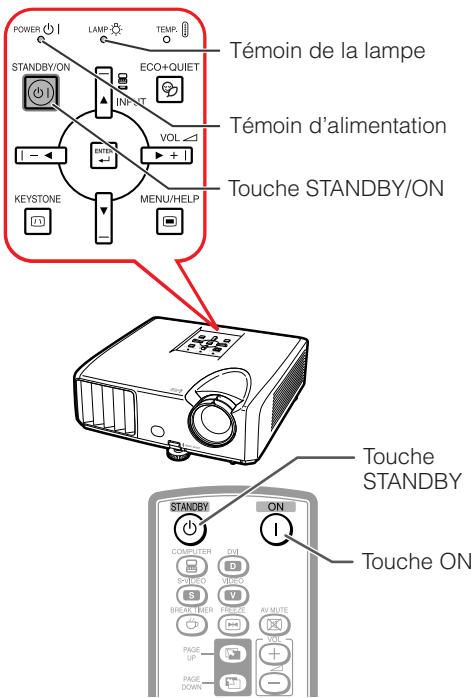

Témoin d'alimentation

Touche STANDBY/ON

Pour mettre sous tension et mettre le projecteur en mode veille.

Touche ENTER

Pour régler les rubriques sélectionnées ou ajustées sur le menu.

Touche KEYSTONE

Pour passer au mode Correction Trapèze.

Vue de face

Bague du zoom Pour élargir/diminuer l'image.

Capteur de la télécommande

Sortie d'air

Témoin d'avertissement de température

32

Touche ECO+QUIET

Pour atténuer le bruit du ventilateur de refroidissement et prolonger la durée de vie de la lampe.

29

Touches du VOL (volume)

Pour ajuster le niveau sonore des enceintes.

29

Touches INPUT (△/▽)

Pour changer de mode d'entrée.

37

46 Touche MENU/HELP

Pour afficher les ajustements et réglages des écrans, et les écrans de l'aide.

37

Touches de réglage

Pour sélectionner les rubriques du menu.

Entrée d'air

Haut-parleur

Bague de mise au point : pour ajuster la mise au point.

Appuyez sur les deux côtés du capuchon d'objectif pour le fixer ou le retirer.

Nomenclature et fonctions (Suite)

Les numéros dans [ ] se rapportent aux pages principales de ce mode d'emploi où le sujet est expliqué.

Vue arrière

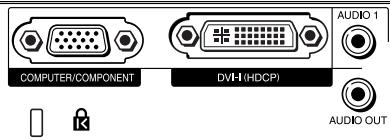

Prises

Utilisation du dispositif anti-vol Kensington

• Ce projecteur est doté d'un connecteur standard de sécurité Kensington pour l'utilisation avec le dispositif anti-vol Kensington MicroSaver Security System. Reportez-vous aux informations fournies avec le système pour les instructions sur la sécurisation du projecteur.

Nomenclature et fonctions (Suite)

Insérer les piles

1. Abaissez l'attache du couvercle et retirez le couvercle dans le sens indiqué par la flèche.

2. Insérez les piles.

• Insérez les piles en faisant correspondre les polarités avec les repères ⊕ et ⊙ dans le compartiment à piles.

3. Insérez l'attache à la base du couvercle dans la fente, et enfoncez le couvercle jusqu'à ce qu'il s'enclenche.

Un mauvais usage des piles peut être à l'origine d'une fuite ou d'une explosion. Veuillez suivre les précautions ci-dessous.

Précaution

• Danger d'explosion si la pile est remplacée incorrectement. Remplacez uniquement par des piles alcalines ou manganèse.
• Insérez les piles en faisant correspondre les polarités avec les repères ⊕ et ⊖ dans le compartiment à piles.
• Des piles de type différent ont des propriétés différentes. Par conséquent, n'utilisez pas ensemble des piles de type différent. N'utilisez pas ensemble une pile neuve et une pile usagée. Ceci pourrait réduire la durée de vie des piles neuves ou provoquer une fuite des piles usagées.
• Retirez les piles de la télécommande lorsqu'elles sont usées. Les laisser en place pourrait provoquer une fuite. Le liquide s'échappant des piles est nocif pour la peau. Il est donc recommandé de les essuyer tout d'abord, et ensuite de les retirer en utilisant un chiffon. Les piles fournies avec ce projecteur peuvent se décharger rapidement, selon les conditions de stockage. Pensez à les remplacer aussitôt que possible par des piles neuves.
• Retirez les piles de la télécommande si vous n'avez pas l'intention de l'utiliser pendant une période prolongée. Respectez les réglementations locales lors de la mise au rebut des piles usagées.

Portée d'utilisation

La télécommande peut être utilisée pour commander le projecteur dans les limites indiquées sur l'illustration.

Remarque

• Le signal de la télécommande peut être réfléchi par un écran pour une opération facile. Toutefois, la distance réelle du signal peut être différente selon la composition de l'écran.

Lors de l'utilisation de la télécommande

Veillez à ne pas la laisser tomber, ni l'exposer à l'humidité et à une température élevée. - La télécommande risque de mal fonctionner sous un éclairage fluorescent. Le cas échéant, éloignez le projecteur de l'éclairage.

Capteur de la télécommande

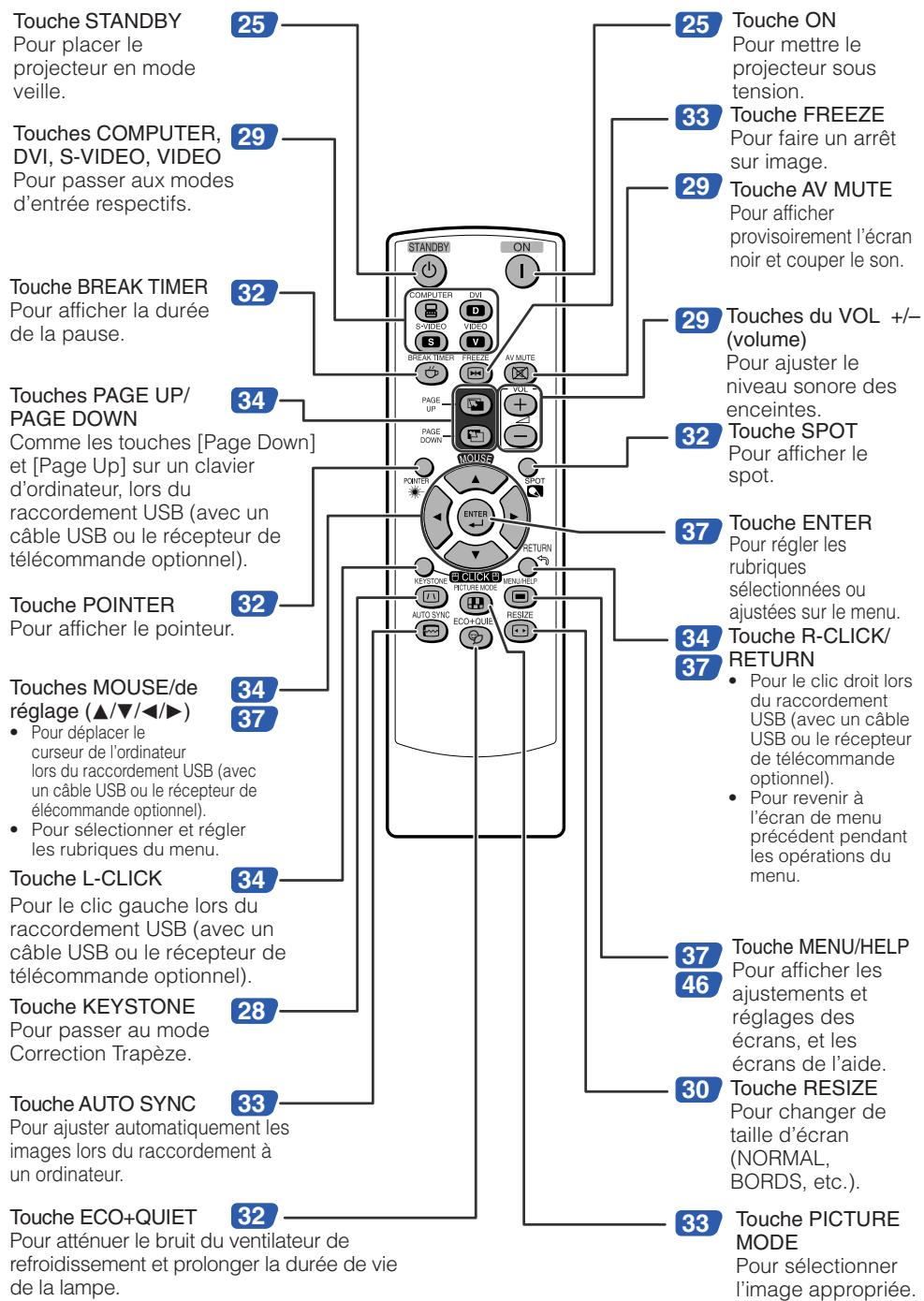

Télécommande

Mise en route rapide

Cette section présente les opérations de base (projecteur raccordé à l'ordinateur). Pour de plus amples détails, voir la page mentionnée ci-dessous pour chaque étape.

Installation et projection

Dans cette section, le raccordement du projecteur et de l'ordinateur est expliqué à partir d'un exemple.

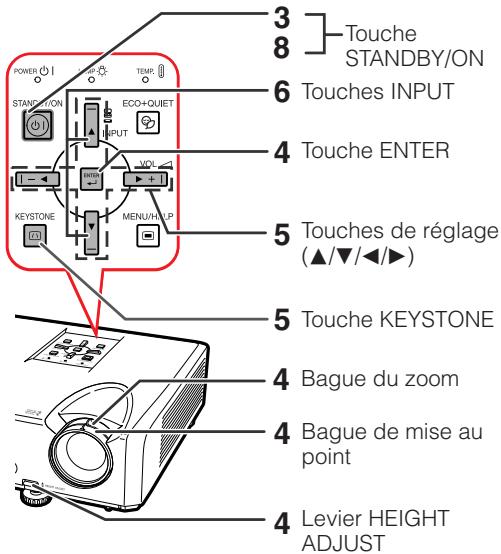

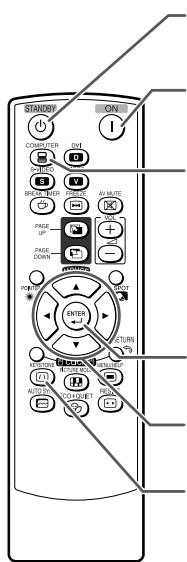

8 Touche STANDBY 3 Touche ON 6 Touche COMPUTER 4 Touche ENTER 5 Touches de réglage (▲/▼/◀/▶) 5 Touche KEYSTONE

1. Placez le projecteur face à un mur ou un écran

1. Raccordez le projecteur à l'ordinateur et branchez la fiche du cordon d'alimentation dans la prise CA du projecteur.

Pour le raccordement d'un équipement autre qu'un ordinateur, voir pages 22 et 23.

1. Retirez le capuchon d'objectif et mettez le projecteur sous tension.

Sur le projecteur / Sur la télécommande

4. Ajustez l'image projetée avec le Guide de Réglage.

1. Une fois le projecteur mis en marche, le guide de réglage apparaît. (Lorsque «Guide de Réglage» est réglé sur «En service». Voir page 42.) 2. Suivez les étapes dans le Guide de Réglage pour régler la mise au point, la taille de l'écran et la hauteur (angle). 3. Après réglage de la mise au point, hauteur (angle) et taille de l'écran, appuyez sur ENTER.

pour clore le guide de réglage.

P. 26, 27

5. Corrigez la distorsion trapézoïdale.

Corriger la distorsion trapézoïdale à l'aide de la Correction Trapèze.

Sur le projecteur : KEYSTONE / Sur la télécommande : KEYSTONE

KEYSTONE

Comprime le côté supérieur.

Comprime le côté inférieur.

P. 28

6. Sélectionnez le mode d'entrée

Sélectionnez «COMPUTER» avec la touche INPUT sur le projecteur ou COMPUTER sur la télécommande.

Sur le projecteur

Sur la télécommande

Liste INPUT ENTREE COMPUTER

Ordinateur DVI-D

DVI-D Video

Affichage à l'écran (RVB) COMPUTER

RVB

1024× 768

• Quand vous appuyez sur les touches INPUT du projecteur, la liste INPUT surgit.

Appuyez sur / pour commuter le mode d'entrée.

P. 29

7. Mettez l'ordinateur sous tension

8. Mise hors tension

Appuyez sur la touche STANDBY/ON du projecteur ou sur la touche STANDBY de la télécommande, puis appuyez à nouveau sur cette touche pendant que le message de confirmation s'affiche, afin de mettre le projecteur en mode veille.

Sur le projecteur : STANDBY/ON

Sur la télécommande : STANDBY

Affichage à l'écran : Entrer en mode VEILLE ?

Oui : Appuyez

Non : Attendez

P. 25

Mise en place du projecteur

Mise en place du projecteur

Pour une qualité d'image optimale, placez le projecteur perpendiculairement à l'écran, avec les pieds du projecteur sur une surface plane et horizontale. Cela éliminera le recours à la correction trapézoïdale et permettra d'obtenir la meilleure qualité d'image possible. (Voir page 28.)

Placez le projecteur à la distance requise de l'écran en fonction de la taille de l'image désirée. (Voir page 20.)

Exemple d'une installation standard

Vue latérale

Remarque

• Reportez-vous à la page 20 pour des informations supplémentaires concernant « Taille de l'écran et distance de projection ».

Installation pour montage au plafond

Il est recommandé d'utiliser l'applique pour montage au plafond Sharp en option pour cette installation. Avant de procéder au montage du projecteur, prenez contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour acquérir l'applique pour montage au plafond recommandée (vendue séparément).

Mode de projection (PRJ)

Le projecteur peut utiliser un des 4 modes de projection, présentés dans le schéma ci-dessous. Sélectionnez le mode le plus approprié pour le réglage de projection utilisé. (Vous pouvez régler le mode PRJ dans le menu «REG-ECR». Voir page 42.)

Monté sur table, projection avant [Rubrique du menu → «Avant»]

Monté au plafond, projection avant [Rubrique du menu → «Plaf + avant»]

Monté sur table, projection arrière (avec un écran translucide) [Rubrique du menu → «Arrière»]

Monté au plafond, projection arrière (avec un écran translucide) [Rubrique du menu → «Plaf + arr.»]

Indication de la taille de l'image projetée et de la distance de projection

Exemple : Mode NORMAL (4:3)

Mise en place du projecteur (Suite)

Taille de l'écran et distance de projection

Mode NORMAL (4:3)

Taille de l'image (Écran)			Distance de projection [L]		Distance du centre de l'objet au bas de l'image [H]
Diag. [x]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
300" (762 cm)	610 cm (240")	457 cm (180")	11,2 m (36' 10")	—	19 cm (79/16")
270" (686 cm)	549 cm (216")	411 cm (162")	10,1 m (33' 2")	11,7 m (38' 4")	17 cm (651/64")
250" (635 cm)	508 cm (200")	381 cm (150")	9,4 m (30' 9")	10,8 m (35' 5")	16 cm (619/64")
200" (508 cm)	406 cm (160")	305 cm (120")	7,5 m (24' 7")	8,6 m (28' 4")	13 cm (53/64")
150" (381 cm)	305 cm (120")	229 cm (90")	5,6 m (18' 5")	6,5 m (21' 3")	10 cm (325/32")
100" (254 cm)	203 cm (80")	152 cm (60")	3,7 m (12' 3")	4,3 m (14' 2")	6 cm (233/64")
84" (213 cm)	171 cm (67")	128 cm (50")	3,1 m (10' 4")	3,6 m (11' 11")	5 cm (27/64")
72" (183 cm)	146 cm (58")	110 cm (43")	2,7 m (8' 10")	3,1 m (10' 3")	5 cm (113/16")
60" (152 cm)	122 cm (48")	91 cm (36")	2,2 m (7' 4")	2,6 m (8' 6")	4 cm (133/64")
40" (102 cm)	81 cm (32")	61 cm (24")	1,5 m (4' 11")	1,7 m (5' 8")	3 cm (11/64")

χ : Taille de l'image (diag.) (pouces/cm) L : Distance de projection (m/pieds) L1 : Distance de projection minimum (m/pieds) L2 : Distance de projection maximum (m/pieds) H : Distance du centre de l'objectif au bas de l'image (cm/pouces)

La formule pour la taille de l'image et la distance de projection

[m/cm]

L1 (m) = 0,03745x L2 (m) = 0,04323x H (cm) = 0,064x

[Pieds/pouces]

L1 (pieds) = 0,03745x / 0,3048

L2 (pieds) = 0,04323x / 0,3048

H (pouces) = 0,064x / 2,54

Mode allongé (16:9)

Taille de l'image (Écran)			Distance de projection [L]		Distance du centre de l'objet au bas de l'image [H]	Plage ajustable de la position de l'image [S]
Diag. [χ]	Largeur	Hauteur	Minimum [L1]	Maximum [L2]
250" (635 cm)	553 cm (218")	311 cm (123")	10,2 m (33' 6")	11,8 m (38' 8")	69 cm (27 19/64")	± 52 cm (± 20 27/64")
225" (572 cm)	498 cm (196")	280 cm (110")	9,2 m (30' 1")	10,6 m (34' 9")	62 cm (24 9/16")	± 47 cm (± 18 25/64")
200" (508 cm)	443 cm (174")	249 cm (98")	8,2 m (26' 9")	9,4 m (30' 11")	55 cm (21 53/64")	± 42 cm (± 16 11/32")
150" (381 cm)	332 cm (131")	187 cm (74")	6,1 m (20' 1")	7,1 m (23' 2")	42 cm (16 3/8")	± 31 cm (± 12 1/4")
133" (338 cm)	294 cm (116")	166 cm (65")	5,4 m (17' 10")	6,3 m (20' 7")	37 cm (14 33/64")	± 28 cm (± 10 7/8")
106" (269 cm)	235 cm (92")	132 cm (52")	4,3 m (14' 2")	5,0 m (16' 5")	29 cm (11 37/64")	± 22 cm (± 8 21/32")
100" (254 cm)	221 cm (87")	125 cm (49")	4,1 m (13' 5")	4,7 m (15' 5")	28 cm (10 59/64")	± 21 cm (± 8 11/64")
92" (234 cm)	204 cm (80")	115 cm (45")	3,8 m (12' 4")	4,3 m (14' 3")	26 cm (10 3/64")	± 19 cm (± 7 33/64")
84" (213 cm)	186 cm (73")	105 cm (41")	3,4 m (11' 3")	4,0 m (13')	23 cm (9 11/64")	± 17 cm (± 6 55/64")
72" (183 cm)	159 cm (63")	90 cm (35")	2,9 m (9' 8")	3,4 m (11' 2")	20 cm (7 55/64")	± 15 cm (± 5 57/64")
60" (152 cm)	133 cm (52")	75 cm (29")	2,4 m (8')	2,8 m (9' 3")	17 cm (6 35/64")	± 12 cm (± 4 29/32")
40" (102 cm)	89 cm (35")	50 cm (20")	1,6 m (5' 4")	1,9 m (6' 2")	11 cm (4 23/64")	± 8 cm (± 3 17/64")

x : Taille de l'image (diagonale) (pouces/cm) L : Distance de projection (m/pieds) L1 : Distance de projection minimale (m/pieds) L2 : Distance de projection maximale (m/pieds) H : Distance du centre de l'objectif au bas de l'image (cm/pouces) S : Plage ajustable de la position de l'image (cm/pouces) Voir page 41.

La formule pour la taille de l'image et la distance de projection

[m/cm]

• Reportez-vous à la page 18 à propos de « Distance de projection [L] » et « Distance du centre de l'objectif au bas de l'image [H] ».
• Laisser une marge d'erreur dans les valeurs dans les schémas ci-dessus.

Raccordement du projecteur à un autre appareil

Avant le raccordement, veillez à débrancher le cordon d'alimentation du projecteur de la prise murale et à mettre hors tension les appareils à raccorder. Une fois tous les raccordements effectués, mettez sous tension le projecteur puis les autres appareils. Lors du raccordement d'un ordinateur, veillez à ce que ce soit le dernier appareil à être mis sous tension une fois tous les raccordements effectués.

REMARQUE IMPORTANTE :

Assurez-vous que le mode d'entrée approprié a été sélectionné sur le projecteur avant de mettre sous tension l'appareil raccordé.

• Pour de plus amples détails sur le raccordement et les câbles, reportez-vous au mode d'emploi de l'équipement à raccorder.
• Vous pourrez avoir besoin d'autres câbles ou connecteurs qui ne figurent pas dans la liste ci-dessous.

Prises sur le projecteur

Équipement	Prise sur équipement connecté	Câble	Prise sur le projecteur
Ordinateur	Prise de sortie RVB	Câble RVB (fourni)	COMPUTER/COMPONENT
	Prise de sortie RVB	Câble DVI et mini D-sub à 15 broches (en vente dans le commerce)	DVI-I
	Prise de sortie numérique DVI	Câble numérique DVI (en vente dans le commerce)	DVI-THOOP

Remarque

• Voir page 61 « Tableau de compatibilité PC » pour une liste des signaux d'ordinateur compatibles avec le projecteur. L'utilisation avec des signaux d'ordinateur autres que ceux de la liste peut bloquer l'opération de certaines fonctions.
• Un adaptateur Macintosh peut être nécessaire lors de l'utilisation avec certains ordinateurs Macintosh. Contactez votre distributeur Macintosh le plus proche.
• Selon l'ordinateur utilisé, une image peut ne pas être projetée à moins que le port de sortie externe de l'ordinateur ne soit activé (par exemple, lorsque vous utilisez un ordinateur portable SHARP, appuyez simultanément sur les touches «Fn» et «F5»). Reportez-vous aux instructions spécifiques dans le mode d'emploi de votre ordinateur pour activer son port de sortie externe.

Raccordement du projecteur à un autre appareil (Suite)

Équipement	Prise sur équipement connecté	Câble	Prise sur le projecteur
Équipement téléphone	Prise de sortie HDMI	Câble HDMI vers DVI (en vente dans le commerce)	DVI-I
	Prise de sortie numérique DVI	Câble numérique DVI (en vente dans le commerce)
	Prise de sortie téléphone composant	Câble 3 RCA à mini D-sub à 15 broches (en option, AN-C3CP2)	COMPUTER/COMPONENT
	Prise de sortie S-vidéo	Câble S-vidéo (en vente dans le commerce)	S-VIDEO
	Prise de sortie Video	Câble video (en vente dans le commerce)	VIDEO
Caméra/jeu téléphone	Prise de sortie téléphone composant	Câbles pour uneamera ou un jeu video/Câble 3 RCA à mini D-sub à 15 broches (en option, AN-C3CP2)Adaptateur RCA félle (en vente dans le commerce)	COMPUTER/COMPONENT
	Prise de sortie S-vidéo	Câbles pour uneamera ou un jeu video	S-VIDEO
	Prise de sortie Video	Câbles pour uneamera ou un jeu video	VIDEO

Remarque

• Lorsque le projecteur est connecté à un équipement vidéo qui possède une prise de sortie HDMI, seul le signal vidéo peut être introduit dans le projecteur. (Connectez la prise d'entrée AUDIO pour l'entrée audio).
• En fonction des spécifications de l'équipement vidéo ou du câble numérique HDMI vers DVI, il se peut que le signal de transmission ne fonctionne pas correctement. (Les spécifications HDMI ne prennent pas en charge tous les branchements vers un équipement vidéo équipé d'un terminal de sortie numérique HDMI avec un câble numérique HDMI vers DVI.)
• Pour de plus amples informations sur la compatibilité du branchement, consultez les informations sur la prise en charge du branchement DVI fournies par le fabricant de l'équipement vidéo.
• Lorsque vous connectez un équipement vidéo avec sortie à 21 broches RVB (Euro-péritel) au projecteur, veuillez utiliser un câble disponible dans le commerce convenant à la prise du projecteur que vous souhaitez connecter.
• Le projecteur ne supporte pas les signaux RGBC via l'euro-péritel.

Équipement	Prise sur équipement connecté	Câble	Prise sur le projecteur
Équipement audio	Prise de sortie audio ø3,5 mm	Câble audio stéréo ou mono ø3,5 mm (en vente dans le commerce ou disponible comme piece de service Sharp QCNWGA038WJPZ)	AUDIO 1
	Prise de sortie audio RCA	Câble audio RCA (en vente dans le commerce)	AUDIO 2
	Prise de sortie audio	Câbles pour uneamera ou un jeu vidéo	AUDIO 2
Moniteur	Prise d'entrée RVB	Câble RVB (fourni ou en vente dans le commerce)	MONITOR OUT
	Prise d'entrée audio ø3,5 mm	Câble audio stéréo ou mono ø3,5 mm (en vente dans le commerce ou disponible comme piece de service Sharp QCNWGA038WJPZ)	AUDIO OUT
	Prise d'entrée audio RCA	Câble audio à miniprise stéréo ø3,5 mm à RCA (en vente dans le commerce)	AUDIO OUT

Remarque

• Lors de l'utilisation du câble audio mono Ø3,5 mm, le niveau du volume sera moitié moins de celui lors de l'utilisation d'un câble audio stéréo Ø3,5 mm.
• Vous pouvez sélectionner «Audio 1» ou «Audio 2» pour «Entrée audio» dans le menu «REG-PRJ». (Voir page 43.)
• Les signaux RVB et signaux composante peuvent être émis vers le moniteur.

Commander le projecteur à l'aide d'un ordinateur

Lorsque la prise RS-232C sur le projecteur est raccordée à un ordinateur avec un adaptateur RS-232C DIN-D-sub et un câble de commande série RS-232C (de type croisé, en vente dans le commerce), l'ordinateur peut être utilisé pour commander le projecteur et vérifier le statut du projecteur. Voir page 56 pour de plus amples détails.

Lors de la connexion à un ordinateur à l'aide d'un câble de commande sérielle RS-232C et d'un adaptateur RS-232C DIN-D-sub.

Câble de commande série RS-232C (de type croisé, en vente dans le commerce)

Remarque

• La fonction RS-232C peut ne pas être opérationnelle si la prise de votre ordinateur n'est pas correctement configurée. Reportez-vous au mode d'emploi de l'ordinateur pour de plus amples détails.
• Voir page 55 pour la connexion d'un câble de commande sérielle RS-232C.

Info

• Ne branchez pas le câble RS-232C à un port autre que la prise RS-232C sur l'ordinateur. Ceci pourrait endommager votre ordinateur ou le projecteur.
• Ne branchez pas un câble de commande série RS-232C sur l'ordinateur, ni ne le débranchez de l'ordinateur, alors que ce dernier est sous tension. Ceci pourrait endommager votre ordinateur.

Raccordement du cordon d'alimentation

Branchez la fiche du cordon d'alimentation fourni dans la prise CA à l'arrière du projecteur.

Puis branchez le cordon sur la prise secteur.

Vers la prise secteur

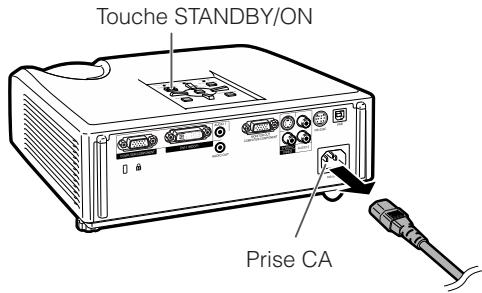

Prise CA

Cordon d'alimentation (fourni)

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Veillez à effectuer les raccordements sur un appareil externe et le branchement sur secteur avant de procéder aux opérations décrites ci-dessous. (Voir pages 21 à 24.)

Retirez le capuchon d'objectif et appuyez sur STANDBY/ON sur le projecteur ou ON sur la télécommande.

• Le témoin d'alimentation s'allume en vert.
• Une fois que le témoin de la lampe s'allume, le projecteur est prêt à fonctionner.

Remarque

- A propos du témoin de la lampe

Le témoin de la lampe s'illumine pour indiquer l'état de la lampe.

Vert: La lampe est allumée.

Rouge : La lampe s'arrête de façon intempestive ou elle devrait être remplacée.

Lors de la mise sous tension du projecteur, l'image peut être légèrement scintillante au cours de la première minute après que la lampe a été allumée. Ceci est tout à fait normal, étant donné que le système de contrôle de la lampe est en train de stabiliser les caractéristiques de sortie de la lampe. Ceci n'est pas à considérer comme un dysfonctionnement. - Si le projecteur est mis en mode veille puis remis en marche immédiatement après, la lampe aura besoin d'un certain temps avant de démarrer la projection. Lorsque le verrouillage du système est réglé, la boîte de saisie du code clavier apparaît. Pour annuler le réglage du code clavier, saisissez le code clavier que vous avez déjà réglé. Voir page 44 pour de plus amples détails.

Mise hors tension (Mettre le projecteur en mode veille)

Appuyez sur STANDBY/ON sur le projecteur ou STANDBY sur la télécommande, puis réappuyez sur cette touche pendant que le message de confirmation est affiché pour mettre le projecteur en mode veille.

• Le projecteur ne peut pas être mis sous tension pendant le refroidissement.

Info

- Quand « Remise en marche auto » est réglé sur « En service » :

Si le cordon d'alimentation est débranché de la prise secteur ou si le disjoncteur est coupé quand le projecteur est sous tension, le projecteur se remet automatiquement sous tension quand le cordon d'alimentation est rebranché sur la prise secteur ou quand le disjoncteur est rétabli. (Voir page 43.) L'anglais est la langue par défaut. Si vous souhaitez changer l'affichage à l'écran pour une autre langue, réinitialisez la langue selon la marche à suivre à la page 42.

Affichage à l'écran (message de confirmation)

Entrer en mode VEILLE ?

Oui : Appuyez

Non : Attendez

Info

- Fonction de mise hors tension directe :

Vous pouvez débrancher le cordon d'alimentation de la prise secteur même si le ventilateur de refroidissement tourne encore.

Projection de l'image

À propos du guide de réglage

Après la mise en route du projecteur, l'écran du guide de réglage apparaît pour vous aider dans l'installation du projecteur.

Rubriques de guidage

1 FOCUS 2 HEIGHT ADJUST 3 ZOOM

Appuyez sur ENTER pour quitter l'écran du Guide de Réglage.

Remarque

L'écran du Guide de Réglage illumine automatiquement les rubriques dans l'ordre suivant :

Néanmoins, vous pouvez ajuster la mise au point, la hauteur (angle) ou le zoom quelle que soit la rubrique illuminée. - Si vous ne souhaitez pas voir affiché le Guide de Réglage la prochaine fois, réglez « Menu » - « REG-ECR » - « Guide de Réglage » sur « Hors service ». (Voir page 42.)

Ajuster l'image projetée

1 Ajuster la mise au point

Vous pouvez ajuster la mise au point avec la bague de mise au point sur le projecteur.

Tournez la bague de mise au point pour ajuster la mise au point tout en regardant l'image projetée.

2 Ajuster la taille de l'écran

Vous pouvez ajuster la taille de l'écran à l'aide de la bague du zoom sur le projecteur.

Tournez la bague du zoom pour agrandir ou réduire la taille de l'écran.

Écran du guide de réglage

Bague de mise au point

3 Régler la hauteur

La hauteur du projecteur peut être ajustée grâce aux pieds réglables à l'avant et à l'arrière du projecteur.

Lorsque l'écran est au-dessus du projecteur, l'image projetée peut être placée plus haut en ajustant le projecteur.

1

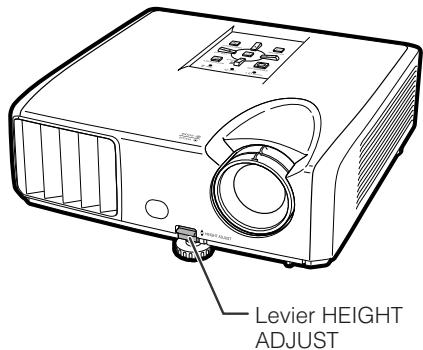

Soulevez le projecteur pour ajuster sa hauteur tout en soulevant le levier HEIGHT ADJUST.

2

Dégagez vos mains du levier HEIGHT ADJUST du projecteur après que sa hauteur a été ajustée avec finesse.

• L'angle de projection est ajustable jusqu'à 9 degrés environ à partir de la surface sur laquelle le projecteur est posé.

3

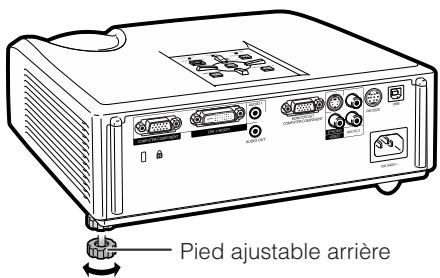

Utilisez le pied réglable arrière pour mettre le projecteur à niveau.

• Le projecteur est ajustable de ±2 degrés par rapport à la position standard.

Remarque

Lors de l'ajustement de la hauteur du projecteur, une distorsion trapézoïdale a lieu. Suivez la marche à suivre présentée dans la Correction Trapèze pour corriger cette distorsion. (Voir pages 28 et 41.)

Info

• N'exercez pas trop de pression sur le projecteur lorsque le pied ajustable avant est sorti.
• En baissant le projecteur, prenez garde de ne pas coincer vos doigts entre le pied ajustable et le projecteur. Tenez fermement le projecteur lorsque vous le soulevez ou le déplacez.
• Ne le tenez pas par l'ensemble de l'objet.

Corriger la distorsion trapézoïdale

Lorsque l'image est projetée soit du haut, soit du bas vers l'écran en angle, l'image souffre d'une distorsion trapézoïdale. La fonction de correction de cette distorsion trapézoïdale est appelée Correction trapèze.

Remarque

• La Correction Trapèze peut être ajustée dans un angle maximum d'environ ±20 degrés et l'écran peut également être installé dans un angle maximum d'environ ±20 degrés (lorsque le mode Redimensionner est réglé sur «NORMAL» (voir page 30)).

1

Appuyez sur KEystone pour passer au mode Correction Trapèze.

• Vous pouvez également faire apparaître l'affichage à l'écran du mode de Correction Trapèze avec KEYSTONE sur le projecteur.

2

Appuyez sur / ou / pour ajuster la Correction Trapèze.

• Vous pouvez également ajuster la Correction Trapèze à l'aide des touches de réglage sur le projecteur.

Remarque

• Appuyez sur RETURN pendant que l'affichage à l'écran du mode de Correction Trapèze est affiché pour revenir au réglage par défaut.

3

Appuyez sur KEystone.

L'affichage à l'écran du mode de Correction Trapèze disparaîtra. - Vous pouvez également utiliser KEystone sur le projecteur.

Affichage à l'écran (Mode Correction Trapèze)

Comprime le côté supérieur. (Déplacez la barre coulissante dans le sens +.)

Comprime le côté inférieur. (Déplacez la barre coulissante dans le sens -.)

Info

• Au cours du réglage de l'image par la Correction Trapèze, les lignes droites et les bords de l'image peuvent apparaître irréguliers.

Commuter le mode d'entrée

Sélectionnez le mode d'entrée approprié pour l'équipement raccordé.

Appuyez sur COMPUTER, DVI, S-VIDEO ou VIDEO sur la télécommande pour sélectionner le mode d'entrée.

• Lorsque vous appuyez sur INPUT sur le projecteur ou sur DVI sur la télécommande, la liste des entrées apparaît.

Appuyez sur / pour commuter le mode d'entrée.

Ajuster le volume

Appuyez sur VOL +/- sur la télécommande ou -4/▶+ sur le projecteur pour régler le volume.

Remarque

Appuyer sur VOL-/- baissera le volume. Appuyer sur VOL + / ▶ + augmentera le volume. - Lorsque le projecteur est raccordé à un appareil externe, le niveau du volume sonore de ce dernier change en fonction de celui du projecteur. Réglez le volume sonore du projecteur à son niveau le plus bas lorsque vous allumez ou éteignez le projecteur ou lorsque vous changez de signal d'entrée. Lorsque vous ne souhaitez pas émettre le son de l'enceinte du projecteur alors que ce dernier est raccordé à un appareil externe, réglez «Enceinte» dans le menu «REG-PRJ» sur «Hors service». (Voir page 43.)

Afficher l'écran noir et couper provisoirement le son

Appuyez sur AV MUTE sur la télécommande pour afficher provisoirement un écran noir et couper le son.

Remarque

• Appuyer à nouveau sur AV MUTE ramènera l'image projetée.

Affichage à l'écran

Affichage à l'écran

SOURDINE AV

Projection de l'image (Suite)

Mode redimensionner

Cette fonction vous permet de modifier ou personnaliser le mode Redimensionner afin d'améliorer l'image reçue. Selon le signal d'entrée, vous pouvez désirer une image «NORMAL», «BORDS» ou «ALLONGE».

Appuyez sur RESIZE.

• Voir page 41 pour le réglage de l'écran du menu.

Ordinateur

	Résolution principale	NORMAL	BORDS	ALLONGE
Ratio d'aspect 4:3	SVGA (800 ×600)	1024 ×768	768 ×576	1024 ×576
	XGA (1024 ×768)
	SXGA (1280 ×960)
	SXGA + (1400 ×1050)
Autres ratios d'aspect	SXGA (1280 ×1024)
	WXGA (1280 ×768)	—	—

Signal d'entrée		Image à l'écran émise
Ordinateur	Type d'image	NORMAL	BORDS	ALLONGE
Résolution inférieure à XGA	Ratio d'aspect 4:3	*	*	*
XGA
Résolution supérieure à XGA
SXGA (1280×1024)	Ratio d'aspect 5:4	*	*	*
WXGA	Ratio d'aspect 16:9	—	—	*

• Mode pour projeter une image avec le ratio d'aspect original sans couper aucune portion. Zone de coupe sur laquelle les images ne peuvent pas être projetées.

VIDEO

«ALLONGE» est fixé quand les signaux 540P, 720P, 1035I ou 1080I sont entrés.

Signal d'entrée		Image à l'écran émise
DVD / Video	Type d'image	NORMAL	BORDS	ALLONGE
480I, 480P, 576I, 576P, NTSC, PAL, SECAM	Ratio d'aspect 4:3	*	*	*
	Boîte à lecture	*	*	*
	Image 16:9 comprimée	*	*	*
	Image 4:3 comprimée	*	*	*
540P, 720P, 1035I, 1080I	Ratio d'aspect 16:9	—	—	*
	Ratio d'aspect 16:9 (ratio d'aspect 4:3 dans 16:9)	—	—	*

• Mode pour projeter une image avec le ratio d'aspect original sans couper aucune portion. Zone de coupe sur laquelle les images ne peuvent pas être projetées. : Zone sur laquelle l'image n'est pas comprise dans les signaux d'origine.

Opérer avec la télécommande

Afficher et régler le minuteur de la pause

1 Appuyez sur BREAK TIMER.

• Le minuteur commence à compter à rebours à partir de 5 minutes.

Affichage à l'écran

5:00

2 Appuyez sur V / P pour ajuster la durée de la pause.

• Augmente avec ▲ ou ▲

5 minutes → 6 minutes → 60 minutes

Diminue avec ou

4 minutes → 3 minutes → 1 minute

• La pause peut être réglée par unité d'une minute (jusqu'à 60 minutes).

Annuler la fonction d'affichage de la pause

Appuyez sur BREAK TIMER.

Remarque

• La minuterie de la pause ne fonctionne pas lorsque le projecteur opère les fonctions «Sync. Automat.», «GEL D'IMAGE» ou «SOURDINE AV».

Affichage du pointeur

1 Appuyez sur POINTER et appuyez sur ▲/▼/◀ sur la télécommande pour déplacer le pointeur. 2 Appuyez de nouveau sur POINTER.

• Le pointeur disparaît.

Utilisation de la fonction de spot

1 Appuyez sur SPOT et appuyez sur ▲/▼/◀/▶ sur la télécommande pour déplacer la zone du spot. 2 Appuyez de nouveau sur SPOT. La zone du spot disparaît.

Commutation du mode Eco+Veille

Appuyez sur ECO+QUIET sur la télécommande ou sur le projecteur pour activer et désactiver le mode Eco+Veille.

• Quand le mode Eco+Veille est réglé sur «En service», le son du ventilateur de refroidissement baisse, la consommation de courant diminue, et la durée de vie de la lampe est prolongée.

Remarque

• Voir «Réglage lampe» à la page 40 pour de plus amples détails sur le mode Eco+Veille.

Sync. Automat. (Ajustement Sync. Automat.)

La fonction de synchronisation automatique fonctionne à la détection du signal d'entrée après mise en route du projecteur.

Appuyez sur AUTO SYNC pour ajuster manuellement avec la fonction Sync. Automat.

Remarque

• Lorsque l'image optimale ne peut pas être obtenue avec l'ajustement Sync. Automat., utilisez le menu d'aide pour ajuster manuellement. (Voir page 46.)

Gel d'une image mobile

1

Appuyez sur FREEZE.

L'image projetée est gelée.

2

Appuyez à nouveau sur FREEZE pour revenir à l'image mobile de l'appareil actuellement raccordé.

Sélectionner le mode d'image

Vous pouvez sélectionner le mode d'image adéquat pour l'image projetée, comme un film ou un jeu vidéo.

Appuyez sur PICTURE MODE.

• Lorsque vous appuyez sur PICTURE MODE, le mode d'image change dans l'ordre suivant :
• STANDARD → PRÉSENTATION → CINÉMA → JEU → sRVB*

Remarque

• Voir page 39 pour de plus amples détails sur le mode d'image.
• « sRVB » est affiché uniquement lorsque le signal RVB est reçu.

Opérer avec la télécommande (Suite)

Utilisation de la télécommande comme souris d'ordinateur sans fil

Lorsque le projecteur et l'ordinateur sont raccordés par un câble USB, vous pouvez employer la télécommande comme souris d'ordinateur.

Si l'ordinateur est trop loin du projecteur pour qu'un câble USB les réunisse, le récepteur distant (en option, AN-MR2) permet d'actionner le projecteur avec la télécommande. Consultez le mode d'emploi du récepteur pour obtenir des détails.

Lors du raccordement par câble USB

(disponible dans le commerce ou disponible comme pièce de rechange Sharp QCNWGA014WJPZ)

Le pointeur de la souris peut être activé de la façon suivante une fois qu'elle a été connectée.

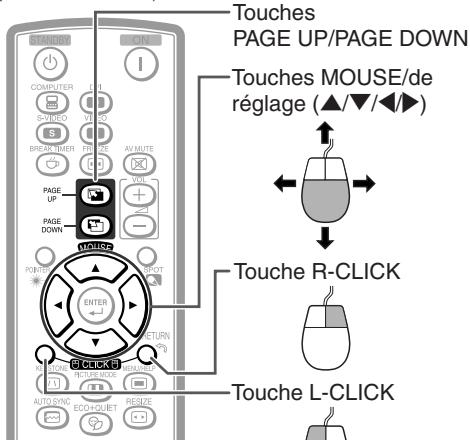

Lors du déplacement du curseur, appuyez sur les touches MOUSE/réglage (△/▽/◁/▷). Comme le clic gauche, appuyez sur L-CLICK. Comme le clic droit, appuyez sur R-CLICK. Lorsque votre ordinateur ne supporte que les souris à un bouton (Macintosh par exemple), appuyez sur L-CLICK ou R-CLICK. L-CLICK et R-CLICK ont une fonction commune. Lors de l'utilisation de [Page Up] ou de [Page Down], appuyez sur PAGE UP ou PAGE DOWN.

Comme les touches [Page Up] et [Page Down] sur un clavier d'ordinateur, appuyez sur PAGE UP ou PAGE DOWN.

Remarque

• Cette fonction ne marche que sous les systèmes d'exploitation Microsoft® Windows® OS et Mac OS®. Cependant, cette fonction ne fonctionne pas avec les systèmes d'exploitation suivants qui ne supportent pas l'USB.
• Les versions plus anciennes que Windows® 95.
• Les versions plus anciennes que Windows® NT 4.0.
• Les versions plus anciennes que Mac OS® 8.5.
• Vous ne pouvez pas utiliser cette fonction lorsque l'écran du menu est affiché.
• Confirmez que l'ordinateur reconnaît la connexion USB.

Rubriques du menu

Les schémas suivants indiquent les rubriques qui peuvent être réglées sur le projecteur.

Menu «Image»

Entrée COMPUTER (RVB), DVI (RVB)

Entrée COMPUTER (Composante), DVI (Composante), S-VIDEO, VIDEO

Menu «Réglage de l'écran (REG-ECR) »

1 Rubriques lors de l'entrée de signal RVB via COMPUTER ou DVI. 2 Rubriques lors de l'entrée de signal composante via COMPUTER ou DVI, ou lors de la sélection S-VIDEO ou VIDEO. *3 «Nuance» apparaîtra sur l'écran du menu uniquement lorsque les signaux PAL ou SECAM sont reçus (y compris lors du changement forcé à ces signaux d'entrée). Il n'y a fondamentalement aucune raison de régler «Nuance», mais vous pouvez ajuster la nuance de l'image avec ce réglage lors de la réception de signaux PAL ou SECAM.

Rubriques du menu (Suite)

Menu «Réglage du projecteur (REG-PRJ) »

Image	REG-ECR	REG-PRJ	Aide
Extinction Auto		En service
Remise en marche auto		En service
Mode VEILLE		Standard
Son du système		En service
Enceinte		En service
Entree audio		Audio 1
RS-232C		9600bps
Mode Ventilation		Normal
Verrou. Système		Hors service
Prog. Lampe (D) [0]h [0]min (100%)

Menu «Aide»

Image	REG-ECR	REG-PRJ	? Aide
• Absence d'image ou de son. • Des bandes verticales ou des clignot. s'affichent. • L'image n'est pas centrée. • La couleur est délavée et pauvre. • L'image estASFME. • L'image estdéformée. • Réinit. tous réglages à leur valeur par défaut.
SÉL.	ENTR.	FIN

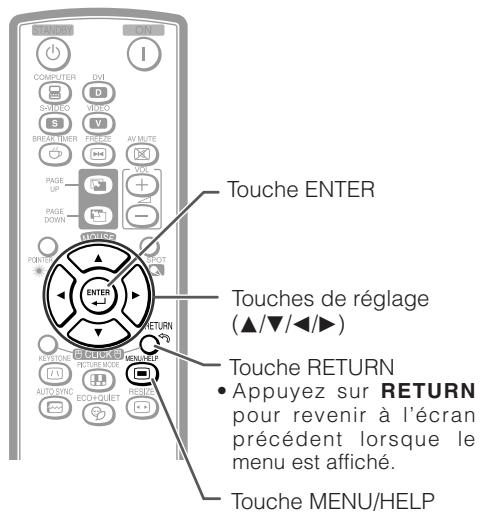

Les rubriques que vous pouvez régler avec le menu «Aide»

Menu «Aide» → Page 46

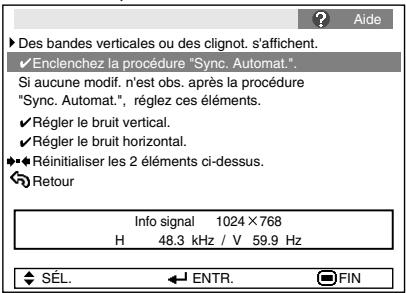

• Des bandes verticales ou des clignotements s'affichent.

Sync. Automat.

Horloge

Phase

L'image n'est pas centrée.

Sync. Automat.

Pos. hori

Pos. vert

• La couleur est délavée et pauvre. Entrée COMPUTER/COMPONENT ou DVI

Type de signal : Auto/RVB/Composante

Entrée S-VIDEO ou VIDEO

Système vidéo : Auto/PAL/SECAM/

NTSC3.58/NTSC4.43/

PAL-M/PAL-N/PAL-60

Entrée DVI (Numérique)

Gamme dynamique : Auto/Standard/Amélioré

• Les rubriques sélectionnables varient selon le signal d'entrée et le mode d'entrée sélectionné.

Utilisation de l'écran du menu

Sélections du menu (Ajustements)

Exemple : Ajustement de « Luminosité » - Cette opération peut également être effectuée en utilisant les touches sur le projecteur.

1 Appuyez sur MENU/HELP.

L'écran du menu « Image » pour le mode d'entrée sélectionné est affiché.

2 Appuyez sur ou et sélectionnez « Image » pour ajuster.

Exemple : Menu de l'écran « Image » pour entrée COMPUTER (RVB)

Rubrique du menu

Utilisation de l'écran du menu (Suite)

3

Appuyez sur ▲ ou ▼ et sélectionnez «Luminos.» pour ajuster.

• La rubrique sélectionnée est mise en surbrillance.

Pour ajuster l'image projetée tout en la visionnant

Appuyez sur ENTER.

• La rubrique sélectionnée (par exemple, «Luminos.») s'affiche d'elle-même au bas de l'écran.
• Lorsque vous appuyez sur ▲ ou ∇, la rubrique suivante («Rouge» après «Luminos.») s'affichera.

Remarque

• Appuyez à nouveau sur ENTER pour revenir à l'écran précédent.

4

Appuyez sur ◀ ou ▶ pour ajuster la rubrique sélectionnée.

L'ajustement est mémorisé.

5

Appuyez sur MENU/HELP.

L'écran du menu disparaîtra.

Rubriques à ajuster

Appuyez sur ENTER.

La rubrique s'affiche d'elle-même.

Remarque

• Les touches du menu ne fonctionnent pas lorsque le projecteur opère les fonctions «Sync. Automat.», «Pause», «GEL D'IMAGE» ou «SOURDINE AV».

Ajustement de l'image (Menu «Image»)

▷ Exemple : Menu de l'écran «Image» pour entrée COMPUTER (RVB)

Opération du menu → Page 37

▷ Exemple : Menu de l'écran «Image» pour entrée S-VIDEO

① Sélectionner le mode d'image

Rubriques sélectionnables	Description	Les régages par défaut de chaque rubrique lorsqu'vous sélectionné le mode image
		Temp Clr	Augment. Blanc	Réglage lampe
Standard	Pour une image standard	0	1	Luminosité
Présentation	Éclaircit certaines zones de l'image pour deicieures présentations.	0	2	Luminosité
Cinéma	Donne un ton naturel à l'image projetée.	-1	0	Eco + Veille
Jeu	Donne de la netteté à l'image projetée.	0	1	Luminosité
*sRVB	Pour une reproduction haute fidélité des images provenant d'un ordinateur.	-	-	Luminosité

• «sRVB» est affiché uniquement lorsque le signal RVB est reçu.
• Vous pouvez régler ou ajuster chaque rubrique dans le menu «Image» à votre guise. Toute modification effectuée est gardée en mémoire.

Remarque

• Vous pouvez également appuyer sur PICTURE MODE sur la télécommande pour sélectionner le mode d'image. (Voir page 33.)
• sRVB est une norme internationale de reproduction des couleurs contrôlée par la CEI (Commission électrotechnique internationale). Comme la zone de couleur fixe a été décidée par la CEI, les images sont affichées dans une teinte naturelle d'après une image originale, lorsque « sRVB » est sélectionnée.

Pour des informations supplémentaires sur la fonction sRVB, visitez «http://www.srqb.com/».

Vous ne pouvez pas régler les rubriques «Rouge», «Bleu», «Temp Clr» et «Augment. Blanc», si «sRVB» est sélectionné.

Info

• Lorsque «sRVB» est sélectionné, l'image projetée peut devenir sombre, mais ceci n'est pas le signe d'un dysfonctionnement.

Ajustement de l'image (Menu «Image») (Suite)

Opération du menu → Page

37

Ajuster l'image

Rubriques d'ajustement	Touché	Touché
Contraste	Pour moins de contraste.	Pour plus de contraste.
Luminosité	Pour moins de luminosité.	Pour plus de luminosité.
Rouge*1	Pour des rouges moins accentués.	Pour des rouges plus accentués.
Bleu*1	Pour des bleus moins accentués.	Pour des bleus plus accentués.
Couleur*2	Pour moins d'intensité de couleur.	Pour plus d'intensité des couleurs.
Teinte*2 *3	Pour rendre les teints plus violacés.	Pour rendre les teints plus verts.
Netteté*2	Pour moins de netteté.	Pour plus de netteté.
Augment. Blanc*1	Pour une reproduction des couleurs haute fidélité.	Pour plus d'éclat.

1 Pas ajustable/sélectionnable si vous sélectionnez «sRVB». 2 Pas affiché dans le mode d'entrée RVB. *3 «Nuance» apparaîtra sur l'écran du menu uniquement lorsque les signaux PAL ou SECAM sont reçus (y compris lors du changement forcé à ces signaux d'entrée). Il n'y a fondamentalement aucune raison de régler «Nuance», mais vous pouvez ajuster la nuance de l'image avec ce réglage lors de la réception de signaux PAL ou SECAM.

Remarque

• «Augment. Blanc» et «Temp Clr» ne peuvent pas être réglés si «sRVB» est sélectionné.
• Pour réinitialiser toutes les rubriques d'ajustement, sélectionnez « Réinitial. » et appuyez sur ENTER.

Ajuster la température de couleur

Rubriques sélectionnables	Description
-2	Pour une température de couleur plus BASSE pour des images de type incandescent chaudes et rougeâtres.
-1	Pour une température des couleurs plus ÉLEVée pour des images de type fluorescent froides et bleuâtres.
0
1
2

Remarque

• Les valeurs sur « Temp Clr » ne sont qu'en vue standard et générale.

Progressif

Rubriques sélectionnables	Description
Progressif 2D	Util pour afficher des images mobiles rapides comme du sport.
Progressif 3D	Util pour afficher des images mobiles relativement lentes comme des drames et documentaires plus clairement.
Mode film	Reproduit l'image de la source film* clairement. Affiche l'image optimisée du film transformé par détéction pulldown 3-2 (NTSC et PAL60Hz) ou pulldown 2-2 (PAL50Hz et SECAM) améliorée en mode progressif d'image.

• La source film est une vidéo numérique enregistrant avec le code original tel quel à 24 images/seconde. Le projecteur peut convertir cette source film en vidéo progressive à 60 images/seconde avec NTSC et PAL60Hz ou à 50 images/seconde avec PAL50Hz et SECAM pour obtenir une image haute définition.

Remarque

• En NTSC ou PAL60Hz, même si le Mode progressif 3D a été réglé, l'amélioration avec trois-deux sera automatiquement activée lorsque la source film a été entrée. Lorsque l'image est floue ou parasitée, passez au mode optimal.
• Lors de l'utilisation d'entrées progressives, les entrées sont directement affichées de sorte que Progressif 2D, Progressif 3D et Mode film ne puissent être sélectionnés.

Réglage lampe

Rubriques séLECTIONNables	Luminosité et consommation électrique
Eco + Veille	Environ 80%
Luminosité	100%

Remarque

• En mode Eco + Veille, le bruit du ventilateur et la consommation de courant sont moindres qu'en mode Luminosité. (La luminosité de la projection diminue comme illustré dans le tableau.) La durée de vie de la lampe sera d'environ 3.000 heures (contre environ 2.000 heures en mode Luminosité).

Ajuster l'image projetée (Menu «REG-ECR»)

Opération du menu → Page 37

① Régler le mode redimensionner

Remarque

• Pour plus de détails sur le mode redimensionner, voir pages 30 et 31.
• Vous pouvez également appuyer sur RESIZE sur la télécommande pour régler le mode de redimensionnement. (Voir page 30.)

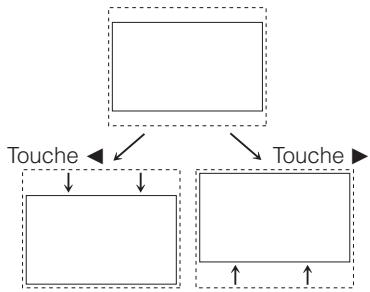

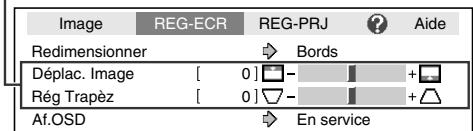

Ajuster la position de l'image

Vous pouvez déplacer l'image projetée verticalement.

③ Correction trapèze

Lorsque l'image est projetée soit du haut, soit du bas vers l'écran en angle, l'image souffre d'une distorsion trapézoïdale. La fonction de correction de cette distorsion trapézoïdale est appelée Correction trapèze.

Sélectionnez «Rég Trapèz» dans le menu «REG-ECR», puis ajustez avec la barre coulissante.

Voir page 28 pour de plus amples détails sur la correction trapèze.

Remarque

• La Correction Trapèze peut être ajustée dans un angle maximum d'environ ±20 degrés (lorsque le mode «Redimensionner» est réglé sur «Normal»).

Remarque

• Vous ne pouvez pas régler cette rubrique si «Redimensionner» est sur «Normal».

Ajuster l'image projetée (Menu «REG-ECR») (Suite)

Opération du menu → Page 37

Régler l'affichage à l'écran

Retourner/Inverser les images projetées

Rubriques liéconnables	Description
En service	Tous les affichages à l'écran sont affichés.
Hors service	ENTRÉE/VOLUME/SOURDINE AV/GEL D'IMAGE/SYNC.AUTOMAT/REDIMENSIONNER/MODE IMAGE/«Une touche invalide a été activée.» ne s'affichtant pas.

Rubriques sélectionnables	Description
Avant	Image normale (Projetée de l'avant de l'écran)
Plaf + avant	Image returnée (Projetée de l'avant de l'écran avec un projecteur returné)
Arrière	Image inversée (Projetée de l'arrête de l'écran ou avec un miroir)
Plaf + arr.	Image inversée et returnée (Projetée avec un miroir)

Voir page 19 pour de plus amples détails sur le mode de projection (PRJ).

Sélectionner l'image d'arrière-plan

Sélectionner la langue de l'affichage à l'écran

Rubriques sélectionnables	Description
Logo	Ecran du logo Sharp
Bleu	Ecran bleu
Non	—

Le projecteur peut commuter entre 15 langues d'affichage à l'écran.

Sélectionner le guide de réglage

Anglais

Allemand

Espagnol

Néerlandais

Français

Italien

Suédois

Portugais

Chinois

Coréen

Japonais

Russe

S² = DS²

Polonais

Turc

Ajuster les fonctions du projecteur (Menu «REG-PRJ»)

Opération du menu → Page 37

① Fonction d'extinction automatique

Rubriques liéquémentables	Description
En service	Sieldom signal d'entrée n'est détecté pendant plus de 15 minutes, le projecteur passera automatiquement en mode veille.
Hors service	La fonction d'extinction automatique sera désactivée.

Remarque

• Lorsque la fonction d'extinction automatique est sur «En service», 5 minutes avant que le projecteur ne passe en mode veille, le message «Entrée en mode VEILLE dans X min.» apparaîtra sur l'écran pour indiquer les minutes restantes.

Fonction de remise en marche automatique

Rubriques sélectionables	Description
En service	Si le cordon d'alimentation est débranché de la prise secteur ou si le disjoncteur est coupé quand le projecteur est sous tension, le projecteur se remet automatiquement sous tension quand le cordon d'alimentation est rebranché sur la prise secteur ou quand le disjoncteur est rétabli.
Hors service	Le projecteur ne se met automatiquement sous tension quand le cordon d'alimentation est rebranché sur la prise secteur ou quand le disjoncteur est rétabli.

③ Mode VEILLE

Quand la fonction est réglée sur «Eco», la consommation d'énergie est réduite en mode de veille.

Rubriques sélectionables	Description
Eco	La sortie moniteur et les fonctions et les fonctions RS-232C sont mises hors service en mode de veille.
Standard	La sortie moniteur et les fonctions et les fonctions RS-232C restent en service même si le projeteur est en mode de veille.

(4) Régler le bip de confirmation (Son du système)

Rubriques liéptionnables	Description
En service	Un son de confirmation est émis lorsqu'le projeteur se met sous/hors tension.
Hors service	Aucun son de confirmation n'est émis.

⑤ Réglage de l'enceinte

Rubriques liéctionnables	Description
En service	Le signal audio est émis de l'enceinte interne.
Hors service	Le signal audio n'est pas émis de l'enceinte interne.

⑥ Entrée audio

Cette fonction vous permet de sélectionner la combinaison appropriée de prises d'entrée audio pour chaque mode d'entrée.

Rubriques sélectionables	Description
Audio 1	La prise d'entrée AUDIO 1 est utilisé comme prise d'entrée audio.
Audio 2	La prise d'entrée AUDIO 2 est utilisé comme prise d'entrée audio.

Ajuster les fonctions du projecteur (Menu «REG-PRJ») (Suite)

Opération du menu → Page 37

Sélection de la vitesse de transmission (RS-232C)

Assurez-vous que le projecteur et l'ordinateur sont programmés sur le même débit en baud.

Rubriques liéptionnables	Description
9600bps	La vitesse de transmission est lente.
115200bps	La vitesse de transmission est rapide.

Réglage du mode ventilation

Cette fonction modifie la vitesse de rotation du ventilateur.

Rubriques選tionnables	Description
Normal	Convient à des environnements normaux.
Élevé	Sélectionné ce réglage lorsque vousutilissez le projecteur à une altitude de1.500 mètres environ (4.900 pieds) ou plus.

Lorsque le «Mode Ventilation» est réglé sur «Élevé», la rotation du ventilateur s'accélère et celui-ci devient plus bruyant.

Vérifier le statut de la durée de vie de la lampe

Vous pouvez confirmer la durée d'utilisation cumulative de la lampe et sa durée de vie restante (pourcentage).

Condition d'utilisation de la lampe	Durée de vie restante de la lampe
	«Durée de vie»	100%
Opérée exclusivement avec Réglage lampe sur «Eco + Veille»	Environ 3.000 heures	Environ 150 heures
Opérée exclusivement avec Réglage lampe sur «Luminos.»	Environ 2.000 heures	Environ 100 heures

Remarque

• Il est recommandé de changer la lampe lorsque la durée de vie restante de la lampe atteint 5%.
• La durée de vie de la lampe peut varier selon les conditions d'utilisation.

Fonction de verrouillage du système

Cette fonction empêche une utilisation non autorisée du projecteur. Une fois cette fonction activée, les utilisateurs doivent saisir le code clavier correct à chaque fois que le projecteur est mis en marche. Nous vous suggérons de garder le code clavier dans un lieu sûr auquel peuvent accéder uniquement les utilisateurs autorisés.

Info

• Si vous perdez ou oubliez votre code clavier, prenez contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche (voir page 64). Même si la garantie du produit est toujours valable, la réinitialisation du code clavier aura un coût.

Régler/changer le code clavier

1

Sélectionnez «Verrou. Système», puis appuyez sur ENTER ou ▶

2

Sélectionnez «Suivant», puis appuyez sur ENTER.

L'écran de saisie du code clavier apparaît.

3

Appuyez sur les 4 touches sur la télécommande ou sur le projecteur pour saisir le code clavier prédéfini dans «Ancien code». Lors du réglage du code clavier pour la première fois, appuyez sur ▼ sur le projecteur quatre fois.

REG-PRJ
Activation du verrou système
Ancien code	--- --
Nouveau code	--- --
Reconfirmer	--- --

Remarque

• Si vous saisissez un code clavier erroné, l'écran revient au premier point de l'«Ancien code». Le code clavier préétabli consiste dans les 4 touches ▼ sur le projecteur. Si vous appuyez sur quatre fois, l'écran de saisie du code clavier disparaît.

4

Appuyez sur les 4 touches sur la télécommande ou sur le projecteur pour saisir le nouveau code clavier dans «Nouveau code».

Remarque

• Vous ne pouvez pas utiliser les touches suivantes pour le code clavier : STANDBY/ON, ON, STANDBY
• ENTER
• L-CLICK, R-CLICK/RETURN
• MENU/HELP
• La fonction de verrouillage du système reconnaît chaque touche sur la télécommande ou sur le projecteur comme une touche individuelle, même si elles partagent le même nom de touche. Si vous avez utilisé les touches sur le projecteur pour régler le code clavier, celui-ci ne pourrait pas être annulé avec la télécommande.

5

Saisissez le même code clavier dans « Confirmer ».

Remarque

Pour annuler le code clavier que vous avez déjà établi

• Appuyez sur ∇ sur le projecteur quatre fois aux étapes 3 et 4 ci-dessus. Lorsque le verrouillage du système est réglé, l'écran de saisie du code clavier apparaît après la mise sous tension. Lorsqu'il apparaît, entrez le bon code clavier pour lancer la projection.

Écran de saisie du code clavier

Verrou. Système

Fonction blocage touches

Blocage des touches de fonctionnement sur le projecteur

Utilisez cette fonction pour bloquer les touches de fonctionnement sur le projecteur.

■ Blocage des touches de fonctionnement

Maintenez enfoncée ENTER sur le projecteur pendant environ 5 secondes pendant que le projecteur est mis sous tension.

Affichage à l'écran

Fonction blocage touches activée

• La fonction de blocage des touches n'affecte pas les opérations effectuées avec les touches de la télécommande.
• Vous ne pouvez pas utiliser la fonction de blocage des touches alors que le projecteur se met en route.

Désactivation du blocage des touches

Maintenez enfoncée ENTER sur le projecteur pendant environ 5 secondes.

Affichage à l'écran

Fonction blocage touches désactivée

• Lorsque le projecteur est en mode veille, vous pouvez libérer le blocage des touches en maintenant enfoncées simultanément ENTER et STANDBY/ON sur le projecteur pendant environ 5 secondes.

Info

• La fonction de blocage des touches n'est pas opérationnelle si le projecteur : affiche les écrans «Guide de Réglage» ou «Menu», est en mode veille, se met en route, change de signal d'entrée, exécute la fonction «Sync.Automat.», est en mode «Gel d'image» ou sur l'écran «Verrou. Système» pendant la mise en route.

Guide de dépannage avec le menu «Aide»

Cette fonction vous indique comment résoudre les problèmes survenant lors de l'utilisation.

Utiliser les fonctions du menu «Aide»

Exemple : Lorsqu'une image saccadée apparaît, opération à effectuer pour résoudre le problème d'image saccadée lors de la projection du signal RVB de l'ordinateur.

1. Appuyez sur MENU/HELP.

2. Appuyez sur ◄ ou ► pour sélectionner « Aide », puis appuyez sur ENTER.

3. Appuyez sur ▲ ou ▼ pour sélectionner « Des bandes verticales ou des clignotements s'affichent. » sur le menu Aide, puis appuyez sur ENTER.

▼ Appuyez sur ENTER.

4. Sélectionnez « Enclenchez la procédure “Sync. Automat.” » puis appuyez sur ENTER.

5. Si l'image ne s'améliore pas, sélectionnez « Régler le bruit horizontal », puis appuyez sur ENTER.

6. Appuyez sur ◄ ou ► pour ajuster. Aide Phase [0] SEL/REG. ◄ ► Menu Ret. FIN

Remarque

• Vous pouvez ajuster les rubriques cochées (✔).
• Les rubriques dans le menu «Aide» changent en fonction du signal d'entrée ou du réglage sélectionné.
• Si le problème persiste, reportez-vous au « Guide de dépannage » (voir pages 62 et 63). Lorsque vous sélectionnez « sRVB » dans « Mode image », la rubrique « La couleur est délavée et pauvre » ne s'affiche pas. Cela signifie que vous ne pouvez pas modifier les types de signal d'entrée.

Entretien

Nettoyage du projecteur

Assurez-vous d'avoir débranché le cordon d'alimentation avant de nettoyer le projecteur. Le coffret ainsi que le panneau de commande sont en plastique. Évitez d'utiliser du benzène ou du diluant, car ils peuvent endommager la finition du coffret. N'utilisez pas de produits volatils comme des insecticides sur le projecteur.

N'attachez pas d'éléments en caoutchouc ou en plastique sur le projecteur pendant de longues périodes.

Les effets de certains de ces agents sur le plastique peuvent endommager la qualité ou la finition du projecteur.

Retirez délicatement la saleté avec un chiffon doux. Si la saleté est tenace, trempez un chiffon dans un détergent neutre dilué dans l'eau, essorez-le bien, puis essuyez le projecteur.

Des produits de nettoyage agressifs risquent de décolorer, déformer ou abîmer le revêtement du projecteur. Faites un essai sur une petite zone peu visible du projecteur avant utilisation.

Nettoyage de l'objectif

Utilisez une soufflette ou une lingette nettoyante pour objectif vendue dans le commerce (pour lunettes et objectifs de caméra) pour nettoyer l'objectif. N'utilisez aucun liquide de type agent de nettoyage, sous peine d'endommager le revêtement de la surface de l'objectif. Comme la surface de l'objectif peut être facilement endommagée, prenez garde de ne pas la rayer ni la heurter.

Nettoyage de l'entrée et de la sortie d'air

Utilisez un aspirateur pour retirer la poussière de la sortie et de l'entrée d'air.

Info

• Si vous souhaitez nettoyer les orifices d'air pendant le fonctionnement du projecteur, veillez à appuyer sur STANDBY/ON sur le projecteur ou sur STANDBY sur la télécommande et mettez le projecteur en mode veille. Après que le ventilateur de refroidissement s'est arrêté, nettoyez les orifices.

Indicateurs d'entretien

• Les témoins d'avertissement (témoin d'alimentation, témoin de la lampe et témoin d'avertissement de température) sur le projecteur indiquent des problèmes dans le projecteur. En cas de problème, soit le témoin d'avertissement de température soit le témoin de la lampe s'allumera en rouge, et le projecteur passera en mode veille. Une fois le projecteur passé en mode veille, suivez les procédures indiquées ci-dessous.

Vue du dessus

À propos du témoin d'avertissement de température

TEMP.

Si la température à l'intérieur du projecteur augmente, à cause de l'obstruction des orifices d'air ou de l'emplacement d'installation, « TEMP » s'allumera dans le coin inférieur gauche de l'image. Si la température ne cesse d'augmenter, la lampe s'éteindra et le témoin d'avertissement de température clignotera, le ventilateur de refroidissement fonctionnera, puis le projecteur passera en mode veille. Après que « TEMP. » apparaît, procédez rigoureusement comme décrit page 49.

À propos du témoin de la lampe

Changer la lampe.

Lorsque la durée de vie restante de la lampe atteint 5 % ou moins, (jaune) et « Changer la lampe. » s'afficheront sur l'écran. Lorsque le pourcentage atteint 0 %, il passera à (rouge), la lampe se mettra automatiquement hors tension et le projecteur passera automatiquement en mode veille. Alors, le témoin de la lampe s'allumera en rouge. Si vous tentez de mettre le projecteur sous tension une quatrième fois sans remplacer la lampe, le projecteur ne se mettra pas en route.

Témoins sur le projecteur

Témoin d'alimentation	Allumé en rouge	Normal (Veille)
	Allumé en vert	Normal (Sous tension)
	Clignote rouge	Anormal (Voir page 49.)
	Clignote vert	Normal (Refroidissement)
Témoin de la lampe	Allumé en vert	Normal
	Clignote vert	La lampe se met en route.
	Allumé en rouge	La lampe s'arrête de façon intempéste ou nécessite d'être changée. (Voir page 49.)
Témoin d'avertissement de température	Hors service	Normal
	Allumé en rouge	La température interne est anormalement élevé. (Voir page 49.)

Indicateurs d'entretien			Problème	Cause	Solution possible
	Normal	Anormal
Témoin d'avertissement de température	Hors service	Allumé en rouge (Veille)	La température interne est anormalement élevé.	• Entrée d'air bloquée	• Placez le projecteur dans un endroit avec une ventilation ajustée. (Voir page 8.)
				• Panne du ventilateur de refroidissement • Défaillance du circuit interne • Entrée d'air bouchée	• Apportez le projecteur à votre revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche (voir page 64) pour réparation.
Témoin de la lampe	Allumé en vert (Clignote vert si la lampe se met en route ou s'arrête.)	Allumé en rouge	La lampe ne s'allume pas.	• La lampe s'arrête de façon intempestive.	• Débranchez la fiche du cordon d'alimentation de la prise murale puis rebranchez-la.
			Le moment est venu de changer la lampe.	• La durée de vie de la lampe restante atteint 5% ou moins.	• Remplacez avec soin la lampe. (Voir page 51.)• Apportez le projecteur à votre revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche (voir page 64) pour réparation. • Prenez le plus grand soin lors du remplacement de la lampe. • Installez fermement le couvercle.
		Allumé en rouge (Veille)	La lampe ne s'allume pas.	• Lampe grillée • Défaillance du circuit de la lampe
Témoin d'alimentation	Allumé en vert/Allumé en rouge Clignote vert (Refroidissement)	Clignote rouge	Le t'émern d'alimentation clignote en rouge lorsque le projecteur est sous tension.	• Le couvercle de l'unité de la lampe est ouvert.	• Si le t'émern d'alimentation clignote en rouge même quand le couvercle de l'unité de lampe est fermement installé, demandez conseil auprès de votre revendeur de projecteur Sharp autorisé ou du service après-vente le plus proche (voir page 64).

Info

• Si le témoin d'avertissement de température s'allume et le projecteur passe en mode veille, procédez aux solutions possibles générées ci-dessus, puis attendez que le projecteur ait complètement refroidi avant de brancher le cordon d'alimentation et de remettre sous tension. (Au moins 10 minutes.)
• Si le projecteur est mis hors tension durant un bref moment suite à une coupure de courant ou toute autre cause pendant l'utilisation du projecteur, et que l'alimentation est immédiatement rétablie, le témoin de la lampe s'allumera en rouge et la lampe risquera de ne pas s'allumer. Le cas échéant, débranchez la fiche du cordon d'alimentation de la prise murale, replacez-la dans la prise murale, puis remettez sous tension.
• Le ventilateur de refroidissement maintient la température interne du projecteur constante et cette fonction est contrôlée automatiquement. Le bruit du ventilateur de refroidissement peut varier pendant l'opération parce que la vitesse du ventilateur peut changer, ce qui n'est pas le signe d'un dysfonctionnement.

À propos de la lampe

Lampe

Il est recommandé que la lampe (vendue séparément) soit remplacée lorsque la durée de vie restante de la lampe atteint 5 % ou moins, ou si vous remarquez une détérioration significative de la qualité de l'image et des couleurs. La durée de vie de la lampe (en pourcentage) peut être vérifiée à l'écran. (Voir page 44.) ■ Procurez-vous une lampe de remplacement de type AN-XR30LP dans votre lieu d'achat, chez votre revendeur de projecteur Sharp agréé ou auprès du service après-vente le plus proche.

REMARQUE IMPORTANTE POUR LES CLIENTS AMÉRICAINS :

La lampe incluse avec ce projecteur est couverte par une garantie limitée de 90 jours sur les pièces et la main-d'œuvre. Toute intervention sur ce projecteur sous garantie, y compris le remplacement de la lampe, doit être effectuée par un revendeur de projecteur Sharp agréé ou un service après-vente. Pour connaître le nom et l'adresse du revendeur de projecteur Sharp agréé ou du service après-vente le plus proche, appelez gratuitement le : 1-888-GO-SHARP (1-888-467-4277).

ÉTATS-UNIS UNIQUEMENT

Précaution concernant la lampe

• Ce projecteur utilise une lampe à mercure sous pression. Un bruit sourd peut indiquer une panne de la lampe. Une panne de la lampe peut être attribuée à diverses causes, comme une chaleur excessive, un refroidissement insuffisant, une surface rayée ou une détérioration de la lampe due à un dépassement de la durée d'utilisation. La durée d'utilisation avant qu'une défaillance ne se produise varie considérablement selon la lampe et/ou les conditions et fréquences d'utilisation. Il est important de noter qu'une défaillance se traduit souvent par l'éclatement de l'ampoule. ■ Lorsque le témoin de remplacement de la lampe et l'icône d'affichage à l'écran sont allumés, il est recommandé de remplacer la lampe immédiatement, même si la lampe semble fonctionner normalement. Si la lampe se rompt, des débris de verre risquent de se répandre dans le projecteur. Le cas échéant, nous vous recommandons de contacter votre revendeur de projecteur Sharp agréé ou le service après-vente le plus proche pour assurer une opération sûre. Si la lampe se rompt, les débris de verre peuvent se répandre dans le compartiment de la lampe ou le gaz contenu dans la lampe peut être dispersé dans la pièce via la sortie d'air. Comme le gaz de cette lampe contient du mercure, aérez bien la pièce si la lampe casse et évitez toute exposition au gaz dissipé. En cas d'exposition au gaz, consultez un médecin dès que possible.

Remplacement de la lampe

Attention

• Ne retirez pas la lampe du projecteur juste après utilisation. La lampe sera très chaude et pourrait être à l'origine d'une brûlure ou d'une blessure.
• Attendez au moins une heure après avoir débranché le câble d'alimentation pour permettre à la surface de la lampe de refroidir complètement avant de l'enlever.

- Changez la lampe avec précaution en respectant les instructions décrites dans cette section. Si vous le souhaitez, vous pouvez faire remplacer la lampe chez votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.

• Si la nouvelle lampe ne s'allume pas après remplacement, apportez votre projecteur au revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche pour réparation.

Déposer et poser la lampe

Avertissement !

• Ne déposez pas la lampe du projecteur juste après utilisation. La lampe et les pièces autour de la lampe seront très chaudes et peuvent provoquer des brûlures ou blessures.

Accessoire en option

Unité de la lampe AN-XR30LP

Info

• Ne touchez pas la surface en verre de la lampe ou l'intérieur du projecteur.
• Pour éviter de vous blesser et d'endommager la lampe, veillez à suivre attentivement les étapes ci-dessous.
• Ne desserrez pas d'autres vis sauf celles du couvercle de la lampe et de l'unité de la lampe.

1

Appuyez sur STANDBY/ON sur le projecteur ou STANDBY sur la télécommande pour mettre le projecteur en mode veille.

• Attendez que le ventilateur de refroidissement s'arrête.

2

Débranche le cordon d'alimentation.

• Débranchez le cordon d'alimentation de la prise CA. Laissez la lampe jusqu'à ce qu'elle ait complètement refroidie (environ 1 heure).

3

Déposer le couvercle de la lampe.

• Retournez le projecteur. Dévissez la vis de service de l'utilisateur (①) qui maintient en place le couvercle de la lampe. Déposez le couvercle de la lampe (②).

Vis de service de l'utilisateur

(pour le couvercle de la lampe)

À propos de la lampe (Suite)

4 Déposez la lampe.

• Dévissez les vis de fixation de la lampe. Maintenez la lampe et tirez-la dans le sens de la flèche. À cet instant, gardez la lampe à l'horizontale et ne l'inclinez pas.

5 Insérez la nouvelle lampe.

• Enfoncez fermement la lampe dans le compartiment de la lampe. Serrez les vis de fixation.

6 Remettez le couvercle de la lampe.

• Alignez le taquet sur le couvercle de la lampe (①) et placez-le tout en appuyant sur le taquet (②) pour le fermer. Puis serrez la vis réservée à l'entretien pour maintenir en place le couvercle de la lampe (③).

Info

• Si la lampe et le couvercle de la lampe ne sont pas correctement installés, le projecteur ne se mettra pas sous tension, même si le cordon d'alimentation est branché sur le projecteur.

Remettre à zéro la minuterie de la lampe

Remettez à zéro la minuterie de la lampe après remplacement de la lampe.

Info

• Veillez à remettre à zéro la minuterie de la lampe uniquement lors du remplacement de la lampe. Si vous remettez à zéro la minuterie de la lampe et continuez à utiliser la même lampe, vous risquez d'endommager ou de faire exploser la lampe.

1 Raccordez le cordon d'alimentation.

• Branchez la fiche du cordon d'alimentation dans la prise CA du projecteur.

2 Remettez à zéro la minuterie de la lampe.

• Tout en appuyant simultanément sur MENU/HELP, ENTER et sur le projecteur, appuyez et maintenez enfoncée STANDBY/ON sur le projecteur.
• «LAMPE 0000H» est affiché, indiquant que la minuterie de la lampe est remise à zéro.

Ranger le projecteur

Comment utiliser la mallette de rangement

Lorsque vous rangez le projecteur, placez le capuchon d'objectif sur l'objectif, et posez le projecteur dans la mallette de rangement fournie.

1 Ouvrez le couvercle de la mallette de rangement. 2 Placez le projecteur dans la mallette de rangement.

Info

Assurez-vous que le projecteur a suffisamment refroidi avant de l'installer dans la mallette. Veillez à placer le capuchon d'objectif sur l'objectif afin de le protéger. - Placez le projecteur dans la mallette de rangement avec l'objectif faisant face à la poignée. Assurez-vous que le projecteur est bien maintenu en place à l'aide de la bande de fixation. - N'exposez pas la mallette de rangement aux rayons directs du soleil et ne la placez pas près d'une source de chaleur. La mallette de rangement pourrait changer de couleur ou se déformer.

3. Refermez le couvercle de la mallette de rangement. 4. Placez les accessoires dans la poche avant de la mallette de rangement.

Capuchon d'objectif

Bande de fixation

Accessoires fournis (Télécommande, etc.)

Raccordement et affectation des broches

Prises d'entrée COMPUTER/COMPONENT et de sortie COMPUTER/COMPONENT : Mini connecteur femelle D-sub à 15 broches

11 15 6 10	Entrée/Sortie COMPUTER		Entrée/Sortie COMPONENT
	N° de broche	Signal	N° de broche	Signal
	1.	Entrée videoe (rouge)	1.	PR (CR)
	2.	Entrée videoe (vert/synchro sur vert)	2.	Y
	3.	Entrée videoe (bleu)	3.	PB (CB)
	4.	Pas raccordé	4.	Pas raccordé
	5.	Pas raccordé	5.	Pas raccordé
	6.	Terre (rouge)	6.	Terre (PR)
	7.	Terre (vert/synchro sur vert)	7.	Terre (Y)
	8.	Terre (bleu)	8.	Terre (PB)
	9.	Pas raccordé	9.	Pas raccordé
	10.	TERRE	10.	Pas raccordé
	11.	Pas raccordé	11.	Pas raccordé
	12.	Données bidirectionnelles	12.	Pas raccordé
	13.	Signal de synchro horizontal : niveau TTL	13.	Pas raccordé
	14.	Signal de synchro vertical : niveau TTL	14.	Pas raccordé
	15.	Horloge donnéesés	15.	Pas raccordé

Prise DVI-I : Connecteur à 29 broches

• Entrée DVI numérique N° de broche Signal		N° de broche Signal
1.	Données 2- T.M.D.S	16.	Détection de branchement à chaud
2.	Données 2+ T.M.D.S
3.	Écran données 2 T.M.D.S	17.	Données 0- T.M.D.S
4.	Pas connectée	18.	Données 0+ T.M.D.S
5.	Pas connectée	19.	Écran données 0 T.M.D.S
6.	Horloge DDC	20.	Pas connectée
7.	Donnée DDC	21.	Pas connectée
8.	Pas connectée	22.	Écran horloge T.M.D.S
9.	Donnée 1- T.M.D.S	23.	Horloge+ T.M.D.S
10.	Donnée 1+ T.M.D.S	24.	Horloge- T.M.D.S
11.	Écran donnée 1 T.M.D.S	C1.	Pas connectée
12.	Pas connectée	C2.	Pas connectée
13.	Pas connectée	C3.	Pas connectée
14.	Alimentation +5 V	C4.	Pas connectée
15.	Masse	C5.	Masse

• Entrée RVB analogique DVI

N° debroche	Signal	N° debroche	Signal
1.	Pas connectée	16.	Détection debranchement à chaud
2.	Pas connectée
3.	Pas connectée	17.	Pas connectée
4.	Pas connectée	18.	Pas connectée
5.	Pas connectée	19.	Pas connectée
6.	Horloge DDC	20.	Pas connectée
7.	Données DDC	21.	Pas connectée
8.	Sync. verticale	22.	Pas connectée
9.	Pas connectée	23.	Pas connectée
10.	Pas connectée	24.	Pas connectée
11.	Pas connectée	C1.	Entrée analogue rouge
12.	Pas connectée	C2.	Entrée analogique verte(Sync sur le vert)
13.	Pas connectée	C3.	Entrée analogue bleu
14.	Alimentation +5 V	C4.	Sync. horizontal(Syncronisation composite)
15.	Masse	C5.	Masse

• Entrée composant analogique DVI

N° debroche	Signal	N° debroche	Signal
1.	Pas connectée	16.	Pas connectée
2.	Pas connectée	17.	Pas connectée
3.	Pas connectée	18.	Pas connectée
4.	Pas connectée	19.	Pas connectée
5.	Pas connectée	20.	Pas connectée
6.	Pas connectée	21.	Pas connectée
7.	Pas connectée	22.	Pas connectée
8.	Pas connectée	23.	Pas connectée
9.	Pas connectée	24.	Pas connectée
10.	Pas connectée	C1.	Entrée analogue Pr/Cr
11.	Pas connectée	C2.	Entrée analogue Y
12.	Pas connectée	C3.	Entrée analogue Pb/Cb
13.	Pas connectée	C4.	Pas connectée
14.	Pas connectée	C5.	Masse
15.	Masse

Prise RS-232C : Mini connecteur femelle DIN à 9 broches

N° de broche

1.

2.

3.

4.

5.

6.

7.

8.

9.

Signal

RD

SD

SG

RS

CS

Désignation

Réception de données

Envoi de données

Masse logique

Demande d'émission

Prêt à émettre

E/S

Entrée

Sortie

Référence

Pas raccordé

Raccordé au circuit interne

Raccordé au circuit interne

Pas raccordé

Raccordé au circuit interne

Pas raccordé

Raccordé à CS dans le circuit interne

Raccordé à RS dans le circuit interne

Pas raccordé

Prise RS-232C : Mini connecteur mâle D-sub à 9 broches de l'adaptateur RS-232C DIN-D-sub

N° de broche

1.

2.

3.

4.

5.

6.

7.

8.

9.

Désignation

Réception de données

Envoi de données

Masse logique

Demande d'émission

Prêt à émettre

E/S

Entrée

Sortie

Référence

Pas raccordé

Raccordé au circuit interne

Raccordé au circuit interne

Pas raccordé

Raccordé au circuit interne

Pas raccordé

Raccordé à CS dans le circuit interne

Raccordé à RS dans le circuit interne

Pas raccordé

Connexion recommandée pour le câble RS-232C : connecteur femelle D-sub à 9 broches

N° de broche

1.

2.

3.

4.

5.

6.

7.

8.

9

(1) RD SD ER SG DR RS CS CI

nali

1 — — — — — — —

N° de broche

8. 9.

Signal

CD RD SD ER SG DR RS CS CI

Remarque

• Selon le périphérique de contrôle utilisé, il pourra être nécessaire de raccorder la broche 4 et la broche 6 sur le périphérique de contrôle (par exemple un ordinateur).

Projecteur N° de broche

Prise USB : Connecteur USB de type B

Ordinateur N° de broche

N° de broche

3. 4.

Signal

VCC USB- USB+ SG

Désignation

Alimentation USB Données USB Données USB+ Masse signalétique

Spécifications et réglages des commandes RS-232C

Commande par ordinateur

Un ordinateur peut être utilisé pour commander le projecteur en raccordant un câble de commande sérielle RS-232C (de type croisé, vendu séparément) au projecteur. (Voir page 24 pour le raccordement.)

Configurez les réglages du port série de l'ordinateur pour qu'ils correspondent à ceux du câble.

Format du signal : Conforme à la norme RS-232C.

Débit en baud : * 9.600 bps/115.200 bps

Longueur des données : 8 bits

Bit de parité : Aucun

Bit d'arrêt : 1 bit

Commande de flux : Aucune

• Configurez le même débit en baud pour le projecteur et l'ordinateur.

Format basique

Les commandes provenant de l'ordinateur sont envoyées dans l'ordre suivant : commande, paramètre et code de retour. Après que le projecteur traite la commande provenant de l'ordinateur, il envoie un code de réponse à l'ordinateur.

Format de commande

Commande à 4 chiffres

Code de retour (ODH)

Format du code de réponse

Réponse normale

Réponse en cas de problème (erreur de communication ou commande erronée)

O

K

Code de return (0DH)

E

R

R

Code de return (ODH)

Info

• Lorsque vous commandez le projecteur par les commandes RS-232C à partir de l'ordinateur, attendez au moins 30 secondes après la mise sous tension pour transmettre les commandes.
• Après avoir envoyé une commande de sélection d'entrée et reçu un code «OK», le projecteur peut prendre un certain temps pour traiter la commande. Sachez que les commandes doivent être envoyées à un intervalle d'au moins 5 secondes.
• Lorsque plus d'un code est envoyé, envoyez chaque commande uniquement après que le code de réponse pour la commande précédente provenant du projecteur a été vérifié. ·POWR????»TABN 1》TLPS 1》TPOW 1》TLPN 1》TLTT 1

“TLTL 1”“TNAM 1”“MNRD 1”“PJNO 1”

• Quand le projecteur reçoit un paramètre de commande spécial comme montré ci-dessous :
• L'affichage à l'écran ne disparaîtra pas.
• La programmation «Extinction Auto» ne sera pas réinitialisée.
• Des paramètres de commande spéciaux sont disponibles pour les applications qui nécessitent une interrogation continue.

Remarque

• Si un tiret de soulignement (_) apparaît dans la colonne des paramètres, entrez un espace.
• Si un astérisque (*) apparaît dans la colonne des paramètres, entrez une valeur dans la plage indiquée entre parenthèses dans Contenus de Commandes. 1 Pour configurer le nom du projecteur, envoyez les commandes dans l'ordre : PJN1, PJN2 et PJN3. 2 Cette commande doit être envoyée uniquement après l'envoi de la commande «IRGB__2» et la réception de la réponse «OK». 3 La commande de réinitialisation du compteur d'heures de la lampe n'est disponible qu'en mode veille.

Commandes

Exemple : Lorsque vous mettez le projecteur sous tension, procédez au réglage suivant.

Ordinateur

P

O

W

R

_

_

_

1

Projecteur

O

K

←

CONTENUS DE COMMANDES			COMMANDE			PARAMETRE			RETOUR
									Sous tension	Mode veille (ou temps de démarriage de 30 secondes)
Alimentation	Activé		P	O	W	R	-	-	1	OK ou ERR
	Déactivé		P	O	W	R	-	-	0	OK
	État		P	O	W	R	?	?	?	1
Condition de projecteur			T	A	B	N	-	-	1	0: Normal1: Temp. élevée8: Durée de vie restante de la lampe 5% ou moins16: Lampe grillée32: Lampe non-allumée
										0: Normal1: Temp. élevée2: Err. Ventilateur4: Couvercle de la lampe ouvert8: Durée de vie restante de la lampe 5% ou moins16: Lampe grillée32: Lampe non-allumée64: Temp. anormalement élevée
Lampe	État		T	L	P	S	-	-	1	0: Déactivé, 1:Activé, 2:Reprise,3:En attente, 4:Erreur lampe
	État d'alimentation		T	P	O	W	-	-	1	1: Activé, 2:Refroidissement
	Quantité		T	L	P	N	-	-	1	1
	Durée d'utilisation (heures)		T	L	T	T	-	-	1	0 - 9999(Entier)
	Durée d'utilisation (minutes)		T	L	T	M	-	-	1	0, 15, 30, 45
	Durée de vie (pourcentage)		T	L	T	L	-	-	1	0% - 100%(Entier)
Nom	Vérification Nom Modèle		T	N	A	M	-	-	1	XGF260X / XGF210X
	Vérification Nom Modèle		M	N	R	D	-	-	1	XG-F260X / XG-F210X
	Réglage de Nom du Projecteur 1(quière premiers caractères)*1		P	J	N	1	*	*	*	OK ou ERR
	Réglage de Nom du Projecteur 2(quière caractères centraux)*1		P	J	N	2	*	*	*	OK ou ERR
	Réglage de Nom du Projecteur 3(quière derniers caractères)*1		P	J	N	3	*	*	*	OK ou ERR
	Vérification du Nom du Projecteur		P	J	N	0	-	-	1	Nom du Projecteur
Changement d'entrée	Ordinateur		I	R	G	B	-	-	1	OK ou ERR
	DVI		I	R	G	B	-	-	2	OK ou ERR
	Sélection DVI-D Ordinateur*2		I	B	D	S	-	-	1	OK ou ERR
	Sélection DVI-D Video*2		I	B	D	S	-	-	2	OK ou ERR
	Sélection DVI Analogique*2		I	B	D	S	-	-	3	OK ou ERR
	S-Viséo		I	V	E	D	-	-	1	OK ou ERR
	Vidéo		I	V	E	D	-	-	2	OK ou ERR
	Contrôle entrée RVB		I	R	G	B	?	?	?	1: Ordinateur, 2: DVI ou ERR
	Contrôle vidéo entrée		I	V	E	D	?	?	?	1: S-Viséo, 2: Video ou ERR
	Contrôle mode entrée		I	M	O	D	?	?	?	1: RVB, 2: Video
	Contrôle entrée		I	C	H	K	?	?	?	1: Ordinateur2: DVI3: S-Viséo4: Video
Volume	Volume(0 - 60)		V	O	L	A	-	*	*	OK ou ERR
	Volume haut/bas(-10 - +10)		V	O	U	D	*	*	*	OK ou ERR
Rég Trapéz	-168 - +168		K	E	Y	S	*	*	*	OK ou ERR
Sourdine AV	Activée		I	M	B	K	-	-	1	OK ou ERR
	Déactivée		I	M	B	K	-	-	0	OK ou ERR
Gel d'image	Activée		F	R	E	Z	-	-	1	OK ou ERR
	Déactivée		F	R	E	Z	-	-	0	OK ou ERR
Sync Auto	Début		A	D	J	S	-	-	1	OK ou ERR
Redimensionner	Ordinateur	Normal	R	A	S	R	-	-	1	OK ou ERR
		Allonge	R	A	S	R	-	-	2	OK ou ERR
		Bords	R	A	S	R	-	-	6	OK ou ERR
	DVI	Normal	R	B	S	R	-	-	1	OK ou ERR
		Allonge	R	B	S	R	-	-	2	OK ou ERR
		Bords	R	B	S	R	-	-	6	OK ou ERR

CONTENUS DE COMMANDES			COMMANDE				PARAMETRE			RETOUR
										Sous tension	Mode veille (ou temps de démarriage de 30 secondes)
Redimensionner	S-Viséo	Normal	R	A	S	V	-	-	1	OK ou ERR	ERR
		Allonge	R	A	S	V	-	-	2	OK ou ERR	ERR
		Bords	R	A	S	V	-	-	3	OK ou ERR	ERR
	Vidéo	Normal	R	B	S	V	-	-	1	OK ou ERR	ERR
		Allonge	R	B	S	V	-	-	2	OK ou ERR	ERR
		Bords	R	B	S	V	-	-	3	OK ou ERR	ERR
Réinitialiser tout			A	L	R	E	-	-	1	OK ou ERR	ERR
Ordinateur ENTRÉEE	Mode Image	Standard	R	A	P	S	-	1	0	OK ou ERR	ERR
		Présentation	R	A	P	S	-	1	1	OK ou ERR	ERR
		Cinéma	R	A	P	S	-	1	2	OK ou ERR	ERR
		Jeu	R	A	P	S	-	1	3	OK ou ERR	ERR
		sRVB	R	A	P	S	-	1	4	OK ou ERR	ERR
	Contraste	-30 - +30	R	A	P	I	- *	*	*	OK ou ERR	ERR
	Luminos.	-30 - +30	R	A	B	R	- *	*	*	OK ou ERR	ERR
	Rouge	-30 - +30	R	A	R	D	- *	*	*	OK ou ERR	ERR
	Bleu	-30 - +30	R	A	B	E	- *	*	*	OK ou ERR	ERR
	Couleur	-30 - +30	R	A	C	O	- *	*	*	OK ou ERR	ERR
	Teinte	-30 - +30	R	A	T	I	- *	*	*	OK ou ERR	ERR
	Nettété	-30 - +30	R	A	S	H	- *	*	*	OK ou ERR	ERR
	Temp Clr	-2 - +2	R	A	C	T	-	*	*	OK ou ERR	ERR
	Augment. Blanc	0 - +2	R	A	W	E	-	-	*	OK ou ERR	ERR
	Progressif	Progressif 2D	R	A	I	P	-	-	0	OK ou ERR	ERR
		Progressif 3D	R	A	I	P	-	-	1	OK ou ERR	ERR
		Mode film	R	A	I	P	-	-	2	OK ou ERR	ERR
	Réinitial de l'image		R	A	R	E	-	-	1	OK ou ERR	ERR
	Type de signal	Auto	I	A	S	I	-	-	0	OK ou ERR	ERR
		RVB	I	A	S	I	-	-	1	OK ou ERR	ERR
		Composante	I	A	S	I	-	-	2	OK ou ERR	ERR
	Entrée audio	Audio 1	R	A	A	I	-	-	1	OK ou ERR	ERR
		Audio 2	R	A	A	I	-	-	2	OK ou ERR	ERR
DVI ENTRÉEE	Mode Image	Standard	R	B	P	S	-	1	0	OK ou ERR	ERR
		Présentation	R	B	P	S	-	1	1	OK ou ERR	ERR
		Cinéma	R	B	P	S	-	1	2	OK ou ERR	ERR
		Jeu	R	B	P	S	-	1	3	OK ou ERR	ERR
		sRVB	R	B	P	S	-	1	4	OK ou ERR	ERR
	Contraste	-30 - +30	R	B	P	I	- *	*	*	OK ou ERR	ERR
	Luminos.	-30 - +30	R	B	B	R	- *	*	*	OK ou ERR	ERR
	Rouge	-30 - +30	R	B	R	D	- *	*	*	OK ou ERR	ERR
	Bleu	-30 - +30	R	B	B	E	- *	*	*	OK ou ERR	ERR
	Couleur	-30 - +30	R	B	C	O	- *	*	*	OK ou ERR	ERR
	Teinte	-30 - +30	R	B	T	I	- *	*	*	OK ou ERR	ERR
	Nettété	-30 - +30	R	B	S	H	- *	*	*	OK ou ERR	ERR
	Temp Clr	-2 - +2	R	B	C	T	-	*	*	OK ou ERR	ERR
	Augment. Blanc	0 - +2	R	B	W	E	-	-	*	OK ou ERR	ERR
	Progressif	Progressif 2D	R	B	I	P	-	-	0	OK ou ERR	ERR
		Progressif 3D	R	B	I	P	-	-	1	OK ou ERR	ERR
		Mode film	R	B	I	P	-	-	2	OK ou ERR	ERR
	Réinitial de l'image		R	B	R	E	-	-	1	OK ou ERR	ERR
	Type de signal	Auto	I	B	S	I	-	-	0	OK ou ERR	ERR
		RVB	I	B	S	I	-	-	1	OK ou ERR	ERR
		Composante	I	B	S	I	-	-	2	OK ou ERR	ERR
	Entrée audio	Audio 1	R	B	A	I	-	-	1	OK ou ERR	ERR
		Audio 2	R	B	A	I	-	-	2	OK ou ERR	ERR
	Gamm dynam.	Auto	H	M	B	D	-	-	0	OK ou ERR	ERR
		Standard	H	M	B	D	-	-	1	OK ou ERR	ERR
		Amélioré	H	M	B	D	-	-	2	OK ou ERR	ERR

CONTENUS DE COMMANDES

COMMANDE

PARAMETRE

RETOUR

Sous tension

Mode veille (ou temps de démarriage de 30 secondes)

S-Viséo ENTRÉE

Mode Image

Standard

V

A

P

S

-

-

1

0

OK ou ERR

ERR

Présentation

V

A

P

S

-

-

1

1

OK ou ERR

ERR

Cinéma

V

A

P

S

-

-

1

2

OK ou ERR

ERR

Jeu

V

A

P

S

-

-

1

3

OK ou ERR

ERR

Contraste

-30 - +30

V

A

P

I

-

*

*

*

OK ou ERR

ERR

Luminos.

-30 - +30

V

A

B

R

-

*

*

*

OK ou ERR

ERR

Couleur

-30 - +30

V

A

C

O

-

*

*

*

OK ou ERR

ERR

Teinte

-30 - +30

V

A

T

I

-

*

*

*

OK ou ERR

ERR

Nettété

-30 - +30

V

A

S

H

-

*

*

*

OK ou ERR

ERR

Temp Clr

-2 - +2

V

A

C

T

-

-

*

*

OK ou ERR

ERR

Augment. Blanc

0 - +2

V

A

W

E

-

-

-

*

OK ou ERR

ERR

Progressif

Progressif 2D

V

A

I

P

-

-

-

0

OK ou ERR

ERR

Progressif 3D

V

A

I

P

-

-

-

1

OK ou ERR

ERR

Mode film

V

A

I

P

-

-

-

2

OK ou ERR

ERR

Réinitial de l'image

V

A

R

E

-

-

-

1

OK ou ERR

ERR

Entrée audio

Audio 1

V

A

A

I

-

-

-

1

OK ou ERR

ERR

Audio 2

V

A

A

I

-

-

-

2

OK ou ERR

ERR

Vidéo ENTRÉE

Mode Image

Standard

V

B

P

S

-

-

1

0

OK ou ERR

ERR

Présentation

V

B

P

S

-

-

1

1

OK ou ERR

ERR

Cinéma

V

B

P

S

-

-

1

2

OK ou ERR

ERR

Jeu

V

B

P

S

-

-

1

3

OK ou ERR

ERR

Contraste

-30 - +30

V

B

P

I

-

*

*

*

OK ou ERR

ERR

Luminos.

-30 - +30

V

B

B

R

-

*

*

*

OK ou ERR

ERR

Couleur

-30 - +30

V

B

C

O

-

*

*

*

OK ou ERR

ERR

Teinte

-30 - +30

V

B

T

I

-

*

*

*

OK ou ERR

ERR

Nettété

-30 - +30

V

B

S

H

-

*

*

*

OK ou ERR

ERR

Temp Clr

-2 - +2

V

B

C

T

-

-

*

*

OK ou ERR

ERR

Augment. Blanc

0 - +2

V

B

W

E

-

-

-

*

OK ou ERR

ERR

Progressif

Progressif 2D

V

B

I

P

-

-

-

0

OK ou ERR

ERR

Progressif 3D

V

B

I

P

-

-

-

1

OK ou ERR

ERR

Mode film

V

B

I

P

-

-

-

2

OK ou ERR

ERR

Réinitial de l'image

V

B

R

E

-

-

-

1

OK ou ERR

ERR

Entrée audio

Audio 1

V

B

A

I

-

-

-

1

OK ou ERR

ERR

Audio 2

V

B

A

I

-

-

-

2

OK ou ERR

ERR

Horloge

-150 - +150

I

N

C

L

*

*

*

*

OK ou ERR

ERR

Phase

-30 - +30

I

N

P

H

-

*

*

*

OK ou ERR

ERR

Pos. hori

-150 - +150

I

A

H

P

*

*

*

*

OK ou ERR

ERR

Pos. vert

-60 - +60

I

A

V

P

-

*

*

*

OK ou ERR

ERR

Remise à zéro de synchronisation fine

I

A

R

E

-

-

-

1

OK ou ERR

ERR

Déplac. Image

-96 - +96

L

N

D

S

-

*

*

*

OK ou ERR

ERR

Af.OSD

En service

I

M

D

I

-

-

-

1

OK ou ERR

ERR

Hors service

I

M

D

I

-

-

-

0

OK ou ERR

ERR

Système vidéo

Auto

M

E

S

Y

-

-

-

1

OK ou ERR

ERR

PAL

M

E

S

Y

-

-

-

2

OK ou ERR

ERR

SECAM

M

E

S

Y

-

-

-

3

OK ou ERR

ERR

NTSC4.43

M

E

S

Y

-

-

-

4

OK ou ERR

ERR

NTSC3.58

M

E

S

Y

-

-

-

5

OK ou ERR

ERR

PAL-M

M

E

S

Y

-

-

-

6

OK ou ERR

ERR

PAL-N

M

E

S

Y

-

-

-

7

OK ou ERR

ERR

PAL-60

M

E

S

Y

-

-

-

8

OK ou ERR

ERR

Arrière-fond

Logo

I

M

B

G

-

-

-

1

OK ou ERR

ERR

Bleu

I

M

B

G

-

-

-

3

OK ou ERR

ERR

Non

I

M

B

G

-

-

-

4

OK ou ERR

ERR

Réglage lampe

Luminos.

T

H

M

D

-

-

-

0

OK ou ERR

ERR

Eco + Veille

T

H

M

D

-

-

-

1

OK ou ERR

ERR

Spécifications et réglages des commandes RS-232C (Suite)

CONTENUS DE COMMANDES			COMMANDE			PARAMÉTURE			RETOUR
									Sous tension	Mode veille (ou temps de démarriage de 30 secondes)
Extinction Auto	En service		A	P	O	W	-	-	1	OK ou ERR	ERR
	Hors service		A	P	O	W	-	-	0	OK ou ERR	ERR
Remise en march auto	En service		A	R	E	S	-	-	1	OK ou ERR	ERR
	Hors service		A	R	E	S	-	-	0	OK ou ERR	ERR
Mode VEILLE	Standard		M	O	U	T	-	-	1	OK ou ERR	ERR
	Eco		M	O	U	T	-	-	0	OK ou ERR	ERR
Mode PRJ	Retourner	Activé	I	M	R	E	-	-	1	OK ou ERR	ERR
		Déactivé	I	M	R	E	-	-	0	OK ou ERR	ERR
	Inverser	Activé	I	M	I	N	-	-	1	OK ou ERR	ERR
		Déactivé	I	M	I	N	-	-	0	OK ou ERR	ERR
Langue	English		M	E	L	A	-	-	1	OK ou ERR	ERR
	Deutsch		M	E	L	A	-	-	2	OK ou ERR	ERR
	Espanol		M	E	L	A	-	-	3	OK ou ERR	ERR
	Nederlands		M	E	L	A	-	-	4	OK ou ERR	ERR
	Français		M	E	L	A	-	-	5	OK ou ERR	ERR
	Italiano		M	E	L	A	-	-	6	OK ou ERR	ERR
	Svenska		M	E	L	A	-	-	7	OK ou ERR	ERR
	日本語		M	E	L	A	-	-	8	OK ou ERR	ERR
	Portugués		M	E	L	A	-	-	9	OK ou ERR	ERR
	汉语		M	E	L	A	-	-	10	OK ou ERR	ERR
	韓국어		M	E	L	A	-	-	11	OK ou ERR	ERR
	Чuckий		M	E	L	A	-	-	12	OK ou ERR	ERR
	SW		M	E	L	A	-	-	13	OK ou ERR	ERR
	polski		M	E	L	A	-	-	14	OK ou ERR	ERR
	Türkce		M	E	L	A	-	-	15	OK ou ERR	ERR
Guide de Réglage	En service		S	E	G	U	-	-	1	OK ou ERR	ERR
	Hors service		S	E	G	U	-	-	0	OK ou ERR	ERR
Son du système	En service		S	S	N	D	-	-	1	OK ou ERR	ERR
	Hors service		S	S	N	D	-	-	0	OK ou ERR	ERR
Enceinte interne	En service		A	S	P	K	-	-	1	OK ou ERR	ERR
	Hors service		A	S	P	K	-	-	0	OK ou ERR	ERR
Contrôle fréquence RVB	Horizontal		T	F	R	Q	-	-	1	kHz(***.° ou ERR)	ERR
	Verticale		T	F	R	Q	-	-	2	Hz(***.° ou ERR)	ERR
Mode Ventilation	Normal		H	L	M	D	-	-	0	OK ou ERR	ERR
	Élevé		H	L	M	D	-	-	1	OK ou ERR	ERR
Réinitialisation de compteur d'heures de la lampe *3			L	P	R	E	0	0	1	ERR	OK ou ERR

Tableau de compatibilité PC

Ordinateur

• Prise en charge de signal multiple Fréquence horizontale : 15-70 kHz, Fréquence verticale : 45-85 Hz,

Horloge pixel : 12-108 MHz Signal de synchro : Compatible avec niveau TTL

• Compatible avec signal synchro sur le vert

Suit une liste des modes conformes à VESA. Toutefois, ce projecteur prend en charge d'autres signaux qui ne sont pas aux normes VESA.

PC/MAC	Résolution		Fréquence horizontal (kHz)	Fréquence vertical (Hz)	Norme VESA	Prise en charge DVI-D	Affichage
PC	VGA	640 × 350	27,0	60			Haut de gamme
			31,5	70
			37,5	85	✓
		640 × 400	27,0	60		✓
			31,5	70
			37,9	85	✓
		720 × 350	27,0	60
			31,5	70
		720 × 400	27,0	60		✓
			31,5	70
			37,9	85	✓
		640 × 480	26,2	50
			31,5	60	✓
			34,7	70
			37,9	72	✓
			37,5	75	✓
			43,3	85	✓
	SVGA	800 × 600	31,4	50
			35,1	56	✓
			37,9	60	✓
			46,6	70
			48,1	72	✓
			46,9	75	✓
			53,7	85	✓
	XGA	1024 × 768	40,3	50		✓	Vérité
			48,4	60	✓
			56,5	70	✓
			60,0	75	✓
			68,7	85	✓
	WXGA	1280 × 720	45,0	60		✓	Compression Intelligente
		1280 × 768	47,7	60
		1280 × 800	62,7	75
		1360 × 768	47,6	60
		1366 × 768	47,8	60
	SXGA	1152 × 864	55,0	60
			66,2	70
			67,5	75	✓
		1280 × 1024	64,0	60	✓
	SXGA+	1400 × 1050	64,0	60
MAC 13"	VGA	640 × 480	34,9	67			Haut de gamme
MAC 16"	SVGA	832 × 624	49,7	75
MAC 19"	XGA	1024 × 768	60,2	75			Vérité
MAC 21"	SXGA	1152 × 870	68,7	75			Compression Intelligente

Remarque

• Lorsque ce projecteur reçoit des signaux VGA au format VESA 640 × 350, « 640 × 400 » apparaît sur l'écran.
• Une qualité d'image optimale peut être obtenue en harmonisant la résolution de sortie de votre ordinateur avec la résolution native du projecteur (1024x768).

DTV

Signal	Fréquence horizontal (kHz)	Fréquence vertical (Hz)	Prise en charge DVI-D (Compatible avec HDCP)
480I	15,7	60
480P	31,5	60	✓
540P	33,8	60
576I	15,6	50
576P	31,3	50	✓
720P	37,5	50	✓
720P	45,0	60	✓
1035I	33,8	60	✓
1080I	28,1	50	✓
1080I	33,8	60	✓

Problème	Vérification	Page
?Pas d'image et pas de son ou bien le projecteur ne se met pas en route.	Le cordon d'alimentation du projeteur n'est pas branché sur la prise murale.	24
	L'alimentation aux périphériques externes raccordés est coupée.	-
	Le mode d'entrée sélectionné est incorrect.	29
	Les câbles sont mal raccordés au projeteur.	21-24
	La pile de la télécommande est usée.	14
	La sortie externe n'a pas été réglée lors du raccordement d'un notebook.	21
	Le couvercle de la lampe n'est pas correctement installé.	51, 52
	Si l'appareil numérique DVI raccordé est mis sous tension avant que le mode «DVI-D» soit sélectionné sur le projeteur, l'image peut ne pas être projetée correctement ou peut ne pas apparaitre du tout. Assurez-vous que le mode d'entrée approprié a été sélectionné sur le projeteur avant demettre l'apparèil raccordé sous tension.	21
?Un son est émis mais aucune image n'apparait (ou l'image estASFIRE).	Les câbles sont mal raccordés au projeteur.	21-24
	«Luminos.» est réglé sur la position minimum.	40
	Selon l'ordinateur utilisé, une image peut ne pas être projetée si le réglage de sortie du signal de l'ordinateur n'est pas commuté sur sortie externe. Reportez-vous au mode d'emploi de l'ordinateur pour commuter le réglage de sortie du signal de l'ordinateur.	-
Les couleurs sont passées ou pauvres.	Les ajustements de l'image sont mal régélés.Effects les ajustements de «Couleur » et «Teinte » dans «Mode image» et diminuez la valeur de «Augment.Blanc".	40
	(Entrée video uniquement)Le système d'entrée video est mal réglé.	46
L'image est floue ;des parasites apparaiscent.	Ajustez la mise au point.	26
	La distance de projection dépasse la portée de la mise au point.	20
	Il y a de la buée sur l'objectif. Si vous déplacez le projeteur d'une piece froide à une piece chaude, ou s'il est soudainement chauffé, de la condensation peut se former sur la surface de l'objet et l'image devenir floue. Installé le projeteur au moins une heures avant de l'utiliser. En cas de formation de condensation, retirez le cordon d'alimentation de la prise murale et attendez qu'elle disparaissé.	-
	(Entrée ordinateur uniquement)Effectez les ajustements «Synchro fine» (Ajustement «Horloge»)Effectez les ajustements «Synchro fine» (Ajustement «Phase»)Des parasites peuvent apparaître selon l'ordinateur.	4646-
L'image apparait maisaucun son n'est émis.	Les câbles sont mal raccordés au projeteur.	21-24
	Le volume est réglé sur minimum.Lorsque le projeteur est raccordé à un approeil external et que le volume est réglé au minimum, le son n'est pas émis même si vous augmentez le volume de l'approeil externe.	29
	«Enceinte» est réglée sur «Hors service».	43
Un bruit inhabituel peut être émis occasionnellement du coffret.	Si l'image est normale, le son est dû à un rétrécissement du coffret provoqué par des changements de température de la pièce. Ceci n'aura pas d'incidence sur le fonctionnement ou la performance.	-
L'indicateur d'entretien sur le projecteur s'allume ou clignote rouge.	• Voir «Indicateurs d'entretien».	48
Le projecteur ne peut pas être mis sous tension ou en mode veille avec STANDBY/ON sur le projecteur.	• Le blocage des touches est configuré. Si le blocage des touches est réglié sur «EN SERVICE», toutes les touches sont verrouillées.	45
L' image est verte sur COMPUTER (Composante)/DVI (Composante).	• Modifiez le réglage du type de signal d'entrée. • Lorsque vous ne pouvez pas scélectionner un type de signal d'entrée, scélectionnez «La couleur est délavée et pauvre. » dans le menu «Aide», après avoir scélectionné une rubrique autre que «sRVB» dans «Mode image» puis scélectionné un type de signal d'entrée.	46 39, 46
L' image est rose (pas de vert) sur COMPUTER (RVB)/DVI (RVB).
L' image est trop claire ou trop blanche.	• Les ajustements de l'image sont mal régliés.	40
Le ventilateur de refroidissement devient bryant.	• Lorsque la température dans le projecteur augmente, le ventilateur de refroidissement tourne plus vite.	8, 9 47-49
La lampe ne s'allume pas même après mise en route du projecteur.	• Le tímoin de la lampe s'allume en rouge. Remplacez la lampe.	48, 51
La lampe s'éteint tout à coup pendant la projection
L' image est quelles saccadée.	• Des cables mal raccordés au projecteur ou à l'équipment branché fonctionnement mal. • Sélectionnez «Des bandes verticales ou des clignot. s'affichent. » dans le menu «Aide» et procédez aux régliages nécessaires. • Si cela arrive souvent, remplacez la lampe.	21-24 46 51
Il faut du temps à la lampe pour s'allumer.	• La lampe devra être changée finalement. Lorsque la durée de vie restante de la lampe touche à sa fin, remplacez la lampe.	51
L' image estASFonble.
La télécommande est inutilisable.	• Utilise la télécommande en la pointant sur le capteur de télécommande du projecteur. • La télécommande peut être trop loin du projecteur. • Si les rayons du soleil ou un éclairage fluorescent intense brillent sur le capteur de télécommande du projecteur, placez le projecteur là où il ne sera pas affecté par une forte lumière.	15
	• Les piles peuvent être épisiées ou mal insérées. Assurez-vous que les piles sont insérées correctement ou mettez en place des piles neuves.	14

Cet appareil est équipé d'un microprocesseur. Sa performance pourrait être irrémédiablement affectée par une opération incorrecte ou une interférence. Le cas échéant, débranchez l'appareil et rebranchez-le au bout de 5 minutes.

Pour l'assistance SHARP

Si vous rencontrez un problème pendant l'installation ou le fonctionnement de ce projecteur, consultez d'abord la section « Guide de dépannage » aux pages 62 et 63. Si ce manuel ne vous apporte pas de réponse, veuillez contacter le SAV Sharp le plus proche indiqué ci-dessous.

USA	Sharp Electronics Corporation 1-888-GO-SHARP (1-888-467-4277) [e-mail] http://www.sharpusa.com	Bénélix	SHARP Electronics Benelux BV 0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl
Canada	Sharp Electronics of Canada Ltd. [phone] http://www.sharp.ca	Australia	http://www.sharp.be http://www.sharp.lu
Mexique	Sharp Electronics Corporation Mexico Branch [phone] http://www.sharp.com.mx	1300-135-022 http://www.sharp.net.au	Sharp Corporation of Australia Pty. Ltd. 1300-135-022 http://www.sharp.net.au
Amérique Latine	Sharp Electronics Corp. Latin American Group [phone] [e-mail] http://www.siempresharp.com	Nouvelle-Zélande	Sharp Corporation of New Zealand [phone], [phone] http://www.sharp.net.nz
Allemagne	Sharp Electronics (Europe) GMBH 01805-234675 http://www.sharp.de	Singapur	Sharp-Proxy Sales (S) Pte. Ltd. 65-226-6556 [e-mail] http://www.sharp.com.sg
R.U.	Sharp Electronics (U.K.) Ltd. 08705 274277 http://www.sharp.co.uk/customersupport	Hong Kong	Sharp-Proxy (HK) Ltd. (852) 2410-2623 dcmktg@shr全球经济.sharp.co.jp http://www.sharp.com.hk
Italie	Sharp Electronics (Italy) S.P.A. (39) 02-89595-1 http://www.sharp.it	Taiwan	Sharp Corporation (Taiwan) 0800-025111 http://www.sharp-scot.com.tw
France	Sharp Electronics France 01 49 90 35 40 [e-mail] http://www.sharp.fr	Malaisie	Sharp-Proxy Sales & Service Co. (60) 3-5125678
Espagne	Sharp Electronica Espana, S.A. 93 5819700 [e-mail] http://www.sharp.es	E.A.U.	Sharp Middle East Fze 971-4-81-5311 [e-mail]
Suisse	Sharp Electronics (Schweiz) AG 0041 1 846 63 11 [e-mail] http://www.sharp.ch	Thailand	Sharp Thebnakorn Co. Ltd. 02-236-0170 [e-mail] http://www.sharp-th.com
Suède	Sharp Electronics ( Nordic ) AB (46) 8 6343600 vision/[e-mail] http://www.sharp.se	Inde	Sharp Electronics Incorporated of Korea (82) 2-3660-2002 [e-mail] http://www.sharpkorea.co.kr
Autriche	Sharp Electronics (Europe) GMBH Branch Office Austria 0043 1 727 19 123 [e-mail] http://www.sharp.at	[e-mail]

Fiche technique

Modèle		XG-F260X/XG-F210X
Ecran d'affichage		Puce DLP à 0,55"
Résolution		XGA (1024 × 768)
Objectif	Numéro de F	F 2,5 – 2,6
	Zoom	Manuel, ×1,15 (f = 20,4 – 23,5 mm)
	Mise au point	Manuel
Prise d'entrée	DVI-I (Compatible avec HDCP)	×1
	RVB/Composante (mini D-sub à 15 broches)	×1
	S-Viséo (mini DIN à 4 broches)	×1
	Vidéo (RCA)	×1
	Audio (Miniprise stéroyo 03,5 mm)	×1
	Audio (RCA)	×1 (L/R)
Prise de sortie	RVB/Composante (mini D-sub à 15 broches)	×1
	Audio (Miniprise stéroyo 03,5 mm)	×1
Commandes, autres	USB (Type B)	×1
	RS-232C (mini DIN à 9 broches)	×1
Haut-parleur		2 W (Mono)
Lampe de projection		200 W
Tension nominale		100 – 240 V CA
Fréquence nominale		50/60 Hz
Courant d'entrée		2,9 A
Consommation électrique (veille)		283 W (4,3 W) avec 100 V CA 270 W (4,4 W) avec 240 V CA
Température de service		41°F à 95°F (+5°C à +35°C)
Coffret		Plastique
Dimensions (boîtier principal uniquement)		10 41/64" × 3 33/64" × 10 7/16" (270 (L) × 89 (H) × 265 (P) mm)
Poids (environ)		6,4 lbs. (2,9 kg)

SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

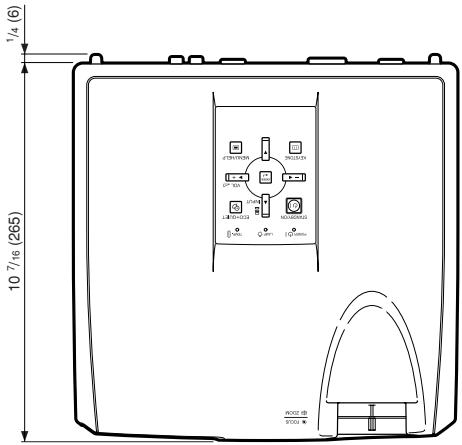

Dimensions

Unités : pouces (mm)

Index

Accessoires 10

Accessoires en option 10

Accessoires fournies 10

Adaptateur RS-232C DIN-D-sub 24

Af.OSD 42

Aide 46

Ajustement de l'image 39

ALLONGE 30,31

Arrière-fond 42

Augment. Blanc 40

Bague du zoom 26

Bague de mise au point 26

Bleu 40

Blocage touches 45

BORDS 30, 31

Câble RVB 21

Capteur de la télécommande 15

Capuchon d'objectif 11

Code clavier 44

Connecteur standard de sécurité Kensington 12

Contraste 40

Cordon d'alimentation 24

Correction trapèze 28, 41

Couleur 40

Déplacement d'image 41

Enceinte 43

Entrée audio 43

Entrée d'air 11, 47

Extinction automatique 43

Guide de réglage 26, 42

Lampe 50

Langue (langue d'affichage à l'écran) 42

Levier de réglage de hauteur 27

Luminosité 40

Mallette de rangement 53

Minuterie de la lampe (Durée de vie) 44

Mode d'entrée 29

Mode image 33, 39

Mode PRJ 19,42

Mode VEILLE 43

Mode ventilation 44

Netteté 40

NORMAL 30, 31

PDF 9

Pied ajustable arrière 27

Pied ajustable avant 27

Piles 14

Pos. hori 36,46

Pos. vert 36,46

Prise AUDIO 1,2 23

Prise AUDIO OUT 23

Prise CA 24

Prise d'entrée COMPUTER/COMPONENT 21, 22

Prise d'entrée DVI-I 21, 22

Prise MONITOR OUT 23

Prise RS-232C 24

Prise S-VIDEO 22

Prise USB 34

Prise VIDEO 22

Progressif 40

Ratio d'aspect 30

Redimensionner 30,41

REG-ECR 41

Réglage lampe 40

REG-PRJ 43

Remise en marche auto 43

Remplacement de la lampe 50, 51

Rouge 40

Son du système 43

Sortie d'air 11, 47

Sync. Automat. (Ajustement Sync. Automat.) 33, 36, 46

Synchro fine 46

Taille de l'écran et distance de projection 20

Teinte 40

Télécommande 13

Témoin d'alimentation 48

Témoin de la lampe 48

Témoin d'avertissement de température 48

Temp Clr (Température des couleurs) 40

Touche AUTO SYNC 33

Touche AV MUTE 29

Touche BREAK TIMER 32

Touche COMPUTER 29

Touche DVI 29

Touche ECO+QUIET 32

Touche ENTER 37

Touche FREEZE 33

Touche KEYSTONE 28

Touche L-CLICK 34

Touche MENU/HELP 37,46

Touche ON 25

Touche PAGE DOWN 34

Touche PAGE UP 34

Touche PICTURE MODE 33

Touche POINTER 32

Touche R-CLICK/RETURN 34, 37

Touche RESIZE 30

Touche SPOT 32

Touche STANDBY 25

Touche STANDBY/ON 25

Touche S-VIDEO 29

Touche VIDEO 29

Touches de réglage 37

Touches du VOL (volume) 29

Touches MOUSE/de réglage 34, 37

Unité de la lampe 51

Verrouillage du système 44

SHARP®

SHARP CORPORATION
