Type de produit	Panneau solaire photovoltaïque polycristallin
Marque	SHARP
Modèle	ND-220
Dimensions (L × l × h)	1652 × 994 × 46 mm
Poids	21 kg
Type de cellule	Silicium polycristallin 156,5 mm × 156,5 mm
Nombre de cellules	60 en série
Puissance maximale (Pmax)	220 Wc
Tension à vide (Voc)	36,5 V
Courant de court-circuit (Isc)	8,20 A
Tension au point de puissance max. (Vmpp)	29,2 V
Courant au point de puissance max. (Impp)	7,54 A
Rendement du module	13,4 %
Tension maximale du système	1000 V CC
Résistance mécanique maximale	2400 N/m²
Type de sortie	Câble avec connecteur MC-3
Température de fonctionnement (cellules)	-40 à +90 °C
Garantie produit	5 ans
Garantie de performance	10 ans à 90 %, 25 ans à 80 %
Normes de conformité	IEC/EN 61215, IEC/EN 61730, Classe II
Applications	Raccordé au réseau, sites isolés, toiture, centrales au sol
Fonction principale	Conversion de l'énergie solaire en électricité
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau, sans produits abrasifs
Sécurité	Respecter les normes électriques ; déconnecter avant maintenance

FOIRE AUX QUESTIONS - ND-220 SHARP

Quelle est la puissance maximale du panneau Sharp ND-220 ?

Le Sharp ND-220 développe une puissance maximale de 220 Wc dans les conditions STC (1000 W/m², 25°C).

Quelles sont les dimensions et le poids du panneau ND-220 ?

Le panneau mesure 1652 x 994 x 46 mm et pèse 21 kg.

Quel type de cellules solaires utilise-t-il ?

Il utilise des cellules en silicium polycristallin de 156,5 mm x 156,5 mm, 60 cellules montées en série.

Quelle est la tension maximale du système supportée ?

La tension maximale du système est de 1000 V CC.

Quelles sont les garanties offertes par Sharp pour ce module ?

Sharp offre une garantie produit de 5 ans, une garantie de performance de 10 ans à 90 % et de 25 ans à 80 % de la puissance initiale.

Peut-on utiliser ce panneau sur une toiture ?

Oui, le Sharp ND-220 convient aux installations sur toiture, ainsi qu'aux centrales au sol et sites isolés.

Quelle est la plage de température de fonctionnement ?

La température de fonctionnement des cellules va de -40°C à +90°C.

Comment nettoyer le panneau solaire Sharp ND-220 ?

Nettoyez le panneau avec un chiffon doux et de l'eau ; n'utilisez pas de produits abrasifs ou de solvants.

Ce panneau est-il adapté aux installations raccordées au réseau ?

Oui, la série ND est conçue pour les installations raccordées au réseau ainsi que pour les systèmes autonomes.

Que faire en cas de dysfonctionnement du panneau ?

Contactez le service après-vente Sharp via www.sharp.eu. Gardez le numéro de série et la preuve d'achat.

MODE D'EMPLOI ND-220 SHARP

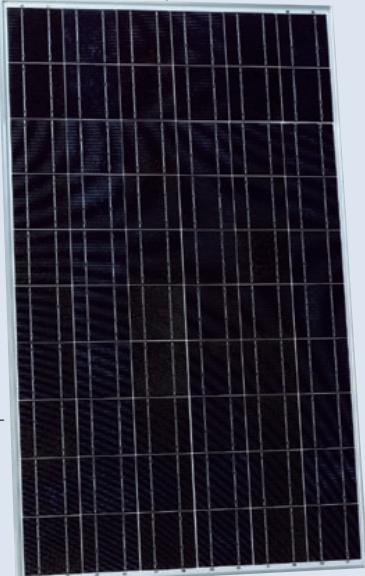

Les innovations d'un pionnier du photovoltaïque

Grâce à ses 50 ans d'expérience dans le domaine du photovoltaïque (PV), Sharp contribue de manière significative aux progrès de la technologie solaire.

Les modules photovoltaïques Sharp de la série ND sont conçus pour les applications qui requièrent une puissance élevée. Ces modules polycristallins de qualité se distinguent par leur rendement fiable et durable, même dans les conditions de fonctionnement les plus rigoureuses.

Tous les modules photovoltaïques de la série ND de Sharp permettent une intégration optimale des systèmes, tant d'un point de vue technique qu'économique, et conviennent aux installations raccordées au réseau.

Données sommaires pour l'installateur

Cellules polycristallines 156,5 mm × 156,5 mm. 60 cellules en série. Résistance mécanique de 2400 N/m² (245 kg/m²). Tension maximale du système de 1000 V CC. Conformité aux normes IEC/EN 61215, IEC/EN 61730, Classe II (VDE:40021391).

Caractéristiques du produit

• Modules photovoltaïques haute performance composés de cellules en silicium polycristallin (156,5 mm)² offrant un rendement de module pouvant atteindre 13,4%. Diodes bypass afin de minimiser les chutes de puissance provoquées par l'ombre. Surface des cellules texturée pour obtenir des rendements électriques particulièrement élevés. Structure arrière BSF (Back Surface Field) pour optimiser le rendement des cellules. Utilisation d'un verre blanc trempé, de plastique EVA, d'un film protecteur résistant aux intempéries et d'un cadre en aluminium anodisé avec perforations de drainage afin d'assurer la durabilité des modules. Sortie : câble de raccordement avec connecteur résistant à l'eau.

La qualité Sharp

Les standards de qualité de Sharp sont une référence en matière de technologie solaire. Des contrôles continus garantissent en permanence un haut niveau de qualité. Chaque module photovoltaïque est soumis à un contrôle visuel, mécanique et électrique. Cette qualité de fabrication est identifiable par le biais de l'étiquette Sharp, du numéro de série et de la garantie Sharp :

Garantie produit de 5 ans. Garantie de performance de 10 ans pour une puissance de 90 %. Garantie de performance de 25 ans pour une puissance de 80 %.

Pour connaître en détail nos conditions de garantie et obtenir des informations complémentaires, veuillez consulter notre site Internet www.sharp.eu.

Caractéristiques mécaniques

Cellule	Cellules solaires en silicium polycristallin (156,5 mm)2
Nombre de cellules et type de connexion	60 montées en série
Dimensions	1652 × 994 × 46 mm (1,64 m3)
Poids	21 kg
Type de sortie	Câble avec connecteur (MC-3)

Valeurs limites

Température de fonctionnement (cellules) Température de stockage	- 40 à +90	°C
Humidité (relative) de stockage	jusqu'à 90	%
Tension maximale du système	1000	V CC
Résistance mécanique maximale	2400	N/m2
Courant inverse	15	A

Caractéristiques électriques

		ND-220 (E1F)	ND-210 (E1F)
Puisance maximale	Pmax	220 Wc	210 Wc
Tension à vide	Voc	36,5	36,4	V
Courant de court-circuit	Isc	8,20	8,03	A
Tension au point de puissance maximale	Vmpp	29,2	28,8	V
Courant au point de puissance maximale	Impp	7,54	7,3	A
Rendement du module	ηm	13,4	12,8	%
NOCT		47,5	47,5	°C
Coefficient de température – tension à vide	αVoc	-130	-130	mV / °C
Coefficient de température – courant de court-circuit	αIsc	+0,053	+0,053	% / °C
Coefficient de température – puissance	αPmax	-0,485	-0,485	% / °C
Caracteristiques électriques mesurées selon les conditions de test standardisés (STC): ensolesillement de 1000 W/m2, masse atmosphérique de 1,5, température des cellules de 25 °C. Les caractéristiques de puissance sont données avec une tolérance de fabrication de -5 % / +10 %. Conditions NOCT: ensolesillement de 800 W/m2, température ambiente de 20 °C, vitesse du vent de 1 m/sec.

Courbes de caractéristiques ND-220 (E1F)

oleillement (température des cellules : 25 °C)

oleillement (température des cellules : 25 °C)

Valeurs Isc, Voc, Pmax normalisées en fonction de la température des cellules

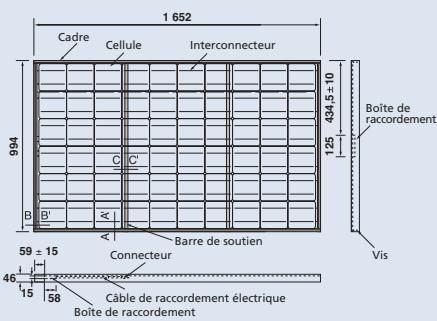

Dimensions extérieures

Section B-B'

Section C-C'

Applications

Systèmes PV raccordés au réseau, systèmes PV en sites isolés, systèmes PV installés sur toiture, centrales PV au sol.

Avant de procéder au montage des modules photovoltaïques, veillez à lire attentivement nos instructions de montage détaillées.

Remarques

Nous nous réservons le droit de modifier les caractéristiques techniques sans préavis. Avant d'utiliser les produits Sharp, assurez-vous d'obtenir les fiches techniques Sharp les plus récentes. La société Sharp décline toute responsabilité en cas de dommages causés à des installations équipées de modules sur la base d'informations non vérifiées au préalable.

Les spécifications peuvent subir de légères variations et ne sont pas garanties. Les instructions d'installation et de fonctionnement de nos produits figurent dans les manuels correspondants et peuvent être téléchargées sur notre site Internet www.sharp.eu.

Ce module photovoltaïque ne doit pas être connecté directement à une charge.
