ND-E230 - Panneau solaire SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire photovoltaïque polycristallin
Marque	SHARP
Modèle	ND-E230
Puissance maximale	230 Wc
Tension à vide	37,0 V
Courant de court-circuit	8,24 A
Tension au point de puissance max.	30,3 V
Courant au point de puissance max.	7,60 A
Rendement du module	14,0 %
Dimensions	1652 x 994 x 46 mm (1,64 m²)
Poids	19 kg
Type de cellules	60 cellules polycristallines (156,5 mm)
Type de sortie	Câble avec connecteur MC-3
Tension maximale du système	1000 V CC
Résistance mécanique max.	2400 N/m²
Température de fonctionnement	-40 à +90 °C
NOCT	47,5 °C
Garantie produit	5 ans
Garantie performance	10 ans à 90% / 25 ans à 80%
Classe d'application	A
Classe de protection	II
Normes	IEC/EN 61215, IEC/EN 61730
Fonctions principales	Conversion photovoltaïque pour installations raccordées au réseau
Entretien	Nettoyage régulier de la surface, éviter l'ombrage
Sécurité	Ne pas connecter directement à une charge, suivre les instructions de montage
Pièces détachées / réparabilité	Connecteurs et câbles remplaçables ; contacter Sharp pour les réparations

FOIRE AUX QUESTIONS - ND-E230 SHARP

Quelle est la puissance maximale du panneau ND-E230 ?

La puissance maximale est de 230 Wc dans les conditions STC (1000 W/m², 25°C).

Quelles sont les dimensions exactes du panneau ?

Les dimensions sont de 1652 x 994 x 46 mm, avec une surface de 1,64 m².

Quel est le poids du panneau solaire ?

Le panneau pèse 19 kg.

Quelles sont les conditions d'installation recommandées ?

Installez le panneau dans un endroit dégagé, sans ombrage, avec une inclinaison adaptée. Lisez attentivement les instructions de montage fournies.

Comment entretenir le panneau solaire ?

Nettoyez régulièrement la surface avec de l'eau et un chiffon doux pour enlever la poussière. Évitez les produits abrasifs et l'ombrage permanent.

Quelle est la tension maximale que le panneau peut supporter ?

La tension maximale du système est de 1000 V CC.

Quelle est la garantie offerte par Sharp ?

Sharp offre une garantie produit de 5 ans, une garantie de performance de 10 ans à 90% et 25 ans à 80%.

Ce panneau peut-il être utilisé hors réseau ?

Oui, il convient aux systèmes PV en sites isolés (off-grid) ainsi qu'aux installations raccordées au réseau.

Quel type de connecteur est utilisé ?

Le panneau est équipé d'un câble avec connecteur MC-3 étanche.

Le panneau est-il résistant aux intempéries ?

Oui, il est conçu avec un verre trempé, un cadre en aluminium et un film protecteur résistant aux intempéries, pour une longue durée de vie.

MODE D'EMPLOI ND-E230 SHARP

Dites oui à l'énergie solaire !

Pour la protection du climat.

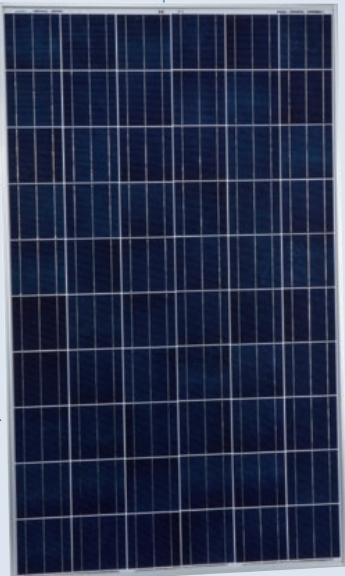

Les innovations d'un pionnier du photovoltaïque

Grâce à ses 50 ans d'expérience dans le domaine du photovoltaïque (PV), Sharp contribue de manière significative aux progrès de la technologie solaire.

Les modules photovoltaïques Sharp de la série ND sont conçus pour les applications qui requièrent une puissance élevée. Ces modules polycristallins de qualité se distinguent par leur rendement fiable et durable, même dans les conditions de fonctionnement les plus rigoureuses.

Tous les modules photovoltaïques de la série ND de Sharp permettent une intégration optimale des systèmes, tant d'un point de vue technique qu'économique, et conviennent aux installations raccordées au réseau.

Données sommaires pour l'installateur

Cellules polycristallines 156,5 mm × 156,5 mm, 60 cellules en série. Résistance mécanique de 2400 N/m² (245 kg/m²). Tension maximale du système de 1000 V CC. IEC/EN 61215, IEC/EN 61730, Classe d'application A, Classe II (VDE:40021391).

Caractéristiques du produit

• Modules photovoltaïques haute performance composés de cellules en silicium polycristallin (156,5 mm)² et offrant un rendement de module pouvant atteindre 14,0 %. Technologie 3 « bus bar » afin d'optimiser les performances. Diodes bypass afin de minimiser les chutes de puissance provoquées par l'ombre. Surface des cellules texturée pour obtenir des rendements électriques particulièrement élevés. Structure arrière BSF (Back Surface Field) pour optimiser le rendement des cellules. Utilisation d'un verre blanc trempé, de plastique EVA, d'un film protecteur résistant aux intempéries et d'un cadre en aluminium anodisé avec orifices de drainage afin d'assurer la longévité des modules. Sortie : câble de raccordement avec connecteur résistant à l'eau.

La qualité Sharp

Les standards de qualité de Sharp sont une référence en matière de technologie solaire. Des contrôles continus garantissent en permanence un haut niveau de qualité. Chaque module photovoltaïque est soumis à un contrôle visuel, mécanique et électrique. Cette qualité de fabrication est identifiable par le biais de l'étiquette Sharp, du numéro de série et de la garantie Sharp :

Garantie produit de 5 ans. Garantie de performance de 10 ans pour une puissance de 90 %. Garantie de performance de 25 ans pour une puissance de 80 %.

Pour connaître en détail nos conditions de garantie et obtenir des informations complémentaires, veuillez consulter notre site Internet www.sharp.eu.

Caractéristiques mécaniques

Cellule

Cellules solaires en silicium polycristallin (156,5 mm)²

Nombre de cellules et type de connexion

60 montées en série

Dimensions

1652 × 994 × 46 mm (1,64 m²)

Poids

19 kg

Type de sortie

Câble avec connecteur (MC-3)

Valeurs limites

Température de fonctionnement (cellules)

Température de stockage

Humidité (relative) de stockage jusqu'à 90

Tension maximale du système 1000

Résistance mécanique maximale 2400

Courant inverse

-40 à +90

jusqu'à 90

1000

2400

15

°C

VCC

N/m²

A

Caractéristiques électriques

ND-E230 (A2)

ND-E220 (A2)

ND-E210 (A2)

Puisance maximale	Pmax	230 Wc	220 Wc	210 Wc
Tension à vide	Voc	37,0	36,8	36,6	V
Courant de court-circuit	Isc	8,24	7,96	7,68	A
Tension au point de puissance maximale	Vmpp	30,3	30,2	30,1	V
Courant au point de puissance maximale	Impp	7,60	7,29	6,98	A
Rendement du module	ηm	14,0	13,4	12,8	%
NOCT		47,5	47,5	47,5	°C
Coefficient de température – tension à vide	αVoc	-130	-130	-130	mV /°C
Coefficient de température – courant de court-circuit	αIsc	+0,053	+0,053	+0,053	% /°C
Coefficient de température – puissance	αPmax	-0,485	-0,485	-0,485	% /°C

Caractéristiques électriques mesurées selon les conditions de test standardisées (STC) : ensoleillement de 1000 W/m², masse atmosphérique de 1,5, température des cellules de 25 °C. Les caractéristiques de puissance sont données avec une tolérance de fabrication de -5 % / +10 %. Conditions NOCT : ensoleillement de 800 W/m², température ambiante de 20 °C, vitesse du vent de 1 m/s.

Courbes de caractéristiques ND-E230 (A2)

Tension à vide, courant de court-circuit en fonction de l'ensoleillement (température des cellules : 25 °C)

Tension (V)

Courant en fonction de la tension

Puissance en fonction de la tension

Tension à vide, courant de court-circuit en fonction de l'ensoleillement (température des cellules : 25 °C)

Applications

Systèmes PV raccordés au réseau

Systèmes PV installés sur toiture

• Systèmes PV en sites isolés

Centrales PV au sol

Avant de procéder au montage des modules photovoltaïques, veuillez lire attentivement nos instructions de montage détaillées.

Enregistrement

Sharp vous assure sécurité, qualité et stabilité de la valeur durant des années. Afin que vous puissiez recevoir un certificat de garantie, enregistrez vos modules avec les numéros de série. C'est rapide et facile sur le site www.brandaddedvalue.net

Dimensions extérieures

Vue de face

Vue arrière

Section A-A'

Section B-B'

Section C-C'

Remarques

Nous nous réservons le droit de modifier les caractéristiques techniques sans préavis. Avant d'utiliser les produits Sharp, assurez-vous d'obtenir les fiches techniques Sharp les plus récentes. La société Sharp décline toute responsabilité en cas de dommages causés à des installations équipées de modules sur la base d'informations non vérifiées au préalable.

Les spécifications peuvent subir de légères variations et ne sont pas garanties. Les instructions d'installation et de fonctionnement de nos produits figurent dans les manuels correspondants et peuvent être téléchargées sur notre site Internet www.sharp.eu.

Ce module photovoltaïque ne doit pas être connecté directement à une charge.
